Курсовой проект ЭСН и ЭО светонепроницаемой теплицы

1.

Курсовой проект
ЭСН и ЭО
светонепроницаемой
теплицы
Кожемякин Александр Денисович Эд 22-1

2.

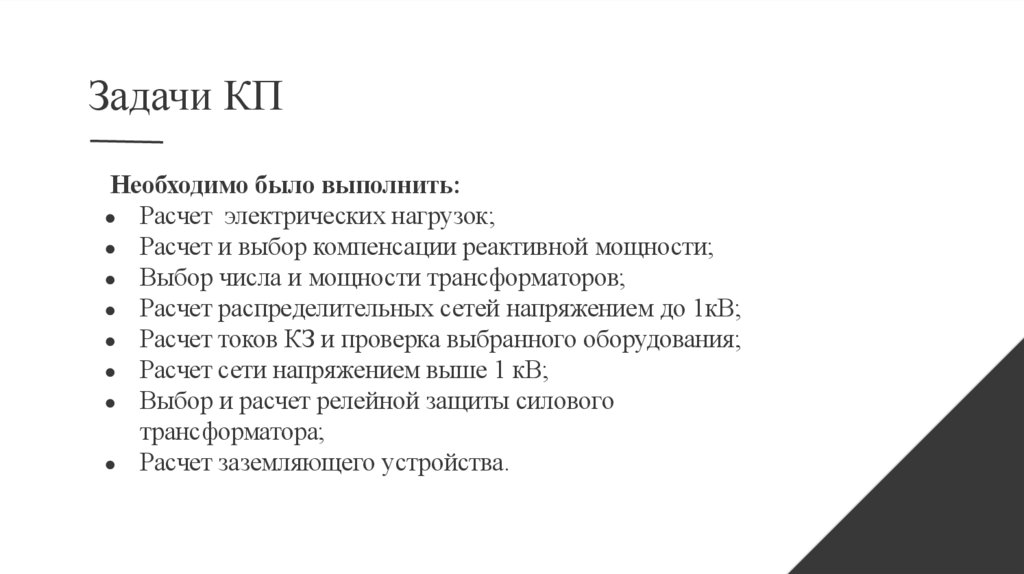

Задачи КП
Необходимо было выполнить:
● Расчет электрических нагрузок;
● Расчет и выбор компенсации реактивной мощности;
● Выбор числа и мощности трансформаторов;
● Расчет распределительных сетей напряжением до 1кВ;
● Расчет токов КЗ и проверка выбранного оборудования;
● Расчет сети напряжением выше 1 кВ;
● Выбор и расчет релейной защиты силового
трансформатора;
● Расчет заземляющего устройства.

3.

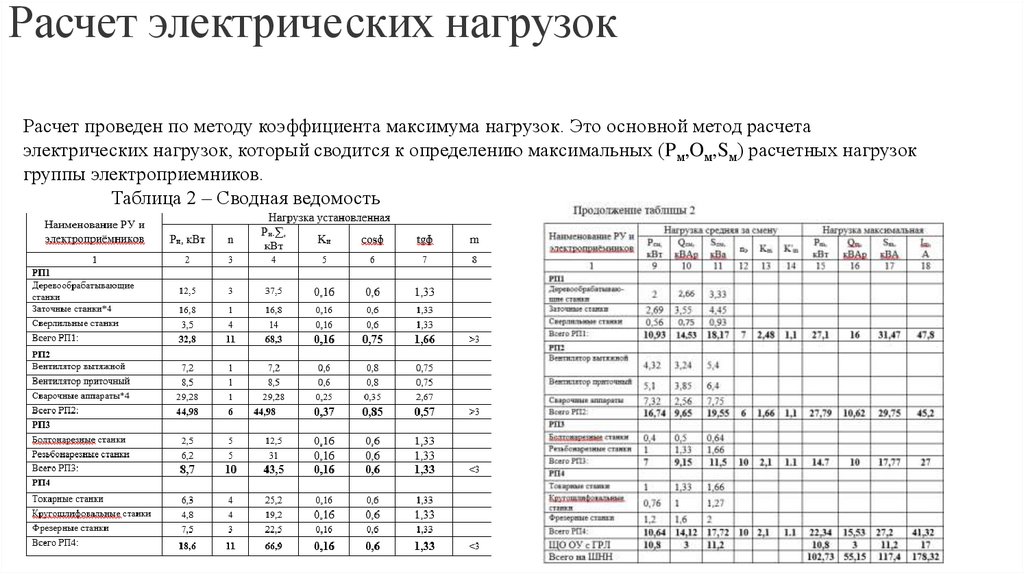

Расчет электрических нагрузок
Расчет проведен по методу коэффициента максимума нагрузок. Это основной метод расчета
электрических нагрузок, который сводится к определению максимальных (Pм,Oм,Sм) расчетных нагрузок
группы электроприемников.
Таблица 2 – Сводная ведомость
Pм – максимальная активная
нагрузка, кВт;
Qм – максимальная реактивная
нагрузка, КВАР;
Sм – максимальная полная
нагрузка, кВА;

4.

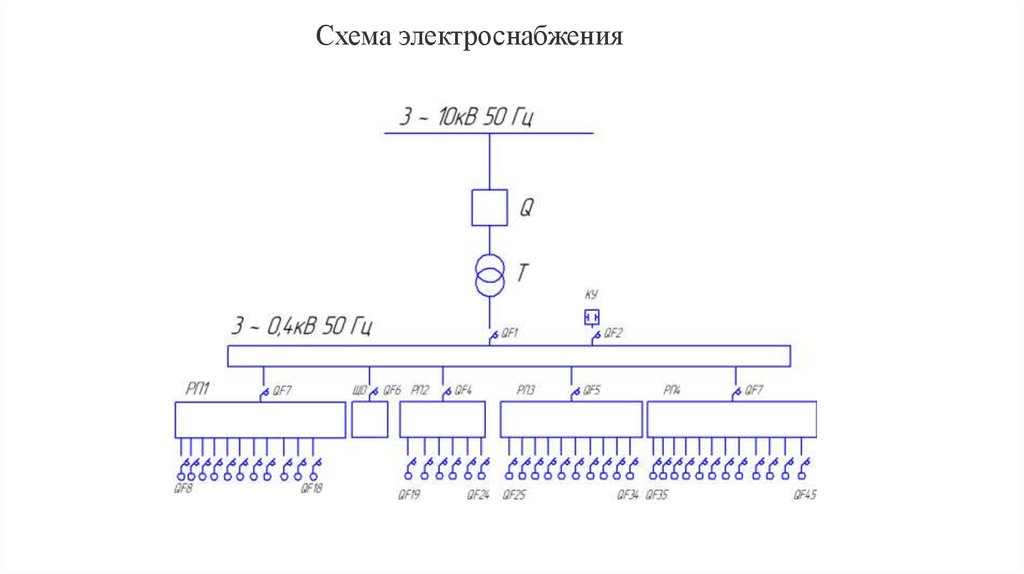

Схема электроснабжения

5.

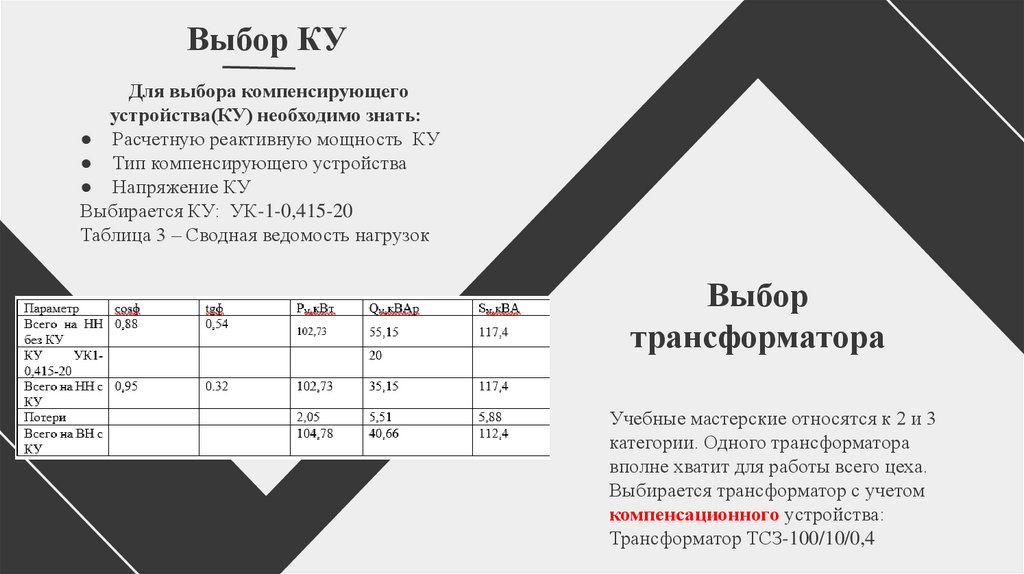

Выбор КУ
Для выбора компенсирующего
устройства(КУ) необходимо знать:
● Расчетную реактивную мощность КУ
● Тип компенсирующего устройства
● Напряжение КУ
Выбирается КУ: УК-1-0,415-20
Таблица 3 – Сводная ведомость нагрузок
Выбор
трансформатора
Учебные мастерские относятся к 2 и 3
категории. Одного трансформатора
вполне хватит для работы всего цеха.
Выбирается трансформатор с учетом
компенсационного устройства:
Трансформатор ТСЗ-100/10/0,4

6.

Расчет
распределительных
сетей до 1кВ

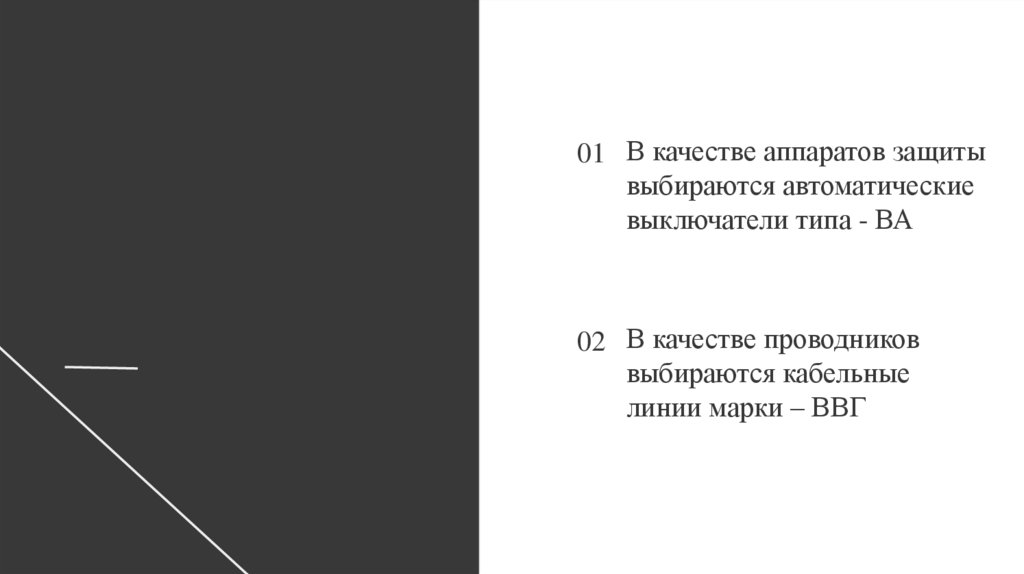

01 В качестве аппаратов защиты
выбираются автоматические
выключатели типа - ВА
02 В качестве проводников
выбираются кабельные
линии марки – ВВГ

7.

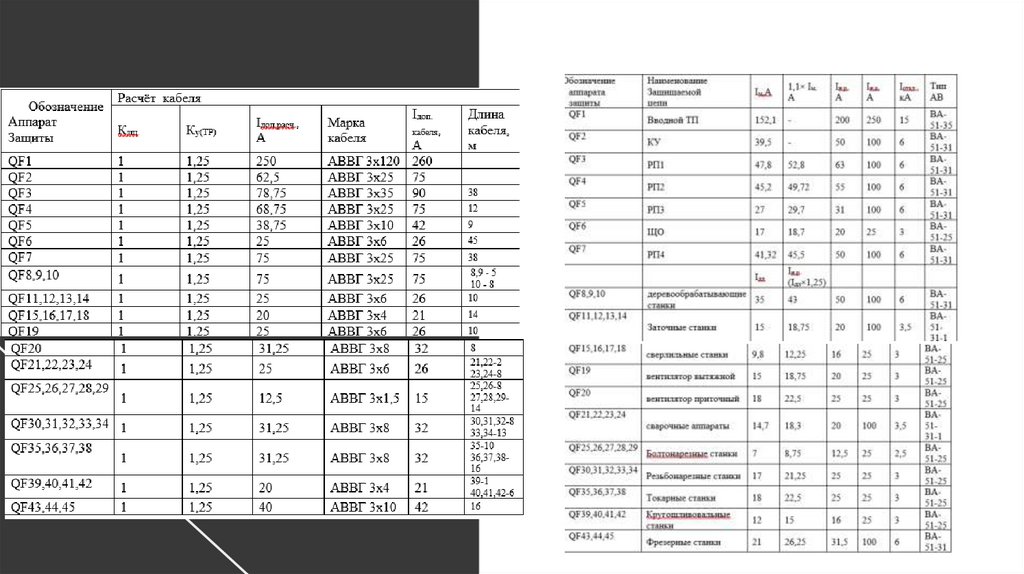

Таблицы 4 и 5 – Сводная ведомость
Кабелей электроприёмников и АЗ

8.

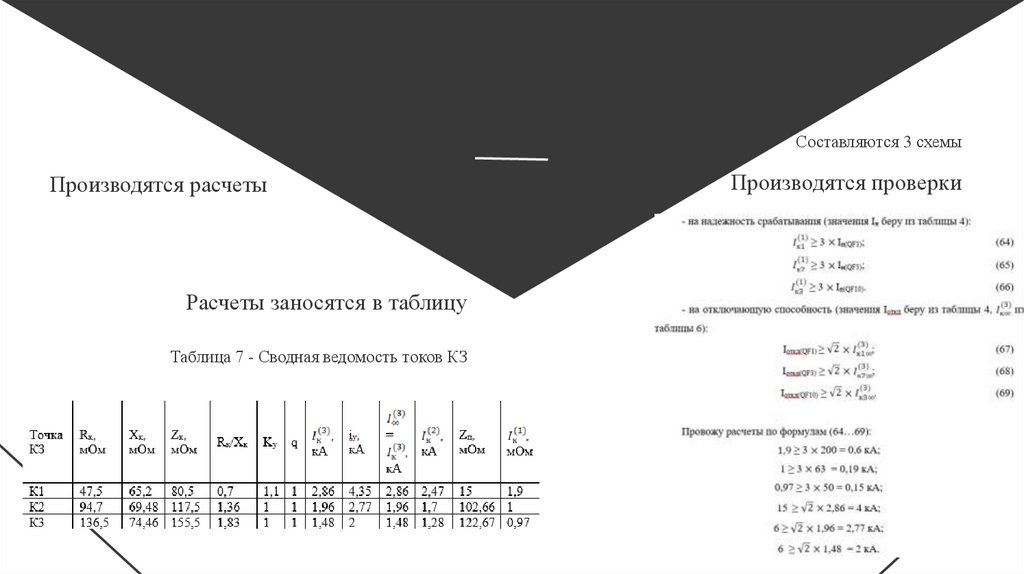

Расчет токов КЗ и проверка выбранного
оборудования
Составляются 3 схемы
Производятся расчеты
Расчеты заносятся в таблицу
Таблица 7 - Сводная ведомость токов КЗ
Производятся проверки

9.

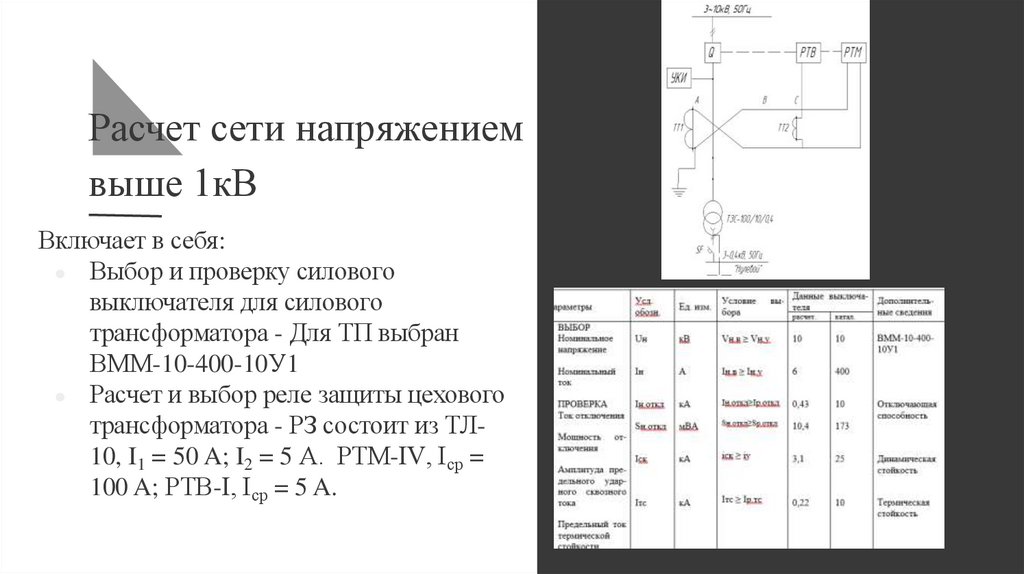

Расчет сети напряжением
выше 1кВ
Включает в себя:
● Выбор и проверку силового
выключателя для силового
трансформатора - Для ТП выбран
ВММ-10-400-10У1
● Расчет и выбор реле защиты цехового
трансформатора - РЗ состоит из ТЛ10, I1 = 50 A; I2 = 5 А. РТМ-Ⅳ, Iср =
100 A; РТВ-Ⅰ, Iср = 5 A.

10.

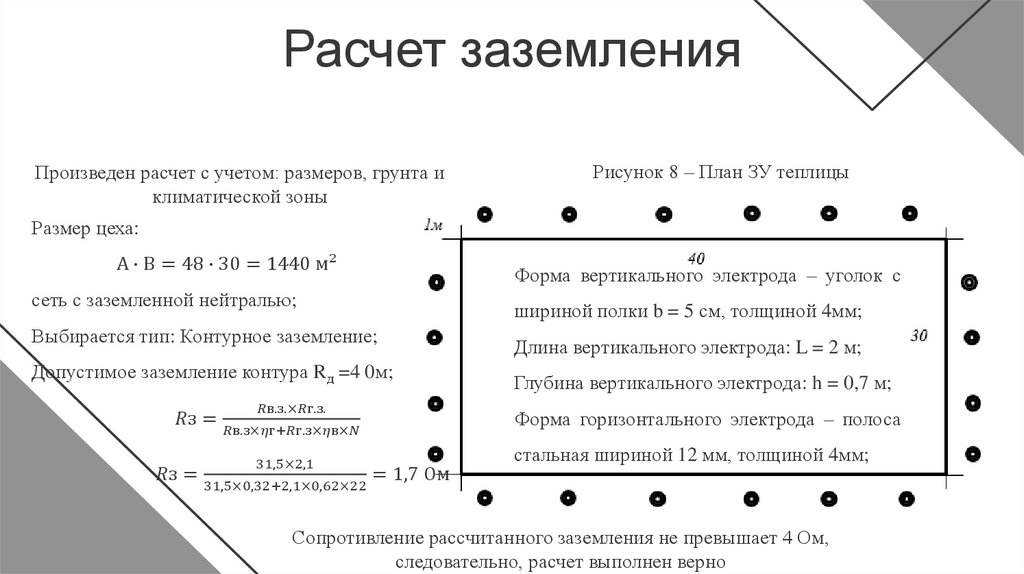

Расчет заземления
Произведен расчет с учетом: размеров, грунта и
климатической зоны
Рисунок 8 – План ЗУ теплицы
Размер цеха:
А ∙ В = 48 ∙ 30 = 1440 м²
Форма вертикального электрода – уголок с
сеть с заземленной нейтралью;
шириной полки b = 5 см, толщиной 4мм;
Выбирается тип: Контурное заземление;
Допустимое заземление контура Rд =4 0м;
