Основы пожарной безопасности. Общие сведения о горении и взрыве. Основные законодательные и нормативные акты в области пожарной

1. Основы пожарной безопасности. Общие сведения о горении и взрыве. Основные законодательные и нормативные акты в области пожарной

1

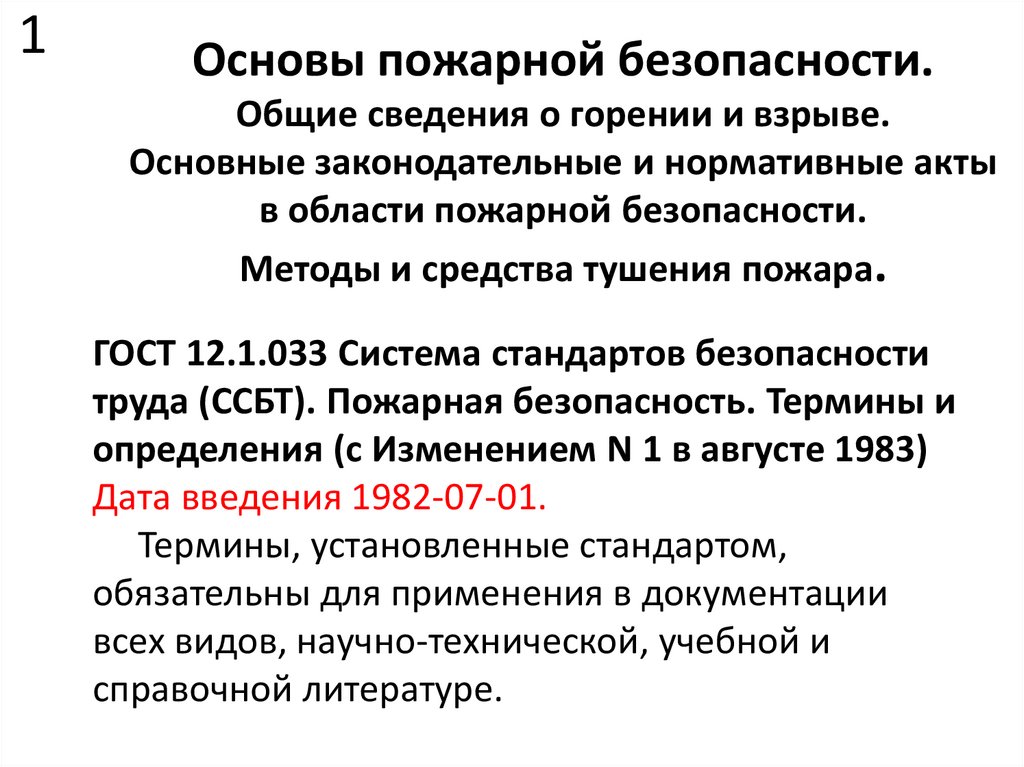

Основы пожарной безопасности.
Общие сведения о горении и взрыве.
Основные законодательные и нормативные акты
в области пожарной безопасности.
Методы и средства тушения пожара.
ГОСТ 12.1.033 Система стандартов безопасности
труда (ССБТ). Пожарная безопасность. Термины и
определения (с Изменением N 1 в августе 1983)
Дата введения 1982-07-01.
Термины, установленные стандартом,
обязательны для применения в документации
всех видов, научно-технической, учебной и
справочной литературе.

2.

26

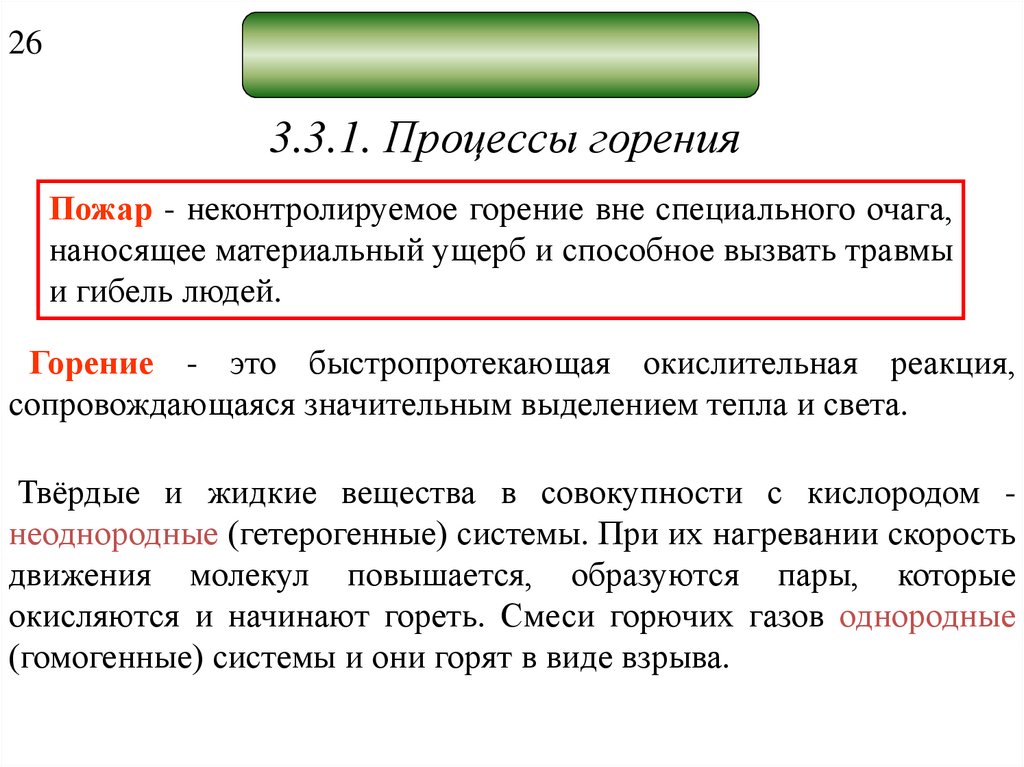

3.3.1. Процессы горения
Пожар - неконтролируемое горение вне специального очага,
наносящее материальный ущерб и способное вызвать травмы
и гибель людей.
Горение - это быстропротекающая окислительная реакция,
сопровождающаяся значительным выделением тепла и света.
Твёрдые и жидкие вещества в совокупности с кислородом неоднородные (гетерогенные) системы. При их нагревании скорость
движения молекул повышается, образуются пары, которые
окисляются и начинают гореть. Смеси горючих газов однородные
(гомогенные) системы и они горят в виде взрыва.

3.

27

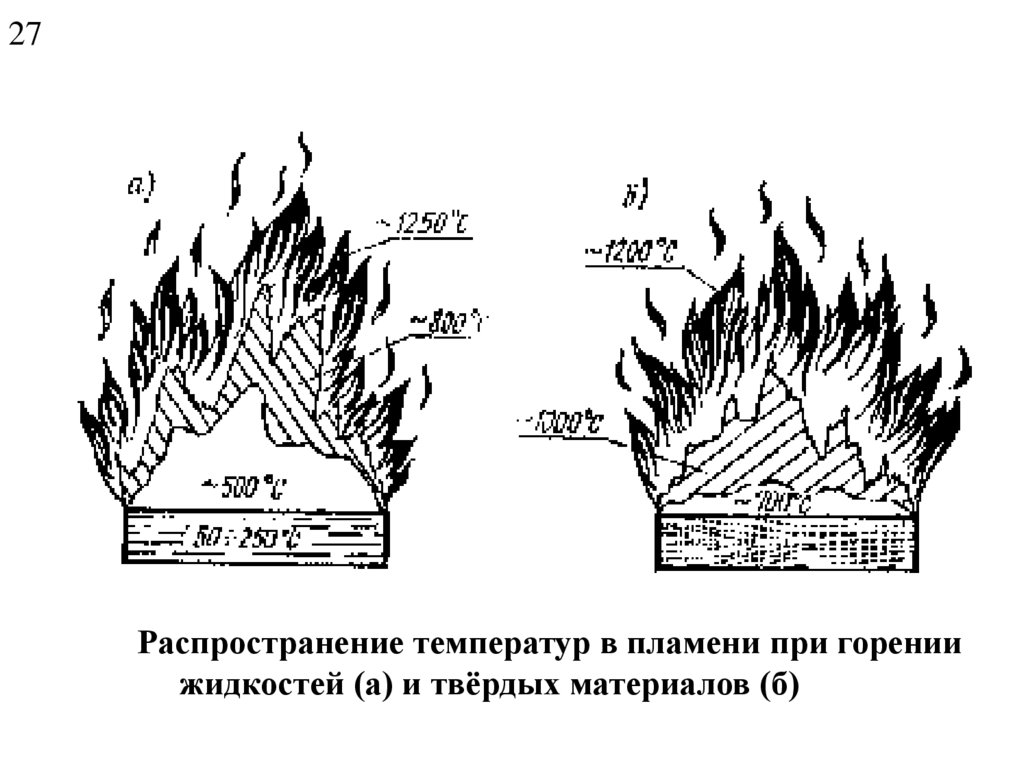

Распространение температур в пламени при горении
жидкостей (а) и твёрдых материалов (б)

4.

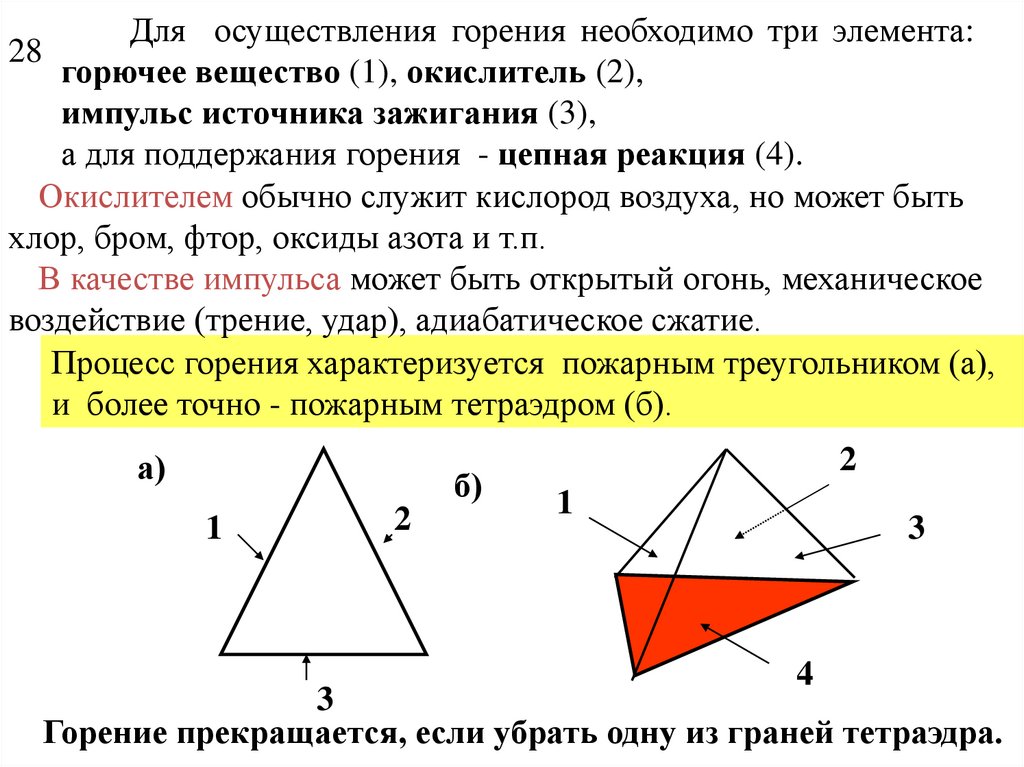

Для осуществления горения необходимо три элемента:
28
горючее вещество (1), окислитель (2),
импульс источника зажигания (3),
а для поддержания горения - цепная реакция (4).
Окислителем обычно служит кислород воздуха, но может быть
хлор, бром, фтор, оксиды азота и т.п.
В качестве импульса может быть открытый огонь, механическое
воздействие (трение, удар), адиабатическое сжатие.
Процесс горения характеризуется пожарным треугольником (а),
и более точно - пожарным тетраэдром (б).
а)
б)
1
2
2
1
3
4
3
Горение прекращается, если убрать одну из граней тетраэдра.

5.

29
Горение усиливается за счёт цепной реакции - теплота
воспламеняет всё большее количество паров, при горении
выделяется большее количество теплоты и т.д.
а)
Цепная реакция при горении: а - начало; б - развитие
1 - горючее вещество; 2 - кислород; 3 - пары; 4 - количество молекул
в начале цепной реакции; 5 - то же на дальнейшей
стадии
развития.

6.

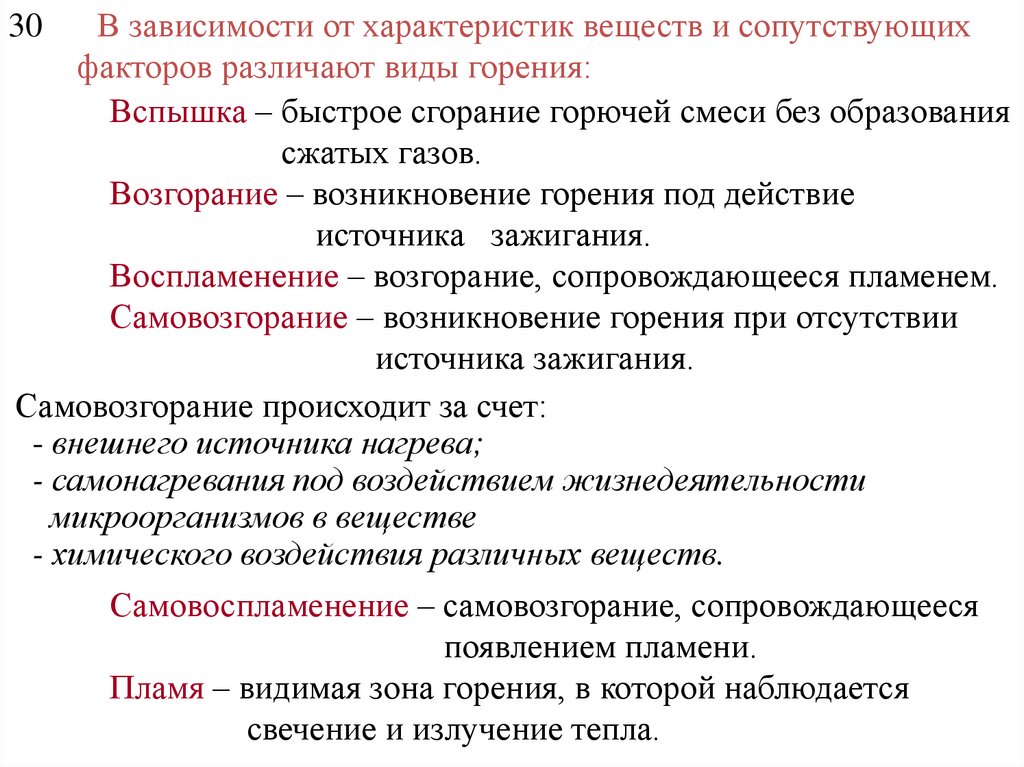

В зависимости от характеристик веществ и сопутствующих
факторов различают виды горения:
Вспышка – быстрое сгорание горючей смеси без образования
сжатых газов.
Возгорание – возникновение горения под действие
источника зажигания.
Воспламенение – возгорание, сопровождающееся пламенем.
Самовозгорание – возникновение горения при отсутствии
источника зажигания.
Самовозгорание происходит за счет:
- внешнего источника нагрева;
- самонагревания под воздействием жизнедеятельности
микроорганизмов в веществе
- химического воздействия различных веществ.
Самовоспламенение – самовозгорание, сопровождающееся
появлением пламени.
Пламя – видимая зона горения, в которой наблюдается
свечение и излучение тепла.
30

7. 30a

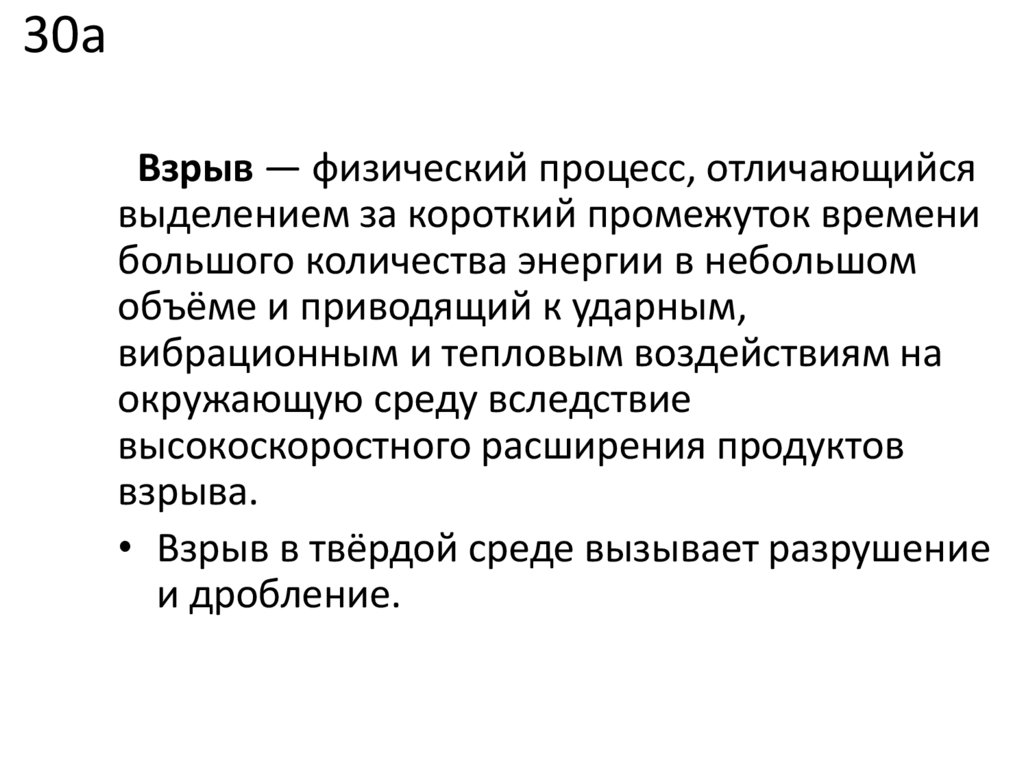

Взрыв — физический процесс, отличающийся
выделением за короткий промежуток времени
большого количества энергии в небольшом
объёме и приводящий к ударным,
вибрационным и тепловым воздействиям на
окружающую среду вследствие
высокоскоростного расширения продуктов
взрыва.
• Взрыв в твёрдой среде вызывает разрушение
и дробление.

8.

31

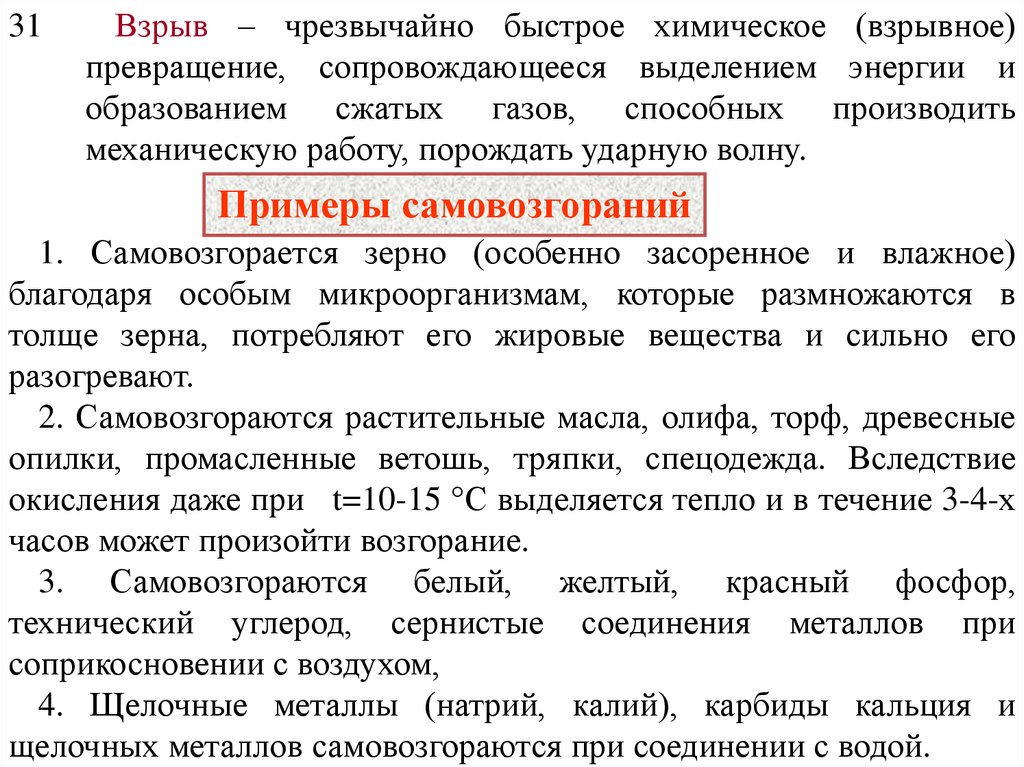

Взрыв – чрезвычайно быстрое химическое (взрывное)
превращение, сопровождающееся выделением энергии и
образованием сжатых газов, способных производить
механическую работу, порождать ударную волну.
Примеры самовозгораний
1. Самовозгорается зерно (особенно засоренное и влажное)
благодаря особым микроорганизмам, которые размножаются в
толще зерна, потребляют его жировые вещества и сильно его
разогревают.
2. Самовозгораются растительные масла, олифа, торф, древесные
опилки, промасленные ветошь, тряпки, спецодежда. Вследствие
окисления даже при t=10-15 °С выделяется тепло и в течение 3-4-х
часов может произойти возгорание.
3. Самовозгораются белый, желтый, красный фосфор,
технический углерод, сернистые соединения металлов при
соприкосновении с воздухом,
4. Щелочные металлы (натрий, калий), карбиды кальция и
щелочных металлов самовозгораются при соединении с водой.

9. Опасности пожара

32
Опасности пожара
1. Пламя и искры - приводят к ожогам и поражению дыхательных
путей. В зоне горения возникает температура 1000 - 12000С, а в
горящем помещении 400 - 6000С. Температура более 500С является
уже опасной для человека. При температуре порядка 2000С жизнь
человека сохраняется не более 5 минут.
2. Газообразные продукты горения. Избыточная концентрация
СО2 в воздухе уменьшает поступление кислорода и следствием
этого является учащённое дыхание. При концентрации кислорода
ниже 10% происходит потеря сознания. Содержание угарного газа
СО более 1% приводит к летальному исходу через 3 - 5 минут.
3. Токсичные продукты горения полимерных материалов стирол, формальдегид, цианистый водород, фенол ведут к острым
отравлениям с летальным исходом.
4. Дым ухудшает видимость, вызывает раздражение глаз, лёгких.
5. Обрушение конструкций - приводит к механическим травмам.

10. 3.3.2. Пожарная опасность веществ и производств

33
3.3.2. Пожарная опасность веществ и производств
Пожарная
опасность веществ, материалов, зданий и
сооружений определяется набором показателей, характеризующих
критические условия возникновения и развития процесса горения.
Показатели пожаро- и взрывоопасности веществ
1. Группа горючести. По горючести твёрдые (ТВ), жидкие (ЖВ) и
газообразные (ГВ) вещества делят на негорючие (металлы,
гипсовые и минераловатные плиты), трудногорючие, которые не
горят после удаления источника зажигания (материалы, состоящие
из несгораемых и сгораемых составляющих) и горючие, которые
способны самовозгораться и продолжать гореть или тлеть после
удаления источника огня.
Из группы горючих веществ выделяют легковоспламеняющиеся
жидкости (ЛВЖ), у которых температура вспышки ниже 610С
(бензин, ацетон) и горючие жидкости (ГЖ) с температурой вспышки
более 61 0С (масло, мазут и пр.).

11.

35

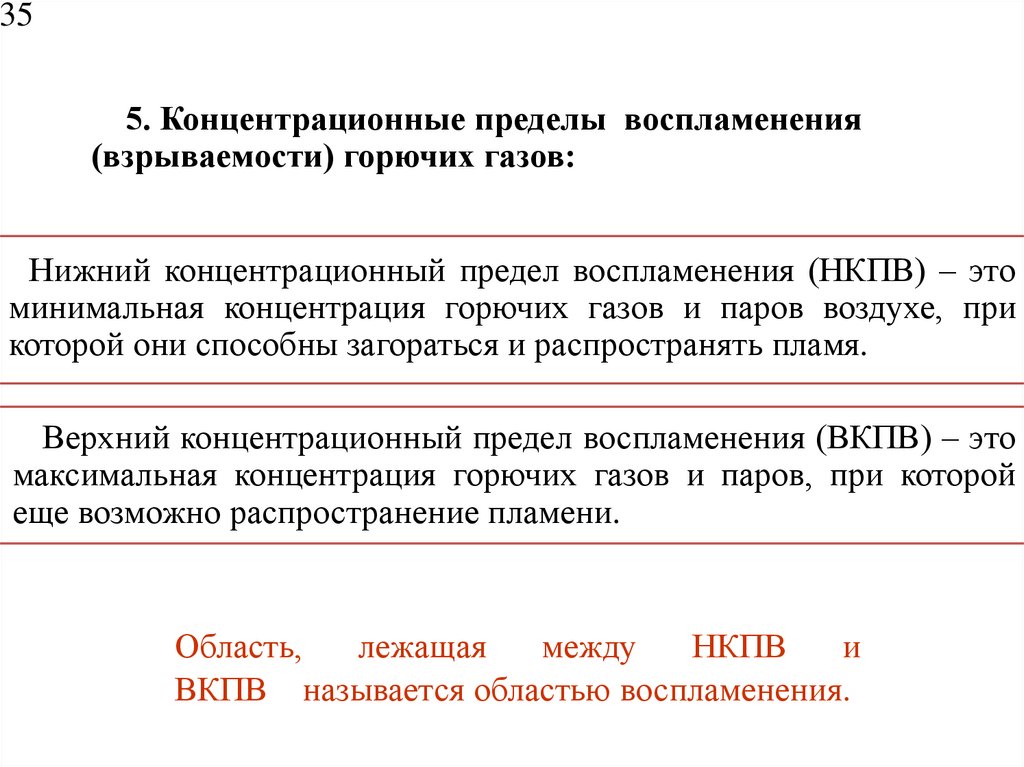

5. Концентрационные пределы воспламенения
(взрываемости) горючих газов:
Нижний концентрационный предел воспламенения (НКПВ) – это
минимальная концентрация горючих газов и паров воздухе, при
которой они способны загораться и распространять пламя.
Верхний концентрационный предел воспламенения (ВКПВ) – это
максимальная концентрация горючих газов и паров, при которой
еще возможно распространение пламени.
Область,
лежащая
между
НКПВ
и
ВКПВ называется областью воспламенения.

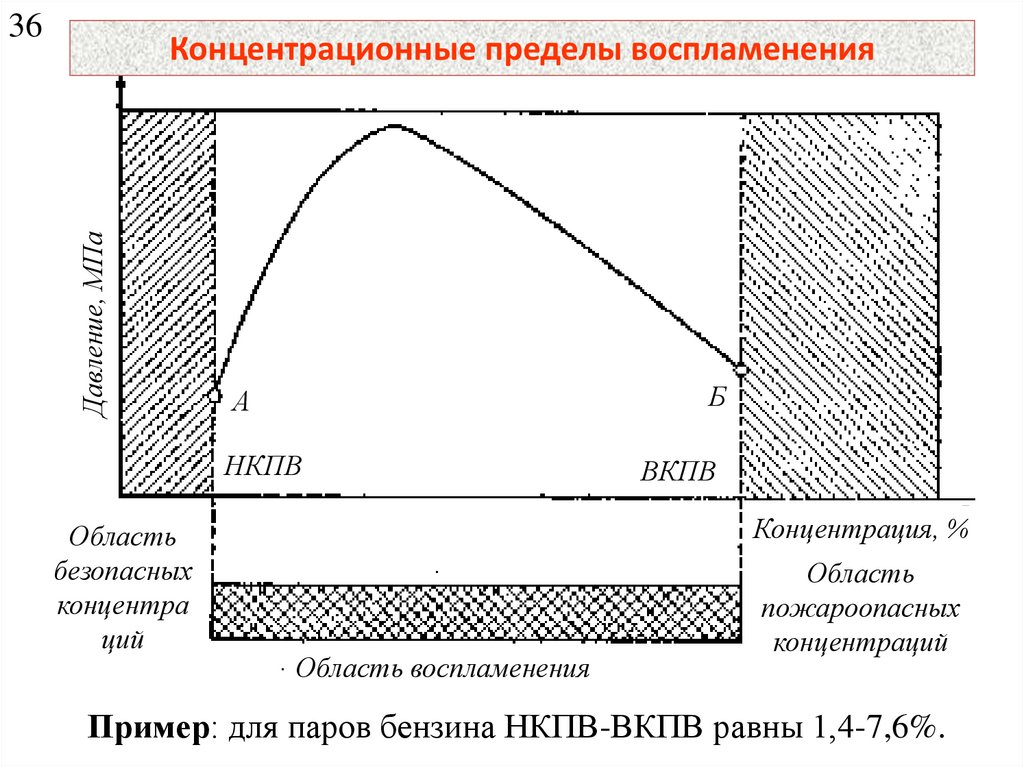

12. Концентрационные пределы воспламенения

36
Давление, МПа
Концентрационные пределы воспламенения
Б
А
НКПВ
Область
безопасных
концентра
ций
ВКПВ
Концентрация, %
Область воспламенения
Область
пожароопасных
концентраций
Пример: для паров бензина НКПВ-ВКПВ равны 1,4-7,6%.

13. Пожарная опасность производств

37

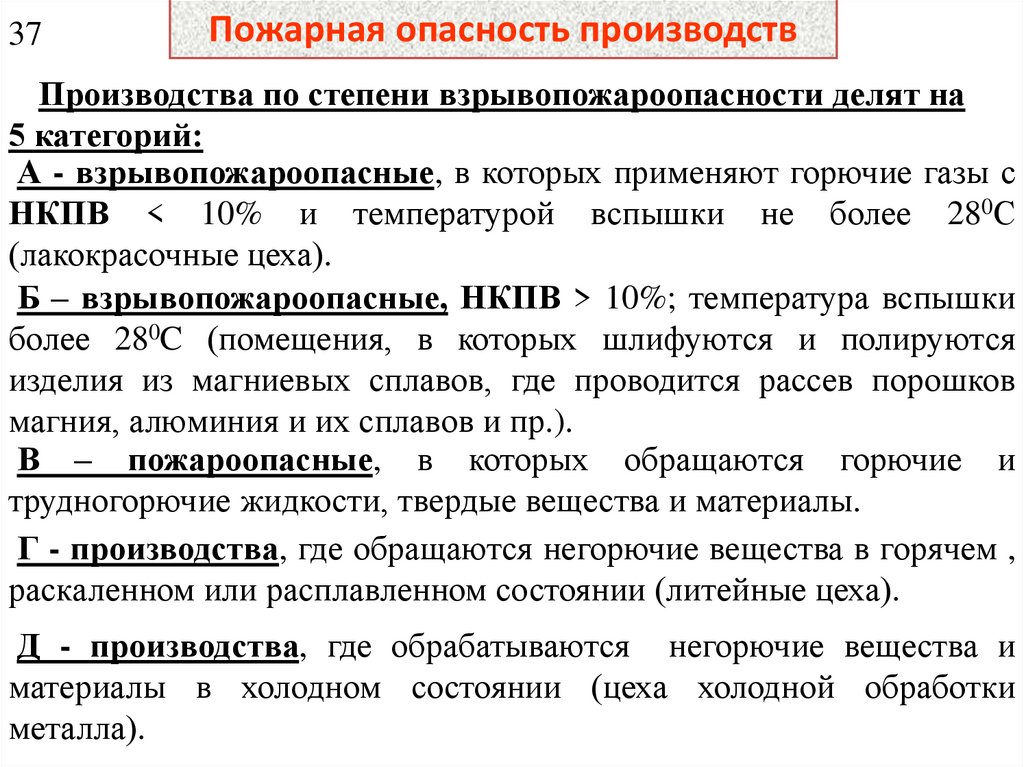

Пожарная опасность производств
Производства по степени взрывопожароопасности делят на
5 категорий:
А - взрывопожароопасные, в которых применяют горючие газы с
НКПВ < 10% и температурой вспышки не более 280С
(лакокрасочные цеха).
Б – взрывопожароопасные, НКПВ > 10%; температура вспышки
более 280C (помещения, в которых шлифуются и полируются
изделия из магниевых сплавов, где проводится рассев порошков
магния, алюминия и их сплавов и пр.).
В – пожароопасные, в которых обращаются горючие и
трудногорючие жидкости, твердые вещества и материалы.
Г - производства, где обращаются негорючие вещества в горячем ,
раскаленном или расплавленном состоянии (литейные цеха).
Д - производства, где обрабатываются негорючие вещества и
материалы в холодном состоянии (цеха холодной обработки
металла).

14.

38

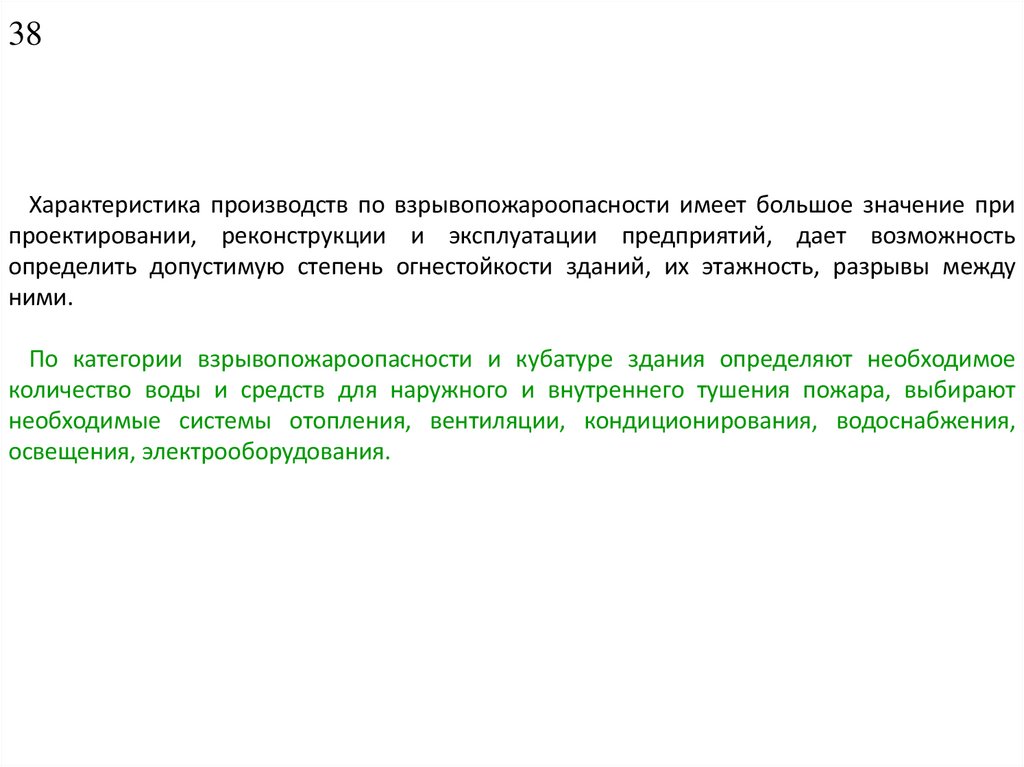

Характеристика производств по взрывопожароопасности имеет большое значение при
проектировании, реконструкции и эксплуатации предприятий, дает возможность
определить допустимую степень огнестойкости зданий, их этажность, разрывы между
ними.
По категории взрывопожароопасности и кубатуре здания определяют необходимое
количество воды и средств для наружного и внутреннего тушения пожара, выбирают
необходимые системы отопления, вентиляции, кондиционирования, водоснабжения,
освещения, электрооборудования.

15.

39

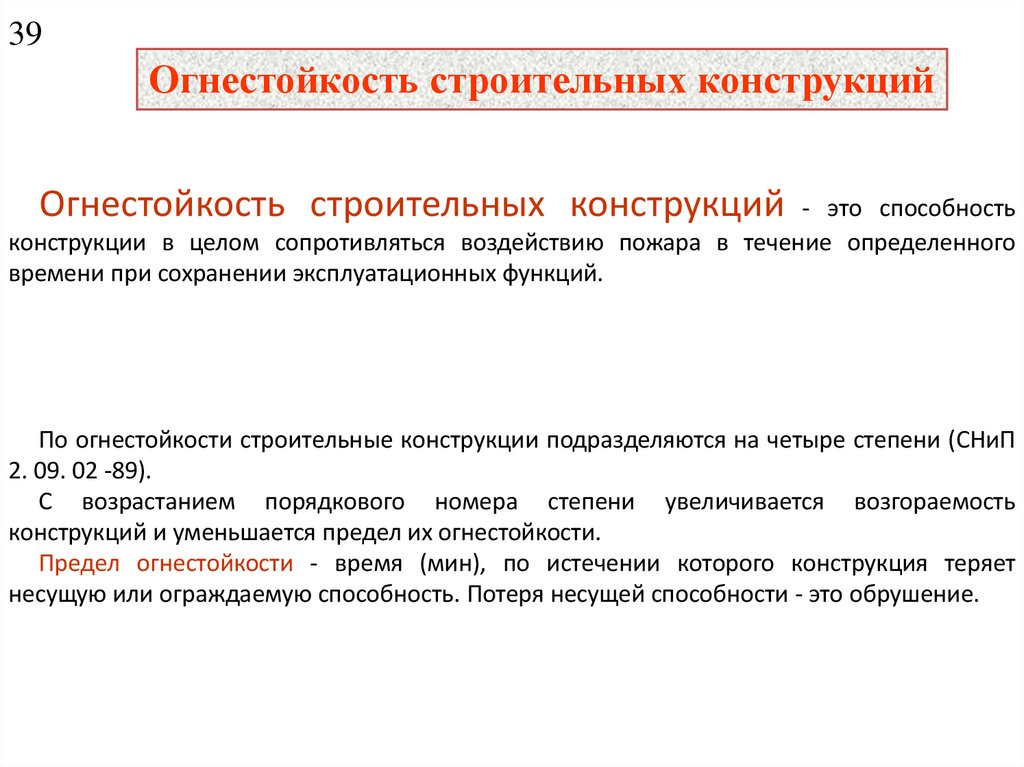

Огнестойкость строительных конструкций
Огнестойкость строительных конструкций - это способность
конструкции в целом сопротивляться воздействию пожара в течение определенного
времени при сохранении эксплуатационных функций.
По огнестойкости строительные конструкции подразделяются на четыре степени (СНиП
2. 09. 02 -89).
С возрастанием порядкового номера степени увеличивается возгораемость
конструкций и уменьшается предел их огнестойкости.
Предел огнестойкости - время (мин), по истечении которого конструкция теряет
несущую или ограждаемую способность. Потеря несущей способности - это обрушение.

16.

40

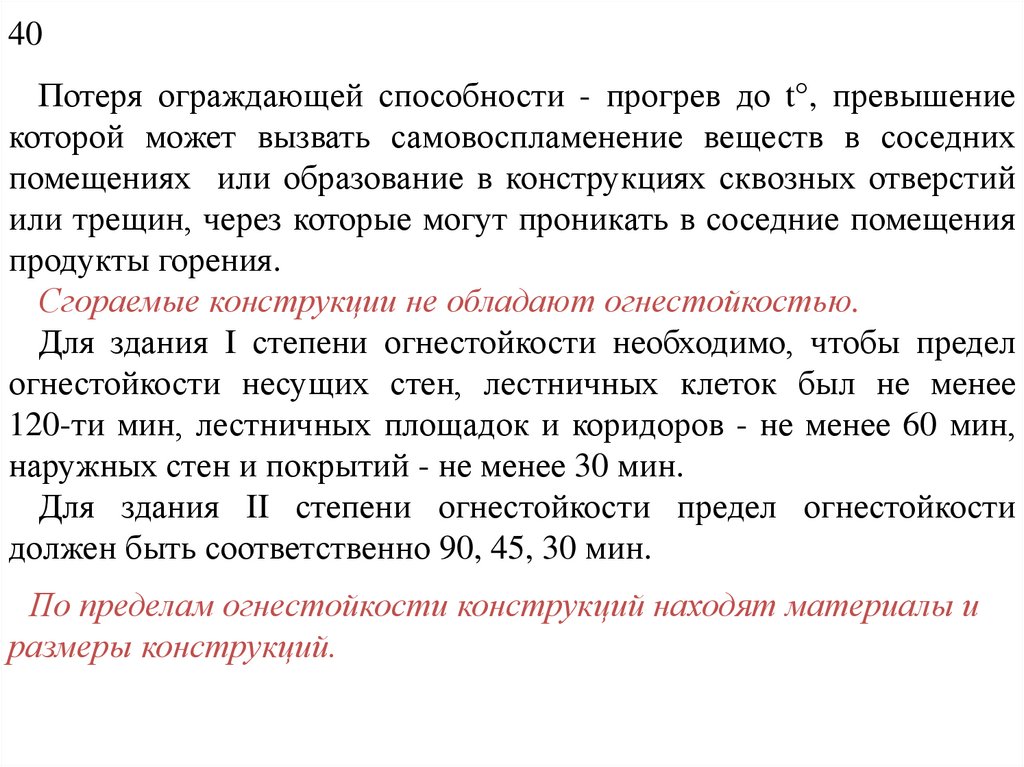

Потеря ограждающей способности - прогрев до t°, превышение
которой может вызвать самовоспламенение веществ в соседних
помещениях или образование в конструкциях сквозных отверстий
или трещин, через которые могут проникать в соседние помещения
продукты горения.
Сгораемые конструкции не обладают огнестойкостью.
Для здания I степени огнестойкости необходимо, чтобы предел
огнестойкости несущих стен, лестничных клеток был не менее
120-ти мин, лестничных площадок и коридоров - не менее 60 мин,
наружных стен и покрытий - не менее 30 мин.
Для здания II степени огнестойкости предел огнестойкости
должен быть соответственно 90, 45, 30 мин.
По пределам огнестойкости конструкций находят материалы и
размеры конструкций.

17. 3.3.3. Средства пожарной безопасности

41

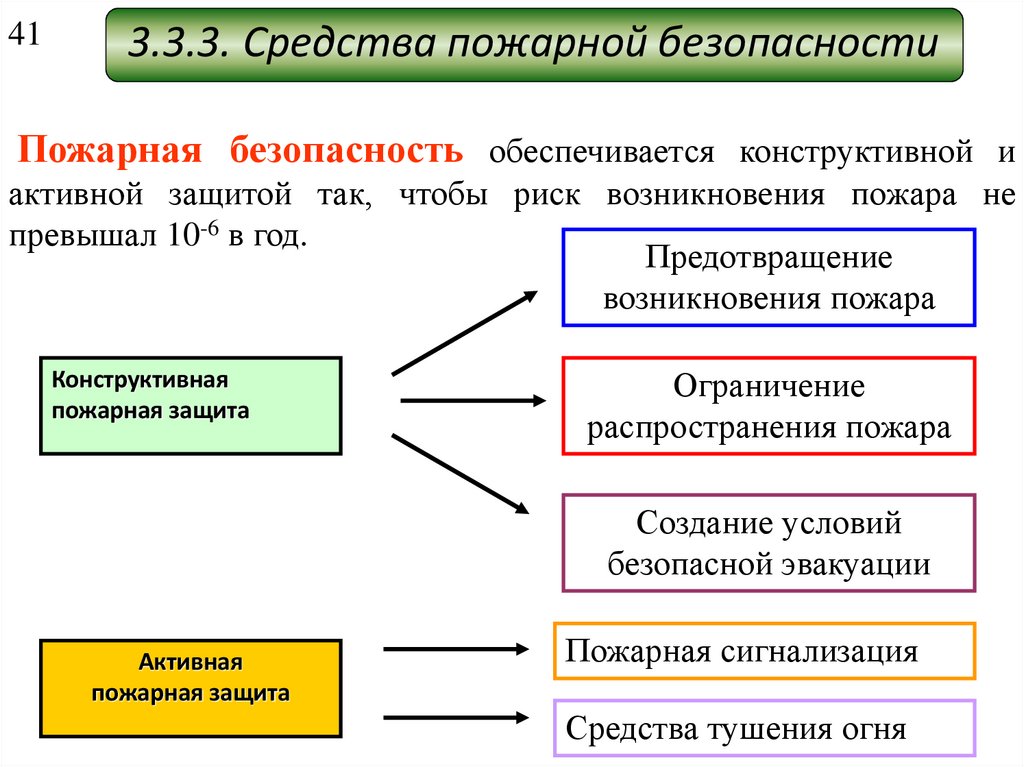

3.3.3. Средства пожарной безопасности
Пожарная безопасность обеспечивается конструктивной и
активной защитой так, чтобы риск возникновения пожара не
превышал 10-6 в год.
Предотвращение
возникновения пожара
Конструктивная
пожарная защита
Ограничение
распространения пожара
Создание условий
безопасной эвакуации
Активная
пожарная защита
Пожарная сигнализация
Средства тушения огня

18. Конструктивная пожарная защита

42

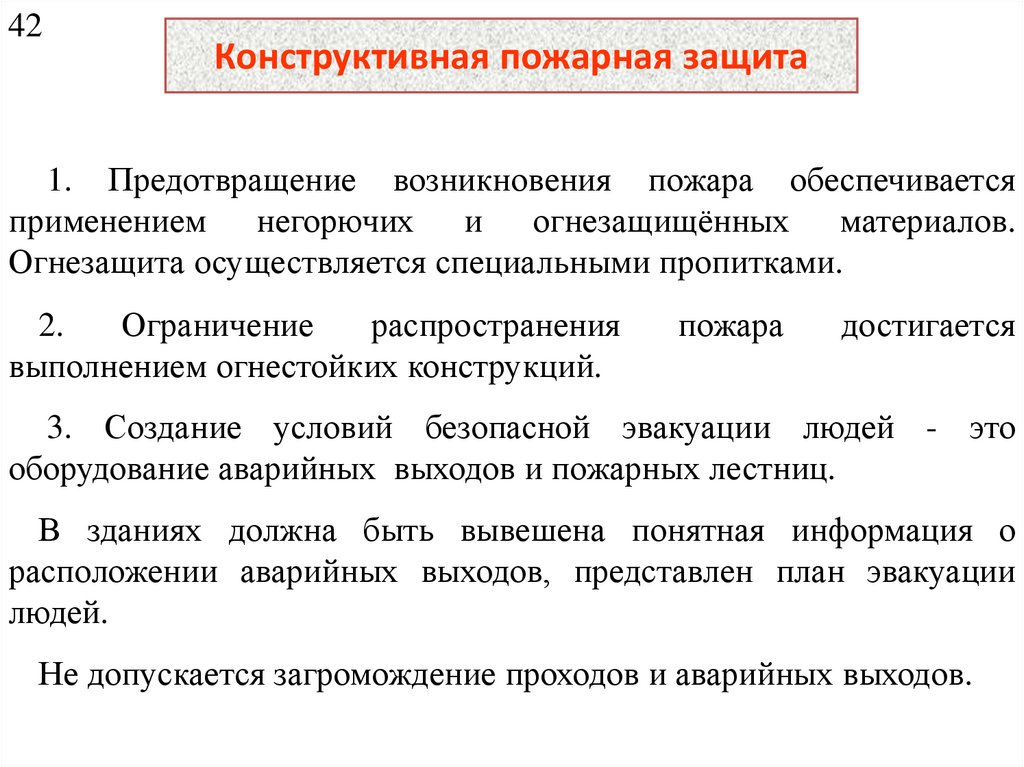

Конструктивная пожарная защита
1. Предотвращение возникновения пожара обеспечивается
применением негорючих и огнезащищённых материалов.
Огнезащита осуществляется специальными пропитками.
2.
Ограничение
распространения
выполнением огнестойких конструкций.
пожара
достигается
3. Создание условий безопасной эвакуации людей - это
оборудование аварийных выходов и пожарных лестниц.
В зданиях должна быть вывешена понятная информация о
расположении аварийных выходов, представлен план эвакуации
людей.
Не допускается загромождение проходов и аварийных выходов.

19. Активная пожарная защита.

43

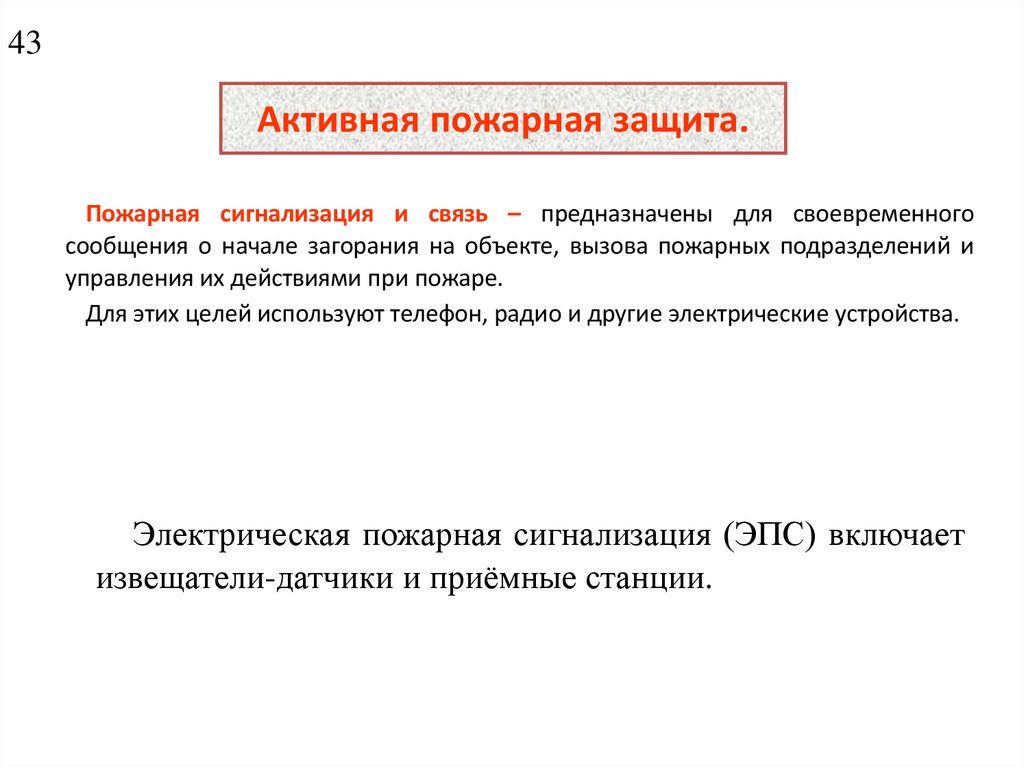

Активная пожарная защита.
Пожарная сигнализация и связь – предназначены для своевременного
сообщения о начале загорания на объекте, вызова пожарных подразделений и
управления их действиями при пожаре.
Для этих целей используют телефон, радио и другие электрические устройства.
Электрическая пожарная сигнализация (ЭПС) включает
извещатели-датчики и приёмные станции.

20.

44

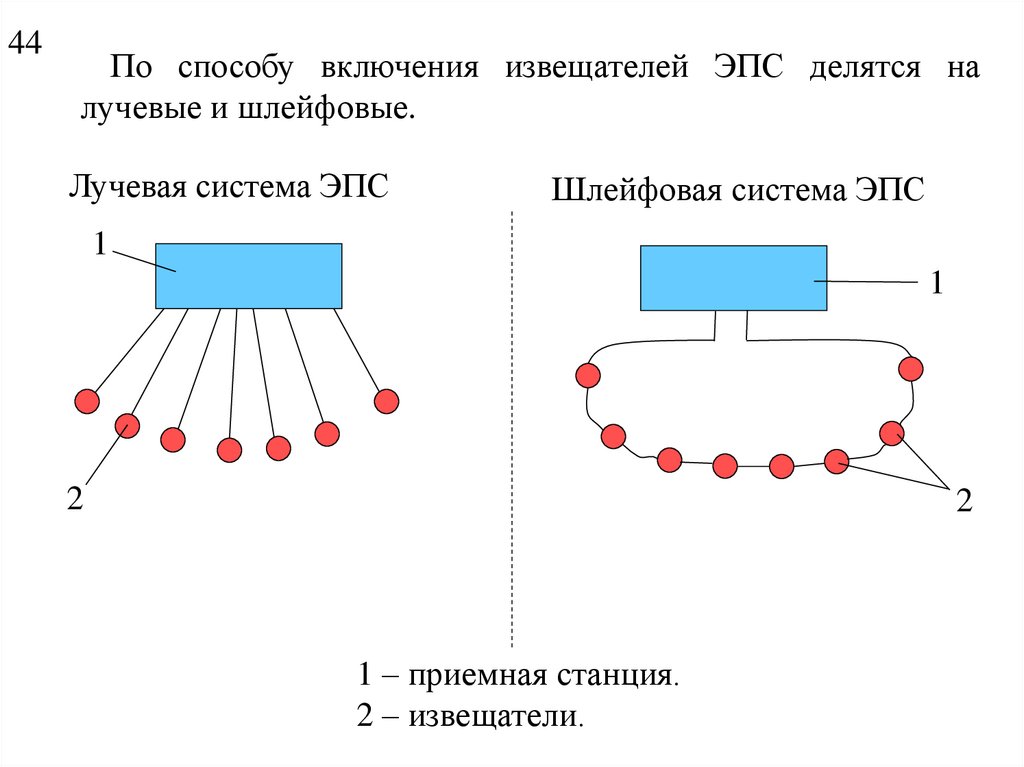

По способу включения извещателей ЭПС делятся на
лучевые и шлейфовые.
Лучевая система ЭПС
Шлейфовая система ЭПС
1
1
2
2
1 – приемная станция.
2 – извещатели.

21.

45

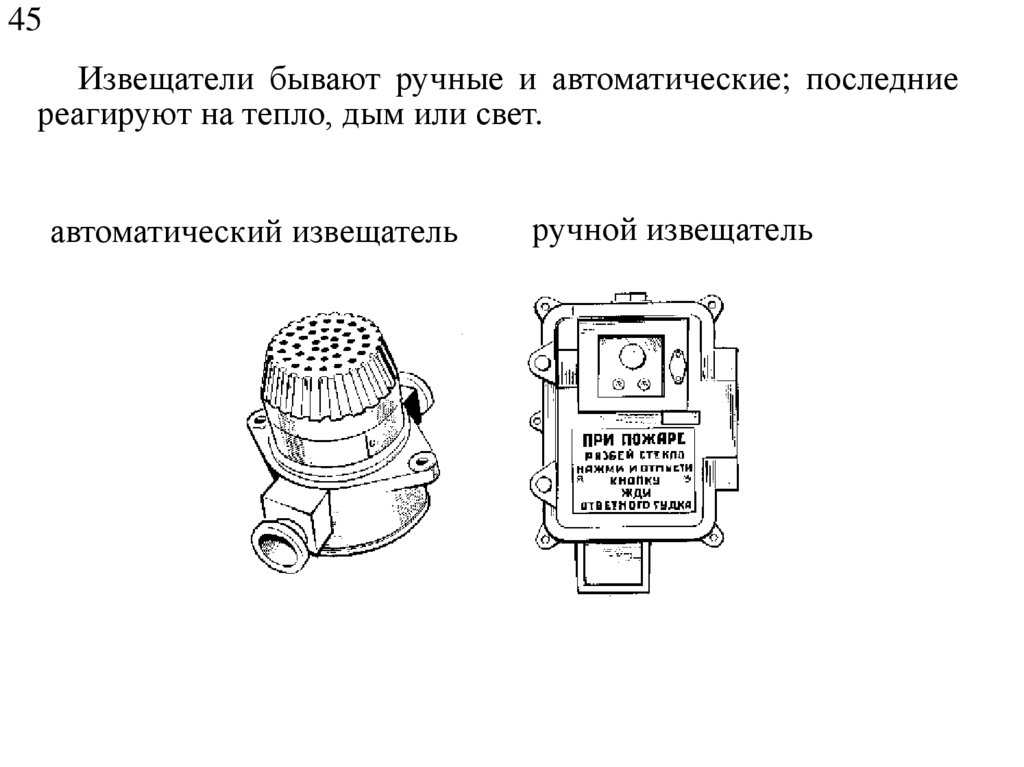

Извещатели бывают ручные и автоматические; последние
реагируют на тепло, дым или свет.
автоматический извещатель
ручной извещатель

22.

45a

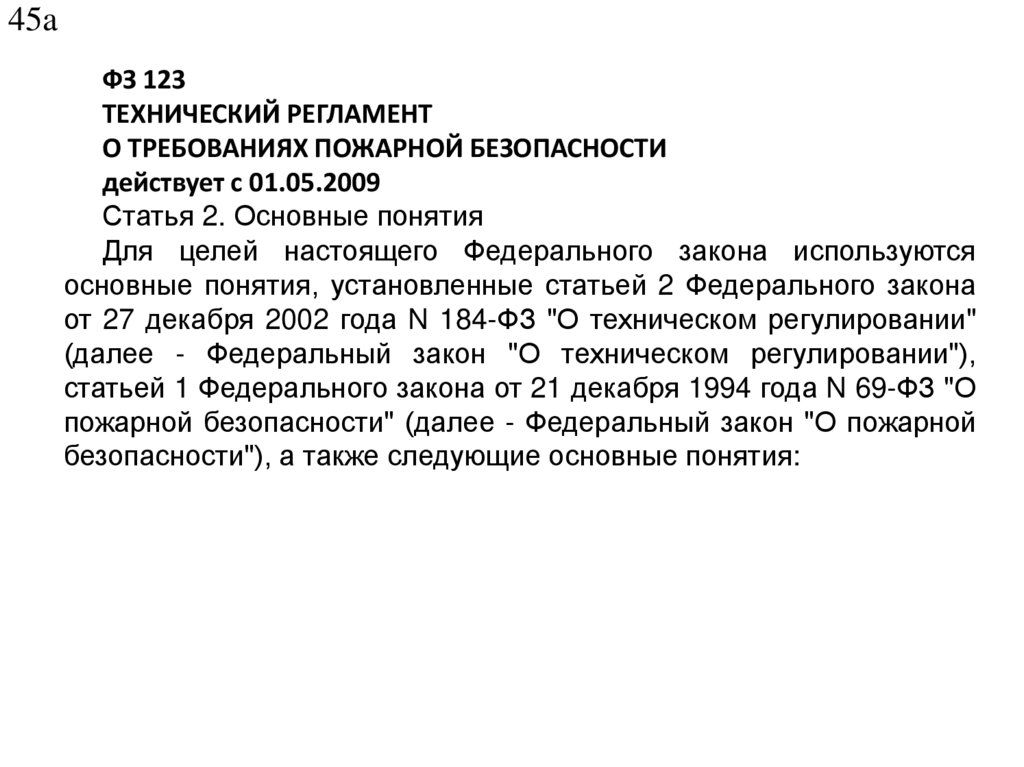

ФЗ 123
ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ
О ТРЕБОВАНИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ
действует с 01.05.2009
Статья 2. Основные понятия
Для целей настоящего Федерального закона используются
основные понятия, установленные статьей 2 Федерального закона
от 27 декабря 2002 года N 184-ФЗ "О техническом регулировании"
(далее - Федеральный закон "О техническом регулировании"),
статьей 1 Федерального закона от 21 декабря 1994 года N 69-ФЗ "О
пожарной безопасности" (далее - Федеральный закон "О пожарной
безопасности"), а также следующие основные понятия:

23.

45 б

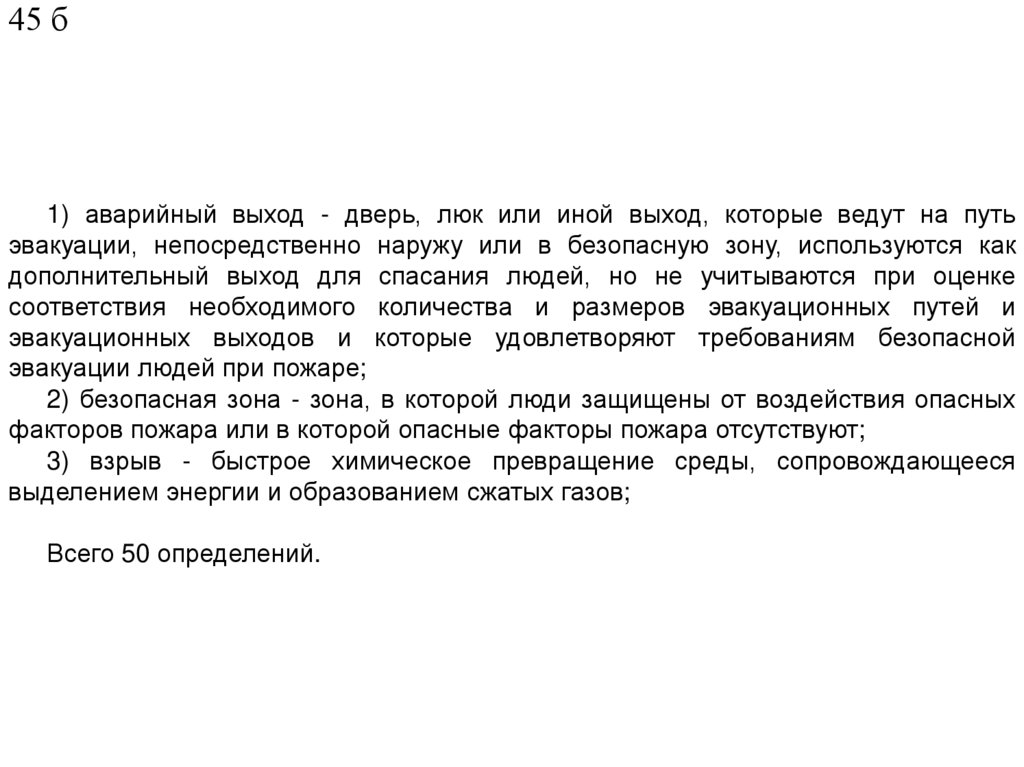

1) аварийный выход - дверь, люк или иной выход, которые ведут на путь
эвакуации, непосредственно наружу или в безопасную зону, используются как
дополнительный выход для спасания людей, но не учитываются при оценке
соответствия необходимого количества и размеров эвакуационных путей и
эвакуационных выходов и которые удовлетворяют требованиям безопасной
эвакуации людей при пожаре;
2) безопасная зона - зона, в которой люди защищены от воздействия опасных
факторов пожара или в которой опасные факторы пожара отсутствуют;
3) взрыв - быстрое химическое превращение среды, сопровождающееся
выделением энергии и образованием сжатых газов;
Всего 50 определений.

24. Активная пожарная защита (продолжение). Принципы тушения огня

46

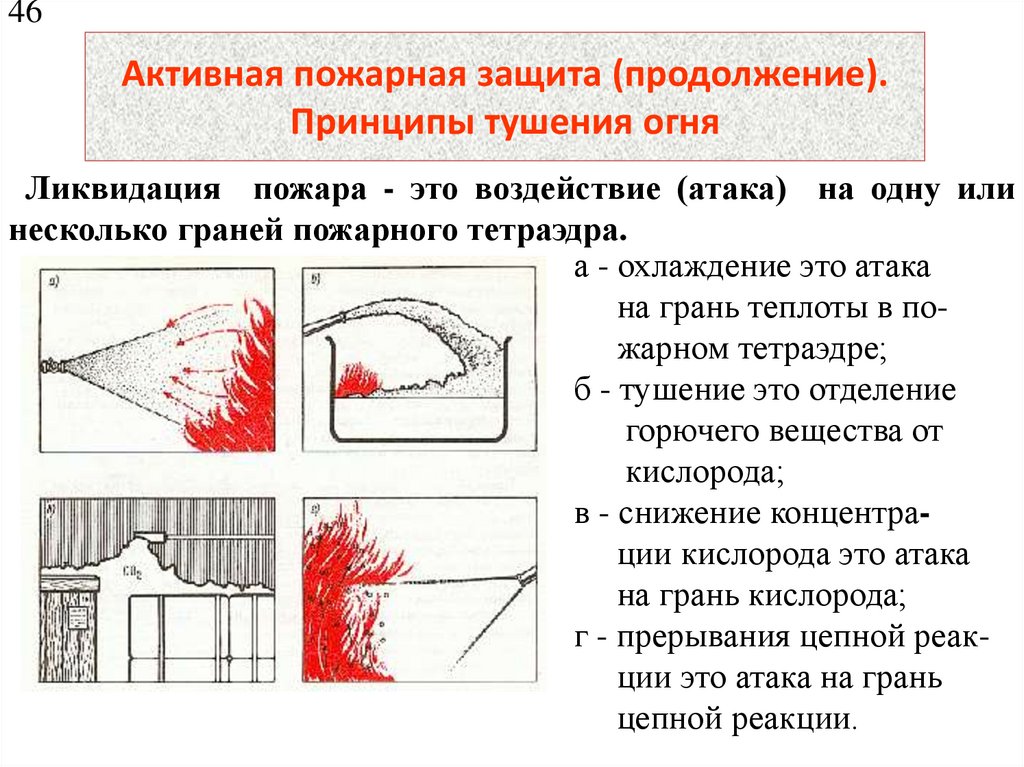

Активная пожарная защита (продолжение).
Принципы тушения огня
Ликвидация пожара - это воздействие (атака) на одну или
несколько граней пожарного тетраэдра.
а - охлаждение это атака
на грань теплоты в пожарном тетраэдре;
б - тушение это отделение
горючего вещества от
кислорода;
в - снижение концентрации кислорода это атака
на грань кислорода;
г - прерывания цепной реакции это атака на грань
цепной реакции.

25.

47

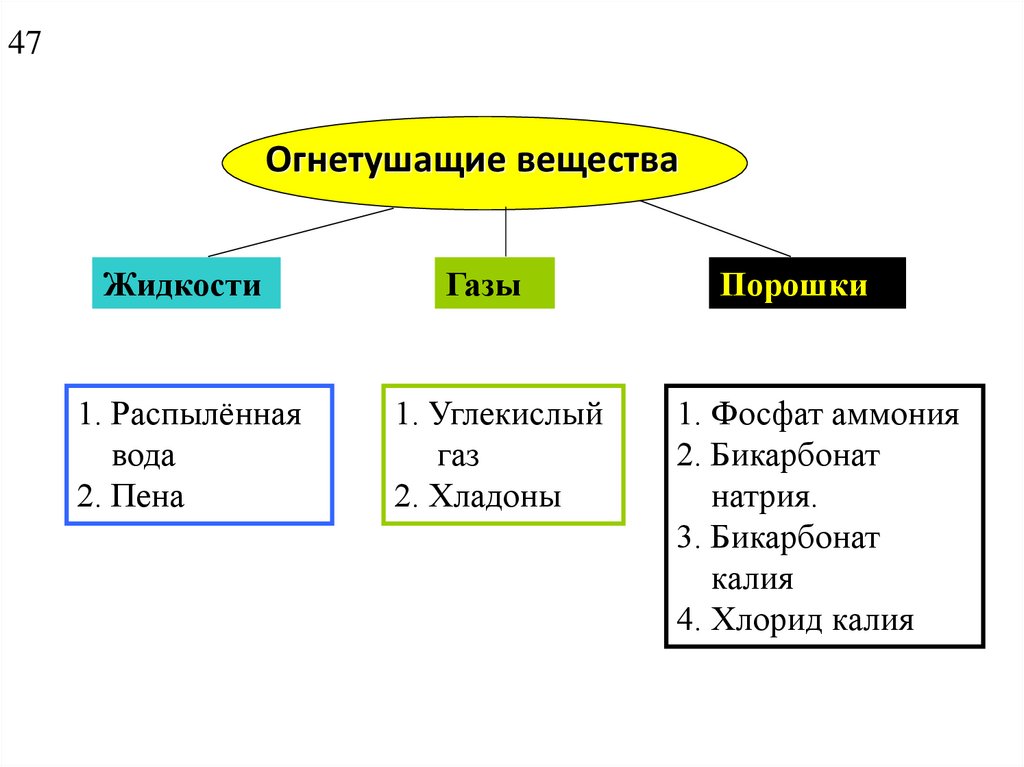

Огнетушащие вещества
Жидкости
Газы
1. Распылённая
вода
2. Пена
1. Углекислый
газ
2. Хладоны
Порошки
1. Фосфат аммония
2. Бикарбонат
натрия.
3. Бикарбонат
калия
4. Хлорид калия

26.

48

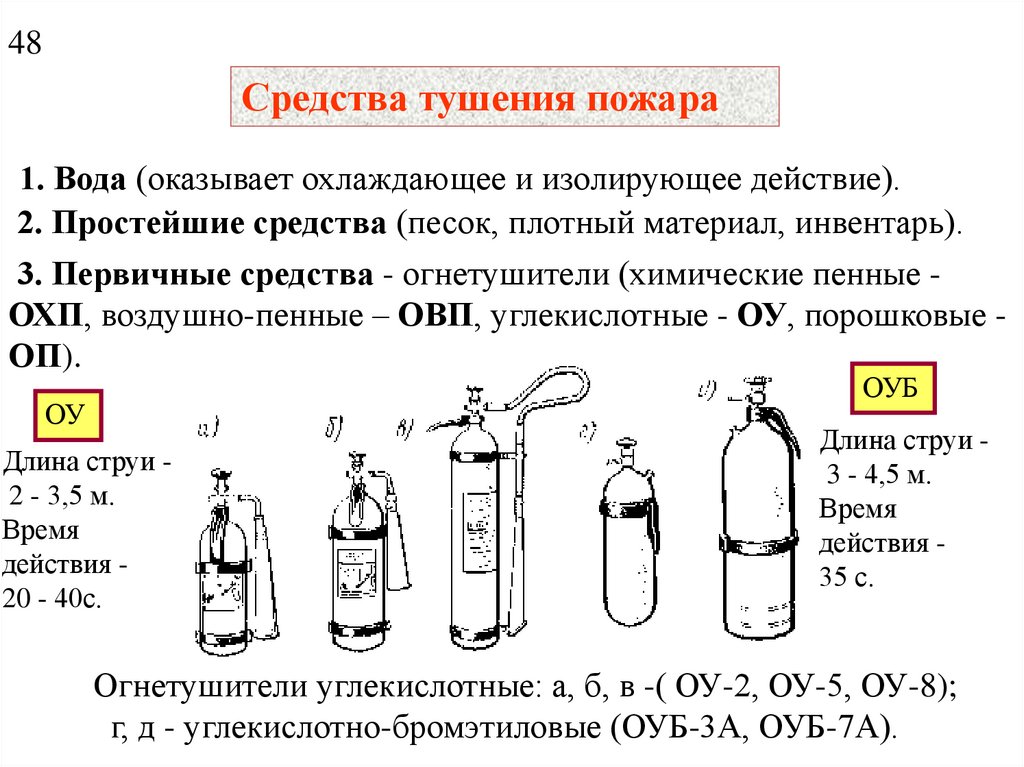

Средства тушения пожара
1. Вода (оказывает охлаждающее и изолирующее действие).
2. Простейшие средства (песок, плотный материал, инвентарь).
3. Первичные средства - огнетушители (химические пенные ОХП, воздушно-пенные – ОВП, углекислотные - ОУ, порошковые ОП).
ОУБ
ОУ
Длина струи 2 - 3,5 м.
Время
действия 20 - 40с.
Длина струи 3 - 4,5 м.
Время
действия 35 с.
Огнетушители углекислотные: а, б, в -( ОУ-2, ОУ-5, ОУ-8);
г, д - углекислотно-бромэтиловые (ОУБ-3А, ОУБ-7А).

27.

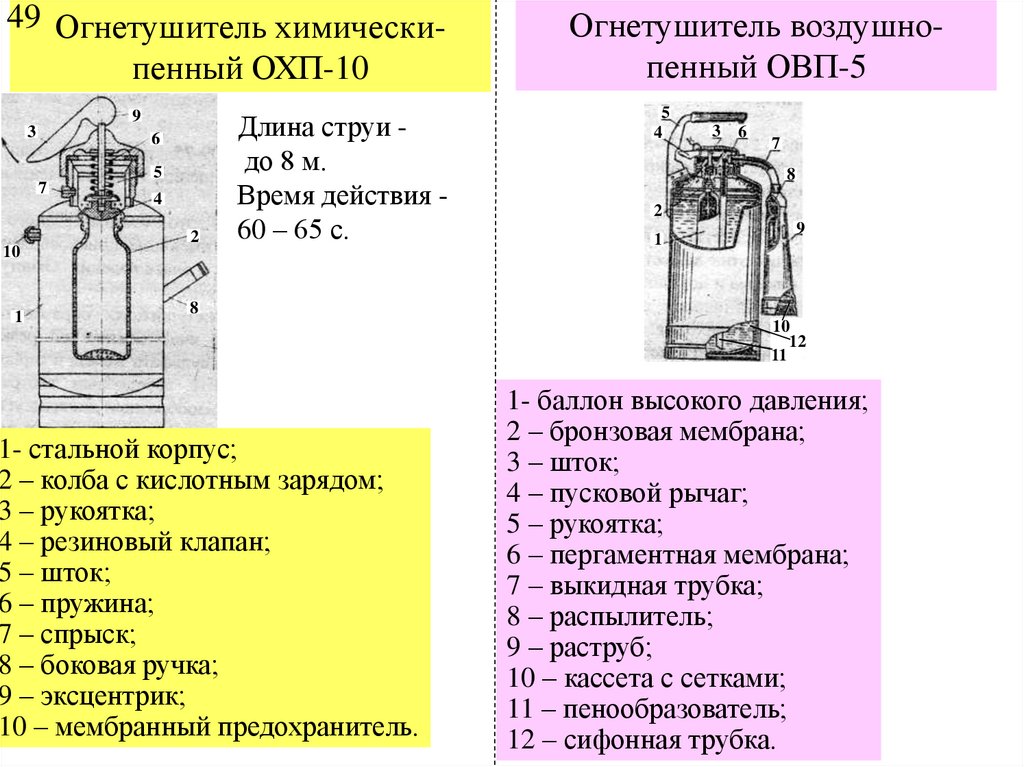

49 Огнетушитель химическипенный ОХП-10
9
3
6
5
7
10
1
4
2
Длина струи до 8 м.
Время действия 60 – 65 с.
Огнетушитель воздушнопенный ОВП-5
5
4
3
6
7
8
2
1
9
8
1- стальной корпус;
2 – колба с кислотным зарядом;
3 – рукоятка;
4 – резиновый клапан;
5 – шток;
6 – пружина;
7 – спрыск;
8 – боковая ручка;
9 – эксцентрик;
10 – мембранный предохранитель.
10
12
11
1- баллон высокого давления;
2 – бронзовая мембрана;
3 – шток;
4 – пусковой рычаг;
5 – рукоятка;
6 – пергаментная мембрана;
7 – выкидная трубка;
8 – распылитель;
9 – раструб;
10 – кассета с сетками;
11 – пенообразователь;
12 – сифонная трубка.

28.

50
а)
б)
в)
Пользование углекислотным огнетушителем
а - поднести огнетушитель к пламени;
б - открыть маховичок;
в - направить струю снегообразной углекислоты на пламя.

29.

51

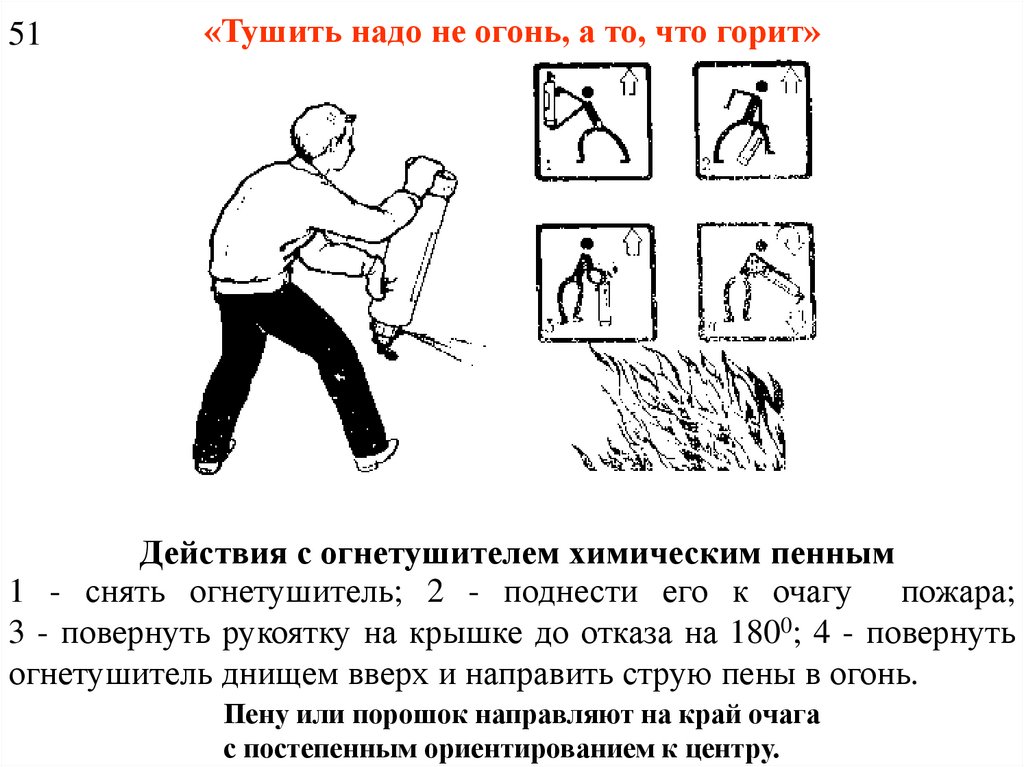

«Тушить надо не огонь, а то, что горит»
Действия с огнетушителем химическим пенным
1 - снять огнетушитель; 2 - поднести его к очагу пожара;
3 - повернуть рукоятку на крышке до отказа на 1800; 4 - повернуть
огнетушитель днищем вверх и направить струю пены в огонь.
Пену или порошок направляют на край очага
с постепенным ориентированием к центру.

30. 52

1 Загорание - неконтролируемое горение вне
специального очага, без нанесения ущерба.
2 Угроза пожара (загорания) - ситуация,
сложившаяся на объекте, которая
характеризуется вероятностью возникновения
пожара, превышающей нормативную.
3 Причина пожара (загорания) - явление или
обстоятельство, непосредственно
обуславливающее возникновение пожара
(загорания)

31. 52а

Средства - вода, химическая и воздушномеханическая пены, водные растворы солей,
инертные и негорючие газы, водяной пар,
галоидоуглеводородные огнегасящие
составы и сухие огнетушащие порошки
(замедлители горения).

32. 53

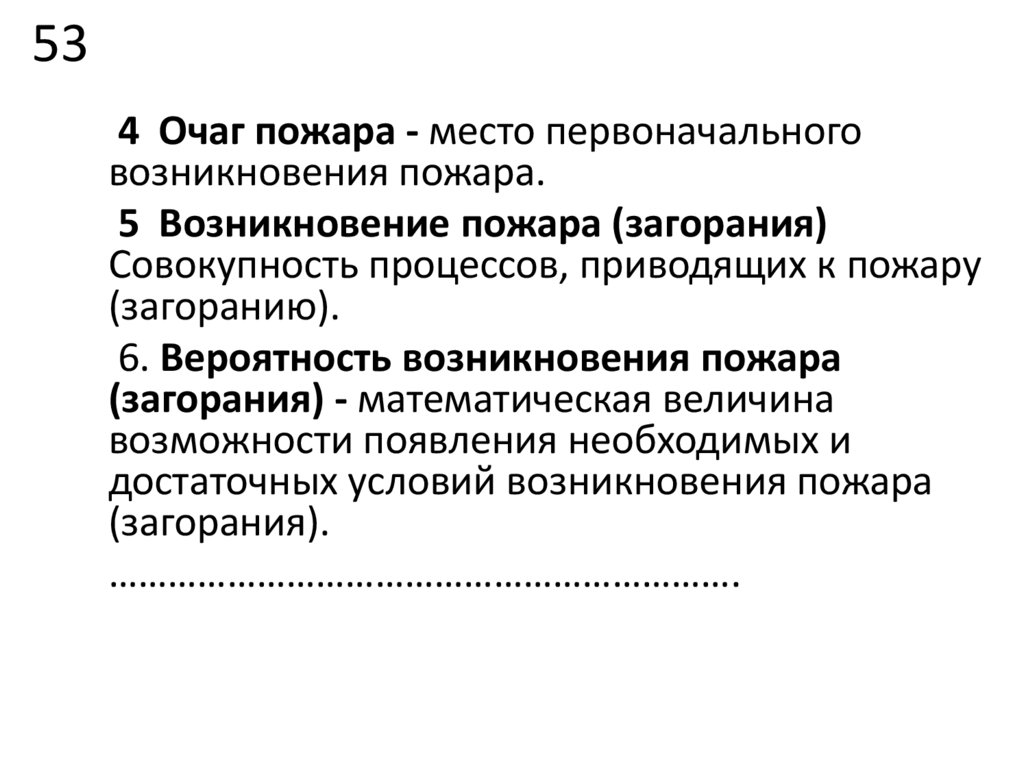

4 Очаг пожара - место первоначального
возникновения пожара.
5 Возникновение пожара (загорания)
Совокупность процессов, приводящих к пожару
(загоранию).
6. Вероятность возникновения пожара
(загорания) - математическая величина
возможности появления необходимых и
достаточных условий возникновения пожара
(загорания).
……………………………………………………….

33. 54

14 Тушение пожара - процесс воздействия
сил и средств, а также использование
методов и приемов для ликвидации пожара.
15 Огнетушащее вещество - вещество,
обладающее физико-химическими
свойствами, позволяющими создать условия
для прекращения горения.
…………………………………………………….
33. Пожар - По ГОСТ 12.3.046-91.

34. Федеральный закон от 21 декабря 1994 г. № 69- ФЗ «О пожарной безопасности»

55
Федеральный закон от 21 декабря 1994 г. № 69- ФЗ «О
пожарной безопасности»
Статья 1. Основные понятия
В целях настоящего Федерального закона применяются
следующие понятия:
пожарная безопасность - состояние защищенности
личности, имущества, общества и государства от пожаров;
пожар - неконтролируемое горение, причиняющее
материальный ущерб, вред жизни и здоровью граждан,
интересам общества и государства;
обязательные требования пожарной безопасности (далее требования пожарной безопасности) - специальные условия
социального и (или) технического характера, установленные
в целях обеспечения пожарной безопасности федеральными
законами и иными нормативными правовыми актами
Российской Федерации, а также нормативными
документами по пожарной безопасности;…

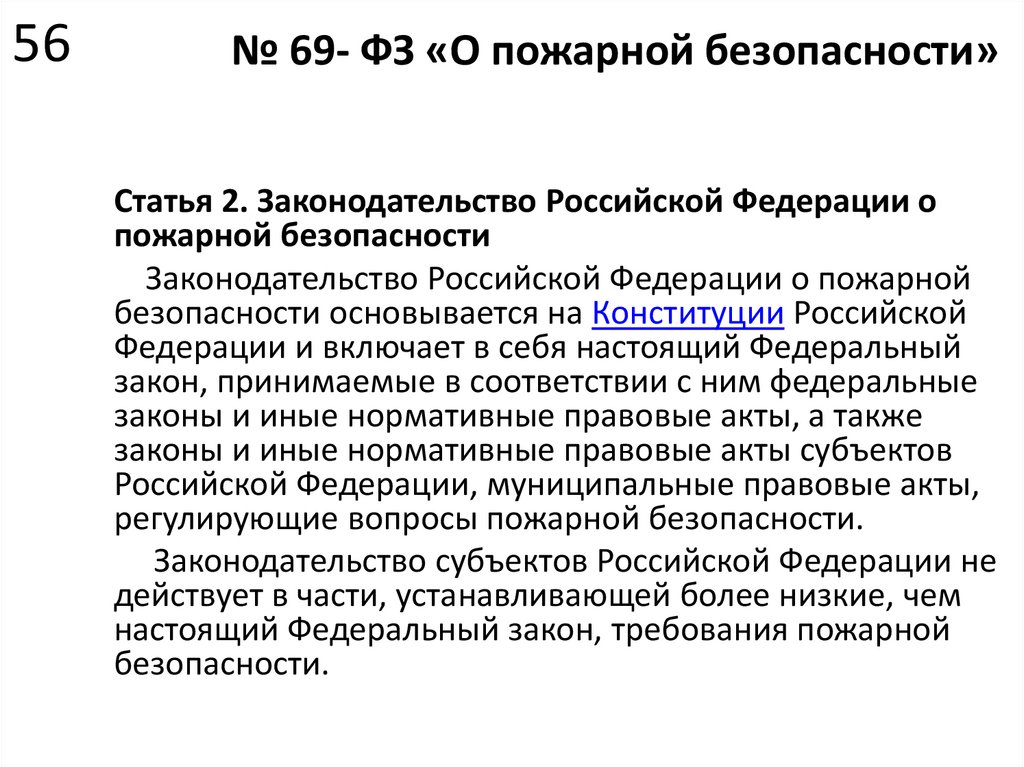

35. № 69- ФЗ «О пожарной безопасности»

56
№ 69- ФЗ «О пожарной безопасности»
Статья 2. Законодательство Российской Федерации о
пожарной безопасности
Законодательство Российской Федерации о пожарной
безопасности основывается на Конституции Российской
Федерации и включает в себя настоящий Федеральный
закон, принимаемые в соответствии с ним федеральные
законы и иные нормативные правовые акты, а также
законы и иные нормативные правовые акты субъектов
Российской Федерации, муниципальные правовые акты,
регулирующие вопросы пожарной безопасности.
Законодательство субъектов Российской Федерации не
действует в части, устанавливающей более низкие, чем
настоящий Федеральный закон, требования пожарной
безопасности.

36. 57

Детонация
– (франц. détoner — взрываться, от лат. detono — гремлю)
–
процесс химического превращения взрывчатого
вещества, сопровождающийся освобождением
энергии и распространяющейся по веществу в виде
волны от одного слоя к другому со сверхзвуковой
скоростью.
– ДЕТОНАЦИЯ (от ср.-век. лат. detonatio - взрыв, лат.
detonо - гремлю), распространение со
сверхзвуковой скоростью зоны быстрой
экзотермич. хим. реакции, следующей за фронтом

37. 58

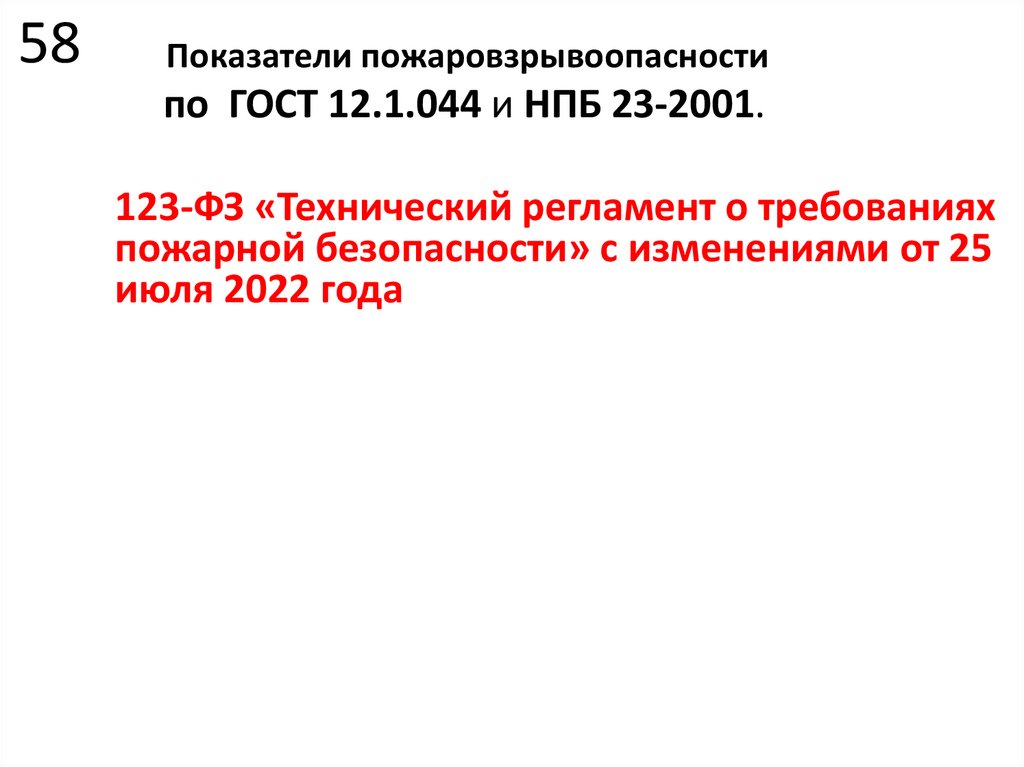

Показатели пожаровзрывоопасности
по ГОСТ 12.1.044 и НПБ 23-2001.
123-ФЗ «Технический регламент о требованиях
пожарной безопасности» с изменениями от 25
июля 2022 года

38. 59

Методы: прекращение доступа в зону горения
окислителя (кислорода воздуха) или горючего
вещества, а также снижением их поступления до
величин, при которых горение невозможно;
охлаждение зоны горения ниже температуры
самовоспламенения или понижением температуры
горящего вещества ниже температуры
воспламенения;
разбавление горючих веществ негорючими;
интенсивное торможение скорости химических
реакций в пламени (ингибированием горения),
механическим срывом (отрывом) пламени сильной
струей газа или воды.

39. 60

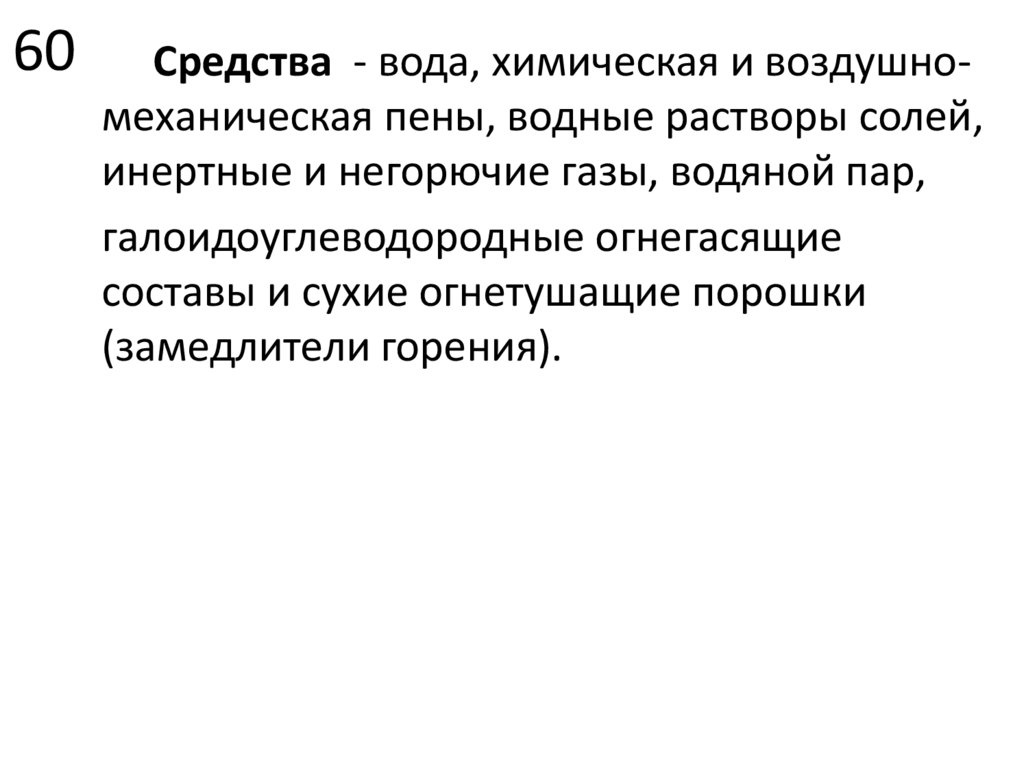

Средства - вода, химическая и воздушномеханическая пены, водные растворы солей,
инертные и негорючие газы, водяной пар,
галоидоуглеводородные огнегасящие
составы и сухие огнетушащие порошки
(замедлители горения).

40.

61
2. Температура вспышки - это самая низкая температура, при
которой над поверхностью образуются пары и газы, способные
вспыхивать от источника зажигания, но из-за малой скорости их
образования процесс горения не развивается.
Эта температура оценивается для ТВ и ЖВ.
3. Температура воспламенения - это самая низкая температура
горючего вещества, при которой выделяются горючие пары и газы с
такой скоростью, что после воспламенения от источника зажигания
возникает горение.
4. Температура самовоспламенения - это такая температура, при
которой возникает пламенное горение в отсутствии источника
зажигания.

41. 62

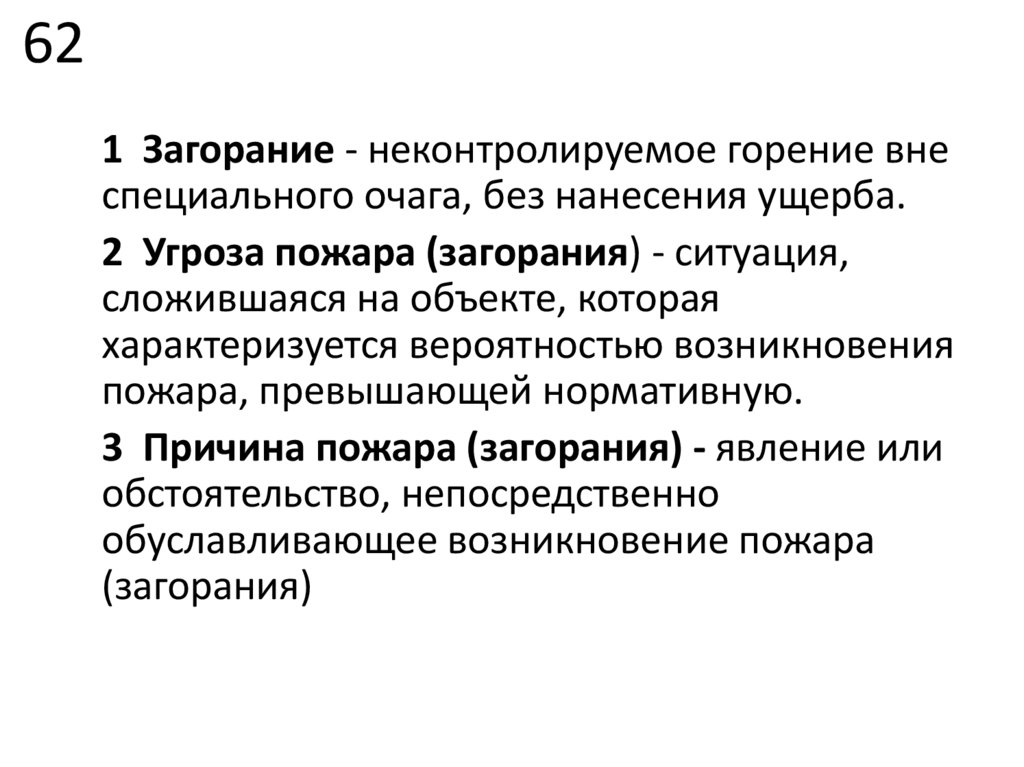

1 Загорание - неконтролируемое горение вне
специального очага, без нанесения ущерба.
2 Угроза пожара (загорания) - ситуация,
сложившаяся на объекте, которая
характеризуется вероятностью возникновения
пожара, превышающей нормативную.
3 Причина пожара (загорания) - явление или
обстоятельство, непосредственно
обуславливающее возникновение пожара
(загорания)

42. 63

4 Очаг пожара - место первоначального
возникновения пожара.
5 Возникновение пожара (загорания)
Совокупность процессов, приводящих к пожару
(загоранию).
6. Вероятность возникновения пожара
(загорания) - математическая величина
возможности появления необходимых и
достаточных условий возникновения пожара
(загорания).
……………………………………………………….

43. 64

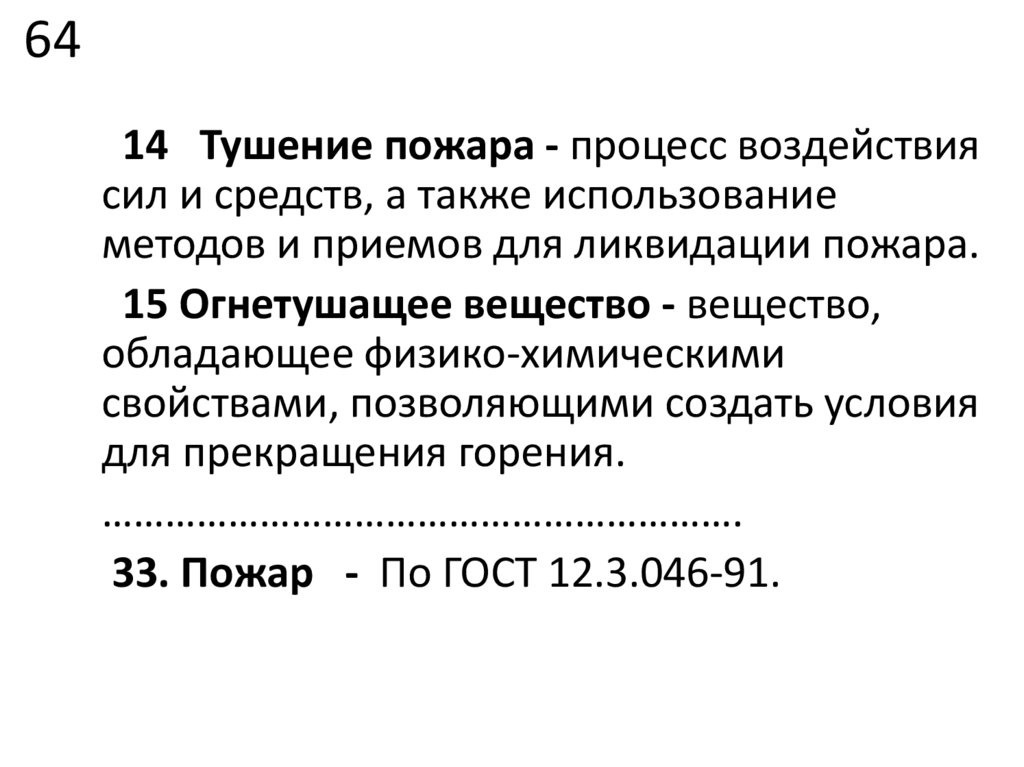

14 Тушение пожара - процесс воздействия
сил и средств, а также использование
методов и приемов для ликвидации пожара.
15 Огнетушащее вещество - вещество,
обладающее физико-химическими
свойствами, позволяющими создать условия
для прекращения горения.
…………………………………………………….
33. Пожар - По ГОСТ 12.3.046-91.

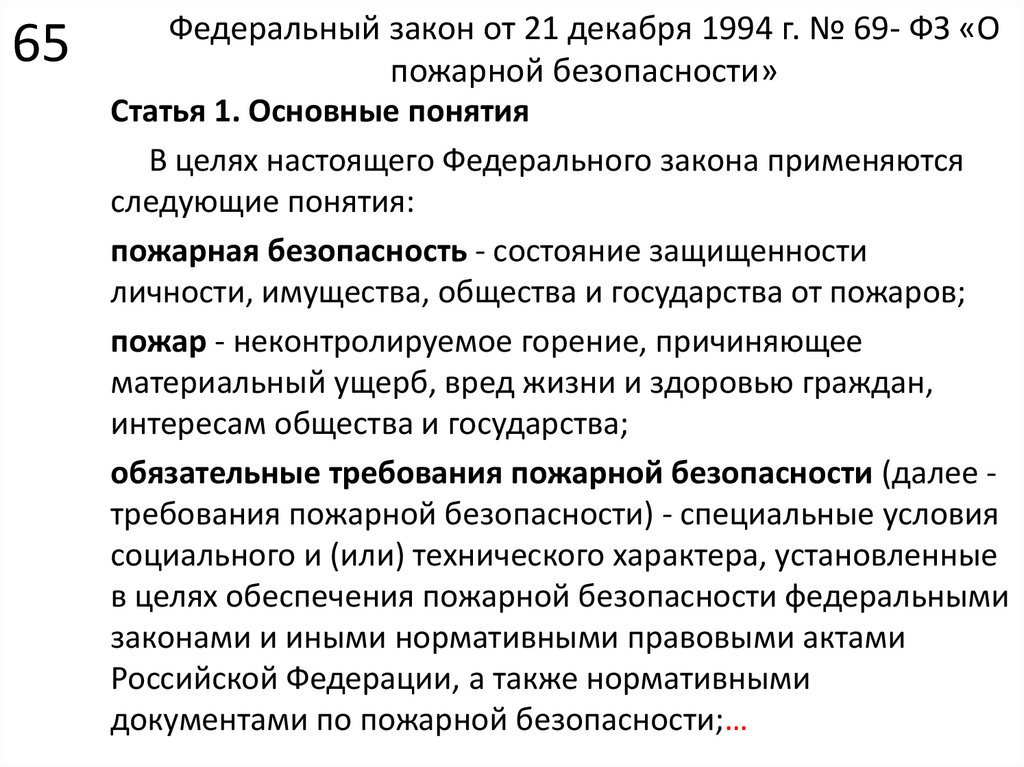

44. Федеральный закон от 21 декабря 1994 г. № 69- ФЗ «О пожарной безопасности»

65
Федеральный закон от 21 декабря 1994 г. № 69- ФЗ «О
пожарной безопасности»
Статья 1. Основные понятия
В целях настоящего Федерального закона применяются
следующие понятия:
пожарная безопасность - состояние защищенности
личности, имущества, общества и государства от пожаров;
пожар - неконтролируемое горение, причиняющее
материальный ущерб, вред жизни и здоровью граждан,
интересам общества и государства;
обязательные требования пожарной безопасности (далее требования пожарной безопасности) - специальные условия
социального и (или) технического характера, установленные
в целях обеспечения пожарной безопасности федеральными
законами и иными нормативными правовыми актами
Российской Федерации, а также нормативными
документами по пожарной безопасности;…

45. № 69- ФЗ «О пожарной безопасности»

66
№ 69- ФЗ «О пожарной безопасности»
Статья 2. Законодательство Российской Федерации о
пожарной безопасности
Законодательство Российской Федерации о пожарной
безопасности основывается на Конституции Российской
Федерации и включает в себя настоящий Федеральный
закон, принимаемые в соответствии с ним федеральные
законы и иные нормативные правовые акты, а также
законы и иные нормативные правовые акты субъектов
Российской Федерации, муниципальные правовые акты,
регулирующие вопросы пожарной безопасности.
Законодательство субъектов Российской Федерации не
действует в части, устанавливающей более низкие, чем
настоящий Федеральный закон, требования пожарной
безопасности.

46. 67

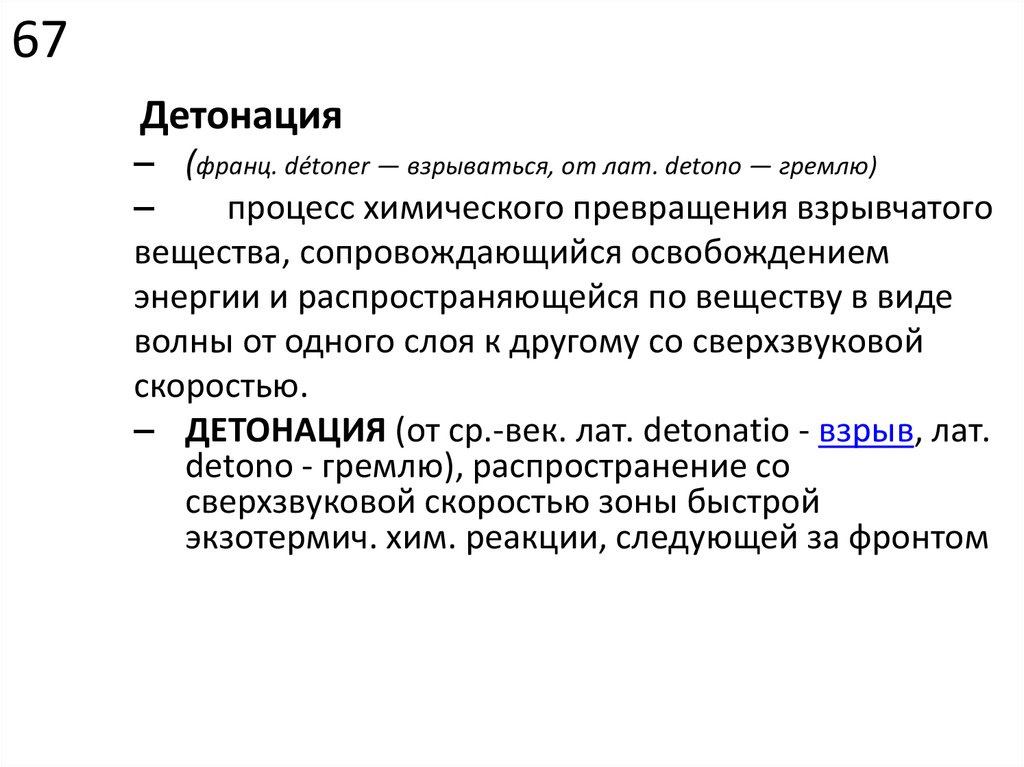

Детонация
– (франц. détoner — взрываться, от лат. detono — гремлю)
–
процесс химического превращения взрывчатого
вещества, сопровождающийся освобождением
энергии и распространяющейся по веществу в виде
волны от одного слоя к другому со сверхзвуковой
скоростью.
– ДЕТОНАЦИЯ (от ср.-век. лат. detonatio - взрыв, лат.
detonо - гремлю), распространение со
сверхзвуковой скоростью зоны быстрой
экзотермич. хим. реакции, следующей за фронтом

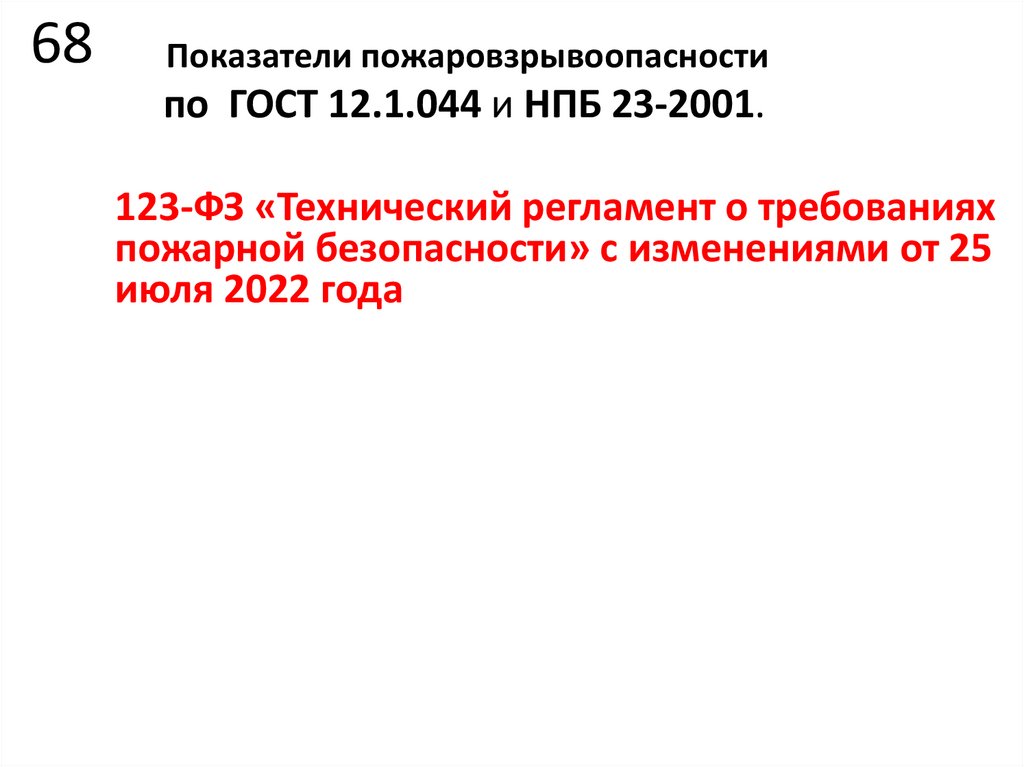

47. 68

Показатели пожаровзрывоопасности
по ГОСТ 12.1.044 и НПБ 23-2001.
123-ФЗ «Технический регламент о требованиях
пожарной безопасности» с изменениями от 25
июля 2022 года
