Геология. 60 тематических слайдов

2.

ИНЖЕНЕРНОГЕОЛОГИЧЕСКИЕ
ИЗЫСКАНИЯ
(И.Г.И.)

3.

И.Г.И. – комплекс работ,
направленных
на тщательное изучение
геологических, гидрогеологических
и инженерно-геологических
условий участка.
Обязательно проводится
перед любым видом строительства.

4.

I
ПОДГОТОВИТЕЛЬНЫЕ
РАБОТЫ
1. ОБРАБОТКА
АРХИВНЫХ ДАННЫХ,
подготовка документации по району
и по планируемому сооружению.

5.

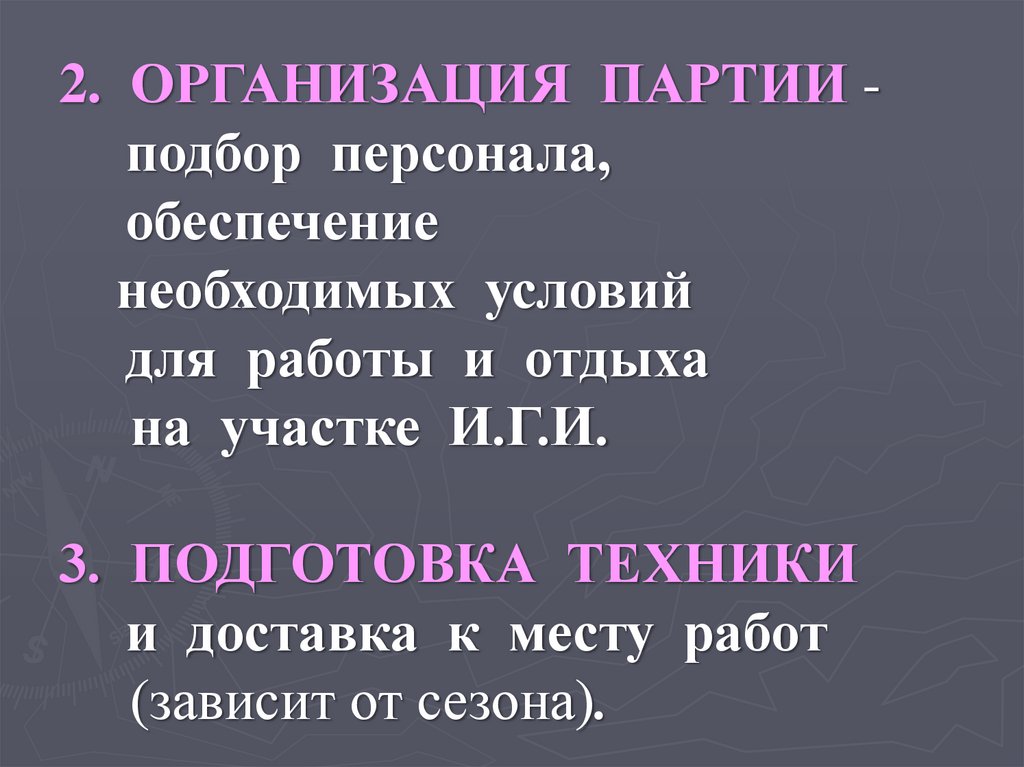

2. ОРГАНИЗАЦИЯ ПАРТИИ подбор персонала,
обеспечение
необходимых условий
для работы и отдыха
на участке И.Г.И.
3. ПОДГОТОВКА ТЕХНИКИ
и доставка к месту работ
(зависит от сезона).

6.

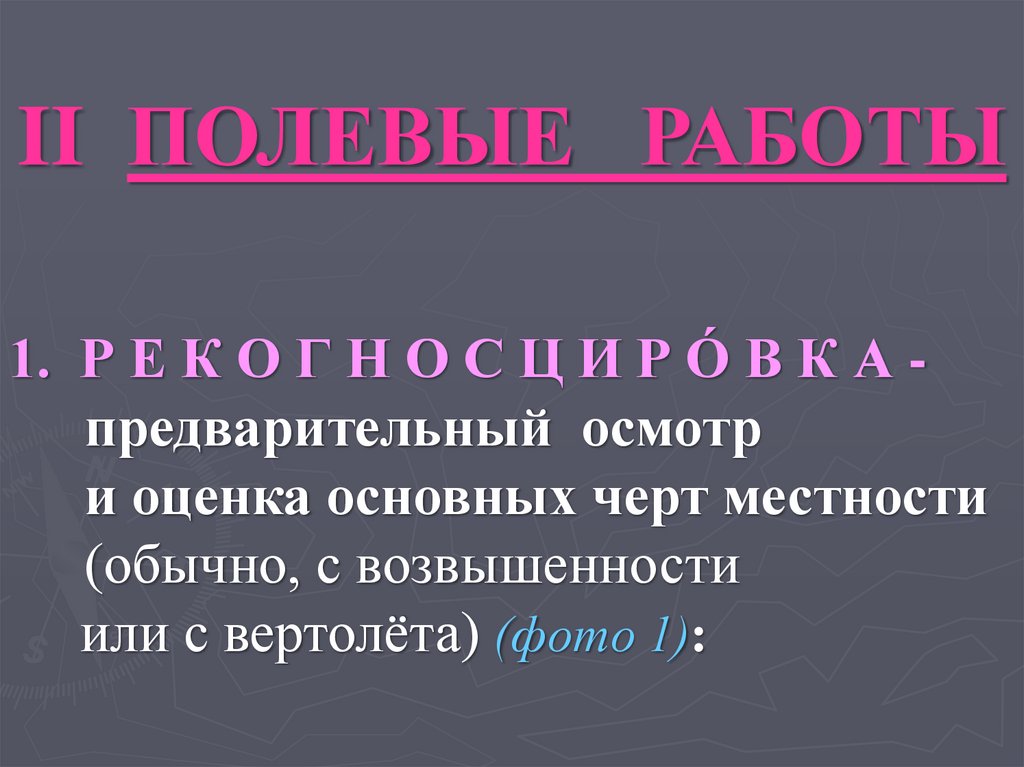

II ПОЛЕВЫЕ РАБОТЫ

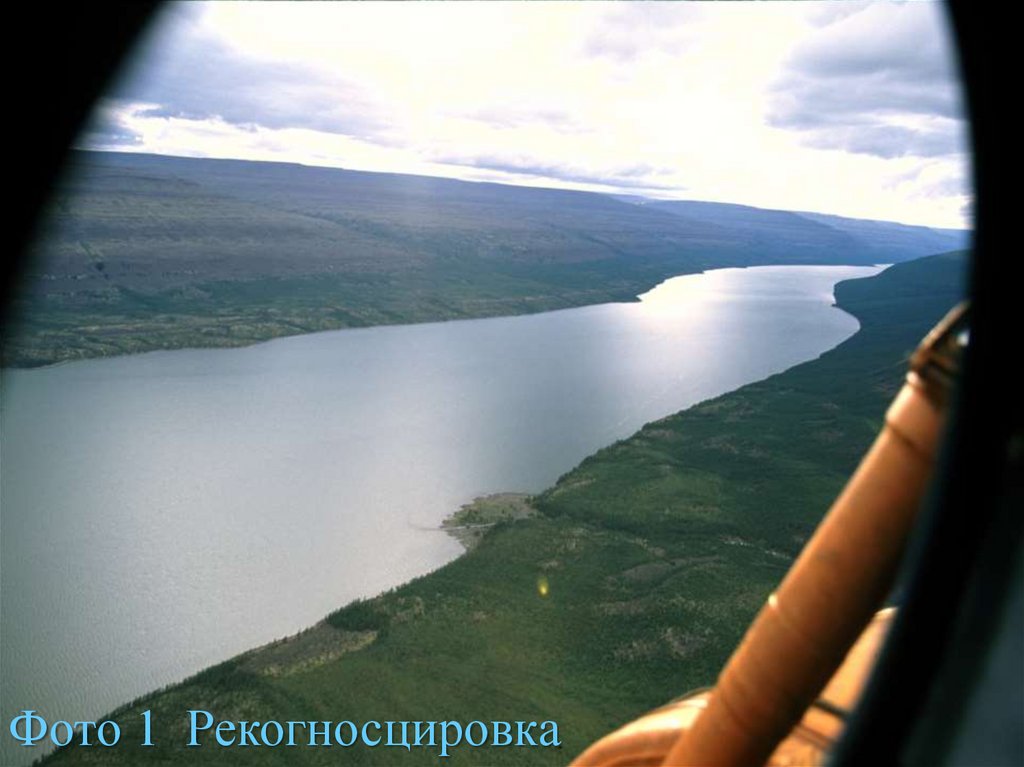

1. Р Е К О Г Н О С Ц И Р Ó В К А предварительный осмотр
и оценка основных черт местности
(обычно, с возвышенности
или с вертолёта) (фото 1):

8.

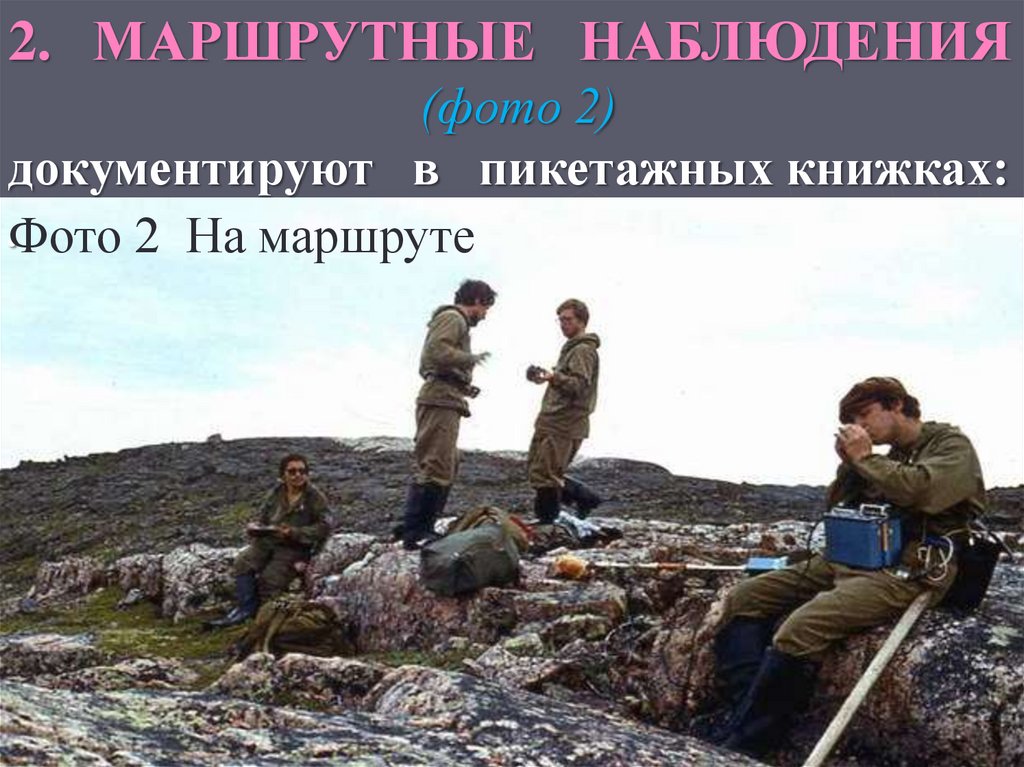

2. МАРШРУТНЫЕ НАБЛЮДЕНИЯ
(фото 2)
документируют в пикетажных книжках:
.Фото 2 На маршруте

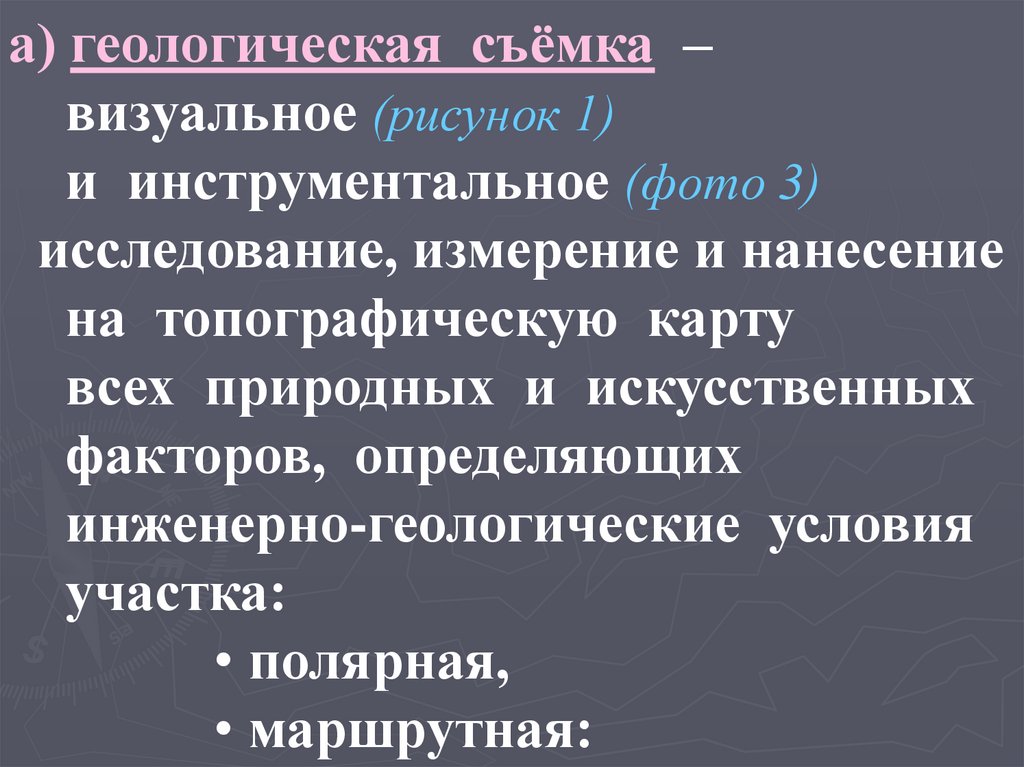

а) геологическая съёмка –
визуальное (рисунок 1)
и инструментальное (фото 3)
исследование, измерение и нанесение
на топографическую карту
всех природных и искусственных
факторов, определяющих
инженерно-геологические условия
участка:
• полярная,
• маршрутная:

10.

Рисунок 1
Действия
при глазомерной
съёмке местности.
Планшет, карта

11.

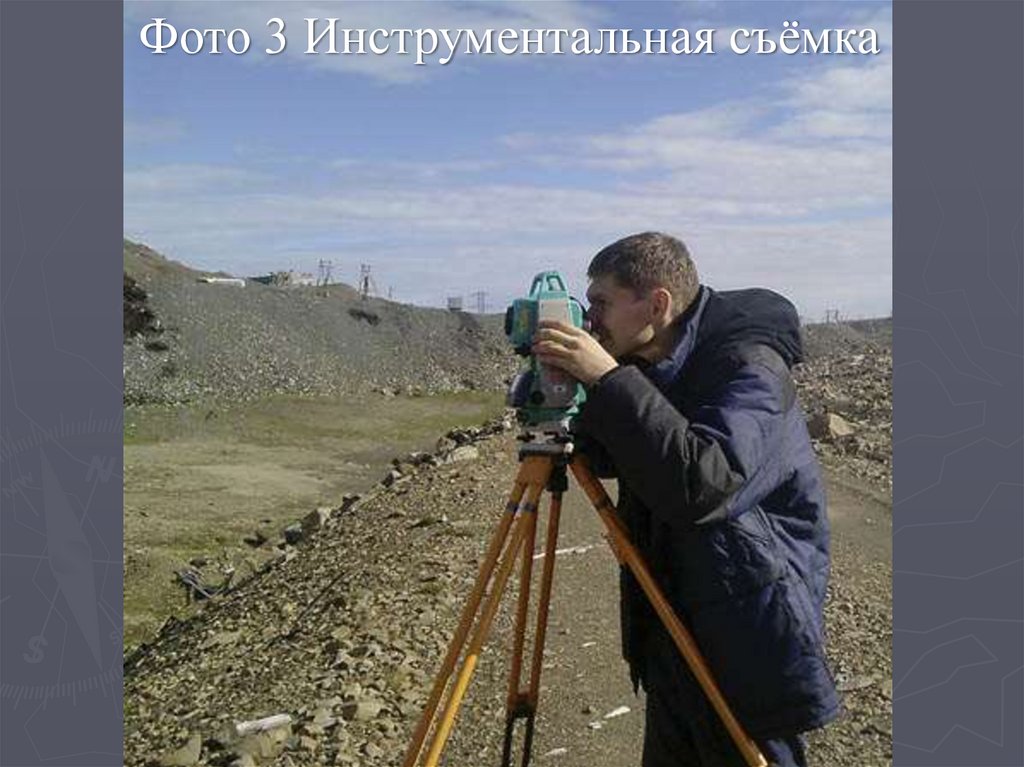

Фото 3 Инструментальная съёмка

12.

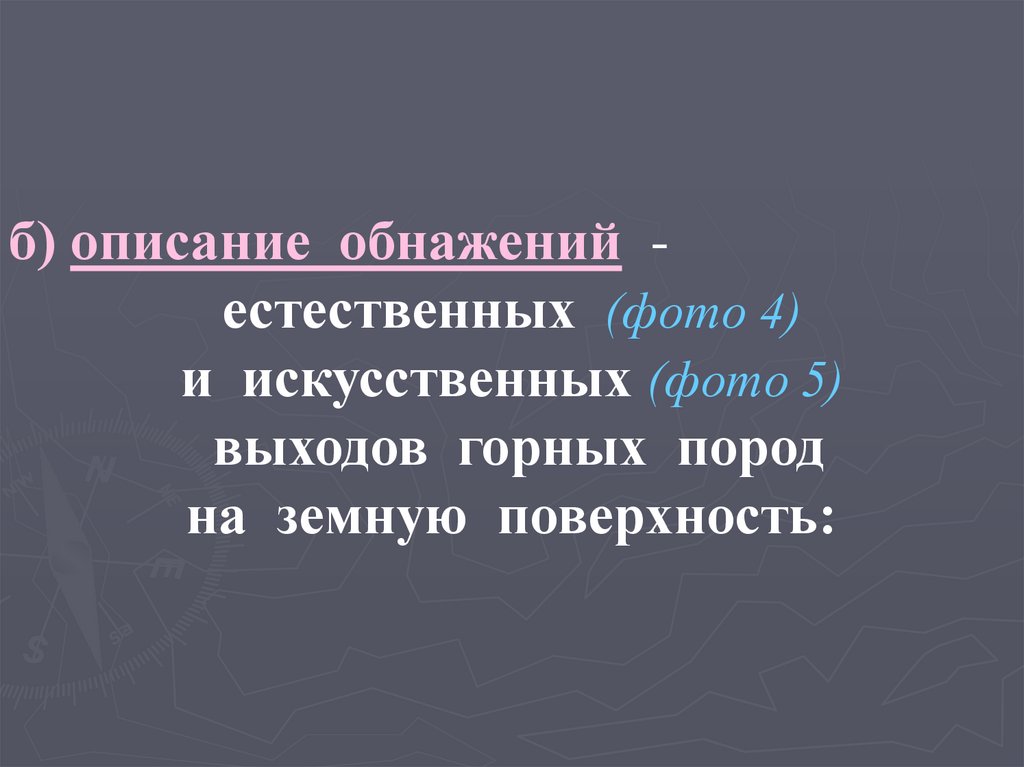

б) описание обнажений естественных (фото 4)
и искусственных (фото 5)
выходов горных пород
на земную поверхность:

13.

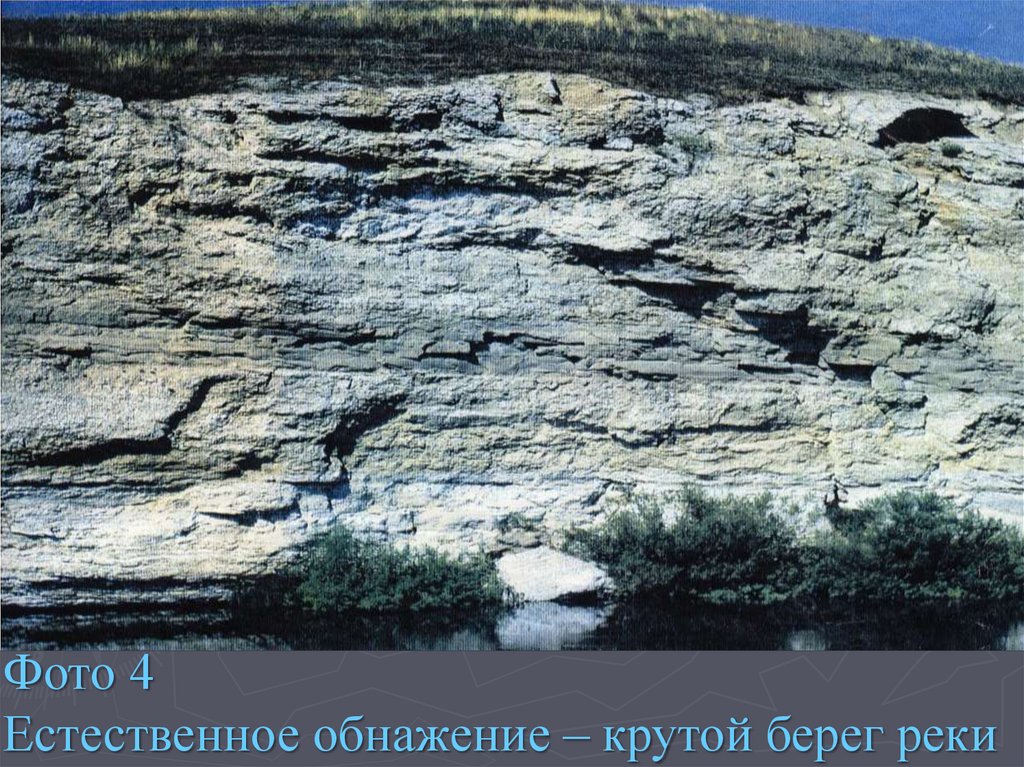

Фото 4
Естественное обнажение – крутой берег реки

14.

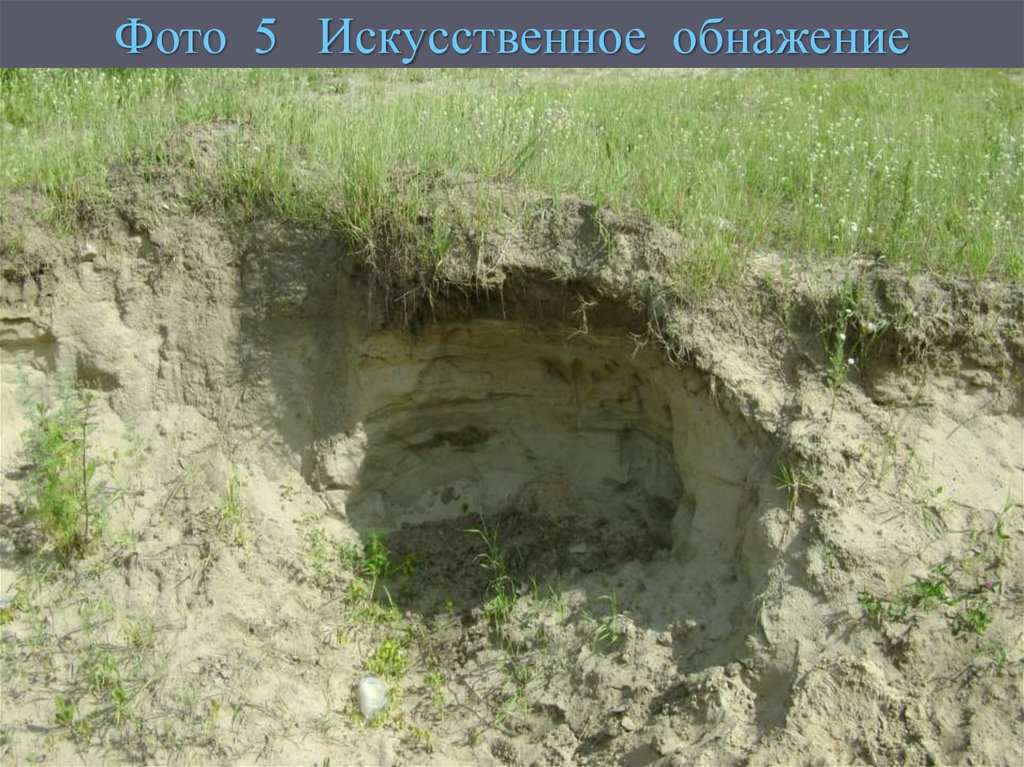

Фото 5 Искусственное обнажение

15.

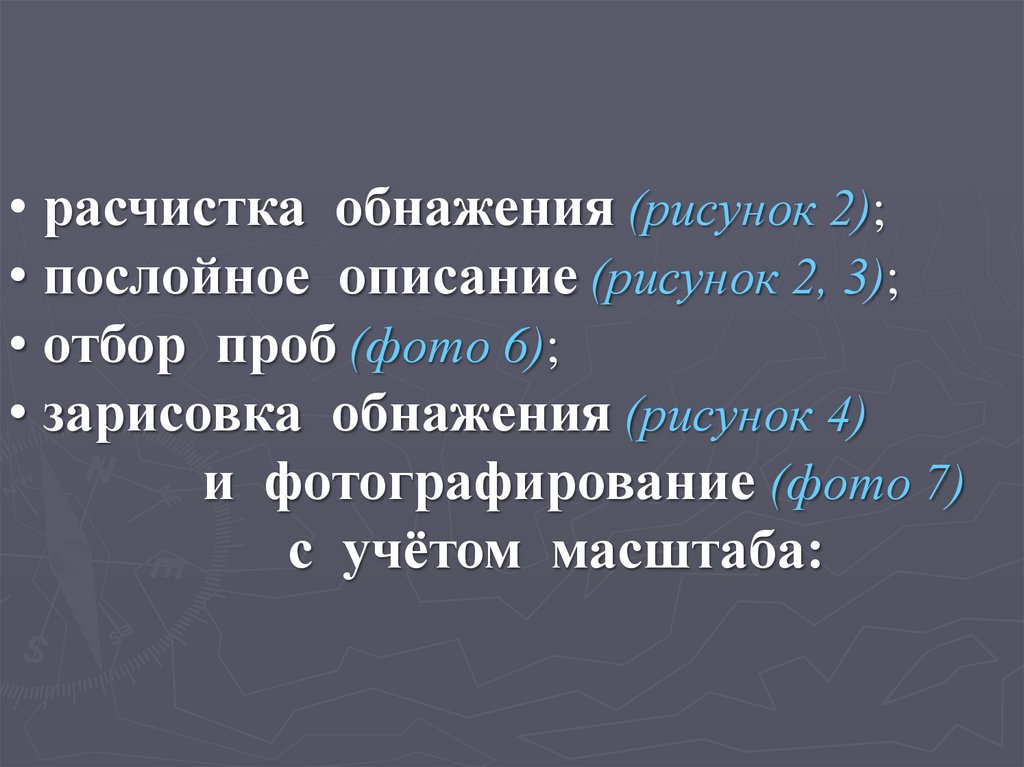

• расчистка обнажения (рисунок 2);
• послойное описание (рисунок 2, 3);
• отбор проб (фото 6);
• зарисовка обнажения (рисунок 4)
и фотографирование (фото 7)
с учётом масштаба:

16.

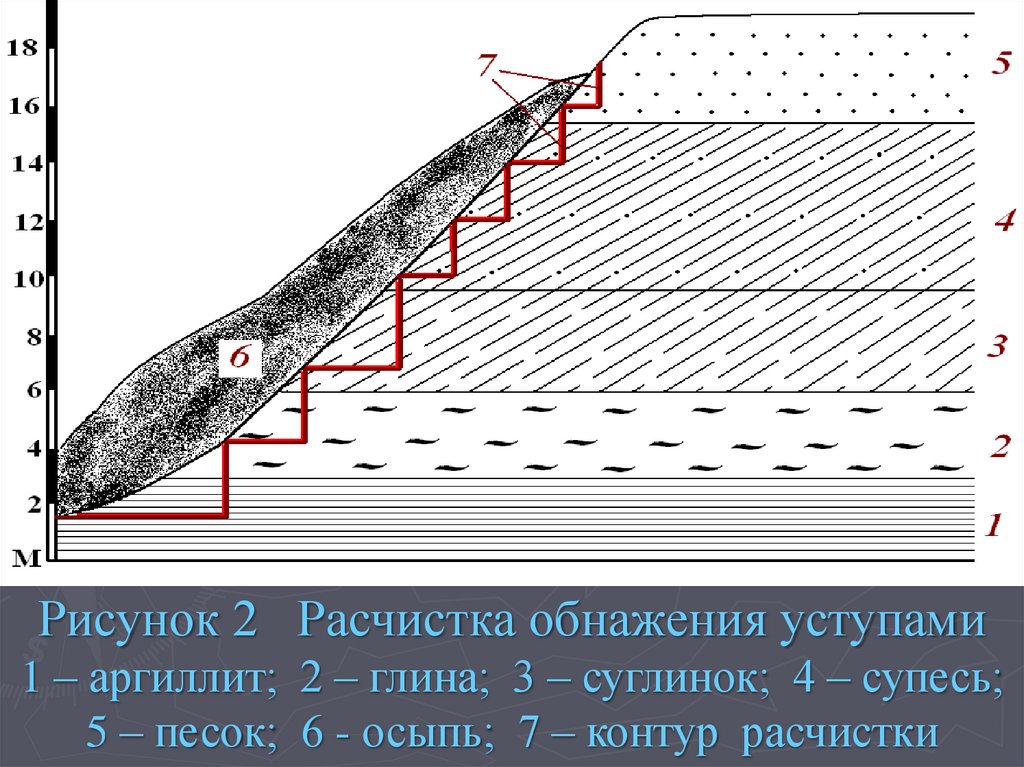

Рисунок 2 Расчистка обнажения уступами
1 – аргиллит; 2 – глина; 3 – суглинок; 4 – супесь;
5 – песок; 6 - осыпь; 7 – контур расчистки

17.

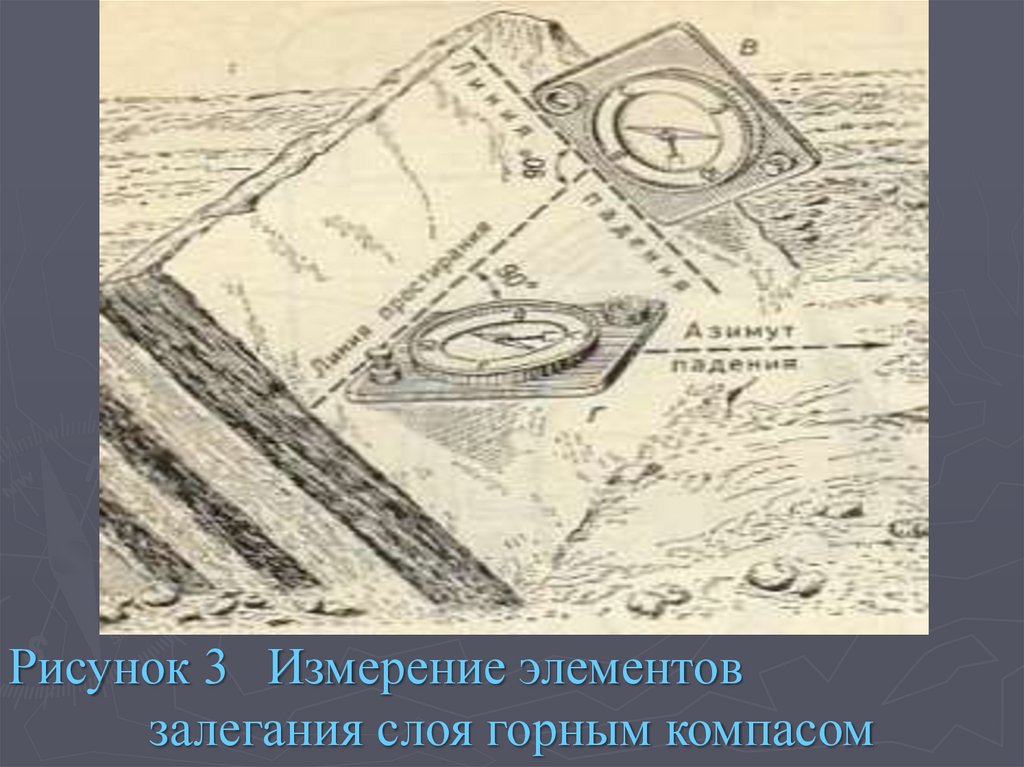

Рисунок 3 Измерение элементов
залегания слоя горным компасом

18.

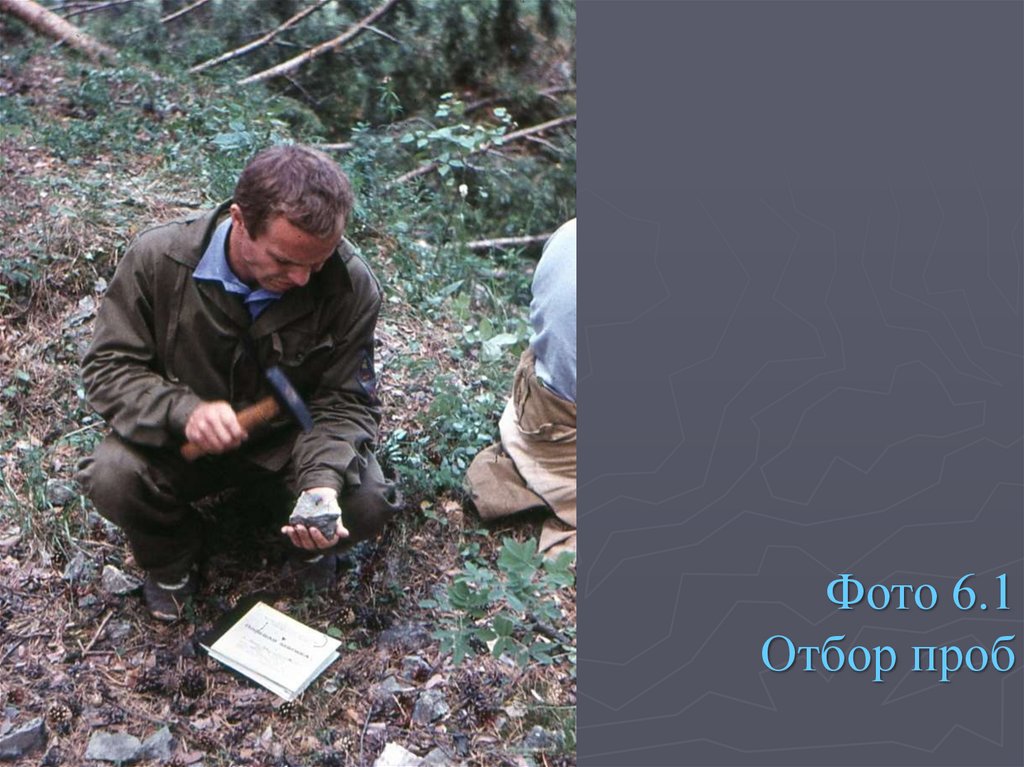

Фото 6.1
Отбор проб

19.

Фото 6.2 Отбор проб

20.

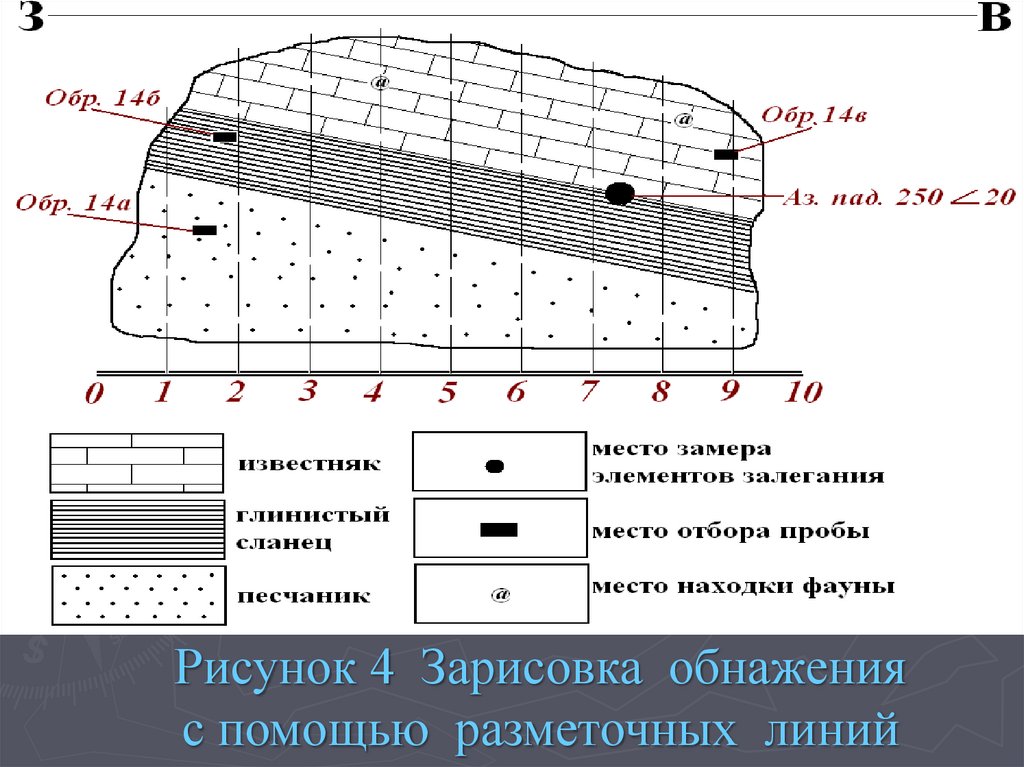

Рисунок 4 Зарисовка обнажения
с помощью разметочных линий

21.

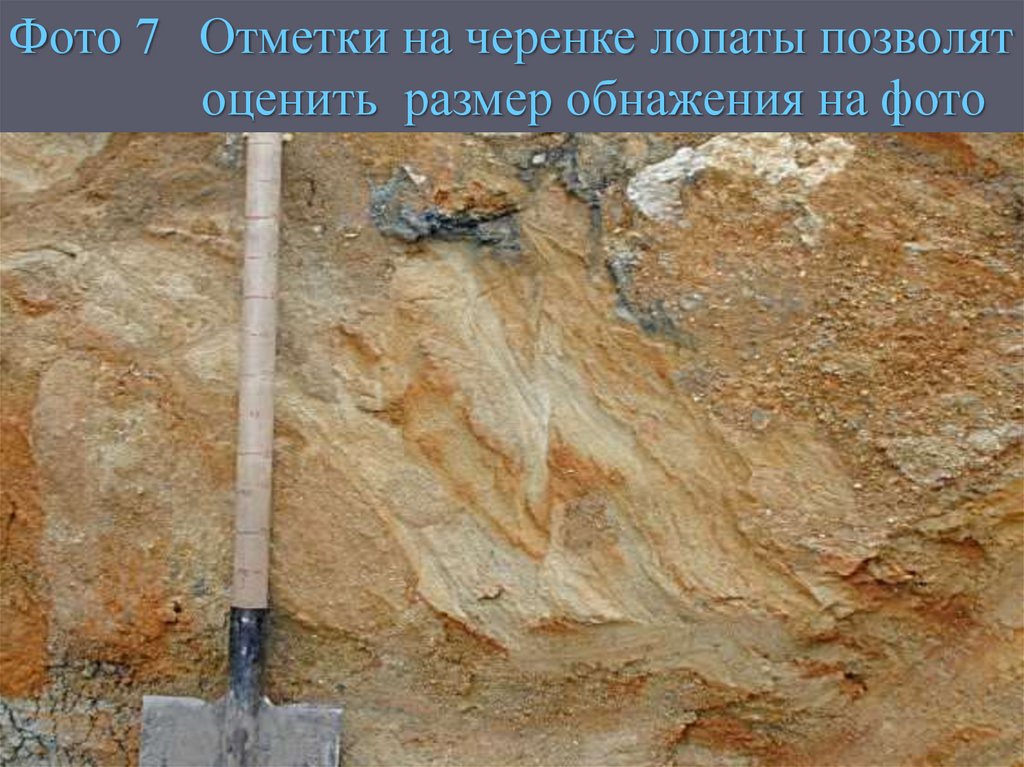

Фото 7 Отметки на черенке лопаты позволят
оценить размер обнажения на фото

22.

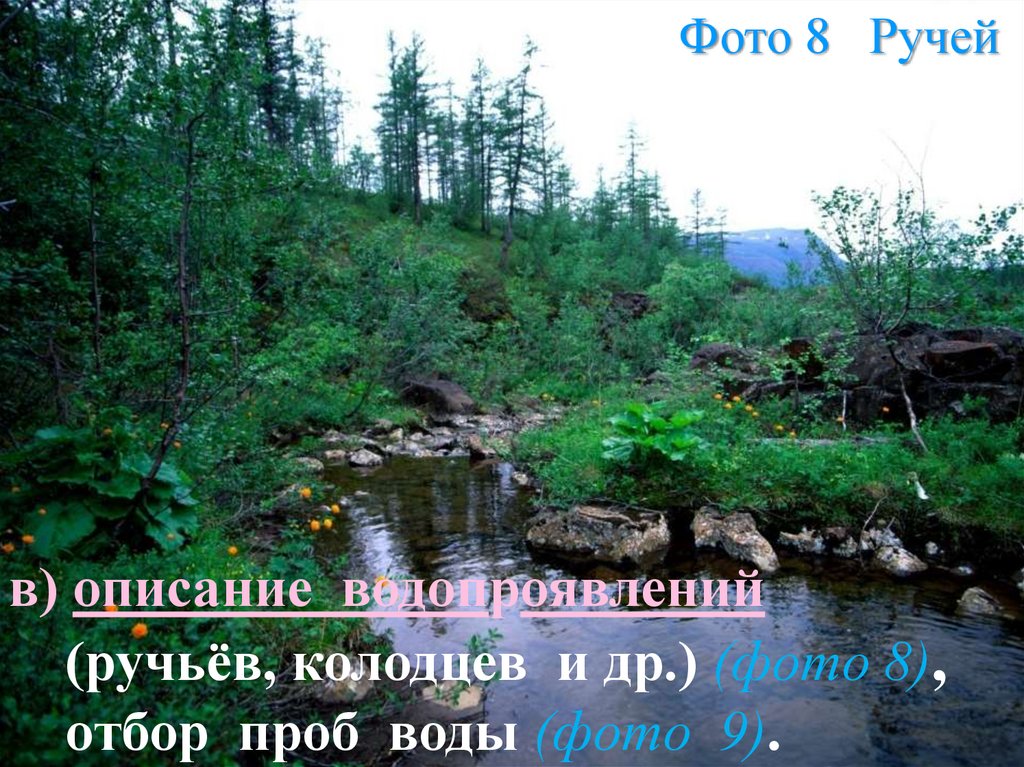

Фото 8 Ручей
в) описание водопроявлений
(ручьёв, колодцев и др.) (фото 8),
отбор проб воды (фото 9).

23.

Фото 9 Отбор проб воды

24.

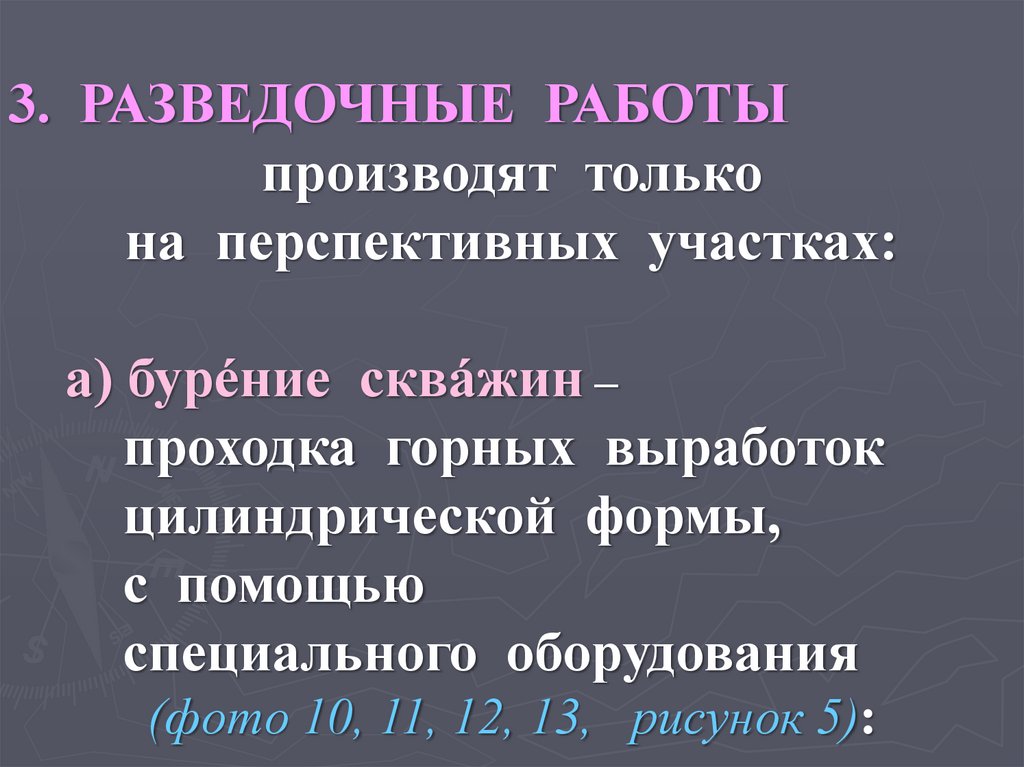

3. РАЗВЕДОЧНЫЕ РАБОТЫ
производят только
на перспективных участках:
а) бурéние сквáжин –
проходка горных выработок
цилиндрической формы,
с помощью
специального оборудования
(фото 10, 11, 12, 13, рисунок 5):

25.

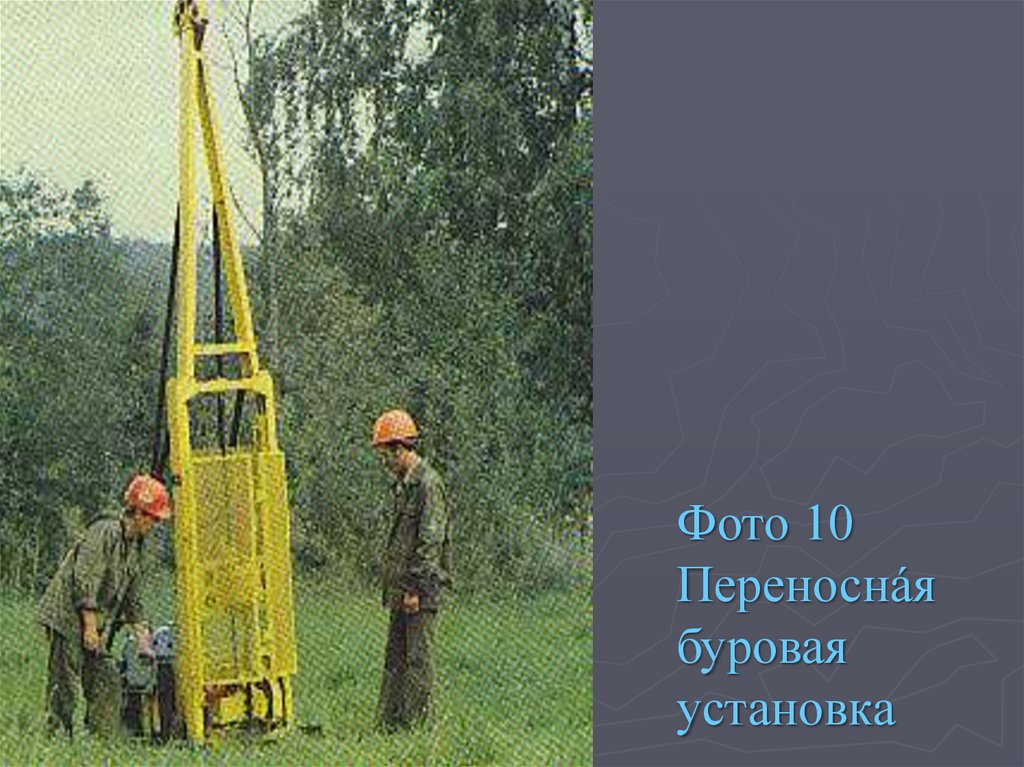

Фото 10
Переноснáя
буровая
установка

26.

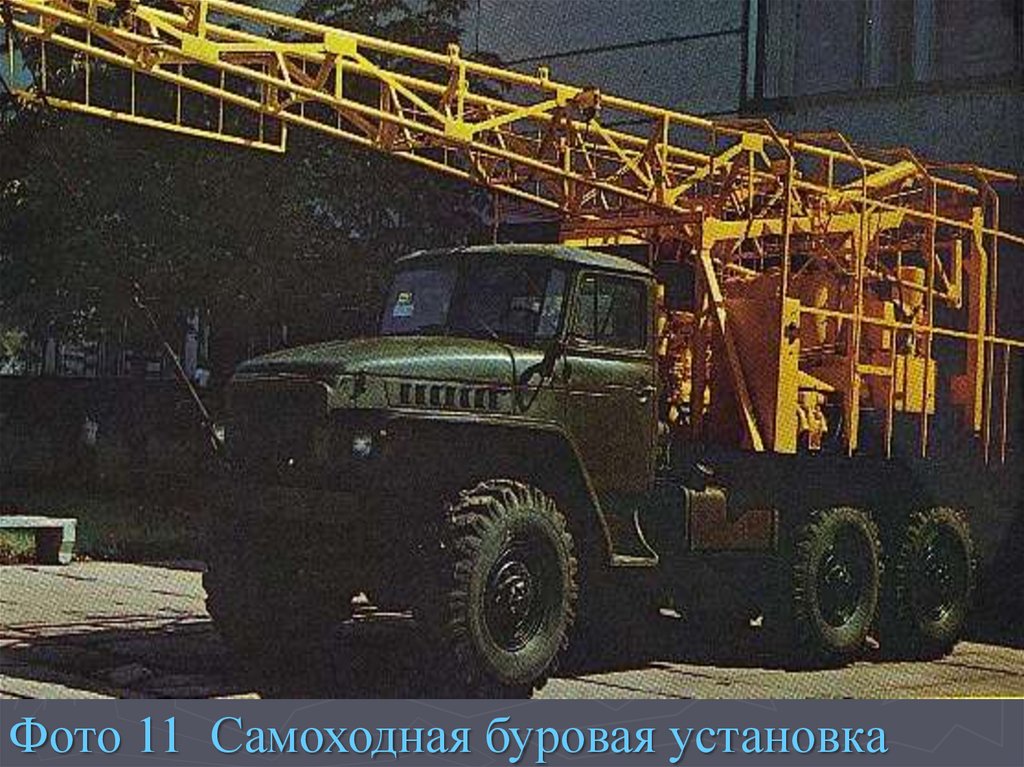

Фото 11 Самоходная буровая установка

27.

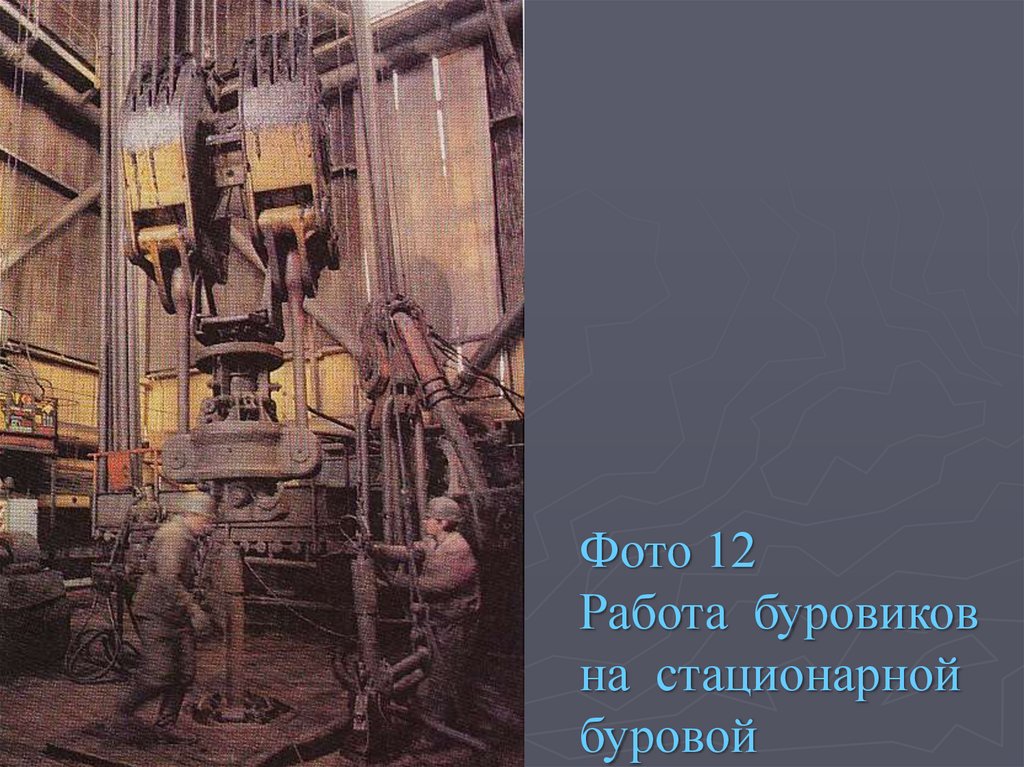

Фото 12
Работа буровиков
на стационарной
буровой

28.

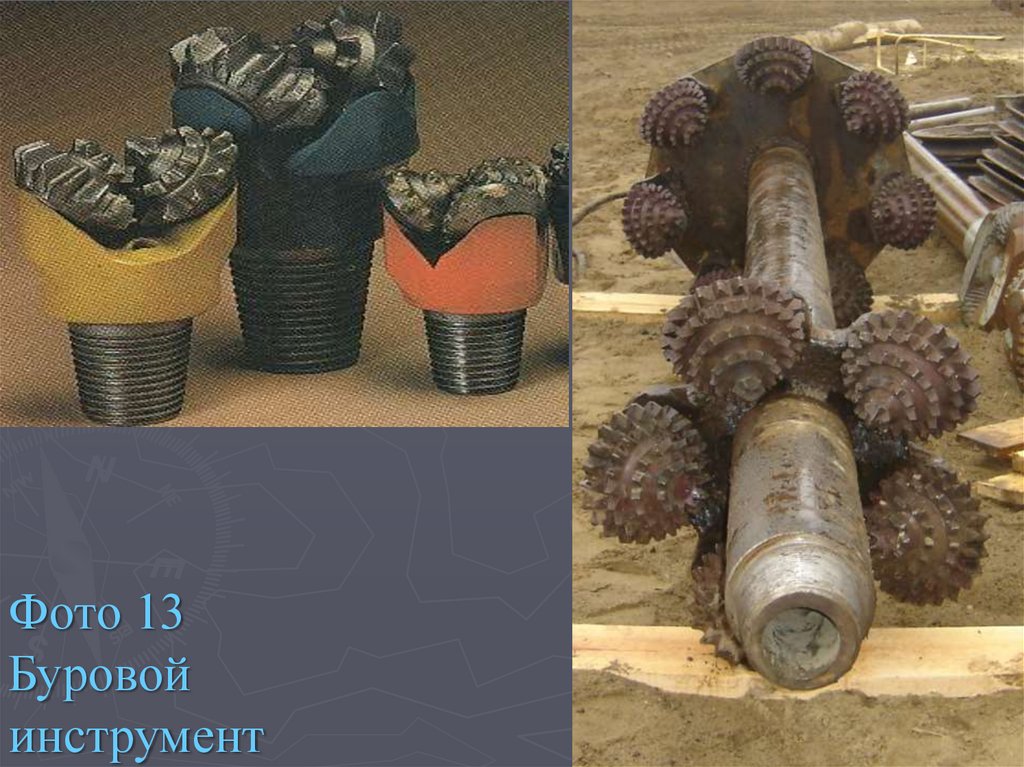

Фото 13
Буровой
инструмент

29.

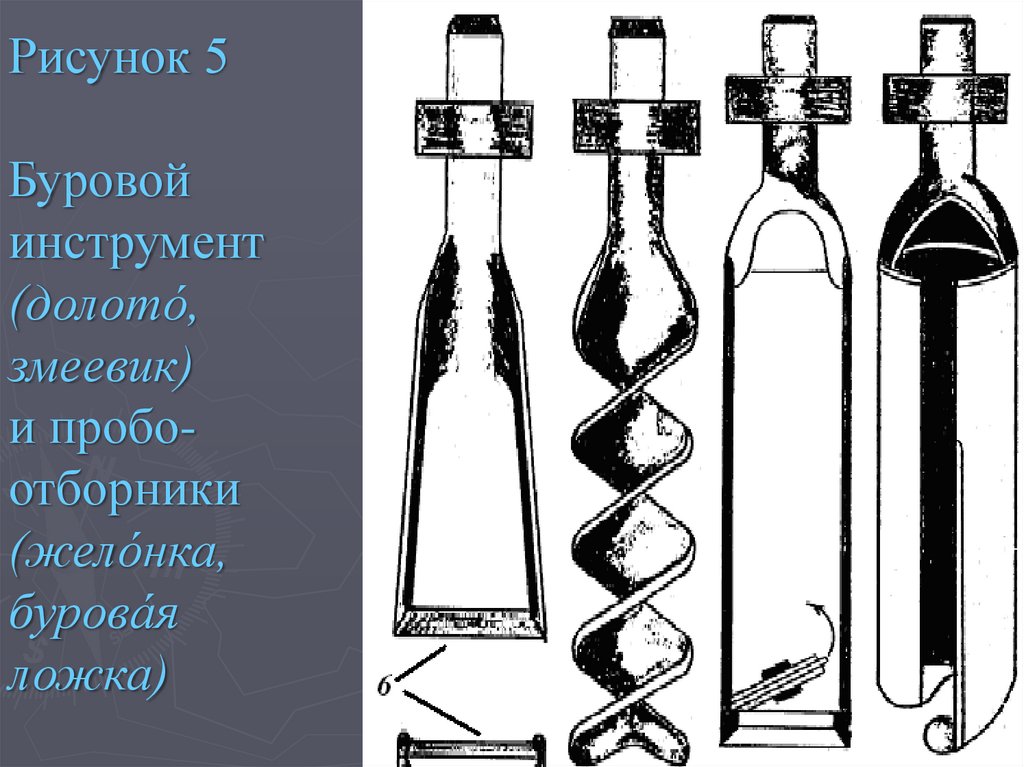

Рисунок 5
Буровой
инструмент
(долотó,
змеевик)
и пробоотборники
(желóнка,
буровáя
ложка)

30.

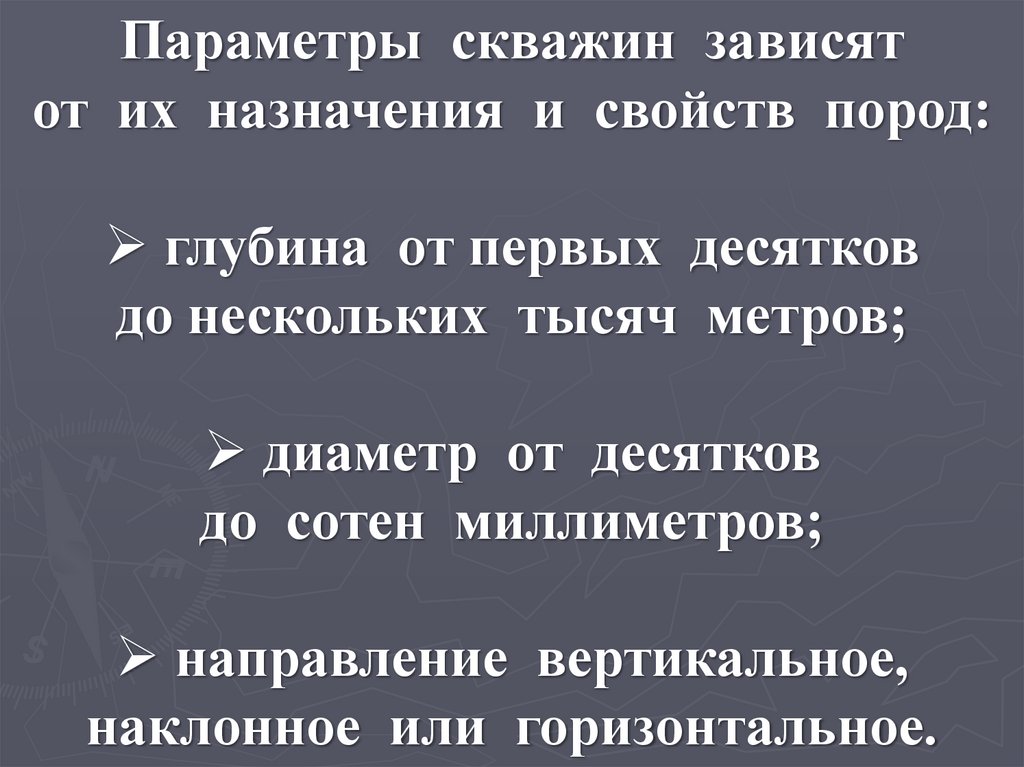

Параметры скважин зависят
от их назначения и свойств пород:
глубина от первых десятков
до нескольких тысяч метров;
диаметр от десятков
до сотен миллиметров;
направление вертикальное,
наклонное или горизонтальное.

31.

Из буровых скважин
отбирают пробы пород
в монолитном состоянии –
керн (фото 14)
или в нарушенном состоянии –
шлам (фото 15):

32.

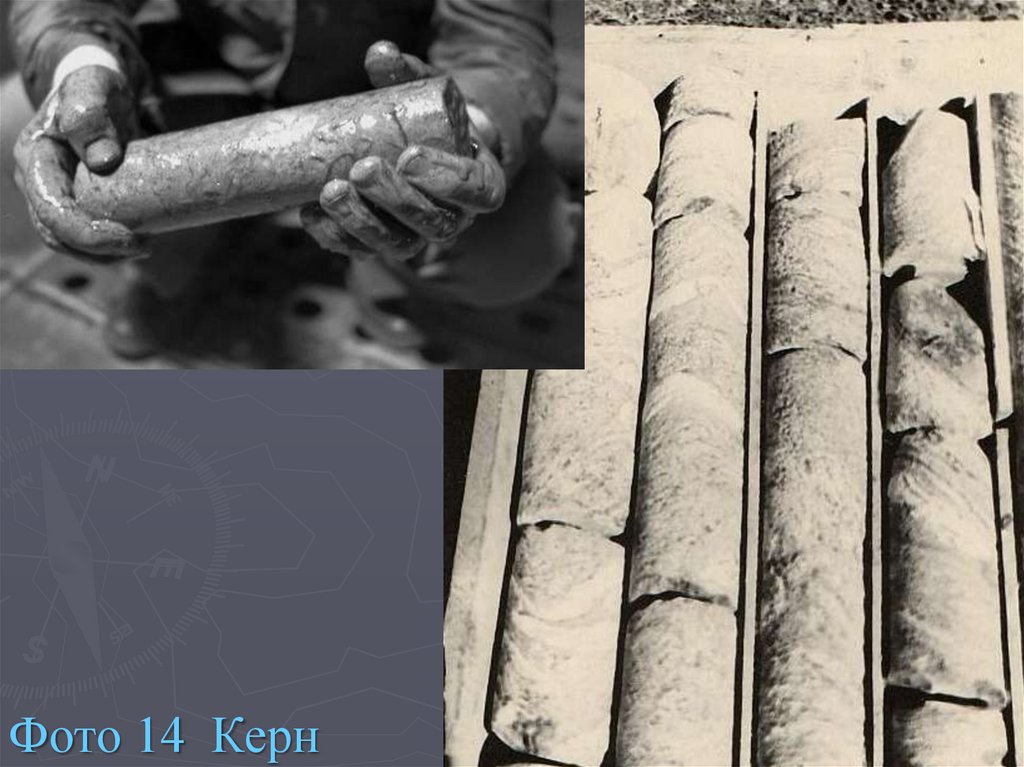

Фото 14 Керн

33.

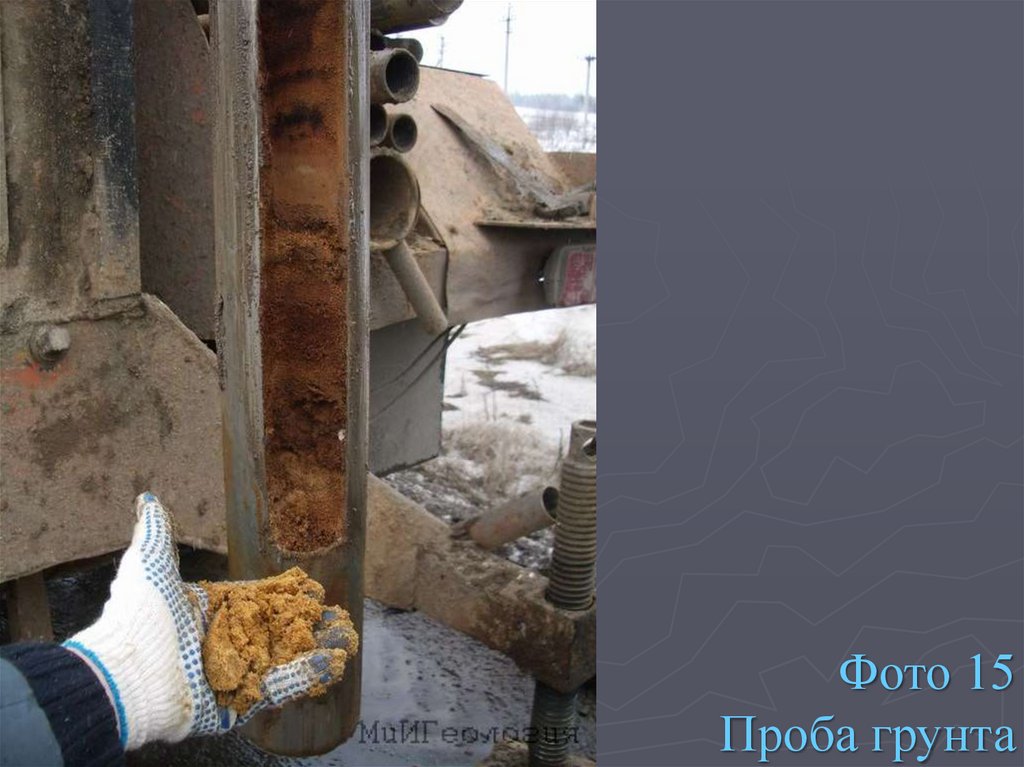

Фото 15
Проба грунта

34.

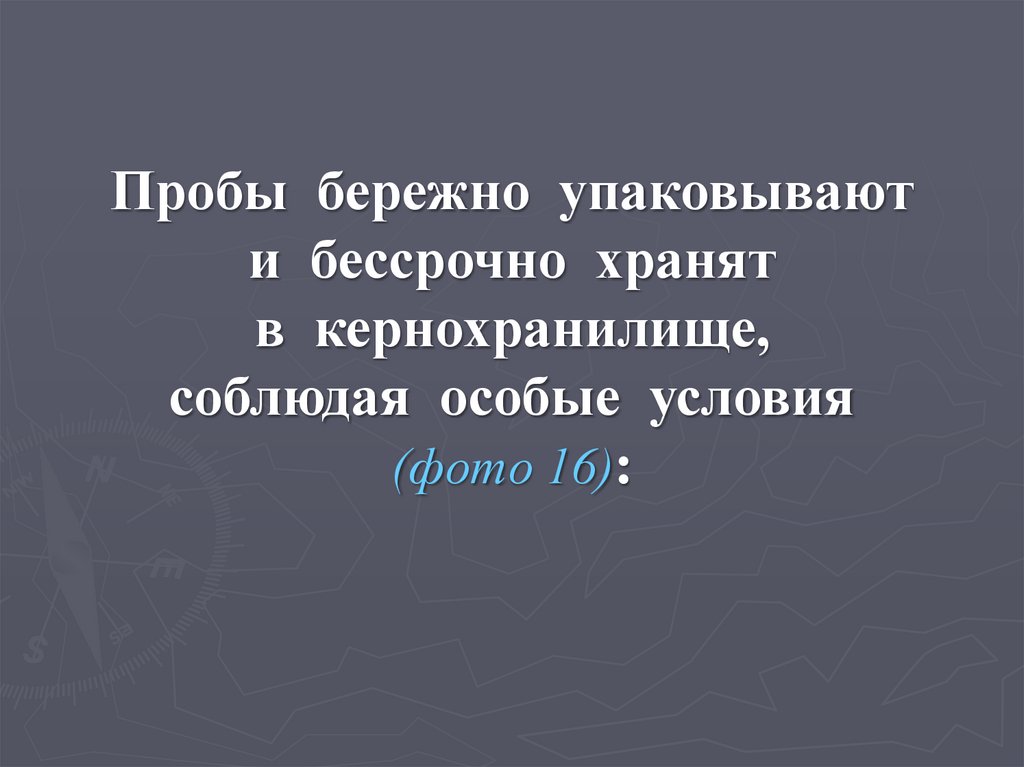

Пробы бережно упаковывают
и бессрочно хранят
в кернохранилище,
соблюдая особые условия
(фото 16):

35.

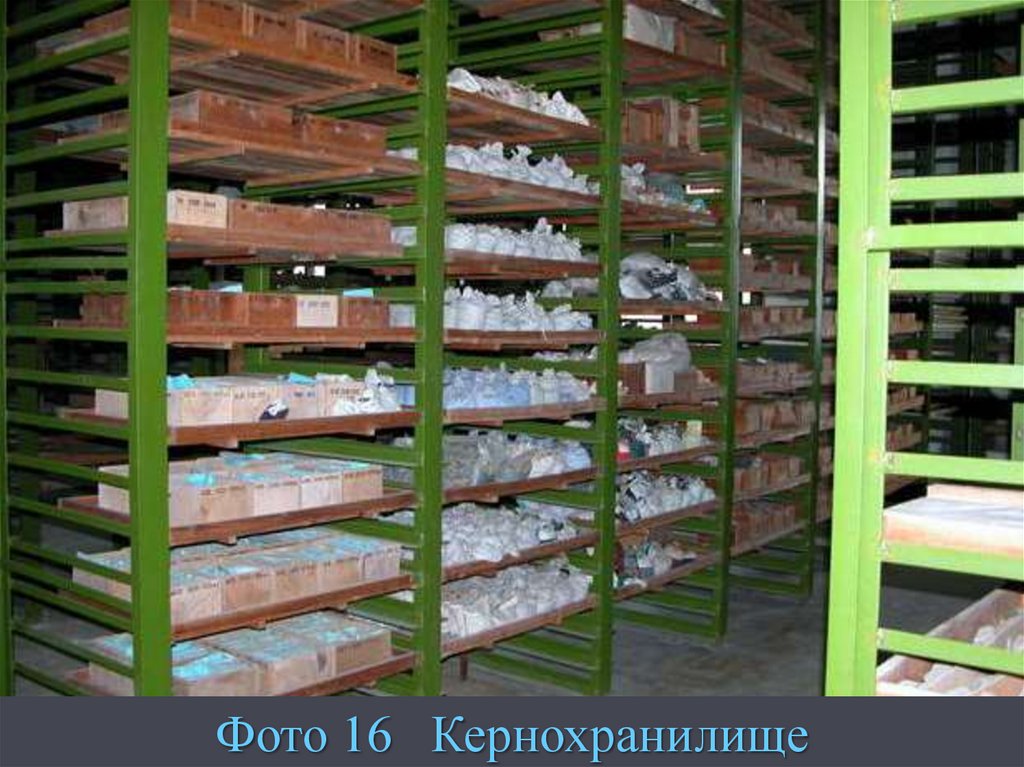

Фото 16 Кернохранилище

36.

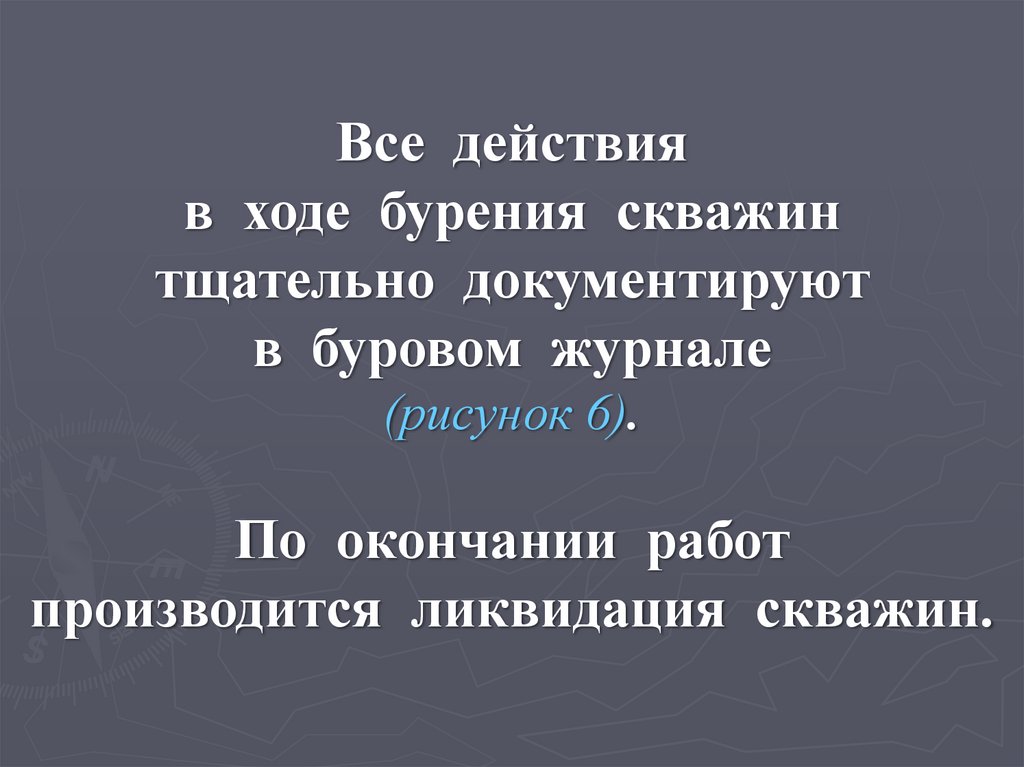

Все действия
в ходе бурения скважин
тщательно документируют
в буровом журнале
(рисунок 6).
По окончании работ
производится ликвидация скважин.

37.

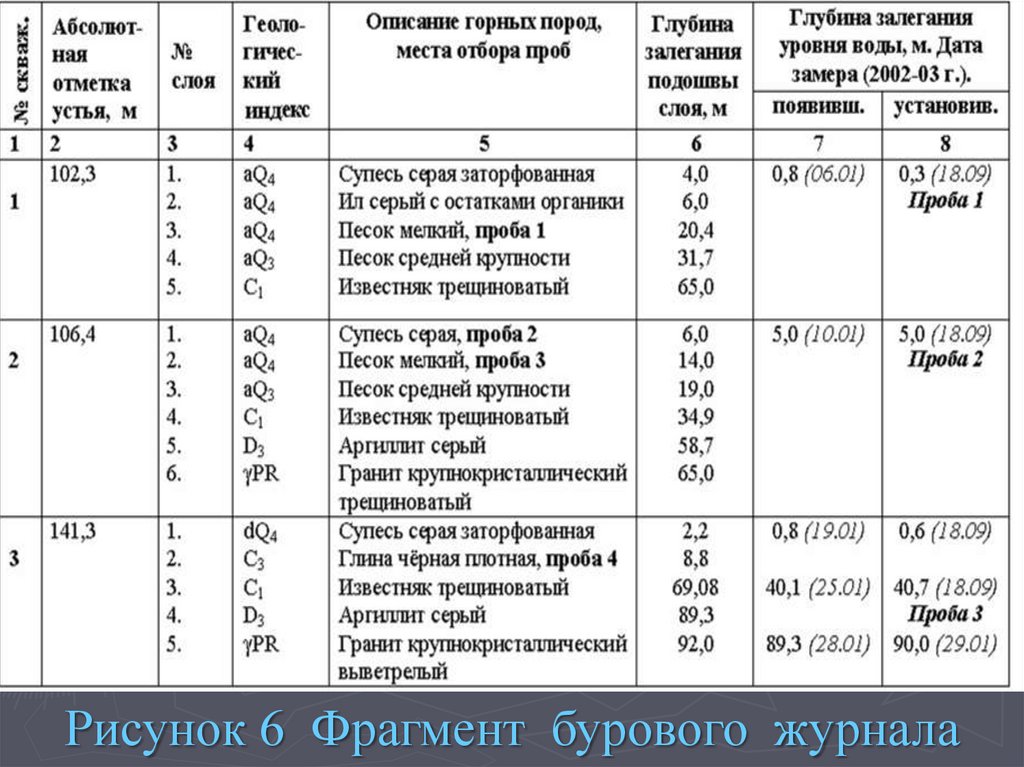

Рисунок 6 Фрагмент бурового журнала

38.

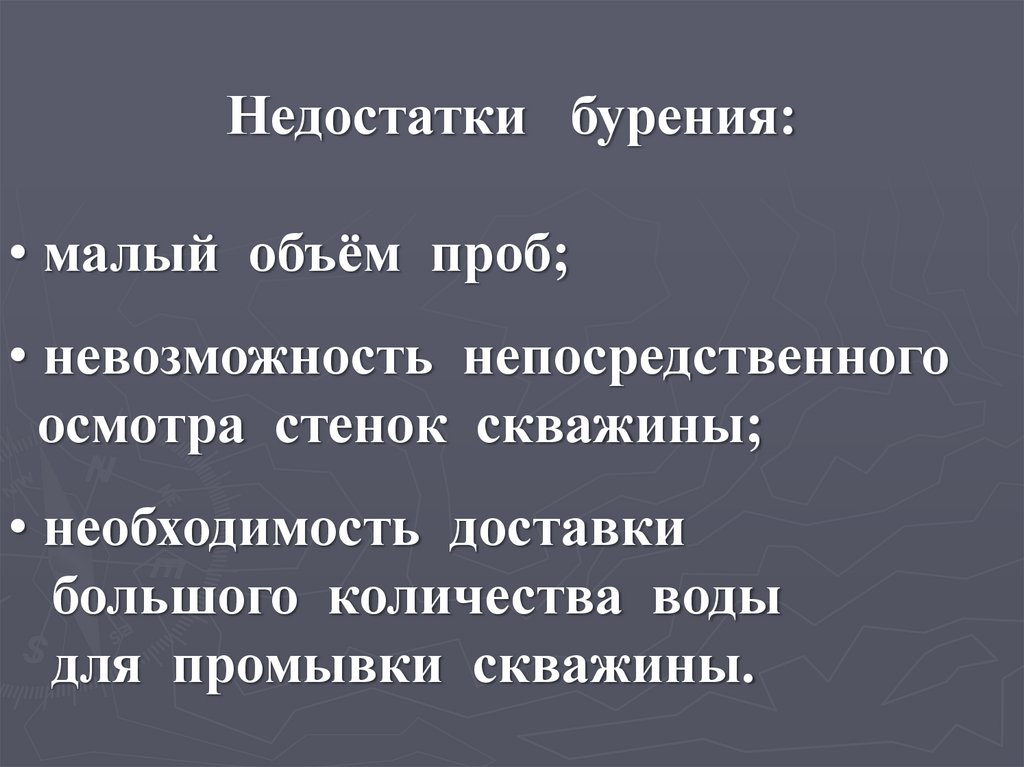

Недостатки бурения:
• малый объём проб;
• невозможность непосредственного
осмотра стенок скважины;
• необходимость доставки
большого количества воды
для промывки скважины.

39.

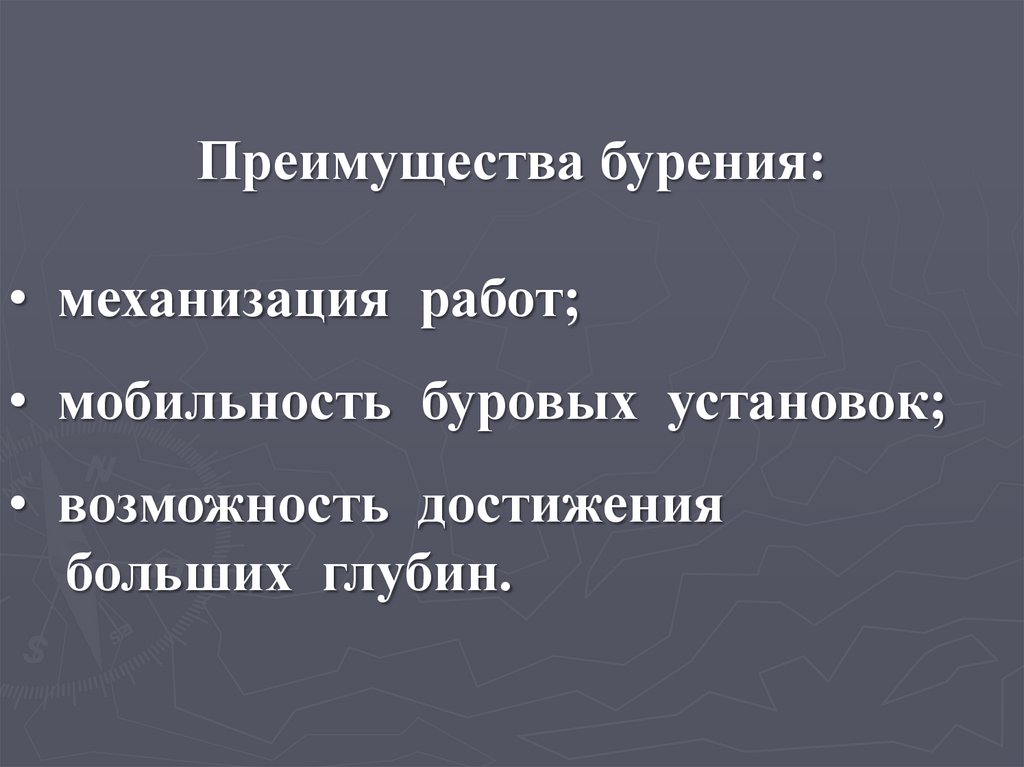

Преимущества бурения:
• механизация работ;
• мобильность буровых установок;
• возможность достижения
больших глубин.

40.

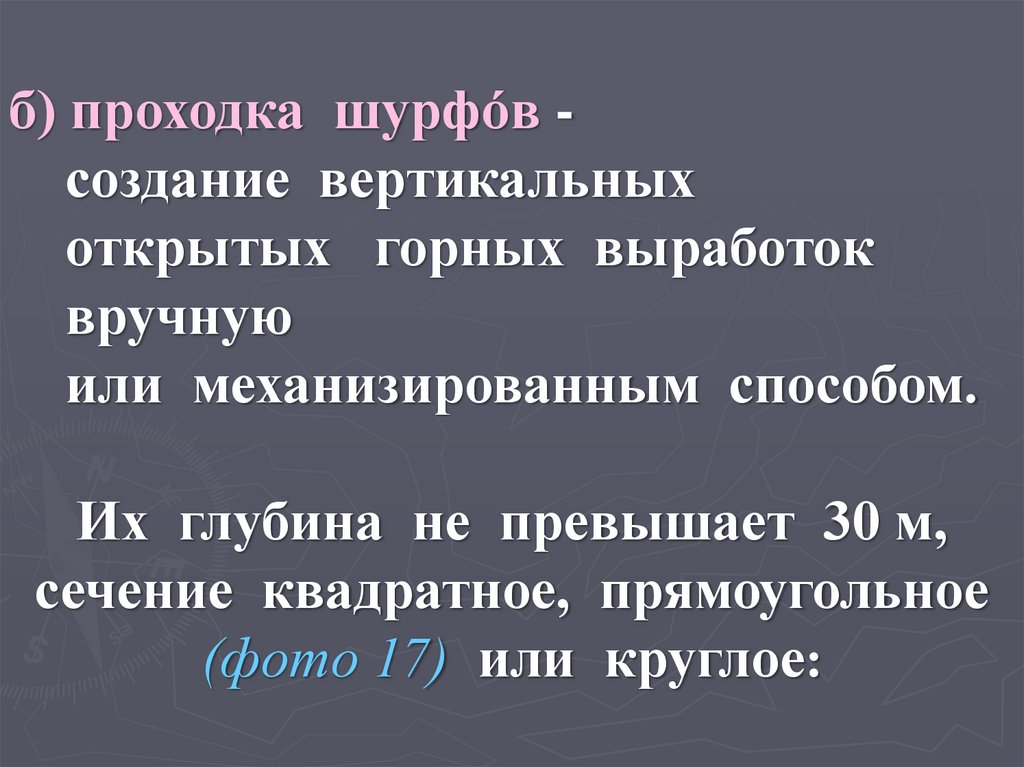

б) проходка шурфóв создание вертикальных
открытых горных выработок
вручную
или механизированным способом.
Их глубина не превышает 30 м,
сечение квадратное, прямоугольное
(фото 17) или круглое:

41.

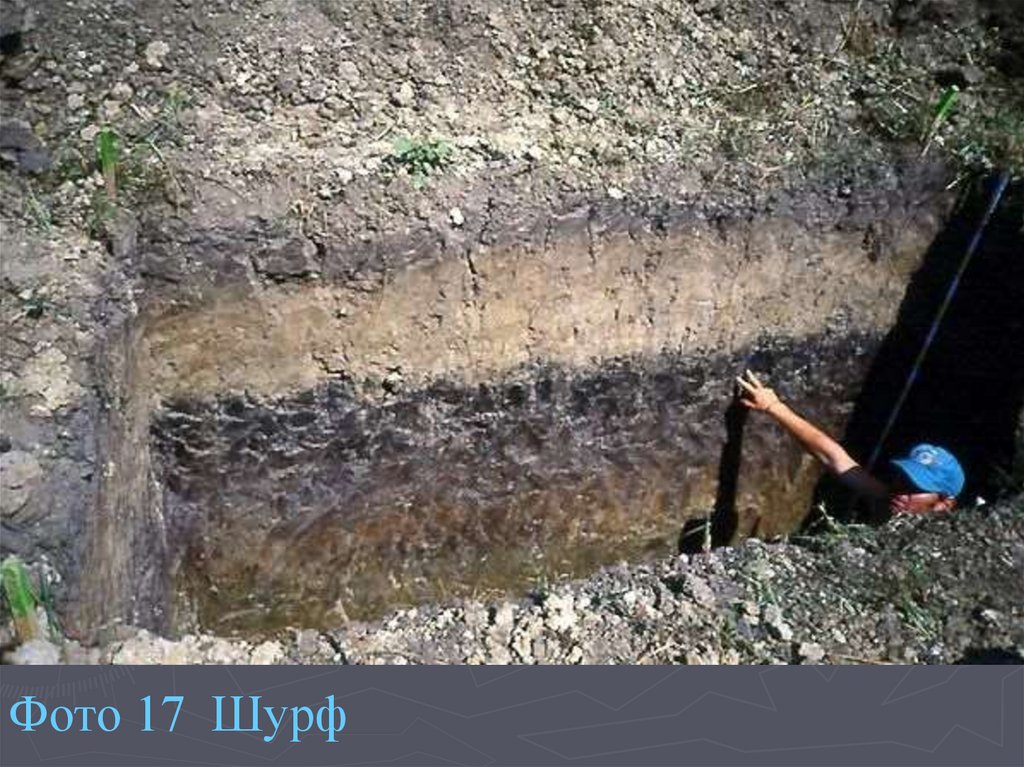

Фото 17 Шурф

42.

Преимущества шурфов:
• возможность непосредственного
осмотра стенок
(фото 17, 18, рисунок 7);
• возможность отбора проб
любого объёма
и в любом состоянии –
нарушенном и монолитном
(рисунок 8, фото 18, 19):

43.

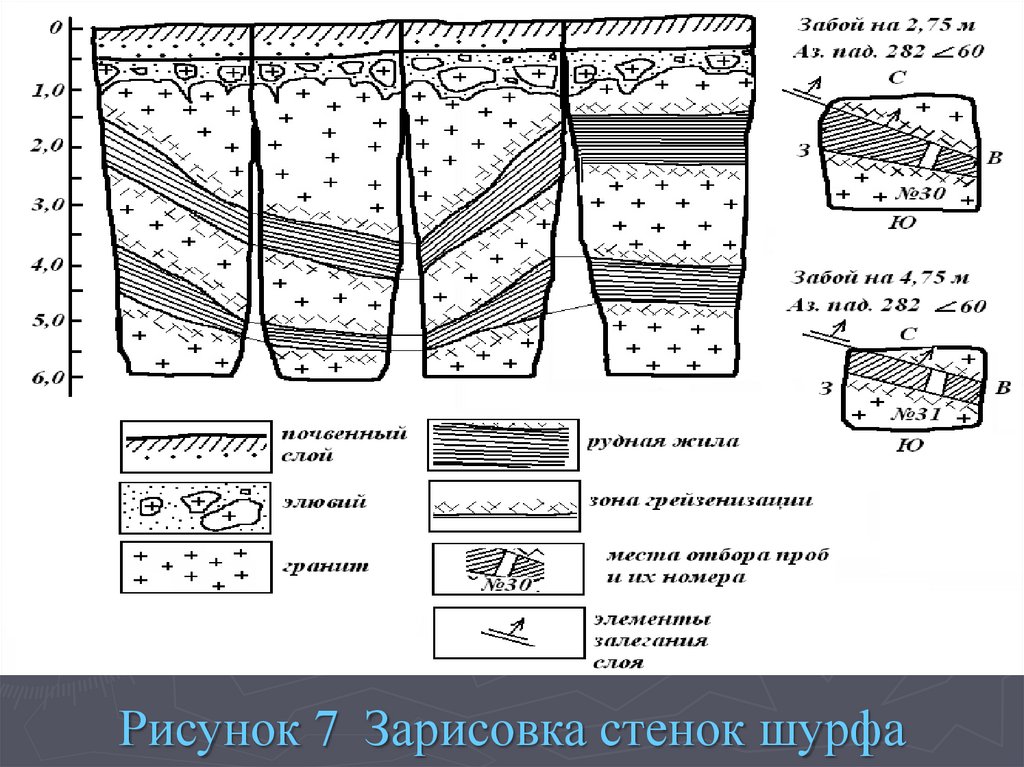

Рисунок 7 Зарисовка стенок шурфа

44.

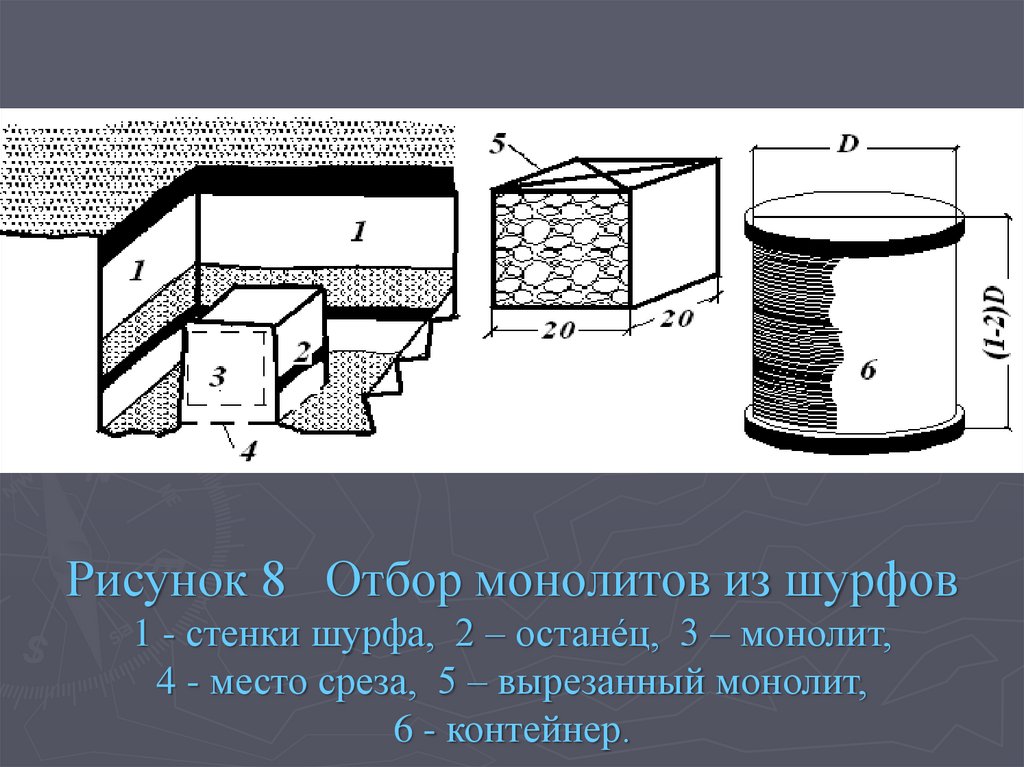

Рисунок 8 Отбор монолитов из шурфов
1 - стенки шурфа, 2 – останéц, 3 – монолит,
4 - место среза, 5 – вырезанный монолит,
6 - контейнер.

45.

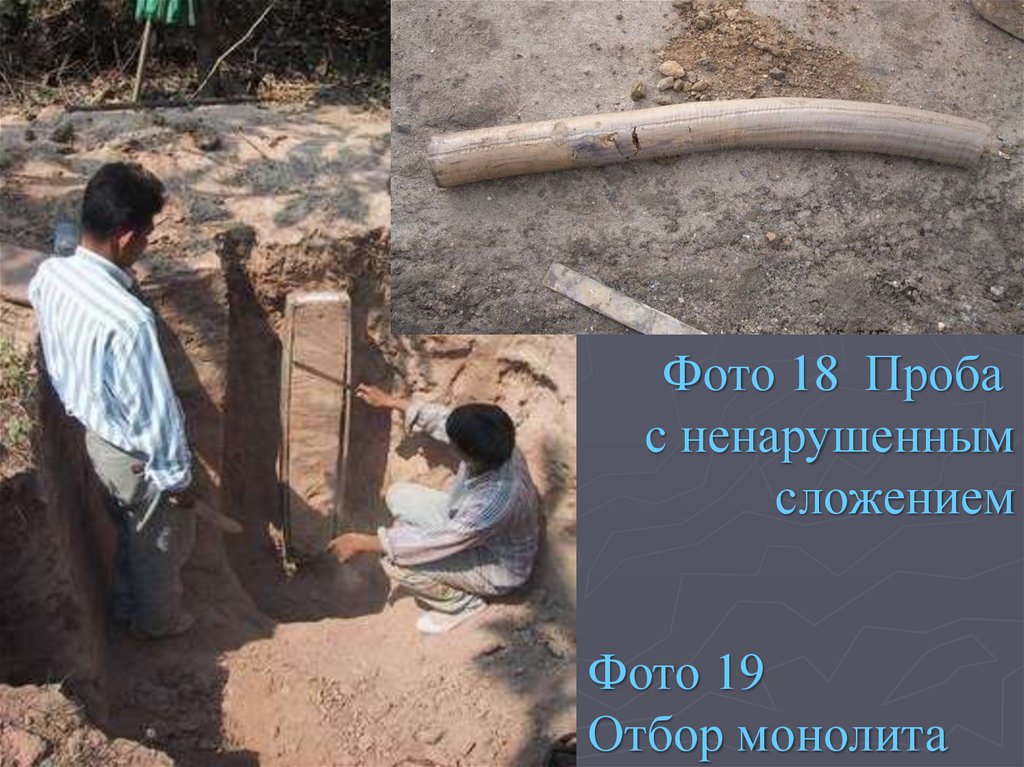

Фото 18 Проба
с ненарушенным
сложением
Фото 19
Отбор монолита

46.

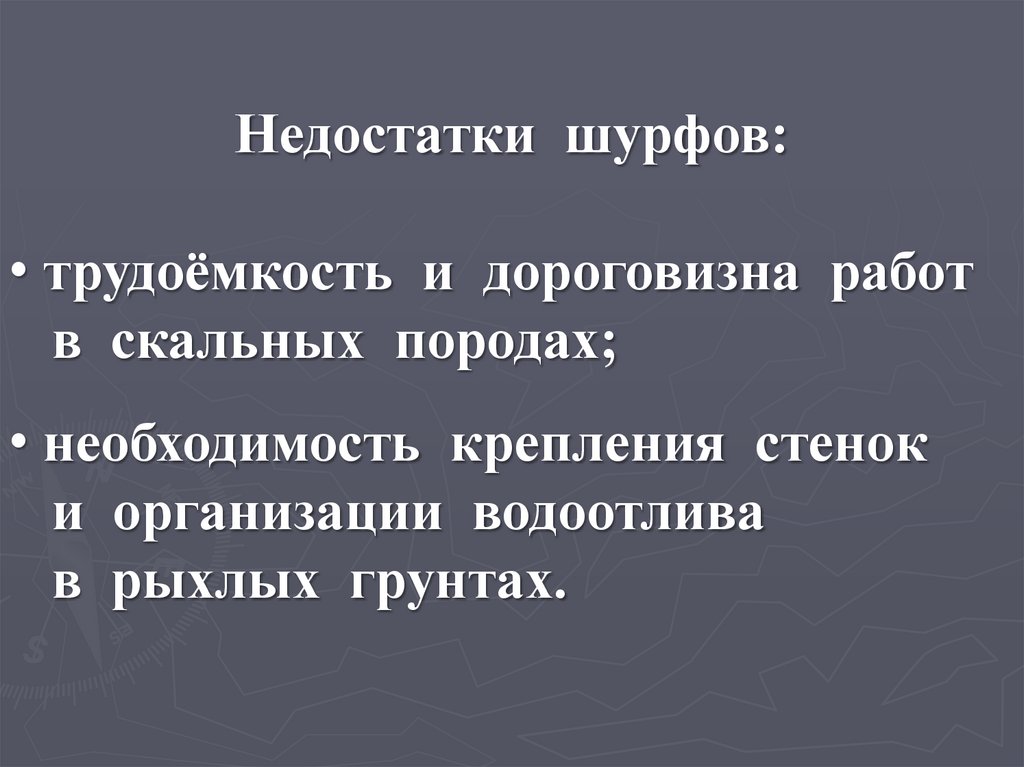

Недостатки шурфов:
• трудоёмкость и дороговизна работ
в скальных породах;
• необходимость крепления стенок
и организации водоотлива
в рыхлых грунтах.

47.

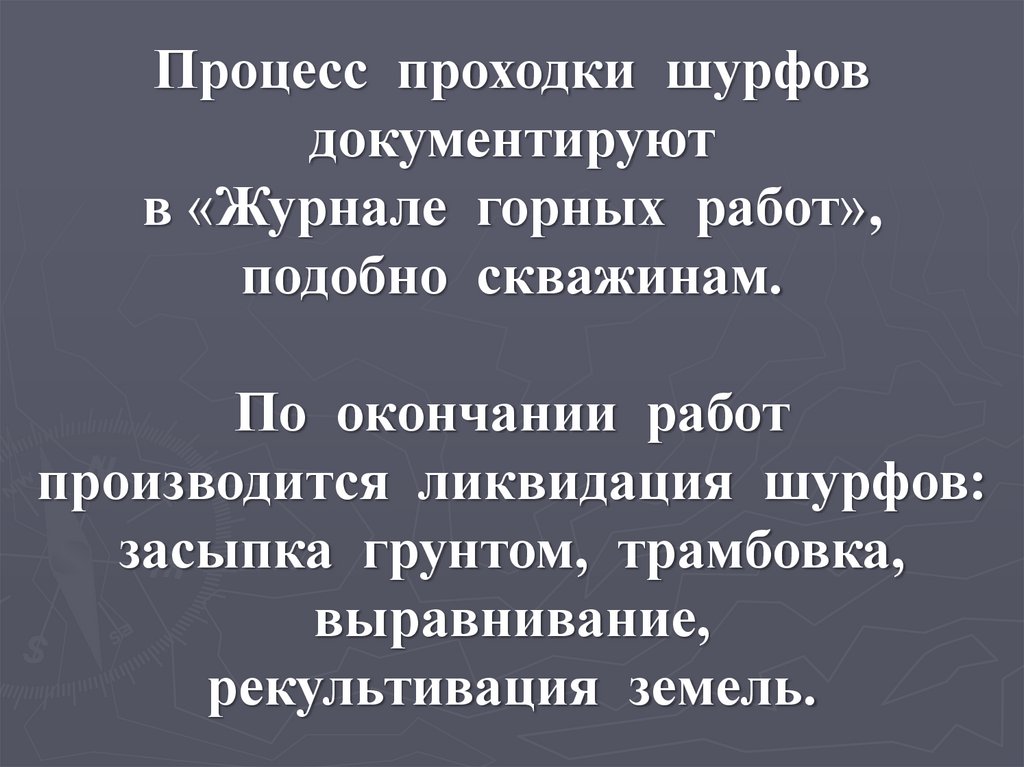

Процесс проходки шурфов
документируют
в «Журнале горных работ»,
подобно скважинам.
По окончании работ
производится ликвидация шурфов:
засыпка грунтом, трамбовка,
выравнивание,
рекультивация земель.

48.

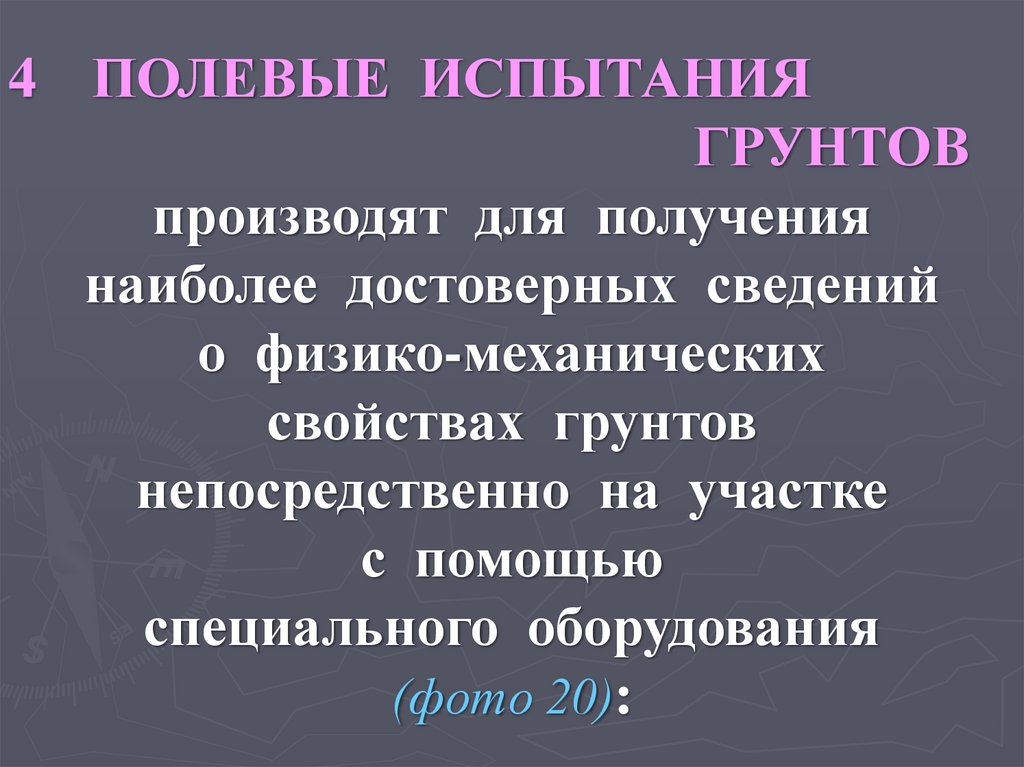

4 ПОЛЕВЫЕ ИСПЫТАНИЯ
ГРУНТОВ
производят для получения
наиболее достоверных сведений
о физико-механических
свойствах грунтов
непосредственно на участке
с помощью
специального оборудования
(фото 20):

49.

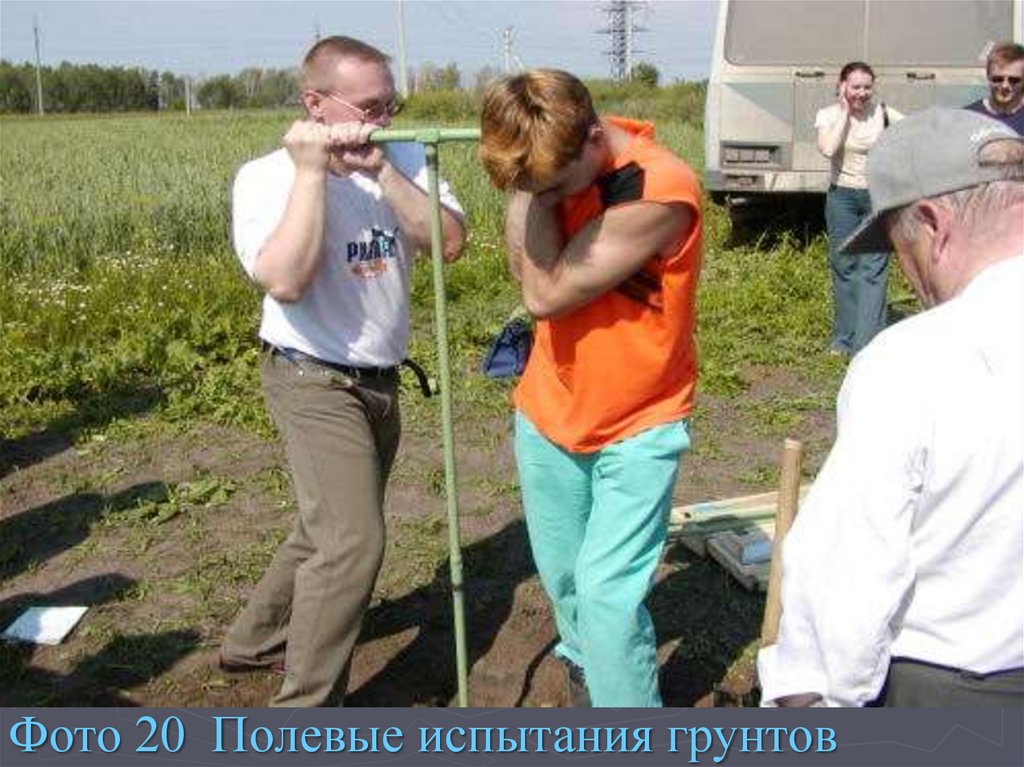

Фото 20 Полевые испытания грунтов

50.

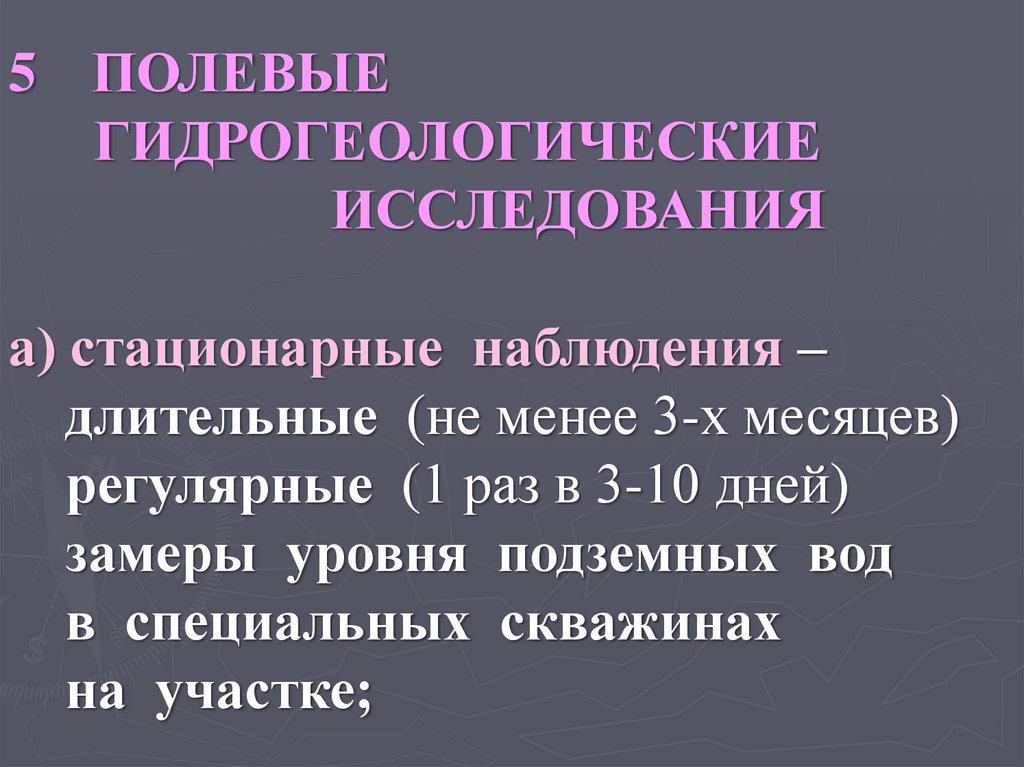

5 ПОЛЕВЫЕ
ГИДРОГЕОЛОГИЧЕСКИЕ
ИССЛЕДОВАНИЯ
а) стационарные наблюдения –
длительные (не менее 3-х месяцев)
регулярные (1 раз в 3-10 дней)
замеры уровня подземных вод
в специальных скважинах
на участке;

51.

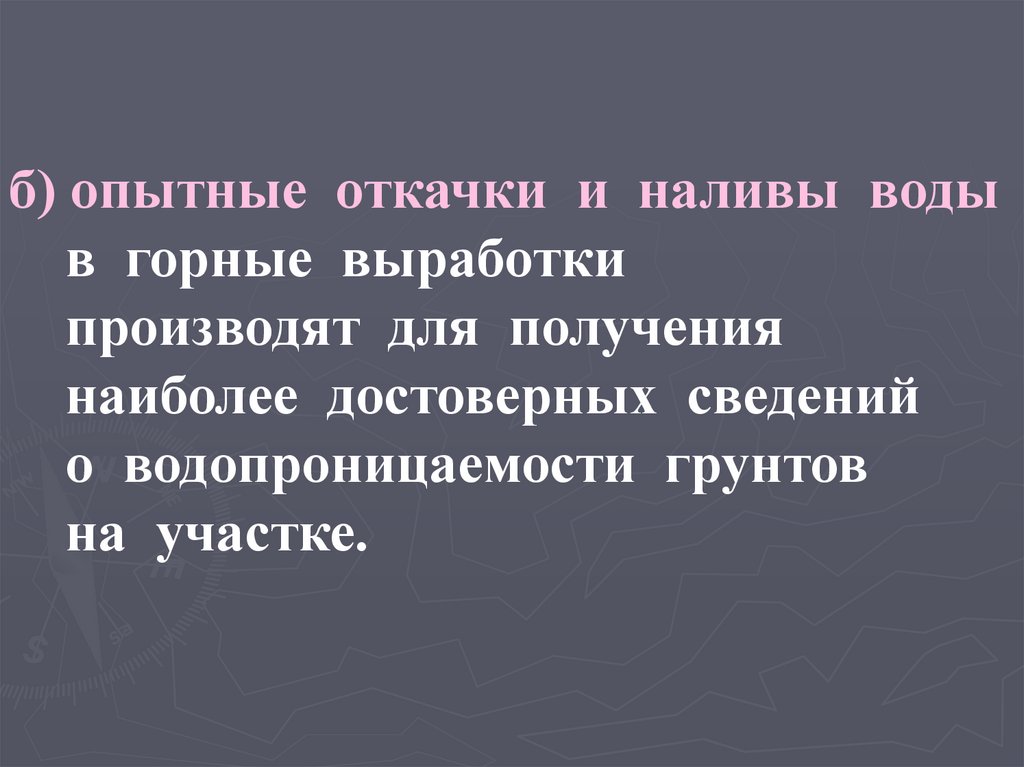

б) опытные откачки и наливы воды
в горные выработки
производят для получения
наиболее достоверных сведений
о водопроницаемости грунтов
на участке.

52.

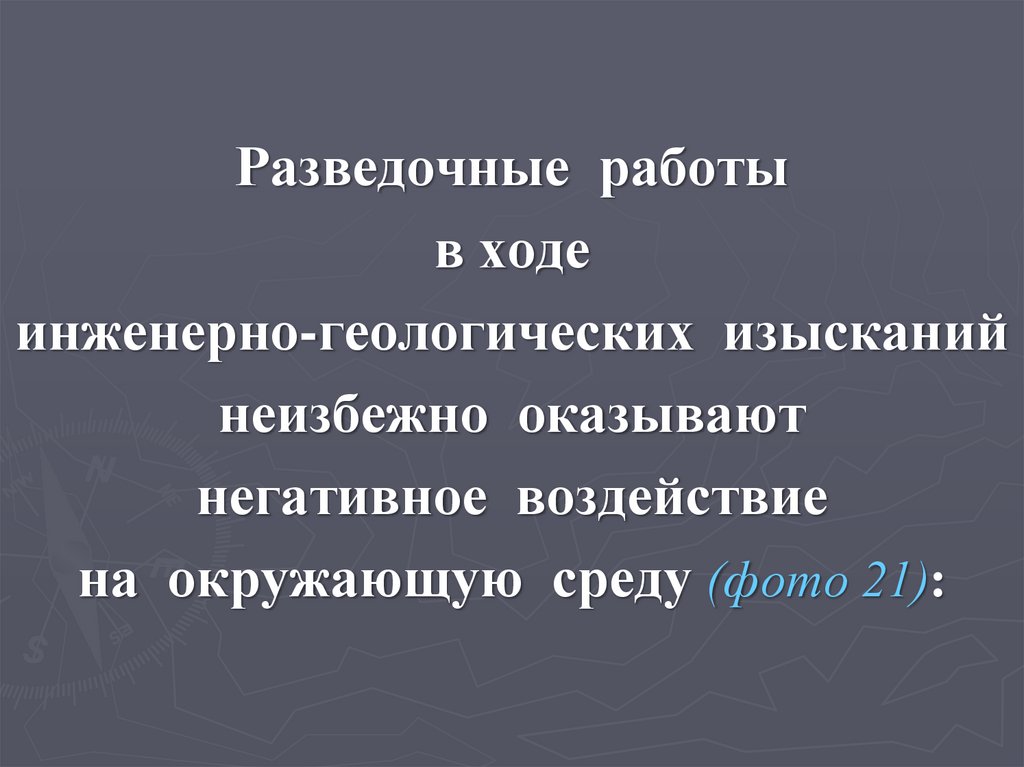

Разведочные работы
в ходе
инженерно-геологических изысканий
неизбежно оказывают
негативное воздействие
на окружающую среду (фото 21):

53.

Фото 21 Загрязнение окружающей среды

54.

Поэтому полевые работы
считаются законченными
только после того, как из выработок
извлечены инструменты,
обсадные трубы и прочие материалы.
Выработки должны быть ликвидированы,
поверхность земли выровнена.
Качество работ по восстановлению среды
подтверждается заключением
экологической проверки.
