Изображение пространства. Сетка Альберти

1. Изображение пространства. Сетка Альберти

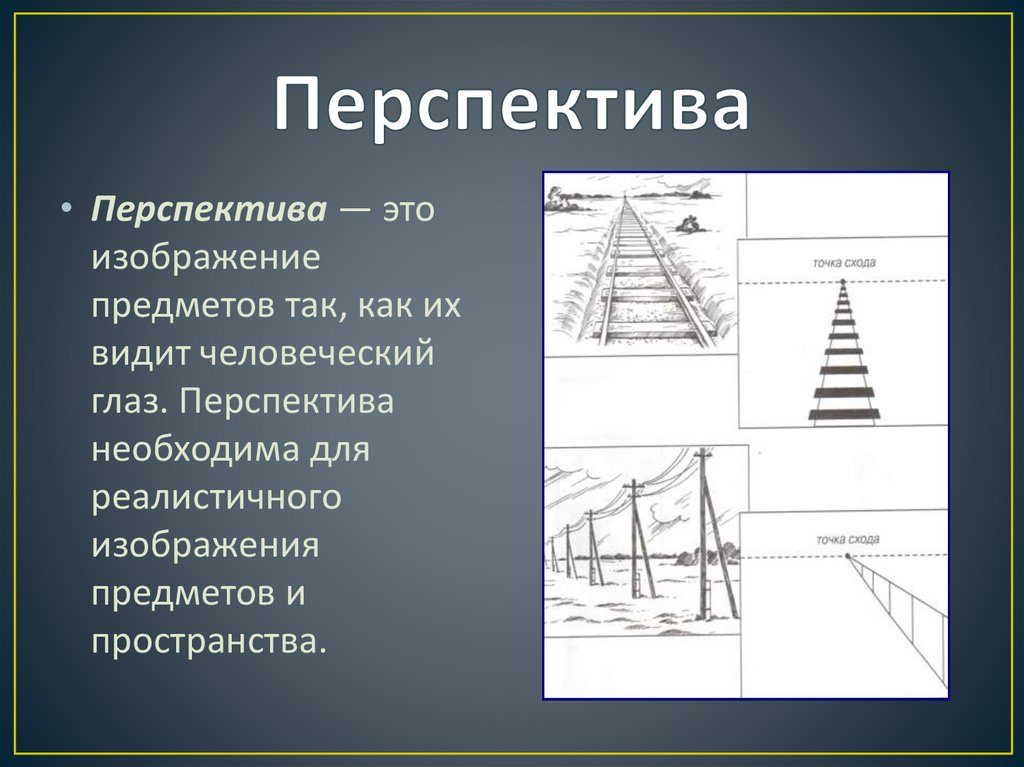

2. Перспектива

• Перспектива — это
предметов так, как их
видит человеческий
глаз. Перспектива
необходима для
реалистичного
изображения
предметов и
пространства.

3. Настенная роспись. Древний Египет

В Древнем Египте изображение
пространства как такового
отсутствует. Лица изображались в
профиль, а положение людей
одинаково. Все изображения
располагались рядами фризами. Фриз — это
декоративная композиция в виде
горизонтальной полосы или
ленты, украшающей ту или иную
часть архитектурного сооружения.
При этом величина фигуры
показывала не насколько предмет
приближен/отдален, а
социальный статус и значимость
фигуры: самыми крупными были
боги и фараоны. И не важно какое
место в пространстве они
занимали.

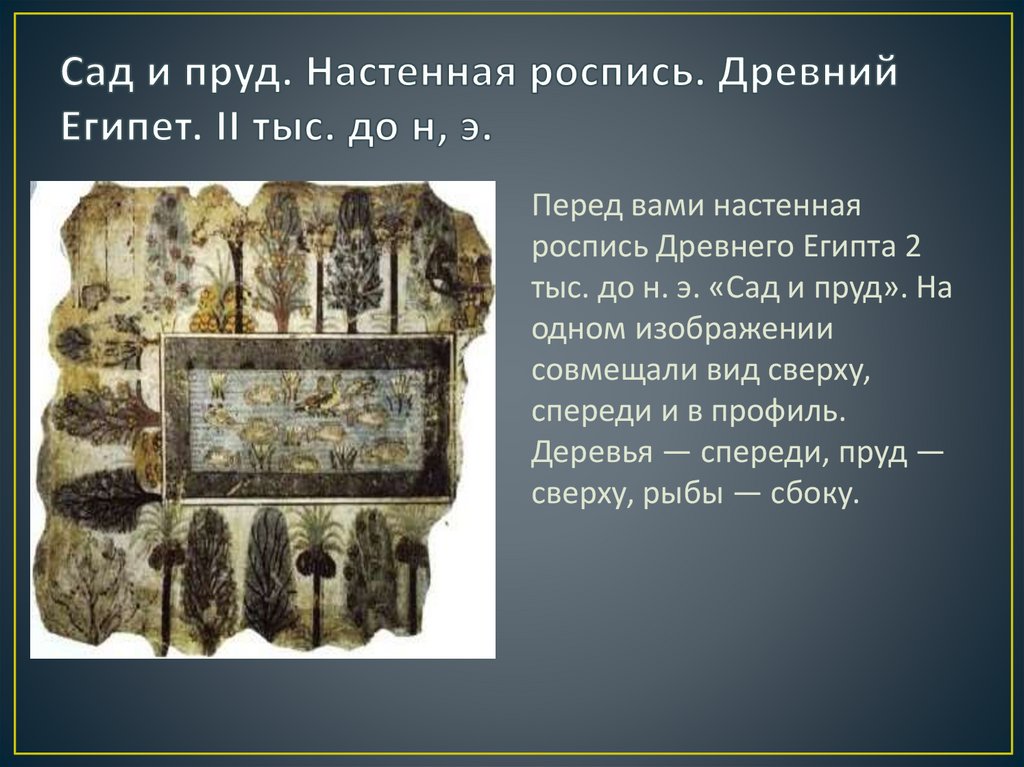

4. Сад и пруд. Настенная роспись. Древний Египет. II тыс. до н, э.

Перед вами настенная
роспись Древнего Египта 2
тыс. до н. э. «Сад и пруд». На
одном изображении
совмещали вид сверху,
спереди и в профиль.
Деревья — спереди, пруд —
сверху, рыбы — сбоку.

5.

Настенная роспись. Древний Египет

6. Чудо архангела Михаила о флоре и лавре. Икона. Россия. XV в.

У пространства иконы свои
законы построения. Икона
будто открывается навстречу
стоящему перед ней
человеку. Линии в иконе,
если их продолжить,
сходятся впереди — на
молящемся человеке, как бы
замыкаются им и, наоборот
расширяются в пространстве
иконы. Такой метод принято
называть обратной
перспективой.

7.

И так было до тех пор, пока не появился…..
ОН

8. Леон Баттиста Альберти

«Перспектива
есть не что иное,
как наблюдение
местности сквозь
прозрачное стекло,
на поверхности
которого рисуются
лежащие за ним
предметы»

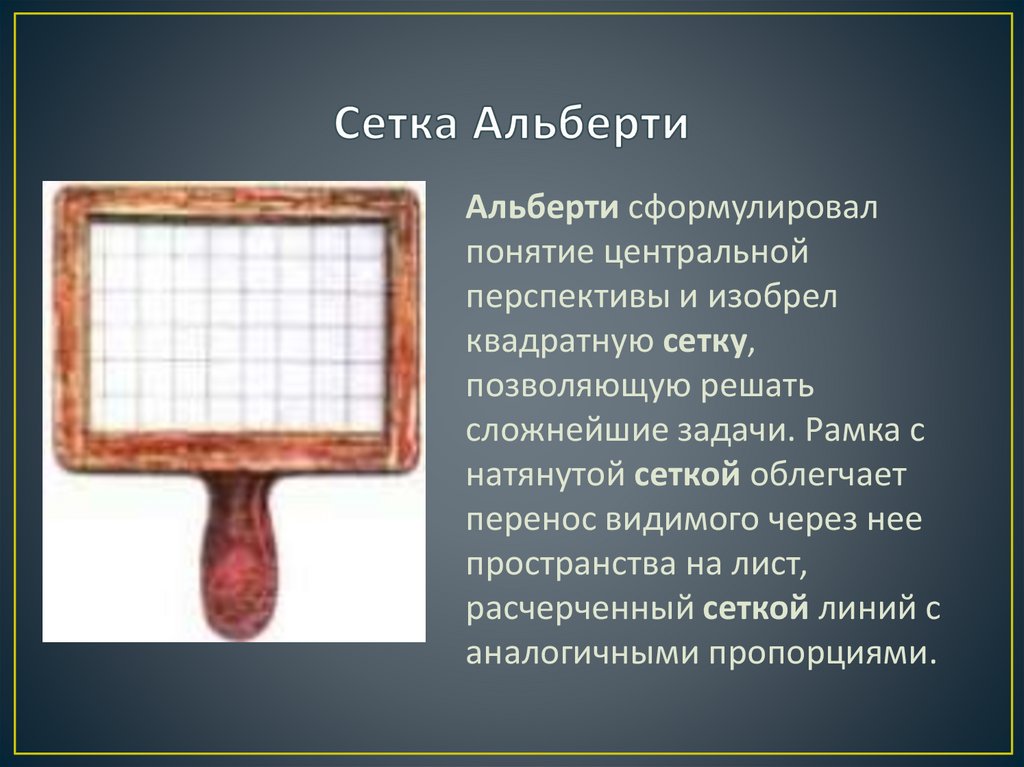

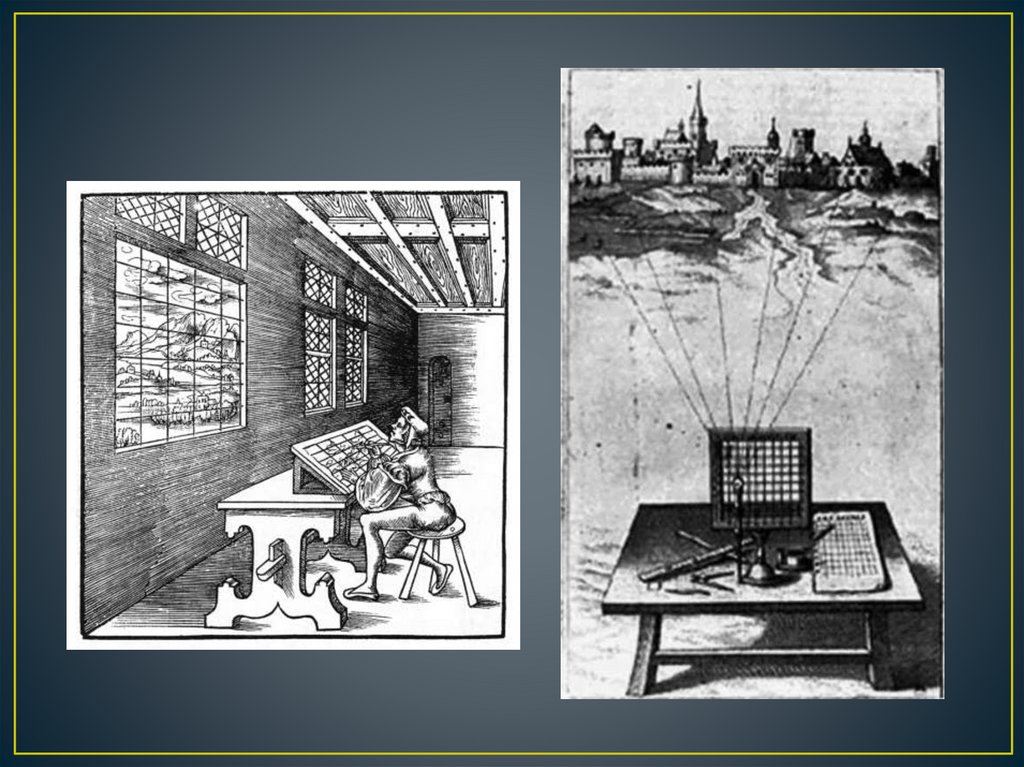

9. Сетка Альберти

Альберти сформулировал
понятие центральной
перспективы и изобрел
квадратную сетку,
позволяющую решать
сложнейшие задачи. Рамка с
натянутой сеткой облегчает
перенос видимого через нее
пространства на лист,
расчерченный сеткой линий с
аналогичными пропорциями.

10.

11.

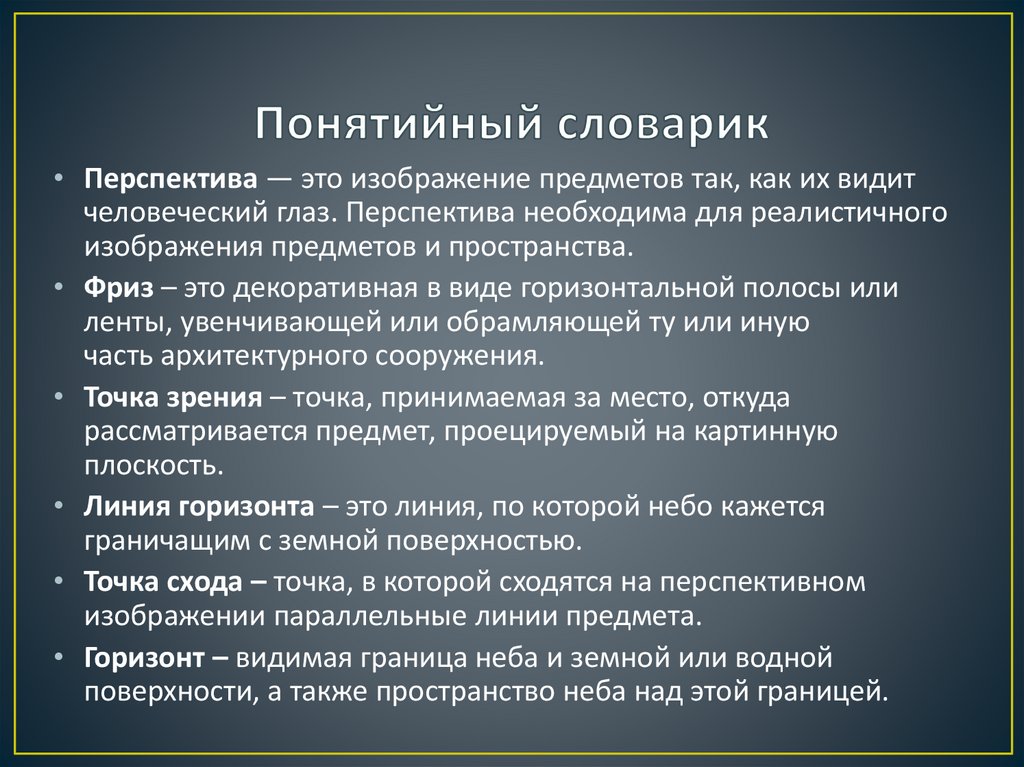

12. Понятийный словарик

• Перспектива — это изображение предметов так, как их видит
человеческий глаз. Перспектива необходима для реалистичного
изображения предметов и пространства.
• Фриз – это декоративная в виде горизонтальной полосы или
ленты, увенчивающей или обрамляющей ту или иную
часть архитектурного сооружения.
• Точка зрения – точка, принимаемая за место, откуда
рассматривается предмет, проецируемый на картинную
плоскость.
• Линия горизонта – это линия, по которой небо кажется
граничащим с земной поверхностью.
• Точка схода – точка, в которой сходятся на перспективном
изображении параллельные линии предмета.
• Горизонт – видимая граница неба и земной или водной
поверхности, а также пространство неба над этой границей.

13. Правила построения перспективы

14.

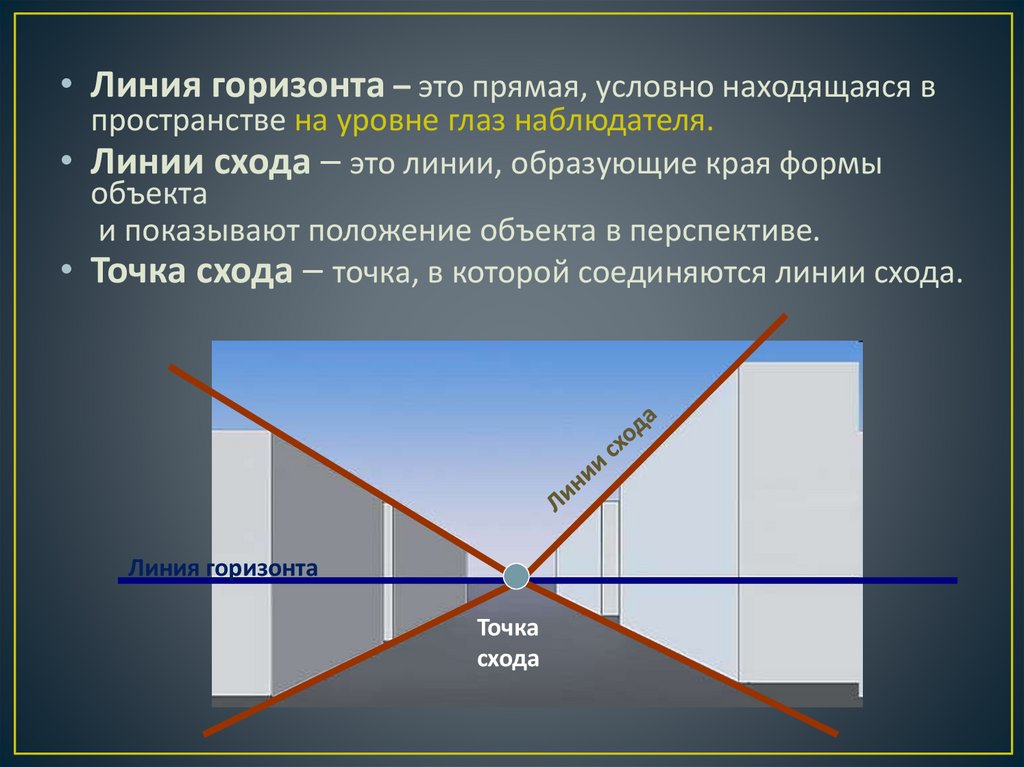

• Линия горизонта – это прямая, условно находящаяся в
пространстве на уровне глаз наблюдателя.
• Линии схода – это линии, образующие края формы
объекта
и показывают положение объекта в перспективе.
• Точка схода – точка, в которой соединяются линии схода.
Линия горизонта
Точка
схода

15.

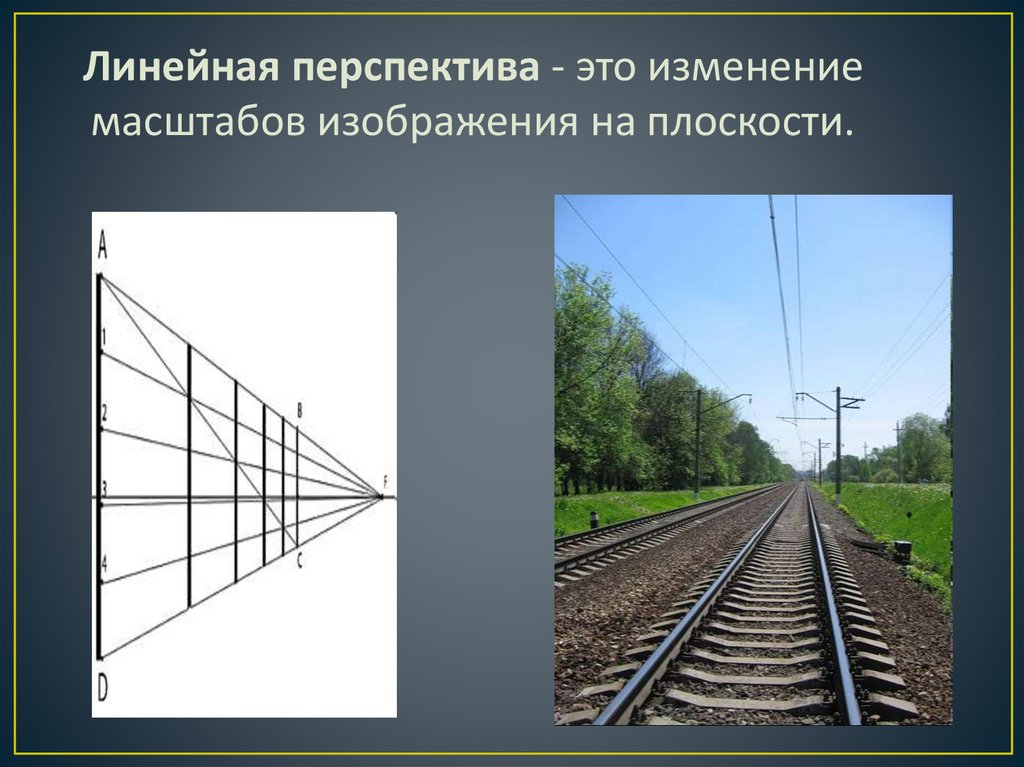

Линейная перспектива - это изменение
масштабов изображения на плоскости.

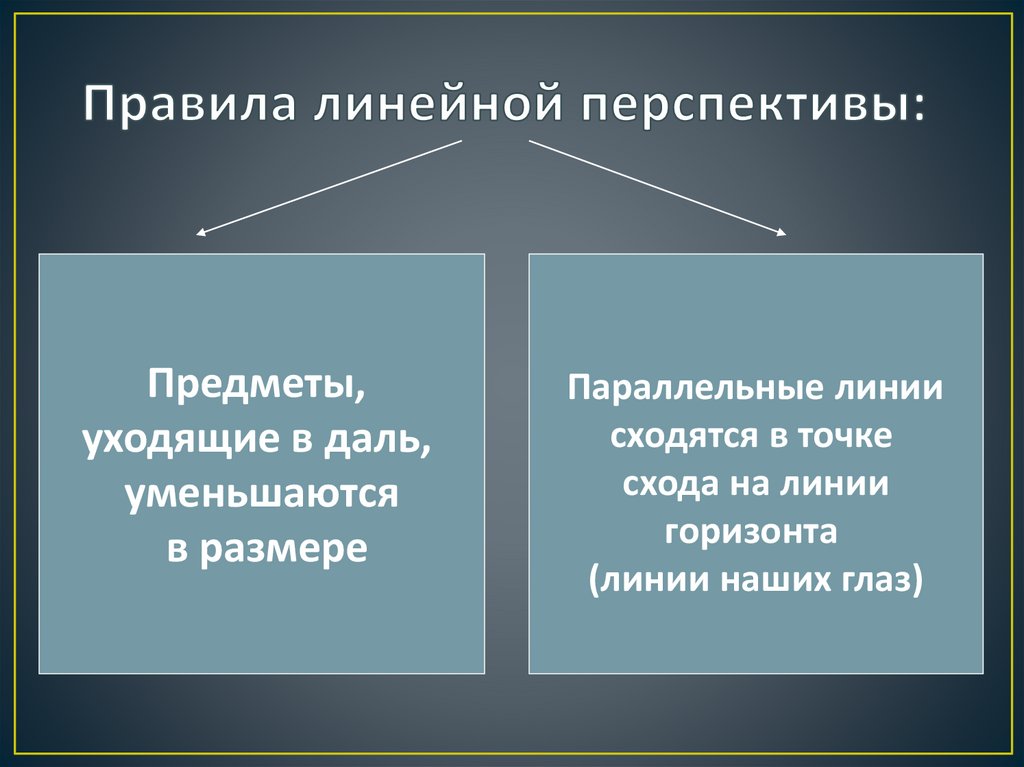

16. Правила линейной перспективы:

Предметы,
уходящие в даль,
уменьшаются
в размере
Параллельные линии
сходятся в точке
схода на линии
горизонта
(линии наших глаз)

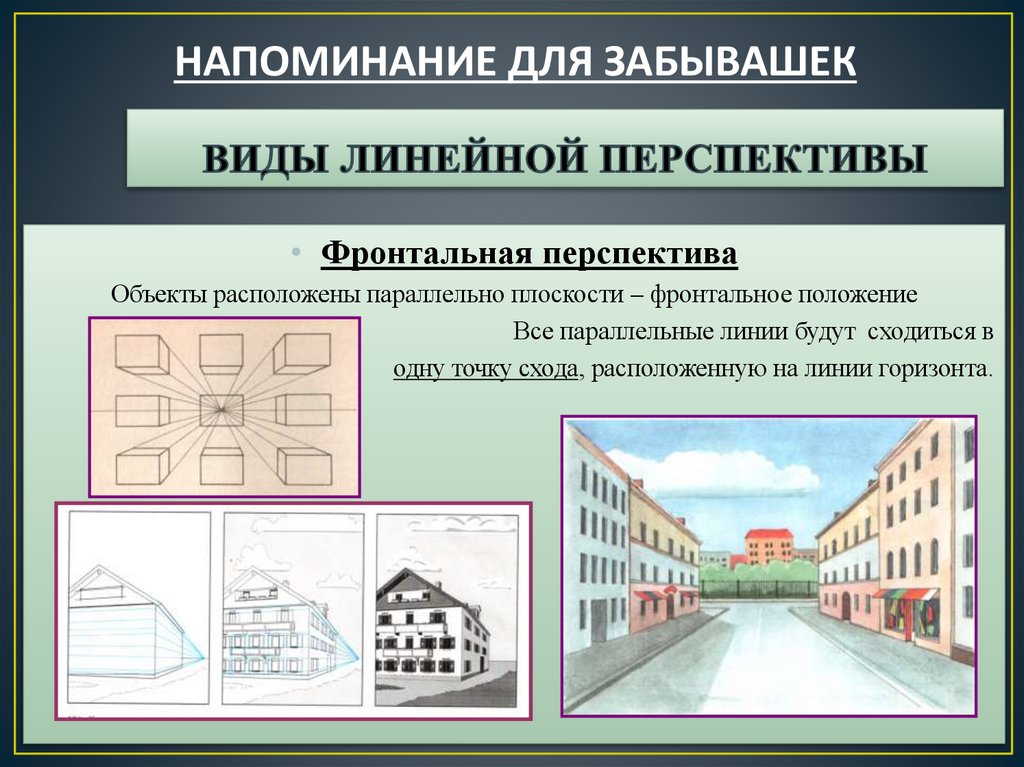

17. ВИДЫ ЛИНЕЙНОЙ ПЕРСПЕКТИВЫ

НАПОМИНАНИЕ ДЛЯ ЗАБЫВАШЕК
• Фронтальная перспектива
Объекты расположены параллельно плоскости – фронтальное положение
Все параллельные линии будут сходиться в
одну точку схода, расположенную на линии горизонта.

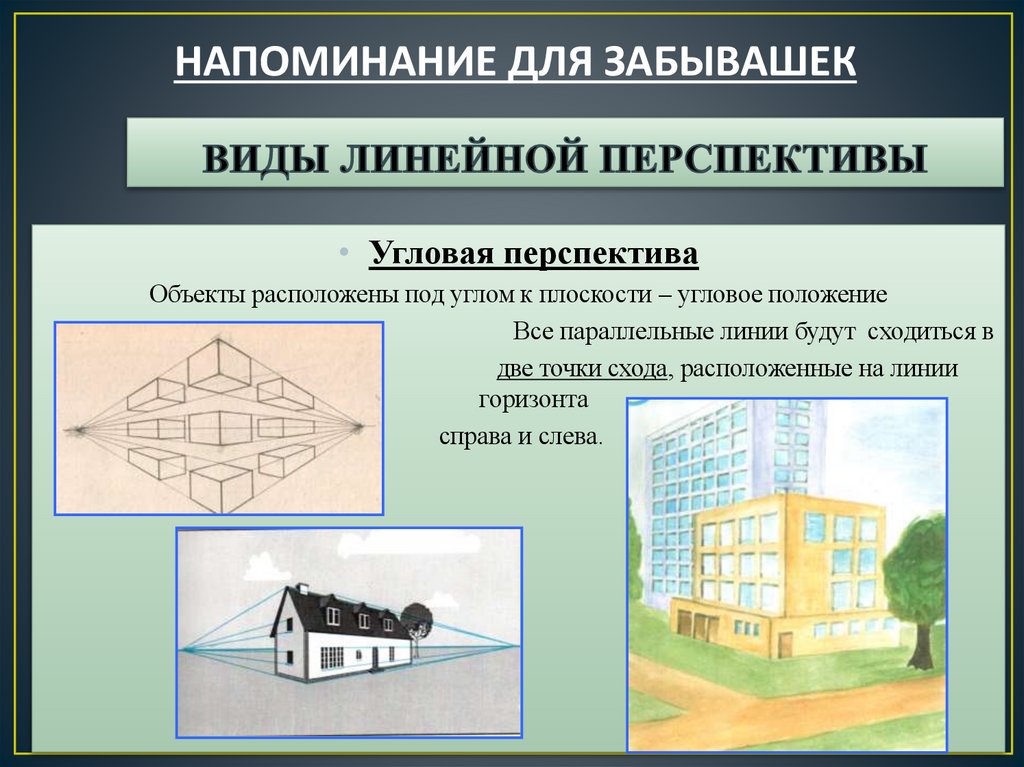

18. ВИДЫ ЛИНЕЙНОЙ ПЕРСПЕКТИВЫ

НАПОМИНАНИЕ ДЛЯ ЗАБЫВАШЕК
• Угловая перспектива
Объекты расположены под углом к плоскости – угловое положение
Все параллельные линии будут сходиться в
две точки схода, расположенные на линии
горизонта
справа и слева.

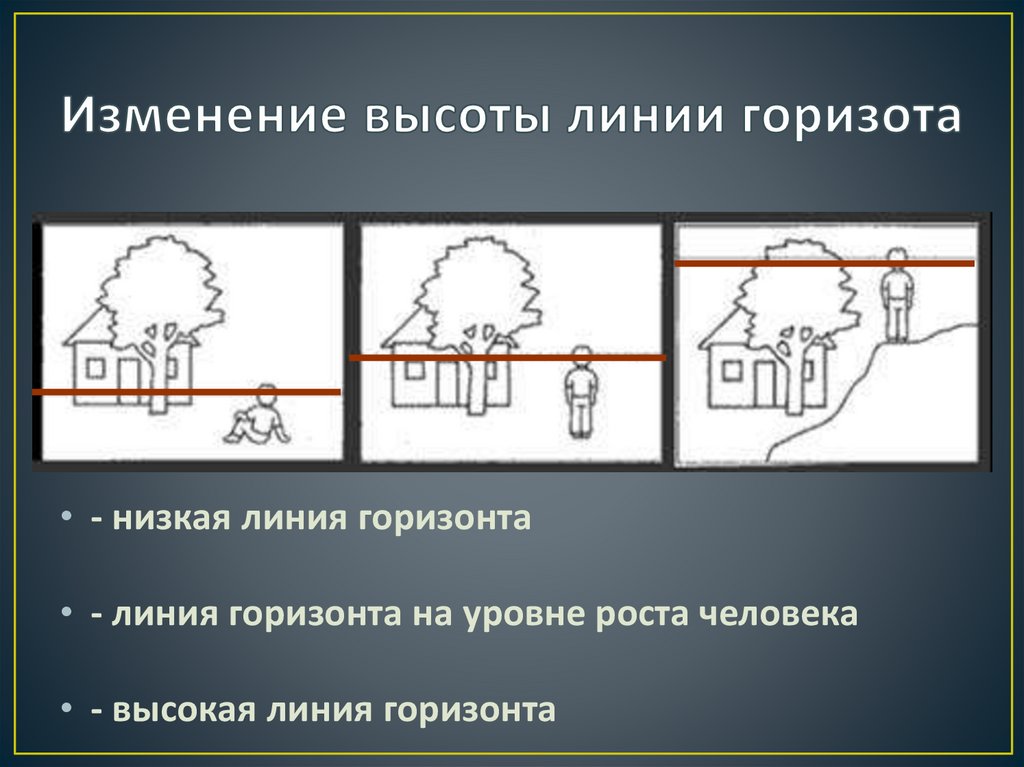

19. Изменение высоты линии горизота

• - низкая линия горизонта
• - линия горизонта на уровне роста человека
• - высокая линия горизонта

20.

Какая из них лучше?
Никакая!
Все зависит от того, как вы смотрите на
изображаемое окружение.
Если вы хотите сфокусироваться на земле и
том, что мы видим, то линию горизонта стоит
завысить и поднять от центра листа. А если вы
хотите нарисовать закат/рассвет с красивым
градиентом, то понадобится низкая линия
горизонта. Убедитесь сами!

21.

Н. К. Рерих «Помни!» Холст, темпера

22.

И. К. Айвазовский «Петербургская биржа» 1847

23.

И. И. Левитан «Золотая осень» 1895.

24.

• Воздушная перспектива – изменение предмета в
цвете и тоне. Воздух редко бывает идеально
прозрачным: дым, пыль, водяные пары часто
создают дымку, которая изменяет цвет объектов
вдалеке.

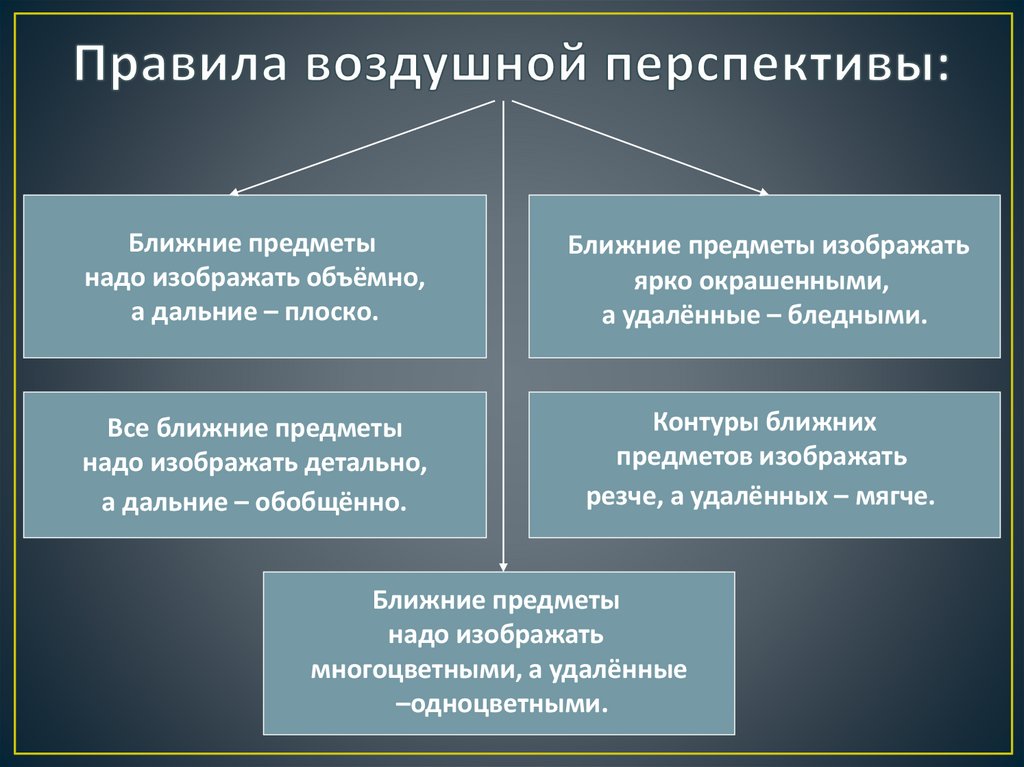

25. Правила воздушной перспективы:

Ближние предметы
надо изображать объёмно,
а дальние – плоско.
Ближние предметы изображать
ярко окрашенными,
а удалённые – бледными.
Все ближние предметы
надо изображать детально,
а дальние – обобщённо.
Контуры ближних
предметов изображать
резче, а удалённых – мягче.
Ближние предметы
надо изображать
многоцветными, а удалённые
–одноцветными.

26. Схемы передачи пространства Создать иллюзию пространства на плоскости можно не только в тоновом, но и в линейном рисунке

А. Обычная линейная перспектива пространства земли передаётся с
помощью ослабления нажима, утончения начертаний линий.
Б. Горизонтальные черточки различного нажима передают цветовоздушное пространство.
В. Пространство поля создаётся с помощью вертикальных штрихов и
линий, теряющих свою толщину по мере удаления.
