Мероприятия по замыканию нормальных точек деления сети, обеспечивающих ликвидацию «узких мест» и подключение новых потребителей

1.

СИСТЕМНЫЙ ОПЕРАТОР
ЕДИНОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ
RUSSIAN POWER SYSTEM OPERATOR
МЕРОПРИЯТИЯ ПО ЗАМЫКАНИЮ НОРМАЛЬНЫХ
ТОЧЕК ДЕЛЕНИЯ СЕТИ, ОБЕСПЕЧИВАЮЩИХ
ЛИКВИДАЦИЮ «УЗКИХ МЕСТ» И ПОДКЛЮЧЕНИЕ
НОВЫХ ПОТРЕБИТЕЛЕЙ В ЭНЕРГОСИСТЕМЕ
САХАЛИНСКОЙ ОБЛАСТИ: СОСТАВ,
ВЗАИМОДЕЙСТВИЕ С СУБЪЕКТАМИ, ХОД
РЕАЛИЗАЦИИ
Кириллов Александр Юрьевич
Заместитель главного диспетчера по Сахалинской ЭС
Филиала АО «СО ЕЭС» Тихоокеанское РДУ

2.

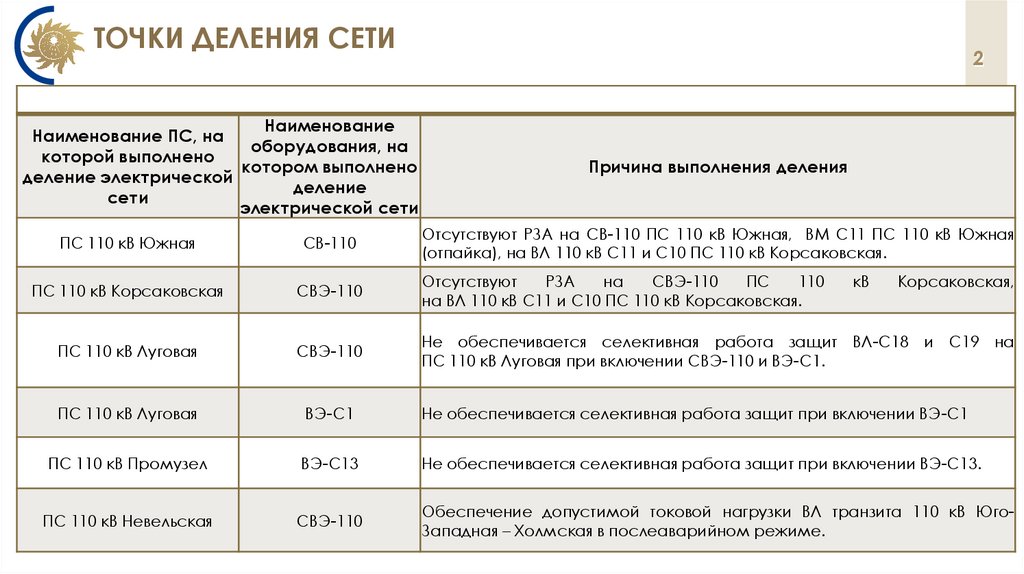

ТОЧКИ ДЕЛЕНИЯ СЕТИ
Наименование
Наименование ПС, на
оборудования, на
которой выполнено
котором выполнено
деление электрической
деление
сети
электрической сети
2
Причина выполнения деления
ПС 110 кВ Южная
СВ-110
Отсутствуют РЗА на СВ-110 ПС 110 кВ Южная, ВМ С11 ПС 110 кВ Южная
(отпайка), на ВЛ 110 кВ С11 и С10 ПС 110 кВ Корсаковская.
ПС 110 кВ Корсаковская
СВЭ-110
Отсутствуют
РЗА
на
СВЭ-110
ПС
110
на ВЛ 110 кВ С11 и С10 ПС 110 кВ Корсаковская.
ПС 110 кВ Луговая
СВЭ-110
Не обеспечивается селективная работа защит ВЛ-С18 и С19 на
ПС 110 кВ Луговая при включении СВЭ-110 и ВЭ-С1.
ПС 110 кВ Луговая
ВЭ-С1
Не обеспечивается селективная работа защит при включении ВЭ-С1
ПС 110 кВ Промузел
ВЭ-С13
Не обеспечивается селективная работа защит при включении ВЭ-С13.
ПС 110 кВ Невельская
СВЭ-110
Обеспечение допустимой токовой нагрузки ВЛ транзита 110 кВ ЮгоЗападная – Холмская в послеаварийном режиме.
кВ
Корсаковская,

3.

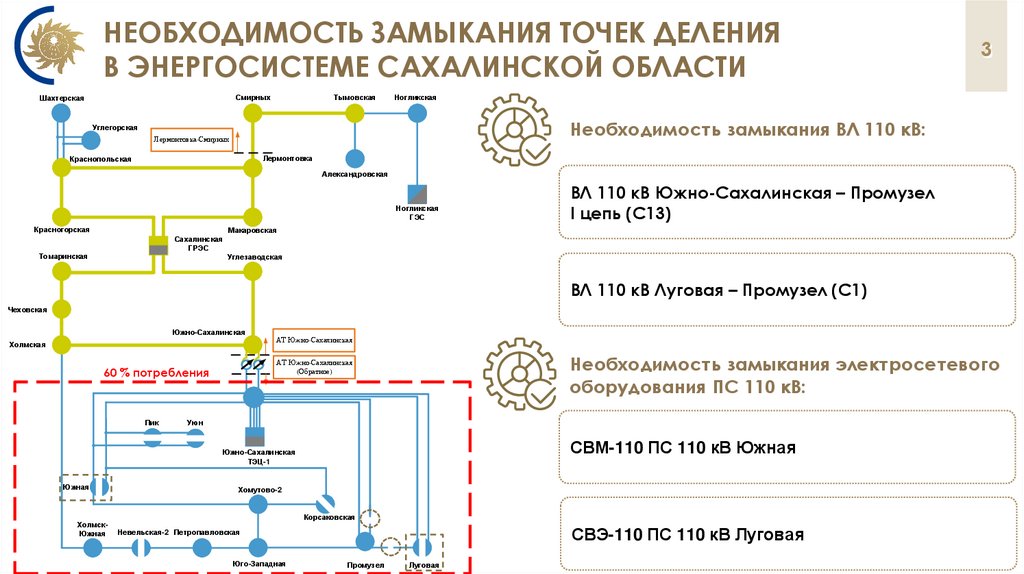

НЕОБХОДИМОСТЬ ЗАМЫКАНИЯ ТОЧЕК ДЕЛЕНИЯ
В ЭНЕРГОСИСТЕМЕ САХАЛИНСКОЙ ОБЛАСТИ
Тымовская
Смирных
Шахтерская
3
Ногликская
Необходимость замыкания ВЛ 110 кВ:
Углегорская
Лермонтовка-Смирных
Лермонтовка
Краснопольская
Александровская
Ногликская
ГЭС
Красногорская
ВЛ 110 кВ Южно-Сахалинская – Промузел
I цепь (С13)
Макаровская
Сахалинская
ГРЭС
Томаринская
Углезаводская
ВЛ 110 кВ Луговая – Промузел (С1)
Чеховская
Южно-Сахалинская
Холмская
Необходимость замыкания электросетевого
оборудования ПС 110 кВ:
АТ Южно-Сахалинская
(Обратное)
60 % потребления
Пик
АТ Южно-Сахалинская
Уюн
СВМ-110 ПС 110 кВ Южная
Южно-Сахалинская
ТЭЦ-1
Южная
ХолмскЮжная
Хомутово-2
Корсаковская
СВЭ-110 ПС 110 кВ Луговая
Невельская-2 Петропавловская
Юго-Западная
Промузел
Луговая

4.

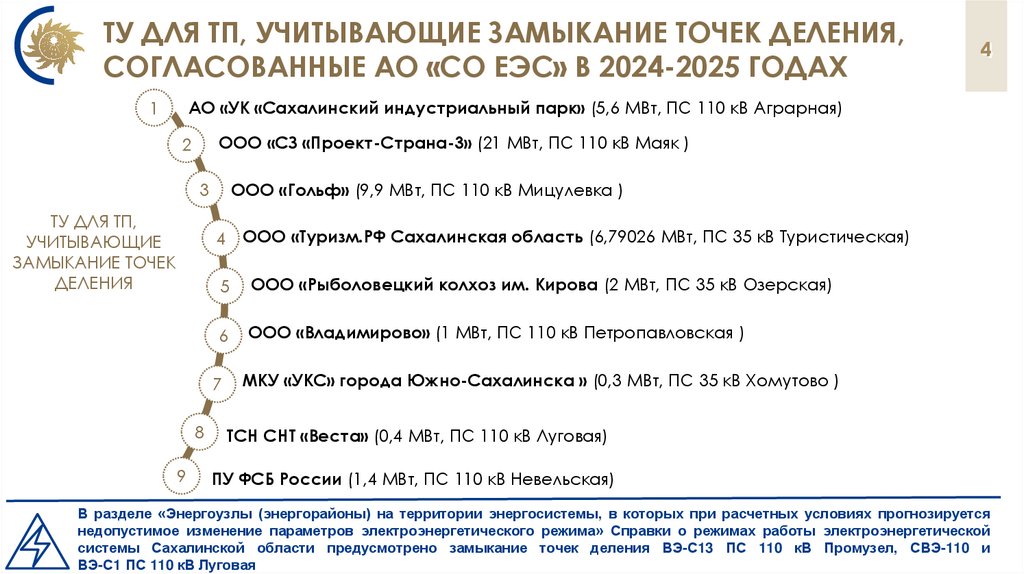

ТУ ДЛЯ ТП, УЧИТЫВАЮЩИЕ ЗАМЫКАНИЕ ТОЧЕК ДЕЛЕНИЯ,
СОГЛАСОВАННЫЕ АО «СО ЕЭС» В 2024-2025 ГОДАХ
4
АО «УК «Сахалинский индустриальный парк» (5,6 МВт, ПС 110 кВ Аграрная)
1
ООО «СЗ «Проект-Страна-3» (21 МВт, ПС 110 кВ Маяк )
2
3
ТУ ДЛЯ ТП,
УЧИТЫВАЮЩИЕ
ЗАМЫКАНИЕ ТОЧЕК
ДЕЛЕНИЯ
8
9
ООО «Гольф» (9,9 МВт, ПС 110 кВ Мицулевка )
4
ООО «Туризм.РФ Сахалинская область (6,79026 МВт, ПС 35 кВ Туристическая)
5
ООО «Рыболовецкий колхоз им. Кирова (2 МВт, ПС 35 кВ Озерская)
6
ООО «Владимирово» (1 МВт, ПС 110 кВ Петропавловская )
7
МКУ «УКС» города Южно-Сахалинска » (0,3 МВт, ПС 35 кВ Хомутово )
ТСН СНТ «Веста» (0,4 МВт, ПС 110 кВ Луговая)
ПУ ФСБ России (1,4 МВт, ПС 110 кВ Невельская)
В разделе «Энергоузлы (энергорайоны) на территории энергосистемы, в которых при расчетных условиях прогнозируется
недопустимое изменение параметров электроэнергетического режима» Справки о режимах работы электроэнергетической
системы Сахалинской области предусмотрено замыкание точек деления ВЭ-С13 ПС 110 кВ Промузел, СВЭ-110 и
ВЭ-С1 ПС 110 кВ Луговая

5.

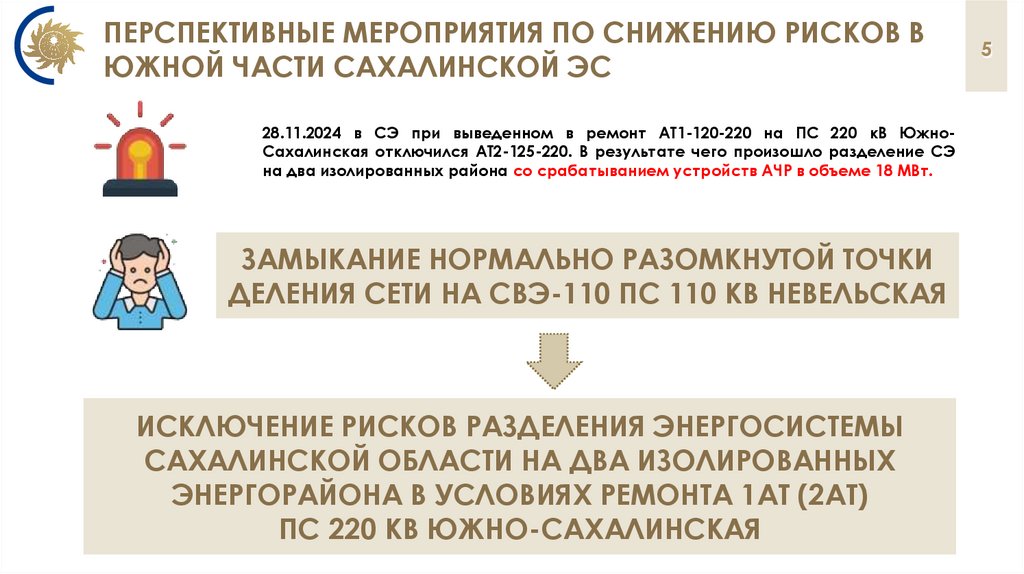

ПЕРСПЕКТИВНЫЕ МЕРОПРИЯТИЯ ПО СНИЖЕНИЮ РИСКОВ В
ЮЖНОЙ ЧАСТИ САХАЛИНСКОЙ ЭС
28.11.2024 в СЭ при выведенном в ремонт АТ1-120-220 на ПС 220 кВ ЮжноСахалинская отключился АТ2-125-220. В результате чего произошло разделение СЭ
на два изолированных района со срабатыванием устройств АЧР в объеме 18 МВт.
ЗАМЫКАНИЕ НОРМАЛЬНО РАЗОМКНУТОЙ ТОЧКИ
ДЕЛЕНИЯ СЕТИ НА СВЭ-110 ПС 110 КВ НЕВЕЛЬСКАЯ
ИСКЛЮЧЕНИЕ РИСКОВ РАЗДЕЛЕНИЯ ЭНЕРГОСИСТЕМЫ
САХАЛИНСКОЙ ОБЛАСТИ НА ДВА ИЗОЛИРОВАННЫХ
ЭНЕРГОРАЙОНА В УСЛОВИЯХ РЕМОНТА 1АТ (2АТ)
ПС 220 КВ ЮЖНО-САХАЛИНСКАЯ
5

6.

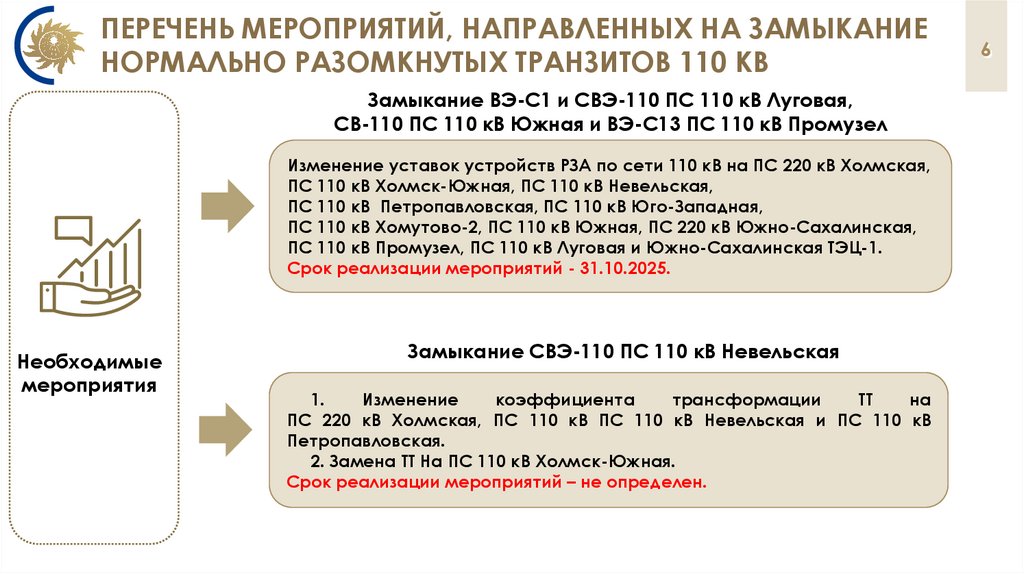

ПЕРЕЧЕНЬ МЕРОПРИЯТИЙ, НАПРАВЛЕННЫХ НА ЗАМЫКАНИЕ
НОРМАЛЬНО РАЗОМКНУТЫХ ТРАНЗИТОВ 110 КВ
Замыкание ВЭ-С1 и СВЭ-110 ПС 110 кВ Луговая,
СВ-110 ПС 110 кВ Южная и ВЭ-С13 ПС 110 кВ Промузел
Изменение уставок устройств РЗА по сети 110 кВ на ПС 220 кВ Холмская,
ПС 110 кВ Холмск-Южная, ПС 110 кВ Невельская,
ПС 110 кВ Петропавловская, ПС 110 кВ Юго-Западная,
ПС 110 кВ Хомутово-2, ПС 110 кВ Южная, ПС 220 кВ Южно-Сахалинская,
ПС 110 кВ Промузел, ПС 110 кВ Луговая и Южно-Сахалинская ТЭЦ-1.
Срок реализации мероприятий - 31.10.2025.
Необходимые
мероприятия
Замыкание СВЭ-110 ПС 110 кВ Невельская
1.
Изменение
коэффициента
трансформации
ТТ
на
ПС 220 кВ Холмская, ПС 110 кВ ПС 110 кВ Невельская и ПС 110 кВ
Петропавловская.
2. Замена ТТ На ПС 110 кВ Холмск-Южная.
Срок реализации мероприятий – не определен.
6

7.

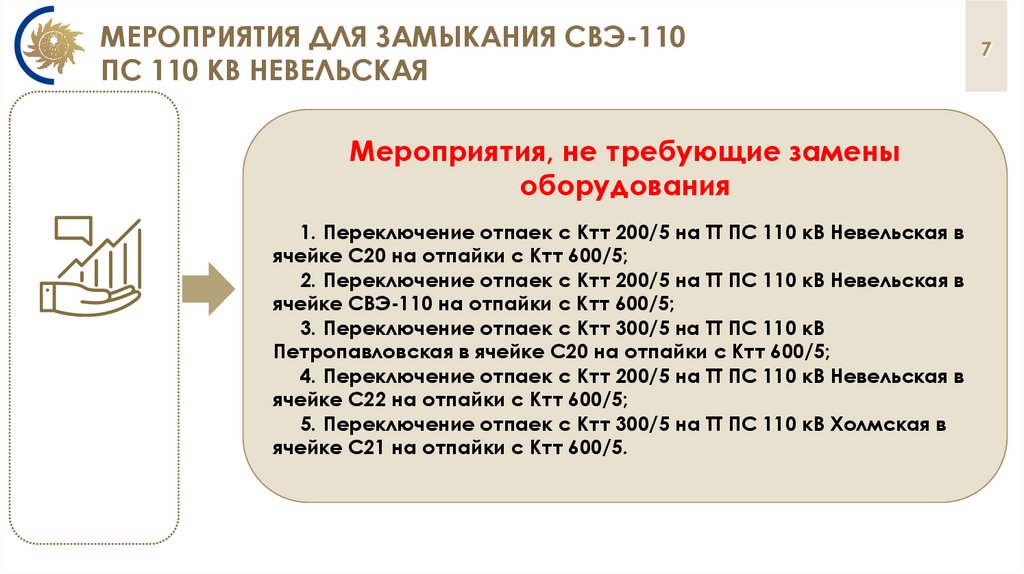

МЕРОПРИЯТИЯ ДЛЯ ЗАМЫКАНИЯ СВЭ-110
ПС 110 КВ НЕВЕЛЬСКАЯ
Мероприятия, не требующие замены
оборудования
1. Переключение отпаек с Ктт 200/5 на ТТ ПС 110 кВ Невельская в
ячейке С20 на отпайки с Ктт 600/5;
2. Переключение отпаек с Ктт 200/5 на ТТ ПС 110 кВ Невельская в
ячейке СВЭ-110 на отпайки с Ктт 600/5;
3. Переключение отпаек с Ктт 300/5 на ТТ ПС 110 кВ
Петропавловская в ячейке С20 на отпайки с Ктт 600/5;
4. Переключение отпаек с Ктт 200/5 на ТТ ПС 110 кВ Невельская в
ячейке С22 на отпайки с Ктт 600/5;
5. Переключение отпаек с Ктт 300/5 на ТТ ПС 110 кВ Холмская в
ячейке С21 на отпайки с Ктт 600/5.
7

8.

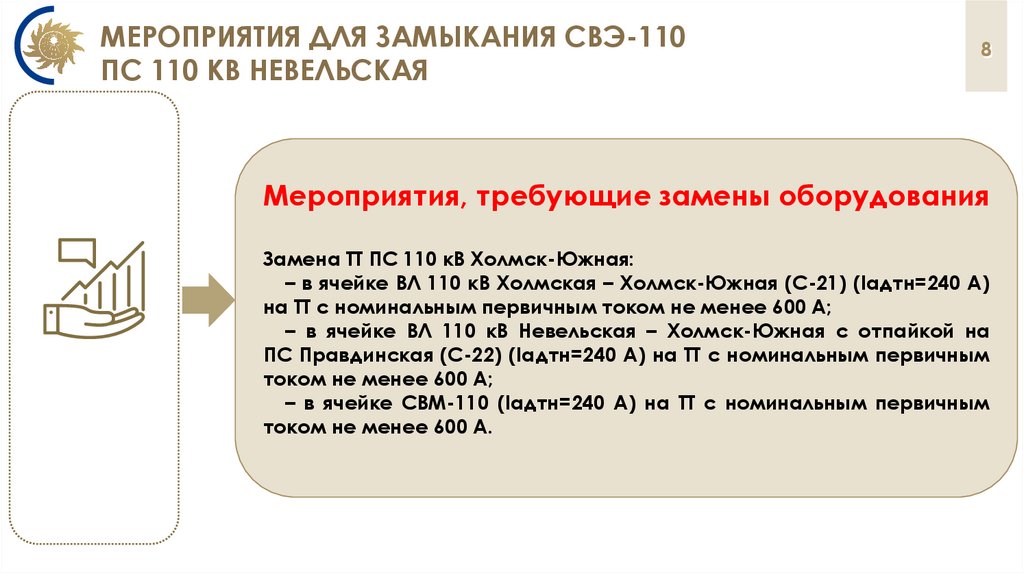

МЕРОПРИЯТИЯ ДЛЯ ЗАМЫКАНИЯ СВЭ-110
ПС 110 КВ НЕВЕЛЬСКАЯ
8
Мероприятия, требующие замены оборудования
Замена ТТ ПС 110 кВ Холмск-Южная:
– в ячейке ВЛ 110 кВ Холмская – Холмск-Южная (С-21) (Iадтн=240 А)
на ТТ с номинальным первичным током не менее 600 А;
– в ячейке ВЛ 110 кВ Невельская – Холмск-Южная с отпайкой на
ПС Правдинская (С-22) (Iадтн=240 А) на ТТ с номинальным первичным
током не менее 600 А;
– в ячейке СВМ-110 (Iадтн=240 А) на ТТ с номинальным первичным
током не менее 600 А.

9.

СИСТЕМНЫЙ ОПЕРАТОР
ЕДИНОЙ ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ
RUSSIAN POWER SYSTEM OPERATOR
СПАСИБО ЗА ВНИМАНИЕ!
www.so-ups.ru
Официальный
сайт
https://t.me/so_ups_official
Официальный
телеграмм-канал
Кириллов Александр Юрьевич
Заместитель главного диспетчера по Сахалинской ЭС
Филиала АО «СО ЕЭС» Тихоокеанское РДУ

10.

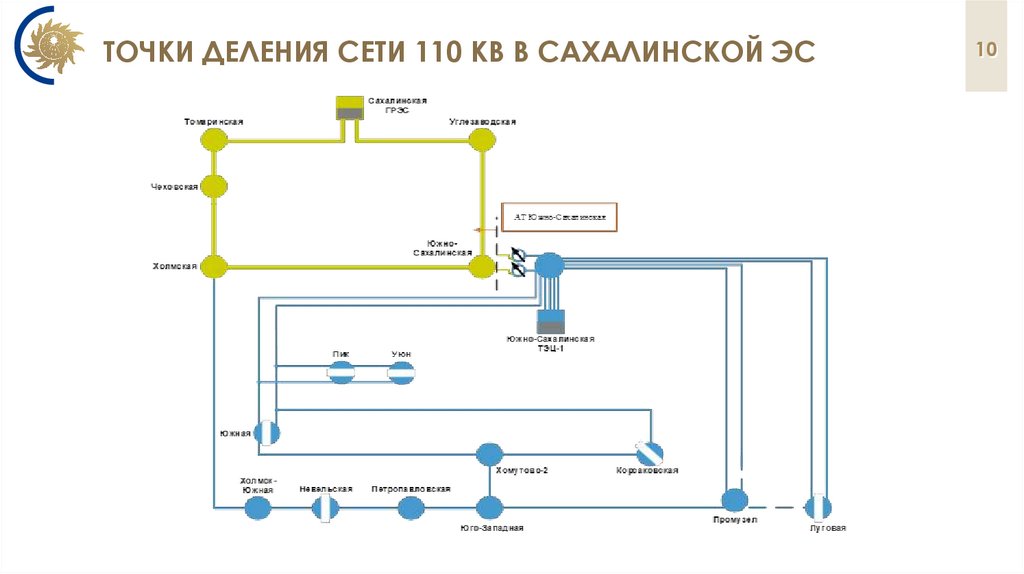

ТОЧКИ ДЕЛЕНИЯ СЕТИ 110 КВ В САХАЛИНСКОЙ ЭС
10
