Презентация по учебной практике
«Монтажник оборудования связи»
Презентацию подготовили студенты группы 9ИКСС-33-22:
Камский Иван
Савчук Роман
Оленичева Ирина
Атнагильдина Карина
Абдуллин Ильдар
Мясников Андрей
Руководитель практики: Низамов Л.И.

2.

Теоретическая часть

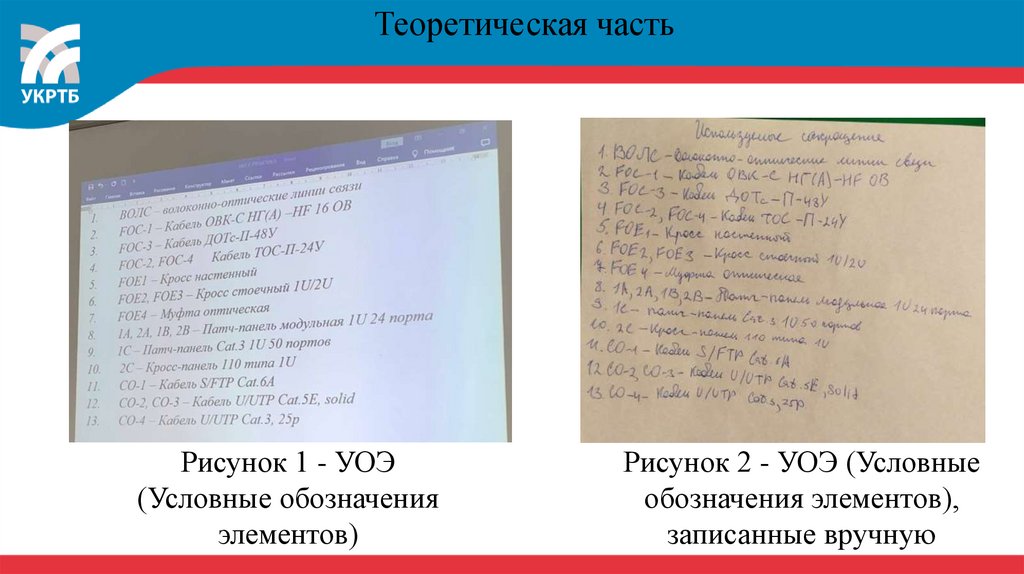

Рисунок 1 - УОЭ
(Условные обозначения
элементов)
Рисунок 2 - УОЭ (Условные
обозначения элементов),
записанные вручную

3.

Теоретическая часть

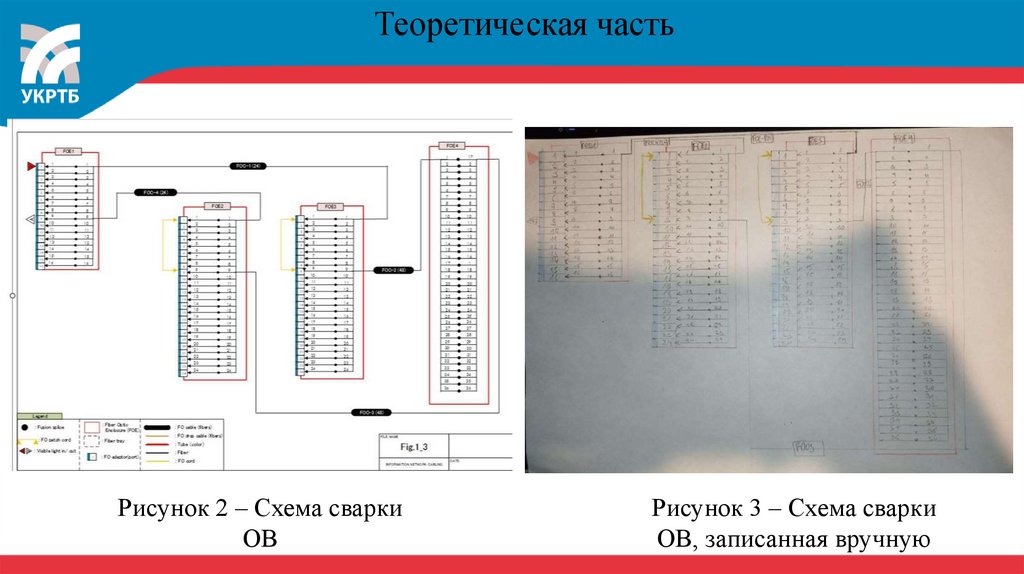

Рисунок 2 – Схема сварки
ОВ
Рисунок 3 – Схема сварки
ОВ, записанная вручную

4.

Теоретическая часть

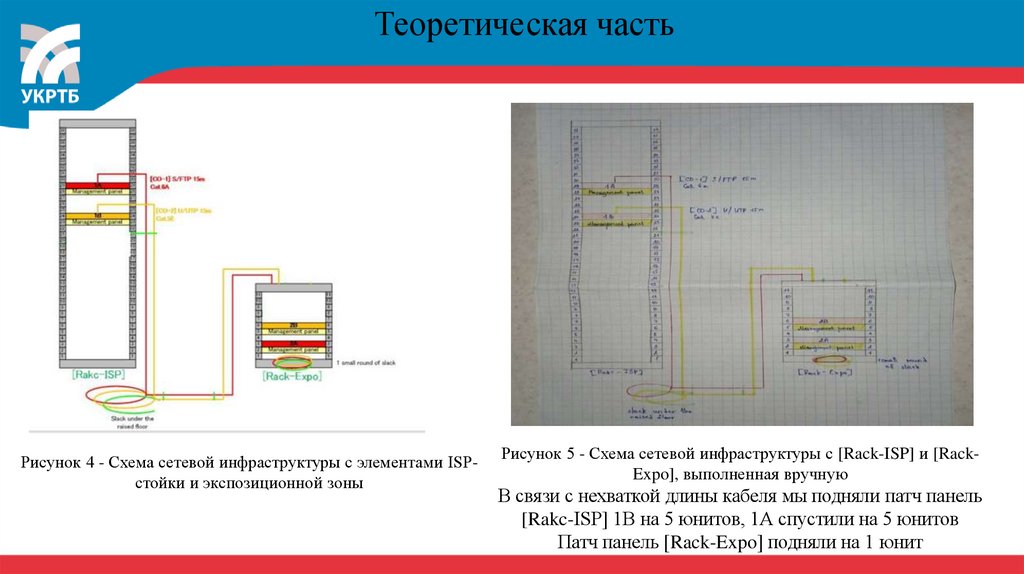

Рисунок 4 - Схема сетевой инфраструктуры с элементами ISPстойки и экспозиционной зоны
Рисунок 5 - Схема сетевой инфраструктуры с [Rack-ISP] и [RackExpo], выполненная вручную
В связи с нехваткой длины кабеля мы подняли патч панель
[Rakc-ISP] 1B на 5 юнитов, 1А спустили на 5 юнитов
Патч панель [Rack-Expo] подняли на 1 юнит

5.

Теоретическая часть

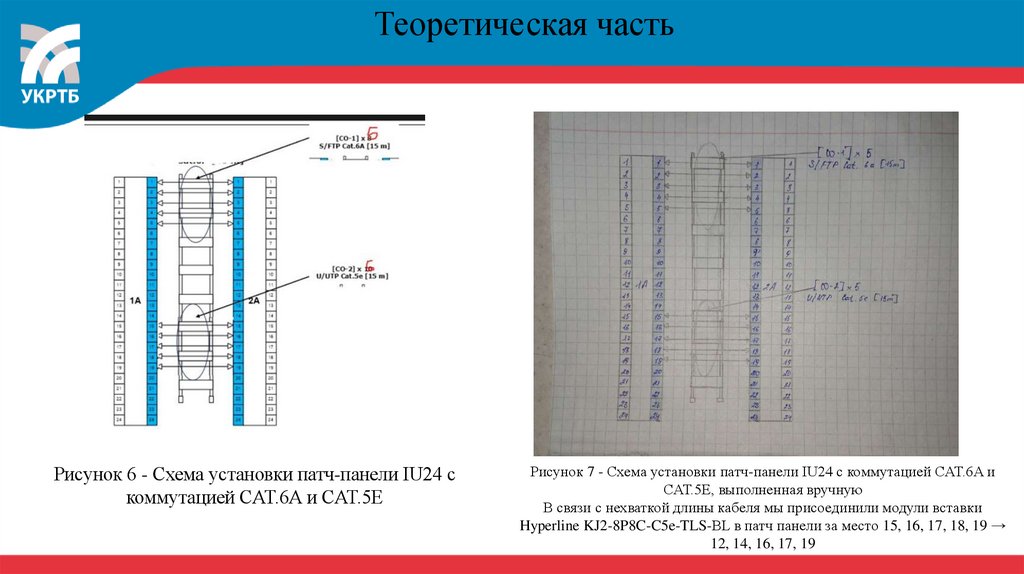

Рисунок 6 - Схема установки патч-панели IU24 с
коммутацией CAT.6A и CAT.5E
Рисунок 7 - Схема установки патч-панели IU24 с коммутацией CAT.6A и
CAT.5E, выполненная вручную
В связи с нехваткой длины кабеля мы присоединили модули вставки
Hyperline KJ2-8P8C-C5e-TLS-BL в патч панели за место 15, 16, 17, 18, 19 →
12, 14, 16, 17, 19

6.

Теоретическая часть

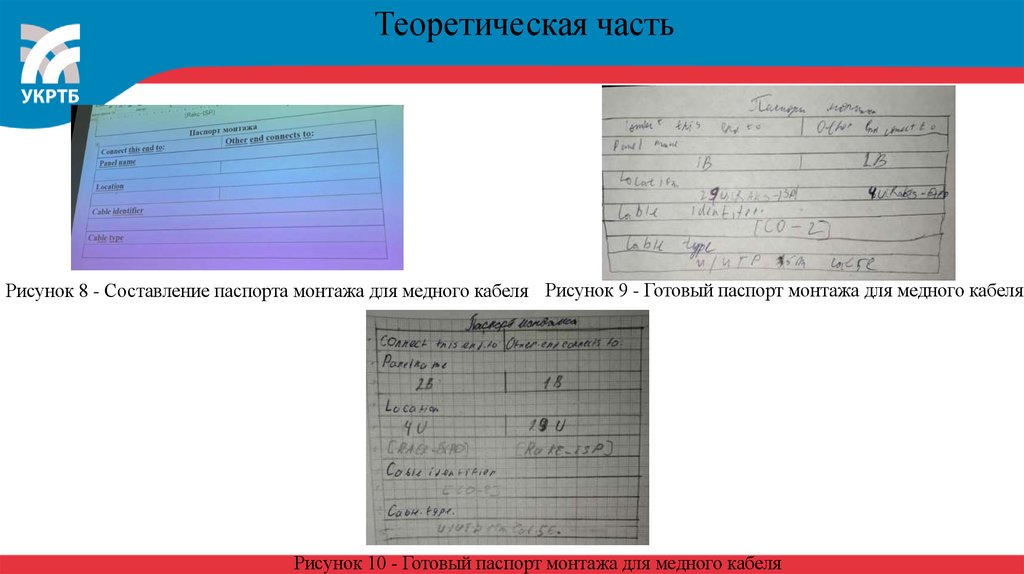

Рисунок 8 - Составление паспорта монтажа для медного кабеля Рисунок 9 - Готовый паспорт монтажа для медного кабеля
Рисунок 10 - Готовый паспорт монтажа для медного кабеля

7.

Теоретическая часть

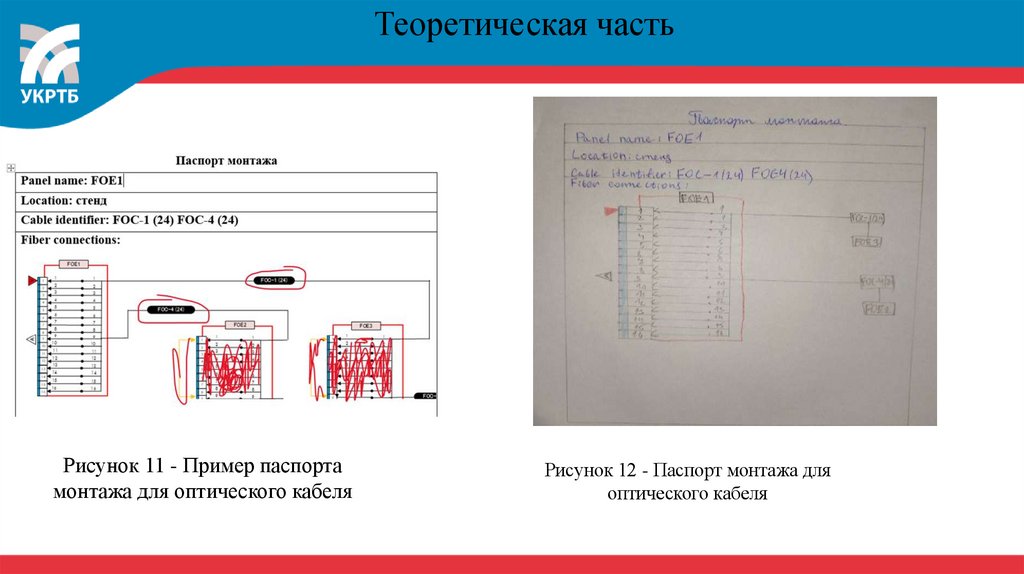

Рисунок 11 - Пример паспорта
монтажа для оптического кабеля
Рисунок 12 - Паспорт монтажа для
оптического кабеля

8.

Теоретическая часть

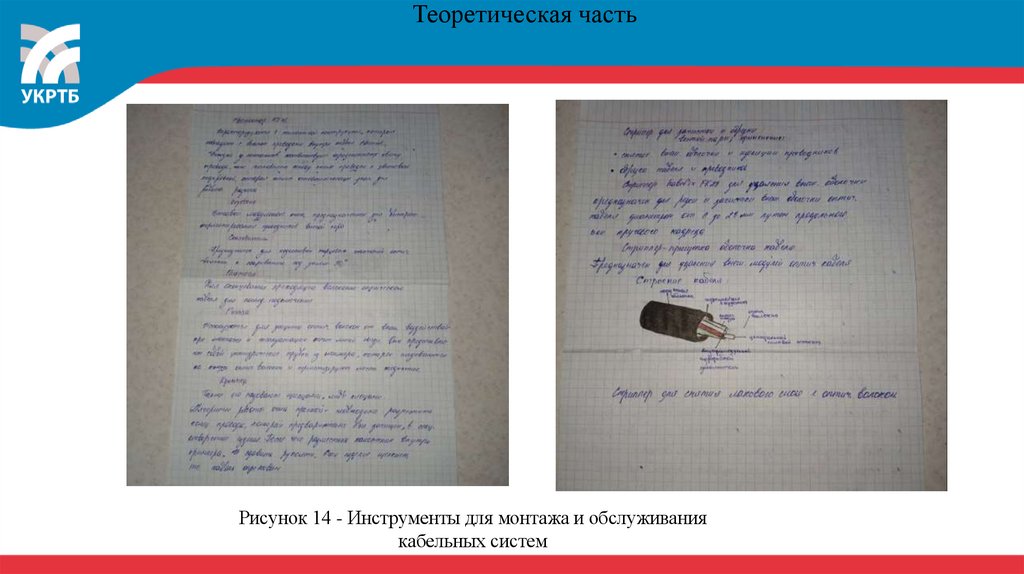

Рисунок 14 - Инструменты для монтажа и обслуживания
кабельных систем

9.

Практическая часть

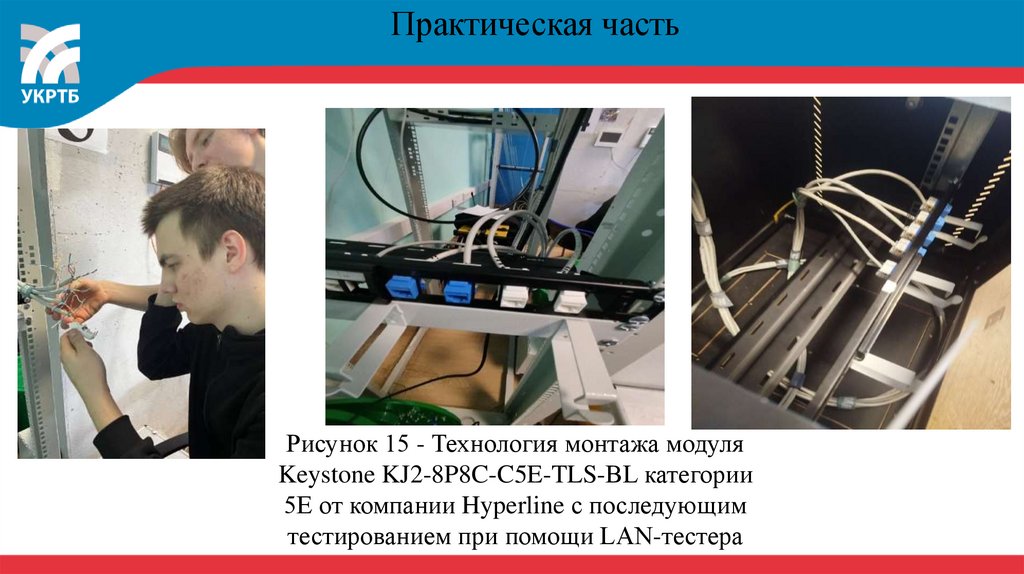

Рисунок 15 - Технология монтажа модуля
Keystone KJ2-8P8C-C5E-TLS-BL категории
5Е от компании Hyperline с последующим
тестированием при помощи LAN-тестера

10.

Практическая часть

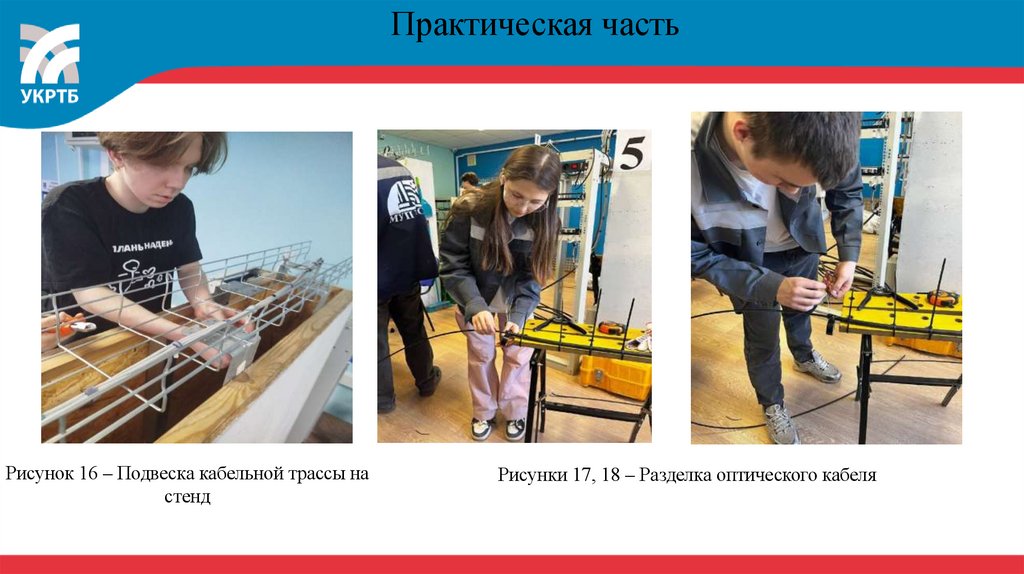

Рисунок 16 – Подвеска кабельной трассы на
стенд
Рисунки 17, 18 – Разделка оптического кабеля

11.

Практическая часть

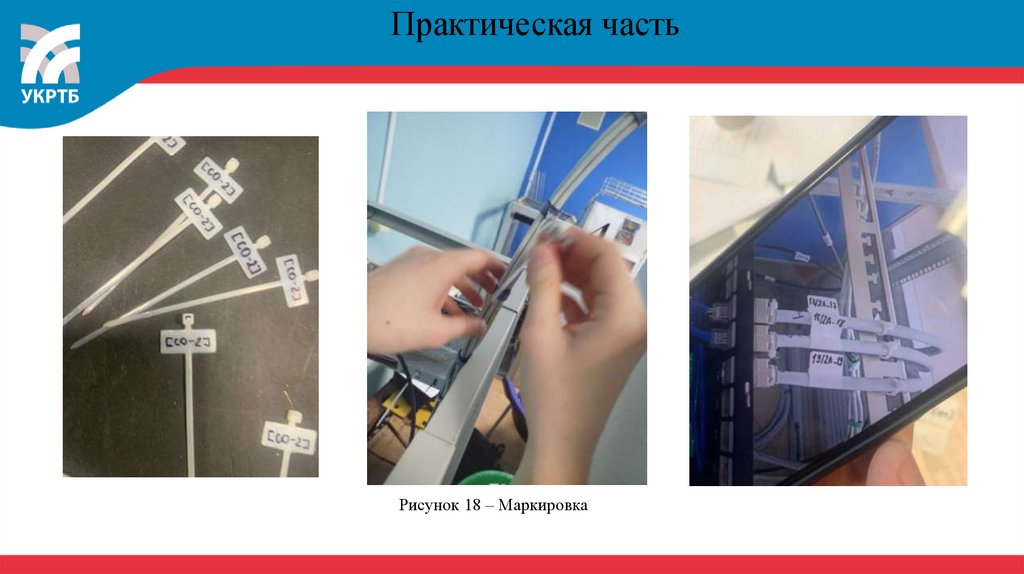

Рисунок 18 – Маркировка

12.

Практическая часть

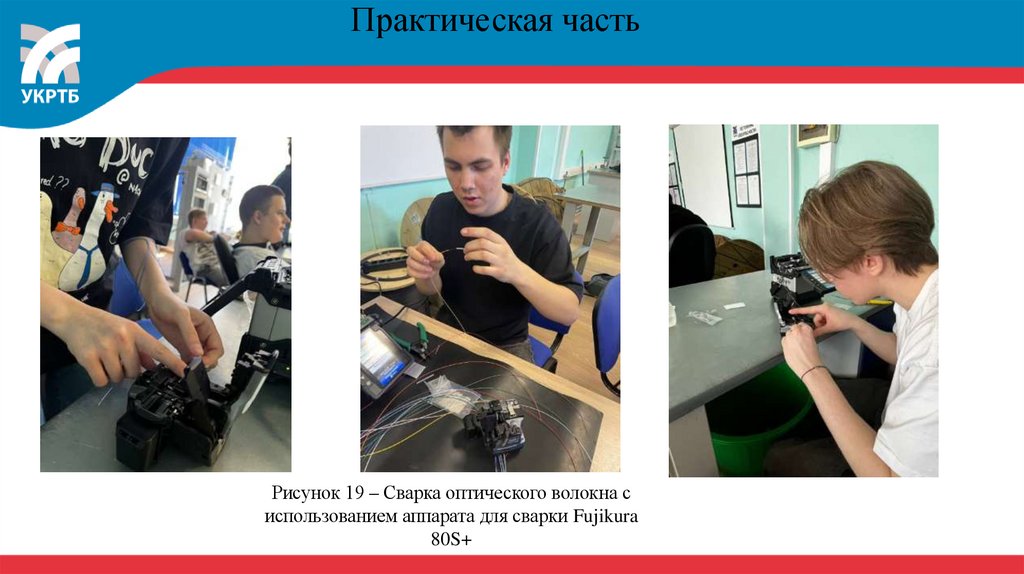

Рисунок 19 – Сварка оптического волокна с
использованием аппарата для сварки Fujikura
80S+

13.

Практическая часть

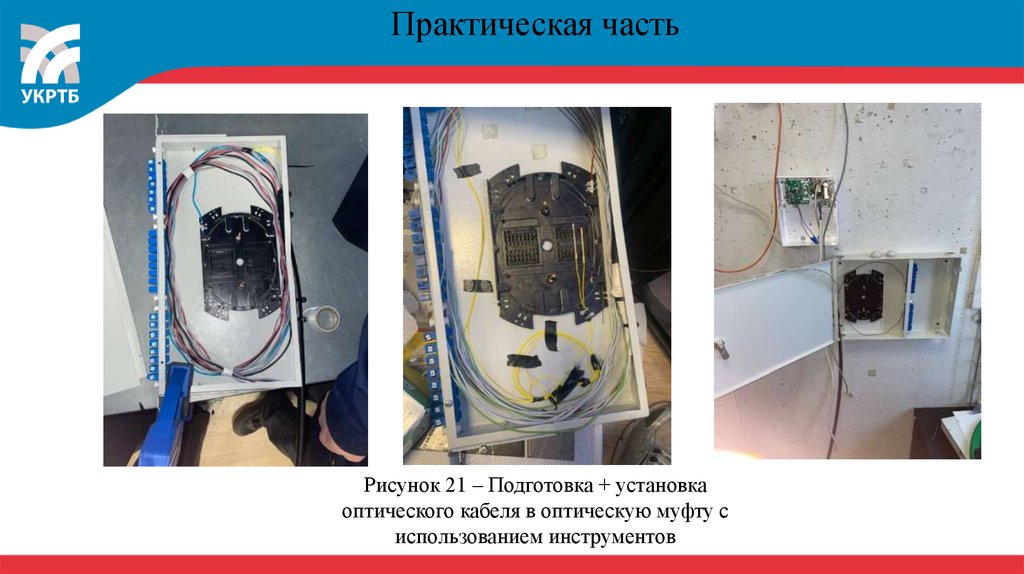

Рисунок 21 – Подготовка + установка
оптического кабеля в оптическую муфту с
использованием инструментов
