Чтение схем

1.

Чтение схем
Преподаватель ЦК №7
Оболтина Анастасия Витальевна
четверг, 3 апреля 2025 г.

2. А зачем?

Что значит прочитать схему:
почерпнуть из неё сведения, необходимые для
выполнения определенной работы.
• выборка данных для расчета токов КЗ;
• понять принцип действия ЭУ;
• выяснить назначение элемента…

3. АЗБука

Все обозначения коммутационных аппаратов основаны на 4-х базовых изображениях:
Замыкающий
Размыкающий
Переключающий
Переключающий с нейтральным положением

4. АЗБука

С использованием девяти функциональных признаков:
Функция
контактора
Функция
выключателя
Функция
разъединителя
Функция
выключателя разъединителя
Автоматическое
срабатывание
Путевой/концевой
выключатель
Самовозврат
Отсутствие
самовозврата
Дугогашение
Изображается
на подвижных
контактах

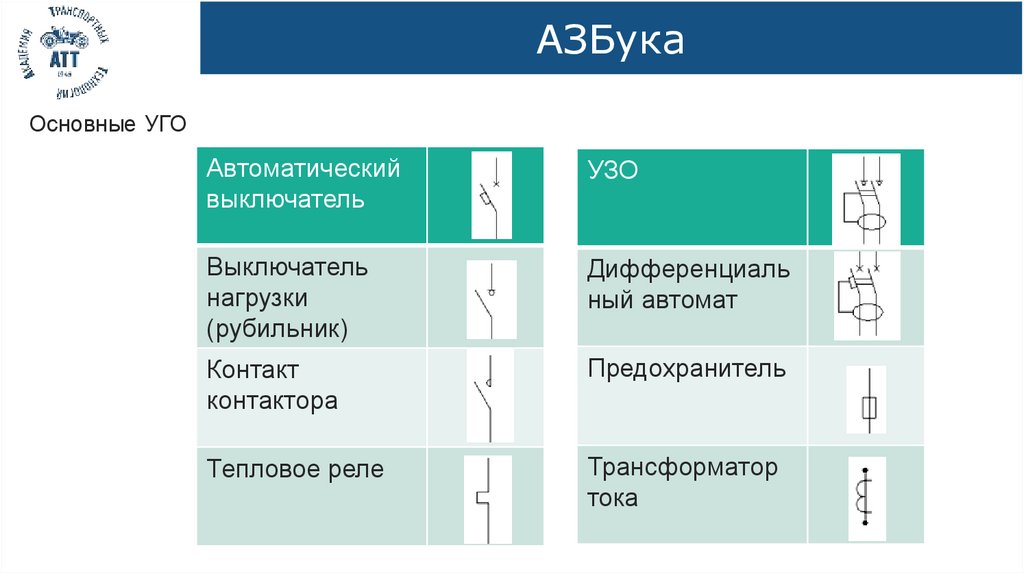

5. АЗБука

Основные УГО
Автоматический
выключатель
УЗО
Выключатель
нагрузки
(рубильник)
Дифференциаль
ный автомат
Контакт
контактора
Предохранитель
Тепловое реле
Трансформатор
тока

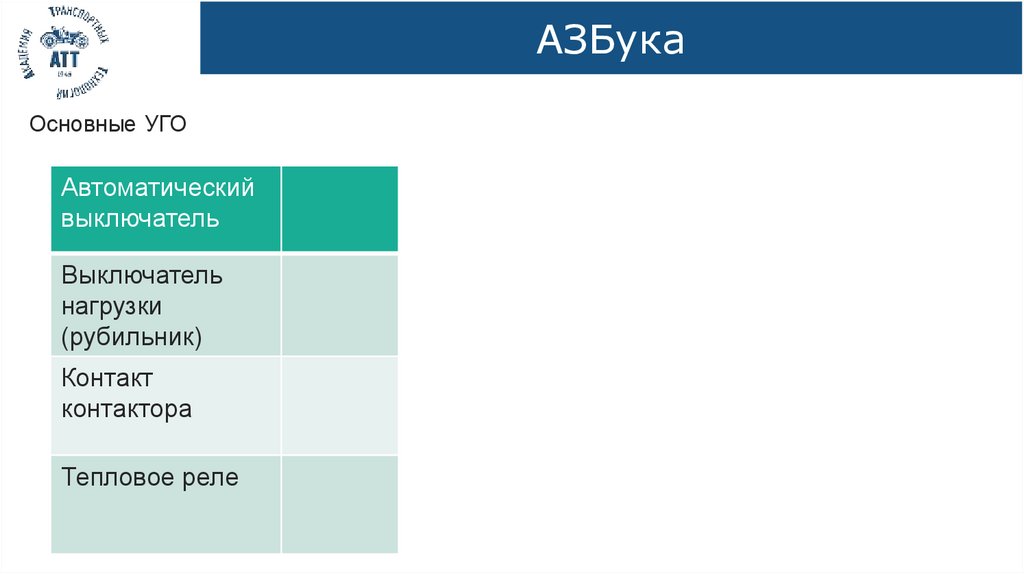

6. АЗБука

Основные УГО
Автоматический
выключатель
Выключатель
нагрузки
(рубильник)
Контакт
контактора
Тепловое реле

7.

Спасибо за внимание!
