Электрические и электронные аппараты с нуля

1.

Электрические и электронные
аппараты
с нуля
Преподаватель ЦК №7
Оболтина Анастасия Витальевна
четверг, 3 апреля 2025 г.

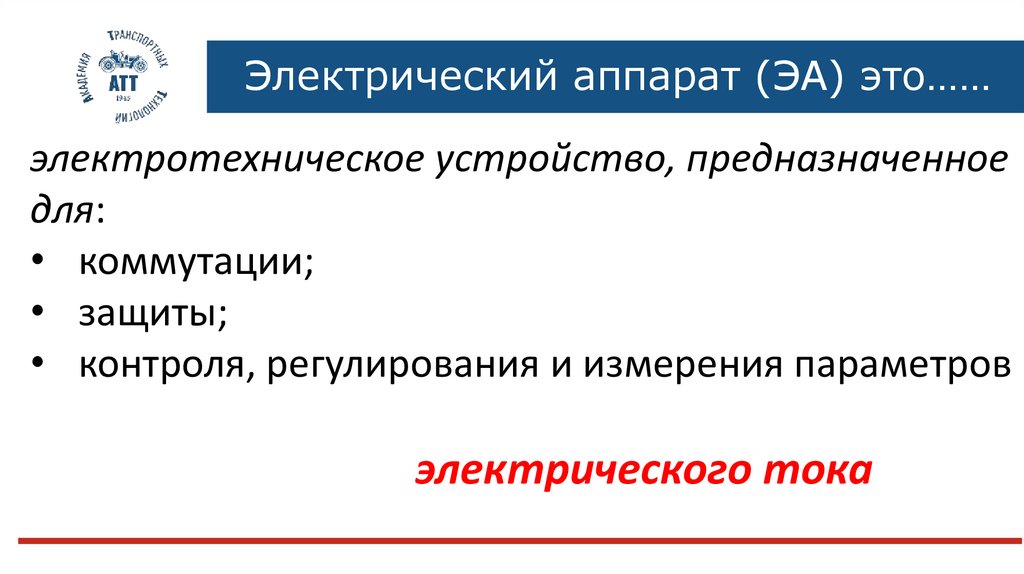

2. Электрический аппарат (ЭА) это……

электротехническое устройство, предназначенное
для:
• коммутации;
• защиты;
• контроля, регулирования и измерения параметров
электрического тока

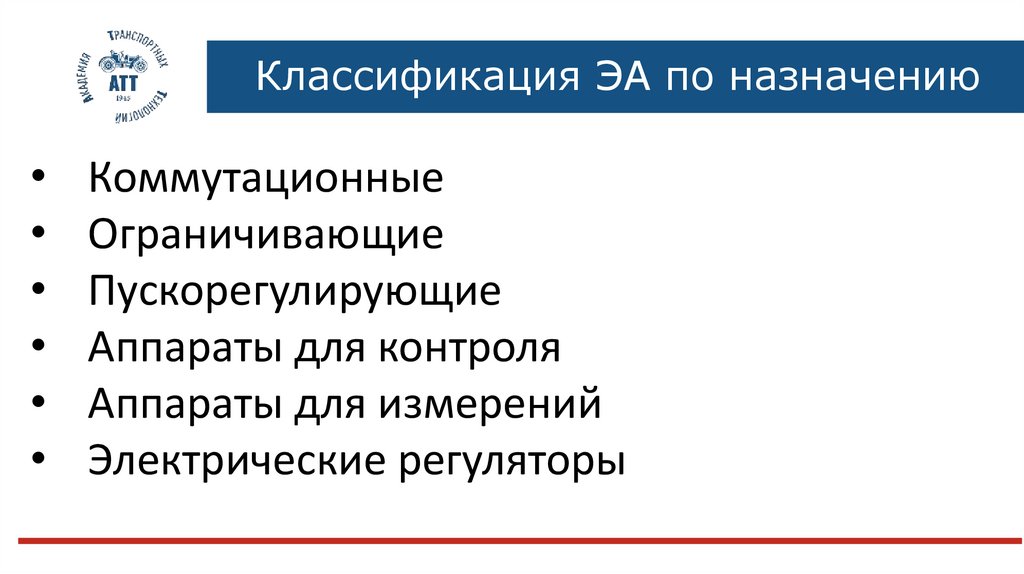

3. Классификация ЭА по назначению

Коммутационные
Ограничивающие
Пускорегулирующие
Аппараты для контроля
Аппараты для измерений
Электрические регуляторы

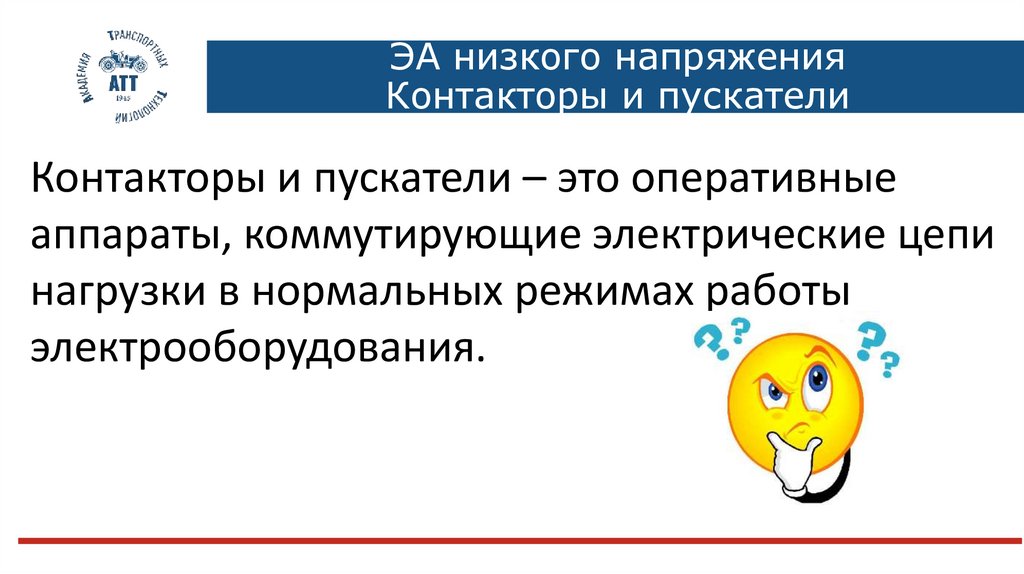

4. ЭА низкого напряжения Контакторы и пускатели

Контакторы и пускатели – это оперативные
аппараты, коммутирующие электрические цепи
нагрузки в нормальных режимах работы
электрооборудования.

5. Контактор….. ГОСТ 17703-72

6. Контактор….. ГОСТ 17703-72

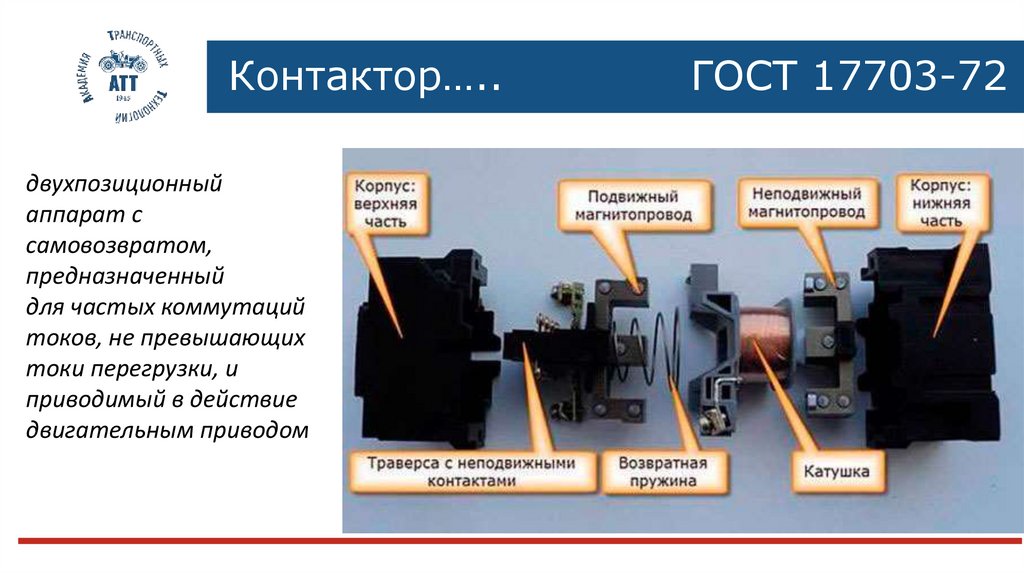

Контактор…..
двухпозиционный
аппарат с
самовозвратом,
предназначенный
для частых коммутаций
токов, не превышающих
токи перегрузки, и
приводимый в действие
двигательным приводом
ГОСТ 17703-72

7. Контактор….. ГОСТ 17703-72

Контактор…..

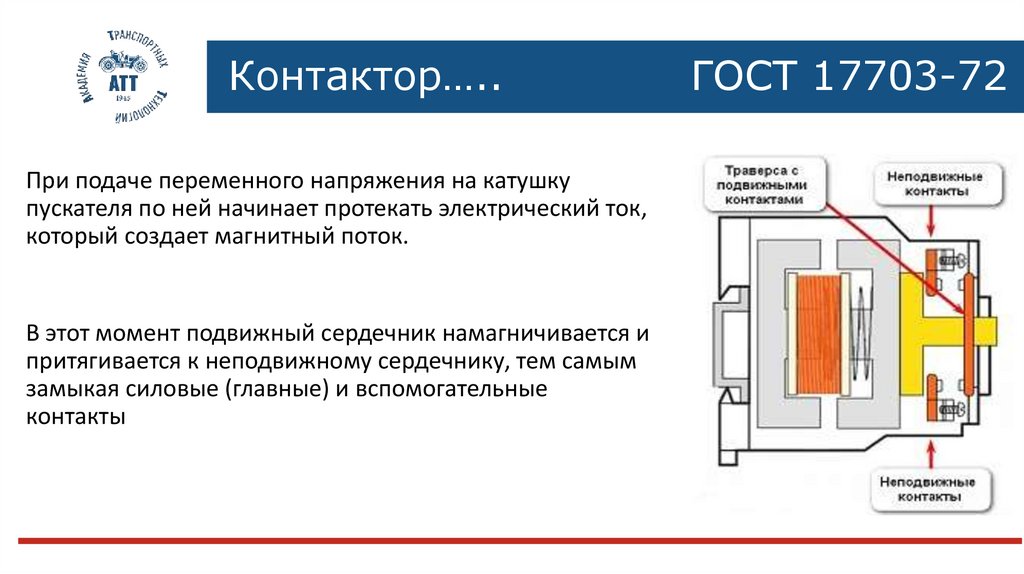

При подаче переменного напряжения на катушку
пускателя по ней начинает протекать электрический ток,
который создает магнитный поток.
В этот момент подвижный сердечник намагничивается и
притягивается к неподвижному сердечнику, тем самым
замыкая силовые (главные) и вспомогательные
контакты
ГОСТ 17703-72

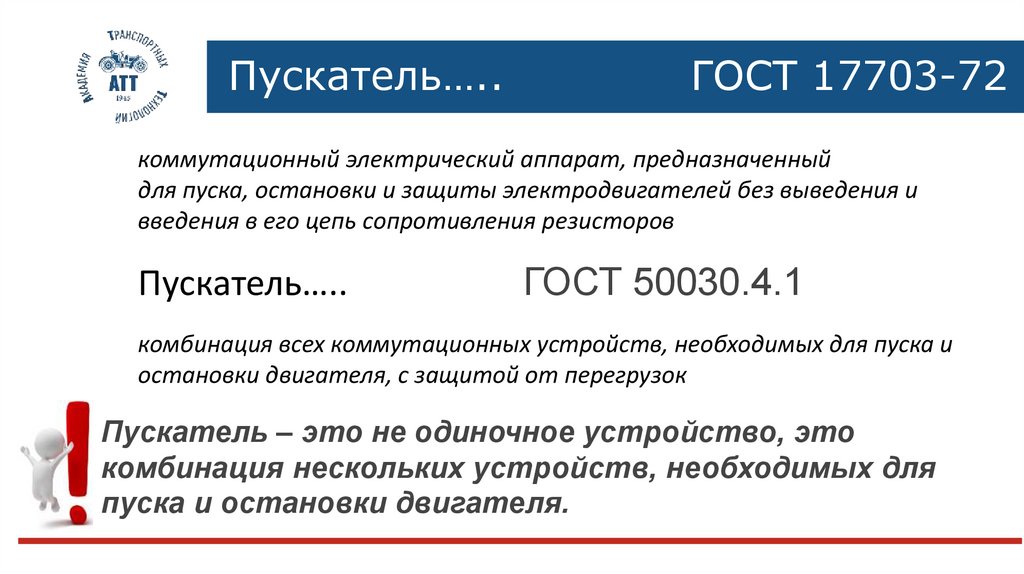

8. Пускатель….. ГОСТ 17703-72

9. Пускатель….. ГОСТ 17703-72

коммутационный электрический аппарат, предназначенный
для пуска, остановки и защиты электродвигателей без выведения и
введения в его цепь сопротивления резисторов
Пускатель…..
ГОСТ 50030.4.1
комбинация всех коммутационных устройств, необходимых для пуска и
остановки двигателя, с защитой от перегрузок

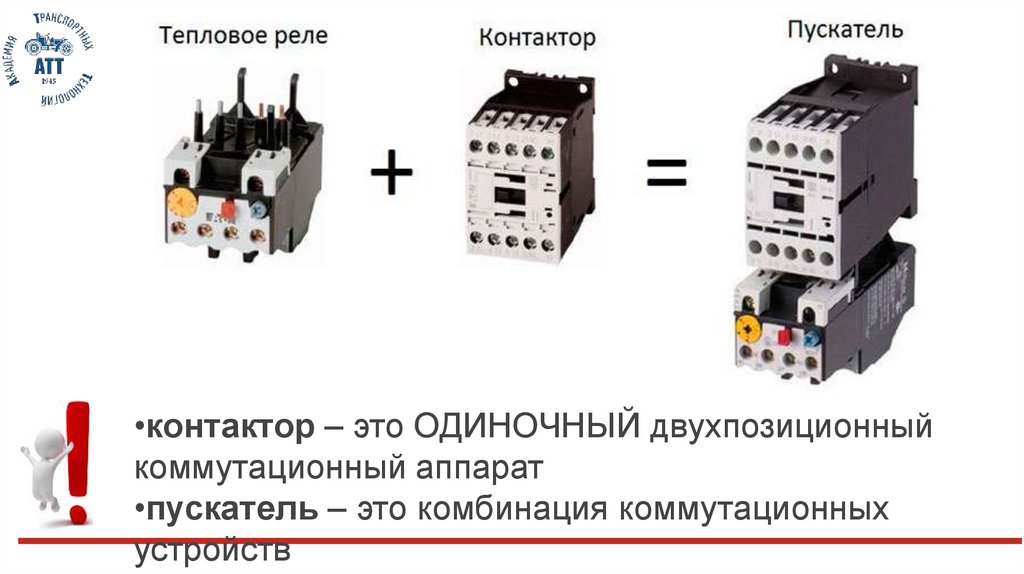

Пускатель – это не одиночное устройство, это
комбинация нескольких устройств, необходимых для
пуска и остановки двигателя.

10.

•контактор – это ОДИНОЧНЫЙ двухпозиционный
коммутационный аппарат
•пускатель – это комбинация коммутационных
устройств

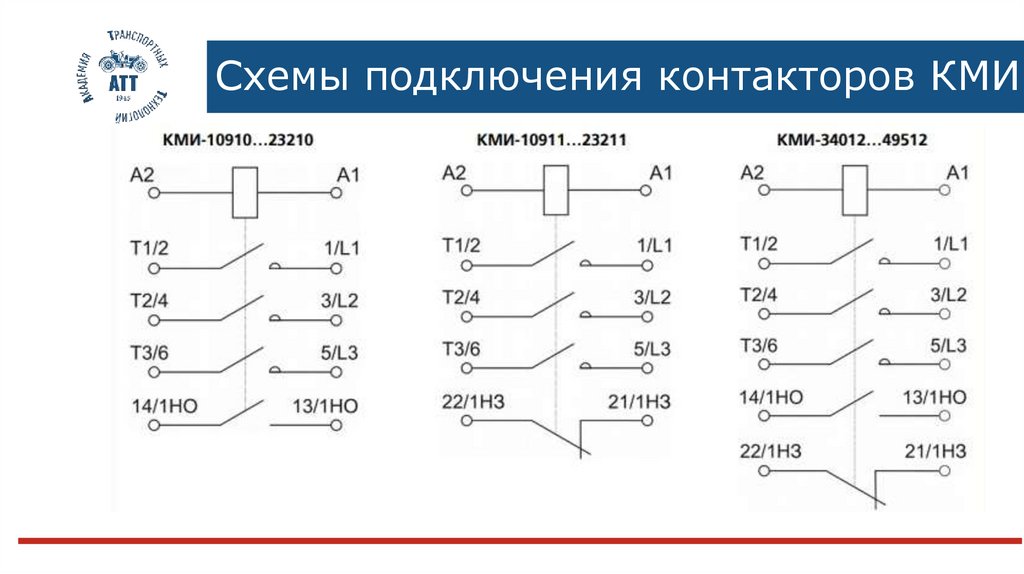

11. Схемы подключения контакторов КМИ

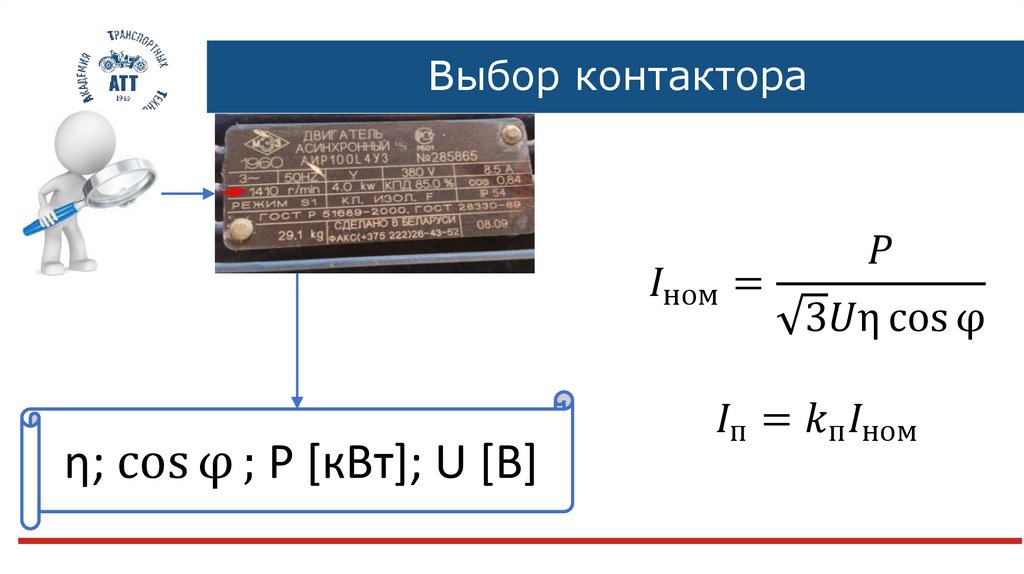

12. Выбор контактора
