Повышение качества поверхности холоднокатаной ленты из низкоуглеродистых марок стали

1.

Повышение
качества
поверхности
холоднокатаной ленты
из низкоуглеродистых
марок стали
Шмаков Роман Сергеевич
инженер I категории
группы по исследованиям
холодного проката

2.

2

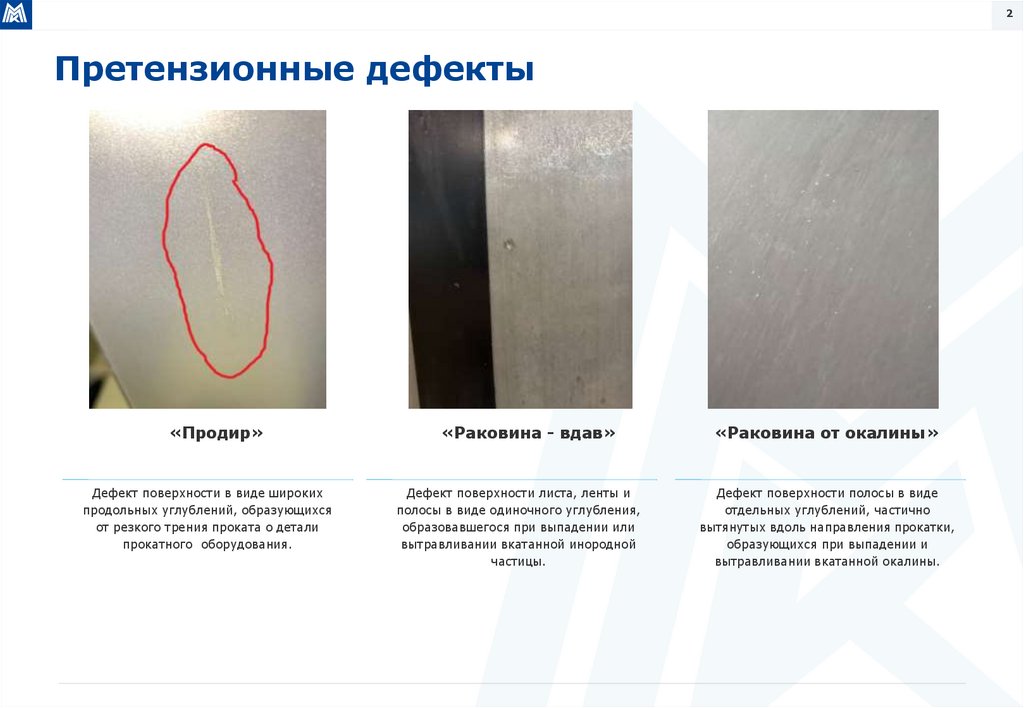

Претензионные дефекты
«Продир»
Дефект поверхности в виде широких
продольных углублений, образующихся
от резкого трения проката о детали
прокатного оборудования.
«Раковина - вдав»
Дефект поверхности листа, ленты и
полосы в виде одиночного углубления,
образовавшегося при выпадении или
вытравливании вкатанной инородной
частицы.
«Раковина от окалины»
Дефект поверхности полосы в виде
отдельных углублений, частично
вытянутых вдоль направления прокатки,
образующихся при выпадении и
вытравливании вкатанной окалины.

3.

3

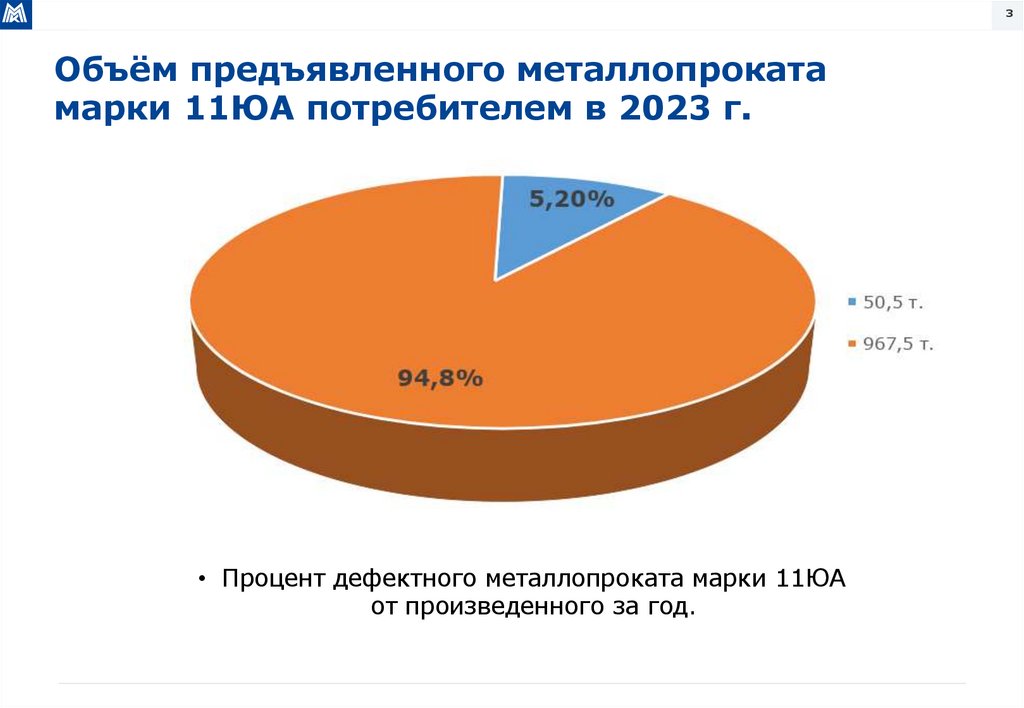

Объём предъявленного металлопроката
марки 11ЮА потребителем в 2023 г.
• Процент дефектного металлопроката марки 11ЮА
от произведенного за год.

4.

4

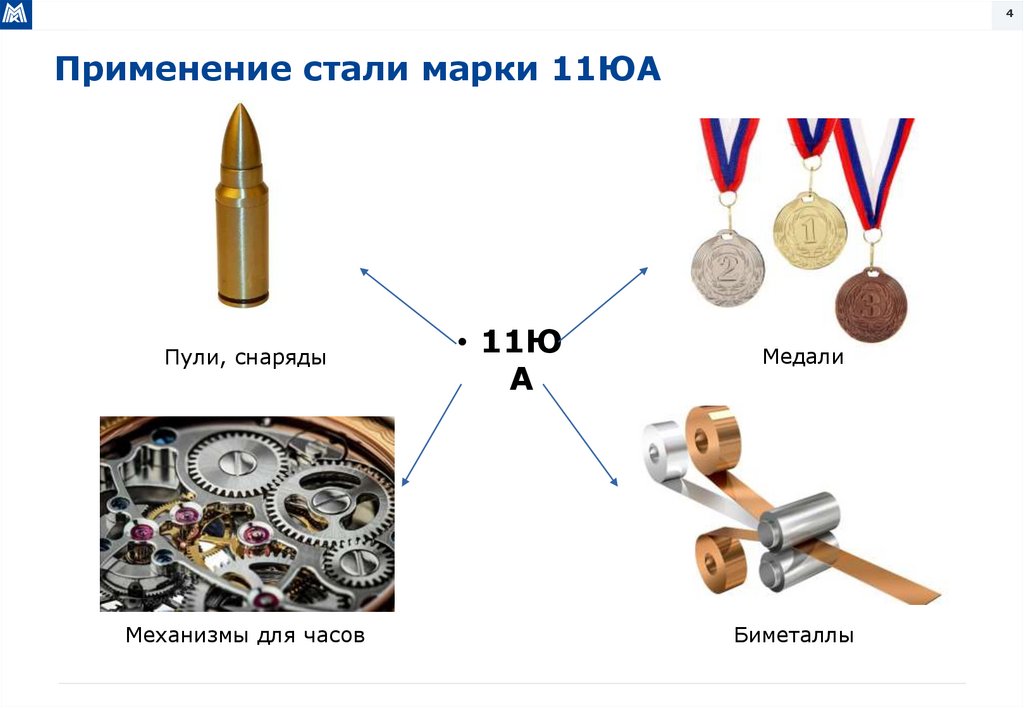

Применение стали марки 11ЮА
Пули, снаряды
Механизмы для часов
• 11Ю
А
Медали
Биметаллы

5.

5

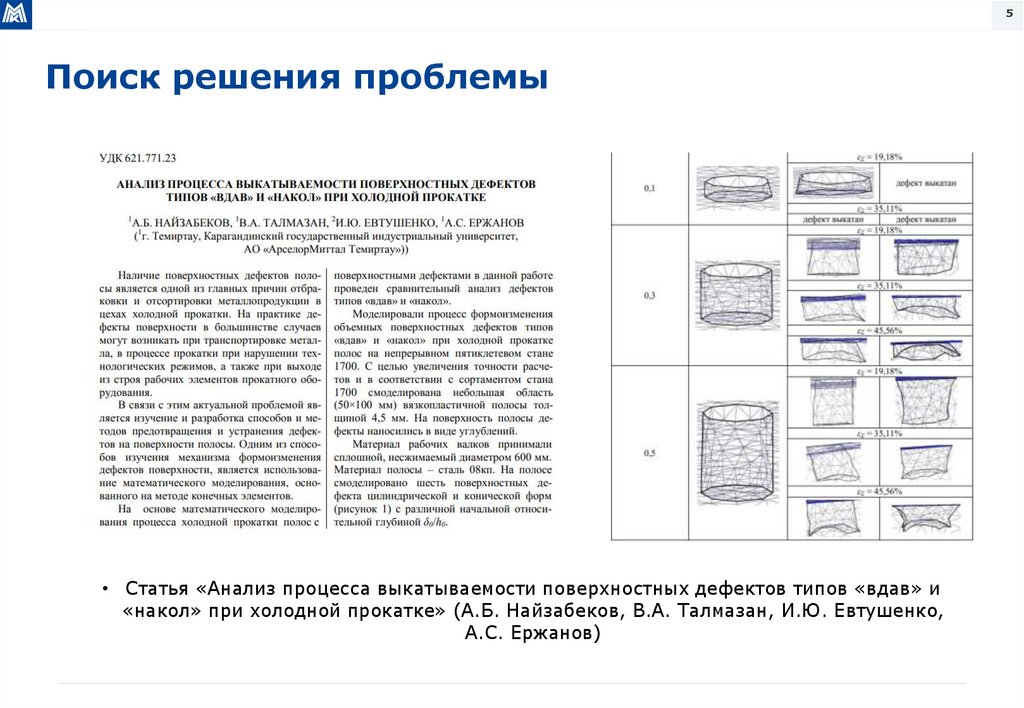

Поиск решения проблемы
• Статья «Анализ процесса выкатываемости поверхностных дефектов типов «вдав» и
«накол» при холодной прокатке» (А.Б. Найзабеков, В.А. Талмазан, И.Ю. Евтушенко,
А.С. Ержанов)

6.

6

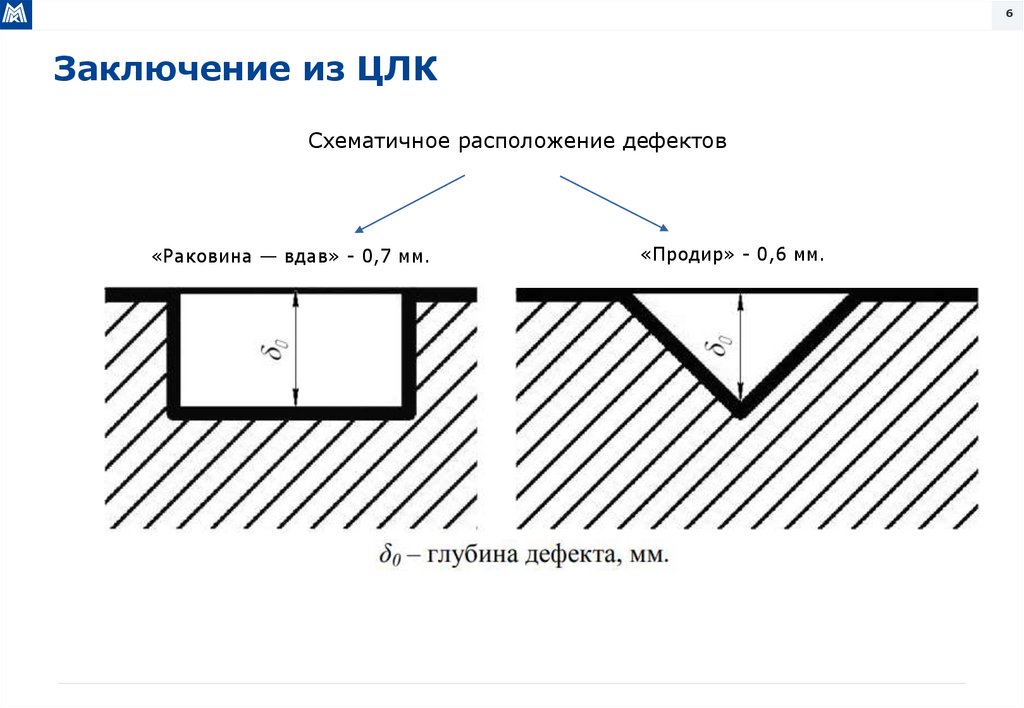

Заключение из ЦЛК
Схематичное расположение дефектов
«Раковина — вдав» - 0,7 мм.
«Продир» - 0,6 мм.

7.

7

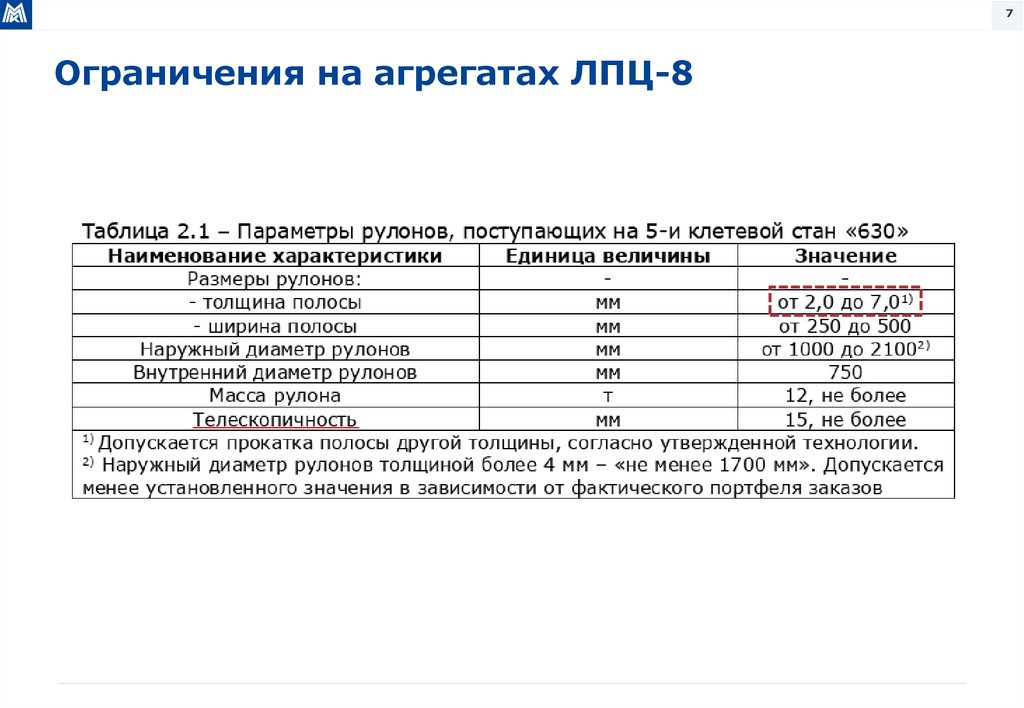

Ограничения на агрегатах ЛПЦ-8

8.

8

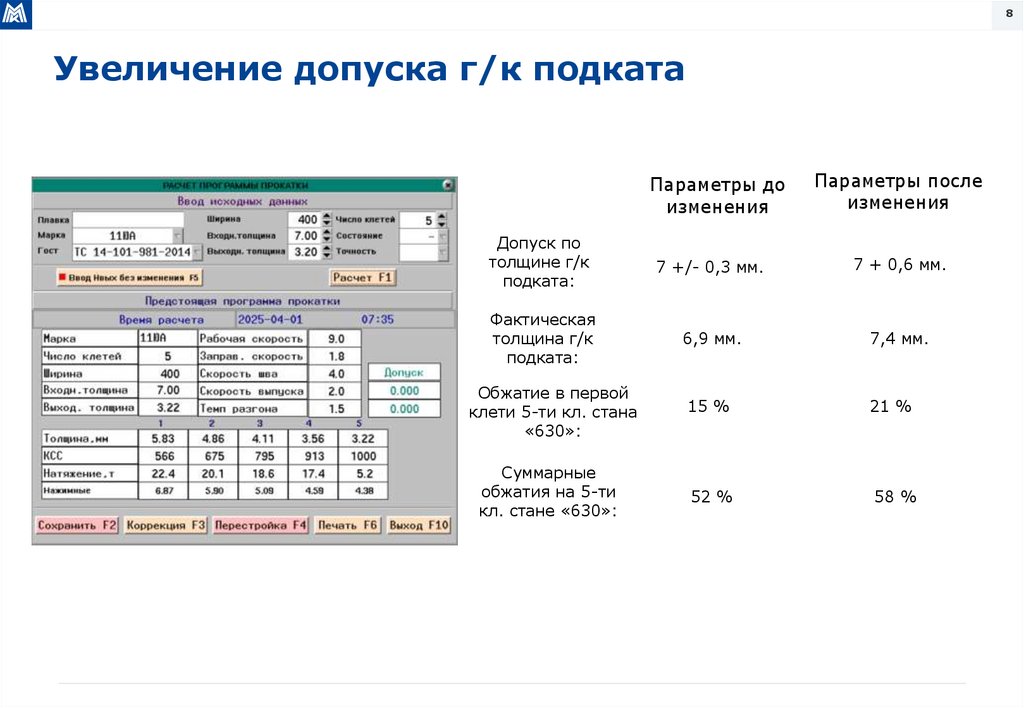

Увеличение допуска г/к подката
Параметры до
изменения
Параметры после
изменения
Допуск по
толщине г/к
подката:
7 +/- 0,3 мм.
7 + 0,6 мм.
Фактическая
толщина г/к
подката:
6,9 мм.
7,4 мм.
Обжатие в первой
клети 5-ти кл. стана
«630»:
15 %
21 %
Суммарные
обжатия на 5-ти
кл. стане «630»:
52 %
58 %

9.

9

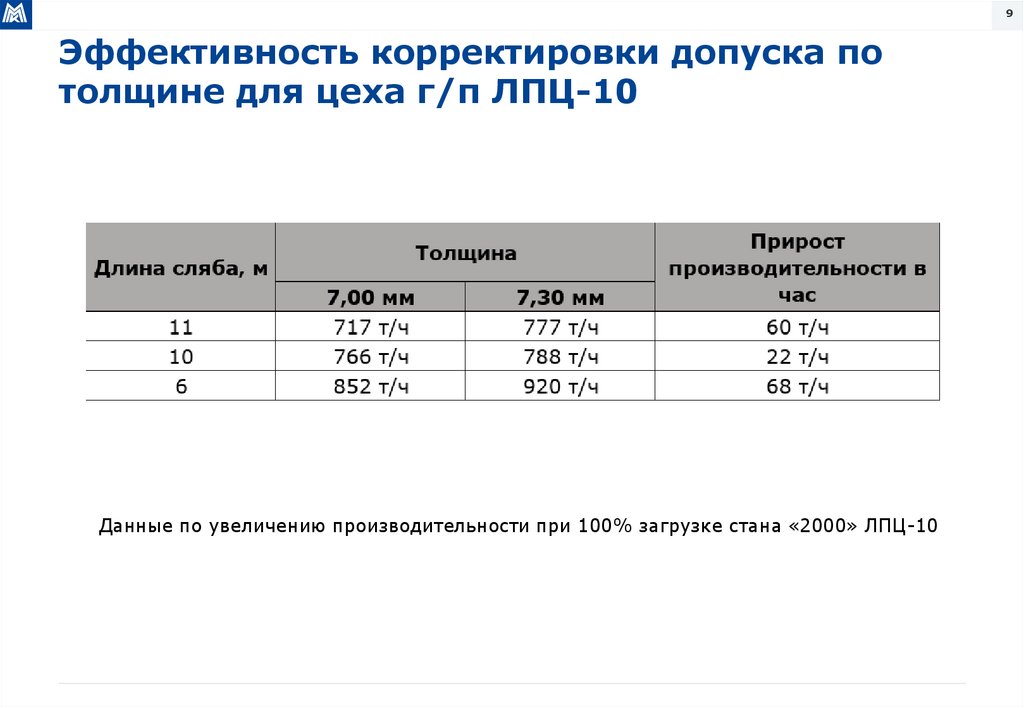

Эффективность корректировки допуска по
толщине для цеха г/п ЛПЦ-10
Данные по увеличению производительности при 100% загрузке стана «2000» ЛПЦ-10

10.

10

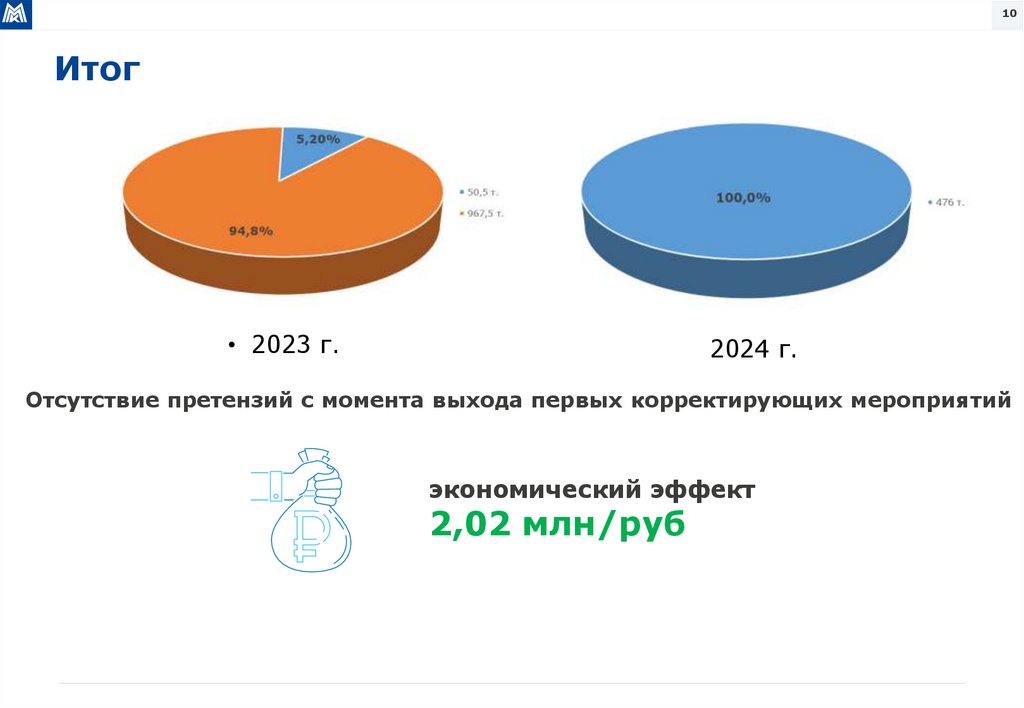

Итог
• 2023 г.
2024 г.
Отсутствие претензий с момента выхода первых корректирующих мероприятий
экономический эффект
2,02 млн/руб

11.

11
Спасибо за внимание !
