Вещество в электростатическом поле

1. ВЕЩЕСТВО в электростатическом поле

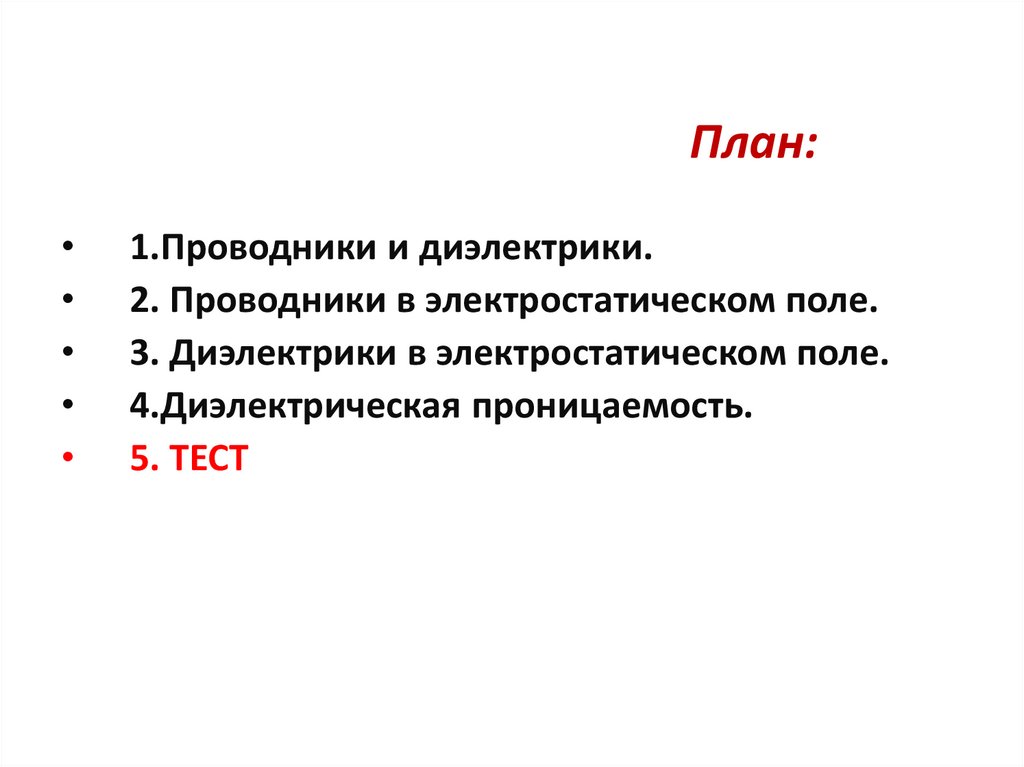

2. План:

1.Проводники и диэлектрики.
2. Проводники в электростатическом поле.
3. Диэлектрики в электростатическом поле.
4.Диэлектрическая проницаемость.
5. ТЕСТ

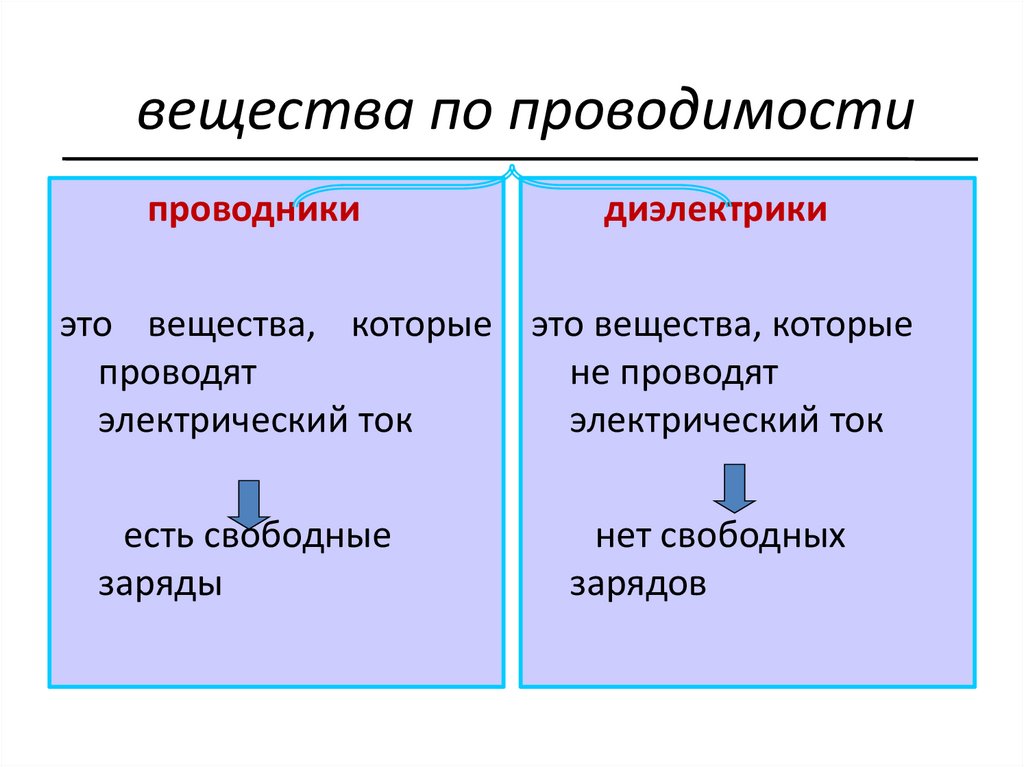

3. вещества по проводимости

проводники
диэлектрики
это вещества, которые это вещества, которые
проводят
не проводят
электрический ток
электрический ток
есть свободные
заряды
нет свободных
зарядов

4.

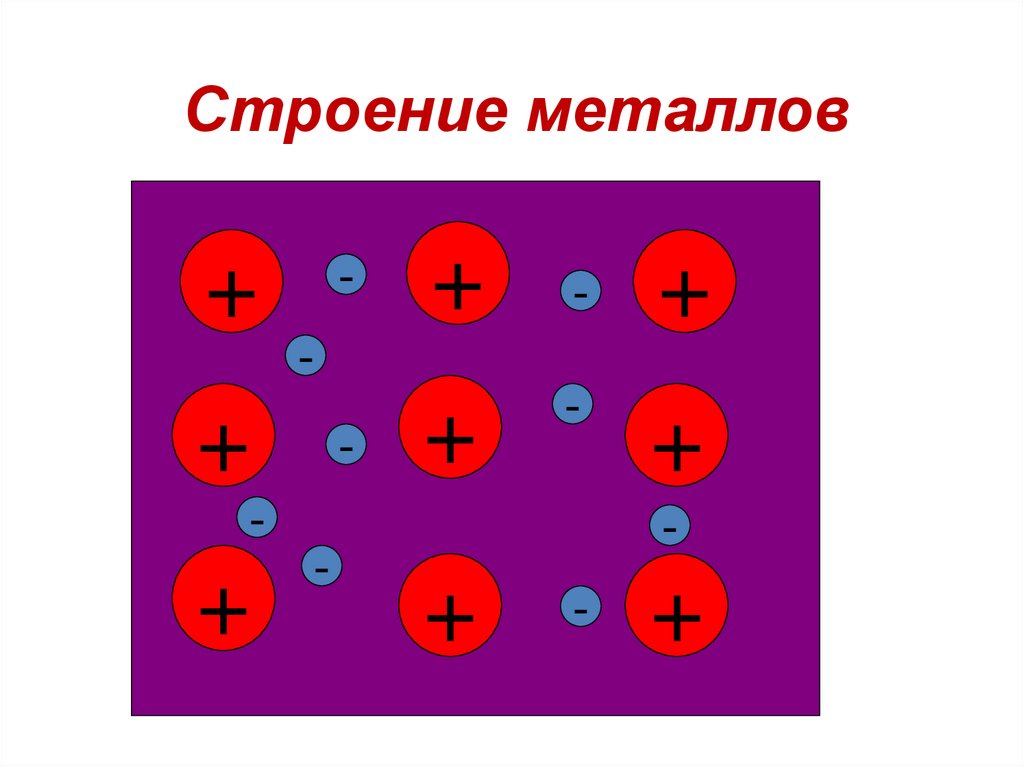

Строение металлов
+
-
+
-
+
-
+
-
+
-
+
-
+
-
-
+
-
+

5.

Металлический проводник в
электростатическом поле
+
+
+
+
-
+
-
+
+
-
+
-
+
+
-
+
+
Евнутр.
-
Евнешн.
-
+
-
+
Евнешн.= Евнутр.

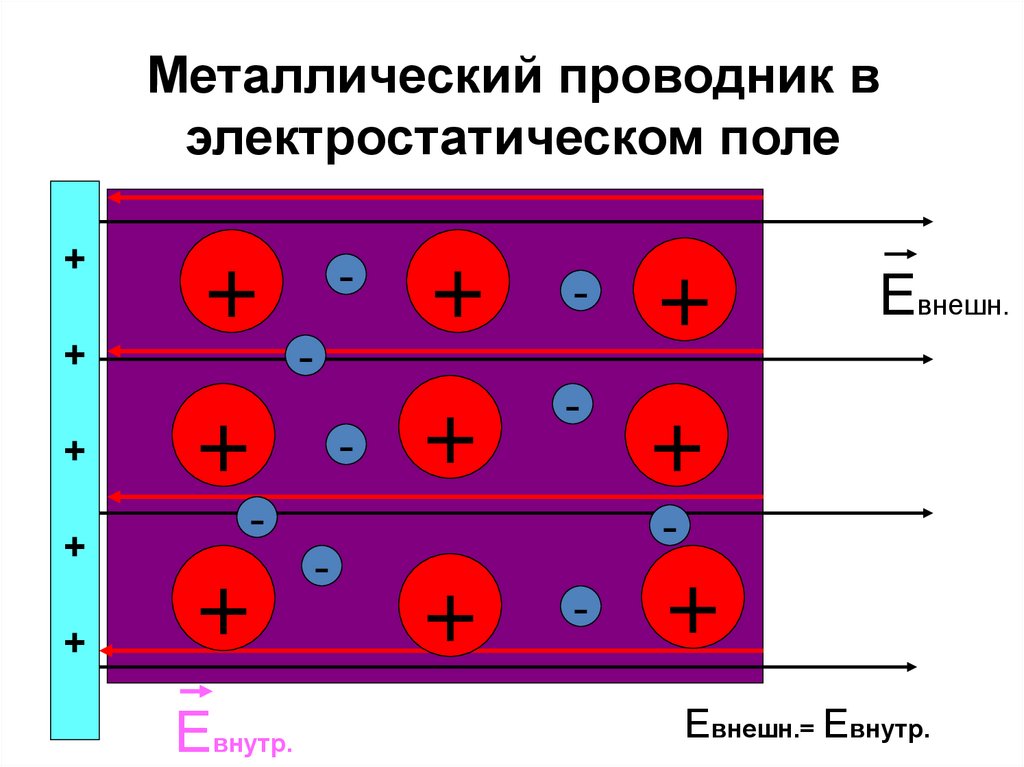

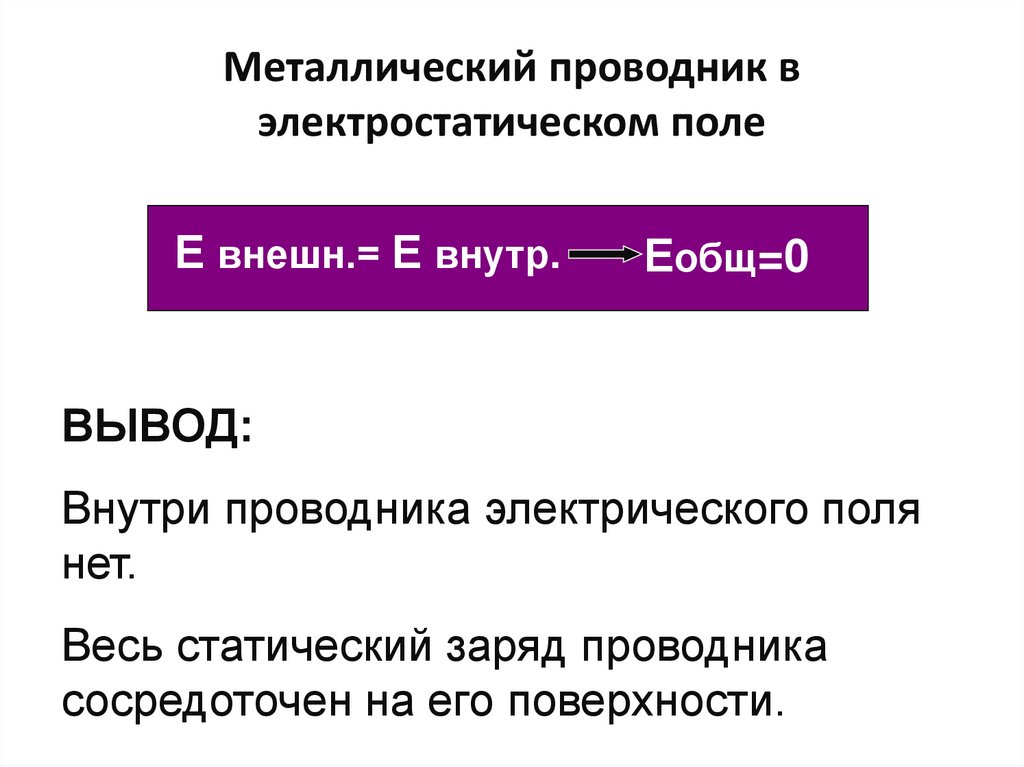

6. Металлический проводник в электростатическом поле

Е внешн.= Е внутр.
Еобщ=0
ВЫВОД:
Внутри проводника электрического поля
нет.
Весь статический заряд проводника
сосредоточен на его поверхности.

7.

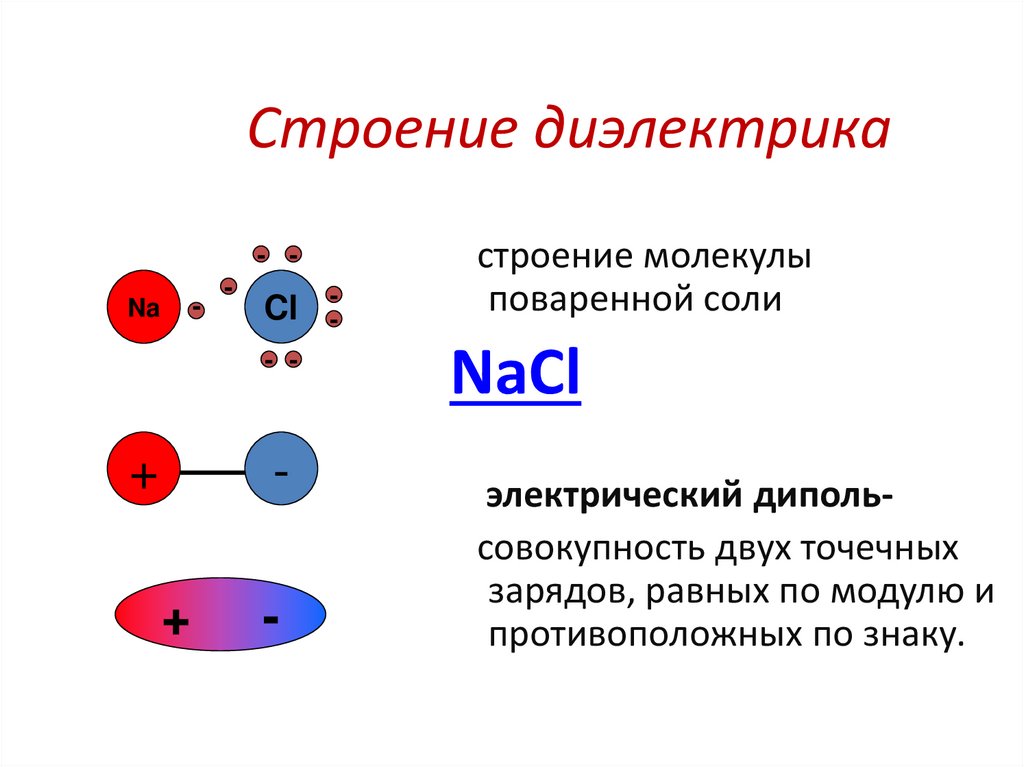

8. Строение диэлектрика

- -
-
Na
-
Cl
- -
+
+
-
-
строение молекулы
поваренной соли
NaCl
электрический дипольсовокупность двух точечных
зарядов, равных по модулю и
противоположных по знаку.

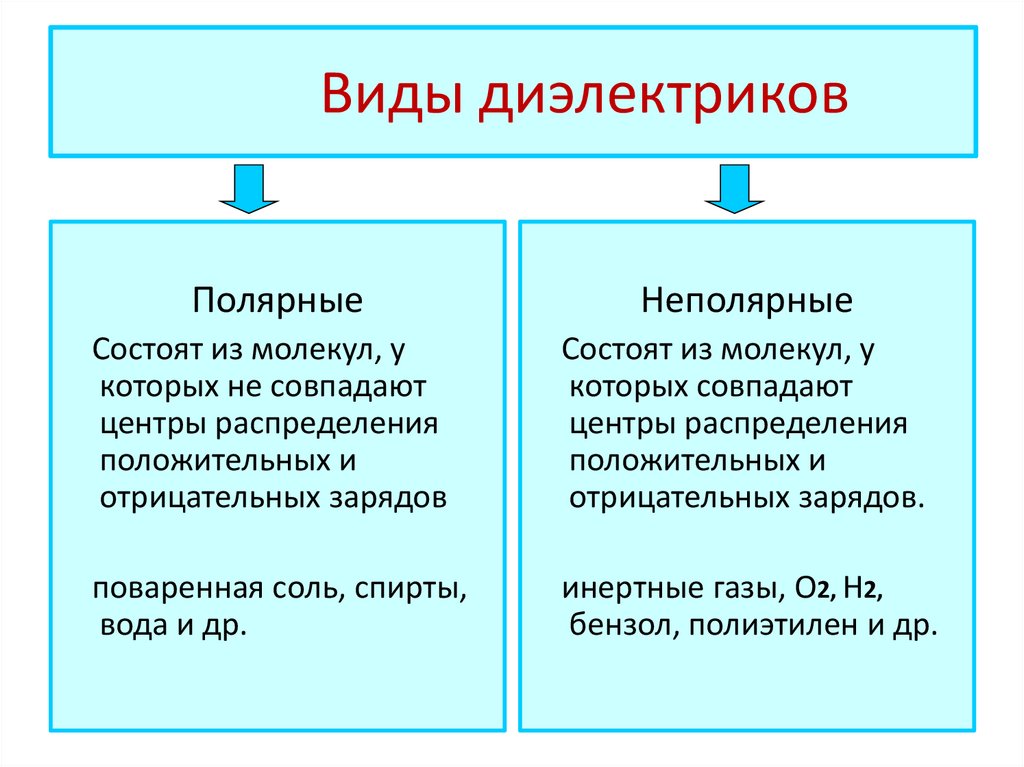

9. Виды диэлектриков

Полярные
Неполярные
Состоят из молекул, у
которых не совпадают
центры распределения
положительных и
отрицательных зарядов
Состоят из молекул, у
которых совпадают
центры распределения
положительных и
отрицательных зарядов.
поваренная соль, спирты,
вода и др.
инертные газы, О2, Н2,
бензол, полиэтилен и др.

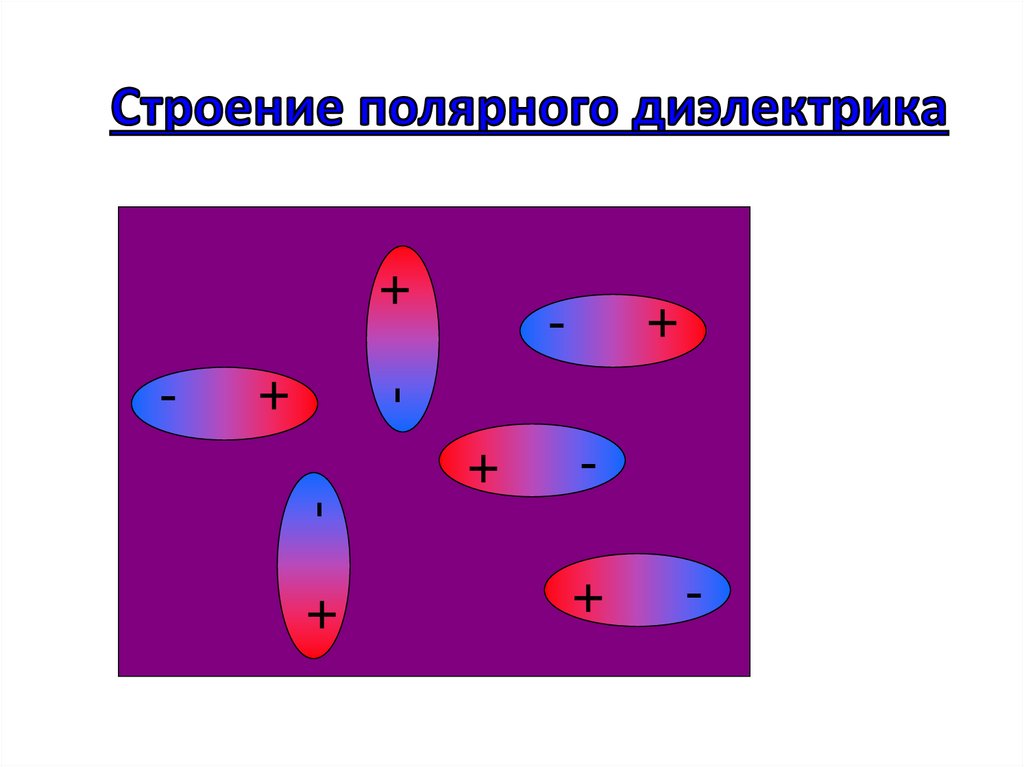

10. Строение полярного диэлектрика

+
+
-
+
-
+
-
+
+
-
-

11.

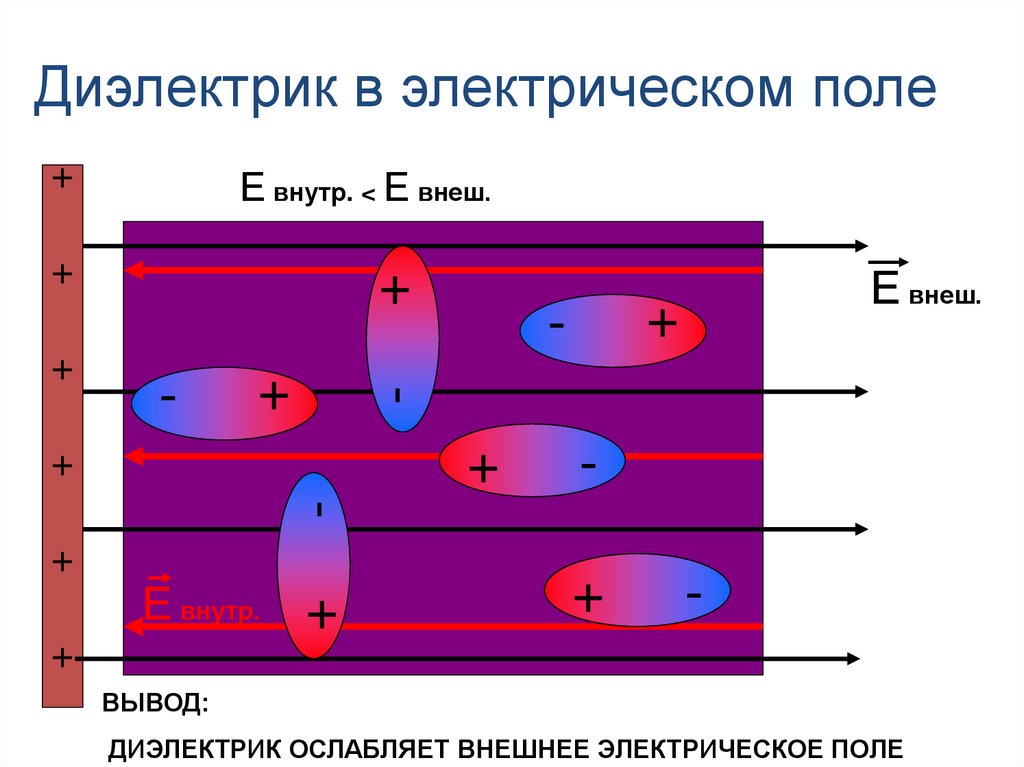

Диэлектрик в электрическом поле
+
Е внутр. < Е внеш.
Е внеш.
+
-
+
-
-
+
+
+
+
-
+
Е внутр.
+
-
+
+
-
+
ВЫВОД:
ДИЭЛЕКТРИК ОСЛАБЛЯЕТ ВНЕШНЕЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ

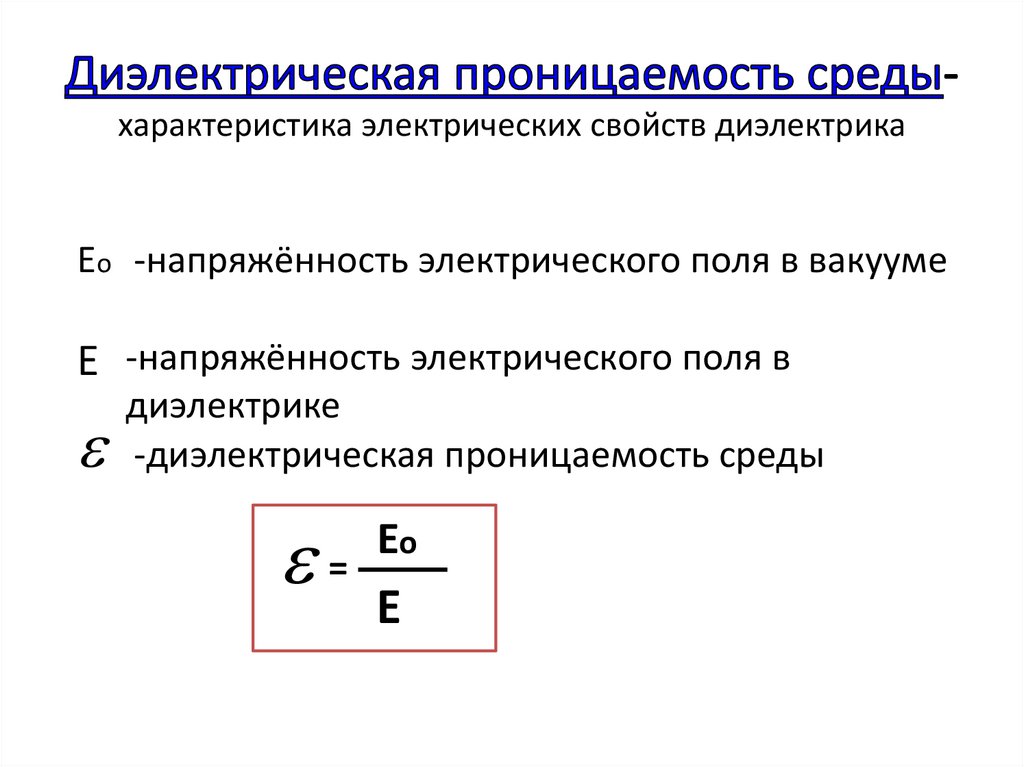

12. Диэлектрическая проницаемость среды- характеристика электрических свойств диэлектрика

характеристика электрических свойств диэлектрика
Ео -напряжённость электрического поля в вакууме
Е -напряжённость электрического поля в
диэлектрике
-диэлектрическая проницаемость среды
= Е
Ео

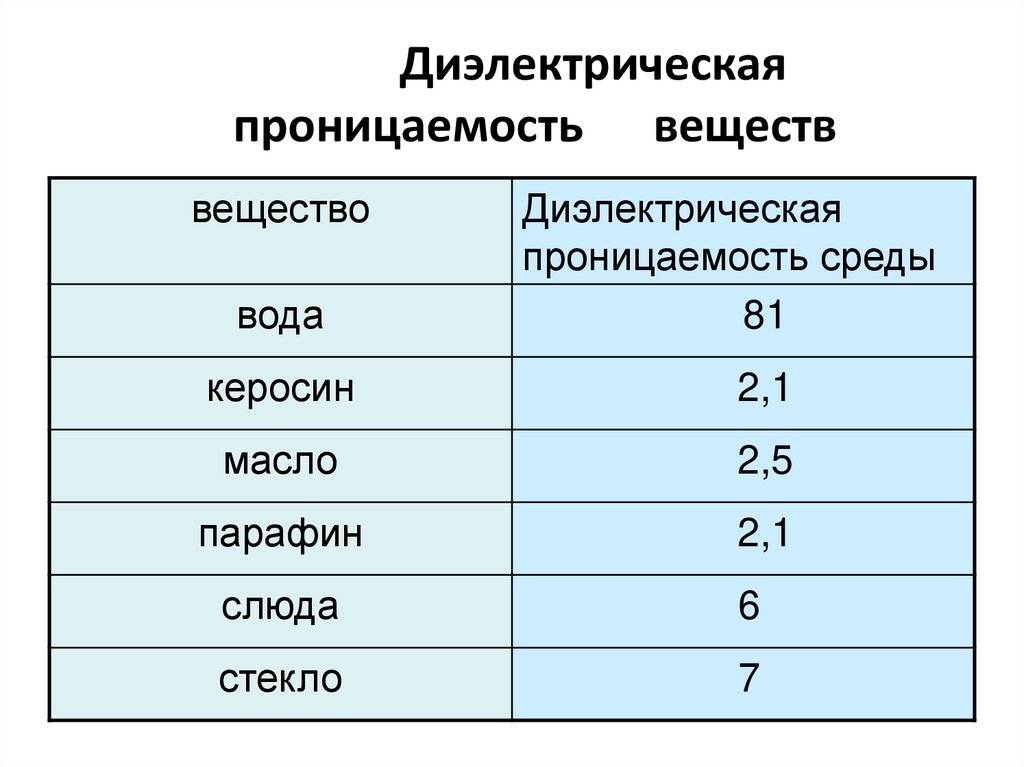

13. Диэлектрическая проницаемость веществ

вещество
вода
Диэлектрическая
проницаемость среды
81
керосин
2,1
масло
2,5
парафин
2,1
слюда
6
стекло
7

14.

• Закон Кулона для любой среды:
F k r
q1 q2
2
• Напряжённость электрического поля,
созданного точечным зарядом в любой среде:
q
E k r
2

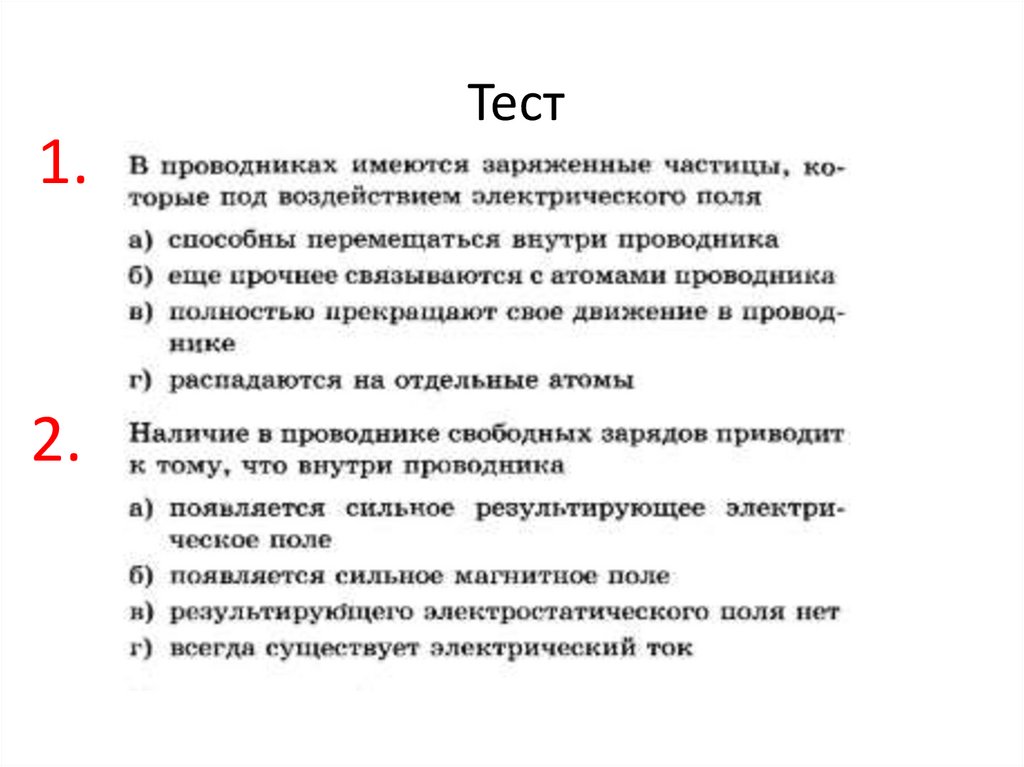

15. Тест

1.
2.
Тест

16.

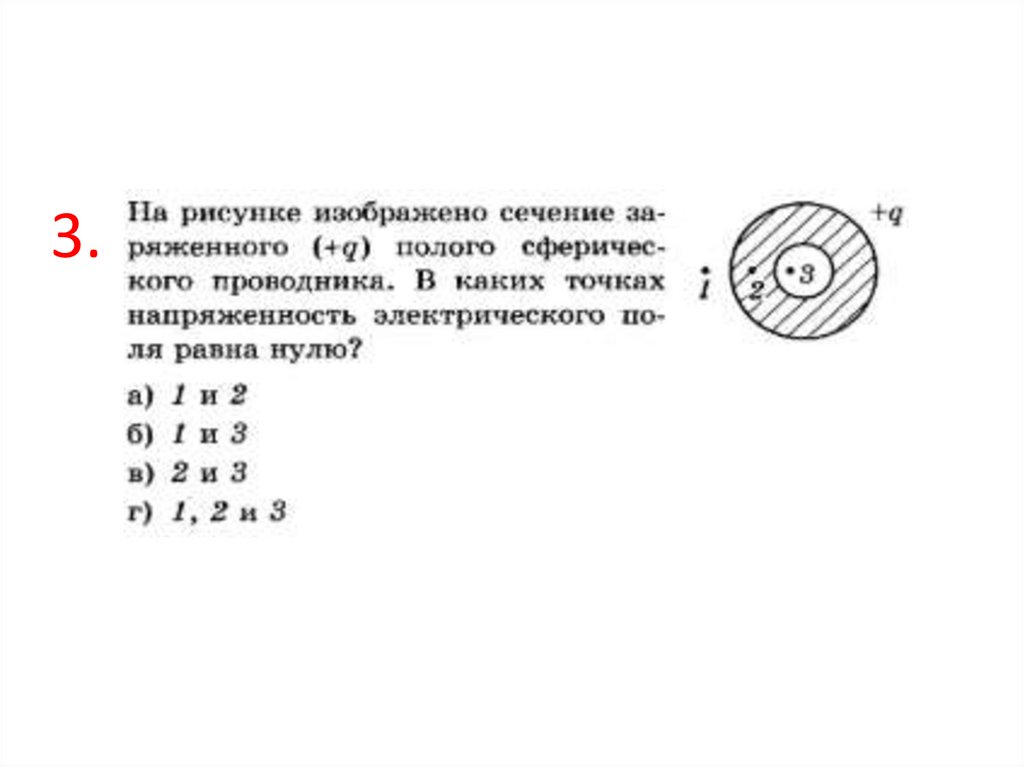

3.

17.

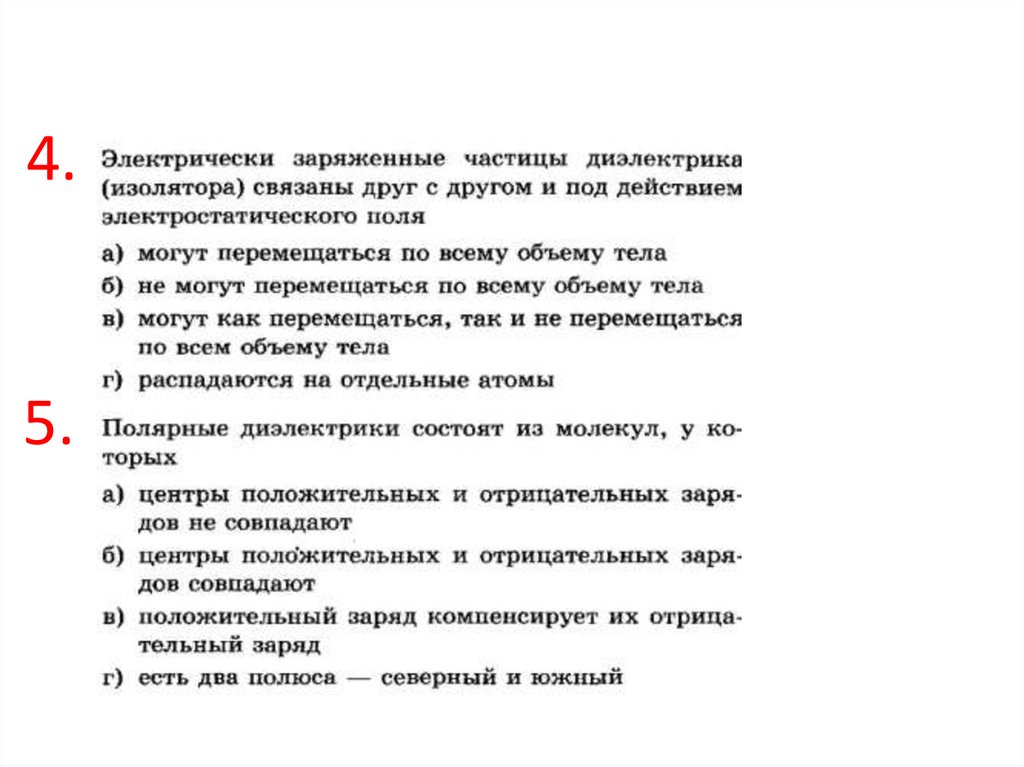

4.
5.

18.

6.
7.

19.

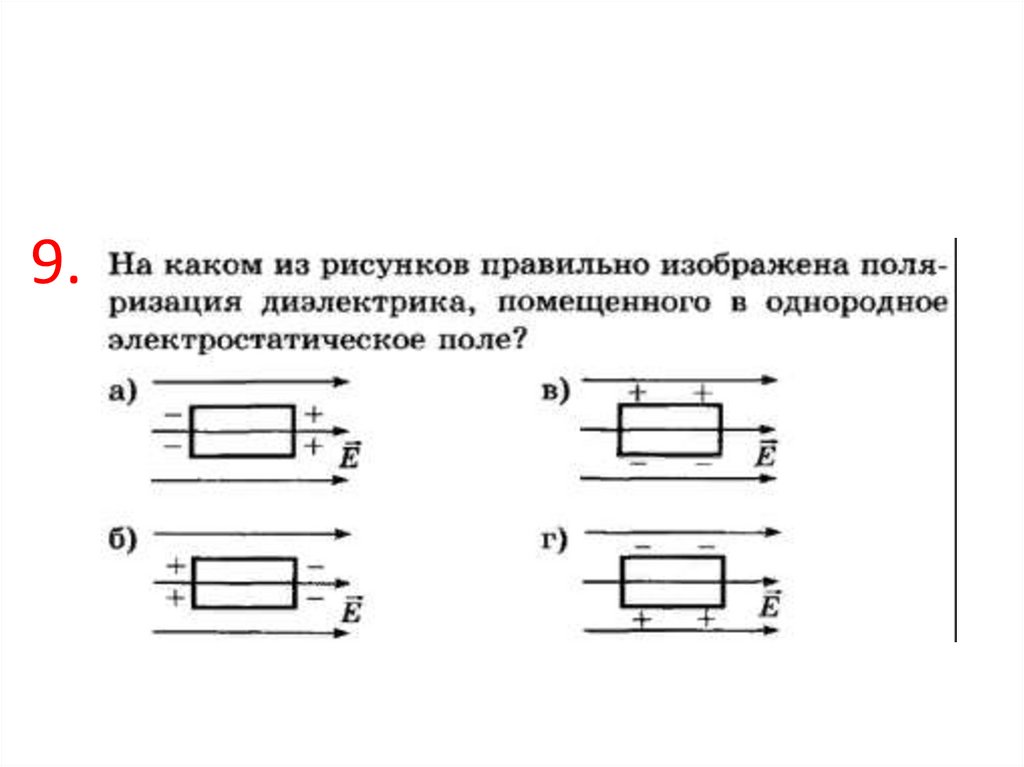

8.

20.

9.

21.

10.

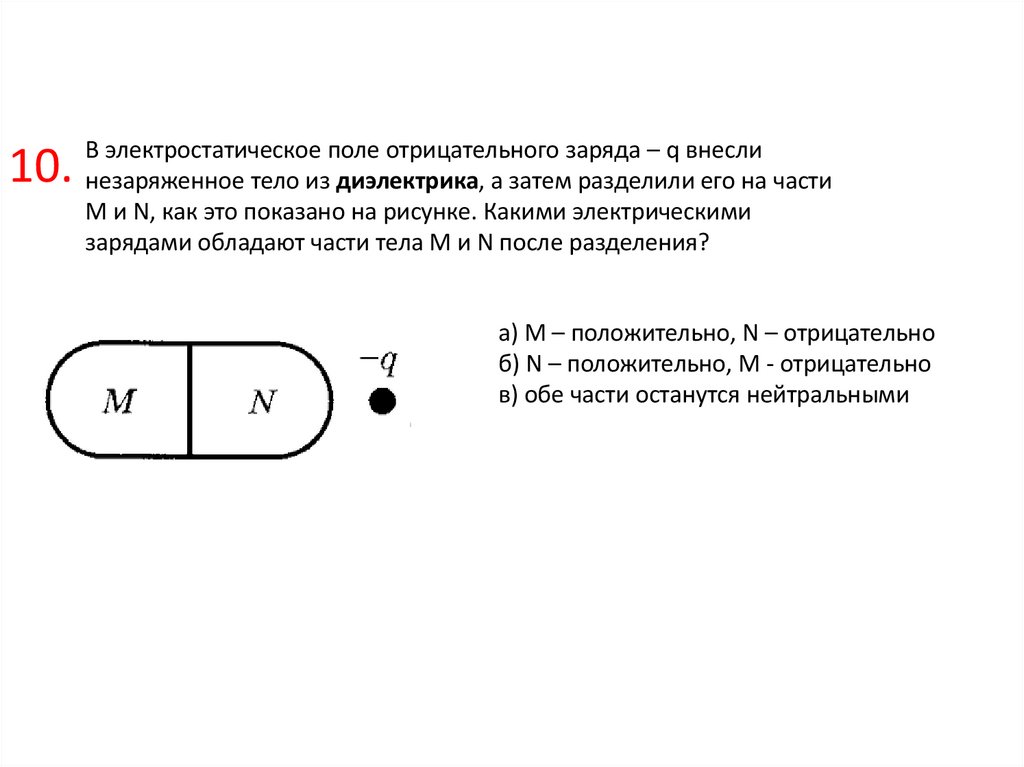

В электростатическое поле отрицательного заряда – q внесли
незаряженное тело из диэлектрика, а затем разделили его на части
М и N, как это показано на рисунке. Какими электрическими
зарядами обладают части тела М и N после разделения?
а) М – положительно, N – отрицательно
б) N – положительно, M - отрицательно
в) обе части останутся нейтральными

22. Тест

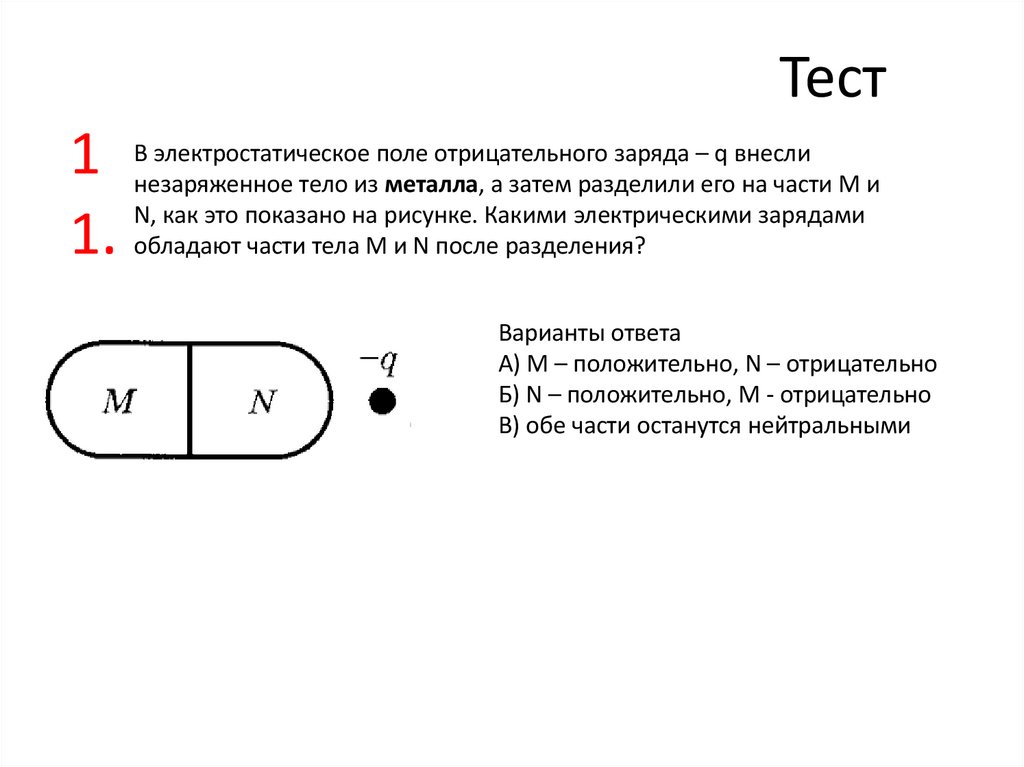

электростатическое поле отрицательного заряда – q внесли
1 Внезаряженное
тело из металла, а затем разделили его на части М и
N, как это показано на рисунке. Какими электрическими зарядами
1. обладают части тела М и N после разделения?
Варианты ответа
А) М – положительно, N – отрицательно
Б) N – положительно, M - отрицательно
В) обе части останутся нейтральными

23. Всё =)
