Конструкторская документация. Лекция 8

1. конструкторская документация

КОНСТРУКТОРСКАЯ
ДОКУМЕНТАЦИЯ
Лекция 8

2. 1. Общие сведения о системе ЕСКД

ЕСКД - комплекс стандартов, позволяющих грамотно оформить и
однозначно читать чертежи и другие конструкторские документы.
Стандарты ЕСКД имеют следующую структуру:
ГОСТ 2.ABC-DE
Здесь 2 - номер присвоенный всему комплексу ЕСКД;
A - классификационная группа стандарта,
BC - порядковый номер стандарта;
DE - год регистрации.

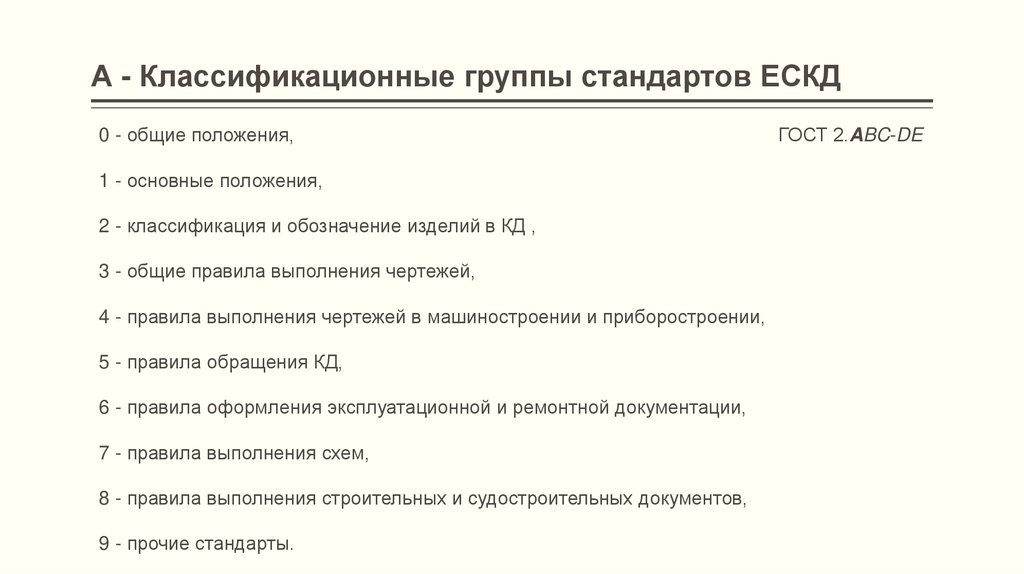

3. А - Классификационные группы стандартов ЕСКД

0 - общие положения,
1 - основные положения,
2 - классификация и обозначение изделий в КД ,
3 - общие правила выполнения чертежей,
4 - правила выполнения чертежей в машиностроении и приборостроении,
5 - правила обращения КД,
6 - правила оформления эксплуатационной и ремонтной документации,
7 - правила выполнения схем,
8 - правила выполнения строительных и судостроительных документов,
9 - прочие стандарты.
ГОСТ 2.ABC-DE

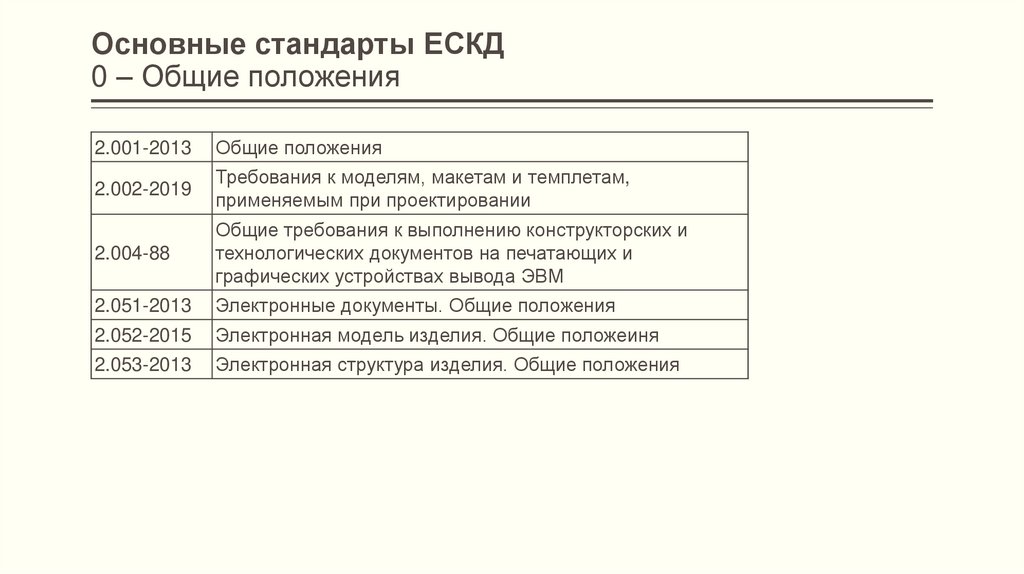

4. Основные стандарты ЕСКД 0 – Общие положения

2.001-2013
Общие положения
2.002-2019
Требования к моделям, макетам и темплетам,
применяемым при проектировании
2.004-88
Общие требования к выполнению конструкторских и
технологических документов на печатающих и
графических устройствах вывода ЭВМ
2.051-2013
Электронные документы. Общие положения
2.052-2015
Электронная модель изделия. Общие положеиня
2.053-2013
Электронная структура изделия. Общие положения

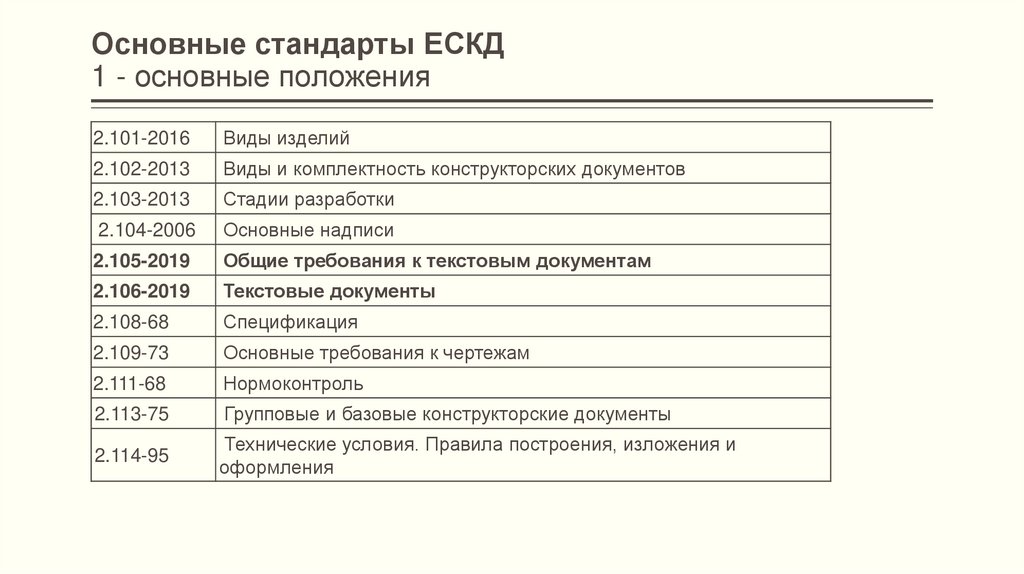

5. Основные стандарты ЕСКД 1 - основные положения

2.101-2016
Виды изделий
2.102-2013
Виды и комплектность конструкторских документов
2.103-2013
Стадии разработки
2.104-2006
Основные надписи
2.105-2019
Общие требования к текстовым документам
2.106-2019
Текстовые документы
2.108-68
Спецификация
2.109-73
Основные требования к чертежам
2.111-68
Нормоконтроль
2.113-75
Групповые и базовые конструкторские документы
2.114-95
Технические условия. Правила построения, изложения и
оформления

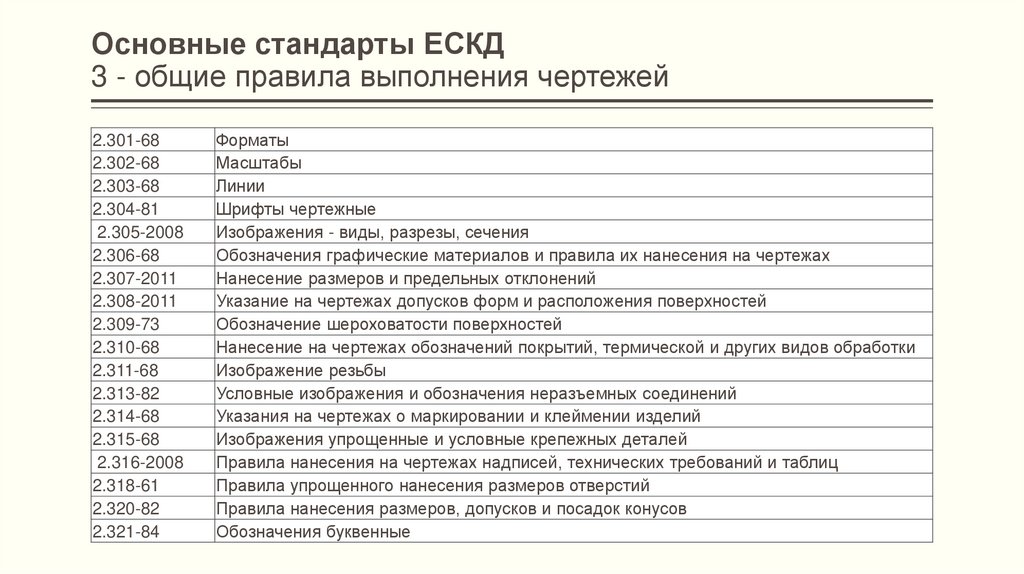

6. Основные стандарты ЕСКД 3 - общие правила выполнения чертежей

2.301-68
2.302-68
2.303-68
2.304-81
2.305-2008
2.306-68
2.307-2011
2.308-2011
2.309-73
2.310-68
2.311-68
2.313-82
2.314-68
2.315-68
2.316-2008
2.318-61
2.320-82
2.321-84
Форматы
Масштабы
Линии
Шрифты чертежные
Изображения - виды, разрезы, сечения
Обозначения графические материалов и правила их нанесения на чертежах
Нанесение размеров и предельных отклонений
Указание на чертежах допусков форм и расположения поверхностей
Обозначение шероховатости поверхностей
Нанесение на чертежах обозначений покрытий, термической и других видов обработки
Изображение резьбы
Условные изображения и обозначения неразъемных соединений
Указания на чертежах о маркировании и клеймении изделий
Изображения упрощенные и условные крепежных деталей
Правила нанесения на чертежах надписей, технических требований и таблиц
Правила упрощенного нанесения размеров отверстий
Правила нанесения размеров, допусков и посадок конусов
Обозначения буквенные

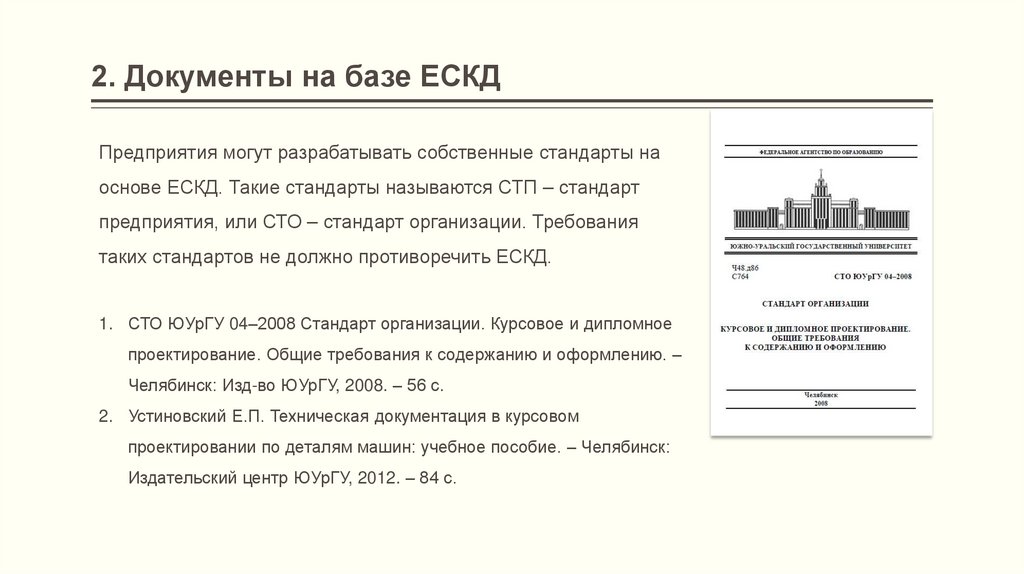

7. 2. Документы на базе ЕСКД

Предприятия могут разрабатывать собственные стандарты на
основе ЕСКД. Такие стандарты называются СТП – стандарт
предприятия, или СТО – стандарт организации. Требования
таких стандартов не должно противоречить ЕСКД.
1. СТО ЮУрГУ 04–2008 Стандарт организации. Курсовое и дипломное
проектирование. Общие требования к содержанию и оформлению. –
Челябинск: Изд-во ЮУрГУ, 2008. – 56 с.
2. Устиновский Е.П. Техническая документация в курсовом
проектировании по деталям машин: учебное пособие. – Челябинск:
Издательский центр ЮУрГУ, 2012. – 84 с.

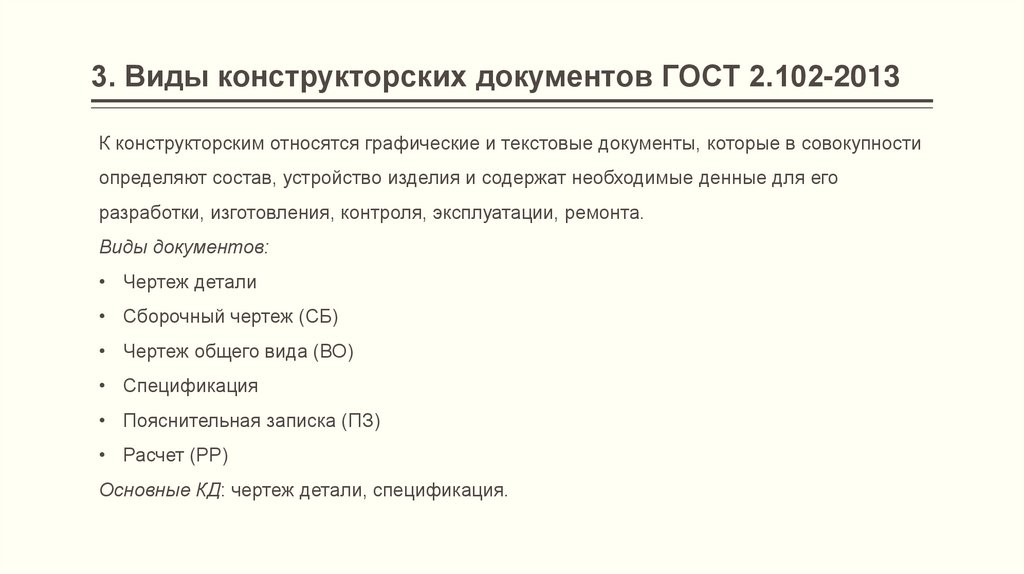

8. 3. Виды конструкторских документов ГОСТ 2.102-2013

К конструкторским относятся графические и текстовые документы, которые в совокупности
определяют состав, устройство изделия и содержат необходимые денные для его
разработки, изготовления, контроля, эксплуатации, ремонта.
Виды документов:
• Чертеж детали
• Сборочный чертеж (СБ)
• Чертеж общего вида (ВО)
• Спецификация
• Пояснительная записка (ПЗ)
• Расчет (РР)
Основные КД: чертеж детали, спецификация.

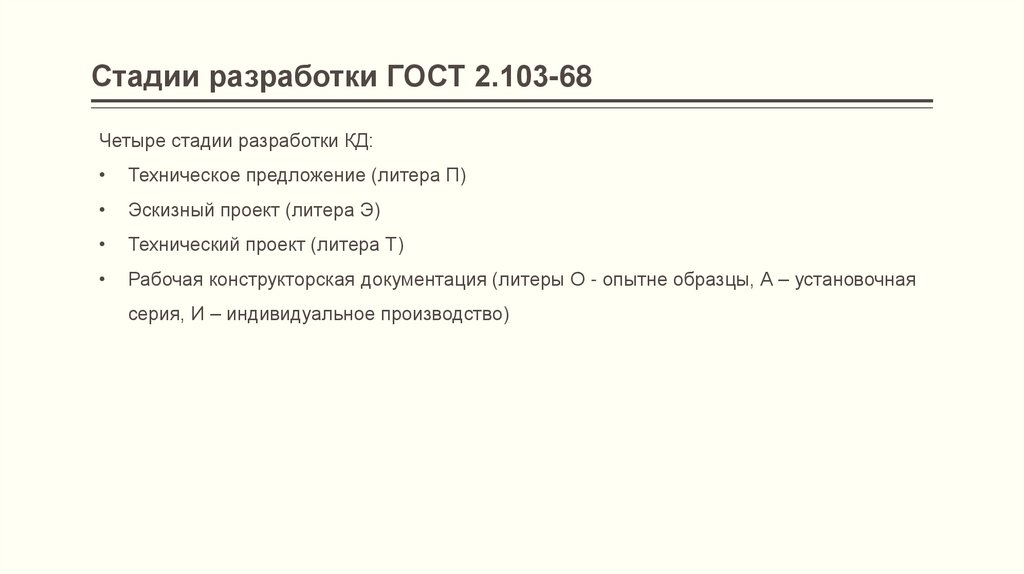

9. Стадии разработки ГОСТ 2.103-68

Четыре стадии разработки КД:
Техническое предложение (литера П)
Эскизный проект (литера Э)
Технический проект (литера Т)
Рабочая конструкторская документация (литеры О - опытне образцы, А – установочная
серия, И – индивидуальное производство)

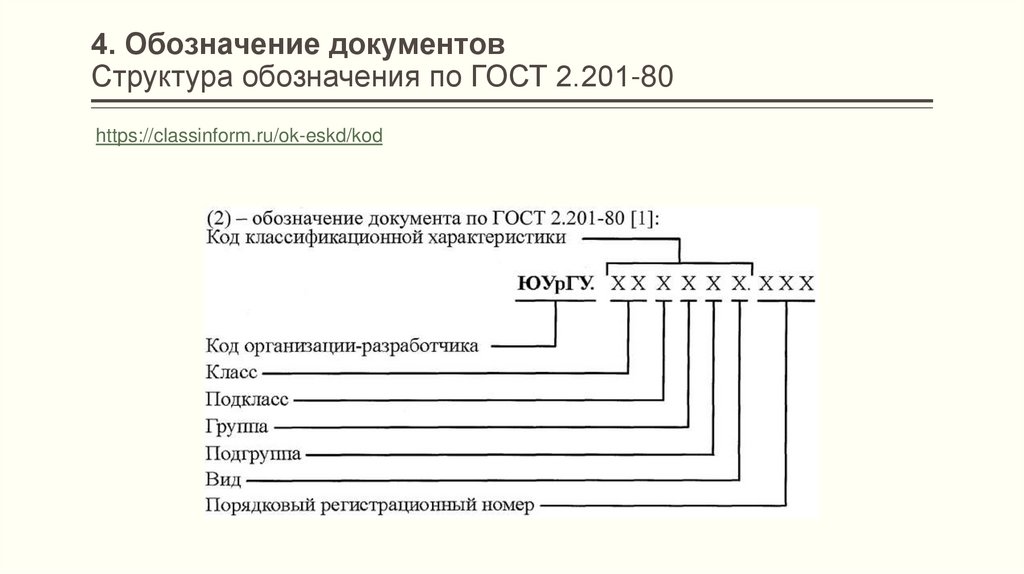

10. 4. Обозначение документов Структура обозначения по ГОСТ 2.201-80

https://classinform.ru/ok-eskd/kod

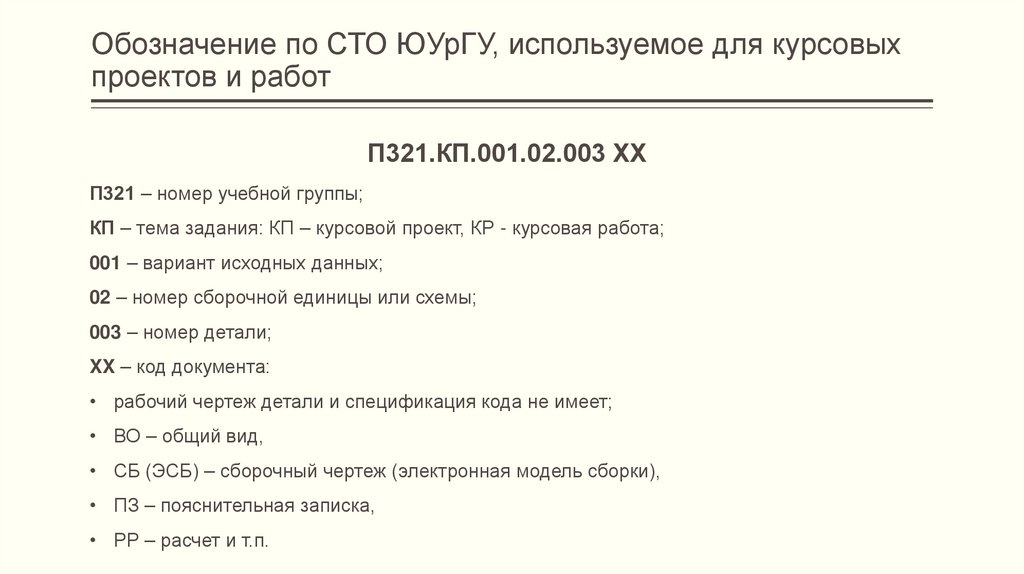

11. Обозначение по СТО ЮУрГУ, используемое для курсовых проектов и работ

П321.КП.001.02.003 XX
П321 – номер учебной группы;
КП – тема задания: КП – курсовой проект, КР - курсовая работа;
001 – вариант исходных данных;
02 – номер сборочной единицы или схемы;
003 – номер детали;
XX – код документа:
• рабочий чертеж детали и спецификация кода не имеет;
• ВО – общий вид,
• СБ (ЭСБ) – сборочный чертеж (электронная модель сборки),
• ПЗ – пояснительная записка,
• РР – расчет и т.п.

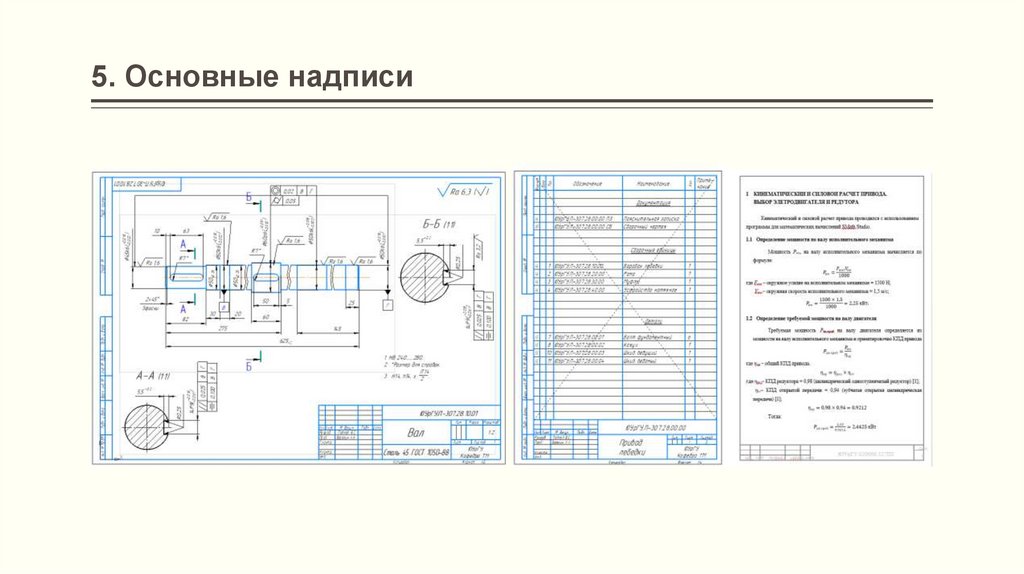

12. 5. Основные надписи

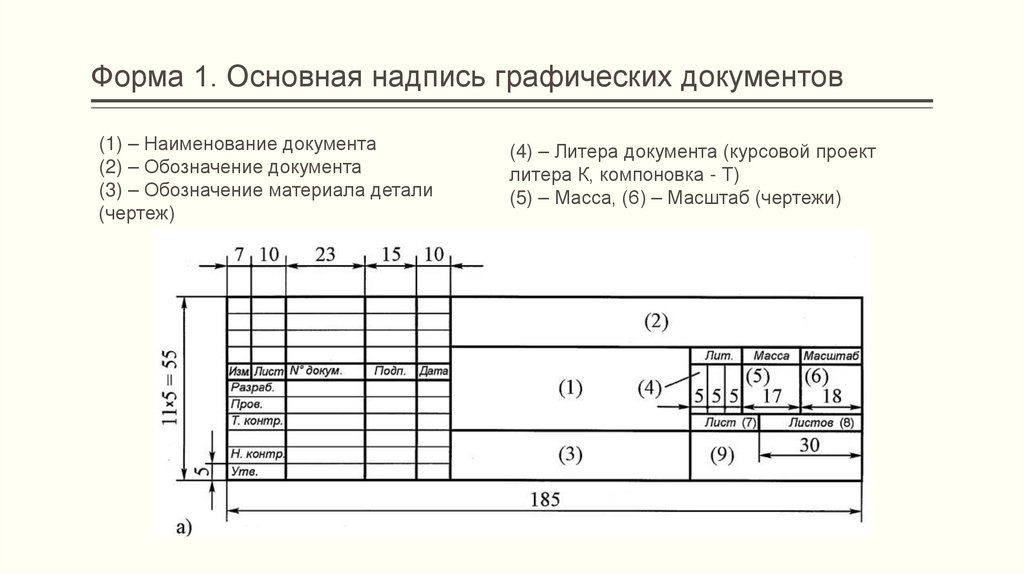

13. Форма 1. Основная надпись графических документов

(1) – Наименование документа
(2) – Обозначение документа
(3) – Обозначение материала детали
(чертеж)
(4) – Литера документа (курсовой проект
литера К, компоновка - Т)
(5) – Масса, (6) – Масштаб (чертежи)

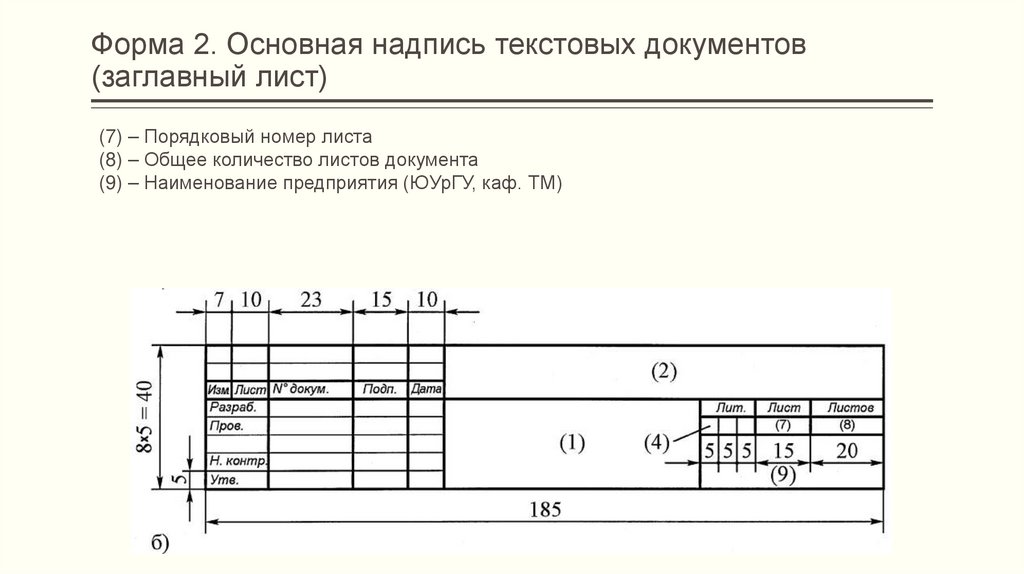

14. Форма 2. Основная надпись текстовых документов (заглавный лист)

(7) – Порядковый номер листа
(8) – Общее количество листов документа
(9) – Наименование предприятия (ЮУрГУ, каф. ТМ)

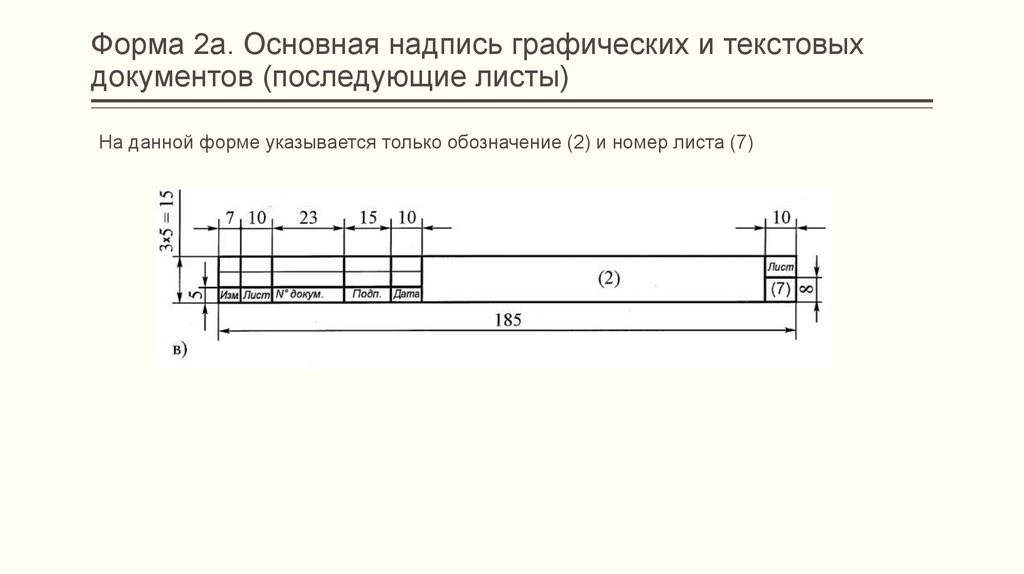

15. Форма 2а. Основная надпись графических и текстовых документов (последующие листы)

На данной форме указывается только обозначение (2) и номер листа (7)

16. Требования к текстовым документам

ТРЕБОВАНИЯ К ТЕКСТОВЫМ
ДОКУМЕНТАМ

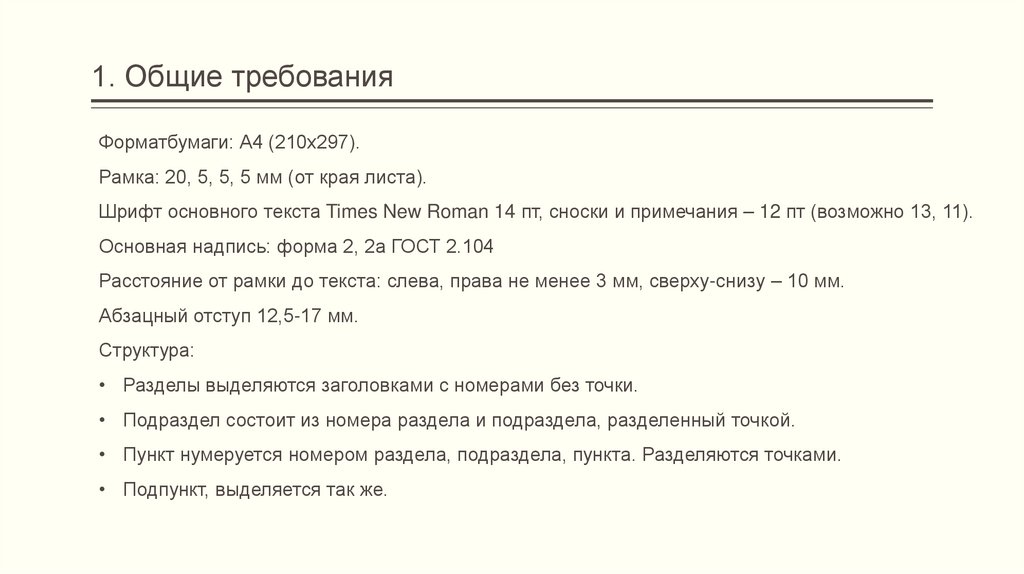

17. 1. Общие требования

Форматбумаги: А4 (210х297).
Рамка: 20, 5, 5, 5 мм (от края листа).
Шрифт основного текста Times New Roman 14 пт, сноски и примечания – 12 пт (возможно 13, 11).
Основная надпись: форма 2, 2а ГОСТ 2.104
Расстояние от рамки до текста: слева, права не менее 3 мм, сверху-снизу – 10 мм.
Абзацный отступ 12,5-17 мм.
Структура:
• Разделы выделяются заголовками с номерами без точки.
• Подраздел состоит из номера раздела и подраздела, разделенный точкой.
• Пункт нумеруется номером раздела, подраздела, пункта. Разделяются точками.
• Подпункт, выделяется так же.

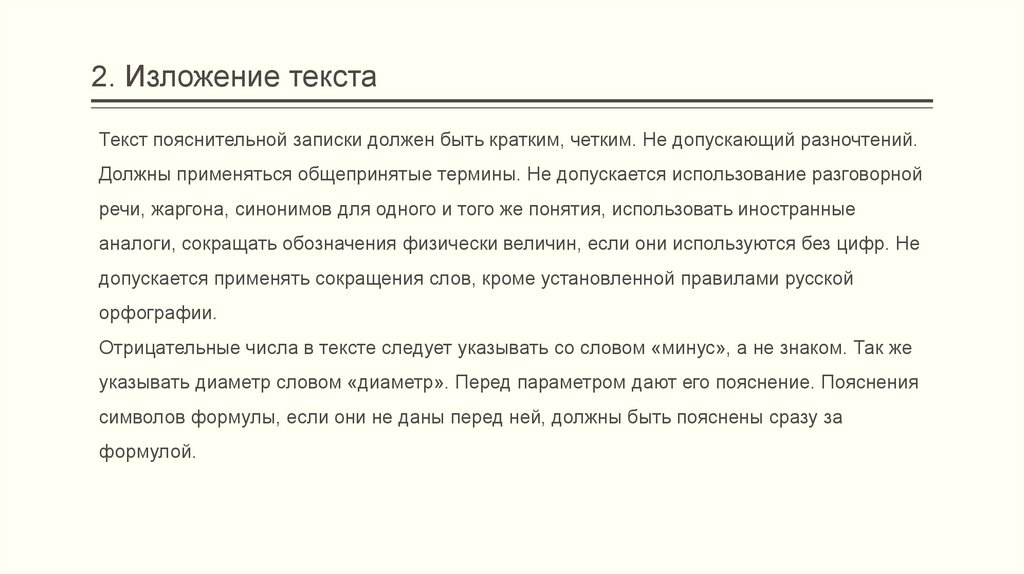

18. 2. Изложение текста

Текст пояснительной записки должен быть кратким, четким. Не допускающий разночтений.
Должны применяться общепринятые термины. Не допускается использование разговорной
речи, жаргона, синонимов для одного и того же понятия, использовать иностранные
аналоги, сокращать обозначения физически величин, если они используются без цифр. Не
допускается применять сокращения слов, кроме установленной правилами русской
орфографии.
Отрицательные числа в тексте следует указывать со словом «минус», а не знаком. Так же
указывать диаметр словом «диаметр». Перед параметром дают его пояснение. Пояснения
символов формулы, если они не даны перед ней, должны быть пояснены сразу за
формулой.

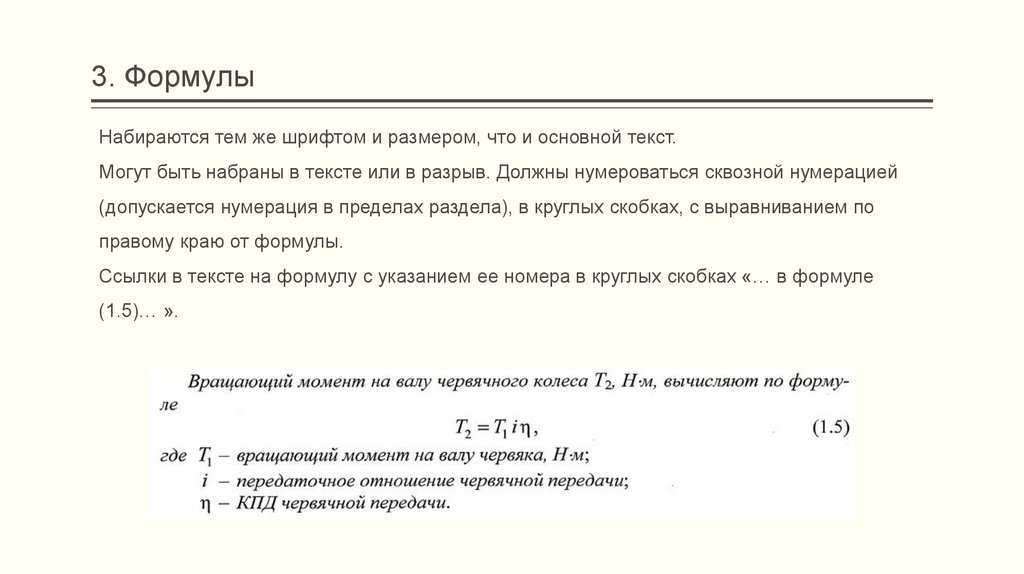

19. 3. Формулы

Набираются тем же шрифтом и размером, что и основной текст.
Могут быть набраны в тексте или в разрыв. Должны нумероваться сквозной нумерацией
(допускается нумерация в пределах раздела), в круглых скобках, с выравниванием по
правому краю от формулы.
Ссылки в тексте на формулу с указанием ее номера в круглых скобках «… в формуле
(1.5)… ».

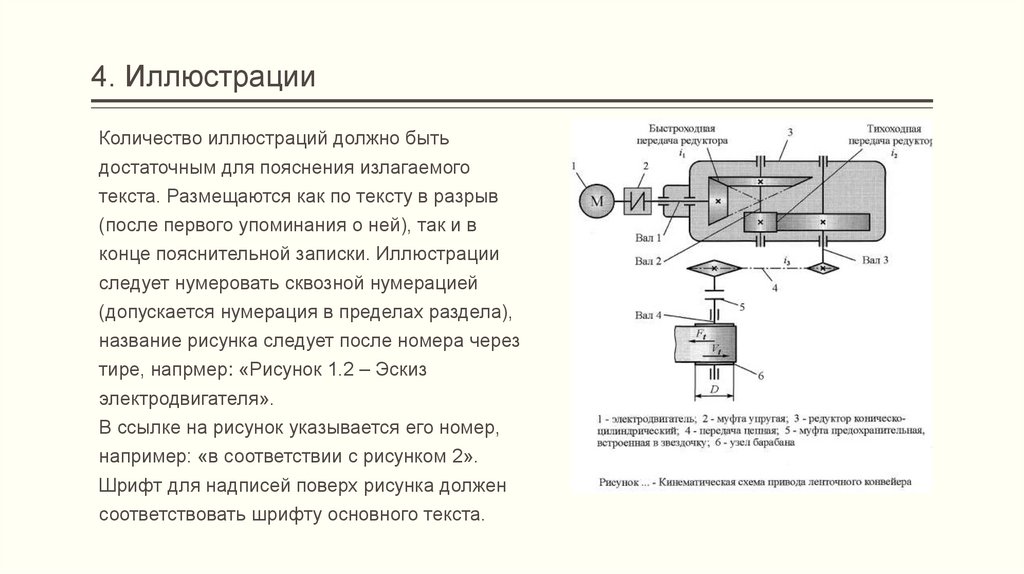

20. 4. Иллюстрации

Количество иллюстраций должно быть
достаточным для пояснения излагаемого
текста. Размещаются как по тексту в разрыв
(после первого упоминания о ней), так и в
конце пояснительной записки. Иллюстрации
следует нумеровать сквозной нумерацией
(допускается нумерация в пределах раздела),
название рисунка следует после номера через
тире, напрмер: «Рисунок 1.2 – Эскиз
электродвигателя».
В ссылке на рисунок указывается его номер,
например: «в соответствии с рисунком 2».
Шрифт для надписей поверх рисунка должен
соответствовать шрифту основного текста.

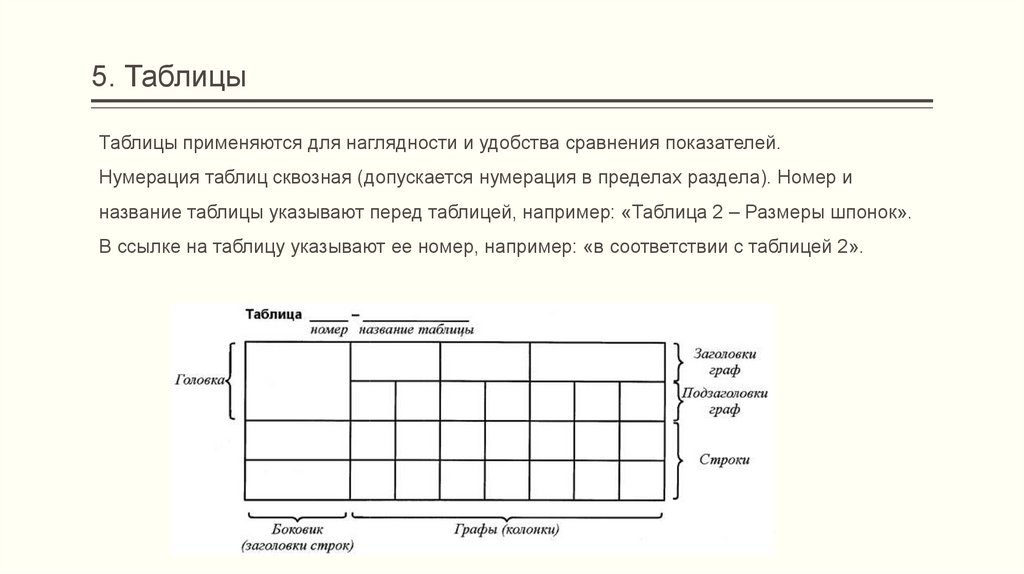

21. 5. Таблицы

Таблицы применяются для наглядности и удобства сравнения показателей.
Нумерация таблиц сквозная (допускается нумерация в пределах раздела). Номер и
название таблицы указывают перед таблицей, например: «Таблица 2 – Размеры шпонок».
В ссылке на таблицу указывают ее номер, например: «в соответствии с таблицей 2».

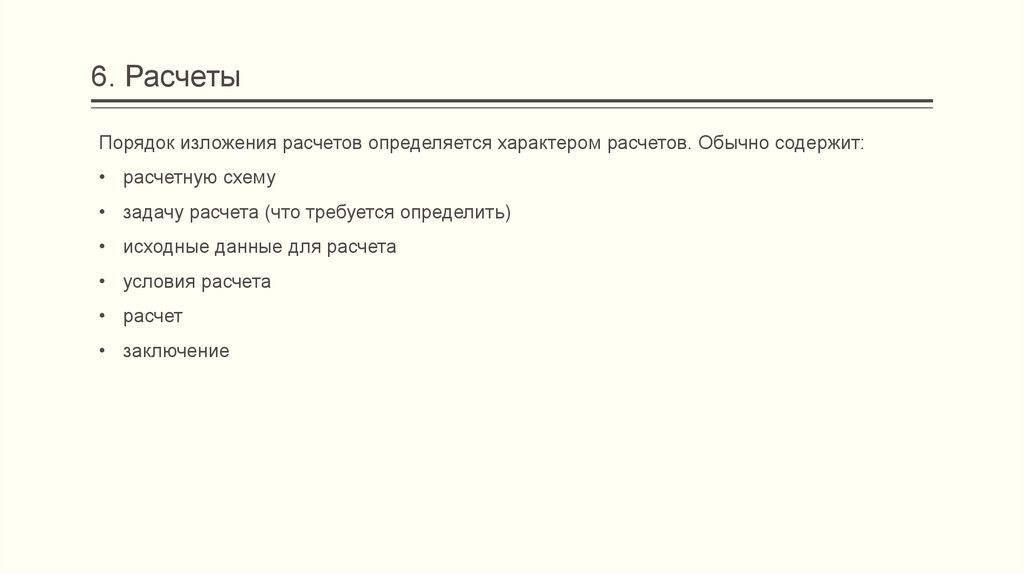

22. 6. Расчеты

Порядок изложения расчетов определяется характером расчетов. Обычно содержит:
• расчетную схему
• задачу расчета (что требуется определить)
• исходные данные для расчета
• условия расчета
• расчет
• заключение

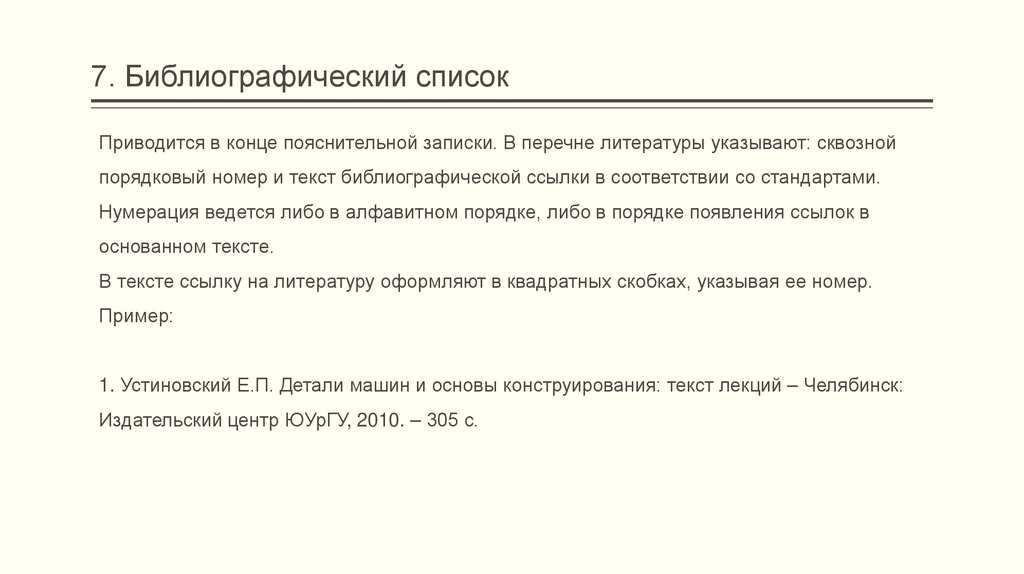

23. 7. Библиографический список

Приводится в конце пояснительной записки. В перечне литературы указывают: сквозной
порядковый номер и текст библиографической ссылки в соответствии со стандартами.
Нумерация ведется либо в алфавитном порядке, либо в порядке появления ссылок в
основанном тексте.
В тексте ссылку на литературу оформляют в квадратных скобках, указывая ее номер.
Пример:
1. Устиновский Е.П. Детали машин и основы конструирования: текст лекций – Челябинск:
Издательский центр ЮУрГУ, 2010. – 305 с.

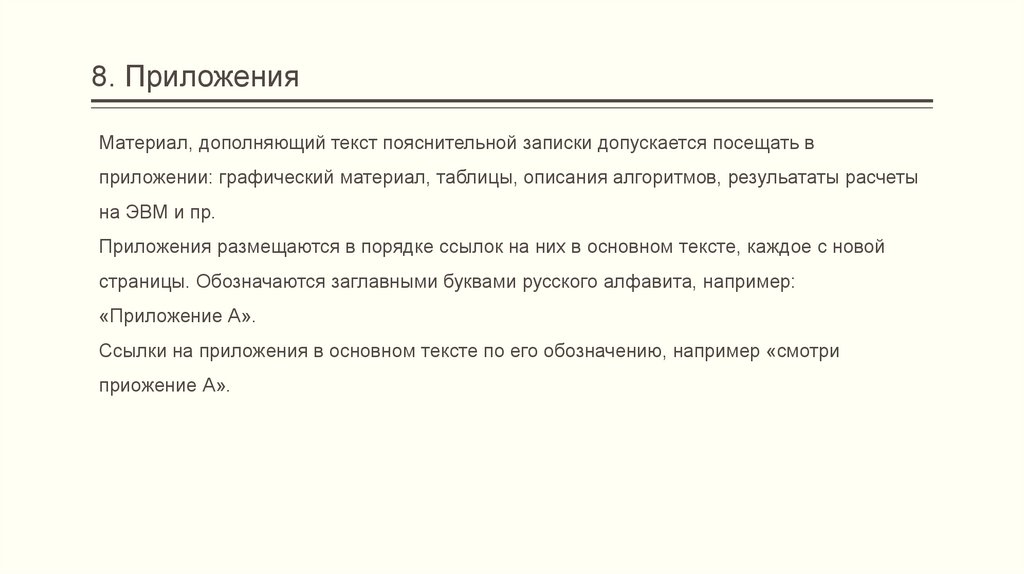

24. 8. Приложения

Материал, дополняющий текст пояснительной записки допускается посещать в
приложении: графический материал, таблицы, описания алгоритмов, резульататы расчеты
на ЭВМ и пр.
Приложения размещаются в порядке ссылок на них в основном тексте, каждое с новой
страницы. Обозначаются заглавными буквами русского алфавита, например:
«Приложение А».
Ссылки на приложения в основном тексте по его обозначению, например «смотри
приожение А».

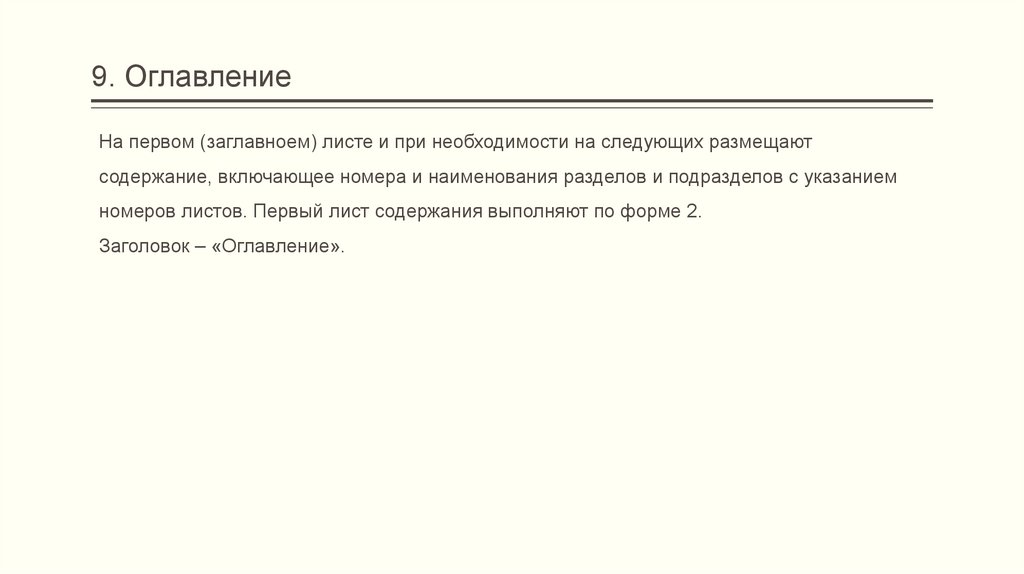

25. 9. Оглавление

На первом (заглавноем) листе и при необходимости на следующих размещают
содержание, включающее номера и наименования разделов и подразделов с указанием
номеров листов. Первый лист содержания выполняют по форме 2.
Заголовок – «Оглавление».

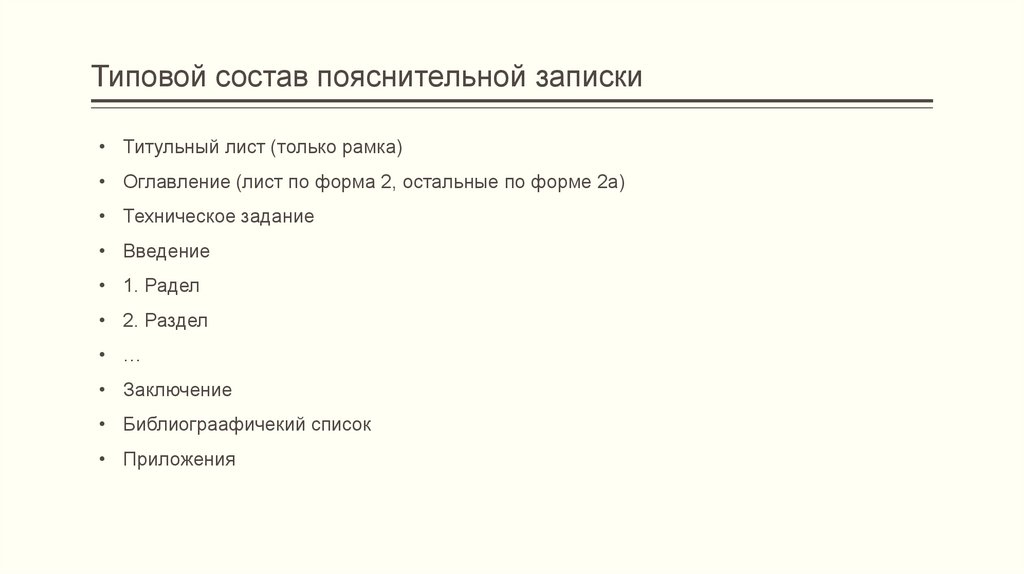

26. Типовой состав пояснительной записки

• Титульный лист (только рамка)
• Оглавление (лист по форма 2, остальные по форме 2а)
• Техническое задание
• Введение
• 1. Радел
• 2. Раздел
• …
• Заключение
• Библиограафичекий список
• Приложения

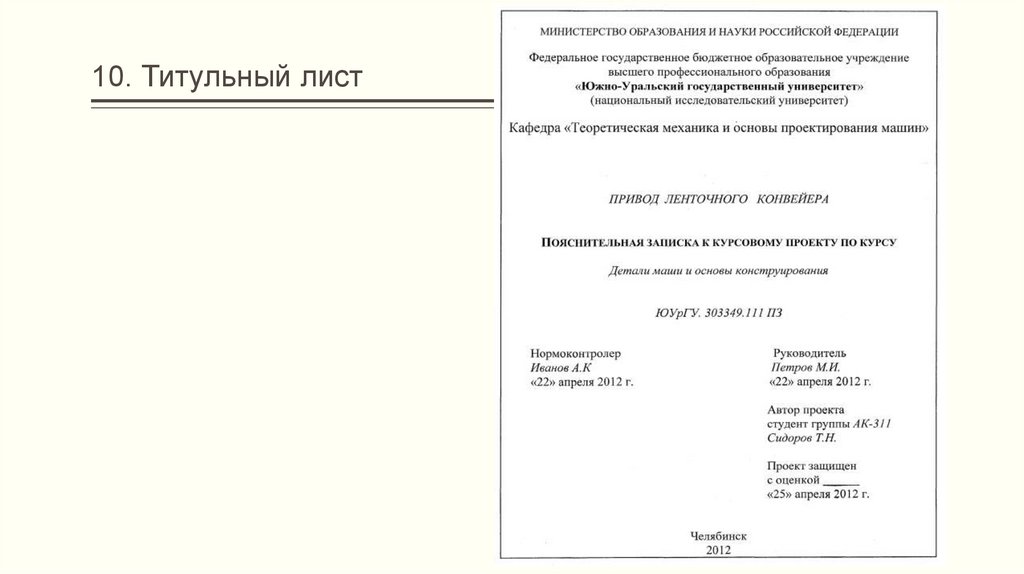

27. 10. Титульный лист
