GasFusion. Сбор и подготовка: от скважин до магистрали НДб -23 -10

1.

GasFusion
Сбор и подготовка:
от скважин до
магистрали
НДб-23-10

2.

Функ Вадим
Шубина Александра
Устьянцев Андрей
Петров Михаил
Юшков Даниэль
2

3.

GasFusion

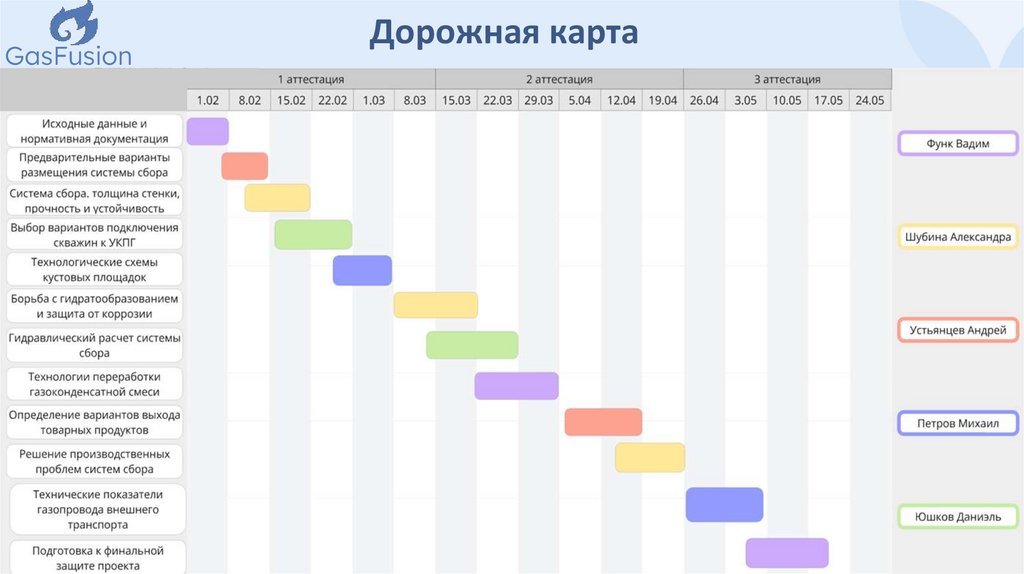

Дорожная карта

4.

GasFusion

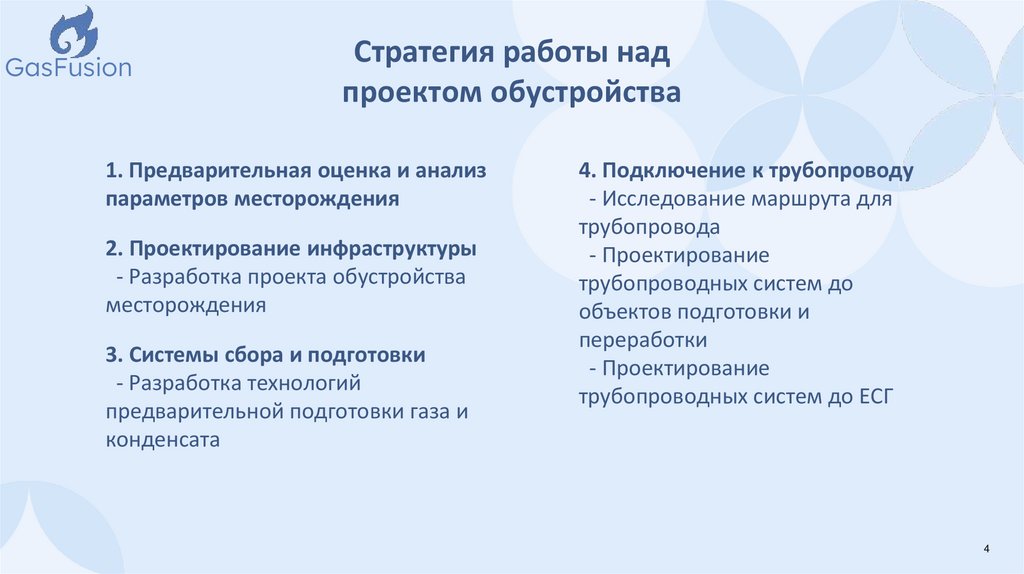

Стратегия работы над
проектом обустройства
1. Предварительная оценка и анализ
параметров месторождения
2. Проектирование инфраструктуры
- Разработка проекта обустройства
месторождения
3. Системы сбора и подготовки
- Разработка технологий
предварительной подготовки газа и
конденсата
4. Подключение к трубопроводу
- Исследование маршрута для
трубопровода
- Проектирование
трубопроводных систем до
объектов подготовки и
переработки
- Проектирование
трубопроводных систем до ЕСГ
4

5.

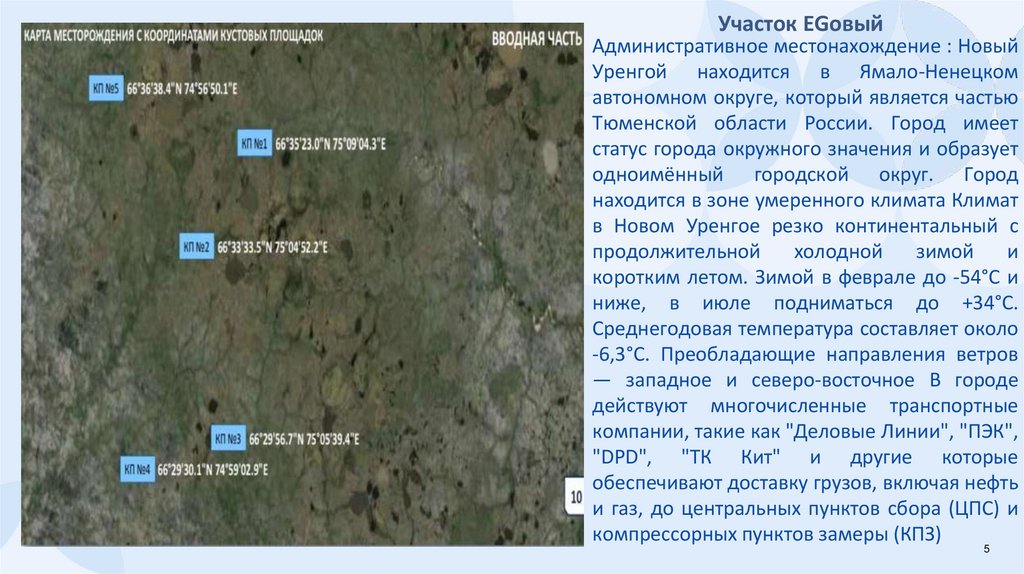

Участок EGовый
Административное местонахождение : Новый
Уренгой находится в Ямало-Ненецком
автономном округе, который является частью
Тюменской области России. Город имеет
статус города окружного значения и образует
одноимённый городской округ. Город
находится в зоне умеренного климата Климат
в Новом Уренгое резко континентальный с
продолжительной
холодной
зимой
и
коротким летом. Зимой в феврале до -54°C и
ниже, в июле подниматься до +34°C.
Среднегодовая температура составляет около
-6,3°C. Преобладающие направления ветров
— западное и северо-восточное В городе
действуют многочисленные транспортные
компании, такие как "Деловые Линии", "ПЭК",
"DPD", "ТК Кит" и другие которые
обеспечивают доставку грузов, включая нефть
и газ, до центральных пунктов сбора (ЦПС) и
компрессорных пунктов замеры (КПЗ)
5

6.

GasFusion

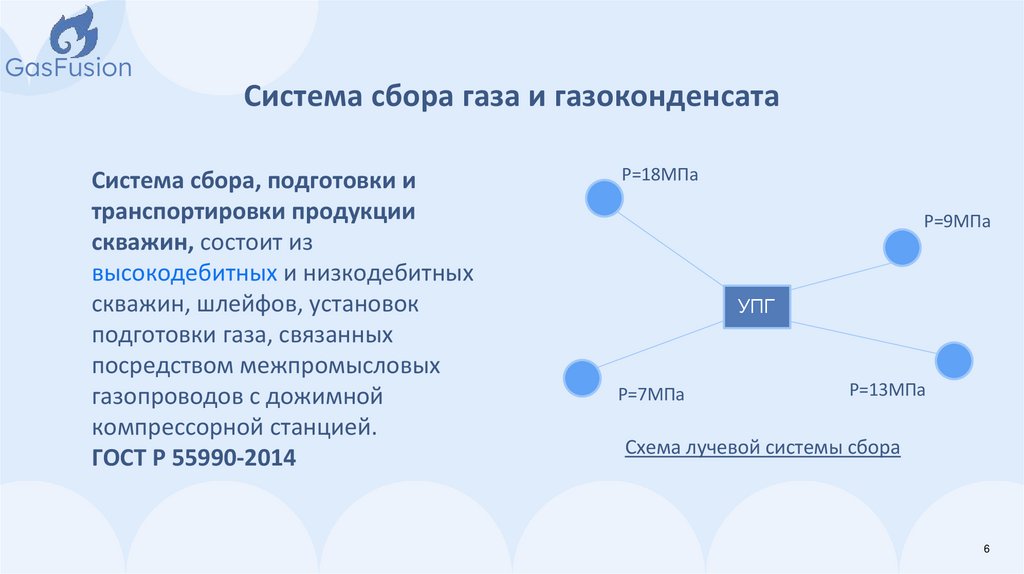

Система сбора газа и газоконденсата
Система сбора, подготовки и
транспортировки продукции
скважин, состоит из
высокодебитных и низкодебитных
скважин, шлейфов, установок
подготовки газа, связанных
посредством межпромысловых
газопроводов с дожимной
компрессорной станцией.
ГОСТ Р 55990-2014
Р=18МПа
Р=9МПа
УПГ
Р=7МПа
Р=13МПа
Схема лучевой системы сбора
6

7.

GasFusion

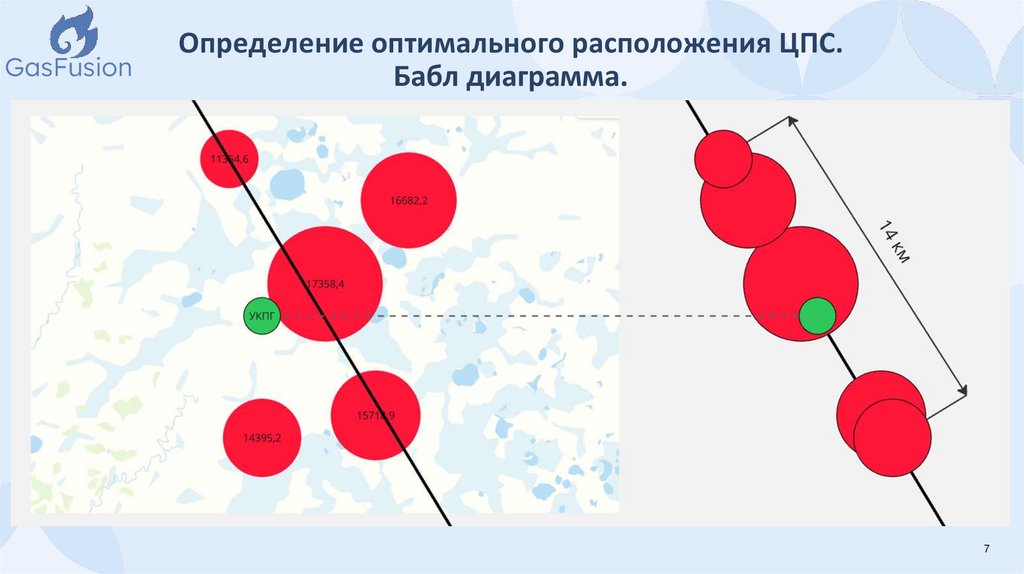

Определение оптимального расположения ЦПС.
Бабл диаграмма.
7

8.

GasFusion

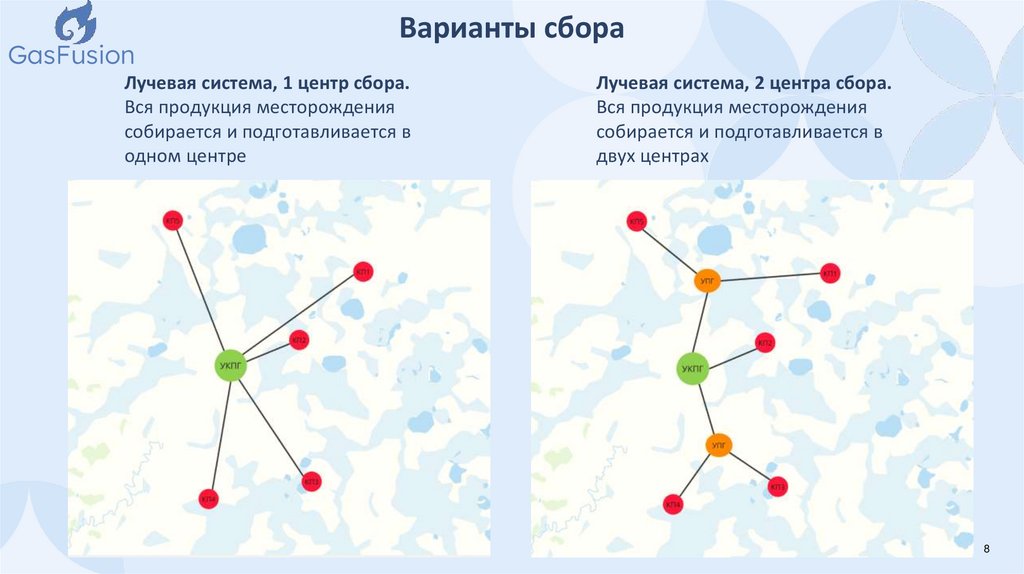

Варианты сбора
Лучевая система, 1 центр сбора.
Вся продукция месторождения
собирается и подготавливается в
одном центре
Лучевая система, 2 центра сбора.
Вся продукция месторождения
собирается и подготавливается в
двух центрах
8

9.

GasFusion

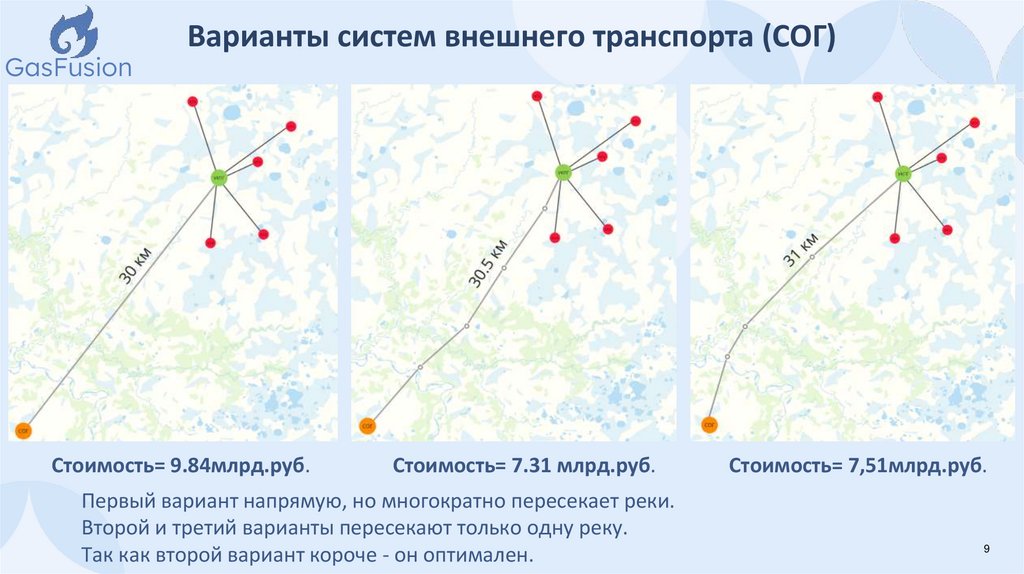

Варианты систем внешнего транспорта (СОГ)
Стоимость= 9.84млрд.руб.
Стоимость= 7.31 млрд.руб.
Первый вариант напрямую, но многократно пересекает реки.
Второй и третий варианты пересекают только одну реку.
Так как второй вариант короче - он оптимален.
Стоимость= 7,51млрд.руб.
9

10.

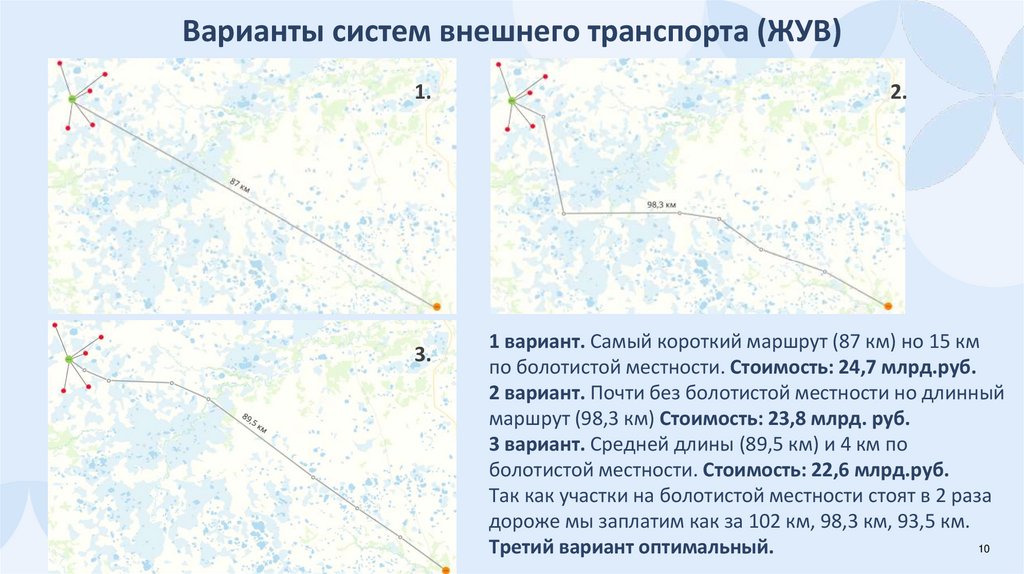

Варианты систем внешнего транспорта (ЖУВ)
1.
3.
2.
1 вариант. Самый короткий маршрут (87 км) но 15 км
по болотистой местности. Стоимость: 24,7 млрд.руб.
2 вариант. Почти без болотистой местности но длинный
маршрут (98,3 км) Стоимость: 23,8 млрд. руб.
3 вариант. Средней длины (89,5 км) и 4 км по
болотистой местности. Стоимость: 22,6 млрд.руб.
Так как участки на болотистой местности стоят в 2 раза
дороже мы заплатим как за 102 км, 98,3 км, 93,5 км.
10
Третий вариант оптимальный.

11.

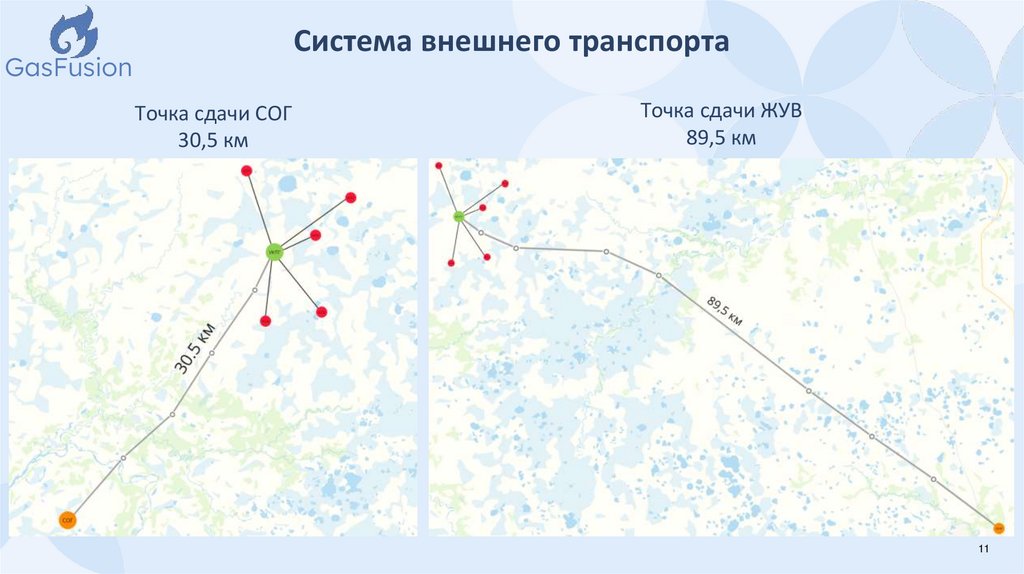

Система внешнего транспорта
GasFusion
Точка сдачи СОГ
30,5 км
Точка сдачи ЖУВ
89,5 км
11

12.

GasFusion

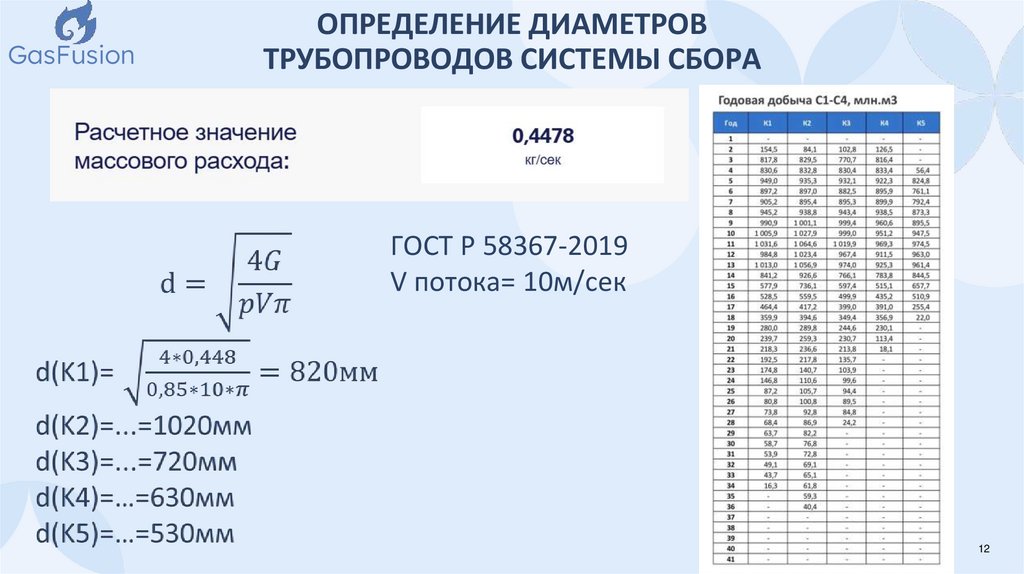

ОПРЕДЕЛЕНИЕ ДИАМЕТРОВ
ТРУБОПРОВОДОВ СИСТЕМЫ СБОРА
ГОСТ Р 58367-2019
V потока= 10м/сек
12

13.

GasFusion

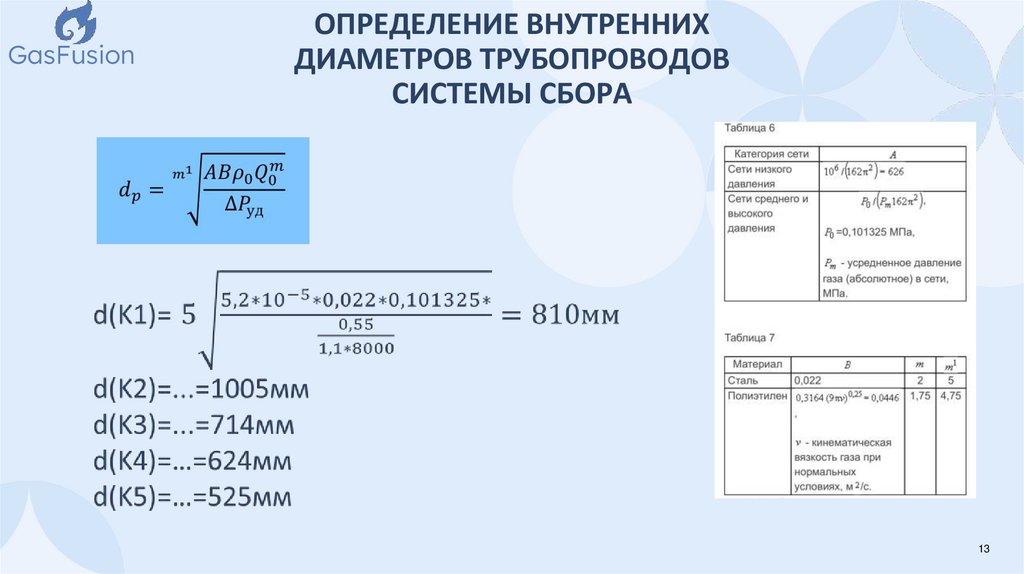

ОПРЕДЕЛЕНИЕ ВНУТРЕННИХ
ДИАМЕТРОВ ТРУБОПРОВОДОВ
СИСТЕМЫ СБОРА
13

14.

GasFusion

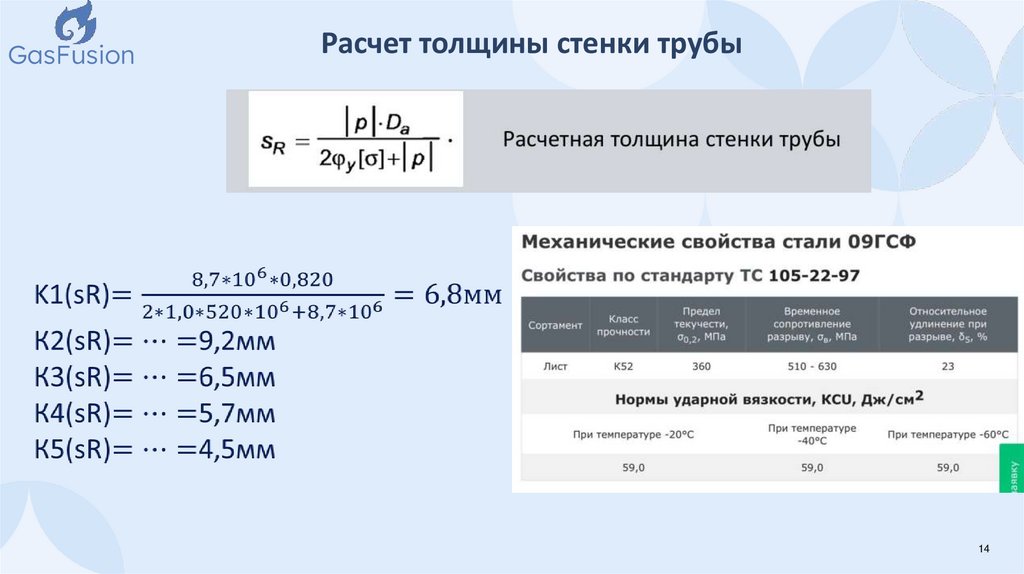

Расчет толщины стенки трубы
14

15.

GasFusion

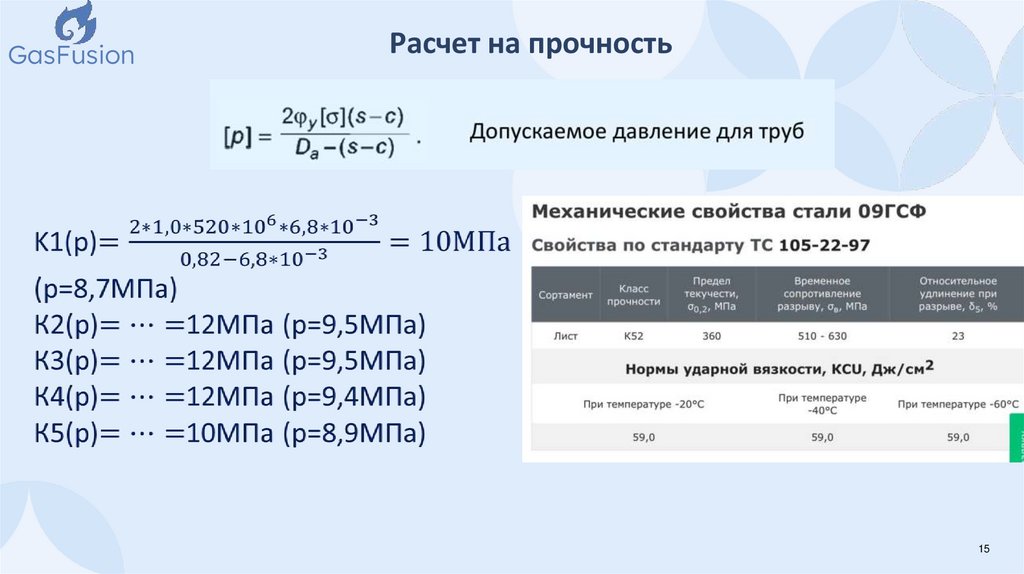

Расчет на прочность
15

16.

GasFusion

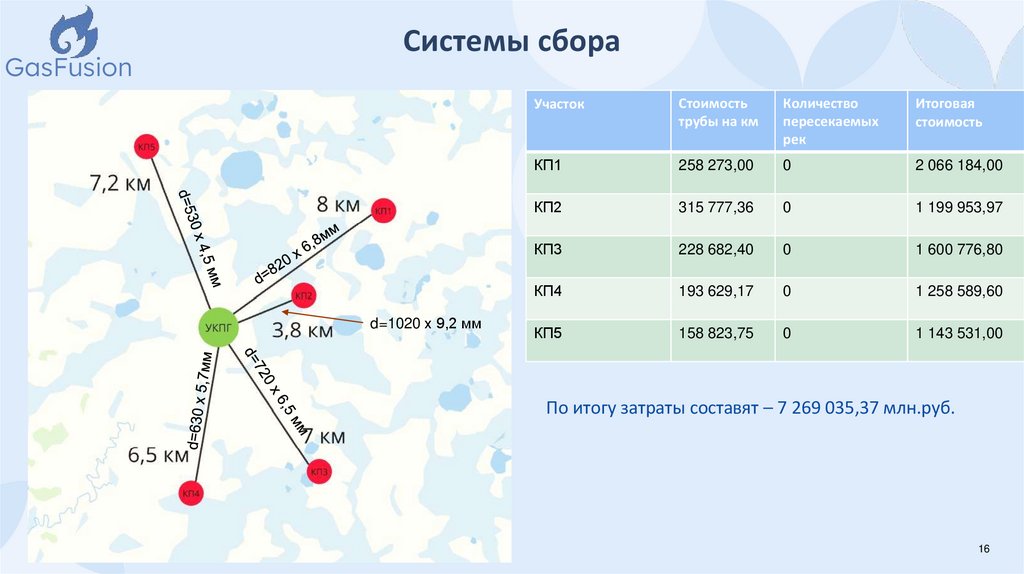

Системы сбора
d=1020 х 9,2 мм
Участок
Стоимость
трубы на км
Количество
пересекаемых
рек
Итоговая
стоимость
КП1
258 273,00
0
2 066 184,00
КП2
315 777,36
0
1 199 953,97
КП3
228 682,40
0
1 600 776,80
КП4
193 629,17
0
1 258 589,60
КП5
158 823,75
0
1 143 531,00
По итогу затраты составят – 7 269 035,37 млн.руб.
16

17.

GasFusion

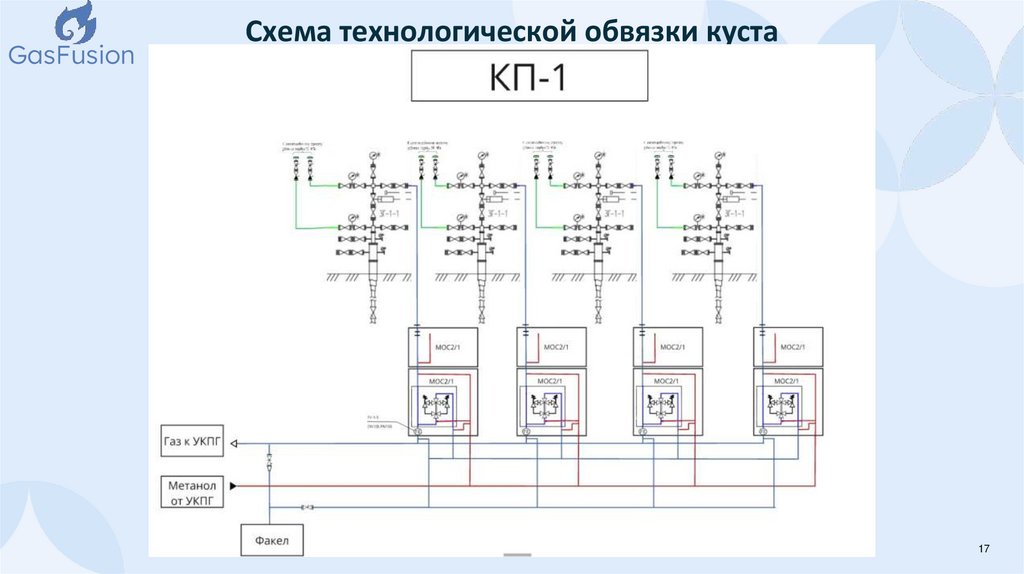

Схема технологической обвязки куста
17

18.

GasFusion

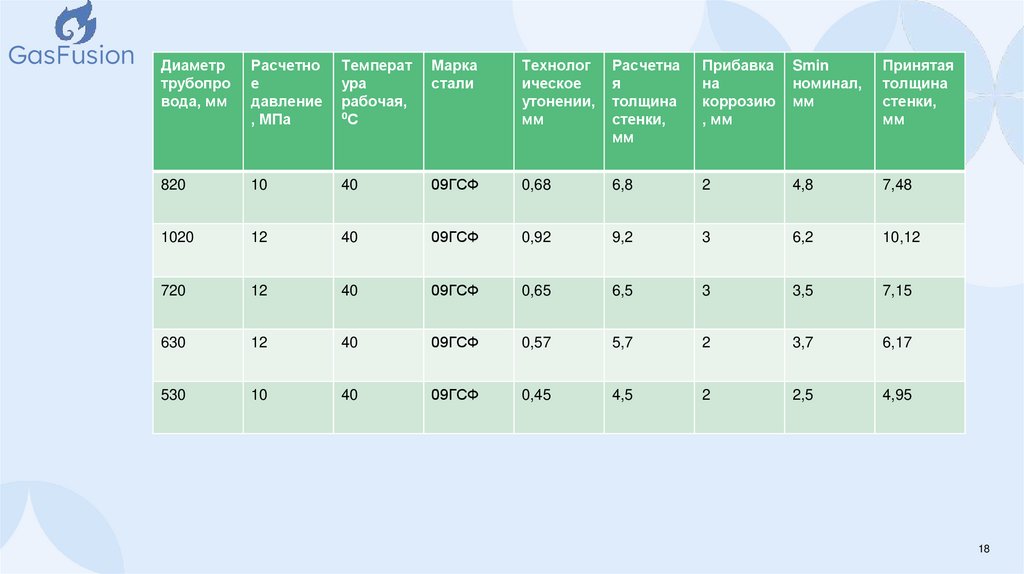

Диаметр
трубопро
вода, мм
Расчетно
е
давление
, МПа
Температ
ура
рабочая,
⁰С
Марка
стали
Технолог
ическое
утонении,
мм
Расчетна
я
толщина
стенки,
мм
Прибавка
на
коррозию
, мм
Smin
номинал,
мм
Принятая
толщина
стенки,
мм
820
10
40
09ГСФ
0,68
6,8
2
4,8
7,48
1020
12
40
09ГСФ
0,92
9,2
3
6,2
10,12
720
12
40
09ГСФ
0,65
6,5
3
3,5
7,15
630
12
40
09ГСФ
0,57
5,7
2
3,7
6,17
530
10
40
09ГСФ
0,45
4,5
2
2,5
4,95
18

19.

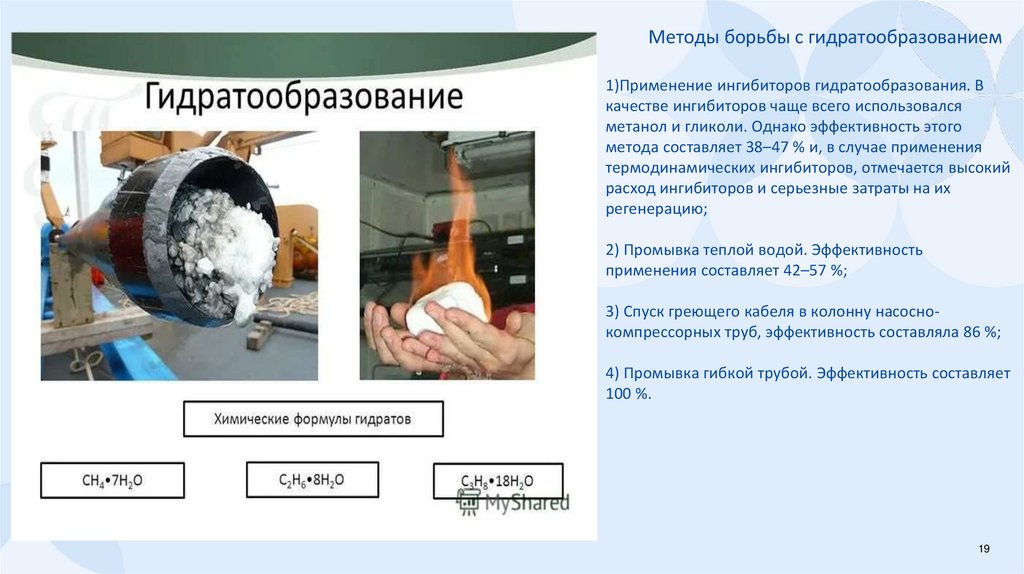

Методы борьбы с гидратообразованием
1)Применение ингибиторов гидратообразования. В
качестве ингибиторов чаще всего использовался
метанол и гликоли. Однако эффективность этого
метода составляет 38–47 % и, в случае применения
термодинамических ингибиторов, отмечается высокий
расход ингибиторов и серьезные затраты на их
регенерацию;
2) Промывка теплой водой. Эффективность
применения составляет 42–57 %;
3) Спуск греющего кабеля в колонну насоснокомпрессорных труб, эффективность составляла 86 %;
4) Промывка гибкой трубой. Эффективность составляет
100 %.
19

20.

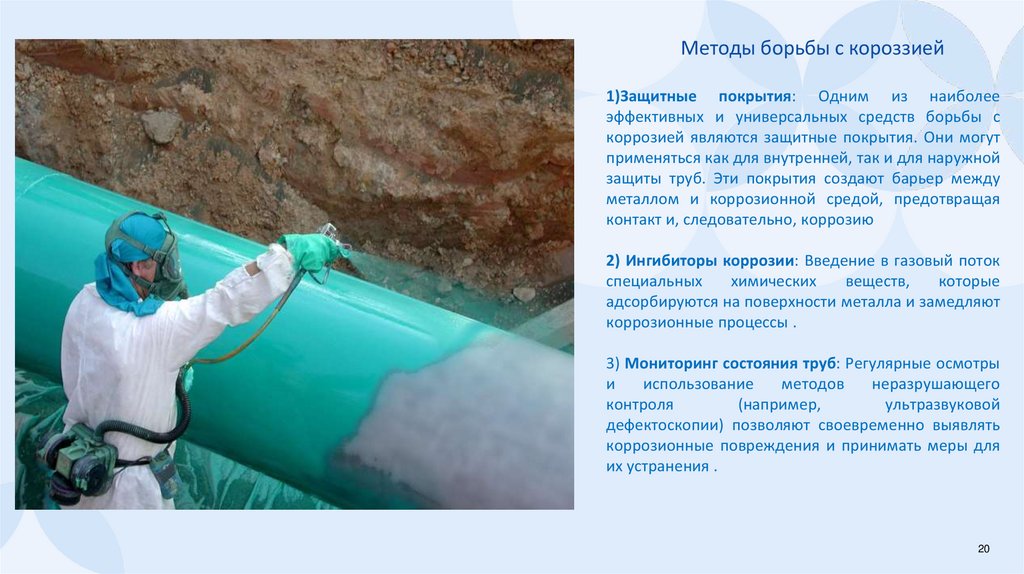

Методы борьбы с короззией
1)Защитные покрытия: Одним из наиболее
эффективных и универсальных средств борьбы с
коррозией являются защитные покрытия. Они могут
применяться как для внутренней, так и для наружной
защиты труб. Эти покрытия создают барьер между
металлом и коррозионной средой, предотвращая
контакт и, следовательно, коррозию
2) Ингибиторы коррозии: Введение в газовый поток
специальных
химических
веществ,
которые
адсорбируются на поверхности металла и замедляют
коррозионные процессы .
3) Мониторинг состояния труб: Регулярные осмотры
и
использование
методов
неразрушающего
контроля
(например,
ультразвуковой
дефектоскопии) позволяют своевременно выявлять
коррозионные повреждения и принимать меры для
их устранения .
20

21.

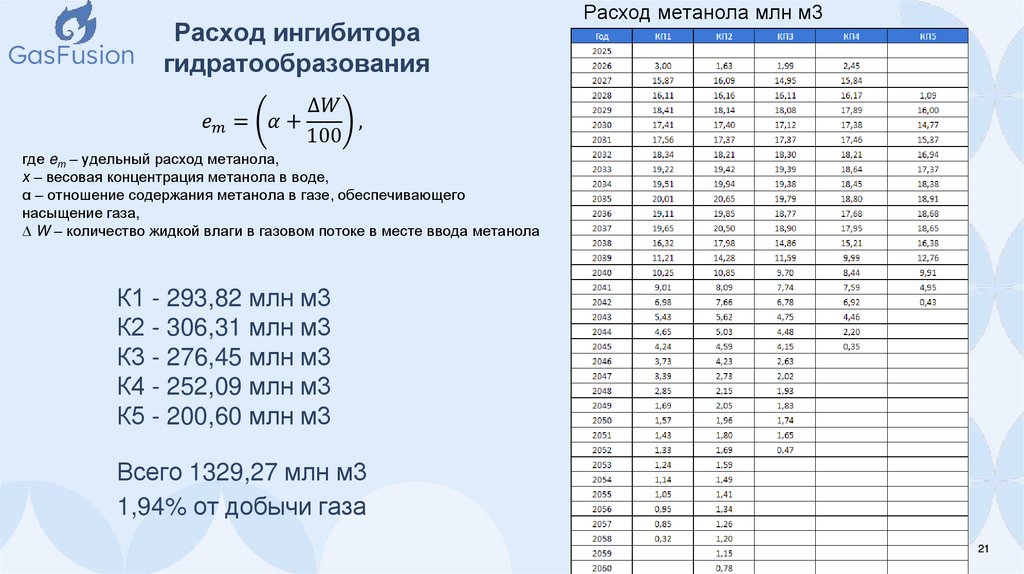

GasFusion
Расход ингибитора
гидратообразования
Расход метанола млн м3
∆
