Техническое задание на проектирование с применением ТИМ

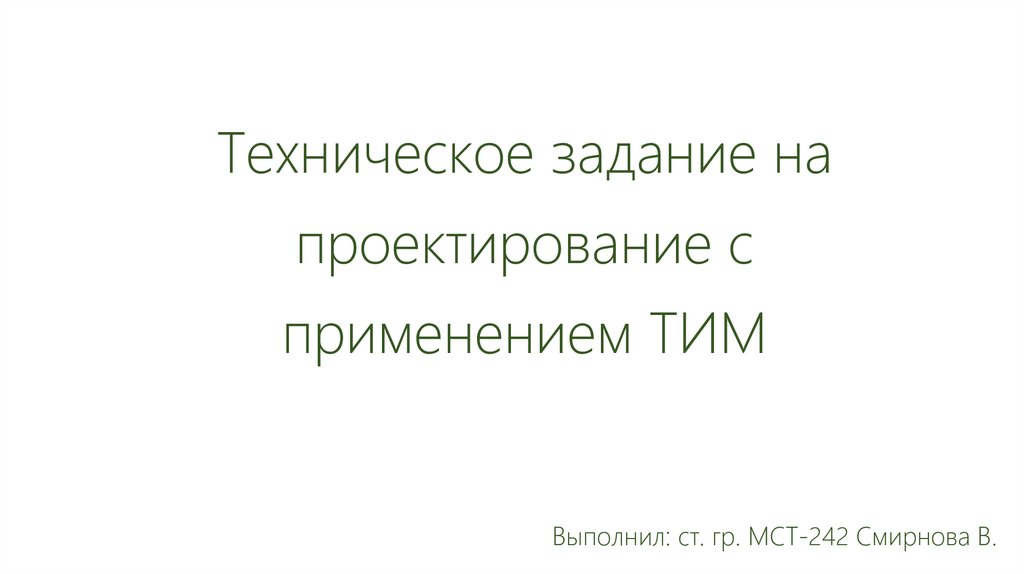

1.

Техническое задание на
проектирование с
применением ТИМ
Выполнил: ст. гр. МСТ-242 Смирнова В.

2.

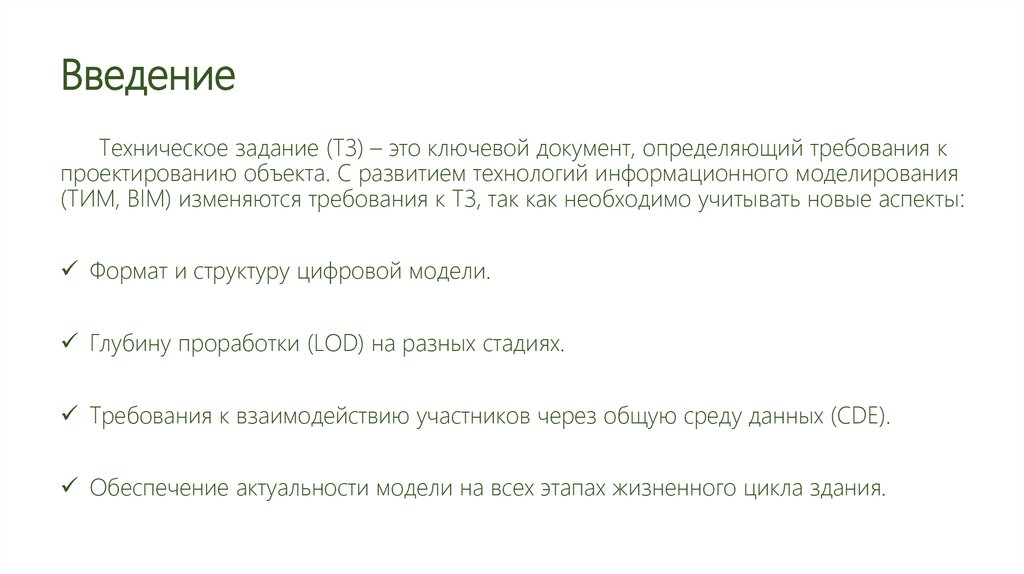

Введение
Техническое задание (ТЗ) – это ключевой документ, определяющий требования к
проектированию объекта. С развитием технологий информационного моделирования
(ТИМ, BIM) изменяются требования к ТЗ, так как необходимо учитывать новые аспекты:
Формат и структуру цифровой модели.
Глубину проработки (LOD) на разных стадиях.
Требования к взаимодействию участников через общую среду данных (CDE).
Обеспечение актуальности модели на всех этапах жизненного цикла здания.

3.

Структура ТЗ в традиционном и ТИМпроектировании
В ТИМ-проектировании добавляются:
В классическом проектировании ТЗ содержит:
Общие сведения об объекте.
Исходные данные.
Требования к проектной документации.
Требования к цифровой модели: уровень
детализации (LOD), структура модели, форматы
данных.
Методы координации и проверки модели: правила
коллизий, совместимость элементов.
Перечень необходимых разделов проекта.
Общая среда данных (CDE): требования к
платформе для хранения и совместной работы с
моделью.
Технические требования к системам,
материалам, конструкциям.
Обмен данными между участниками: форматы
файлов, уровни доступа, регламент работы.

4.

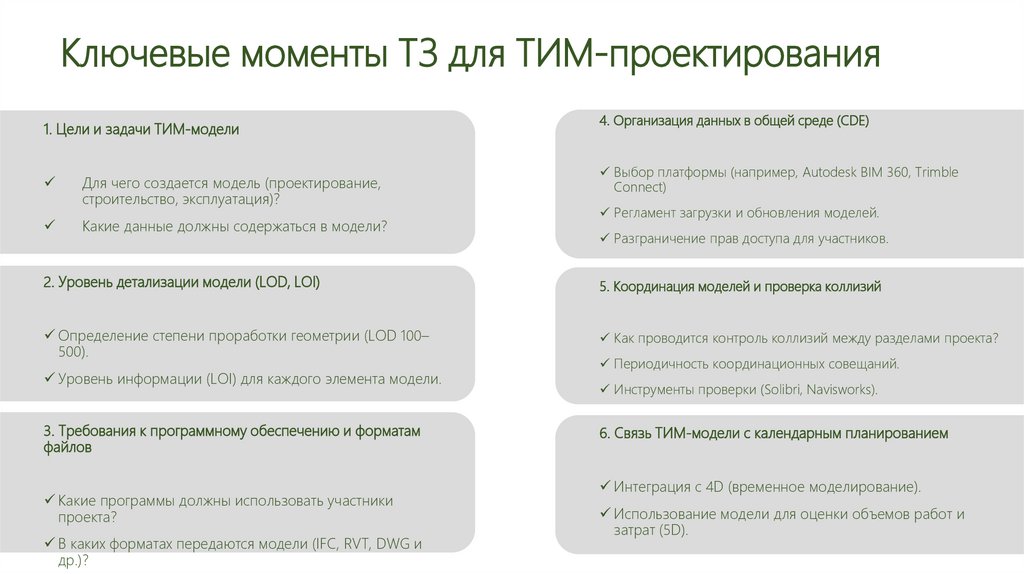

Ключевые моменты ТЗ для ТИМ-проектирования
1. Цели и задачи ТИМ-модели
Для чего создается модель (проектирование,
строительство, эксплуатация)?
Какие данные должны содержаться в модели?
4. Организация данных в общей среде (CDE)
Выбор платформы (например, Autodesk BIM 360, Trimble
Connect)
Регламент загрузки и обновления моделей.
Разграничение прав доступа для участников.
2. Уровень детализации модели (LOD, LOI)
5. Координация моделей и проверка коллизий
Определение степени проработки геометрии (LOD 100–
500).
Как проводится контроль коллизий между разделами проекта?
Уровень информации (LOI) для каждого элемента модели.
3. Требования к программному обеспечению и форматам
файлов
Какие программы должны использовать участники
проекта?
В каких форматах передаются модели (IFC, RVT, DWG и
др.)?
Периодичность координационных совещаний.
Инструменты проверки (Solibri, Navisworks).
6. Связь ТИМ-модели с календарным планированием
Интеграция с 4D (временное моделирование).
Использование модели для оценки объемов работ и
затрат (5D).

5.

Проблемы и вызовы при составлении ТЗ с
применением ТИМ
Недостаточная квалификация
заказчиков
Не все заказчики понимают, какие
данные нужны в модели.
Отсутствие стандартов для ТЗ на ТИМпроектирование
В РФ стандарты ТИМ (BIM) только
формируются, нет единого формата..
Разные требования к моделям в
зависимости от стадии проекта
Нужно четко прописывать LOD и LOI
на каждом этапе.
Сложность координации
участников через CDE
Не все подрядчики готовы
работать в общей среде данных.
Совместимость данных между разными
программами
Форматы IFC, RVT, DWG могут терять
данные при конвертации.

6.

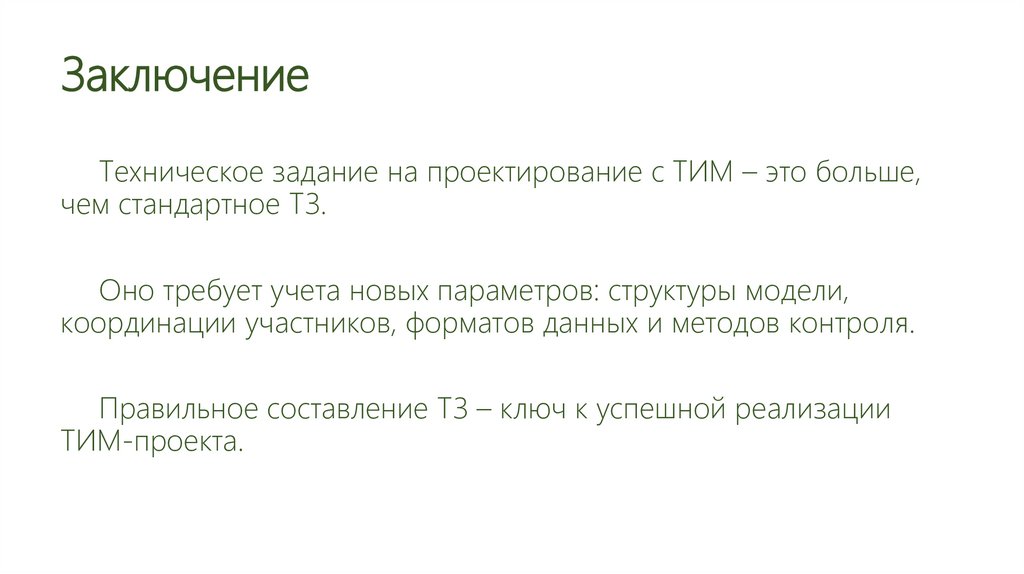

Заключение
Техническое задание на проектирование с ТИМ – это больше,
чем стандартное ТЗ.
Оно требует учета новых параметров: структуры модели,
координации участников, форматов данных и методов контроля.
Правильное составление ТЗ – ключ к успешной реализации
ТИМ-проекта.
