Работа с картой

1.

Военный учебный центр при МАИ
Кафедра «Общевоенной подготовки»
«Общая тактика»

2.

Тема №10: Топографические карты
и их чтение, подготовка к работе.
Занятие №2: Работа с картой.
2

3.

Учебные вопросы
1. Подготовка карты к работе: оценка, склеивание
листов и складывание склейки.
2. Подъем карты.
3. Оценка местности при подготовке основных видов
боя, передвижении и расположении на месте.
3

4.

Литература
Бызов Б.Е., Коваленко А.Н. Военная топография. – М.: Воениздат,
1990.
4

5.

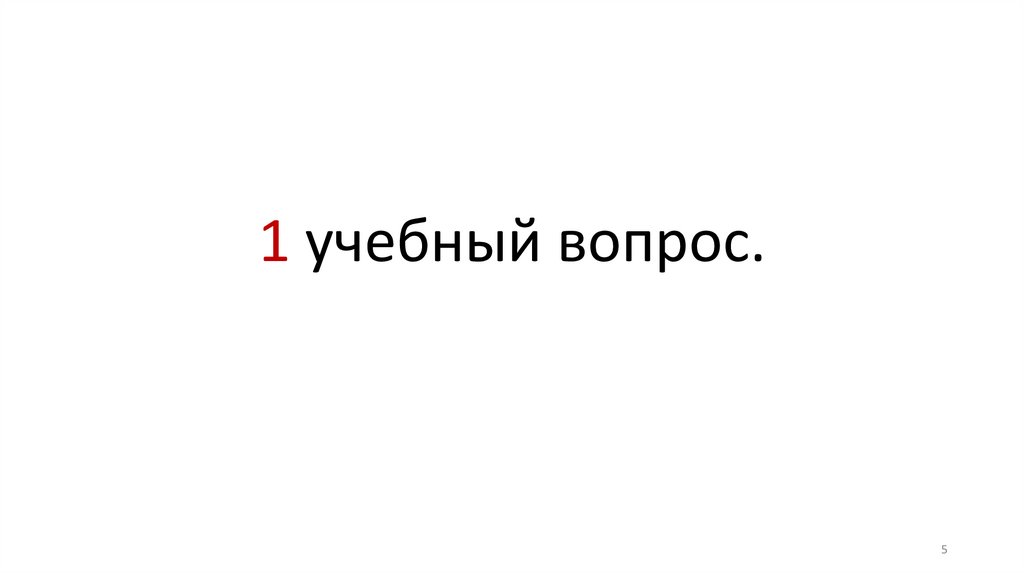

1 учебный вопрос.
5

6.

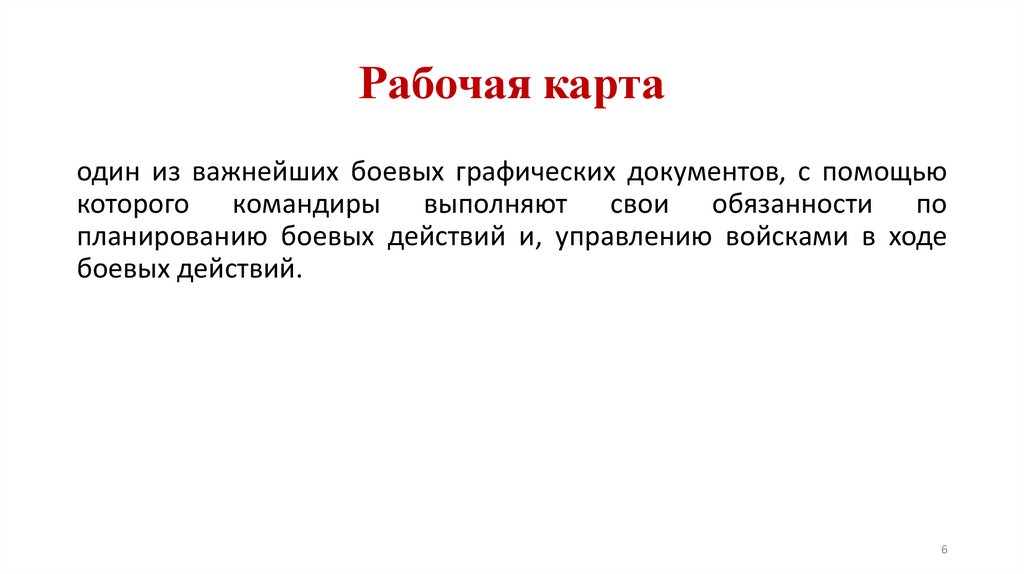

Рабочая карта
один из важнейших боевых графических документов, с помощью
которого командиры выполняют свои обязанности по
планированию боевых действий и, управлению войсками в ходе
боевых действий.
6

7.

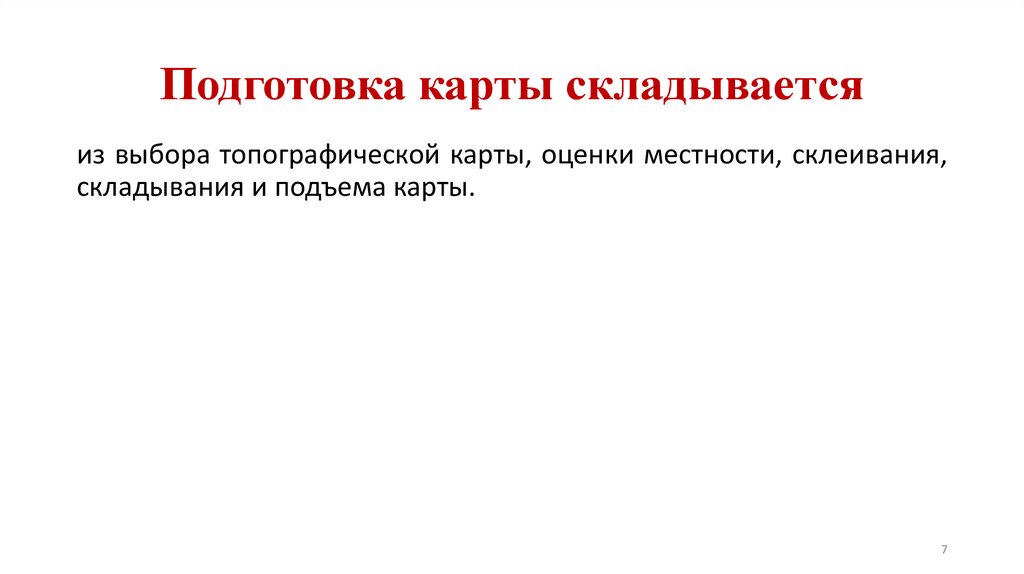

Подготовка карты складывается
из выбора топографической карты, оценки местности, склеивания,
складывания и подъема карты.
7

8.

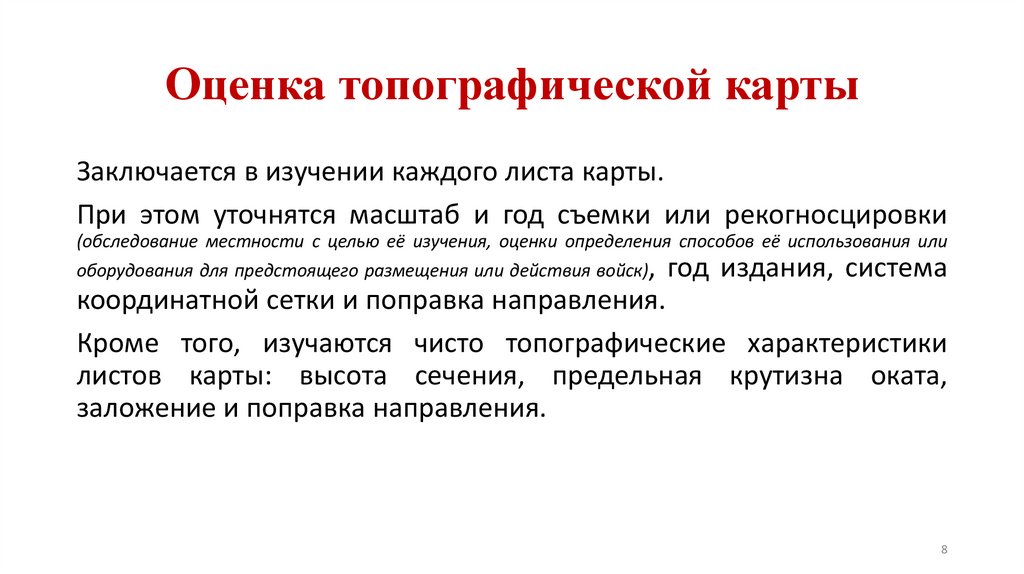

Оценка топографической карты
Заключается в изучении каждого листа карты.
При этом уточнятся масштаб и год съемки или рекогносцировки
(обследование местности с целью её изучения, оценки определения способов её использования или
оборудования для предстоящего размещения или действия войск), год издания, система
координатной сетки и поправка направления.
Кроме того, изучаются чисто топографические характеристики
листов карты: высота сечения, предельная крутизна оката,
заложение и поправка направления.
8

9.

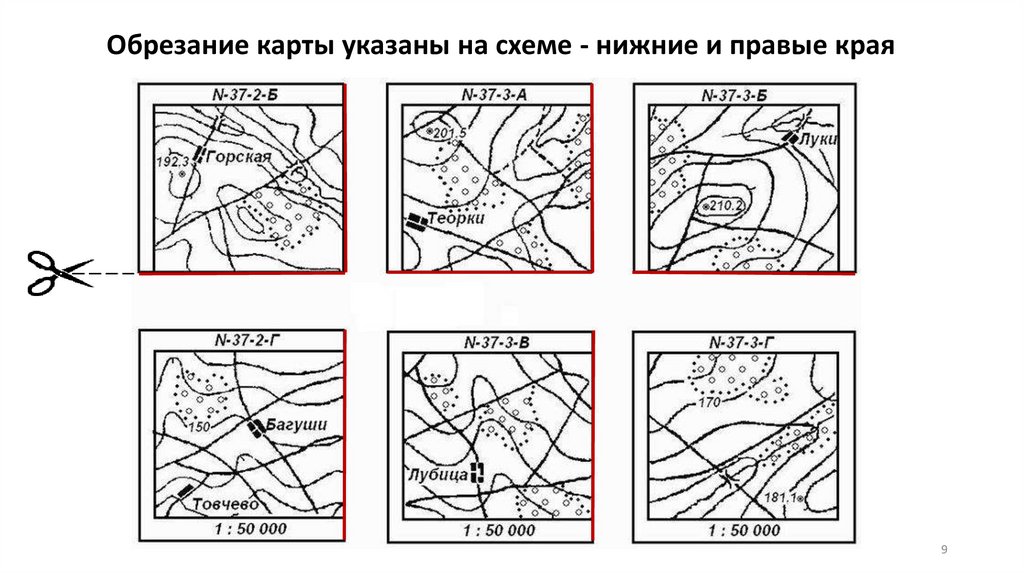

Обрезание карты указаны на схеме - нижние и правые края
9

10.

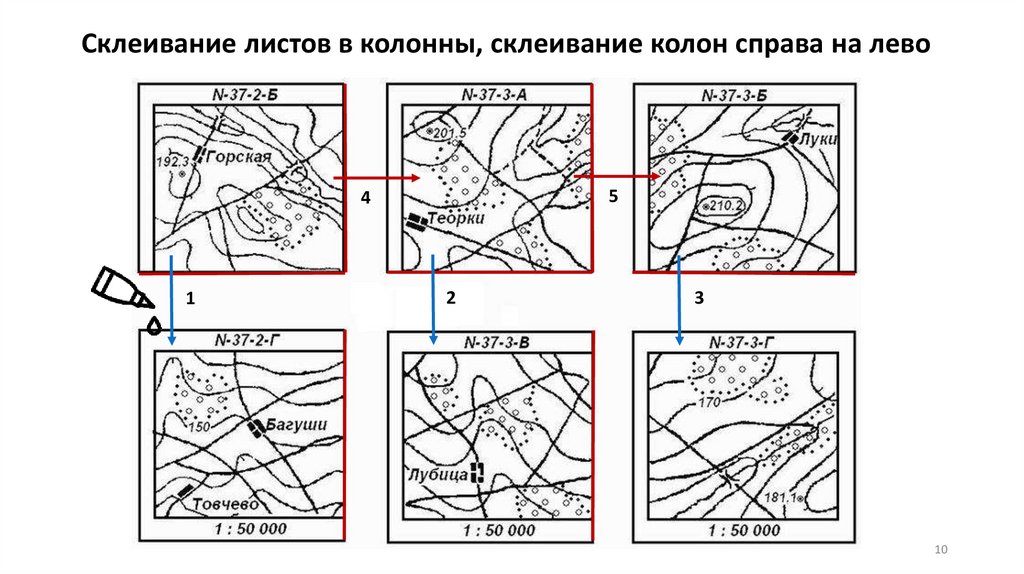

Склеивание листов в колонны, склеивание колон справа на лево
5
4
1
2
3
10

11.

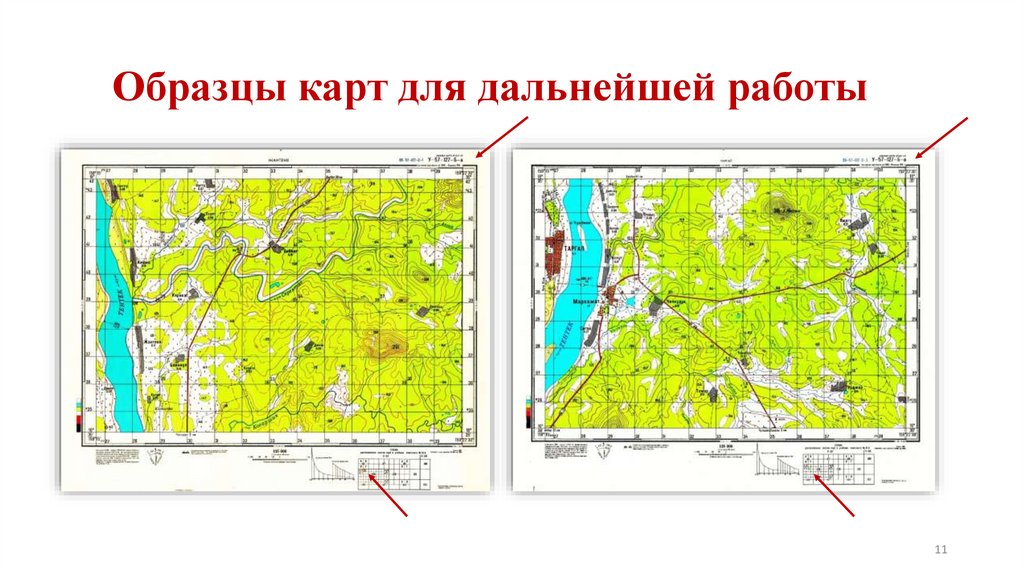

Образцы карт для дальнейшей работы
11

12.

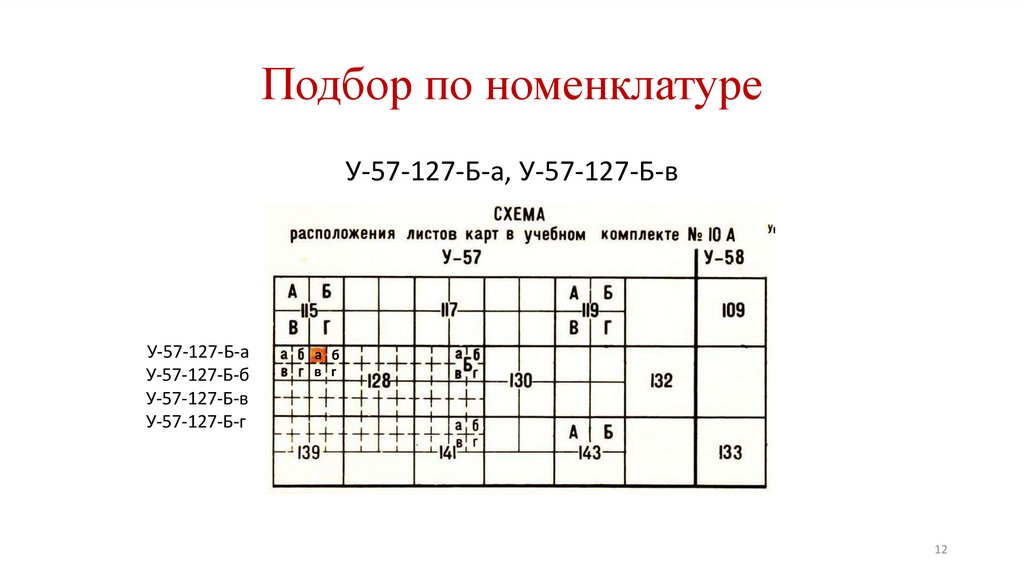

Подбор по номенклатуре
У-57-127-Б-а, У-57-127-Б-в
У-57-127-Б-а
У-57-127-Б-б
У-57-127-Б-в
У-57-127-Б-г
а б
в г
12

13.

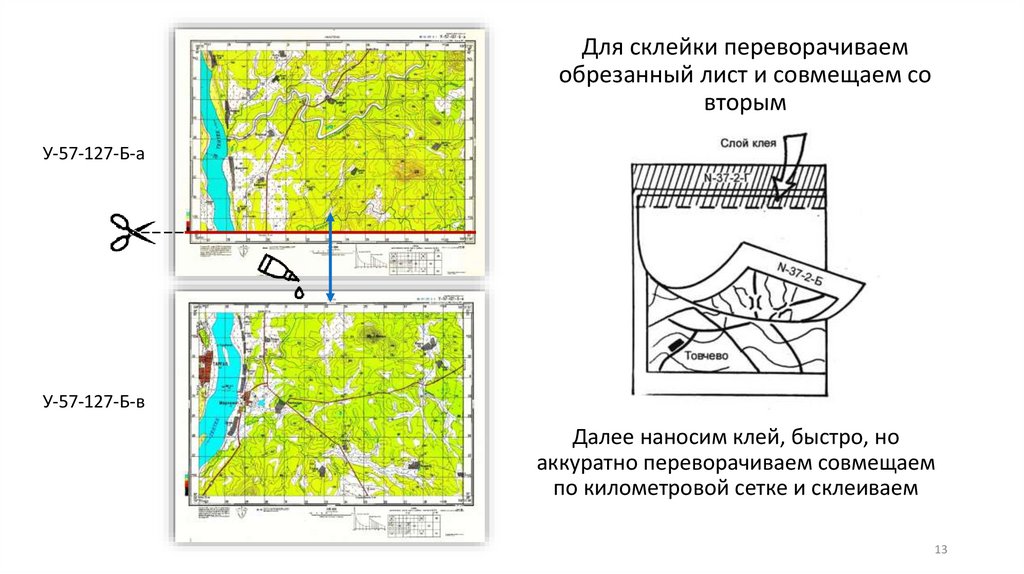

Для склейки переворачиваем
обрезанный лист и совмещаем со
вторым
У-57-127-Б-а
У-57-127-Б-в
Далее наносим клей, быстро, но
аккуратно переворачиваем совмещаем
по километровой сетке и склеиваем
13

14.

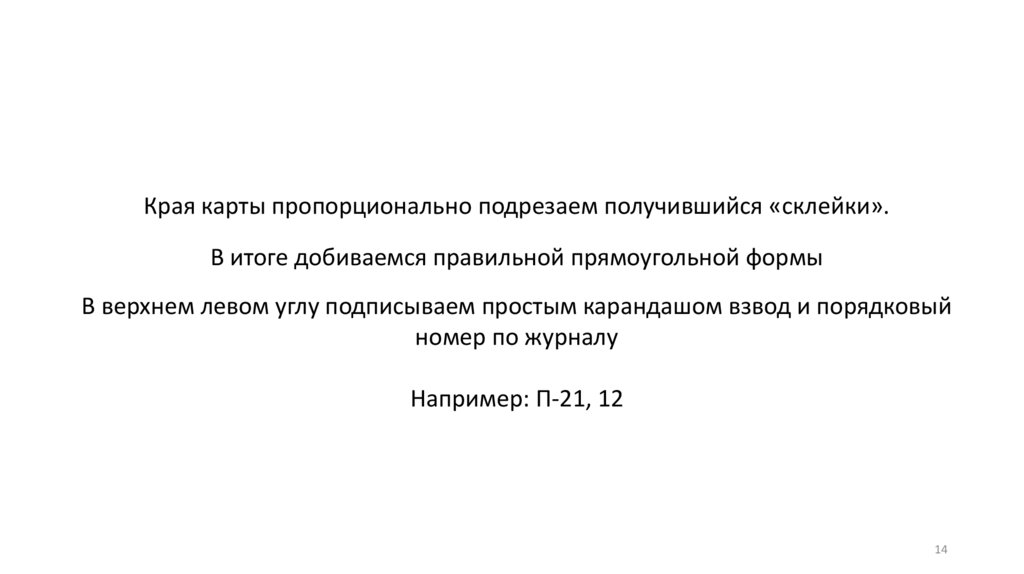

Края карты пропорционально подрезаем получившийся «склейки».
В итоге добиваемся правильной прямоугольной формы
В верхнем левом углу подписываем простым карандашом взвод и порядковый
номер по журналу
Например: П-21, 12
14

15.

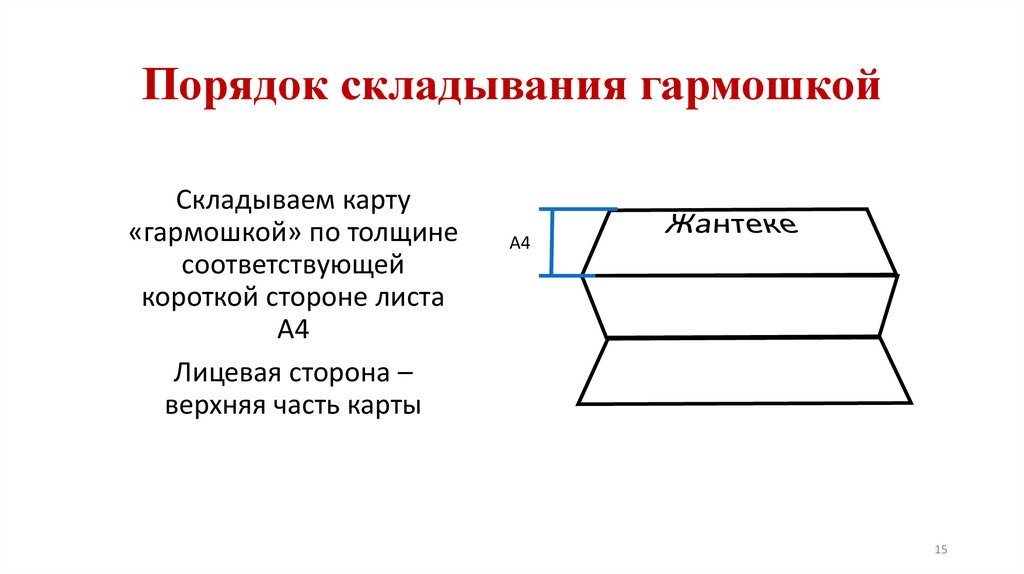

Порядок складывания гармошкой
Складываем карту
«гармошкой» по толщине
соответствующей
короткой стороне листа
А4
Лицевая сторона –
верхняя часть карты
А4
15

16.

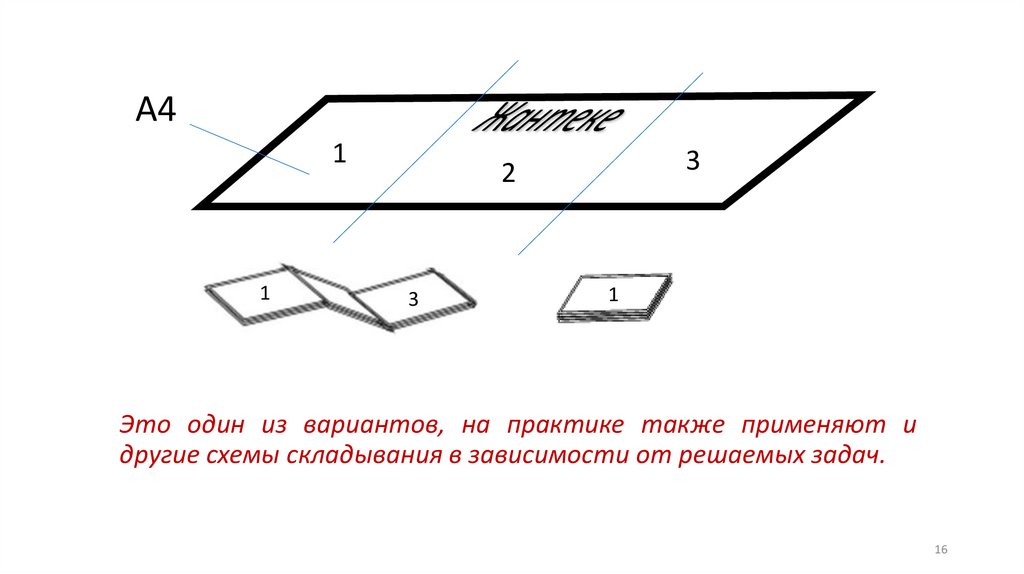

А4
1
1
3
2
3
1
Это один из вариантов, на практике также применяют и
другие схемы складывания в зависимости от решаемых задач.
16

17.

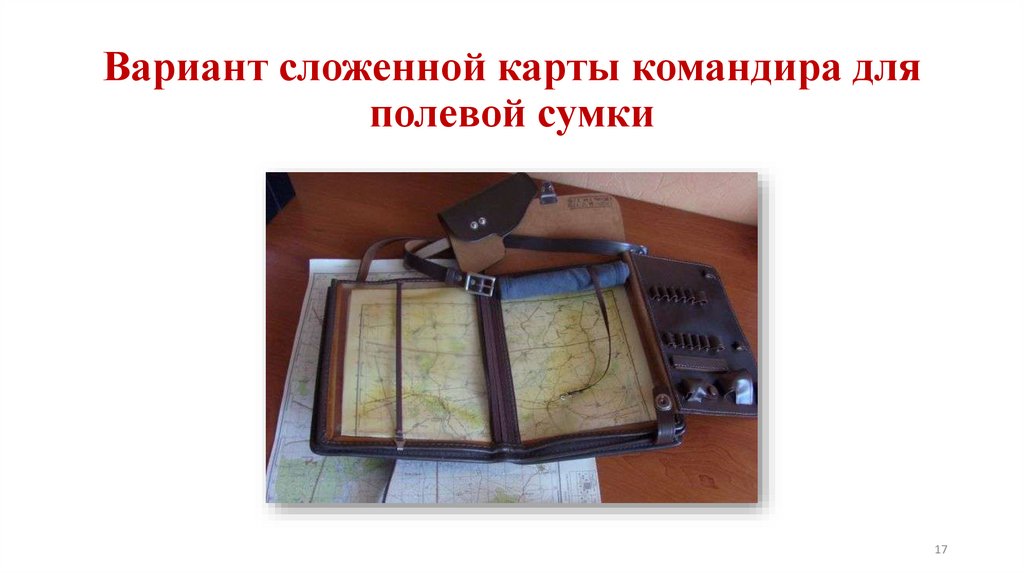

Вариант сложенной карты командира для
полевой сумки
17

18.

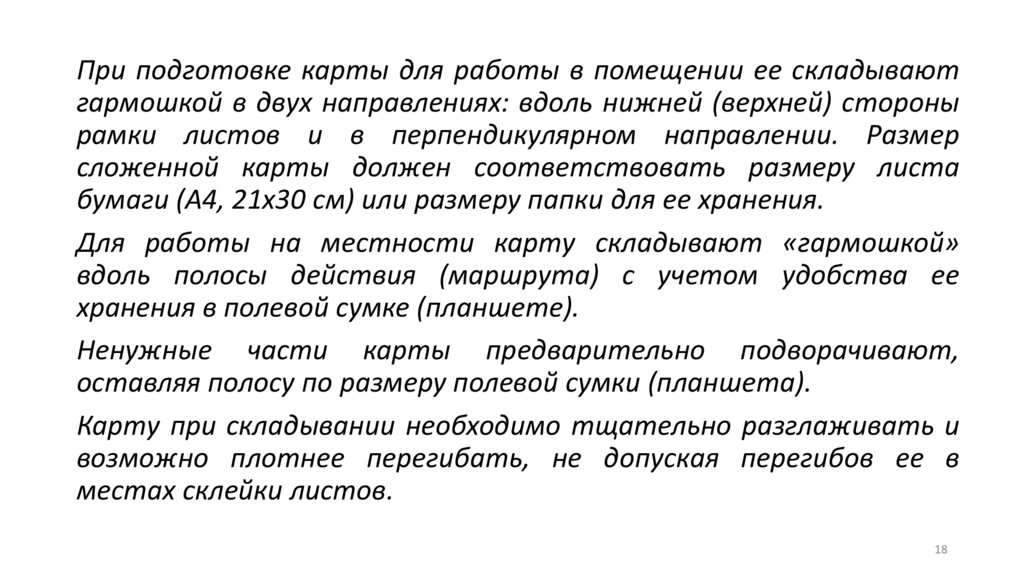

При подготовке карты для работы в помещении ее складывают
гармошкой в двух направлениях: вдоль нижней (верхней) стороны
рамки листов и в перпендикулярном направлении. Размер
сложенной карты должен соответствовать размеру листа
бумаги (А4, 21x30 см) или размеру папки для ее хранения.
Для работы на местности карту складывают «гармошкой»
вдоль полосы действия (маршрута) с учетом удобства ее
хранения в полевой сумке (планшете).
Ненужные части карты предварительно подворачивают,
оставляя полосу по размеру полевой сумки (планшета).
Карту при складывании необходимо тщательно разглаживать и
возможно плотнее перегибать, не допуская перегибов ее в
местах склейки листов.
18

19.

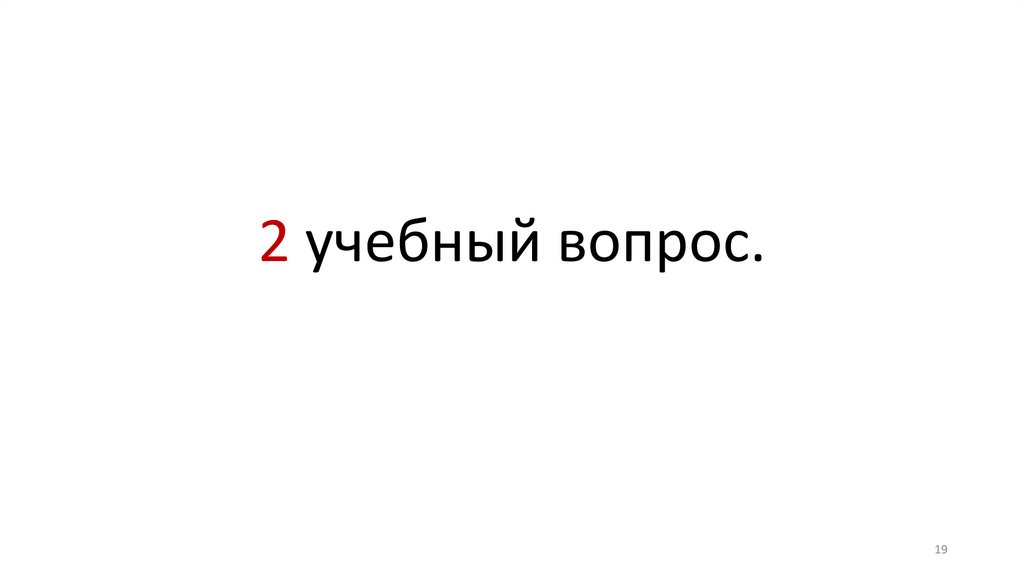

2 учебный вопрос.
19

20.

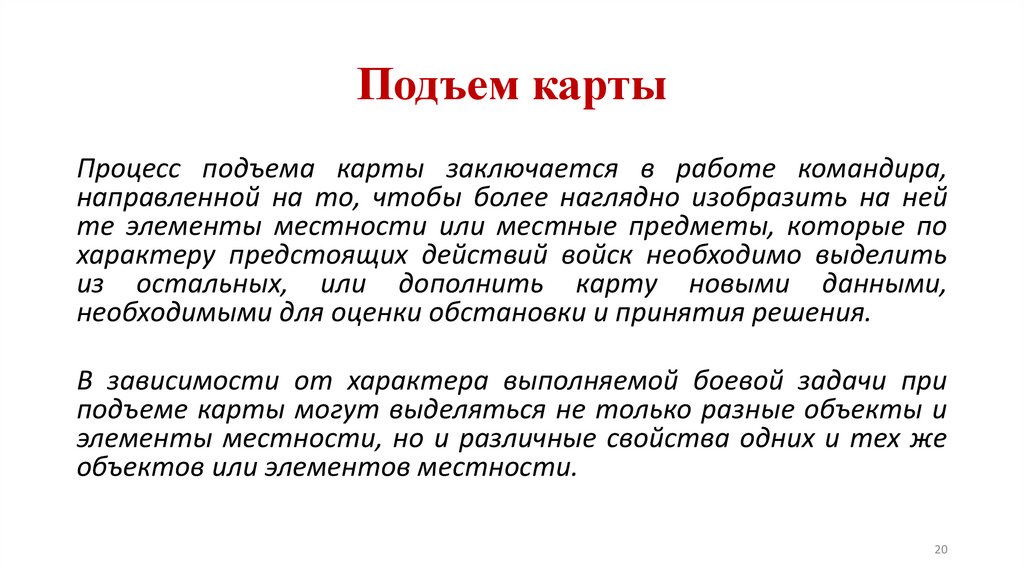

Подъем карты
Процесс подъема карты заключается в работе командира,
направленной на то, чтобы более наглядно изобразить на ней
те элементы местности или местные предметы, которые по
характеру предстоящих действий войск необходимо выделить
из остальных, или дополнить карту новыми данными,
необходимыми для оценки обстановки и принятия решения.
В зависимости от характера выполняемой боевой задачи при
подъеме карты могут выделяться не только разные объекты и
элементы местности, но и различные свойства одних и тех же
объектов или элементов местности.
20

21.

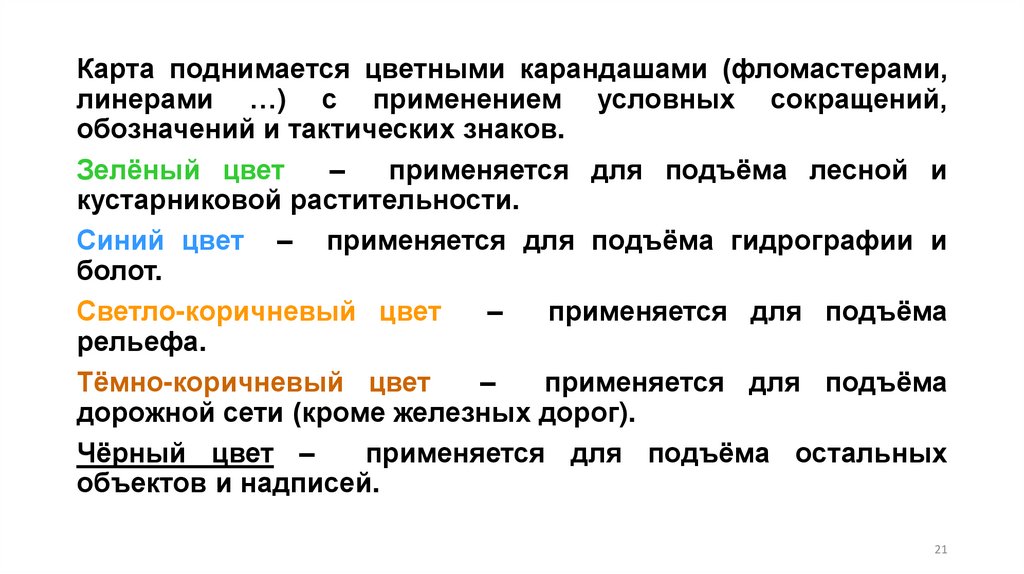

Карта поднимается цветными карандашами (фломастерами,
линерами …) с применением условных сокращений,
обозначений и тактических знаков.
Зелёный цвет
–
применяется для подъёма лесной и
кустарниковой растительности.
Синий цвет – применяется для подъёма гидрографии и
болот.
Светло-коричневый цвет
–
применяется для подъёма
рельефа.
Тёмно-коричневый цвет
–
применяется для подъёма
дорожной сети (кроме железных дорог).
Чёрный цвет –
применяется для подъёма остальных
объектов и надписей.
21

22.

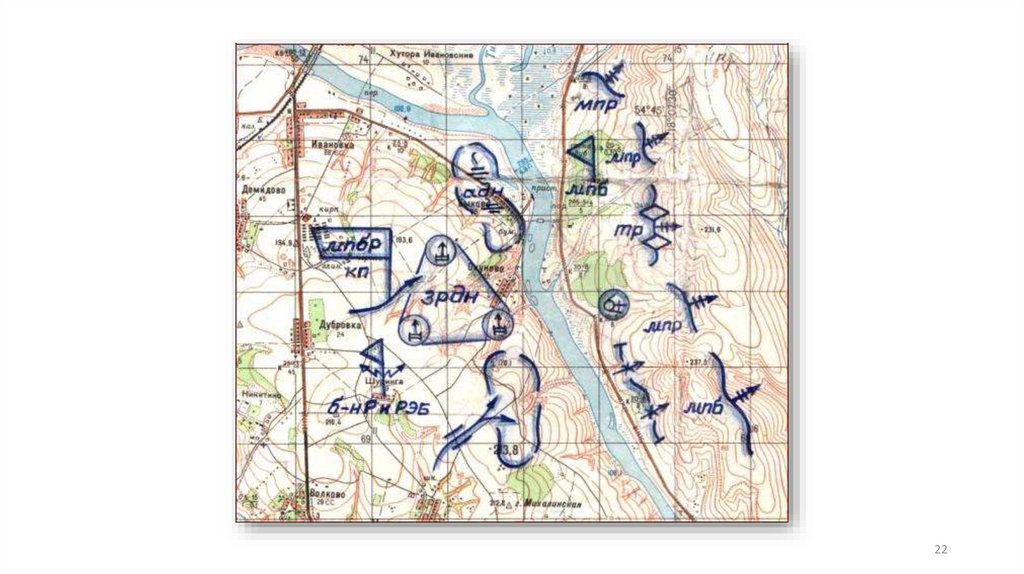

22

23.

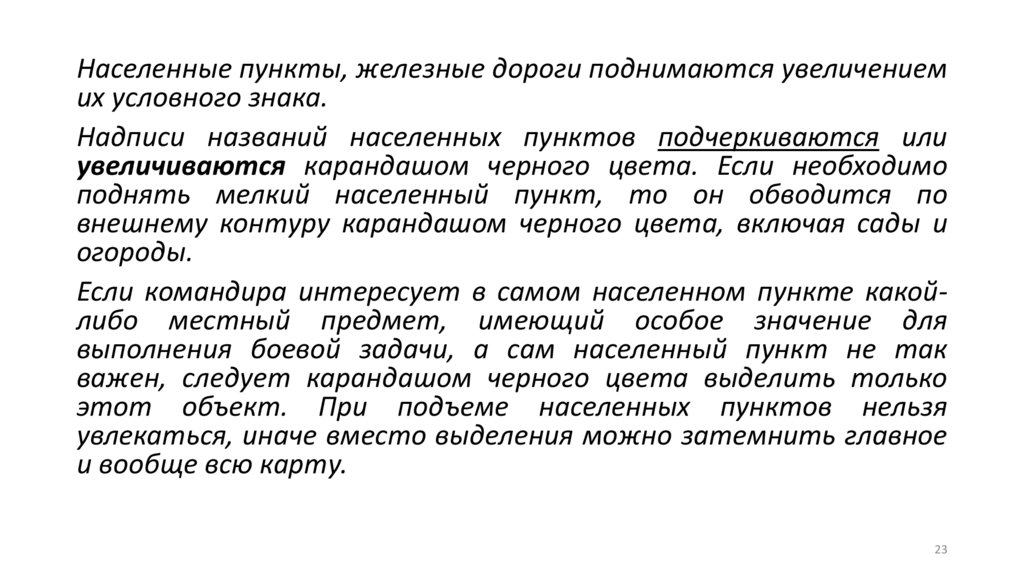

Населенные пункты, железные дороги поднимаются увеличением
их условного знака.
Надписи названий населенных пунктов подчеркиваются или
увеличиваются карандашом черного цвета. Если необходимо
поднять мелкий населенный пункт, то он обводится по
внешнему контуру карандашом черного цвета, включая сады и
огороды.
Если командира интересует в самом населенном пункте какойлибо местный предмет, имеющий особое значение для
выполнения боевой задачи, а сам населенный пункт не так
важен, следует карандашом черного цвета выделить только
этот объект. При подъеме населенных пунктов нельзя
увлекаться, иначе вместо выделения можно затемнить главное
и вообще всю карту.
23

24.

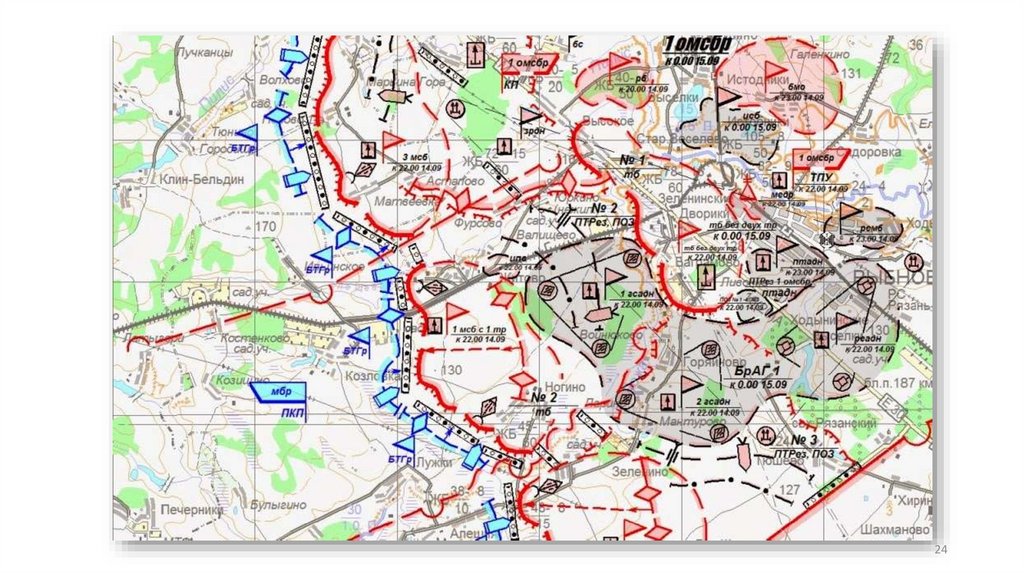

24

25.

3 учебный вопрос.
25

26.

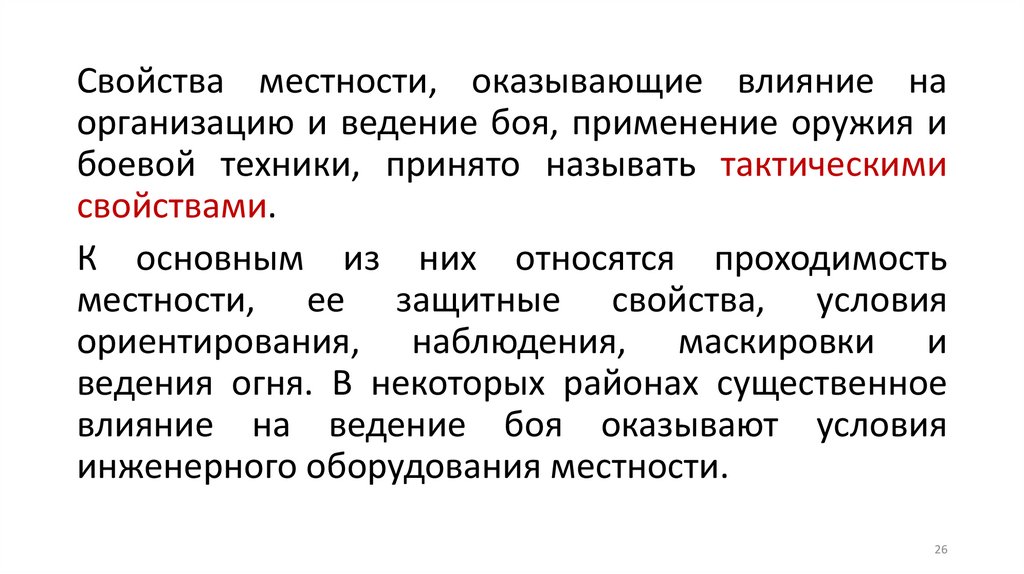

Свойства местности, оказывающие влияние на
организацию и ведение боя, применение оружия и
боевой техники, принято называть тактическими
свойствами.
К основным из них относятся проходимость
местности, ее защитные свойства, условия
ориентирования, наблюдения, маскировки и
ведения огня. В некоторых районах существенное
влияние на ведение боя оказывают условия
инженерного оборудования местности.
26

27.

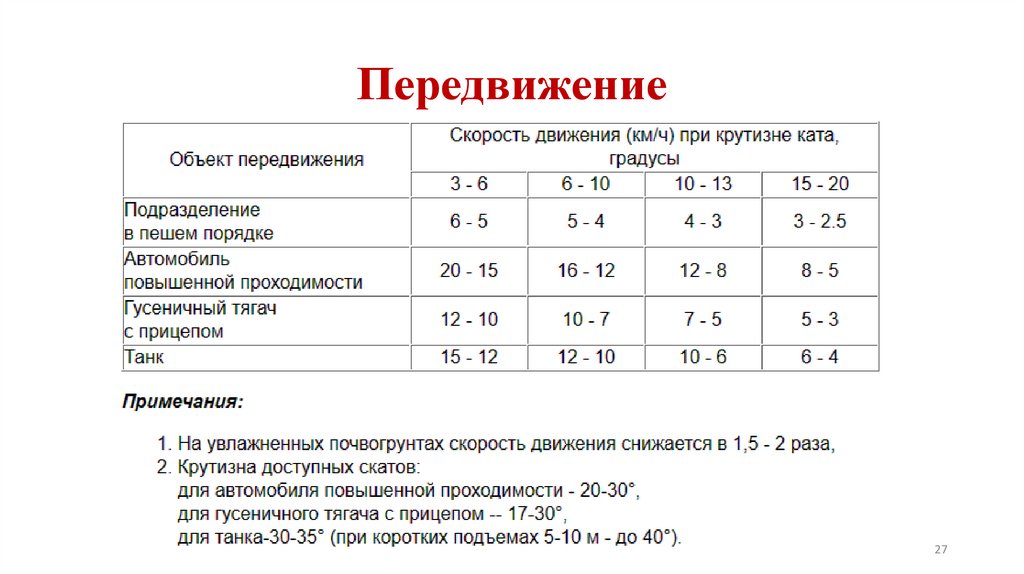

Передвижение
27

28.

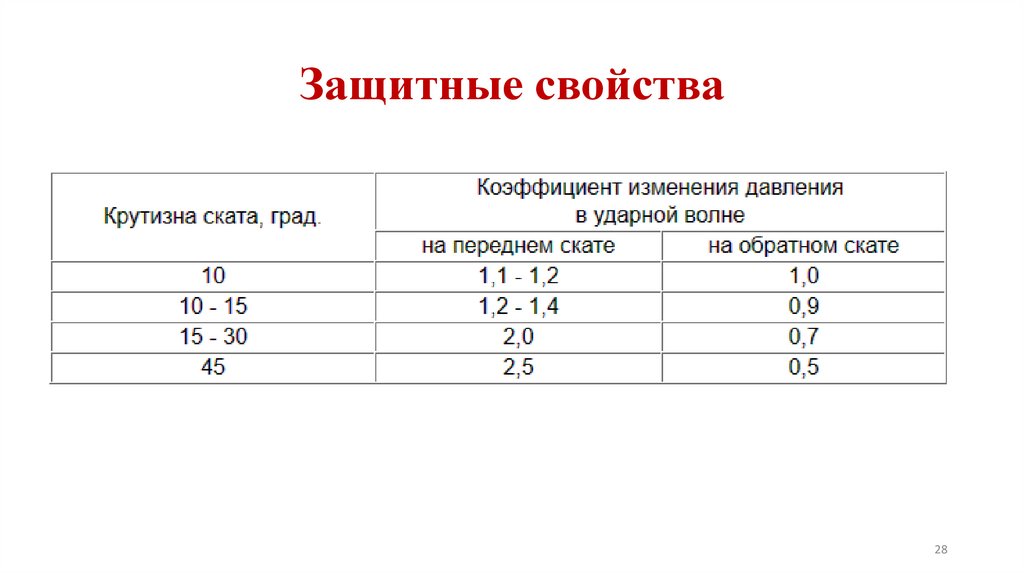

Защитные свойства
28

29.

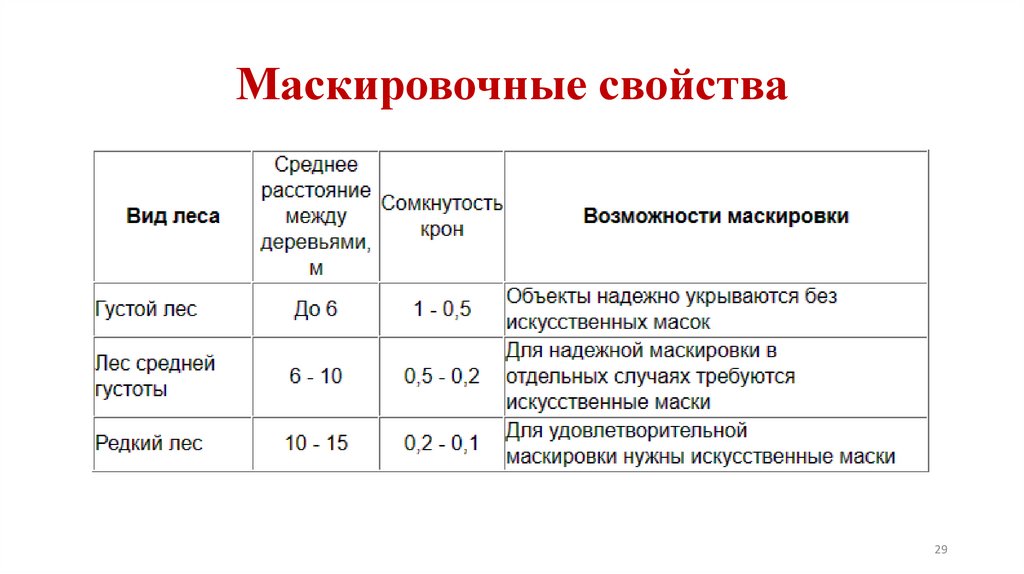

Маскировочные свойства
29

30.

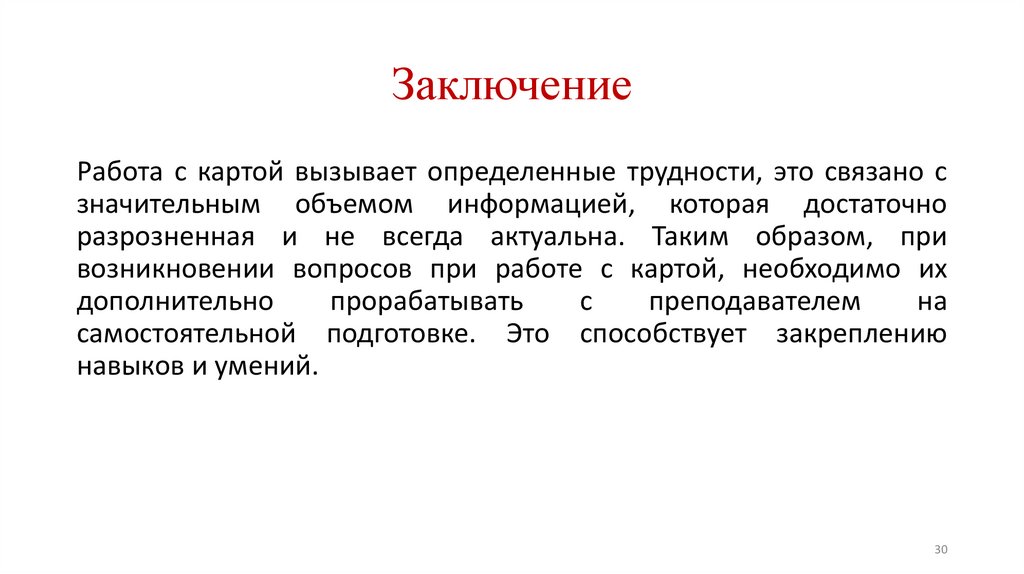

Заключение
Работа с картой вызывает определенные трудности, это связано с
значительным объемом информацией, которая достаточно
разрозненная и не всегда актуальна. Таким образом, при
возникновении вопросов при работе с картой, необходимо их
дополнительно
прорабатывать
с
преподавателем
на
самостоятельной подготовке. Это способствует закреплению
навыков и умений.
30
