SMD - резисторы

1.

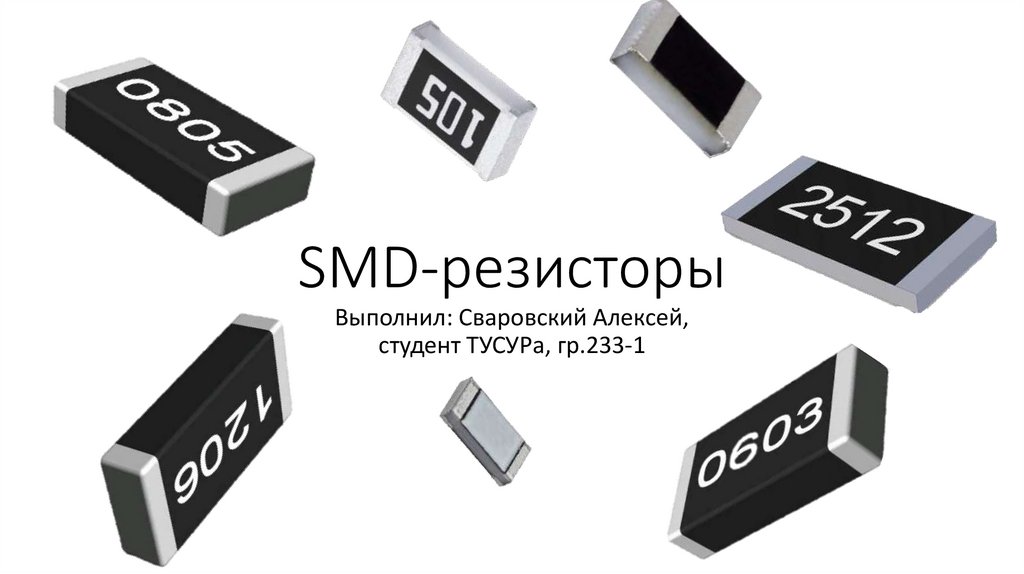

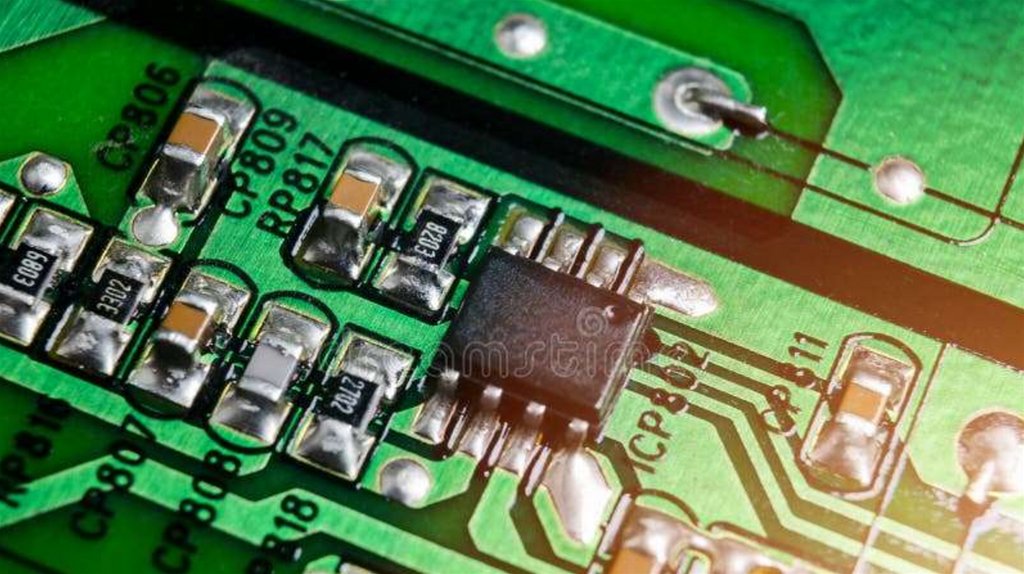

SMD-резисторы
Выполнил: Сваровский Алексей,
студент ТУСУРа, гр.233-1

2.

3.

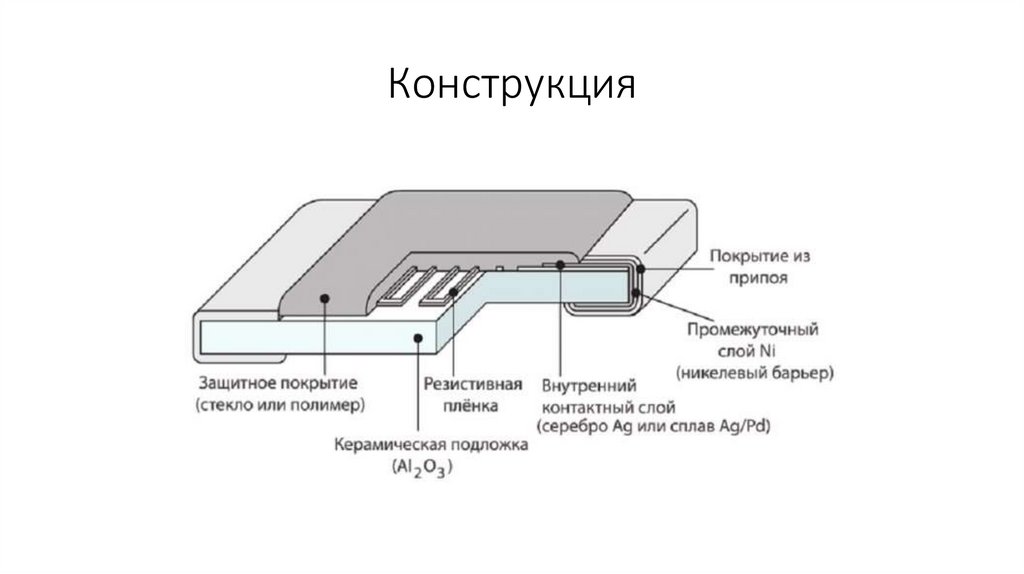

Конструкция

4.

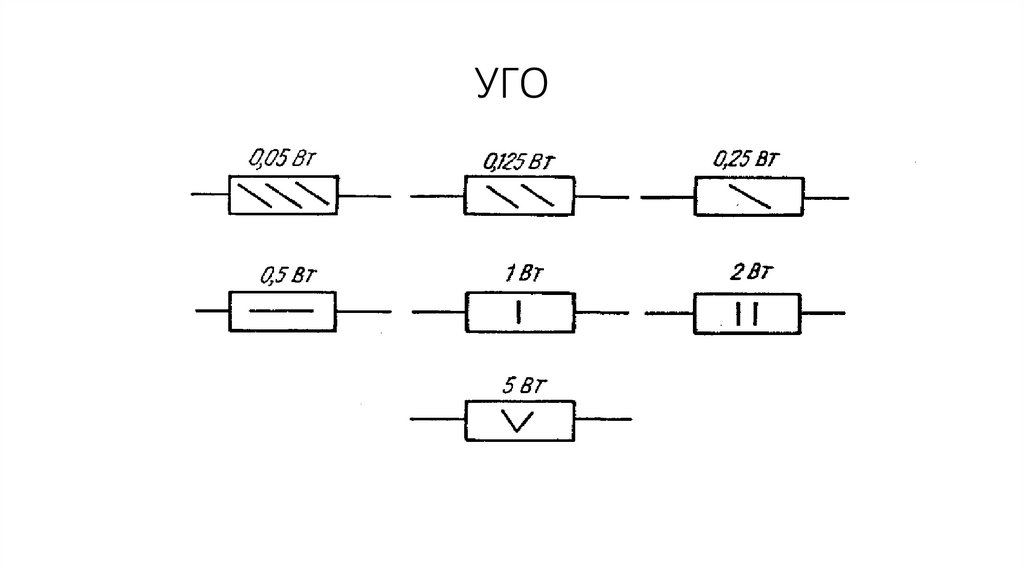

УГО

5.

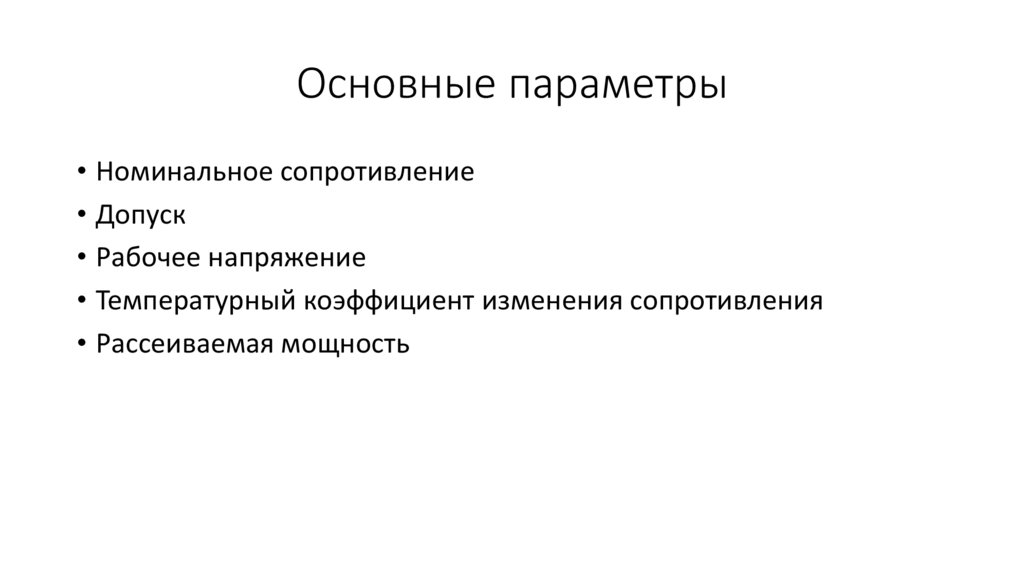

Основные параметры
• Номинальное сопротивление
• Допуск
• Рабочее напряжение
• Температурный коэффициент изменения сопротивления
• Рассеиваемая мощность

6.

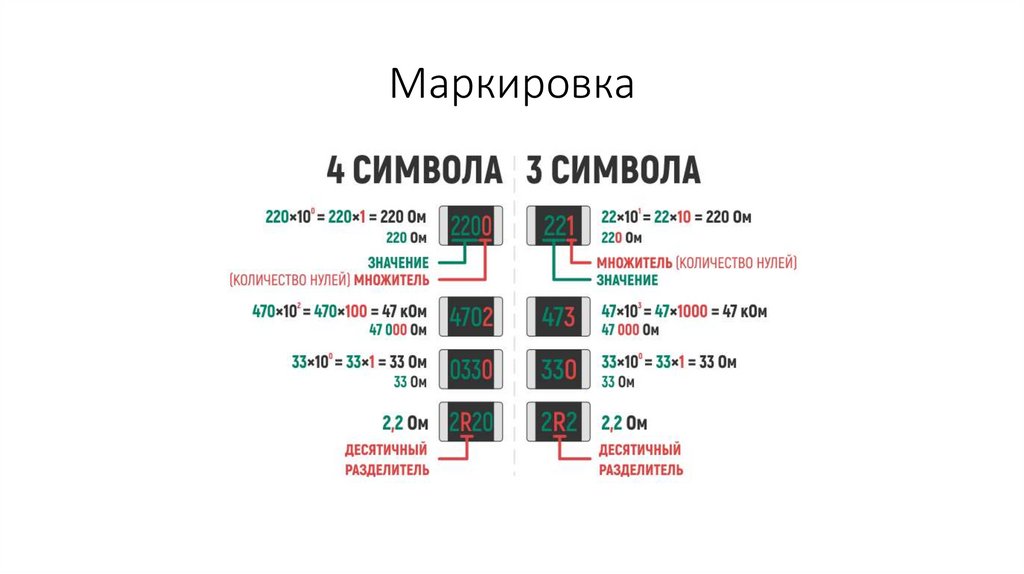

Маркировка

7.

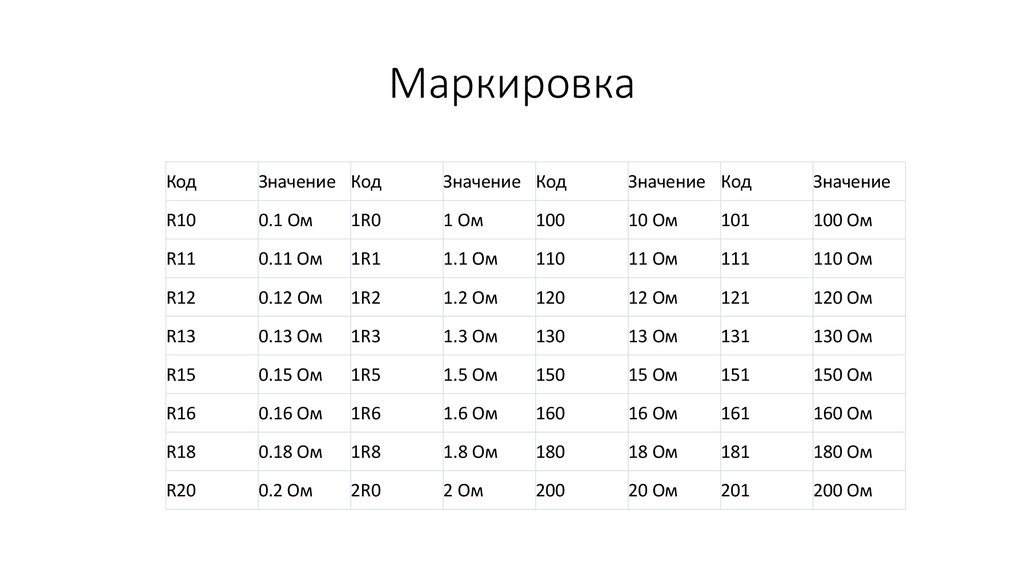

Маркировка
Код
Значение Код
Значение Код
Значение Код
Значение
R10
0.1 Ом
1R0
1 Ом
100
10 Ом
101
100 Ом
R11
0.11 Ом
1R1
1.1 Ом
110
11 Ом
111
110 Ом
R12
0.12 Ом
1R2
1.2 Ом
120
12 Ом
121
120 Ом
R13
0.13 Ом
1R3
1.3 Ом
130
13 Ом
131
130 Ом
R15
0.15 Ом
1R5
1.5 Ом
150
15 Ом
151
150 Ом
R16
0.16 Ом
1R6
1.6 Ом
160
16 Ом
161
160 Ом
R18
0.18 Ом
1R8
1.8 Ом
180
18 Ом
181
180 Ом
R20
0.2 Ом
2R0
2 Ом
200
20 Ом
201
200 Ом
