SMD конденсаторы

1.

SMD конденсаторы
СУСЛОВ ДМИТРИЙ
МИКЭС
233-1

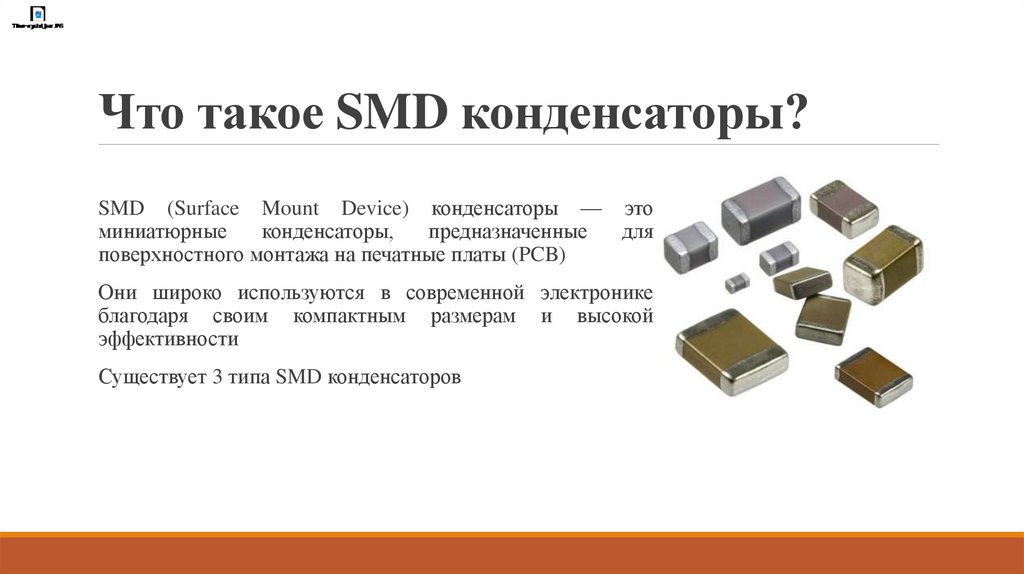

Что такое SMD конденсаторы?
SMD (Surface Mount Device) конденсаторы — это
миниатюрные
конденсаторы,
предназначенные
для
поверхностного монтажа на печатные платы (PCB)
Они широко используются в современной электронике
благодаря своим компактным размерам и высокой
эффективности
Существует 3 типа SMD конденсаторов

3.

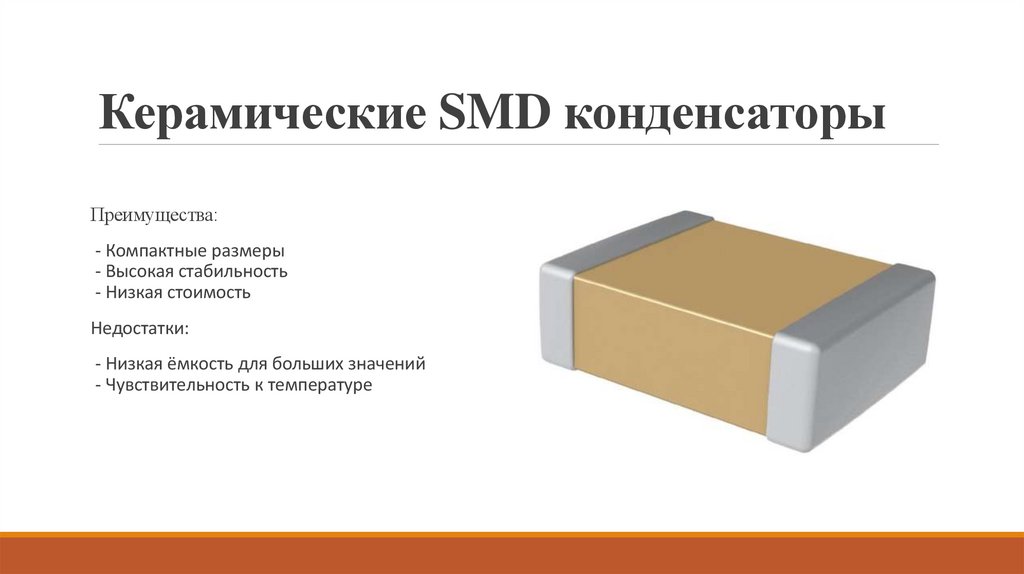

Керамические SMD конденсаторы
Преимущества:
- Компактные размеры
- Высокая стабильность
- Низкая стоимость
Недостатки:
- Низкая ёмкость для больших значений
- Чувствительность к температуре

4.

Танталовые SMD конденсаторы
Преимущества:
- Высокая ёмкость
- Низкая стоимость
Недостатки:
- Полярность
- Сравнительно больший размер
- Срок службы ограничен

5.

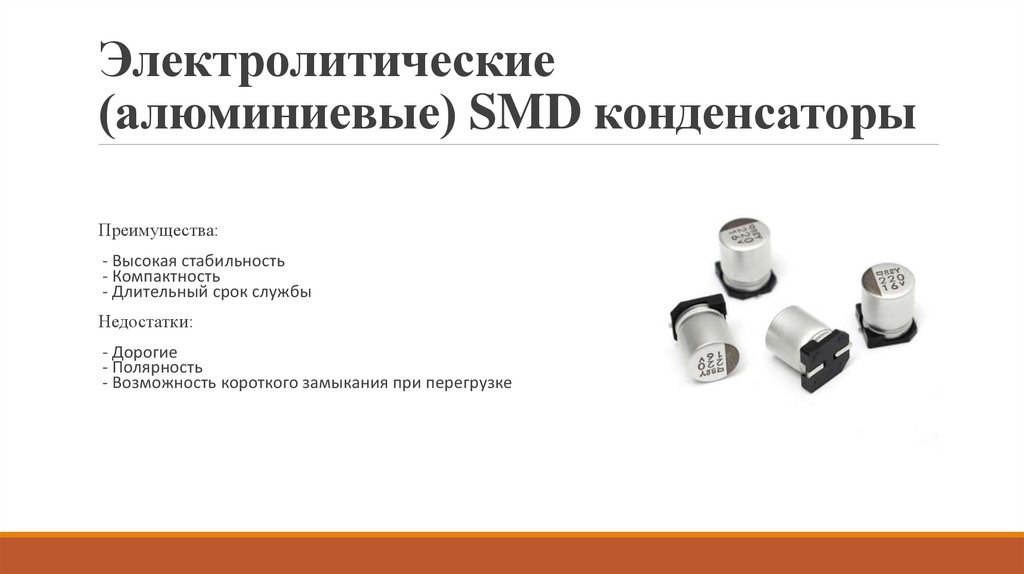

Электролитические
(алюминиевые) SMD конденсаторы
Преимущества:
- Высокая стабильность
- Компактность
- Длительный срок службы
Недостатки:
- Дорогие
- Полярность
- Возможность короткого замыкания при перегрузке

6.

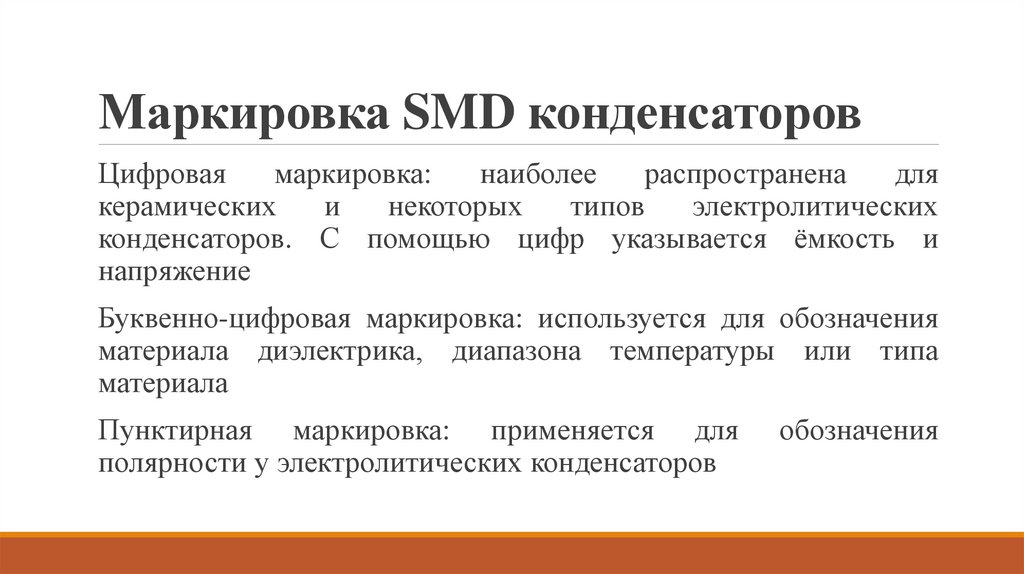

Маркировка SMD конденсаторов
Цифровая
маркировка:
наиболее
распространена
для
керамических
и
некоторых
типов
электролитических
конденсаторов. С помощью цифр указывается ёмкость и
напряжение
Буквенно-цифровая маркировка: используется для обозначения
материала диэлектрика, диапазона температуры или типа
материала
Пунктирная маркировка: применяется для
полярности у электролитических конденсаторов
обозначения

7.

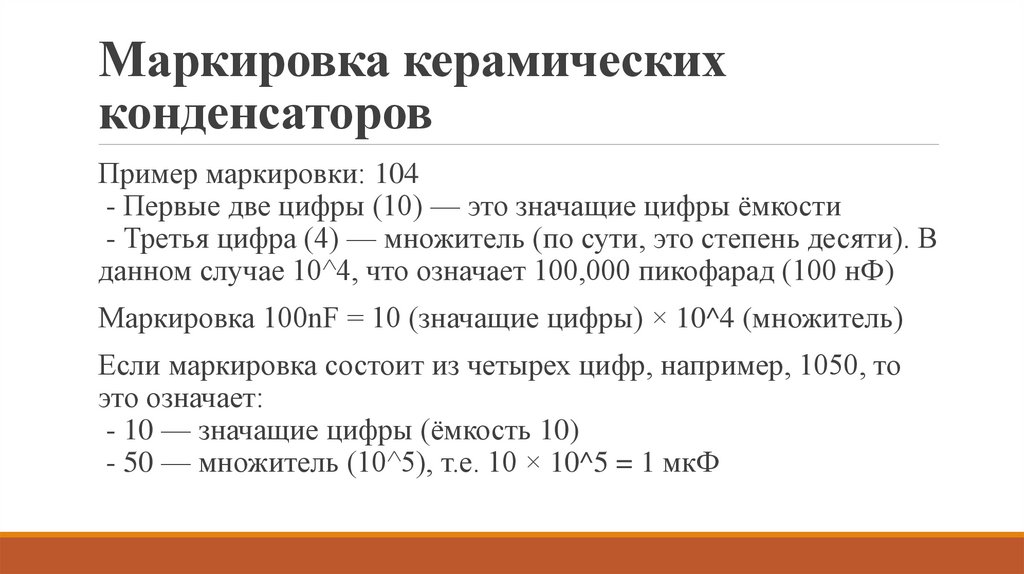

Маркировка керамических
конденсаторов
Пример маркировки: 104
- Первые две цифры (10) — это значащие цифры ёмкости
- Третья цифра (4) — множитель (по сути, это степень десяти). В
данном случае 10^4, что означает 100,000 пикофарад (100 нФ)
Маркировка 100nF = 10 (значащие цифры) × 10^4 (множитель)
Если маркировка состоит из четырех цифр, например, 1050, то
это означает:
- 10 — значащие цифры (ёмкость 10)
- 50 — множитель (10^5), т.е. 10 × 10^5 = 1 мкФ
