Автономные станции Sentek Plus измерения влажности, температуры и засоленности почвы

1.

Автономные станции Sentek Plus
измерения влажности, температуры и
засоленности почвы
Профессиональные метеостанции Davis
Агросопровождение
ООО А-МЕТЕО
Май 2023 г.
+7 909 653 68 14
p.altukhov@a-meteo.ru | www.a-meteo.ru

2.

ЛУЧШИЕ РЕШЕНИЯ – ДЛЯ АЗОТА И ОРОШЕНИЯ

3.

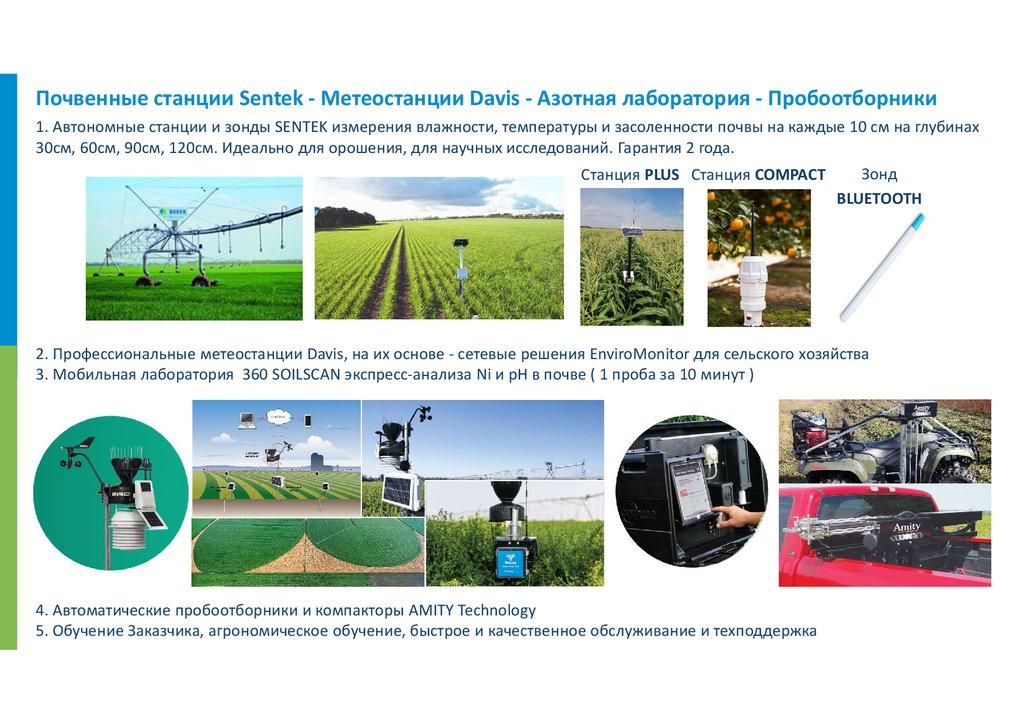

Почвенные станции Sentek - Метеостанции Davis - Азотная лаборатория - Пробоотборники
1. Автономные станции и зонды SENTEK измерения влажности, температуры и засоленности почвы на каждые 10 см на глубинах
30см, 60см, 90см, 120см. Идеально для орошения, для научных исследований. Гарантия 2 года.
Станция PLUS Станция COMPACT
Зонд
BLUETOOTH
2. Профессиональные метеостанции Davis, на их основе - сетевые решения EnviroMonitor для сельского хозяйства
3. Мобильная лаборатория 360 SOILSCAN экспресс-анализа Ni и pH в почве ( 1 проба за 10 минут )
4. Автоматические пробоотборники и компакторы AMITY Technology
5. Обучение Заказчика, агрономическое обучение, быстрое и качественное обслуживание и техподдержка

4.

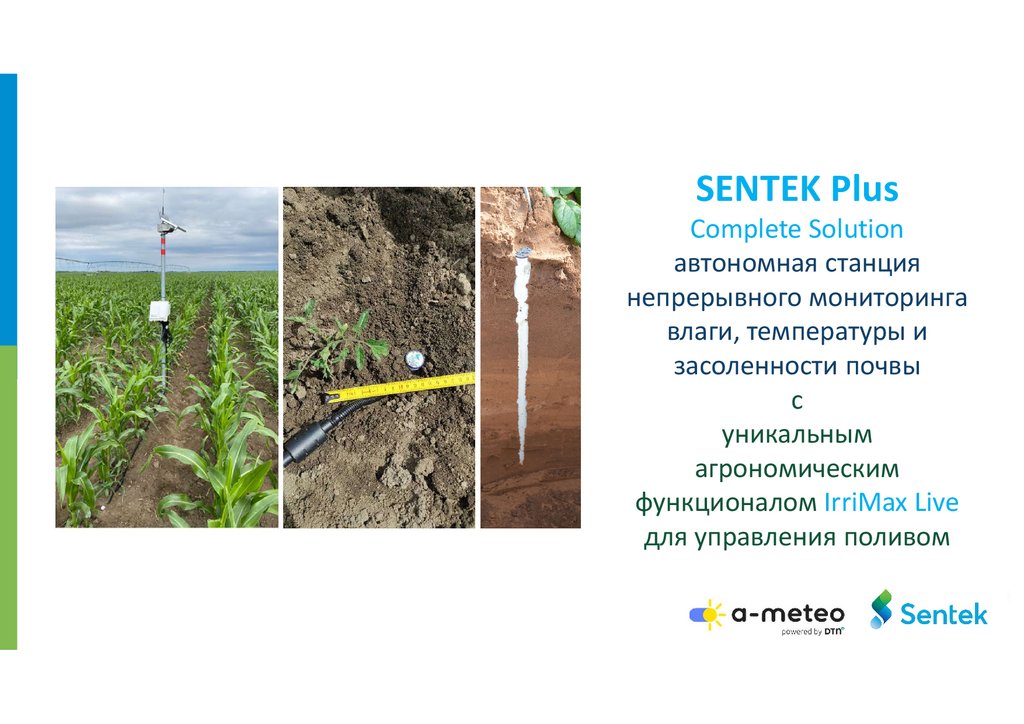

SENTEK Plus
Complete Solution
автономная станция
непрерывного мониторинга
влаги, температуры и
засоленности почвы
с
уникальным
агрономическим
функционалом IrriMax Live
для управления поливом

5.

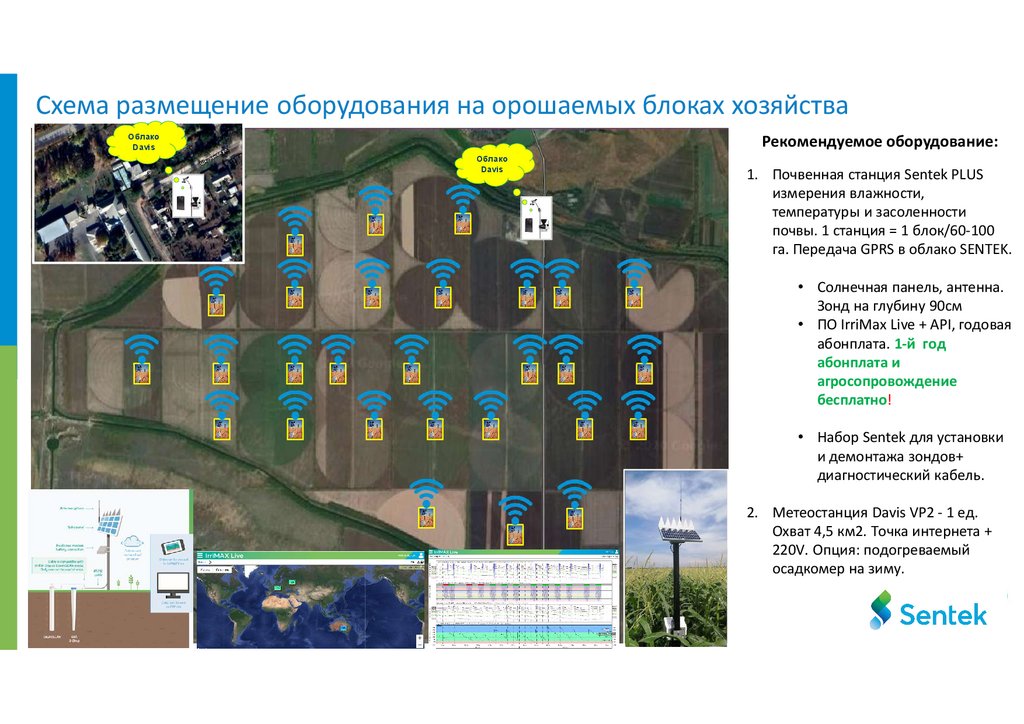

Схема размещение оборудования на орошаемых блоках хозяйства
Рекомендуемое оборудование:
Облако
Davis
Облако
Davis
1. Почвенная станция Sentek PLUS
измерения влажности,
температуры и засоленности
почвы. 1 станция = 1 блок/60-100
га. Передача GPRS в облако SENTEK.
• Солнечная панель, антенна.
Зонд на глубину 90см
• ПО IrriMax Live + API, годовая
абонплата. 1-й год
абонплата и
агросопровождение
бесплатно!
• Набор Sentek для установки
и демонтажа зондов+
диагностический кабель.
2. Метеостанция Davis VP2 - 1 ед.
Охват 4,5 км2. Точка интернета +
220V. Опция: подогреваемый
осадкомер на зиму.

6.

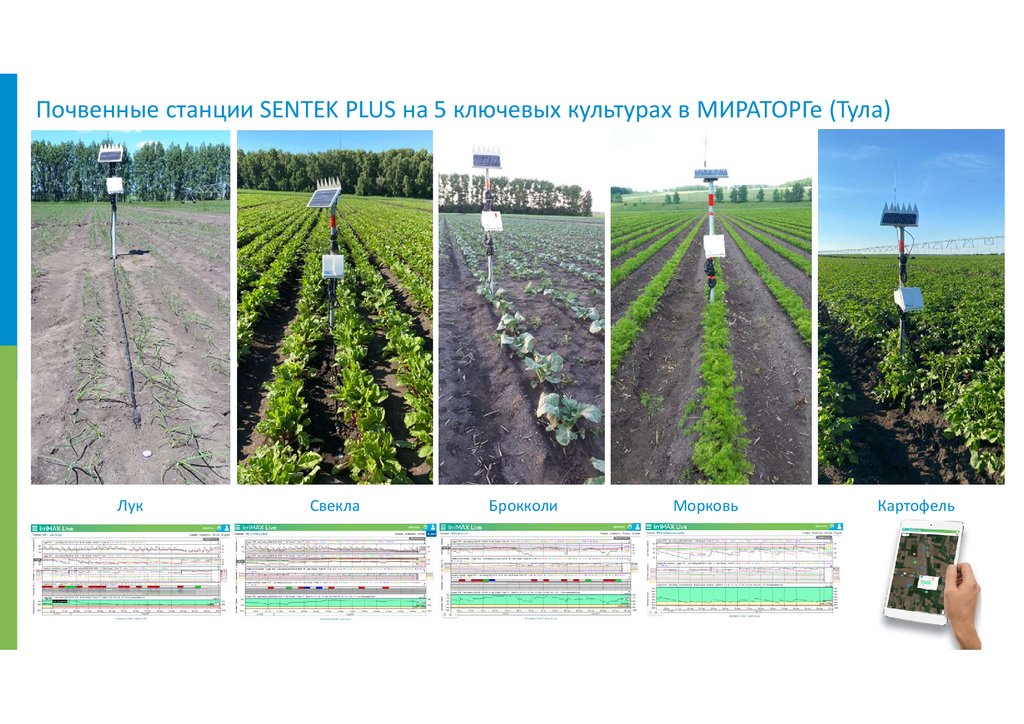

Почвенные станции SENTEK PLUS на 5 ключевых культурах в МИРАТОРГе (Тула)
Лук
Свекла
Брокколи
Морковь
Картофель

7.

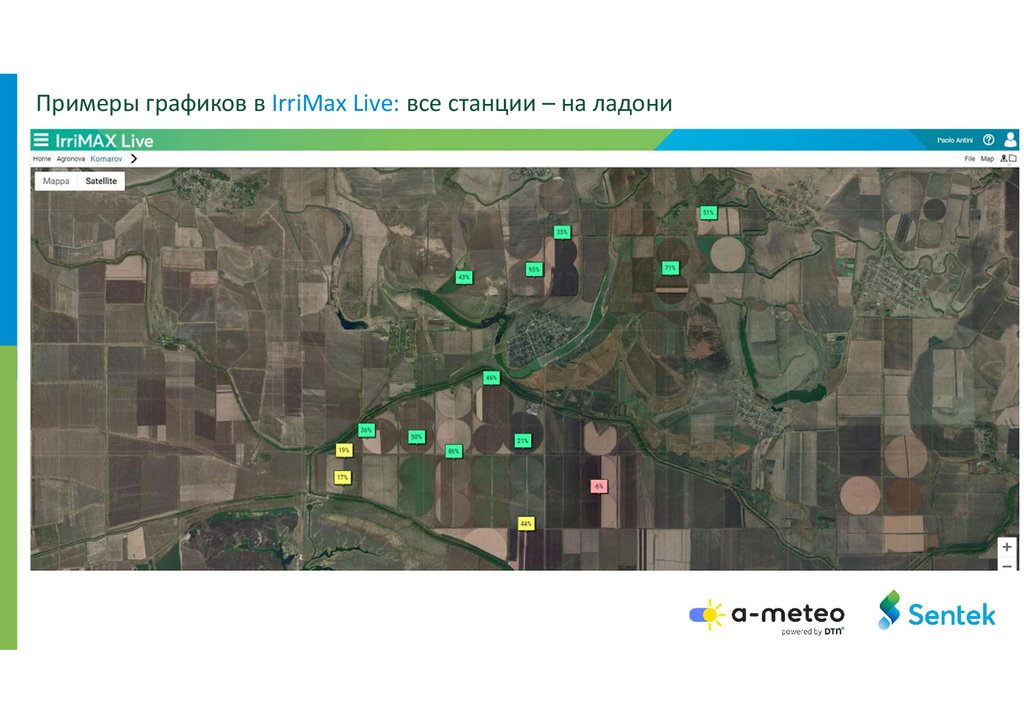

Примеры графиков в IrriMax Live: все станции – на ладони

8.

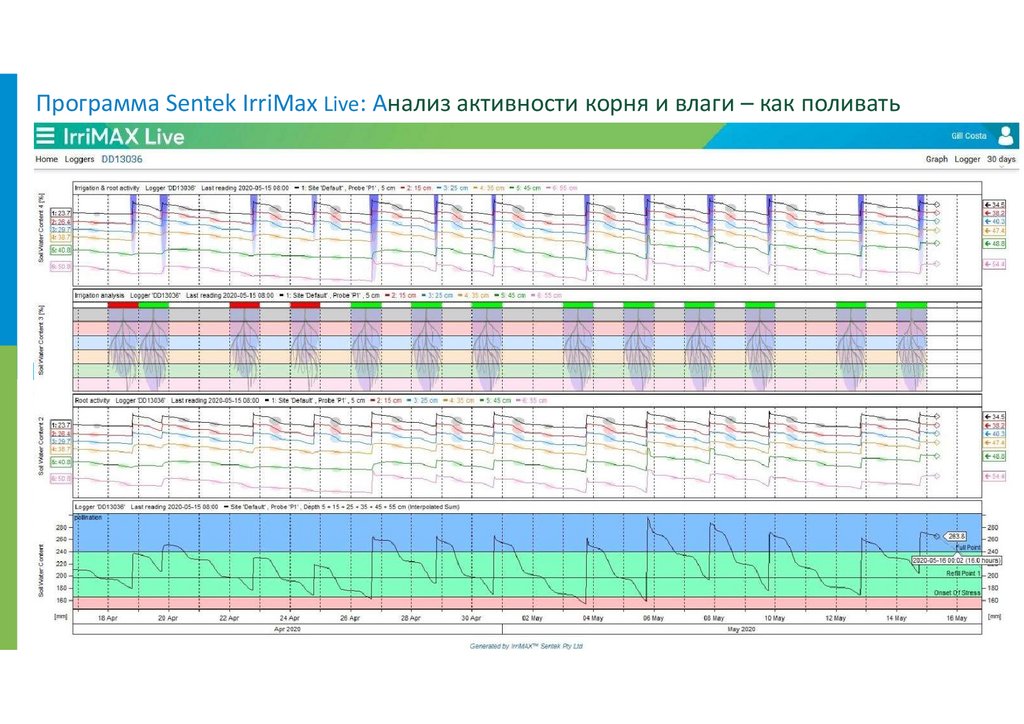

Программа Sentek IrriMax Live: Анализ активности корня и влаги – как поливать

9.

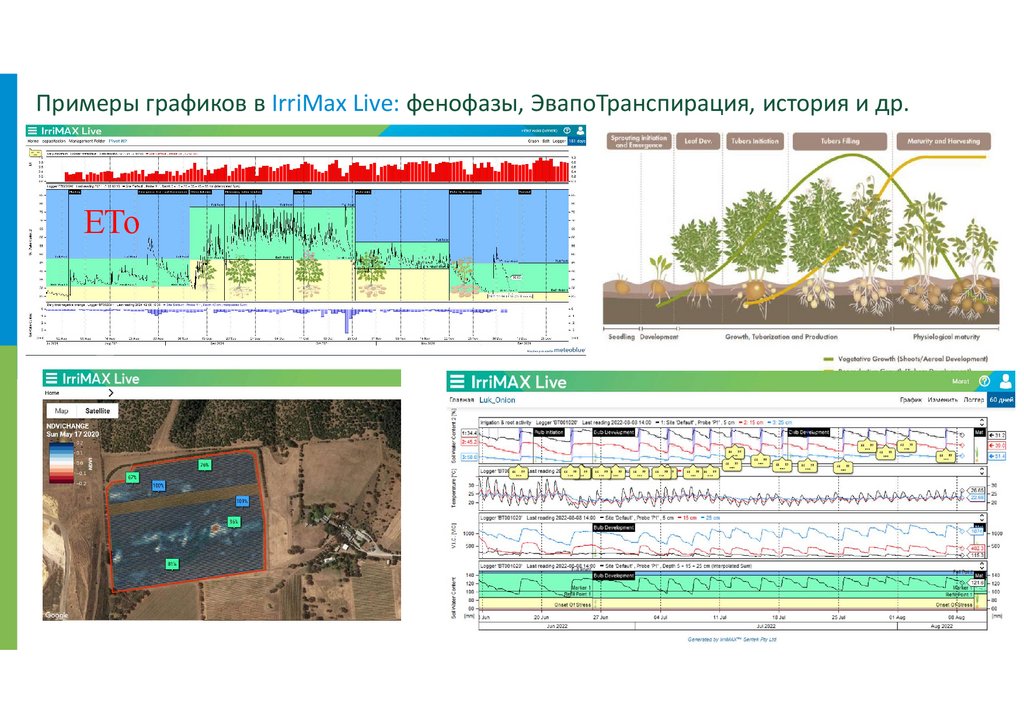

Примеры графиков в IrriMax Live: фенофазы, ЭвапоТранспирация, история и др.
ETo

10.

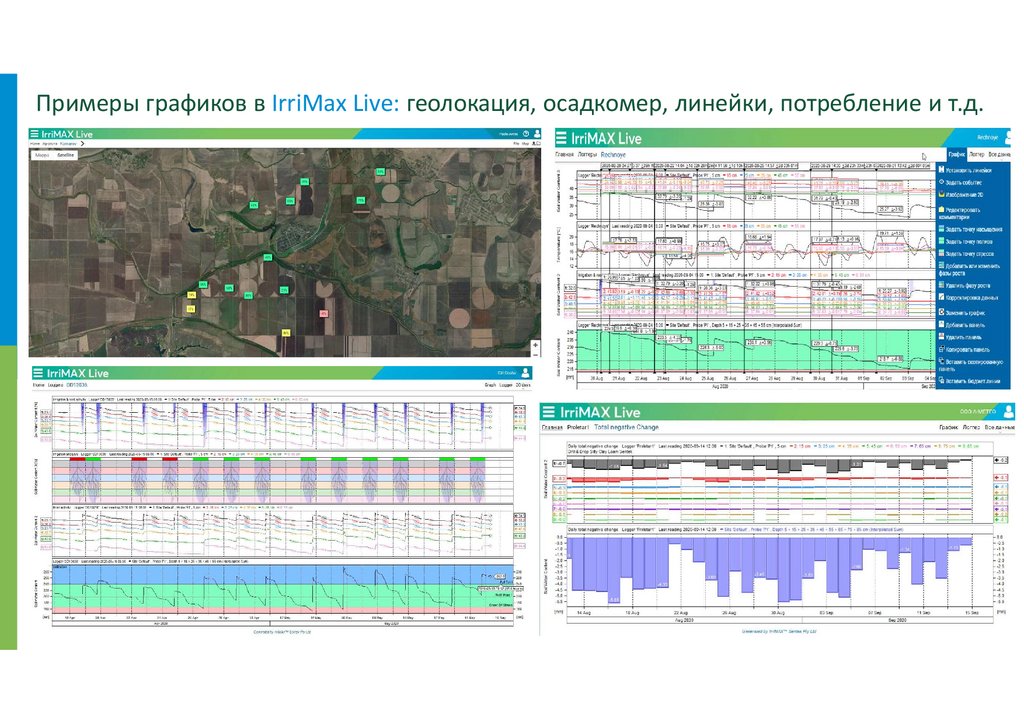

Примеры графиков в IrriMax Live: геолокация, осадкомер, линейки, потребление и т.д.

11.

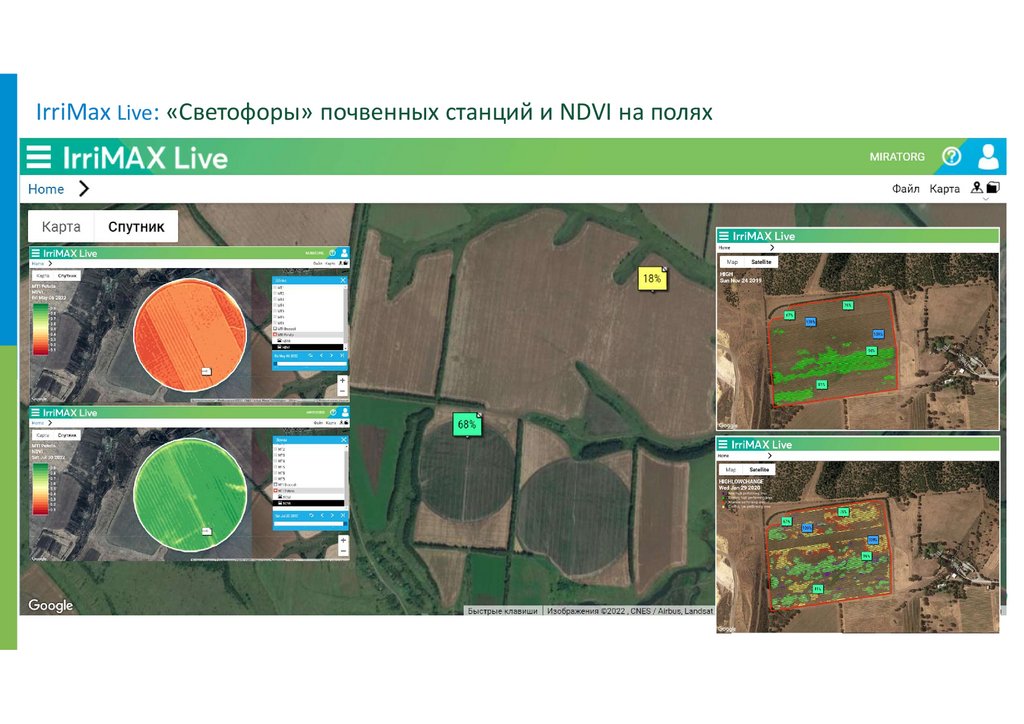

IrriMax Live: «Светофоры» почвенных станций и NDVI на полях

12.

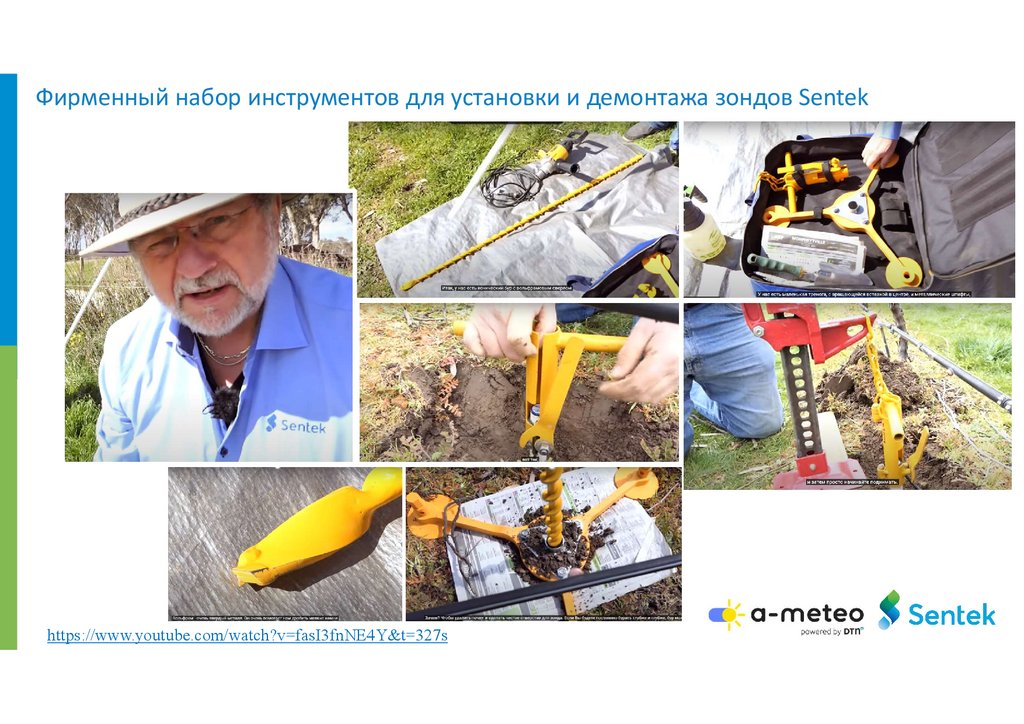

Фирменный набор инструментов для установки и демонтажа зондов Sentek
https://www.youtube.com/watch?v=fasI3fnNE4Y&t=327s

13.

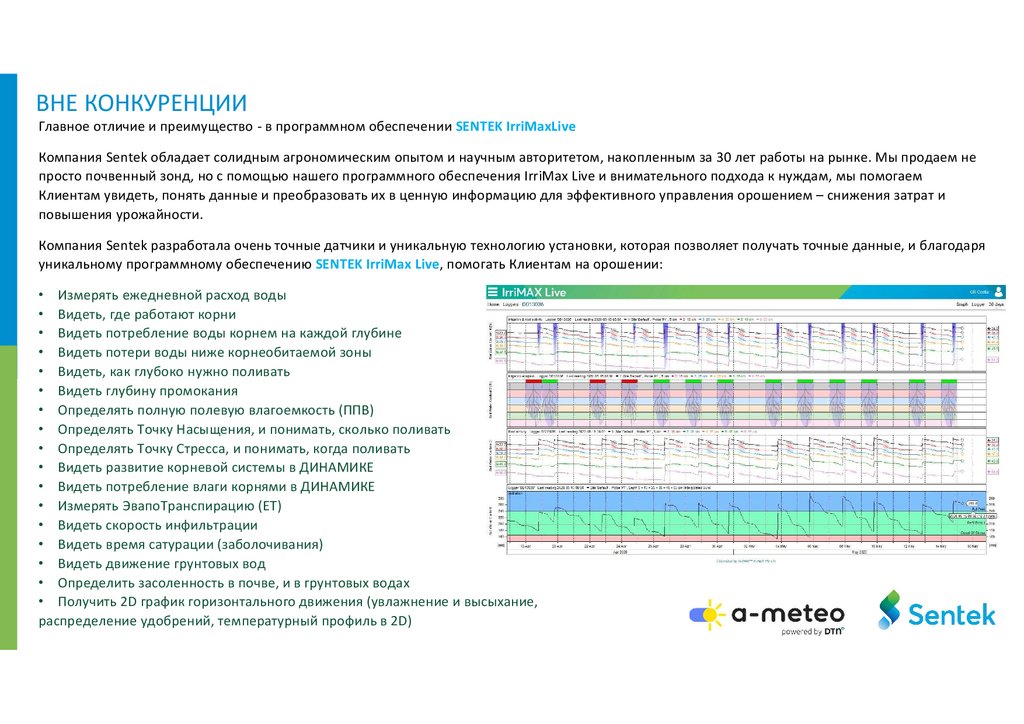

ВНЕ КОНКУРЕНЦИИ
Главное отличие и преимущество - в программном обеспечении SENTEK IrriMaxLive
Компания Sentek обладает солидным агрономическим опытом и научным авторитетом, накопленным за 30 лет работы на рынке. Мы продаем не
просто почвенный зонд, но с помощью нашего программного обеспечения IrriMax Live и внимательного подхода к нуждам, мы помогаем
Клиентам увидеть, понять данные и преобразовать их в ценную информацию для эффективного управления орошением – снижения затрат и
повышения урожайности.
Компания Sentek разработала очень точные датчики и уникальную технологию установки, которая позволяет получать точные данные, и благодаря
уникальному программному обеспечению SENTEK IrriMax Live, помогать Клиентам на орошении:
• Измерять ежедневной расход воды
• Видеть, где работают корни
• Видеть потребление воды корнем на каждой глубине
• Видеть потери воды ниже корнеобитаемой зоны
• Видеть, как глубоко нужно поливать
• Видеть глубину промокания
• Определять полную полевую влагоемкость (ППВ)
• Определять Точку Насыщения, и понимать, сколько поливать
• Определять Точку Стресса, и понимать, когда поливать
• Видеть развитие корневой системы в ДИНАМИКЕ
• Видеть потребление влаги корнями в ДИНАМИКЕ
• Измерять ЭвапоТранспирацию (ET)
• Видеть скорость инфильтрации
• Видеть время сатурации (заболочивания)
• Видеть движение грунтовых вод
• Определить засоленность в почве, и в грунтовых водах
• Получить 2D график горизонтального движения (увлажнение и высыхание,
распределение удобрений, температурный профиль в 2D)

14.

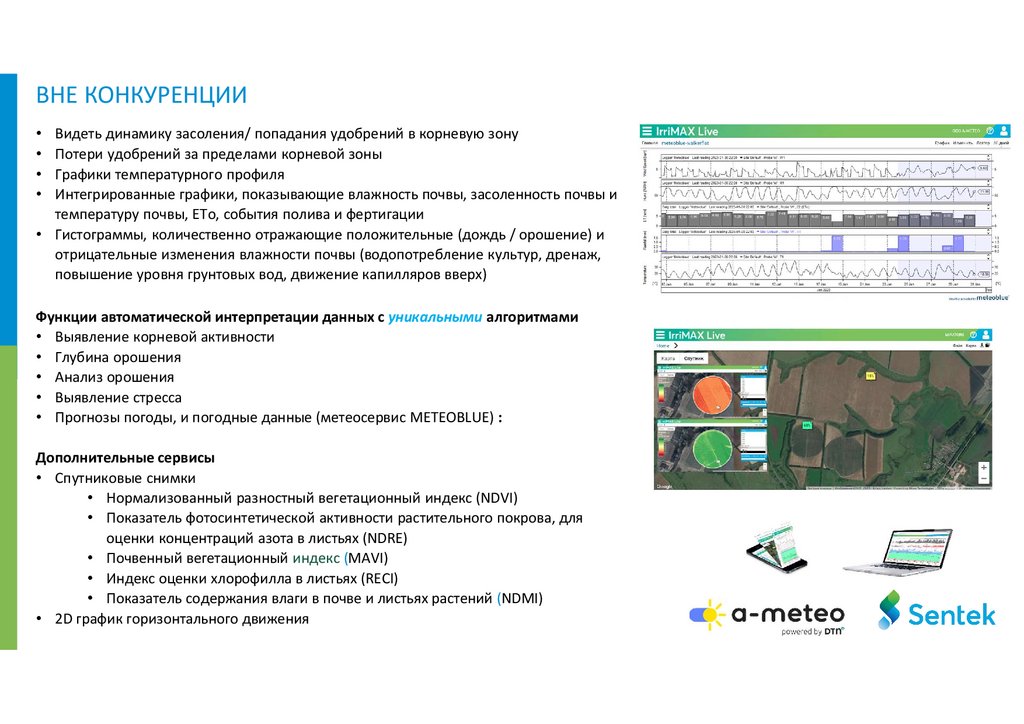

ВНЕ КОНКУРЕНЦИИ
Видеть динамику засоления/ попадания удобрений в корневую зону
Потери удобрений за пределами корневой зоны
Графики температурного профиля
Интегрированные графики, показывающие влажность почвы, засоленность почвы и
температуру почвы, ETo, события полива и фертигации
• Гистограммы, количественно отражающие положительные (дождь / орошение) и
отрицательные изменения влажности почвы (водопотребление культур, дренаж,
повышение уровня грунтовых вод, движение капилляров вверх)
Функции автоматической интерпретации данных с уникальными алгоритмами
• Выявление корневой активности
• Глубина орошения
• Анализ орошения
• Выявление стресса
• Прогнозы погоды, и погодные данные (метеосервис METEOBLUE) :
Дополнительные сервисы
• Спутниковые снимки
• Нормализованный разностный вегетационный индекс (NDVI)
• Показатель фотосинтетической активности растительного покрова, для
оценки концентраций азота в листьях (NDRE)
• Почвенный вегетационный индекс (MAVI)
• Индекс оценки хлорофилла в листьях (RECI)
• Показатель содержания влаги в почве и листьях растений (NDMI)
• 2D график горизонтального движения

15.

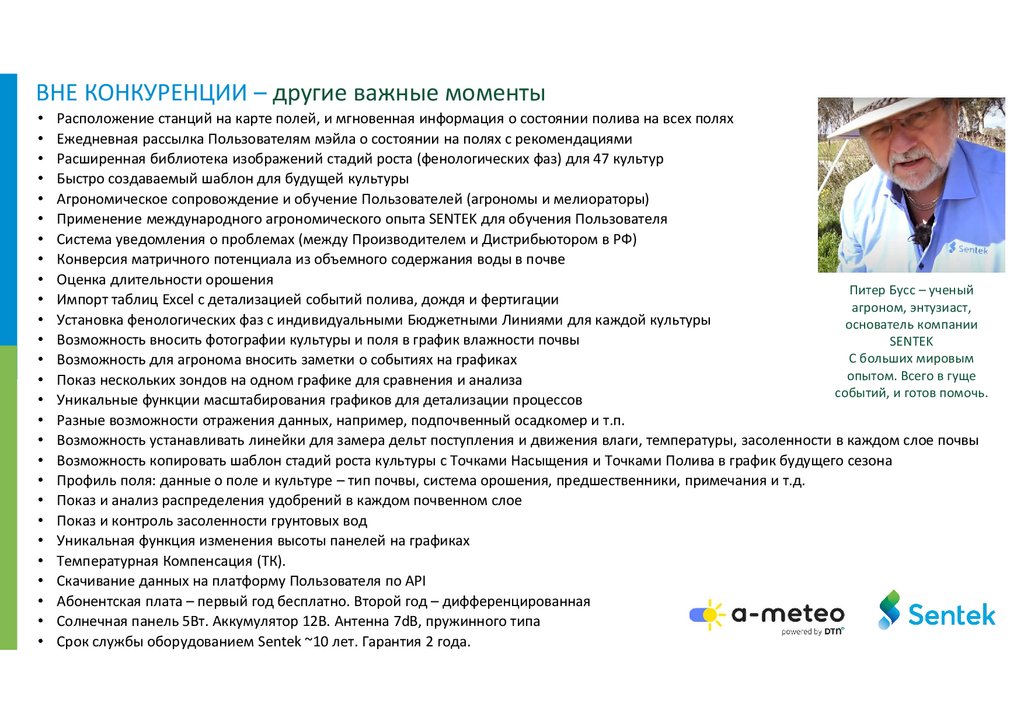

ВНЕ КОНКУРЕНЦИИ – другие важные моменты
Расположение станций на карте полей, и мгновенная информация о состоянии полива на всех полях
Ежедневная рассылка Пользователям мэйла о состоянии на полях с рекомендациями
Расширенная библиотека изображений стадий роста (фенологических фаз) для 47 культур
Быстро создаваемый шаблон для будущей культуры
Агрономическое сопровождение и обучение Пользователей (агрономы и мелиораторы)
Применение международного агрономического опыта SENTEK для обучения Пользователя
Система уведомления о проблемах (между Производителем и Дистрибьютором в РФ)
Конверсия матричного потенциала из объемного содержания воды в почве
Оценка длительности орошения
Питер Бусс – ученый
Импорт таблиц Excel с детализацией событий полива, дождя и фертигации
агроном, энтузиаст,
Установка фенологических фаз с индивидуальными Бюджетными Линиями для каждой культуры
основатель компании
Возможность вносить фотографии культуры и поля в график влажности почвы
SENTEK
С больших мировым
Возможность для агронома вносить заметки о событиях на графиках
опытом. Всего в гуще
Показ нескольких зондов на одном графике для сравнения и анализа
событий, и готов помочь.
Уникальные функции масштабирования графиков для детализации процессов
Разные возможности отражения данных, например, подпочвенный осадкомер и т.п.
Возможность устанавливать линейки для замера дельт поступления и движения влаги, температуры, засоленности в каждом слое почвы
Возможность копировать шаблон стадий роста культуры с Точками Насыщения и Точками Полива в график будущего сезона
Профиль поля: данные о поле и культуре – тип почвы, система орошения, предшественники, примечания и т.д.
Показ и анализ распределения удобрений в каждом почвенном слое
Показ и контроль засоленности грунтовых вод
Уникальная функция изменения высоты панелей на графиках
Температурная Компенсация (ТК).
Скачивание данных на платформу Пользователя по API
Абонентская плата – первый год бесплатно. Второй год – дифференцированная
Солнечная панель 5Вт. Аккумулятор 12В. Антенна 7dB, пружинного типа
Срок службы оборудованием Sentek ~10 лет. Гарантия 2 года.

16.

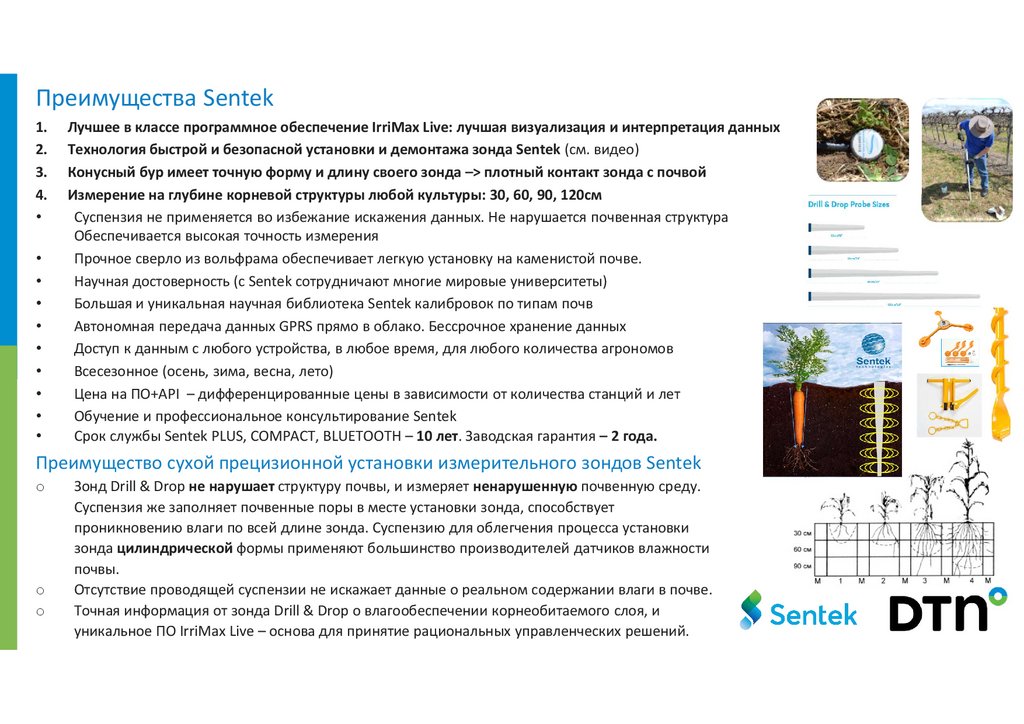

Преимущества Sentek
1.
2.
3.
4.
Лучшее в классе программное обеспечение IrriMax Live: лучшая визуализация и интерпретация данных
Технология быстрой и безопасной установки и демонтажа зонда Sentek (см. видео)
Конусный бур имеет точную форму и длину своего зонда –> плотный контакт зонда с почвой
Измерение на глубине корневой структуры любой культуры: 30, 60, 90, 120см
Суспензия не применяется во избежание искажения данных. Не нарушается почвенная структура
Обеспечивается высокая точность измерения
Прочное сверло из вольфрама обеспечивает легкую установку на каменистой почве.
Научная достоверность (с Sentek сотрудничают многие мировые университеты)
Большая и уникальная научная библиотека Sentek калибровок по типам почв
Автономная передача данных GPRS прямо в облако. Бессрочное хранение данных
Доступ к данным с любого устройства, в любое время, для любого количества агрономов
Всесезонное (осень, зима, весна, лето)
Цена на ПО+API – дифференцированные цены в зависимости от количества станций и лет
Обучение и профессиональное консультирование Sentek
Cрок службы Sentek PLUS, COMPACT, BLUETOOTH – 10 лет. Заводская гарантия – 2 года.
Преимущество сухой прецизионной установки измерительного зондов Sentek
o
o
o
Зонд Drill & Drop не нарушает структуру почвы, и измеряет ненарушенную почвенную среду.
Суспензия же заполняет почвенные поры в месте установки зонда, способствует
проникновению влаги по всей длине зонда. Суспензию для облегчения процесса установки
зонда цилиндрической формы применяют большинство производителей датчиков влажности
почвы.
Отсутствие проводящей суспензии не искажает данные о реальном содержании влаги в почве.
Точная информация от зонда Drill & Drop о влагообеспечении корнеобитаемого слоя, и
уникальное ПО IrriMax Live – основа для принятие рациональных управленческих решений.

17.

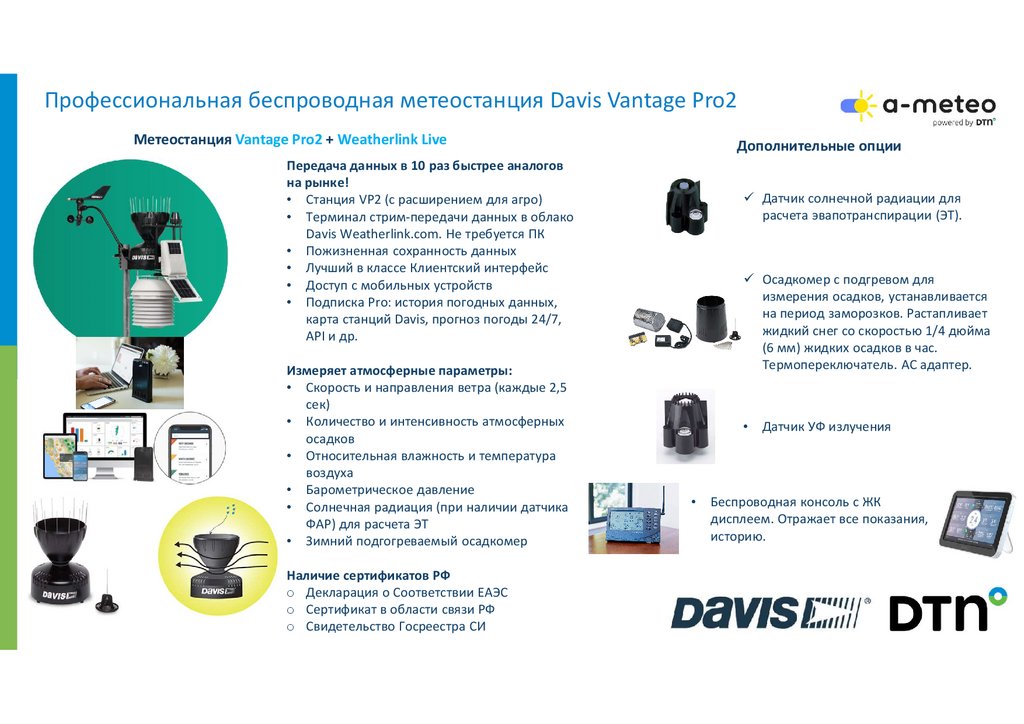

Профессиональная беспроводная метеостанция Davis Vantage Pro2
Метеостанция Vantage Pro2 + Weatherlink Live
Дополнительные опции
Передача данных в 10 раз быстрее аналогов
на рынке!
• Станция VP2 (с расширением для агро)
• Терминал стрим-передачи данных в облако
Davis Weatherlink.com. Не требуется ПК
• Пожизненная сохранность данных
• Лучший в классе Клиентский интерфейс
• Доступ с мобильных устройств
• Подписка Pro: история погодных данных,
карта станций Davis, прогноз погоды 24/7,
API и др.
Измеряет атмоcферные параметры:
• Скорость и направления ветра (каждые 2,5
сек)
• Количество и интенсивность атмосферных
осадков
• Относительная влажность и температура
воздуха
• Барометрическое давление
• Солнечная радиация (при наличии датчика
ФАР) для расчета ЭТ
• Зимний подгогреваемый осадкомер
Наличие сертификатов РФ
o Декларация о Соответствии ЕАЭС
o Сертификат в области связи РФ
o Свидетельство Госреестра СИ
Датчик солнечной радиации для
расчета эвапотранспирации (ЭТ).
Осадкомер с подгревом для
измерения осадков, устанавливается
на период заморозков. Растапливает
жидкий снег со скоростью 1/4 дюйма
(6 мм) жидких осадков в час.
Термопереключатель. AC адаптер.
Датчик УФ излучения
Беспроводная консоль с ЖК
дисплеем. Отражает все показания,
историю.

18.

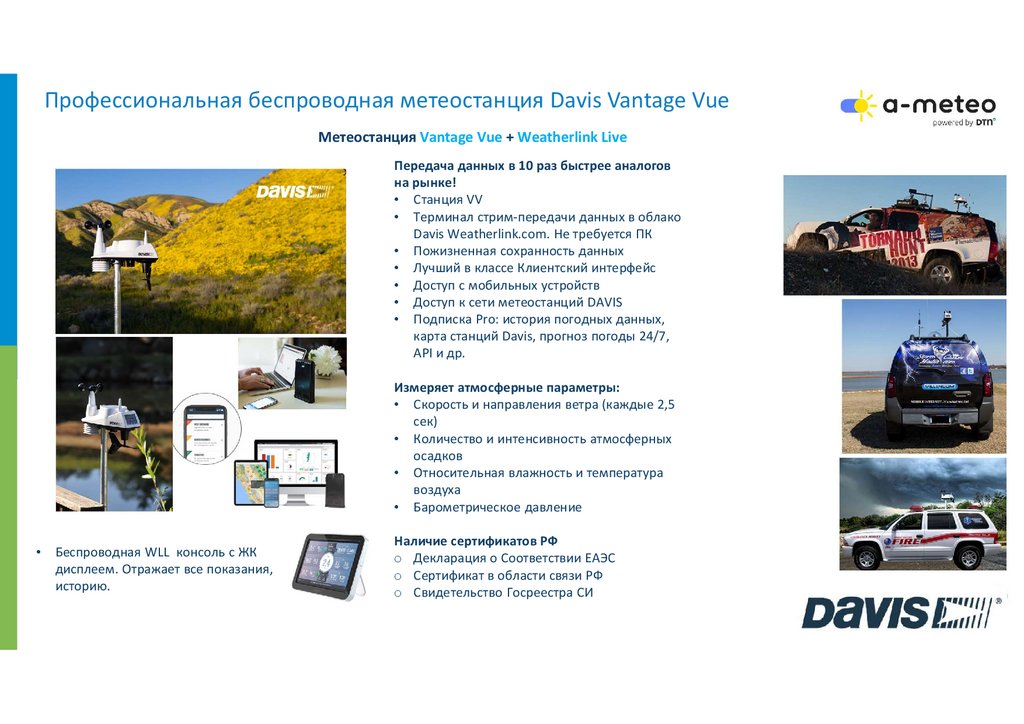

Профессиональная беспроводная метеостанция Davis Vantage Vue
Метеостанция Vantage Vue + Weatherlink Live
Передача данных в 10 раз быстрее аналогов
на рынке!
• Станция VV
• Терминал стрим-передачи данных в облако
Davis Weatherlink.com. Не требуется ПК
• Пожизненная сохранность данных
• Лучший в классе Клиентский интерфейс
• Доступ с мобильных устройств
• Доступ к сети метеостанций DAVIS
• Подписка Pro: история погодных данных,
карта станций Davis, прогноз погоды 24/7,
API и др.
Измеряет атмоcферные параметры:
• Скорость и направления ветра (каждые 2,5
сек)
• Количество и интенсивность атмосферных
осадков
• Относительная влажность и температура
воздуха
• Барометрическое давление
Беспроводная WLL консоль с ЖК
дисплеем. Отражает все показания,
историю.
Наличие сертификатов РФ
o Декларация о Соответствии ЕАЭС
o Сертификат в области связи РФ
o Свидетельство Госреестра СИ

19.

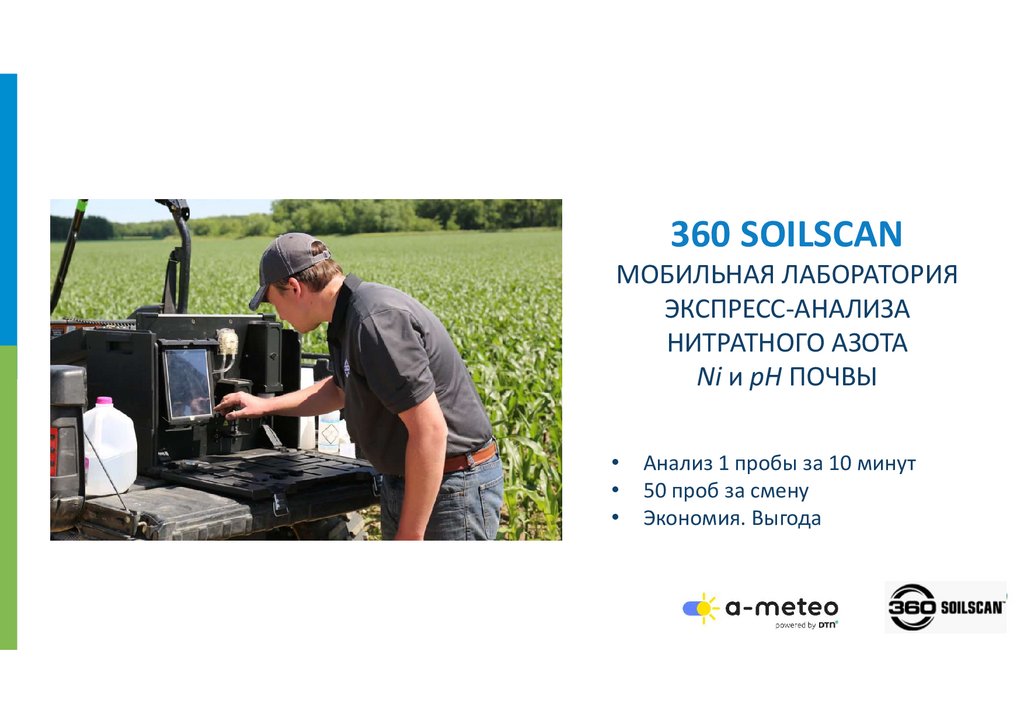

360 SOILSCAN
МОБИЛЬНАЯ ЛАБОРАТОРИЯ
ЭКСПРЕСС-АНАЛИЗА
НИТРАТНОГО АЗОТА
Ni и pH ПОЧВЫ
Анализ 1 пробы за 10 минут
50 проб за смену
Экономия. Выгода

20.

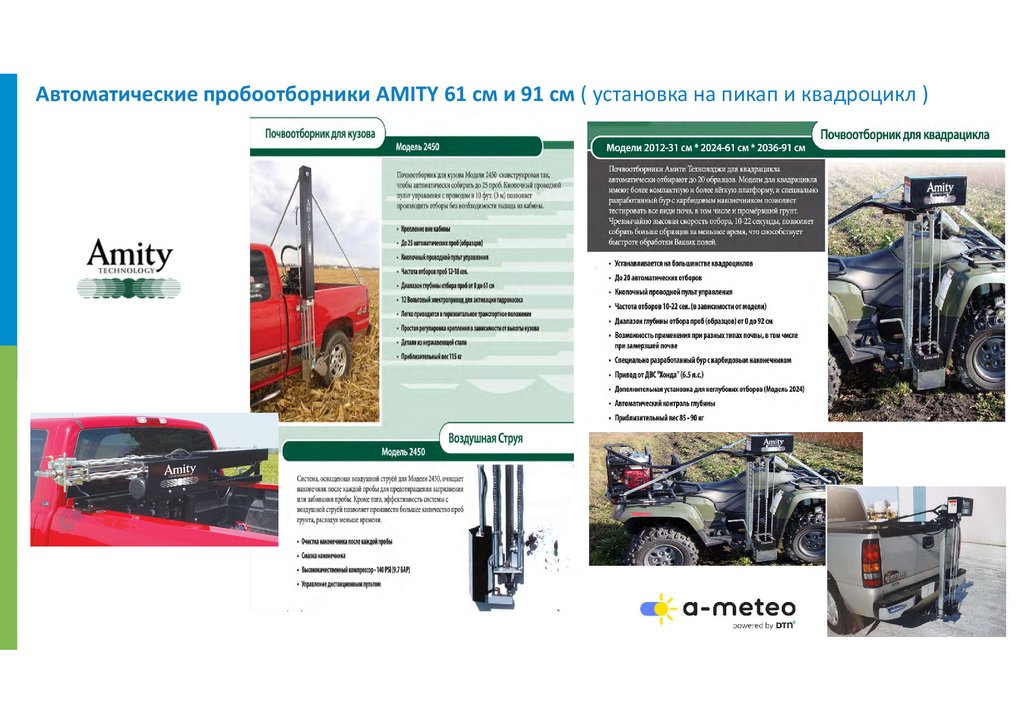

Автоматические пробоотборники AMITY 61 см и 91 см ( установка на пикап и квадроцикл )

21.

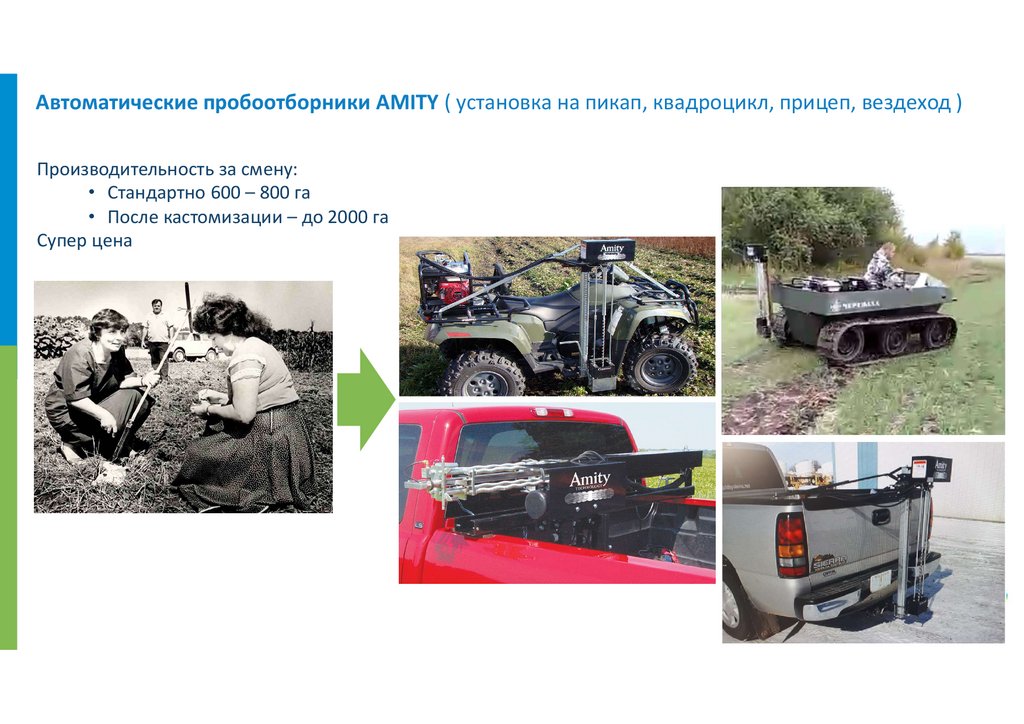

Автоматические пробоотборники AMITY ( установка на пикап, квадроцикл, прицеп, вездеход )
Производительность за смену:
• Стандартно 600 – 800 га
• После кастомизации – до 2000 га
Супер цена

22.

Автоматические пробоотборники AMITY 61 см и 91 см
Автоматический шнековый пробоотборник AMITY 2024 61
Диапазон глубины отбора почвенных проб, см:
0 - 61
Количество отбираемых почвенных проб на ковш, ед.
15
Скорость отбора проб на глубине 0см-61 см, сек;
16
Частота отбора образцов, сек:
10 - 12
Питание от бортовой сети автомобиля, Вольт:
12
Управление пробоотборником:
Кнопочный пульт управления с проводом 182 см
Контроль глубины шнека:
Автоматический
Характеристики шнека:
Специально разработанный шнек с твердосплавным
наконечником. Для работы на всех типах почв, в том
числе на мерзлом грунте
Размеры шнека, диаметр и длина, см:
2,5 х 61
Вращение шнека, об/мин:
1250
Силовая установка:
Honda GX200 5.8 л.с. (4.3 kW) @ 3,600 об/мин.
Карбюратор.
Топливо:
Бензин
Объем топливного бака, л.:
3,1
Размеры силовой установки, Длина х Ширина х Высота,
см:
75 x 37 х 37
Вес силовой установки, кг:
16,1
Пробоотборник предназначен для установки на
передвижные средства:
Разные типы квадроциклов, автомобилей-пикапов,
прицепов, иные самоходные устройства, например,
колесный/гусеничный вездеход «Черепаха»
Размеры пробоотборника в упаковке, длина х Ширина х
63,5 х 155 х 73,66
Высота, см:

23.

Спасибо –
Gracias – ευχαριστώ
Merci – Thank you !
