Изображения: виды, разрезы, сечения (лекция 5)

1.

Центр дистанционного обучения
Начертательная
геометрия, инженерная и
компьютерная графика
ФИО преподавателя: Рустамян В.В.
e-mail: rustamyan@mirea.ru
Online-edu.mirea.ru
mirea.ru

2.

Центр дистанционного обучения
Лекция №5
Изображения: виды, разрезы,
сечения
mirea.ru

3.

Центр дистанционного обучения

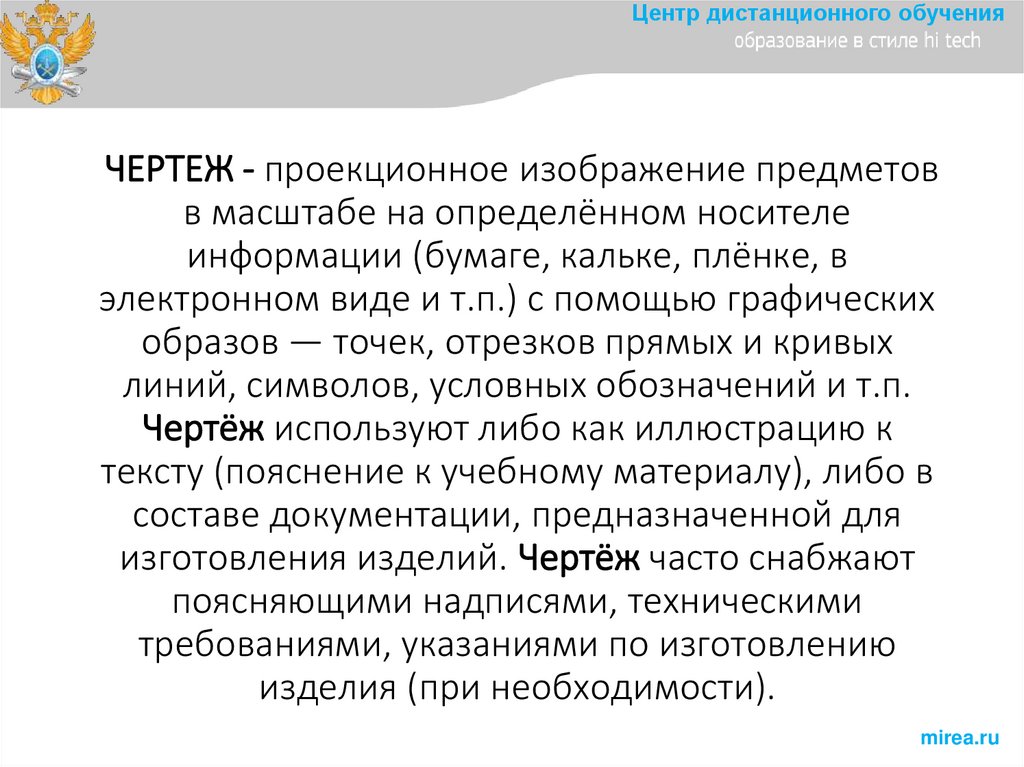

ЧЕРТЕЖ - проекционное изображение предметов
в масштабе на определённом носителе
информации (бумаге, кальке, плёнке, в
электронном виде и т.п.) с помощью графических
образов — точек, отрезков прямых и кривых
линий, символов, условных обозначений и т.п.
Чертёж используют либо как иллюстрацию к
тексту (пояснение к учебному материалу), либо в
составе документации, предназначенной для
изготовления изделий. Чертёж часто снабжают
поясняющими надписями, техническими
требованиями, указаниями по изготовлению
изделия (при необходимости).
mirea.ru

4.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

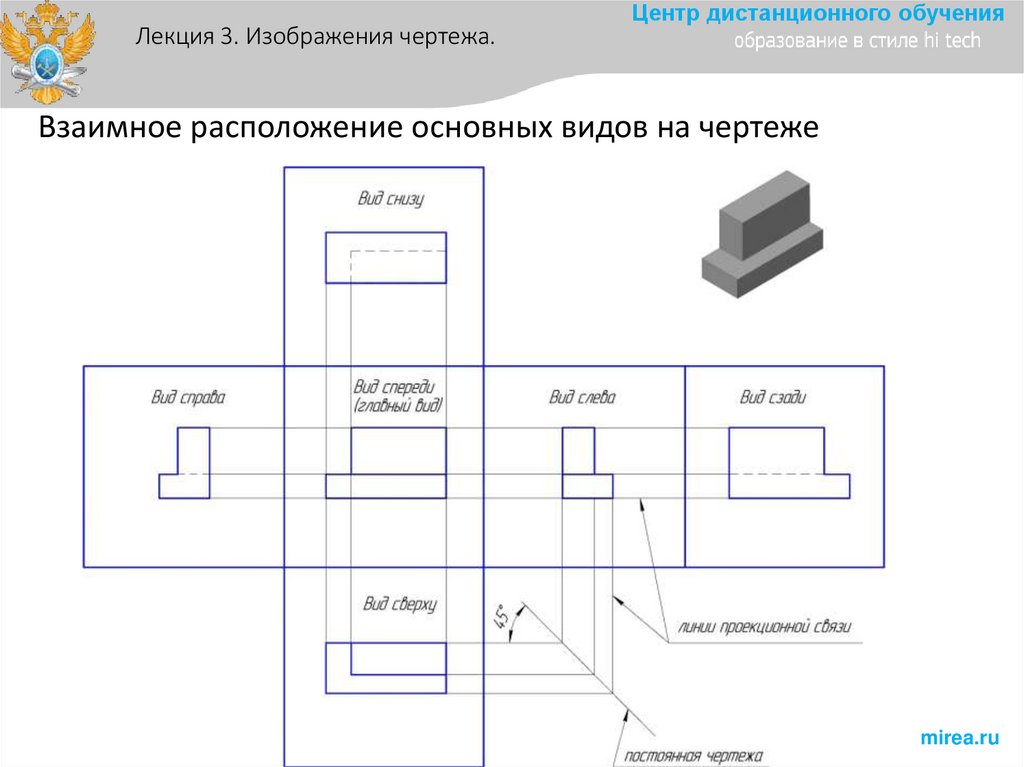

Взаимное расположение основных видов на чертеже
mirea.ru

5.

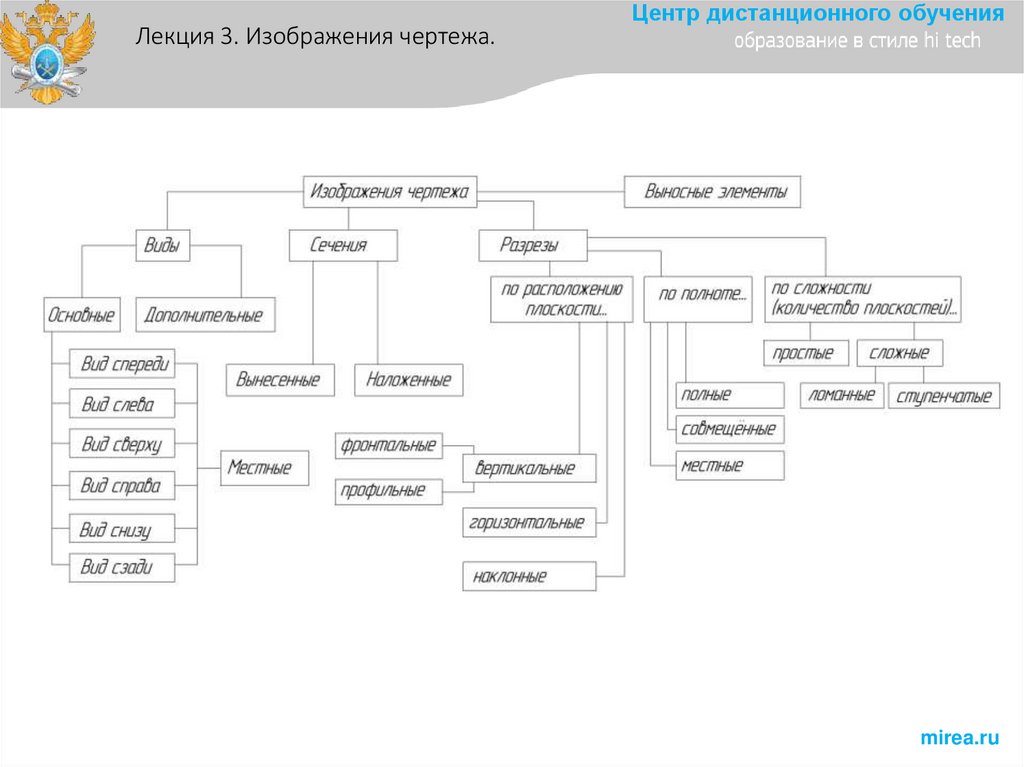

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

6.

Лекция 3. Изображения чертежа.

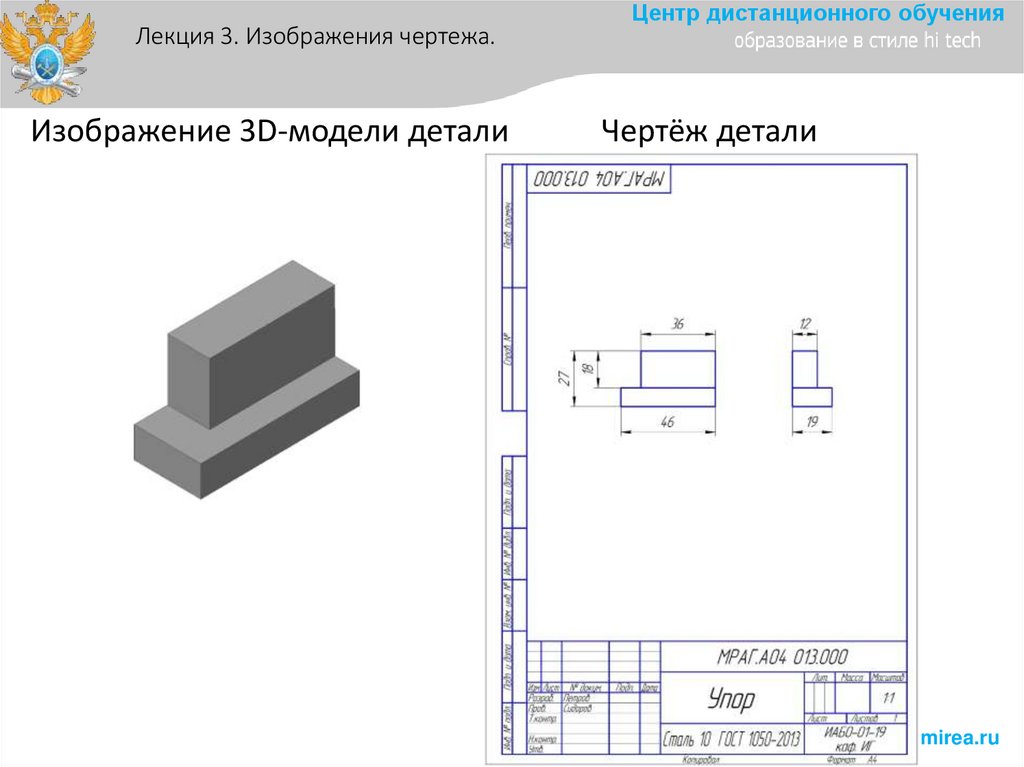

Изображение 3D-модели детали
Центр дистанционного обучения
Чертёж детали
mirea.ru

7.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

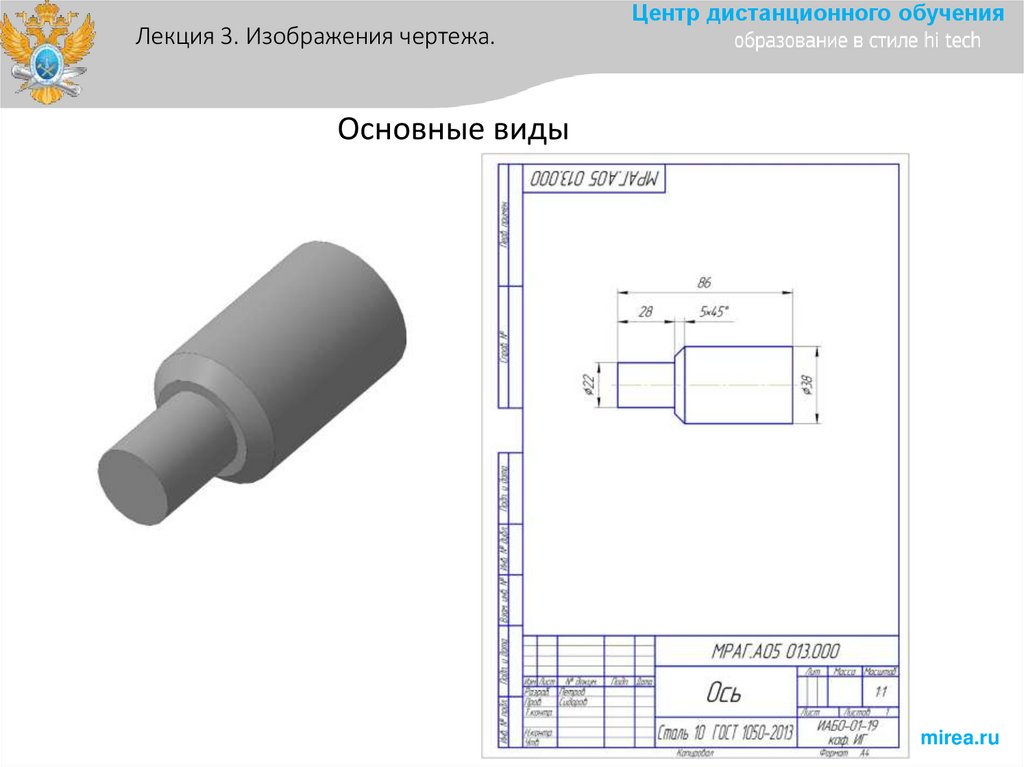

Основные виды
mirea.ru

8.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

9.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

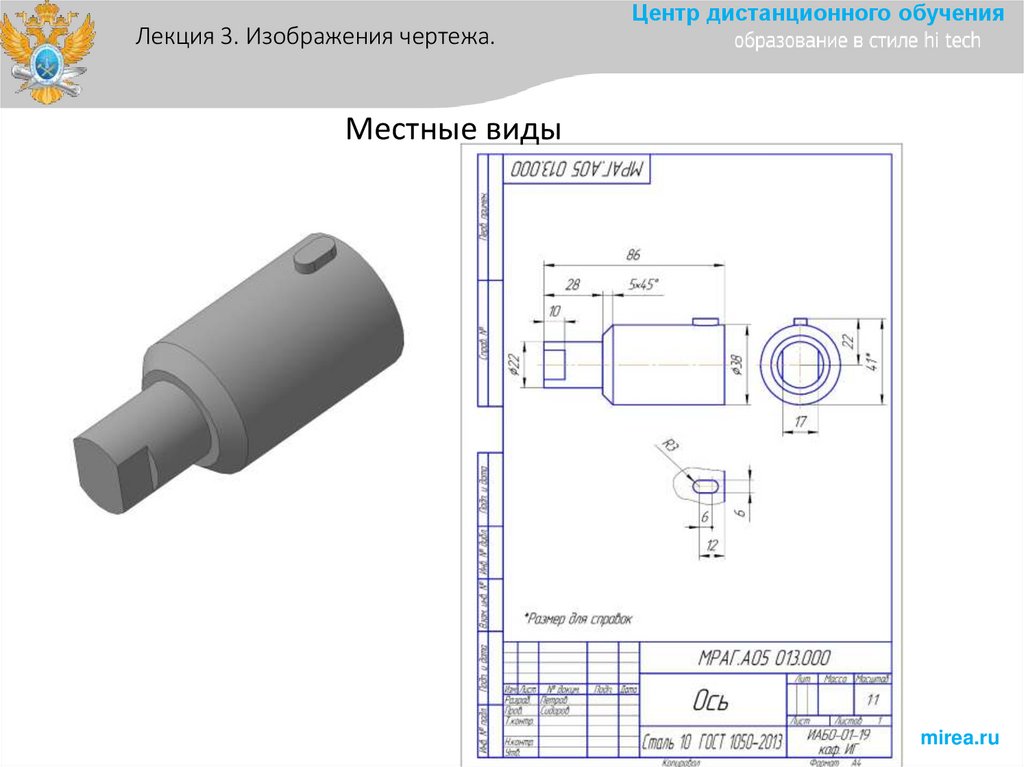

Местные виды
mirea.ru

10.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

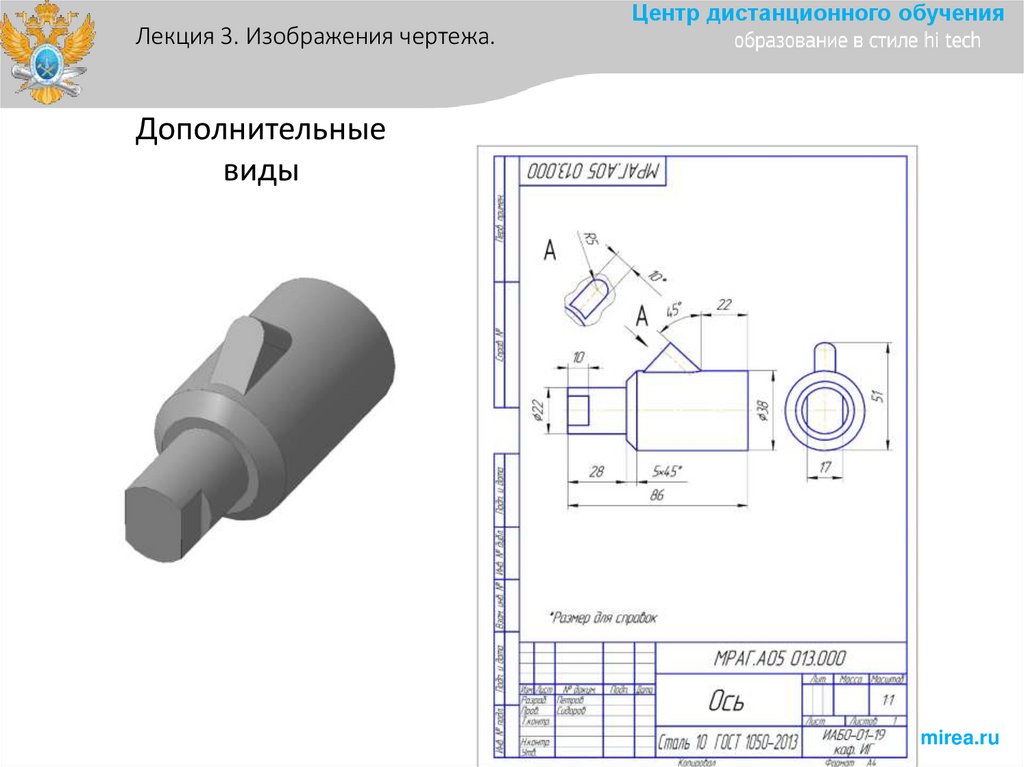

Дополнительные
виды
mirea.ru

11.

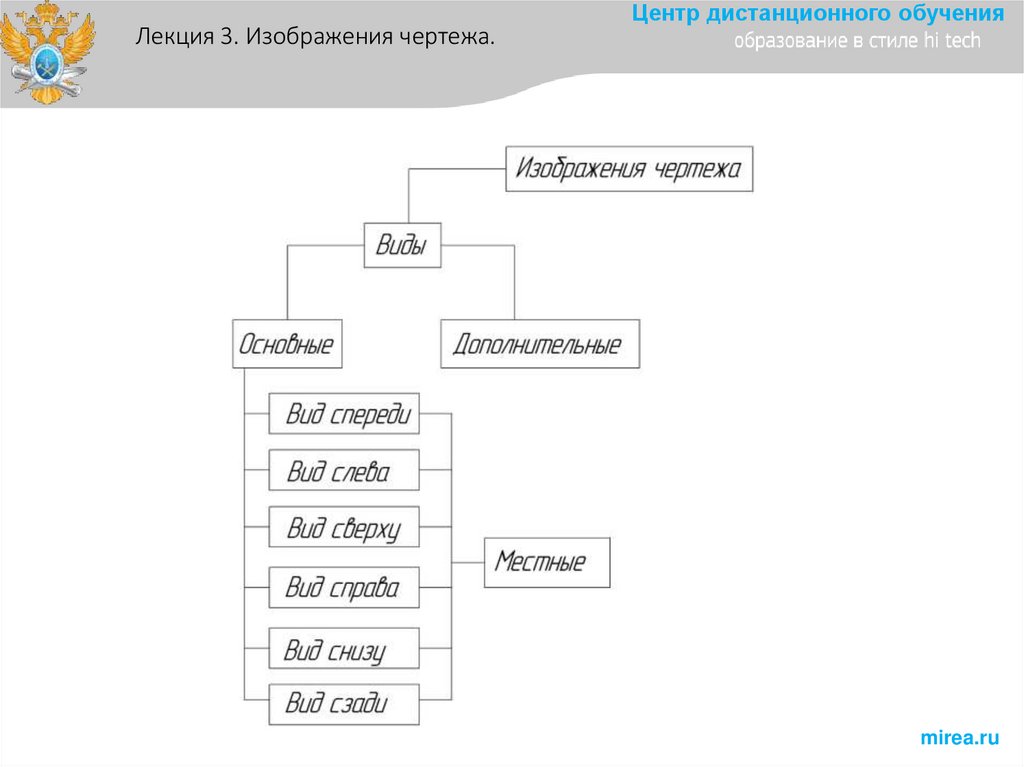

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

12.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

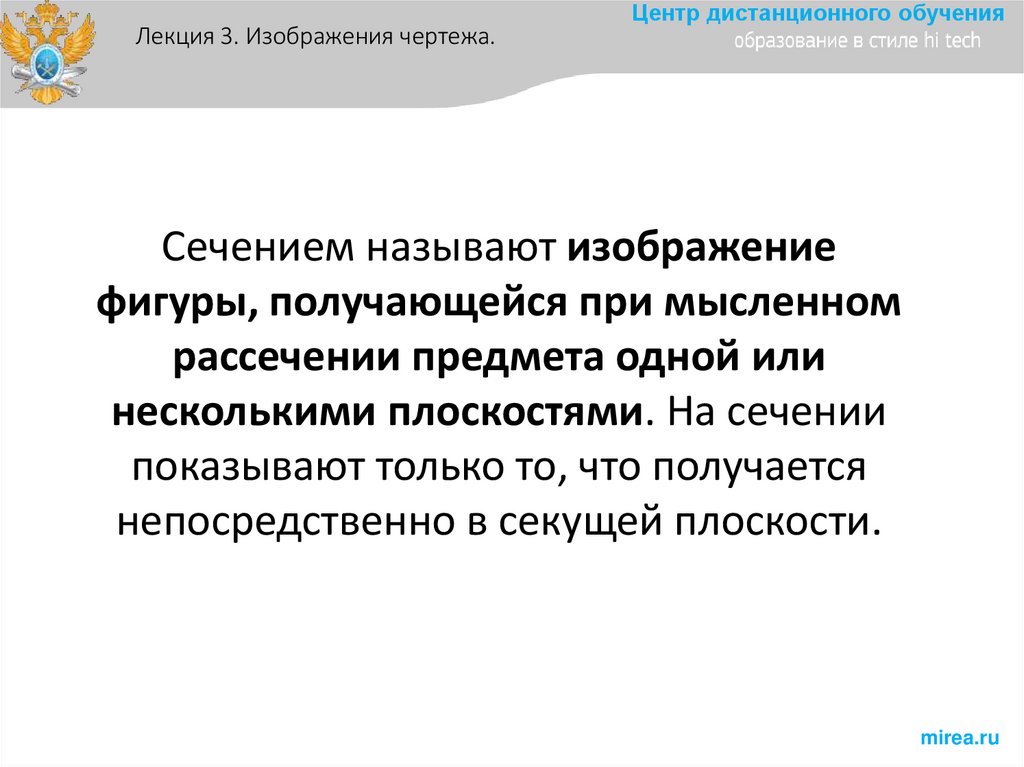

Сечением называют изображение
фигуры, получающейся при мысленном
рассечении предмета одной или
несколькими плоскостями. На сечении
показывают только то, что получается
непосредственно в секущей плоскости.
mirea.ru

13.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

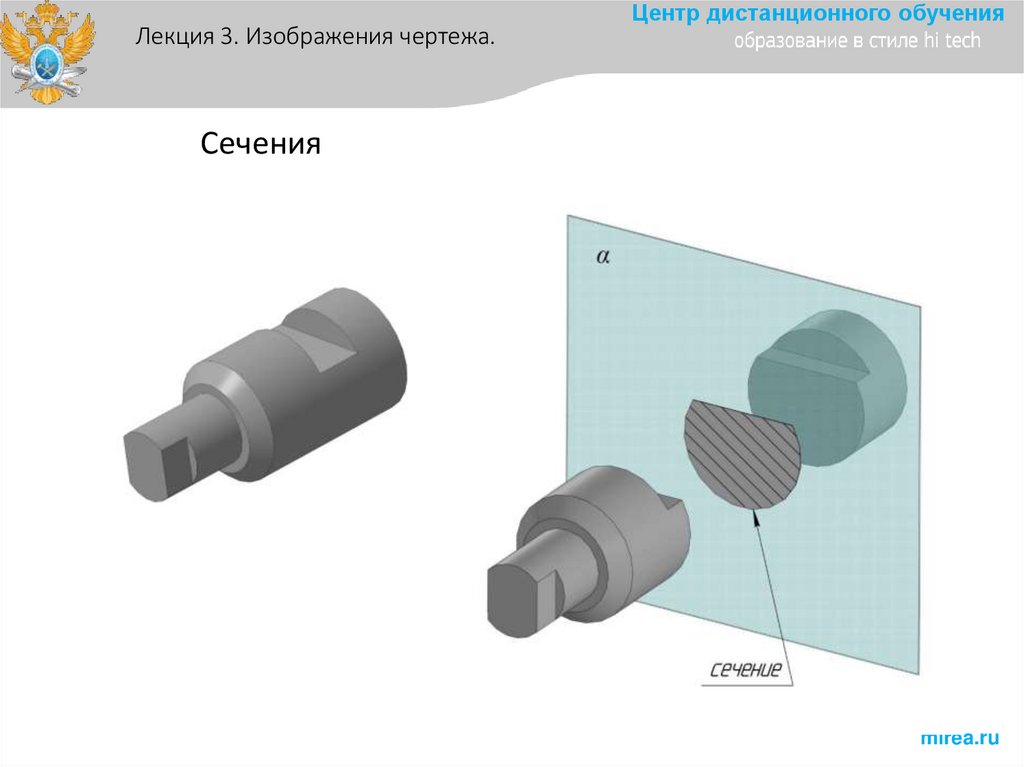

Сечения
mirea.ru

14.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

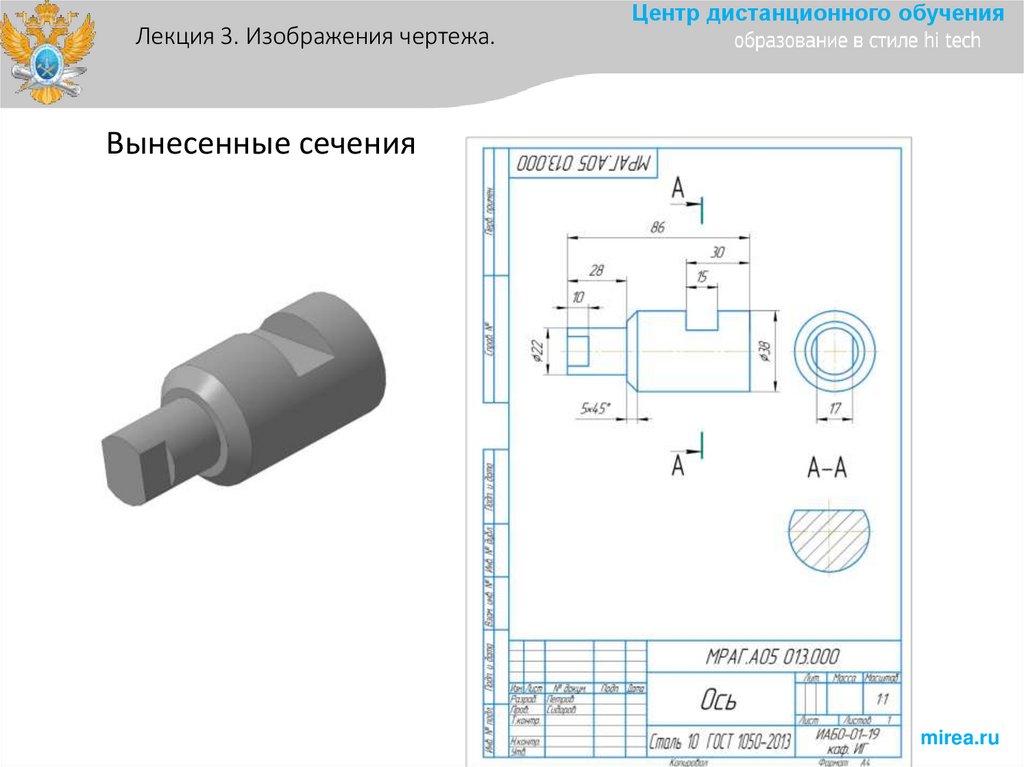

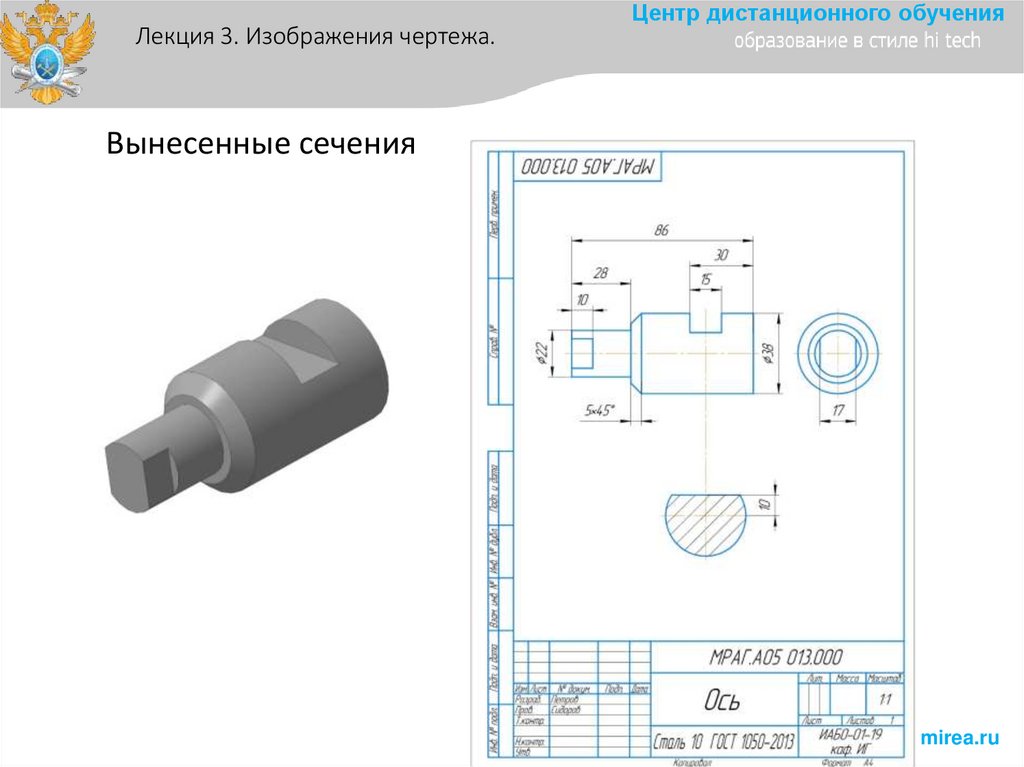

Вынесенные сечения
mirea.ru

15.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
Вынесенные сечения
mirea.ru

16.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

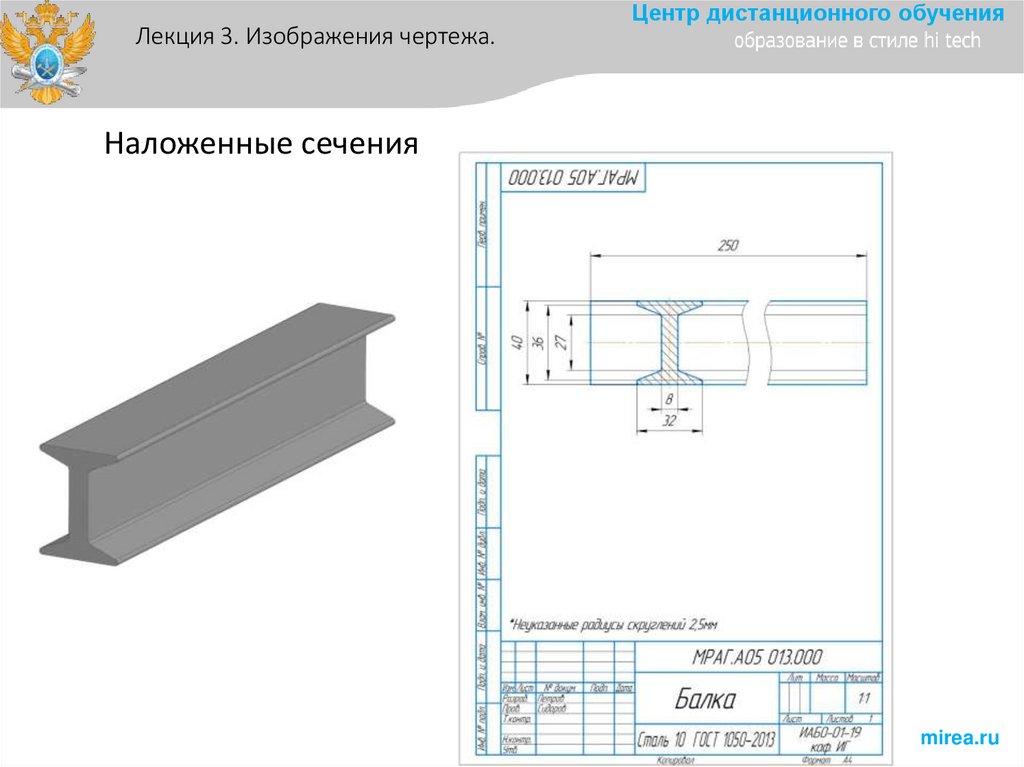

Наложенные сечения
mirea.ru

17.

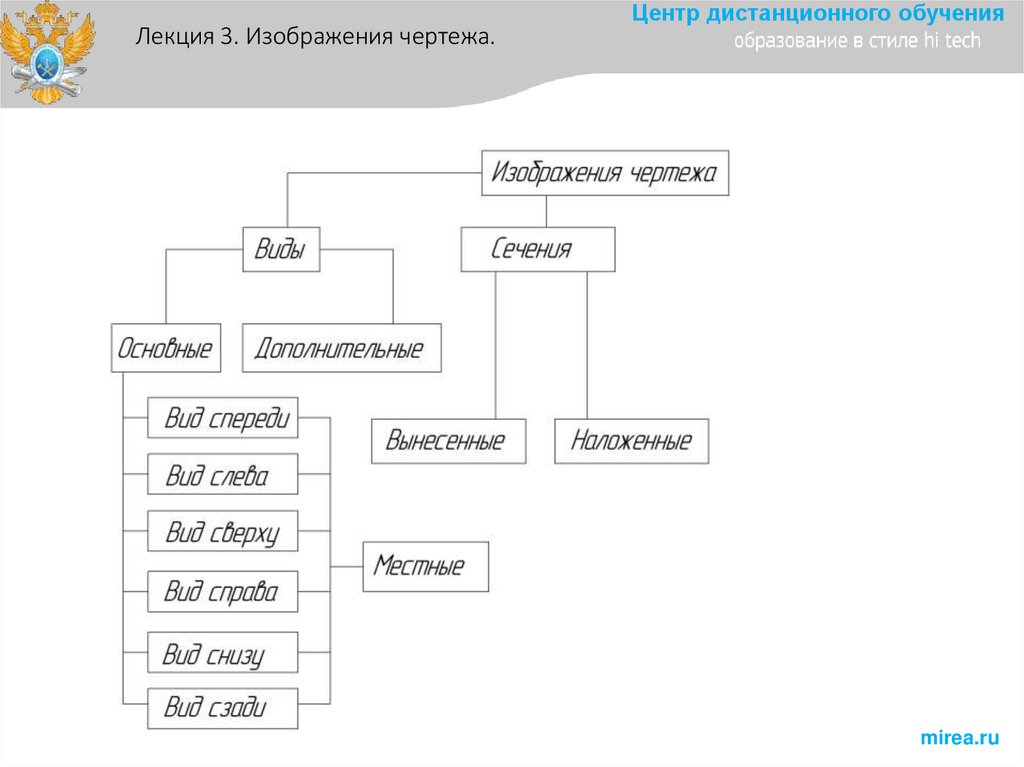

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

18.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

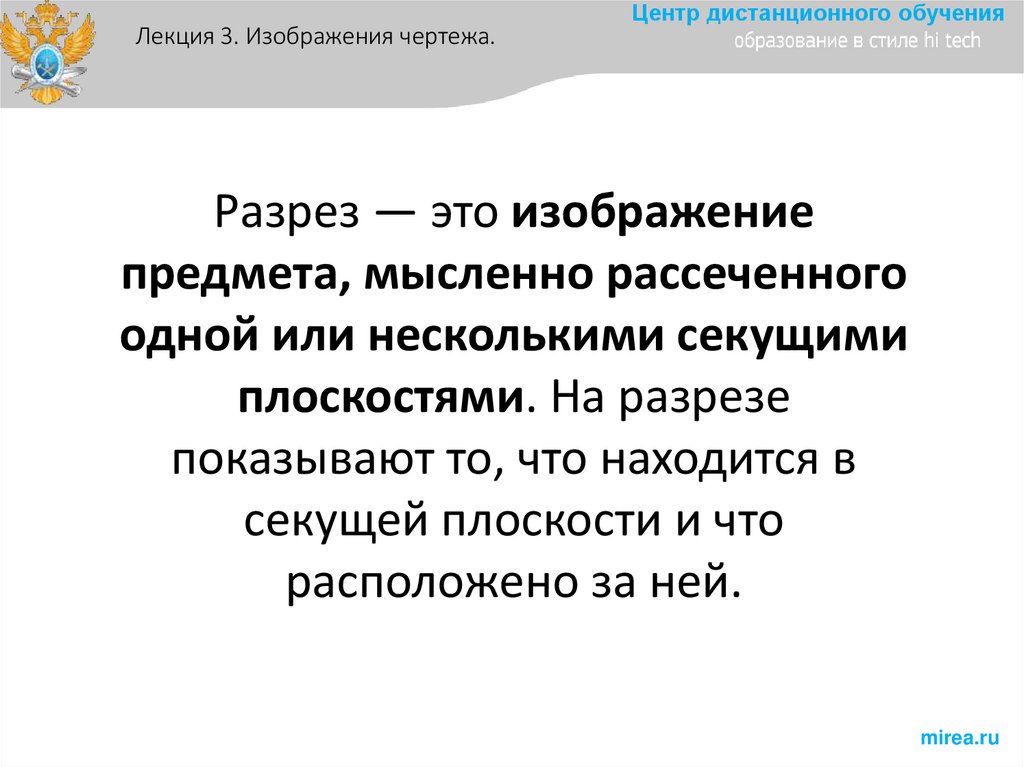

Разрез — это изображение
предмета, мысленно рассеченного
одной или несколькими секущими
плоскостями. На разрезе
показывают то, что находится в
секущей плоскости и что
расположено за ней.
mirea.ru

19.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

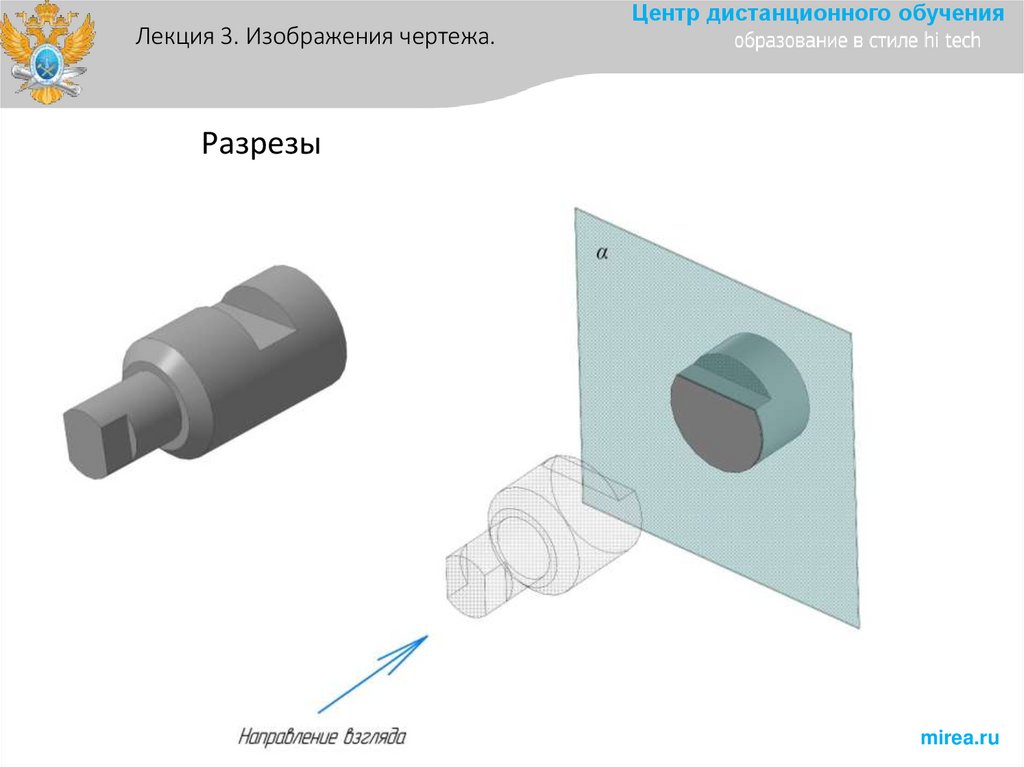

Разрезы
mirea.ru

20.

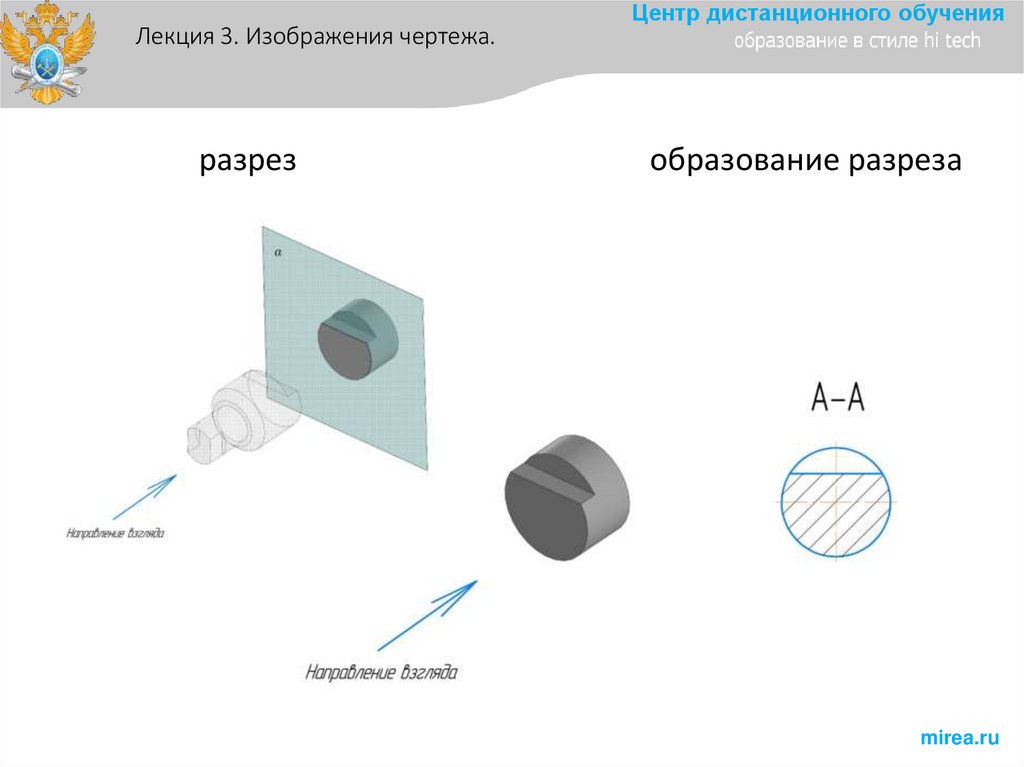

Лекция 3. Изображения чертежа.
разрез
Центр дистанционного обучения
образование разреза
mirea.ru

21.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

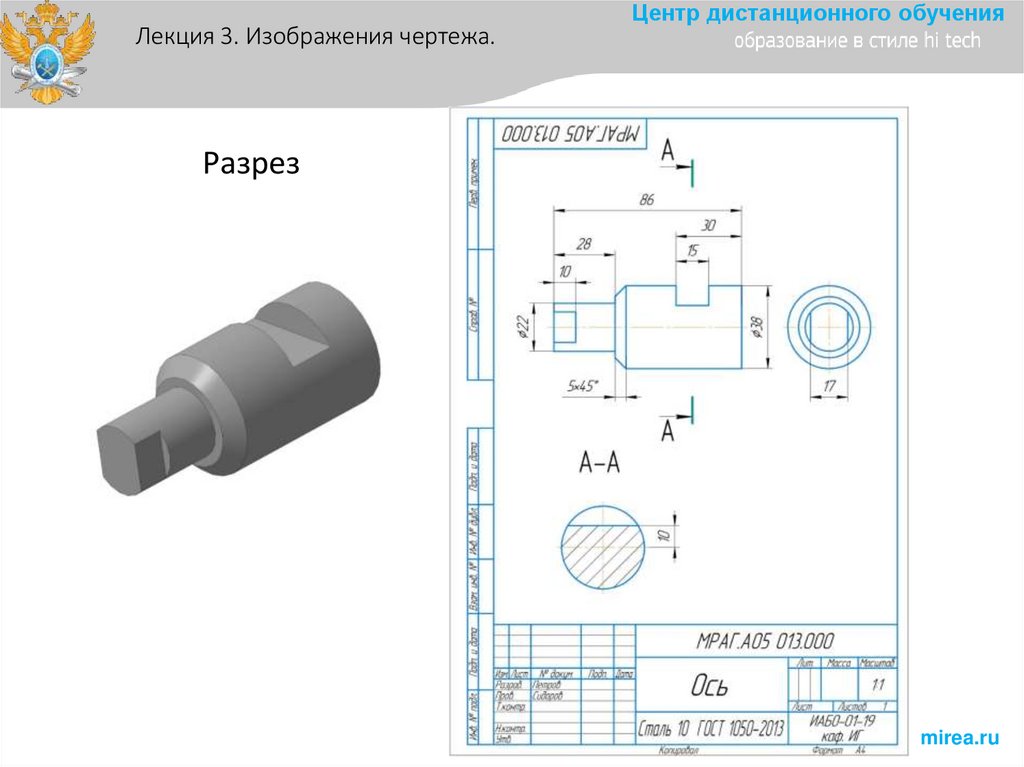

Разрез
mirea.ru

22.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

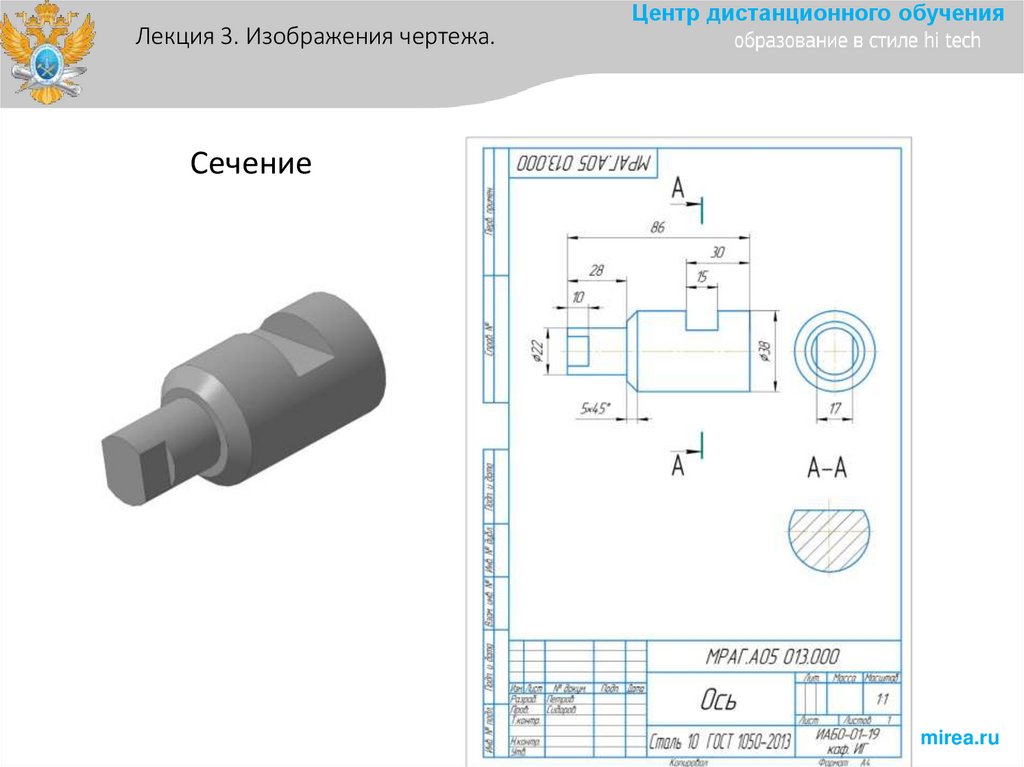

Сечение
mirea.ru

23.

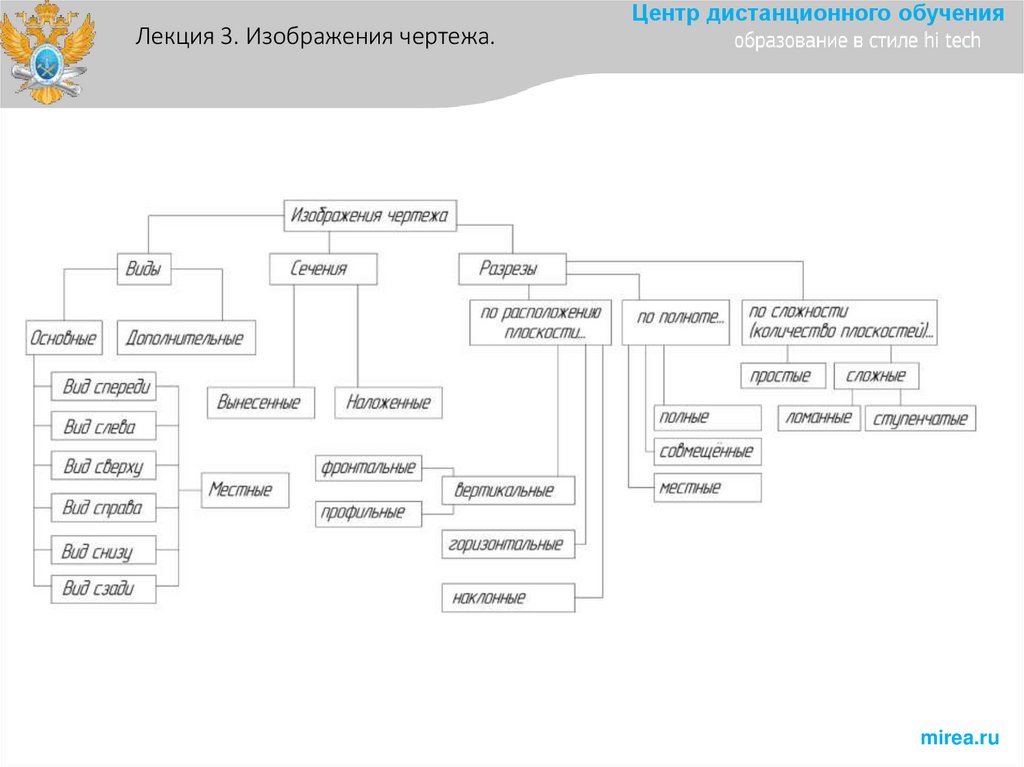

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

24.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

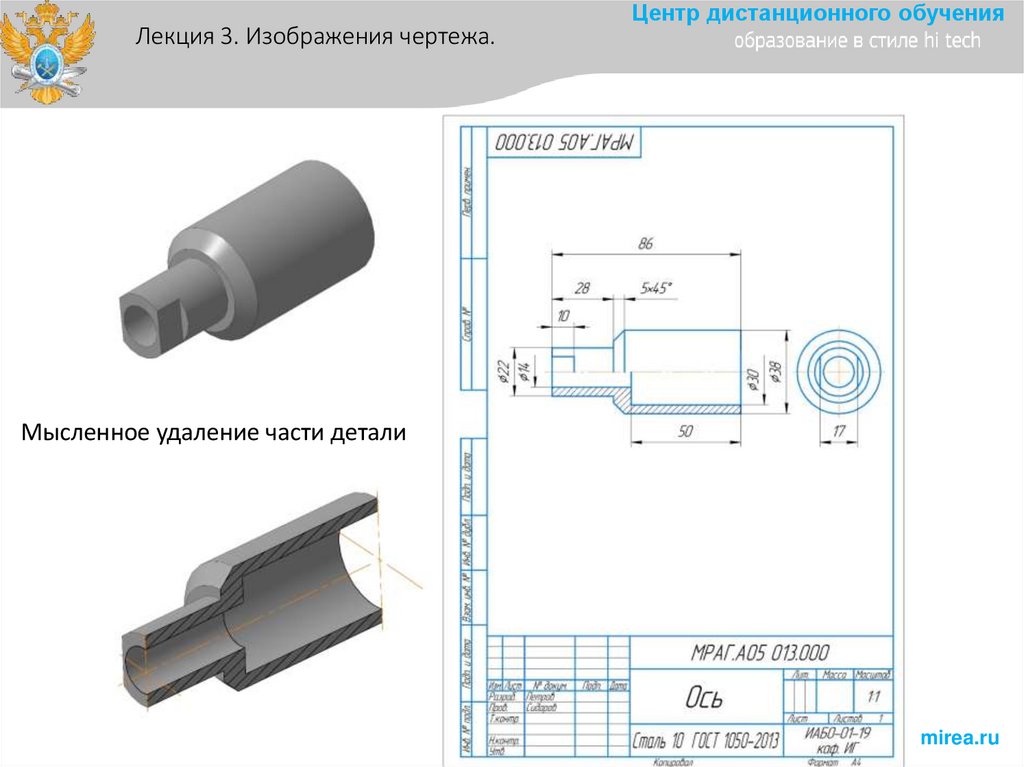

Мысленное удаление части детали
mirea.ru

25.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

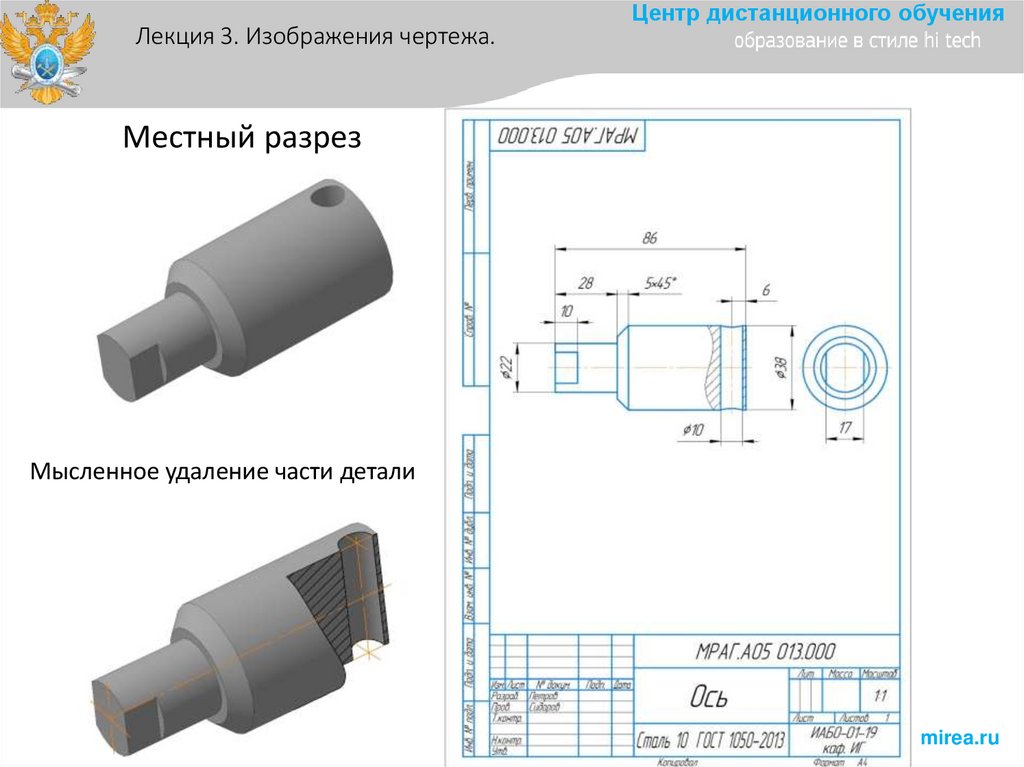

Местный разрез
Мысленное удаление части детали
mirea.ru

26.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

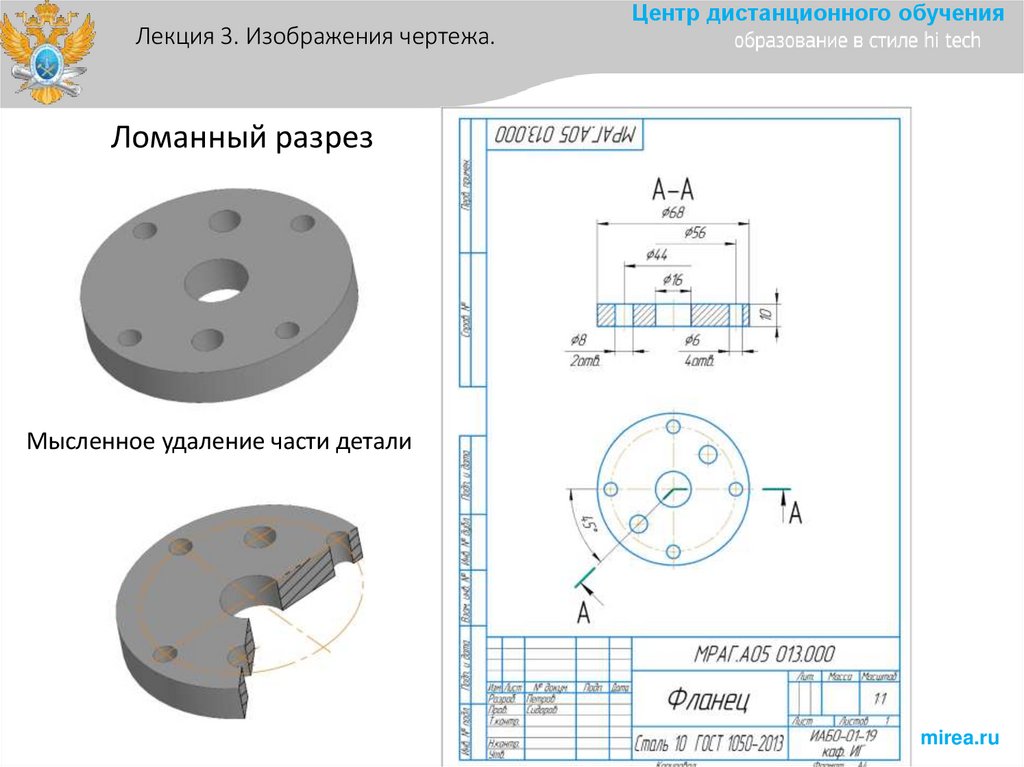

Ломанный разрез
Мысленное удаление части детали
mirea.ru

27.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

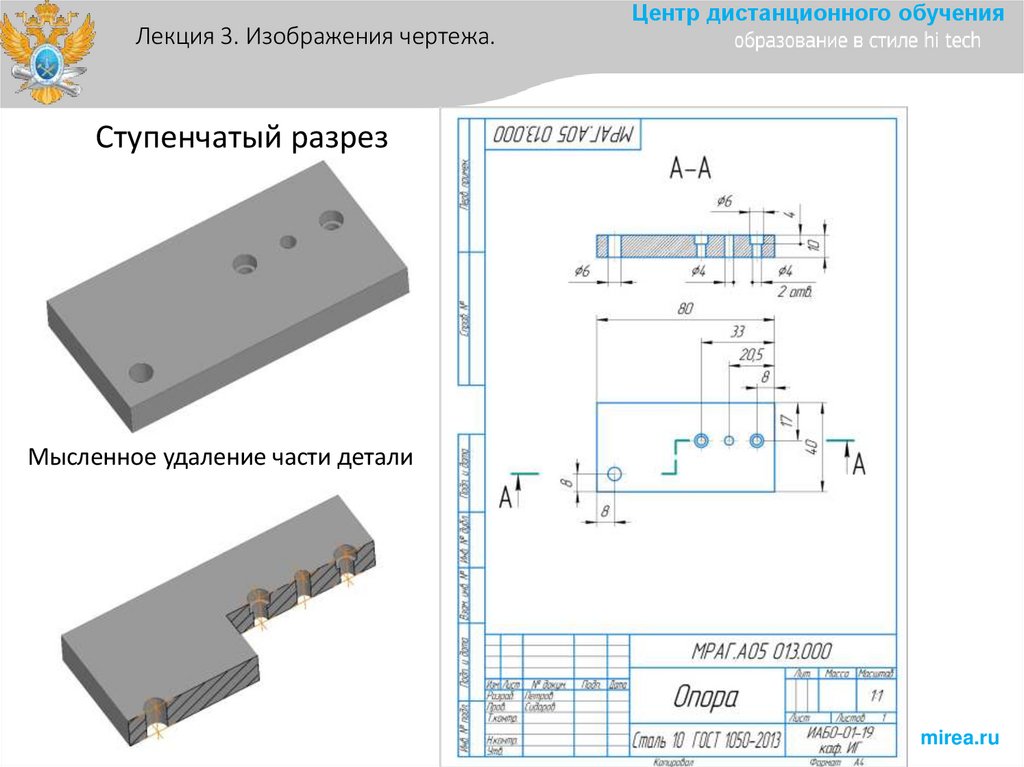

Ступенчатый разрез
Мысленное удаление части детали
mirea.ru

28.

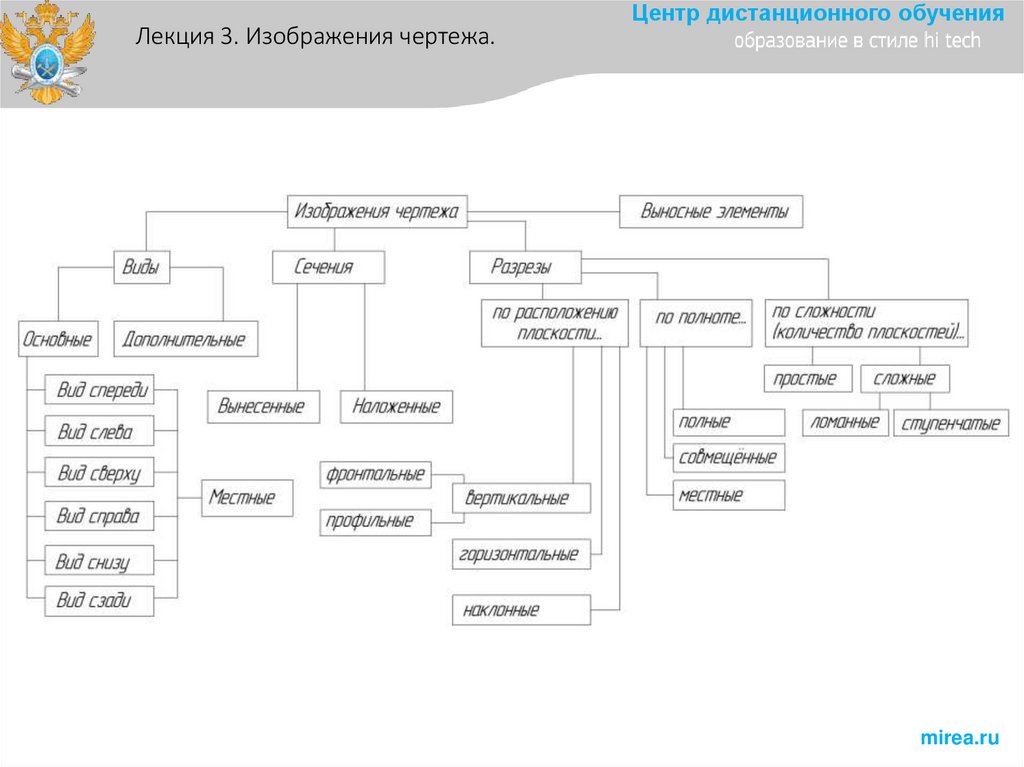

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

29.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения

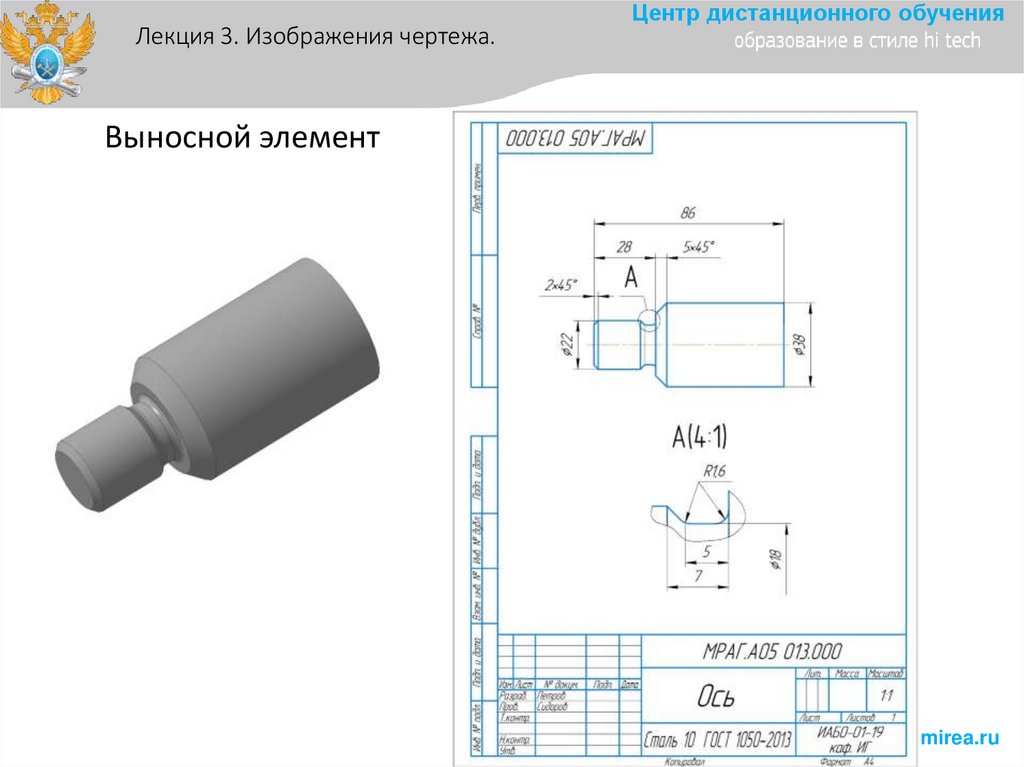

Выносной элемент
mirea.ru

30.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

31.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

32.

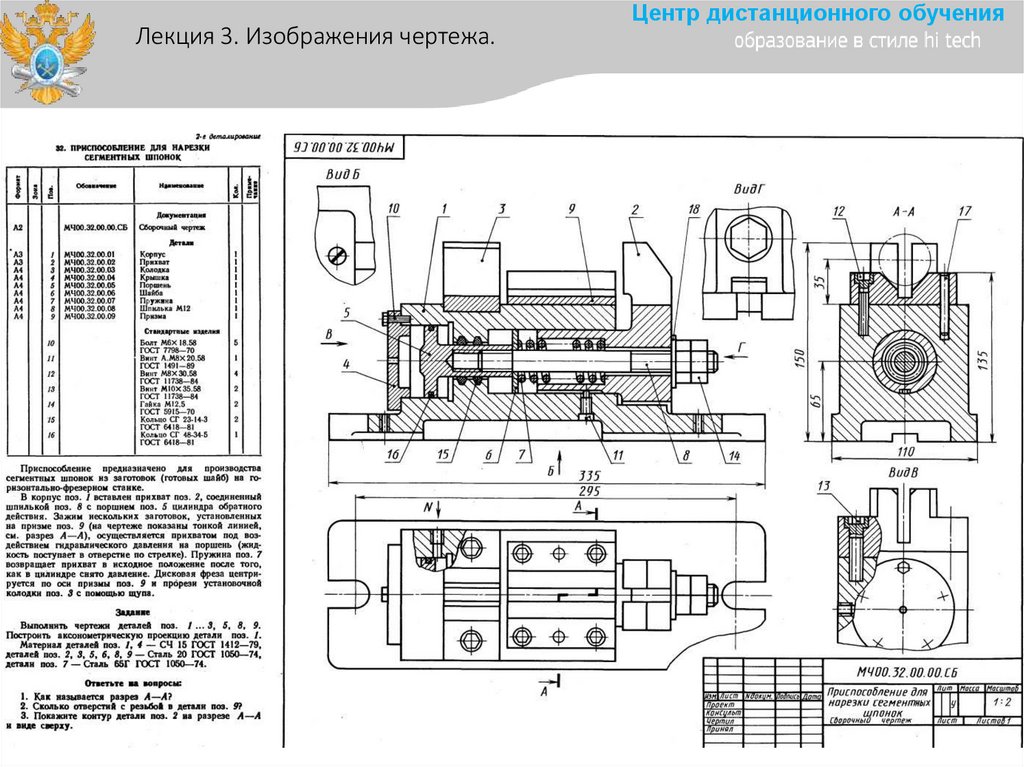

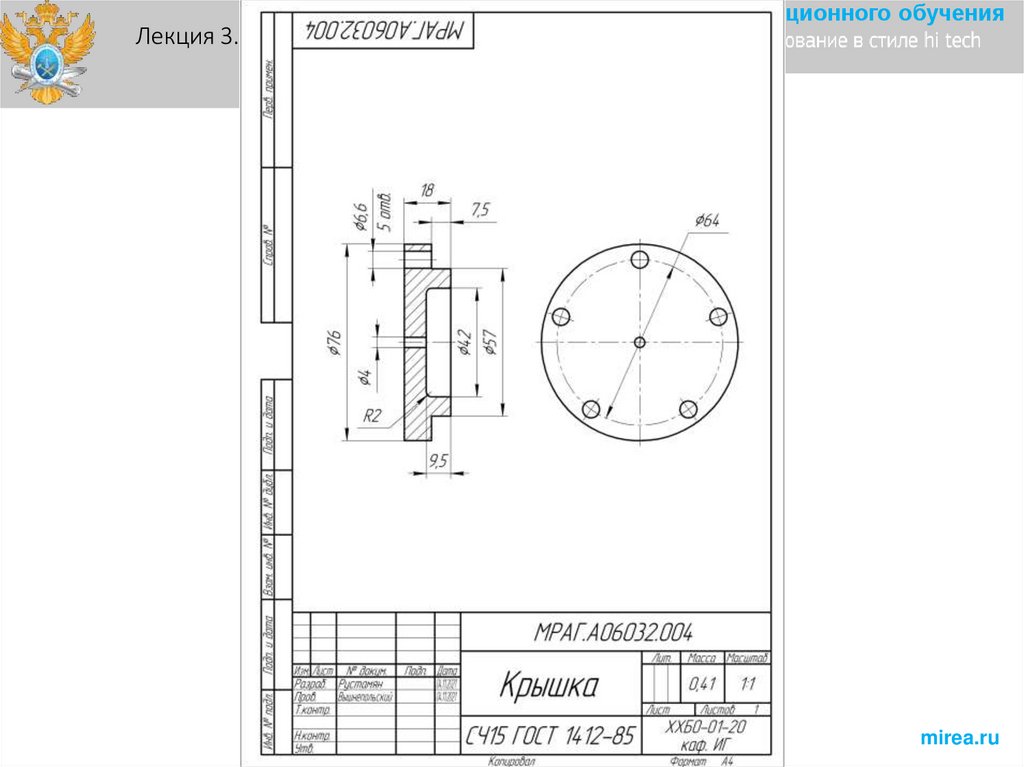

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

33.

Лекция 3. Изображения чертежа.
Центр дистанционного обучения
mirea.ru

34.

Центр дистанционного обучения
Спасибо за внимание!
