2.

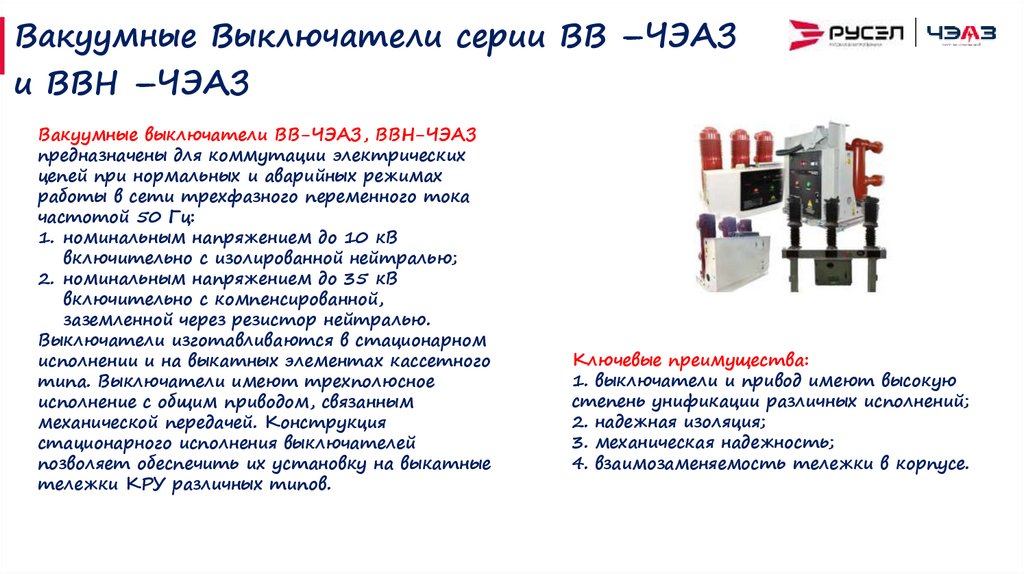

Вакуумные Выключатели серии ВВ –ЧЭАЗ
и ВВН –ЧЭАЗ
Вакуумные выключатели ВВ-ЧЭАЗ, ВВН-ЧЭАЗ
предназначены для коммутации электрических
цепей при нормальных и аварийных режимах
работы в сети трехфазного переменного тока
частотой 50 Гц:
1. номинальным напряжением до 10 кВ
включительно с изолированной нейтралью;
2. номинальным напряжением до 35 кВ
включительно с компенсированной,
заземленной через резистор нейтралью.
Выключатели изготавливаются в стационарном
исполнении и на выкатных элементах кассетного
типа. Выключатели имеют трехполюсное
исполнение с общим приводом, связанным
механической передачей. Конструкция
стационарного исполнения выключателей
позволяет обеспечить их установку на выкатные
тележки КРУ различных типов.
Ключевые преимущества:
1. выключатели и привод имеют высокую
степень унификации различных исполнений;
2. надежная изоляция;
3. механическая надежность;
4. взаимозаменяемость тележки в корпусе.

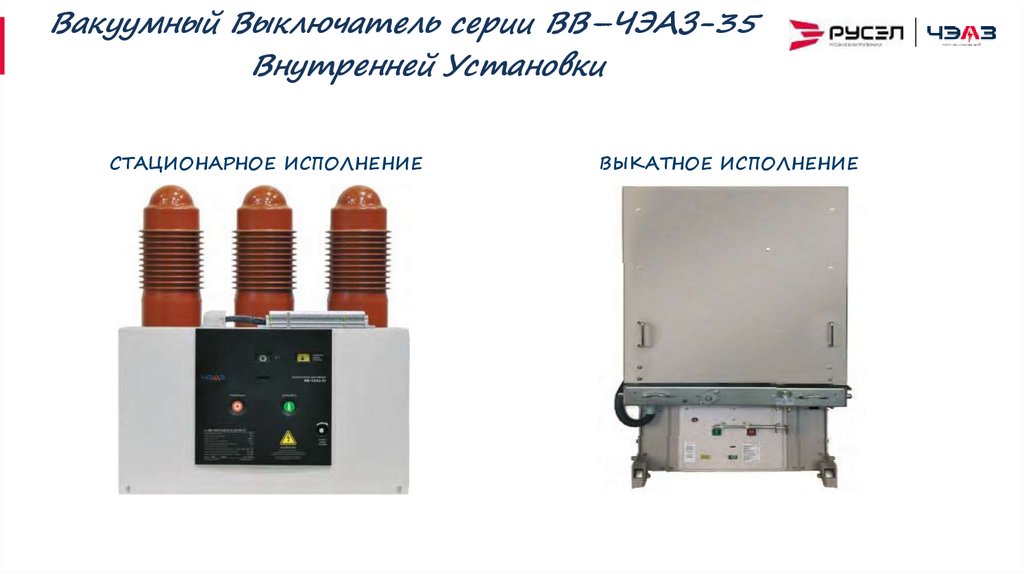

3. Вакуумный Выключатель серии ВВ–ЧЭАЗ-35 Внутренней Установки

СТАЦИОНАРНОЕ ИСПОЛНЕНИЕ
ВЫКАТНОЕ ИСПОЛНЕНИЕ

4.

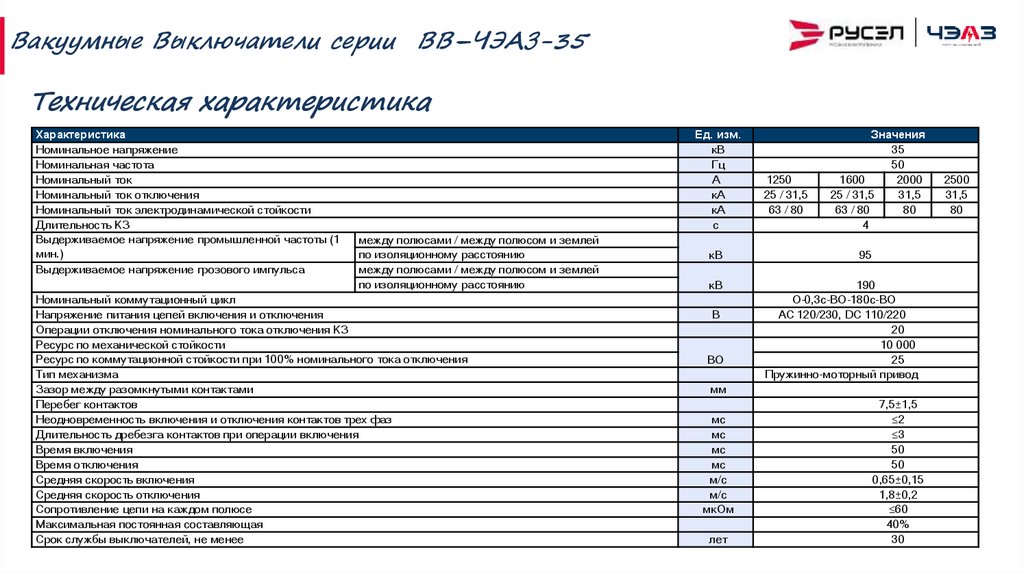

Вакуумные Выключатели серии ВВ–ЧЭАЗ-35
Техническая характеристика
Характеристика
Номинальное напряжение
Номинальная частота
Номинальный ток
Номинальный ток отключения
Номинальный ток электродинамической стойкости
Длительность КЗ
Выдерживаемое напряжение промышленной частоты (1
мин.)
Выдерживаемое напряжение грозового импульса
Ед. изм.
кВ
Гц
А
кА
кА
с
между полюсами / между полюсом и землей
по изоляционному расстоянию
между полюсами / между полюсом и землей
по изоляционному расстоянию
Номинальный коммутационный цикл
Напряжение питания цепей включения и отключения
Операции отключения номинального тока отключения КЗ
Ресурс по механической стойкости
Ресурс по коммутационной стойкости при 100% номинального тока отключения
Тип механизма
Зазор между разомкнутыми контактами
Перебег контактов
Неодновременность включения и отключения контактов трех фаз
Длительность дребезга контактов при операции включения
Время включения
Время отключения
Средняя скорость включения
Средняя скорость отключения
Сопротивление цепи на каждом полюсе
Максимальная постоянная составляющая
Срок службы выключателей, не менее
кВ
кВ
В
ВО
1250
25 / 31,5
63 / 80
Значения
35
50
1600
2000
25 / 31,5
31,5
63 / 80
80
4
95
190
О-0,3с-ВО-180с-ВО
AC 120/230, DC 110/220
20
10 000
25
Пружинно-моторный привод
мм
мс
мс
мс
мс
м/с
м/с
мкОм
лет
7,5±1,5
≤2
≤3
50
50
0,65±0,15
1,8±0,2
≤60
40%
30
2500
31,5
80

5.

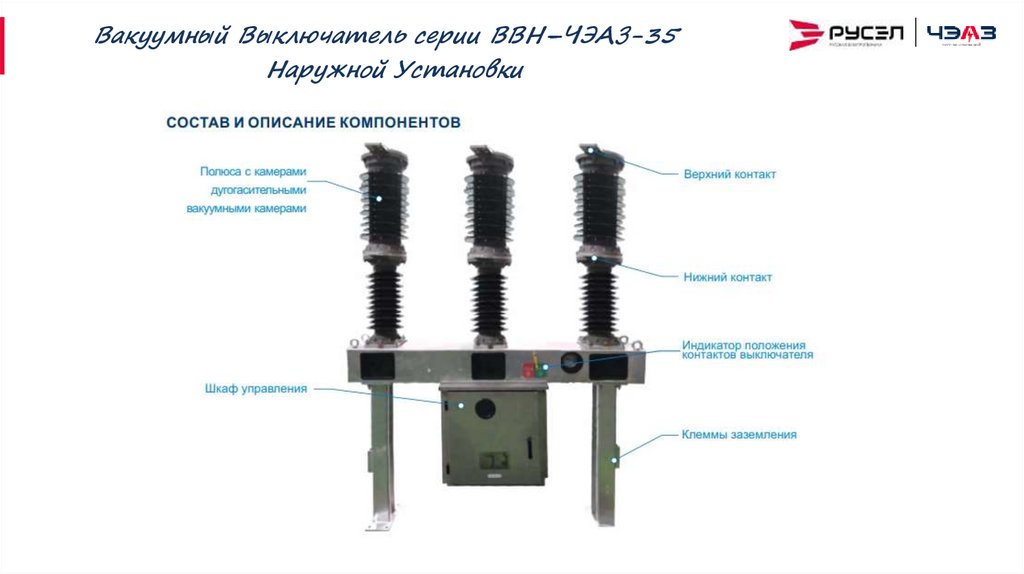

Вакуумный Выключатель серии ВВН–ЧЭАЗ-35
Наружной Установки

6.

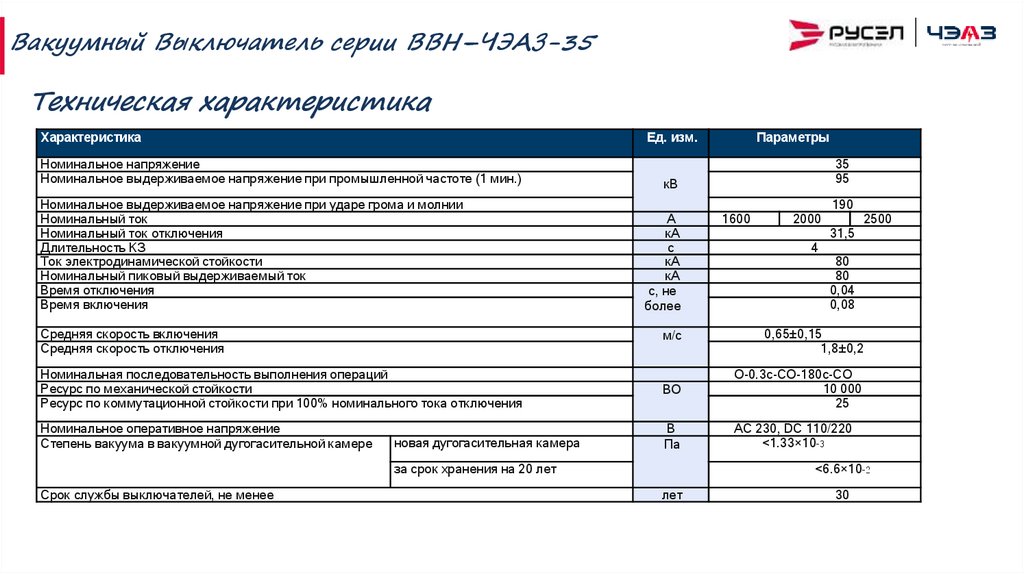

Вакуумный Выключатель серии ВВН–ЧЭАЗ-35
Техническая характеристика
Характеристика
Ед. изм.
Номинальное напряжение
Номинальное выдерживаемое напряжение при промышленной частоте (1 мин.)
Номинальное выдерживаемое напряжение при ударе грома и молнии
Номинальный ток
Номинальный ток отключения
Длительность КЗ
Ток электродинамической стойкости
Номинальный пиковый выдерживаемый ток
Время отключения
Время включения
Параметры
35
95
кВ
А
кА
с
кА
кА
с, не
более
1600
2000
4
190
31,5
2500
80
80
0,04
0,08
Средняя скорость включения
Средняя скорость отключения
м/с
0,65±0,15
1,8±0,2
Номинальная последовательность выполнения операций
Ресурс по механической стойкости
Ресурс по коммутационной стойкости при 100% номинального тока отключения
ВО
O-0.3с-CO-180с-CO
10 000
25
Номинальное оперативное напряжение
Степень вакуума в вакуумной дугогасительной камере
В
Па
AC 230, DC 110/220
<1.33×10-3
новая дугогасительная камера
за срок хранения на 20 лет
Срок службы выключателей, не менее
<6.6×10-2
лет
30

7.

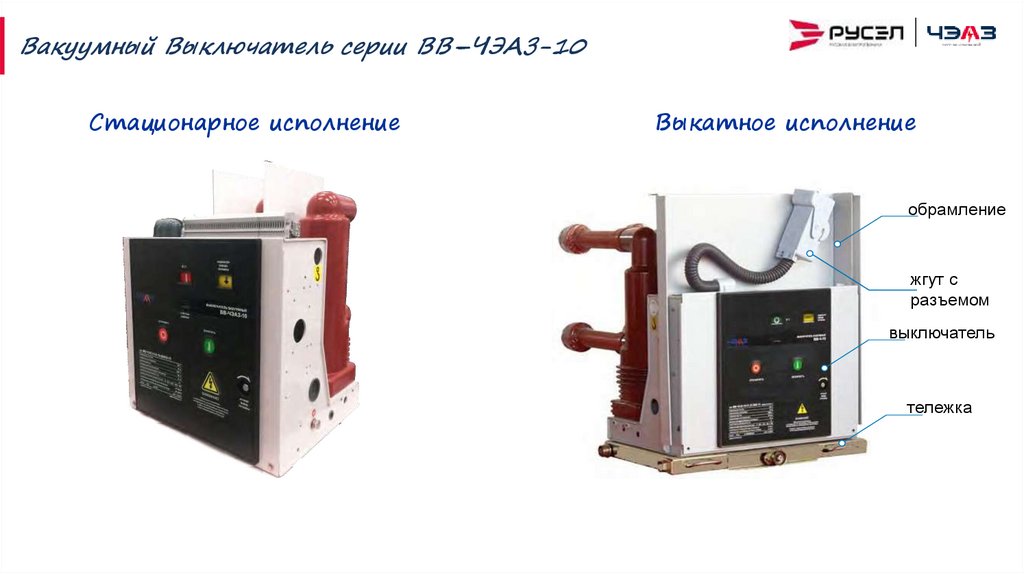

Вакуумный Выключатель серии ВВ–ЧЭАЗ-10
Стационарное исполнение
Выкатное исполнение
обрамление
жгут с
разъемом
выключатель
тележка

8.

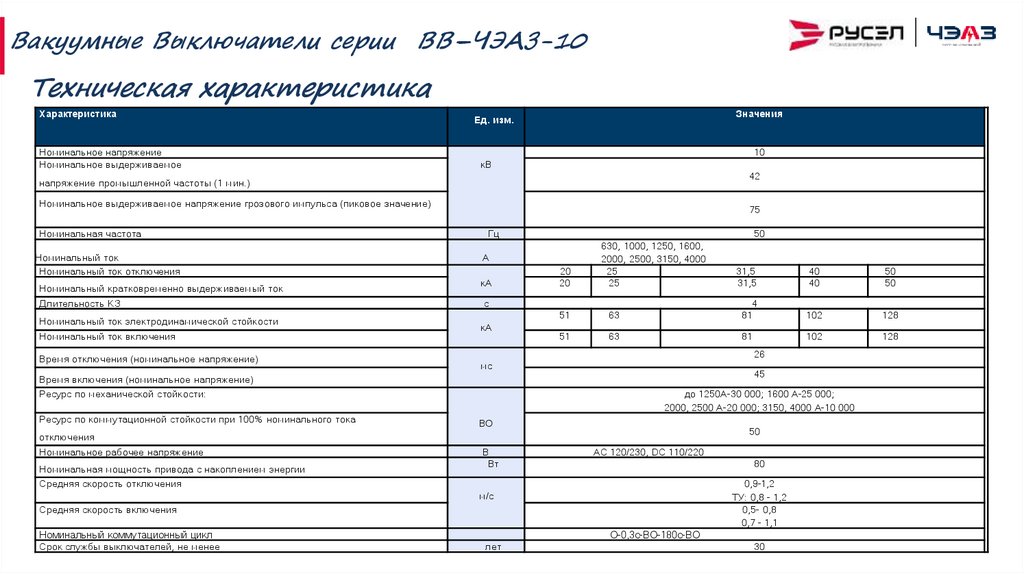

Вакуумные Выключатели серии ВВ–ЧЭАЗ-10
Техническая характеристика
Характеристика
Номинальное напряжение
Номинальное выдерживаемое
Значения
Ед. изм.
10
кВ
42
напряжение промышленной частоты (1 мин.)
Номинальное выдерживаемое напряжение грозового импульса (пиковое значение)
Номинальная частота
Номинальный ток
Номинальный ток отключения
Номинальный кратковременно выдерживаемый ток
Длительность КЗ
Номинальный ток электродинамической стойкости
Номинальный ток включения
Время отключения (номинальное напряжение)
75
Гц
А
кА
отключения
Номинальное рабочее напряжение
Номинальная мощность привода с накоплением энергии
Средняя скорость отключения
20
20
с
кА
40
40
50
50
51
63
4
81
102
128
51
63
81
102
128
мс
45
до 1250А-30 000; 1600 А-25 000;
2000, 2500 А-20 000; 3150, 4000 А-10 000
ВО
В
Вт
50
AC 120/230, DC 110/220
80
0,9-1,2
ТУ: 0,8 - 1,2
0,5- 0,8
0,7 - 1,1
м/с
Средняя скорость включения
Номинальный коммутационный цикл
Срок службы выключателей, не менее
31,5
31,5
26
Время включения (номинальное напряжение)
Ресурс по механической стойкости:
Ресурс по коммутационной стойкости при 100% номинального тока
50
630, 1000, 1250, 1600,
2000, 2500, 3150, 4000
25
25
О-0,3с-ВО-180с-ВО
лет
30

9.

Вакуумные Выключатели серии ВВ–ЧЭАЗ-10

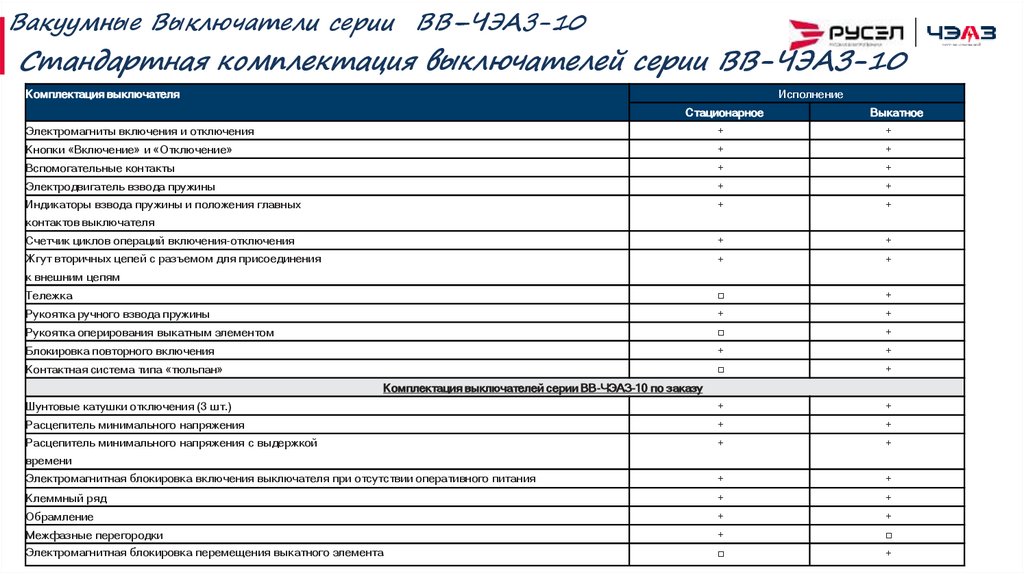

Стандартная комплектация выключателей серии ВВ-ЧЭАЗ-10
Комплектация выключателя
Исполнение
Стационарное
Выкатное
Электромагниты включения и отключения
+
+
Кнопки «Включение» и «Отключение»
+
+
Вспомогательные контакты
+
+
Электродвигатель взвода пружины
+
+
Индикаторы взвода пружины и положения главных
+
+
Счетчик циклов операций включения-отключения
+
+
Жгут вторичных цепей с разъемом для присоединения
+
+
Тележка
□
+
Рукоятка ручного взвода пружины
+
+
Рукоятка оперирования выкатным элементом
□
+
Блокировка повторного включения
+
+
Контактная система типа «тюльпан»
□
+
Шунтовые катушки отключения (3 шт.)
+
+
Расцепитель минимального напряжения
+
+
Расцепитель минимального напряжения с выдержкой
+
+
Электромагнитная блокировка включения выключателя при отсутствии оперативного питания
+
+
Клеммный ряд
+
+
Обрамление
+
+
Межфазные перегородки
+
□
Электромагнитная блокировка перемещения выкатного элемента
□
+
контактов выключателя
к внешним цепям
Комплектация выключателей серии ВВ-ЧЭАЗ-10 по заказу
времени

10.

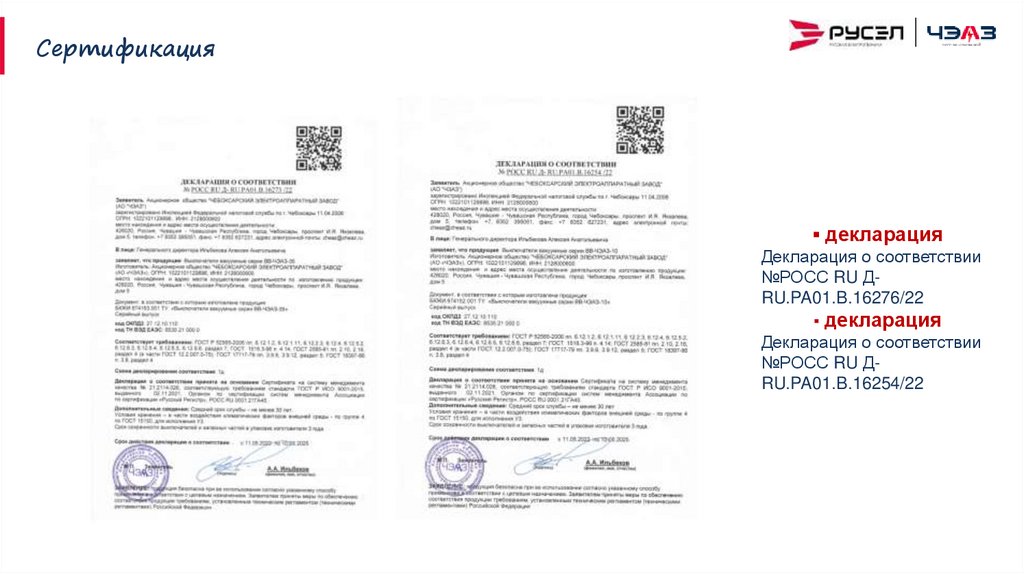

Сертификация
▪ декларация
Декларация о соответствии
№РОСС RU ДRU.PA01.B.16276/22
▪ декларация
Декларация о соответствии
№РОСС RU ДRU.PA01.B.16254/22

11.

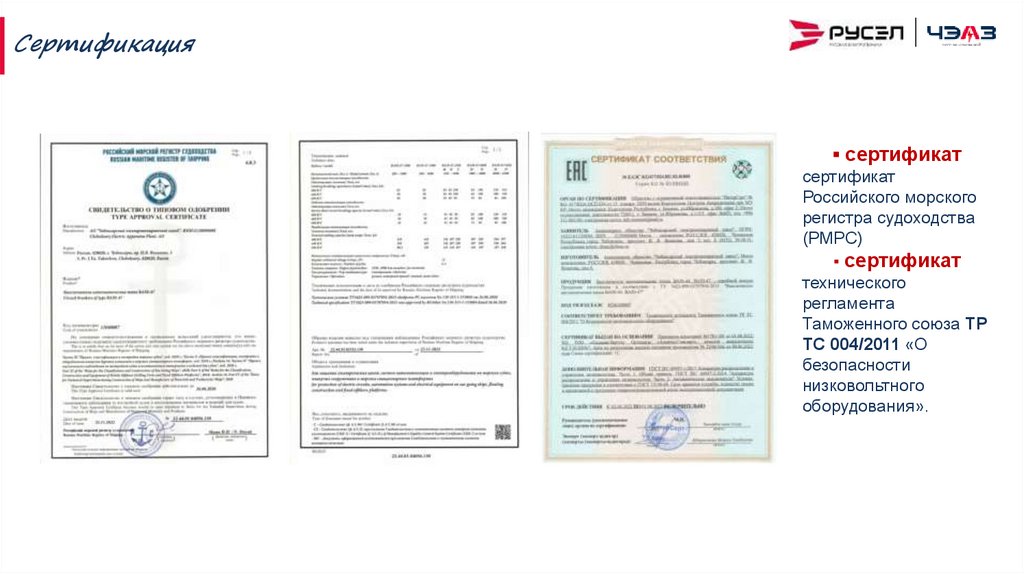

Сертификация
▪ декларация
Декларация о
соответствии №РОСС
RU ДRU.PA01.B.16254/22
▪ сертификат
сертификат Российского
морского регистра
судоходства (РМРС)

12.

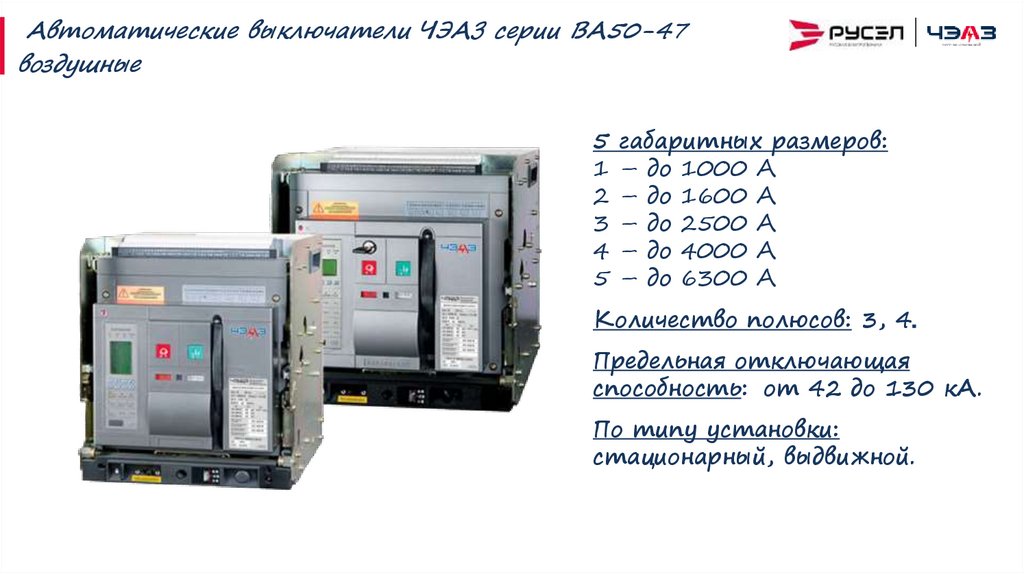

Автоматические выключатели ЧЭАЗ серии ВА50-47
воздушные
5 габаритных размеров:
1 – до 1000 А
2 – до 1600 А
3 – до 2500 А
4 – до 4000 А
5 – до 6300 А
Количество полюсов: 3, 4.
Предельная отключающая
способность: от 42 до 130 кА.
По типу установки:
стационарный, выдвижной.

13.

Выключатели общепромышленного применения
Техническая характеристики воздушных выключателей
Типоразмер
BA50-47-1000
BA50-47-1600
BA50-47-2500
Номин. ток, А
200, 400, 630, 800, 1000
200, 400, 630, 800, 1000, 1250, 1600
630, 800, 1000, 1250, 1600, 2000, 2500
Номин. рабочее напряжение (Ue), B
АС 690
АС 690
AC 690
Номин. напряжение изоляции (Ui), B
АС 1000
АС 1000
AC 1000
Номин. импульсное выдерживаемое напряжение (Uimp), кВ
12
12
12
Число полюсов
3, 4
3, 4
3, 4
Номин. ток полюса нейтрали (…%*In)
Предельная наибольшая отключающая способность (Icu), кА
(действ.)
Рабочая отключающая способность (Ics), кА
Предельная наибольшая включающая способность (Icm), кА
(пиковая)
Номин. кратковременно выдерживаемый ток (Icw), кА
100
100
100
АС 400 В
65
65
100
АС 690 В
42
50
85
АС 400 В
50
55
85
АС 690 В
42
42
65
АС 400 В
143
143
85
АС 690 В
88,2
105
65
АС 400 В
42/1 с
55/0,5 с, 50/1 c
85/1 c
42/1 с
42/0,5 с, 42/1 c
65/1 c
Время включения, мс
АС 690 В
70 макс.
70 макс
70 макс
Полное время отключения, мс (без дополнительных задержек времени)
25…30
25…30
25…30
АС 400 В
In=200…630A: 15000.
In=800…1000A: 9000
In=200…630A: 15000.
In=800…1250A: 9000
In=1600 A: 6500
In=630…1250A: 12500
In=1600…2000 A: 10000
In=2500 A: 8000
АС 690 В
In=200…630A: 15000.
In=800…1000A: 5000
In=200…630A: 15000.
In=800…1250A: 5000
In=1600 A: 3000
In=630…1250A: 12500
In=1600…2000 A: 700
In=2500 A: 6000
Без обслуживания
15000
15000
12500
С обслуживанием
30000
30000
25000
3P
210х351,5х280
248х351,5х297
347х438х395
4P
270х351,5х280
318х351,5х297
442х438х395
3P
-
248х351,5х297
347х438х395
4P
-
318х351,5х297
442х438х395
3P
235х320х200
259х320х195
362х395х290
4P
295х320х200
329х320х195
457х395х290
3P
-
259х320х195
-
4P
-
329х320х195
-
Электрическая износостойкость,
циклов ВО
Механическая износостойкость,
циклов ВО
Выдвижной
Горизонтальные шины
Вертикальные шины
Размеры, мм (ШхВхГ)
Стационарный
Горизонтальные шины
Вертикальные шины

14.

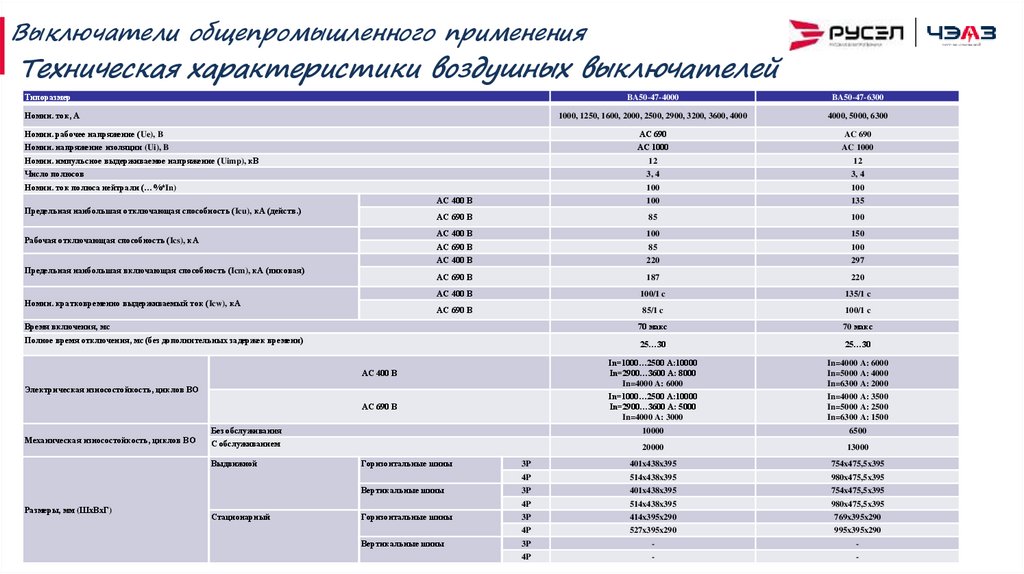

Выключатели общепромышленного применения
Техническая характеристики воздушных выключателей
Типоразмер
BA50-47-4000
BA50-47-6300
Номин. ток, А
1000, 1250, 1600, 2000, 2500, 2900, 3200, 3600, 4000
4000, 5000, 6300
Номин. рабочее напряжение (Ue), B
АС 690
AC 690
Номин. напряжение изоляции (Ui), B
АС 1000
AC 1000
Номин. импульсное выдерживаемое напряжение (Uimp), кВ
12
12
Число полюсов
3, 4
3, 4
Номин. ток полюса нейтрали (…%*In)
Предельная наибольшая отключающая способность (Icu), кА (действ.)
Рабочая отключающая способность (Ics), кА
Предельная наибольшая включающая способность (Icm), кА (пиковая)
Номин. кратковременно выдерживаемый ток (Icw), кА
100
100
АС 400 В
100
135
АС 690 В
85
100
АС 400 В
100
150
АС 690 В
85
100
АС 400 В
220
297
АС 690 В
187
220
АС 400 В
100/1 c
135/1 c
АС 690 В
Время включения, мс
Полное время отключения, мс (без дополнительных задержек времени)
25…30
25…30
АС 400 В
In=4000 A: 6000
In=5000 A: 4000
In=6300 A: 2000
АС 690 В
In=1000…2500 A:10000
In=2900…3600 A: 5000
In=4000 A: 3000
In=4000 A: 3500
In=5000 A: 2500
In=6300 A: 1500
Без обслуживания
10000
6500
С обслуживанием
20000
13000
3P
401x438x395
754x475,5x395
4P
514x438x395
980x475,5x395
3P
401x438x395
754x475,5x395
4P
514x438x395
980x475,5x395
3P
414x395x290
769x395x290
4P
527x395x290
995x395x290
3P
-
-
4P
-
-
Выдвижной
Горизонтальные шины
Вертикальные шины
Размеры, мм (ШхВхГ)
100/1 c
70 макс
In=1000…2500 A:10000
In=2900…3600 A: 8000
In=4000 A: 6000
Электрическая износостойкость, циклов ВО
Механическая износостойкость, циклов ВО
85/1 c
70 макс
Стационарный
Горизонтальные шины
Вертикальные шины

15.

Выключатели общепромышленного применения

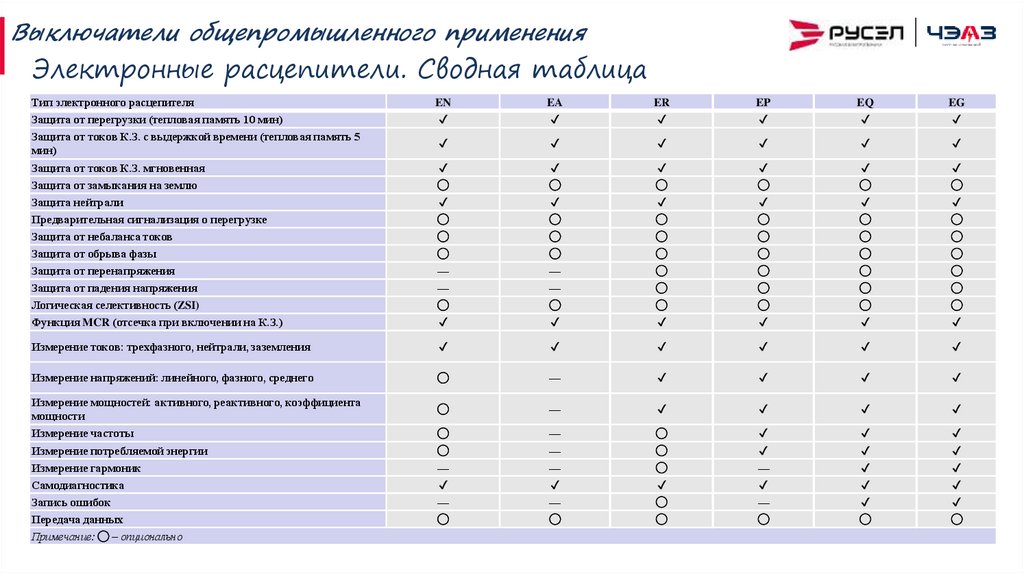

Электронные расцепители. Сводная таблица
Тип электронного расцепителя
Защита от перегрузки (тепловая память 10 мин)
EN
✔
EA
✔
ER
✔
EP
✔
EQ
✔
EG
✔
Защита от токов К.З. с выдержкой времени (тепловая память 5
мин)
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
◯
✔
◯
✔
◯
✔
◯
✔
◯
✔
◯
✔
◯
◯
◯
—
—
◯
◯
◯
—
—
◯
✔
◯
✔
◯
◯
◯
◯
◯
◯
✔
◯
◯
◯
◯
◯
◯
✔
◯
◯
◯
◯
◯
◯
✔
◯
◯
◯
◯
◯
◯
✔
Измерение токов: трехфазного, нейтрали, заземления
✔
✔
✔
✔
✔
✔
Измерение напряжений: линейного, фазного, среднего
◯
—
✔
✔
✔
✔
Измерение мощностей: активного, реактивного, коэффициента
мощности
◯
—
✔
✔
✔
✔
◯
◯
—
✔
—
—
—
—
✔
—
◯
◯
◯
✔
✔
✔
—
✔
—
✔
✔
✔
✔
✔
✔
✔
✔
✔
✔
◯
◯
◯
◯
◯
Защита от токов К.З. мгновенная
Защита от замыкания на землю
Защита нейтрали
Предварительная сигнализация о перегрузке
Защита от небаланса токов
Защита от обрыва фазы
Защита от перенапряжения
Защита от падения напряжения
Логическая селективность (ZSI)
Функция MCR (отсечка при включении на К.З.)
Измерение частоты
Измерение потребляемой энергии
Измерение гармоник
Самодиагностика
Запись ошибок
Передача данных
Примечание: ◯ – опционально
◯
◯

16.

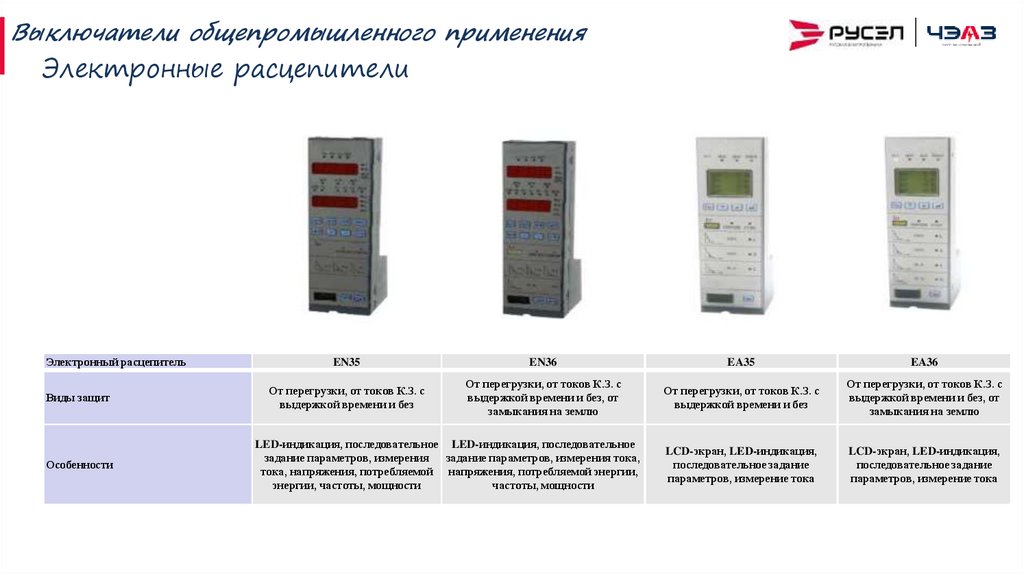

Выключатели общепромышленного применения
Электронные расцепители
Электронный расцепитель
Виды защит
Особенности
EN35
EN36
EA35
EA36
От перегрузки, от токов К.З. с
выдержкой времени и без
От перегрузки, от токов К.З. с
выдержкой времени и без, от
замыкания на землю
От перегрузки, от токов К.З. с
выдержкой времени и без
От перегрузки, от токов К.З. с
выдержкой времени и без, от
замыкания на землю
LCD-экран, LED-индикация,
последовательное задание
параметров, измерение тока
LCD-экран, LED-индикация,
последовательное задание
параметров, измерение тока
LED-индикация, последовательное LED-индикация, последовательное
задание параметров, измерения задание параметров, измерения тока,
тока, напряжения, потребляемой напряжения, потребляемой энергии,
энергии, частоты, мощности
частоты, мощности

17.

Выключатели общепромышленного применения

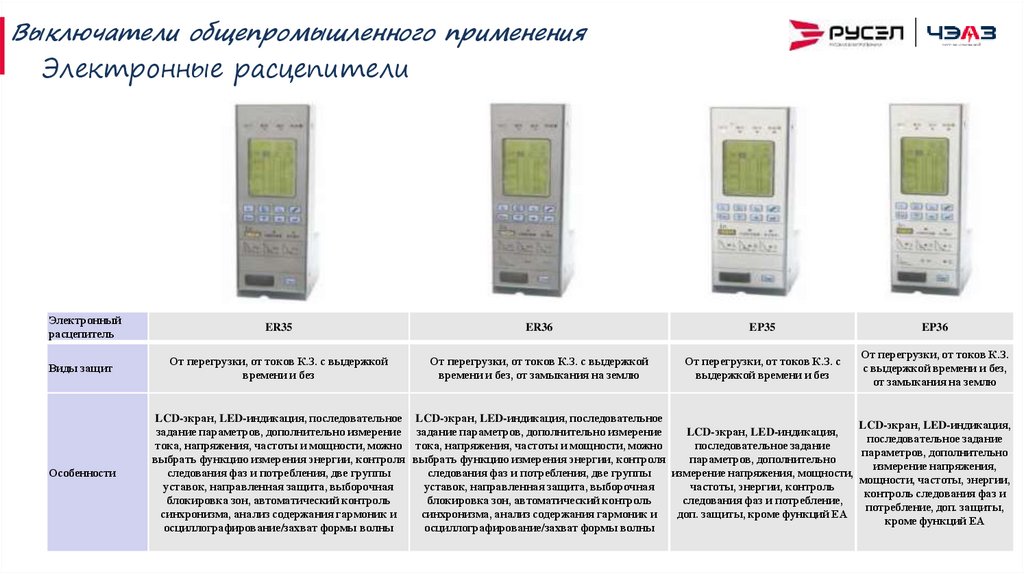

Электронные расцепители
Электронный
расцепитель
ER35
ER36
EP35
EP36
Виды защит
От перегрузки, от токов К.З. с выдержкой
времени и без
От перегрузки, от токов К.З. с выдержкой
времени и без, от замыкания на землю
От перегрузки, от токов К.З. с
выдержкой времени и без
От перегрузки, от токов К.З.
с выдержкой времени и без,
от замыкания на землю
Особенности
LCD-экран, LED-индикация, последовательное LCD-экран, LED-индикация, последовательное
LCD-экран, LED-индикация,
задание параметров, дополнительно измерение задание параметров, дополнительно измерение
LCD-экран, LED-индикация,
последовательное задание
тока, напряжения, частоты и мощности, можно тока, напряжения, частоты и мощности, можно
последовательное задание
параметров, дополнительно
выбрать функцию измерения энергии, контроля выбрать функцию измерения энергии, контроля
параметров, дополнительно
измерение напряжения,
следования фаз и потребления, две группы
следования фаз и потребления, две группы
измерение напряжения, мощности,
мощности, частоты, энергии,
уставок, направленная защита, выборочная
уставок, направленная защита, выборочная
частоты, энергии, контроль
контроль следования фаз и
блокировка зон, автоматический контроль
блокировка зон, автоматический контроль
следования фаз и потребление,
потребление, доп. защиты,
синхронизма, анализ содержания гармоник и
синхронизма, анализ содержания гармоник и
доп. защиты, кроме функций ЕА
кроме функций ЕА
осциллографирование/захват формы волны
осциллографирование/захват формы волны

18.

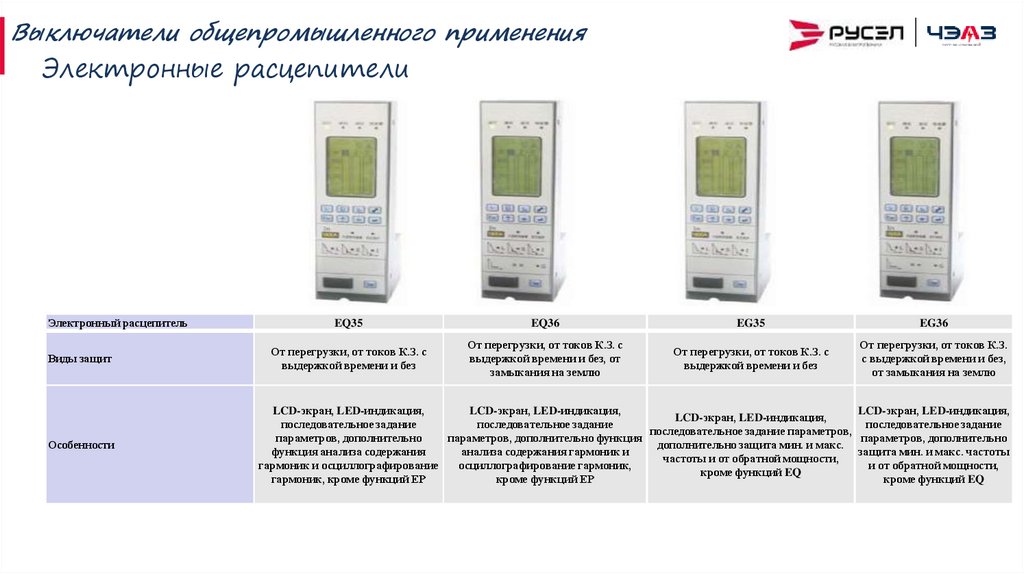

Выключатели общепромышленного применения
Электронные расцепители
Электронный расцепитель
Виды защит
Особенности
EQ35
EQ36
EG35
EG36
От перегрузки, от токов К.З. с
выдержкой времени и без
От перегрузки, от токов К.З. с
выдержкой времени и без, от
замыкания на землю
От перегрузки, от токов К.З. с
выдержкой времени и без
От перегрузки, от токов К.З.
с выдержкой времени и без,
от замыкания на землю
LCD-экран, LED-индикация,
LCD-экран, LED-индикация,
LCD-экран, LED-индикация,
LCD-экран, LED-индикация,
последовательное задание
последовательное задание
последовательное задание
последовательное задание параметров,
параметров, дополнительно
параметров, дополнительно функция
параметров, дополнительно
дополнительно защита мин. и макс.
функция анализа содержания
анализа содержания гармоник и
защита мин. и макс. частоты
частоты и от обратной мощности,
гармоник и осциллографирование
осциллографирование гармоник,
и от обратной мощности,
кроме функций EQ
гармоник, кроме функций ЕР
кроме функций ЕР
кроме функций EQ

19. Независимый расцепитель: AC 400, 230 B, DC 220, 110 B

Выключатели общепромышленного применения

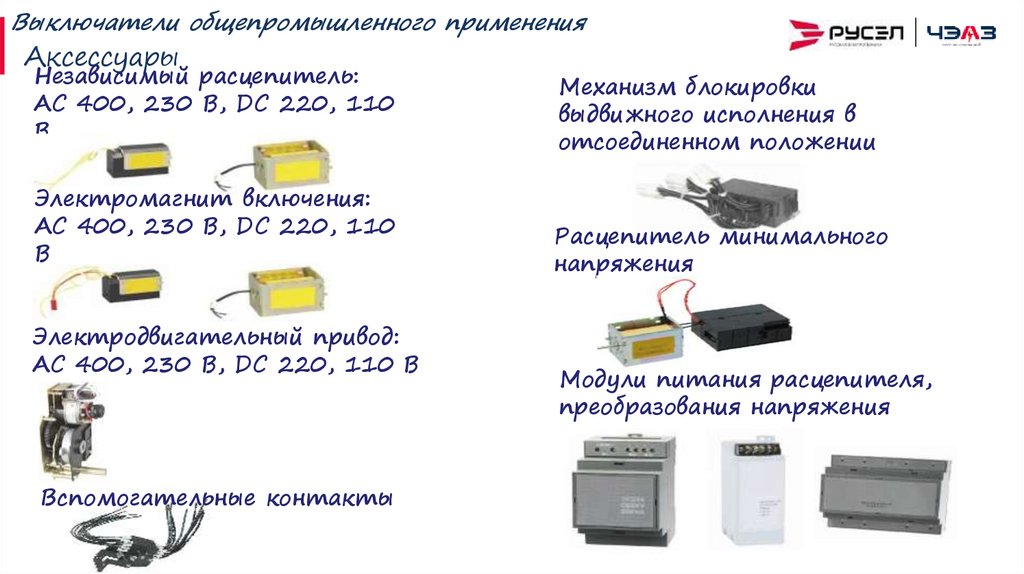

Аксессуары
Независимый расцепитель:
AC 400, 230 B, DC 220, 110
B
Механизм блокировки
выдвижного исполнения в
отсоединенном положении
Электромагнит включения:
AC 400, 230 B, DC 220, 110
B
Расцепитель минимального
напряжения
Электродвигательный привод:
AC 400, 230 B, DC 220, 110 B
Вспомогательные контакты
Модули питания расцепителя,
преобразования напряжения

20.

Сертификация
▪ сертификат
сертификат
Российского морского
регистра судоходства
(РМРС)
▪ сертификат
технического
регламента
Таможенного союза ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования».

21.

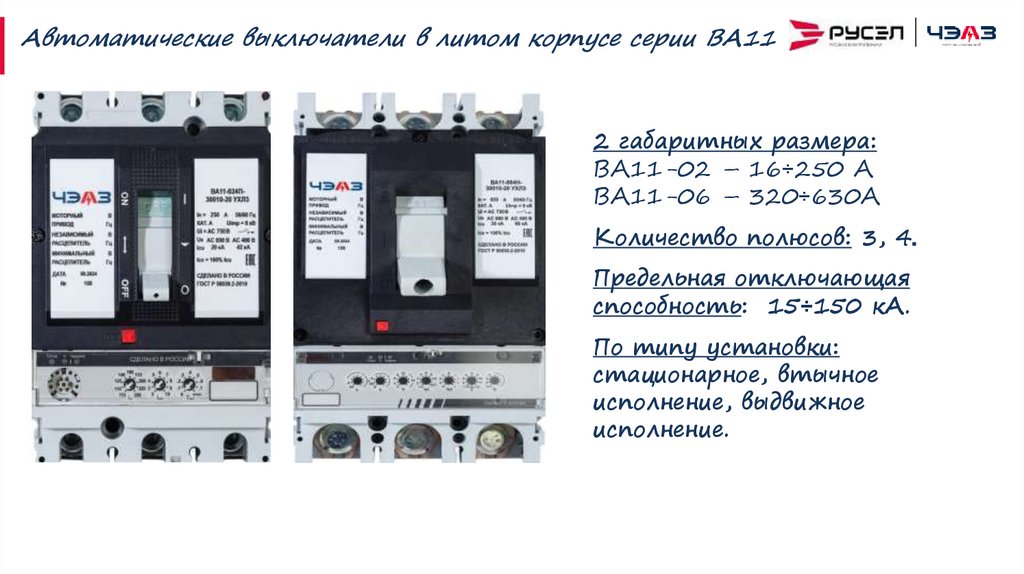

Автоматические выключатели в литом корпусе серии ВА11
2 габаритных размера:
ВА11-02 – 16÷250 А
ВА11-06 – 320÷630А
Количество полюсов: 3, 4.
Предельная отключающая
способность: 15÷150 кА.
По типу установки:
стационарное, втычное
исполнение, выдвижное
исполнение.

22.

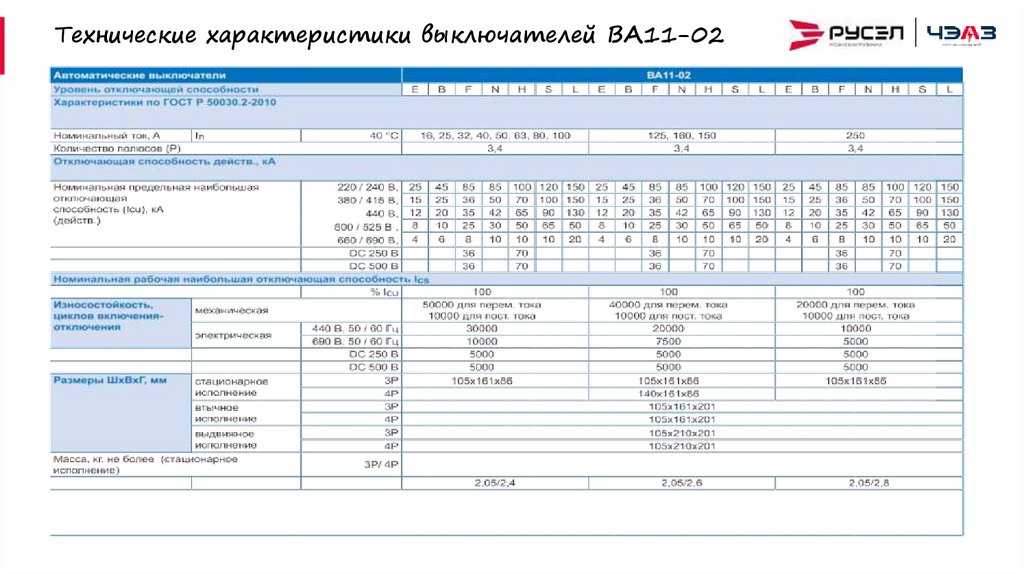

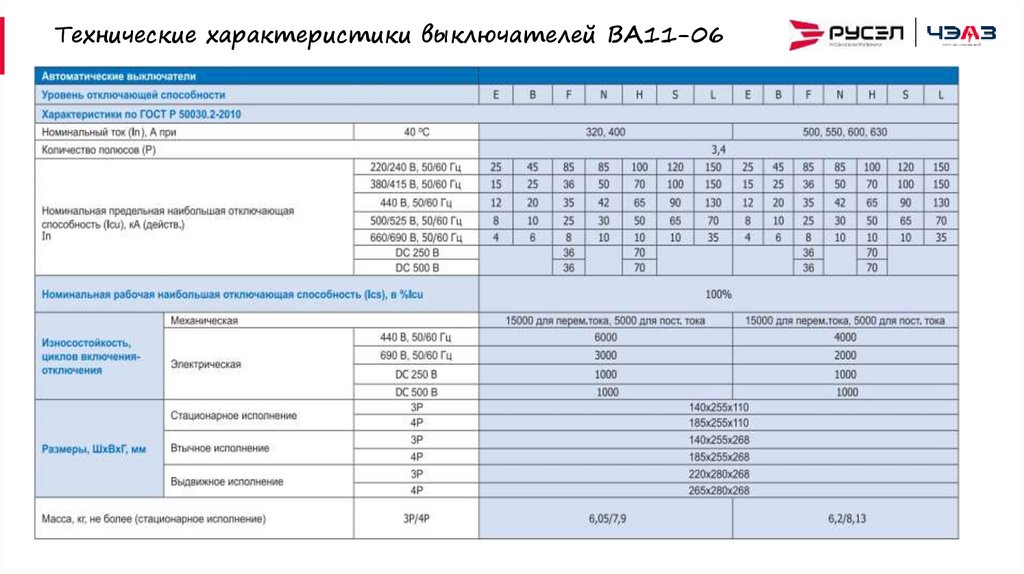

Технические характеристики выключателей ВА11-02

23.

Технические характеристики выключателей ВА11-06

24.

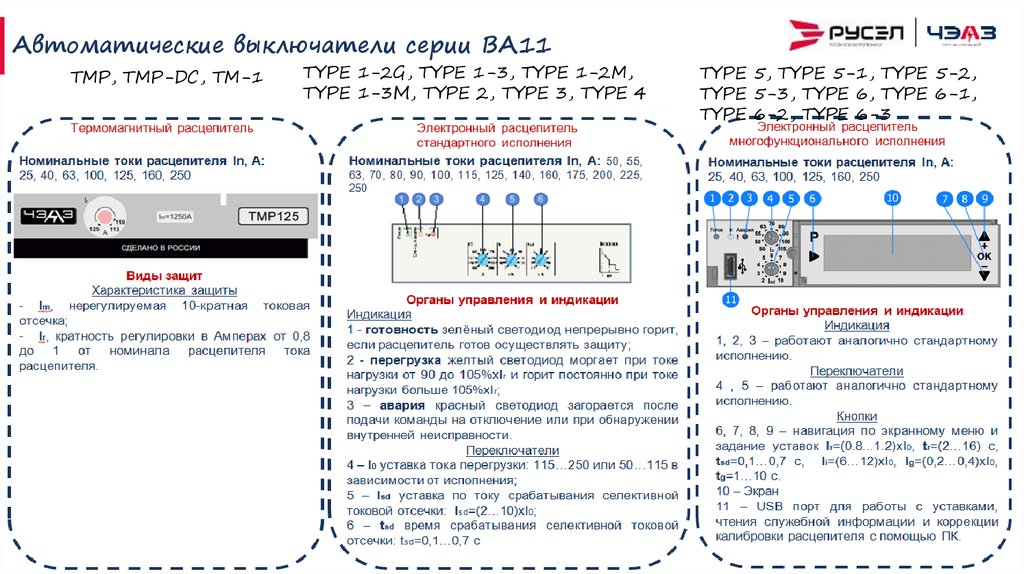

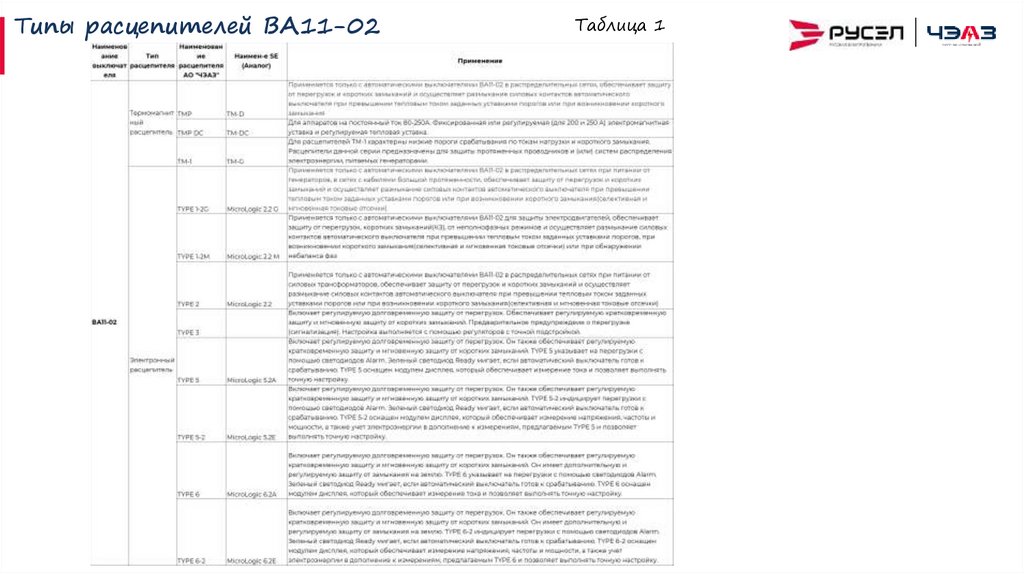

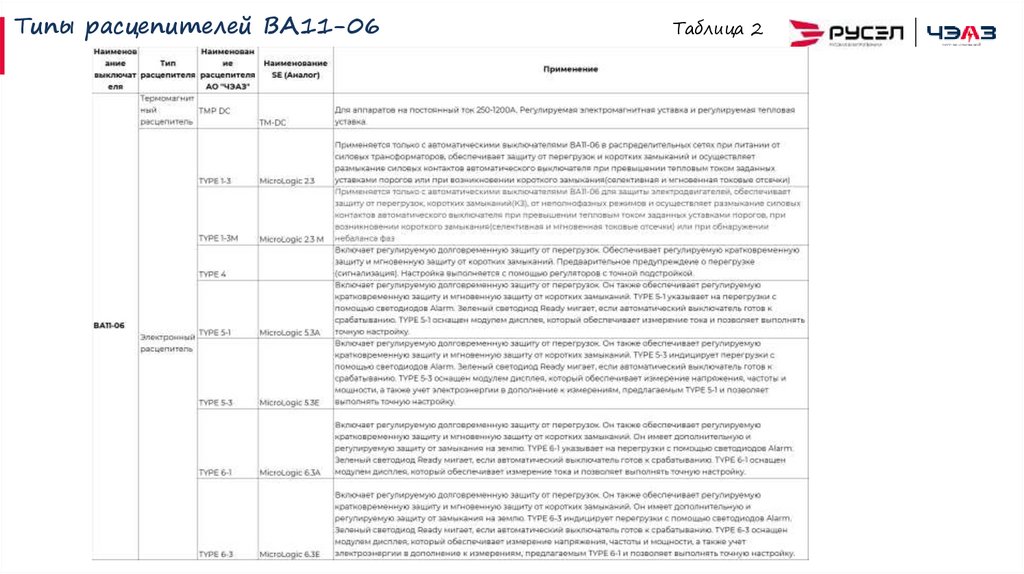

Типы расцепителей ВА11-02
Таблица 1

25.

Типы расцепителей ВА11-06
Таблица 2

26.

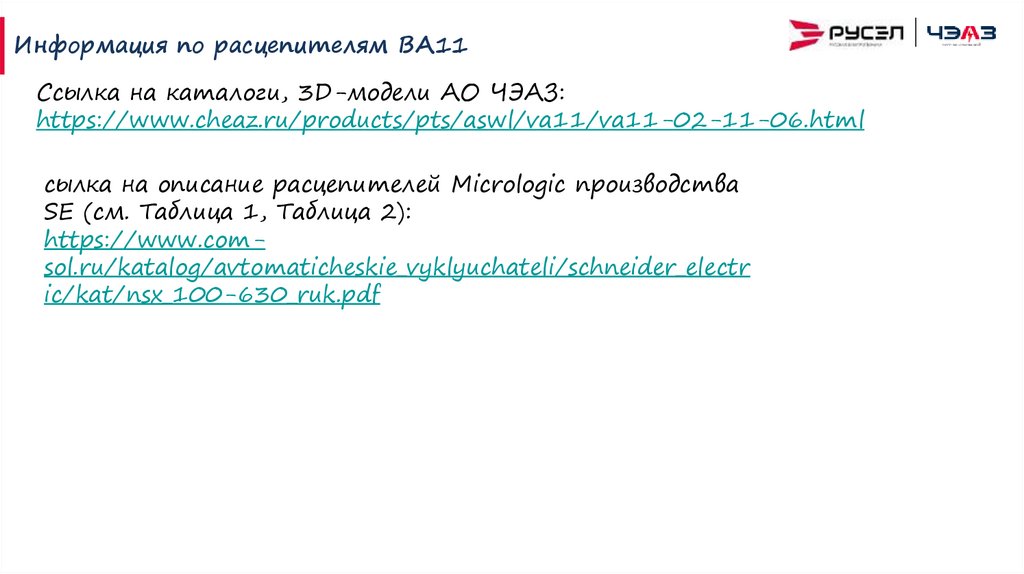

Информация по расцепителям ВА11
Ссылка на каталоги, 3D-модели АО ЧЭАЗ:
https://www.cheaz.ru/products/pts/aswl/va11/va11-02-11-06.html
сылка на описание расцепителей Micrologic производства
SE (см. Таблица 1, Таблица 2):
https://www.comsol.ru/katalog/avtomaticheskie_vyklyuchateli/schneider_electr
ic/kat/nsx_100-630_ruk.pdf

27.

Автоматические выключатели серии ВА11
TMP, TMP-DC, TM-1
TYPE 1-2G, TYPE 1-3, TYPE 1-2M,
TYPE 1-3М, TYPE 2, TYPE 3, TYPE 4
TYPE 5, TYPE 5-1, TYPE 5-2,
TYPE 5-3, TYPE 6, TYPE 6-1,
TYPE 6-2, TYPE 6-3

28.

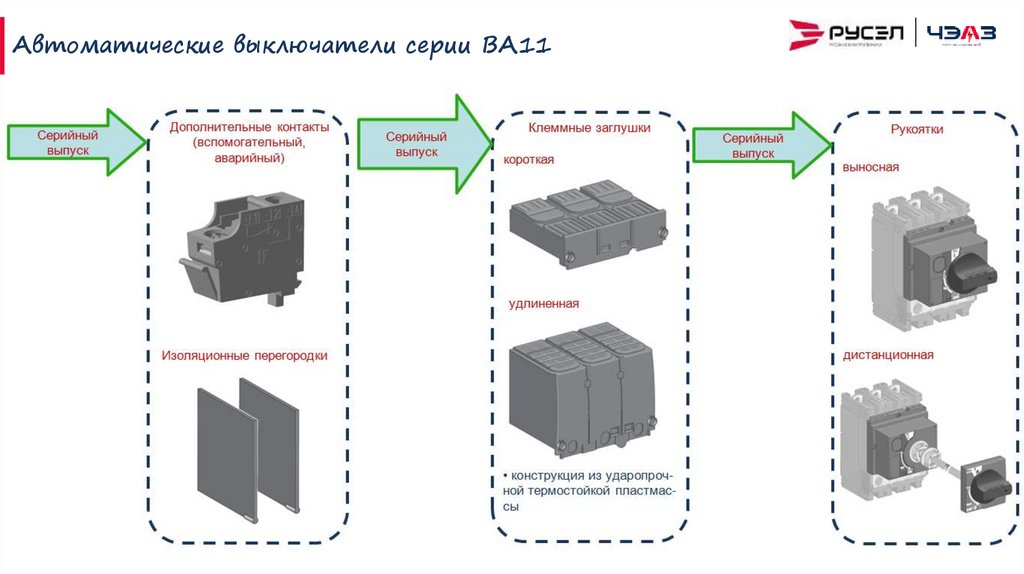

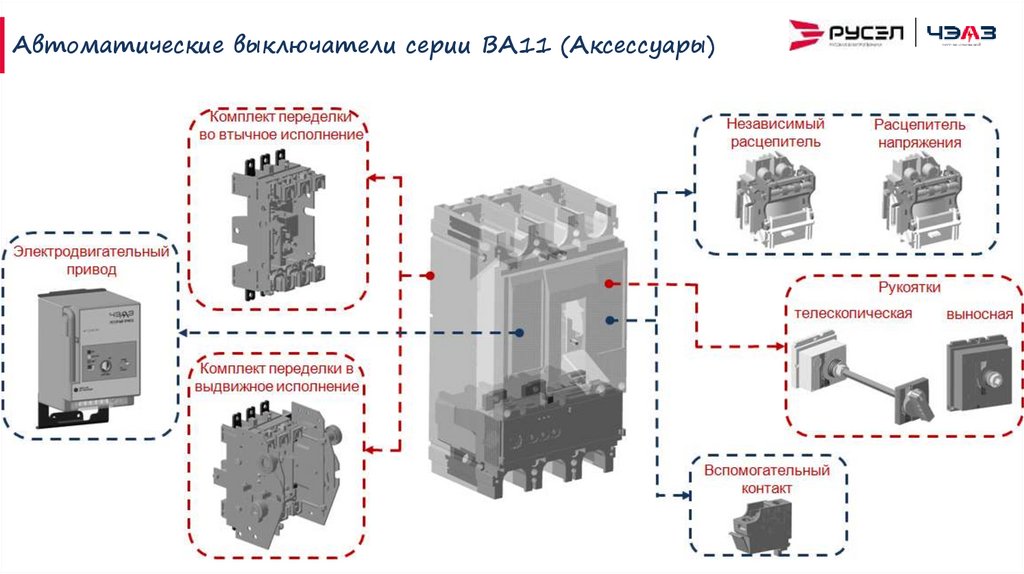

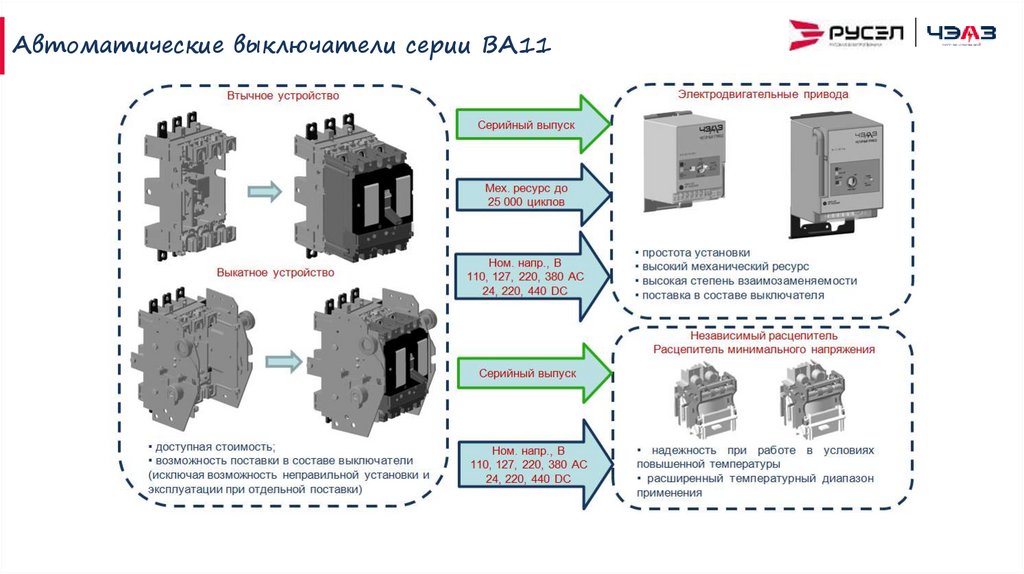

Автоматические выключатели серии ВА11 (Аксессуары)

29.

Автоматические выключатели серии ВА11

30.

Автоматические выключатели серии ВА11

31.

Сертификация
▪ сертификат
технического регламента
Таможенного союза ТР
ТС 004/2011 «О
безопасности
низковольтного
оборудования»;
▪ сертификат
технического регламента
Таможенного союза ТР
ТС 020/2011
«Электромагнитная
совместимость
технических средств».
▪ сертификат
Российского морского
регистра судоходства
6.8.3 «Свидетельство о
типовом одобрении».
Дополнительная
информация

32.

Сертификация
Имеется:
▪ Заключение Постановления
Правительства от 17 июля
2015 года №719 «О
подтверждении производства
промышленной продукции на
территории Российской
Федерации»
Дополнительная
информация

33.

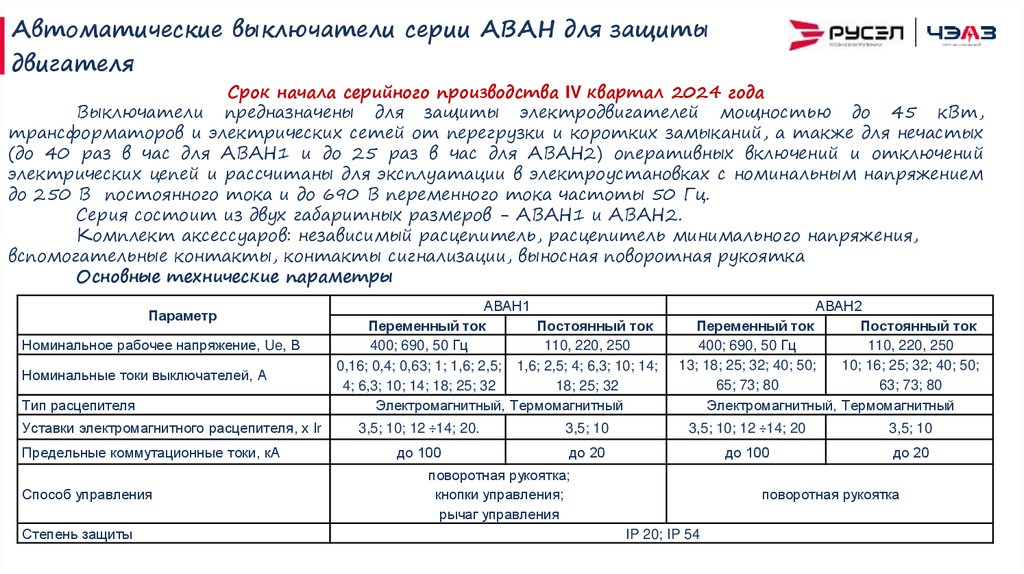

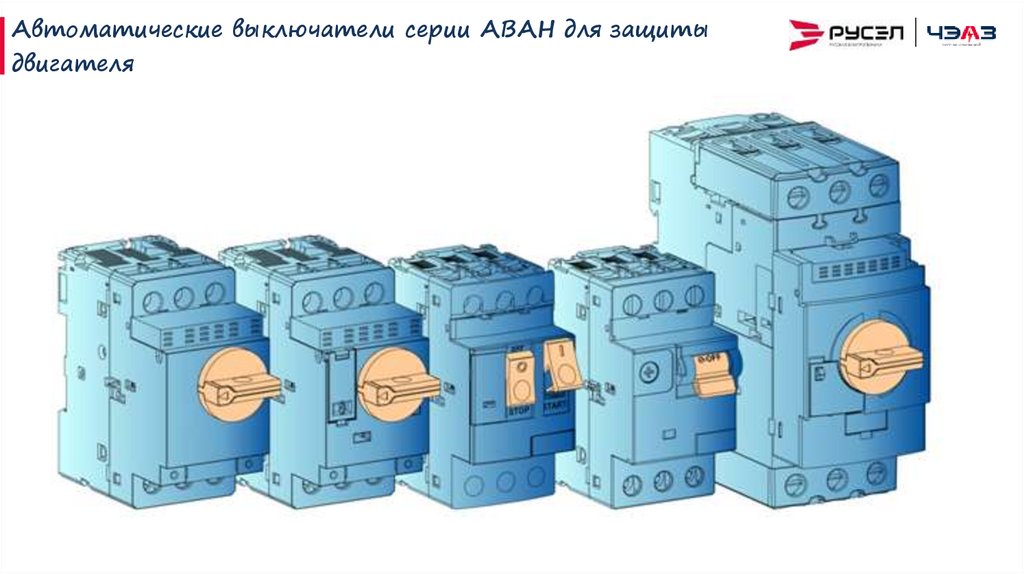

Автоматические выключатели серии АВАН для защиты
двигателя

34.

Автоматические выключатели серии АВАН для защиты
двигателя
Срок начала серийного производства IV квартал 2024 года
Выключатели предназначены для защиты электродвигателей мощностью до 45 кВт,
трансформаторов и электрических сетей от перегрузки и коротких замыканий, а также для нечастых
(до 40 раз в час для АВАН1 и до 25 раз в час для АВАН2) оперативных включений и отключений
электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением
до 250 В постоянного тока и до 690 В переменного тока частоты 50 Гц.
Серия состоит из двух габаритных размеров - АВАН1 и АВАН2.

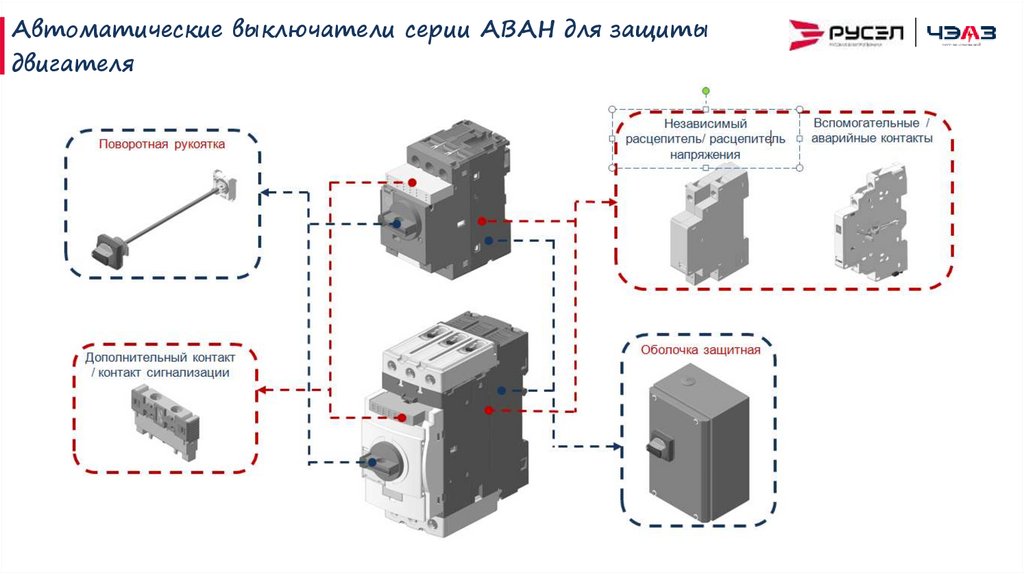

Комплект аксессуаров: независимый расцепитель, расцепитель минимального напряжения,
вспомогательные контакты, контакты сигнализации, выносная поворотная рукоятка
Основные технические параметры
Параметр
Номинальное рабочее напряжение, Ue, В
Номинальные токи выключателей, А
Тип расцепителя
Уставки электромагнитного расцепителя, х Ir
Предельные коммутационные токи, кА
Способ управления
Степень защиты
АВАН1
Переменный ток
Постоянный ток
400; 690, 50 Гц
110, 220, 250
0,16; 0,4; 0,63; 1; 1,6; 2,5; 1,6; 2,5; 4; 6,3; 10; 14;
4; 6,3; 10; 14; 18; 25; 32
18; 25; 32
Электромагнитный, Термомагнитный
АВАН2
Переменный ток
Постоянный ток
400; 690, 50 Гц
110, 220, 250
13; 18; 25; 32; 40; 50;
10; 16; 25; 32; 40; 50;
65; 73; 80
63; 73; 80
Электромагнитный, Термомагнитный
3,5; 10; 12 ÷14; 20.
3,5; 10
3,5; 10; 12 ÷14; 20
3,5; 10
до 100
до 20
до 100
до 20
поворотная рукоятка;
кнопки управления;
рычаг управления
поворотная рукоятка
IP 20; IP 54

35.

Автоматические выключатели серии АВАН для защиты
двигателя

36.

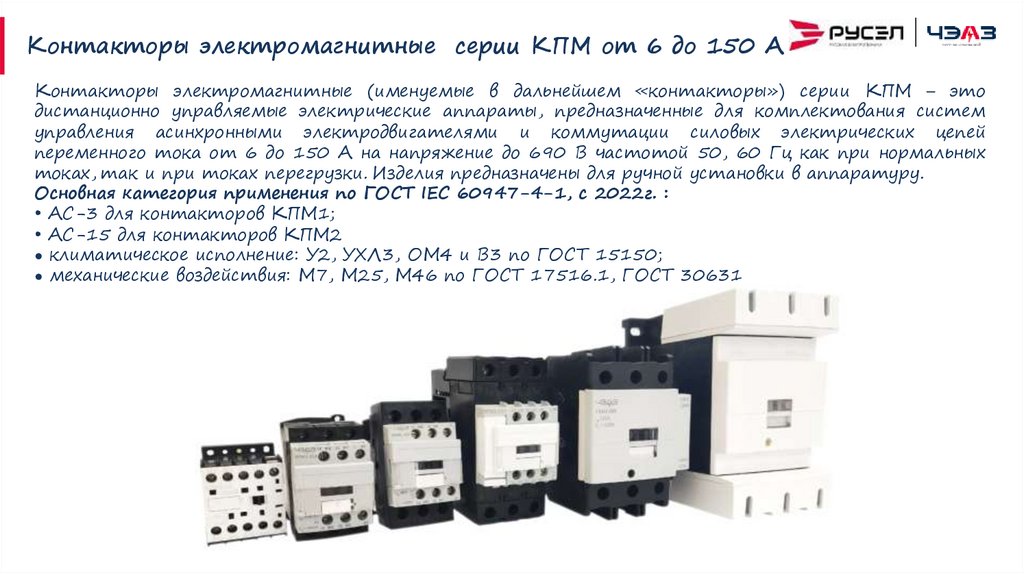

Контакторы электромагнитные серии КПМ от 6 до 150 А
Контакторы электромагнитные (именуемые в дальнейшем «контакторы») серии КПМ – это
дистанционно управляемые электрические аппараты, предназначенные для комплектования систем
управления асинхронными электродвигателями и коммутации силовых электрических цепей
переменного тока от 6 до 150 А на напряжение до 690 В частотой 50, 60 Гц как при нормальных
токах, так и при токах перегрузки. Изделия предназначены для ручной установки в аппаратуру.
Основная категория применения по ГОСТ IEC 60947-4-1, с 2022г. :
• АС-3 для контакторов КПМ1;
• АС-15 для контакторов КПМ2
● климатическое исполнение: У2, УХЛ3, ОМ4 и В3 по ГОСТ 15150;
● механические воздействия: М7, М25, М46 по ГОСТ 17516.1, ГОСТ 30631

37.

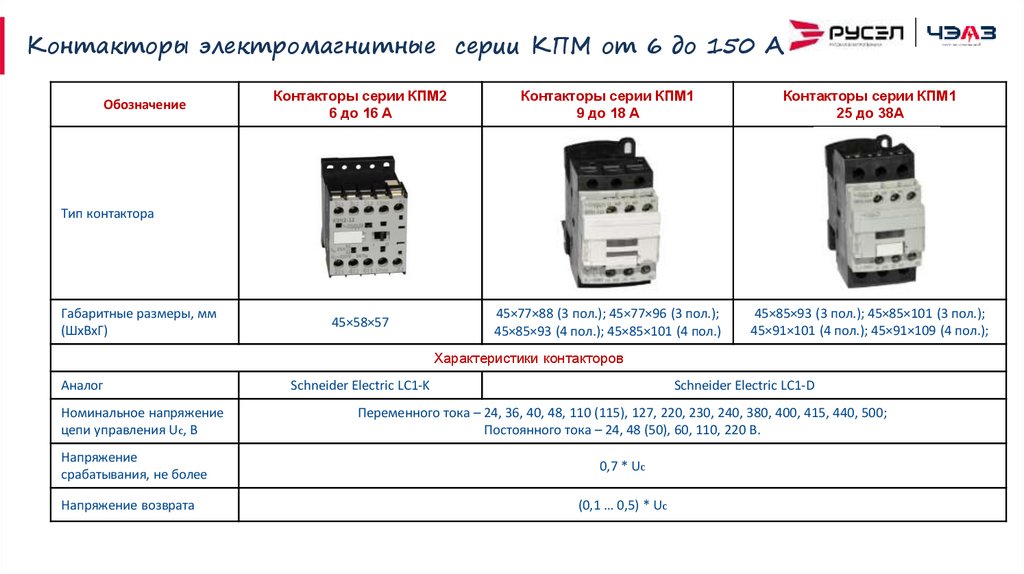

Контакторы электромагнитные серии КПМ от 6 до 150 А
Обозначение
Контакторы серии КПМ2
6 до 16 А
Контакторы серии КПМ1
9 до 18 А
Контакторы серии КПМ1
25 до 38А
45×58×57
45×77×88 (3 пол.); 45×77×96 (3 пол.);
45×85×93 (4 пол.); 45×85×101 (4 пол.)
45×85×93 (3 пол.); 45×85×101 (3 пол.);
45×91×101 (4 пол.); 45×91×109 (4 пол.);
Тип контактора
Габаритные размеры, мм
(ШхВхГ)
Характеристики контакторов
Аналог
Schneider Electric LC1-K
Schneider Electric LC1-D
Номинальное напряжение
цепи управления Uс, В
Переменного тока – 24, 36, 40, 48, 110 (115), 127, 220, 230, 240, 380, 400, 415, 440, 500;
Постоянного тока – 24, 48 (50), 60, 110, 220 В.
Напряжение
срабатывания, не более
0,7 * Uс
Напряжение возврата
(0,1 … 0,5) * Uс

38.

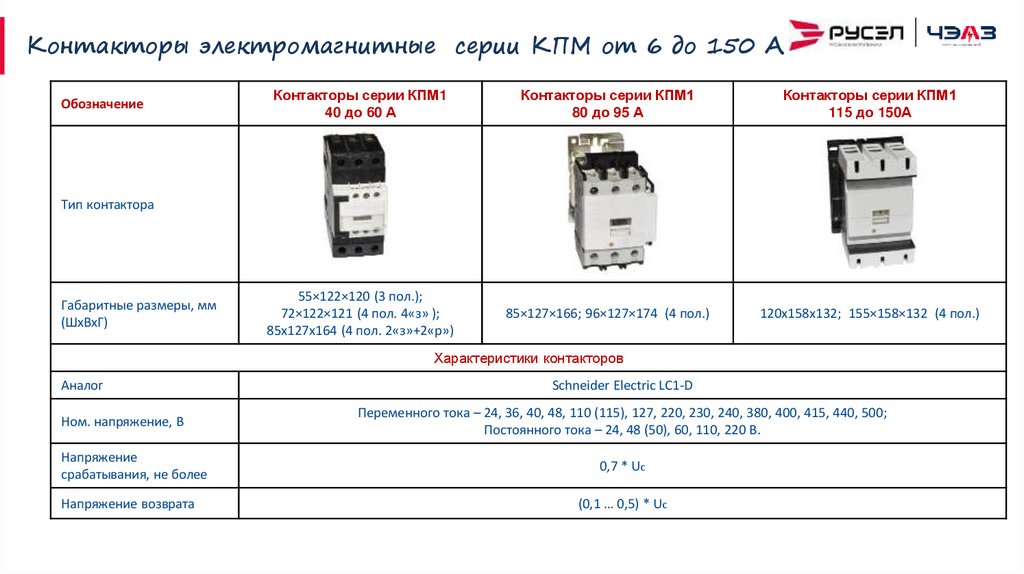

Контакторы электромагнитные серии КПМ от 6 до 150 А
Обозначение
Контакторы серии КПМ1
40 до 60 А
Контакторы серии КПМ1
80 до 95 А
Контакторы серии КПМ1
115 до 150А
55×122×120 (3 пол.);
72×122×121 (4 пол. 4«з» );
85х127х164 (4 пол. 2«з»+2«р»)
85×127×166; 96×127×174 (4 пол.)
120х158х132; 155×158×132 (4 пол.)
Тип контактора
Габаритные размеры, мм
(ШхВхГ)
Характеристики контакторов
Аналог
Ном. напряжение, В
Schneider Electric LC1-D
Переменного тока – 24, 36, 40, 48, 110 (115), 127, 220, 230, 240, 380, 400, 415, 440, 500;
Постоянного тока – 24, 48 (50), 60, 110, 220 В.
Напряжение
срабатывания, не более
0,7 * Uс
Напряжение возврата
(0,1 … 0,5) * Uс

39.

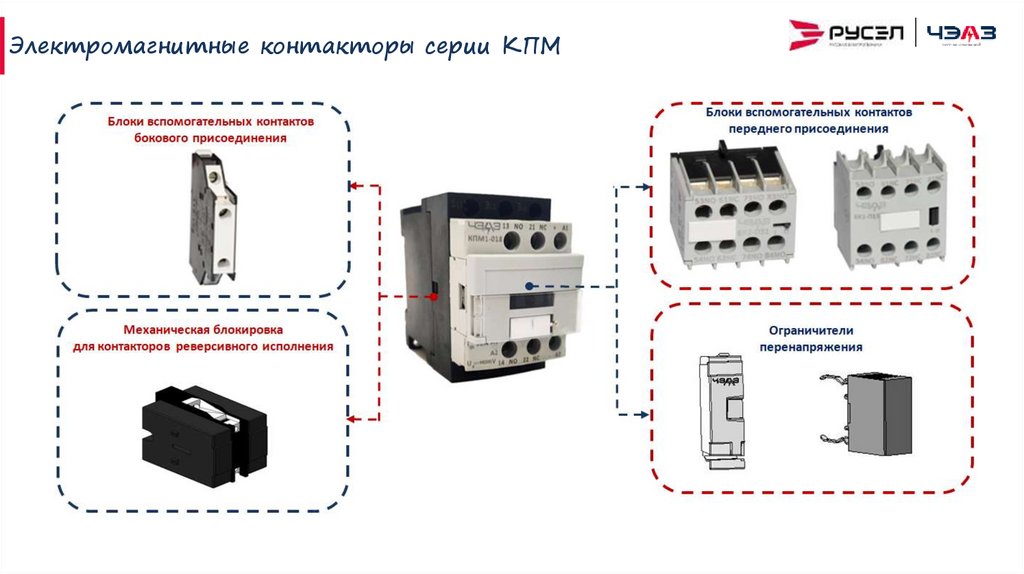

Электромагнитные контакторы серии КПМ

40.

Сертификация
Имеется:
▪ сертификат технического регламента Таможенного
союза ТР ТС 004/2011 «О безопасности низковольтного
оборудования»;
▪ сертификат технического регламента Таможенного
союза ТР ТС 020/2011 «Электромагнитная совместимость
технических средств»;
▪ сертификат о происхождении товара форма СТ-1;
▪ заключение МИНПРОМТОРГ России о происхождении
продукции на территории РФ.
В процессе получения:
▪ сертификат Российского морского
регистра судоходства (РМРС)

41.

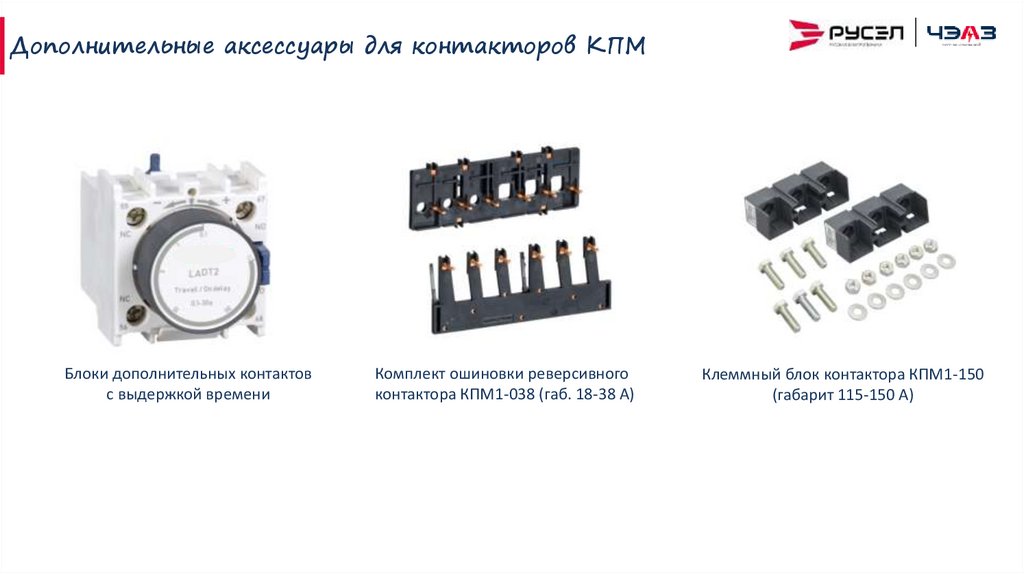

Дополнительные аксессуары для контакторов КПМ
Блоки дополнительных контактов
с выдержкой времени
Комплект ошиновки реверсивного
контактора КПМ1-038 (габ. 18-38 А)
Клеммный блок контактора КПМ1-150
(габарит 115-150 А)

42.

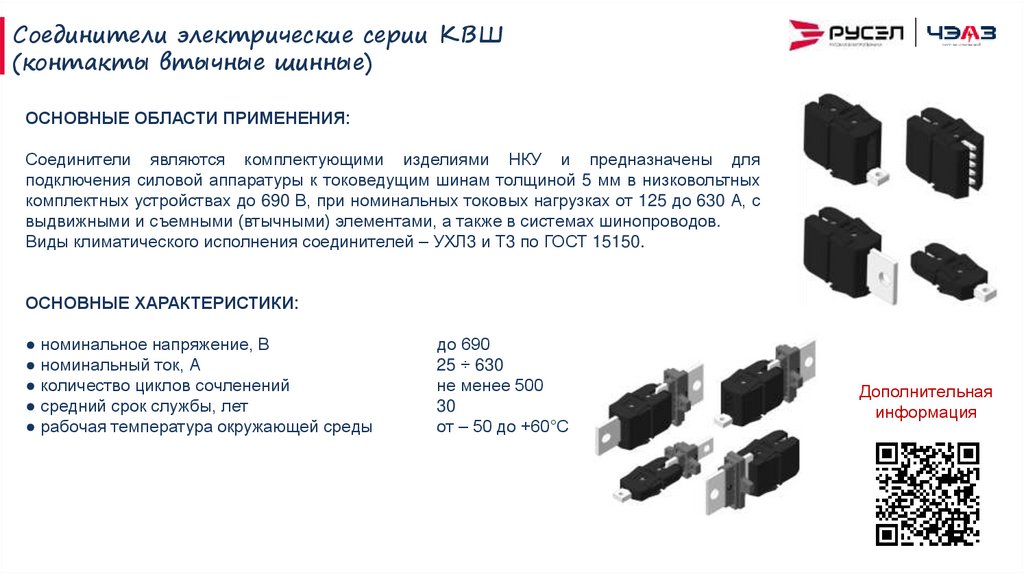

Соединители электрические серии КВШ
(контакты втычные шинные)
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
Соединители являются комплектующими изделиями НКУ и предназначены для
подключения силовой аппаратуры к токоведущим шинам толщиной 5 мм в низковольтных
комплектных устройствах до 690 В, при номинальных токовых нагрузках от 125 до 630 А, с
выдвижными и съемными (втычными) элементами, а также в системах шинопроводов.
Виды климатического исполнения соединителей – УХЛ3 и Т3 по ГОСТ 15150.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
● номинальное напряжение, В
● номинальный ток, А
● количество циклов сочленений
● средний срок службы, лет
● рабочая температура окружающей среды
до 690
25 ÷ 630
не менее 500
30
от – 50 до +60°С
Дополнительная
информация

43.

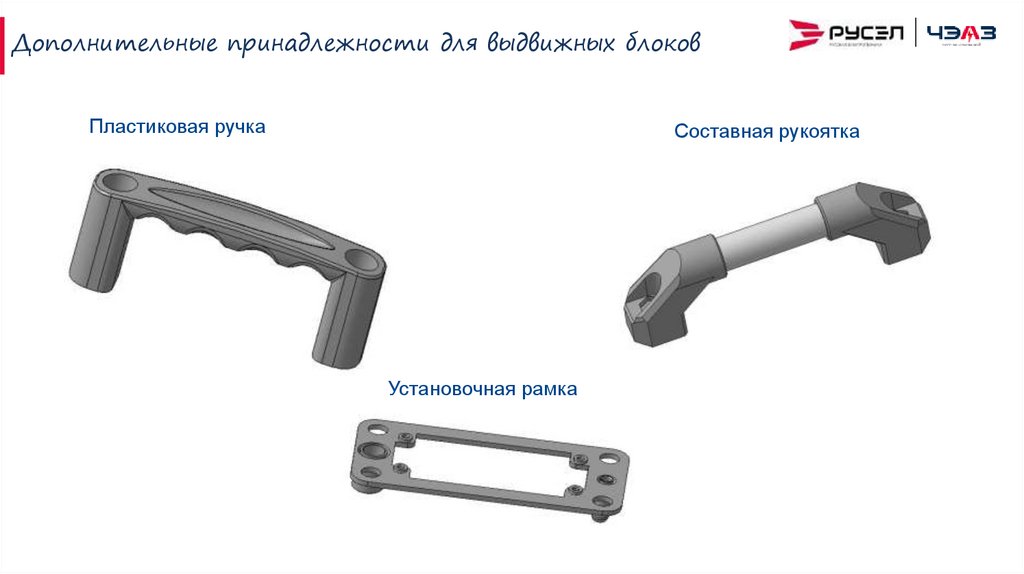

Дополнительные принадлежности для выдвижных блоков
Пластиковая ручка
Составная рукоятка
Установочная рамка

44.

Спасибо за внимание!
АО «ЧЭАЗ»
Россия, 428020,
Чувашская Республика
г. Чебоксары, пр. И. Яковлева, 5
cheaz@cheaz.ru
http://www.cheaz.ru

45.

45
