Дюбельная Техника. Продукция Собственного Производства

1.

ДЮБЕЛЬНАЯ
ТЕХНИКА
ПРОДУКЦИЯ СОБСТВЕННОГО ПРОИЗВОДСТВА
полнотелый
кирпич
пустотелый
кирпич
керамзитобетон
листовые
материалы
бетон
газобетон
камень
шлакоблок

2.

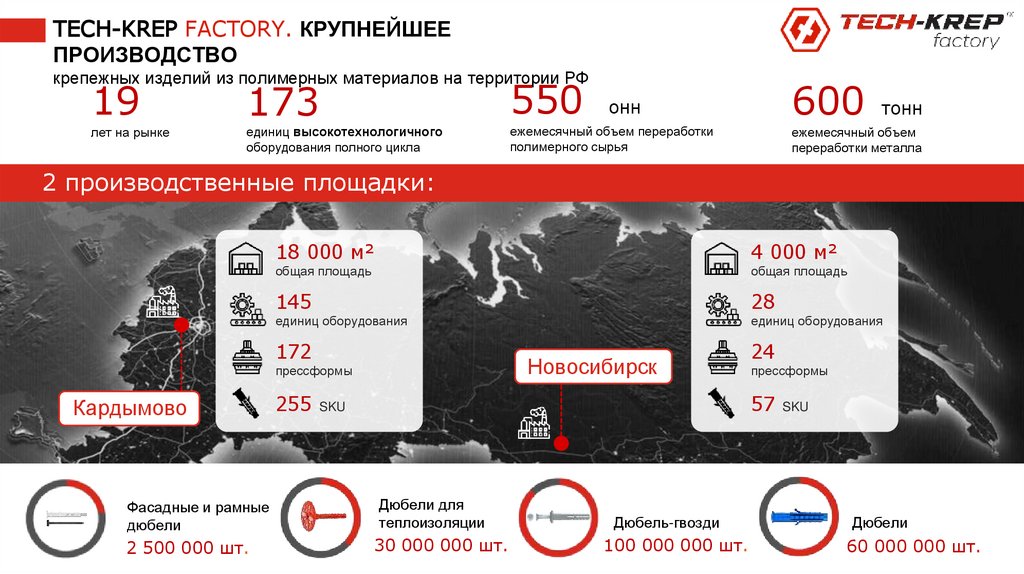

TECH-KREP FACTORY. КРУПНЕЙШЕЕ
ПРОИЗВОДСТВО
крепежных изделий из полимерных материалов на территории РФ
19
173
550 тонн
600 тонн
лет на рынке
единиц высокотехнологичного
оборудования полного цикла
ежемесячный объем переработки
полимерного сырья
ежемесячный объем
переработки металла
2 производственные площадки:
18 000 м²
4 000 м²
общая площадь
общая площадь
145
28
единиц оборудования
единиц оборудования
172
Новосибирск
прессформы
Кардымово
255 SKU
24
прессформы
57 SKU
Фасадные и рамные
дюбели
Дюбели для
теплоизоляции
Дюбель-гвозди
Дюбели
2 500 000 шт.
30 000 000 шт.
100 000 000 шт.
60 000 000 шт.

3.

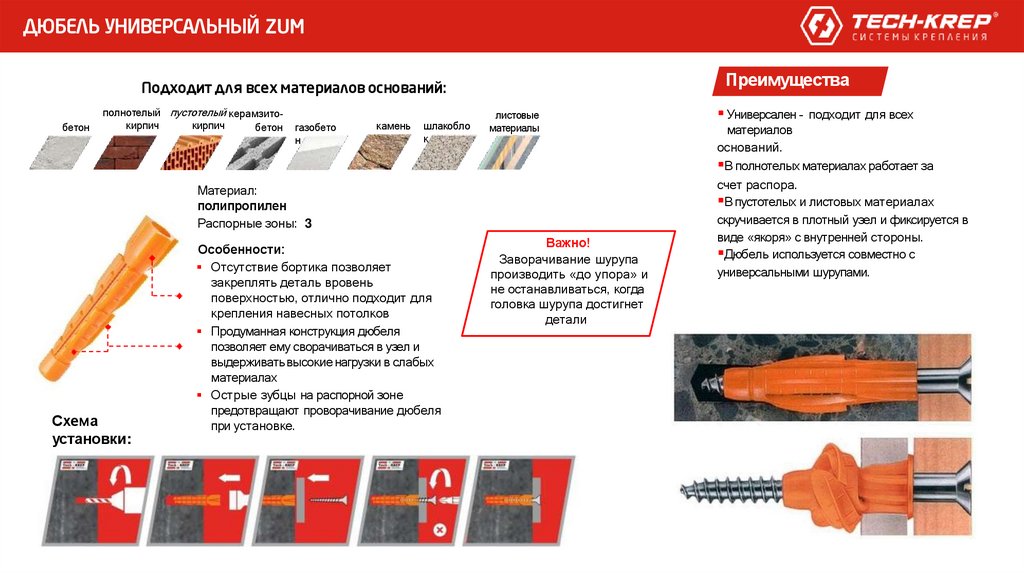

ДЮБЕЛЬ УНИВЕРСАЛЬНЫЙ ZUM
Подходит для всех материалов оснований:
бетон
полнотелый пустотелый керамзитокирпич
кирпич
бетон
газобето
н
камень
шлакобло
к
листовые
материалы
Материал:
полипропилен
Распорные зоны: 3
Схема
установки:
Особенности:
Отсутствие бортика позволяет
закреплять деталь вровень
поверхностью, отлично подходит для
крепления навесных потолков
Продуманная конструкция дюбеля
позволяет ему сворачиваться в узел и
выдерживатьвысокие нагрузки в слабых
материалах
Острые зубцы на распорной зоне
предотвращают проворачивание дюбеля
при установке.
Важно!
Заворачивание шурупа
производить «до упора» и
не останавливаться, когда
головка шурупа достигнет
детали
Преимущества
:
Универсален – подходит для всех
материалов
оснований.
В полнотелых материалах работает за
счет распора.
В пустотелых и листовых материалах
скручивается в плотный узел и фиксируется в
виде «якоря» с внутренней стороны.
Дюбель используется совместно с
универсальными шурупами.

4.

ДЮБЕЛЬ УНИВЕРСАЛЬНЫЙ TCHAPPAI (ЧАПАЙ)
Области применения и особенности:
ЦИЛИНДРИЧЕСКИЙ
БОРТИК
СТОПОРНЫЕ УСЫ
Предотвращает проваливания
дюбеля в монтажное
отверстие, а так же позволяет
закрепить деталь вровень
с поверхностью.
Предотвращают
прокручивание
дюбеля в пустотелых
материалах.
СТОПОРНЫЕ ШИПЫ
Исключают проворачивание
дюбеля при закручивании
в плотных материалах.
4 РАСПОРНЫЕ ЗОНЫ
Увеличивают площадь распора
дюбеля в отверстии за счет
равномерного четырехстороннего
Распределения.
УНИВЕРСАЛЕН
Монтаж во все типы
строительных
материалов (пустотелые,
полнотелые, листовые).
В пустотелых и листовых
материалах скручивается в плотный
узел и фиксируется в виде «якоря»
с внутренней стороны.
Материал: полипропилен
Распорные зоны: 4
Бортик: плоский цилиндрический
Схема установки:
Монтаж во все типы строительных
материалов (пустотелые, полнотелые,
листовые).
УНИВЕРСАЛЬНОЕ КРЕПЛЕНИЕ
ДЛЯ ВАШЕГО ДОМА

5.

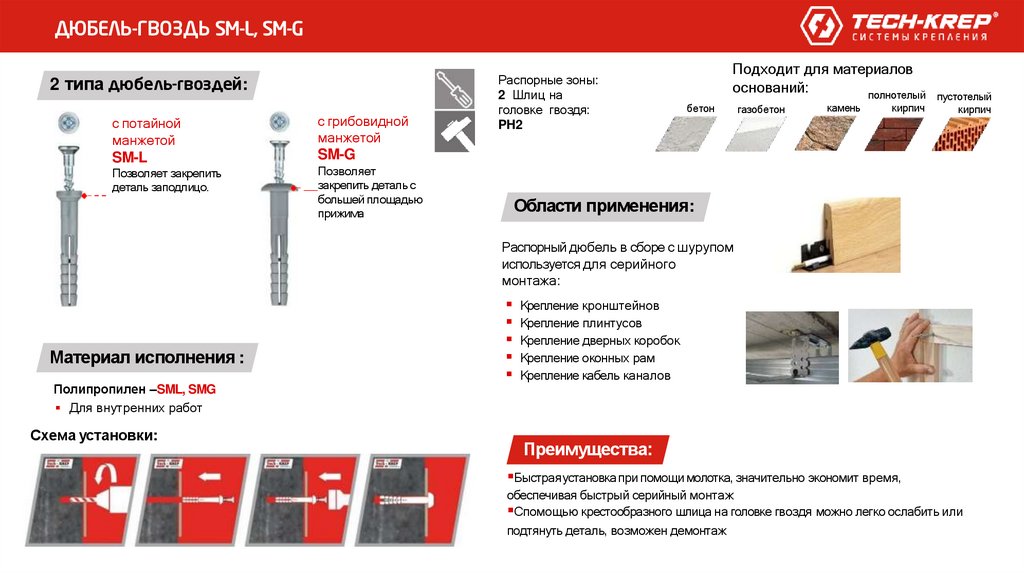

ДЮБЕЛЬ-ГВОЗДЬ SM-L, SM-G
2 типа дюбель-гвоздей:
с потайной
манжетой
с грибовидной
манжетой
SM-L
SM-G
Позволяет закрепить
деталь заподлицо.
Позволяет
закрепить деталь с
большей площадью
прижима
Распорные зоны:
2 Шлиц на
головке гвоздя:
PH2
Подходит для материалов
оснований:
полнотелый
бетон
газобетон
камень
кирпич
пустотелый
кирпич
Области применения:
Распорный дюбель в сборе с шурупом
используется для серийного
монтажа:
Материал исполнения :
Полипропилен –SML, SMG
Для внутренних работ
Схема установки:
Крепление кронштейнов
Крепление плинтусов
Крепление дверных коробок
Крепление оконных рам
Крепление кабель каналов
Преимущества:
Быстраяустановкапри помощи молотка, значительно экономит время,
обеспечивая быстрый серийный монтаж
Спомощью крестообразного шлица на головке гвоздя можно легко ослабить или
подтянуть деталь, возможен демонтаж

6.

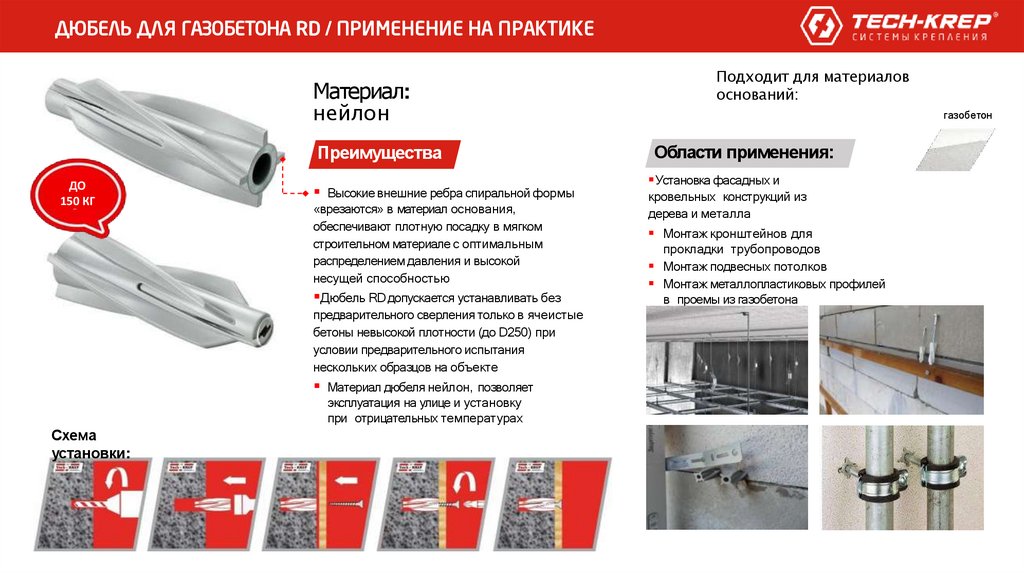

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА RD / ПРИМЕНЕНИЕ НА ПРАКТИКЕ
Материал:
нейлон
ДО
150 КГ
Преимущества
:
Высокие внешние ребра спиральной формы
«врезаются» в материал основания,
обеспечивают плотную посадку в мягком
строительном материале с оптимальным
распределением давления и высокой
несущей способностью
Дюбель RD допускается устанавливать без
предварительного сверления только в ячеистые
бетоны невысокой плотности (до D250) при
условии предварительного испытания
нескольких образцов на объекте
Материал дюбеля нейлон, позволяет
эксплуатация на улице и установку
при отрицательных температурах
Схема
установки:
Подходит для материалов
оснований:
газобетон
Области применения:
Установка фасадных и
кровельных конструкций из
дерева и металла
Монтаж кронштейнов для
прокладки трубопроводов
Монтаж подвесных потолков
Монтаж металлопластиковых профилей
в проемы из газобетона

7.

ДЮБЕЛЬ ДЛЯ ГИПСОКАРТОНА TNF
ДО 10 КГ
Материал:
полипропилен
Преимущества
:
Ребра жесткости предотвращают
проворачивание дюбеля
Допускается использовать с любым типом
шурупов (диаметр 3,5-4,0 мм)
Внутренние лепестки обеспечивают
правильный распор и высокую нагрузку
Подходит для материалов
оснований: ДСП гипсокартон
Создает упор за счет лопастей
Области
применения:
Крепление легких конструкций
Схема
установки:
(направляющие, полки, карнизы и пр.) к
тонкостенным основаниям:
гипсокартонным листам (ГКЛ),
гипсоволокнистым листам (ГВЛ), ДСП,
фанере и другим материалам.
Правила установки в
гипсокартон:
Сверлите отверстия на пониженной
скорости, чтобы не испортить лист с
внутренней стороны
Завинчивайте дюбели и шурупы ручной
отверткой или уменьшите крутящий момент
на
шуруповерте
Чтобы распределить нагрузку, увеличьте
количество точек крепления
фанера

8.

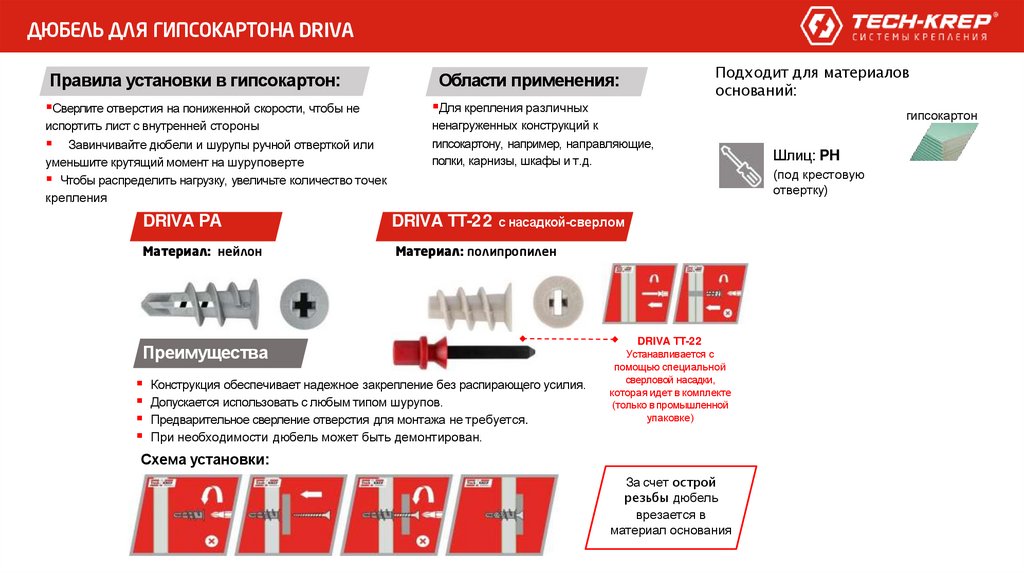

ДЮБЕЛЬ ДЛЯ ГИПСОКАРТОНА DRIVA
Правила установки в гипсокартон:
Области применения:
Сверлите отверстия на пониженной скорости, чтобы не
Для крепления различных
испортить лист с внутренней стороны
Завинчивайте дюбели и шурупы ручной отверткой или
уменьшите крутящий момент на шуруповерте
Чтобы распределить нагрузку, увеличьте количество точек
крепления
ненагруженных конструкций к
гипсокартону, например, направляющие,
полки, карнизы, шкафы и т.д.
DRIVA РА
DRIVA TT-22 с насадкой-сверлом
Материал: нейлон
Материал: полипропилен
Преимущества
:
Конструкция обеспечивает надежное закрепление без распирающего усилия.
Допускается использовать с любым типом шурупов.
Предварительное сверление отверстия для монтажа не требуется.
При необходимости дюбель может быть демонтирован.
Схема установки:
Подходит для материалов
оснований:
DRIVA TT-22
Устанавливается с
помощью специальной
сверловой насадки,
которая идет в комплекте
(только в промышленной
упаковке)
За счет острой
резьбы дюбель
врезается в
материал основания
гипсокартон
Шлиц: PH
(под крестовую
отвертку)

9.

ДЮБЕЛИ ДЛЯ
ТЕПЛОИЗОЛИЦИИ
АССОРТИМЕНТРАЯ ЛИНЕЙКА
2025

10.

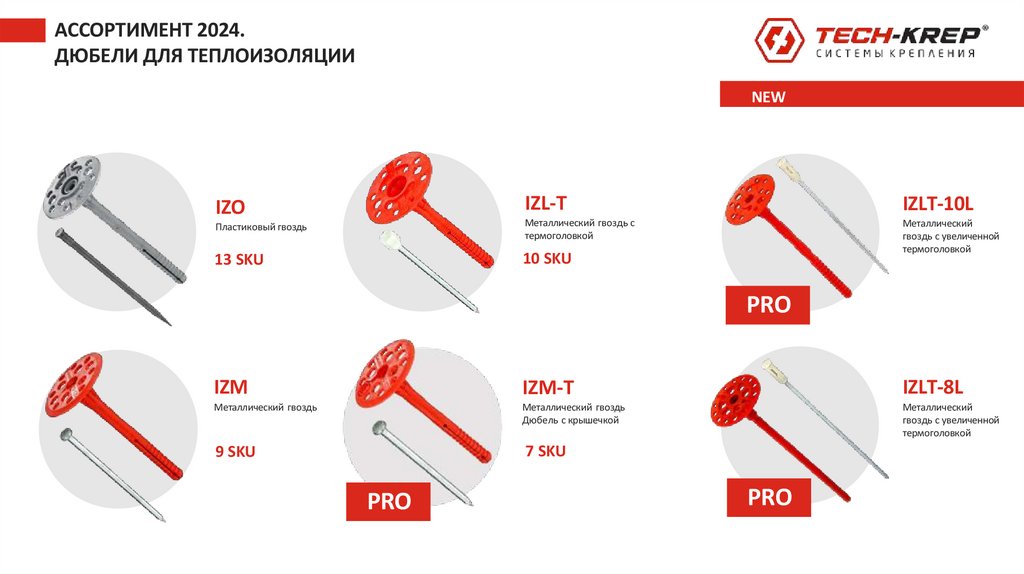

АССОРТИМЕНТ 2024.
ДЮБЕЛИ ДЛЯ ТЕПЛОИЗОЛЯЦИИ
NEW
IZL-T
IZLT-10L
Пластиковый гвоздь
Металлический гвоздь с
термоголовкой
13 SKU
10 SKU
Металлический
гвоздь с увеличенной
термоголовкой
IZO
PRO
IZM
IZM-T
IZLT-8L
Металлический гвоздь
Металлический гвоздь
Дюбель с крышечкой
Металлический
гвоздь с увеличенной
термоголовкой
9 SKU
7 SKU
PRO
PRO

11.

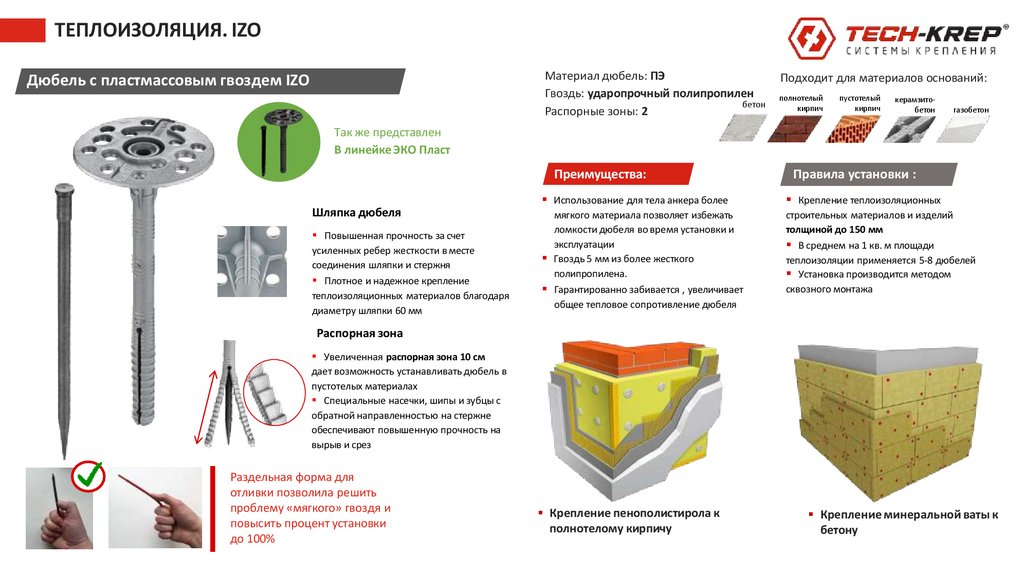

ТЕПЛОИЗОЛЯЦИЯ. IZO
Материал дюбель: ПЭ
Гвоздь: ударопрочный полипропилен
бетон
Распорные зоны: 2
Дюбель с пластмассовым гвоздем IZO
Подходит для материалов оснований:
полнотелый
кирпич
пустотелый
кирпич
керамзитобетон
газобетон
Так же представлен
В линейке ЭКО Пласт
Преимущества:
Шляпка дюбеля
Повышенная прочность за счет
усиленных ребер жесткости в месте
соединения шляпки и стержня
Плотное и надежное крепление
теплоизоляционных материалов благодаря
диаметру шляпки 60 мм
Правила установки :
Использование для тела анкера более
Крепление теплоизоляционных
мягкого материала позволяет избежать
ломкости дюбеля во время установки и
эксплуатации
Гвоздь 5 мм из более жесткого
полипропилена.
Гарантированно забивается , увеличивает
общее тепловое сопротивление дюбеля
строительных материалов и изделий
толщиной до 150 мм
В среднем на 1 кв. м площади
теплоизоляции применяется 5-8 дюбелей
Установка производится методом
сквозного монтажа
Распорная зона
Увеличенная распорная зона 10 см
дает возможность устанавливать дюбель в
пустотелых материалах
Специальные насечки, шипы и зубцы с
обратной направленностью на стержне
обеспечивают повышенную прочность на
вырыв и срез
Раздельная форма для
отливки позволила решить
проблему «мягкого» гвоздя и
повысить процент установки
до 100%
Крепление пенополистирола к
полнотелому кирпичу
Крепление минеральной ваты к
бетону

12.

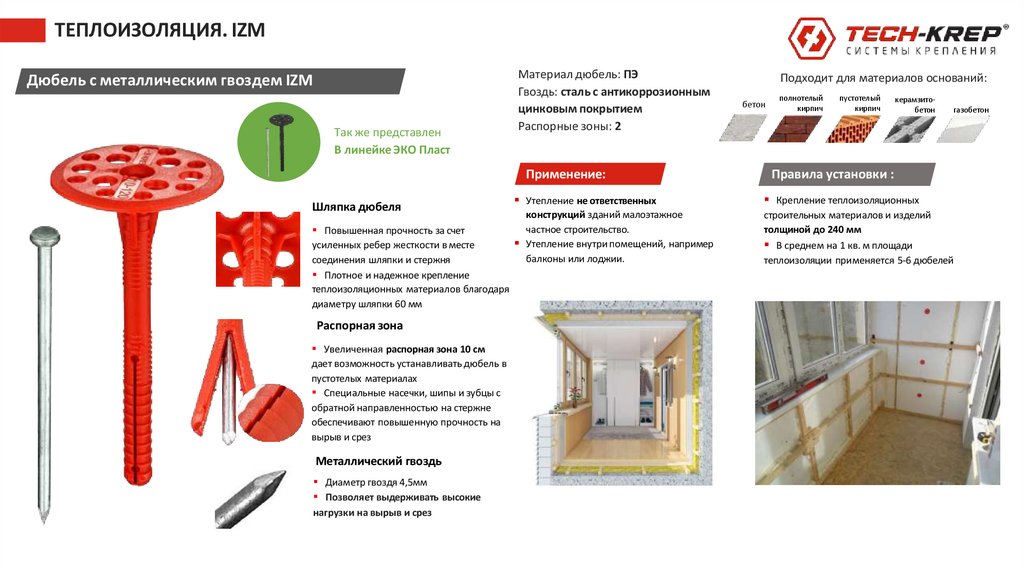

ТЕПЛОИЗОЛЯЦИЯ. IZМ
Дюбель с металлическим гвоздем IZМ
Так же представлен
В линейке ЭКО Пласт
Материал дюбель: ПЭ
Гвоздь: сталь с антикоррозионным
цинковым покрытием
Распорные зоны: 2
Применение:
Шляпка дюбеля
Повышенная прочность за счет
усиленных ребер жесткости в месте
соединения шляпки и стержня
Плотное и надежное крепление
теплоизоляционных материалов благодаря
диаметру шляпки 60 мм
Распорная зона
Увеличенная распорная зона 10 см
дает возможность устанавливать дюбель в
пустотелых материалах
Специальные насечки, шипы и зубцы с
обратной направленностью на стержне
обеспечивают повышенную прочность на
вырыв и срез
Металлический гвоздь
Диаметр гвоздя 4,5мм
Позволяет выдерживать высокие
нагрузки на вырыв и срез
Подходит для материалов оснований:
бетон
полнотелый
кирпич
пустотелый
кирпич
керамзитобетон
газобетон
Правила установки :
Утепление не ответственных
Крепление теплоизоляционных
конструкций зданий малоэтажное
частное строительство.
Утепление внутри помещений, например
балконы или лоджии.
строительных материалов и изделий
толщиной до 240 мм
В среднем на 1 кв. м площади
теплоизоляции применяется 5-6 дюбелей

13.

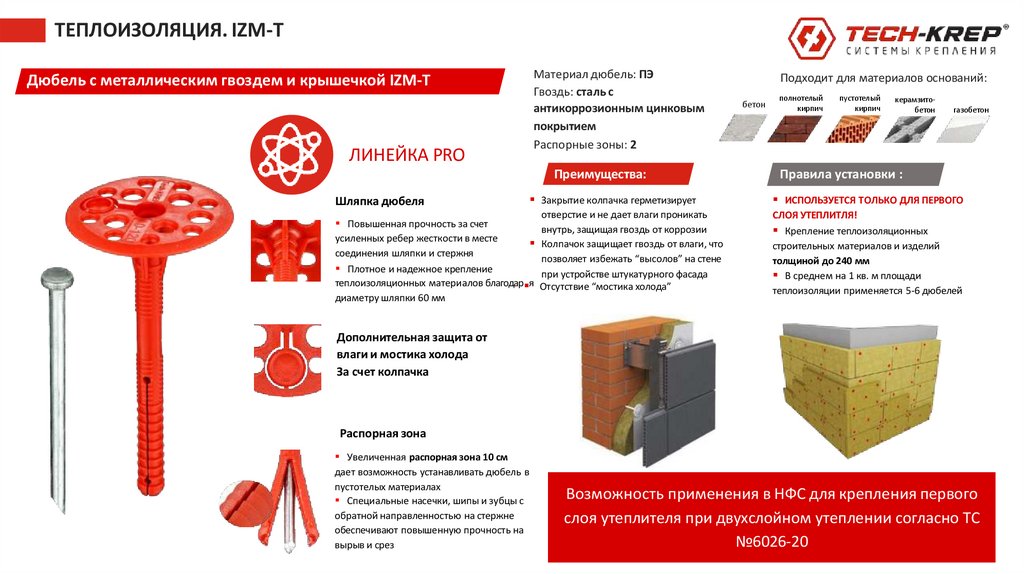

ТЕПЛОИЗОЛЯЦИЯ. IZМ-Т
Материал дюбель: ПЭ
Гвоздь: сталь с
антикоррозионным цинковым
покрытием
Распорные зоны: 2
Дюбель с металлическим гвоздем и крышечкой IZМ-Т
ЛИНЕЙКА PRO
Преимущества:
Шляпка дюбеля
Закрытие колпачка герметизирует
отверстие и не дает влаги проникать
Повышенная прочность за счет
внутрь, защищая гвоздь от коррозии
усиленных ребер жесткости в месте
Колпачок защищает гвоздь от влаги, что
соединения шляпки и стержня
позволяет избежать “высолов” на стене
Плотное и надежное крепление
при устройстве штукатурного фасада
теплоизоляционных материалов благодар я Отсутствие “мостика холода”
диаметру шляпки 60 мм
Подходит для материалов оснований:
бетон
полнотелый
кирпич
пустотелый
кирпич
керамзитобетон
газобетон
Правила установки :
ИСПОЛЬЗУЕТСЯ ТОЛЬКО ДЛЯ ПЕРВОГО
СЛОЯ УТЕПЛИТЛЯ!
Крепление теплоизоляционных
строительных материалов и изделий
толщиной до 240 мм
В среднем на 1 кв. м площади
теплоизоляции применяется 5-6 дюбелей
Дополнительная защита от
влаги и мостика холода
За счет колпачка
Распорная зона
Увеличенная распорная зона 10 см
дает возможность устанавливать дюбель в
пустотелых материалах
Специальные насечки, шипы и зубцы с
обратной направленностью на стержне
обеспечивают повышенную прочность на
вырыв и срез
Возможность применения в НФС для крепления первого
слоя утеплителя при двухслойном утеплении согласно ТС
№6026-20

14.

ТЕПЛОИЗОЛЯЦИЯ. IZL-T
Дюбель с металлическим гвоздем и термоголовкой IZL-T
Шляпка дюбеля
Повышенная прочность за счет
усиленных ребер жесткости в месте
соединения шляпки и стержня
Плотное и надежное крепление
теплоизоляционных материалов
благодаря диаметру шляпки 60 мм
Распорная зона
Увеличенная распорная зона 10 см
дает возможность устанавливать дюбель
в пустотелых материалах
Специальные насечки, шипы и зубцы с
обратной направленностью на стержне
обеспечивают повышенную прочность на
вырыв и срез
Термоголовка
Термоголовка гвоздя обеспечивает
терморазрыв между фасадной частью
конструкции и внешней средой,
защищая стены здания от образования
«мостиков холода».
Металлический гвоздь
Диаметр гвоздя 4,5мм
Позволяет выдерживать высокие
нагрузки на вырыв и срез
Материал дюбель: ПЭ
Гвоздь: сталь с
антикоррозионным цинковым
покрытием
Термоголовка: полиамид
Распорные зоны: 2
Подходит для материалов оснований:
бетон
Применение:
полнотелый
кирпич
пустотелый
кирпич
керамзитобетон
газобетон
Правила установки :
Применяется для фиксации
Для фиксации теплоизоляционных
теплоизоляционных материалов внутри и
снаружи зданий, высотностью более 6
метров
Наличие термоголовки на шляпке гвоздя
защищает штукатурные фасады от
возникновения конденсата, из-за
перепада температур и последующего их
разрушения от воздействия влаги
строительных материалов и изделий
толщиной до 240 мм.
В среднем на 1 кв. м площади
теплоизоляции необходимо применять 5-8
дюбелей
ПОДХОДИТ ДЛЯ ДВУХ СЛОЕВ УТЕПЛИТЛЯ!

15.

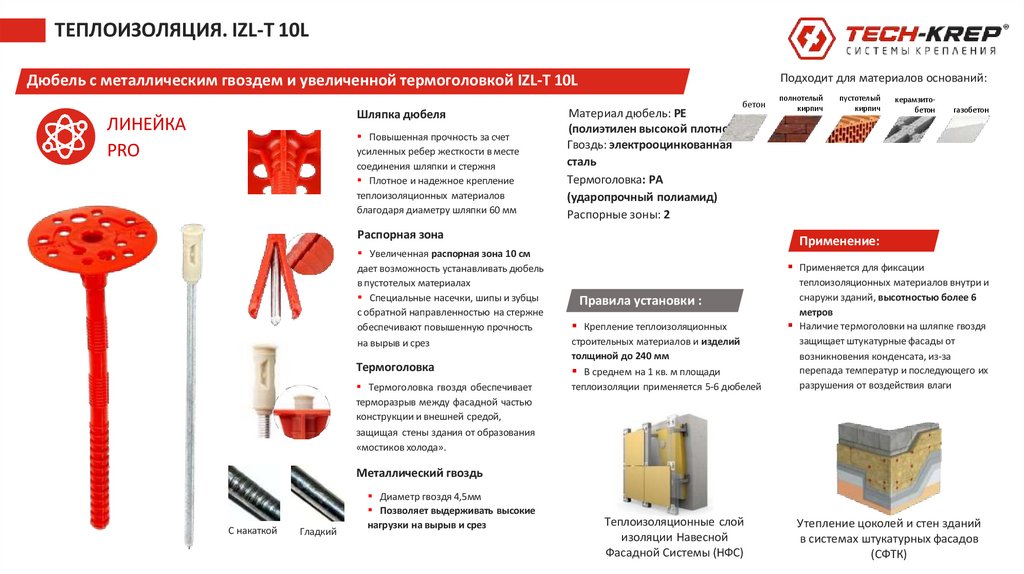

ТЕПЛОИЗОЛЯЦИЯ. IZL-T 10L
Подходит для материалов оснований:
Дюбель с металлическим гвоздем и увеличенной термоголовкой IZL-T 10L
Шляпка дюбеля
ЛИНЕЙКА
PRO
Повышенная прочность за счет
усиленных ребер жесткости в месте
соединения шляпки и стержня
Плотное и надежное крепление
теплоизоляционных материалов
благодаря диаметру шляпки 60 мм
бетон
Материал дюбель: PE
(полиэтилен высокой плотности)
Гвоздь: электрооцинкованная
сталь
Термоголовка: РА
(ударопрочный полиамид)
Распорные зоны: 2
Распорная зона
Увеличенная распорная зона 10 см
дает возможность устанавливать дюбель
в пустотелых материалах
Специальные насечки, шипы и зубцы
с обратной направленностью на стержне
обеспечивают повышенную прочность
на вырыв и срез
Термоголовка
Термоголовка гвоздя обеспечивает
терморазрыв между фасадной частью
конструкции и внешней средой,
защищая стены здания от образования
«мостиков холода».
полнотелый
кирпич
пустотелый
кирпич
керамзитобетон
газобетон
Применение:
Применяется для фиксации
Правила установки :
Крепление теплоизоляционных
строительных материалов и изделий
толщиной до 240 мм
В среднем на 1 кв. м площади
теплоизоляции применяется 5-6 дюбелей
теплоизоляционных материалов внутри и
снаружи зданий, высотностью более 6
метров
Наличие термоголовки на шляпке гвоздя
защищает штукатурные фасады от
возникновения конденсата, из-за
перепада температур и последующего их
разрушения от воздействия влаги
Металлический гвоздь
С накаткой
Гладкий
Диаметр гвоздя 4,5мм
Позволяет выдерживать высокие
нагрузки на вырыв и срез
Теплоизоляционные слой
изоляции Навесной
Фасадной Системы (НФС)
Утепление цоколей и стен зданий
в системах штукатурных фасадов
(СФТК)

16.

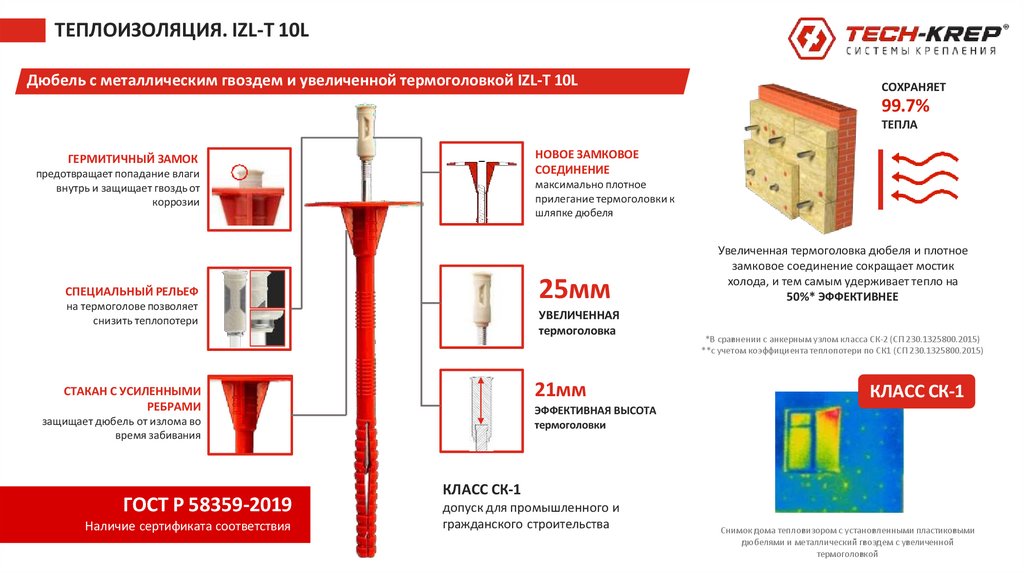

ТЕПЛОИЗОЛЯЦИЯ. IZL-T 10L
Дюбель с металлическим гвоздем и увеличенной термоголовкой IZL-T 10L
СОХРАНЯЕТ
99.7%
ТЕПЛА
НОВОЕ ЗАМКОВОЕ
СОЕДИНЕНИЕ
ГЕРМИТИЧНЫЙ ЗАМОК
предотвращает попадание влаги
внутрь и защищает гвоздь от
коррозии
максимально плотное
прилегание термоголовки к
шляпке дюбеля
25мм
СПЕЦИАЛЬНЫЙ РЕЛЬЕФ
на термоголове позволяет
снизить теплопотери
УВЕЛИЧЕННАЯ
термоголовка
21мм
СТАКАН С УСИЛЕННЫМИ
РЕБРАМИ
Наличие сертификата соответствия
*В сравнении с анкерным узлом класса СК-2 (СП 230.1325800.2015)
**с учетом коэффициента теплопотери по СК1 (СП 230.1325800.2015)
КЛАСС СК-1
ЭФФЕКТИВНАЯ ВЫСОТА
термоголовки
защищает дюбель от излома во
время забивания
ГОСТ Р 58359-2019
Увеличенная термоголовка дюбеля и плотное
замковое соединение сокращает мостик
холода, и тем самым удерживает тепло на
50%* ЭФФЕКТИВНЕЕ
КЛАСС СК-1
допуск для промышленного и
гражданского строительства
Снимок дома тепловизором с установленными пластиковыми
дюбелями и металлический гвоздем с увеличенной
термоголовкой

17.

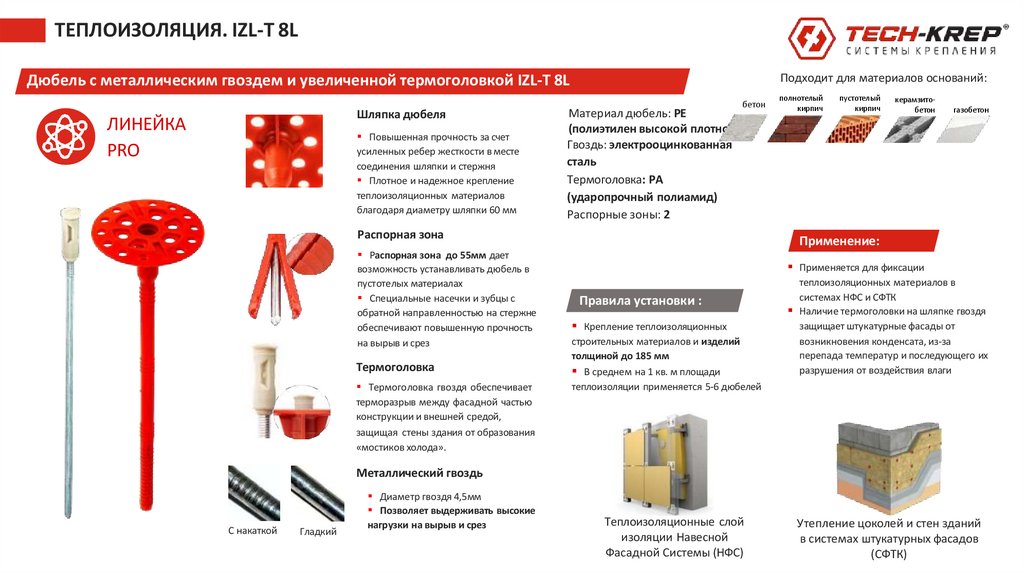

ТЕПЛОИЗОЛЯЦИЯ. IZL-T 8L
Подходит для материалов оснований:
Дюбель с металлическим гвоздем и увеличенной термоголовкой IZL-T 8L
Шляпка дюбеля
ЛИНЕЙКА
PRO
Повышенная прочность за счет
усиленных ребер жесткости в месте
соединения шляпки и стержня
Плотное и надежное крепление
теплоизоляционных материалов
благодаря диаметру шляпки 60 мм
бетон
Материал дюбель: PE
(полиэтилен высокой плотности)
Гвоздь: электрооцинкованная
сталь
Термоголовка: РА
(ударопрочный полиамид)
Распорные зоны: 2
Распорная зона
Распорная зона до 55мм дает
возможность устанавливать дюбель в
пустотелых материалах
Специальные насечки и зубцы с
обратной направленностью на стержне
обеспечивают повышенную прочность
на вырыв и срез
Термоголовка
Термоголовка гвоздя обеспечивает
терморазрыв между фасадной частью
конструкции и внешней средой,
защищая стены здания от образования
«мостиков холода».
полнотелый
кирпич
пустотелый
кирпич
керамзитобетон
газобетон
Применение:
Применяется для фиксации
Правила установки :
Крепление теплоизоляционных
строительных материалов и изделий
толщиной до 185 мм
В среднем на 1 кв. м площади
теплоизоляции применяется 5-6 дюбелей
теплоизоляционных материалов в
системах НФС и СФТК
Наличие термоголовки на шляпке гвоздя
защищает штукатурные фасады от
возникновения конденсата, из-за
перепада температур и последующего их
разрушения от воздействия влаги
Металлический гвоздь
С накаткой
Гладкий
Диаметр гвоздя 4,5мм
Позволяет выдерживать высокие
нагрузки на вырыв и срез
Теплоизоляционные слой
изоляции Навесной
Фасадной Системы (НФС)
Утепление цоколей и стен зданий
в системах штукатурных фасадов
(СФТК)

18.

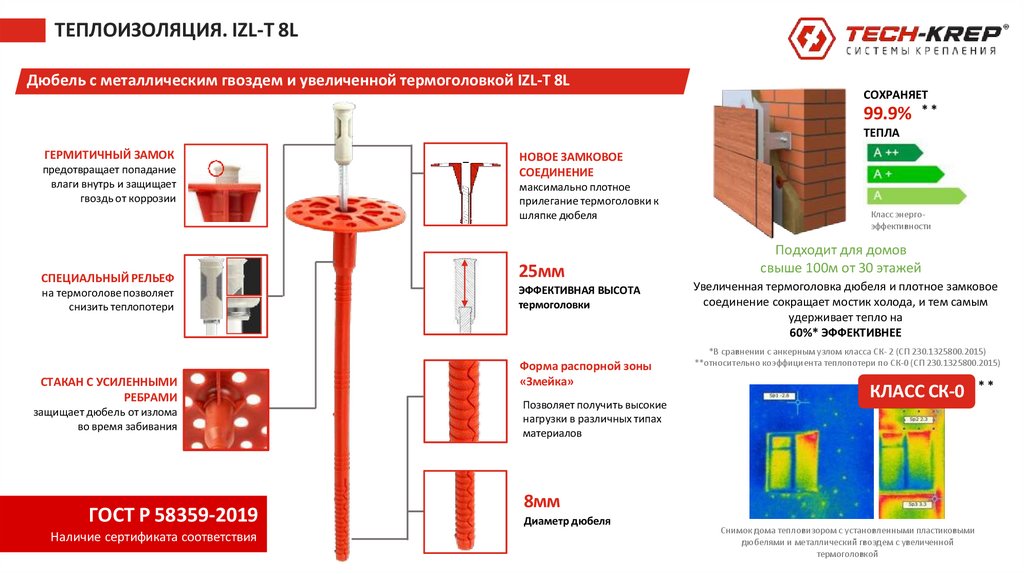

ТЕПЛОИЗОЛЯЦИЯ. IZL-T 8L
Дюбель с металлическим гвоздем и увеличенной термоголовкой IZL-T 8L
СОХРАНЯЕТ
99.9% * *
ТЕПЛА
ГЕРМИТИЧНЫЙ ЗАМОК
предотвращает попадание
влаги внутрь и защищает
гвоздь от коррозии
НОВОЕ ЗАМКОВОЕ
СОЕДИНЕНИЕ
максимально плотное
прилегание термоголовки к
шляпке дюбеля
СПЕЦИАЛЬНЫЙ РЕЛЬЕФ
25мм
на термоголове позволяет
снизить теплопотери
ЭФФЕКТИВНАЯ ВЫСОТА
термоголовки
СТАКАН С УСИЛЕННЫМИ
РЕБРАМИ
защищает дюбель от излома
во время забивания
ГОСТ Р 58359-2019
Наличие сертификата соответствия
Форма распорной зоны
«Змейка»
Позволяет получить высокие
нагрузки в различных типах
материалов
Класс энергоэффективности
Подходит для домов
свыше 100м от 30 этажей
Увеличенная термоголовка дюбеля и плотное замковое
соединение сокращает мостик холода, и тем самым
удерживает тепло на
60%* ЭФФЕКТИВНЕЕ
*В сравнении с анкерным узлом класса СК- 2 (СП 230.1325800.2015)
**относительно коэффициента теплопотери по СК-0 (СП 230.1325800.2015)
КЛАСС СК-0
8мм
Диаметр дюбеля
Снимок дома тепловизором с установленными пластиковыми
дюбелями и металлический гвоздем с увеличенной
термоголовкой
**

19.

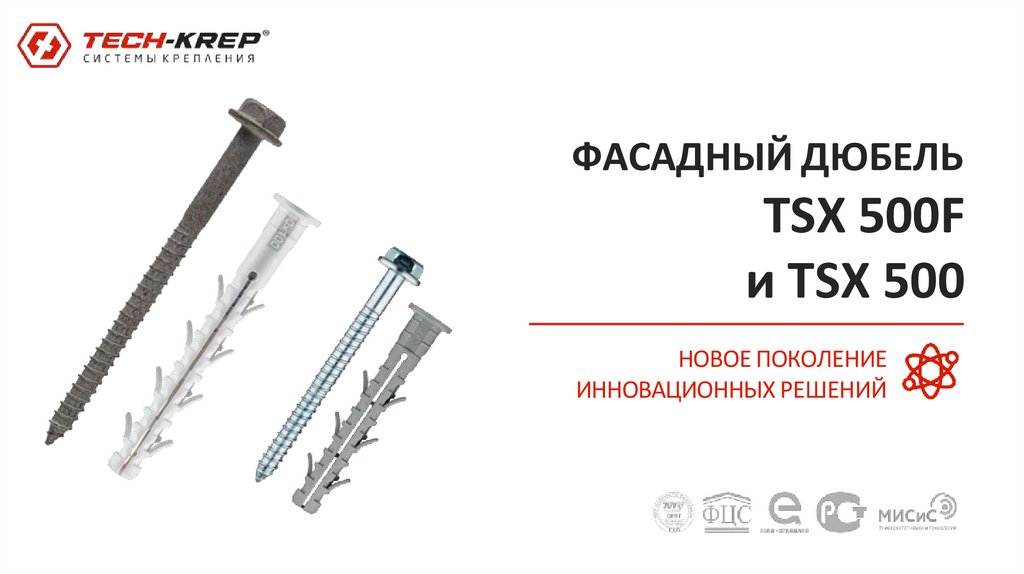

ФАСАДНЫЙ ДЮБЕЛЬ
TSX 500F
и TSX 500
НОВОЕ ПОКОЛЕНИЕ
ИННОВАЦИОННЫХ РЕШЕНИЙ

20.

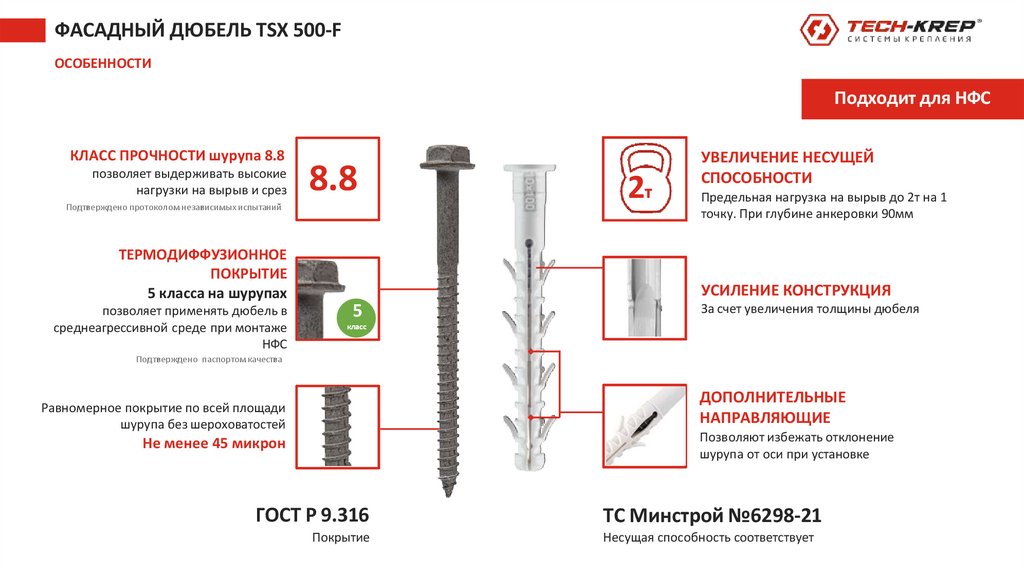

ФАСАДНЫЙ ДЮБЕЛЬ TSX 500-F
ОСОБЕННОСТИ
Подходит для НФС
КЛАСС ПРОЧНОСТИ шурупа 8.8
позволяет выдерживать высокие
нагрузки на вырыв и срез
8.8
Подтверждено протоколом независимых испытаний
ТЕРМОДИФФУЗИОННОЕ
ПОКРЫТИЕ
5 класса на шурупах
позволяет применять дюбель в
среднеагрессивной среде при монтаже
НФС
2т
УВЕЛИЧЕНИЕ НЕСУЩЕЙ
СПОСОБНОСТИ
Предельная нагрузка на вырыв до 2т на 1
точку. При глубине анкеровки 90мм
УСИЛЕНИЕ КОНСТРУКЦИЯ
5
За счет увеличения толщины дюбеля
класс
Подтверждено паспортом качества
ДОПОЛНИТЕЛЬНЫЕ
НАПРАВЛЯЮЩИЕ
Равномерное покрытие по всей площади
шурупа без шероховатостей
Позволяют избежать отклонение
шурупа от оси при установке
Не менее 45 микрон
ГОСТ Р 9.316
ТС Минстрой №6298-21
Покрытие
Несущая способность соответствует

21.

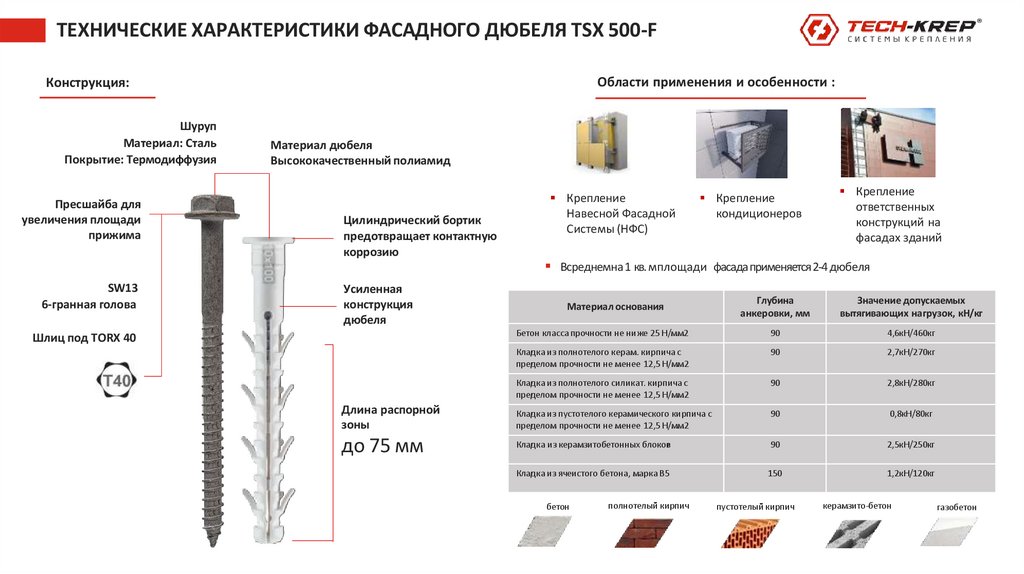

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАСАДНОГО ДЮБЕЛЯ TSX 500-F
Области применения и особенности :
Конструкция:
Шуруп
Материал: Сталь
Покрытие: Термодиффузия
Пресшайба для
увеличения площади
прижима
SW13
6-гранная голова
Материал дюбеля
Высококачественный полиамид
Цилиндрический бортик
предотвращает контактную
коррозию
Усиленная
конструкция
дюбеля
Крепление
Навесной Фасадной
Системы (НФС)
Крепление
кондиционеров
Крепление
ответственных
конструкций на
фасадах зданий
Всреднемна 1 кв.мплощади фасадаприменяется2-4 дюбеля
Глубина
анкеровки, мм
Значение допускаемых
вытягивающих нагрузок, кН/кг
Бетон класса прочности не ниже 25 Н/мм2
90
4,6кН/460кг
Кладка из полнотелого керам. кирпича с
пределом прочности не менее 12,5 Н/мм2
90
2,7кН/270кг
Кладка из полнотелого силикат. кирпича с
пределом прочности не менее 12,5 Н/мм2
90
2,8кН/280кг
Длина распорной
зоны
Кладка из пустотелого керамического кирпича с
пределом прочности не менее 12,5 Н/мм2
90
0,8кН/80кг
до 75 мм
Кладка из керамзитобетонных блоков
90
2,5кН/250кг
Кладка из ячеистого бетона, марка В5
150
1,2кН/120кг
Шлиц под TORX 40
Материал основания
бетон
полнотелый кирпич
пустотелый кирпич
керамзито-бетон
газобетон

22.

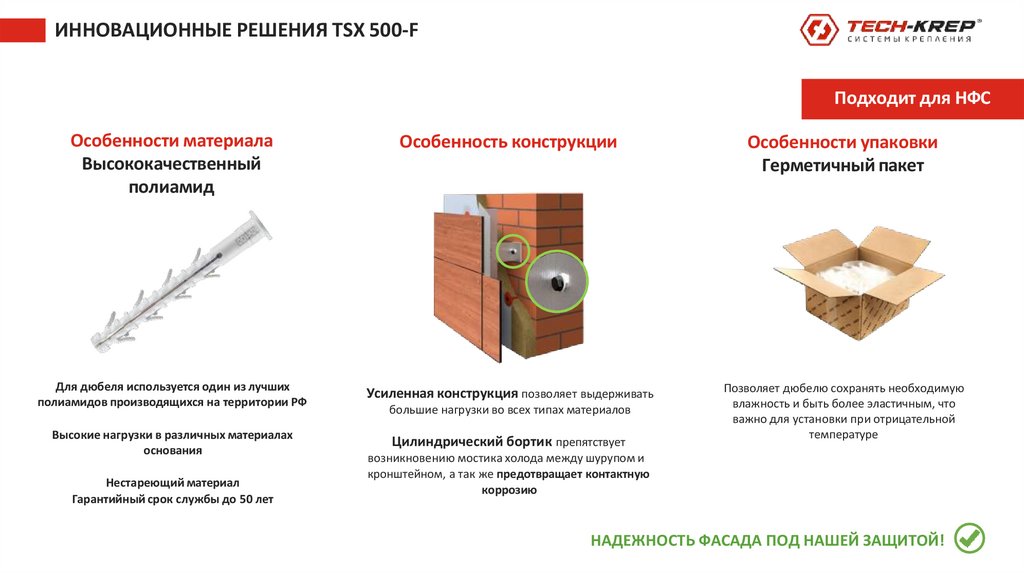

ИННОВАЦИОННЫЕ РЕШЕНИЯ TSX 500-F
Подходит для НФС
Особенности материала
Высококачественный
полиамид
Особенность конструкции
Особенности упаковки
Герметичный пакет
Для дюбеля используется один из лучших
полиамидов производящихся на территории РФ
Усиленная конструкция позволяет выдерживать
Высокие нагрузки в различных материалах
основания
Цилиндрический бортик препятствует
Позволяет дюбелю сохранять необходимую
влажность и быть более эластичным, что
важно для установки при отрицательной
температуре
Нестареющий материал
Гарантийный срок службы до 50 лет
большие нагрузки во всех типах материалов
возникновению мостика холода между шурупом и
кронштейном, а так же предотвращает контактную
коррозию
НАДЕЖНОСТЬ ФАСАДА ПОД НАШЕЙ ЗАЩИТОЙ!

23.

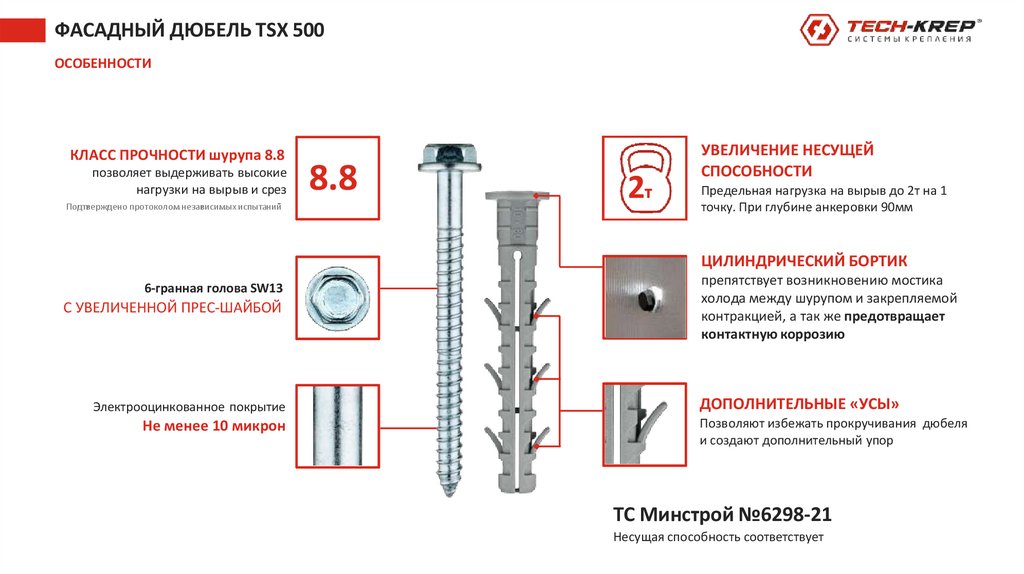

ФАСАДНЫЙ ДЮБЕЛЬ TSX 500
ОСОБЕННОСТИ
КЛАСС ПРОЧНОСТИ шурупа 8.8
позволяет выдерживать высокие
нагрузки на вырыв и срез
Подтверждено протоколом независимых испытаний
8.8
2т
УВЕЛИЧЕНИЕ НЕСУЩЕЙ
СПОСОБНОСТИ
Предельная нагрузка на вырыв до 2т на 1
точку. При глубине анкеровки 90мм
ЦИЛИНДРИЧЕСКИЙ БОРТИК
6-гранная голова SW13
С УВЕЛИЧЕННОЙ ПРЕС-ШАЙБОЙ
Электрооцинкованное покрытие
Не менее 10 микрон
препятствует возникновению мостика
холода между шурупом и закрепляемой
контракцией, а так же предотвращает
контактную коррозию
ДОПОЛНИТЕЛЬНЫЕ «УСЫ»
Позволяют избежать прокручивания дюбеля
и создают дополнительный упор
ТС Минстрой №6298-21
Несущая способность соответствует

24.

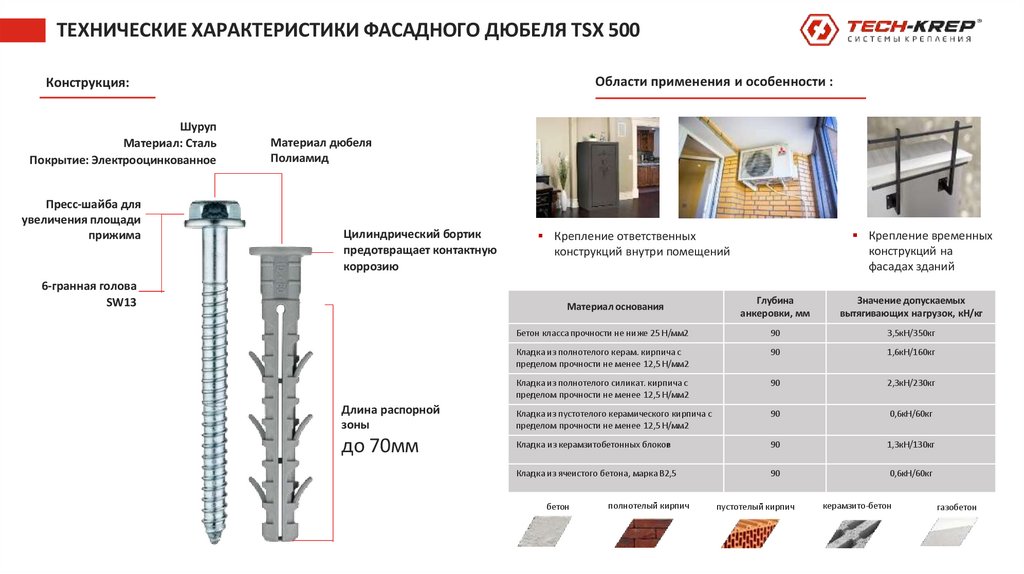

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАСАДНОГО ДЮБЕЛЯ TSX 500
Области применения и особенности :
Конструкция:
Шуруп
Материал: Сталь
Покрытие: Электрооцинкованное
Пресс-шайба для
увеличения площади
прижима
Материал дюбеля
Полиамид
Цилиндрический бортик
предотвращает контактную
коррозию
6-гранная голова
SW13
Крепление временных
конструкций на
фасадах зданий
Крепление ответственных
конструкций внутри помещений
Глубина
анкеровки, мм
Значение допускаемых
вытягивающих нагрузок, кН/кг
Бетон класса прочности не ниже 25 Н/мм2
90
3,5кН/350кг
Кладка из полнотелого керам. кирпича с
пределом прочности не менее 12,5 Н/мм2
90
1,6кН/160кг
Кладка из полнотелого силикат. кирпича с
пределом прочности не менее 12,5 Н/мм2
90
2,3кН/230кг
Длина распорной
зоны
Кладка из пустотелого керамического кирпича с
пределом прочности не менее 12,5 Н/мм2
90
0,6кН/60кг
до 70мм
Кладка из керамзитобетонных блоков
90
1,3кН/130кг
Кладка из ячеистого бетона, марка В2,5
90
0,6кН/60кг
Материал основания
бетон
полнотелый кирпич
пустотелый кирпич
керамзито-бетон
газобетон

25.

ХИМИЧЕСКИЕ АНКЕРЫ
и АКСЕССУАРЫ
АССОРТИМЕНТНАЯ ЛИНЕЙКА
2025

26.

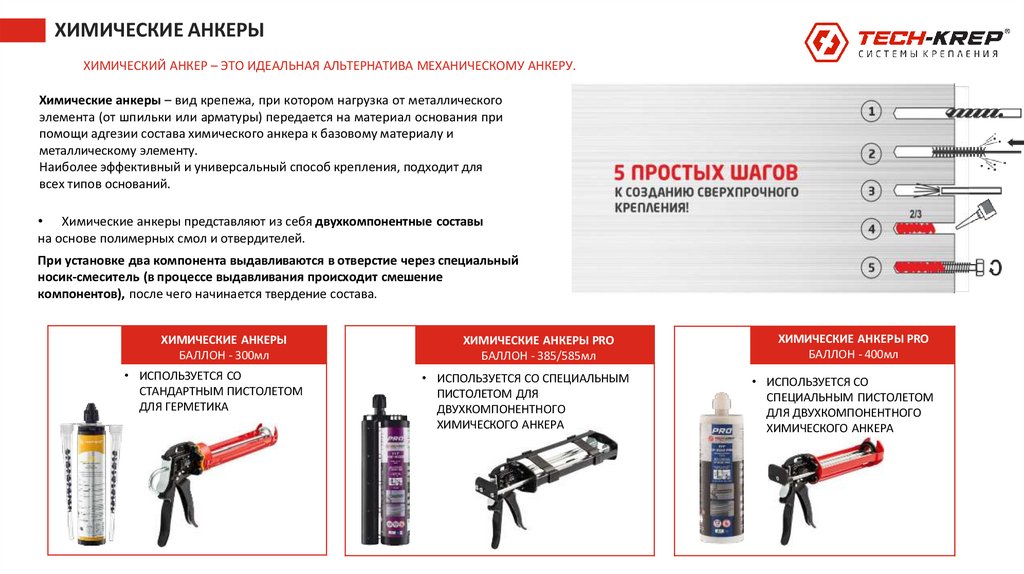

ХИМИЧЕСКИЕ АНКЕРЫ
ХИМИЧЕСКИЙ АНКЕР – ЭТО ИДЕАЛЬНАЯ АЛЬТЕРНАТИВА МЕХАНИЧЕСКОМУ АНКЕРУ.
Химические анкеры – вид крепежа, при котором нагрузка от металлического
элемента (от шпильки или арматуры) передается на материал основания при
помощи адгезии состава химического анкера к базовому материалу и
металлическому элементу.
Наиболее эффективный и универсальный способ крепления, подходит для
всех типов оснований.
• Химические анкеры представляют из себя двухкомпонентные составы
на основе полимерных смол и отвердителей.
При установке два компонента выдавливаются в отверстие через специальный
носик-смеситель (в процессе выдавливания происходит смешение
компонентов), после чего начинается твердение состава.
ХИМИЧЕСКИЕ АНКЕРЫ
БАЛЛОН - 300мл
• ИСПОЛЬЗУЕТСЯ СО
СТАНДАРТНЫМ ПИСТОЛЕТОМ
ДЛЯ ГЕРМЕТИКА
ХИМИЧЕСКИЕ АНКЕРЫ PRO
БАЛЛОН - 385/585мл
• ИСПОЛЬЗУЕТСЯ СО СПЕЦИАЛЬНЫМ
ПИСТОЛЕТОМ ДЛЯ
ДВУХКОМПОНЕНТНОГО
ХИМИЧЕСКОГО АНКЕРА
ХИМИЧЕСКИЕ АНКЕРЫ PRO
БАЛЛОН - 400мл
• ИСПОЛЬЗУЕТСЯ СО
СПЕЦИАЛЬНЫМ ПИСТОЛЕТОМ
ДЛЯ ДВУХКОМПОНЕНТНОГО
ХИМИЧЕСКОГО АНКЕРА

27.

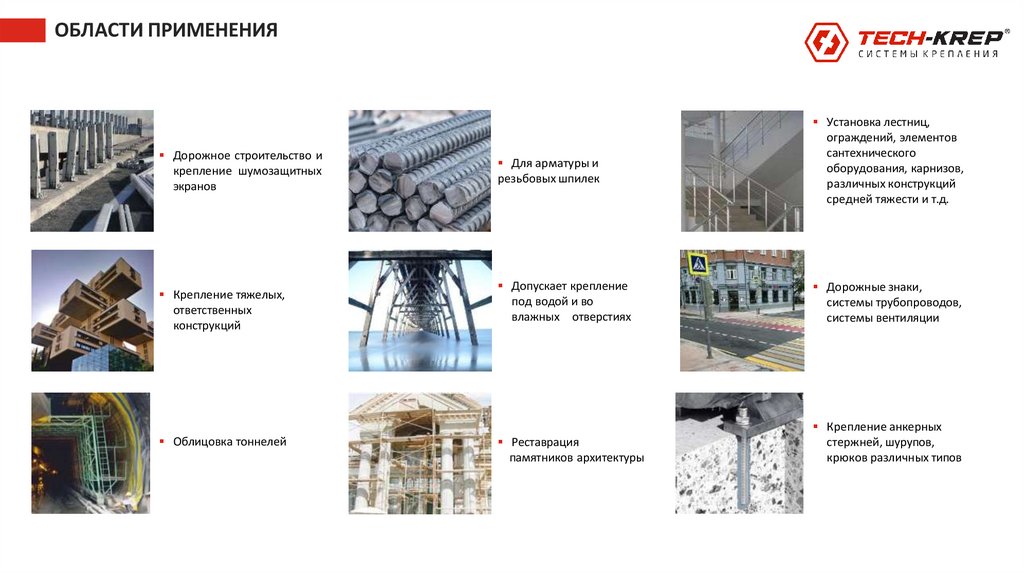

ОБЛАСТИ ПРИМЕНЕНИЯ
Дорожное строительство и
крепление шумозащитных
экранов
Крепление тяжелых,
ответственных
конструкций
Облицовка тоннелей
Для арматуры и
резьбовых шпилек
Установка лестниц,
ограждений, элементов
сантехнического
оборудования, карнизов,
различных конструкций
средней тяжести и т.д.
Допускает крепление
под водой и во
влажных отверстиях
Дорожные знаки,
системы трубопроводов,
системы вентиляции
Реставрация
памятников архитектуры
Крепление анкерных
стержней, шурупов,
крюков различных типов

28.

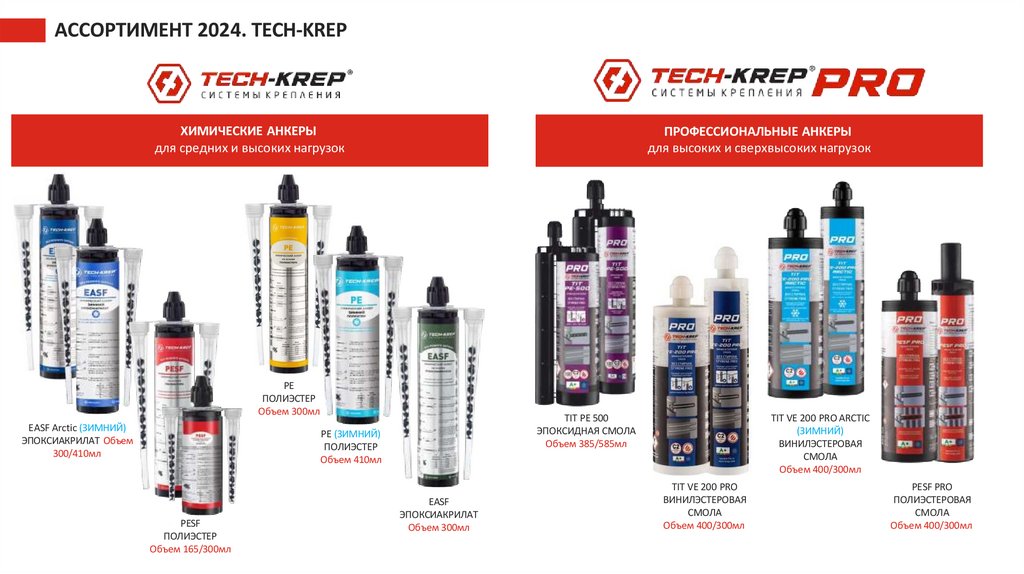

АССОРТИМЕНТ 2024. TECH-KREP
ХИМИЧЕСКИЕ АНКЕРЫ
для средних и высоких нагрузок
ПРОФЕССИОНАЛЬНЫЕ АНКЕРЫ
для высоких и сверхвысоких нагрузок

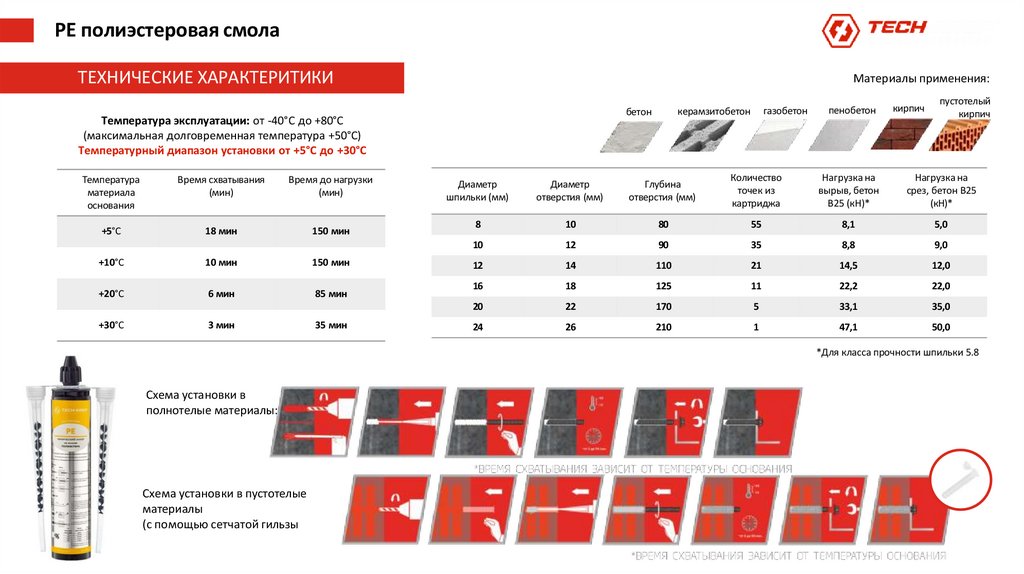

PЕ
ПОЛИЭСТЕР
Объем 300мл

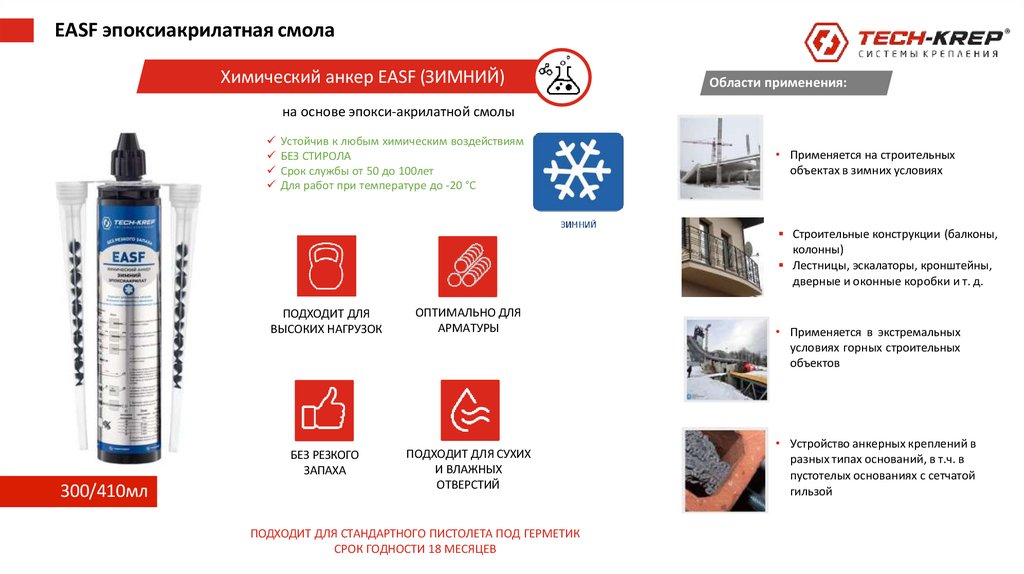

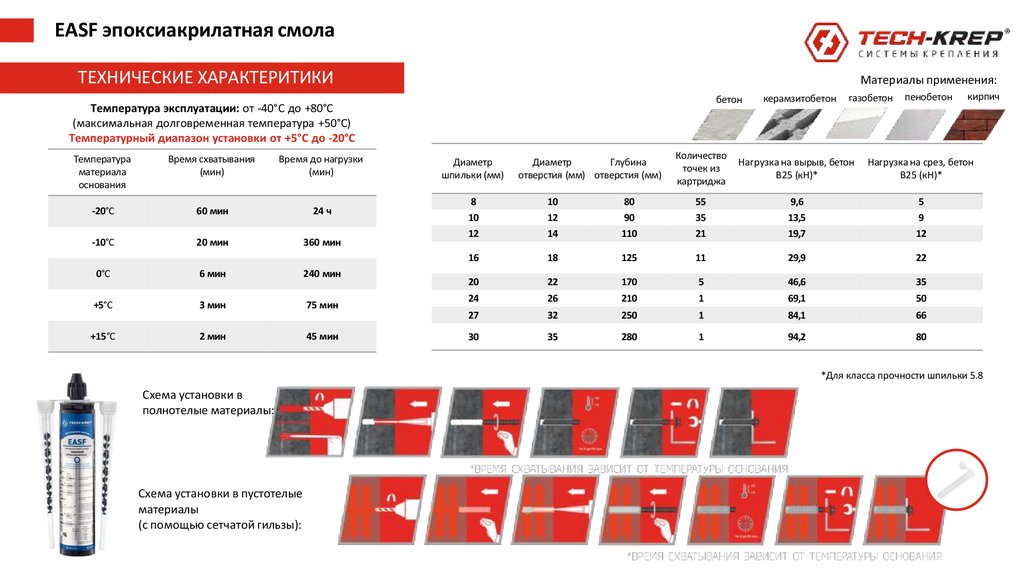

EASF Arctic (ЗИМНИЙ)
ЭПОКСИАКРИЛАТ Объем
300/410мл
TIT PE 500
ЭПОКСИДНАЯ СМОЛА
Объем 385/585мл
PE (ЗИМНИЙ)
ПОЛИЭСТЕР
Объем 410мл

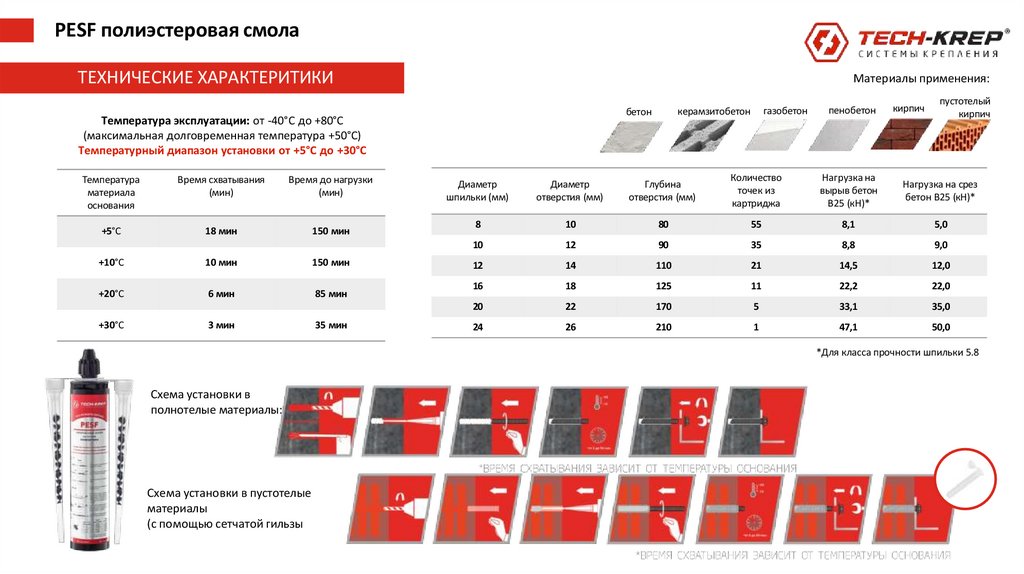

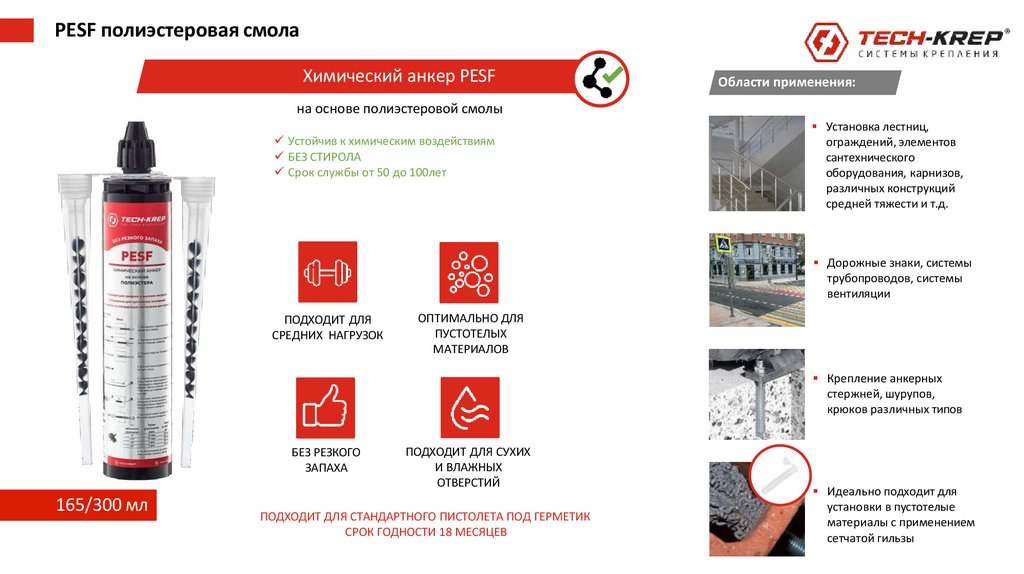

PESF
ПОЛИЭСТЕР
Объем 165/300мл

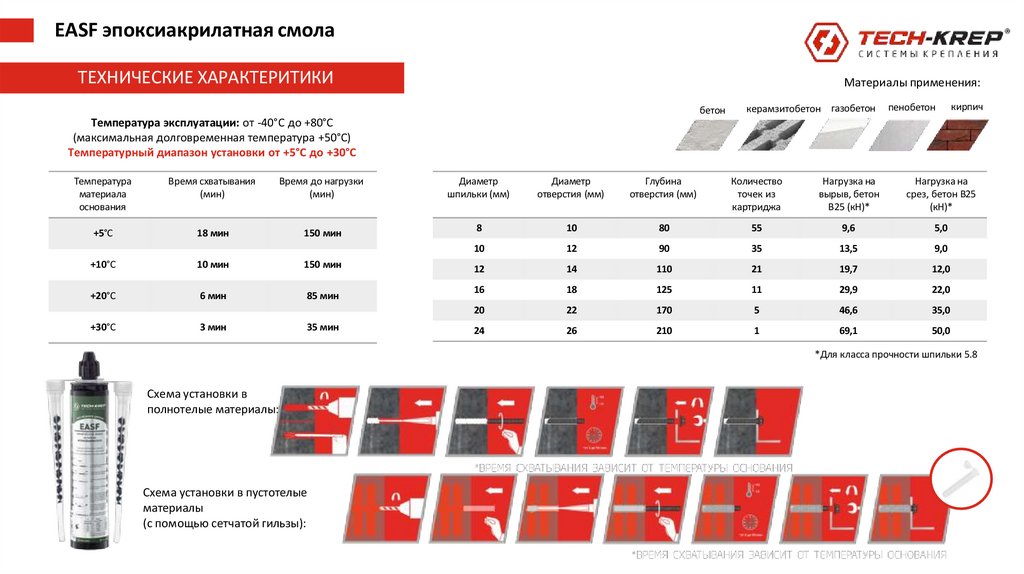

EASF
ЭПОКСИАКРИЛАТ
Объем 300мл
TIT VE 200 PRO ARCTIC
(ЗИМНИЙ)
ВИНИЛЭСТЕРОВАЯ
СМОЛА
Объем 400/300мл
TIT VE 200 PRO
ВИНИЛЭСТЕРОВАЯ
СМОЛА
Объем 400/300мл
PESF PRO
ПОЛИЭСТЕРОВАЯ
СМОЛА
Объем 400/300мл

29.

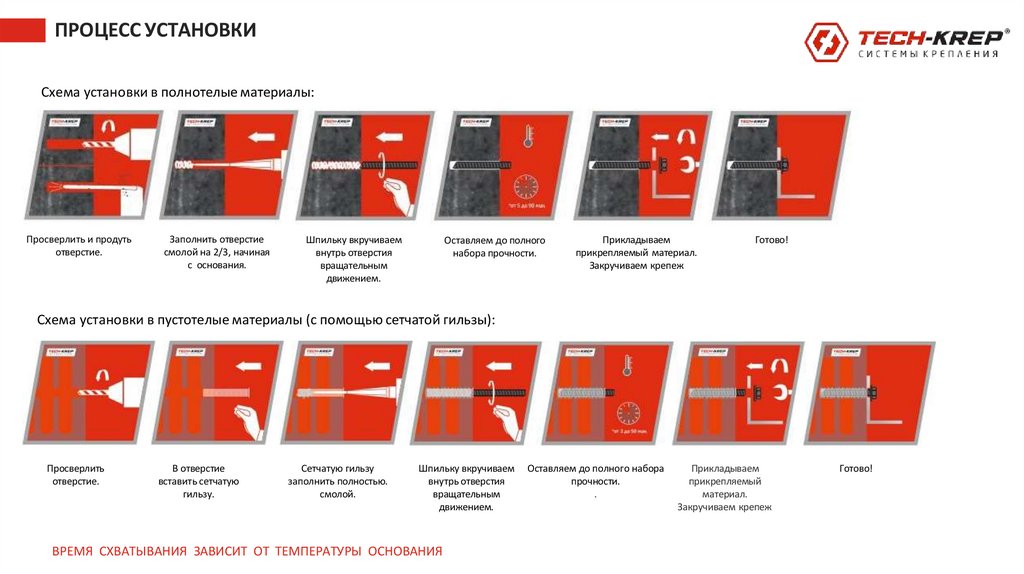

ПРОЦЕСС УСТАНОВКИ
Схема установки в полнотелые материалы:
Просверлить и продуть
отверстие.
Заполнить отверстие
смолой на 2/3, начиная
с основания.
Шпильку вкручиваем
внутрь отверстия
вращательным
движением.
Оставляем до полного
набора прочности.
Прикладываем
прикрепляемый материал.
Закручиваем крепеж
Готово!
Схема установки в пустотелые материалы (с помощью сетчатой гильзы):
Просверлить
отверстие.
В отверстие
вставить сетчатую
гильзу.
Сетчатую гильзу
заполнить полностью.
смолой.
Шпильку вкручиваем
внутрь отверстия
вращательным
движением.

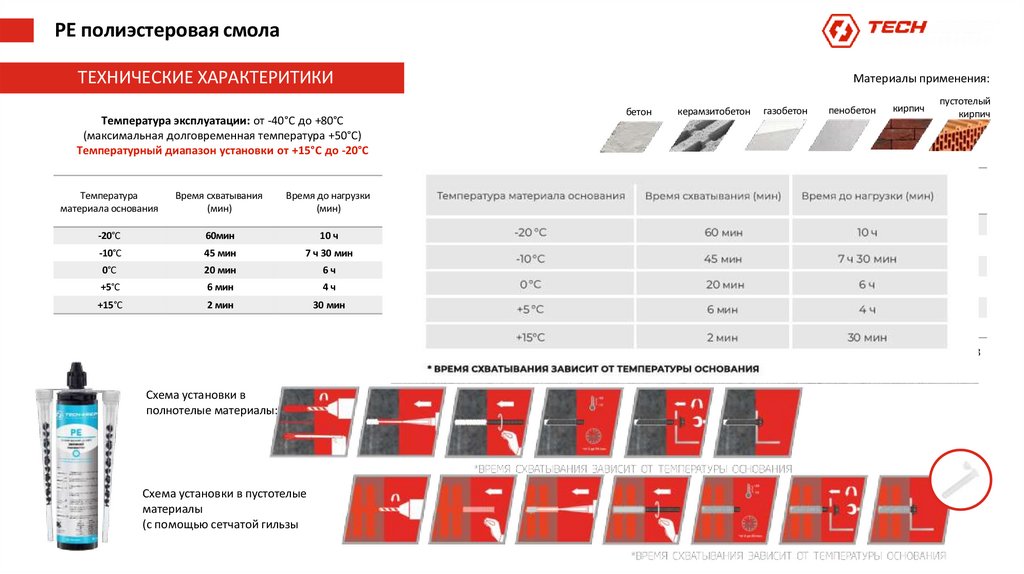

ВРЕМЯ СХВАТЫВАНИЯ ЗАВИСИТ ОТ ТЕМПЕРАТУРЫ ОСНОВАНИЯ
Оставляем до полного набора
прочности.
.
Прикладываем
прикрепляемый
материал.
Закручиваем крепеж
Готово!

30.

ХИМИЧЕСКИЕ АНКЕРЫ
для высоких и сверхвысоких нагрузок

31.

ХИМИЧЕСКИЕ АНКЕРЫ

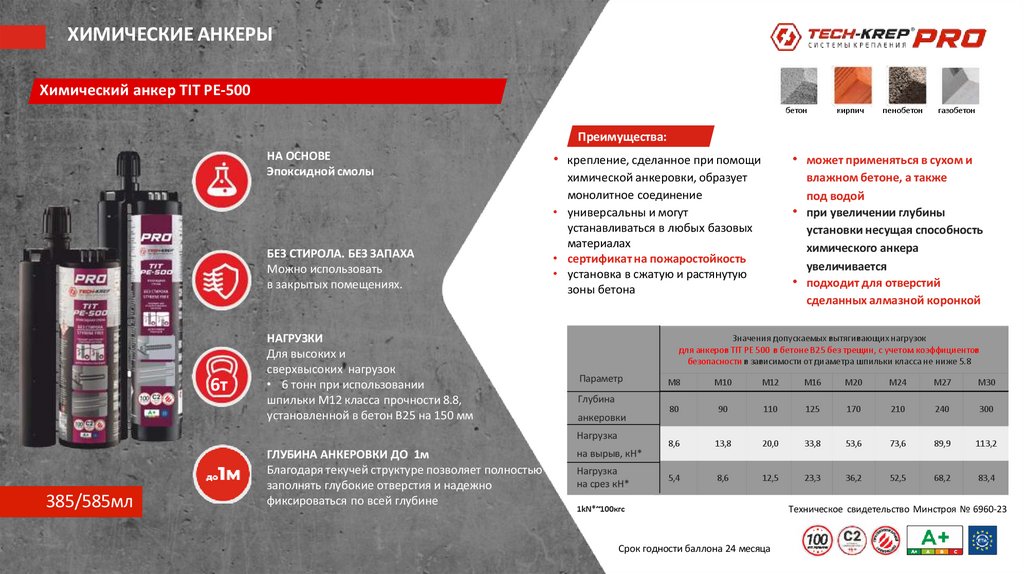

Химический анкер TIT PE-500
бетон
кирпич
пенобетон
газобетон
Преимущества:
НА ОСНОВЕ
Эпоксидной смолы
БЕЗ СТИРОЛА. БЕЗ ЗАПАХА
Можно использовать
в закрытых помещениях.
6т
НАГРУЗКИ
Для высоких и
сверхвысоких нагрузок
• 6 тонн при использовании
шпильки М12 класса прочности 8.8,
установленной в бетон В25 на 150 мм
• крепление, сделанное при помощи
• может применяться в сухом и
химической анкеровки, образует
монолитное соединение
• универсальны и могут
устанавливаться в любых базовых
материалах
• сертификат на пожаростойкость
• установка в сжатую и растянутую
зоны бетона
влажном бетоне, а также
под водой
• при увеличении глубины
установки несущая способность
химического анкера
увеличивается
• подходит для отверстий
сделанных алмазной коронкой
Значения допускаемых вытягивающих нагрузок
для анкеров TIT PE 500 в бетоне В25 без трещин, с учетом коэффициентов
безопасности в зависимости от диаметра шпильки класса не ниже 5.8
Параметр
Глубина
анкеровки
Нагрузка
385/585мл
ГЛУБИНА АНКЕРОВКИ ДО 1м
Благодаря текучей структуре позволяет полностью
заполнять глубокие отверстия и надежно
фиксироваться по всей глубине
М8
M10
M12
M16
M20
M24
М27
M30
80
90
110
125
170
210
240
300
8,6
13,8
20,0
33,8
53,6
73,6
89,9
113,2
5,4
8,6
12,5
23,3
36,2
52,5
68,2
83,4
на вырыв, кН*
Нагрузка
на срез кН*
1kN*~100кгс
Срок годности баллона 24 месяца
Техническое свидетельство Минстроя № 6960-23

32.

ХИМИЧЕСКИЕ АНКЕРЫ

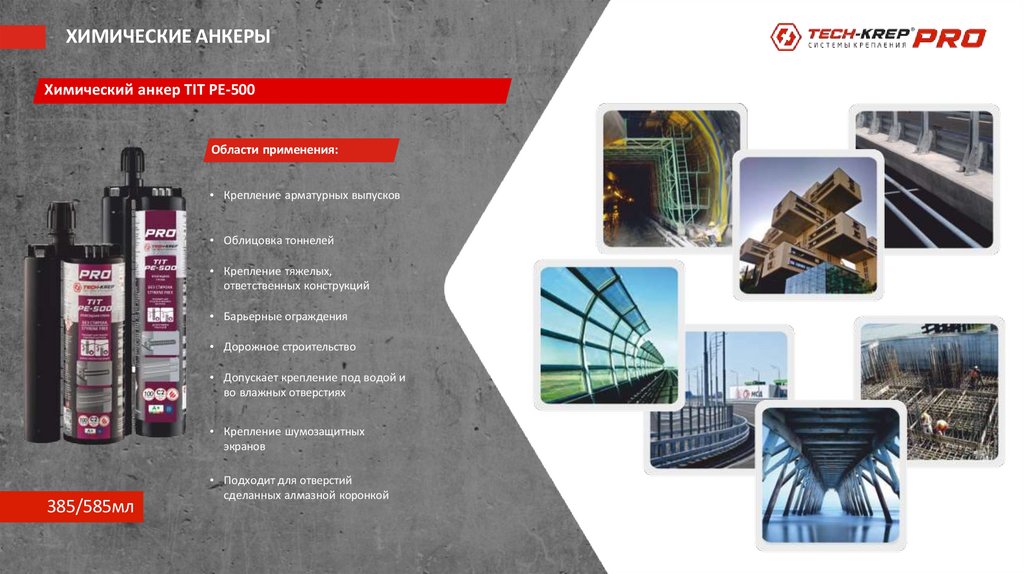

Химический анкер TIT PE-500
Области применения:
• Крепление арматурных выпусков
• Облицовка тоннелей
• Крепление тяжелых,
ответственных конструкций
• Барьерные ограждения
• Дорожное строительство
• Допускает крепление под водой и
во влажных отверстиях
• Крепление шумозащитных
экранов
385/585мл
• Подходит для отверстий
сделанных алмазной коронкой

33.

ХИМИЧЕСКИЕ АНКЕРЫ

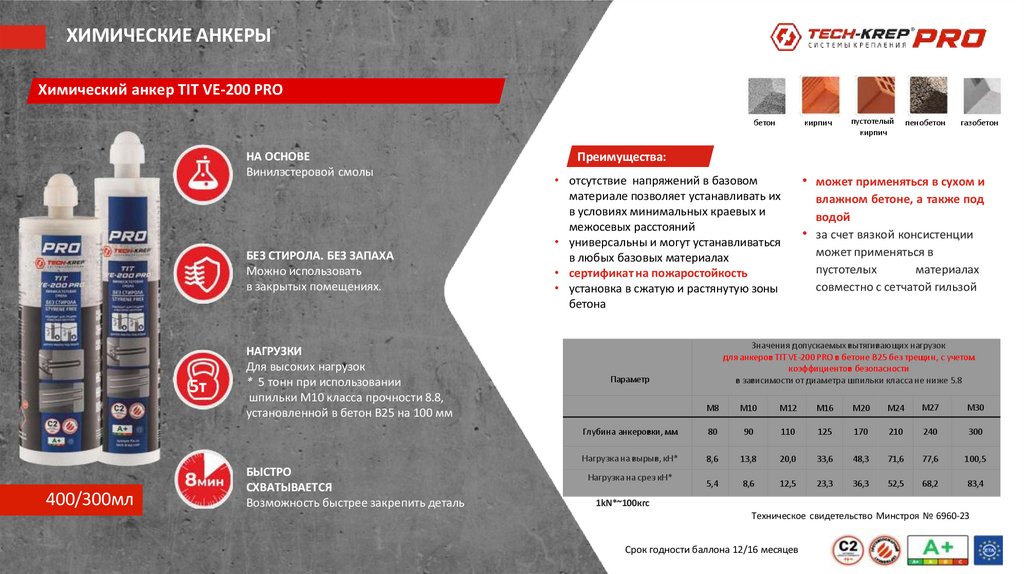

Химический анкер TIT VE-200 PRO
бетон
НА ОСНОВЕ
Винилэстеровой смолы
БЕЗ СТИРОЛА. БЕЗ ЗАПАХА
Можно использовать
в закрытых помещениях.
5т
400/300мл
НАГРУЗКИ
Для высоких нагрузок
* 5 тонн при использовании
шпильки М10 класса прочности 8.8,
установленной в бетон В25 на 100 мм
БЫСТРО
СХВАТЫВАЕТСЯ
Возможность быстрее закрепить деталь
кирпич
пустотелый
кирпич
пенобетон
газобетон
Преимущества:
• может применяться в сухом и
• отсутствие напряжений в базовом
материале позволяет устанавливать их
в условиях минимальных краевых и
межосевых расстояний
• универсальны и могут устанавливаться
в любых базовых материалах
• сертификат на пожаростойкость
• установка в сжатую и растянутую зоны
бетона
влажном бетоне, а также под
водой
• за счет вязкой консистенции
может применяться в
пустотелых
материалах
совместно с сетчатой гильзой
Значения допускаемых вытягивающих нагрузок
для анкеров TIT VE-200 PRO в бетоне В25 без трещин, с учетом
коэффициентов безопасности
в зависимости от диаметра шпильки класса не ниже 5.8
Параметр
M8
M10
M12
M16
M20
M24
М27
M30
Глубина анкеровки, мм
80
90
110
125
170
210
240
300
Нагрузка на вырыв, кН*
8,6
13,8
20,0
33,6
48,3
71,6
77,6
100,5
5,4
8,6
12,5
23,3
36,3
52,5
68,2
83,4
Нагрузка на срез кН*
1kN*~100кгс
Техническое свидетельство Минстроя № 6960-23
Срок годности баллона 12/16 месяцев

34.

ХИМИЧЕСКИЕ АНКЕРЫ
Химический анкер TIT VE-200 PRO
Области применения:
• Крепление арматуры и резьбовых
шпилек
• Крепление рекламных
конструкций
• Крепление тяжелых,
ответственных конструкций
• Крепление металлоконструкций
• Крепление колонн
• Реставрация памятников
архитектуры
• Допускает крепление под водой и во
влажных отверстиях
400/300мл

35.

ХИМИЧЕСКИЕ АНКЕРЫ

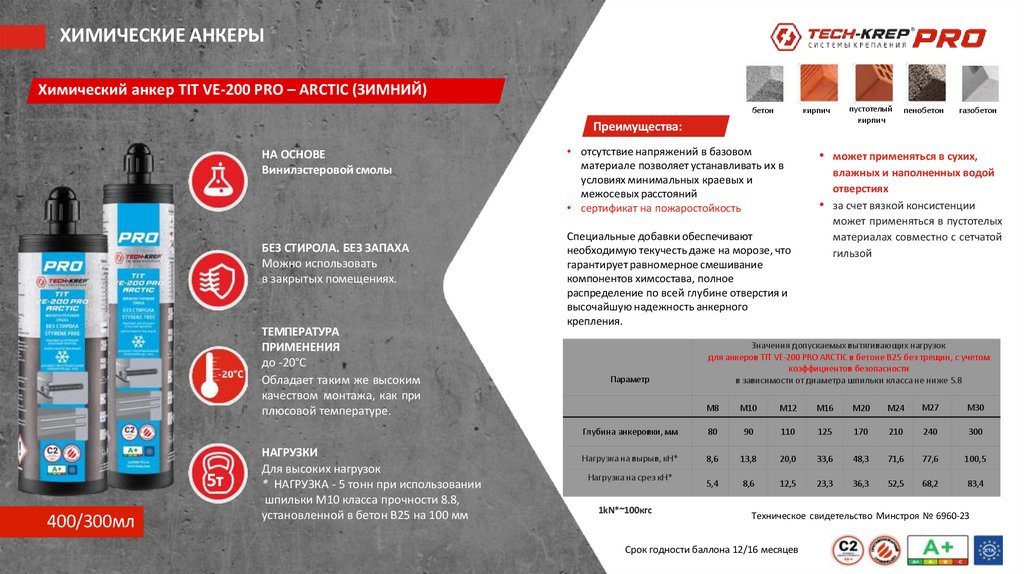

Химический анкер TIT VE-200 PRO – ARCTIC (ЗИМНИЙ)
бетон
кирпич
Преимущества:
НА ОСНОВЕ
Винилэстеровой смолы
БЕЗ СТИРОЛА. БЕЗ ЗАПАХА
Можно использовать
в закрытых помещениях.
ТЕМПЕРАТУРА
ПРИМЕНЕНИЯ
до -20°С
Обладает таким же высоким
качеством монтажа, как при
плюсовой температуре.
5т
400/300мл
НАГРУЗКИ
Для высоких нагрузок
* НАГРУЗКА - 5 тонн при использовании
шпильки М10 класса прочности 8.8,
установленной в бетон В25 на 100 мм
• отсутствие напряжений в базовом
материале позволяет устанавливать их в
условиях минимальных краевых и
межосевых расстояний
• сертификат на пожаростойкость
Специальные добавки обеспечивают
необходимую текучесть даже на морозе, что
гарантирует равномерное смешивание
компонентов химсостава, полное
распределение по всей глубине отверстия и
высочайшую надежность анкерного
крепления.
Параметр
пустотелый
кирпич
пенобетон
газобетон
• может применяться в сухих,
влажных и наполненных водой
отверстиях
• за счет вязкой консистенции
может применяться в пустотелых
материалах совместно с сетчатой
гильзой
Значения допускаемых вытягивающих нагрузок
для анкеров TIT VE-200 PRO ARCTIC в бетоне В25 без трещин, с учетом
коэффициентов безопасности
в зависимости от диаметра шпильки класса не ниже 5.8
M8
M10
M12
M16
M20
M24
М27
M30
Глубина анкеровки, мм
80
90
110
125
170
210
240
300
Нагрузка на вырыв, кН*
8,6
13,8
20,0
33,6
48,3
71,6
77,6
100,5
5,4
8,6
12,5
23,3
36,3
52,5
68,2
83,4
Нагрузка на срез кН*
1kN*~100кгс
Техническое свидетельство Минстроя № 6960-23
Срок годности баллона 12/16 месяцев

36.

ХИМИЧЕСКИЕ АНКЕРЫ
Химический анкер TIT VE-200 PRO – ARCTIC (ЗИМНИЙ)
Области применения:
• Применение при отрицательных
температурах
• Крепление тяжелых
ответственных конструкций
• Крепление металлоконструкций
• Крепление арматуры и резьбовых
шпилек
• Допускает крепление под водой и во
влажных отверстиях
400/300мл

37.

ХИМИЧЕСКИЕ АНКЕРЫ

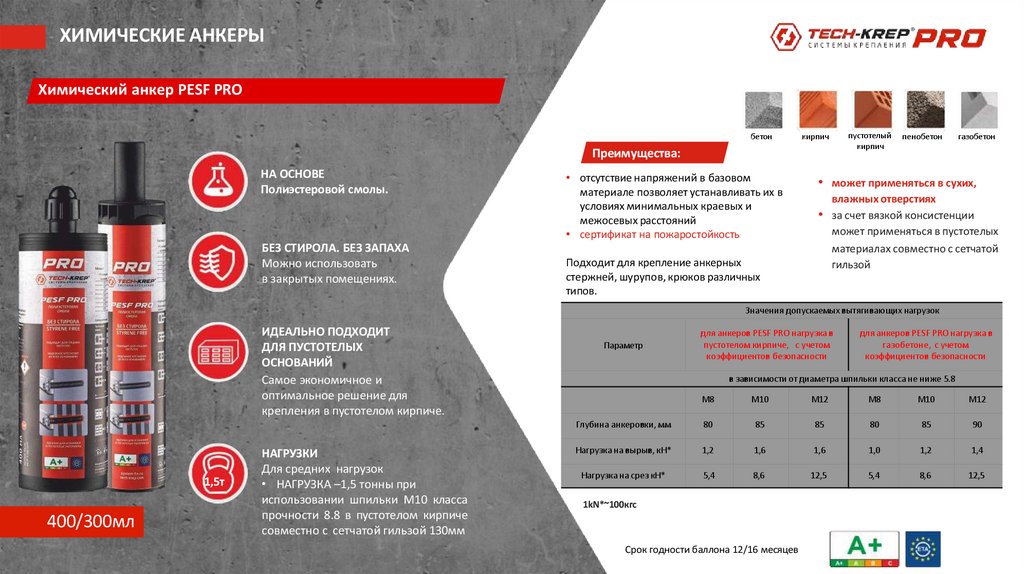

Химический анкер PESF PRO
бетон
кирпич
Преимущества:
НА ОСНОВЕ
Полиэстеровой смолы.
БЕЗ СТИРОЛА. БЕЗ ЗАПАХА
Можно использовать
в закрытых помещениях.
• отсутствие напряжений в базовом
материале позволяет устанавливать их в
условиях минимальных краевых и
межосевых расстояний
• сертификат на пожаростойкость
Подходит для крепление анкерных
стержней, шурупов, крюков различных
типов.
пустотелый
кирпич
пенобетон
газобетон
• может применяться в сухих,
влажных отверстиях
• за счет вязкой консистенции
может применяться в пустотелых
материалах совместно с сетчатой
гильзой
Значения допускаемых вытягивающих нагрузок
ИДЕАЛЬНО ПОДХОДИТ
ДЛЯ ПУСТОТЕЛЫХ
ОСНОВАНИЙ
Самое экономичное и
оптимальное решение для
крепления в пустотелом кирпиче.
1,5т
400/300мл
НАГРУЗКИ
Для средних нагрузок
• НАГРУЗКА –1,5 тонны при
использовании шпильки М10 класса
прочности 8.8 в пустотелом кирпиче
совместно с сетчатой гильзой 130мм
Параметр
для анкеров PESF PRO нагрузка в
пустотелом кирпиче, с учетом
коэффициентов безопасности
для анкеров PESF PRO нагрузка в
газобетоне, с учетом
коэффициентов безопасности
в зависимости от диаметра шпильки класса не ниже 5.8
M8
M10
M12
M8
M10
M12
Глубина анкеровки, мм
80
85
85
80
85
90
Нагрузка на вырыв, кН*
1,2
1,6
1,6
1,0
1,2
1,4
Нагрузка на срез кН*
5,4
8,6
12,5
5,4
8,6
12,5
1kN*~100кгс
Срок годности баллона 12/16 месяцев

38.

ХИМИЧЕСКИЕ АНКЕРЫ

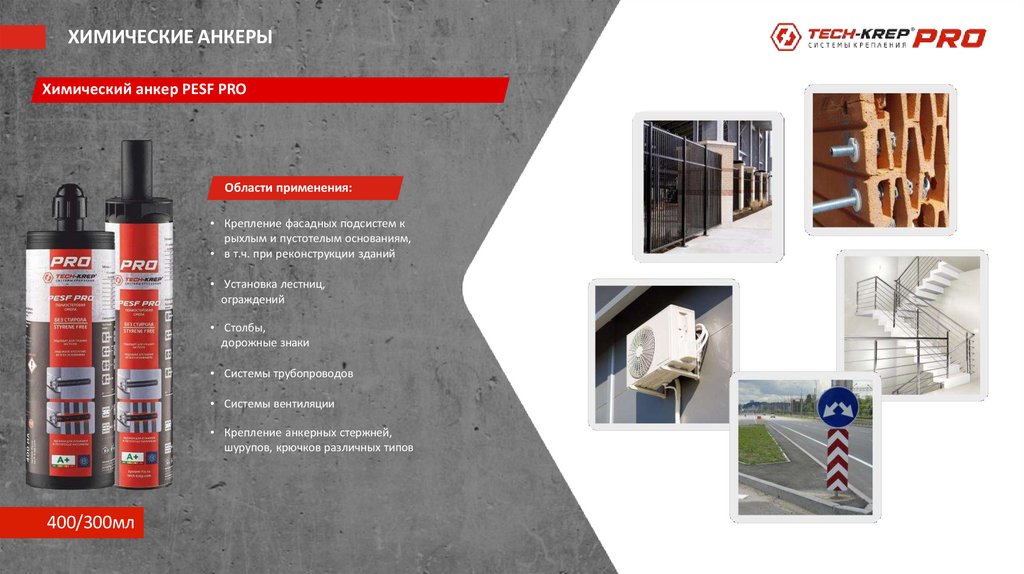

Химический анкер PESF PRO
Области применения:
• Крепление фасадных подсистем к
рыхлым и пустотелым основаниям,
• в т.ч. при реконструкции зданий
• Установка лестниц,
ограждений
• Столбы,
дорожные знаки
• Системы трубопроводов
• Системы вентиляции
• Крепление анкерных стержней,
шурупов, крючков различных типов
400/300мл

39.

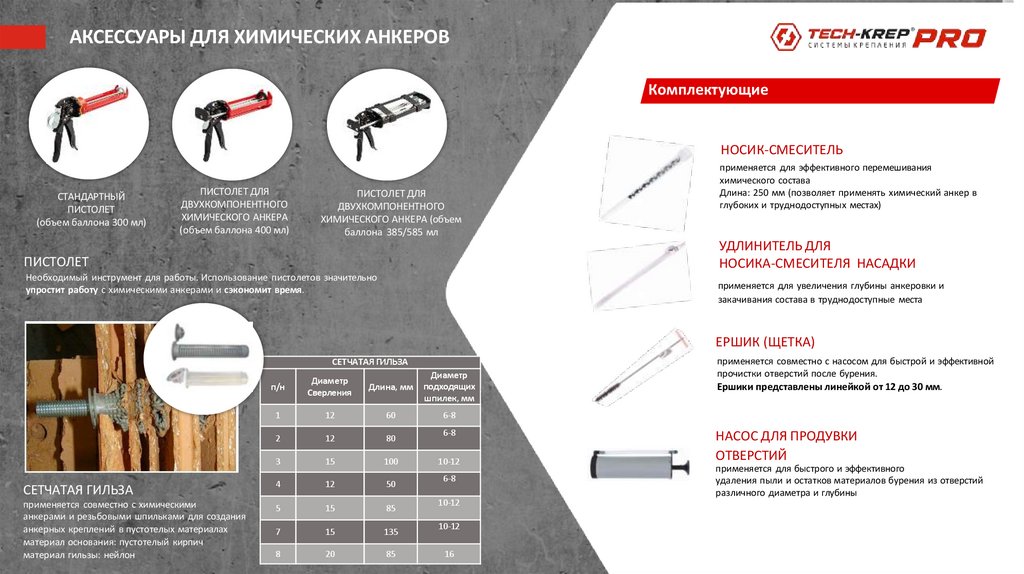

АКСЕССУАРЫ ДЛЯ ХИМИЧЕСКИХ АНКЕРОВ
Комплектующие
НОСИК-СМЕСИТЕЛЬ
СТАНДАРТНЫЙ
ПИСТОЛЕТ
(объем баллона 300 мл)
ПИСТОЛЕТ ДЛЯ
ДВУХКОМПОНЕНТНОГО
ХИМИЧЕСКОГО АНКЕРА
(объем баллона 400 мл)
ПИСТОЛЕТ ДЛЯ
ДВУХКОМПОНЕНТНОГО
ХИМИЧЕСКОГО АНКЕРА (объем
баллона 385/585 мл
применяется для эффективного перемешивания
химического состава
Длина: 250 мм (позволяет применять химический анкер в
глубоких и труднодоступных местах)
УДЛИНИТЕЛЬ ДЛЯ
НОСИКА-СМЕСИТЕЛЯ НАСАДКИ
ПИСТОЛЕТ
Необходимый инструмент для работы. Использование пистолетов значительно
упростит работу с химическими анкерами и сэкономит время.
применяется для увеличения глубины анкеровки и
закачивания состава в труднодоступные места
ЕРШИК (ЩЕТКА)
СЕТЧАТАЯ ГИЛЬЗА
п/н
Диаметр
Сверления
Длина, мм
Диаметр
подходящих
шпилек, мм
1
12
60
6-8
2
12
80
3
15
100
СЕТЧАТАЯ ГИЛЬЗА
4
12
50
применяется совместно с химическими
анкерами и резьбовыми шпильками для создания
анкерных креплений в пустотелых материалах
материал основания: пустотелый кирпич
материал гильзы: нейлон
5
15
85
7
15
135
8
20
85
6-8
10-12
6-8
10-12
10-12
16
применяется совместно с насосом для быстрой и эффективной
прочистки отверстий после бурения.
Ершики представлены линейкой от 12 до 30 мм.
НАСОС ДЛЯ ПРОДУВКИ
ОТВЕРСТИЙ
применяется для быстрого и эффективного
удаления пыли и остатков материалов бурения из отверстий
различного диаметра и глубины

40.

Химический
Анкер
АЛЬТЕРНАТИВНАЯ РЕАЛЬНОСТЬ!

41.

PESF полиэстеровая смола
Химический анкер PESF
Области применения:
на основе полиэстеровой смолы
Устойчив к химическим воздействиям
БЕЗ СТИРОЛА
Срок службы от 50 до 100лет
Установка лестниц,
ограждений, элементов
сантехнического
оборудования, карнизов,
различных конструкций
средней тяжести и т.д.
Дорожные знаки, системы
трубопроводов, системы
вентиляции
ПОДХОДИТ ДЛЯ
СРЕДНИХ НАГРУЗОК
ОПТИМАЛЬНО ДЛЯ
ПУСТОТЕЛЫХ
МАТЕРИАЛОВ
Крепление анкерных
стержней, шурупов,
крюков различных типов
БЕЗ РЕЗКОГО
ЗАПАХА
165/300 мл
ПОДХОДИТ ДЛЯ СУХИХ
И ВЛАЖНЫХ
ОТВЕРСТИЙ
ПОДХОДИТ ДЛЯ СТАНДАРТНОГО ПИСТОЛЕТА ПОД ГЕРМЕТИК
СРОК ГОДНОСТИ 18 МЕСЯЦЕВ
Идеально подходит для
установки в пустотелые
материалы с применением
сетчатой гильзы

42.

PESF полиэстеровая смола
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТИКИ
Материалы применения:
Температура эксплуатации: от -40°C до +80°C
(максимальная долговременная температура +50°C)
Температурный диапазон установки от +5°C до +30°C
Температура
материала
основания
Время схватывания
(мин)
Время до нагрузки
(мин)
+5°C
18 мин
150 мин
+10°C
10 мин
150 мин
+20°C
6 мин
85 мин
+30°C
3 мин
35 мин
газобетон
керамзитобетон
бетон
пенобетон
кирпич
пустотелый
кирпич
Диаметр
шпильки (мм)
Диаметр
отверстия (мм)
Глубина
отверстия (мм)
Количество
точек из
картриджа
Нагрузка на
вырыв бетон
B25 (кН)*
Нагрузка на срез
бетон B25 (кН)*
8
10
80
55
8,1
5,0
10
12
90
35
8,8
9,0
12
14
110
21
14,5
12,0
16
18
125
11
22,2
22,0
20
22
170
5
33,1
35,0
24
26
210
1
47,1
50,0
*Для класса прочности шпильки 5.8
Схема установки в
полнотелые материалы:
Схема установки в пустотелые
материалы
(с помощью сетчатой гильзы

43.

PE полиэстеровая смола
Химический анкер PE
Области применения:
на основе полиэстеровой смолы
Устойчив к химическим воздействиям
Срок службы от 50 до 100лет
ПОДХОДИТ ДЛЯ
СРЕДНИХ НАГРУЗОК
ИДЕАЛЬНО ПОДХОДИТ
ДЛЯ ПУСТОТЕЛЫХ
ОСНОВАНИЙ
300 мл
ЭКОНОМИЧНЫЙ
ВАРИАНТ
ПОДХОДИТ ДЛЯ СУХИХ
И ВЛАЖНЫХ
ОТВЕРСТИЙ
Для малоэтажного
строительства и
непрофессионального
применения
Вывесок и рекламных
конструкций
Не ответственные, не
несущие конструкции,
такие как: решётки,
кондиционеры и т.д
Крепление лестничных
ограждений

44.

PE полиэстеровая смола
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТИКИ
Материалы применения:
Температура эксплуатации: от -40°C до +80°C
(максимальная долговременная температура +50°C)
Температурный диапазон установки от +5°C до +30°C
Температура
материала
основания
Время схватывания
(мин)
Время до нагрузки
(мин)
+5°C
18 мин
150 мин
+10°C
10 мин
150 мин
+20°C
6 мин
85 мин
+30°C
3 мин
35 мин
газобетон
керамзитобетон
бетон
пенобетон
кирпич
пустотелый
кирпич
Диаметр
шпильки (мм)
Диаметр
отверстия (мм)
Глубина
отверстия (мм)
Количество
точек из
картриджа
Нагрузка на
вырыв, бетон
B25 (кН)*
Нагрузка на
срез, бетон B25
(кН)*
8
10
80
55
8,1
5,0
10
12
90
35
8,8
9,0
12
14
110
21
14,5
12,0
16
18
125
11
22,2
22,0
20
22
170
5
33,1
35,0
24
26
210
1
47,1
50,0
*Для класса прочности шпильки 5.8
Схема установки в
полнотелые материалы:
Схема установки в пустотелые
материалы
(с помощью сетчатой гильзы

45.

PE полиэстеровая смола
Химический анкер PE
Области применения:
на основе полиэстеровой смолы
Устойчив к химическим воздействиям
Срок службы от 50 до 100лет
Для работ при температуре до -20 °С
ПОДХОДИТ ДЛЯ
СРЕДНИХ НАГРУЗОК
ЭКОНОМИЧНЫЙ
ВАРИАНТ
Для малоэтажного
строительства и
непрофессионального
применения
Вывесок и рекламных
конструкций
Крепление
кондиционеров
ИДЕАЛЬНО ПОДХОДИТ
ДЛЯ ПУСТОТЕЛЫХ
ОСНОВАНИЙ
410 мл
ПОДХОДИТ ДЛЯ СУХИХ
И ВЛАЖНЫХ
ОТВЕРСТИЙ
Крепление лестничных
ограждений

46.

PE полиэстеровая смола
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТИКИ
Материалы применения:
керамзитобетон
бетон
Температура эксплуатации: от -40°C до +80°C
(максимальная долговременная температура +50°C)
Температурный диапазон установки от +15°C до -20°C
газобетон
пенобетон
кирпич
пустотелый
кирпич
Диаметр
шпильки (мм)
Диаметр
отверстия (мм)
Глубина
отверстия (мм)
Количество
точек из
картриджа
Нагрузка на
вырыв, бетон
B25 (кН)*
Нагрузка на
срез, бетон B25
(кН)*
8
10
80
80
8,1
5,0
10
12
90
90
8,8
9,0
6ч
12
14
110
110
14,5
12,0
6 мин
4ч
16
18
125
125
22,2
22,0
2 мин
30 мин
20
24
170
170
33,1
35,0
24
28
210
210
47,1
50,0
Температура
материала основания
Время схватывания
(мин)
Время до нагрузки
(мин)
-20°C
60мин
10 ч
-10°C
45 мин
7 ч 30 мин
0°C
20 мин
+5°C
+15°C
*Для класса прочности шпильки 5.8
Схема установки в
полнотелые материалы:
Схема установки в пустотелые
материалы
(с помощью сетчатой гильзы

47.

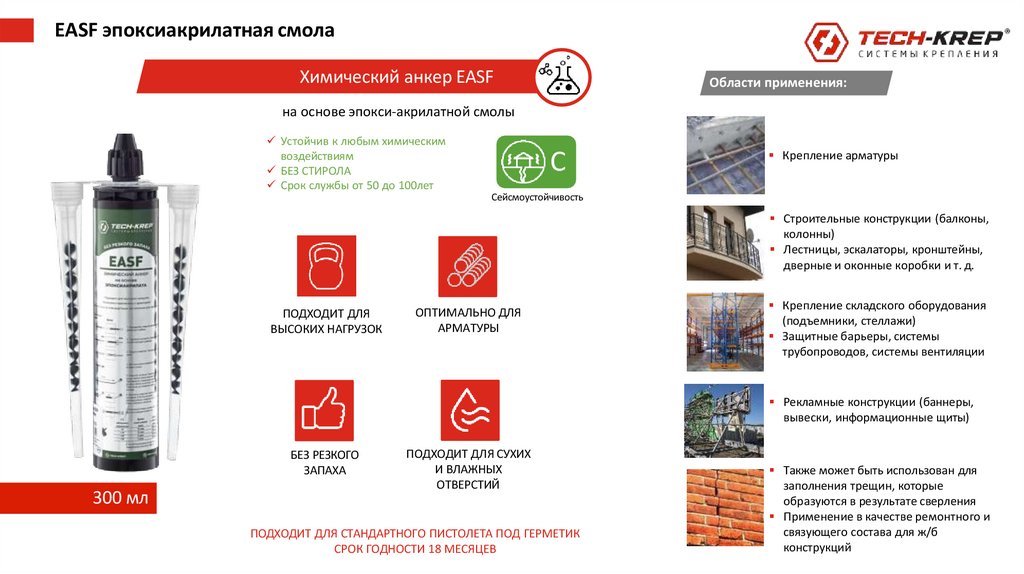

EASF эпоксиакрилатная смола
Химический анкер EASF
Области применения:
на основе эпокси-акрилатной смолы
Устойчив к любым химическим
воздействиям
БЕЗ СТИРОЛА
Срок службы от 50 до 100лет
С
Крепление арматуры
Сейсмоустойчивость
Строительные конструкции (балконы,
колонны)
Лестницы, эскалаторы, кронштейны,
дверные и оконные коробки и т. д.
ПОДХОДИТ ДЛЯ
ВЫСОКИХ НАГРУЗОК
ОПТИМАЛЬНО ДЛЯ
АРМАТУРЫ
Крепление складского оборудования
(подъемники, стеллажи)
Защитные барьеры, системы
трубопроводов, системы вентиляции
Рекламные конструкции (баннеры,
вывески, информационные щиты)
БЕЗ РЕЗКОГО
ЗАПАХА
300 мл
ПОДХОДИТ ДЛЯ СУХИХ
И ВЛАЖНЫХ
ОТВЕРСТИЙ
ПОДХОДИТ ДЛЯ СТАНДАРТНОГО ПИСТОЛЕТА ПОД ГЕРМЕТИК
СРОК ГОДНОСТИ 18 МЕСЯЦЕВ
Также может быть использован для
заполнения трещин, которые
образуются в результате сверления
Применение в качестве ремонтного и
связующего состава для ж/б
конструкций

48.

EASF эпоксиакрилатная смола
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТИКИ
Материалы применения:
бетон
керамзитобетон газобетон
пенобетон
кирпич
Температура эксплуатации: от -40°C до +80°C
(максимальная долговременная температура +50°C)
Температурный диапазон установки от +5°C до +30°C
Температура
материала
основания
Время схватывания
(мин)
Время до нагрузки
(мин)
Диаметр
шпильки (мм)
Диаметр
отверстия (мм)
Глубина
отверстия (мм)
Количество
точек из
картриджа
Нагрузка на
вырыв, бетон
B25 (кН)*
Нагрузка на
срез, бетон B25
(кН)*
+5°C
18 мин
150 мин
8
10
80
55
9,6
5,0
10
12
90
35
13,5
9,0
12
14
110
21
19,7
12,0
16
18
125
11
29,9
22,0
20
22
170
5
46,6
35,0
24
26
210
1
69,1
50,0
+10°C
10 мин
150 мин
+20°C
6 мин
85 мин
+30°C
3 мин
35 мин
*Для класса прочности шпильки 5.8
Схема установки в
полнотелые материалы:
Схема установки в пустотелые
материалы
(с помощью сетчатой гильзы):

49.

EASF эпоксиакрилатная смола
Химический анкер EASF (ЗИМНИЙ)
Области применения:
на основе эпокси-акрилатной смолы
Устойчив к любым химическим воздействиям
БЕЗ СТИРОЛА
Срок службы от 50 до 100лет
Для работ при температуре до -20 °С
• Применяется на строительных
объектах в зимних условиях
Строительные конструкции (балконы,
колонны)
Лестницы, эскалаторы, кронштейны,
дверные и оконные коробки и т. д.
300/410мл
ПОДХОДИТ ДЛЯ
ВЫСОКИХ НАГРУЗОК
ОПТИМАЛЬНО ДЛЯ
АРМАТУРЫ
БЕЗ РЕЗКОГО
ЗАПАХА
ПОДХОДИТ ДЛЯ СУХИХ
И ВЛАЖНЫХ
ОТВЕРСТИЙ
ПОДХОДИТ ДЛЯ СТАНДАРТНОГО ПИСТОЛЕТА ПОД ГЕРМЕТИК
СРОК ГОДНОСТИ 18 МЕСЯЦЕВ
• Применяется в экстремальных
условиях горных строительных
объектов
• Устройство анкерных креплений в
разных типах оснований, в т.ч. в
пустотелых основаниях с сетчатой
гильзой

50.

EASF эпоксиакрилатная смола
ТЕХНИЧЕСКИЕ ХАРАКТЕРИТИКИ
Материалы применения:
бетон
Температура эксплуатации: от -40°C до +80°C
(максимальная долговременная температура +50°C)
Температурный диапазон установки от +5°C до -20°C
Температура
материала
основания
Время схватывания
(мин)
Время до нагрузки
(мин)
-20°C
60 мин
24 ч
-10°C
0°C
20 мин
6 мин
360 мин
240 мин
+5°C
3 мин
75 мин
+15°C
2 мин
45 мин
Диаметр
шпильки (мм)
керамзитобетон
газобетон
пенобетон
кирпич
Количество
точек из
картриджа
Нагрузка на вырыв, бетон
B25 (кН)*
Нагрузка на срез, бетон
B25 (кН)*
80
55
9,6
5
Диаметр
Глубина
отверстия (мм) отверстия (мм)
8
10
10
12
90
35
13,5
9
12
14
110
21
19,7
12
16
18
125
11
29,9
22
20
22
170
5
46,6
35
24
26
210
1
69,1
50
27
32
250
1
84,1
66
30
35
280
1
94,2
80
*Для класса прочности шпильки 5.8
Схема установки в
полнотелые материалы:
Схема установки в пустотелые
материалы
(с помощью сетчатой гильзы):

51.

ХИМИЧЕСКИЕ АНКЕРЫ
НАШИ ДОПОЛНИТЕЛЬНЫЕ КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА
По отзывам экспертов и потребителей,
химические анкеры PESF и EASF легко могут
конкурировать с европейскими брендами.
В КОМПЛЕКТ ВХОДИТ ДВА носика-смесителя
Что дает возможность использовать баллон несколько
раз. Применяется для эффективного перемешивания
химического состава
Пакеты химических анкеров зафиксированы пломбой, что
позволяет при начале работ компонентам состава лучше
перемешиваться.
У Европейских брендов пакеты-замяты, при использовании
может происходить неравномерное перемешивание
компонентов
ВЫВОДЫ ПО ХИМИЧЕСКИМ АНКЕРАМ PESF И EASF
Не имеют резкого запаха, рекомендуются для внутренних работ
и в закрытых помещениях.
Высокие показатели нагрузок, как у европейских брендов - БИТ, Химтекс, Сормат.
Высокая устойчивость к агрессивным средам.
Возможно приложение высоких нагрузок при малых расстояниях между осями креплений
и от края конструкции.
Лучшая цена на рынке. Стабильное наличие
