Активное, емкостное и индуктивное сопротивления в цепи переменного тока

1. АКТИВНОЕ, ЕМКОСТНОЕ И ИНДУКТИВНОЕ СОПРОТИВЛЕНИЯ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

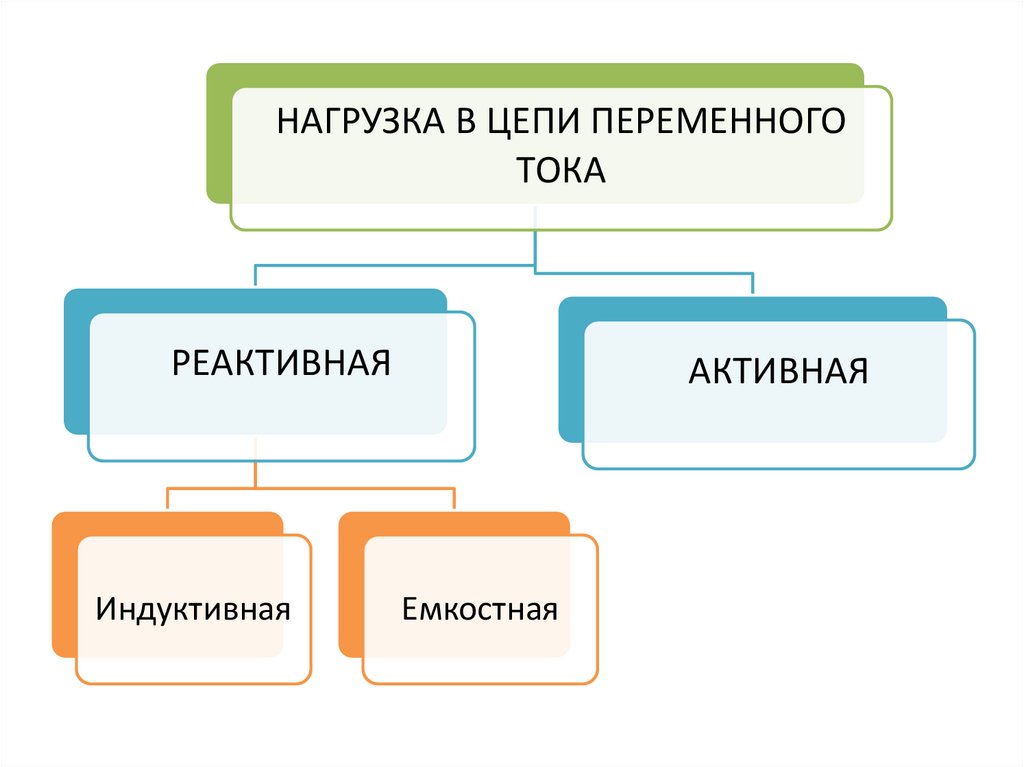

2.

НАГРУЗКА В ЦЕПИ ПЕРЕМЕННОГО
ТОКА
РЕАКТИВНАЯ
Индуктивная
АКТИВНАЯ
Емкостная

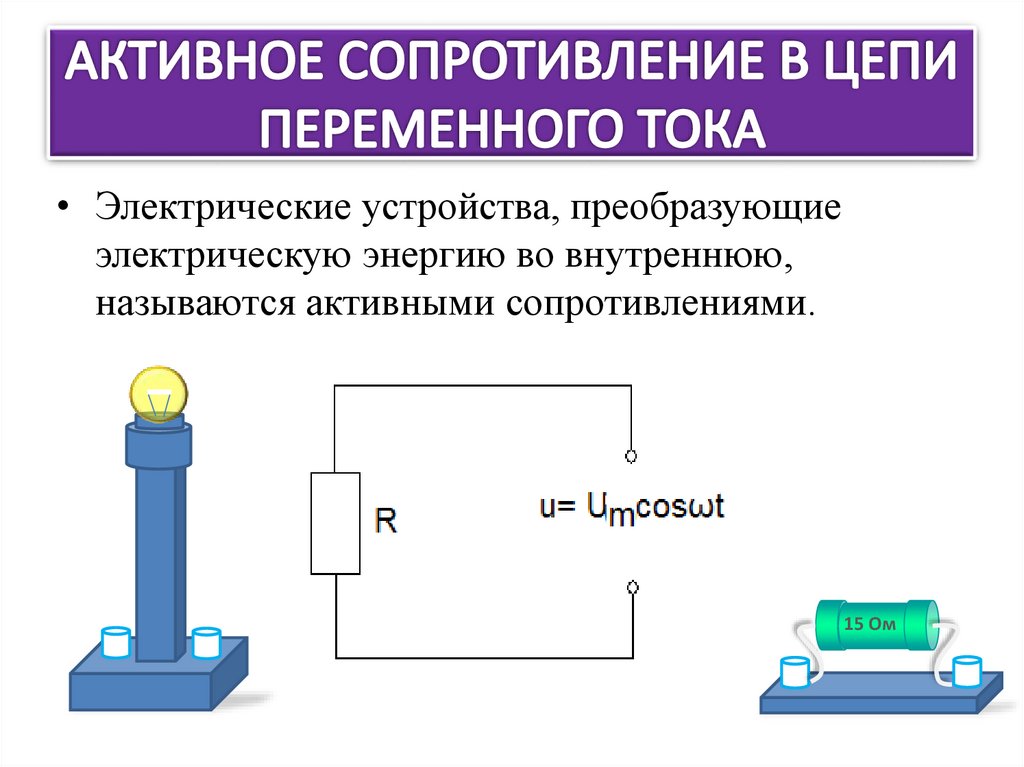

3. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

• Электрические устройства, преобразующие
электрическую энергию во внутреннюю,
называются активными сопротивлениями.
15 Ом

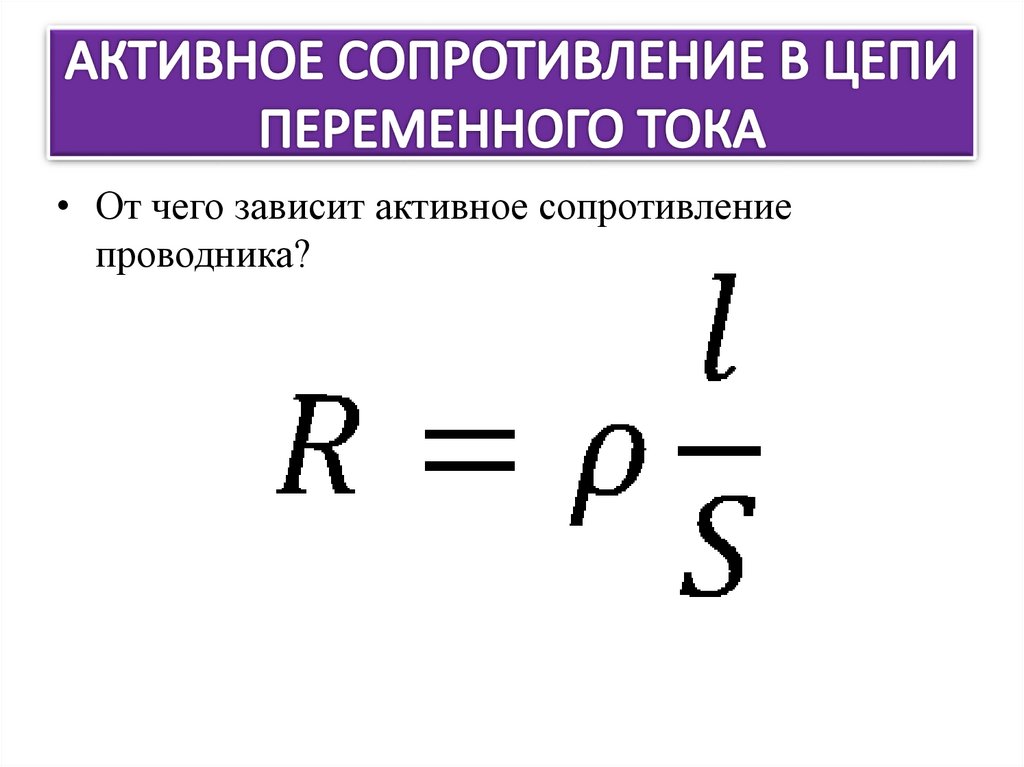

4. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

• От чего зависит активное сопротивление
проводника?

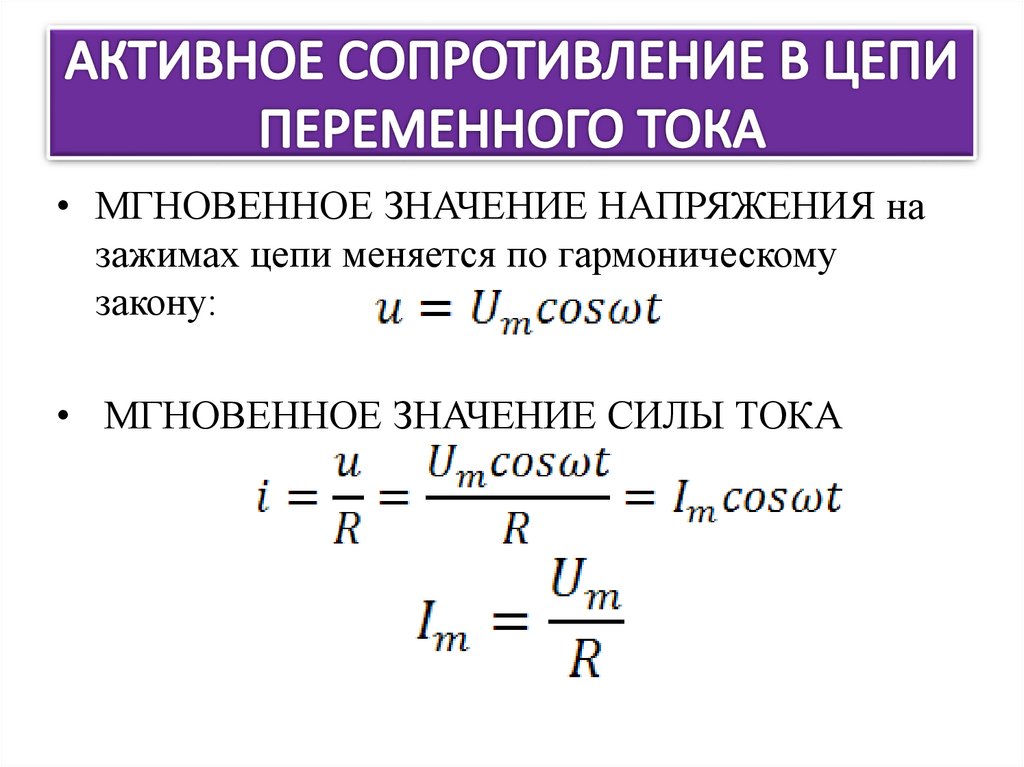

5. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

• МГНОВЕННОЕ ЗНАЧЕНИЕ НАПРЯЖЕНИЯ на
зажимах цепи меняется по гармоническому
закону:
• МГНОВЕННОЕ ЗНАЧЕНИЕ СИЛЫ ТОКА

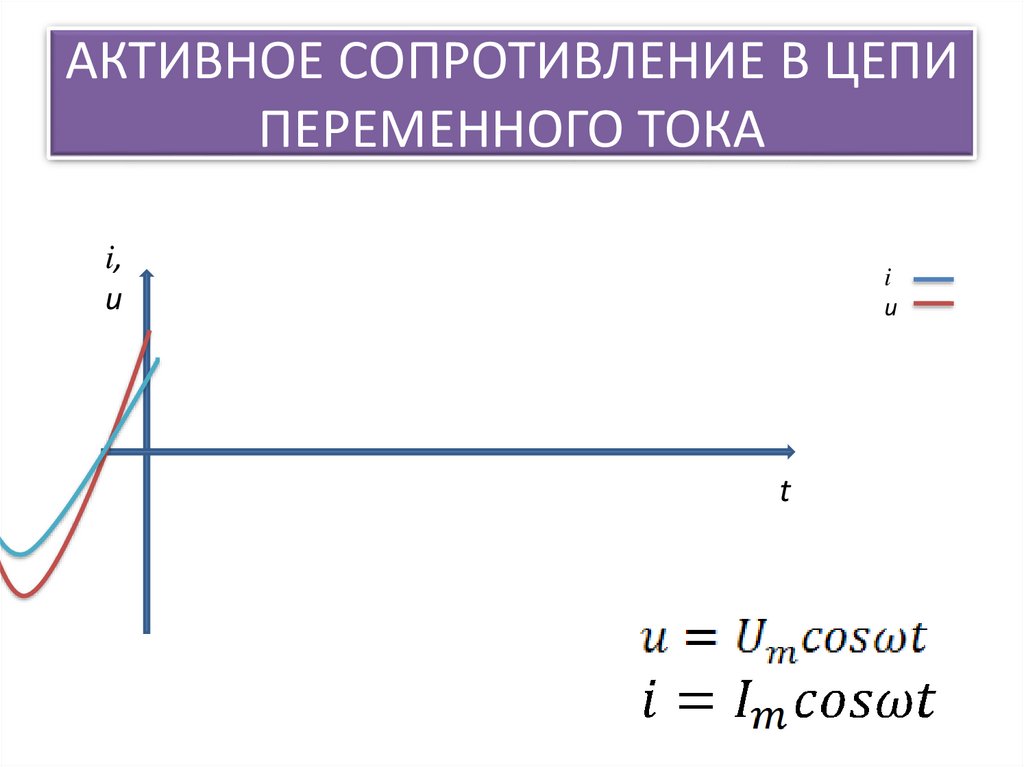

6. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

i,
u
i
u
t

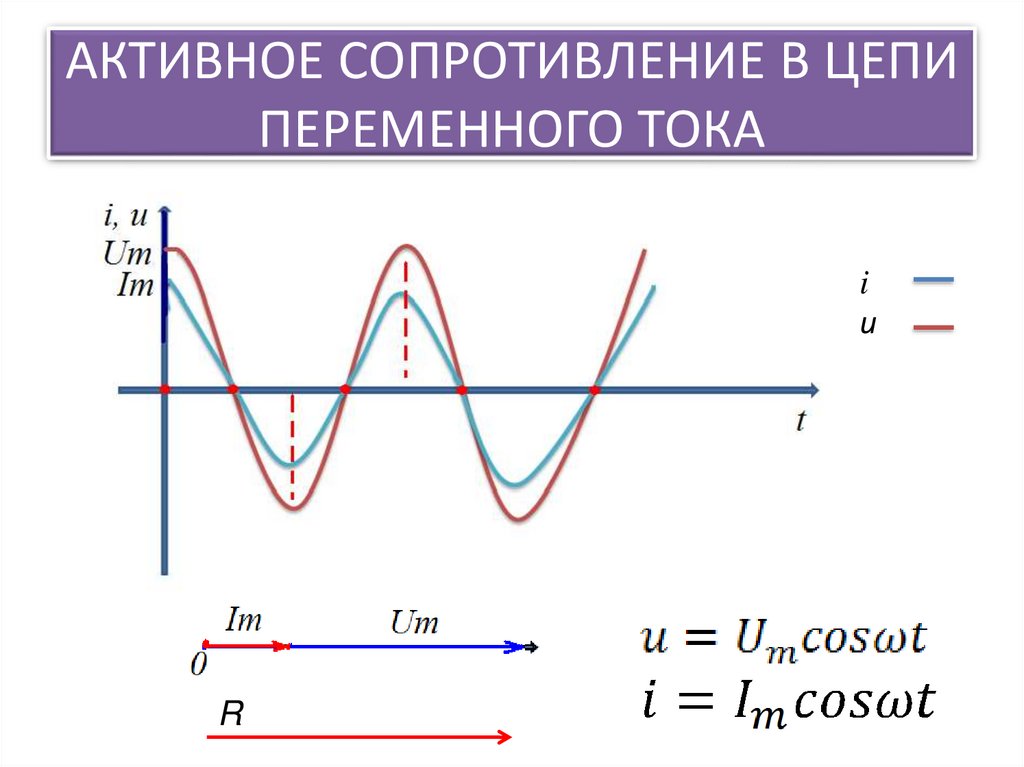

7. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

i
u
R

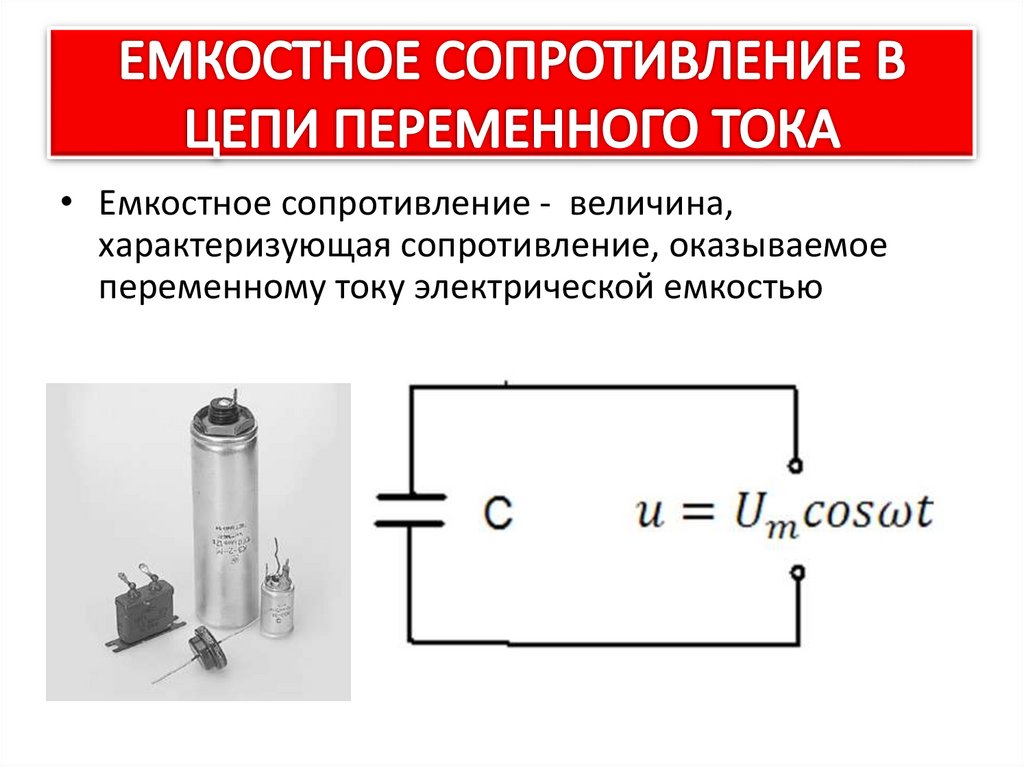

8. ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

• Емкостное сопротивление - величина,
характеризующая сопротивление, оказываемое
переменному току электрической емкостью

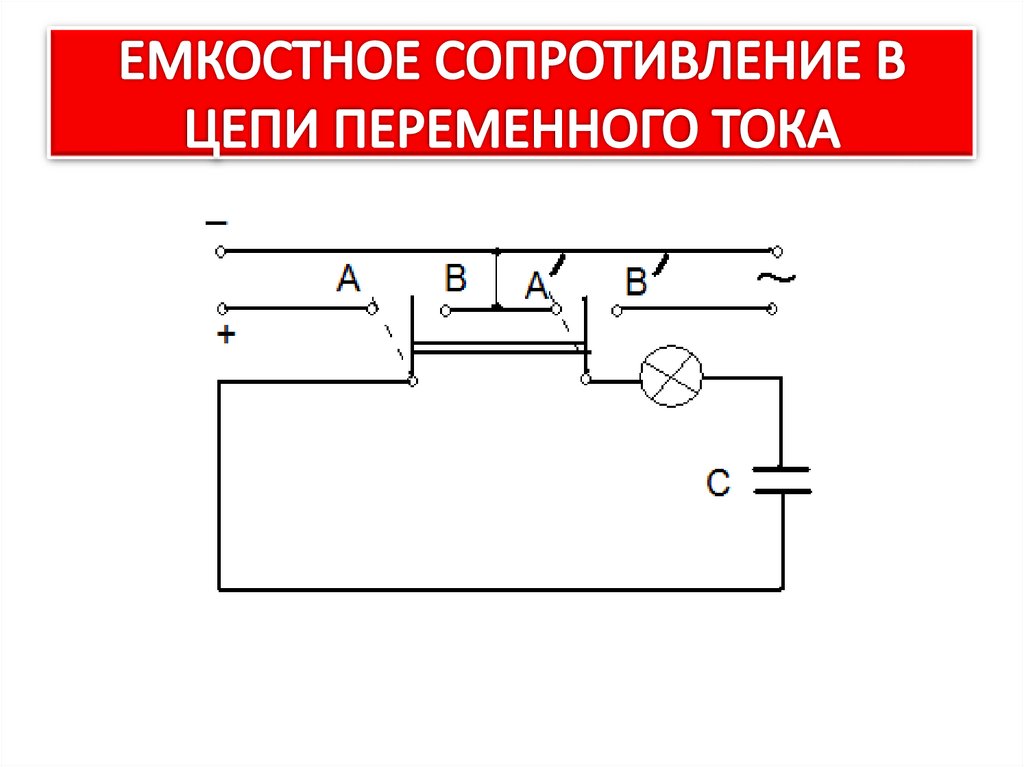

9. ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

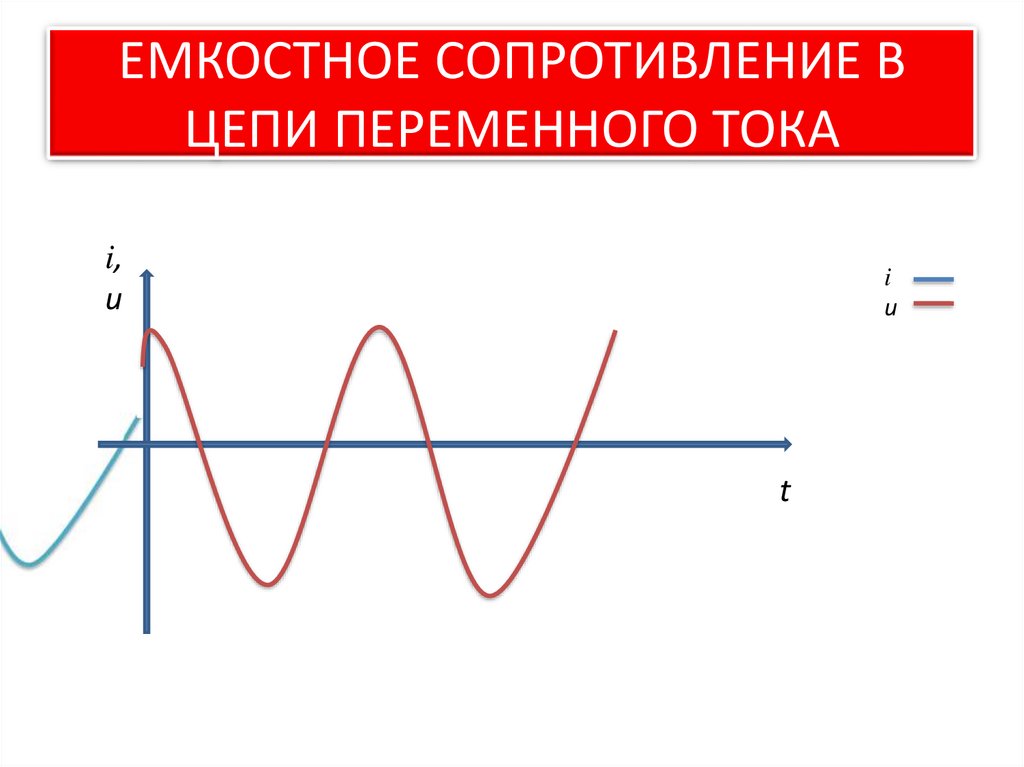

10. ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

i,
u
i
u
t

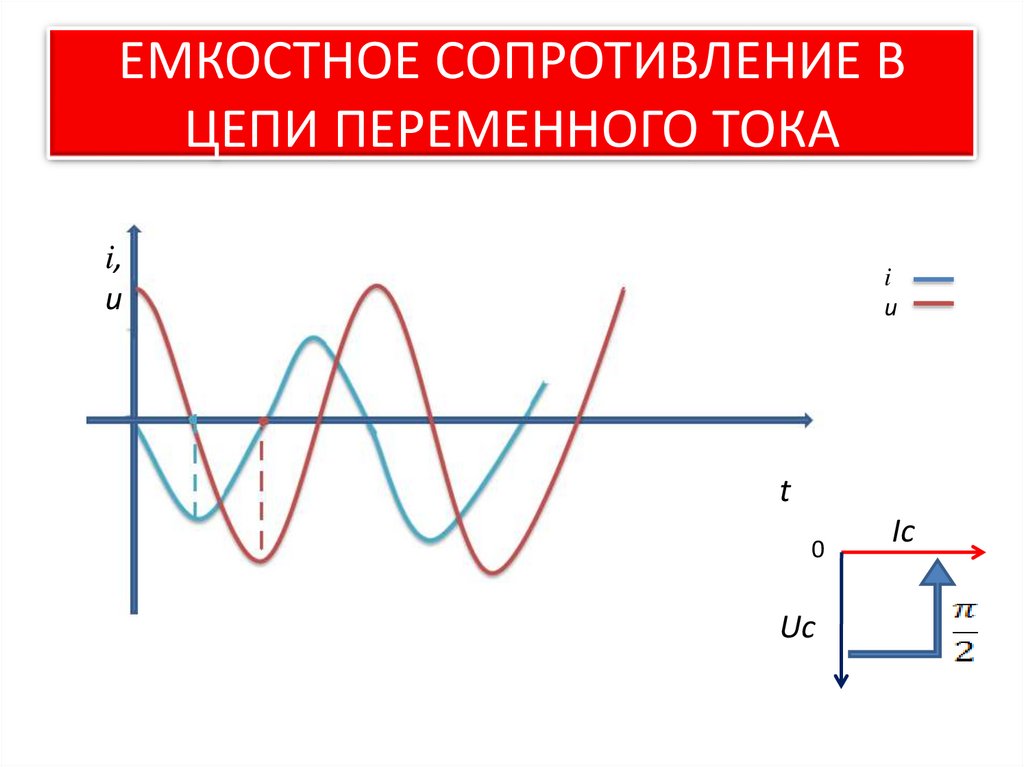

11. ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

i,
u
i
u
t
0
Uc
Ic

12. ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

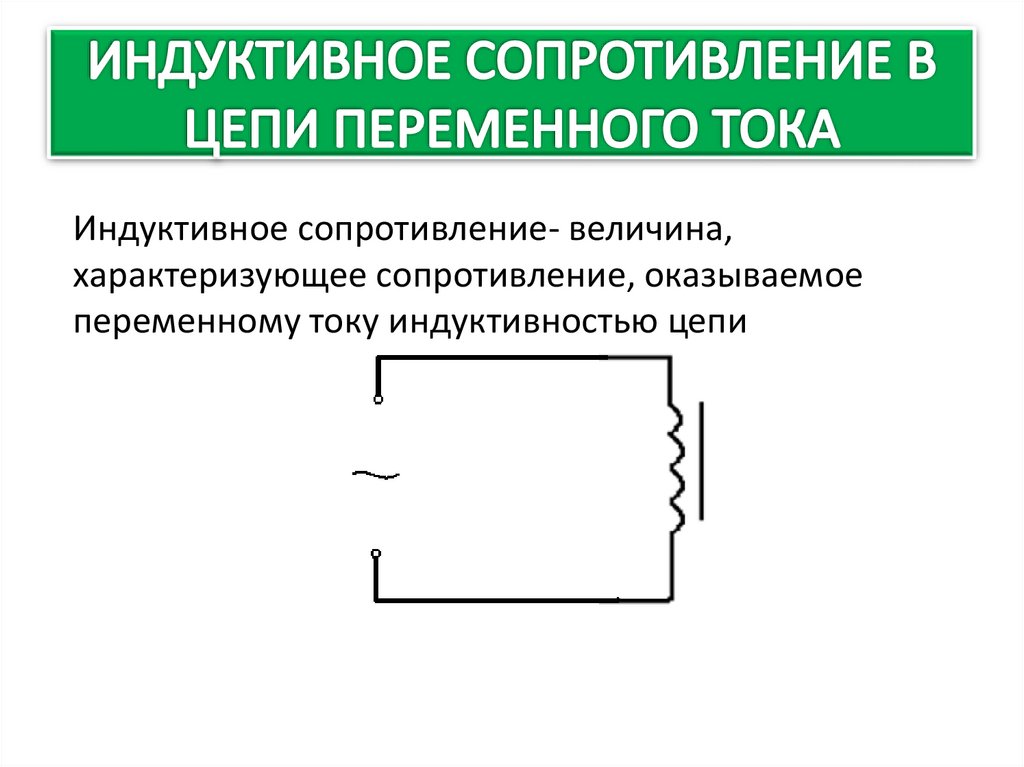

13. ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

Индуктивное сопротивление- величина,
характеризующее сопротивление, оказываемое
переменному току индуктивностью цепи

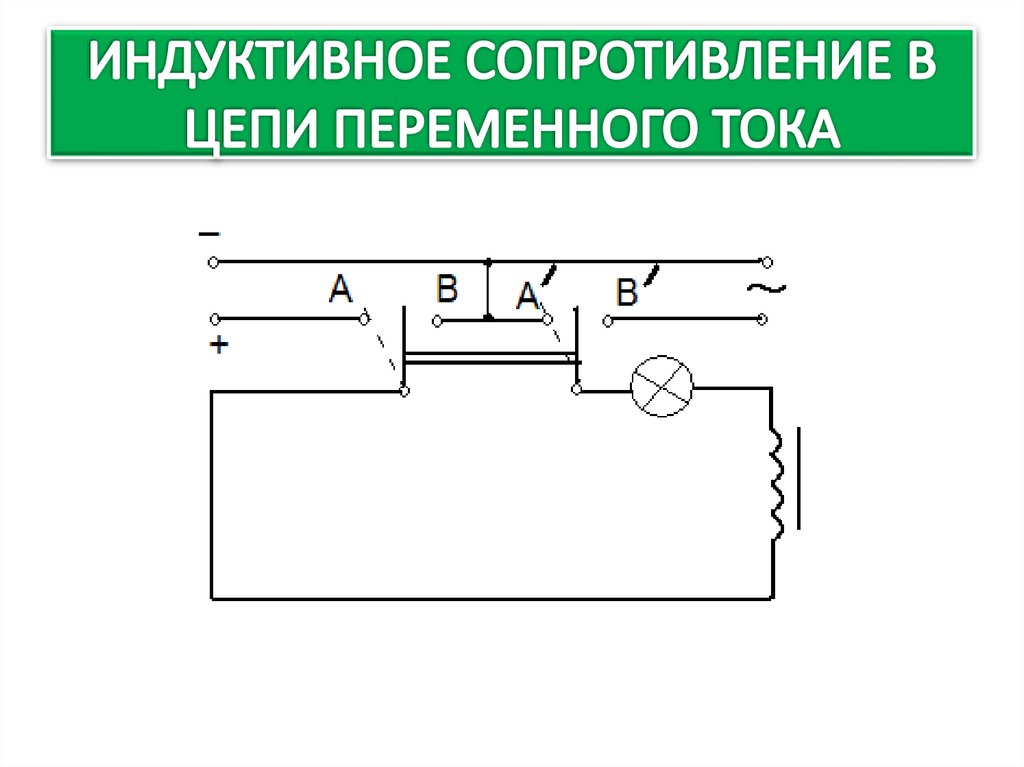

14. ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

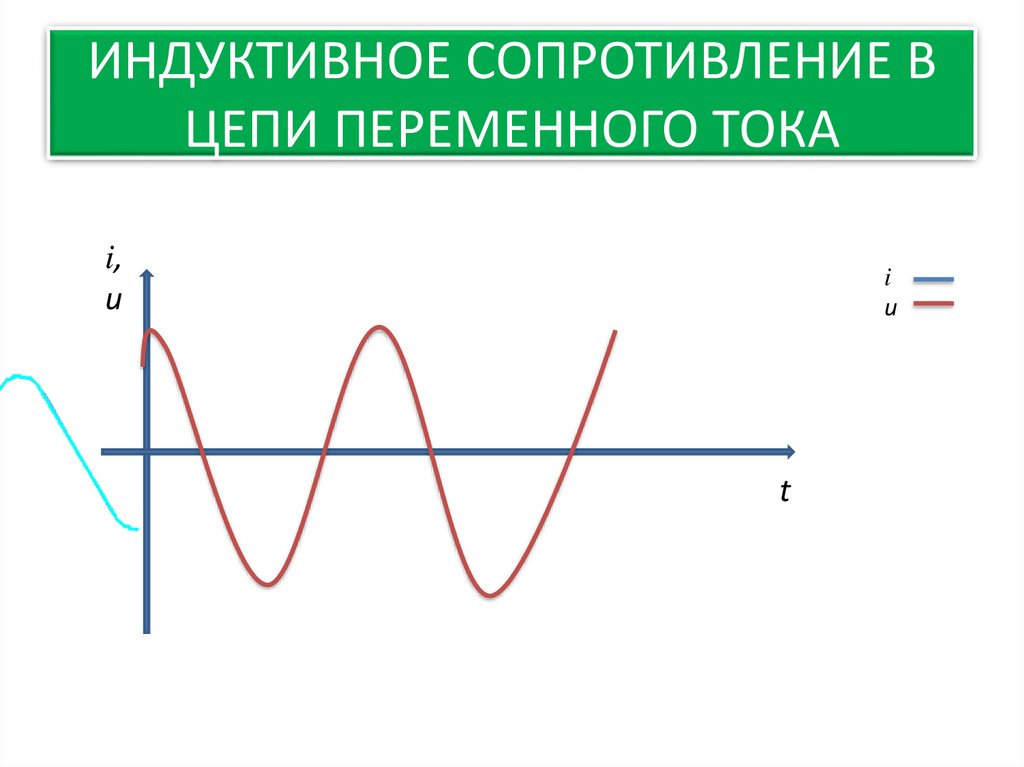

15. ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

i,
u
i
u
t

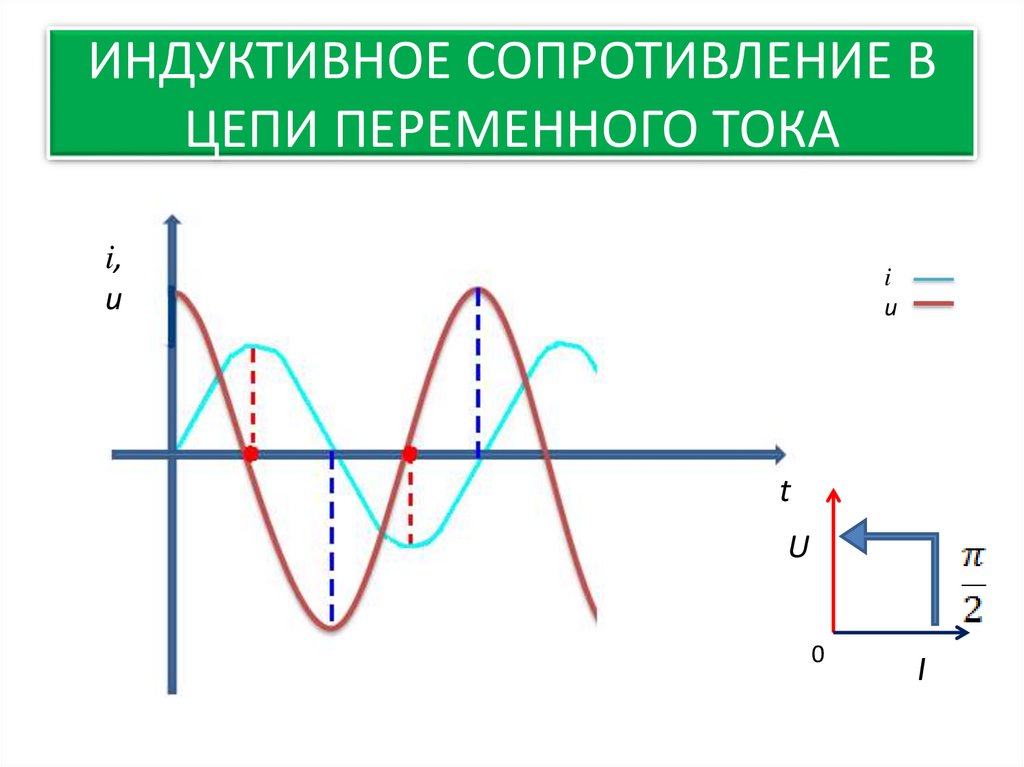

16. ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

i,
u
i
u
t
U
0

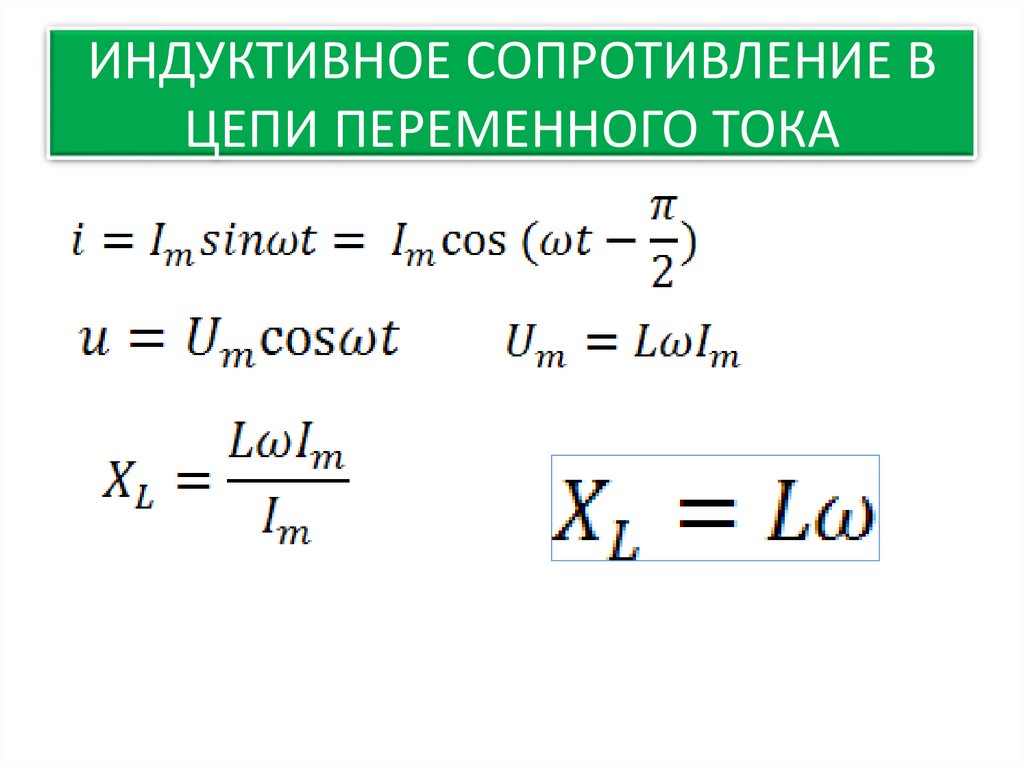

17. ИНДУКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

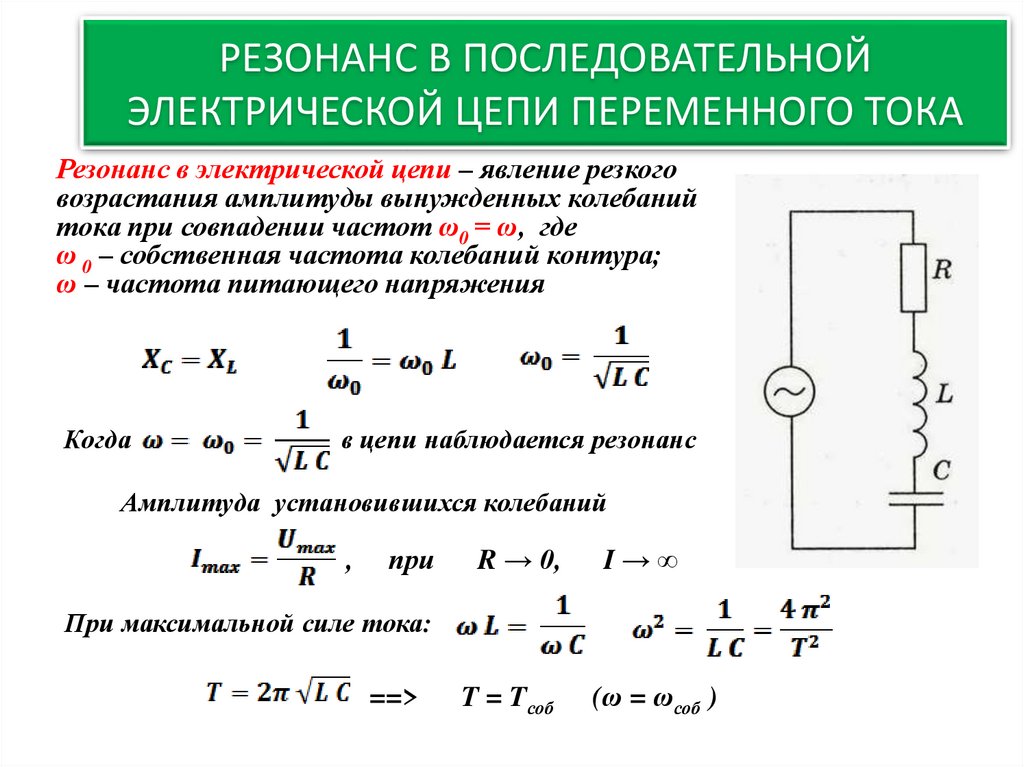

18. РЕЗОНАНС В ПОСЛЕДОВАТЕЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПЕРЕМЕННОГО ТОКА

Резонанс в электрической цепи – явление резкого
возрастания амплитуды вынужденных колебаний
тока при совпадении частот ω0 = ω, где
ω 0 – собственная частота колебаний контура;
ω – частота питающего напряжения
Когда
в цепи наблюдается резонанс
Амплитуда установившихся колебаний
,
при
R → 0,
I→∞
T = Tсоб
(ω = ωсоб )
При максимальной силе тока:
==>

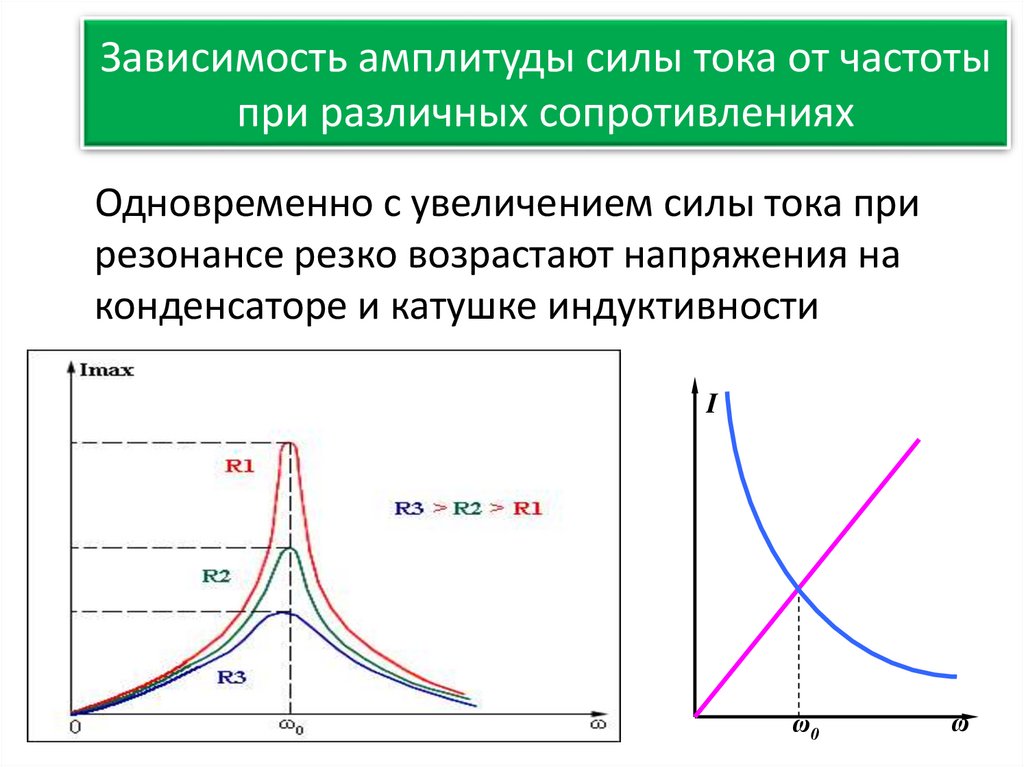

19.

Зависимость амплитуды силы тока от частоты
при различных сопротивлениях
Одновременно с увеличением силы тока при
резонансе резко возрастают напряжения на
конденсаторе и катушке индуктивности
I
ω0
ω

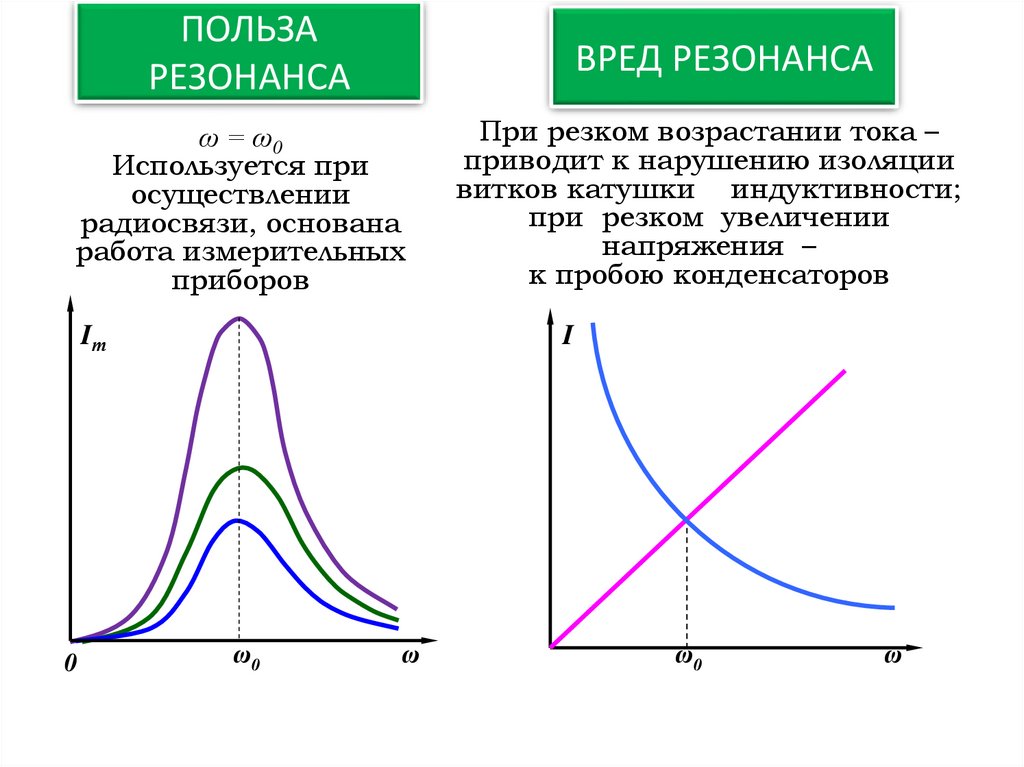

20.

ПОЛЬЗА
РЕЗОНАНСА
ВРЕД РЕЗОНАНСА
ω = ω0
Используется при
осуществлении
радиосвязи, основана
работа измерительных
приборов
При резком возрастании тока –
приводит к нарушению изоляции
витков катушки индуктивности;
при резком увеличении
напряжения –
к пробою конденсаторов
Iт
0
I
ω0
ω
ω0
ω

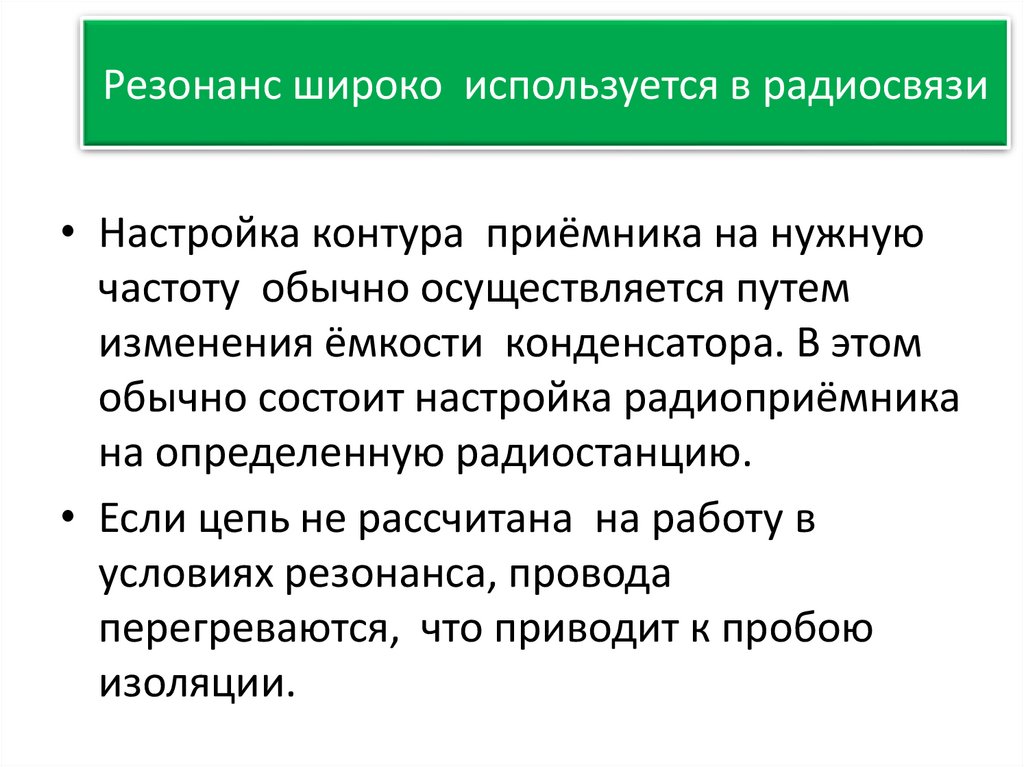

21.

Резонанс широко используется в радиосвязи
• Настройка контура приёмника на нужную
частоту обычно осуществляется путем
изменения ёмкости конденсатора. В этом
обычно состоит настройка радиоприёмника
на определенную радиостанцию.
• Если цепь не рассчитана на работу в
условиях резонанса, провода
перегреваются, что приводит к пробою
изоляции.
