Средства индивидуальной и коллективной защиты органов дыхания и кожи. Тема № 1.1

1.

2.

3.

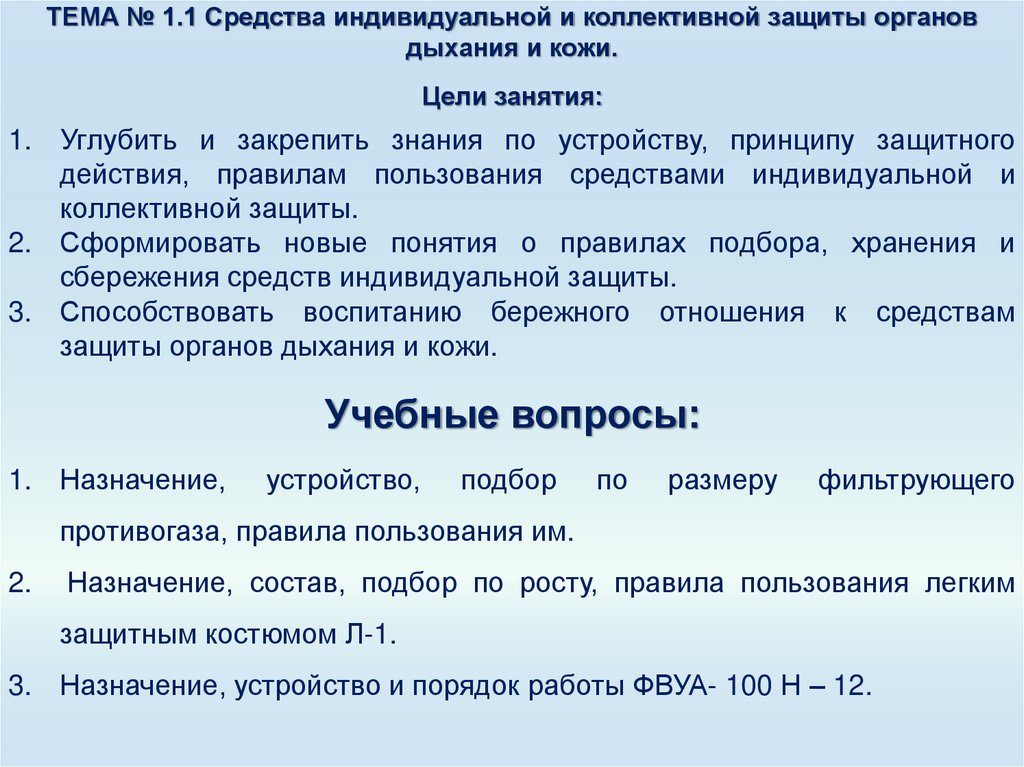

ТЕМА № 1.1 Средства индивидуальной и коллективной защиты органов
дыхания и кожи.
Цели занятия:
1. Углубить и закрепить знания по устройству, принципу защитного
действия, правилам пользования средствами индивидуальной и
коллективной защиты.
2. Сформировать новые понятия о правилах подбора, хранения и
сбережения средств индивидуальной защиты.
3. Способствовать воспитанию бережного отношения к средствам
защиты органов дыхания и кожи.
Учебные вопросы:
1. Назначение,
устройство,
подбор
по
размеру
фильтрующего
противогаза, правила пользования им.
2.
Назначение, состав, подбор по росту, правила пользования легким
защитным костюмом Л-1.
3. Назначение, устройство и порядок работы ФВУА- 100 Н – 12.

4.

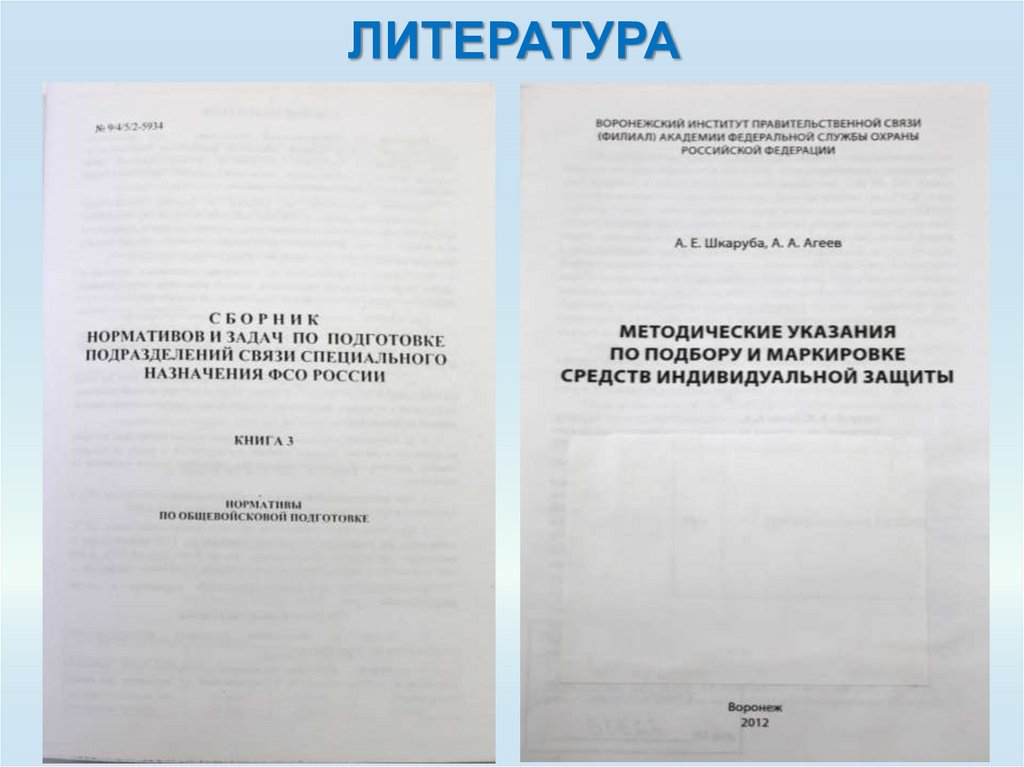

ЛИТЕРАТУРА

5.

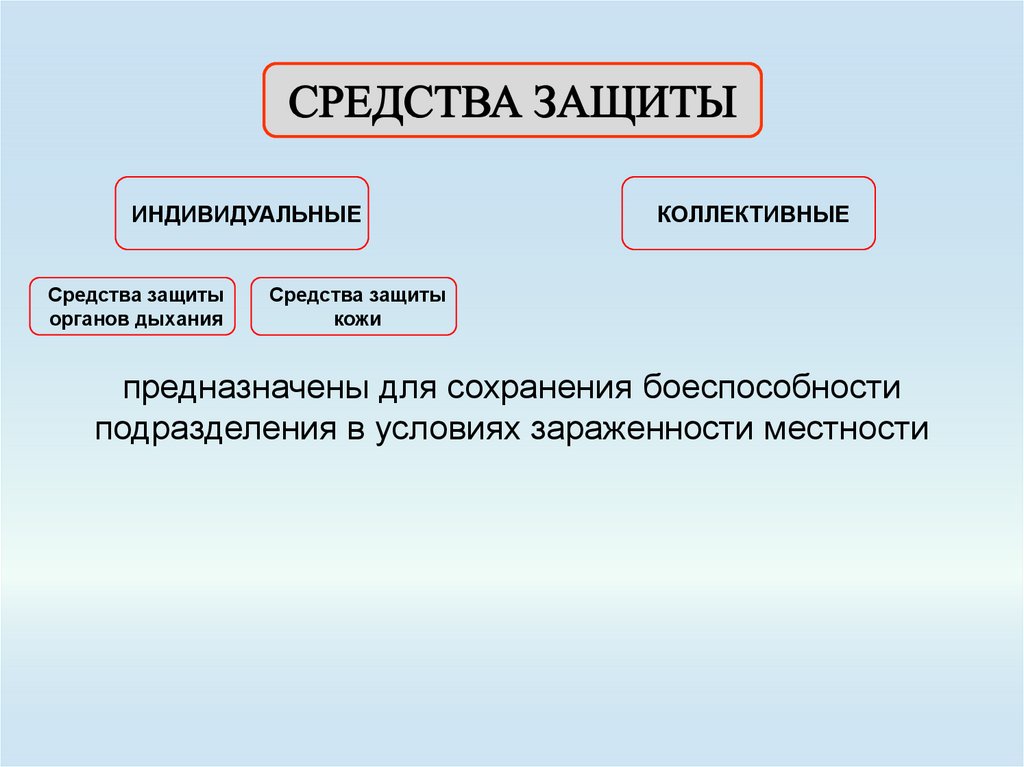

ИНДИВИДУАЛЬНЫЕ
Средства защиты
органов дыхания
КОЛЛЕКТИВНЫЕ
Средства защиты
кожи
предназначены для сохранения боеспособности
подразделения в условиях зараженности местности

6.

УЧЕБНЫЙ ВОПРОС № 1
Назначение, устройство,
подбор по размеру
фильтрующего противогаза,
правила пользования им.

7.

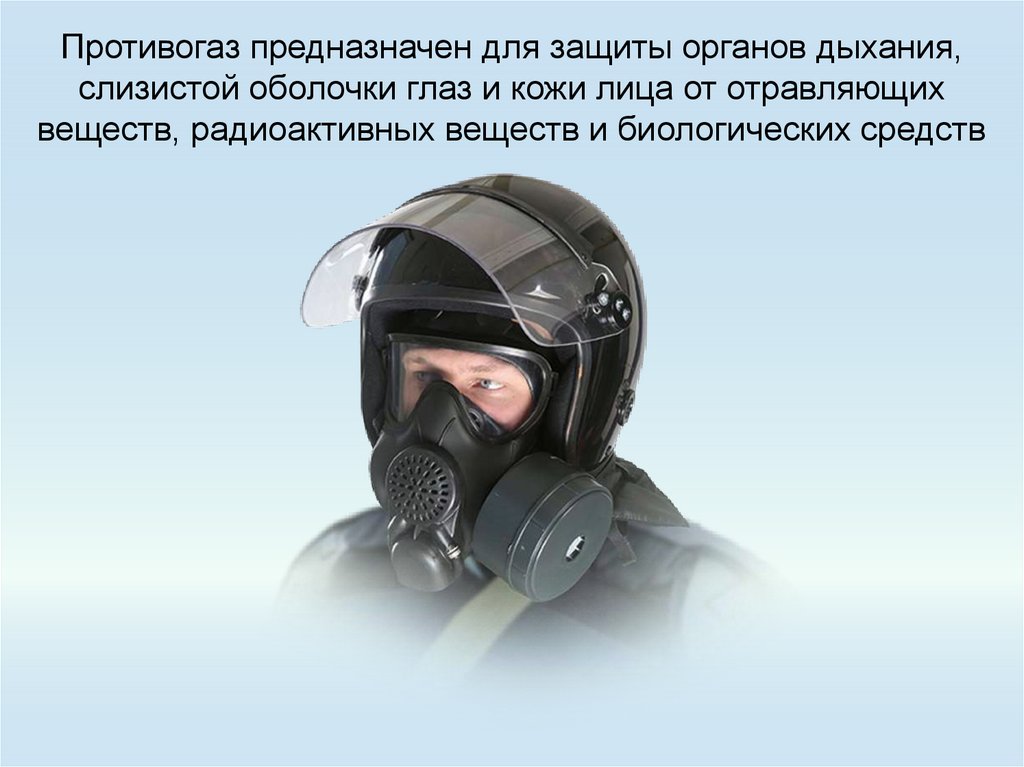

Противогаз предназначен для защиты органов дыхания,
слизистой оболочки глаз и кожи лица от отравляющих
веществ, радиоактивных веществ и биологических средств

8.

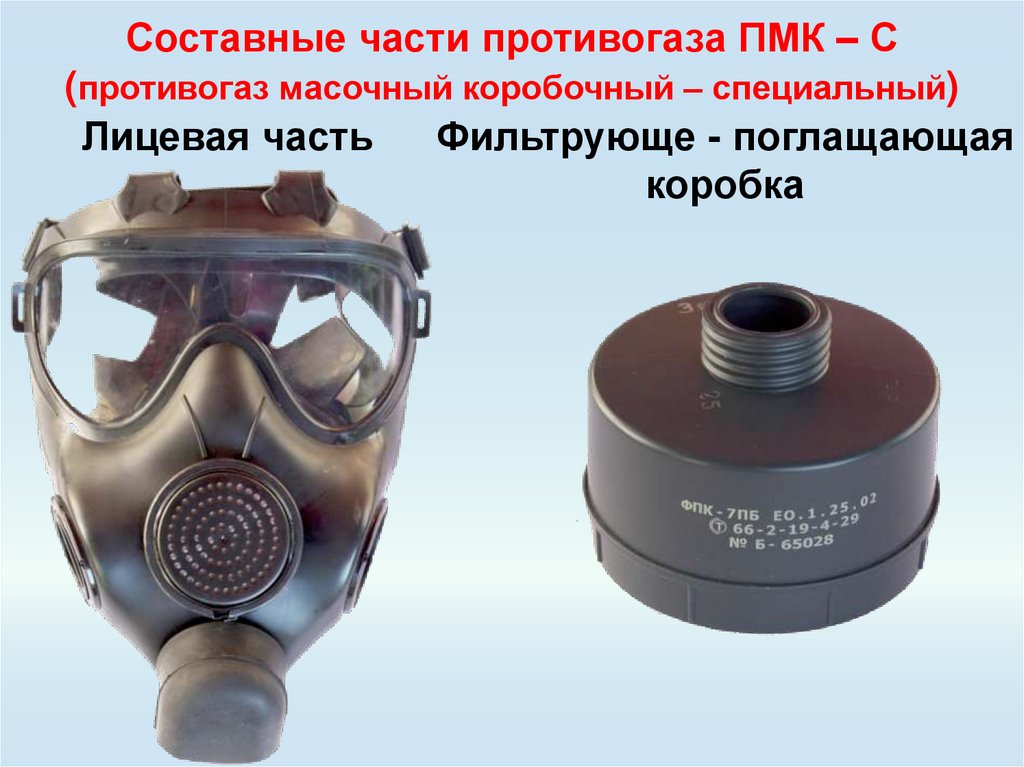

Составные части противогаза ПМК – С
(противогаз масочный коробочный – специальный)
Лицевая часть
Фильтрующе - поглащающая
коробка

9.

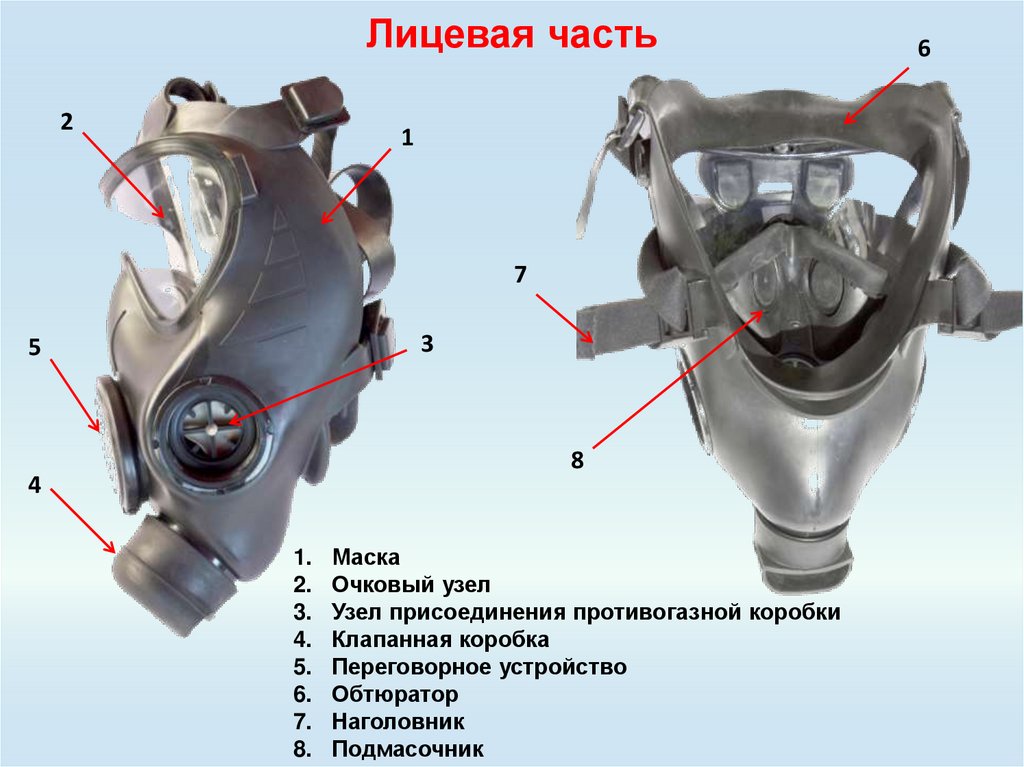

Лицевая часть
2
1
7
3
5
8
4
1.
2.
3.
4.
5.
6.
7.
8.
Маска
Очковый узел
Узел присоединения противогазной коробки
Клапанная коробка
Переговорное устройство
Обтюратор
Наголовник
Подмасочник
6

10.

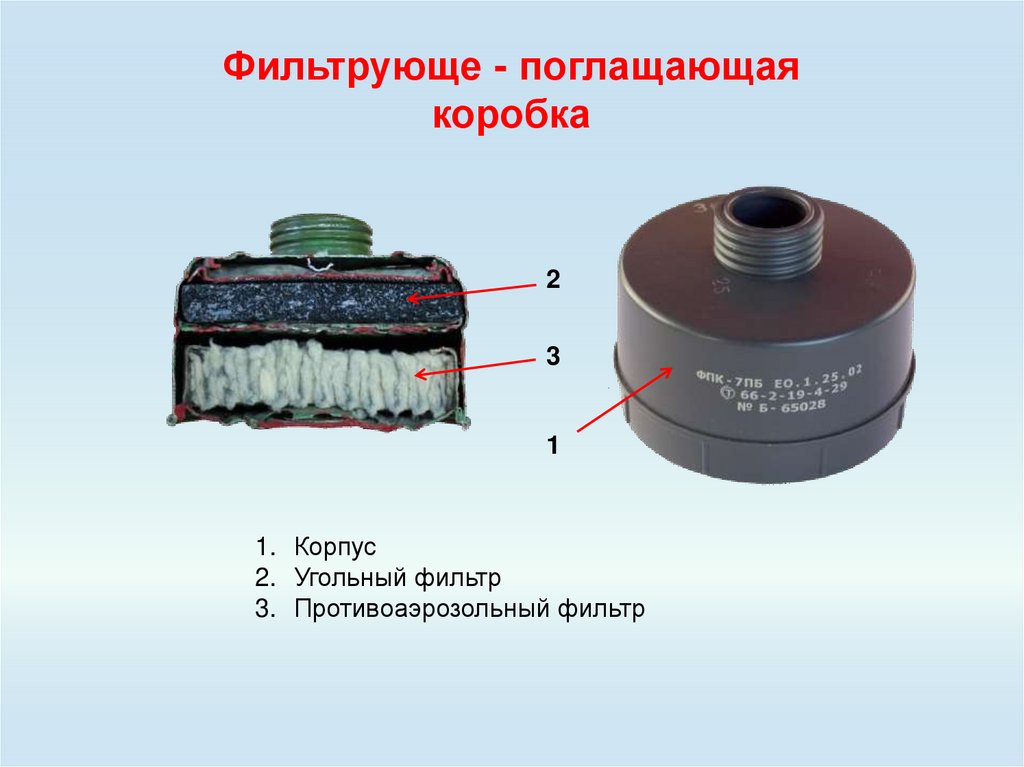

Фильтрующе - поглащающая
коробка
2
3
1
1. Корпус
2. Угольный фильтр
3. Противоаэрозольный фильтр

11.

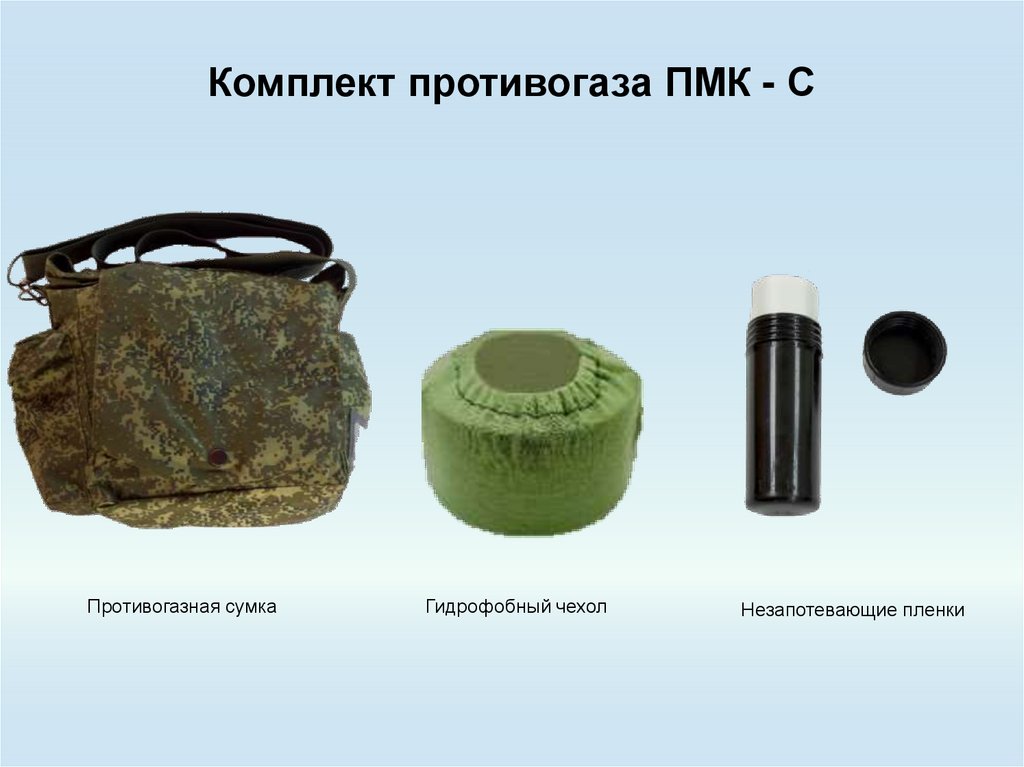

Комплект противогаза ПМК - С
Противогазная сумка
Гидрофобный чехол
Незапотевающие пленки

12.

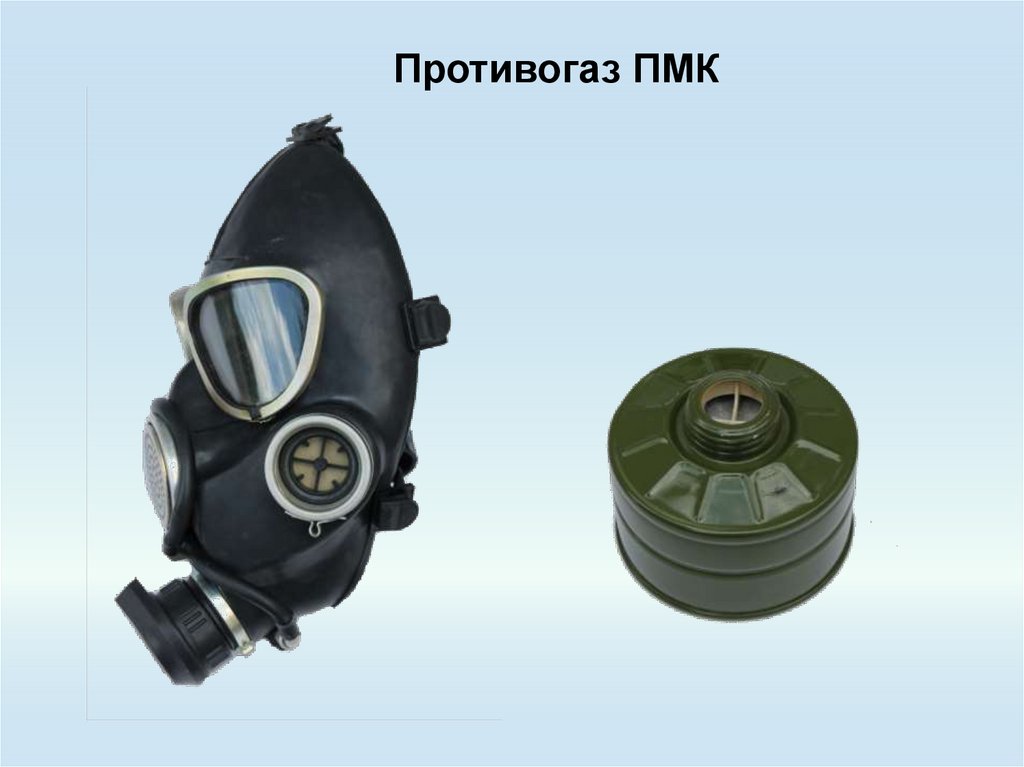

Противогаз ПМК

13.

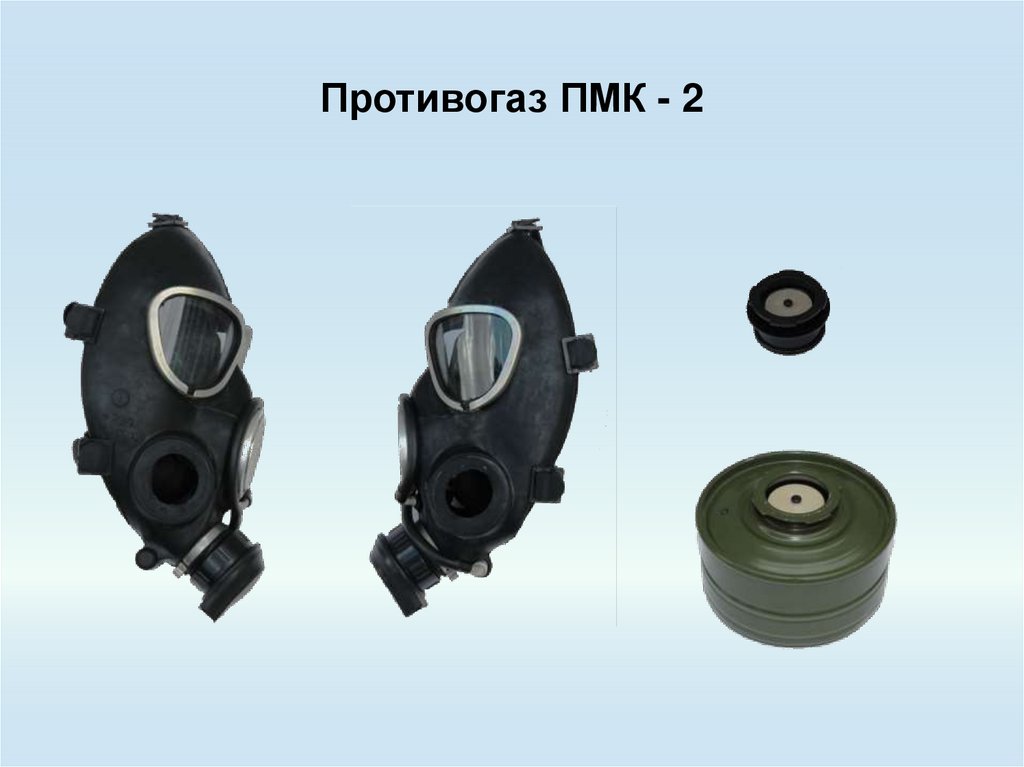

Противогаз ПМК - 2

14.

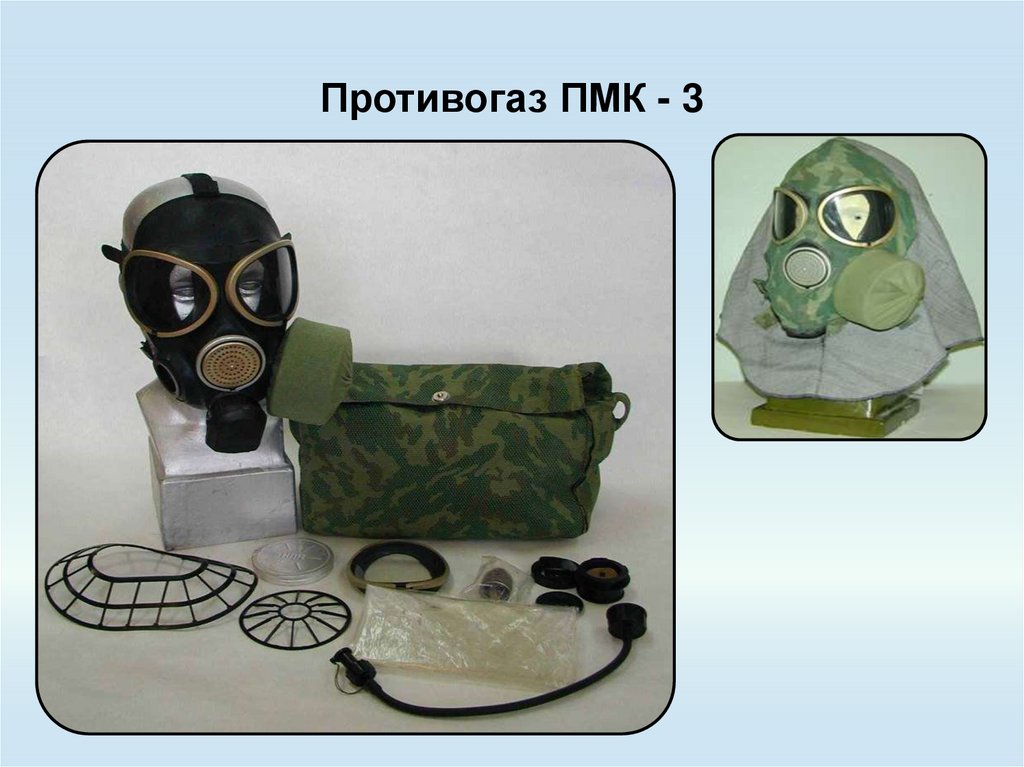

Противогаз ПМК - 3

15.

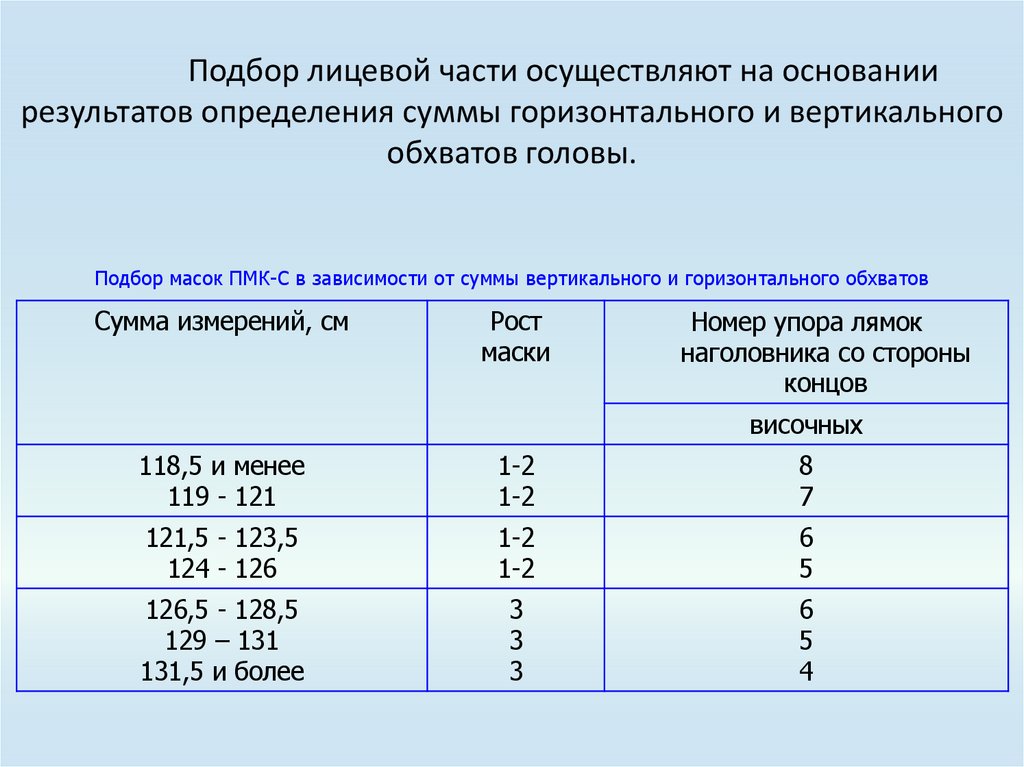

Подбор лицевой части осуществляют на основании
результатов определения суммы горизонтального и вертикального
обхватов головы.
Подбор масок ПМК-С в зависимости от суммы вертикального и горизонтального обхватов
Сумма измерений, см
Рост
маски
Номер упора лямок
наголовника со стороны
концов
височных
118,5 и менее
119 - 121
1-2
1-2
8
7
121,5 - 123,5
124 - 126
1-2
1-2
6
5
126,5 - 128,5
129 – 131
131,5 и более
3
3
3
6
5
4

16.

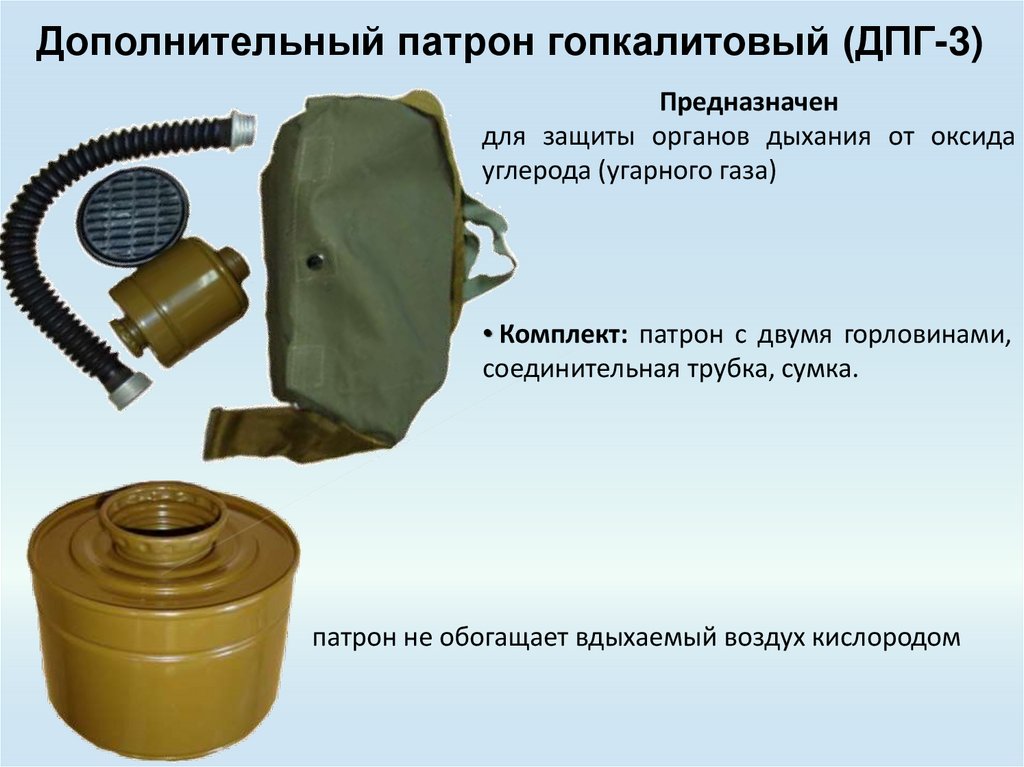

Дополнительный патрон гопкалитовый (ДПГ-3)
Предназначен
для защиты органов дыхания от оксида
углерода (угарного газа)
• Комплект: патрон с двумя горловинами,
соединительная трубка, сумка.
патрон не обогащает вдыхаемый воздух кислородом

17.

УЧЕБНЫЙ ВОПРОС № 2
Назначение, состав, подбор
по росту, правила
пользования
легким защитным костюмом
Л-1

18.

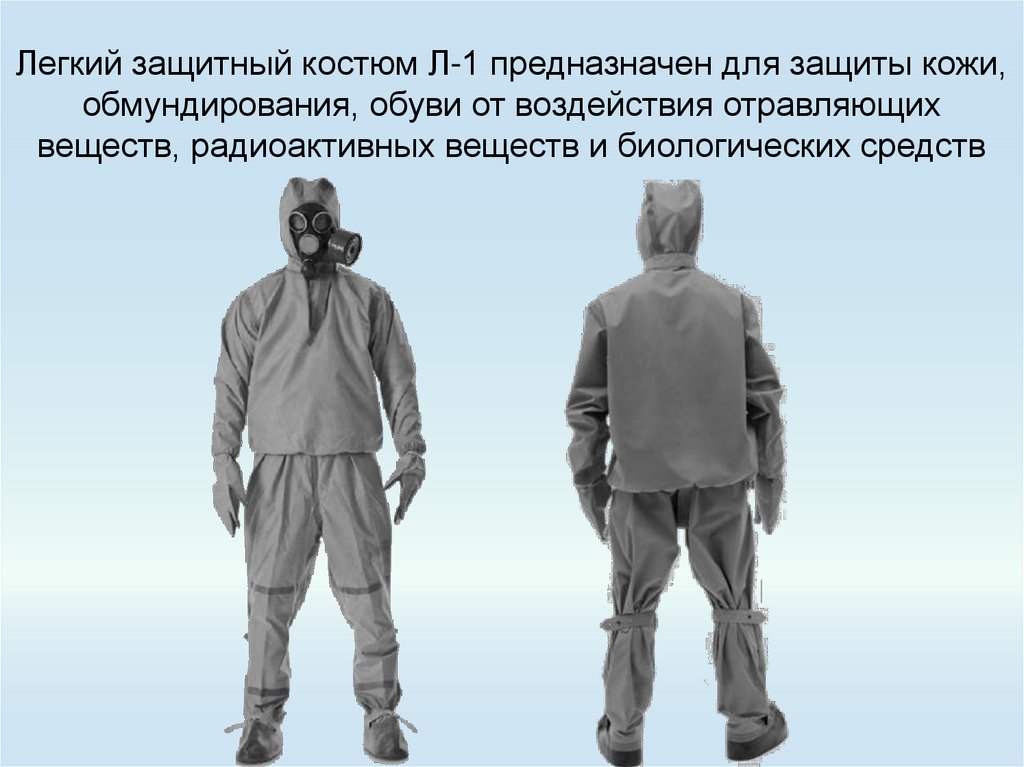

Легкий защитный костюм Л-1 предназначен для защиты кожи,
обмундирования, обуви от воздействия отравляющих
веществ, радиоактивных веществ и биологических средств

19.

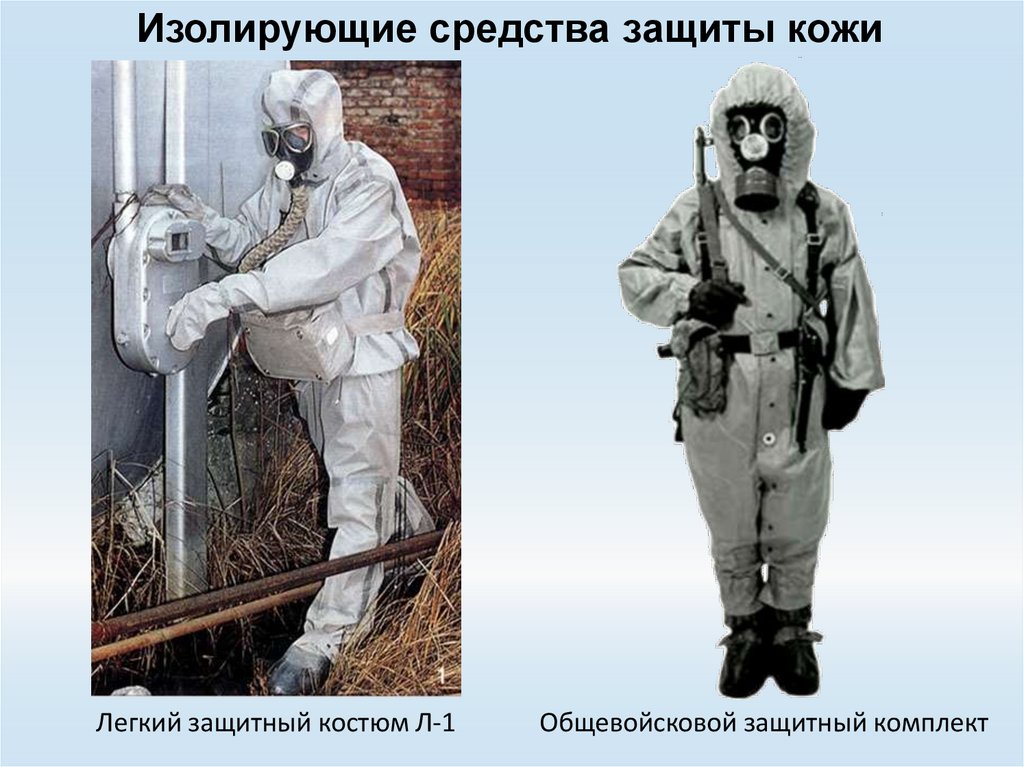

Изолирующие средства защиты кожи
Легкий защитный костюм Л-1
Общевойсковой защитный комплект

20.

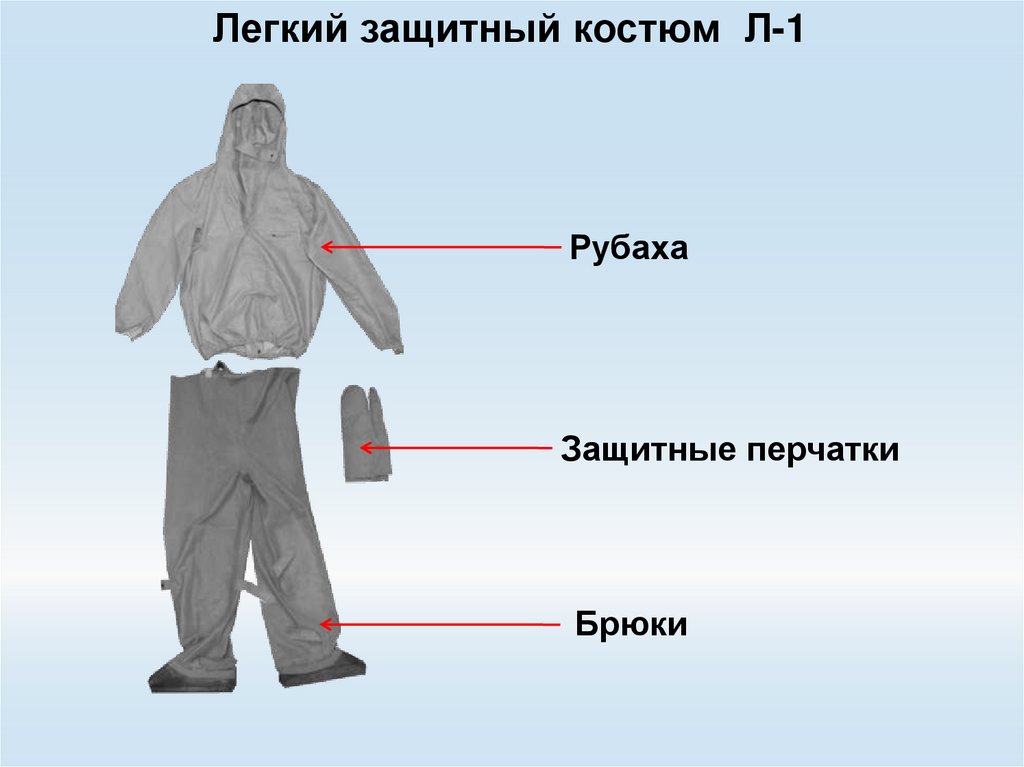

Легкий защитный костюм Л-1
Рубаха
Защитные перчатки
Брюки

21.

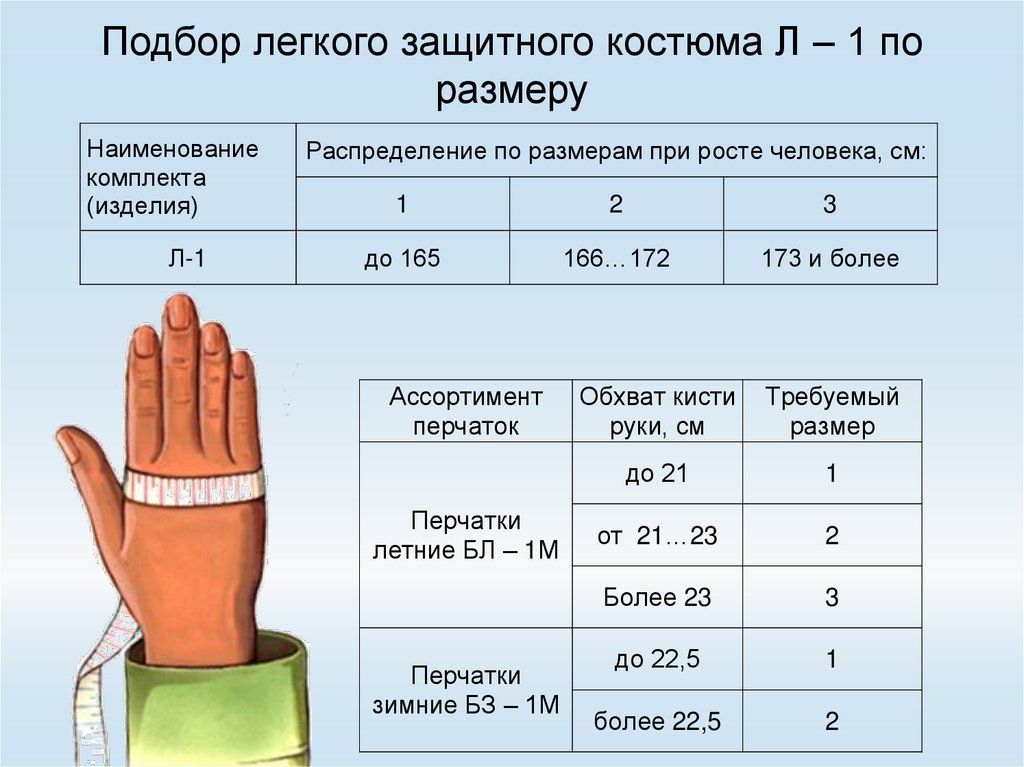

Подбор легкого защитного костюма Л – 1 по
размеру
Наименование
комплекта
(изделия)
Л-1
Распределение по размерам при росте человека, см:
1
2
3
до 165
166…172
173 и более
Обхват кисти
руки, см
Требуемый
размер
до 21
1
от 21…23
2
Более 23
3
до 22,5
1
более 22,5
2
Ассортимент
перчаток
Перчатки
летние БЛ – 1М
Перчатки
зимние БЗ – 1М

22.

Норматив № 6 по РХБЗ
«Надевание специальной защитной одежды Л-1 и противогаза»
Порядок выполнения

23.

Норматив № 6 по ЗССМП
«Надевание специальной защитной одежды Л-1 и противогаза»
Ошибки, снижающие оценку
Время выполнения
Оценка
Отлично
Хорошо
Удовлетворительно
Время (мин, с)
4, 00
4, 20
5, 10

24.

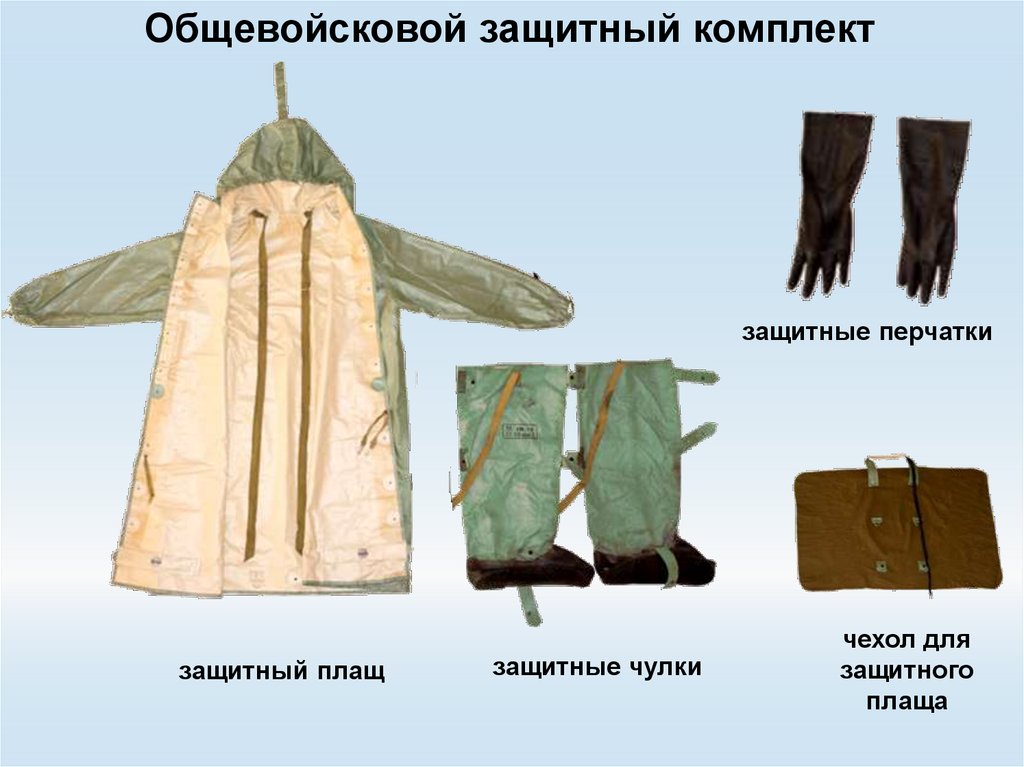

Общевойсковой защитный комплект
защитные перчатки
защитный плащ
защитные чулки
чехол для
защитного
плаща

25.

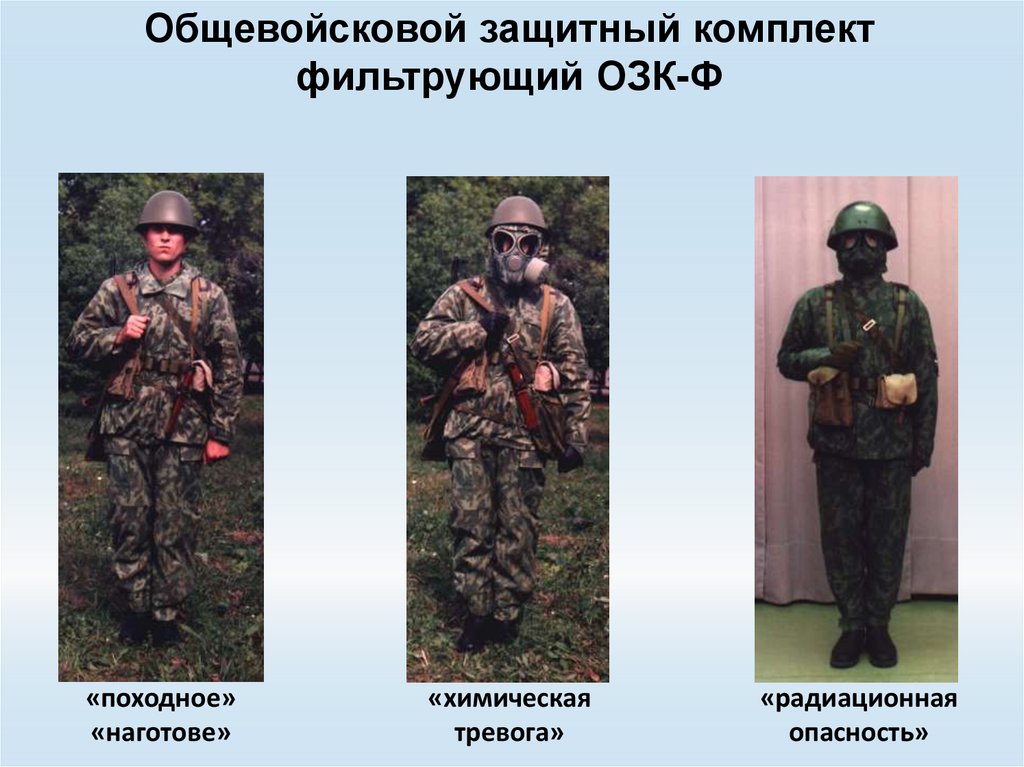

Общевойсковой защитный комплект
фильтрующий ОЗК-Ф
«походное»
«наготове»
«химическая
тревога»
«радиационная
опасность»

26.

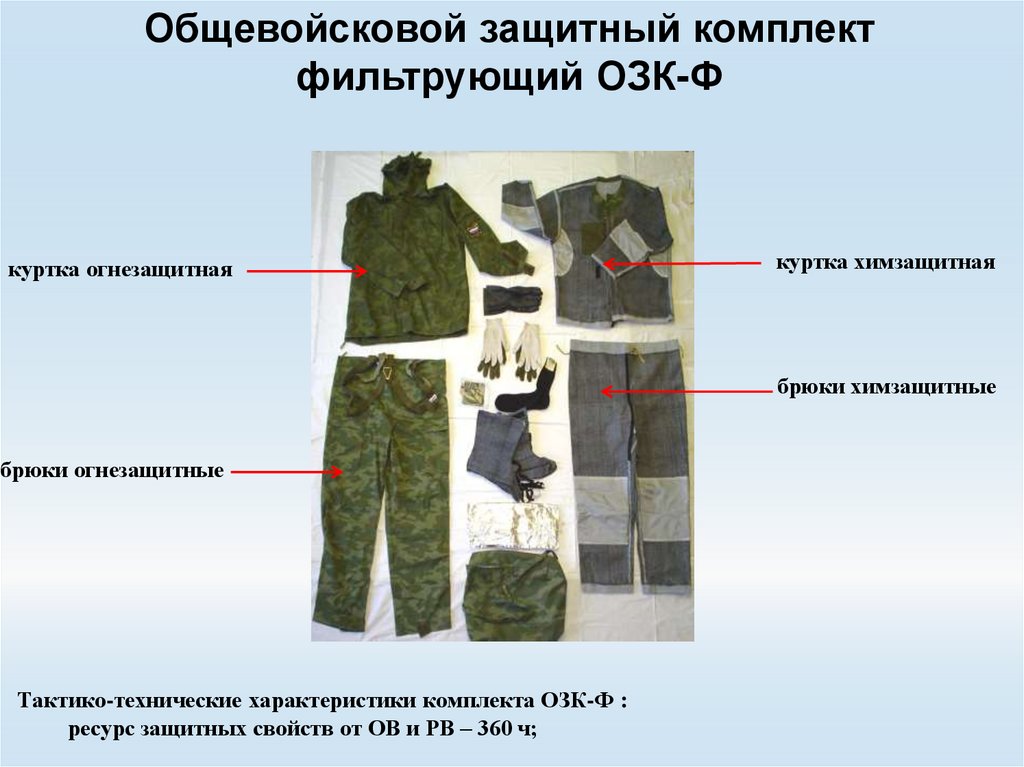

Общевойсковой защитный комплект
фильтрующий ОЗК-Ф
куртка огнезащитная
куртка химзащитная
брюки химзащитные
брюки огнезащитные
Тактико-технические характеристики комплекта ОЗК-Ф :
ресурс защитных свойств от ОВ и РВ – 360 ч;

27.

УЧЕБНЫЙ ВОПРОС № 3
Назначение, устройство и
порядок работы
ФВУА- 100 Н - 12

28.

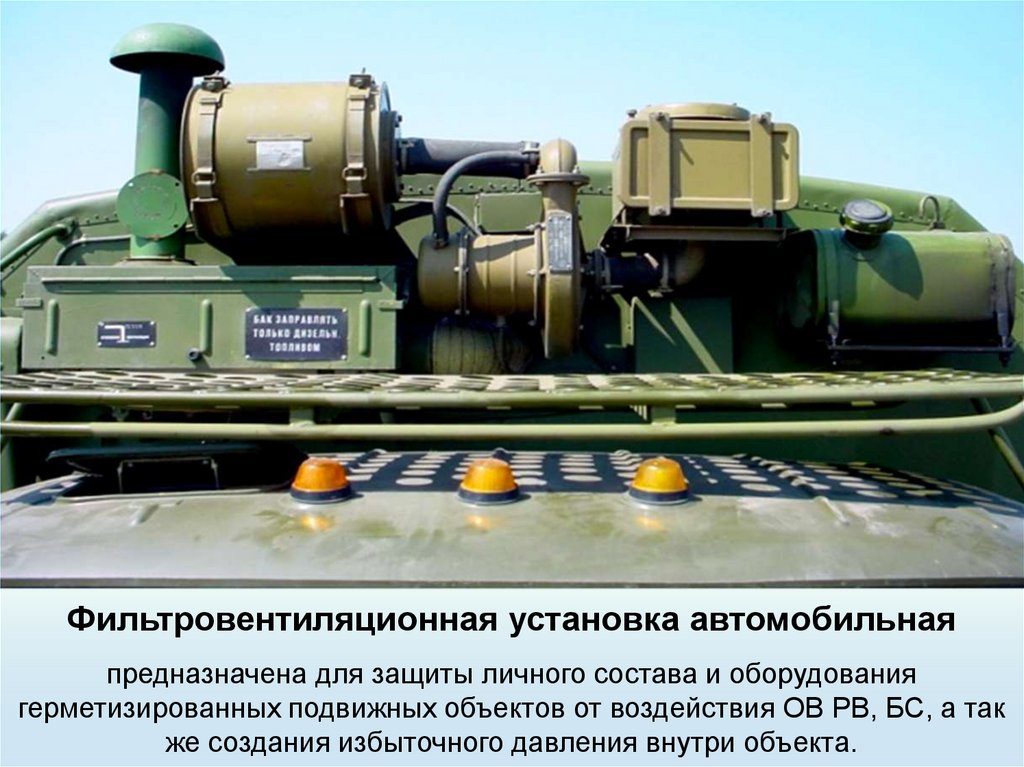

Фильтровентиляционная установка автомобильная
предназначена для защиты личного состава и оборудования
герметизированных подвижных объектов от воздействия ОВ РВ, БС, а так
же создания избыточного давления внутри объекта.

29.

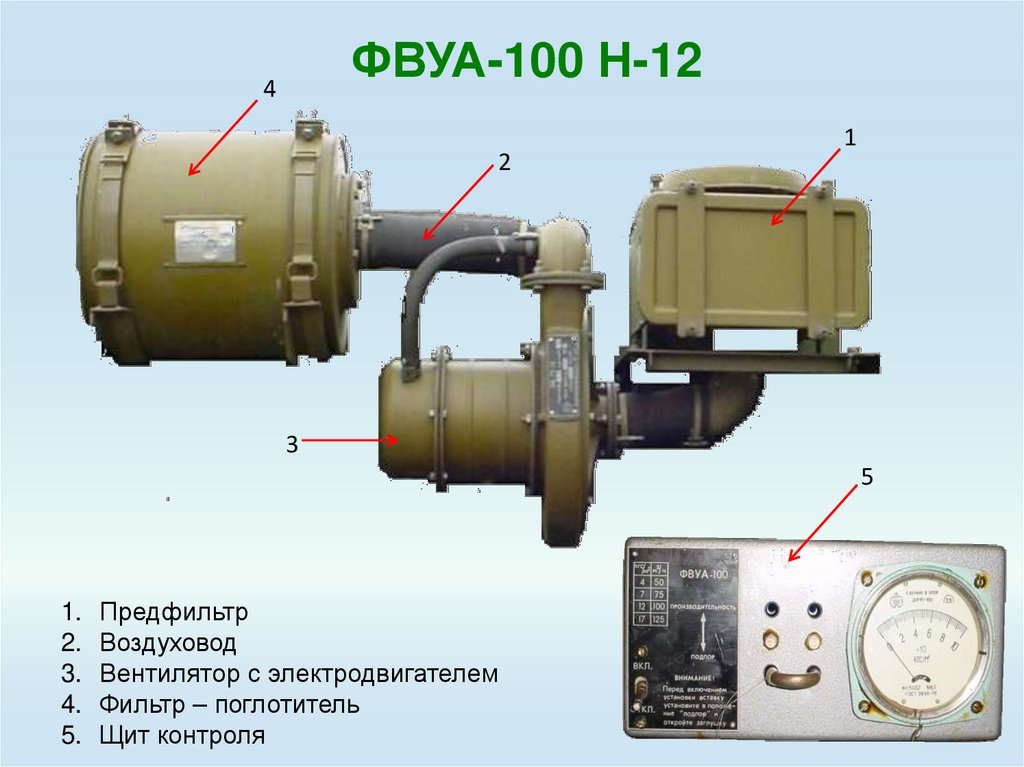

ФВУА-100 Н-12
4
2
1
3
5
1. Предфильтр
2. Воздуховод
3. Вентилятор с электродвигателем
4. Фильтр – поглотитель
5. Щит контроля

30.

31.

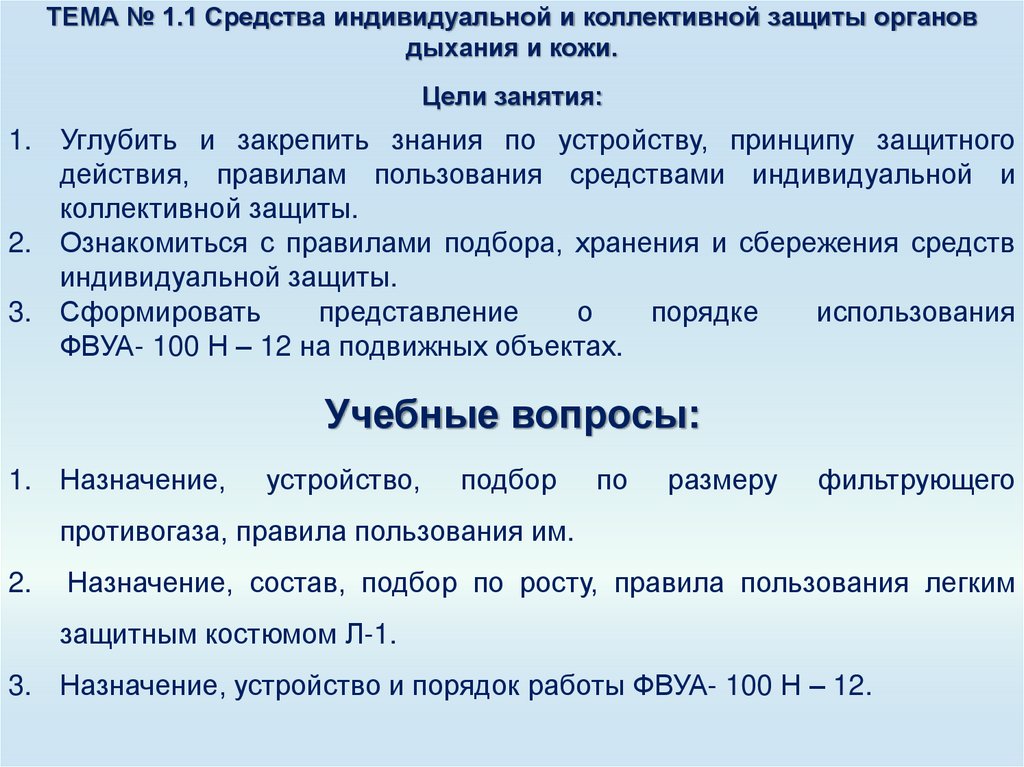

ТЕМА № 1.1 Средства индивидуальной и коллективной защиты органов
дыхания и кожи.
Цели занятия:
1. Углубить и закрепить знания по устройству, принципу защитного
действия, правилам пользования средствами индивидуальной и
коллективной защиты.
2. Ознакомиться с правилами подбора, хранения и сбережения средств
индивидуальной защиты.
3. Сформировать
представление
о
порядке
использования
ФВУА- 100 Н – 12 на подвижных объектах.
Учебные вопросы:
1. Назначение,
устройство,
подбор
по
размеру
фильтрующего
противогаза, правила пользования им.
2.
Назначение, состав, подбор по росту, правила пользования легким
защитным костюмом Л-1.
3. Назначение, устройство и порядок работы ФВУА- 100 Н – 12.

32.

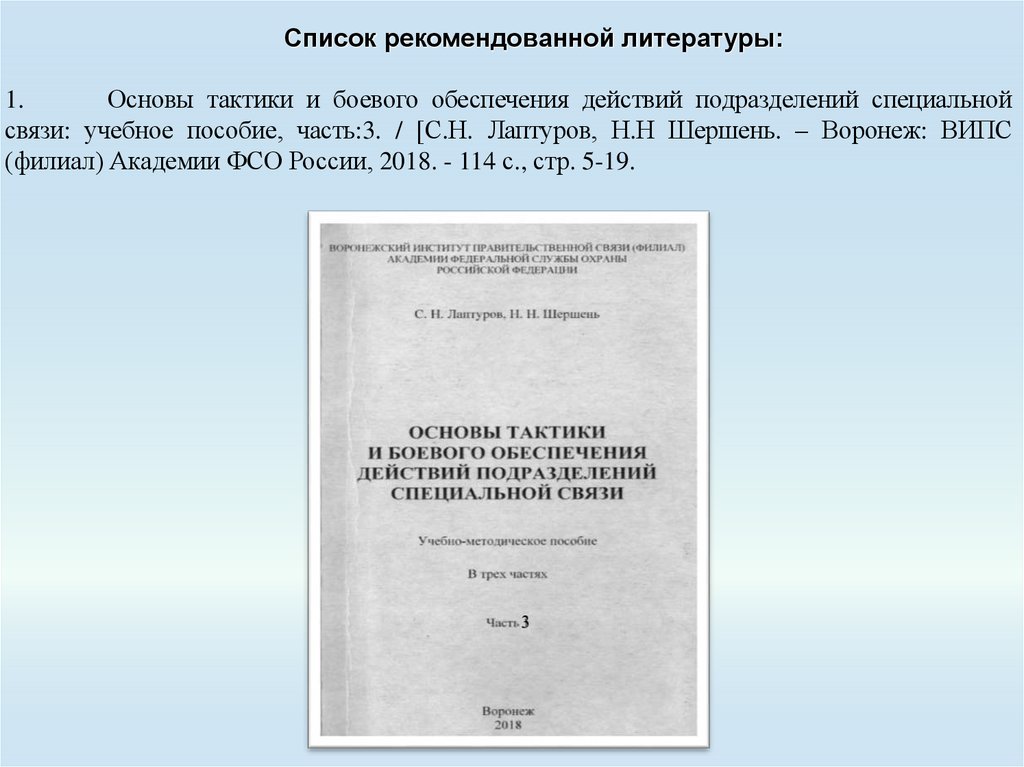

Список рекомендованной литературы:
1.
Основы тактики и боевого обеспечения действий подразделений специальной
связи: учебное пособие, часть:3. / [С.Н. Лаптуров, Н.Н Шершень. – Воронеж: ВИПС
(филиал) Академии ФСО России, 2018. - 114 с., стр. 5-19.

33.

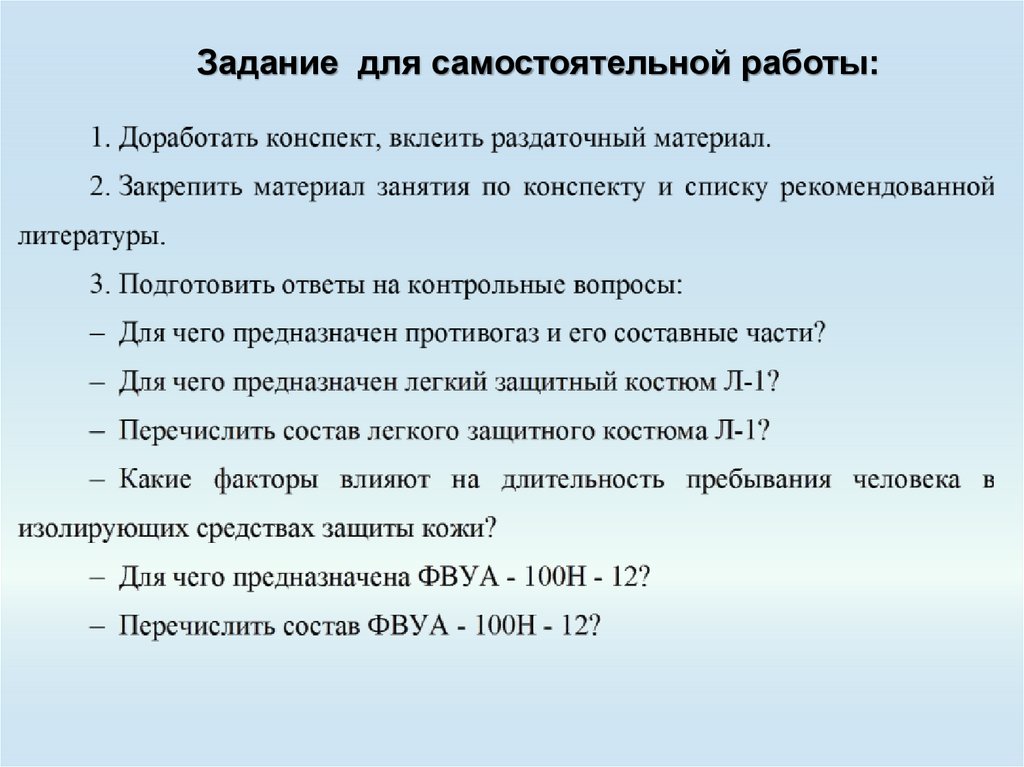

Задание для самостоятельной работы:

34.

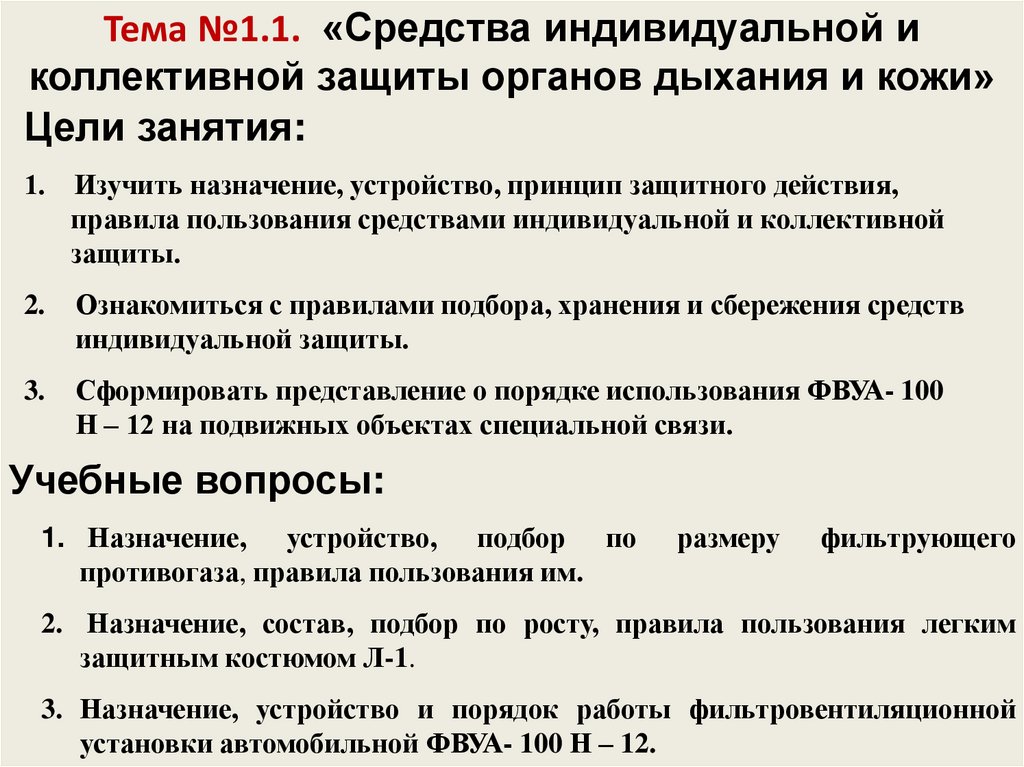

Тема №1.1. «Средства индивидуальной и
коллективной защиты органов дыхания и кожи»
Цели занятия:
1. Изучить назначение, устройство, принцип защитного действия,
правила пользования средствами индивидуальной и коллективной
защиты.
2.
Ознакомиться с правилами подбора, хранения и сбережения средств
индивидуальной защиты.
3.
Сформировать представление о порядке использования ФВУА- 100
Н – 12 на подвижных объектах специальной связи.
Учебные вопросы:
1. Назначение, устройство, подбор по
противогаза, правила пользования им.
размеру
фильтрующего
2. Назначение, состав, подбор по росту, правила пользования легким
защитным костюмом Л-1.
3. Назначение, устройство и порядок работы фильтровентиляционной
установки автомобильной ФВУА- 100 Н – 12.
