1.

Никола Тесла демонстрирует принципы радиосвязи

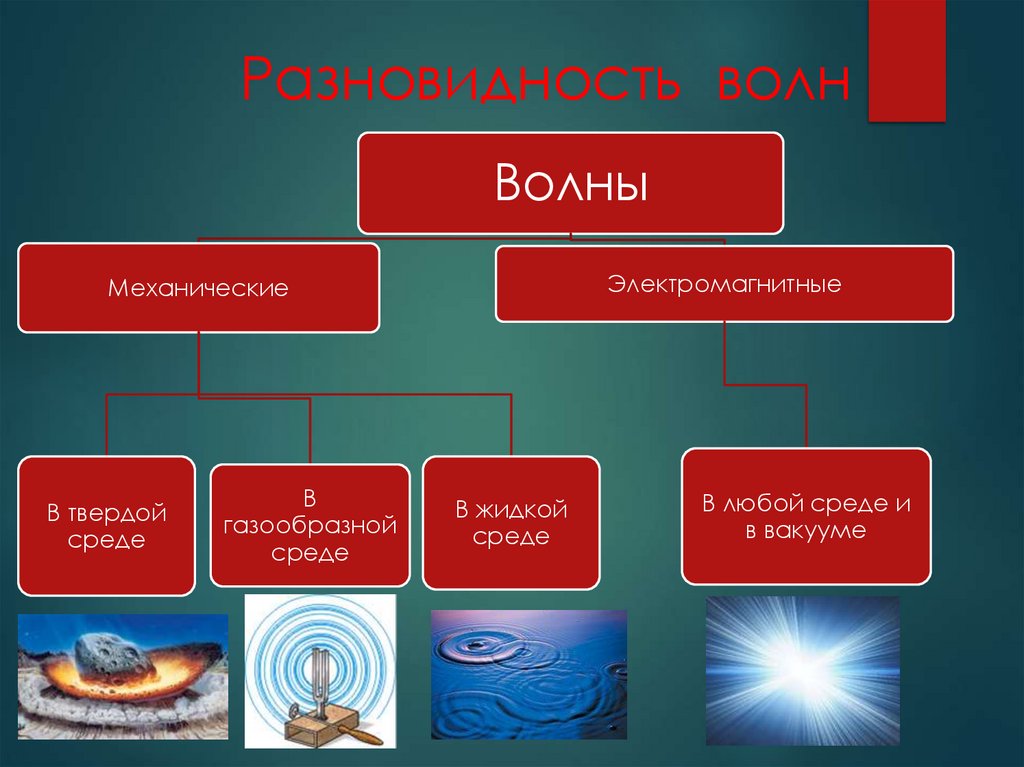

2. Разновидность волн

Волны
Электромагнитные
Механические
В твердой
среде
В
газообразной
среде
В жидкой
среде
В любой среде и
в вакууме

3. Виды электромагнитных волн

4. История открытия электромагнитных волн

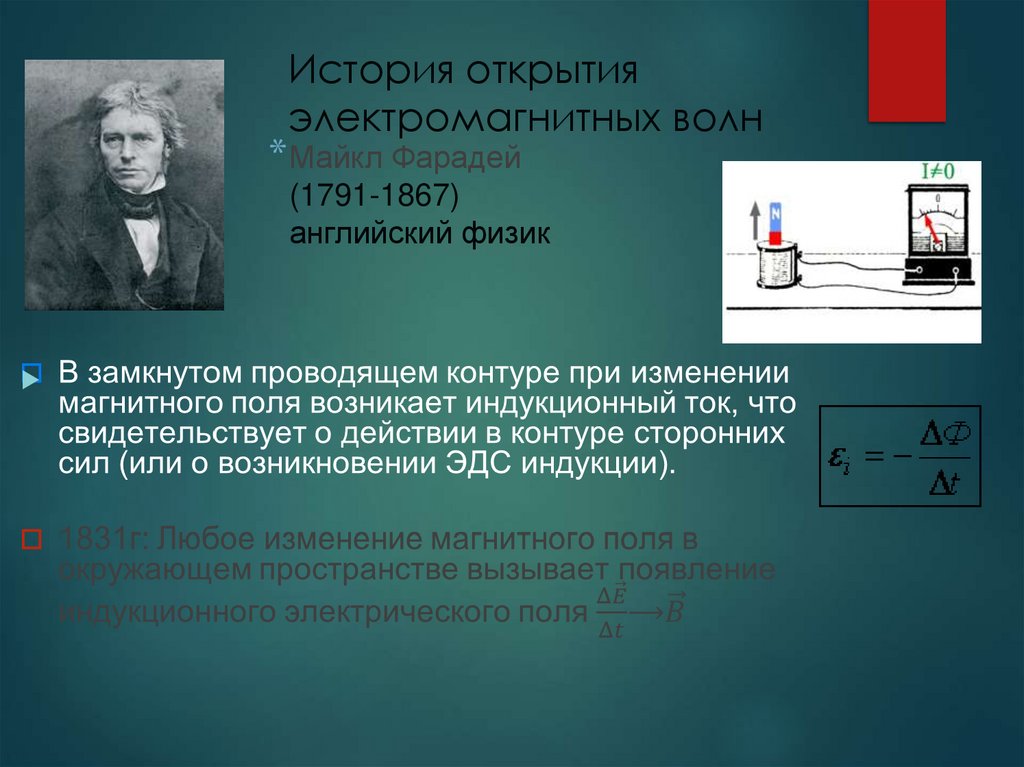

* Майкл Фарадей
(1791-1867)
английский физик

5. История открытия электромагнитных волн

* Джеймс Максвелл
(1831-1879)
английский физик
Закон ЭДС индукции в трактовке
Максвелла:
«Всякое изменение магнитного поля
порождает в окружающем
пространстве вихревое
электрическое поле, силовые
линии которого замкнуты»

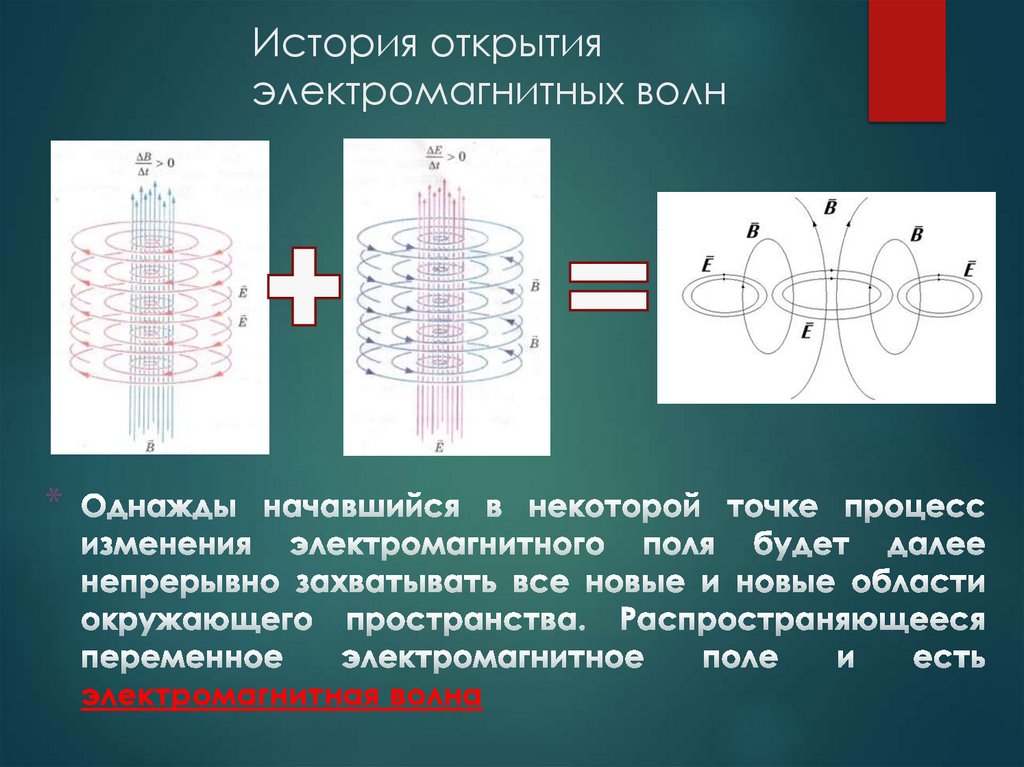

6. История открытия электромагнитных волн

*
электромагнитная волна

7.

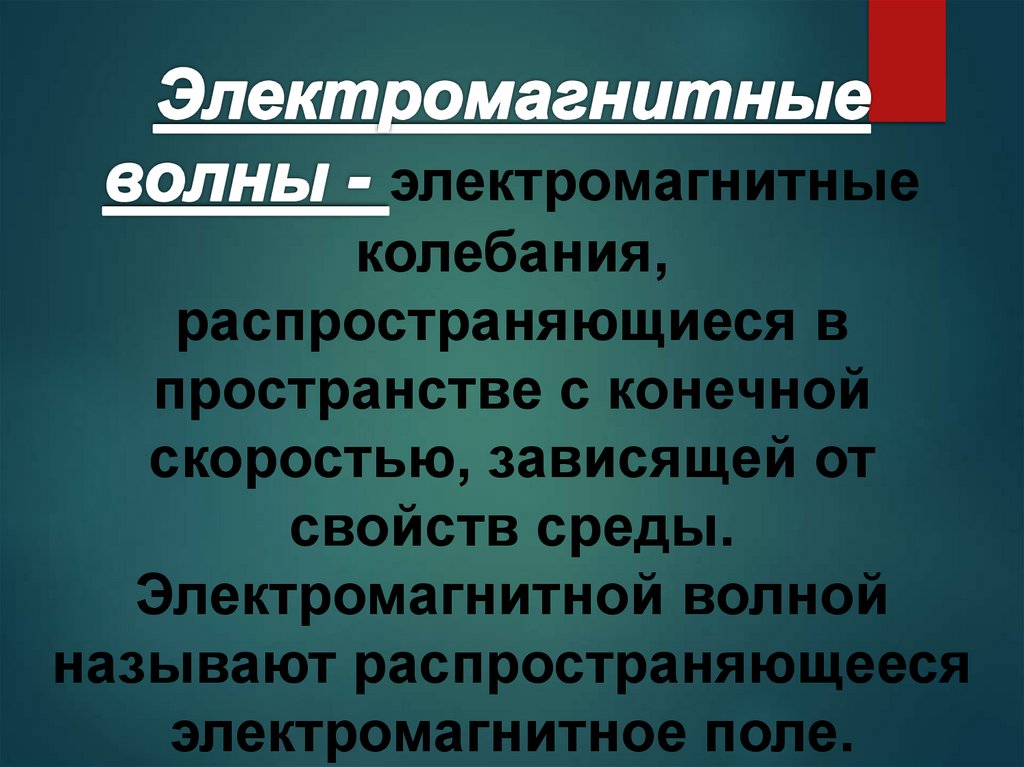

электромагнитные
колебания,
распространяющиеся в
пространстве с конечной
скоростью, зависящей от
свойств среды.
Электромагнитной волной
называют распространяющееся
электромагнитное поле.

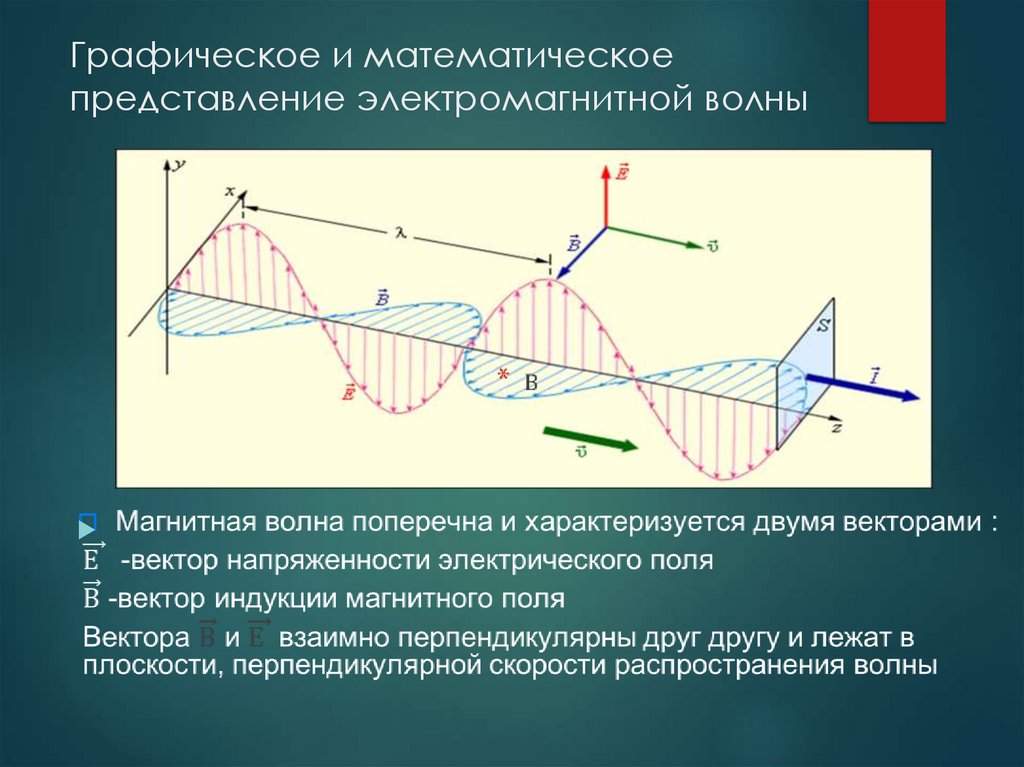

8. Графическое и математическое представление электромагнитной волны

9. Экспериментальное подтверждение существования электромагнитных волн

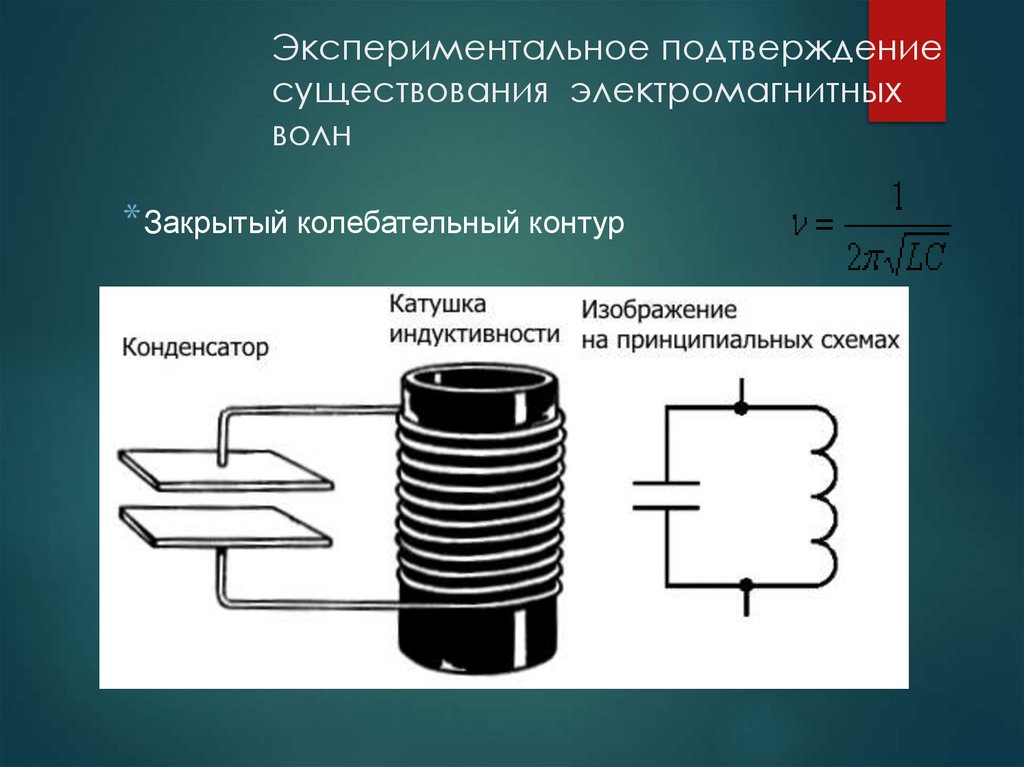

* Закрытый колебательный контур

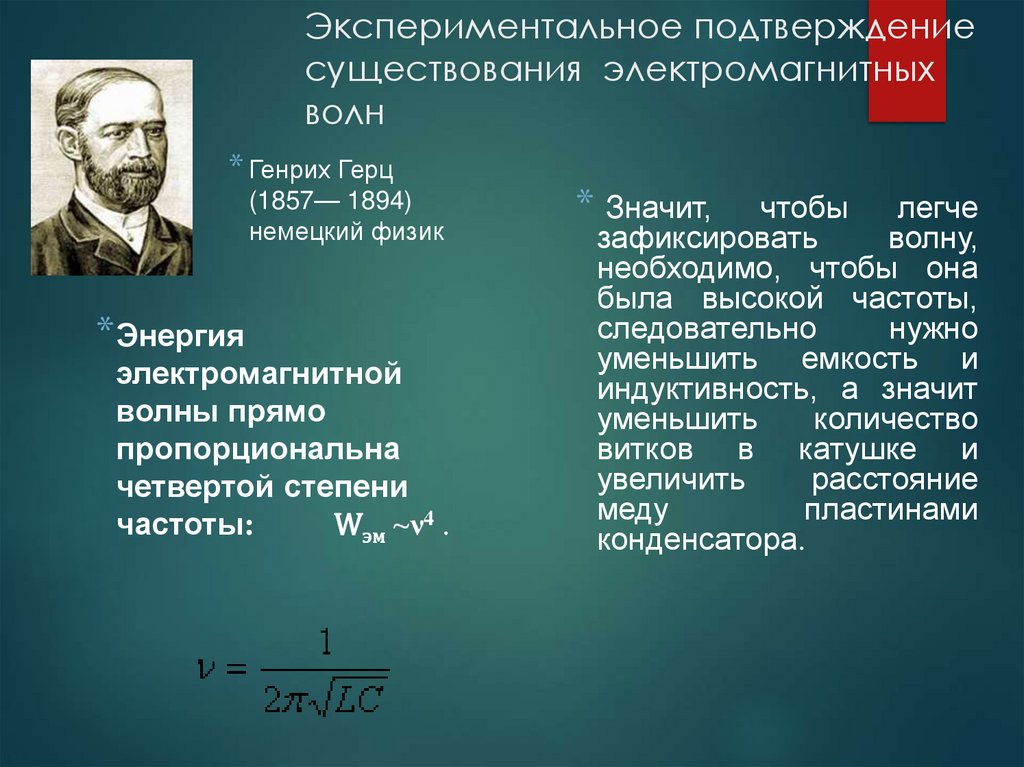

10. Экспериментальное подтверждение существования электромагнитных волн

* Генрих Герц
(1857— 1894)
немецкий физик
* Энергия
электромагнитной
волны прямо
пропорциональна
четвертой степени
частоты:
Wэм ~ν4 .
* Значит,
чтобы
легче
зафиксировать
волну,
необходимо, чтобы она
была высокой частоты,
следовательно
нужно
уменьшить емкость и
индуктивность, а значит
уменьшить
количество
витков в катушке и
увеличить
расстояние
меду
пластинами
конденсатора.

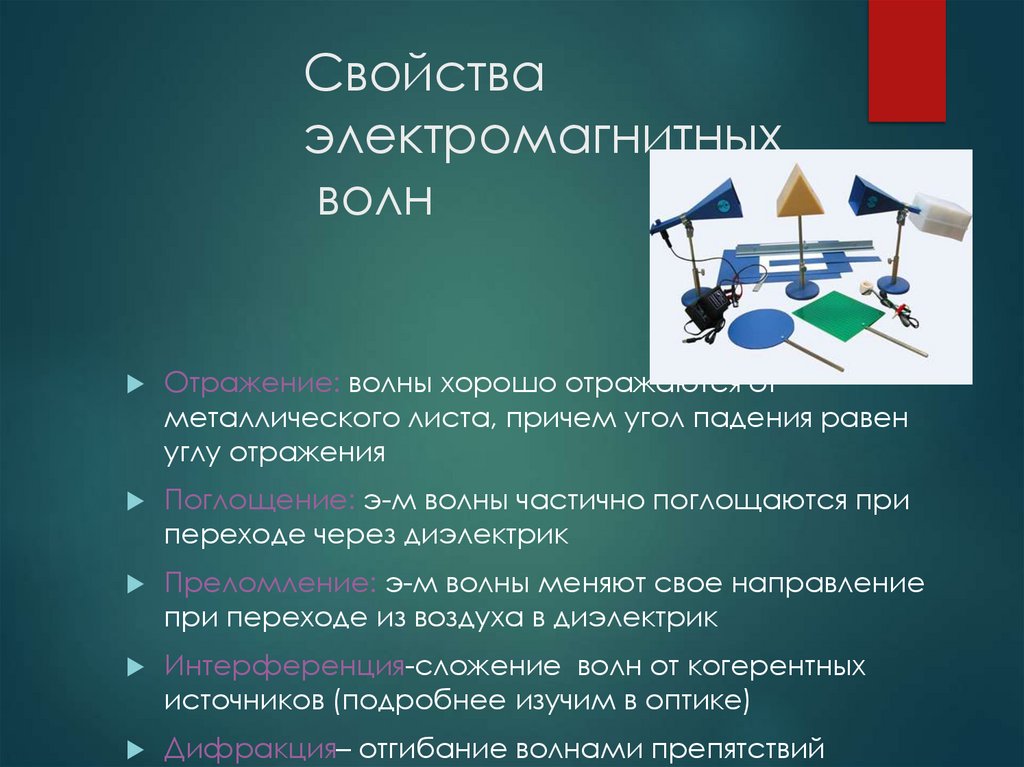

11. Свойства электромагнитных волн

Отражение: волны хорошо отражаются от
металлического листа, причем угол падения равен
углу отражения
Поглощение: э-м волны частично поглощаются при
переходе через диэлектрик
Преломление: э-м волны меняют свое направление
при переходе из воздуха в диэлектрик
Интерференция-сложение волн от когерентных
источников (подробнее изучим в оптике)
Дифракция– отгибание волнами препятствий

12.

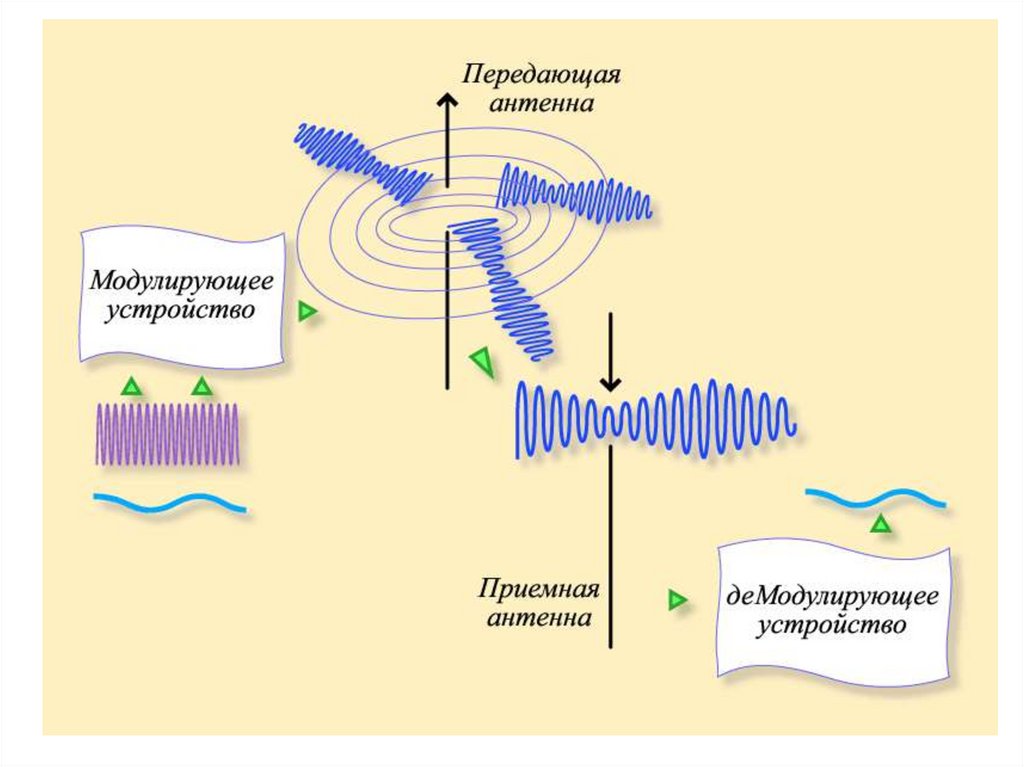

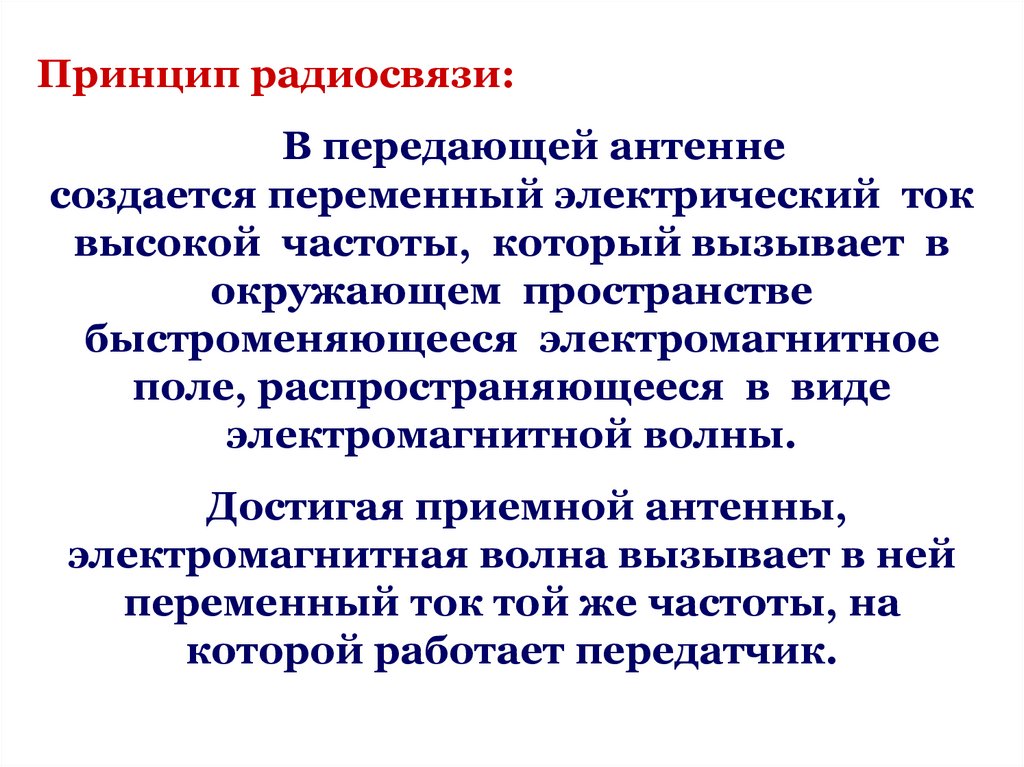

Принцип радиосвязи:
В передающей антенне
создается переменный электрический ток
высокой частоты, который вызывает в
окружающем пространстве
быстроменяющееся электромагнитное
поле, распространяющееся в виде
электромагнитной волны.
Достигая приемной антенны,
электромагнитная волна вызывает в ней
переменный ток той же частоты, на
которой работает передатчик.

13.

14.

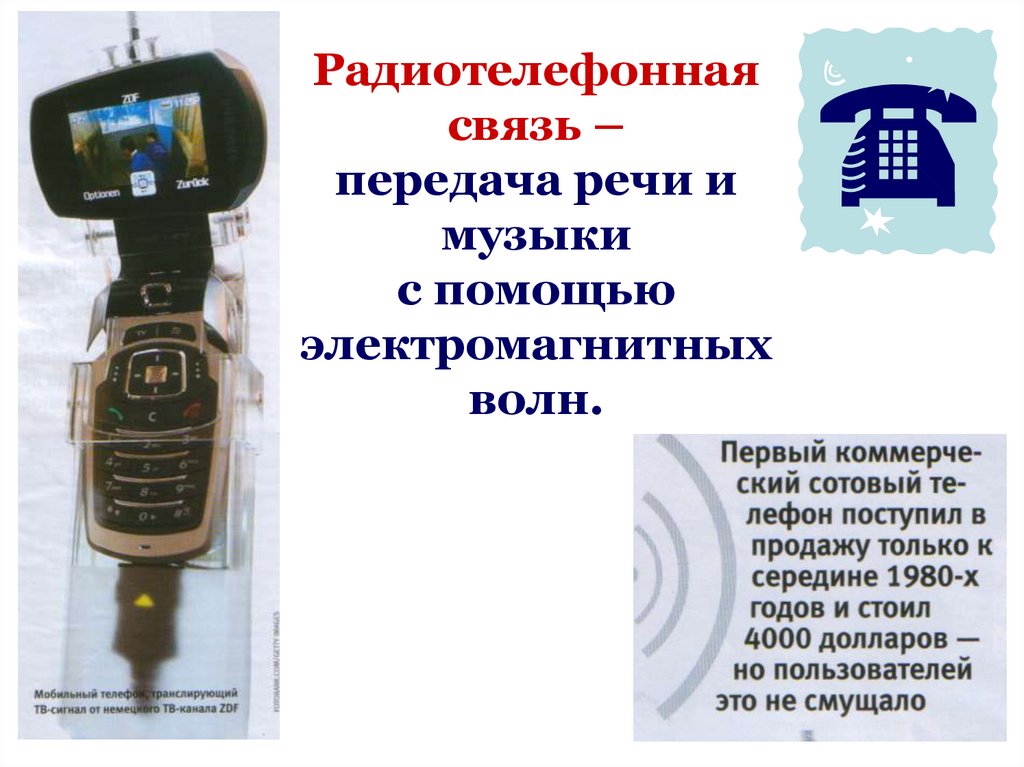

Радиотелефонная
связь –
передача речи и
музыки
с помощью
электромагнитных
волн.

15.

Уинстон Черчилль
разговаривает по
одному из первых
«уоки-токи»

16.

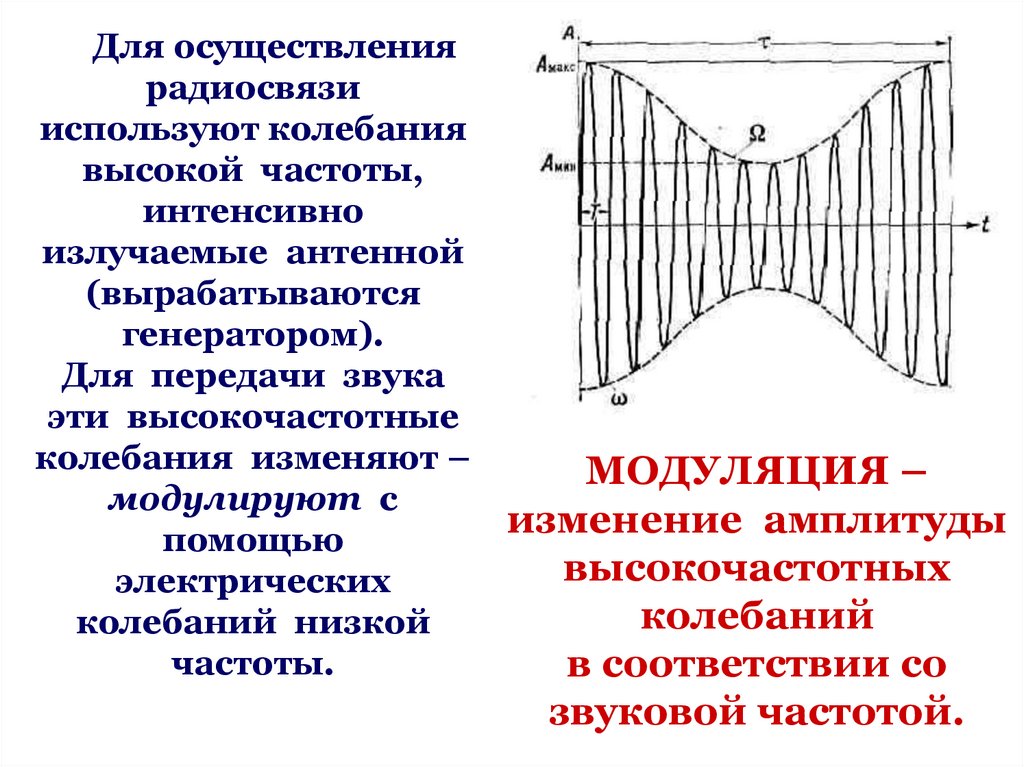

Для осуществления
радиосвязи
используют колебания
высокой частоты,
интенсивно
излучаемые антенной
(вырабатываются
генератором).
Для передачи звука
эти высокочастотные
колебания изменяют –
модулируют с
помощью
электрических
колебаний низкой
частоты.
МОДУЛЯЦИЯ –
изменение амплитуды
высокочастотных
колебаний
в соответствии со
звуковой частотой.

17.

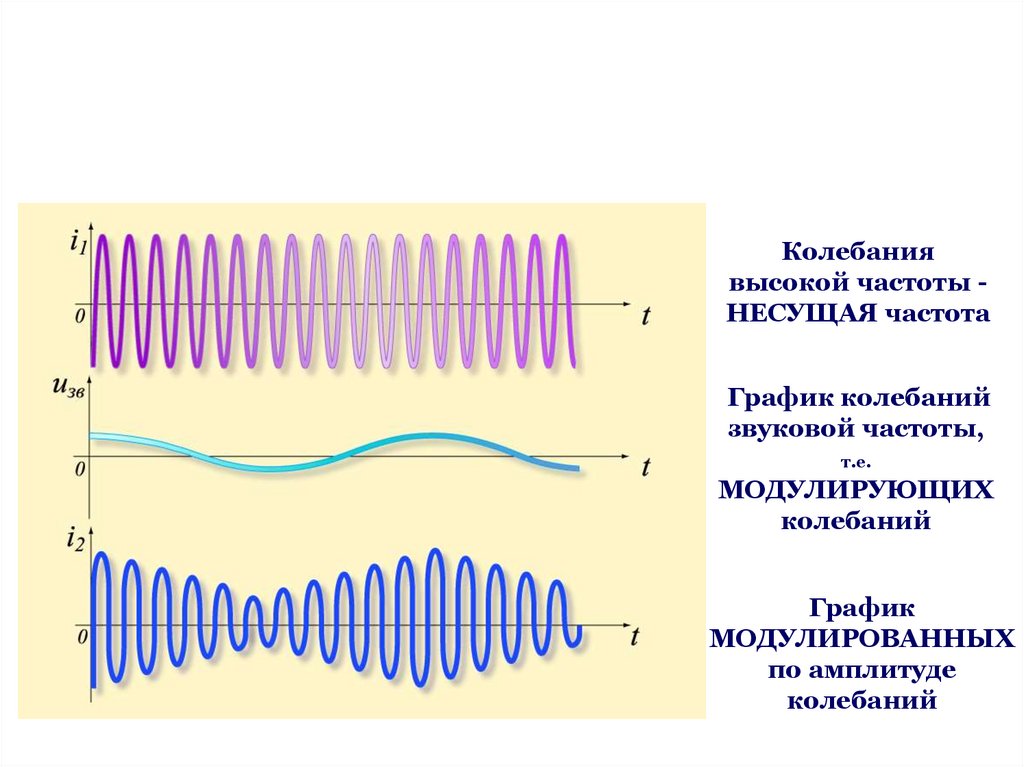

Колебания
высокой частоты НЕСУЩАЯ частота
График колебаний
звуковой частоты,
т.е.
МОДУЛИРУЮЩИХ
колебаний
График
МОДУЛИРОВАННЫХ
по амплитуде
колебаний

18.

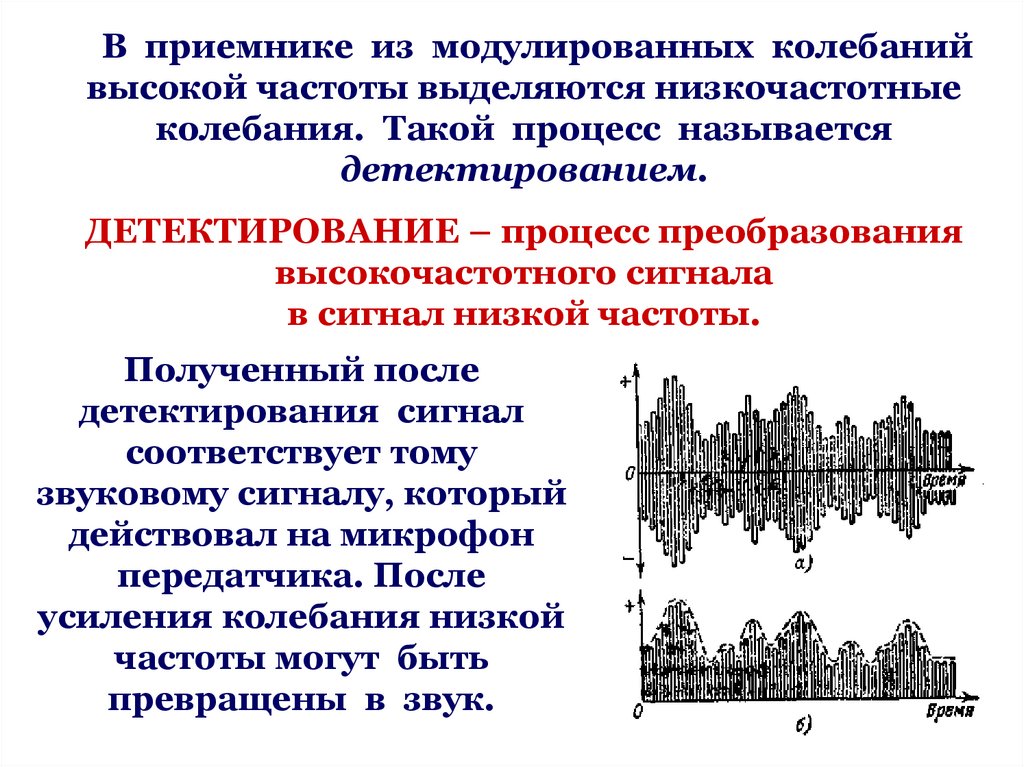

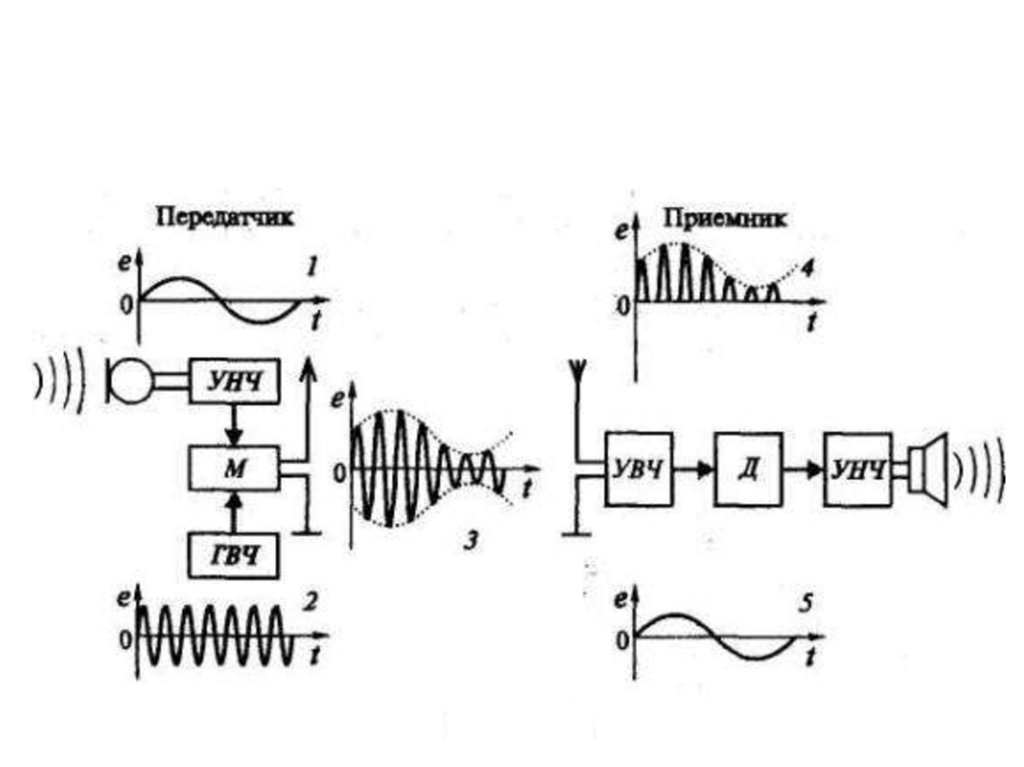

В приемнике из модулированных колебаний
высокой частоты выделяются низкочастотные
колебания. Такой процесс называется
детектированием.
ДЕТЕКТИРОВАНИЕ – процесс преобразования
высокочастотного сигнала
в сигнал низкой частоты.
Полученный после
детектирования сигнал
соответствует тому
звуковому сигналу, который
действовал на микрофон
передатчика. После
усиления колебания низкой
частоты могут быть
превращены в звук.

19.

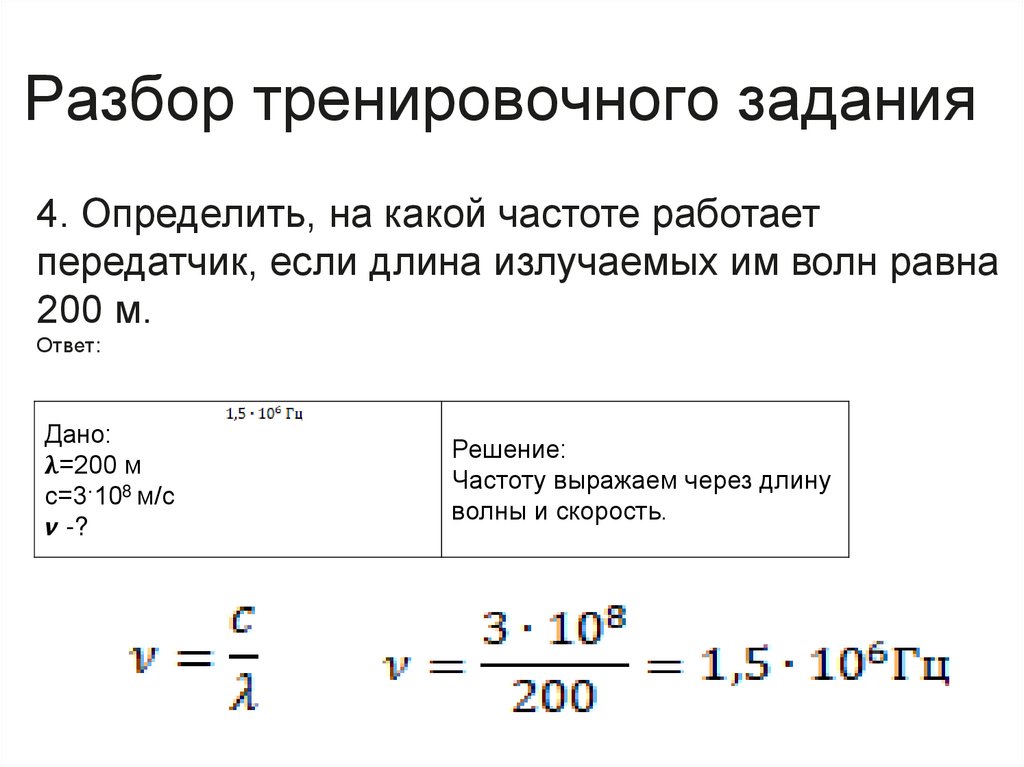

20. Разбор тренировочного задания

4. Определить, на какой частоте работает
передатчик, если длина излучаемых им волн равна
200 м.
Ответ:
Дано:
