Безопасность при эксплуатации электроустановок потребителей

1.

Безопасность при эксплуатации
электроустановок потребителей

2.

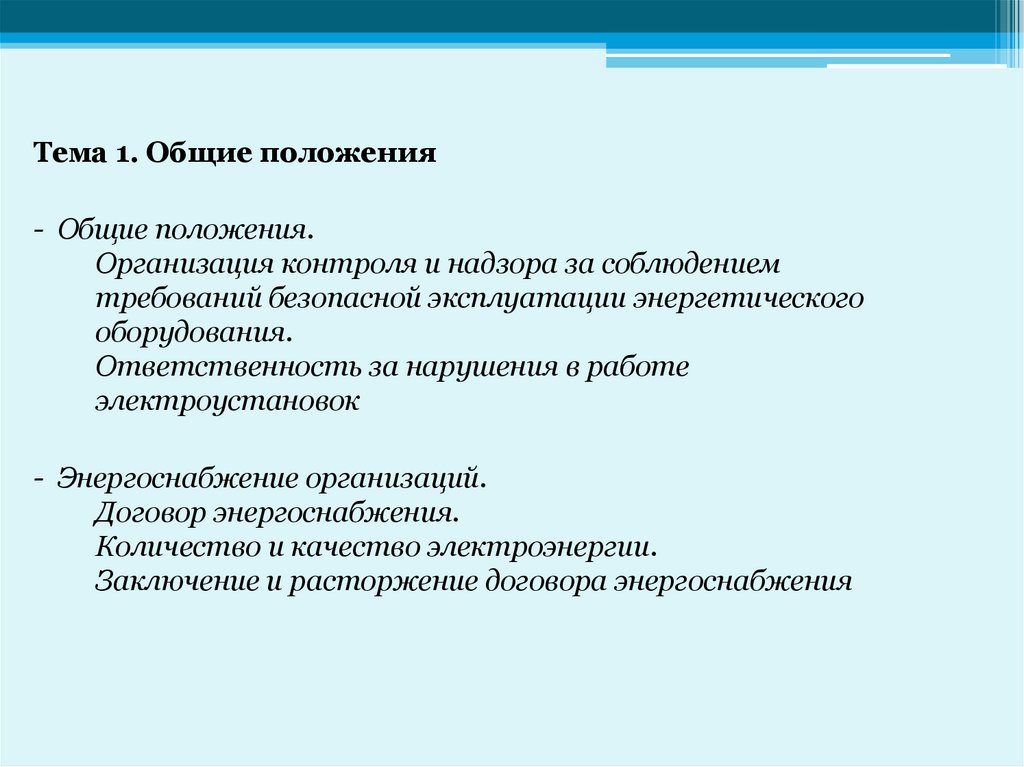

Тема 1. Общие положения
- Общие положения.
Организация контроля и надзора за соблюдением
требований безопасной эксплуатации энергетического
оборудования.

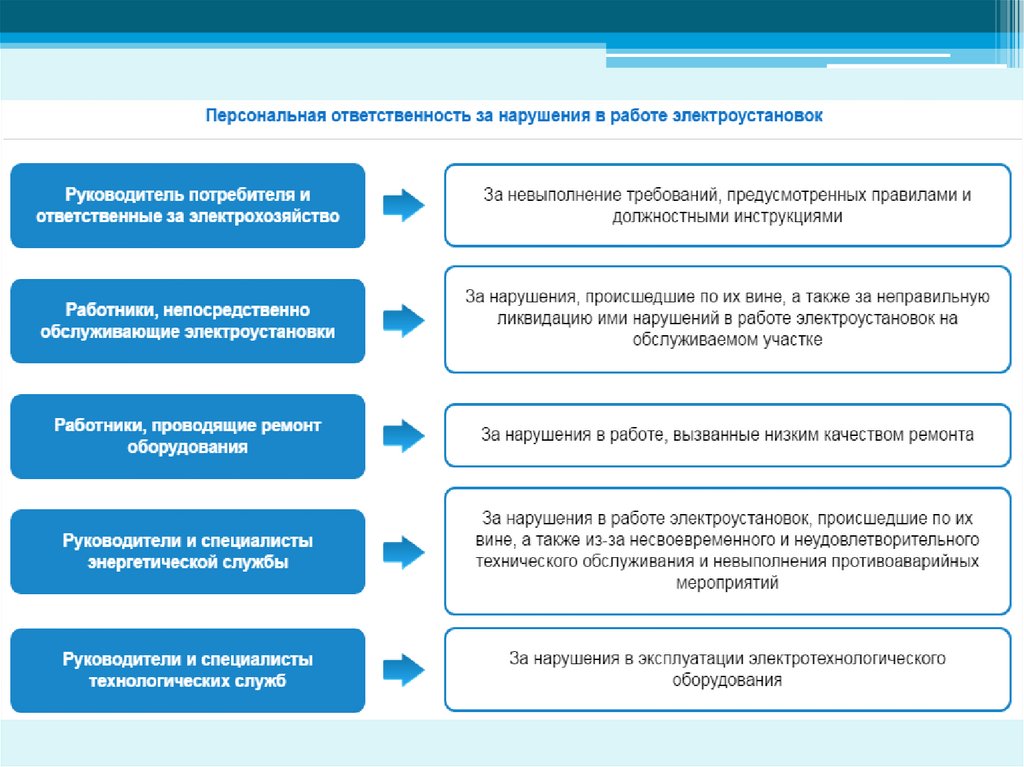

Ответственность за нарушения в работе
электроустановок
- Энергоснабжение организаций.
Договор энергоснабжения.
Количество и качество электроэнергии.
Заключение и расторжение договора энергоснабжения

3.

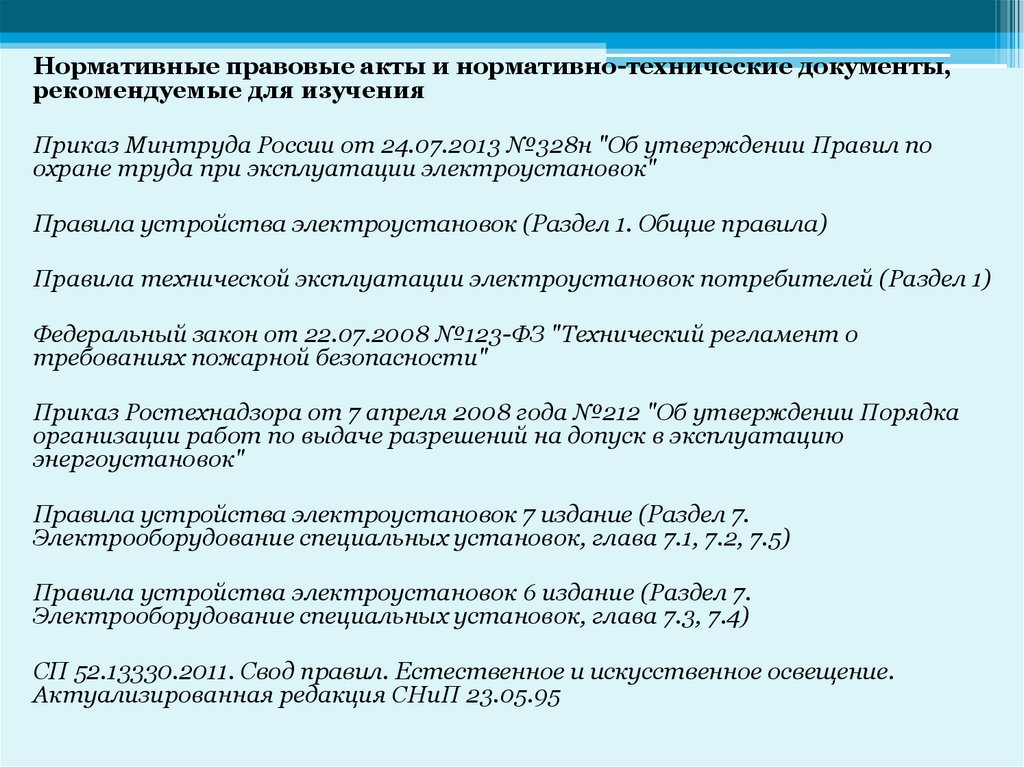

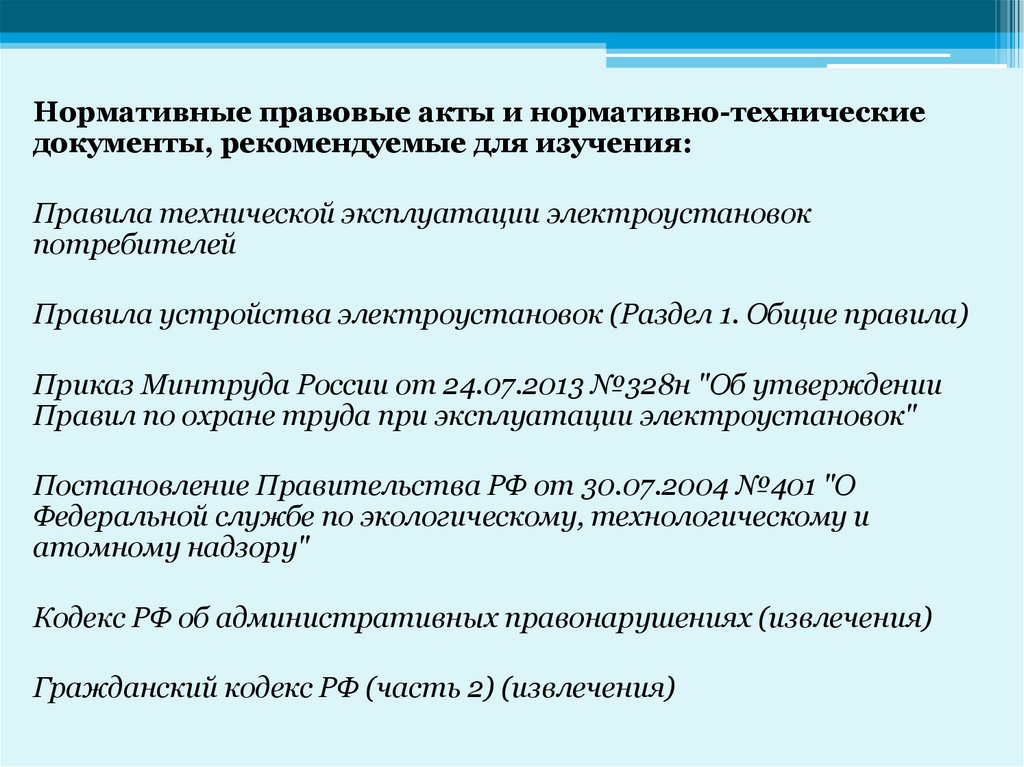

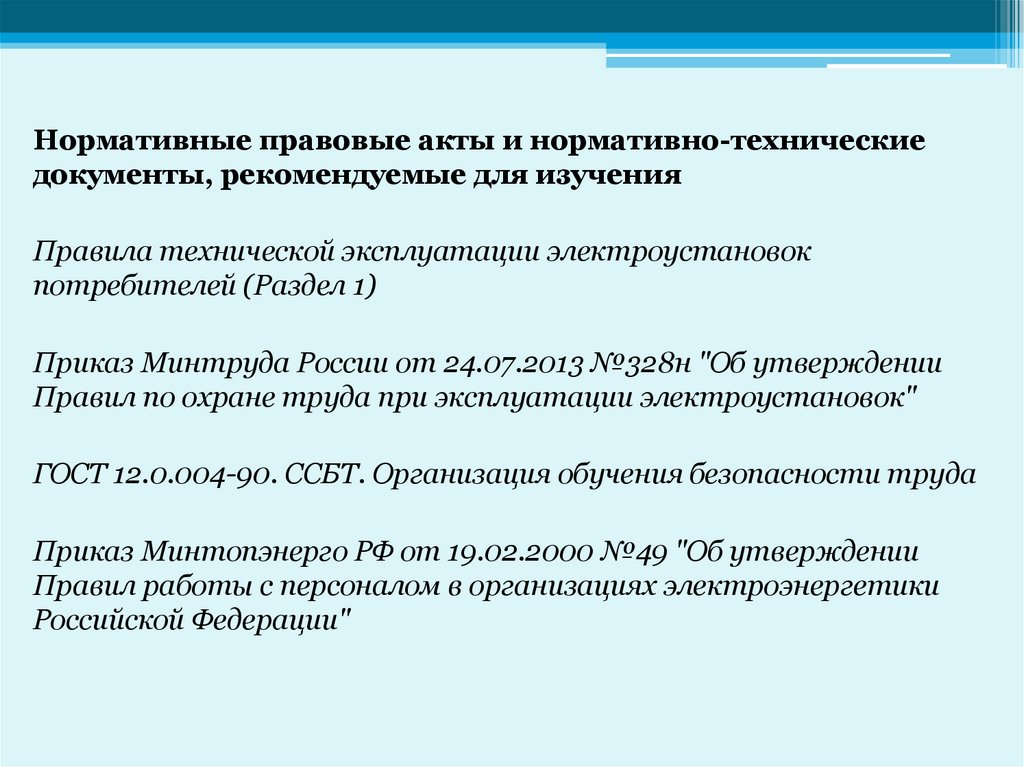

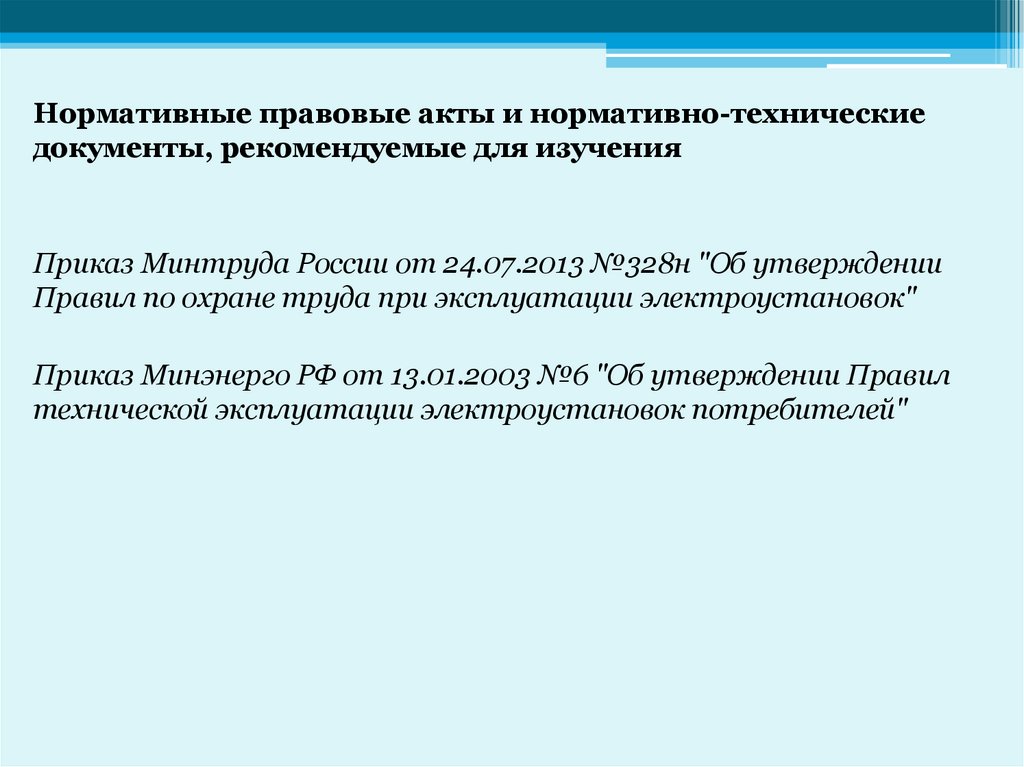

Нормативные правовые акты и нормативно-технические
документы, рекомендуемые для изучения:
Правила технической эксплуатации электроустановок
потребителей
Правила устройства электроустановок (Раздел 1. Общие правила)
Приказ Минтруда России от 24.07.2013 №328н "Об утверждении
Правил по охране труда при эксплуатации электроустановок"
Постановление Правительства РФ от 30.07.2004 №401 "О
Федеральной службе по экологическому, технологическому и
атомному надзору"
Кодекс РФ об административных правонарушениях (извлечения)
Гражданский кодекс РФ (часть 2) (извлечения)

4.

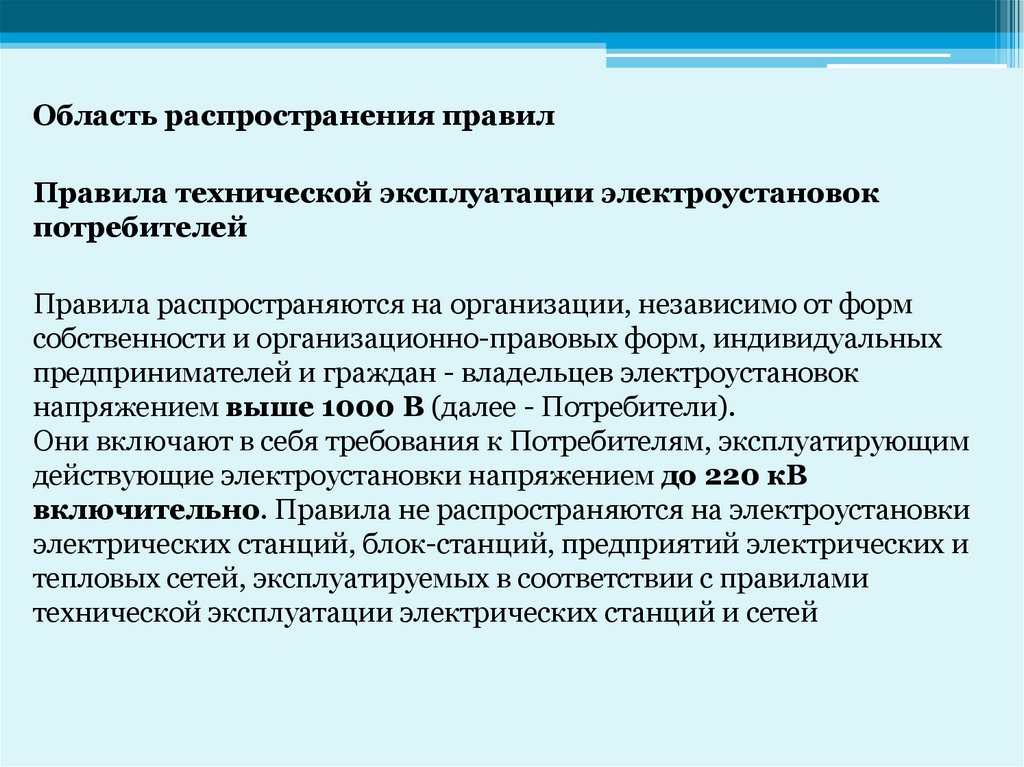

Область распространения правил
Правила технической эксплуатации электроустановок
потребителей
Правила распространяются на организации, независимо от форм
собственности и организационно-правовых форм, индивидуальных
предпринимателей и граждан - владельцев электроустановок
напряжением выше 1000 В (далее - Потребители).
Они включают в себя требования к Потребителям, эксплуатирующим
действующие электроустановки напряжением до 220 кВ
включительно. Правила не распространяются на электроустановки
электрических станций, блок-станций, предприятий электрических и
тепловых сетей, эксплуатируемых в соответствии с правилами
технической эксплуатации электрических станций и сетей

5.

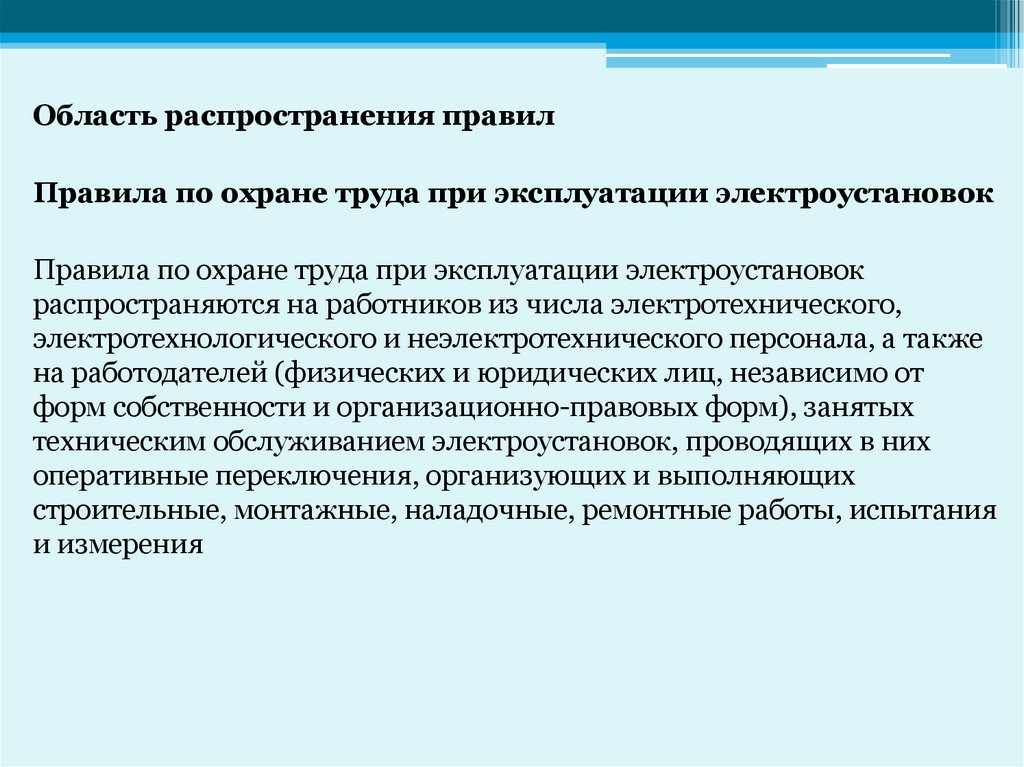

Область распространения правил
Правила по охране труда при эксплуатации электроустановок
Правила по охране труда при эксплуатации электроустановок
распространяются на работников из числа электротехнического,
электротехнологического и неэлектротехнического персонала, а также
на работодателей (физических и юридических лиц, независимо от
форм собственности и организационно-правовых форм), занятых
техническим обслуживанием электроустановок, проводящих в них
оперативные переключения, организующих и выполняющих
строительные, монтажные, наладочные, ремонтные работы, испытания
и измерения

6.

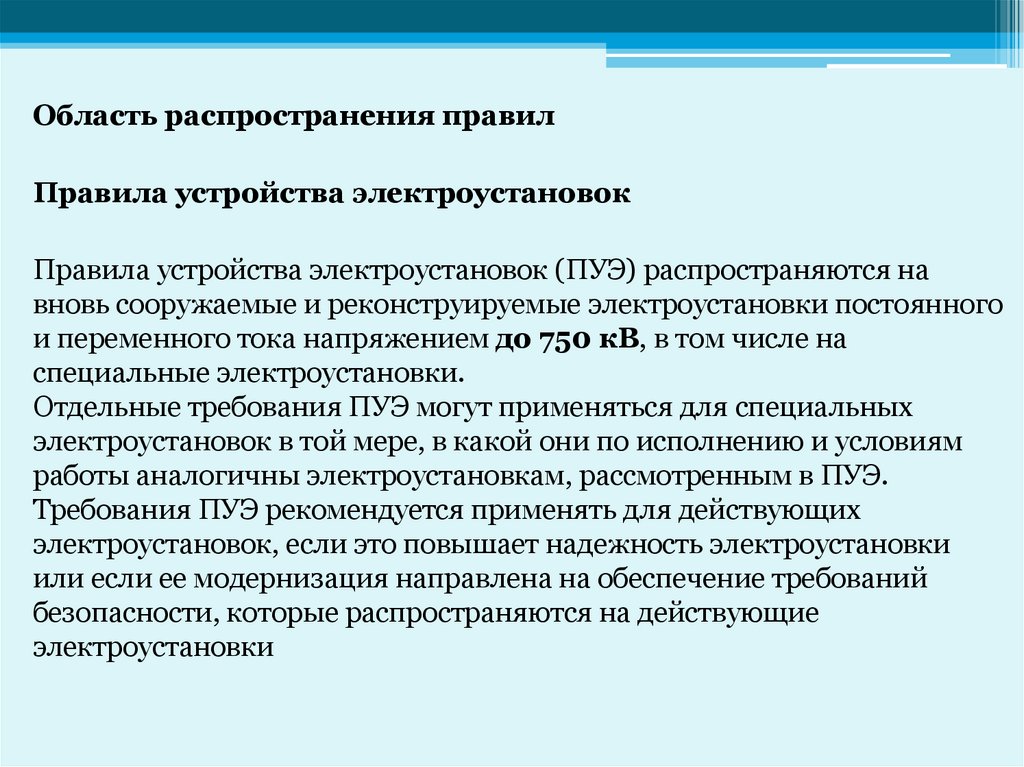

Область распространения правил
Правила устройства электроустановок
Правила устройства электроустановок (ПУЭ) распространяются на
вновь сооружаемые и реконструируемые электроустановки постоянного
и переменного тока напряжением до 750 кВ, в том числе на
специальные электроустановки.
Отдельные требования ПУЭ могут применяться для специальных
электроустановок в той мере, в какой они по исполнению и условиям
работы аналогичны электроустановкам, рассмотренным в ПУЭ.
Требования ПУЭ рекомендуется применять для действующих
электроустановок, если это повышает надежность электроустановки
или если ее модернизация направлена на обеспечение требований
безопасности, которые распространяются на действующие
электроустановки

7.

8.

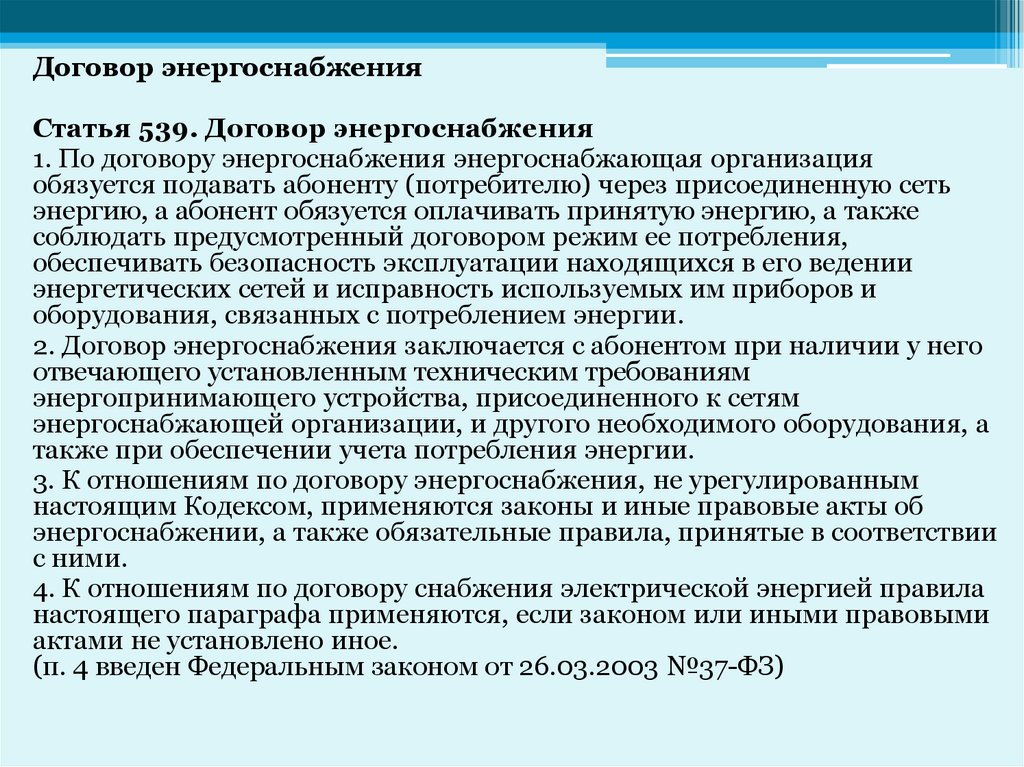

Договор энергоснабжения
Статья 539. Договор энергоснабжения
1. По договору энергоснабжения энергоснабжающая организация
обязуется подавать абоненту (потребителю) через присоединенную сеть
энергию, а абонент обязуется оплачивать принятую энергию, а также
соблюдать предусмотренный договором режим ее потребления,
обеспечивать безопасность эксплуатации находящихся в его ведении
энергетических сетей и исправность используемых им приборов и
оборудования, связанных с потреблением энергии.
2. Договор энергоснабжения заключается с абонентом при наличии у него
отвечающего установленным техническим требованиям
энергопринимающего устройства, присоединенного к сетям
энергоснабжающей организации, и другого необходимого оборудования, а
также при обеспечении учета потребления энергии.
3. К отношениям по договору энергоснабжения, не урегулированным
настоящим Кодексом, применяются законы и иные правовые акты об
энергоснабжении, а также обязательные правила, принятые в соответствии
с ними.
4. К отношениям по договору снабжения электрической энергией правила
настоящего параграфа применяются, если законом или иными правовыми
актами не установлено иное.
(п. 4 введен Федеральным законом от 26.03.2003 №37-ФЗ)

9.

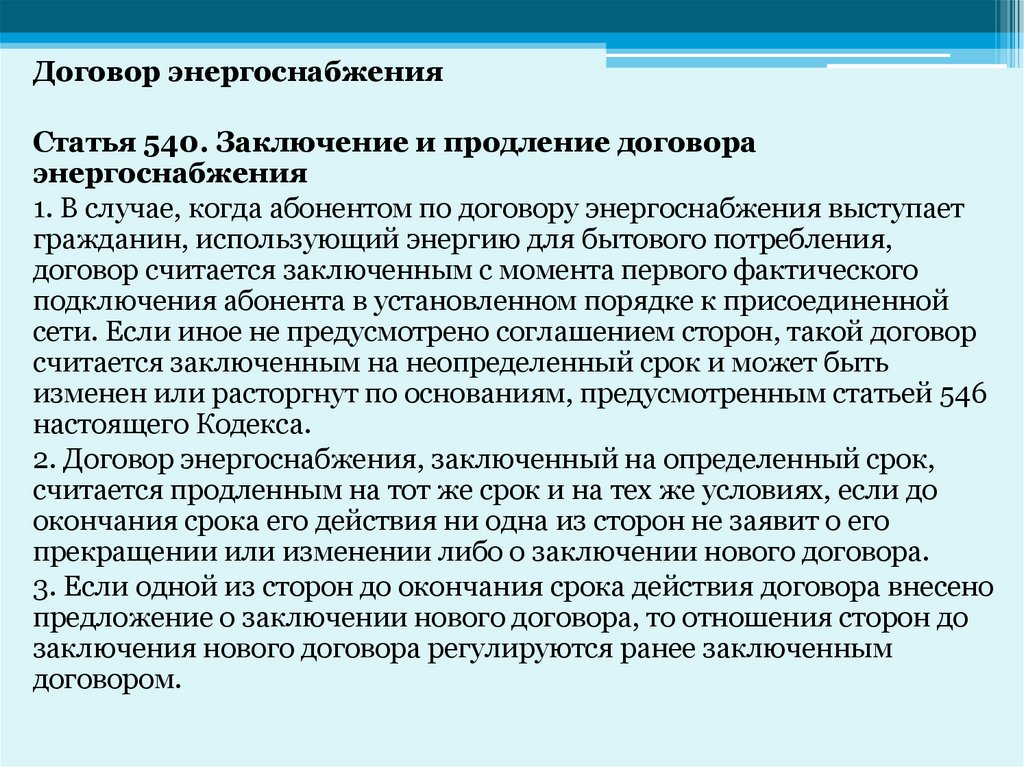

Договор энергоснабжения
Статья 540. Заключение и продление договора
энергоснабжения
1. В случае, когда абонентом по договору энергоснабжения выступает
гражданин, использующий энергию для бытового потребления,
договор считается заключенным с момента первого фактического
подключения абонента в установленном порядке к присоединенной
сети. Если иное не предусмотрено соглашением сторон, такой договор
считается заключенным на неопределенный срок и может быть
изменен или расторгнут по основаниям, предусмотренным статьей 546
настоящего Кодекса.
2. Договор энергоснабжения, заключенный на определенный срок,
считается продленным на тот же срок и на тех же условиях, если до
окончания срока его действия ни одна из сторон не заявит о его
прекращении или изменении либо о заключении нового договора.
3. Если одной из сторон до окончания срока действия договора внесено
предложение о заключении нового договора, то отношения сторон до
заключения нового договора регулируются ранее заключенным
договором.

10.

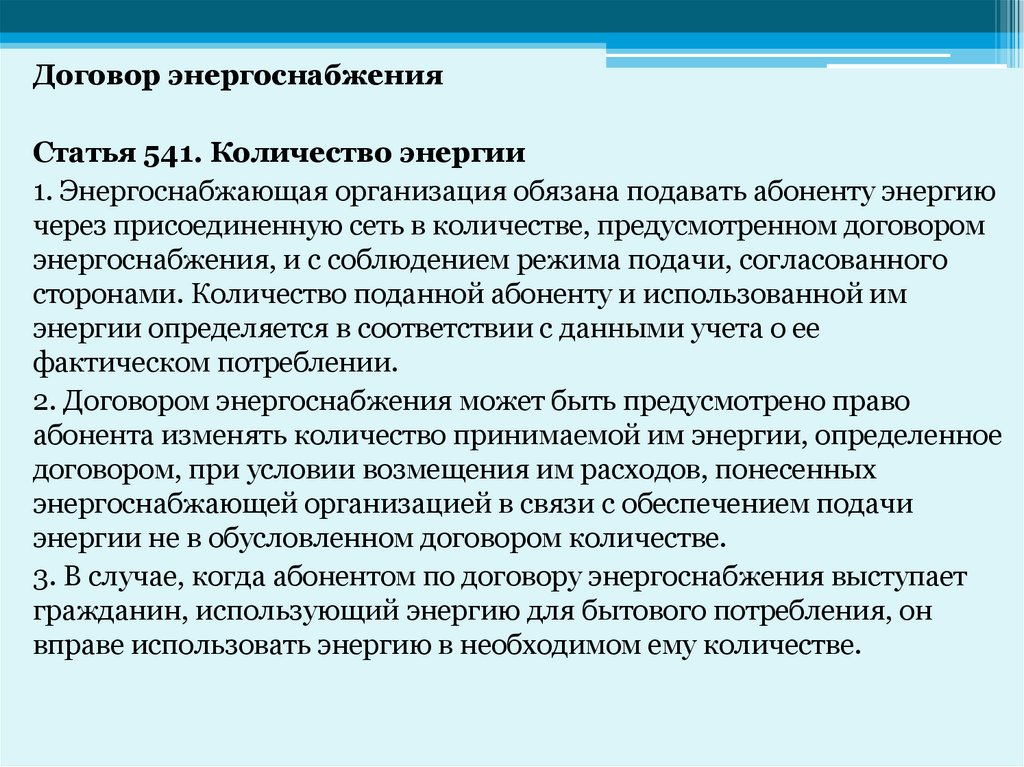

Договор энергоснабжения
Статья 541. Количество энергии
1. Энергоснабжающая организация обязана подавать абоненту энергию
через присоединенную сеть в количестве, предусмотренном договором
энергоснабжения, и с соблюдением режима подачи, согласованного
сторонами. Количество поданной абоненту и использованной им
энергии определяется в соответствии с данными учета о ее
фактическом потреблении.
2. Договором энергоснабжения может быть предусмотрено право
абонента изменять количество принимаемой им энергии, определенное
договором, при условии возмещения им расходов, понесенных
энергоснабжающей организацией в связи с обеспечением подачи
энергии не в обусловленном договором количестве.
3. В случае, когда абонентом по договору энергоснабжения выступает
гражданин, использующий энергию для бытового потребления, он
вправе использовать энергию в необходимом ему количестве.

11.

Договор энергоснабжения

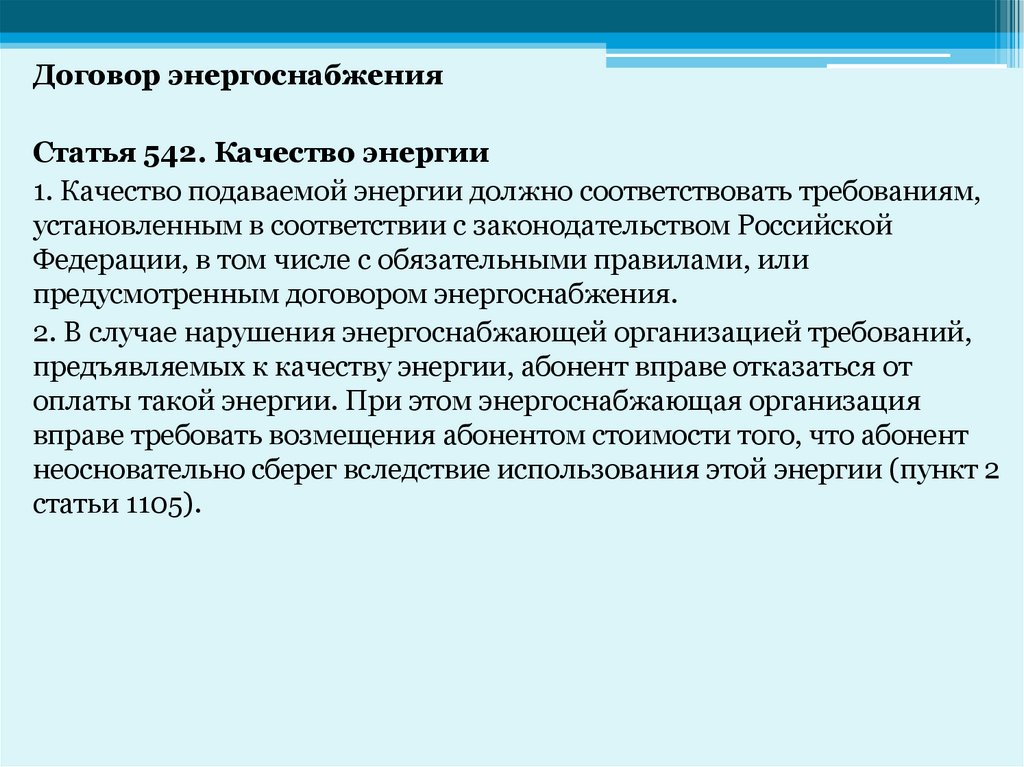

Статья 542. Качество энергии
1. Качество подаваемой энергии должно соответствовать требованиям,
установленным в соответствии с законодательством Российской
Федерации, в том числе с обязательными правилами, или
предусмотренным договором энергоснабжения.
2. В случае нарушения энергоснабжающей организацией требований,
предъявляемых к качеству энергии, абонент вправе отказаться от
оплаты такой энергии. При этом энергоснабжающая организация
вправе требовать возмещения абонентом стоимости того, что абонент
неосновательно сберег вследствие использования этой энергии (пункт 2
статьи 1105).

12.

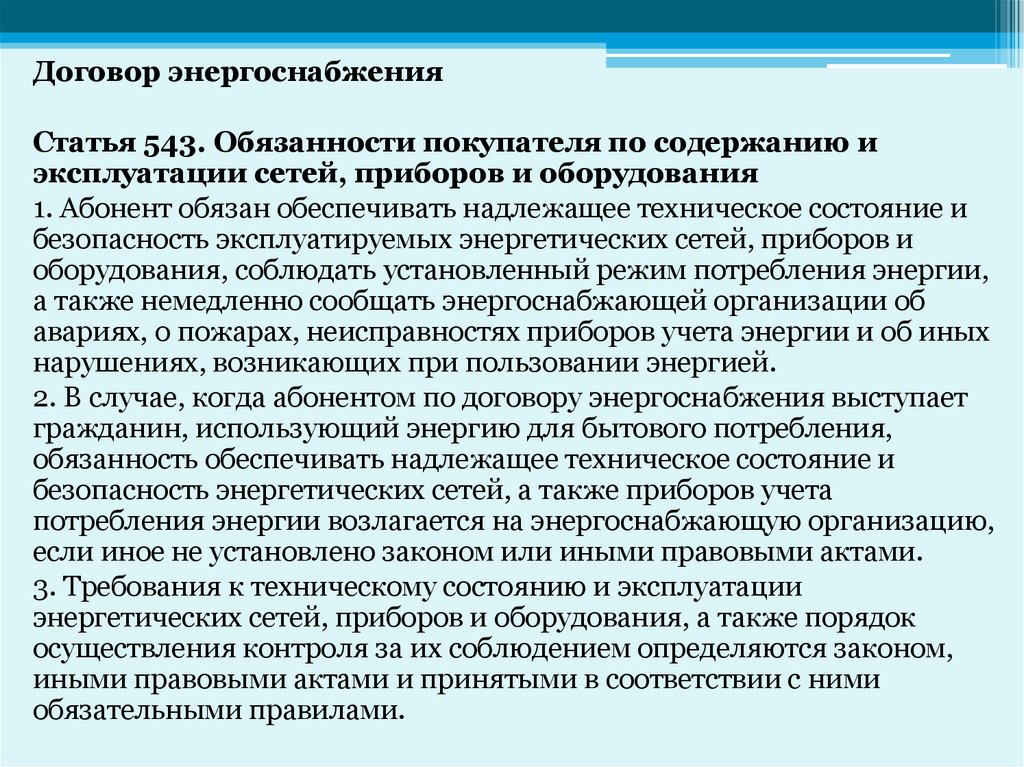

Договор энергоснабжения
Статья 543. Обязанности покупателя по содержанию и
эксплуатации сетей, приборов и оборудования
1. Абонент обязан обеспечивать надлежащее техническое состояние и
безопасность эксплуатируемых энергетических сетей, приборов и
оборудования, соблюдать установленный режим потребления энергии,
а также немедленно сообщать энергоснабжающей организации об
авариях, о пожарах, неисправностях приборов учета энергии и об иных
нарушениях, возникающих при пользовании энергией.
2. В случае, когда абонентом по договору энергоснабжения выступает
гражданин, использующий энергию для бытового потребления,
обязанность обеспечивать надлежащее техническое состояние и
безопасность энергетических сетей, а также приборов учета
потребления энергии возлагается на энергоснабжающую организацию,
если иное не установлено законом или иными правовыми актами.
3. Требования к техническому состоянию и эксплуатации
энергетических сетей, приборов и оборудования, а также порядок
осуществления контроля за их соблюдением определяются законом,
иными правовыми актами и принятыми в соответствии с ними
обязательными правилами.

13.

Договор энергоснабжения

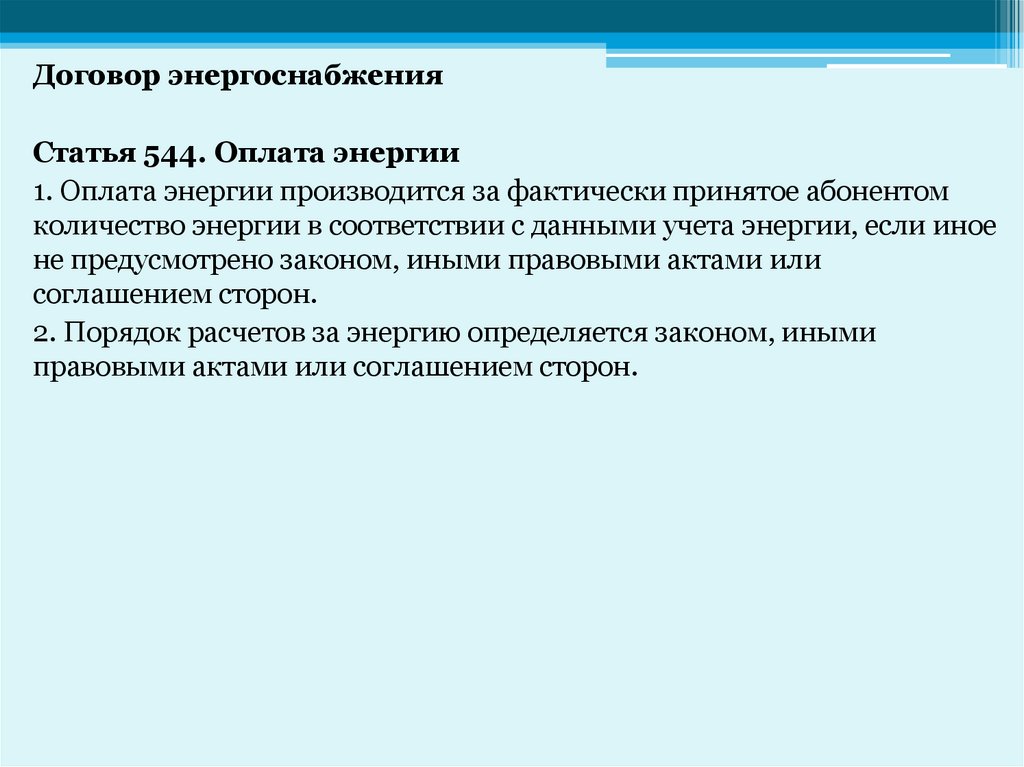

Статья 544. Оплата энергии
1. Оплата энергии производится за фактически принятое абонентом
количество энергии в соответствии с данными учета энергии, если иное
не предусмотрено законом, иными правовыми актами или
соглашением сторон.
2. Порядок расчетов за энергию определяется законом, иными
правовыми актами или соглашением сторон.

14.

Договор энергоснабжения

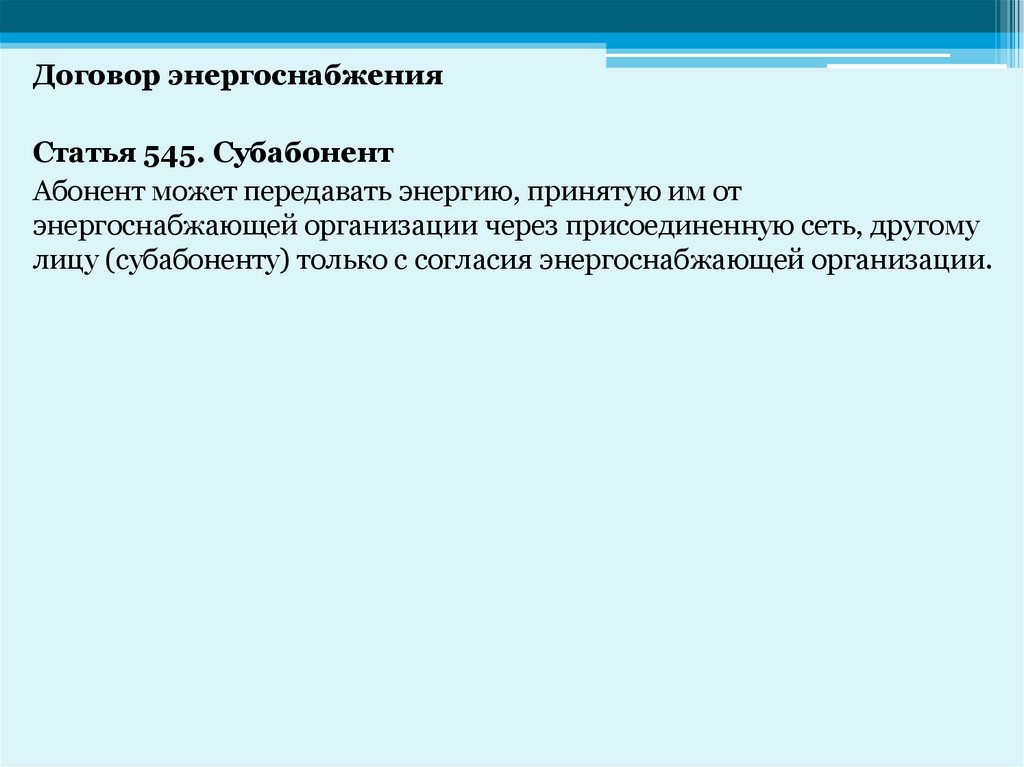

Статья 545. Субабонент
Абонент может передавать энергию, принятую им от
энергоснабжающей организации через присоединенную сеть, другому
лицу (субабоненту) только с согласия энергоснабжающей организации.

15.

Договор энергоснабжения

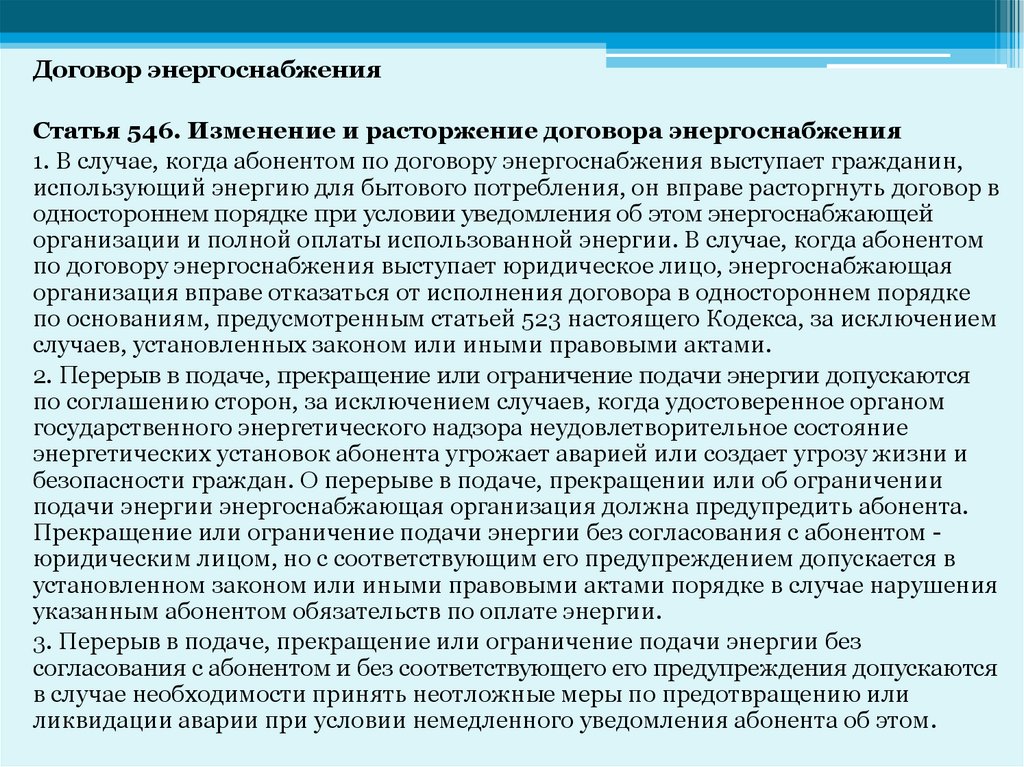

Статья 546. Изменение и расторжение договора энергоснабжения
1. В случае, когда абонентом по договору энергоснабжения выступает гражданин,
использующий энергию для бытового потребления, он вправе расторгнуть договор в
одностороннем порядке при условии уведомления об этом энергоснабжающей
организации и полной оплаты использованной энергии. В случае, когда абонентом
по договору энергоснабжения выступает юридическое лицо, энергоснабжающая
организация вправе отказаться от исполнения договора в одностороннем порядке
по основаниям, предусмотренным статьей 523 настоящего Кодекса, за исключением
случаев, установленных законом или иными правовыми актами.
2. Перерыв в подаче, прекращение или ограничение подачи энергии допускаются
по соглашению сторон, за исключением случаев, когда удостоверенное органом
государственного энергетического надзора неудовлетворительное состояние
энергетических установок абонента угрожает аварией или создает угрозу жизни и
безопасности граждан. О перерыве в подаче, прекращении или об ограничении
подачи энергии энергоснабжающая организация должна предупредить абонента.
Прекращение или ограничение подачи энергии без согласования с абонентом юридическим лицом, но с соответствующим его предупреждением допускается в
установленном законом или иными правовыми актами порядке в случае нарушения
указанным абонентом обязательств по оплате энергии.
3. Перерыв в подаче, прекращение или ограничение подачи энергии без
согласования с абонентом и без соответствующего его предупреждения допускаются
в случае необходимости принять неотложные меры по предотвращению или
ликвидации аварии при условии немедленного уведомления абонента об этом.

16.

Договор энергоснабжения

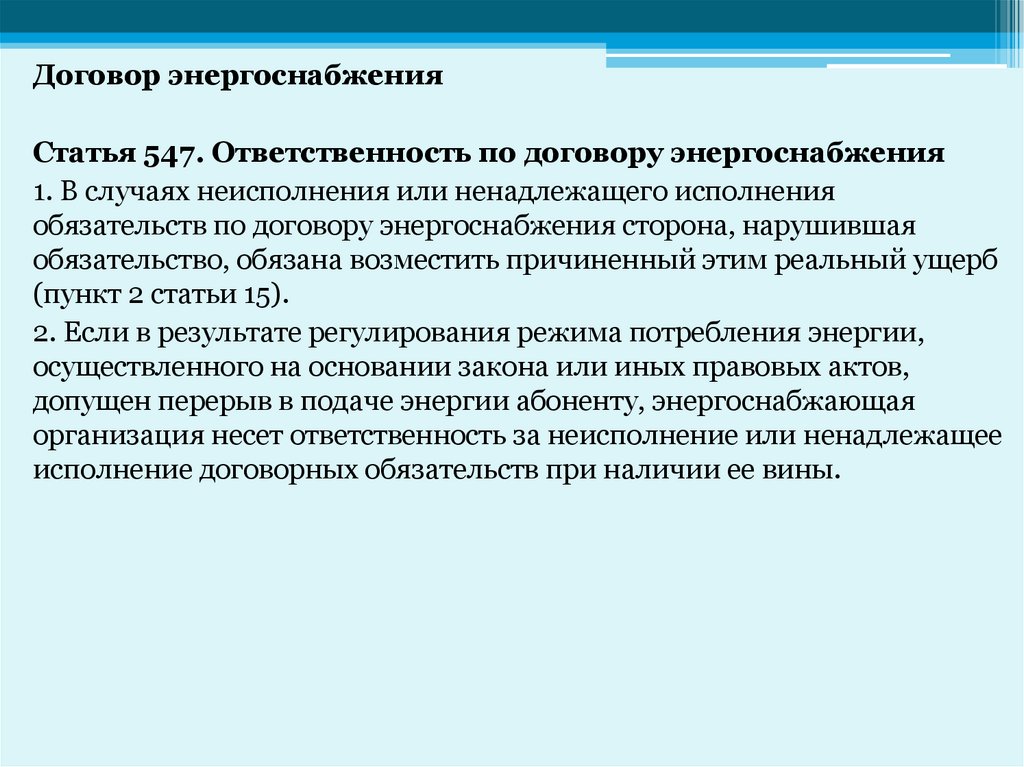

Статья 547. Ответственность по договору энергоснабжения
1. В случаях неисполнения или ненадлежащего исполнения
обязательств по договору энергоснабжения сторона, нарушившая
обязательство, обязана возместить причиненный этим реальный ущерб
(пункт 2 статьи 15).
2. Если в результате регулирования режима потребления энергии,
осуществленного на основании закона или иных правовых актов,
допущен перерыв в подаче энергии абоненту, энергоснабжающая
организация несет ответственность за неисполнение или ненадлежащее
исполнение договорных обязательств при наличии ее вины.

17.

Договор энергоснабжения

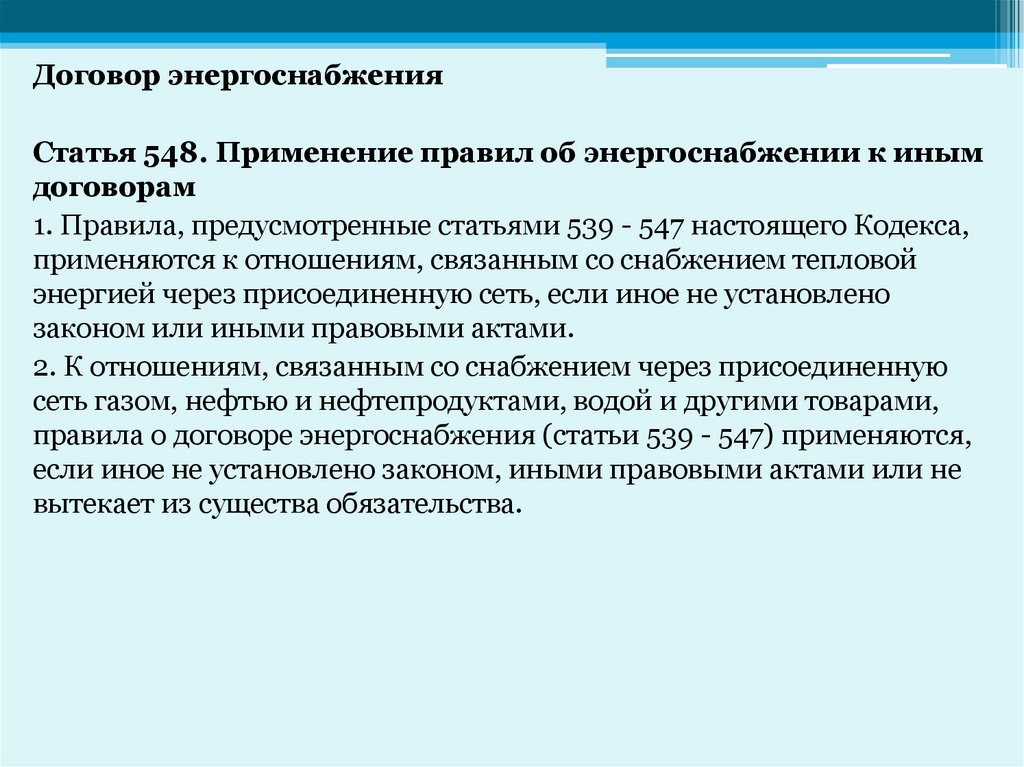

Статья 548. Применение правил об энергоснабжении к иным
договорам
1. Правила, предусмотренные статьями 539 - 547 настоящего Кодекса,
применяются к отношениям, связанным со снабжением тепловой
энергией через присоединенную сеть, если иное не установлено
законом или иными правовыми актами.
2. К отношениям, связанным со снабжением через присоединенную
сеть газом, нефтью и нефтепродуктами, водой и другими товарами,
правила о договоре энергоснабжения (статьи 539 - 547) применяются,
если иное не установлено законом, иными правовыми актами или не
вытекает из существа обязательства.

18.

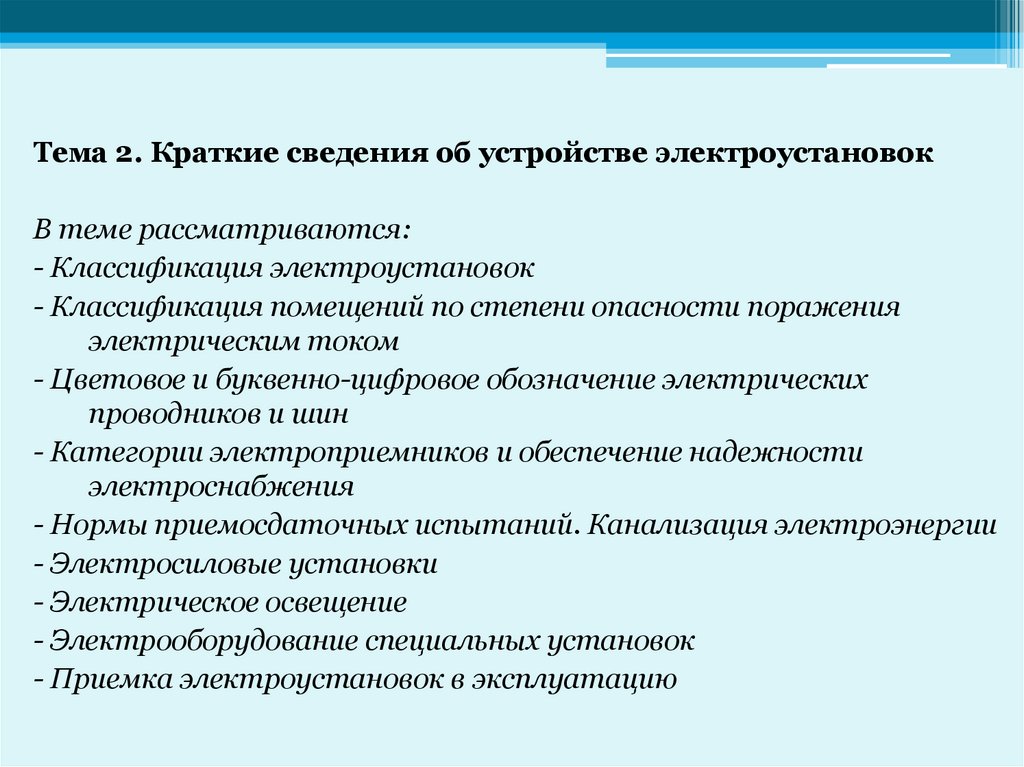

Тема 2. Краткие сведения об устройстве электроустановок
В теме рассматриваются:
- Классификация электроустановок
- Классификация помещений по степени опасности поражения
электрическим током
- Цветовое и буквенно-цифровое обозначение электрических
проводников и шин
- Категории электроприемников и обеспечение надежности
электроснабжения
- Нормы приемосдаточных испытаний. Канализация электроэнергии
- Электросиловые установки
- Электрическое освещение
- Электрооборудование специальных установок
- Приемка электроустановок в эксплуатацию

19.

Нормативные правовые акты и нормативно-технические документы,
рекомендуемые для изучения
Приказ Минтруда России от 24.07.2013 №328н "Об утверждении Правил по
охране труда при эксплуатации электроустановок"
Правила устройства электроустановок (Раздел 1. Общие правила)
Правила технической эксплуатации электроустановок потребителей (Раздел 1)
Федеральный закон от 22.07.2008 №123-ФЗ "Технический регламент о
требованиях пожарной безопасности"
Приказ Ростехнадзора от 7 апреля 2008 года №212 "Об утверждении Порядка
организации работ по выдаче разрешений на допуск в эксплуатацию
энергоустановок"
Правила устройства электроустановок 7 издание (Раздел 7.
Электрооборудование специальных установок, глава 7.1, 7.2, 7.5)
Правила устройства электроустановок 6 издание (Раздел 7.
Электрооборудование специальных установок, глава 7.3, 7.4)
СП 52.13330.2011. Свод правил. Естественное и искусственное освещение.
Актуализированная редакция СНиП 23.05.95

20.

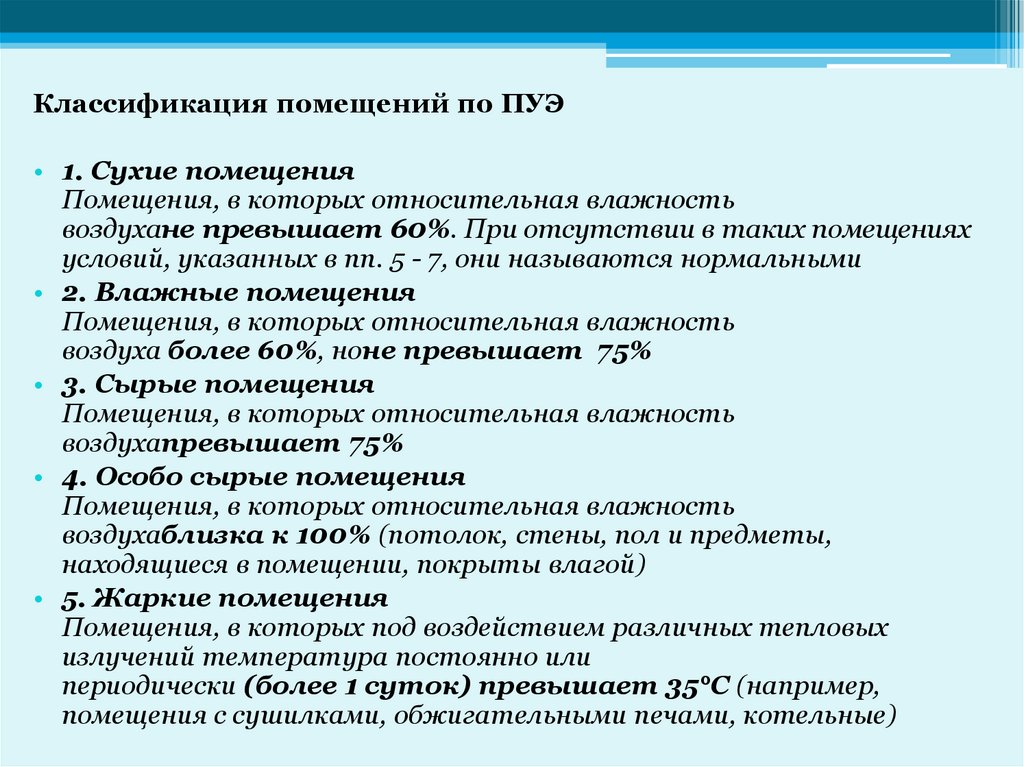

Классификация помещений по ПУЭ
• 1. Сухие помещения
Помещения, в которых относительная влажность
воздухане превышает 60%. При отсутствии в таких помещениях
условий, указанных в пп. 5 - 7, они называются нормальными
• 2. Влажные помещения
Помещения, в которых относительная влажность
воздуха более 60%, ноне превышает 75%
• 3. Сырые помещения
Помещения, в которых относительная влажность
воздухапревышает 75%
• 4. Особо сырые помещения
Помещения, в которых относительная влажность
воздухаблизка к 100% (потолок, стены, пол и предметы,
находящиеся в помещении, покрыты влагой)
• 5. Жаркие помещения
Помещения, в которых под воздействием различных тепловых
излучений температура постоянно или
периодически (более 1 суток) превышает 35°С (например,
помещения с сушилками, обжигательными печами, котельные)

21.

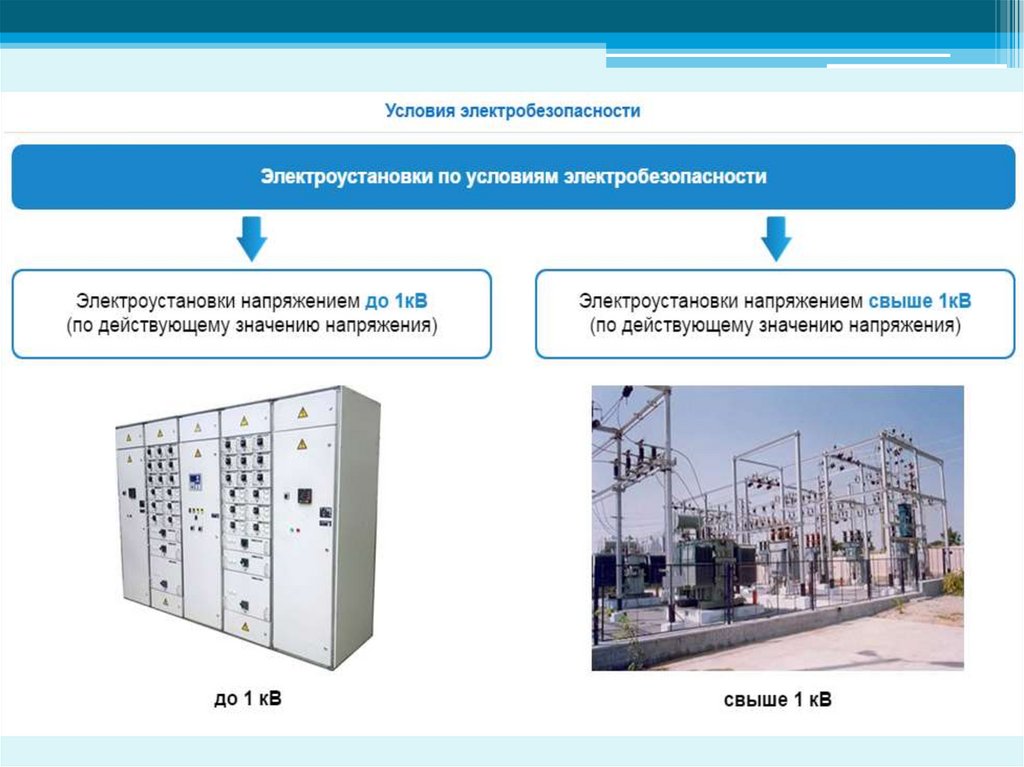

22.

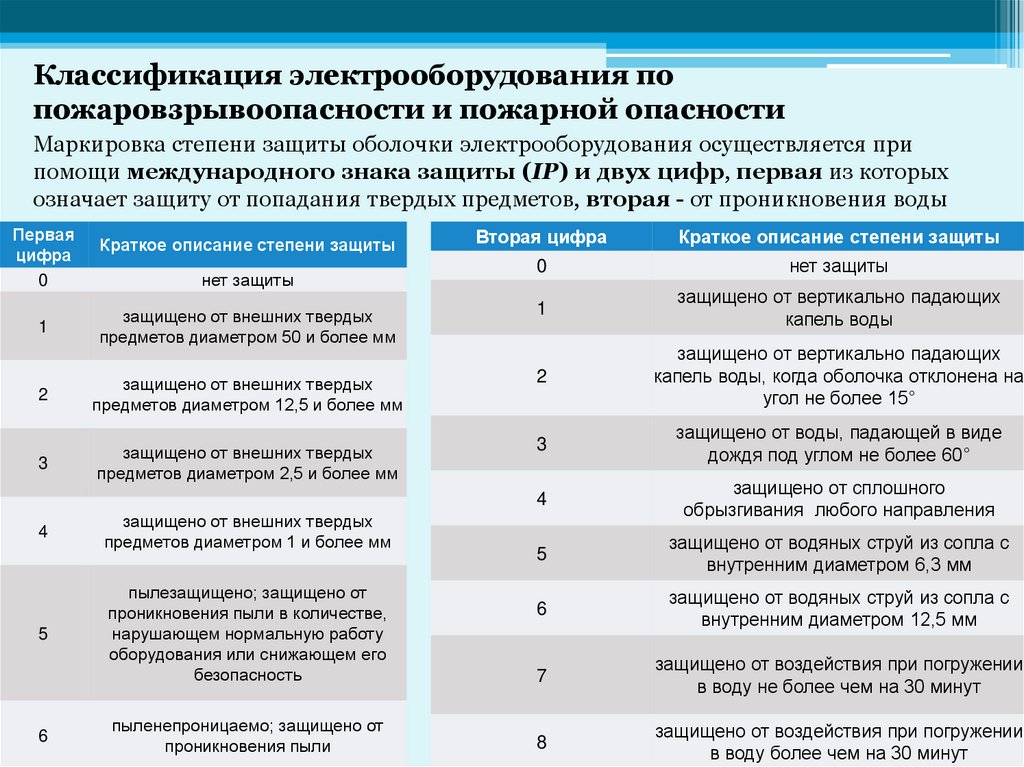

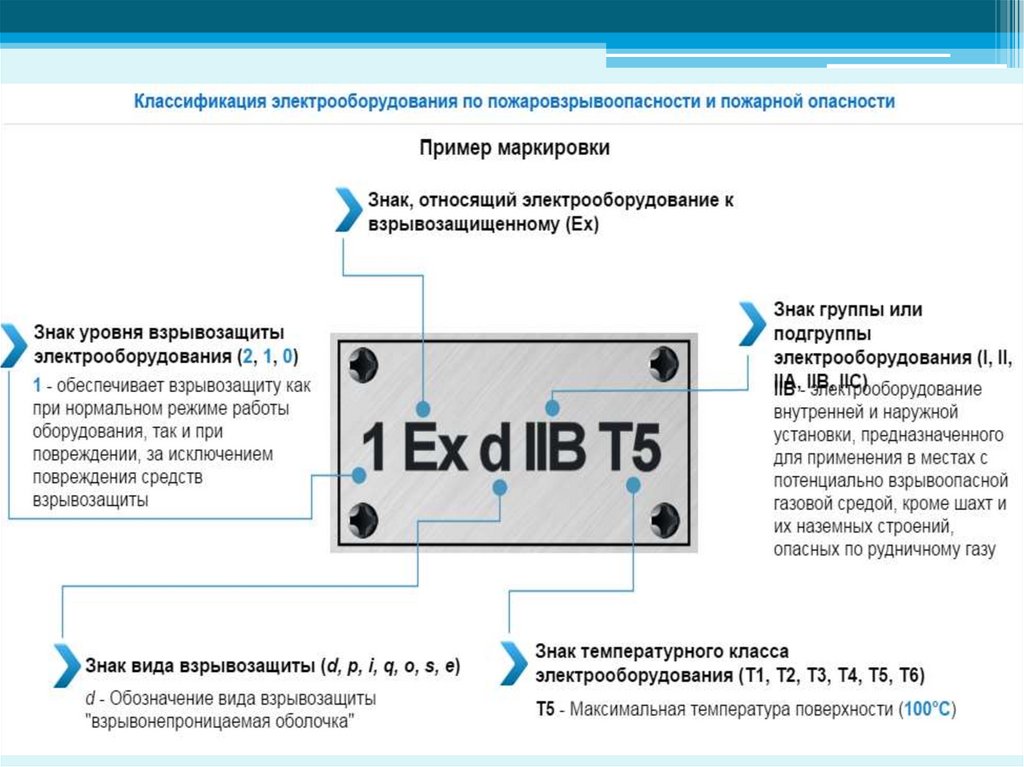

Классификация электрооборудования по
пожаровзрывоопасности и пожарной опасности
Маркировка степени защиты оболочки электрооборудования осуществляется при
помощи международного знака защиты (IP) и двух цифр, первая из которых
означает защиту от попадания твердых предметов, вторая - от проникновения воды
Первая
цифра
0
Вторая цифра
Краткое описание степени защиты
0
нет защиты
защищено от внешних твердых
предметов диаметром 50 и более мм
1
защищено от вертикально падающих
капель воды
защищено от внешних твердых
предметов диаметром 12,5 и более мм
2
2
защищено от вертикально падающих
капель воды, когда оболочка отклонена на
угол не более 15°
3
3
защищено от внешних твердых
предметов диаметром 2,5 и более мм
защищено от воды, падающей в виде
дождя под углом не более 60°
4
защищено от сплошного
обрызгивания любого направления
5
защищено от водяных струй из сопла с
внутренним диаметром 6,3 мм
6
защищено от водяных струй из сопла с
внутренним диаметром 12,5 мм
7
защищено от воздействия при погружении
в воду не более чем на 30 минут
8
защищено от воздействия при погружении
в воду более чем на 30 минут
1
4
5
6
Краткое описание степени защиты
нет защиты
защищено от внешних твердых
предметов диаметром 1 и более мм
пылезащищено; защищено от
проникновения пыли в количестве,
нарушающем нормальную работу
оборудования или снижающем его
безопасность
пыленепроницаемо; защищено от
проникновения пыли

23.

24.

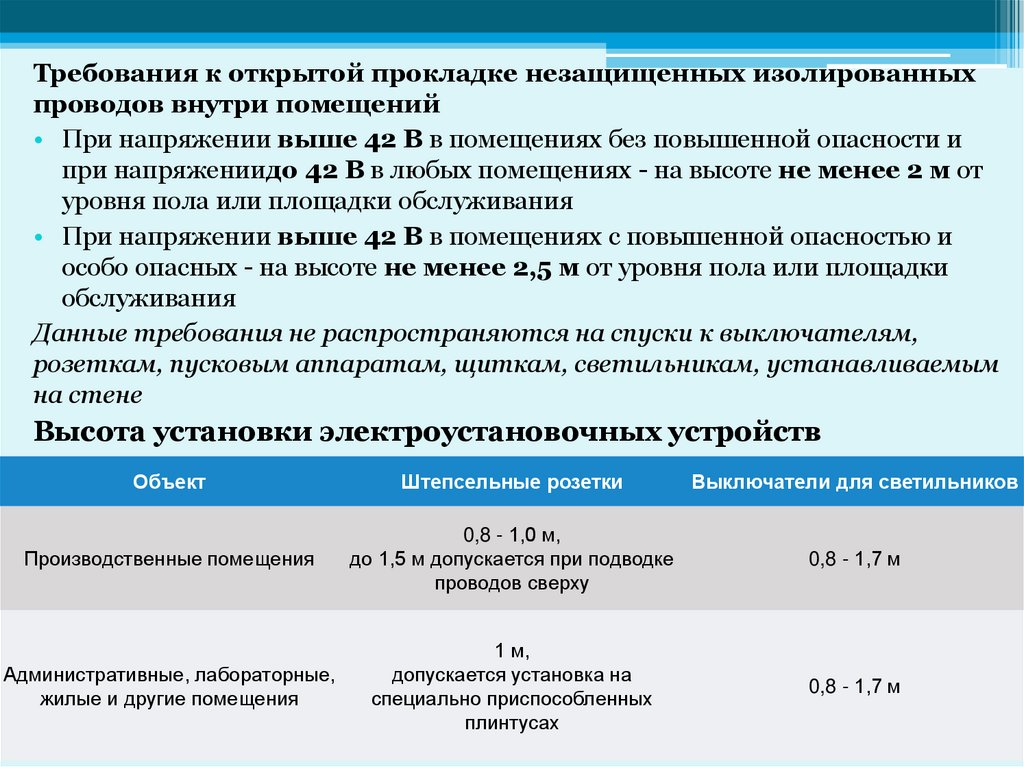

Требования к открытой прокладке незащищенных изолированных
проводов внутри помещений
• При напряжении выше 42 В в помещениях без повышенной опасности и
при напряжениидо 42 В в любых помещениях - на высоте не менее 2 м от
уровня пола или площадки обслуживания
• При напряжении выше 42 В в помещениях с повышенной опасностью и
особо опасных - на высоте не менее 2,5 м от уровня пола или площадки
обслуживания
Данные требования не распространяются на спуски к выключателям,
розеткам, пусковым аппаратам, щиткам, светильникам, устанавливаемым
на стене
Высота установки электроустановочных устройств
Объект
Штепсельные розетки
Выключатели для светильников
Производственные помещения
0,8 - 1,0 м,
до 1,5 м допускается при подводке
проводов сверху
0,8 - 1,7 м
Административные, лабораторные,
жилые и другие помещения
1 м,
допускается установка на
специально приспособленных
плинтусах
0,8 - 1,7 м

25.

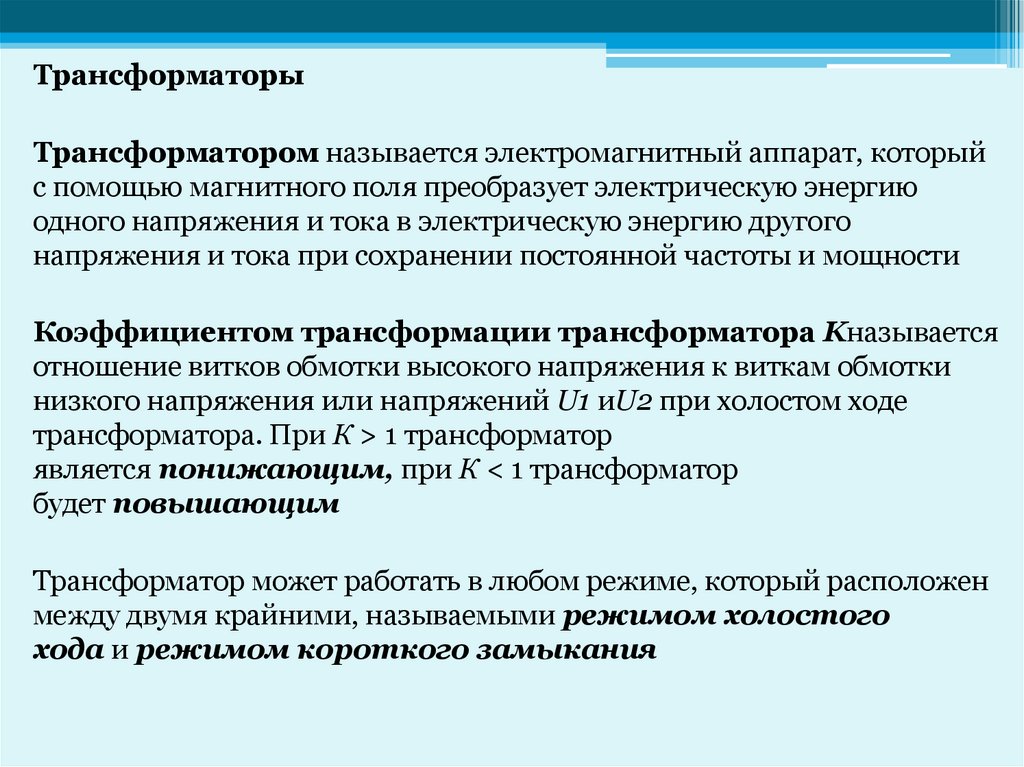

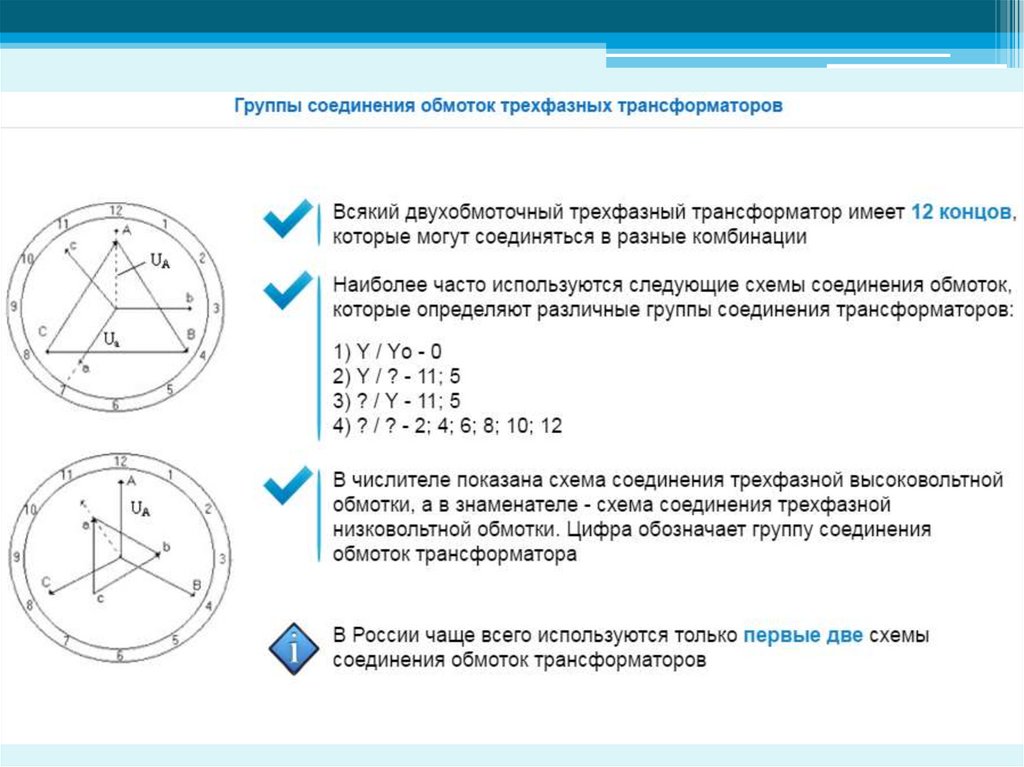

Трансформаторы
Трансформатором называется электромагнитный аппарат, который
с помощью магнитного поля преобразует электрическую энергию
одного напряжения и тока в электрическую энергию другого
напряжения и тока при сохранении постоянной частоты и мощности
Коэффициентом трансформации трансформатора Kназывается
отношение витков обмотки высокого напряжения к виткам обмотки
низкого напряжения или напряжений U1 иU2 при холостом ходе
трансформатора. При К > 1 трансформатор
является понижающим, при К < 1 трансформатор
будет повышающим
Трансформатор может работать в любом режиме, который расположен
между двумя крайними, называемыми режимом холостого
хода и режимом короткого замыкания

26.

27.

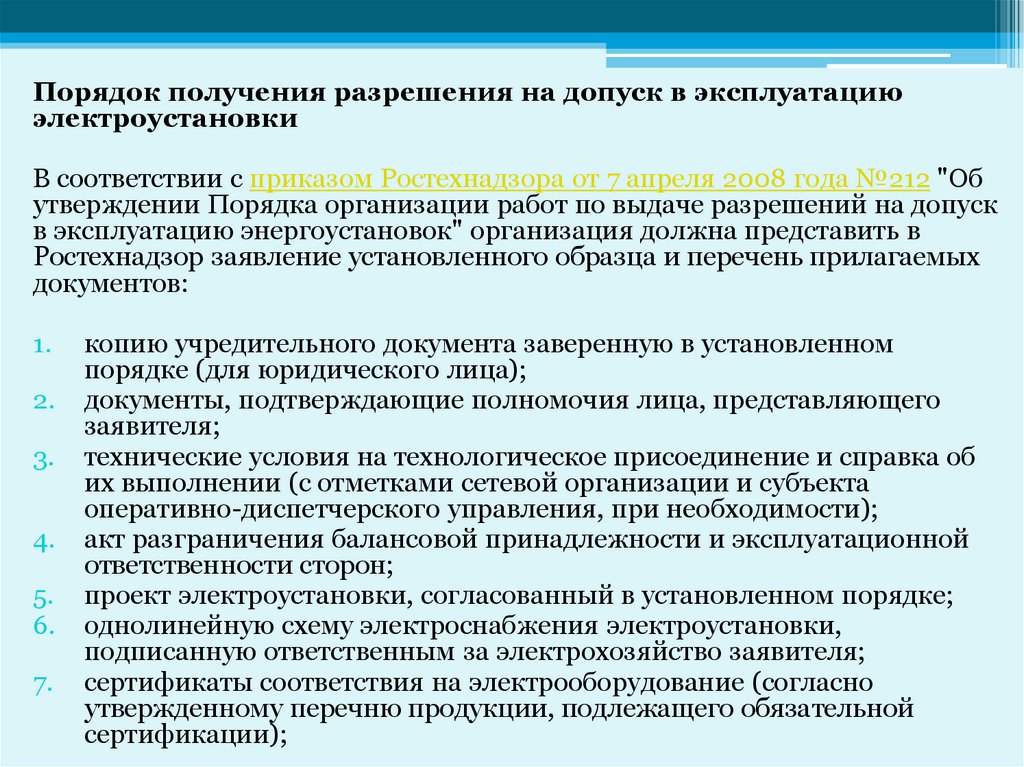

Порядок получения разрешения на допуск в эксплуатацию
электроустановки
В соответствии с приказом Ростехнадзора от 7 апреля 2008 года №212 "Об
утверждении Порядка организации работ по выдаче разрешений на допуск
в эксплуатацию энергоустановок" организация должна представить в
Ростехнадзор заявление установленного образца и перечень прилагаемых
документов:
1.
2.
3.
4.
5.
6.
7.
копию учредительного документа заверенную в установленном
порядке (для юридического лица);
документы, подтверждающие полномочия лица, представляющего
заявителя;
технические условия на технологическое присоединение и справка об
их выполнении (с отметками сетевой организации и субъекта
оперативно-диспетчерского управления, при необходимости);
акт разграничения балансовой принадлежности и эксплуатационной
ответственности сторон;
проект электроустановки, согласованный в установленном порядке;
однолинейную схему электроснабжения электроустановки,
подписанную ответственным за электрохозяйство заявителя;
сертификаты соответствия на электрооборудование (согласно
утвержденному перечню продукции, подлежащего обязательной
сертификации);

28.

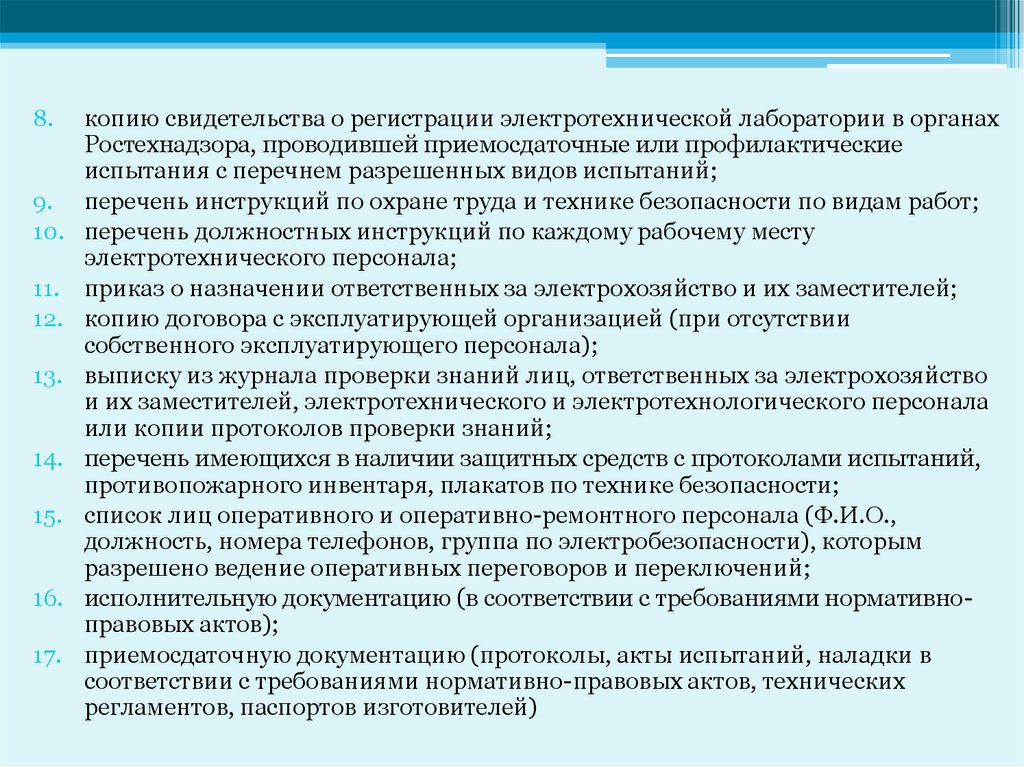

8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
копию свидетельства о регистрации электротехнической лаборатории в органах
Ростехнадзора, проводившей приемосдаточные или профилактические
испытания с перечнем разрешенных видов испытаний;
перечень инструкций по охране труда и технике безопасности по видам работ;
перечень должностных инструкций по каждому рабочему месту
электротехнического персонала;
приказ о назначении ответственных за электрохозяйство и их заместителей;
копию договора с эксплуатирующей организацией (при отсутствии
собственного эксплуатирующего персонала);
выписку из журнала проверки знаний лиц, ответственных за электрохозяйство
и их заместителей, электротехнического и электротехнологического персонала
или копии протоколов проверки знаний;
перечень имеющихся в наличии защитных средств с протоколами испытаний,
противопожарного инвентаря, плакатов по технике безопасности;
список лиц оперативного и оперативно-ремонтного персонала (Ф.И.О.,
должность, номера телефонов, группа по электробезопасности), которым
разрешено ведение оперативных переговоров и переключений;
исполнительную документацию (в соответствии с требованиями нормативноправовых актов);
приемосдаточную документацию (протоколы, акты испытаний, наладки в
соответствии с требованиями нормативно-правовых актов, технических
регламентов, паспортов изготовителей)

29.

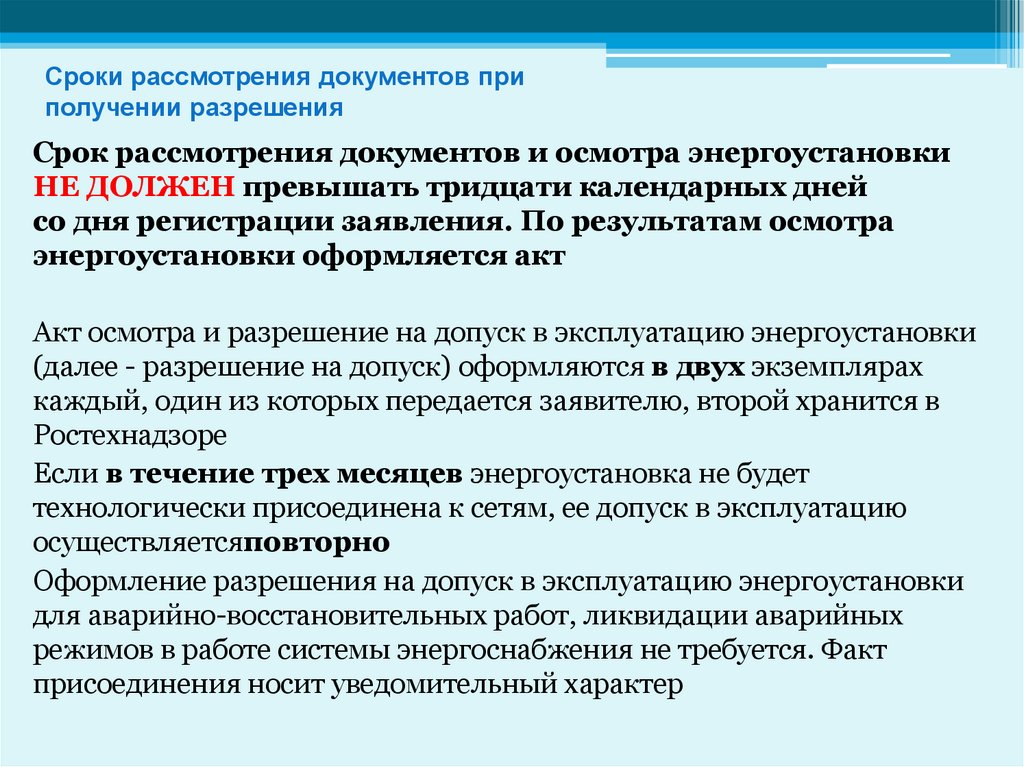

Сроки рассмотрения документов при
получении разрешения
Срок рассмотрения документов и осмотра энергоустановки
НЕ ДОЛЖЕН превышать тридцати календарных дней
со дня регистрации заявления. По результатам осмотра
энергоустановки оформляется акт
Акт осмотра и разрешение на допуск в эксплуатацию энергоустановки
(далее - разрешение на допуск) оформляются в двух экземплярах
каждый, один из которых передается заявителю, второй хранится в
Ростехнадзоре
Если в течение трех месяцев энергоустановка не будет
технологически присоединена к сетям, ее допуск в эксплуатацию
осуществляетсяповторно
Оформление разрешения на допуск в эксплуатацию энергоустановки
для аварийно-восстановительных работ, ликвидации аварийных
режимов в работе системы энергоснабжения не требуется. Факт
присоединения носит уведомительный характер

30.

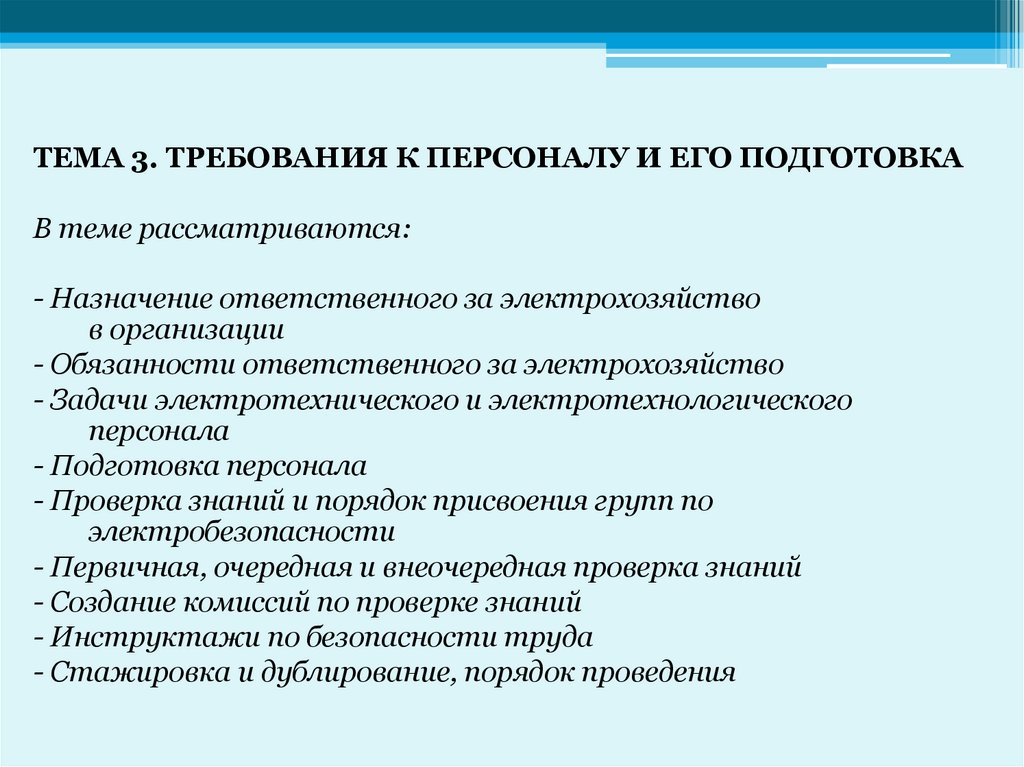

ТЕМА 3. ТРЕБОВАНИЯ К ПЕРСОНАЛУ И ЕГО ПОДГОТОВКА
В теме рассматриваются:
- Назначение ответственного за электрохозяйство
в организации
- Обязанности ответственного за электрохозяйство
- Задачи электротехнического и электротехнологического
персонала
- Подготовка персонала

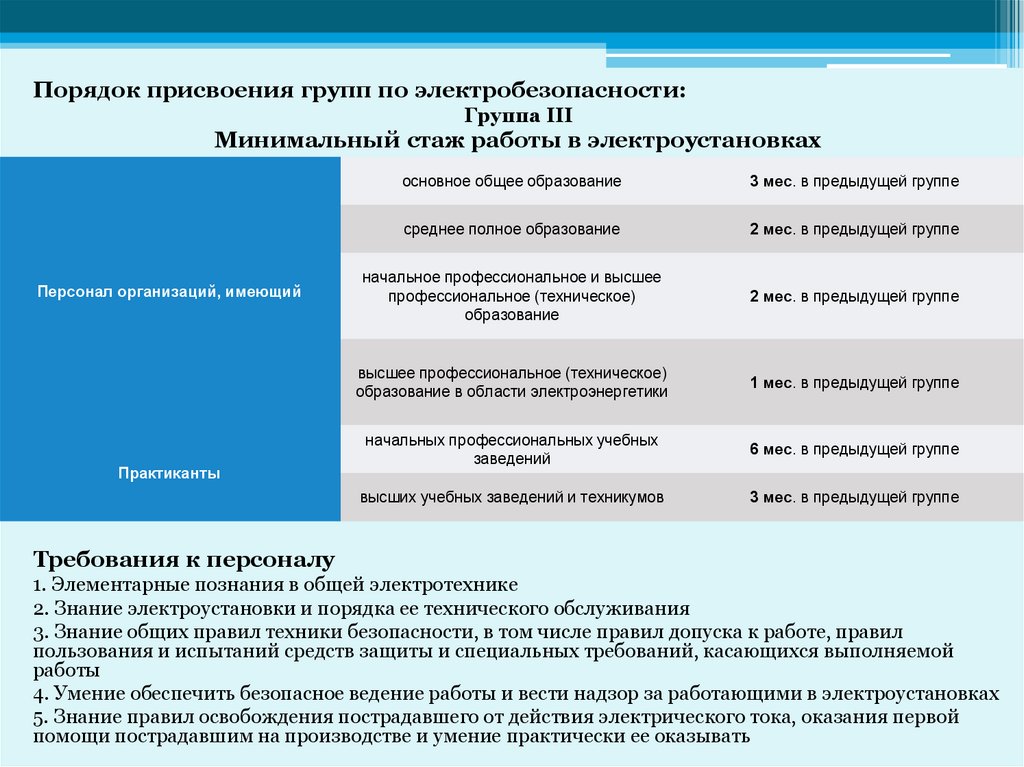

- Проверка знаний и порядок присвоения групп по
электробезопасности
- Первичная, очередная и внеочередная проверка знаний
- Создание комиссий по проверке знаний

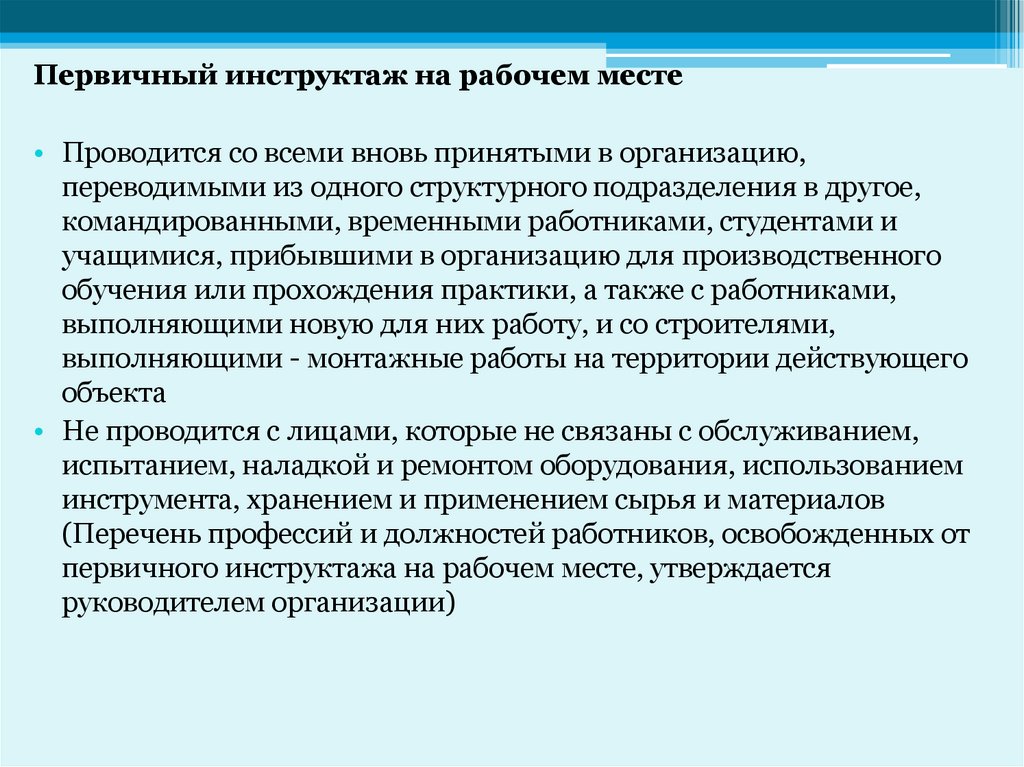

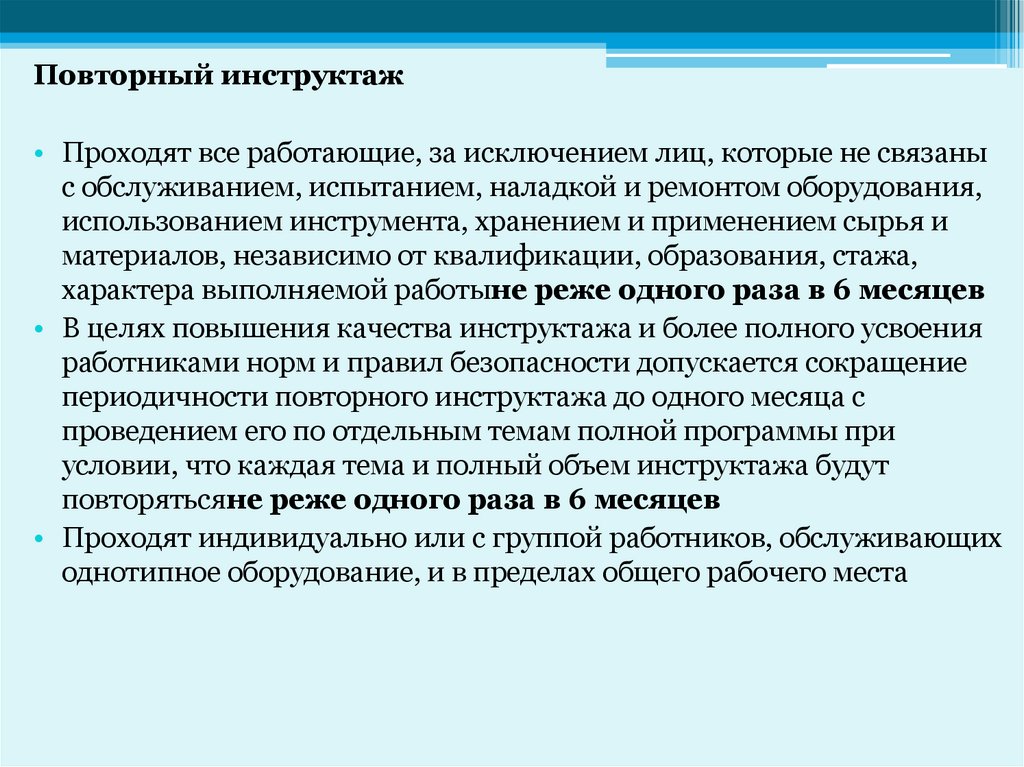

- Инструктажи по безопасности труда

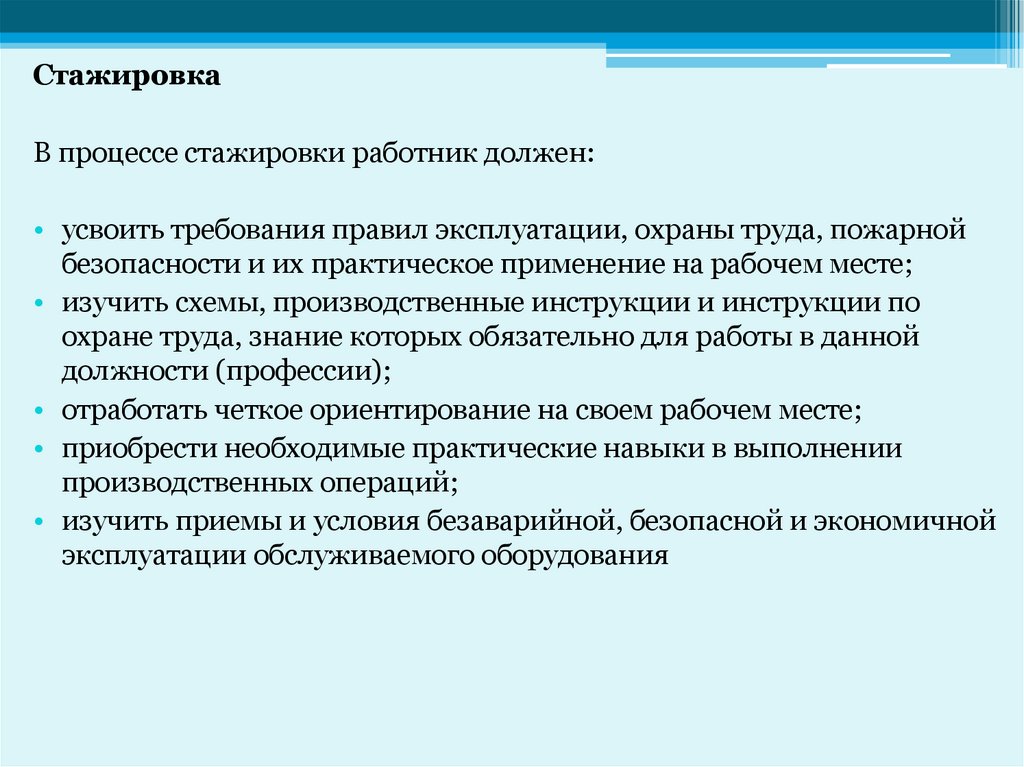

- Стажировка и дублирование, порядок проведения

31.

Нормативные правовые акты и нормативно-технические
документы, рекомендуемые для изучения
Правила технической эксплуатации электроустановок
потребителей (Раздел 1)
Приказ Минтруда России от 24.07.2013 №328н "Об утверждении
Правил по охране труда при эксплуатации электроустановок"
ГОСТ 12.0.004-90. ССБТ. Организация обучения безопасности труда
Приказ Минтопэнерго РФ от 19.02.2000 №49 "Об утверждении
Правил работы с персоналом в организациях электроэнергетики
Российской Федерации"

32.

Назначение ответственного за
электрохозяйство
Для непосредственного выполнения обязанностей по организации
эксплуатации электроустановок руководитель Потребителя (кроме
граждан - владельцев электроустановок напряжением выше 1000 В)
соответствующим документом назначает ответственного за
электрохозяйство организации (далее - ответственный за
электрохозяйство) и его заместителя
У Потребителей, установленная мощность электроустановок
которыхне превышает 10 кВА, работник, замещающий
ответственного за электрохозяйство, может не назначаться

33.

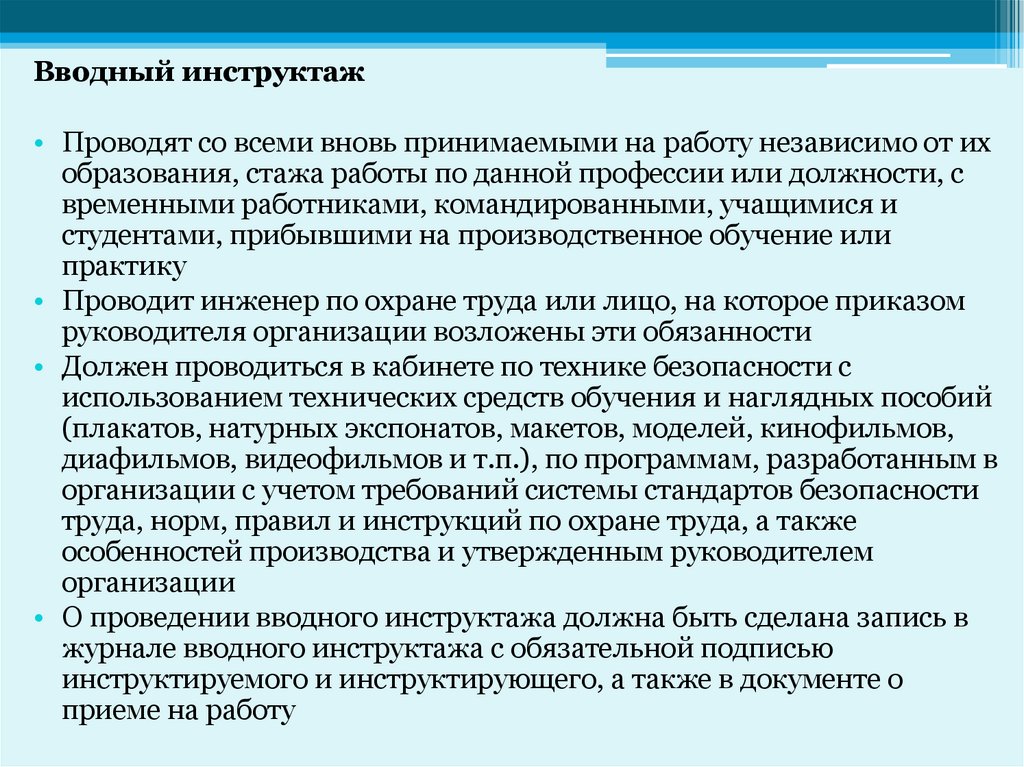

Вводный инструктаж
• Проводят со всеми вновь принимаемыми на работу независимо от их
образования, стажа работы по данной профессии или должности, с
временными работниками, командированными, учащимися и
студентами, прибывшими на производственное обучение или
практику
• Проводит инженер по охране труда или лицо, на которое приказом
руководителя организации возложены эти обязанности
• Должен проводиться в кабинете по технике безопасности с
использованием технических средств обучения и наглядных пособий
(плакатов, натурных экспонатов, макетов, моделей, кинофильмов,
диафильмов, видеофильмов и т.п.), по программам, разработанным в
организации с учетом требований системы стандартов безопасности
труда, норм, правил и инструкций по охране труда, а также
особенностей производства и утвержденным руководителем
организации
• О проведении вводного инструктажа должна быть сделана запись в
журнале вводного инструктажа с обязательной подписью
инструктируемого и инструктирующего, а также в документе о
приеме на работу

34.

Первичный инструктаж на рабочем месте
• Проводится со всеми вновь принятыми в организацию,
переводимыми из одного структурного подразделения в другое,
командированными, временными работниками, студентами и
учащимися, прибывшими в организацию для производственного
обучения или прохождения практики, а также с работниками,
выполняющими новую для них работу, и со строителями,
выполняющими - монтажные работы на территории действующего
объекта
• Не проводится с лицами, которые не связаны с обслуживанием,
испытанием, наладкой и ремонтом оборудования, использованием
инструмента, хранением и применением сырья и материалов
(Перечень профессий и должностей работников, освобожденных от
первичного инструктажа на рабочем месте, утверждается
руководителем организации)

35.

Повторный инструктаж
• Проходят все работающие, за исключением лиц, которые не связаны
с обслуживанием, испытанием, наладкой и ремонтом оборудования,
использованием инструмента, хранением и применением сырья и
материалов, независимо от квалификации, образования, стажа,
характера выполняемой работыне реже одного раза в 6 месяцев
• В целях повышения качества инструктажа и более полного усвоения
работниками норм и правил безопасности допускается сокращение
периодичности повторного инструктажа до одного месяца с
проведением его по отдельным темам полной программы при
условии, что каждая тема и полный объем инструктажа будут
повторятьсяне реже одного раза в 6 месяцев
• Проходят индивидуально или с группой работников, обслуживающих
однотипное оборудование, и в пределах общего рабочего места

36.

Стажировка
В процессе стажировки работник должен:
• усвоить требования правил эксплуатации, охраны труда, пожарной
безопасности и их практическое применение на рабочем месте;
• изучить схемы, производственные инструкции и инструкции по
охране труда, знание которых обязательно для работы в данной
должности (профессии);
• отработать четкое ориентирование на своем рабочем месте;
• приобрести необходимые практические навыки в выполнении
производственных операций;
• изучить приемы и условия безаварийной, безопасной и экономичной
эксплуатации обслуживаемого оборудования

37.

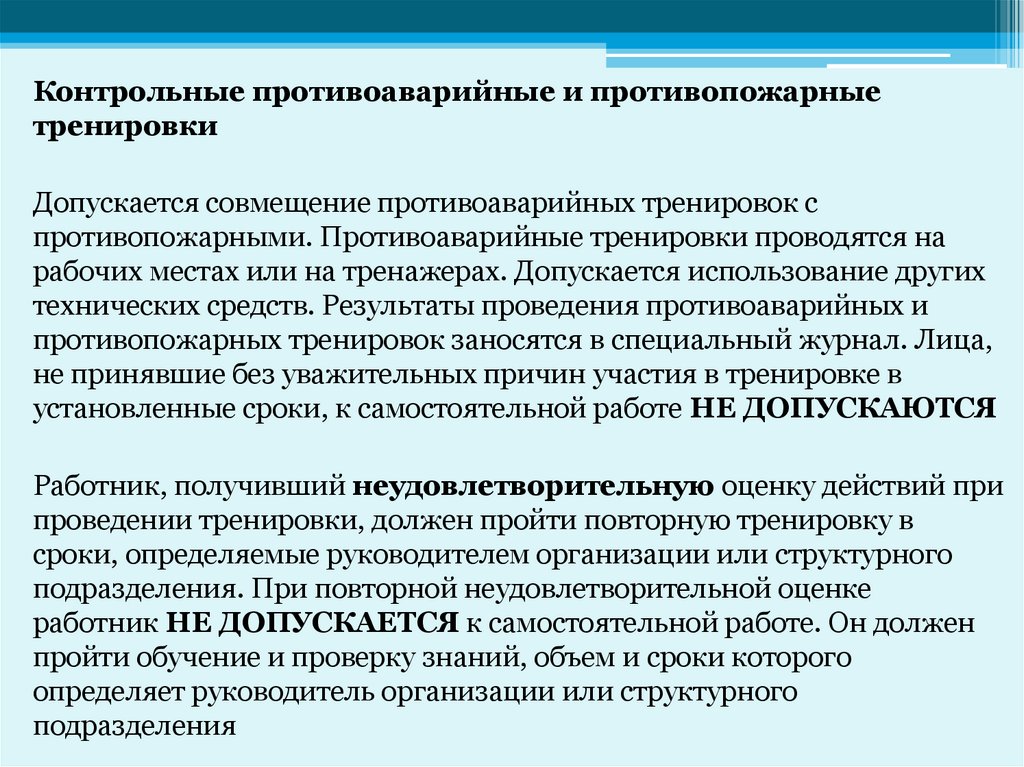

Контрольные противоаварийные и противопожарные
тренировки
Допускается совмещение противоаварийных тренировок с
противопожарными. Противоаварийные тренировки проводятся на
рабочих местах или на тренажерах. Допускается использование других
технических средств. Результаты проведения противоаварийных и
противопожарных тренировок заносятся в специальный журнал. Лица,
не принявшие без уважительных причин участия в тренировке в
установленные сроки, к самостоятельной работе НЕ ДОПУСКАЮТСЯ
Работник, получивший неудовлетворительную оценку действий при
проведении тренировки, должен пройти повторную тренировку в
сроки, определяемые руководителем организации или структурного
подразделения. При повторной неудовлетворительной оценке
работник НЕ ДОПУСКАЕТСЯ к самостоятельной работе. Он должен
пройти обучение и проверку знаний, объем и сроки которого
определяет руководитель организации или структурного
подразделения

38.

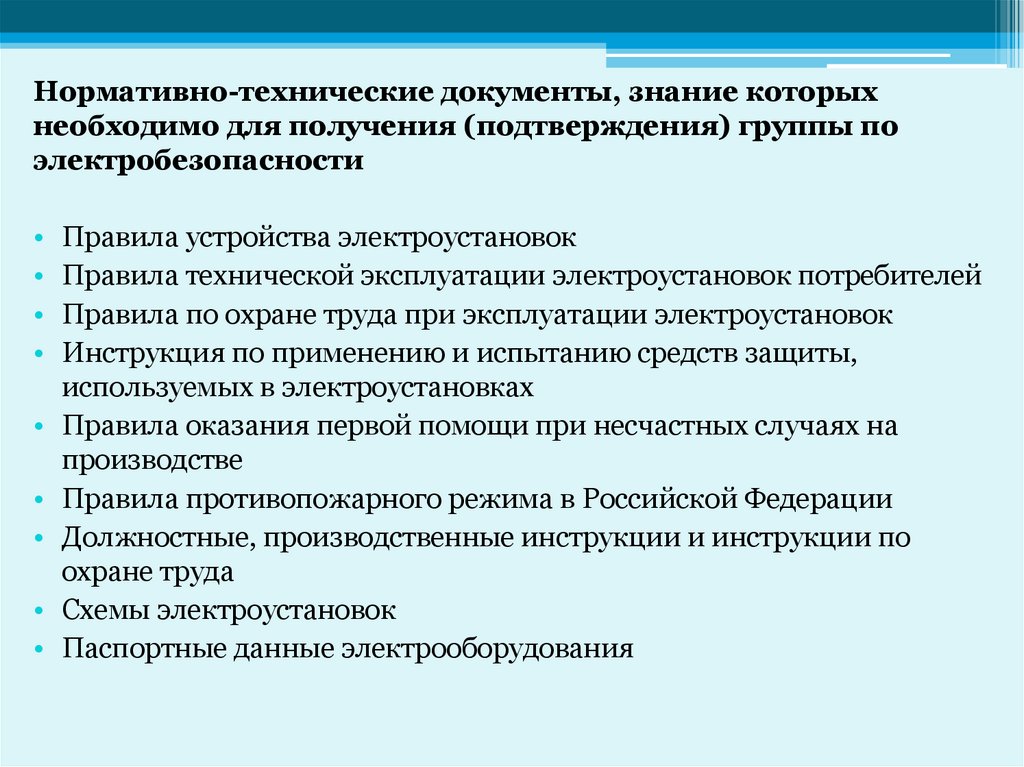

Нормативно-технические документы, знание которых
необходимо для получения (подтверждения) группы по
электробезопасности
• Правила устройства электроустановок
• Правила технической эксплуатации электроустановок потребителей
• Правила по охране труда при эксплуатации электроустановок
• Инструкция по применению и испытанию средств защиты,
используемых в электроустановках
• Правила оказания первой помощи при несчастных случаях на
производстве
• Правила противопожарного режима в Российской Федерации
• Должностные, производственные инструкции и инструкции по
охране труда
• Схемы электроустановок
• Паспортные данные электрооборудования

39.

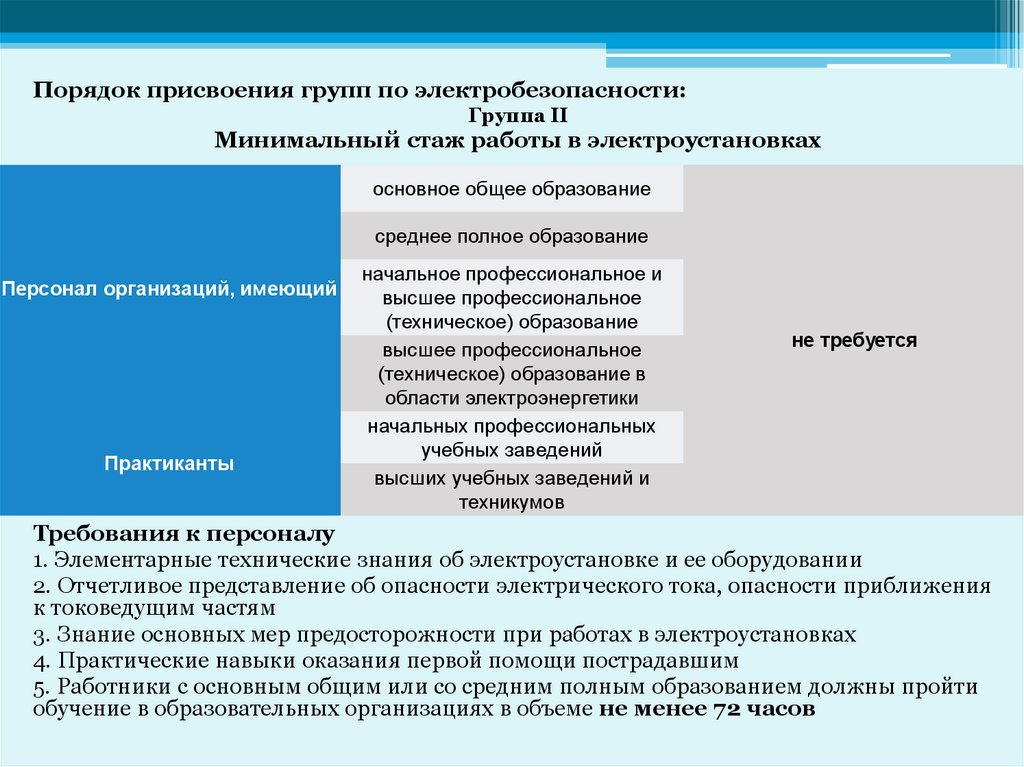

Порядок присвоения групп по электробезопасности:
Группа II
Минимальный стаж работы в электроустановках
основное общее образование
среднее полное образование
Персонал организаций, имеющий
Практиканты
начальное профессиональное и
высшее профессиональное
(техническое) образование
высшее профессиональное
(техническое) образование в
области электроэнергетики
начальных профессиональных
учебных заведений
высших учебных заведений и
техникумов
не требуется
Требования к персоналу
1. Элементарные технические знания об электроустановке и ее оборудовании
2. Отчетливое представление об опасности электрического тока, опасности приближения
к токоведущим частям
3. Знание основных мер предосторожности при работах в электроустановках
4. Практические навыки оказания первой помощи пострадавшим
5. Работники с основным общим или со средним полным образованием должны пройти
обучение в образовательных организациях в объеме не менее 72 часов

40.

Порядок присвоения групп по электробезопасности:
Группа III
Минимальный стаж работы в электроустановках
Персонал организаций, имеющий
Практиканты
основное общее образование
3 мес. в предыдущей группе
среднее полное образование
2 мес. в предыдущей группе
начальное профессиональное и высшее
профессиональное (техническое)
образование
2 мес. в предыдущей группе
высшее профессиональное (техническое)
образование в области электроэнергетики
1 мес. в предыдущей группе
начальных профессиональных учебных
заведений
6 мес. в предыдущей группе
высших учебных заведений и техникумов
3 мес. в предыдущей группе
Требования к персоналу
1. Элементарные познания в общей электротехнике
2. Знание электроустановки и порядка ее технического обслуживания
3. Знание общих правил техники безопасности, в том числе правил допуска к работе, правил
пользования и испытаний средств защиты и специальных требований, касающихся выполняемой
работы
4. Умение обеспечить безопасное ведение работы и вести надзор за работающими в электроустановках
5. Знание правил освобождения пострадавшего от действия электрического тока, оказания первой
помощи пострадавшим на производстве и умение практически ее оказывать

41.

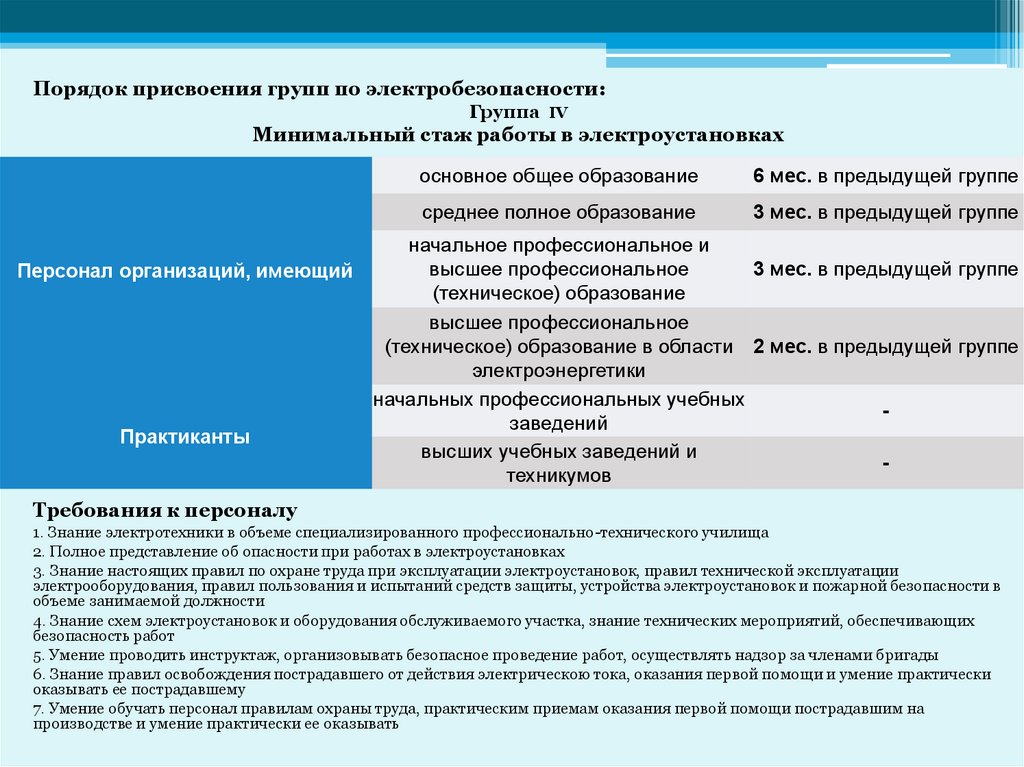

Порядок присвоения групп по электробезопасности:
Группа IV
Минимальный стаж работы в электроустановках
Персонал организаций, имеющий
Практиканты
основное общее образование
6 мес. в предыдущей группе
среднее полное образование
3 мес. в предыдущей группе
начальное профессиональное и
высшее профессиональное
3 мес. в предыдущей группе
(техническое) образование
высшее профессиональное
(техническое) образование в области 2 мес. в предыдущей группе
электроэнергетики
начальных профессиональных учебных
заведений
высших учебных заведений и
техникумов
Требования к персоналу
1. Знание электротехники в объеме специализированного профессионально-технического училища
2. Полное представление об опасности при работах в электроустановках
3. Знание настоящих правил по охране труда при эксплуатации электроустановок, правил технической эксплуатации
электрооборудования, правил пользования и испытаний средств защиты, устройства электроустановок и пожарной безопасности в
объеме занимаемой должности
4. Знание схем электроустановок и оборудования обслуживаемого участка, знание технических мероприятий, обеспечивающих
безопасность работ
5. Умение проводить инструктаж, организовывать безопасное проведение работ, осуществлять надзор за членами бригады
6. Знание правил освобождения пострадавшего от действия электрическою тока, оказания первой помощи и умение практически
оказывать ее пострадавшему
7. Умение обучать персонал правилам охраны труда, практическим приемам оказания первой помощи пострадавшим на
производстве и умение практически ее оказывать

42.

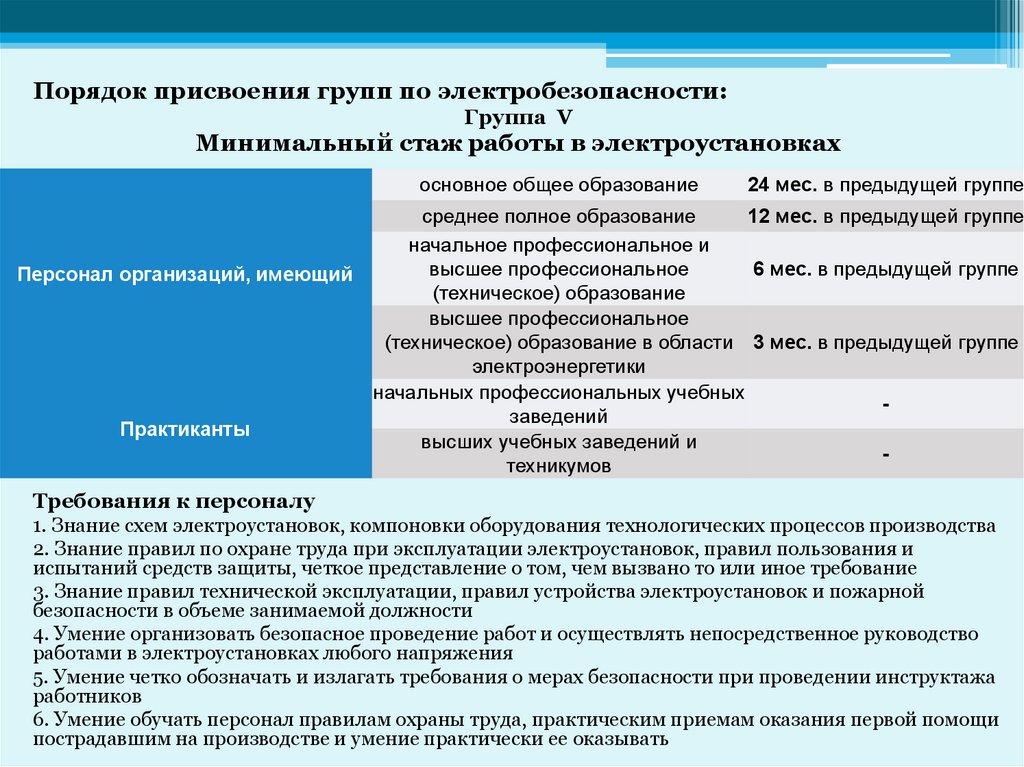

Порядок присвоения групп по электробезопасности:
Группа V
Минимальный стаж работы в электроустановках
основное общее образование
24 мес. в предыдущей группе
среднее полное образование
12 мес. в предыдущей группе
начальное профессиональное и
высшее профессиональное
6 мес. в предыдущей группе
Персонал организаций, имеющий
(техническое) образование
высшее профессиональное
(техническое) образование в области 3 мес. в предыдущей группе
электроэнергетики
начальных профессиональных учебных
заведений
Практиканты
высших учебных заведений и
техникумов
Требования к персоналу
1. Знание схем электроустановок, компоновки оборудования технологических процессов производства
2. Знание правил по охране труда при эксплуатации электроустановок, правил пользования и
испытаний средств защиты, четкое представление о том, чем вызвано то или иное требование
3. Знание правил технической эксплуатации, правил устройства электроустановок и пожарной
безопасности в объеме занимаемой должности
4. Умение организовать безопасное проведение работ и осуществлять непосредственное руководство
работами в электроустановках любого напряжения
5. Умение четко обозначать и излагать требования о мерах безопасности при проведении инструктажа
работников
6. Умение обучать персонал правилам охраны труда, практическим приемам оказания первой помощи
пострадавшим на производстве и умение практически ее оказывать

43.

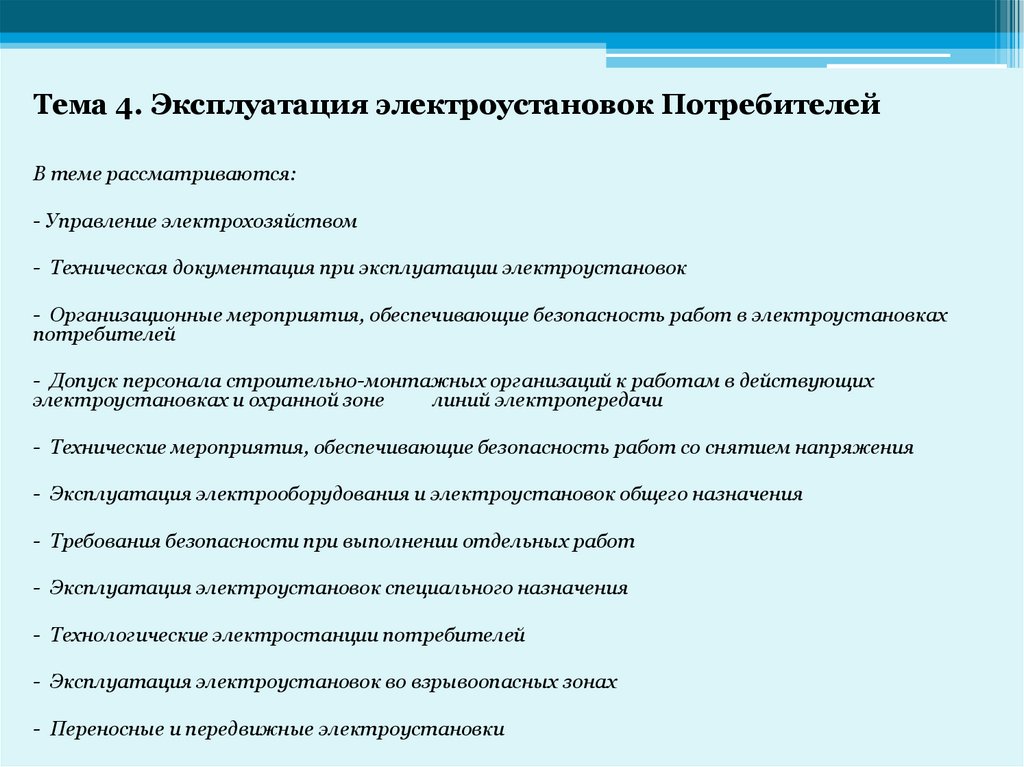

Тема 4. Эксплуатация электроустановок Потребителей
В теме рассматриваются:
- Управление электрохозяйством
- Техническая документация при эксплуатации электроустановок
- Организационные мероприятия, обеспечивающие безопасность работ в электроустановках
потребителей
- Допуск персонала строительно-монтажных организаций к работам в действующих
электроустановках и охранной зоне
линий электропередачи

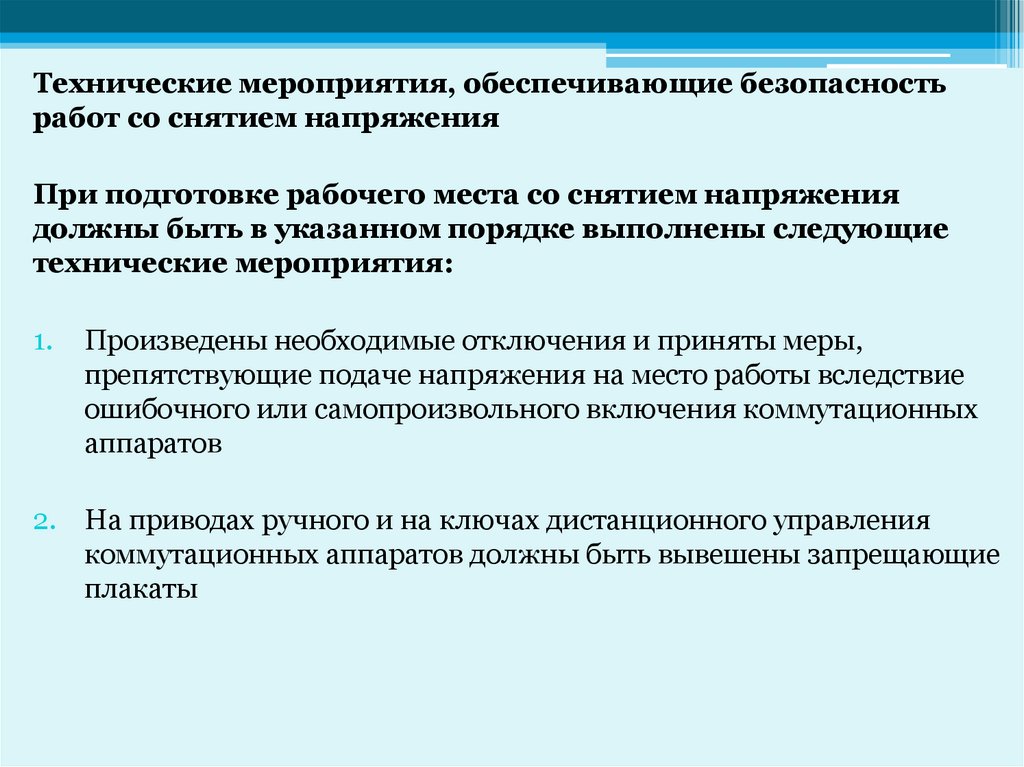

- Технические мероприятия, обеспечивающие безопасность работ со снятием напряжения
- Эксплуатация электрооборудования и электроустановок общего назначения
- Требования безопасности при выполнении отдельных работ
- Эксплуатация электроустановок специального назначения
- Технологические электростанции потребителей

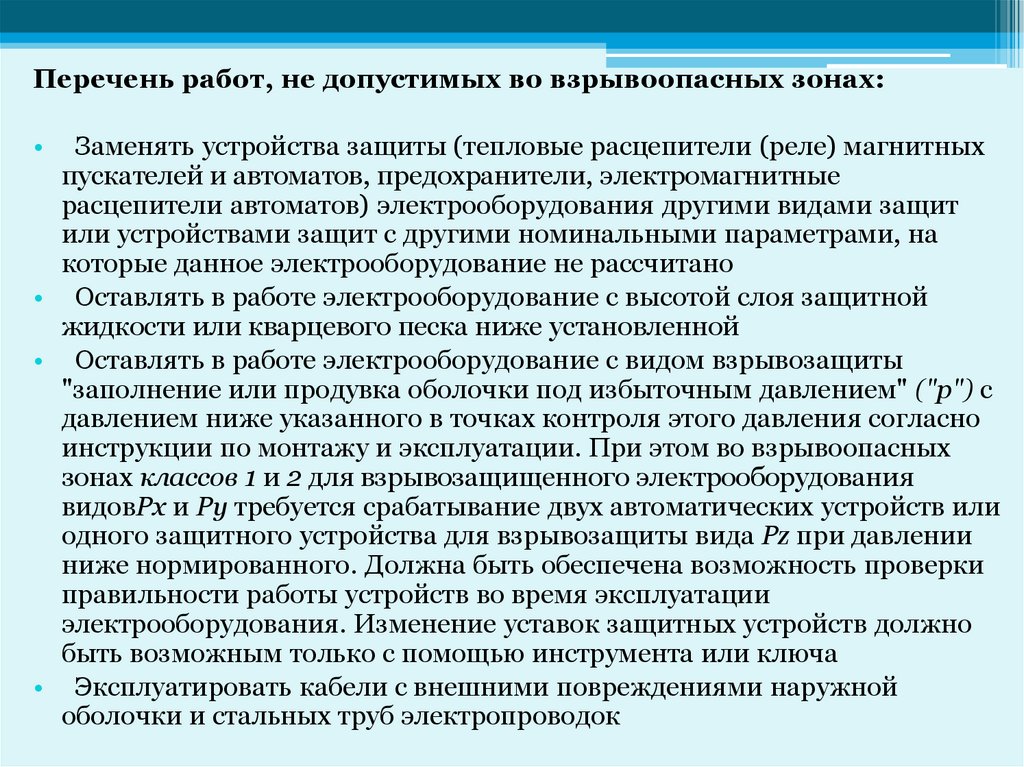

- Эксплуатация электроустановок во взрывоопасных зонах
- Переносные и передвижные электроустановки

44.

Нормативные правовые акты и нормативно-технические
документы, рекомендуемые для изучения

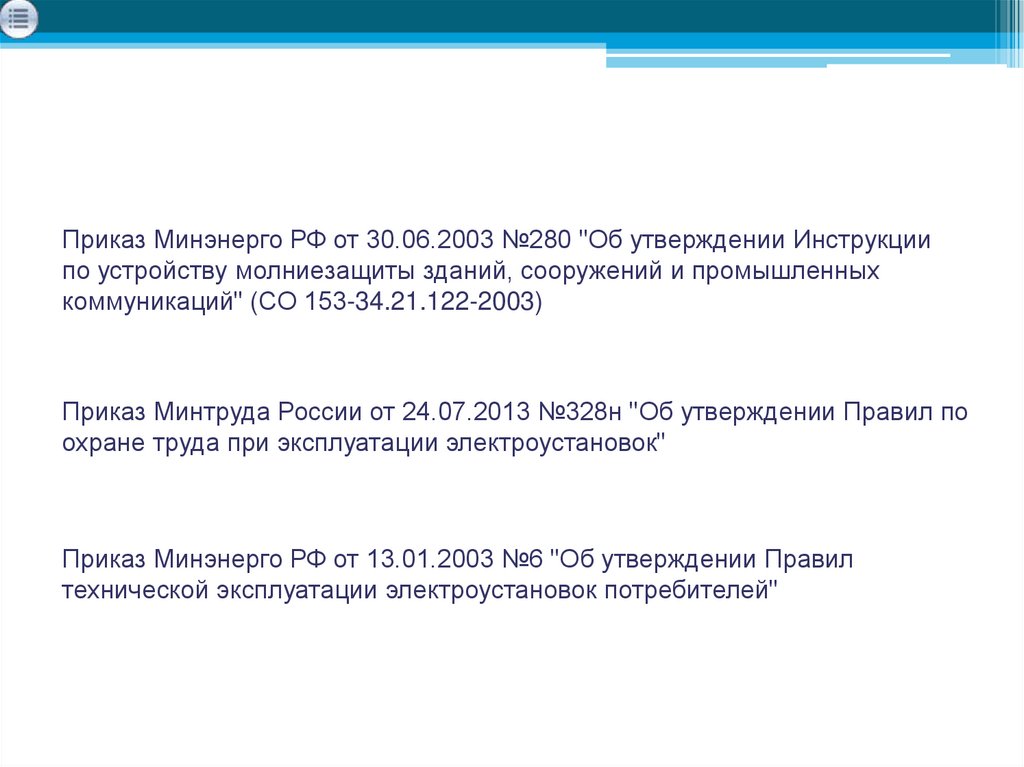

Приказ Минтруда России от 24.07.2013 №328н "Об утверждении
Правил по охране труда при эксплуатации электроустановок"
Приказ Минэнерго РФ от 13.01.2003 №6 "Об утверждении Правил
технической эксплуатации электроустановок потребителей"

45.

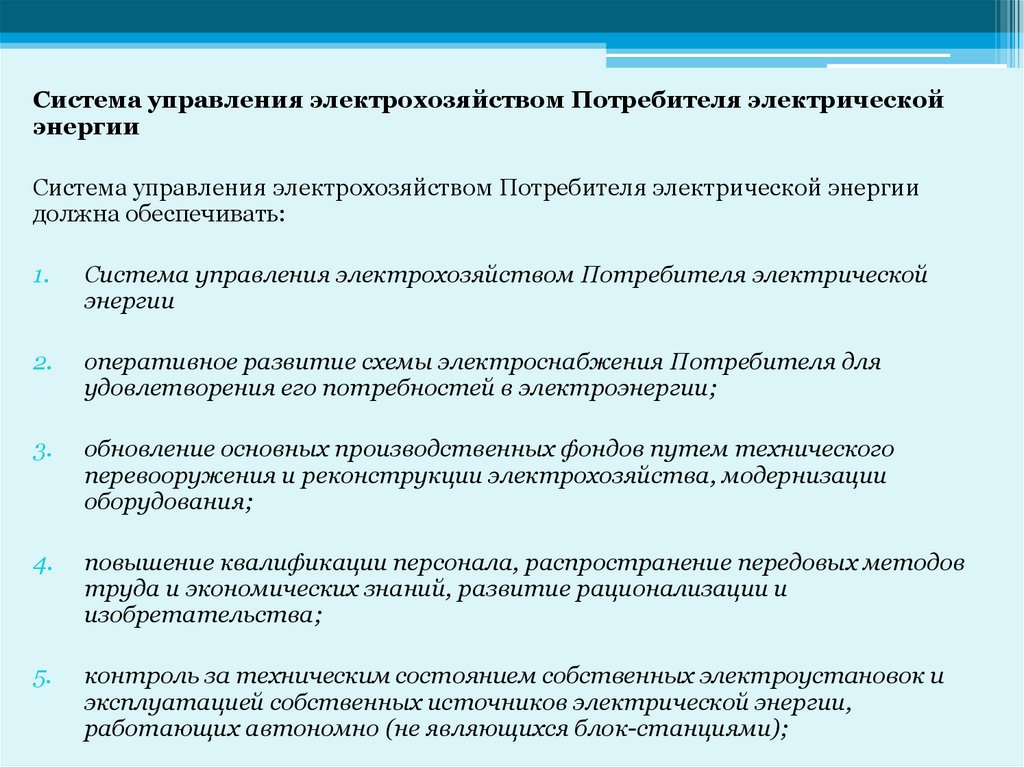

Система управления электрохозяйством Потребителя электрической
энергии
Система управления электрохозяйством Потребителя электрической энергии
должна обеспечивать:
1.
Система управления электрохозяйством Потребителя электрической
энергии
2.
оперативное развитие схемы электроснабжения Потребителя для
удовлетворения его потребностей в электроэнергии;
3.
обновление основных производственных фондов путем технического
перевооружения и реконструкции электрохозяйства, модернизации
оборудования;
4.
повышение квалификации персонала, распространение передовых методов
труда и экономических знаний, развитие рационализации и
изобретательства;
5.
контроль за техническим состоянием собственных электроустановок и
эксплуатацией собственных источников электрической энергии,
работающих автономно (не являющихся блок-станциями);

46.

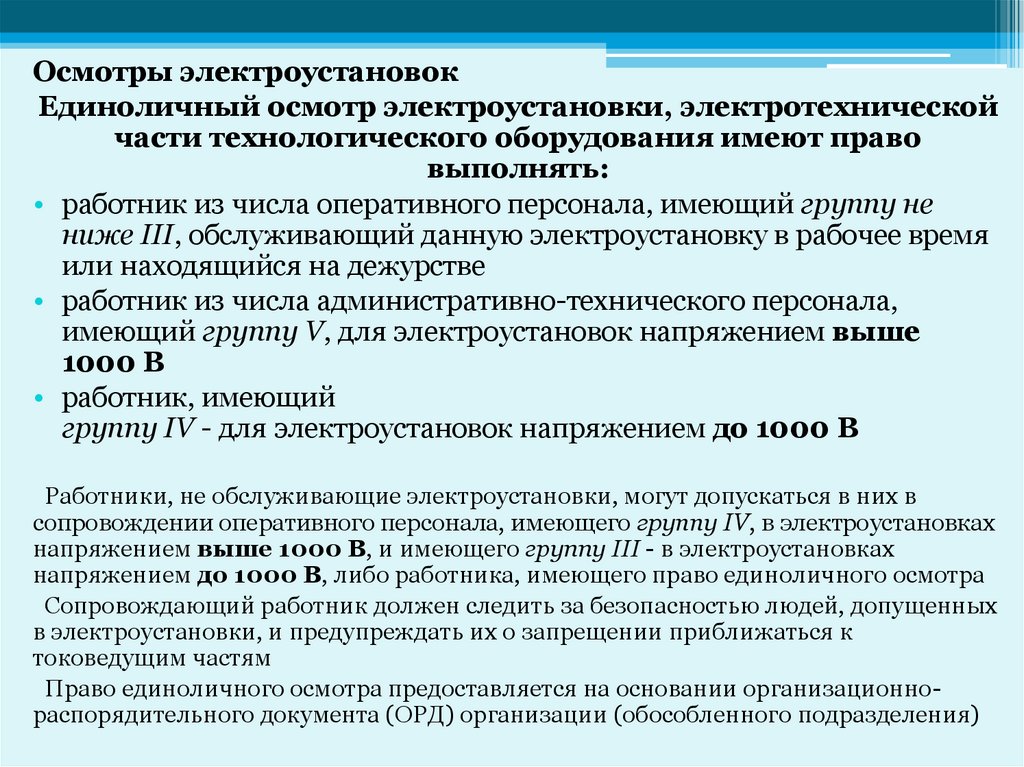

Осмотры электроустановок
Единоличный осмотр электроустановки, электротехнической
части технологического оборудования имеют право
выполнять:
• работник из числа оперативного персонала, имеющий группу не
ниже III, обслуживающий данную электроустановку в рабочее время
или находящийся на дежурстве
• работник из числа административно-технического персонала,
имеющий группу V, для электроустановок напряжением выше
1000 В
• работник, имеющий
группу IV - для электроустановок напряжением до 1000 В
Работники, не обслуживающие электроустановки, могут допускаться в них в
сопровождении оперативного персонала, имеющего группу IV, в электроустановках
напряжением выше 1000 В, и имеющего группу III - в электроустановках
напряжением до 1000 В, либо работника, имеющего право единоличного осмотра
Сопровождающий работник должен следить за безопасностью людей, допущенных
в электроустановки, и предупреждать их о запрещении приближаться к
токоведущим частям
Право единоличного осмотра предоставляется на основании организационнораспорядительного документа (ОРД) организации (обособленного подразделения)

47.

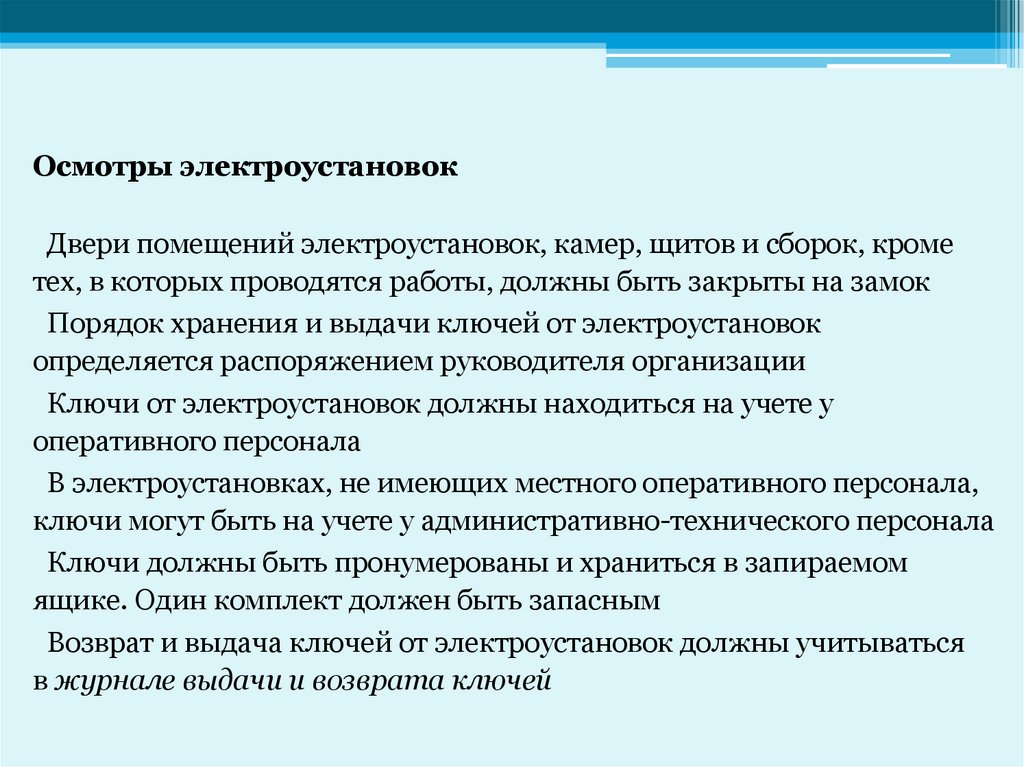

Осмотры электроустановок
Двери помещений электроустановок, камер, щитов и сборок, кроме
тех, в которых проводятся работы, должны быть закрыты на замок
Порядок хранения и выдачи ключей от электроустановок
определяется распоряжением руководителя организации
Ключи от электроустановок должны находиться на учете у
оперативного персонала
В электроустановках, не имеющих местного оперативного персонала,
ключи могут быть на учете у административно-технического персонала
Ключи должны быть пронумерованы и храниться в запираемом
ящике. Один комплект должен быть запасным
Возврат и выдача ключей от электроустановок должны учитываться
в журнале выдачи и возврата ключей

48.

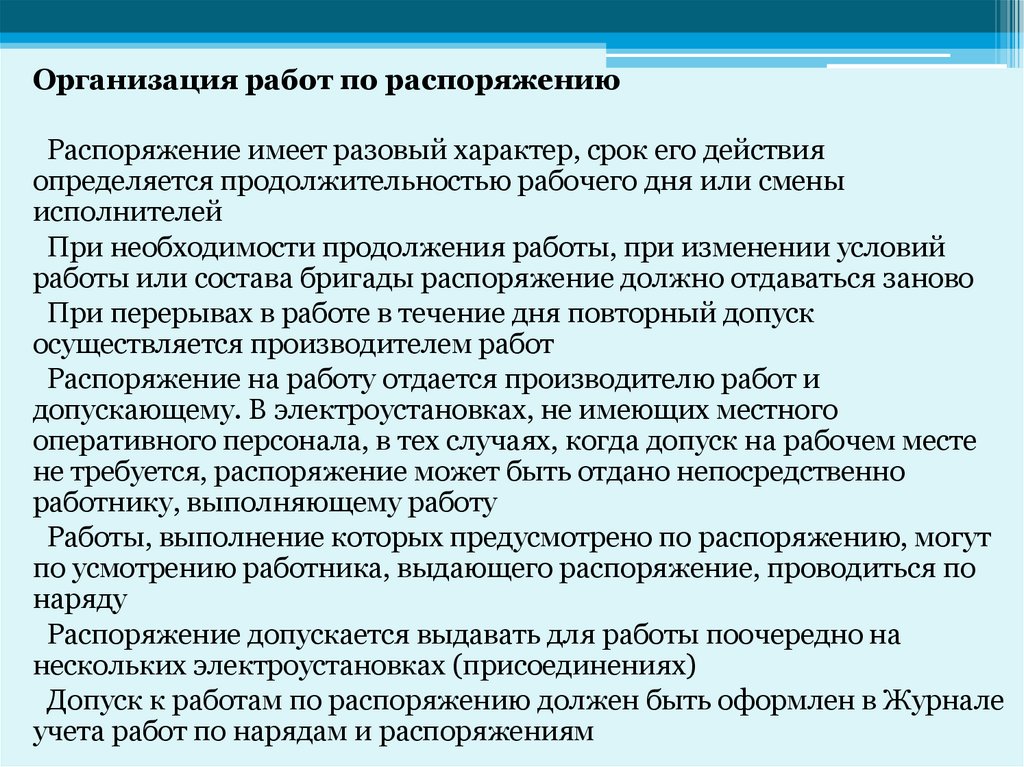

Организация работ по распоряжению
Распоряжение имеет разовый характер, срок его действия
определяется продолжительностью рабочего дня или смены
исполнителей
При необходимости продолжения работы, при изменении условий
работы или состава бригады распоряжение должно отдаваться заново
При перерывах в работе в течение дня повторный допуск
осуществляется производителем работ
Распоряжение на работу отдается производителю работ и
допускающему. В электроустановках, не имеющих местного
оперативного персонала, в тех случаях, когда допуск на рабочем месте
не требуется, распоряжение может быть отдано непосредственно
работнику, выполняющему работу
Работы, выполнение которых предусмотрено по распоряжению, могут
по усмотрению работника, выдающего распоряжение, проводиться по
наряду
Распоряжение допускается выдавать для работы поочередно на
нескольких электроустановках (присоединениях)
Допуск к работам по распоряжению должен быть оформлен в Журнале
учета работ по нарядам и распоряжениям

49.

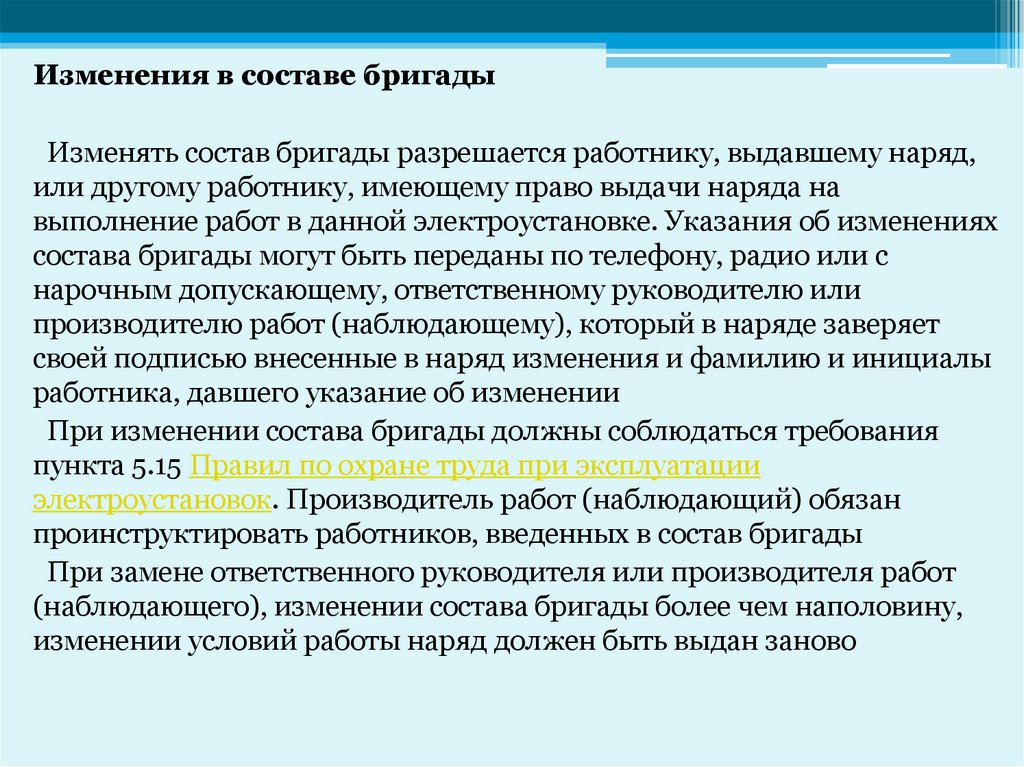

Изменения в составе бригады
Изменять состав бригады разрешается работнику, выдавшему наряд,
или другому работнику, имеющему право выдачи наряда на
выполнение работ в данной электроустановке. Указания об изменениях
состава бригады могут быть переданы по телефону, радио или с
нарочным допускающему, ответственному руководителю или
производителю работ (наблюдающему), который в наряде заверяет
своей подписью внесенные в наряд изменения и фамилию и инициалы
работника, давшего указание об изменении
При изменении состава бригады должны соблюдаться требования
пункта 5.15 Правил по охране труда при эксплуатации
электроустановок. Производитель работ (наблюдающий) обязан
проинструктировать работников, введенных в состав бригады
При замене ответственного руководителя или производителя работ
(наблюдающего), изменении состава бригады более чем наполовину,
изменении условий работы наряд должен быть выдан заново

50.

Технические мероприятия, обеспечивающие безопасность
работ со снятием напряжения
При подготовке рабочего места со снятием напряжения
должны быть в указанном порядке выполнены следующие
технические мероприятия:
1.
Произведены необходимые отключения и приняты меры,
препятствующие подаче напряжения на место работы вследствие
ошибочного или самопроизвольного включения коммутационных
аппаратов
2. На приводах ручного и на ключах дистанционного управления
коммутационных аппаратов должны быть вывешены запрещающие
плакаты

51.

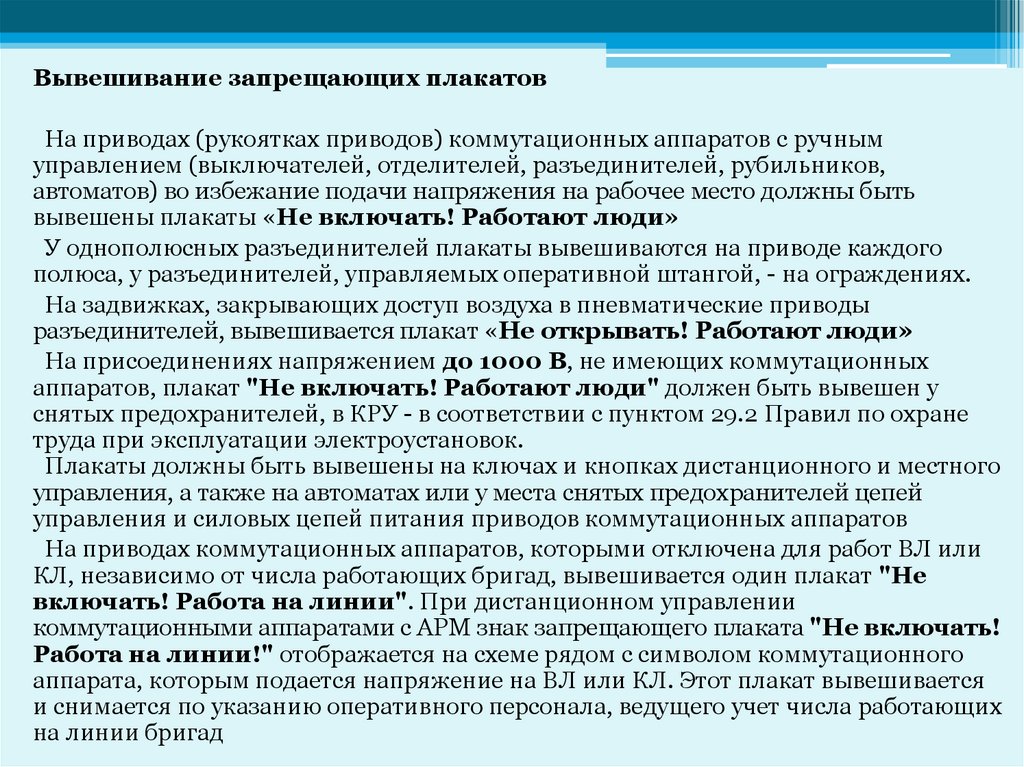

Вывешивание запрещающих плакатов
На приводах (рукоятках приводов) коммутационных аппаратов с ручным
управлением (выключателей, отделителей, разъединителей, рубильников,
автоматов) во избежание подачи напряжения на рабочее место должны быть
вывешены плакаты «Не включать! Работают люди»
У однополюсных разъединителей плакаты вывешиваются на приводе каждого
полюса, у разъединителей, управляемых оперативной штангой, - на ограждениях.
На задвижках, закрывающих доступ воздуха в пневматические приводы
разъединителей, вывешивается плакат «Не открывать! Работают люди»
На присоединениях напряжением до 1000 В, не имеющих коммутационных
аппаратов, плакат "Не включать! Работают люди" должен быть вывешен у
снятых предохранителей, в КРУ - в соответствии с пунктом 29.2 Правил по охране
труда при эксплуатации электроустановок.
Плакаты должны быть вывешены на ключах и кнопках дистанционного и местного
управления, а также на автоматах или у места снятых предохранителей цепей
управления и силовых цепей питания приводов коммутационных аппаратов
На приводах коммутационных аппаратов, которыми отключена для работ ВЛ или
КЛ, независимо от числа работающих бригад, вывешивается один плакат "Не
включать! Работа на линии". При дистанционном управлении
коммутационными аппаратами с АРМ знак запрещающего плаката "Не включать!
Работа на линии!" отображается на схеме рядом с символом коммутационного
аппарата, которым подается напряжение на ВЛ или КЛ. Этот плакат вывешивается
и снимается по указанию оперативного персонала, ведущего учет числа работающих
на линии бригад

52.

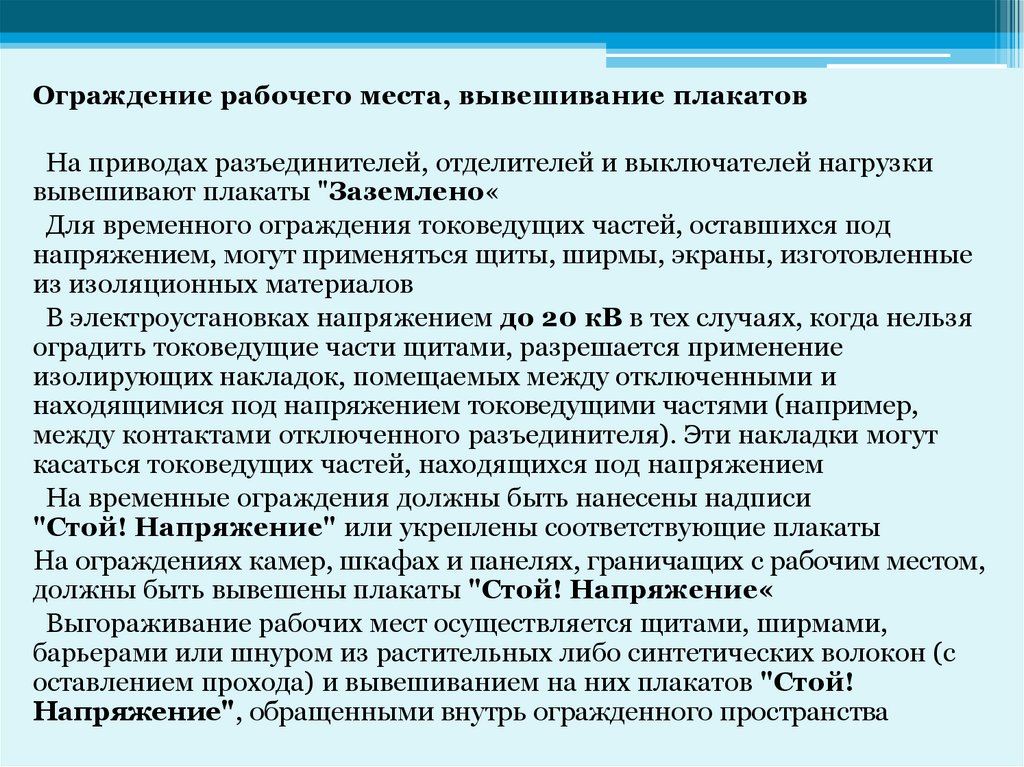

Ограждение рабочего места, вывешивание плакатов
На приводах разъединителей, отделителей и выключателей нагрузки
вывешивают плакаты "Заземлено«
Для временного ограждения токоведущих частей, оставшихся под
напряжением, могут применяться щиты, ширмы, экраны, изготовленные
из изоляционных материалов
В электроустановках напряжением до 20 кВ в тех случаях, когда нельзя
оградить токоведущие части щитами, разрешается применение
изолирующих накладок, помещаемых между отключенными и
находящимися под напряжением токоведущими частями (например,
между контактами отключенного разъединителя). Эти накладки могут
касаться токоведущих частей, находящихся под напряжением
На временные ограждения должны быть нанесены надписи
"Стой! Напряжение" или укреплены соответствующие плакаты
На ограждениях камер, шкафах и панелях, граничащих с рабочим местом,
должны быть вывешены плакаты "Стой! Напряжение«
Выгораживание рабочих мест осуществляется щитами, ширмами,
барьерами или шнуром из растительных либо синтетических волокон (с
оставлением прохода) и вывешиванием на них плакатов "Стой!
Напряжение", обращенными внутрь огражденного пространства

53.

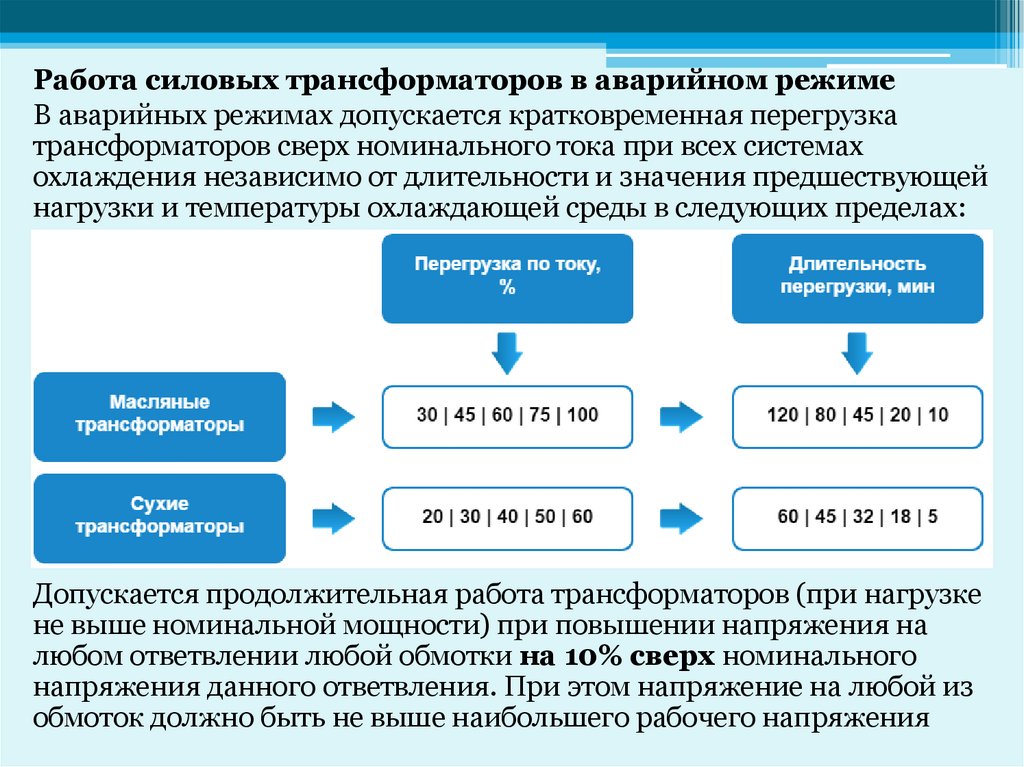

Работа силовых трансформаторов в аварийном режиме
В аварийных режимах допускается кратковременная перегрузка
трансформаторов сверх номинального тока при всех системах
охлаждения независимо от длительности и значения предшествующей
нагрузки и температуры охлаждающей среды в следующих пределах:
Допускается продолжительная работа трансформаторов (при нагрузке
не выше номинальной мощности) при повышении напряжения на
любом ответвлении любой обмотки на 10% сверх номинального
напряжения данного ответвления. При этом напряжение на любой из
обмоток должно быть не выше наибольшего рабочего напряжения

54.

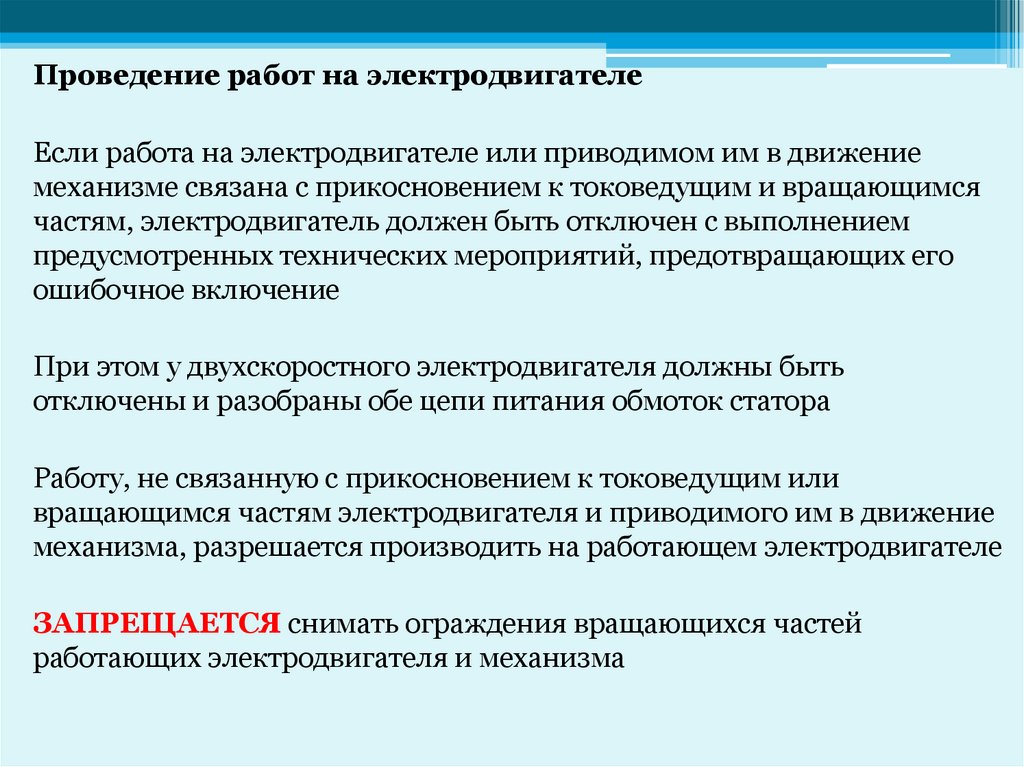

Проведение работ на электродвигателе
Если работа на электродвигателе или приводимом им в движение
механизме связана с прикосновением к токоведущим и вращающимся
частям, электродвигатель должен быть отключен с выполнением
предусмотренных технических мероприятий, предотвращающих его
ошибочное включение
При этом у двухскоростного электродвигателя должны быть
отключены и разобраны обе цепи питания обмоток статора
Работу, не связанную с прикосновением к токоведущим или
вращающимся частям электродвигателя и приводимого им в движение
механизма, разрешается производить на работающем электродвигателе
ЗАПРЕЩАЕТСЯ снимать ограждения вращающихся частей
работающих электродвигателя и механизма

55.

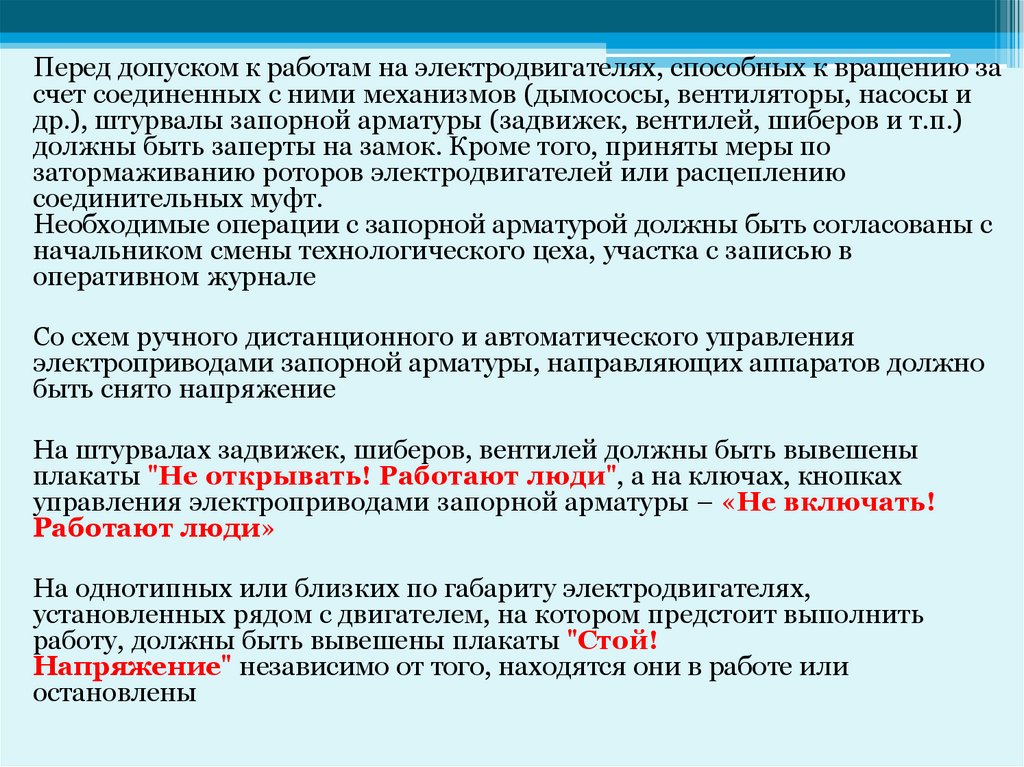

Перед допуском к работам на электродвигателях, способных к вращению за
счет соединенных с ними механизмов (дымососы, вентиляторы, насосы и
др.), штурвалы запорной арматуры (задвижек, вентилей, шиберов и т.п.)
должны быть заперты на замок. Кроме того, приняты меры по
затормаживанию роторов электродвигателей или расцеплению
соединительных муфт.
Необходимые операции с запорной арматурой должны быть согласованы с
начальником смены технологического цеха, участка с записью в
оперативном журнале
Со схем ручного дистанционного и автоматического управления
электроприводами запорной арматуры, направляющих аппаратов должно
быть снято напряжение
На штурвалах задвижек, шиберов, вентилей должны быть вывешены
плакаты "Не открывать! Работают люди", а на ключах, кнопках
управления электроприводами запорной арматуры – «Не включать!
Работают люди»
На однотипных или близких по габариту электродвигателях,
установленных рядом с двигателем, на котором предстоит выполнить
работу, должны быть вывешены плакаты "Стой!
Напряжение" независимо от того, находятся они в работе или
остановлены

56.

Перечень работ, не допустимых во взрывоопасных зонах:
Заменять устройства защиты (тепловые расцепители (реле) магнитных
пускателей и автоматов, предохранители, электромагнитные
расцепители автоматов) электрооборудования другими видами защит
или устройствами защит с другими номинальными параметрами, на
которые данное электрооборудование не рассчитано
• Оставлять в работе электрооборудование с высотой слоя защитной
жидкости или кварцевого песка ниже установленной
• Оставлять в работе электрооборудование с видом взрывозащиты
"заполнение или продувка оболочки под избыточным давлением" ("р") с
давлением ниже указанного в точках контроля этого давления согласно
инструкции по монтажу и эксплуатации. При этом во взрывоопасных
зонах классов 1 и 2 для взрывозащищенного электрооборудования
видовРх и Ру требуется срабатывание двух автоматических устройств или
одного защитного устройства для взрывозащиты вида Рz при давлении
ниже нормированного. Должна быть обеспечена возможность проверки
правильности работы устройств во время эксплуатации
электрооборудования. Изменение уставок защитных устройств должно
быть возможным только с помощью инструмента или ключа
• Эксплуатировать кабели с внешними повреждениями наружной
оболочки и стальных труб электропроводок

57.

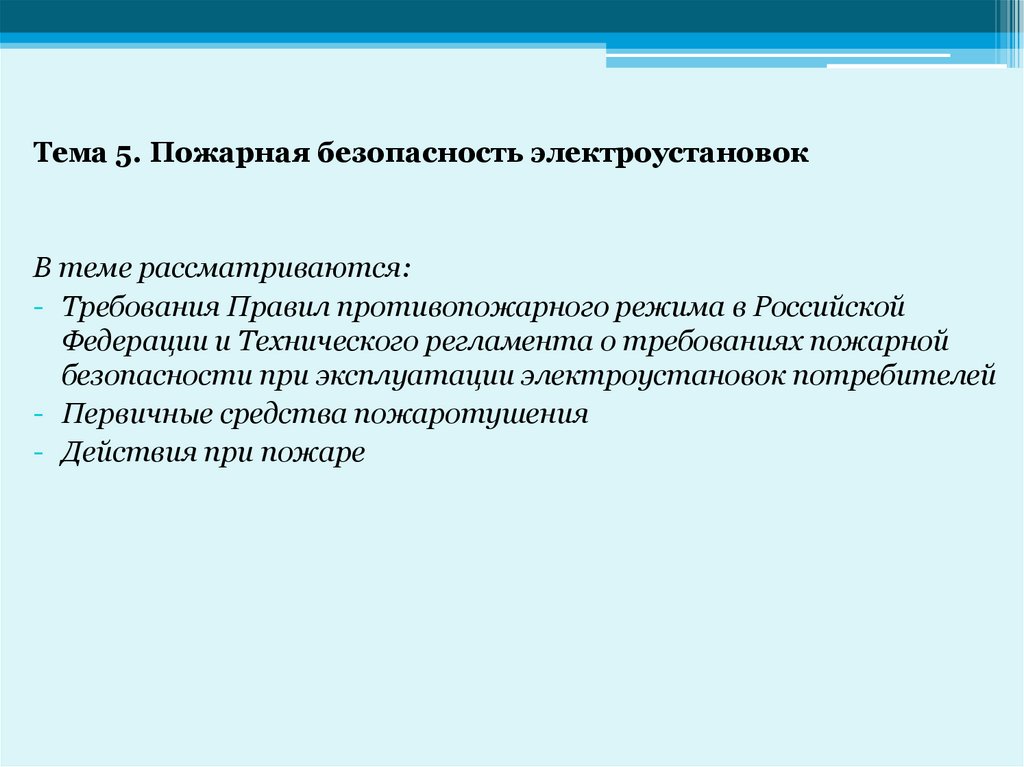

Тема 5. Пожарная безопасность электроустановок
В теме рассматриваются:
- Требования Правил противопожарного режима в Российской
Федерации и Технического регламента о требованиях пожарной
безопасности при эксплуатации электроустановок потребителей
- Первичные средства пожаротушения
- Действия при пожаре

58.

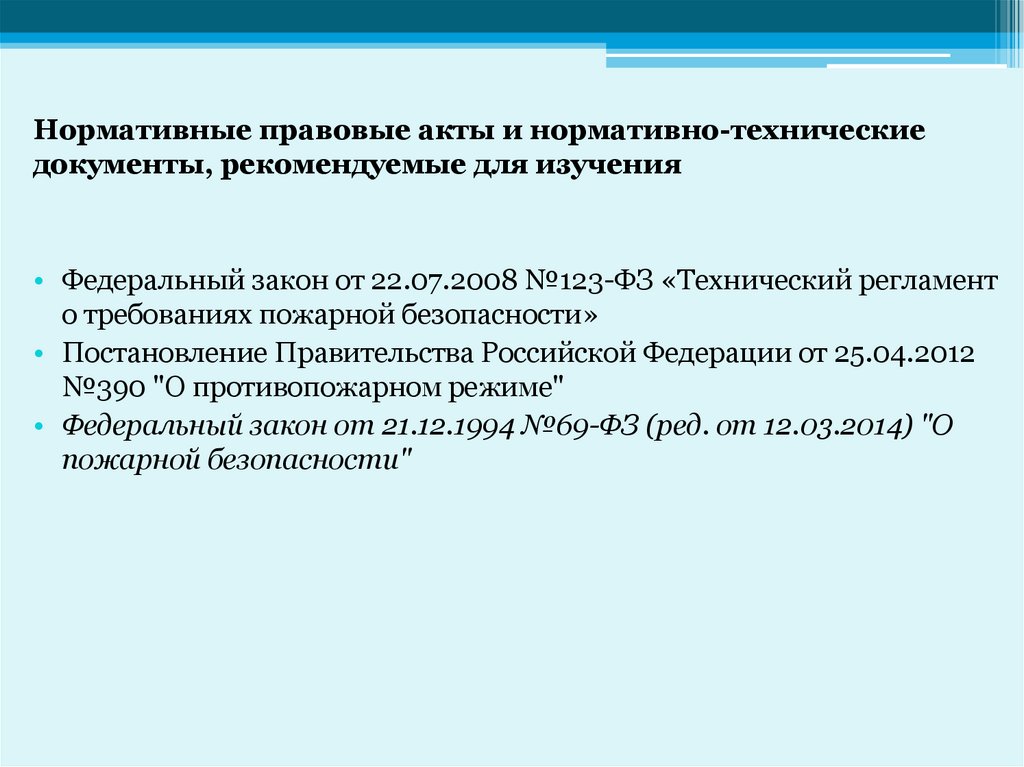

Нормативные правовые акты и нормативно-технические
документы, рекомендуемые для изучения
• Федеральный закон от 22.07.2008 №123-ФЗ «Технический регламент
о требованиях пожарной безопасности»
• Постановление Правительства Российской Федерации от 25.04.2012
№390 "О противопожарном режиме"
• Федеральный закон от 21.12.1994 №69-ФЗ (ред. от 12.03.2014) "О
пожарной безопасности"

59.

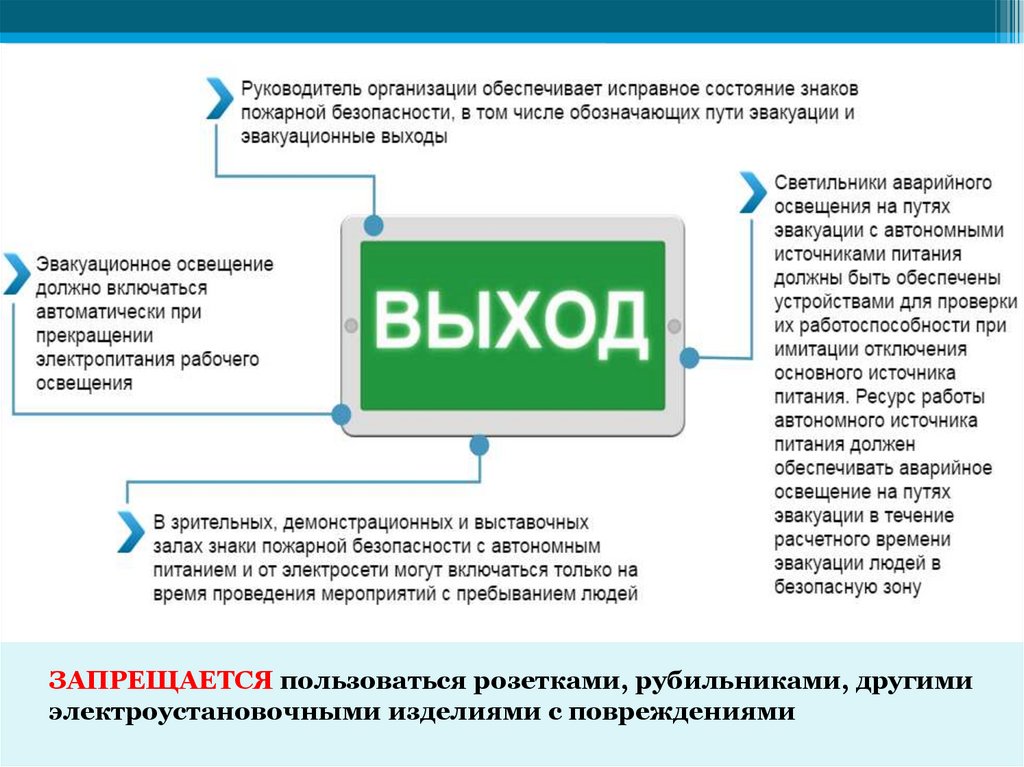

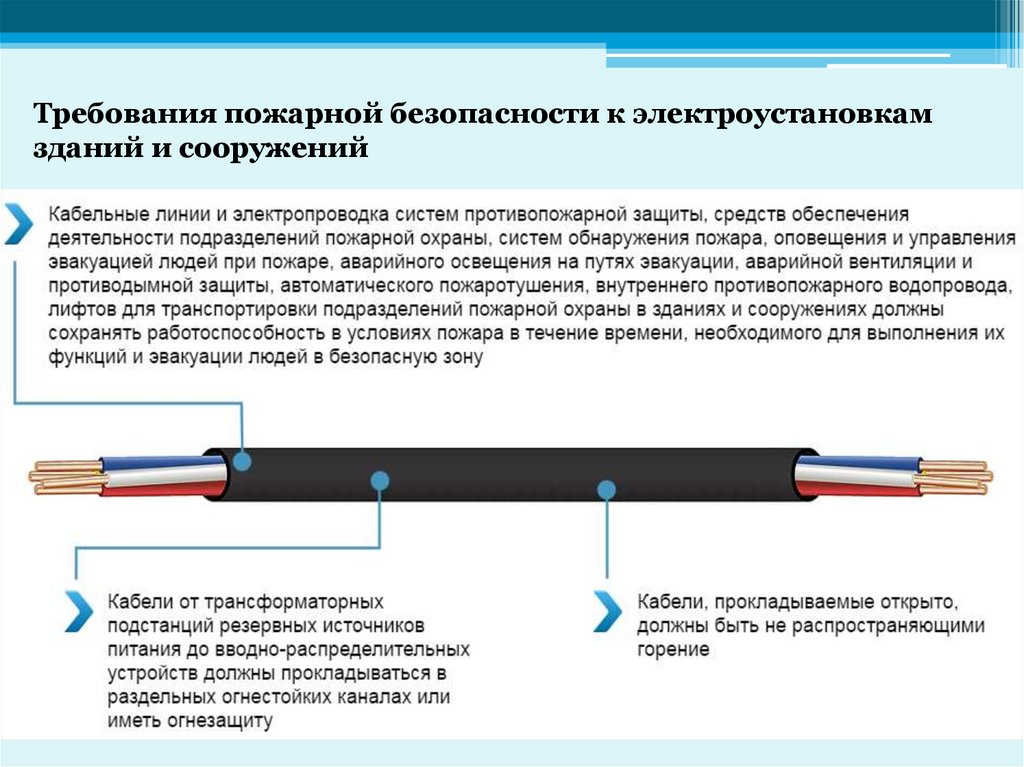

Требования пожарной безопасности к электроустановкам
зданий и сооружений

60.

ЗАПРЕЩАЕТСЯ пользоваться розетками, рубильниками, другими
электроустановочными изделиями с повреждениями

61.

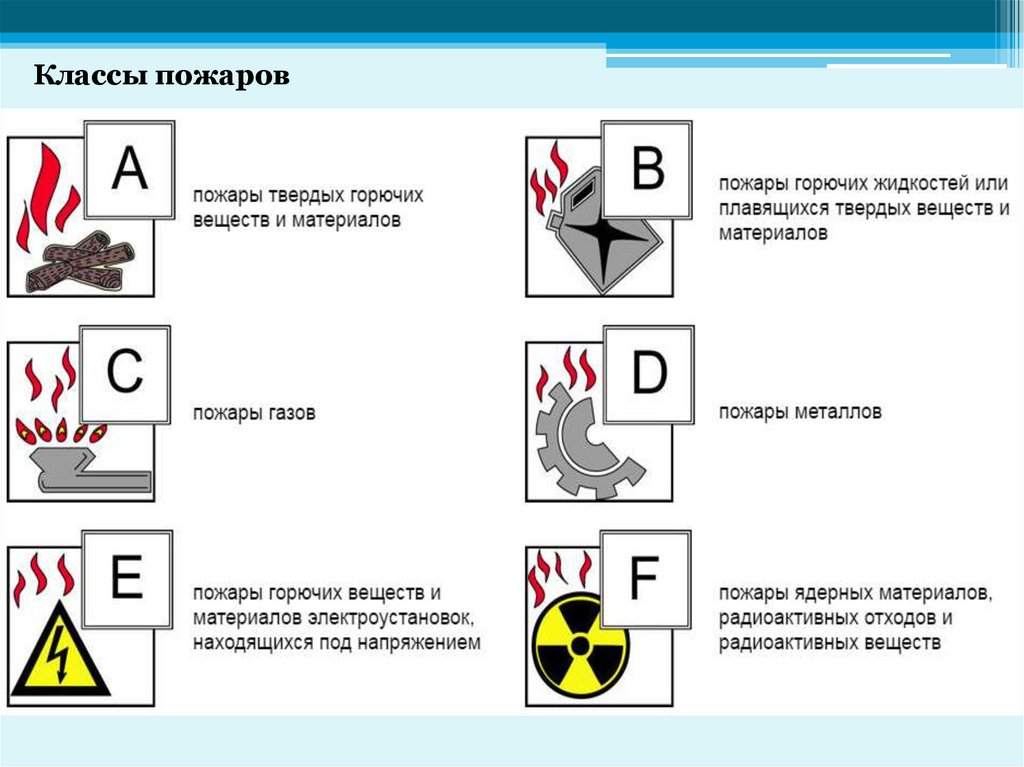

Классы пожаров

62.

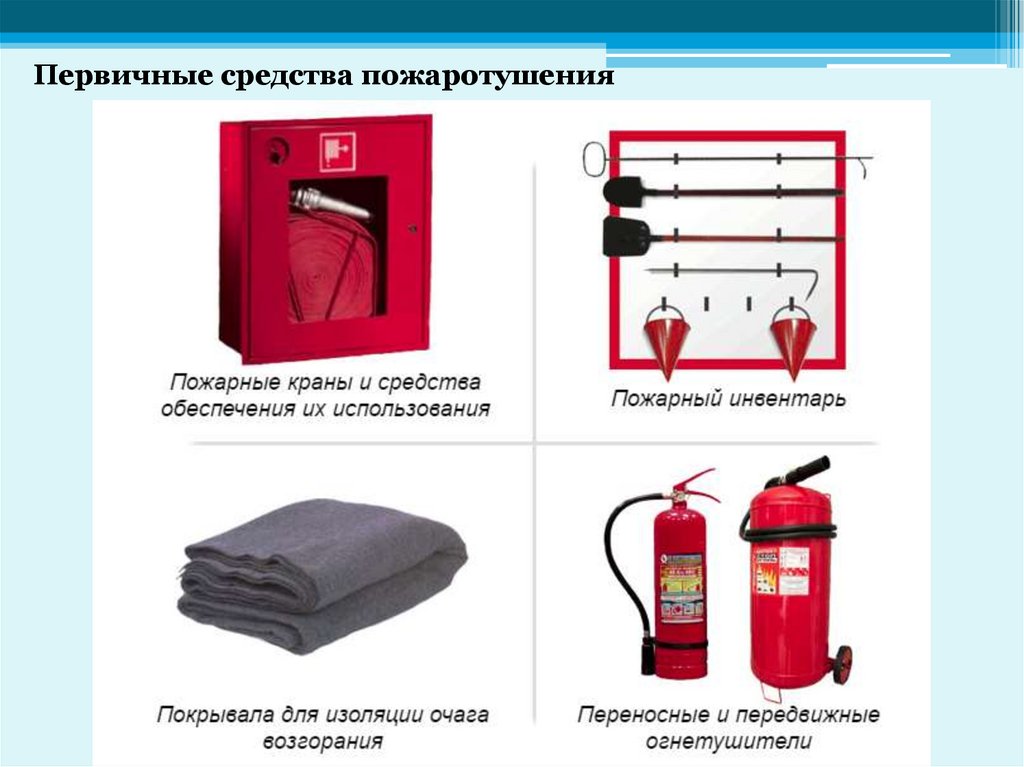

Первичные средства пожаротушения

63.

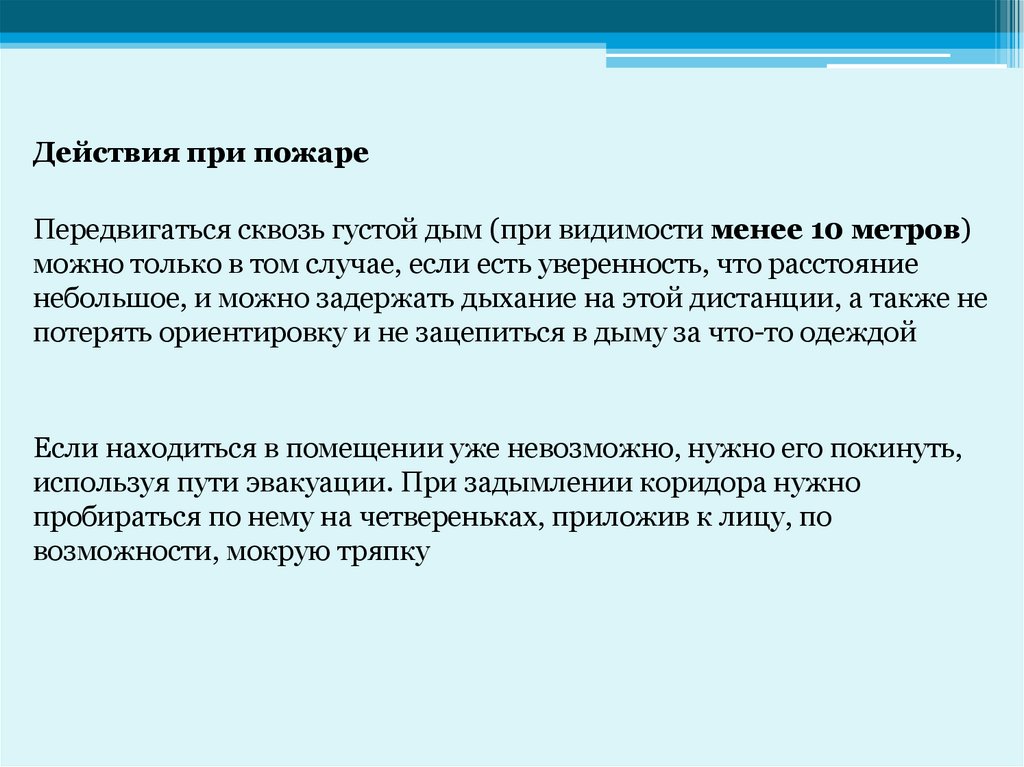

Действия при пожаре
Передвигаться сквозь густой дым (при видимости менее 10 метров)
можно только в том случае, если есть уверенность, что расстояние
небольшое, и можно задержать дыхание на этой дистанции, а также не
потерять ориентировку и не зацепиться в дыму за что-то одеждой
Если находиться в помещении уже невозможно, нужно его покинуть,
используя пути эвакуации. При задымлении коридора нужно
пробираться по нему на четвереньках, приложив к лицу, по
возможности, мокрую тряпку

64.

ТЕМА 6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, РЕМОНТ, ИСПЫТАНИЯ И
ИЗМЕРЕНИЯ В ЭЛЕКТРОУСТАНОВКАХ
В теме рассматриваются:
- Техническое обслуживание и планово-предупредительные
ремонты электроустановок.
Годовые планы (графики) ремонтов.
Техническое освидетельствование электрооборудования
и технологических систем.
Порядок и сроки проведения текущего и капитального
ремонтов электрооборудования и аппаратов электроустановок.
Осмотры электрооборудования и аппаратов электроустановок
- Нормы испытаний электрооборудования и аппаратов
электроустановок.
Сроки испытаний и измерений параметров электрооборудования
электроустановок при капитальном и текущем ремонтах,
межремонтных испытаниях и измерениях.
Оформление результатов испытаний, измерений и опробований.
Испытания электрооборудования с подачей повышенного
напряжения от повышенного источника.
Допуск к испытаниям электрооборудования.
Работы с электроизмерительными клещами и измерительными
штангами.
Работы с импульсным измерителем линий.
Работы с мегаомметром.
Определение температуры изоляции электрооборудования

65.

Приказ Минэнерго РФ от 30.06.2003 №280 "Об утверждении Инструкции
по устройству молниезащиты зданий, сооружений и промышленных
коммуникаций" (СО 153-34.21.122-2003)
Приказ Минтруда России от 24.07.2013 №328н "Об утверждении Правил по
охране труда при эксплуатации электроустановок"
Приказ Минэнерго РФ от 13.01.2003 №6 "Об утверждении Правил
технической эксплуатации электроустановок потребителей"

66.

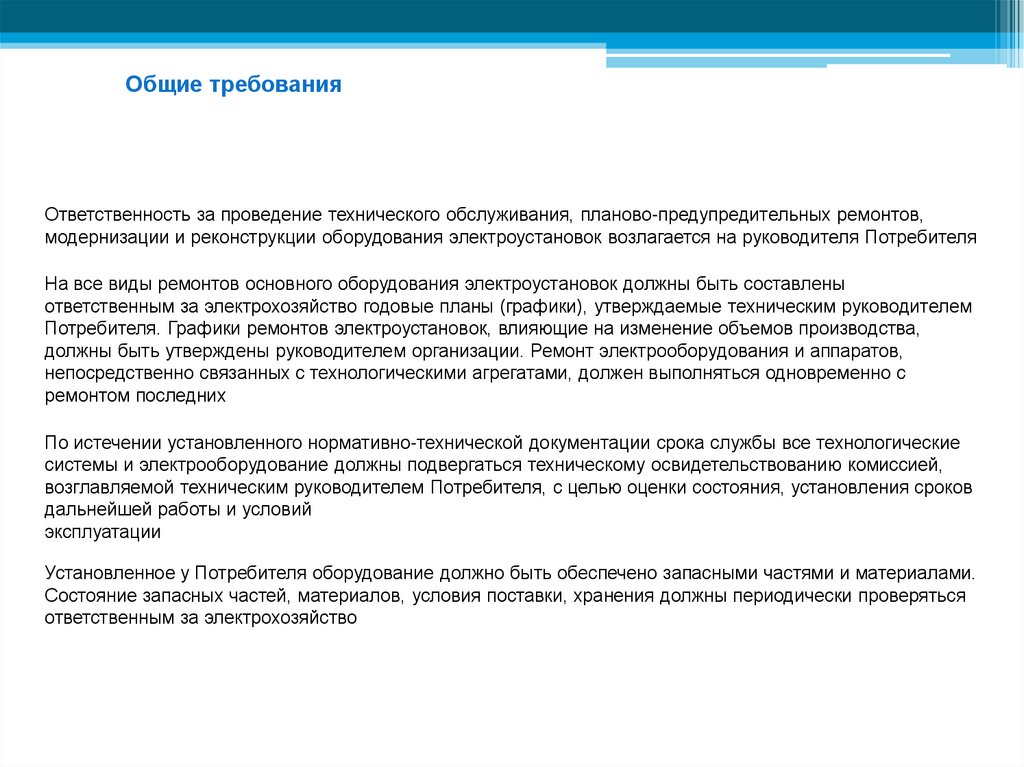

Общие требования
Ответственность за проведение технического обслуживания, планово-предупредительных ремонтов,
модернизации и реконструкции оборудования электроустановок возлагается на руководителя Потребителя
На все виды ремонтов основного оборудования электроустановок должны быть составлены
ответственным за электрохозяйство годовые планы (графики), утверждаемые техническим руководителем
Потребителя. Графики ремонтов электроустановок, влияющие на изменение объемов производства,
должны быть утверждены руководителем организации. Ремонт электрооборудования и аппаратов,
непосредственно связанных с технологическими агрегатами, должен выполняться одновременно с
ремонтом последних
По истечении установленного нормативно-технической документации срока службы все технологические
системы и электрооборудование должны подвергаться техническому освидетельствованию комиссией,
возглавляемой техническим руководителем Потребителя, с целью оценки состояния, установления сроков
дальнейшей работы и условий
эксплуатации
Установленное у Потребителя оборудование должно быть обеспечено запасными частями и материалами.
Состояние запасных частей, материалов, условия поставки, хранения должны периодически проверяться
ответственным за электрохозяйство

67.

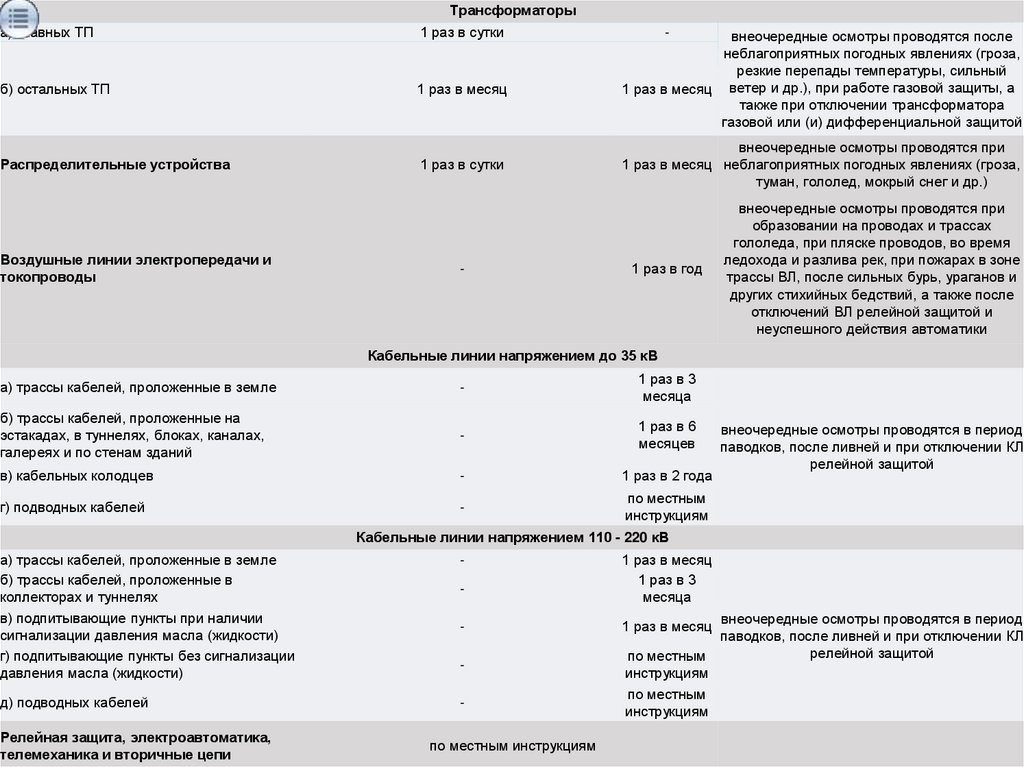

Трансформаторы
а) главных ТП
1 раз в сутки
б) остальных ТП
1 раз в месяц
Распределительные устройства
1 раз в сутки
Воздушные линии электропередачи и
токопроводы
-
-
внеочередные осмотры проводятся после
неблагоприятных погодных явлениях (гроза,
резкие перепады температуры, сильный
1 раз в месяц ветер и др.), при работе газовой защиты, а
также при отключении трансформатора
газовой или (и) дифференциальной защитой
внеочередные осмотры проводятся при
1 раз в месяц неблагоприятных погодных явлениях (гроза,
туман, гололед, мокрый снег и др.)
1 раз в год
внеочередные осмотры проводятся при
образовании на проводах и трассах
гололеда, при пляске проводов, во время
ледохода и разлива рек, при пожарах в зоне
трассы ВЛ, после сильных бурь, ураганов и
других стихийных бедствий, а также после
отключений ВЛ релейной защитой и
неуспешного действия автоматики
Кабельные линии напряжением до 35 кВ
а) трассы кабелей, проложенные в земле
-
1 раз в 3
месяца
б) трассы кабелей, проложенные на
эстакадах, в туннелях, блоках, каналах,
галереях и по стенам зданий
-
1 раз в 6
месяцев
в) кабельных колодцев
-
1 раз в 2 года
г) подводных кабелей
-
по местным
инструкциям
внеочередные осмотры проводятся в период
паводков, после ливней и при отключении КЛ
релейной защитой
Кабельные линии напряжением 110 - 220 кВ
а) трассы кабелей, проложенные в земле
б) трассы кабелей, проложенные в
коллекторах и туннелях
в) подпитывающие пункты при наличии
сигнализации давления масла (жидкости)
г) подпитывающие пункты без сигнализации
давления масла (жидкости)
-
д) подводных кабелей
-
Релейная защита, электроавтоматика,
телемеханика и вторичные цепи
-
по местным инструкциям
1 раз в месяц
1 раз в 3
месяца
внеочередные осмотры проводятся в период
паводков, после ливней и при отключении КЛ
релейной защитой
по местным
инструкциям
по местным
инструкциям
1 раз в месяц

68.

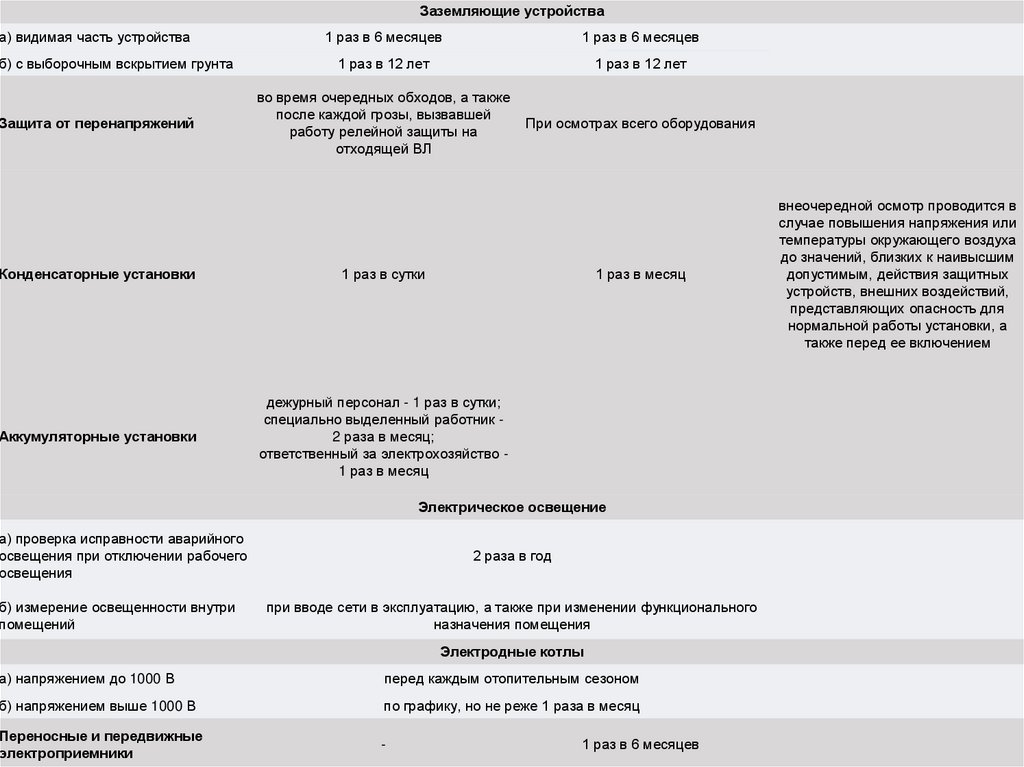

Заземляющие устройства
а) видимая часть устройства
б) с выборочным вскрытием грунта
Защита от перенапряжений
1 раз в 6 месяцев
1 раз в 6 месяцев
1 раз в 12 лет
1 раз в 12 лет
во время очередных обходов, а также
после каждой грозы, вызвавшей
работу релейной защиты на
отходящей ВЛ
При осмотрах всего оборудования
Конденсаторные установки
1 раз в сутки
1 раз в месяц
Аккумуляторные установки
дежурный персонал - 1 раз в сутки;
специально выделенный работник 2 раза в месяц;
ответственный за электрохозяйство 1 раз в месяц
Электрическое освещение
а) проверка исправности аварийного
освещения при отключении рабочего
освещения
2 раза в год
б) измерение освещенности внутри
помещений
при вводе сети в эксплуатацию, а также при изменении функционального
назначения помещения
Электродные котлы
а) напряжением до 1000 В
перед каждым отопительным сезоном
б) напряжением выше 1000 В
по графику, но не реже 1 раза в месяц
Переносные и передвижные
электроприемники
-
1 раз в 6 месяцев
внеочередной осмотр проводится в
случае повышения напряжения или
температуры окружающего воздуха
до значений, близких к наивысшим
допустимым, действия защитных
устройств, внешних воздействий,
представляющих опасность для
нормальной работы установки, а
также перед ее включением

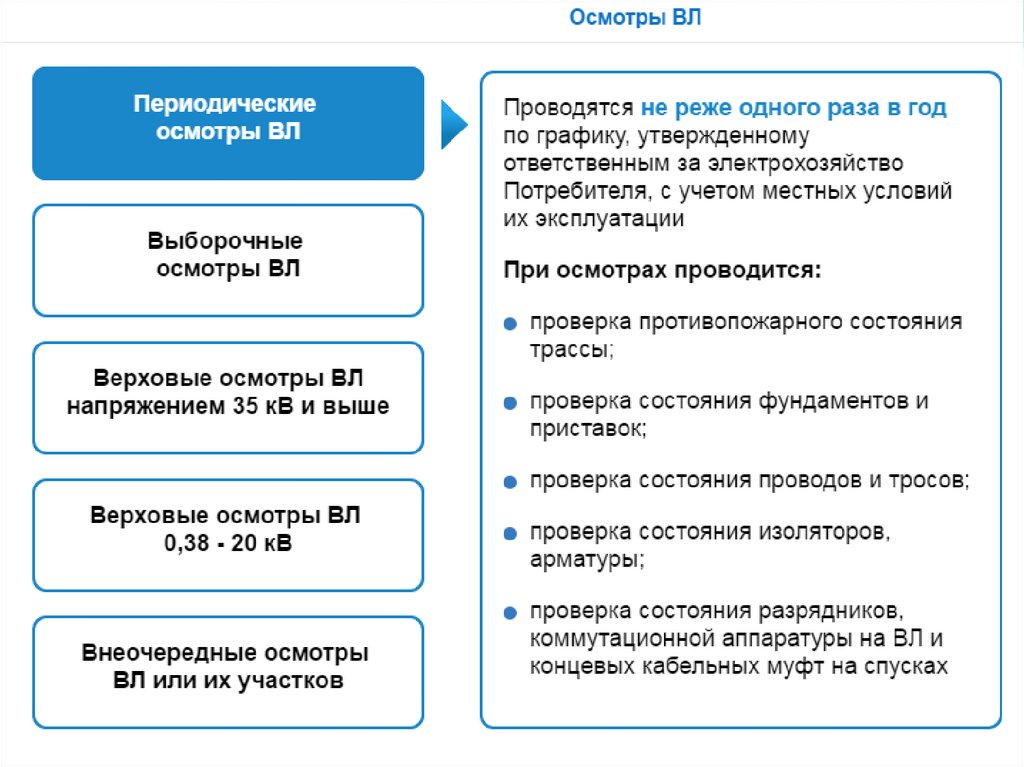

69.

70.

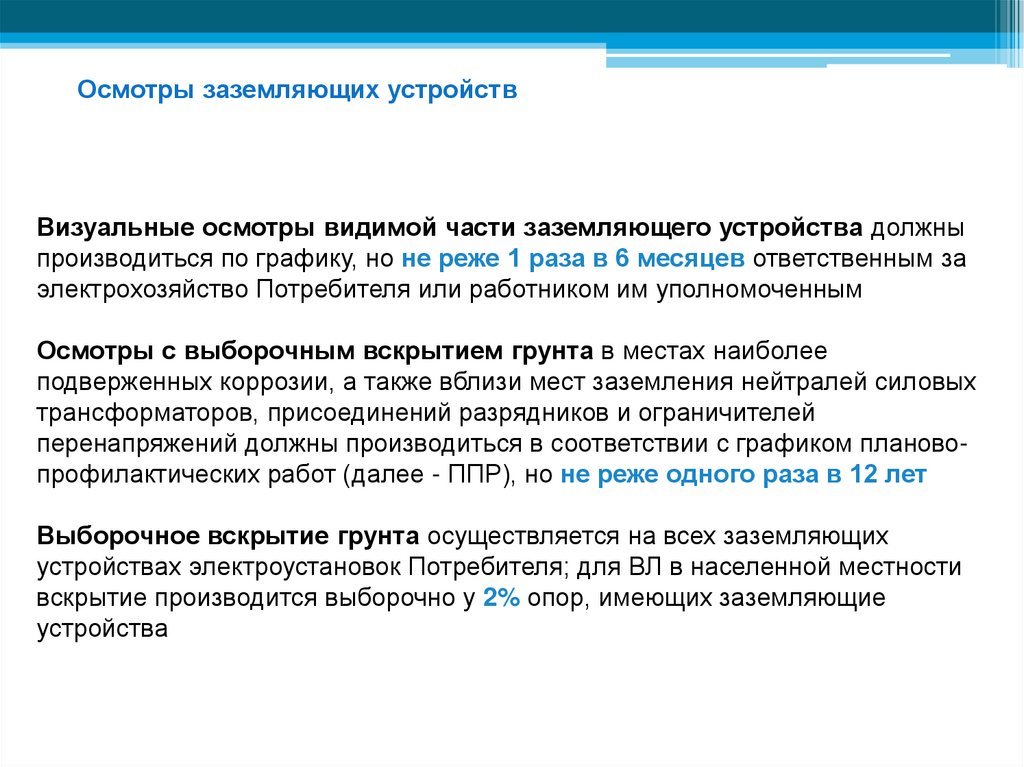

Осмотры заземляющих устройств
Визуальные осмотры видимой части заземляющего устройства должны
производиться по графику, но не реже 1 раза в 6 месяцев ответственным за
электрохозяйство Потребителя или работником им уполномоченным
Осмотры с выборочным вскрытием грунта в местах наиболее
подверженных коррозии, а также вблизи мест заземления нейтралей силовых
трансформаторов, присоединений разрядников и ограничителей
перенапряжений должны производиться в соответствии с графиком плановопрофилактических работ (далее - ППР), но не реже одного раза в 12 лет
Выборочное вскрытие грунта осуществляется на всех заземляющих
устройствах электроустановок Потребителя; для ВЛ в населенной местности
вскрытие производится выборочно у 2% опор, имеющих заземляющие
устройства

71.

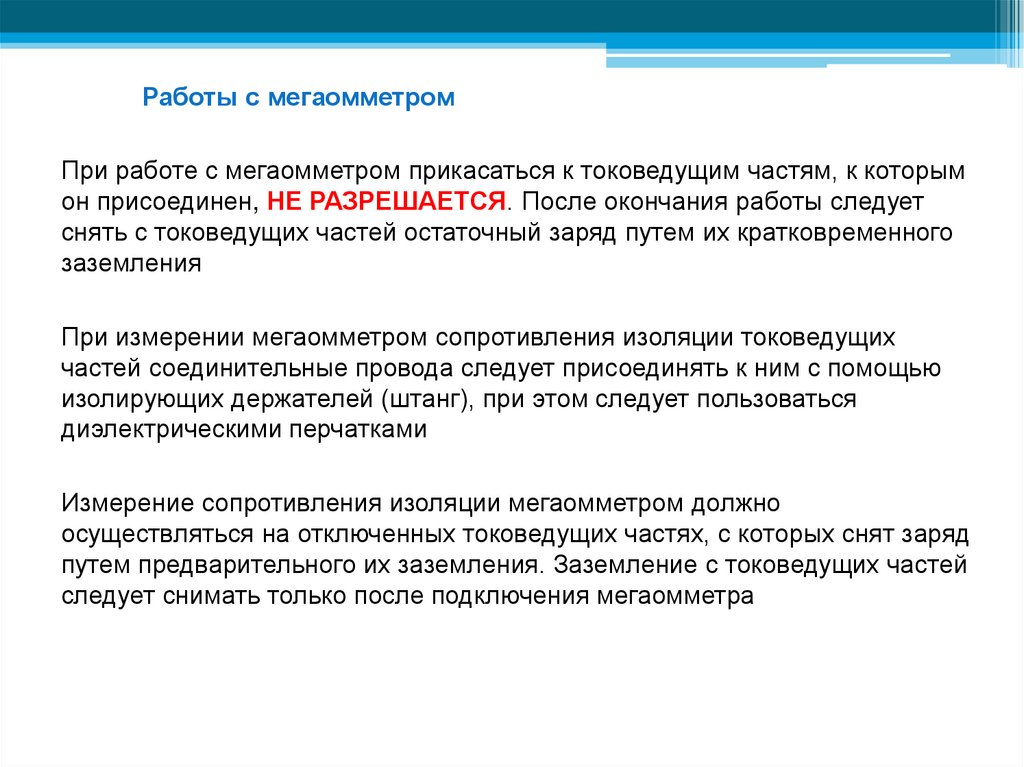

Работы с мегаомметром
При работе с мегаомметром прикасаться к токоведущим частям, к которым
он присоединен, НЕ РАЗРЕШАЕТСЯ. После окончания работы следует
снять с токоведущих частей остаточный заряд путем их кратковременного
заземления
При измерении мегаомметром сопротивления изоляции токоведущих
частей соединительные провода следует присоединять к ним с помощью
изолирующих держателей (штанг), при этом следует пользоваться
диэлектрическими перчатками
Измерение сопротивления изоляции мегаомметром должно
осуществляться на отключенных токоведущих частях, с которых снят заряд
путем предварительного их заземления. Заземление с токоведущих частей
следует снимать только после подключения мегаомметра

72.

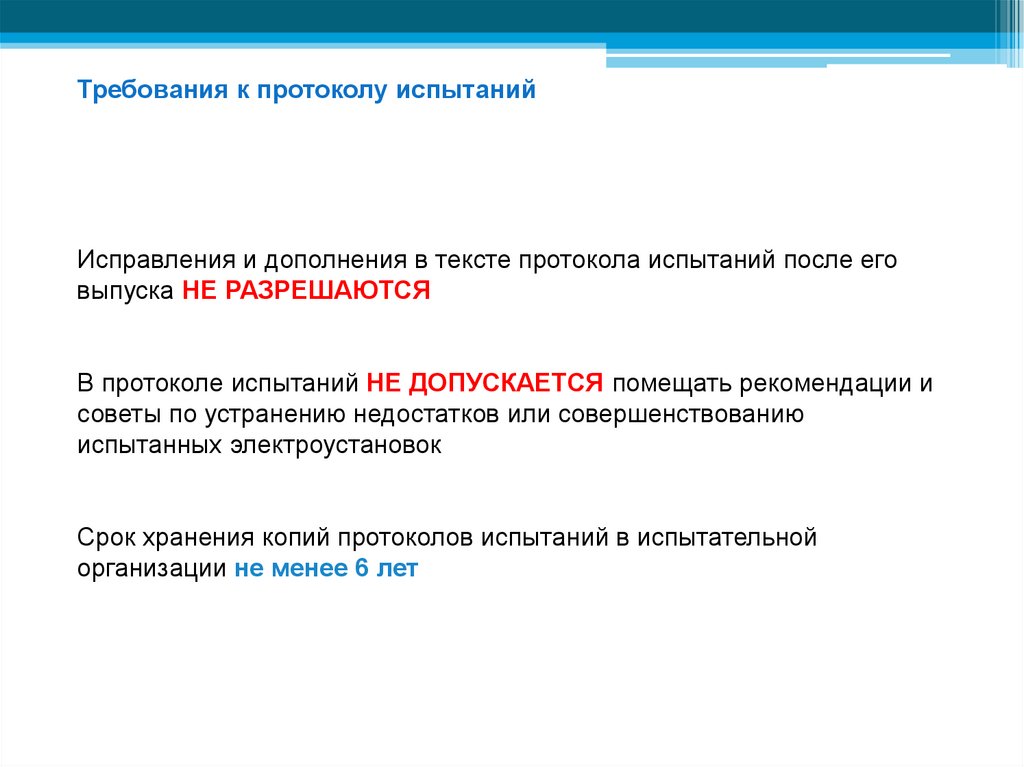

Требования к протоколу испытаний
Исправления и дополнения в тексте протокола испытаний после его
выпуска НЕ РАЗРЕШАЮТСЯ
В протоколе испытаний НЕ ДОПУСКАЕТСЯ помещать рекомендации и
советы по устранению недостатков или совершенствованию
испытанных электроустановок
Срок хранения копий протоколов испытаний в испытательной
организации не менее 6 лет

73.

Тема 7. Заземление и защитные меры электробезопасности.
Молниезащита
В теме рассматриваются:
- Заземляющие устройства электроустановок напряжением
выше 1 кВ в сетях с эффективно заземленной нейтралью
- Заземляющие устройства электроустановок напряжением
выше 1 кВ в сетях с изолированной нейтралью
- Заземляющие устройства электроустановок напряжением
до 1 кВ в сетях с глухозаземленной нейтралью
- Заземляющие устройства электроустановок напряжением
до1 кВ в сетях с изолированной нейтралью
- Заземляющие устройства в районах с большим удельным
сопротивлением земли
- Заземлители
- Заземляющие проводники
- Главная заземляющая шина

74.

Нормативные правовые акты и нормативно-технические
документы, рекомендуемые для изучения
Приказ Минэнерго РФ от 13.01.2003 №6 "Об утверждении Правил
технической эксплуатации электроустановок потребителей«
Правила устройства электроустановок (Раздел 1)
Приказ Минэнерго РФ от 30.06.2003 №280 "Об утверждении
Инструкции по устройству молниезащиты зданий, сооружений и
промышленных коммуникаций" (СО 153-34.21.122-2003)

75.

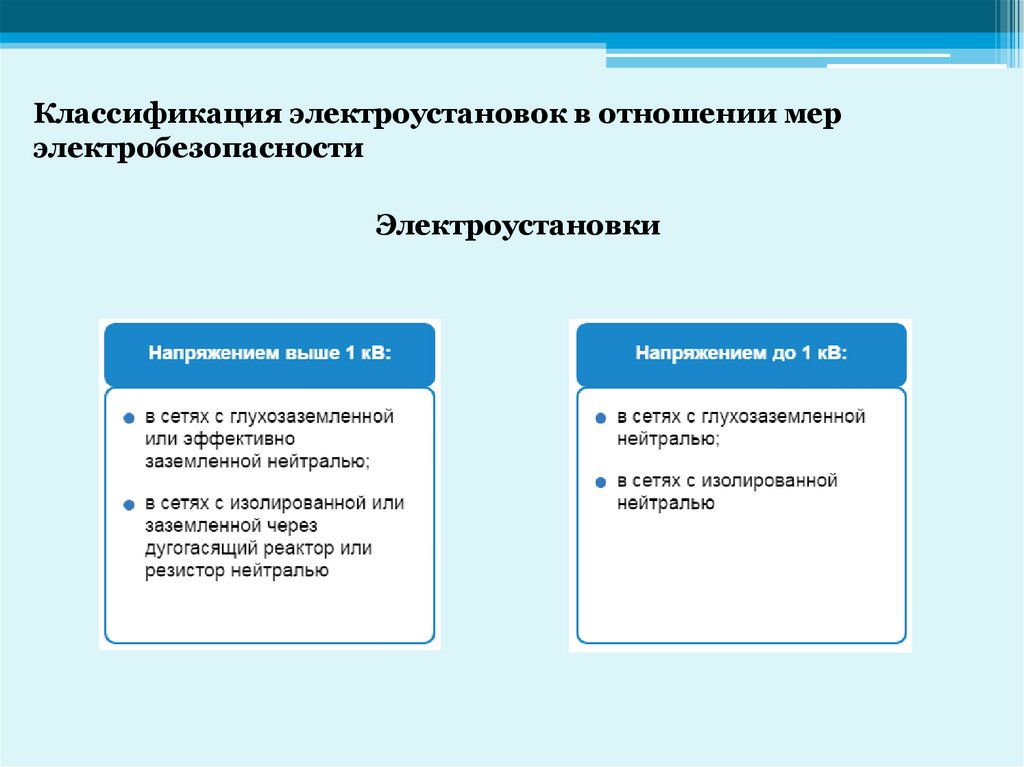

Классификация электроустановок в отношении мер
электробезопасности
Электроустановки

76.

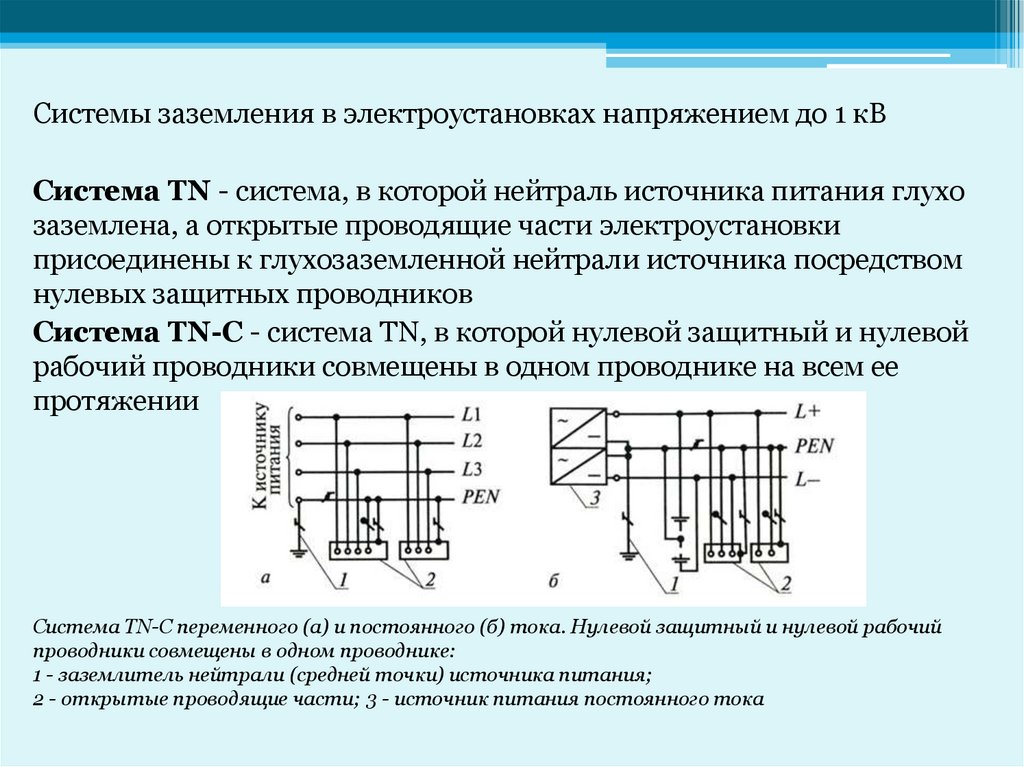

Системы заземления в электроустановках напряжением до 1 кB
Система TN - система, в которой нейтраль источника питания глухо
заземлена, а открытые проводящие части электроустановки
присоединены к глухозаземленной нейтрали источника посредством
нулевых защитных проводников
Система TN-С - система TN, в которой нулевой защитный и нулевой
рабочий проводники совмещены в одном проводнике на всем ее
протяжении
Система TN-C переменного (а) и постоянного (б) тока. Нулевой защитный и нулевой рабочий
проводники совмещены в одном проводнике:
1 - заземлитель нейтрали (средней точки) источника питания;
2 - открытые проводящие части; 3 - источник питания постоянного тока

77.

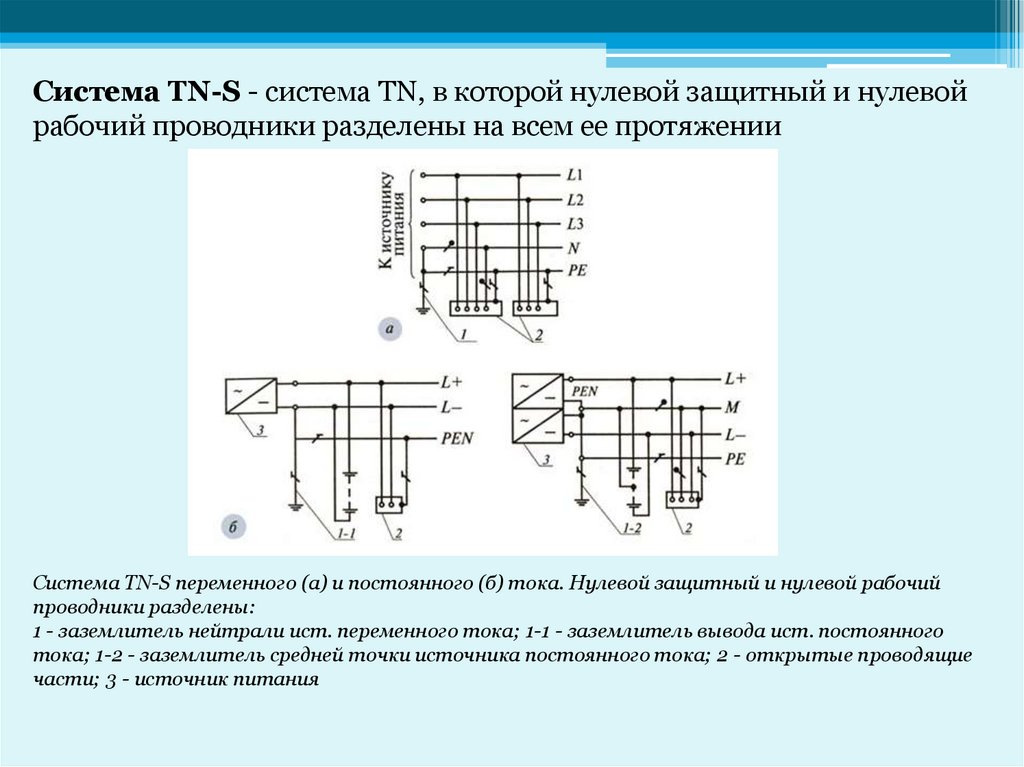

Система TN-S - система TN, в которой нулевой защитный и нулевой
рабочий проводники разделены на всем ее протяжении
Система TN-S переменного (а) и постоянного (б) тока. Нулевой защитный и нулевой рабочий
проводники разделены:
1 - заземлитель нейтрали ист. переменного тока; 1-1 - заземлитель вывода ист. постоянного
тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 - открытые проводящие
части; 3 - источник питания

78.

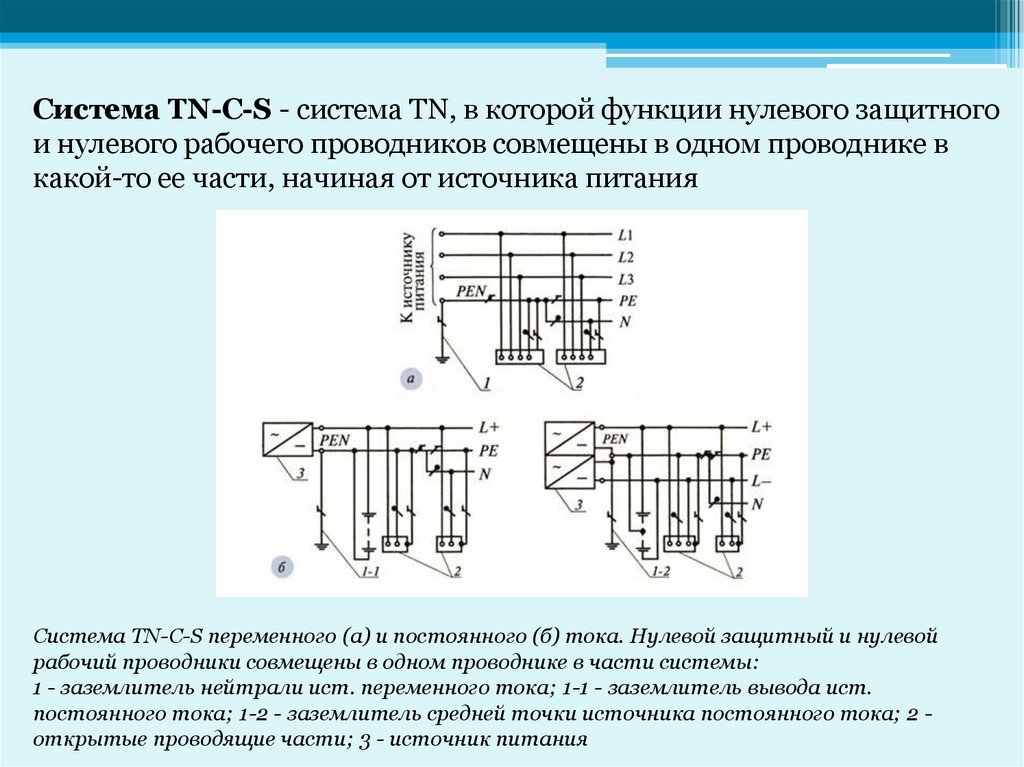

Система TN-C-S - система TN, в которой функции нулевого защитного
и нулевого рабочего проводников совмещены в одном проводнике в
какой-то ее части, начиная от источника питания
Система TN-C-S переменного (а) и постоянного (б) тока. Нулевой защитный и нулевой
рабочий проводники совмещены в одном проводнике в части системы:
1 - заземлитель нейтрали ист. переменного тока; 1-1 - заземлитель вывода ист.
постоянного тока; 1-2 - заземлитель средней точки источника постоянного тока; 2 открытые проводящие части; 3 - источник питания

79.

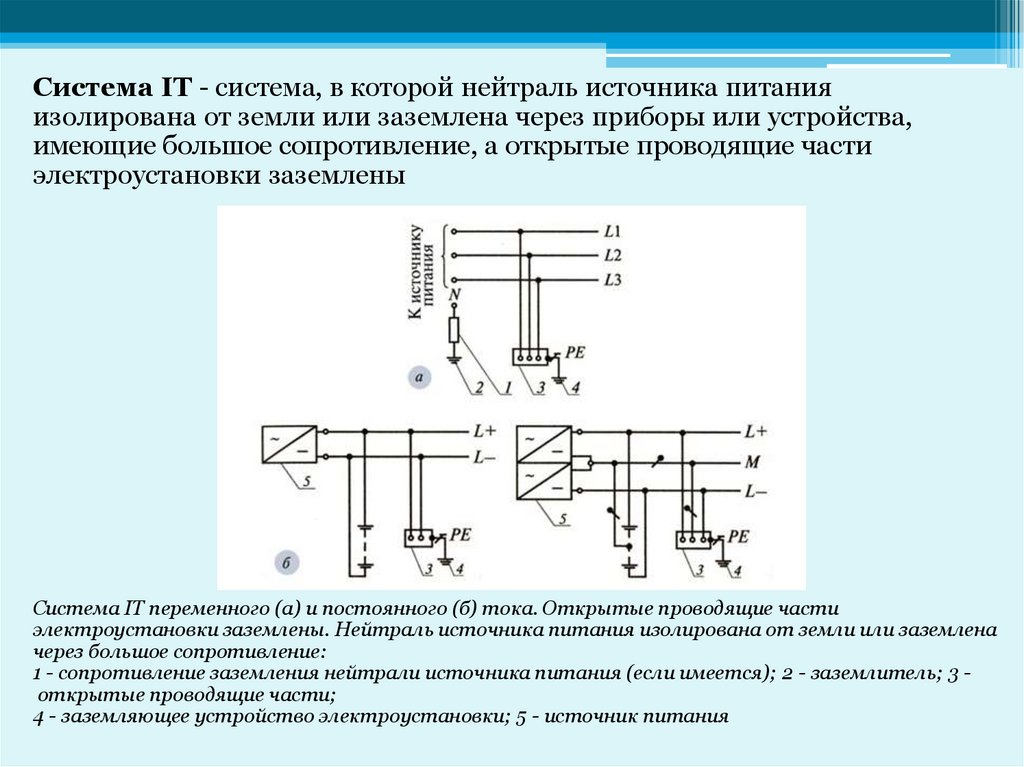

Система IT - система, в которой нейтраль источника питания
изолирована от земли или заземлена через приборы или устройства,
имеющие большое сопротивление, а открытые проводящие части
электроустановки заземлены
Система IT переменного (а) и постоянного (б) тока. Открытые проводящие части
электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена
через большое сопротивление:
1 - сопротивление заземления нейтрали источника питания (если имеется); 2 - заземлитель; 3 открытые проводящие части;
4 - заземляющее устройство электроустановки; 5 - источник питания

80.

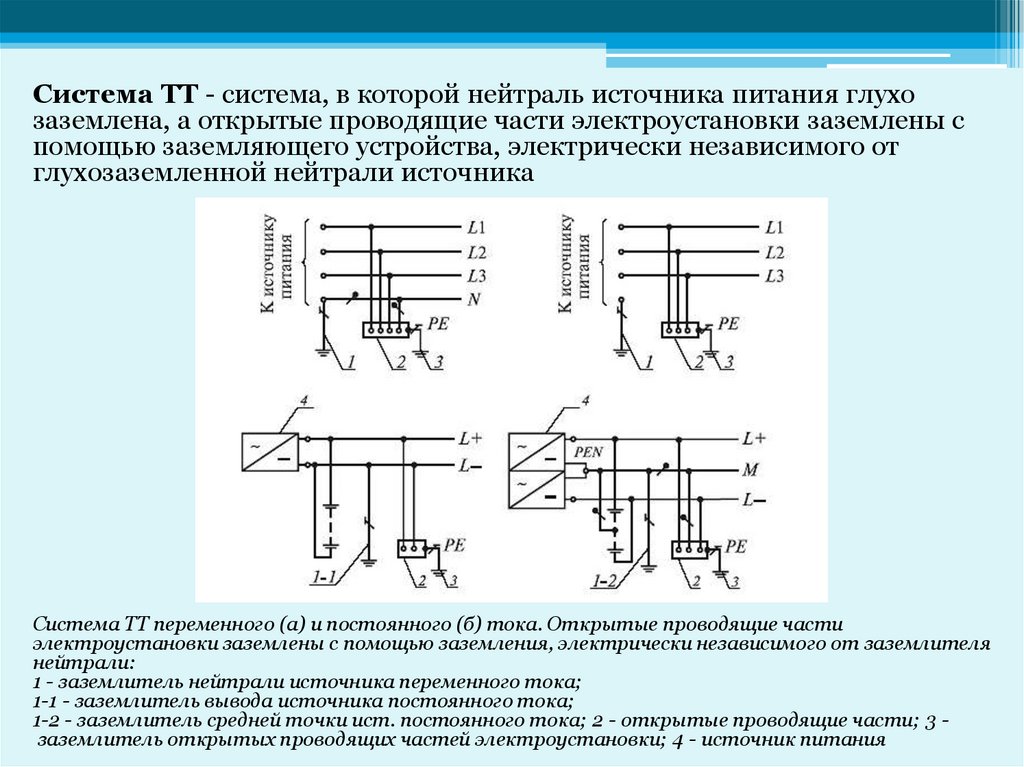

Система TT - система, в которой нейтраль источника питания глухо
заземлена, а открытые проводящие части электроустановки заземлены c
помощью заземляющего устройства, электрически независимого от
глухозаземленной нейтрали источника
Система TT переменного (а) и постоянного (б) тока. Открытые проводящие части
электроустановки заземлены c помощью заземления, электрически независимого от заземлителя
нейтрали:
1 - заземлитель нейтрали источника переменного тока;
1-1 - заземлитель вывода источника постоянного тока;
1-2 - заземлитель средней точки ист. постоянного тока; 2 - открытые проводящие части; 3 заземлитель открытых проводящих частей электроустановки; 4 - источник питания

81.

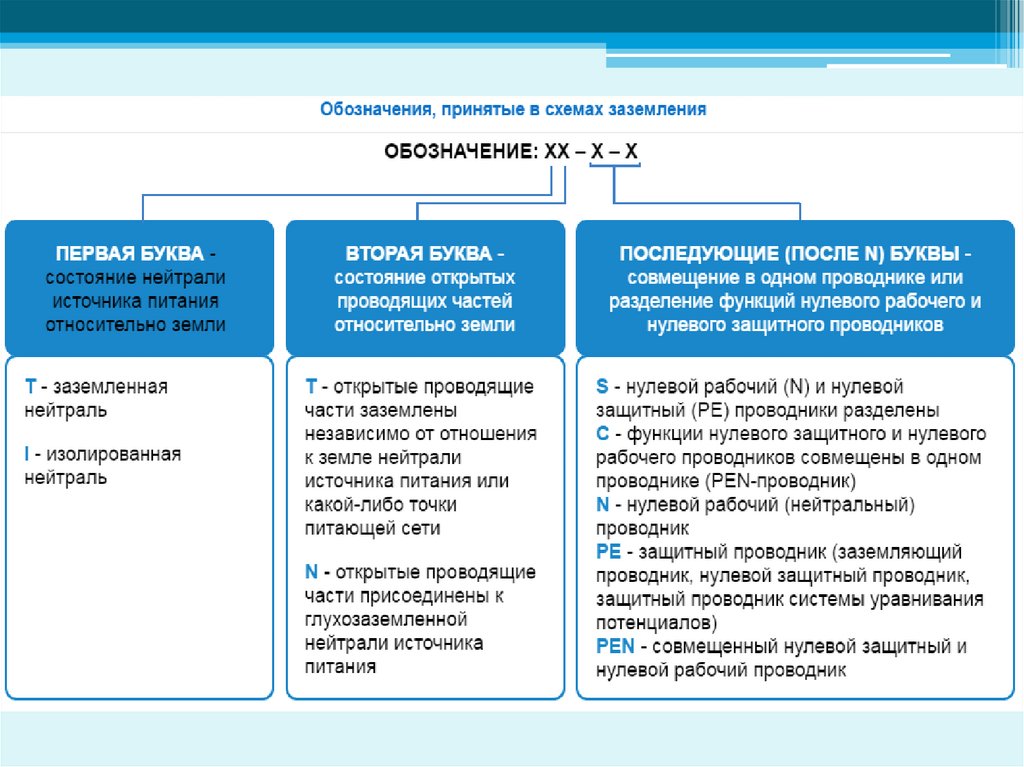

82.

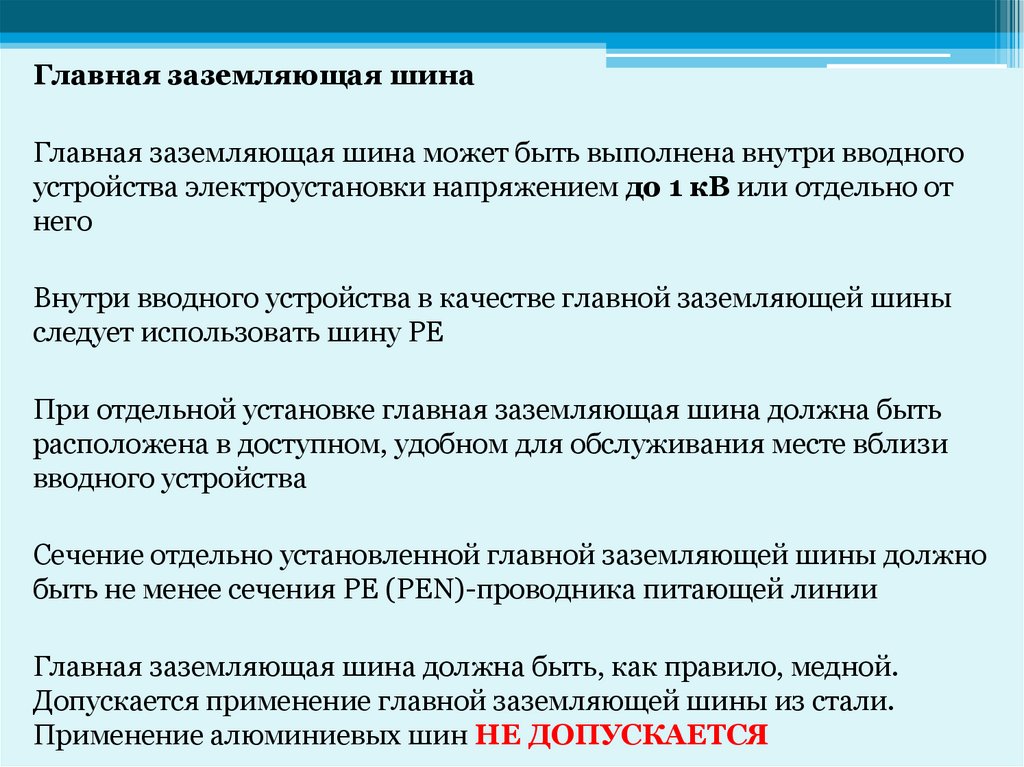

Главная заземляющая шина
Главная заземляющая шина может быть выполнена внутри вводного
устройства электроустановки напряжением до 1 кВ или отдельно от
него
Внутри вводного устройства в качестве главной заземляющей шины
следует использовать шину PE
При отдельной установке главная заземляющая шина должна быть
расположена в доступном, удобном для обслуживания месте вблизи
вводного устройства
Сечение отдельно установленной главной заземляющей шины должно
быть не менее сечения PE (PEN)-проводника питающей линии
Главная заземляющая шина должна быть, как правило, медной.
Допускается применение главной заземляющей шины из стали.
Применение алюминиевых шин НЕ ДОПУСКАЕТСЯ

83.

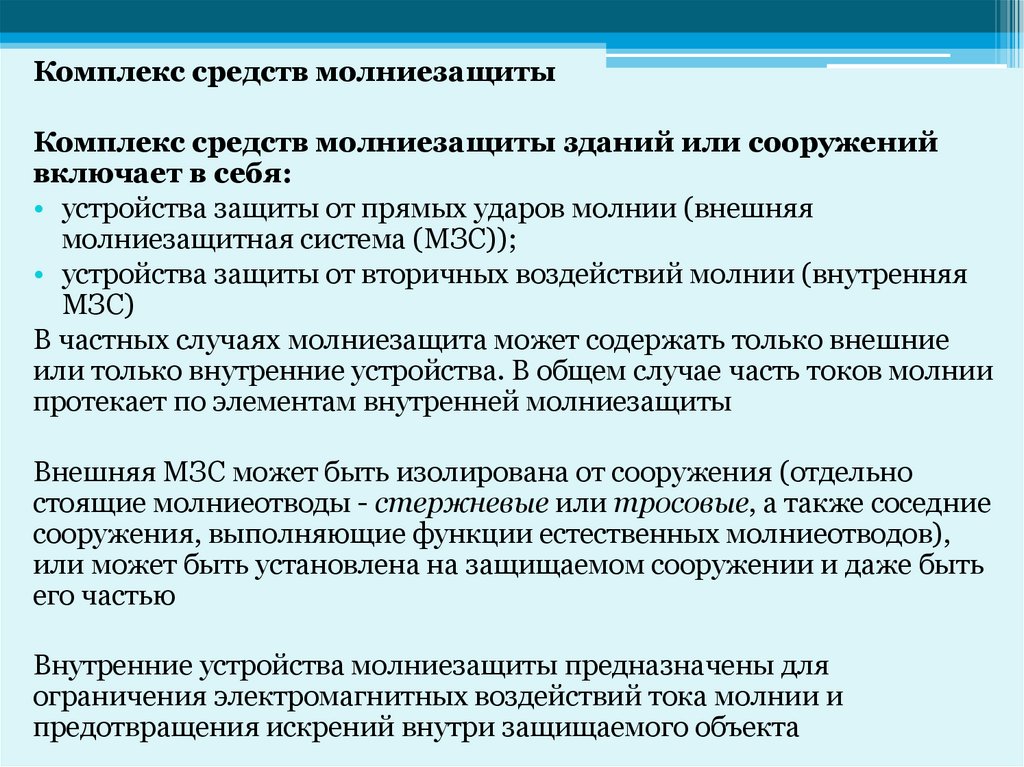

Комплекс средств молниезащиты
Комплекс средств молниезащиты зданий или сооружений
включает в себя:
• устройства защиты от прямых ударов молнии (внешняя
молниезащитная система (МЗС));
• устройства защиты от вторичных воздействий молнии (внутренняя
МЗС)
В частных случаях молниезащита может содержать только внешние
или только внутренние устройства. В общем случае часть токов молнии
протекает по элементам внутренней молниезащиты
Внешняя МЗС может быть изолирована от сооружения (отдельно
стоящие молниеотводы - стержневые или тросовые, а также соседние
сооружения, выполняющие функции естественных молниеотводов),
или может быть установлена на защищаемом сооружении и даже быть
его частью
Внутренние устройства молниезащиты предназначены для
ограничения электромагнитных воздействий тока молнии и
предотвращения искрений внутри защищаемого объекта

84.

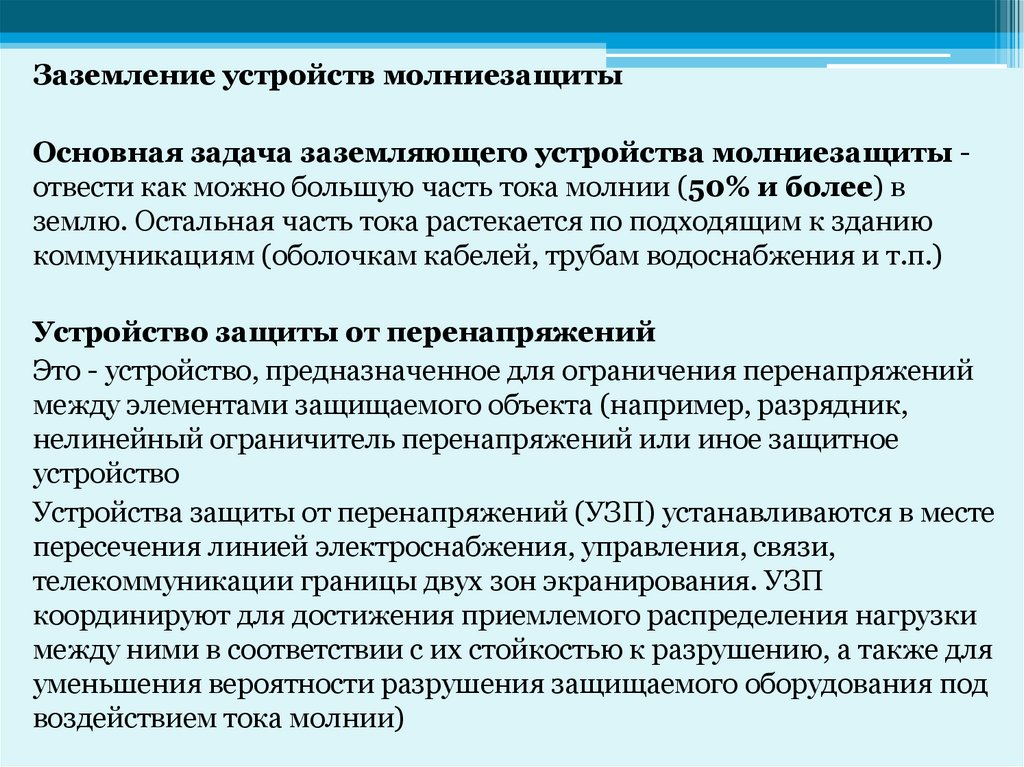

Заземление устройств молниезащиты
Основная задача заземляющего устройства молниезащиты отвести как можно большую часть тока молнии (50% и более) в
землю. Остальная часть тока растекается по подходящим к зданию
коммуникациям (оболочкам кабелей, трубам водоснабжения и т.п.)
Устройство защиты от перенапряжений
Это - устройство, предназначенное для ограничения перенапряжений
между элементами защищаемого объекта (например, разрядник,
нелинейный ограничитель перенапряжений или иное защитное
устройство
Устройства защиты от перенапряжений (УЗП) устанавливаются в месте
пересечения линией электроснабжения, управления, связи,
телекоммуникации границы двух зон экранирования. УЗП
координируют для достижения приемлемого распределения нагрузки
между ними в соответствии с их стойкостью к разрушению, а также для
уменьшения вероятности разрушения защищаемого оборудования под
воздействием тока молнии)

85.

Тема 8. Средства защиты, используемые в электроустановках
В теме рассматриваются:
- Электрозащитные средства
- Классификация, назначение, принцип действия, правила
пользования и эксплуатационные испытания
- Средства индивидуальной защиты, назначение, испытания
и правила эксплуатации
- Порядок хранения средств защиты.
Учет средств защиты и контроль за их состоянием

86.

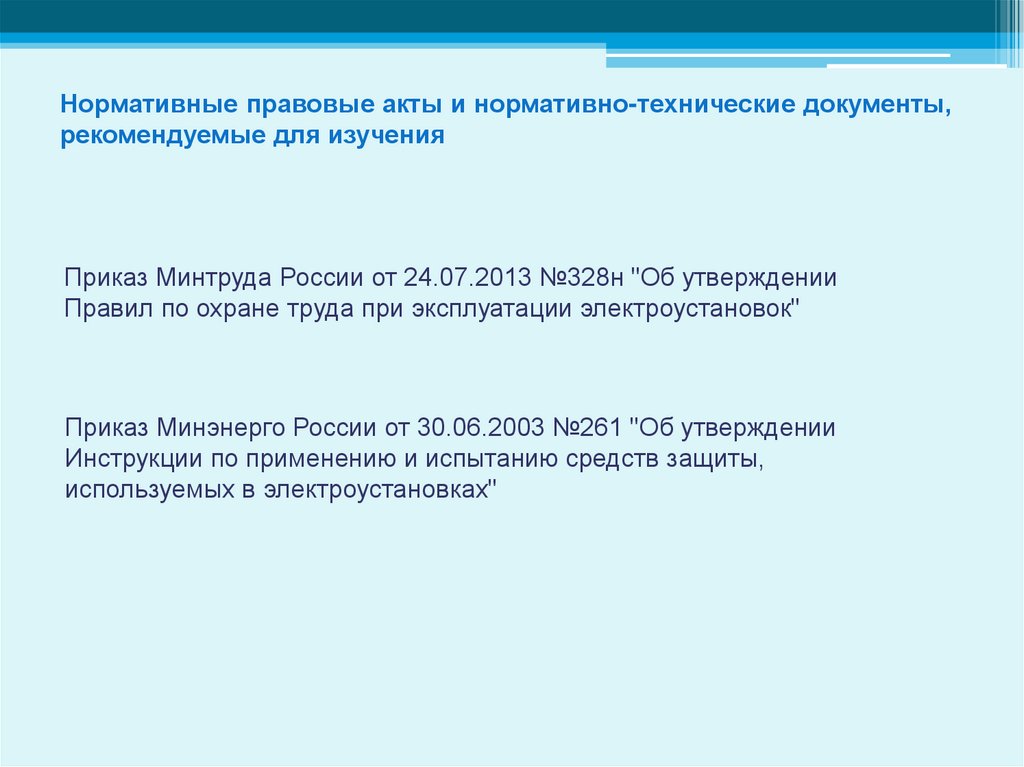

Нормативные правовые акты и нормативно-технические документы,
рекомендуемые для изучения
Приказ Минтруда России от 24.07.2013 №328н "Об утверждении
Правил по охране труда при эксплуатации электроустановок"
Приказ Минэнерго России от 30.06.2003 №261 "Об утверждении
Инструкции по применению и испытанию средств защиты,
используемых в электроустановках"

87.

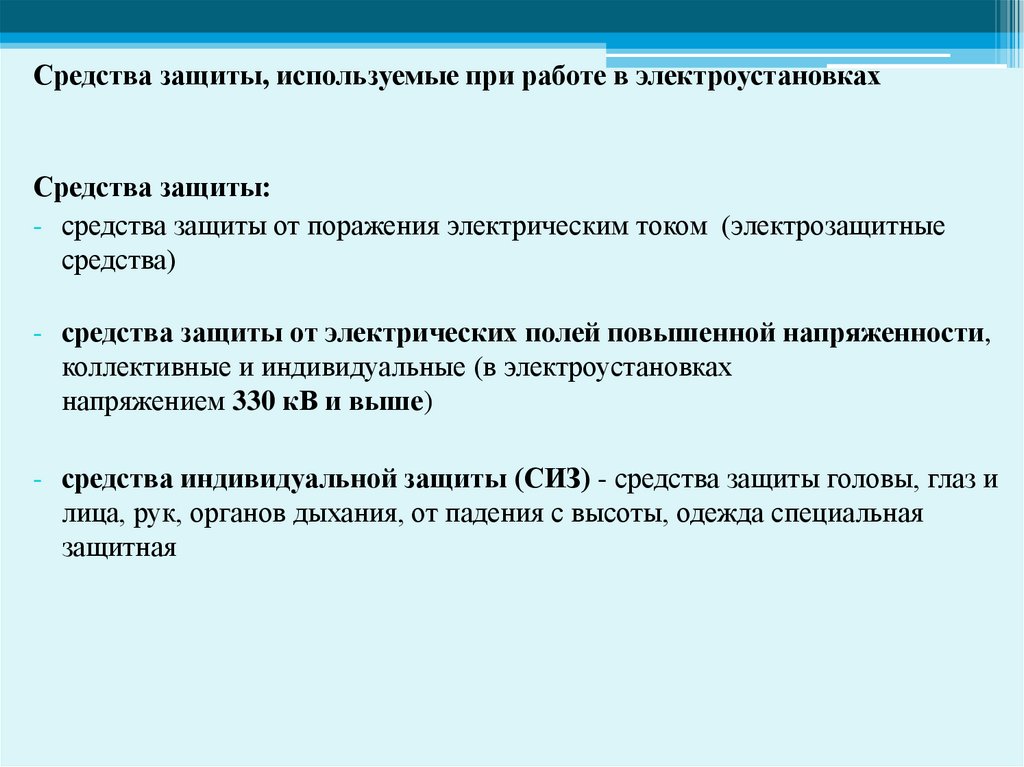

Средства защиты, используемые при работе в электроустановках
Средства защиты:
- средства защиты от поражения электрическим током (электрозащитные
средства)
- средства защиты от электрических полей повышенной напряженности,
коллективные и индивидуальные (в электроустановках
напряжением 330 кВ и выше)
- средства индивидуальной защиты (СИЗ) - средства защиты головы, глаз и
лица, рук, органов дыхания, от падения с высоты, одежда специальная
защитная

88.

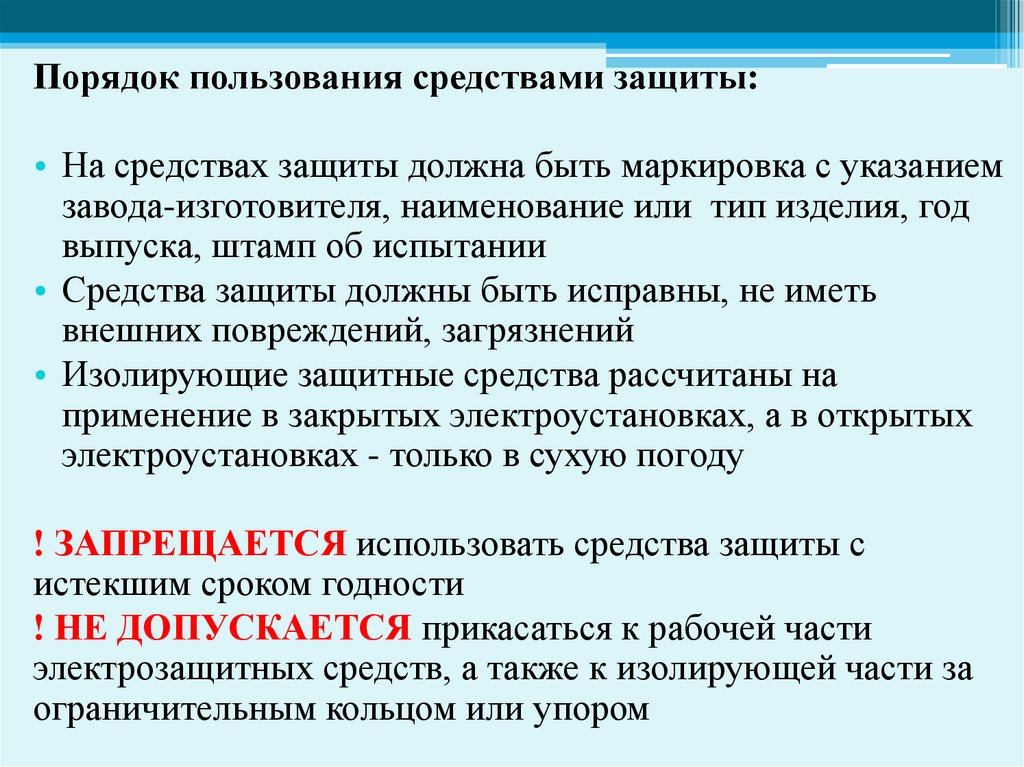

Порядок пользования средствами защиты:
• На средствах защиты должна быть маркировка с указанием
завода-изготовителя, наименование или тип изделия, год
выпуска, штамп об испытании
• Средства защиты должны быть исправны, не иметь
внешних повреждений, загрязнений
• Изолирующие защитные средства рассчитаны на
применение в закрытых электроустановках, а в открытых
электроустановках - только в сухую погоду
! ЗАПРЕЩАЕТСЯ использовать средства защиты с
истекшим сроком годности
! НЕ ДОПУСКАЕТСЯ прикасаться к рабочей части
электрозащитных средств, а также к изолирующей части за
ограничительным кольцом или упором

89.

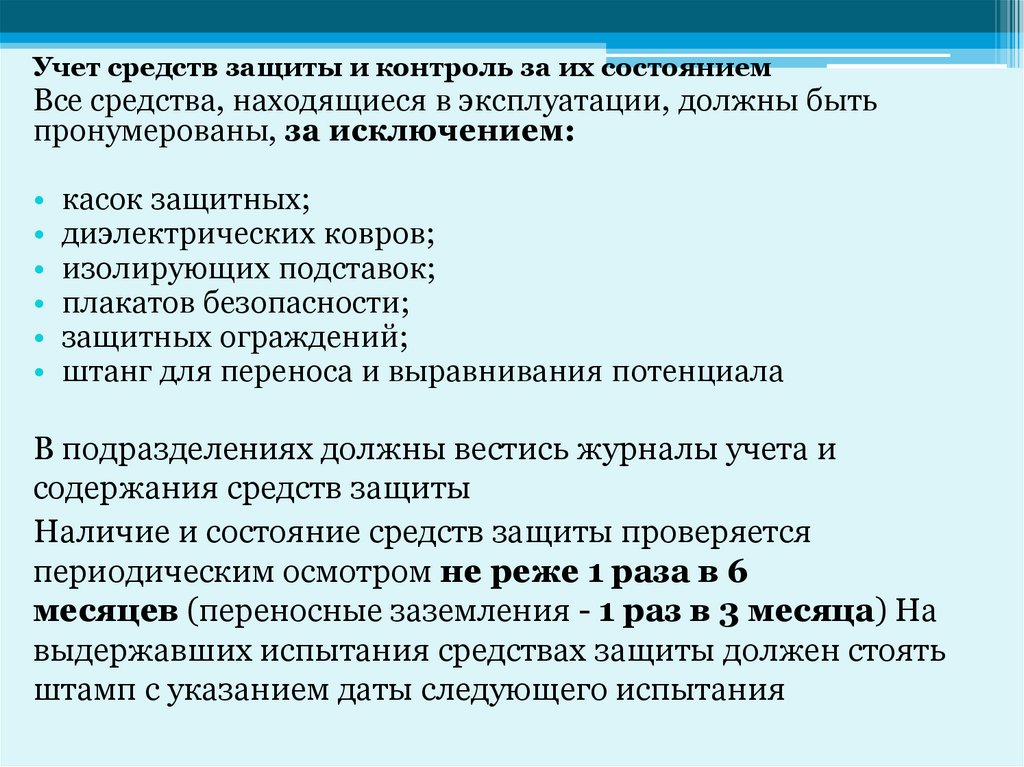

Учет средств защиты и контроль за их состоянием
Все средства, находящиеся в эксплуатации, должны быть
пронумерованы, за исключением:
• касок защитных;
• диэлектрических ковров;
• изолирующих подставок;
• плакатов безопасности;
• защитных ограждений;
• штанг для переноса и выравнивания потенциала
В подразделениях должны вестись журналы учета и
содержания средств защиты
Наличие и состояние средств защиты проверяется
периодическим осмотром не реже 1 раза в 6
месяцев (переносные заземления - 1 раз в 3 месяца) На
выдержавших испытания средствах защиты должен стоять
штамп с указанием даты следующего испытания

90.

Тема 9. Правила освобождения
пострадавших от электрического тока и
оказания им первой помощи
В теме рассматриваются:
- Действие электрического тока на организм человека
- Порядок освобождения пострадавшего от
токоведущих частей, находящихся под напряжением
- Правила оказания первой помощи пострадавшим
при поражении электрическим током

91.

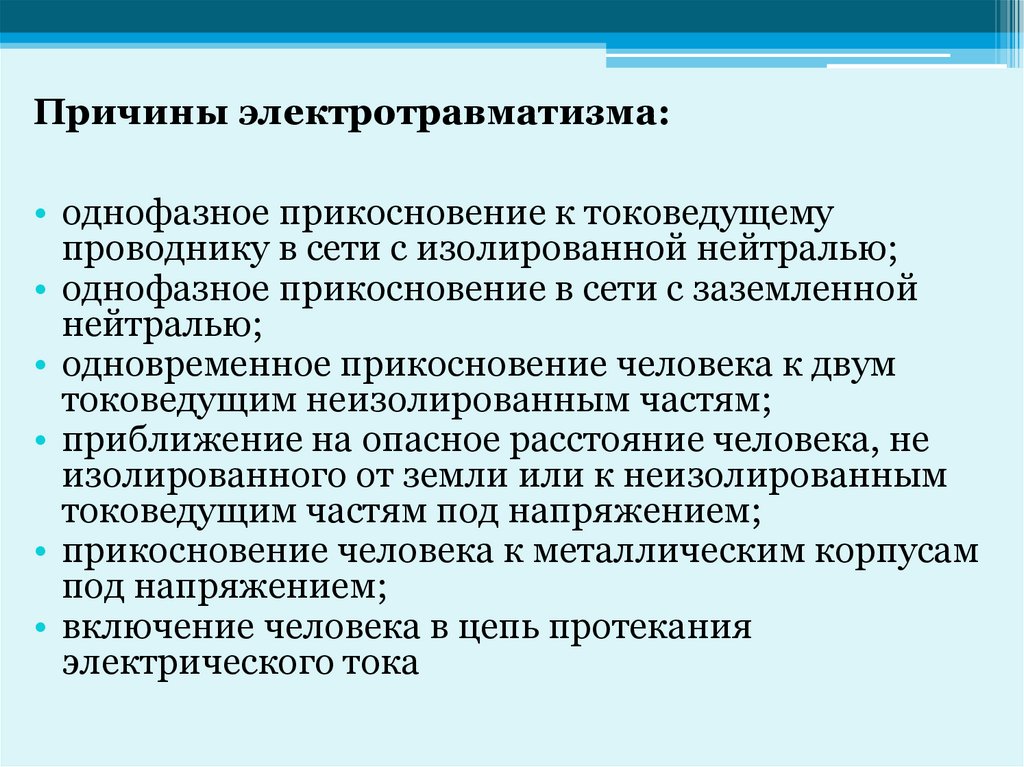

Причины электротравматизма:
• однофазное прикосновение к токоведущему
проводнику в сети с изолированной нейтралью;
• однофазное прикосновение в сети с заземленной
нейтралью;
• одновременное прикосновение человека к двум
токоведущим неизолированным частям;
• приближение на опасное расстояние человека, не
изолированного от земли или к неизолированным
токоведущим частям под напряжением;
• прикосновение человека к металлическим корпусам
под напряжением;
• включение человека в цепь протекания
электрического тока

92.

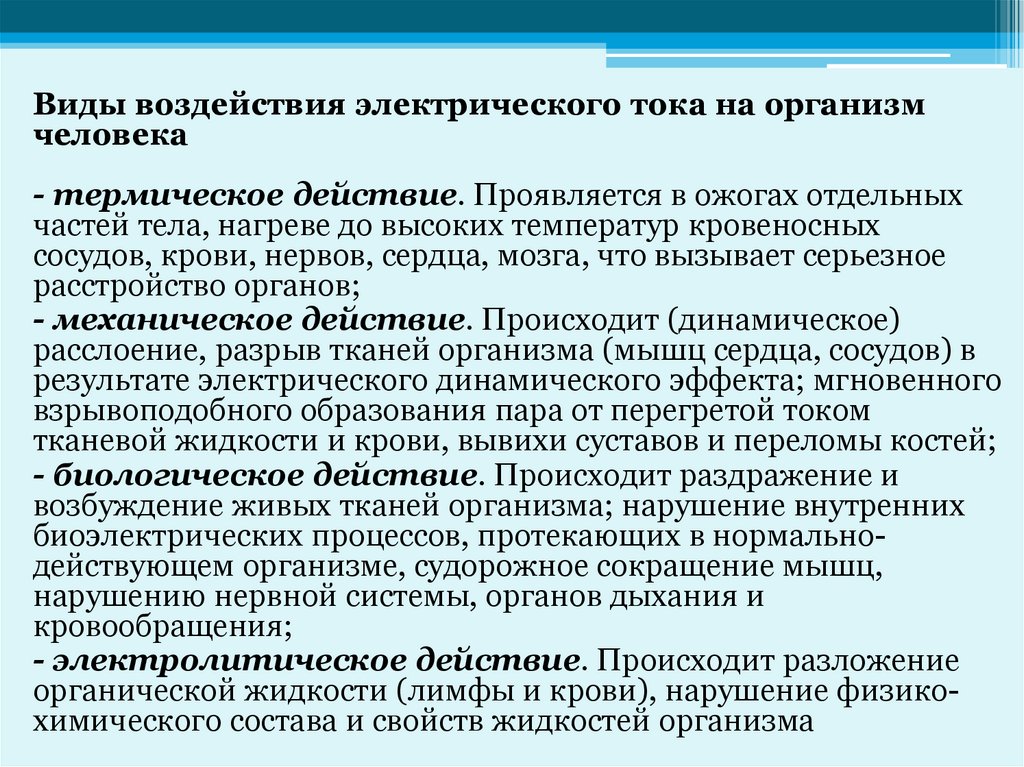

Виды воздействия электрического тока на организм
человека
- термическое действие. Проявляется в ожогах отдельных
частей тела, нагреве до высоких температур кровеносных
сосудов, крови, нервов, сердца, мозга, что вызывает серьезное
расстройство органов;
- механическое действие. Происходит (динамическое)
расслоение, разрыв тканей организма (мышц сердца, сосудов) в
результате электрического динамического эффекта; мгновенного
взрывоподобного образования пара от перегретой током
тканевой жидкости и крови, вывихи суставов и переломы костей;
- биологическое действие. Происходит раздражение и
возбуждение живых тканей организма; нарушение внутренних
биоэлектрических процессов, протекающих в нормальнодействующем организме, судорожное сокращение мышц,
нарушению нервной системы, органов дыхания и
кровообращения;
- электролитическое действие. Происходит разложение
органической жидкости (лимфы и крови), нарушение физикохимического состава и свойств жидкостей организма

93.

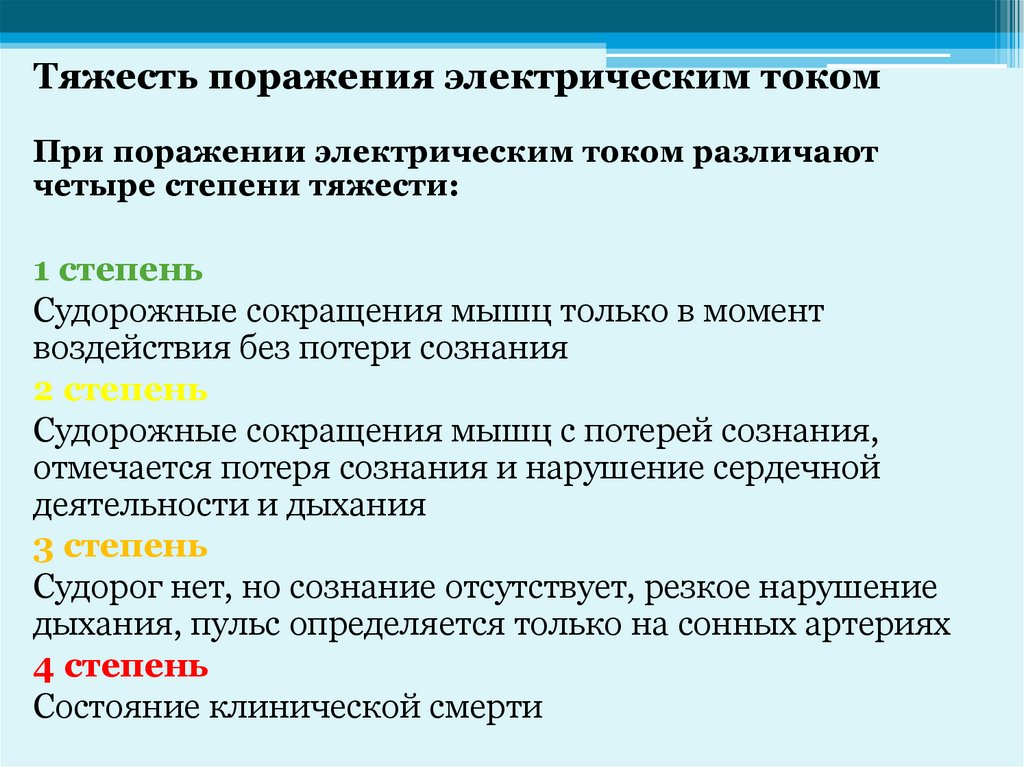

Тяжесть поражения электрическим током
При поражении электрическим током различают
четыре степени тяжести:
1 степень
Судорожные сокращения мышц только в момент
воздействия без потери сознания
2 степень
Судорожные сокращения мышц с потерей сознания,
отмечается потеря сознания и нарушение сердечной
деятельности и дыхания
3 степень
Судорог нет, но сознание отсутствует, резкое нарушение
дыхания, пульс определяется только на сонных артериях
4 степень
Состояние клинической смерти
