Гидравлический пресс

1.

Что объединяет все эти иллюстрации?
Это гидротехнические сооружения
Какой общий прибор лежит в основе всех
гидротехнических сооружений?
Какой основной закон гидростатики лежит в
основе работы всех гидротехнических
сооружений?

2. Гидравлический пресс

Решение задач

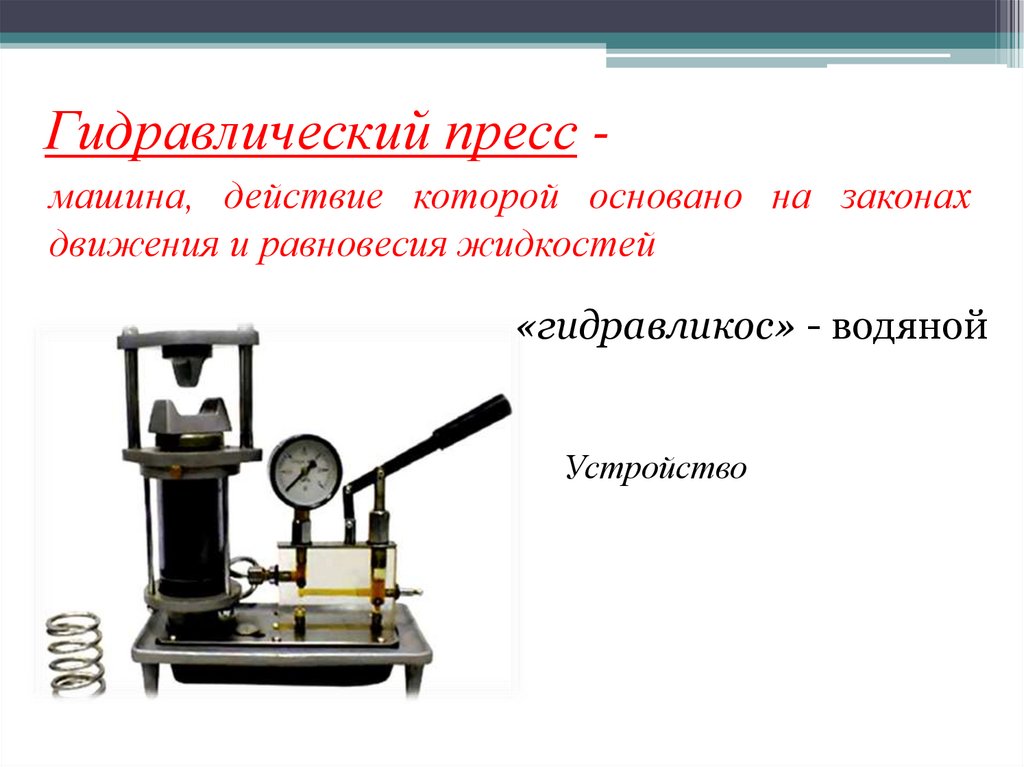

3. Гидравлический пресс -

Гидравлический пресс машина, действие которой основано на законах
движения и равновесия жидкостей
«гидравликос» - водяной
Устройство

4. Историческая справка

«Трактат о равновесии
жидкости»
«Если сосуд, полный водою, закрытый со всех сторон, имеет
два отверстия, и одно имеет площадь в сто раз больше, чем
другое, с плотно вставленными поршнями, то один человек
толкающий маленький поршень, уравновесит силу ста
человек, которые будут толкать в сто раз больший, и
пересилит 99 из них».
Б. Паскаль
Каково устройство гидравлического пресса? 1663г

5.

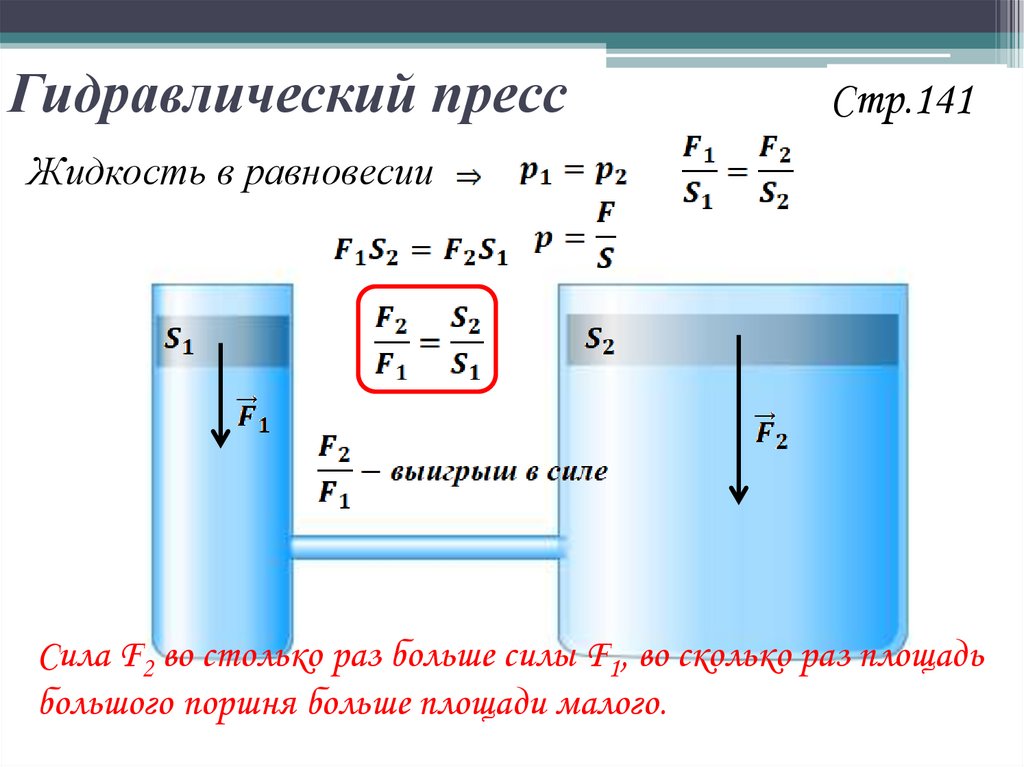

Гидравлический пресс
Стр.141
Жидкость в равновесии
Сила F2 во столько раз больше силы F1, во сколько раз площадь
большого поршня больше площади малого.

6.

Историческая справка
В 1797 году Джозеф Брама построил первый в
истории гидравлический пресс.

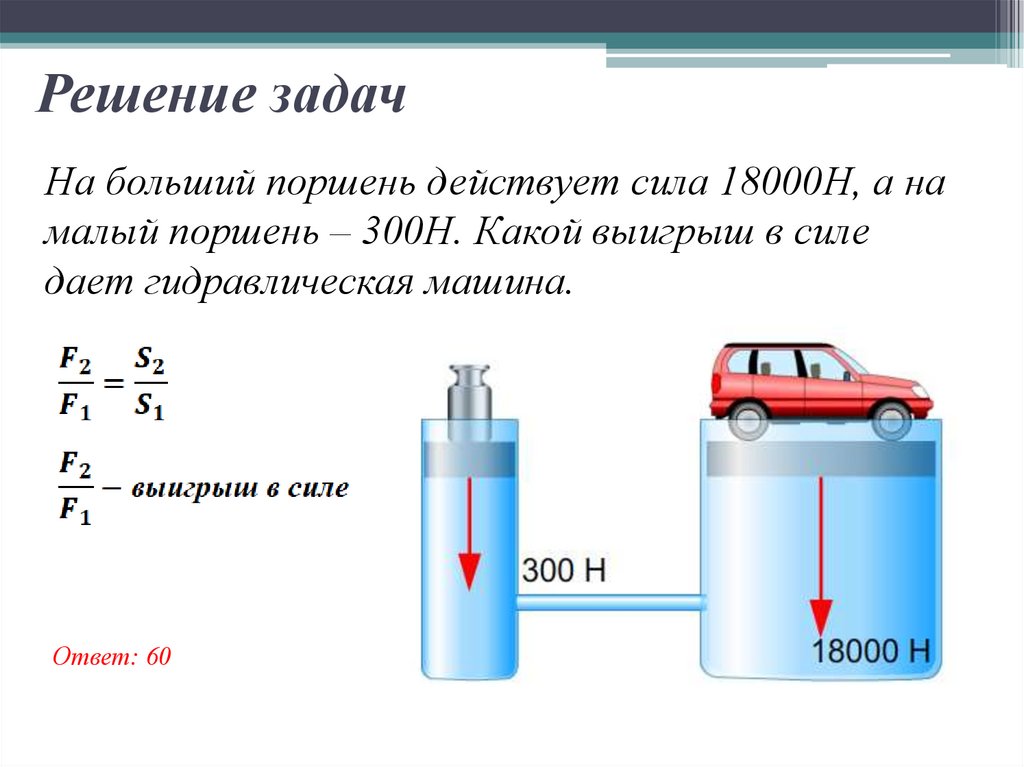

7. На больший поршень действует сила 18000Н, а на малый поршень – 300Н. Какой выигрыш в силе дает гидравлическая машина.

Решение задач
На больший поршень действует сила 18000Н, а на
малый поршень – 300Н. Какой выигрыш в силе
дает гидравлическая машина.
Ответ: 60

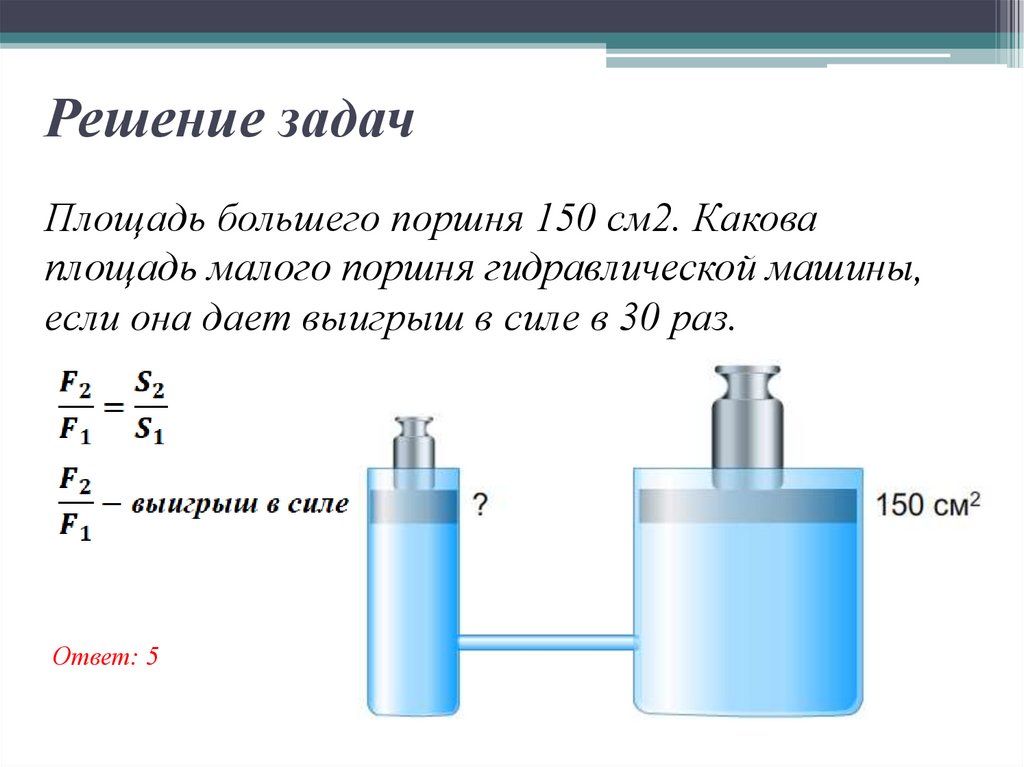

8. Площадь большего поршня 150 см2. Какова площадь малого поршня гидравлической машины, если она дает выигрыш в силе в 30 раз.

Решение задач
Площадь большего поршня 150 см2. Какова
площадь малого поршня гидравлической машины,
если она дает выигрыш в силе в 30 раз.
Ответ: 5

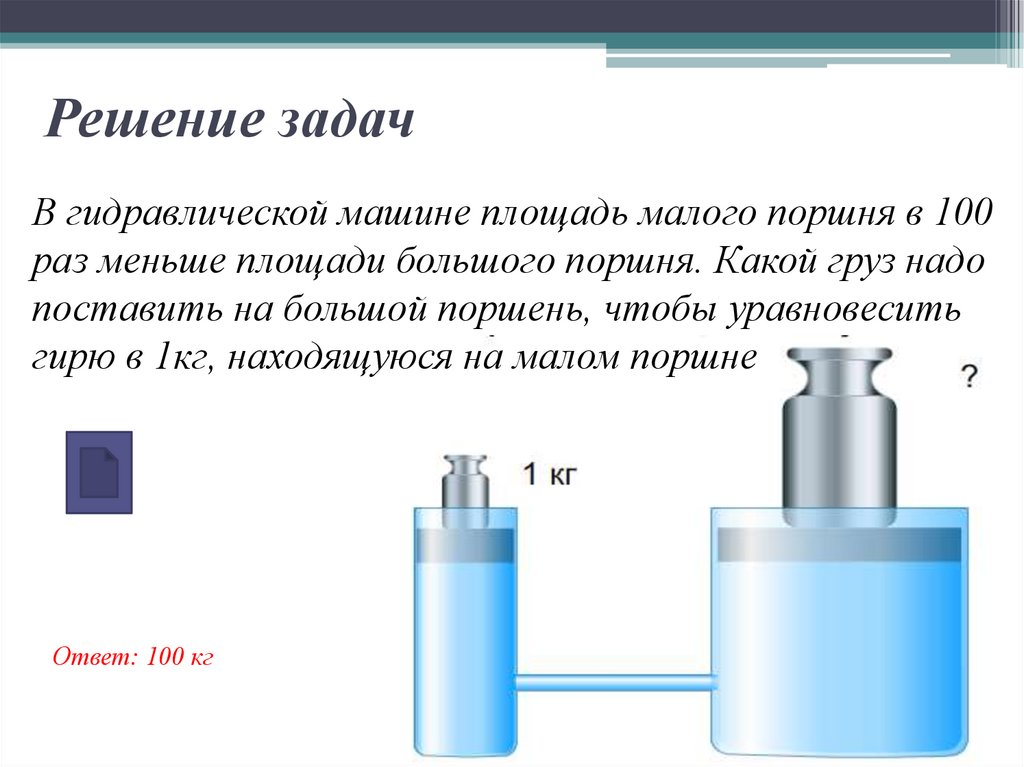

9.

Решение задач
В гидравлической машине площадь малого поршня в 100
раз меньше площади большого поршня. Какой груз надо
поставить на большой поршень, чтобы уравновесить
гирю в 1кг, находящуюся на малом поршне
Ответ: 100 кг

10.

Решение задач

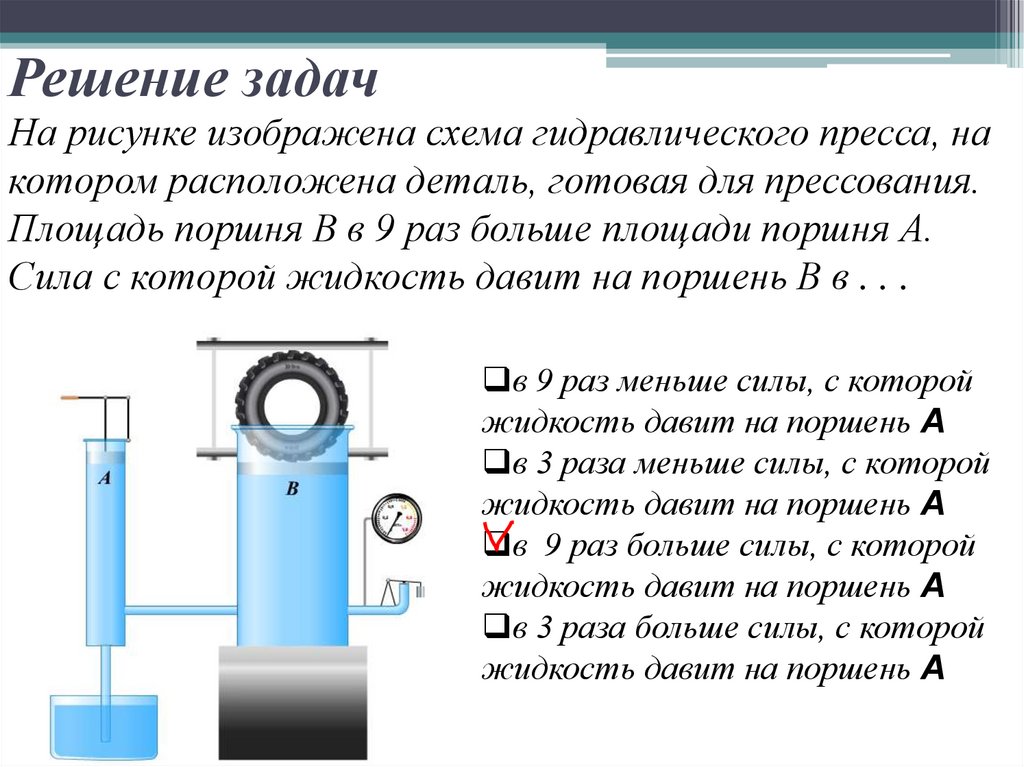

На рисунке изображена схема гидравлического пресса, на
котором расположена деталь, готовая для прессования.
Площадь поршня В в 9 раз больше площади поршня А.
Сила с которой жидкость давит на поршень В в . . .
в 9 раз меньше силы, с которой
жидкость давит на поршень А
в 3 раза меньше силы, с которой
жидкость давит на поршень А
в 9 раз больше силы, с которой
жидкость давит на поршень А
в 3 раза больше силы, с которой
жидкость давит на поршень А

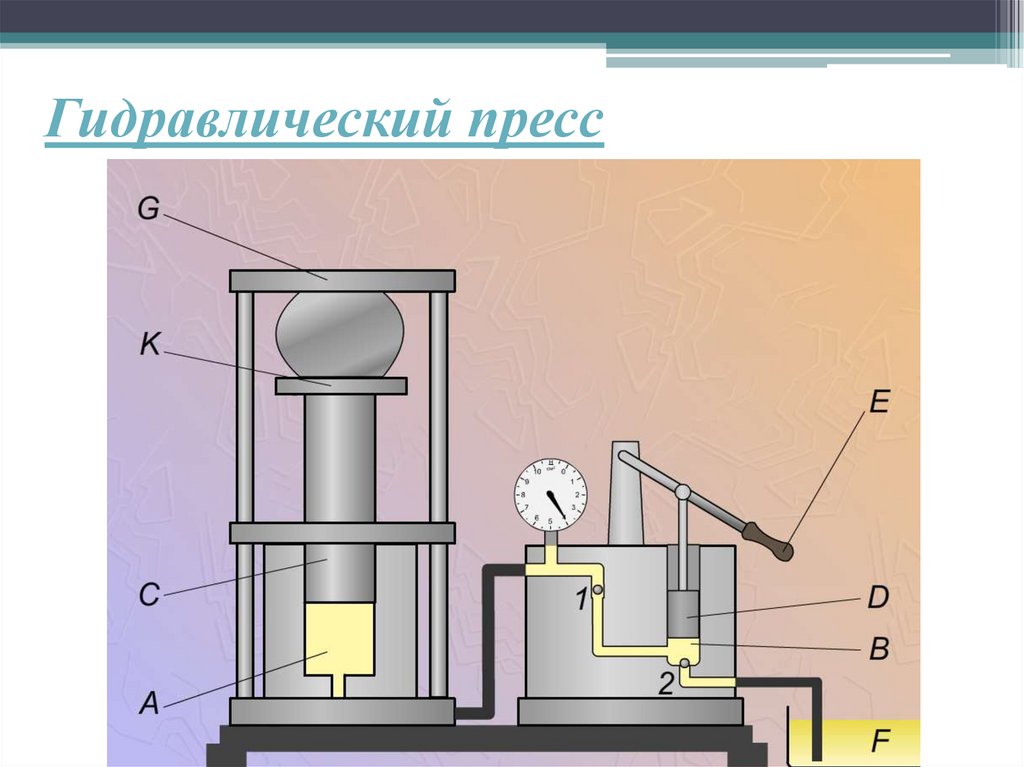

11.

Гидравлический пресс

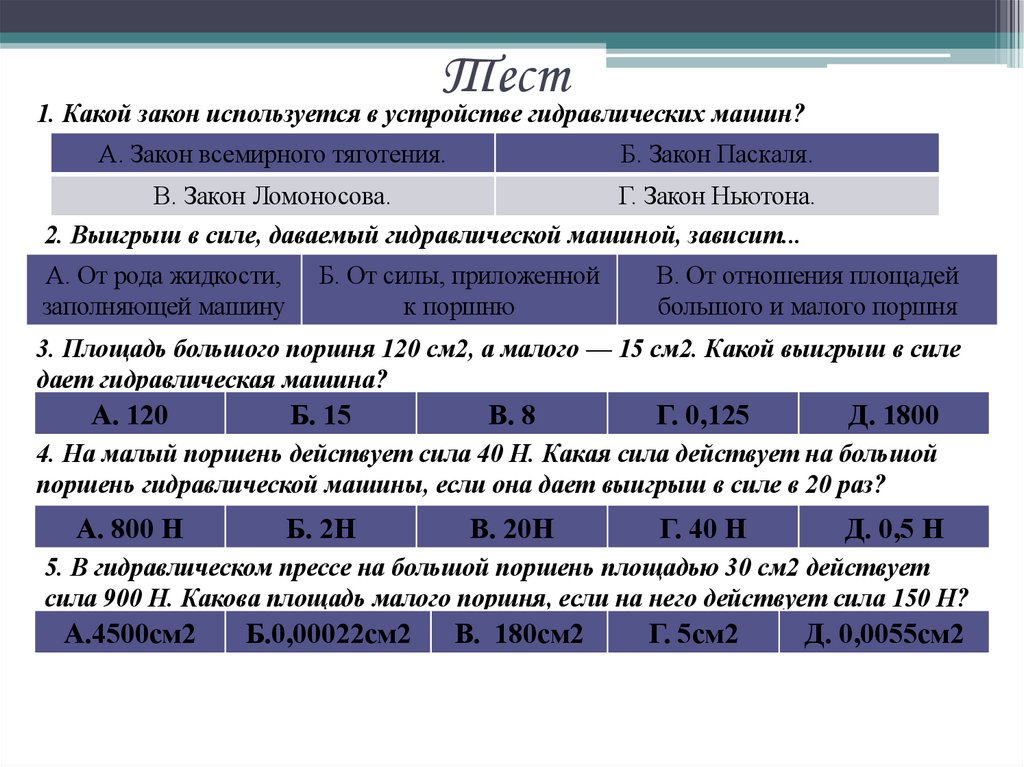

12. Тест

1. Какой закон используется в устройстве гидравлических машин?
А. Закон всемирного тяготения.
Б. Закон Паскаля.
В. Закон Ломоносова.
Г. Закон Ньютона.
2. Выигрыш в силе, даваемый гидравлической машиной, зависит...
А. От рода жидкости,
заполняющей машину
Б. От силы, приложенной
к поршню
В. От отношения площадей
большого и малого поршня
3. Площадь большого поршня 120 см2, а малого — 15 см2. Какой выигрыш в силе
дает гидравлическая машина?
А. 120
Б. 15
В. 8
Г. 0,125
Д. 1800
4. На малый поршень действует сила 40 Н. Какая сила действует на большой
поршень гидравлической машины, если она дает выигрыш в силе в 20 раз?
А. 800 Н
Б. 2Н
В. 20Н
Г. 40 Н
Д. 0,5 Н
5. В гидравлическом прессе на большой поршень площадью 30 см2 действует
сила 900 Н. Какова площадь малого поршня, если на него действует сила 150 Н?
А.4500см2
Б.0,00022см2
В. 180см2
Г. 5см2
Д. 0,0055см2

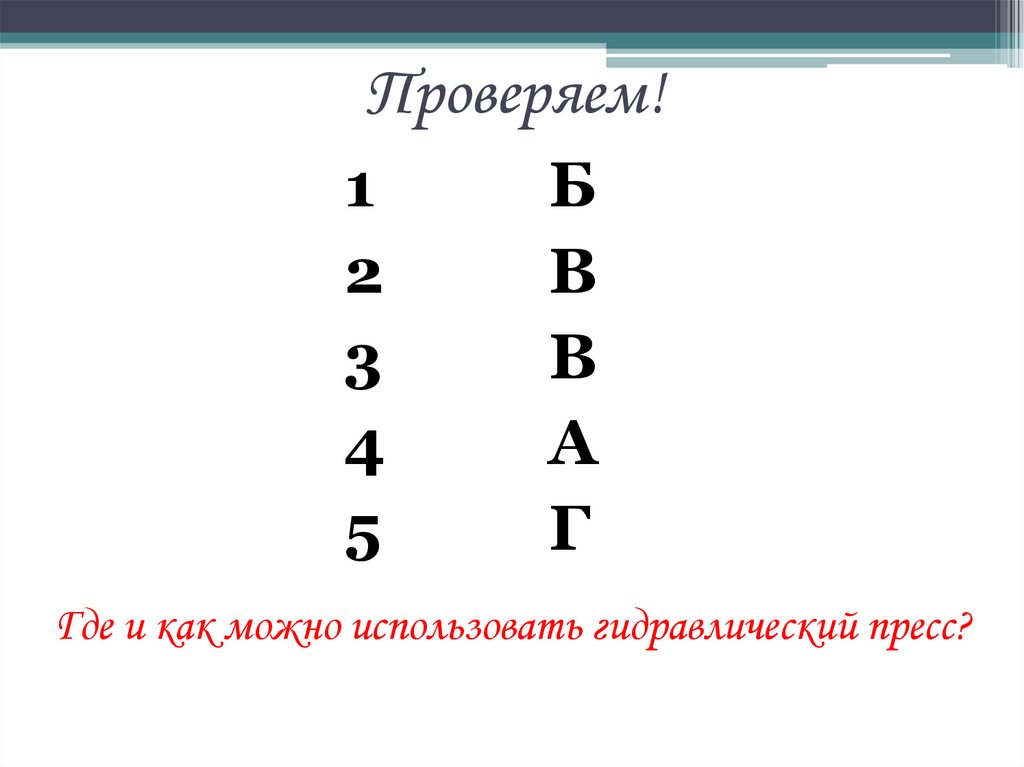

13. Проверяем!

1
2
3
4
5
Б
В
В
А
Г
Где и как можно использовать гидравлический пресс?

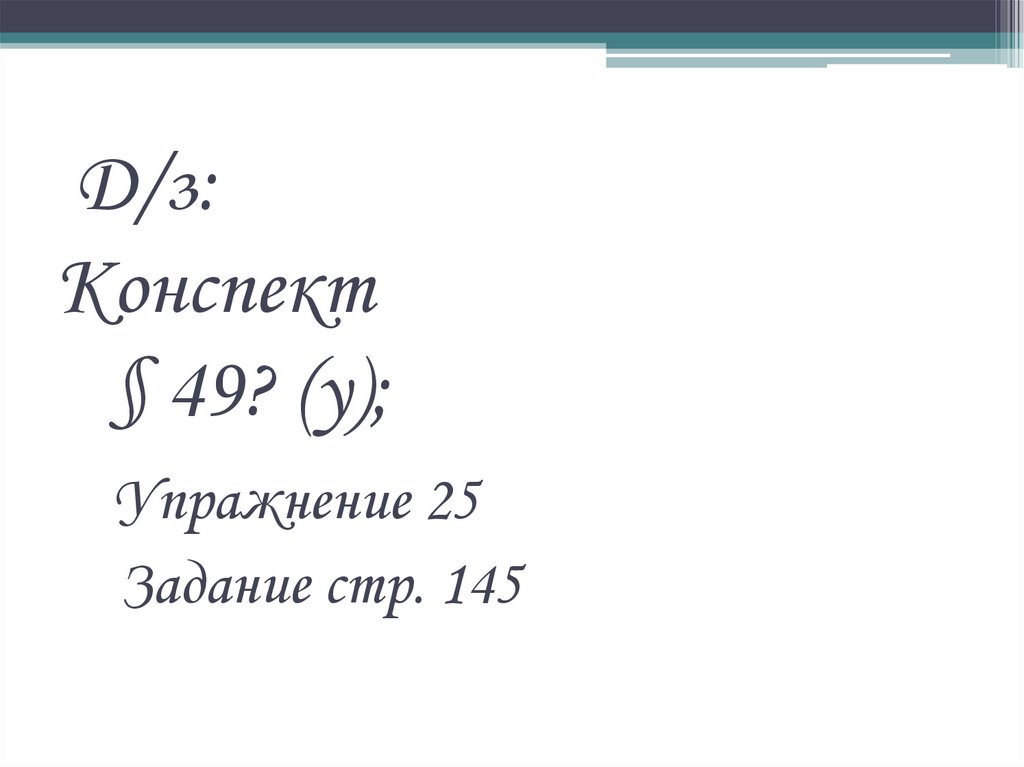

14. Д/з: Конспект § 49? (у); Упражнение 25 Задание стр. 145
