Законы постоянного тока

1. Законы постоянного тока

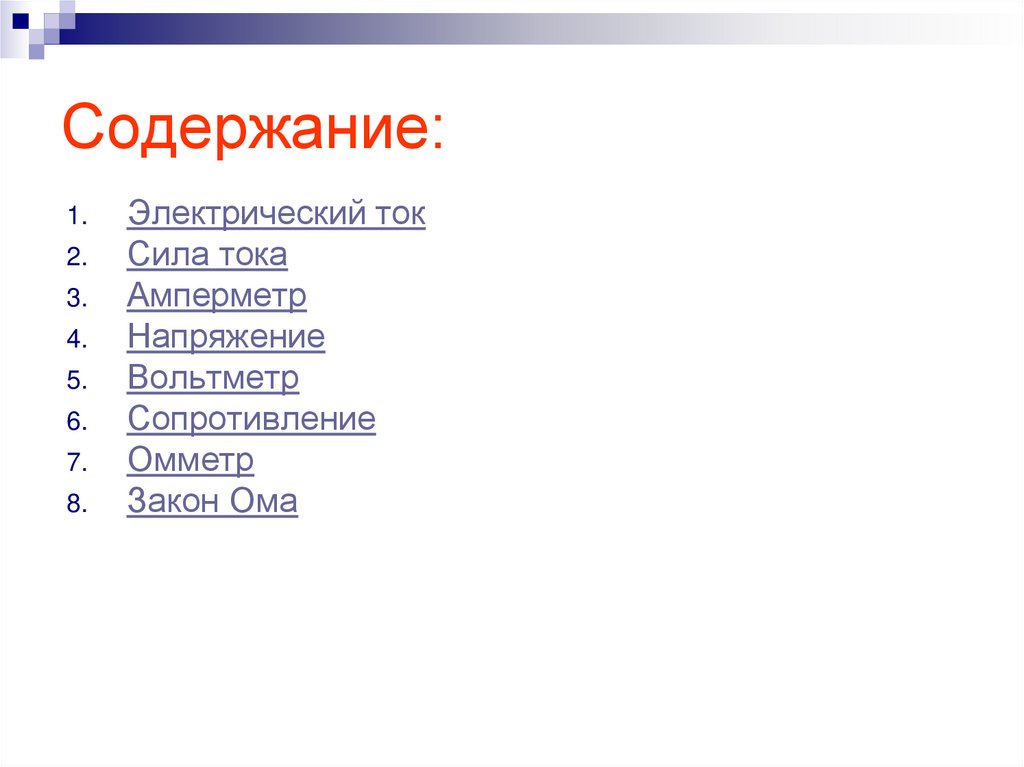

2. Содержание:

1.
2.
3.
4.
5.
6.
7.
8.
Электрический ток
Сила тока
Амперметр
Напряжение
Вольтметр
Сопротивление
Омметр
Закон Ома

3. Электрический ток

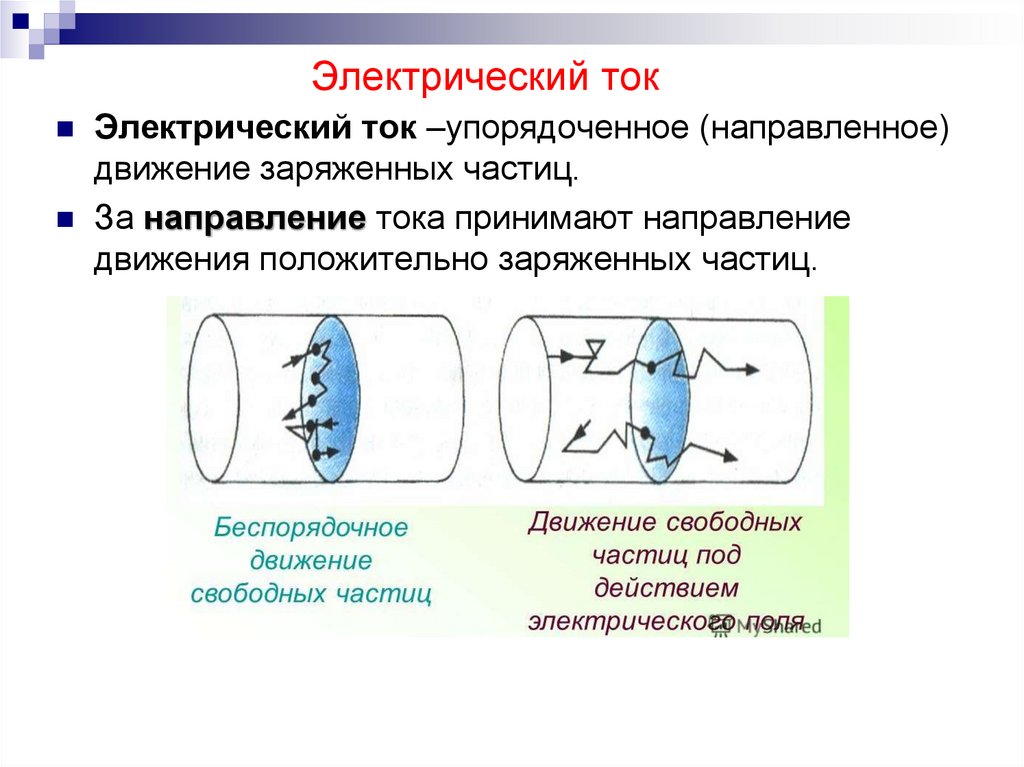

Электрический ток –упорядоченное (направленное)
движение заряженных частиц.
За направление тока принимают направление
движения положительно заряженных частиц.

4.

5.

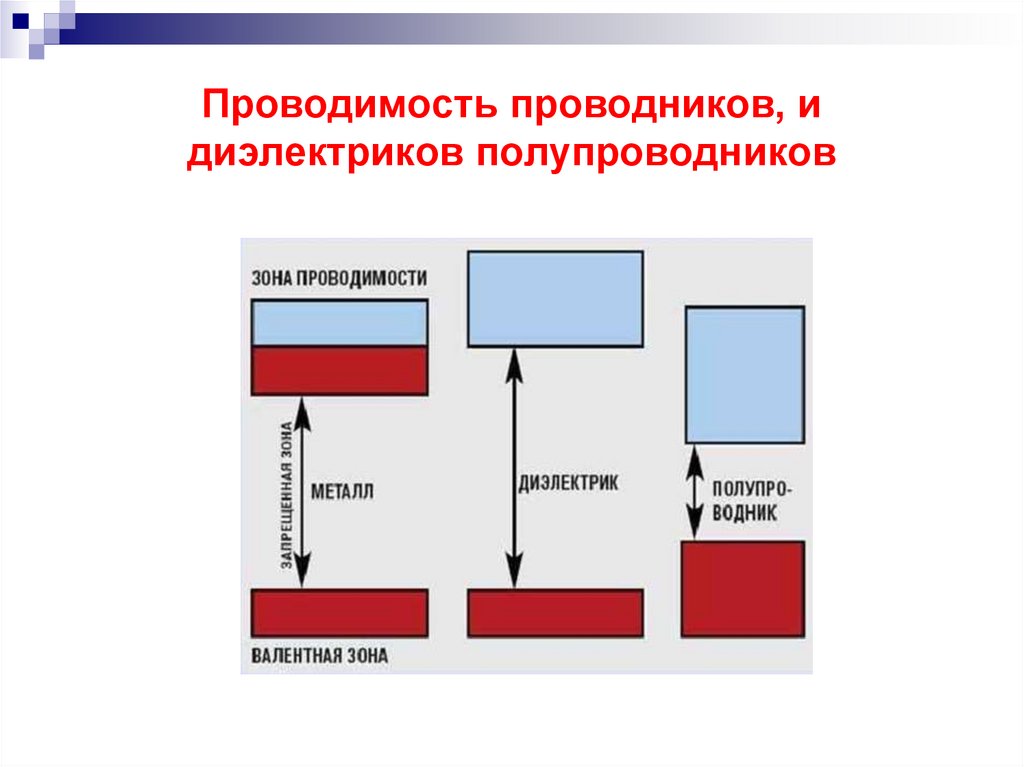

6. Проводимость проводников, и диэлектриков полупроводников

7.

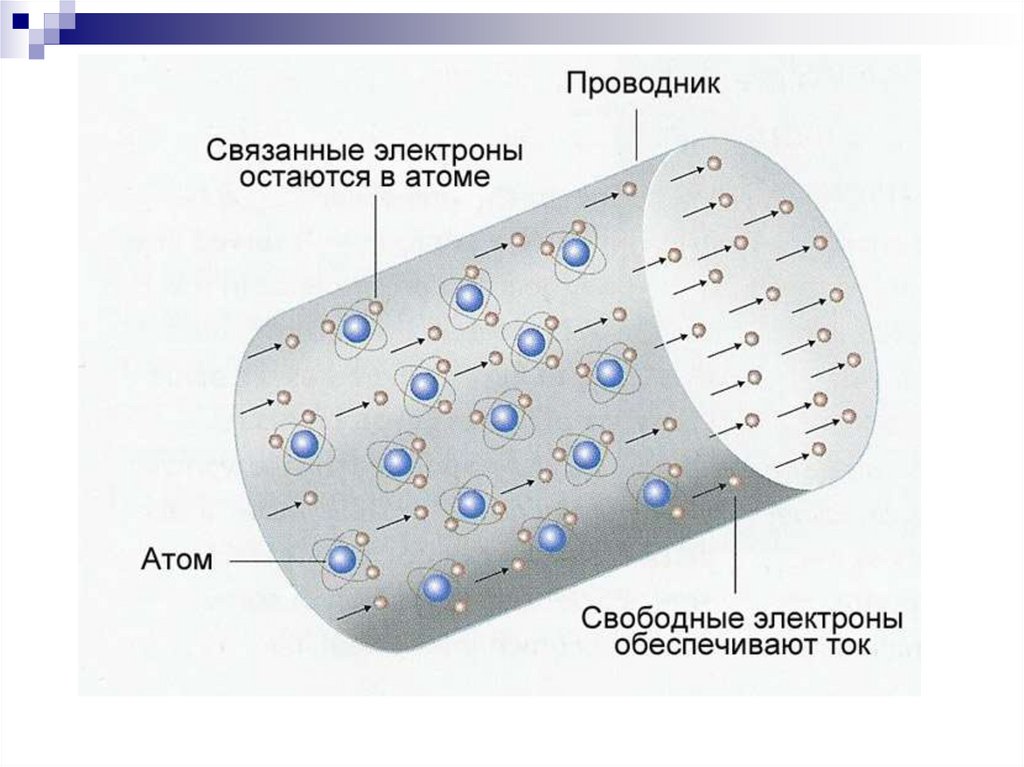

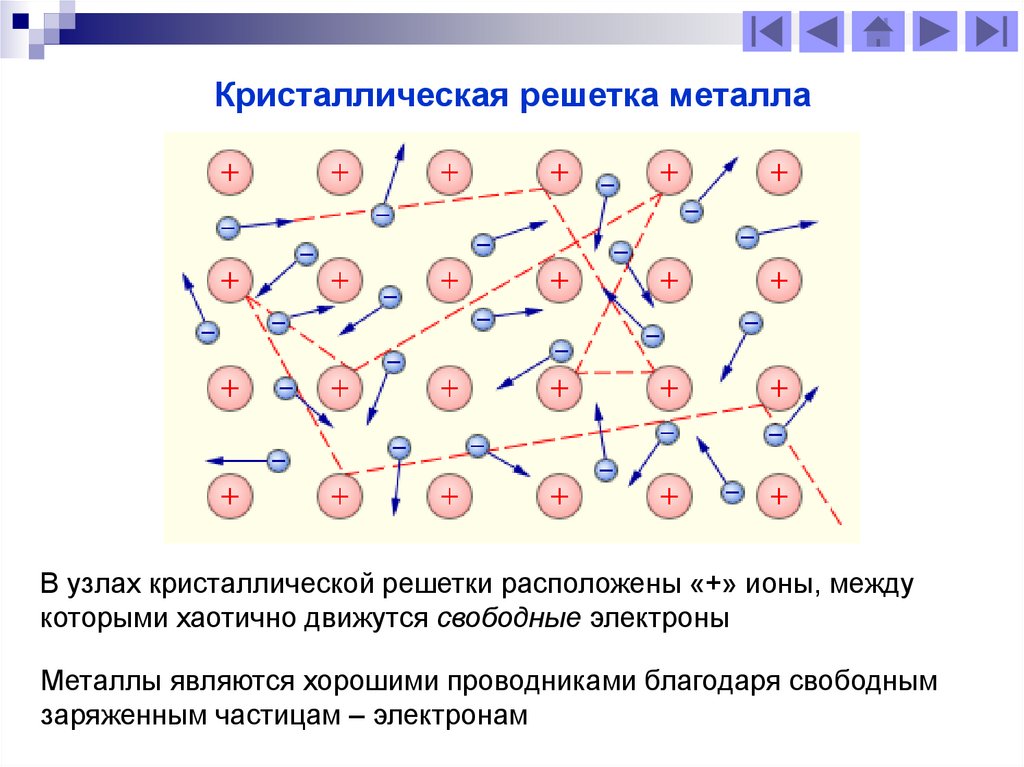

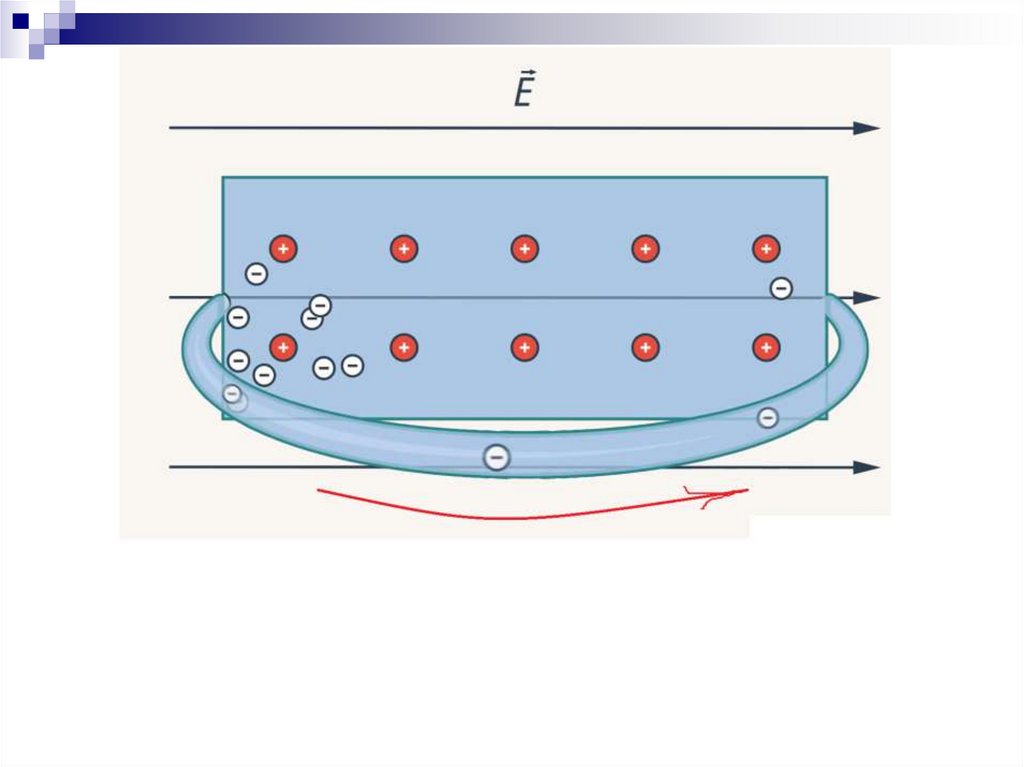

Кристаллическая решетка металла
В узлах кристаллической решетки расположены «+» ионы, между
которыми хаотично движутся свободные электроны
Металлы являются хорошими проводниками благодаря свободным
заряженным частицам – электронам

8.

9.

Электрический ток

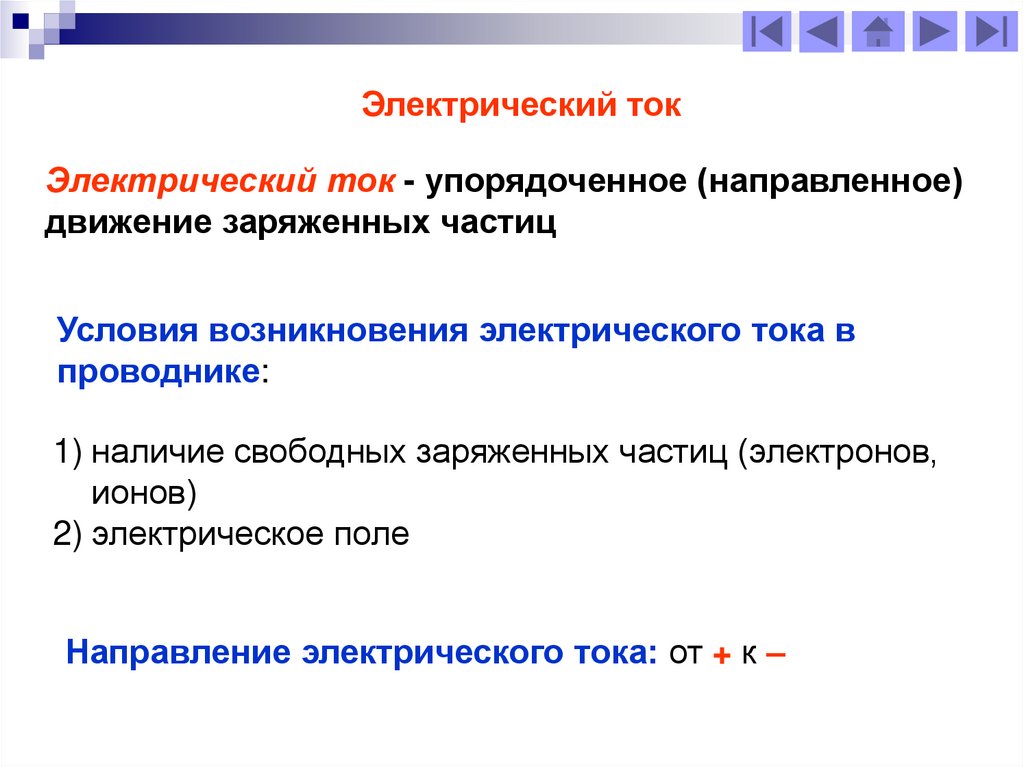

Электрический ток - упорядоченное (направленное)
движение заряженных частиц
Условия возникновения электрического тока в
проводнике:
1) наличие свободных заряженных частиц (электронов,
ионов)
2) электрическое поле

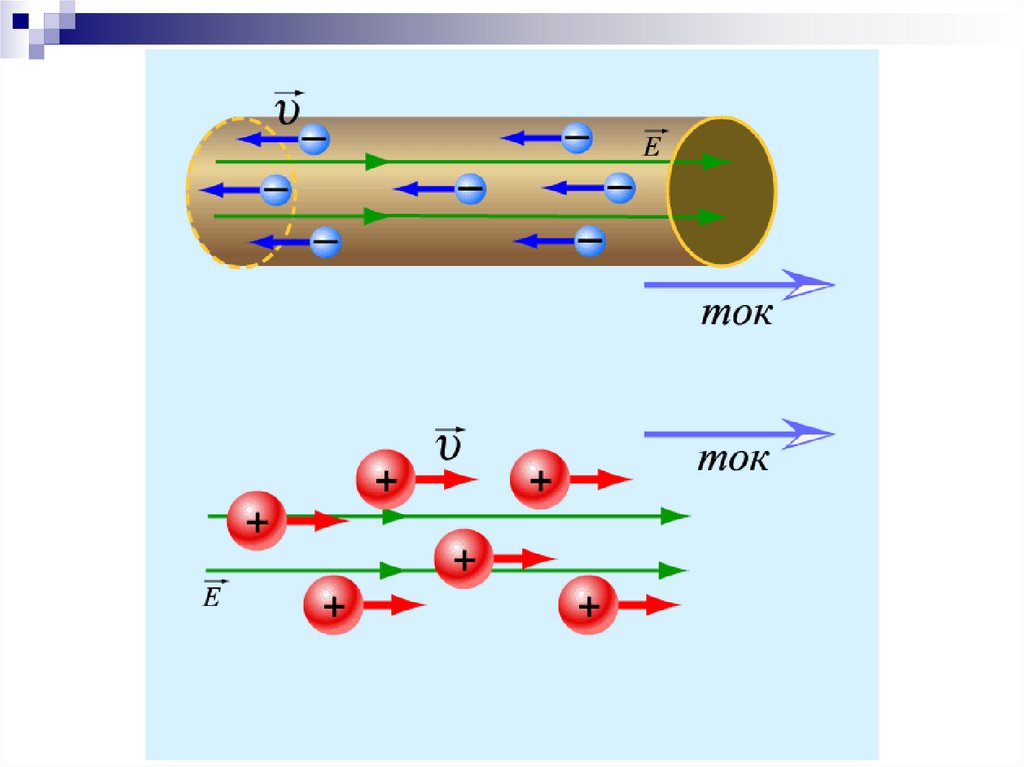

Направление электрического тока: от + к –

10.

в металле:
• электроны движутся от – к +
• ток направлен в сторону, противоположную
направлению движения электронов

11.

Сила тока
Сила тока - физическая величина, равная заряду,
прошедшему через поперечное сечение проводника
за единицу времени
Обозначение: I
Единица измерения: 1А (Ампер)
Формула:
q
I
t
Измерительный прибор: амперметр

12.

q
I
t
q I t
q
t
I
I – сила тока (А)
q – Электрический заряд (Кл)
t – время (с)

13.

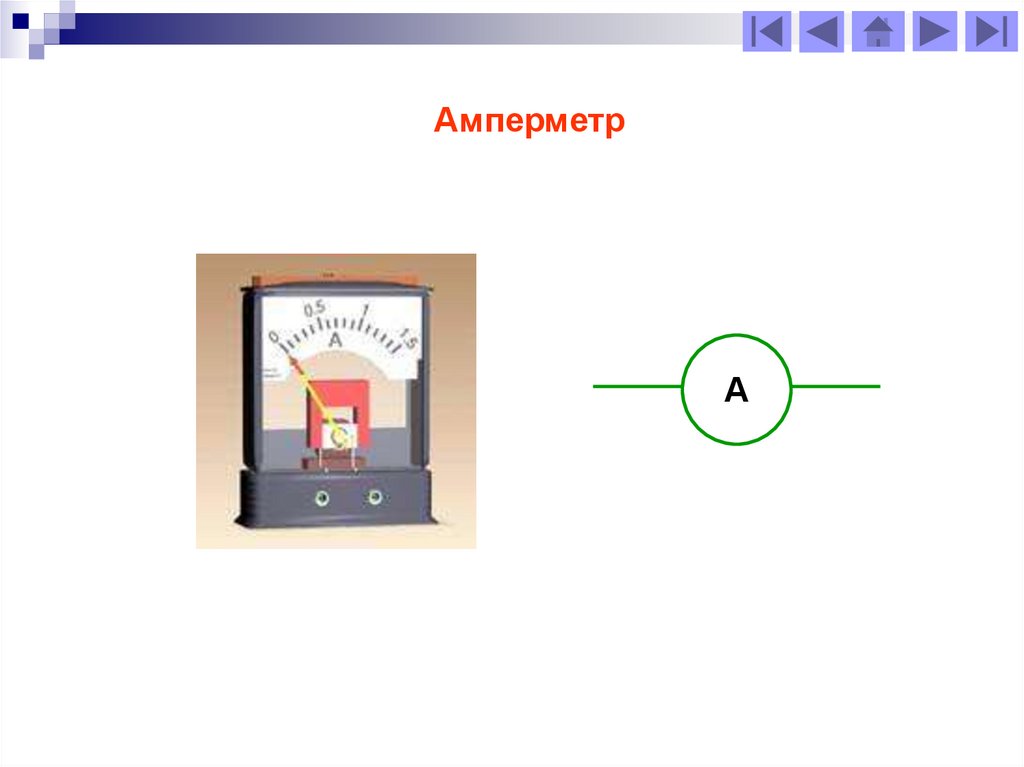

Амперметр
А

14.

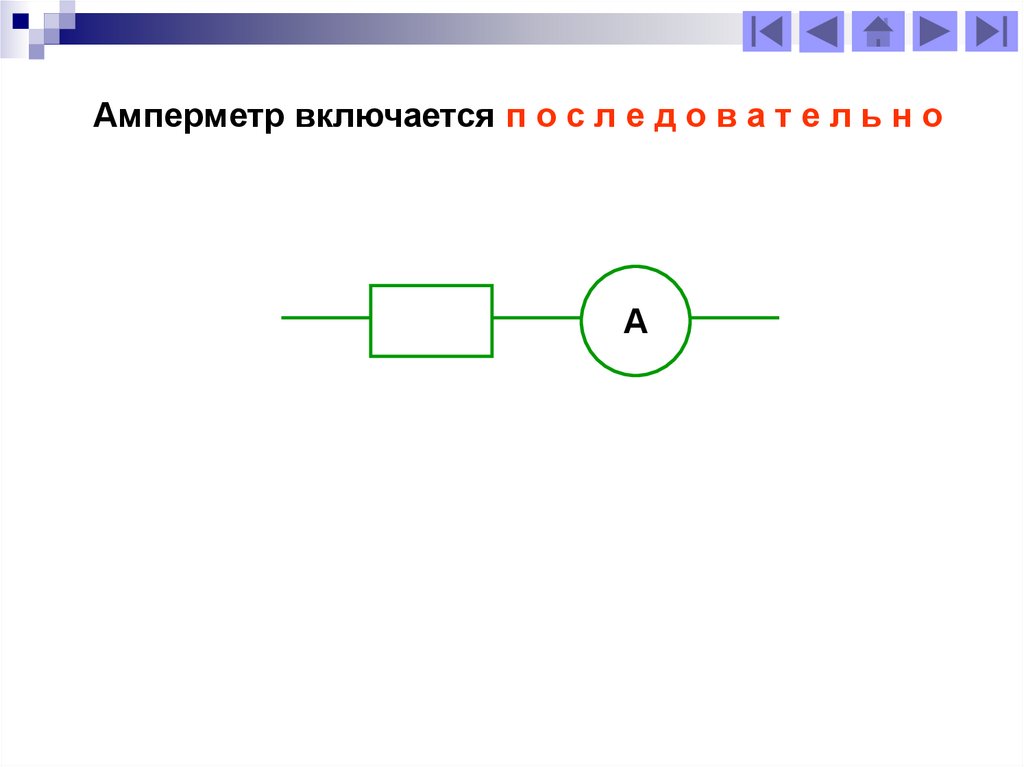

Амперметр включается п о с л е д о в а т е л ь н о
А

15.

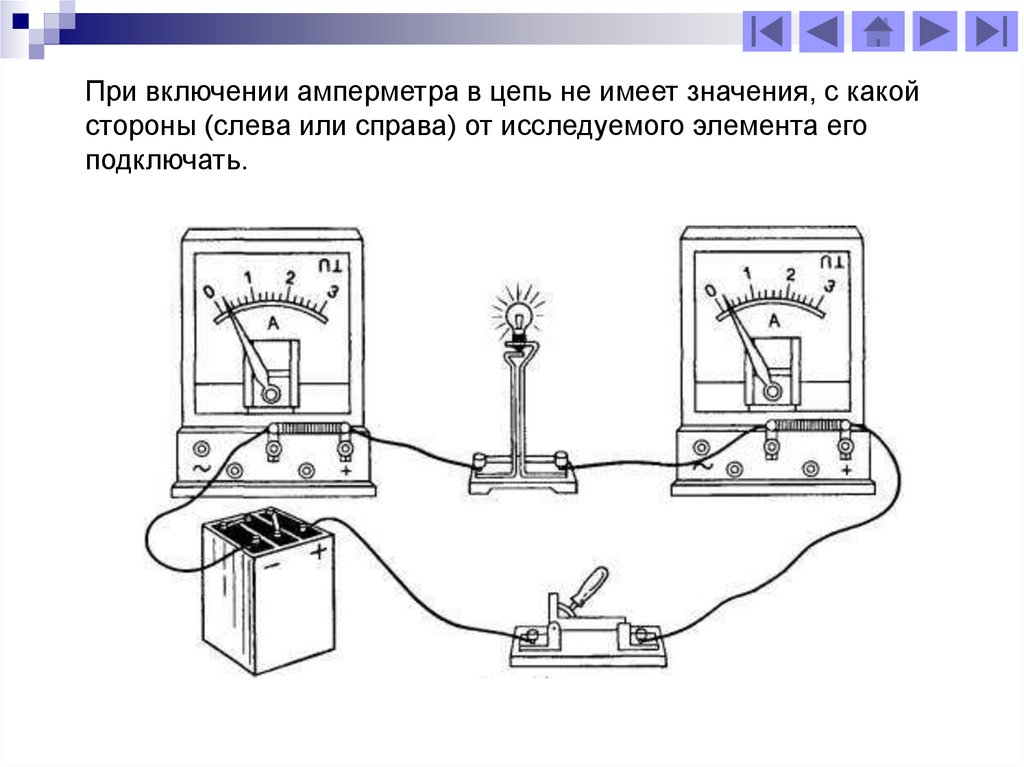

При включении амперметра в цепь не имеет значения, с какой
стороны (слева или справа) от исследуемого элемента его
подключать.

16.

A
U
q
A q U
A
q
U
А – Работа (Дж)
q – Электрический заряд (Кл)
U – Напряжение (В)

17.

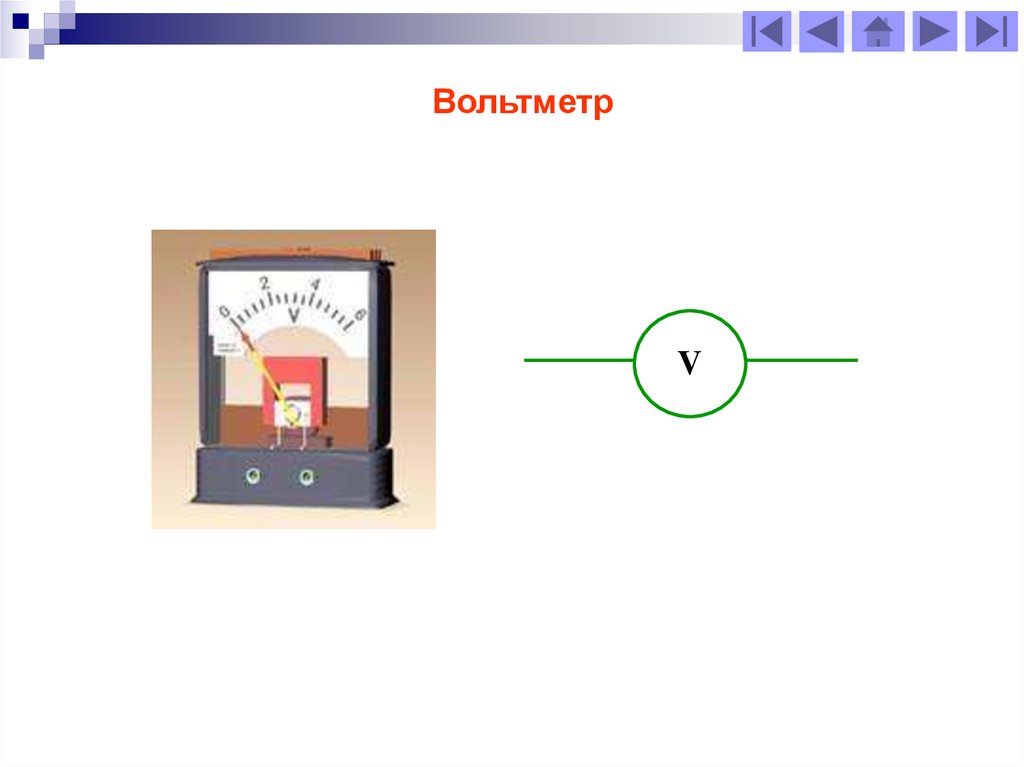

Вольтметр
V

18.

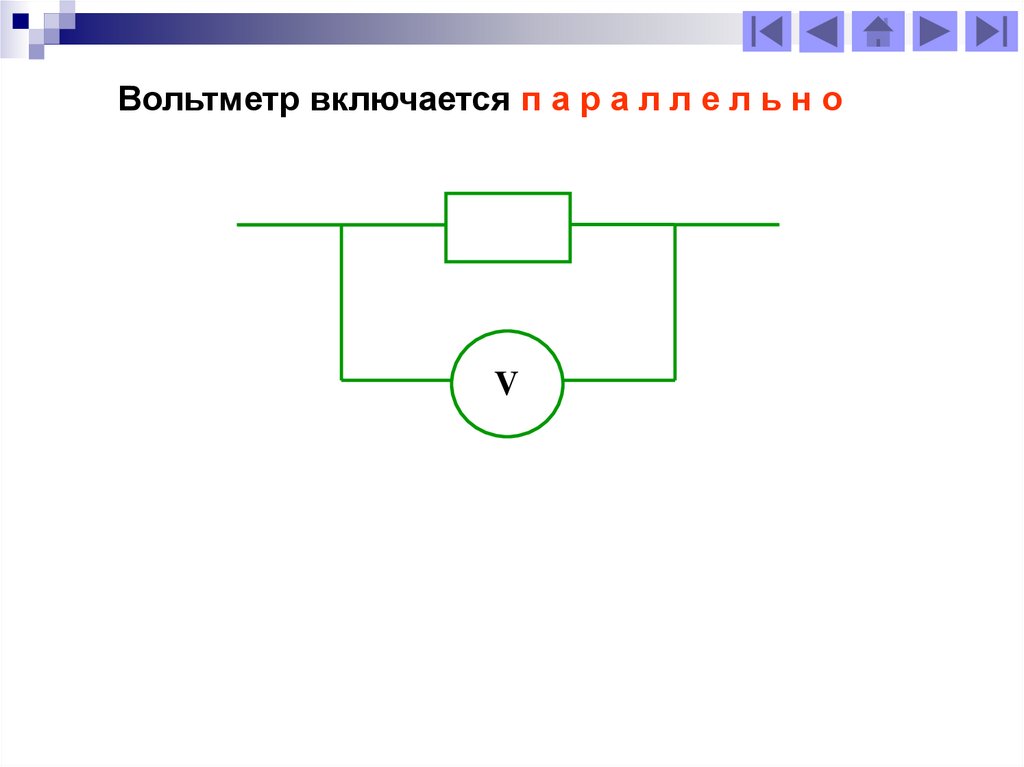

Вольтметр включается п а р а л л е л ь н о
V

19.

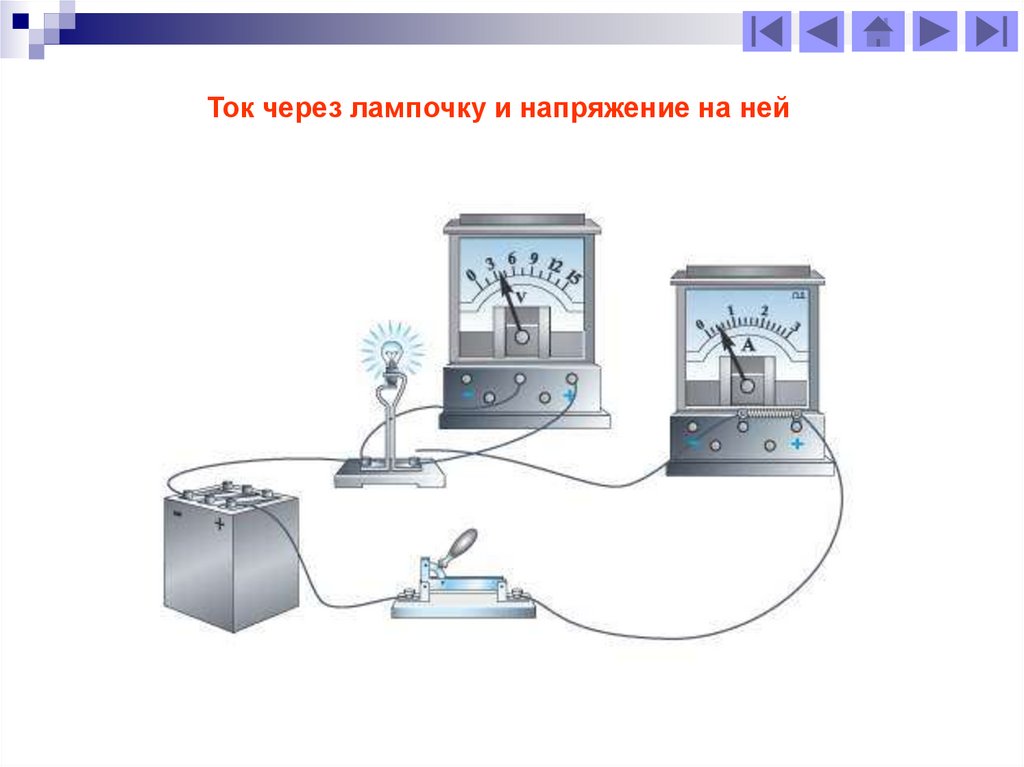

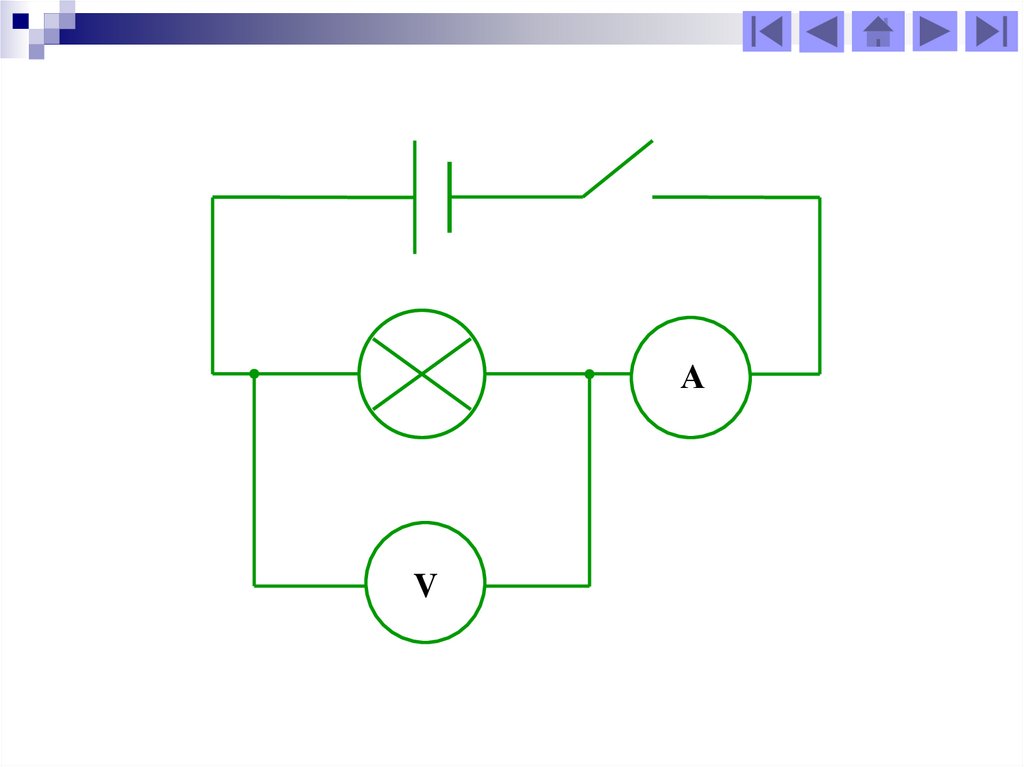

Ток через лампочку и напряжение на ней

20.

А
V

21.

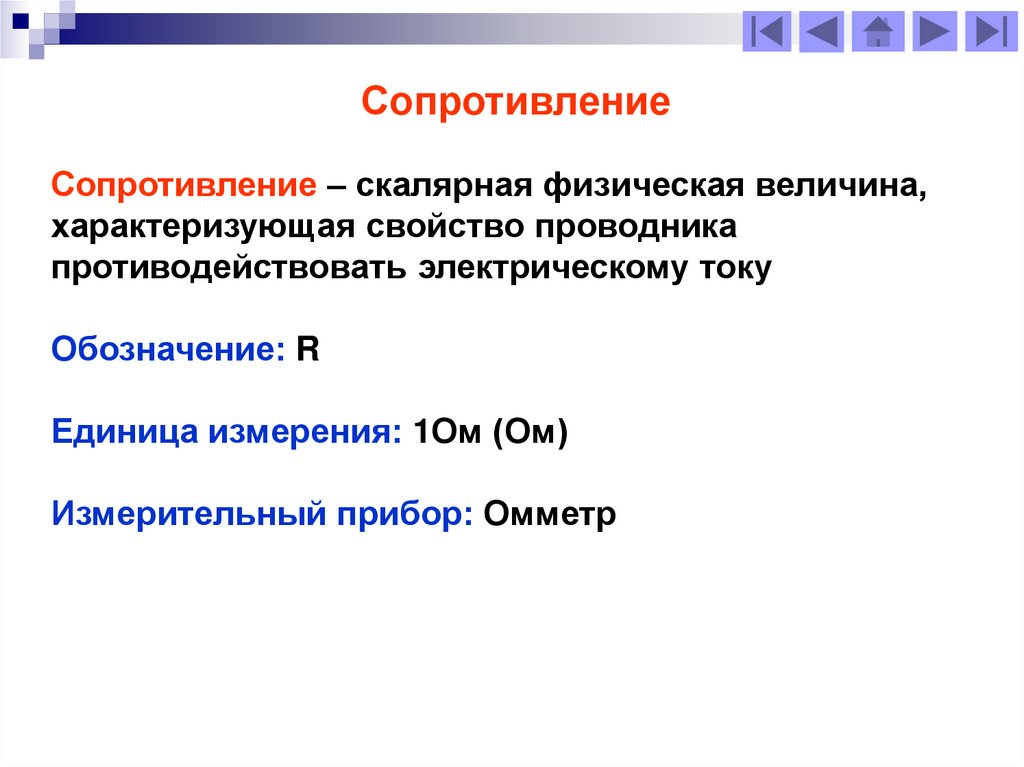

Сопротивление
Сопротивление – скалярная физическая величина,
характеризующая свойство проводника
противодействовать электрическому току
Обозначение: R
Единица измерения: 1Ом (Ом)
Измерительный прибор: Омметр

22.

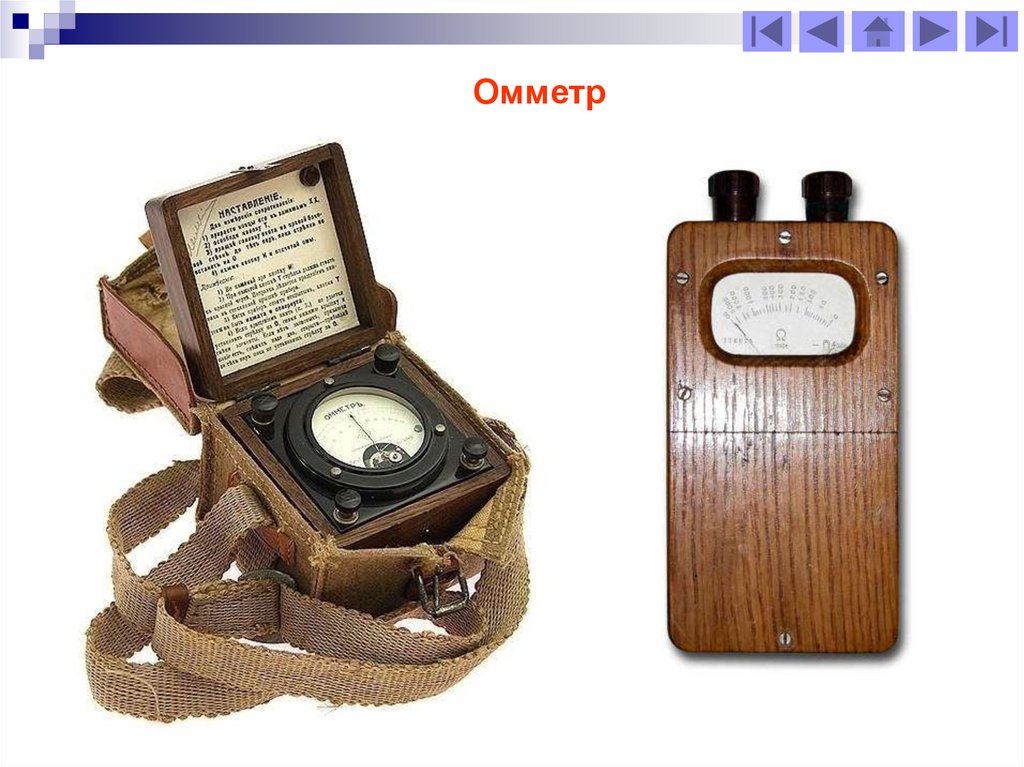

Омметр

23.

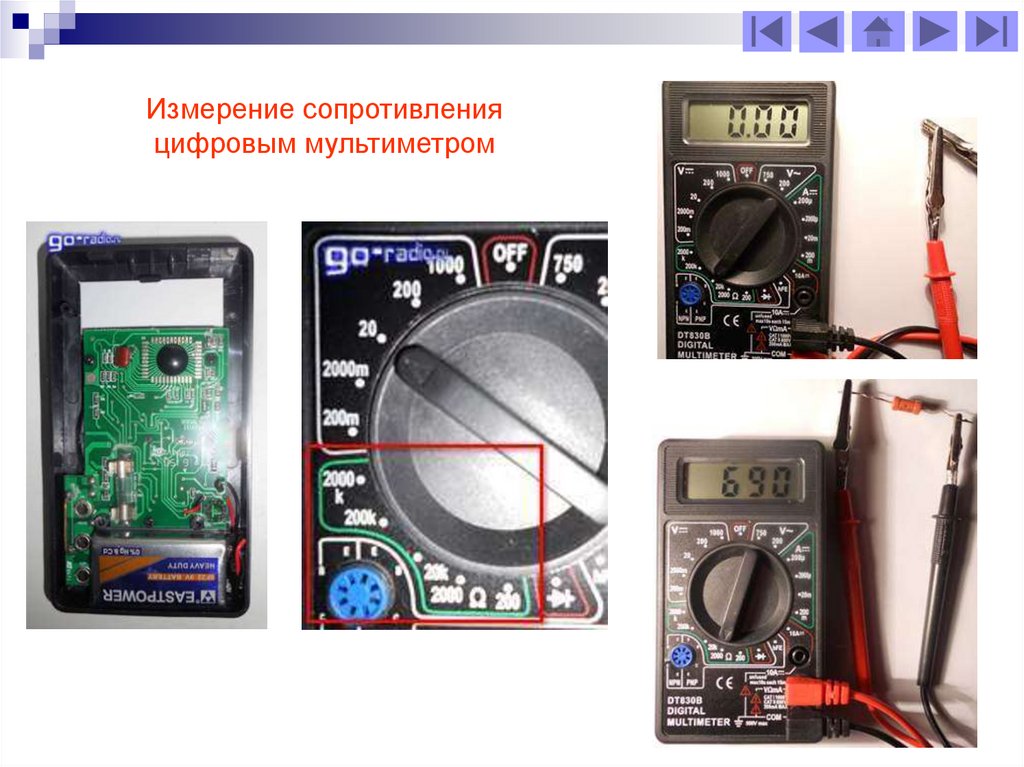

Измерение сопротивления
цифровым мультиметром

24.

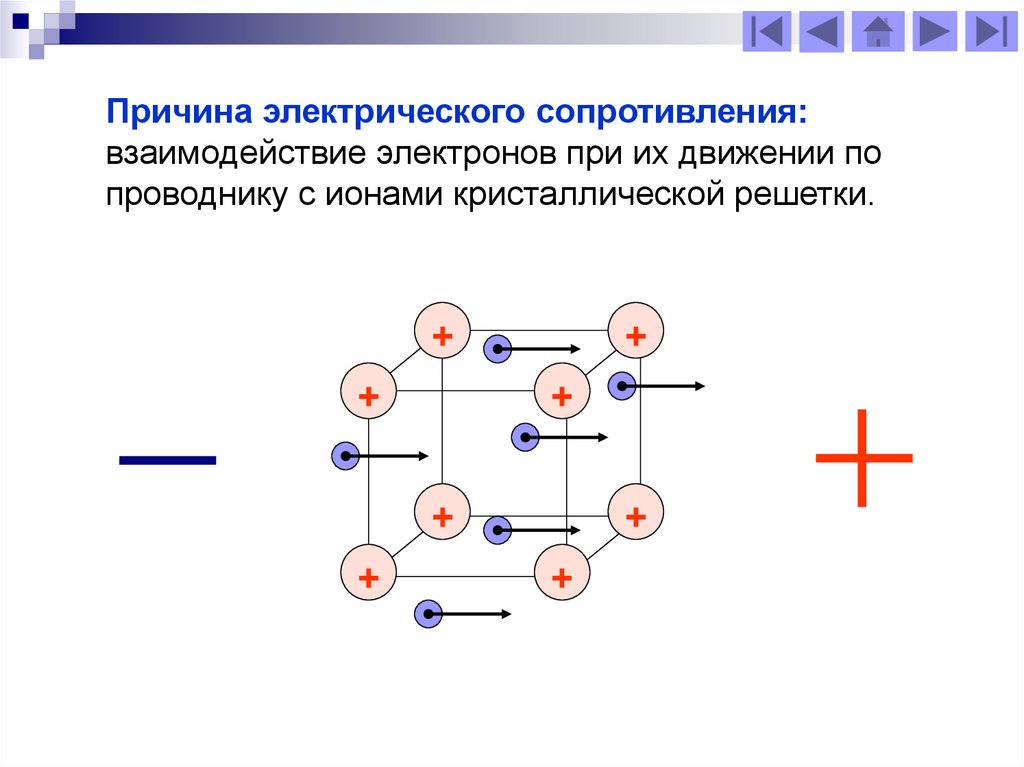

Причина электрического сопротивления:
взаимодействие электронов при их движении по
проводнику с ионами кристаллической решетки.
+
+
+
+
+
+
+
+

25.

Направленному движению электронов мешают их столкновения с
колеблющимися тяжелыми и большими ионами кристаллической
решетки. Это и создает сопротивление движению электронов —
вызывает электрическое сопротивление металла.

26.

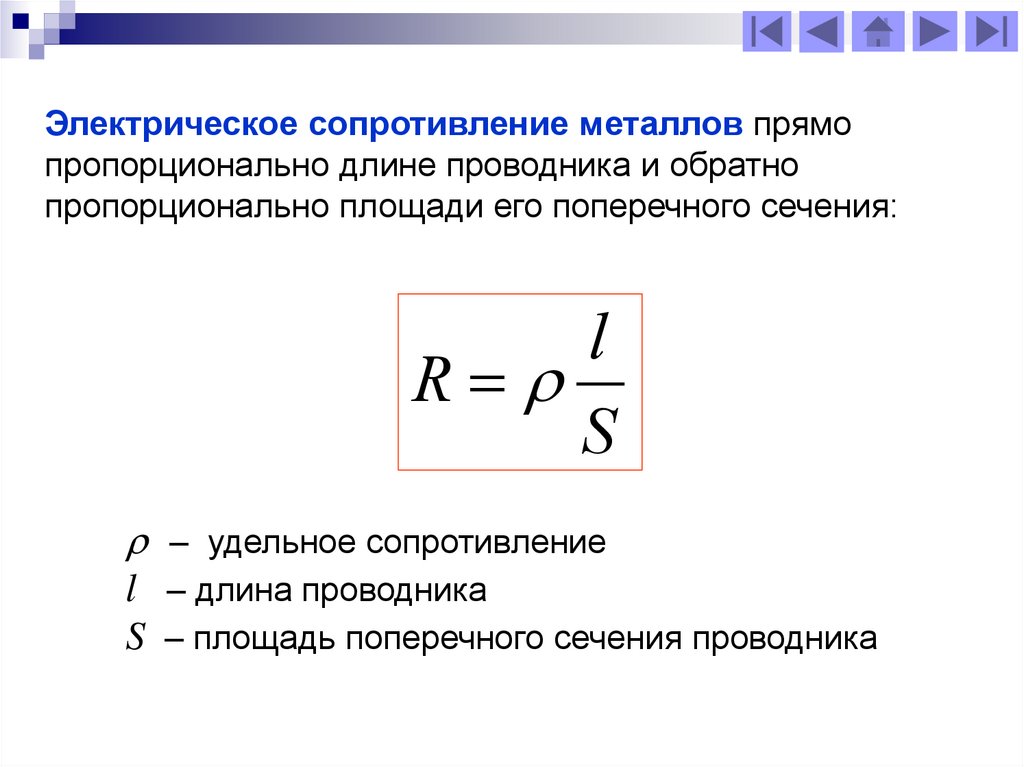

Электрическое сопротивление металлов прямо
пропорционально длине проводника и обратно
пропорционально площади его поперечного сечения:
l
R
S
– удельное сопротивление
l – длина проводника
S – площадь поперечного сечения проводника

27.

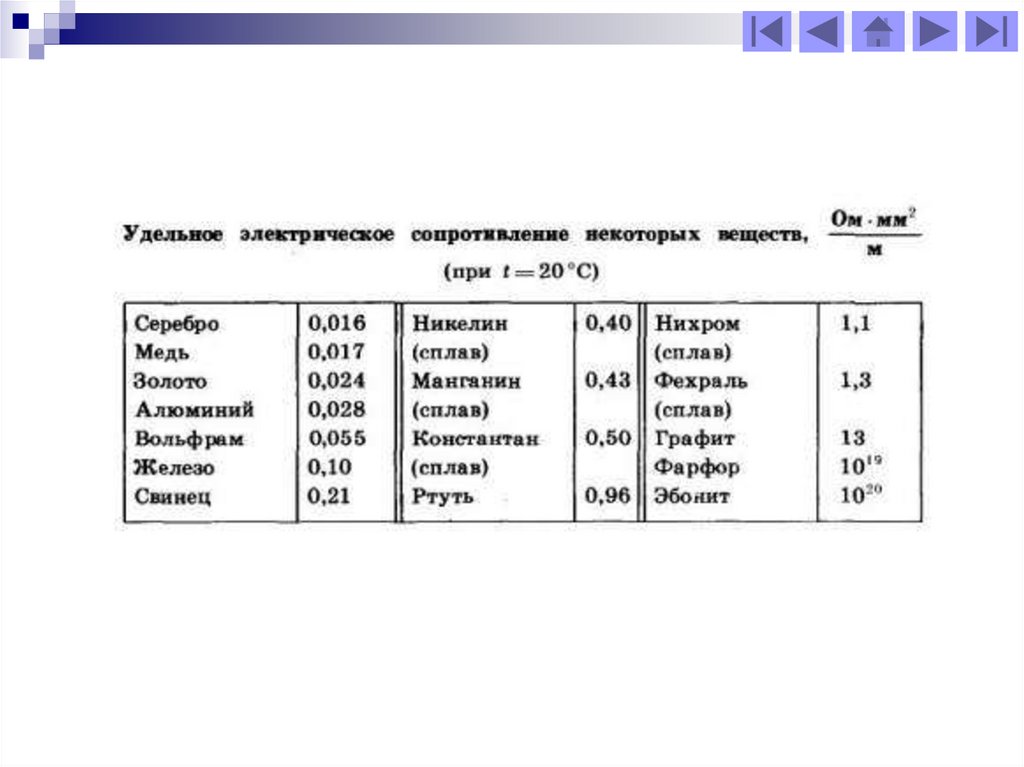

Удельное сопротивление – скалярная физическая
величина, численно равная сопротивлению
цилиндрического проводника единичной длины и
единичной площади поперечного сечения
Зависит от вещества и его состояния (температуры)
Единица измерения: 1 Ом м

28.

29.

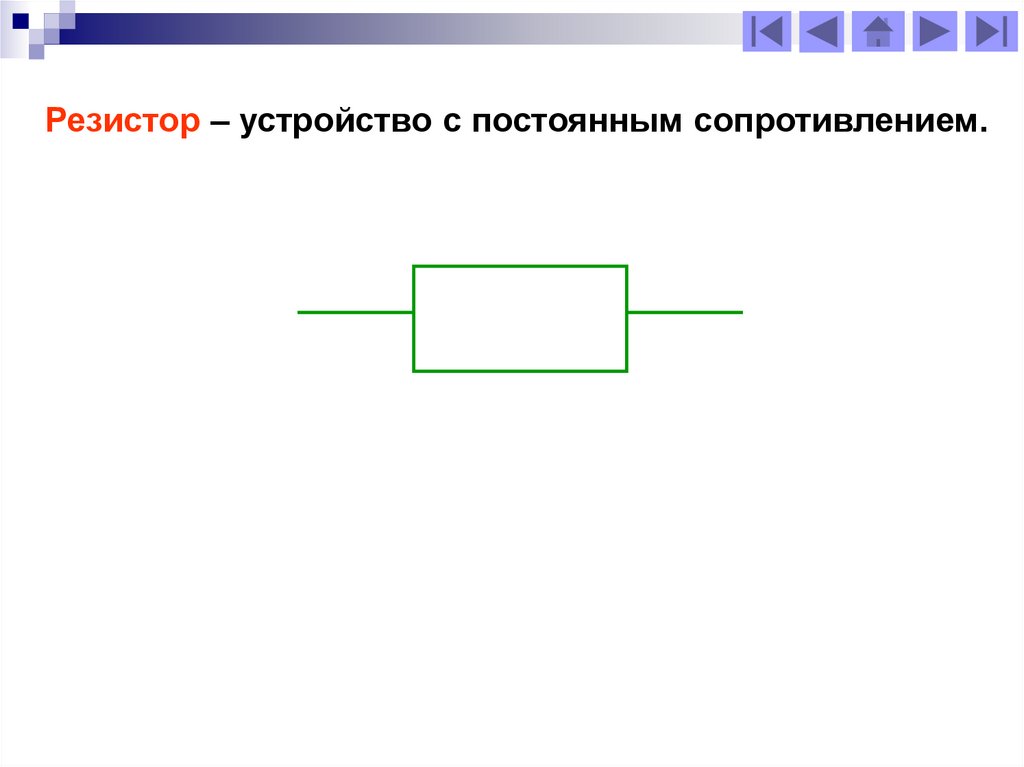

Резистор – устройство с постоянным сопротивлением.

30.

31.

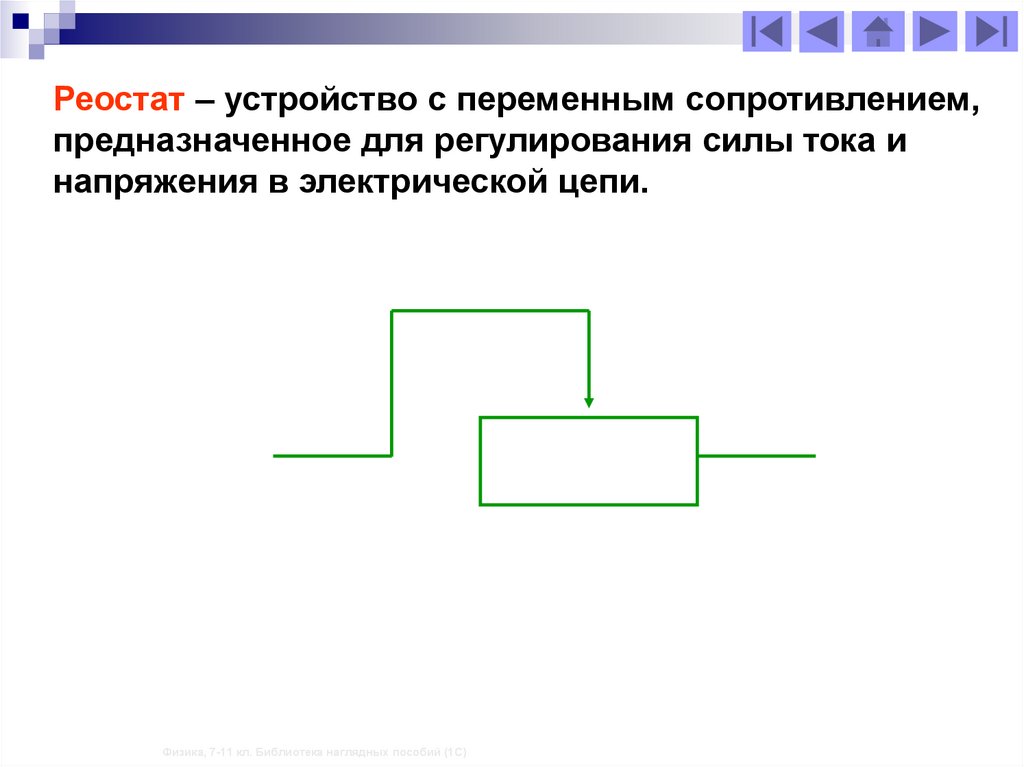

Реостат – устройство с переменным сопротивлением,
предназначенное для регулирования силы тока и
напряжения в электрической цепи.
Физика, 7-11 кл. Библиотека наглядных пособий (1С)

32.

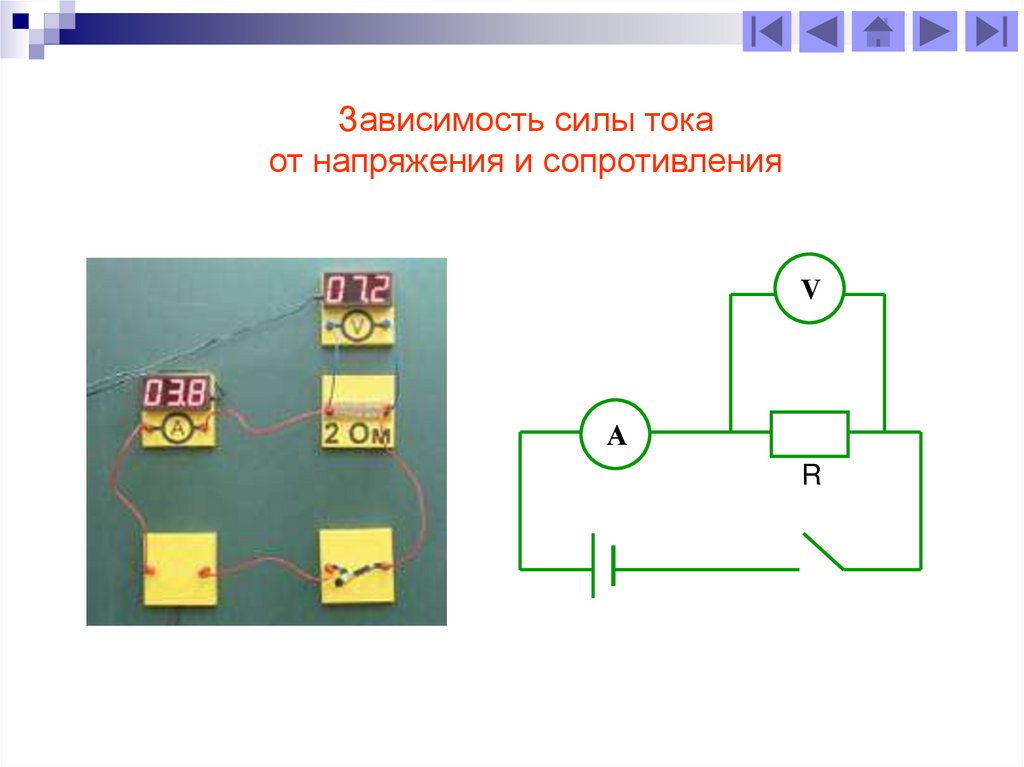

Зависимость силы тока
от напряжения и сопротивления
V
А
R

33.

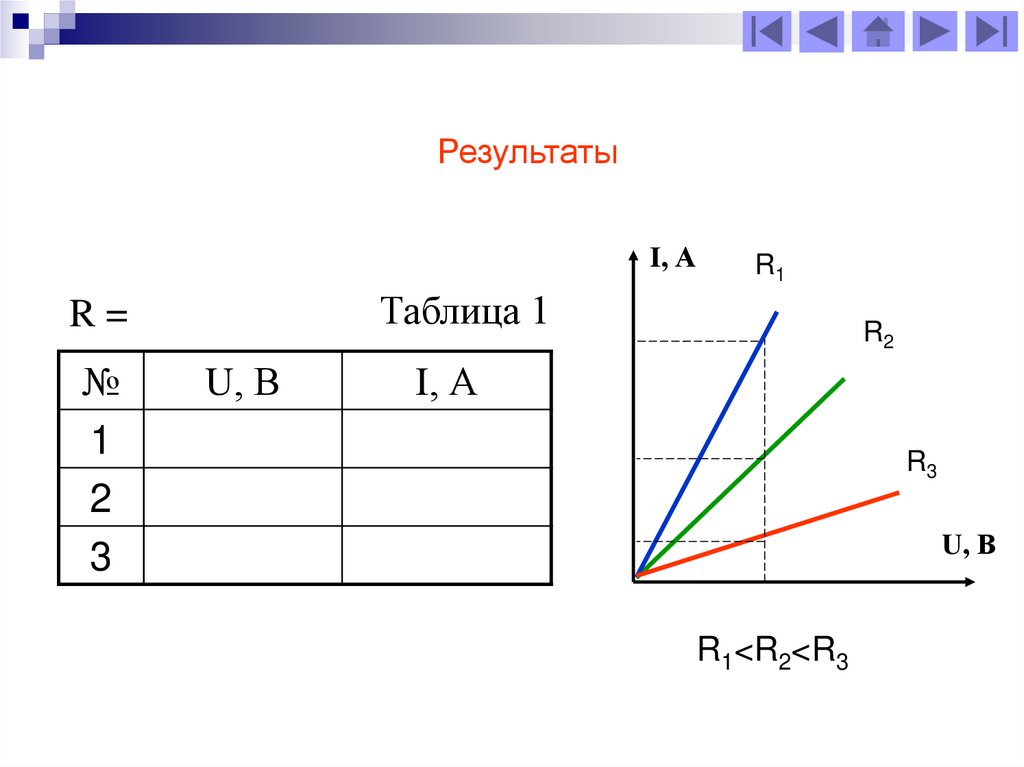

Результаты
I, А
Таблица 1
R=
№
1
2
3
R1
U, В
R2
I, А
R3
U, В
R1<R2<R3

34.

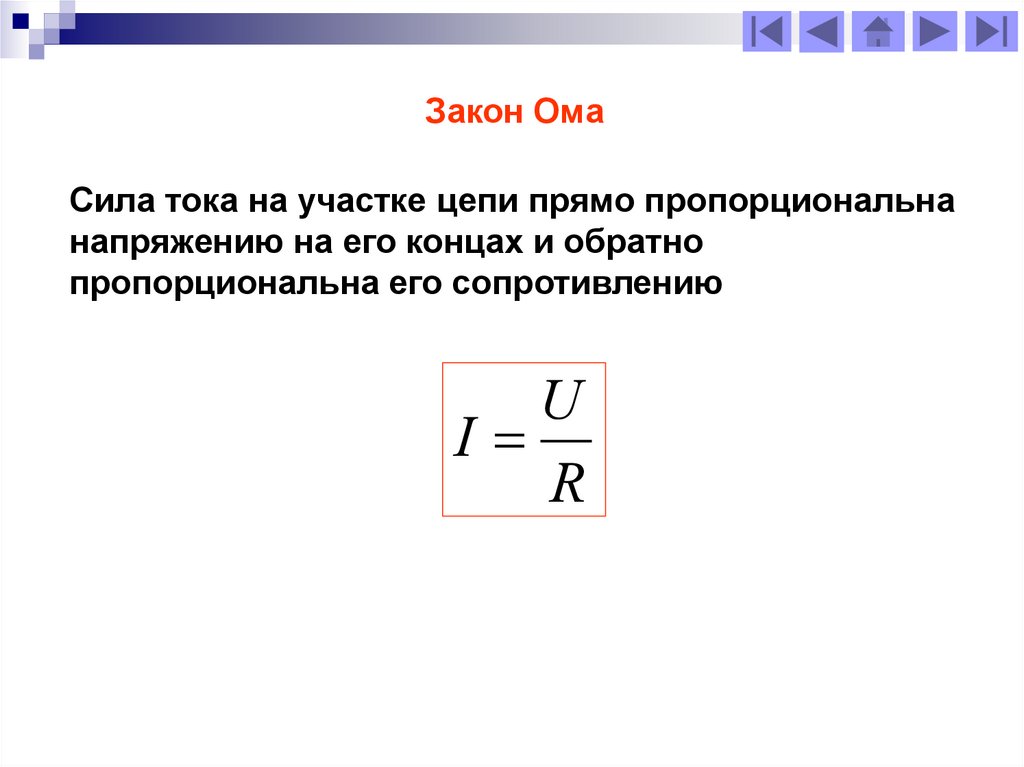

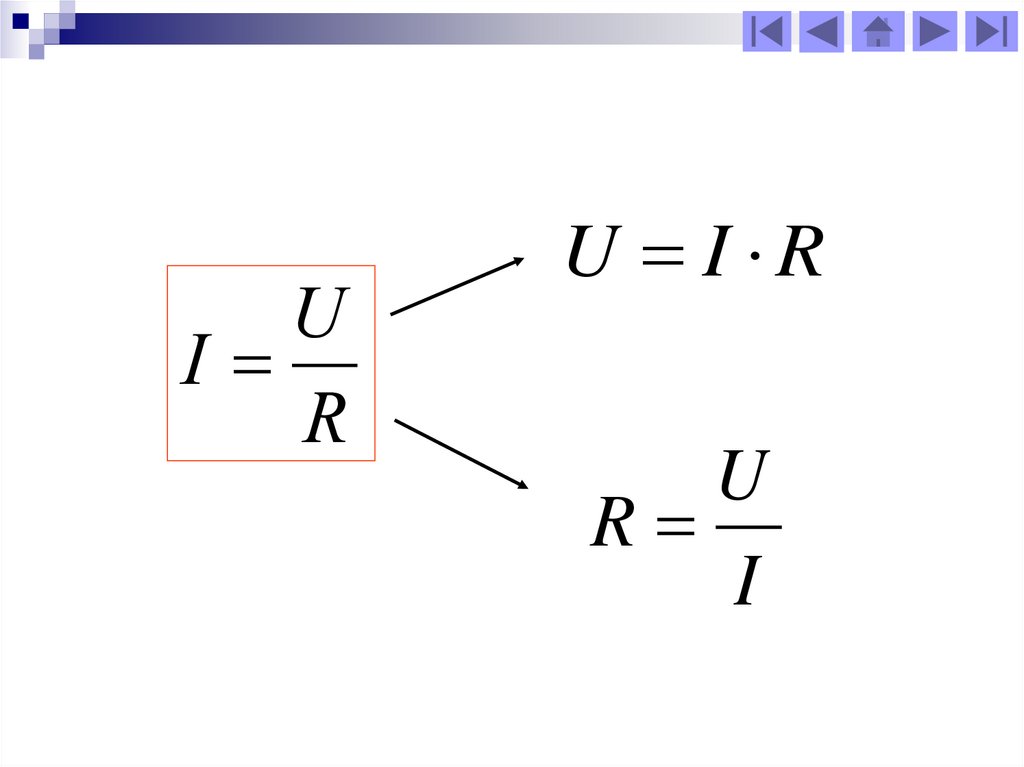

Закон Ома
Сила тока на участке цепи прямо пропорциональна
напряжению на его концах и обратно
пропорциональна его сопротивлению
U
I
R

35.

U
I
R
U I R
U
R
I

36.

Закон Ома наглядно

37.

Ампер Андре Мари
1775-1836
Алесандро Вольта
1745 - 1827
Георг Ом
1787 - 1854
