Изображения, даваемые линзой

1.

Изображения,
даваемые линзой

2.

Повторим и вспомним:
- что такое линзы;
- что такое оптическая ось и оптический центр линзы;
- что такое оптическая сила линзы и какова ее единица измерения.
Мы узнаем:
- как вид изображения и его положение зависят от взаимного
расположения предмета и линзы.

3.

С помощью линз можно не только собирать или рассеивать лучи света,
но и получать различные изображения предмета.
С помощью собирающей линзы попытаемся получить изображение
светящейся лампочки или свечи.

4.

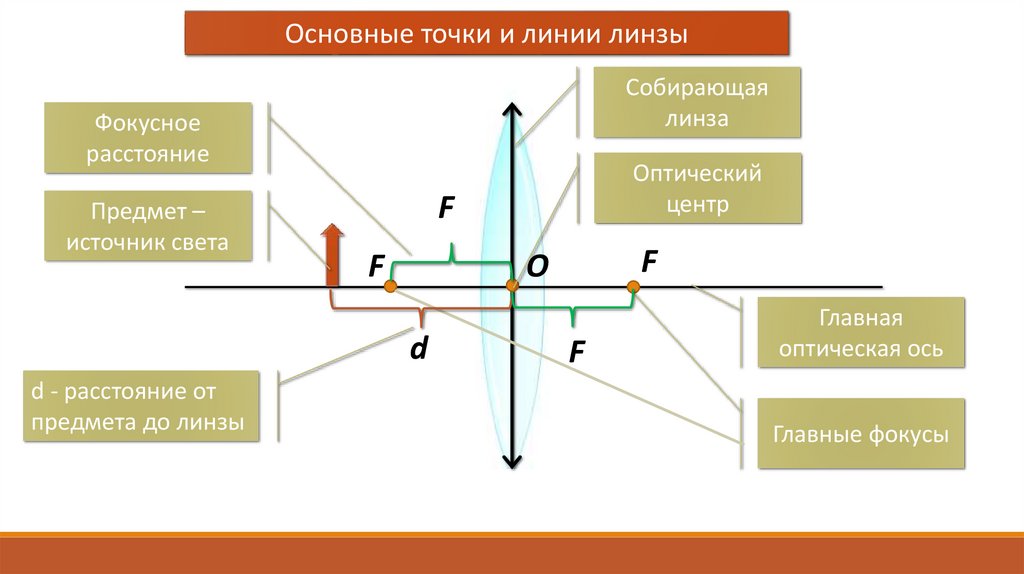

Основные точки и линии линзы
Собирающая
линза
Фокусное
расстояние
Предмет –
источник света
F
F
F
O
d
d - расстояние от
предмета до линзы
Оптический
центр
F
Главная
оптическая ось
Главные фокусы

5.

Для
построения точки
достаточноизображения
всего двух лучей.

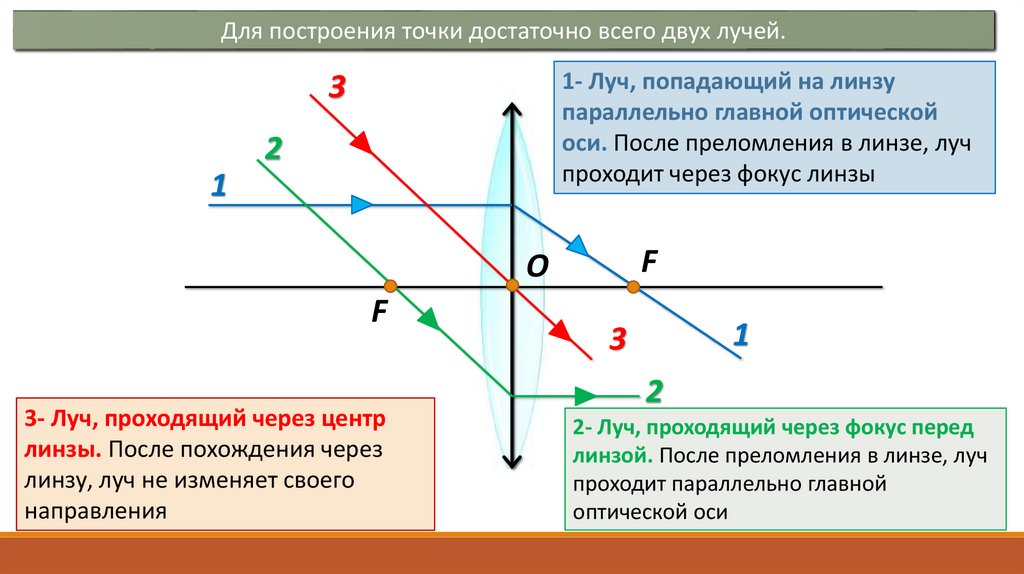

Характерные лучи,
используемые
для построения
в собирающей линзе
1- Луч, попадающий на линзу
параллельно главной оптической
оси. После преломления в линзе, луч
проходит через фокус линзы
3
2
1
F
O
F
3- Луч, проходящий через центр
линзы. После похождения через
линзу, луч не изменяет своего
направления
1
3
2
2- Луч, проходящий через фокус перед
линзой. После преломления в линзе, луч
проходит параллельно главной
оптической оси

6.

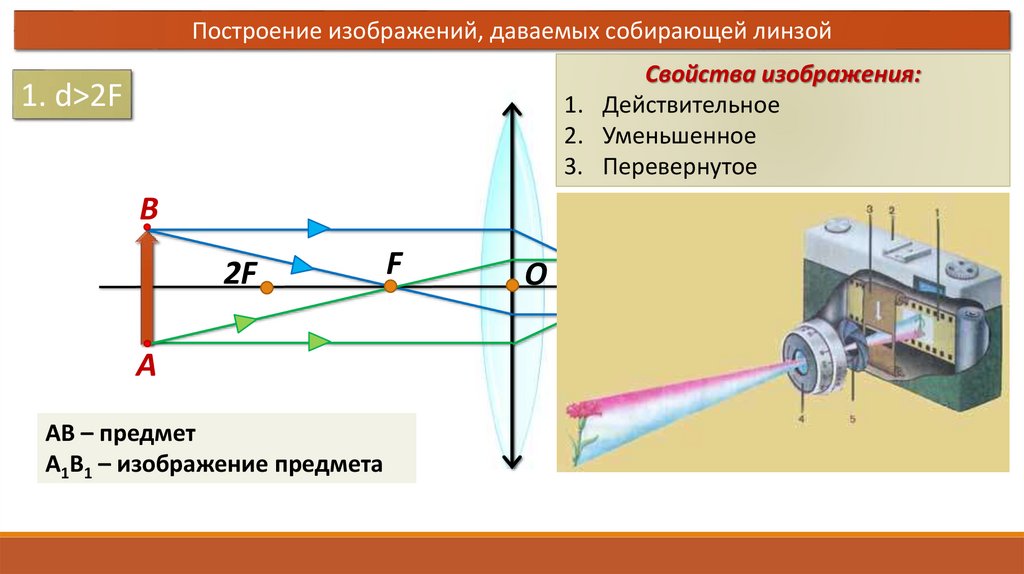

Построение изображений, даваемых собирающей линзой
Свойства изображения:
1. Действительное
2. Уменьшенное
3. Перевернутое
1. d>2F
B
2F
A
AB – предмет
A1B1 – изображение предмета
F
O
F
A1
B1

7.

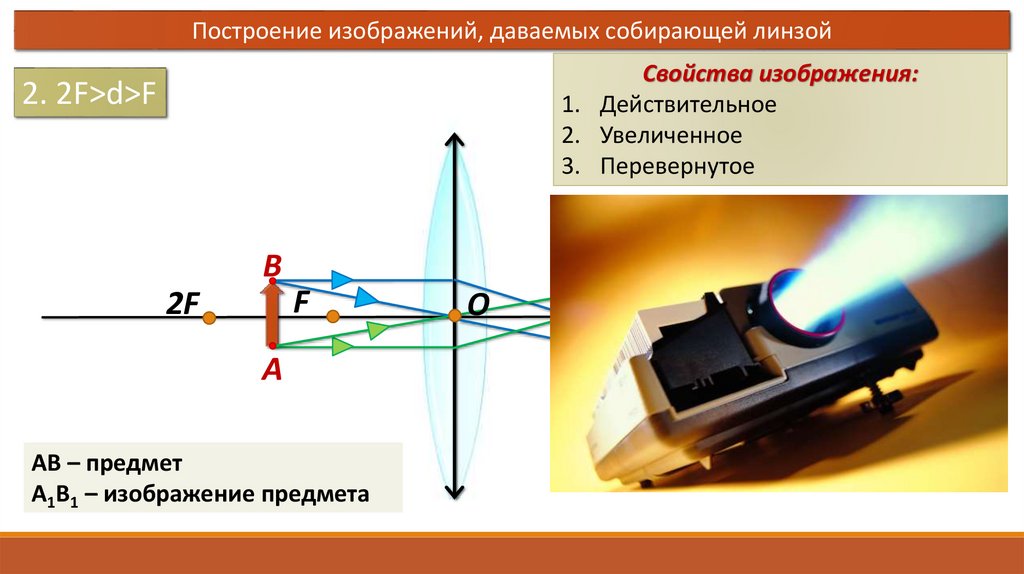

Построение изображений, даваемых собирающей линзой
Свойства изображения:
1. Действительное
2. Увеличенное
3. Перевернутое
2. 2F>d>F
A1
B
F
2F
O
F
A
B1
AB – предмет
A1B1 – изображение предмета

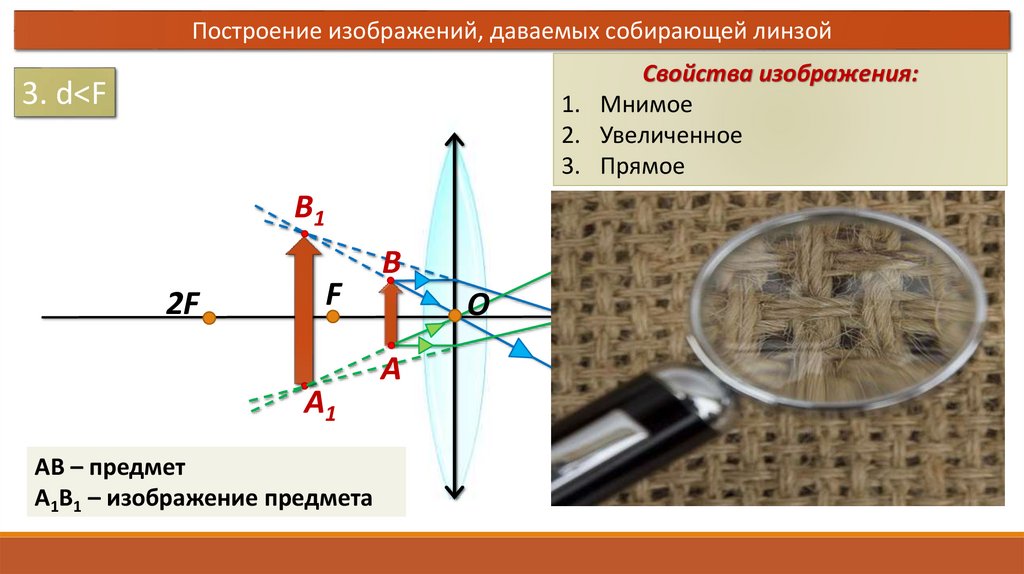

8.

Построение изображений, даваемых собирающей линзой
Свойства изображения:
1. Мнимое
2. Увеличенное
3. Прямое
3. d<F
B1
2F
F
A1
AB – предмет
A1B1 – изображение предмета
B
O
A
F

9.

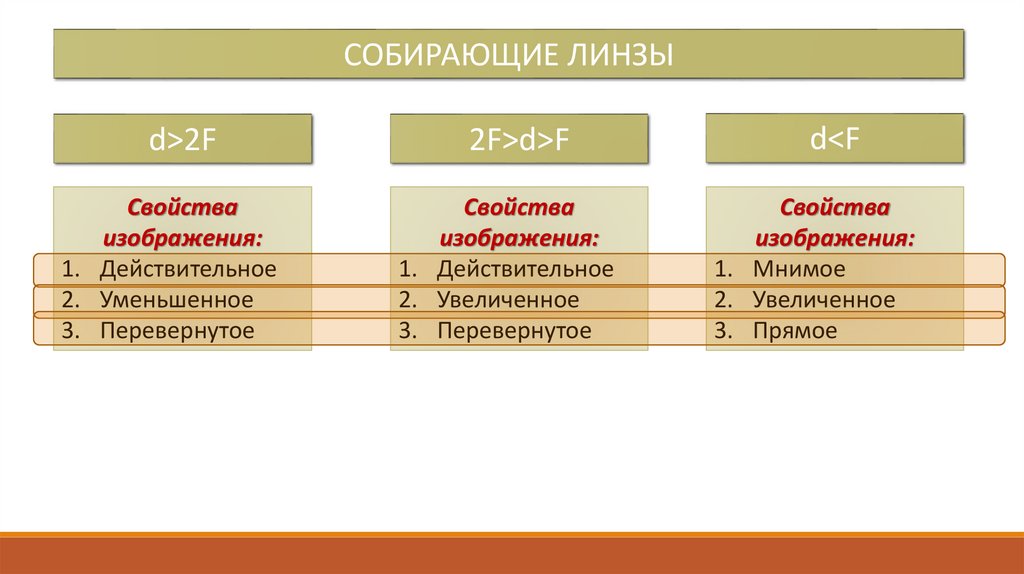

СОБИРАЮЩИЕ ЛИНЗЫ
d>2F
2F>d>F
Свойства
изображения:
1. Действительное
2. Уменьшенное
3. Перевернутое
Свойства
изображения:
1. Действительное
2. Увеличенное
3. Перевернутое
d<F
Свойства
изображения:
1. Мнимое
2. Увеличенное
3. Прямое

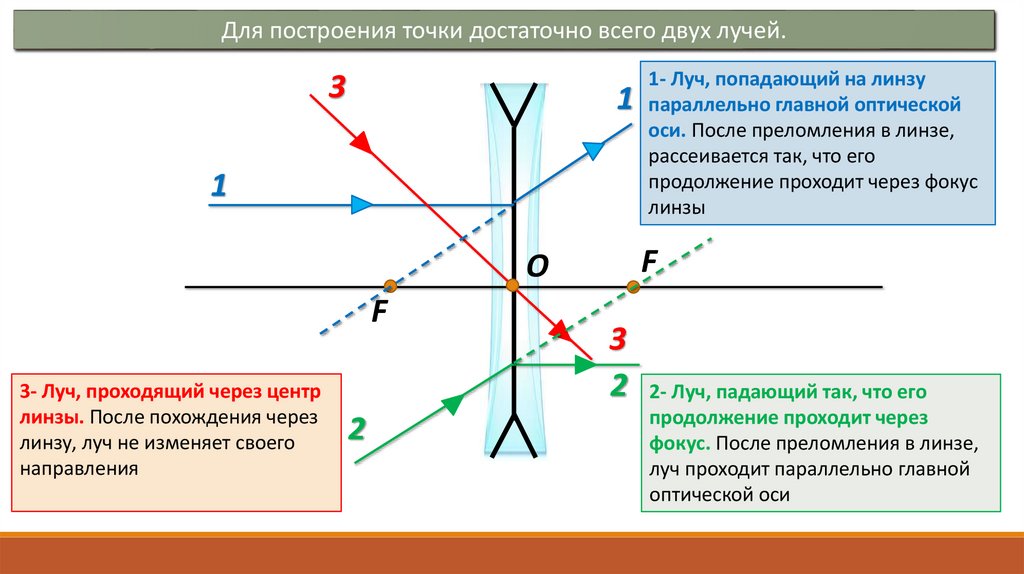

10.

построения для
точки
достаточно
всего двух лучей.
Характерные лучи,Для
используемые
построения
изображения
в рассеивающей линзе
1- Луч, попадающий на линзу
1 параллельно главной оптической
оси. После преломления в линзе,
рассеивается так, что его
продолжение проходит через фокус
линзы
3
1
O
F
3- Луч, проходящий через центр
линзы. После похождения через
линзу, луч не изменяет своего
направления
2
F
3
2 2- Луч, падающий так, что его
продолжение проходит через
фокус. После преломления в линзе,
луч проходит параллельно главной
оптической оси

11.

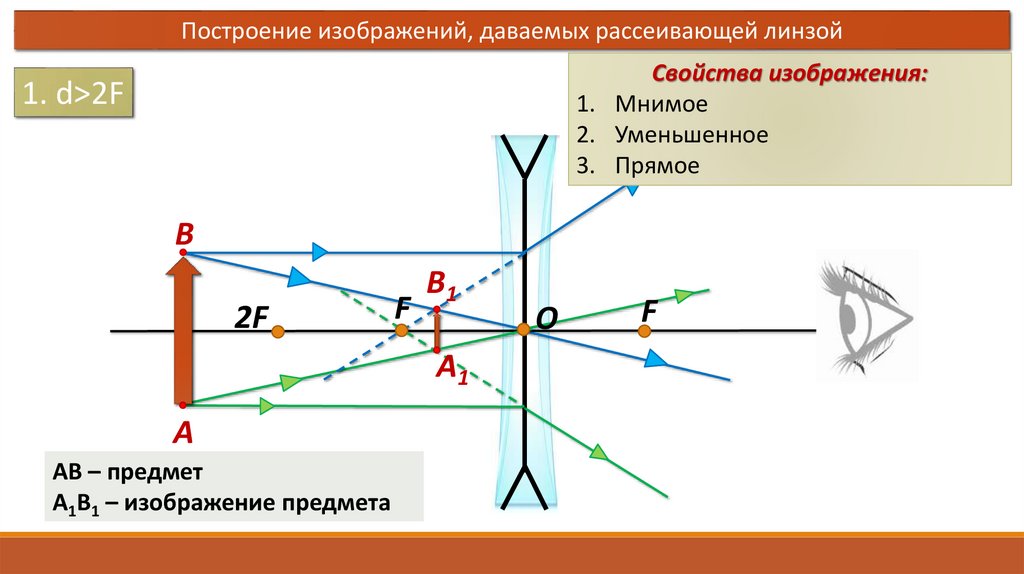

Построение изображений, даваемых рассеивающей линзой
Свойства изображения:
1. Мнимое
2. Уменьшенное
3. Прямое
1. d>2F
B
2F
F
B1
A1
A
AB – предмет
A1B1 – изображение предмета
O
F

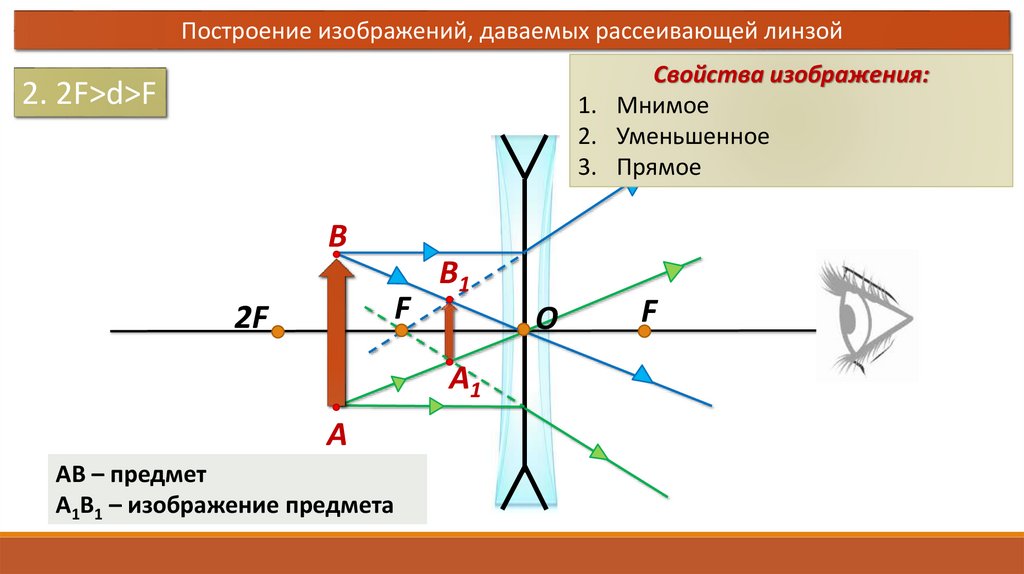

12.

Построение изображений, даваемых рассеивающей линзой
Свойства изображения:
1. Мнимое
2. Уменьшенное
3. Прямое
2. 2F>d>F
B
F
2F
B1
O
A1
A
AB – предмет

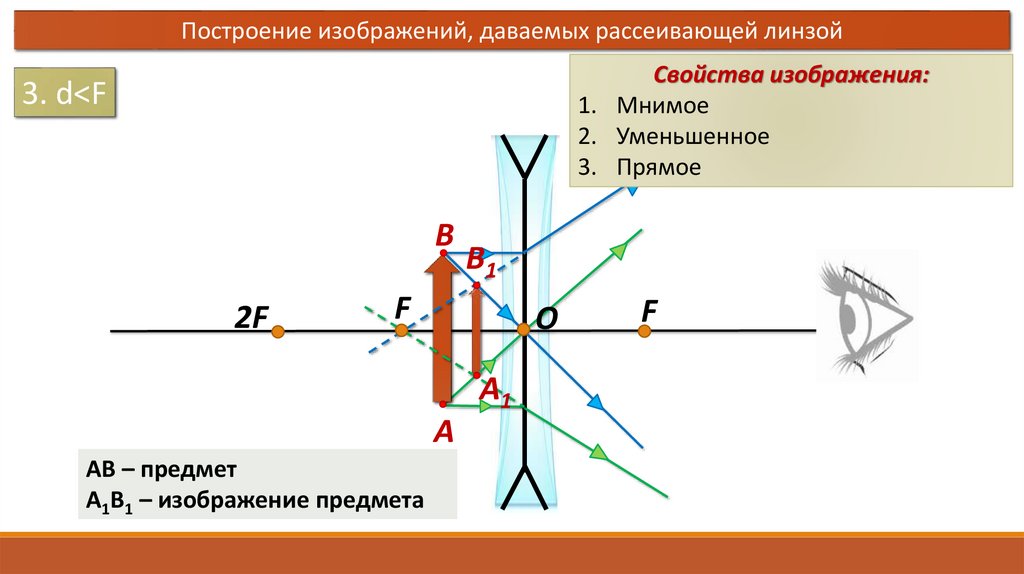

A1B1 – изображение предмета
F

13.

Построение изображений, даваемых рассеивающей линзой
Свойства изображения:
1. Мнимое
2. Уменьшенное
3. Прямое
3. d<F
B
2F
B1
F
O
A1
A
AB – предмет
A1B1 – изображение предмета
F

14.

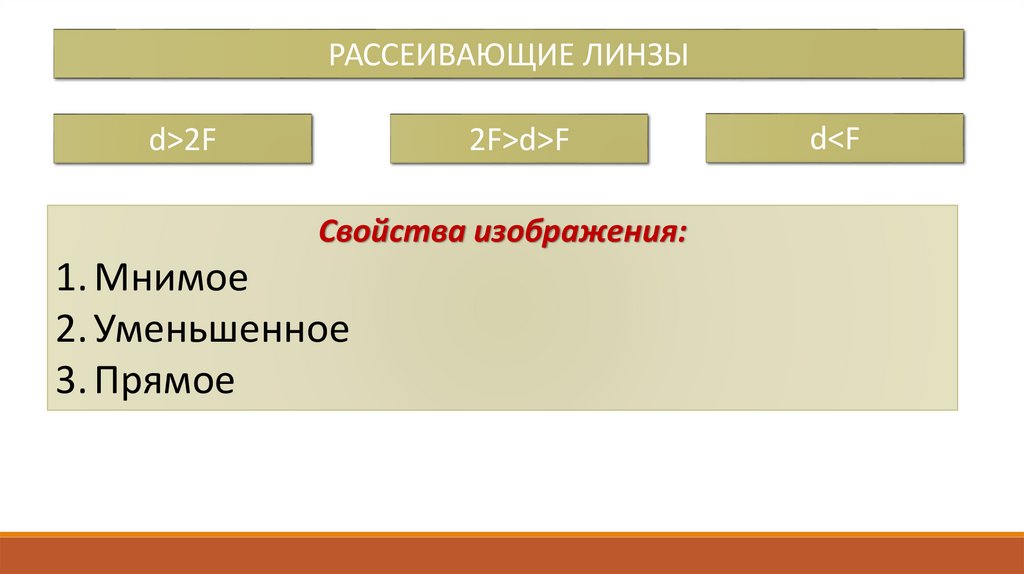

РАССЕИВАЮЩИЕ ЛИНЗЫ
d>2F
2F>d>F
Свойства изображения:
1. Мнимое
2. Уменьшенное
3. Прямое
d<F

15.

Решите задачи

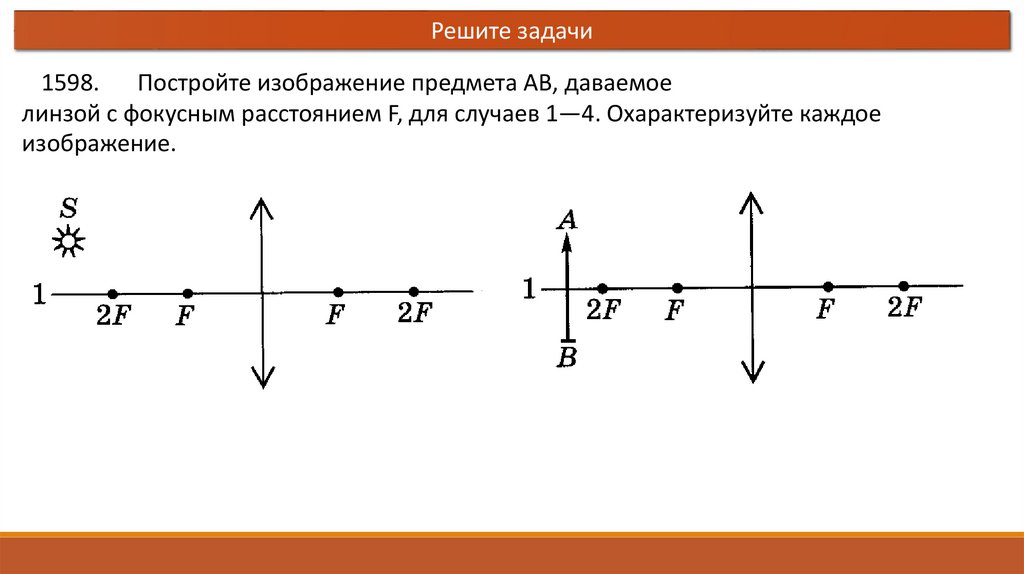

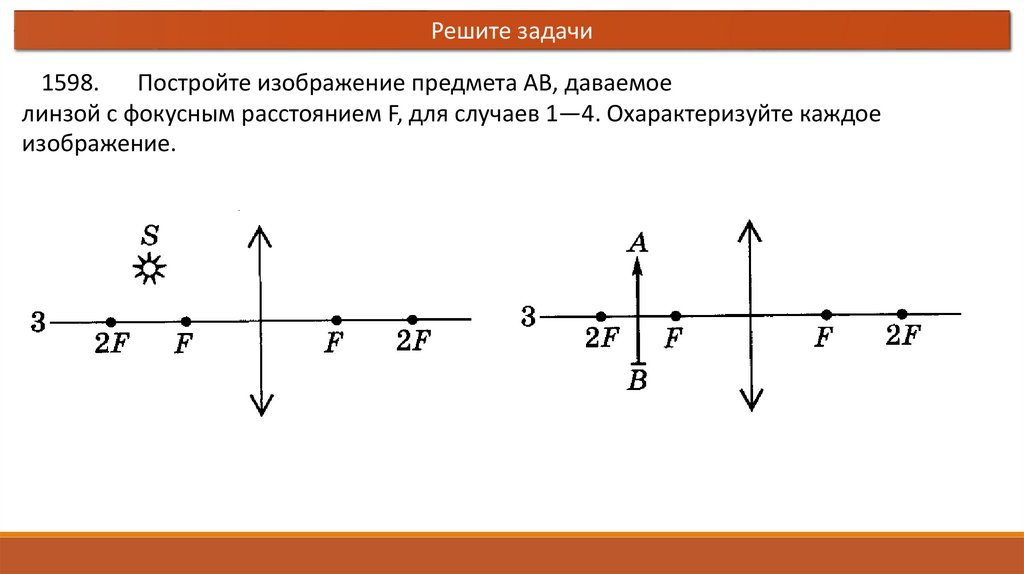

1598. Постройте изображение предмета АВ, даваемое
линзой с фокусным расстоянием F, для случаев 1—4. Охарактеризуйте каждое
изображение.

16.

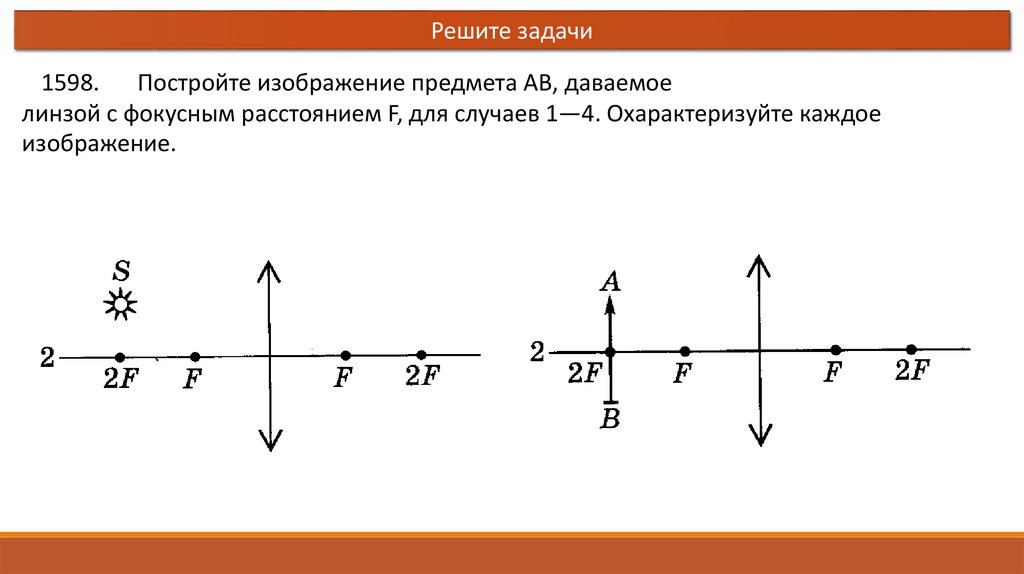

Решите задачи
1598. Постройте изображение предмета АВ, даваемое
линзой с фокусным расстоянием F, для случаев 1—4. Охарактеризуйте каждое
изображение.

17.

Решите задачи
1598. Постройте изображение предмета АВ, даваемое
линзой с фокусным расстоянием F, для случаев 1—4. Охарактеризуйте каждое
изображение.

18.

Решите задачи
1598. Постройте изображение предмета АВ, даваемое
линзой с фокусным расстоянием F, для случаев 1—4. Охарактеризуйте каждое
изображение.

19.

Домашнее задание
§69, Упр. 49
