Разработка фундаментов в курсовом проекте для зданий средней этажности

1.

Разработка фундаментов
в курсовом проекте для зданий
средней этажности

2.

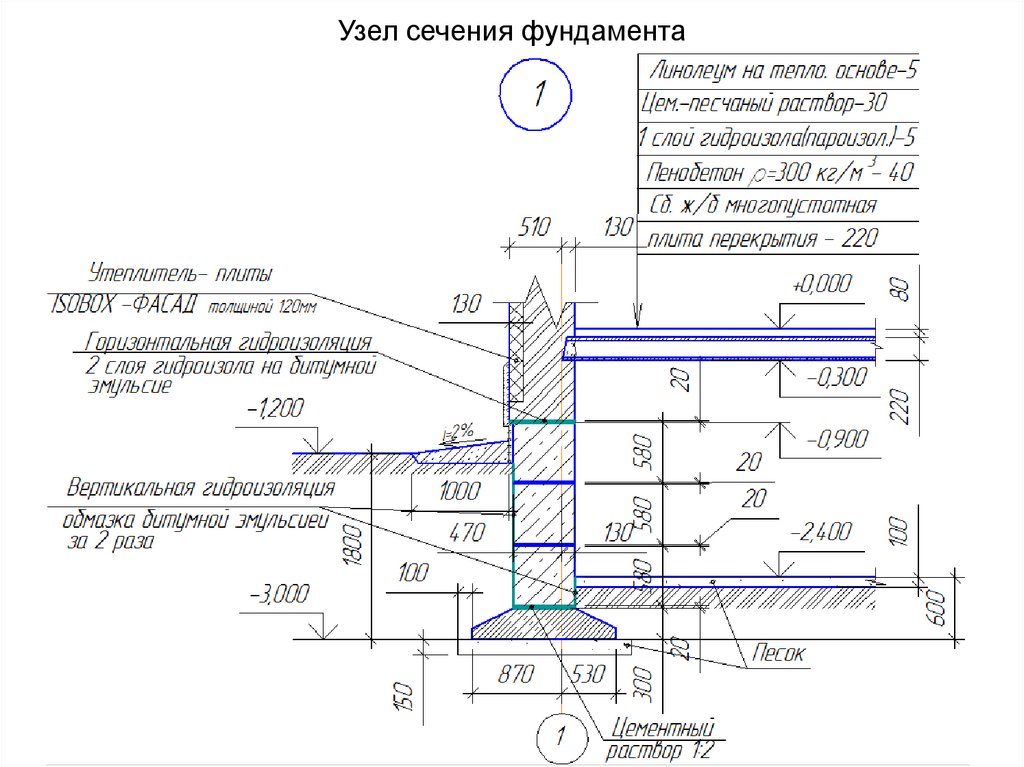

Узел сечения фундамента

3.

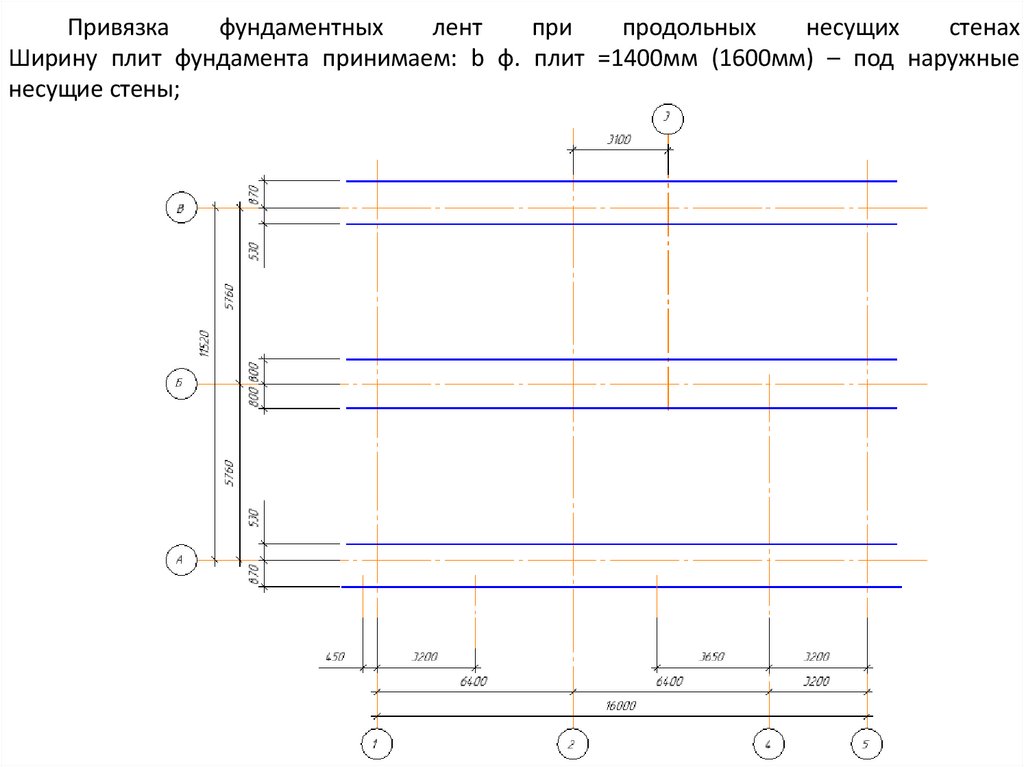

Привязка
фундаментных
лент
при
продольных
несущих
стенах
Ширину плит фундамента принимаем: b ф. плит =1400мм (1600мм) – под наружные
несущие стены;

4.

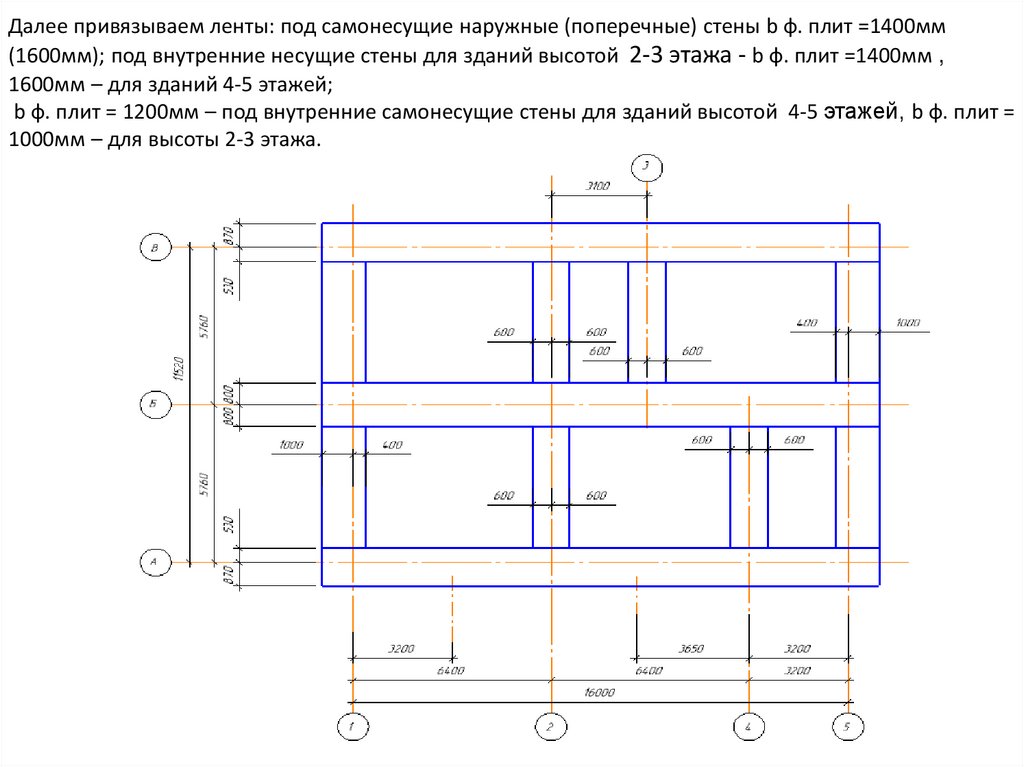

Далее привязываем ленты: под самонесущие наружные (поперечные) стены b ф. плит =1400мм
(1600мм); под внутренние несущие стены для зданий высотой 2-3 этажа - b ф. плит =1400мм ,
1600мм – для зданий 4-5 этажей;
b ф. плит = 1200мм – под внутренние самонесущие стены для зданий высотой 4-5 этажей, b ф. плит =
1000мм – для высоты 2-3 этажа.

5.

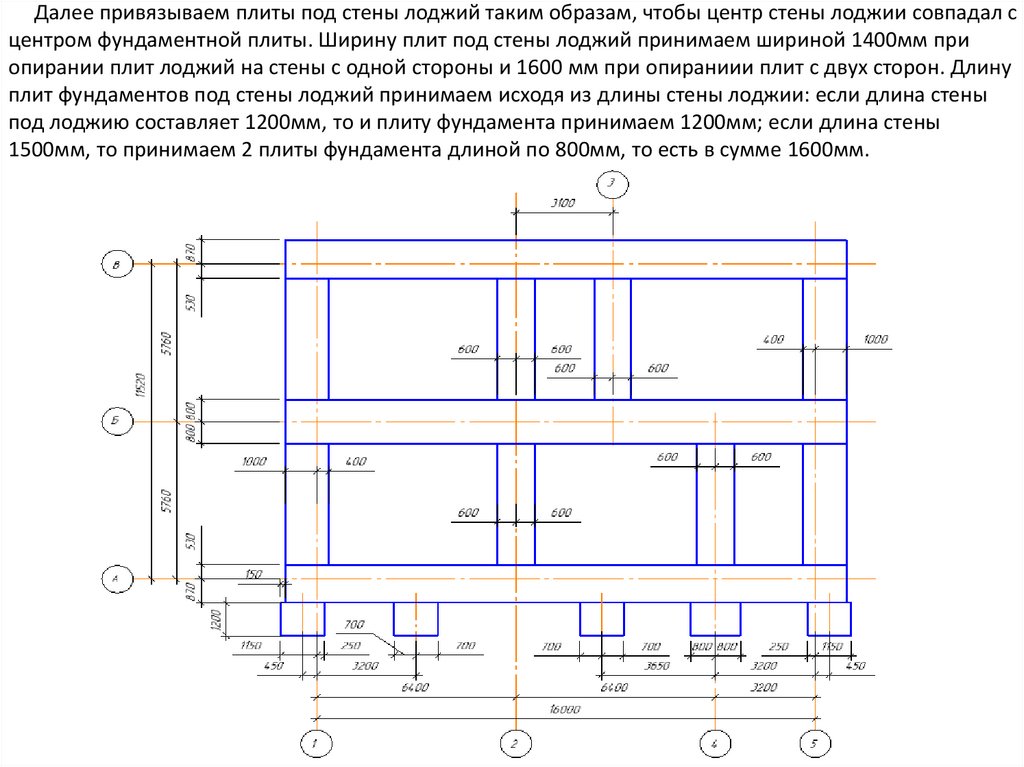

Далее привязываем плиты под стены лоджий таким образам, чтобы центр стены лоджии совпадал с
центром фундаментной плиты. Ширину плит под стены лоджий принимаем шириной 1400мм при
опирании плит лоджий на стены с одной стороны и 1600 мм при опираниии плит с двух сторон. Длину
плит фундаментов под стены лоджий принимаем исходя из длины стены лоджии: если длина стены
под лоджию составляет 1200мм, то и плиту фундамента принимаем 1200мм; если длина стены
1500мм, то принимаем 2 плиты фундамента длиной по 800мм, то есть в сумме 1600мм.

6.

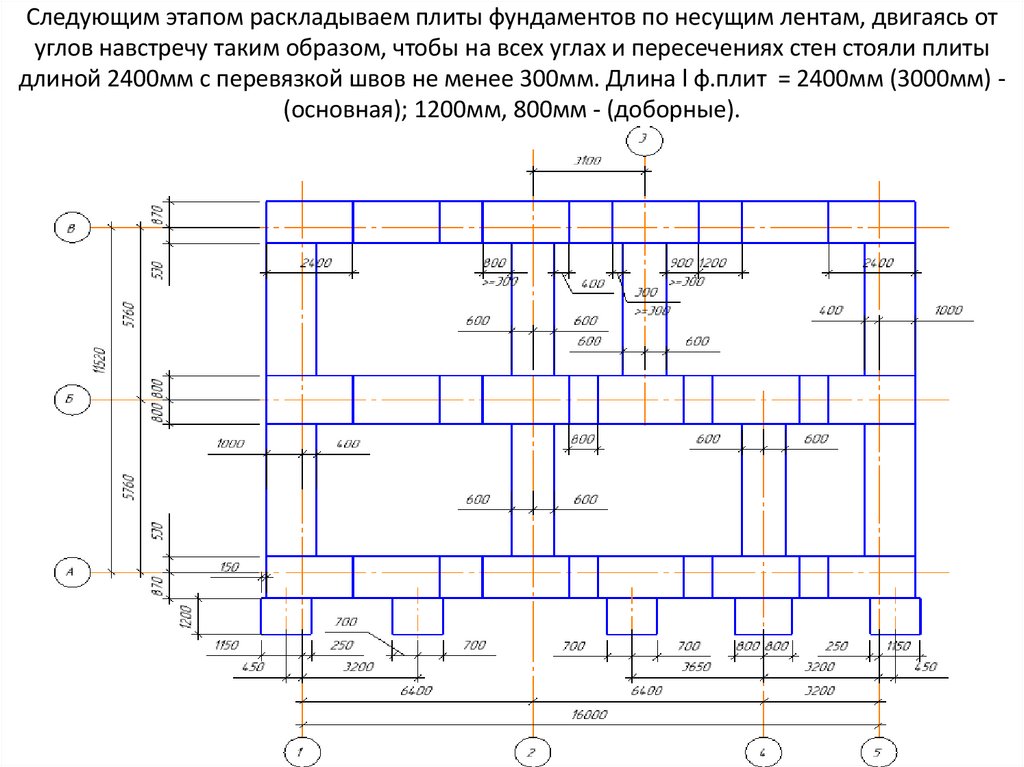

Следующим этапом раскладываем плиты фундаментов по несущим лентам, двигаясь от
углов навстречу таким образом, чтобы на всех углах и пересечениях стен стояли плиты
длиной 2400мм с перевязкой швов не менее 300мм. Длина l ф.плит = 2400мм (3000мм) (основная); 1200мм, 800мм - (доборные).

7.

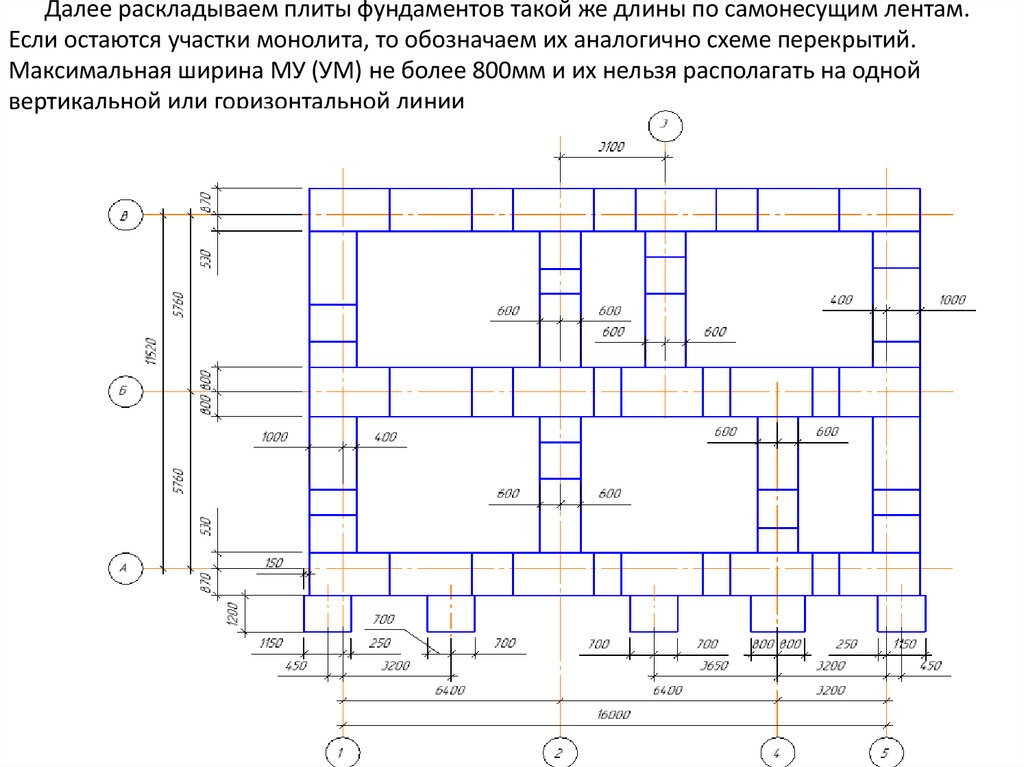

Далее раскладываем плиты фундаментов такой же длины по самонесущим лентам.
Если остаются участки монолита, то обозначаем их аналогично схеме перекрытий.
Максимальная ширина МУ (УМ) не более 800мм и их нельзя располагать на одной
вертикальной или горизонтальной линии

8.

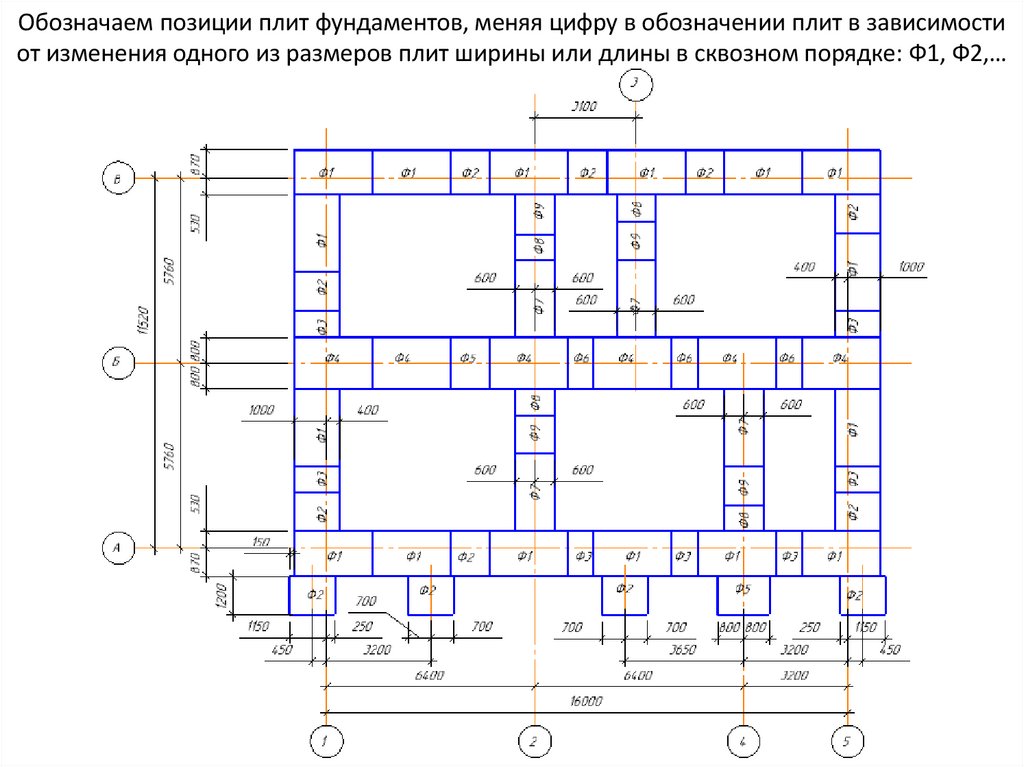

Обозначаем позиции плит фундаментов, меняя цифру в обозначении плит в зависимости
от изменения одного из размеров плит ширины или длины в сквозном порядке: Ф1, Ф2,…

9.

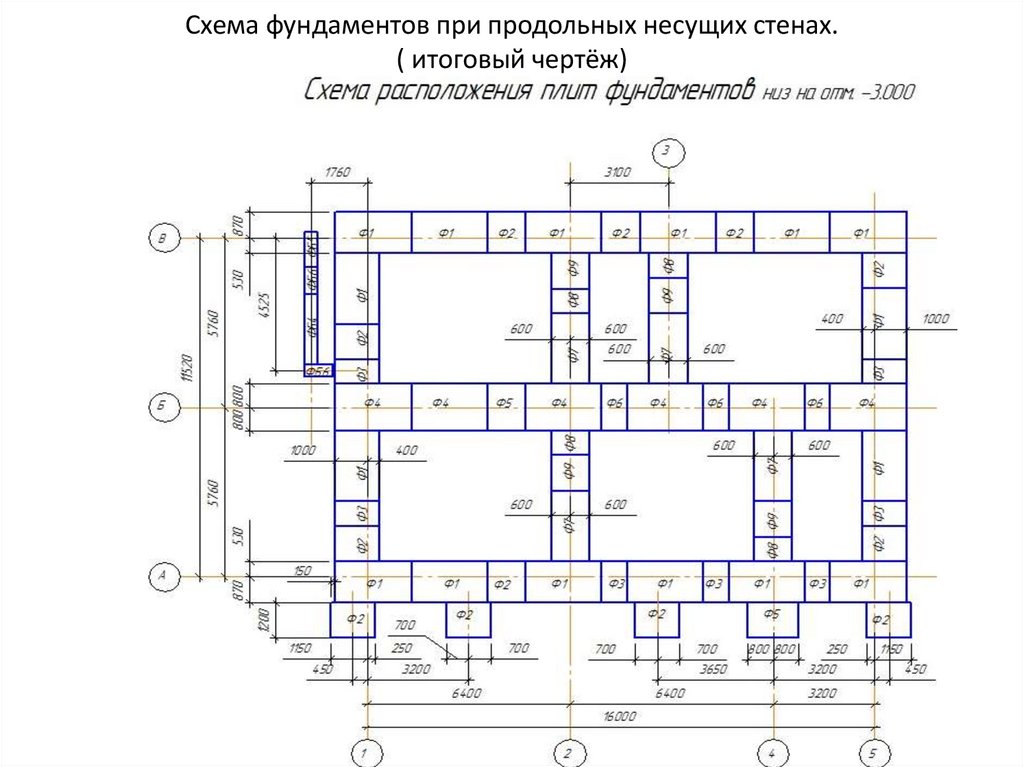

Схема фундаментов при продольных несущих стенах.
( итоговый чертёж)

10.

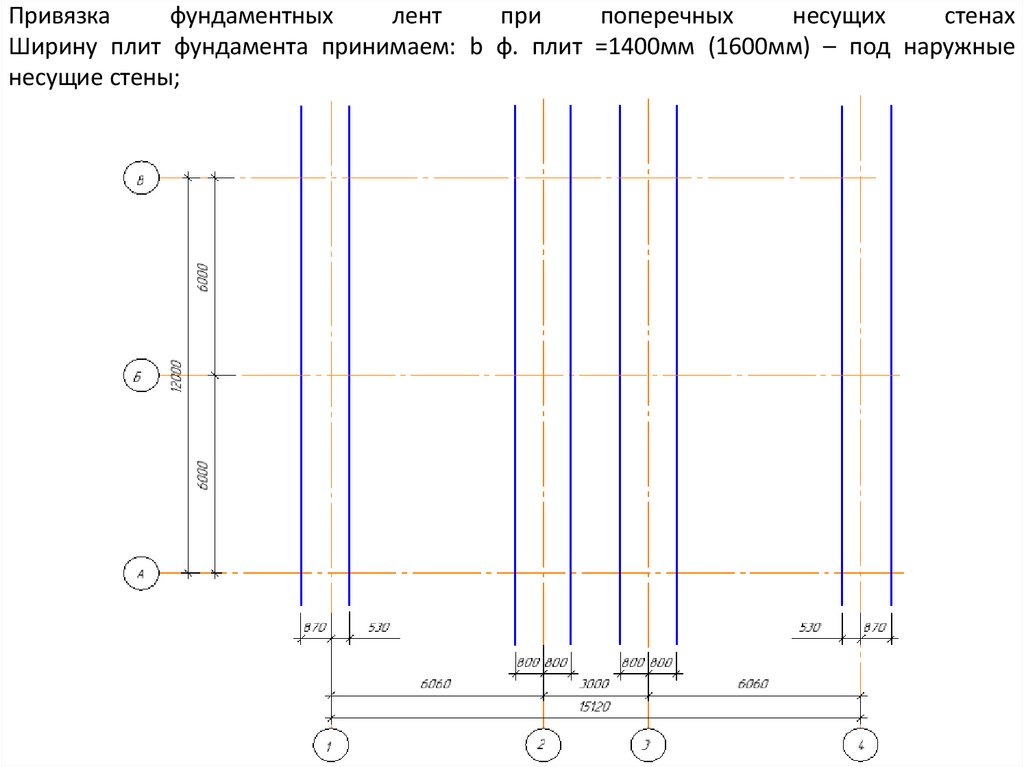

Привязка
фундаментных
лент
при
поперечных
несущих
стенах
Ширину плит фундамента принимаем: b ф. плит =1400мм (1600мм) – под наружные
несущие стены;

11.

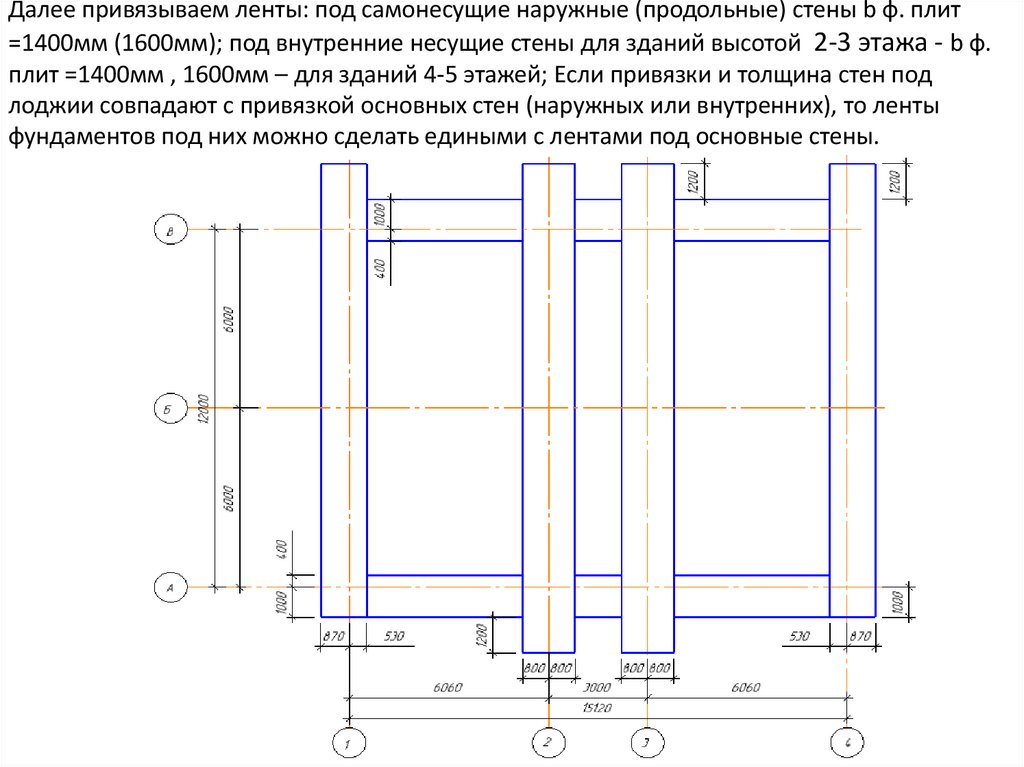

Далее привязываем ленты: под самонесущие наружные (продольные) стены b ф. плит
=1400мм (1600мм); под внутренние несущие стены для зданий высотой 2-3 этажа - b ф.
плит =1400мм , 1600мм – для зданий 4-5 этажей; Если привязки и толщина стен под
лоджии совпадают с привязкой основных стен (наружных или внутренних), то ленты
фундаментов под них можно сделать едиными с лентами под основные стены.

12.

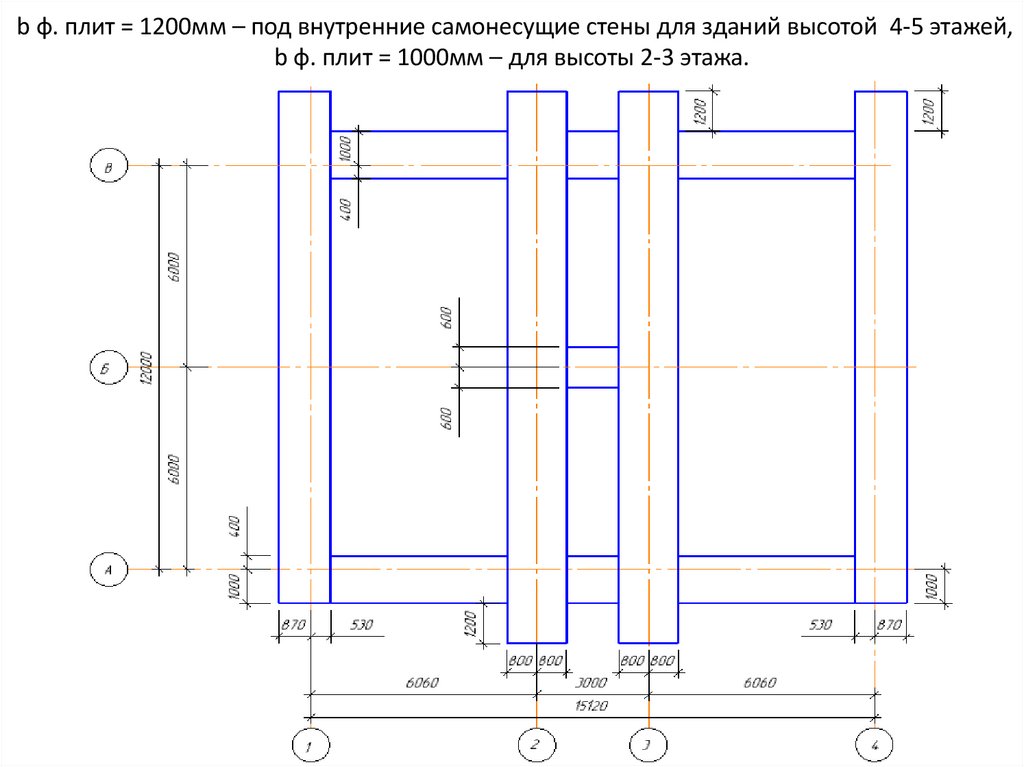

b ф. плит = 1200мм – под внутренние самонесущие стены для зданий высотой 4-5 этажей,
b ф. плит = 1000мм – для высоты 2-3 этажа.

13.

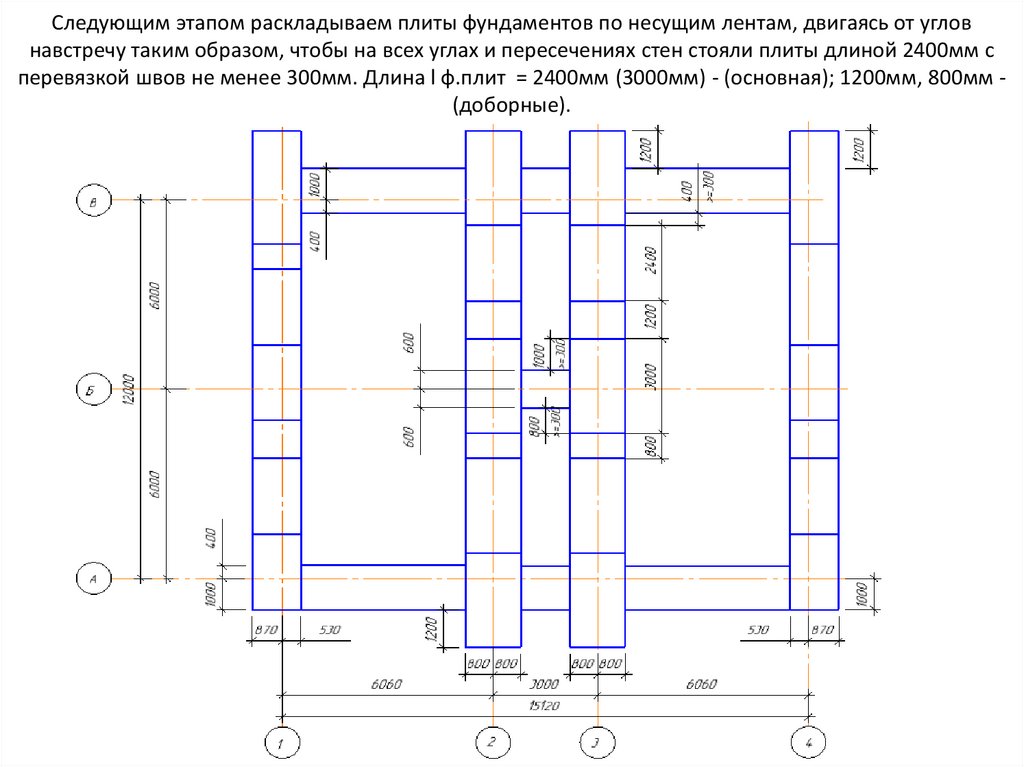

Следующим этапом раскладываем плиты фундаментов по несущим лентам, двигаясь от углов
навстречу таким образом, чтобы на всех углах и пересечениях стен стояли плиты длиной 2400мм с
перевязкой швов не менее 300мм. Длина l ф.плит = 2400мм (3000мм) - (основная); 1200мм, 800мм (доборные).

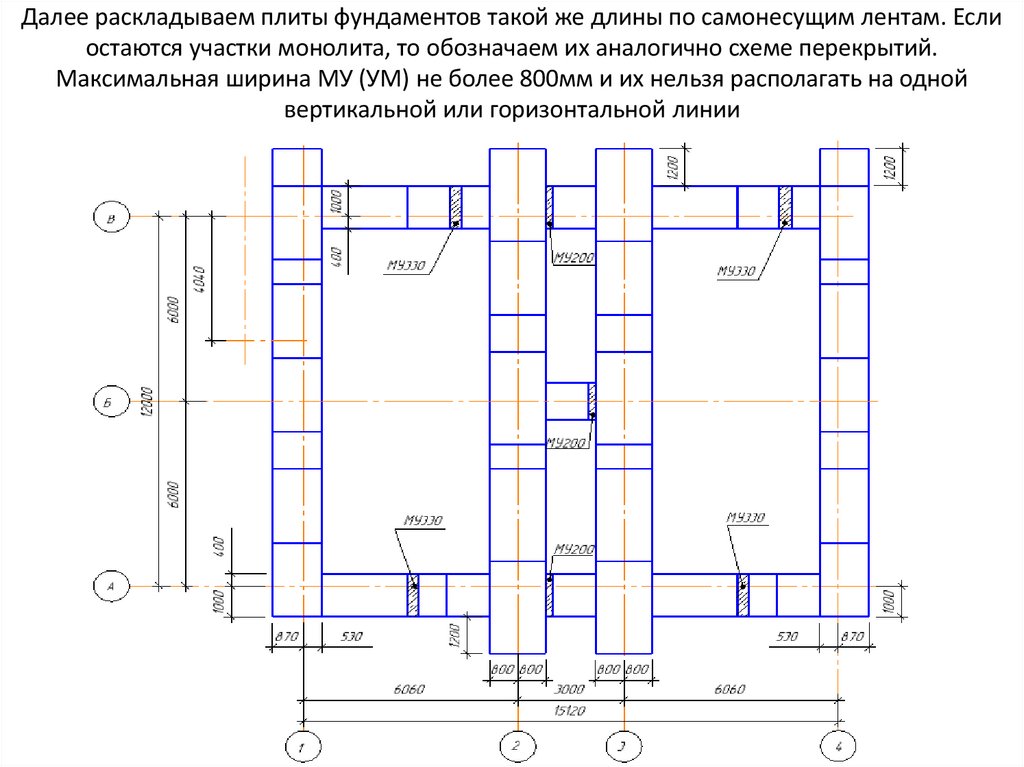

14.

Далее раскладываем плиты фундаментов такой же длины по самонесущим лентам. Если
остаются участки монолита, то обозначаем их аналогично схеме перекрытий.
Максимальная ширина МУ (УМ) не более 800мм и их нельзя располагать на одной
вертикальной или горизонтальной линии

15.

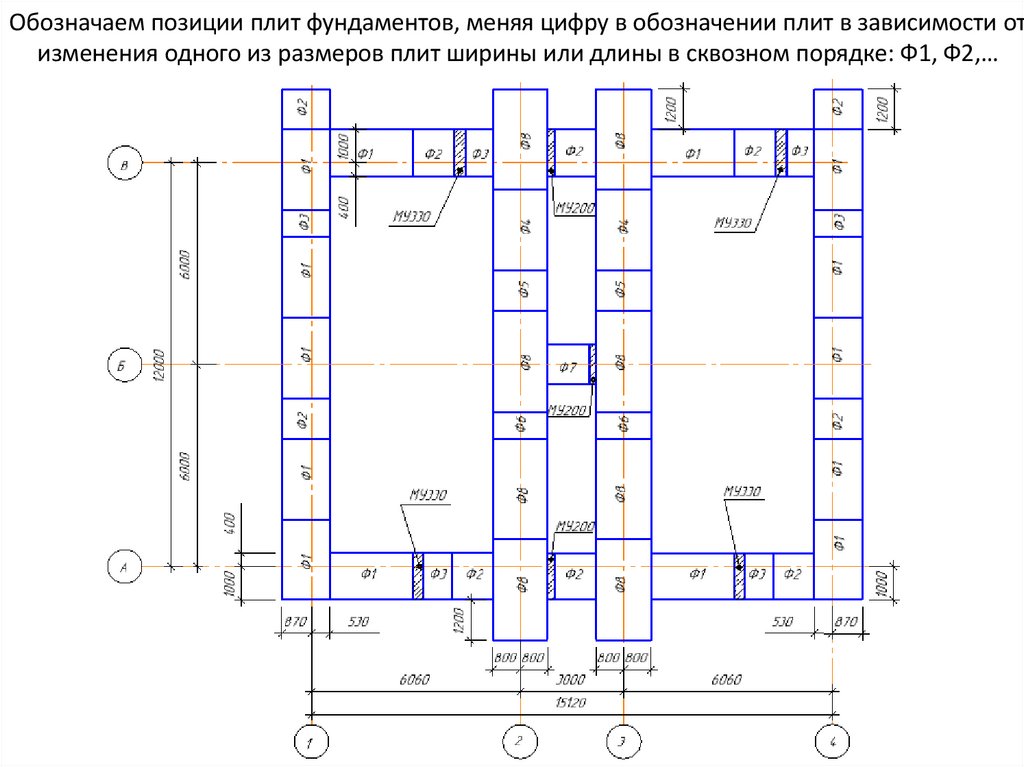

Обозначаем позиции плит фундаментов, меняя цифру в обозначении плит в зависимости от
изменения одного из размеров плит ширины или длины в сквозном порядке: Ф1, Ф2,…

16.

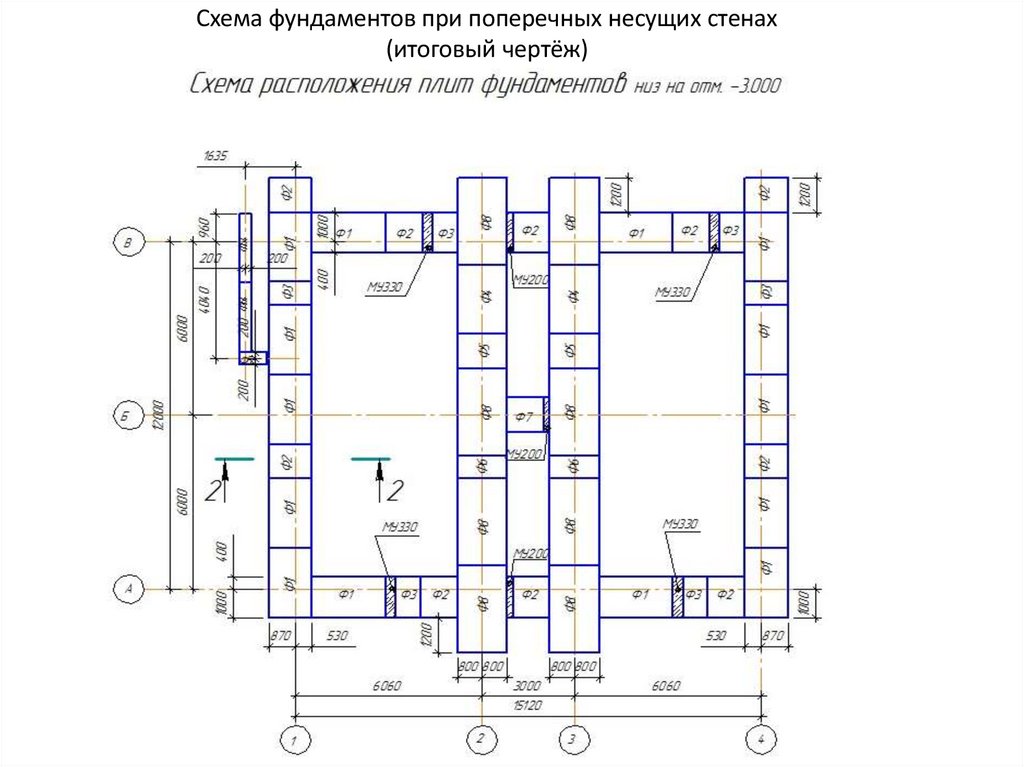

Схема фундаментов при поперечных несущих стенах
(итоговый чертёж)

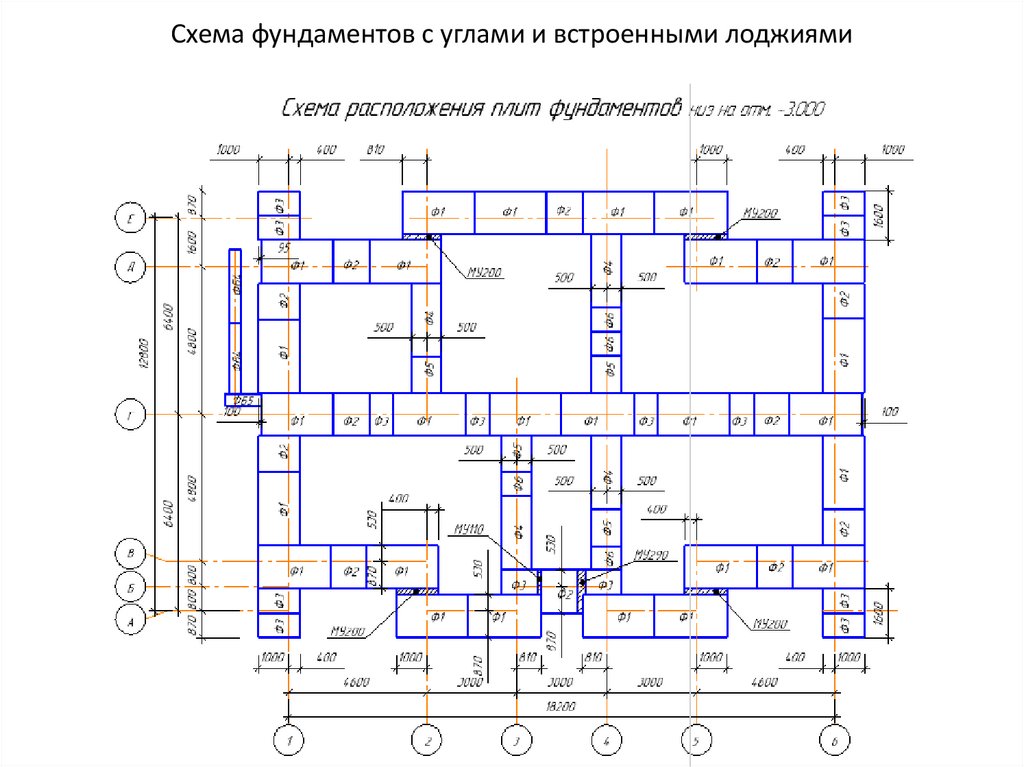

17.

Схема фундаментов с углами и встроенными лоджиями

18.

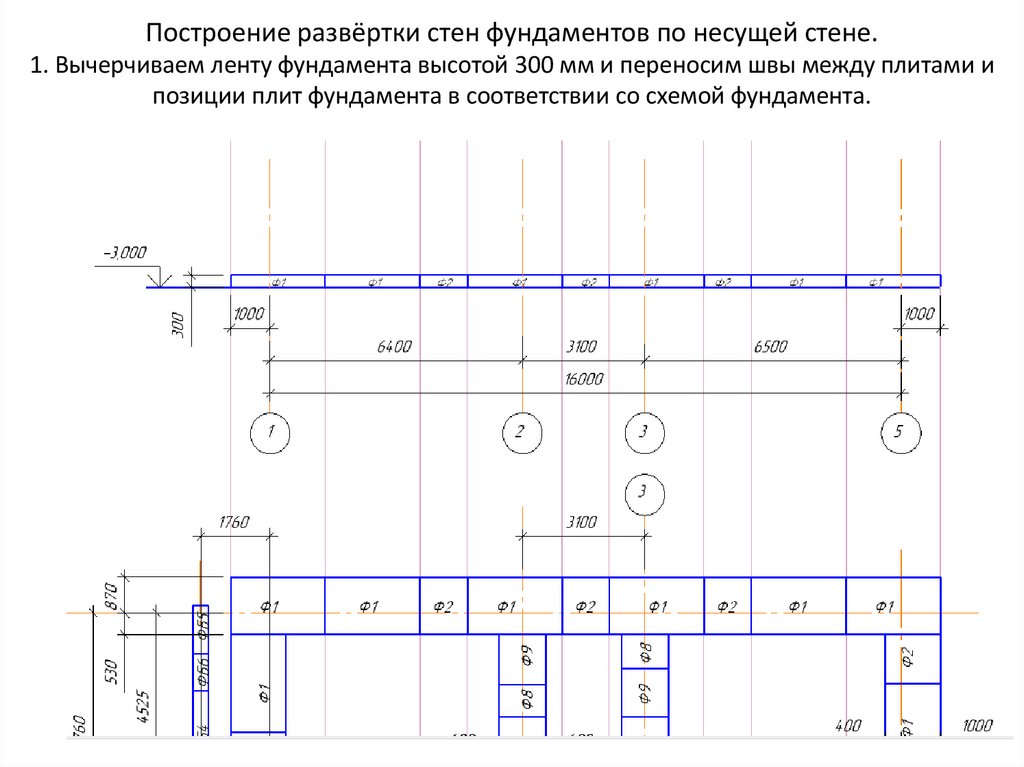

Построение развёртки стен фундаментов по несущей стене.
1. Вычерчиваем ленту фундамента высотой 300 мм и переносим швы между плитами и
позиции плит фундамента в соответствии со схемой фундамента.

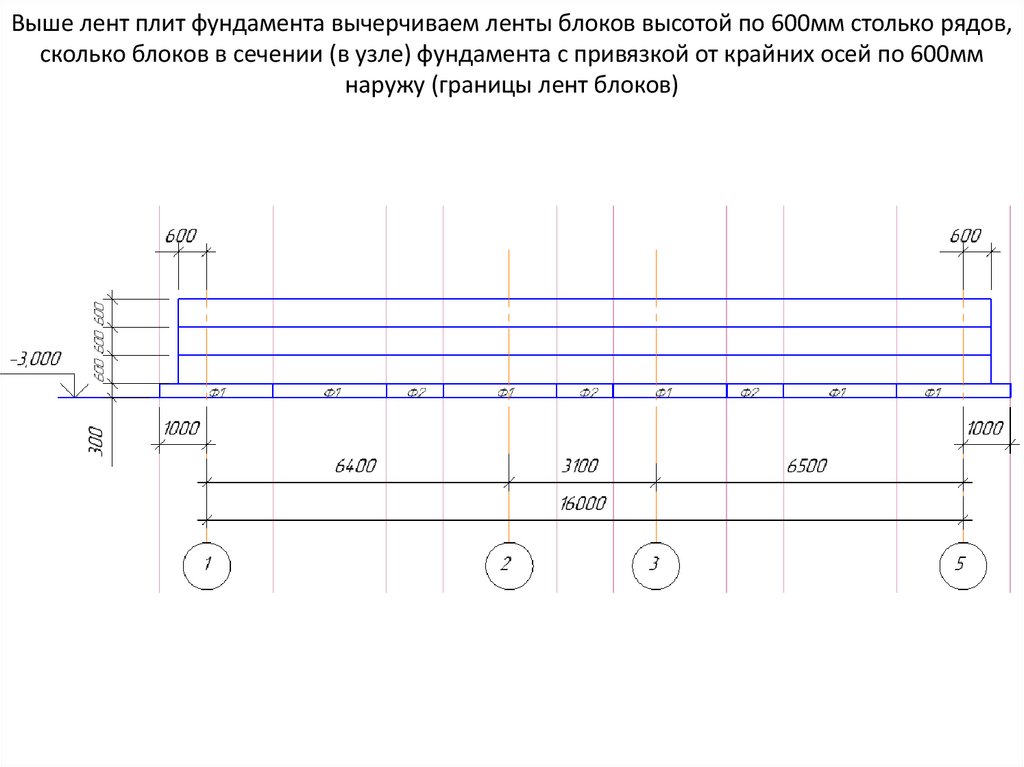

19.

Выше лент плит фундамента вычерчиваем ленты блоков высотой по 600мм столько рядов,
сколько блоков в сечении (в узле) фундамента с привязкой от крайних осей по 600мм
наружу (границы лент блоков)

20.

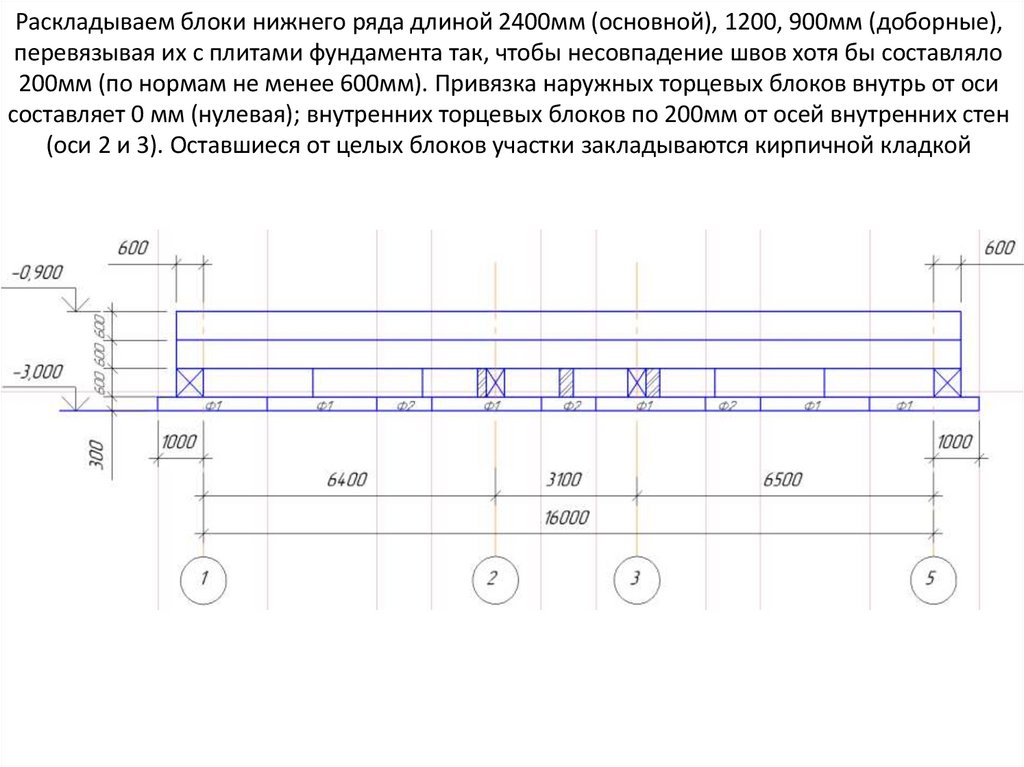

Раскладываем блоки нижнего ряда длиной 2400мм (основной), 1200, 900мм (доборные),
перевязывая их с плитами фундамента так, чтобы несовпадение швов хотя бы составляло
200мм (по нормам не менее 600мм). Привязка наружных торцевых блоков внутрь от оси
составляет 0 мм (нулевая); внутренних торцевых блоков по 200мм от осей внутренних стен
(оси 2 и 3). Оставшиеся от целых блоков участки закладываются кирпичной кладкой

21.

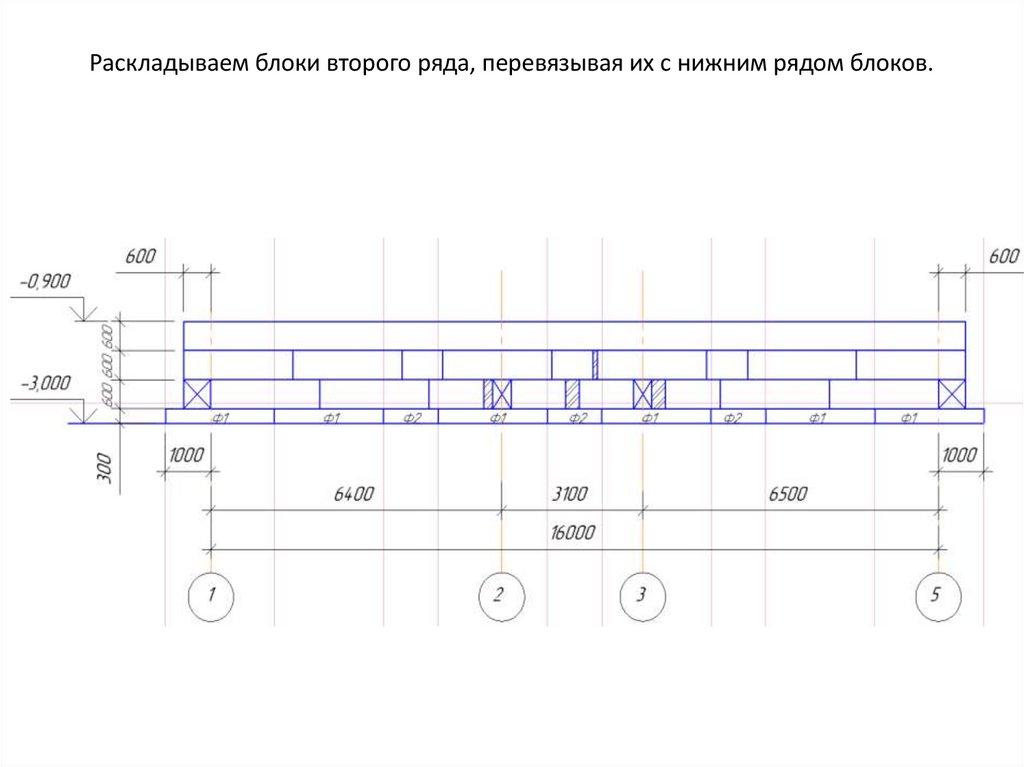

Раскладываем блоки второго ряда, перевязывая их с нижним рядом блоков.

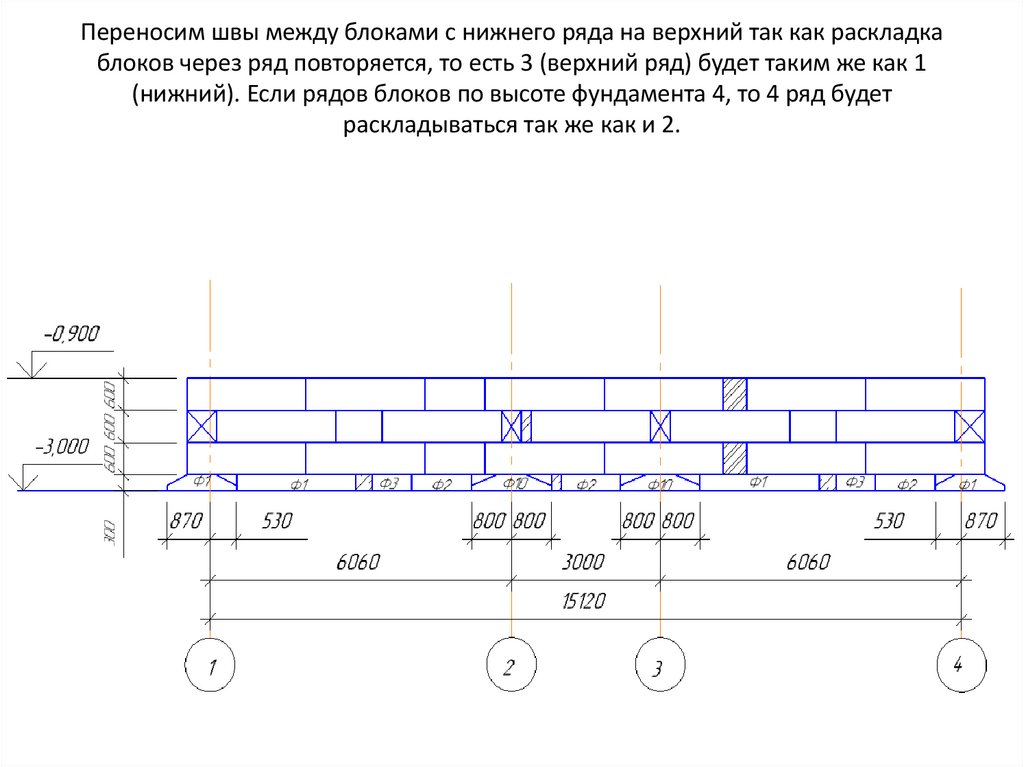

22.

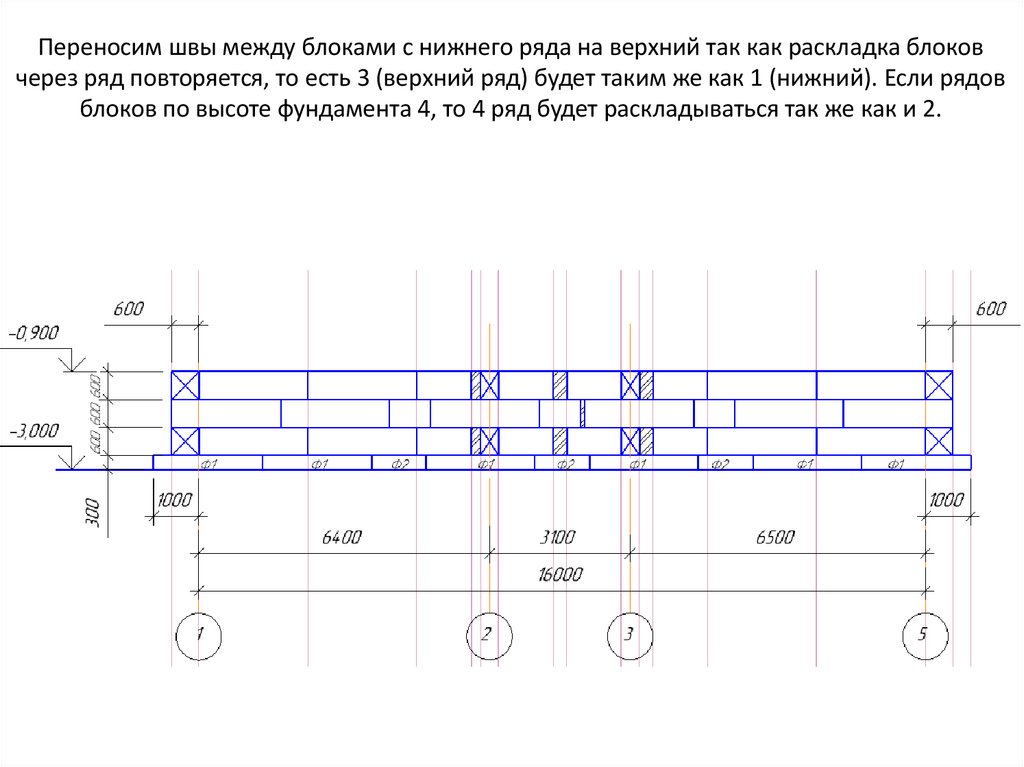

Переносим швы между блоками с нижнего ряда на верхний так как раскладка блоков
через ряд повторяется, то есть 3 (верхний ряд) будет таким же как 1 (нижний). Если рядов
блоков по высоте фундамента 4, то 4 ряд будет раскладываться так же как и 2.

23.

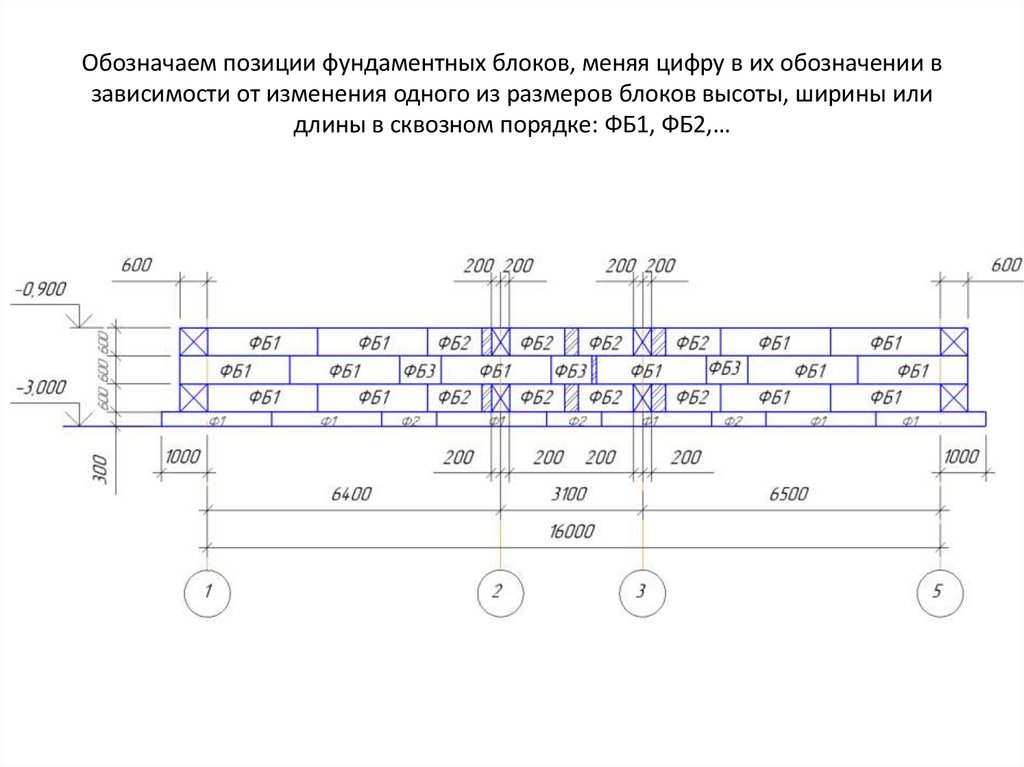

Обозначаем позиции фундаментных блоков, меняя цифру в их обозначении в
зависимости от изменения одного из размеров блоков высоты, ширины или
длины в сквозном порядке: ФБ1, ФБ2,…

24.

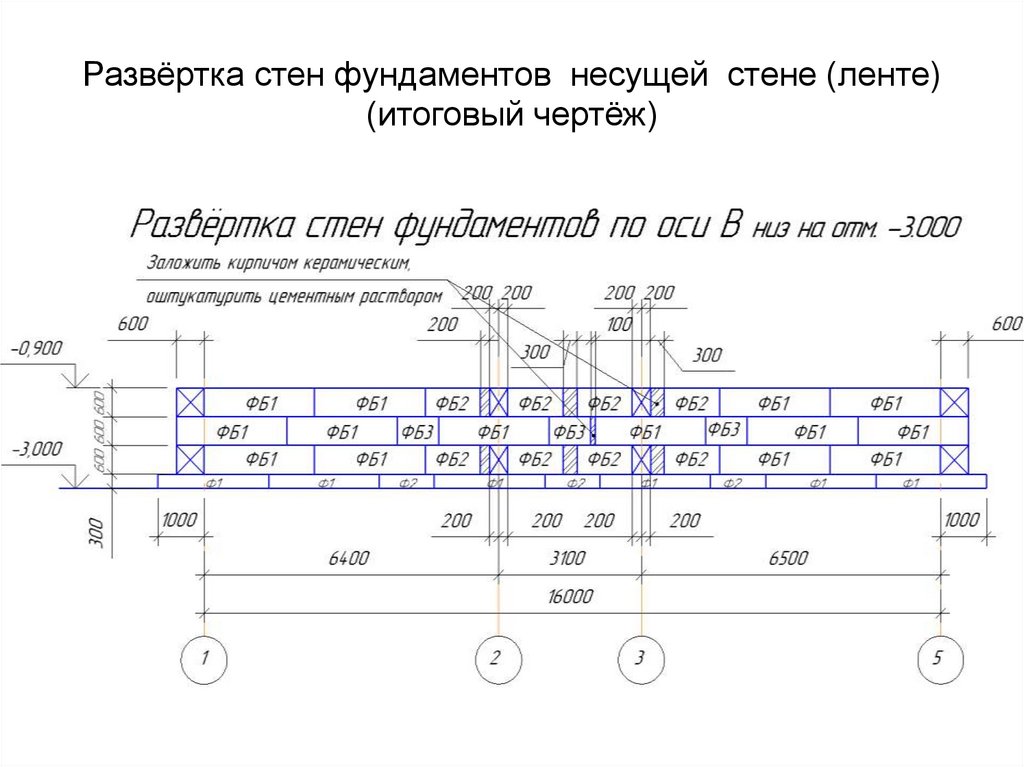

Развёртка стен фундаментов несущей стене (ленте)
(итоговый чертёж)

25.

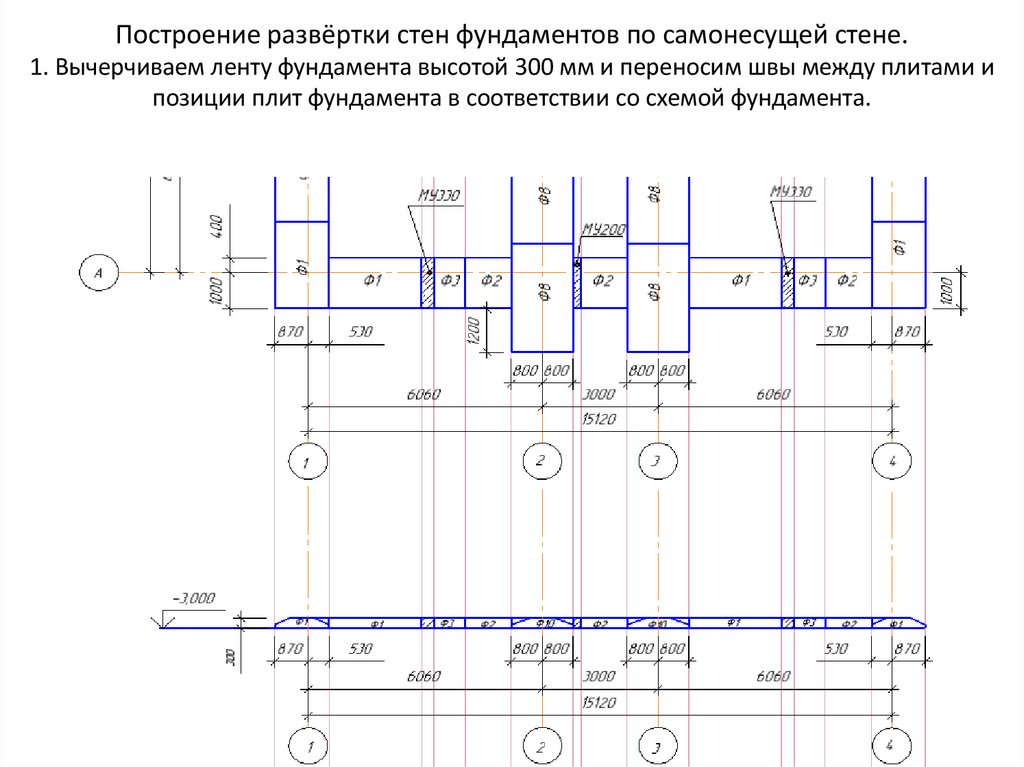

Построение развёртки стен фундаментов по самонесущей стене.
1. Вычерчиваем ленту фундамента высотой 300 мм и переносим швы между плитами и
позиции плит фундамента в соответствии со схемой фундамента.

26.

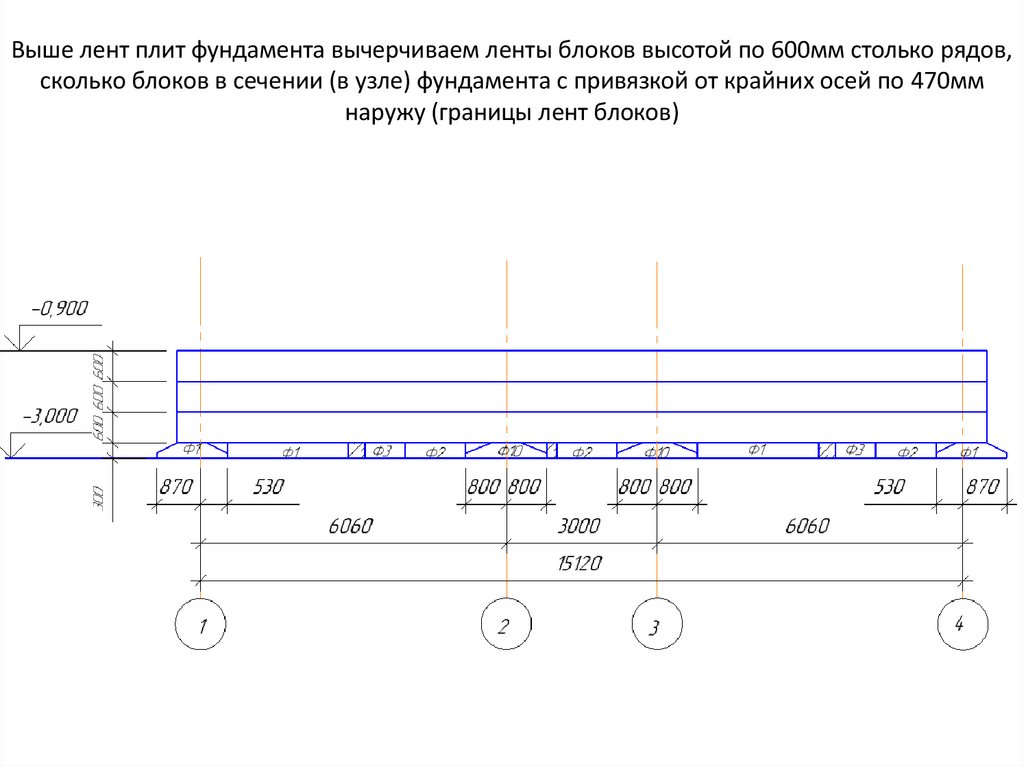

Выше лент плит фундамента вычерчиваем ленты блоков высотой по 600мм столько рядов,
сколько блоков в сечении (в узле) фундамента с привязкой от крайних осей по 470мм
наружу (границы лент блоков)

27.

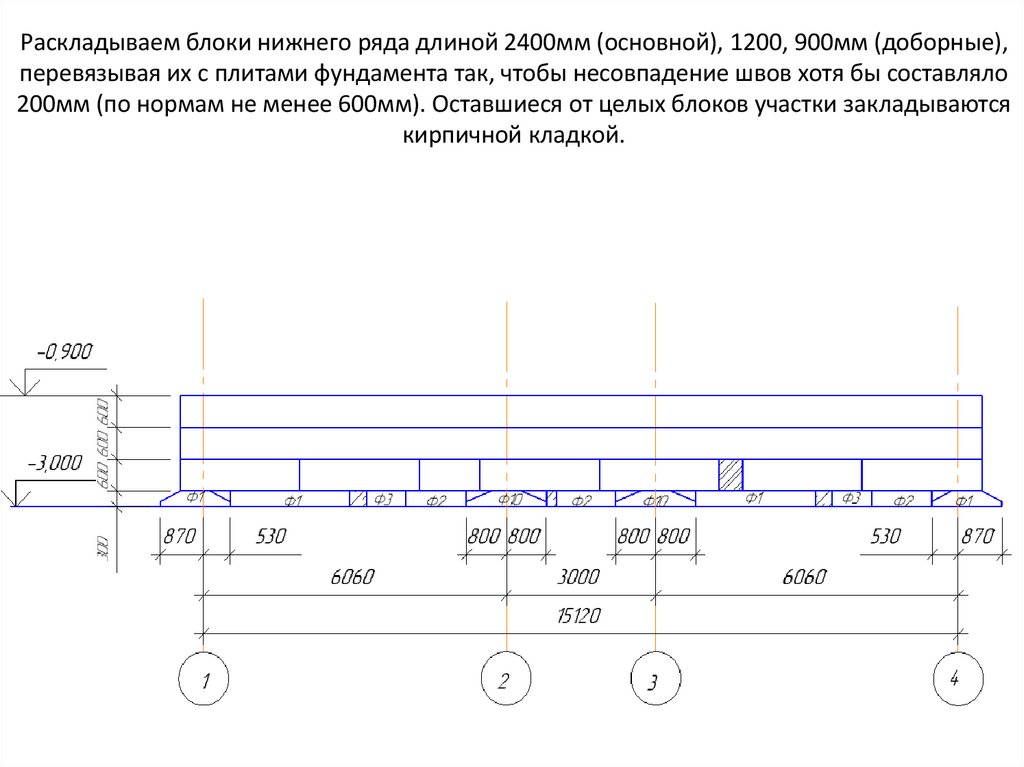

Раскладываем блоки нижнего ряда длиной 2400мм (основной), 1200, 900мм (доборные),
перевязывая их с плитами фундамента так, чтобы несовпадение швов хотя бы составляло
200мм (по нормам не менее 600мм). Оставшиеся от целых блоков участки закладываются
кирпичной кладкой.

28.

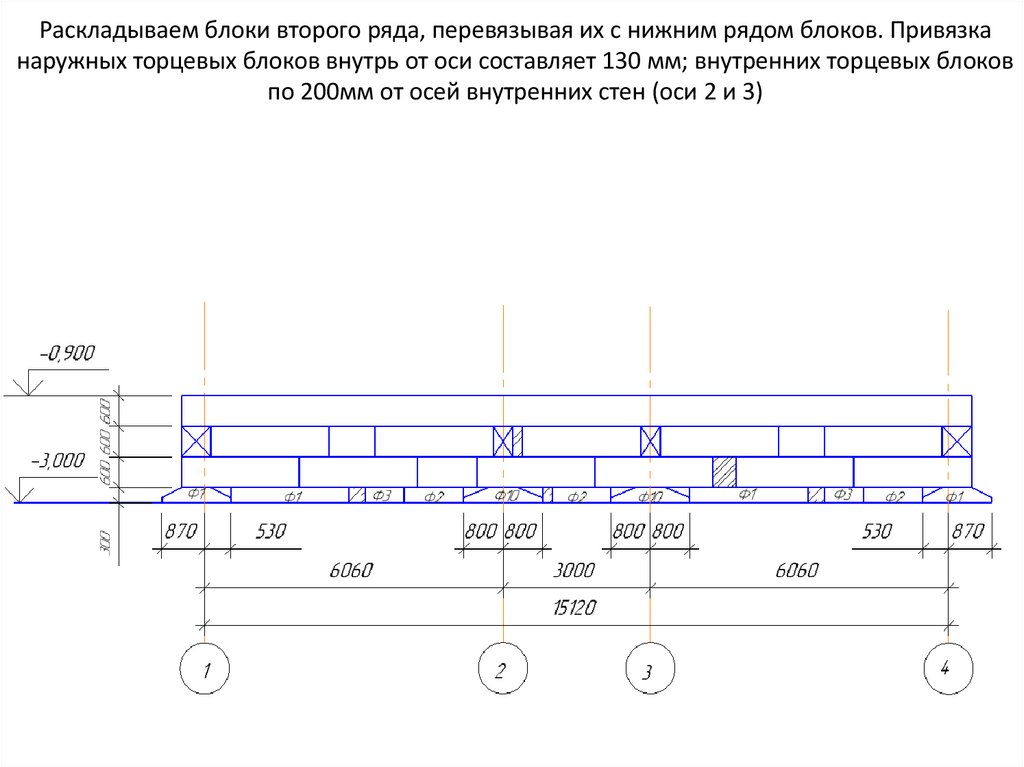

Раскладываем блоки второго ряда, перевязывая их с нижним рядом блоков. Привязка
наружных торцевых блоков внутрь от оси составляет 130 мм; внутренних торцевых блоков
по 200мм от осей внутренних стен (оси 2 и 3)

29.

Переносим швы между блоками с нижнего ряда на верхний так как раскладка
блоков через ряд повторяется, то есть 3 (верхний ряд) будет таким же как 1
(нижний). Если рядов блоков по высоте фундамента 4, то 4 ряд будет
раскладываться так же как и 2.

30.

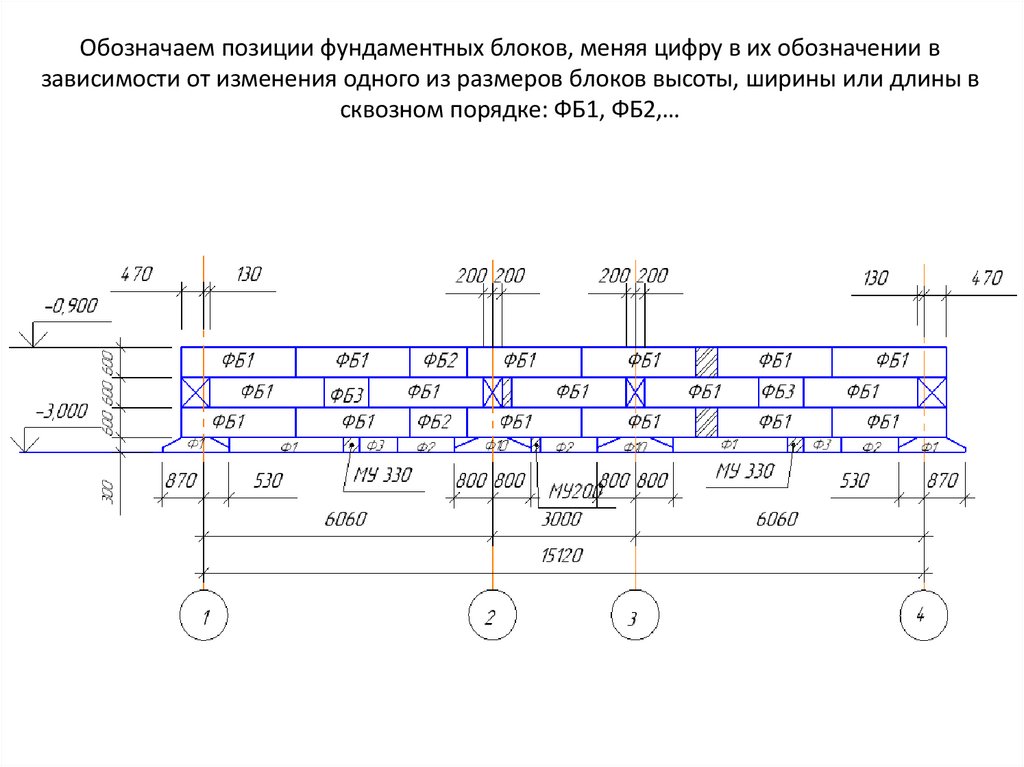

Обозначаем позиции фундаментных блоков, меняя цифру в их обозначении в
зависимости от изменения одного из размеров блоков высоты, ширины или длины в
сквозном порядке: ФБ1, ФБ2,…

31.

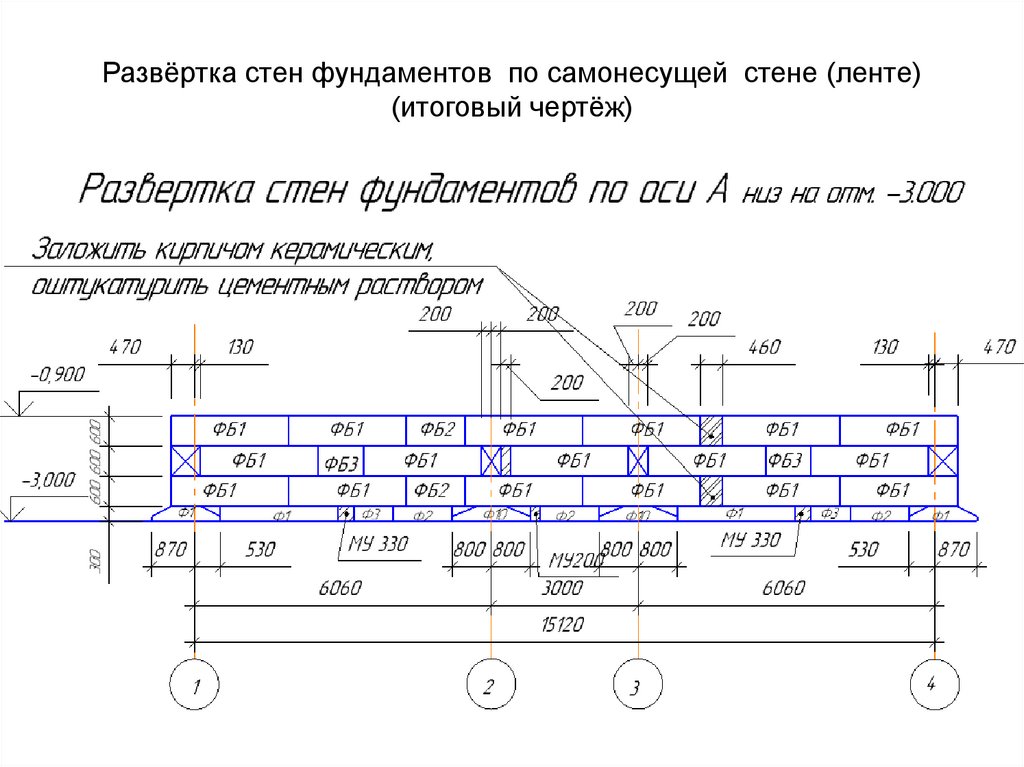

Развёртка стен фундаментов по самонесущей стене (ленте)
(итоговый чертёж)

32.

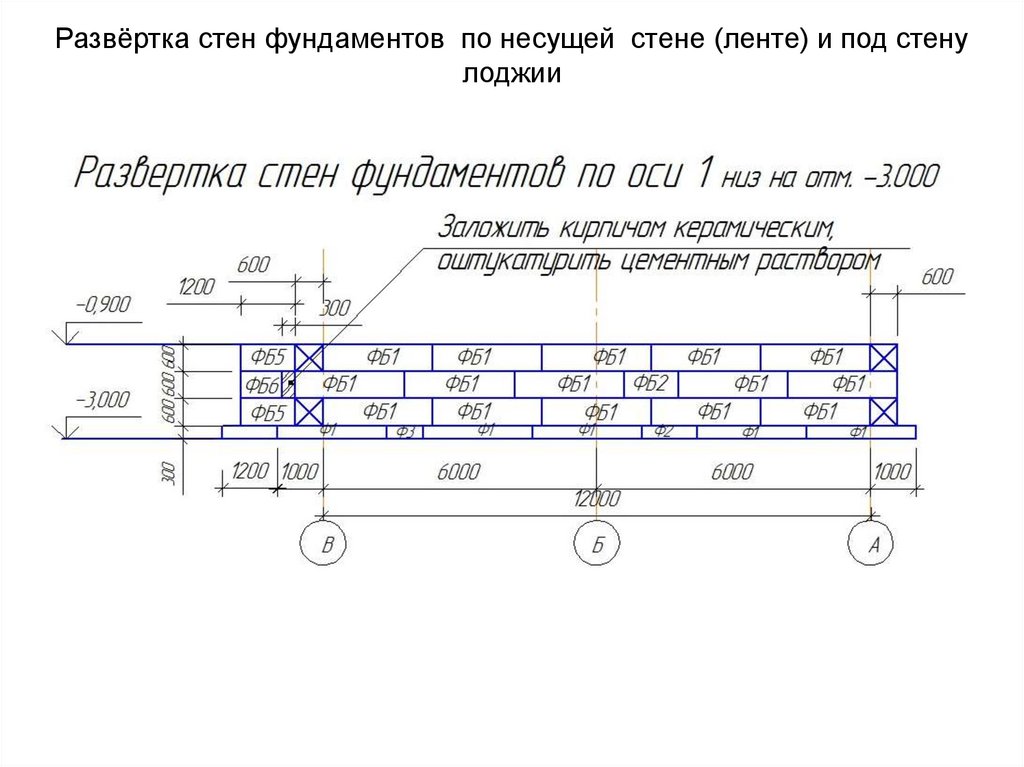

Развёртка стен фундаментов по несущей стене (ленте) и под стену
лоджии

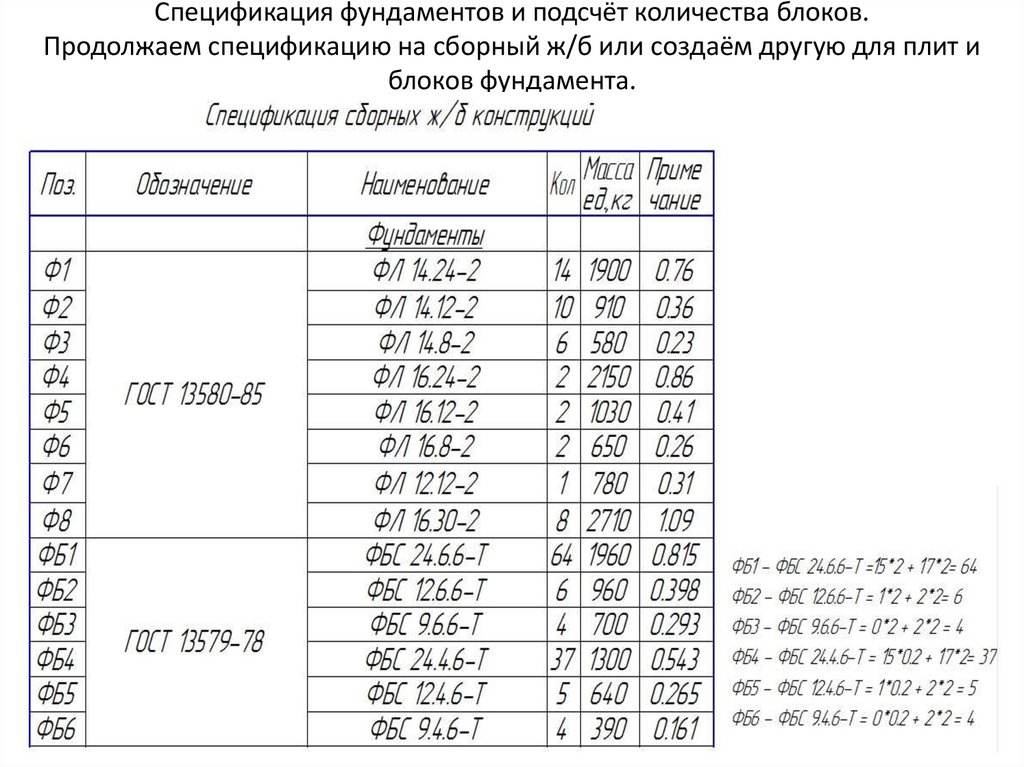

33.

Спецификация фундаментов и подсчёт количества блоков.
Продолжаем спецификацию на сборный ж/б или создаём другую для плит и
блоков фундамента.

34.

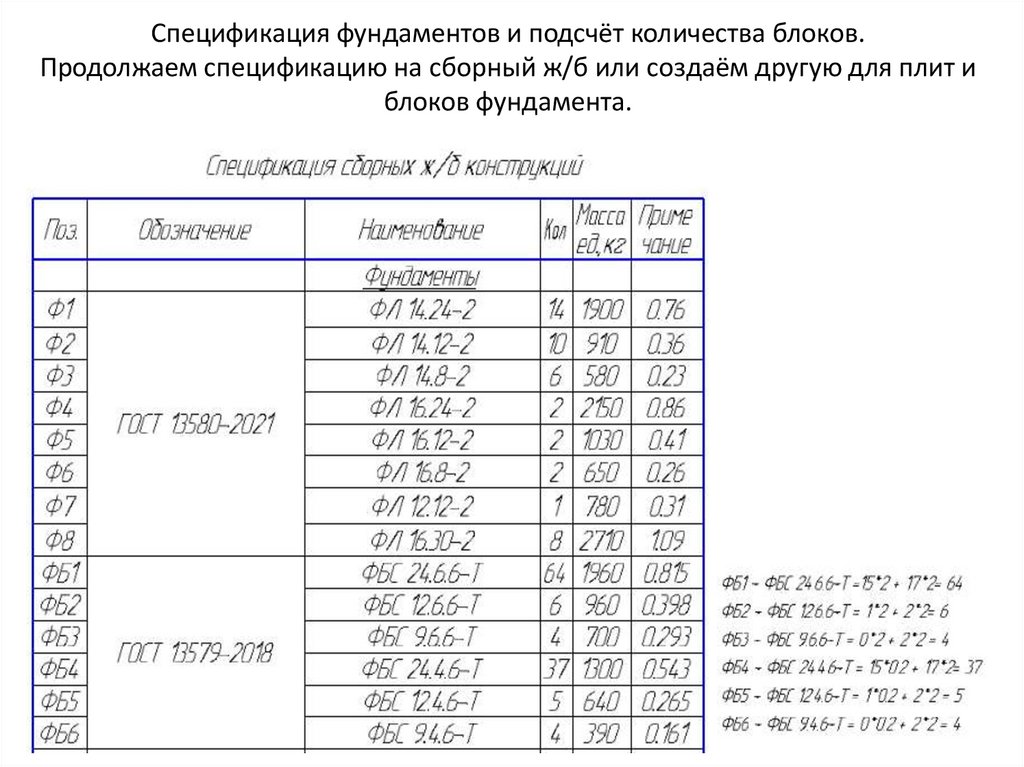

Спецификация фундаментов и подсчёт количества блоков.
Продолжаем спецификацию на сборный ж/б или создаём другую для плит и
блоков фундамента.
34

35.

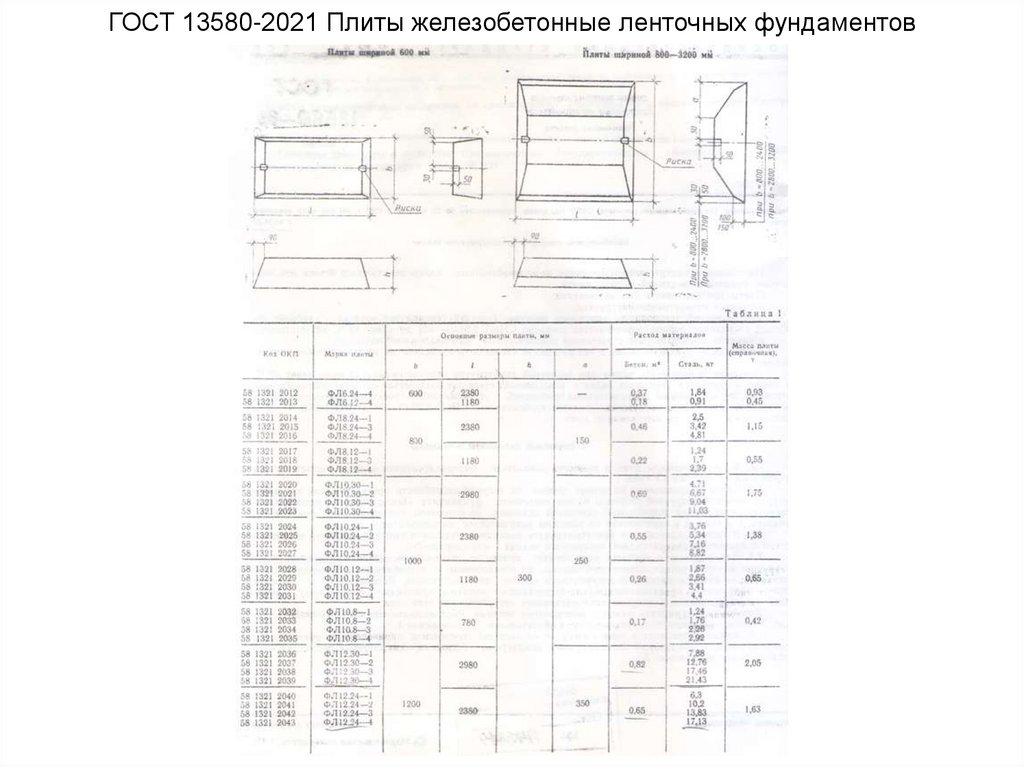

ГОСТ 13580-2021 Плиты железобетонные ленточных фундаментов

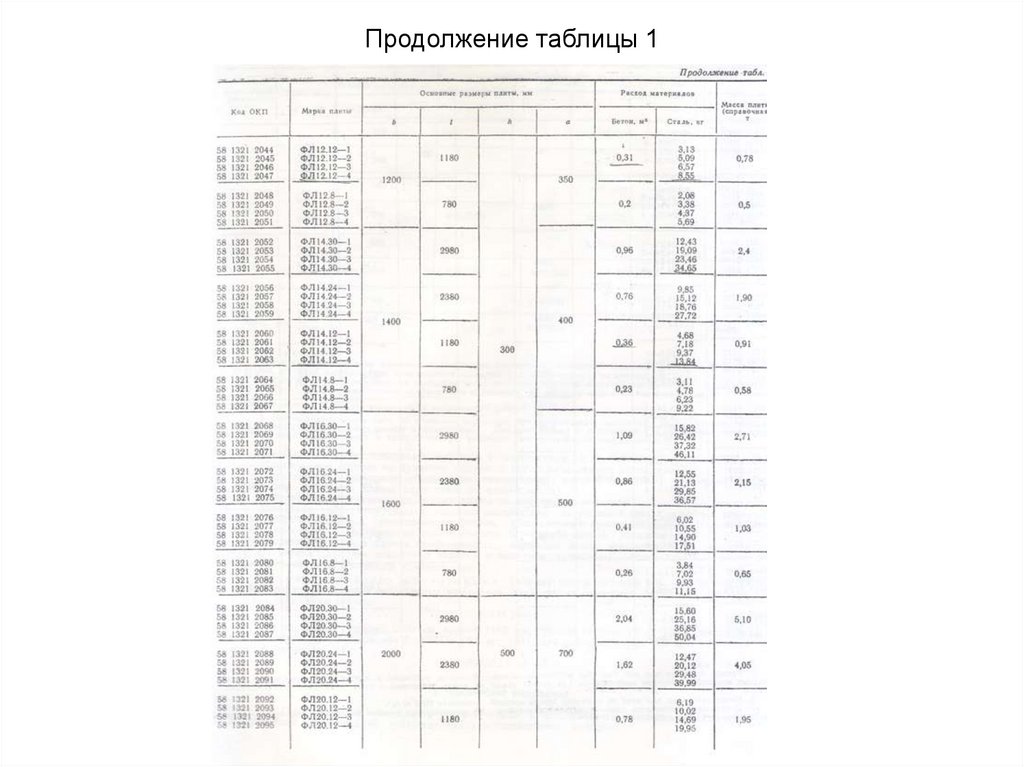

36.

Продолжение таблицы 1

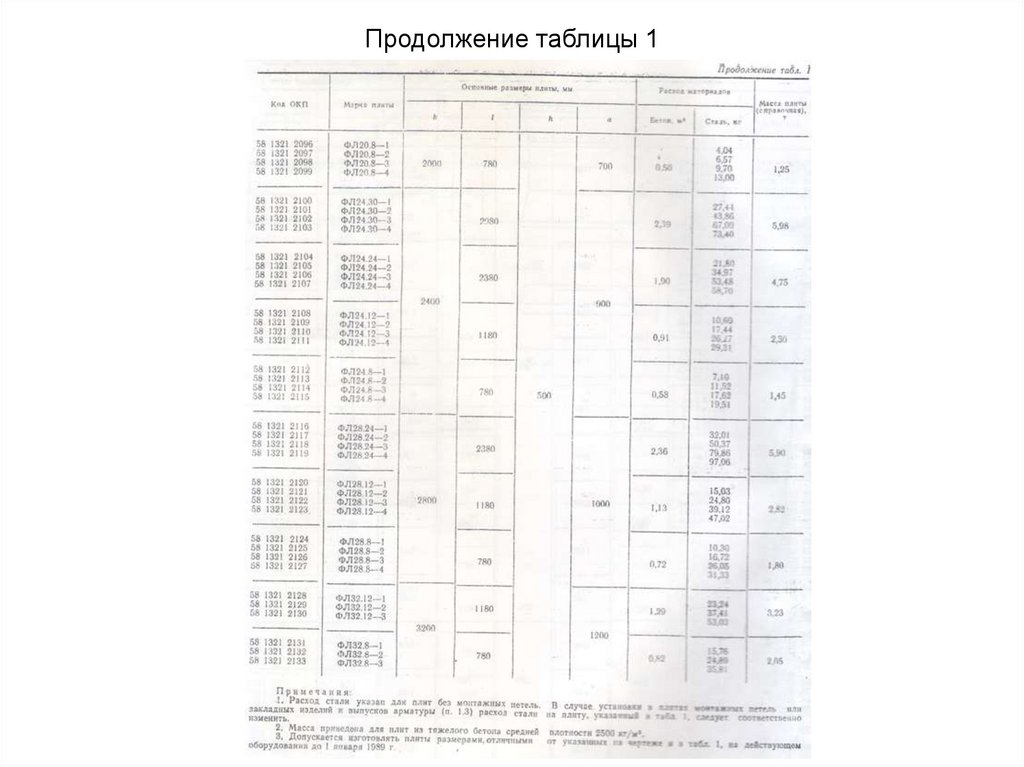

37.

Продолжение таблицы 1
