Рентгеновский анализ керна

1.

Анализ керна
Команда: Улетаю на Гаити
06.03.2025
1

2.

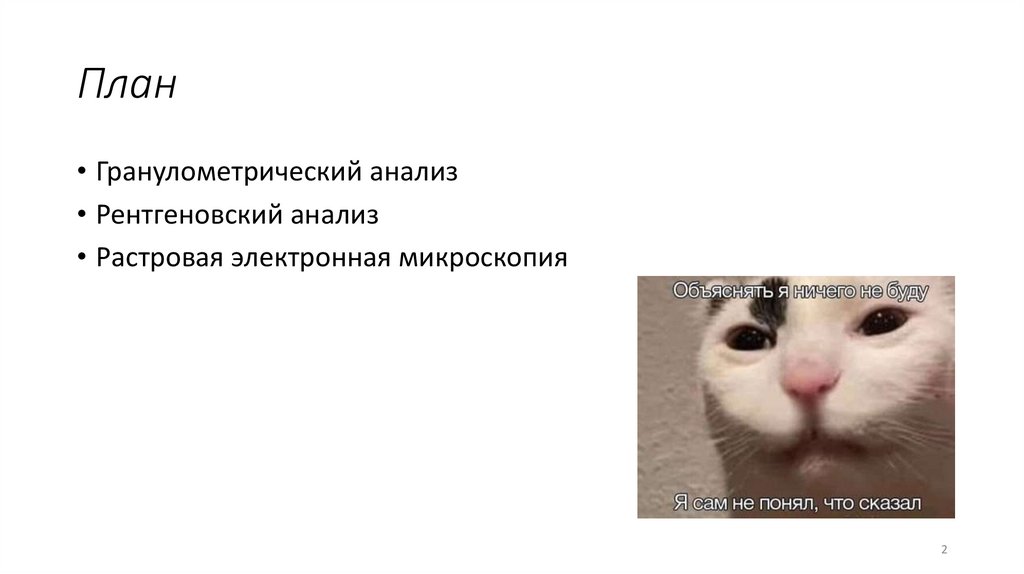

План
• Гранулометрический анализ
• Рентгеновский анализ
• Растровая электронная микроскопия
2

3.

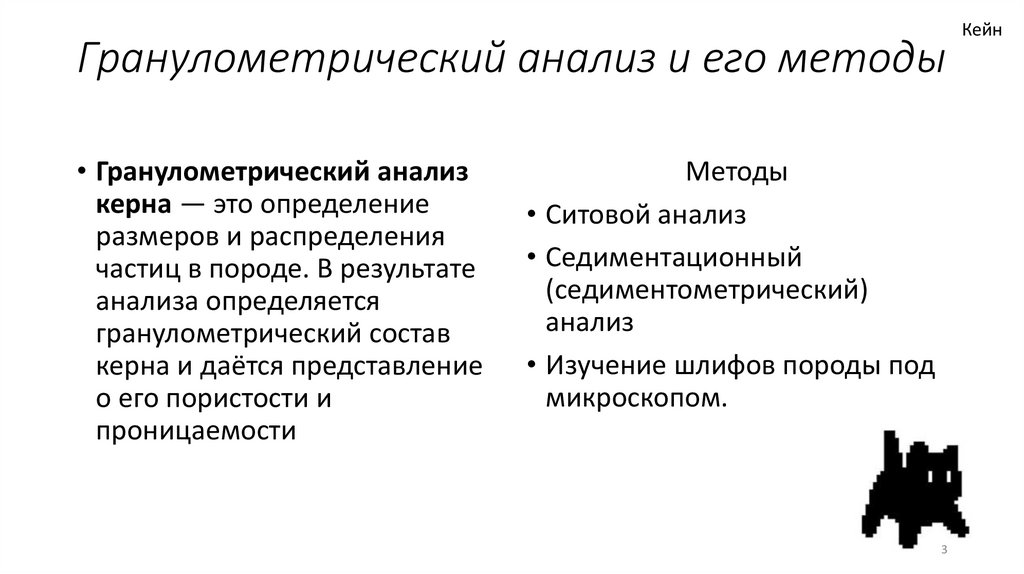

Гранулометрический анализ и его методы
• Гранулометрический анализ
керна — это определение
размеров и распределения
частиц в породе. В результате
анализа определяется
гранулометрический состав
керна и даётся представление
о его пористости и
проницаемости
Методы
• Ситовой анализ
• Седиментационный
(седиментометрический)
анализ
• Изучение шлифов породы под
микроскопом.
3
Кейн

4.

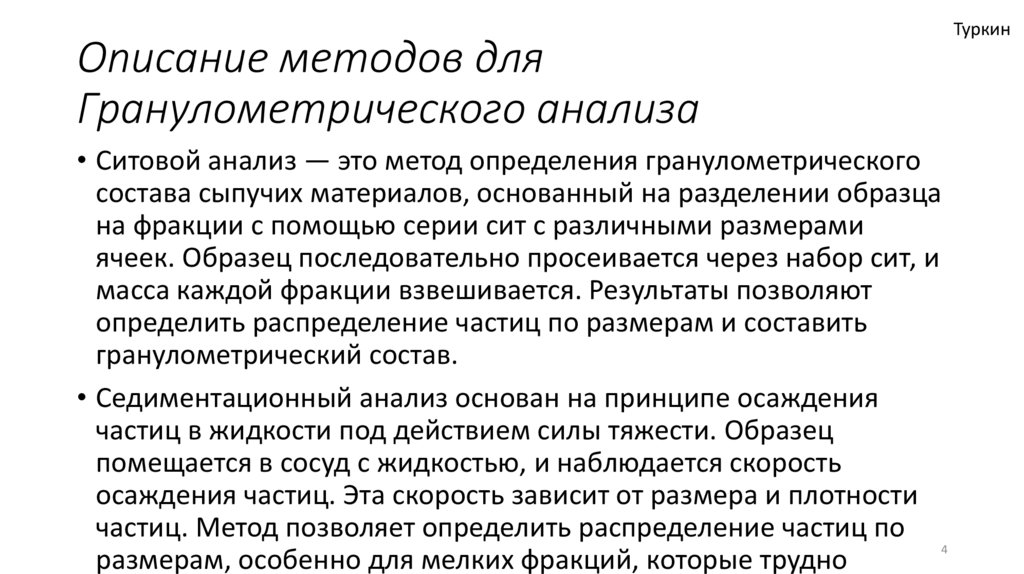

Описание методов для
Гранулометрического анализа
• Ситовой анализ — это метод определения гранулометрического
состава сыпучих материалов, основанный на разделении образца
на фракции с помощью серии сит с различными размерами
ячеек. Образец последовательно просеивается через набор сит, и
масса каждой фракции взвешивается. Результаты позволяют
определить распределение частиц по размерам и составить
гранулометрический состав.
• Седиментационный анализ основан на принципе осаждения
частиц в жидкости под действием силы тяжести. Образец
помещается в сосуд с жидкостью, и наблюдается скорость
осаждения частиц. Эта скорость зависит от размера и плотности
частиц. Метод позволяет определить распределение частиц по
4
размерам, особенно для мелких фракций, которые трудно
Туркин

5.

Кейн

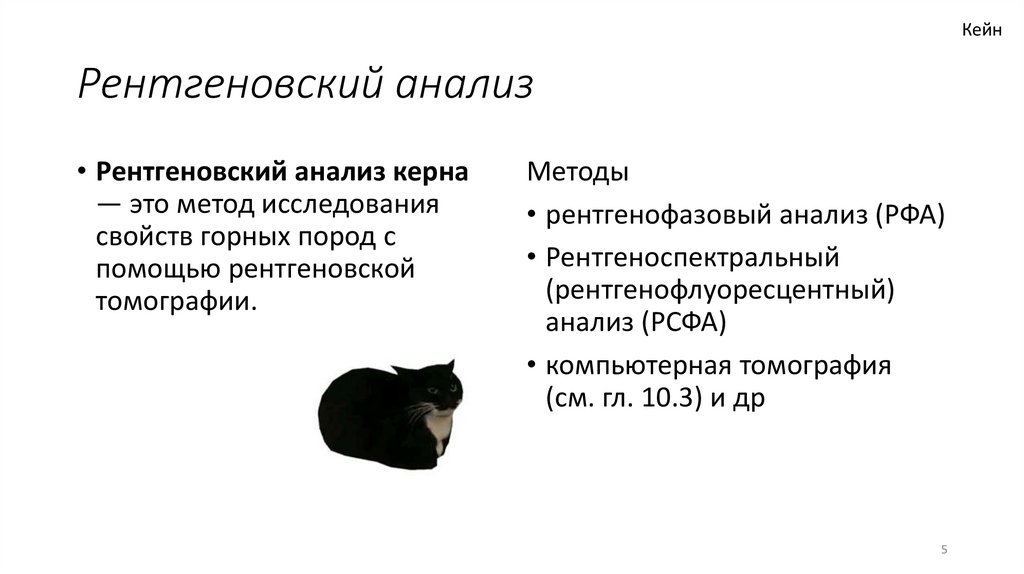

Рентгеновский анализ
• Рентгеновский анализ керна
— это метод исследования
свойств горных пород с
помощью рентгеновской
томографии.
Методы
• рентгенофазовый анализ (РФА)
• Рентгеноспектральный
(рентгенофлуоресцентный)
анализ (РСФА)
• компьютерная томография
(см. гл. 10.3) и др
5

6.

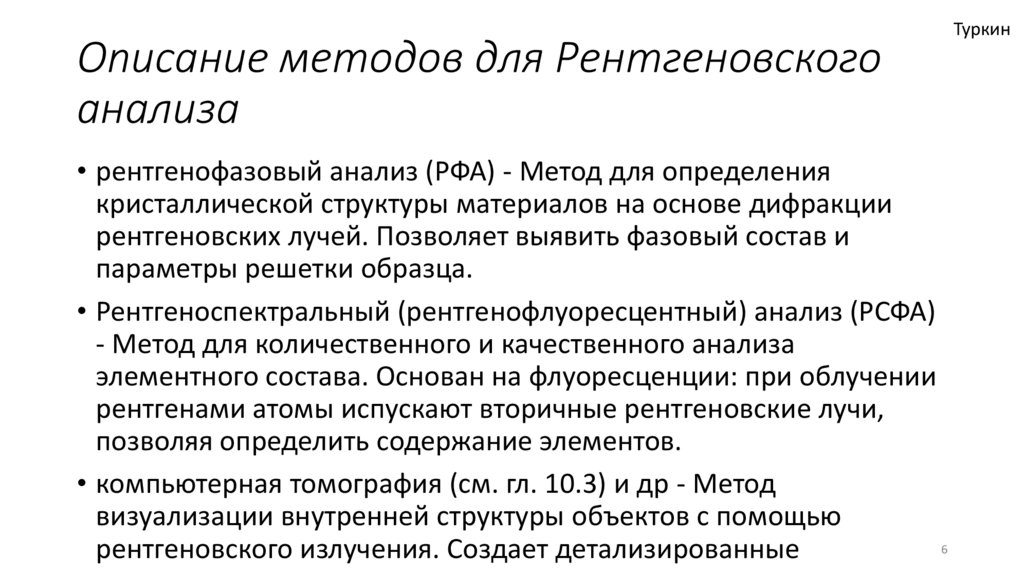

Описание методов для Рентгеновского
анализа
• рентгенофазовый анализ (РФА) - Метод для определения
кристаллической структуры материалов на основе дифракции
рентгеновских лучей. Позволяет выявить фазовый состав и
параметры решетки образца.
• Рентгеноспектральный (рентгенофлуоресцентный) анализ (РСФА)
- Метод для количественного и качественного анализа
элементного состава. Основан на флуоресценции: при облучении
рентгенами атомы испускают вторичные рентгеновские лучи,
позволяя определить содержание элементов.
• компьютерная томография (см. гл. 10.3) и др - Метод
визуализации внутренней структуры объектов с помощью
6
рентгеновского излучения. Создает детализированные
Туркин

7.

Кейн

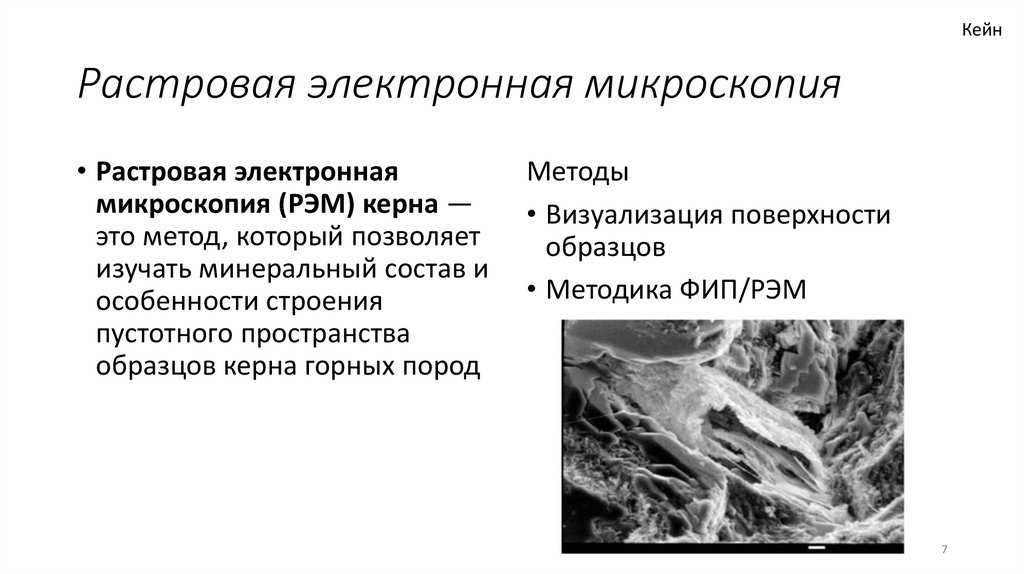

Растровая электронная микроскопия
• Растровая электронная
микроскопия (РЭМ) керна —
это метод, который позволяет
изучать минеральный состав и
особенности строения
пустотного пространства
образцов керна горных пород
Методы
• Визуализация поверхности
образцов
• Методика ФИП/РЭМ
7

8.

Туркин
Описание методов для Растровой
электронной микроскопии
1) Визуализация поверхности
образцов
• Подготовка образца: Очистка
и, при необходимости,
нанесение проводящего слоя.
• Сканирование: Облучение
образца электронным пучком в
вакууме, что приводит к
выбросу вторичных электронов.
• Формирование изображения:
Вторичные электроны
регистрируются детектором,
• 2) Методика ФИП/РЭМ
• Комбинированный подход:
ФИП дает информацию о
фазовом состоянии и
распределении элементов,
анализируя энергию
выброшенных электронов.
• Синергия методов:
Одновременное получение
8
