Форсунка

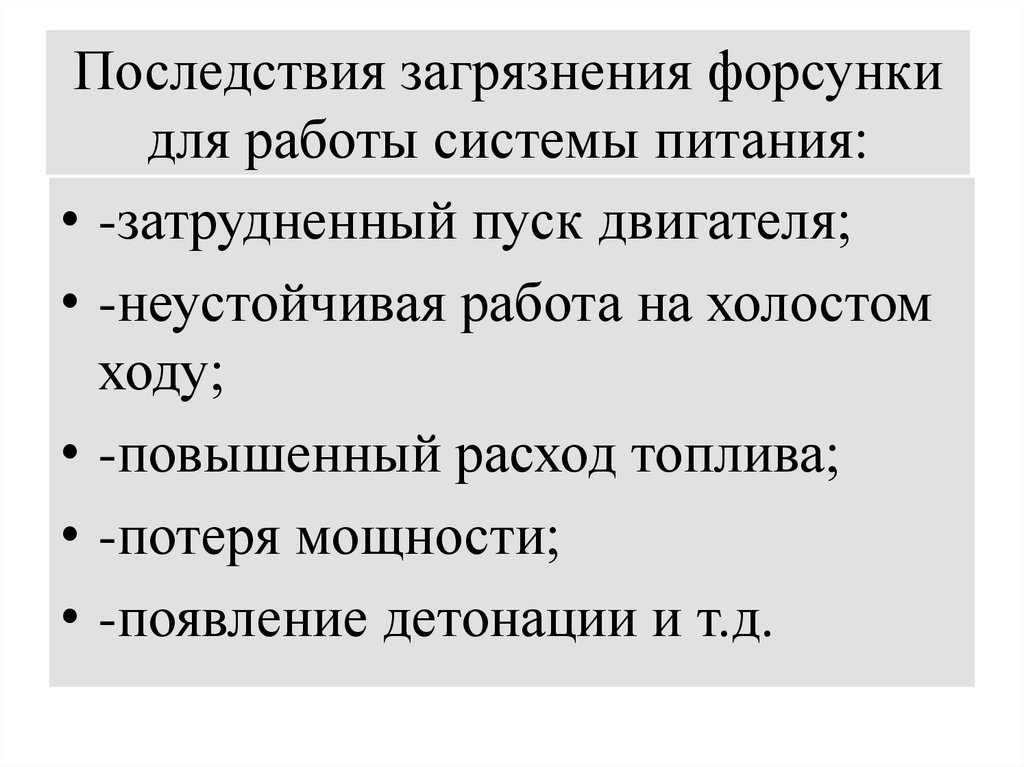

1. Последствия загрязнения форсунки для работы системы питания:

• -затрудненный пуск двигателя;
• -неустойчивая работа на холостом
ходу;
• -повышенный расход топлива;
• -потеря мощности;
• -появление детонации и т.д.

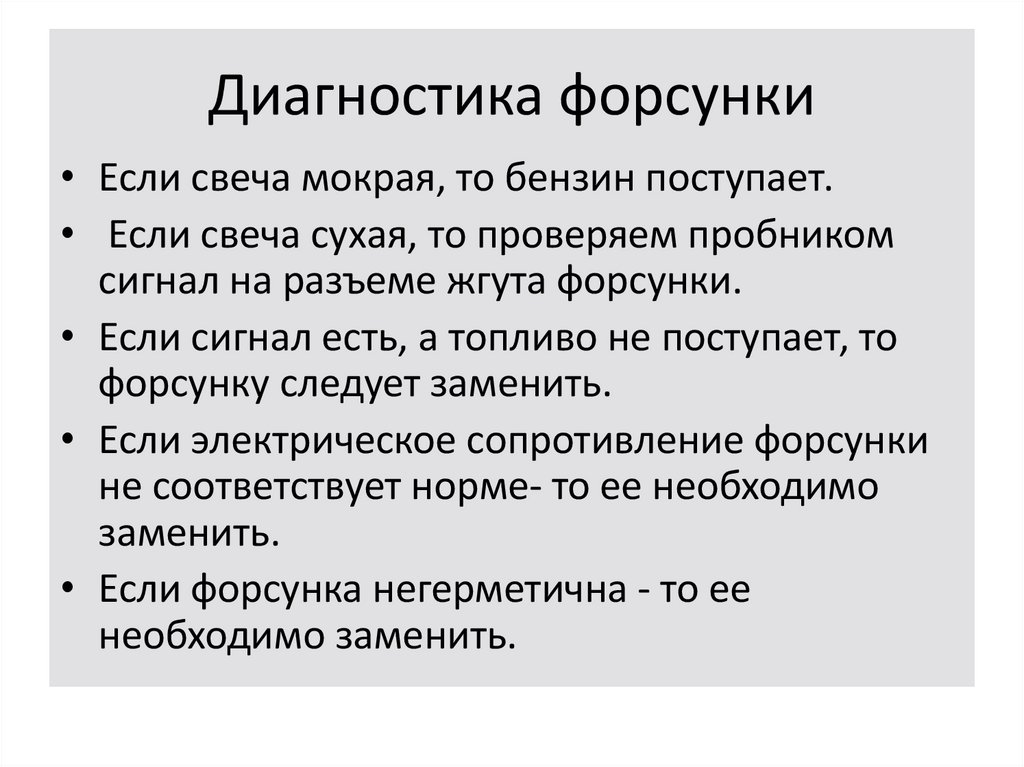

2. Диагностика форсунки

• Если свеча мокрая, то бензин поступает.
• Если свеча сухая, то проверяем пробником
сигнал на разъеме жгута форсунки.
• Если сигнал есть, а топливо не поступает, то
форсунку следует заменить.
• Если электрическое сопротивление форсунки
не соответствует норме- то ее необходимо
заменить.
• Если форсунка негерметична - то ее
необходимо заменить.

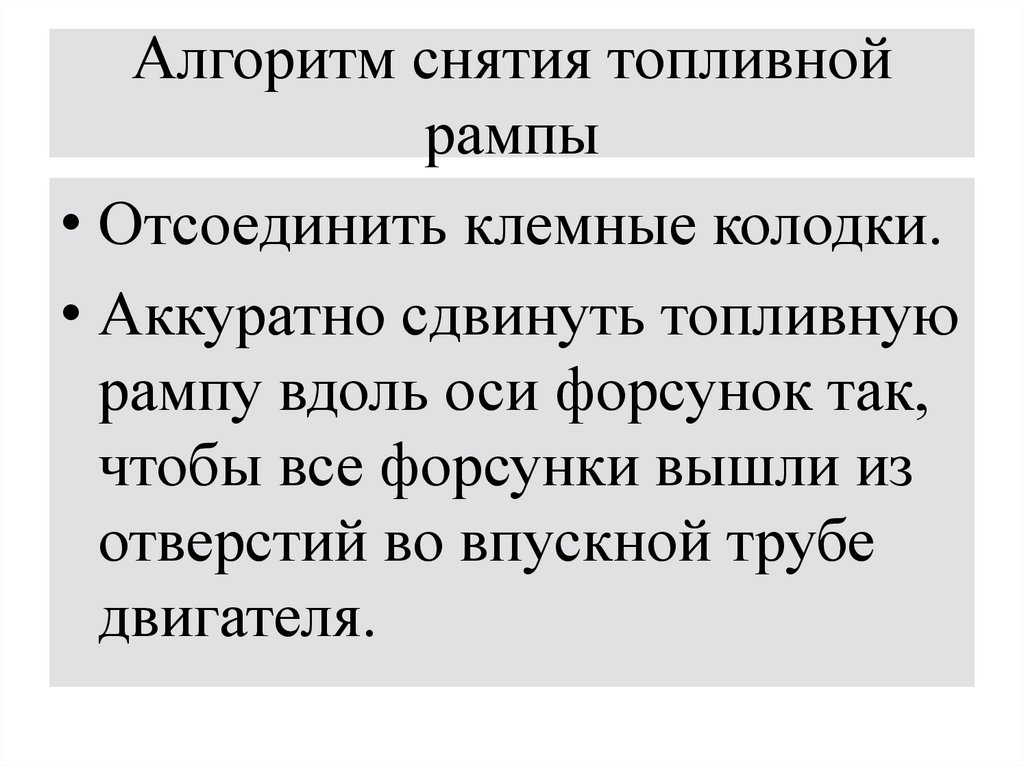

3. Алгоритм снятия топливной рампы

• Отсоединить клемные колодки.
• Аккуратно сдвинуть топливную
рампу вдоль оси форсунок так,
чтобы все форсунки вышли из
отверстий во впускной трубе
двигателя.

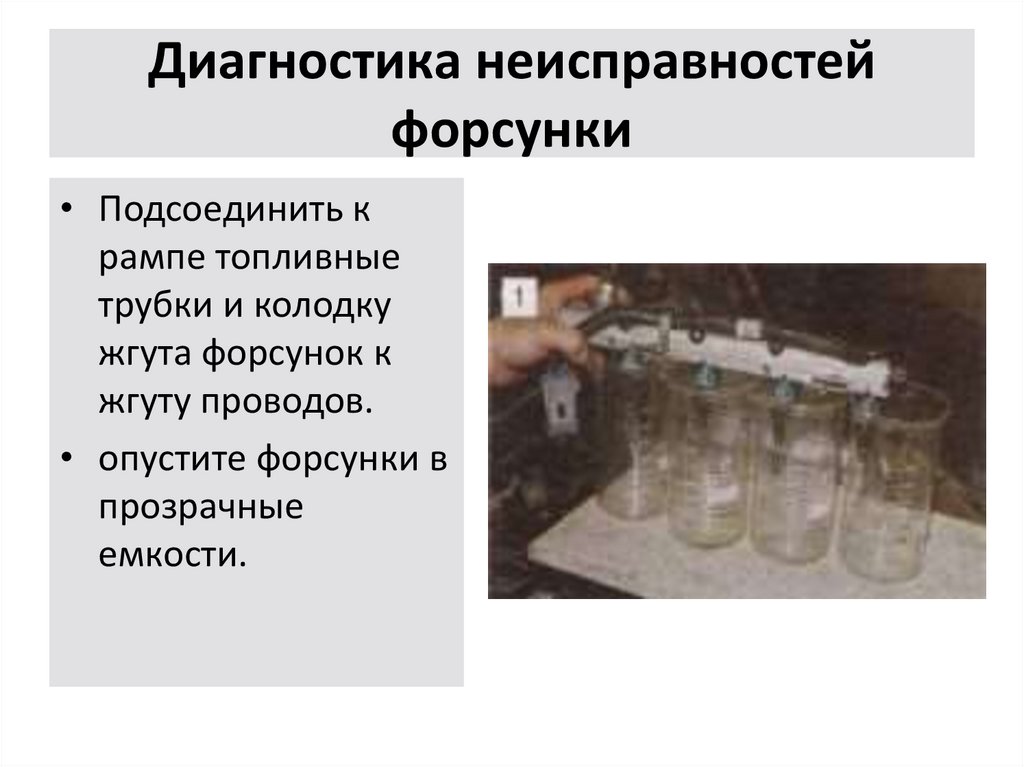

4. Диагностика неисправностей форсунки

• Подсоединить к
рампе топливные
трубки и колодку
жгута форсунок к
жгуту проводов.
• опустите форсунки в
прозрачные
емкости.

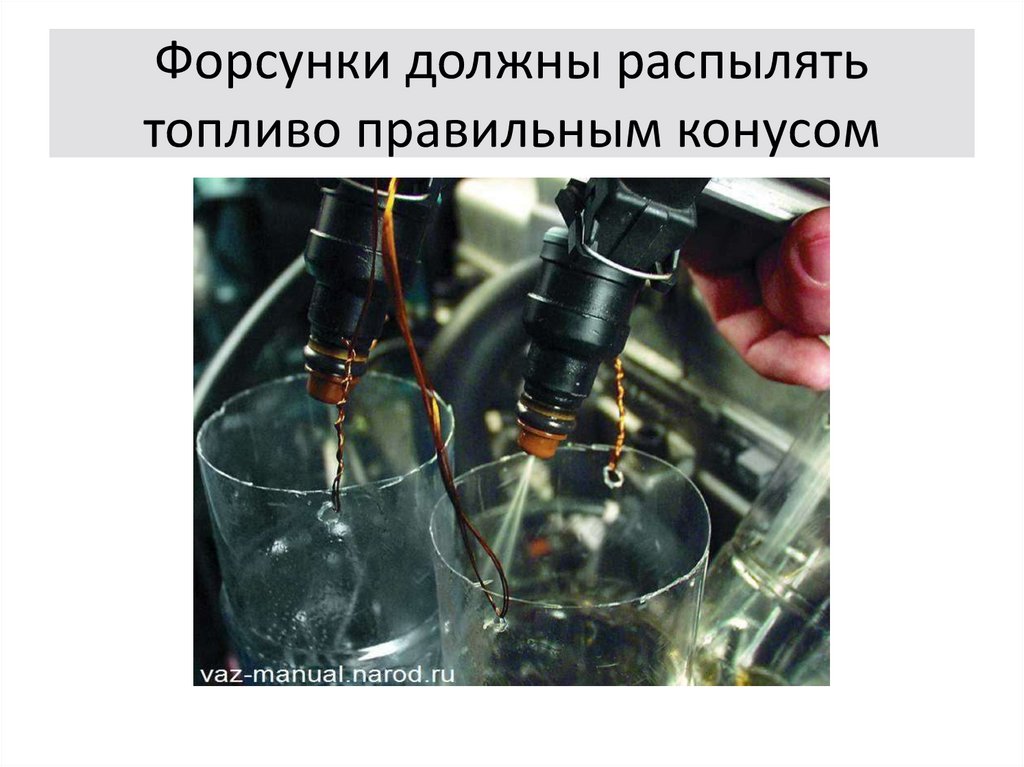

5. Форсунки должны распылять топливо правильным конусом

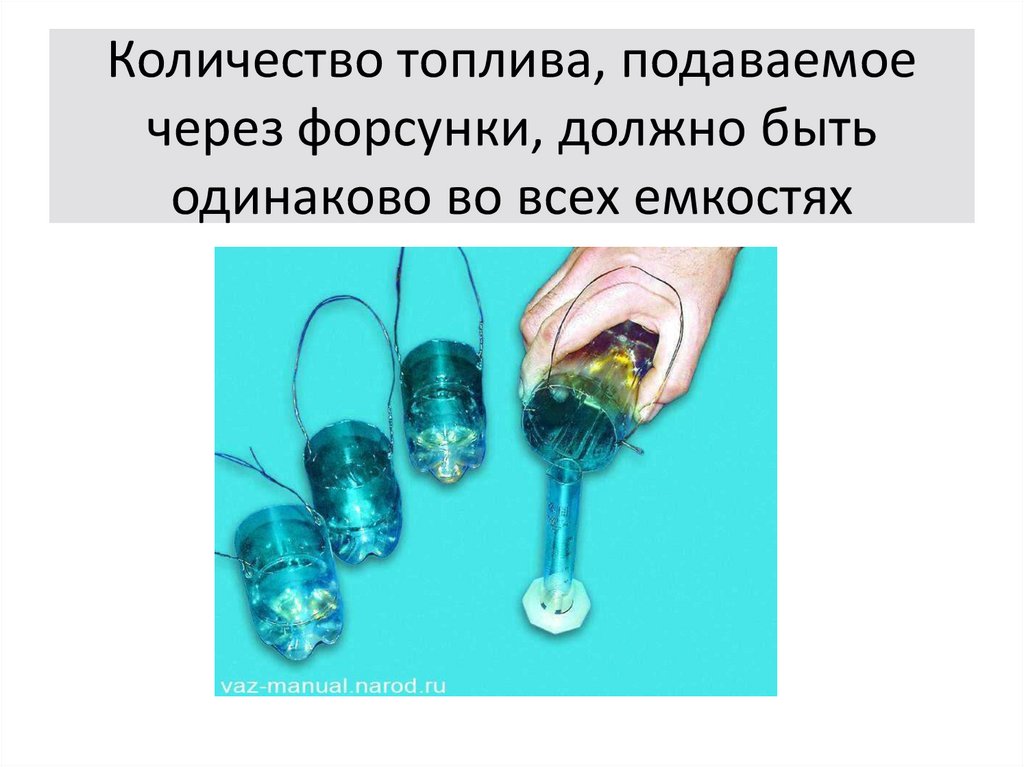

6. Количество топлива, подаваемое через форсунки, должно быть одинаково во всех емкостях

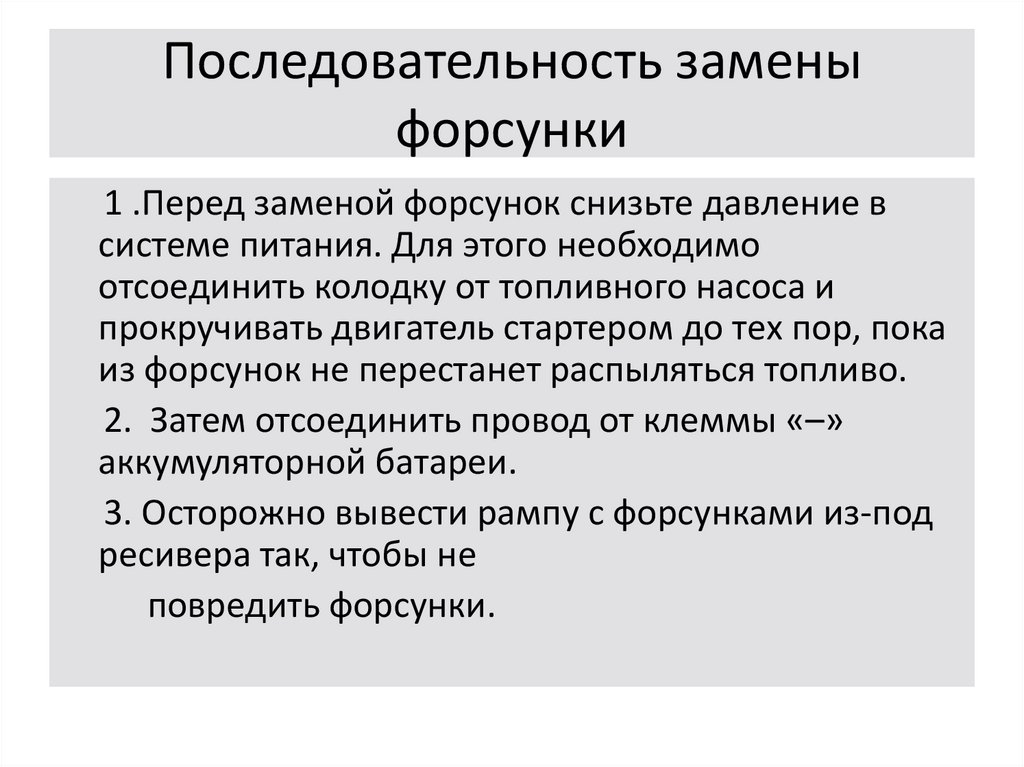

7. Последовательность замены форсунки

1 .Перед заменой форсунок снизьте давление в
системе питания. Для этого необходимо
отсоединить колодку от топливного насоса и
прокручивать двигатель стартером до тех пор, пока
из форсунок не перестанет распыляться топливо.
2. Затем отсоединить провод от клеммы «–»
аккумуляторной батареи.
3. Осторожно вывеcти рампу с форсунками из-под
ресивера так, чтобы не
повредить форсунки.

8.

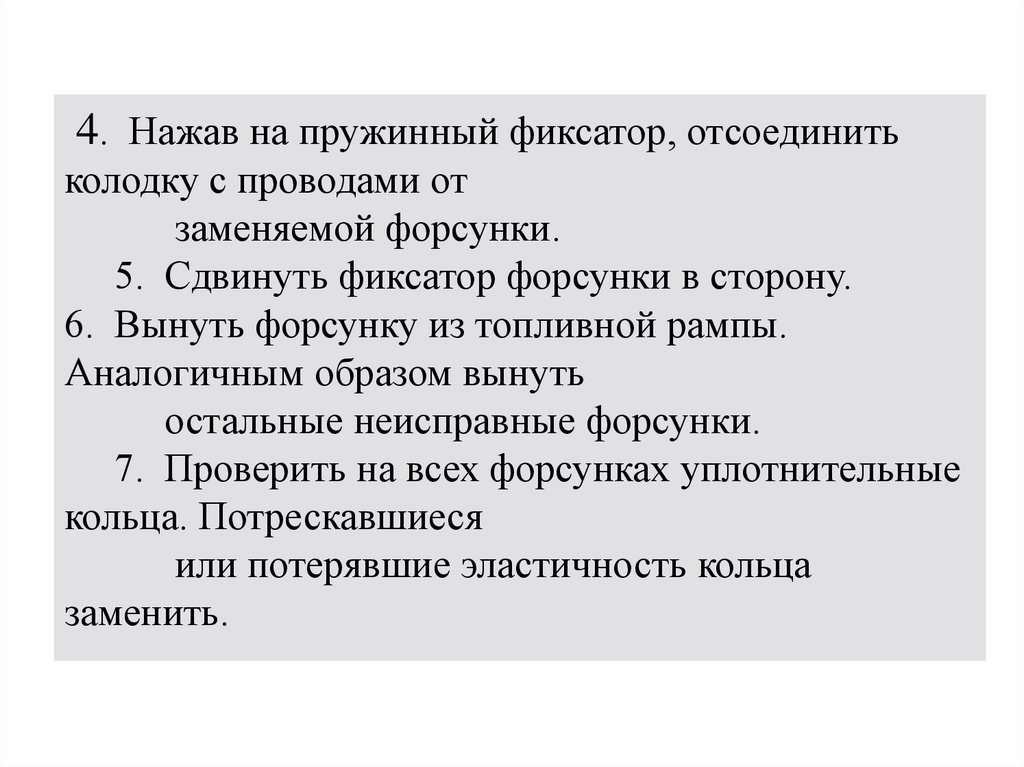

4. Нажав на пружинный фиксатор, отсоединить
колодку с проводами от
заменяемой форсунки.
5. Сдвинуть фиксатор форсунки в сторону.
6. Вынуть форсунку из топливной рампы.
Аналогичным образом вынуть
остальные неисправные форсунки.
7. Проверить на всех форсунках уплотнительные
кольца. Потрескавшиеся
или потерявшие эластичность кольца
заменить.

9.

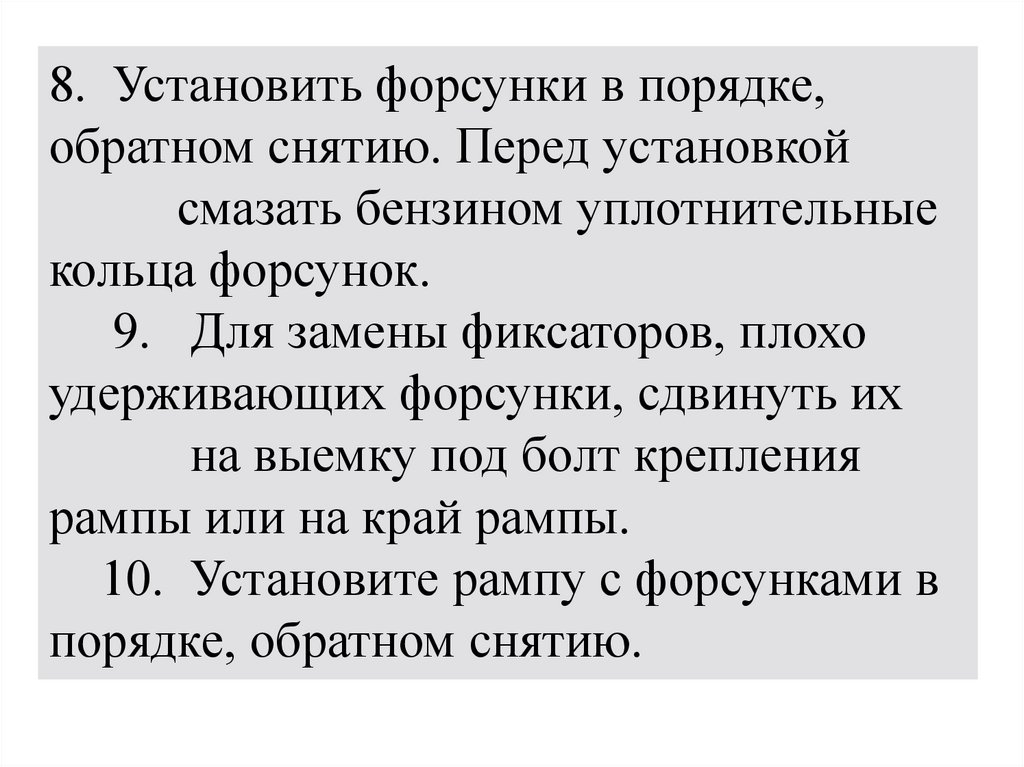

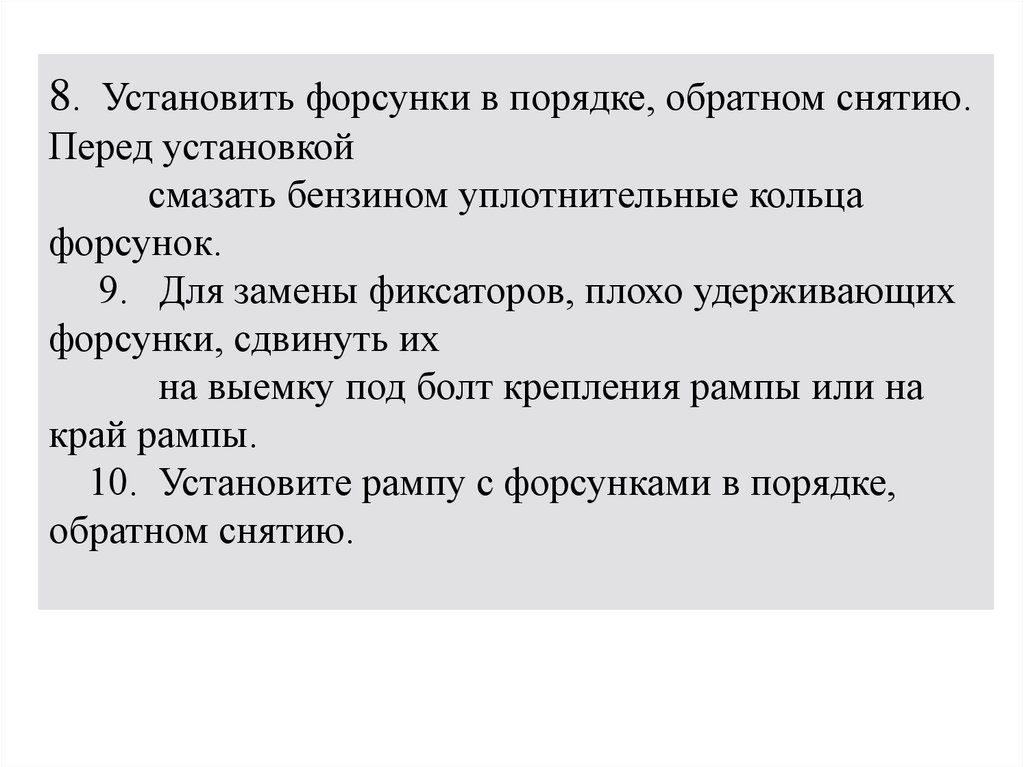

8. Установить форсунки в порядке, обратном снятию.
Перед установкой
смазать бензином уплотнительные кольца
форсунок.
9. Для замены фиксаторов, плохо удерживающих
форсунки, сдвинуть их
на выемку под болт крепления рампы или на
край рампы.
10. Установите рампу с форсунками в порядке,
обратном снятию.

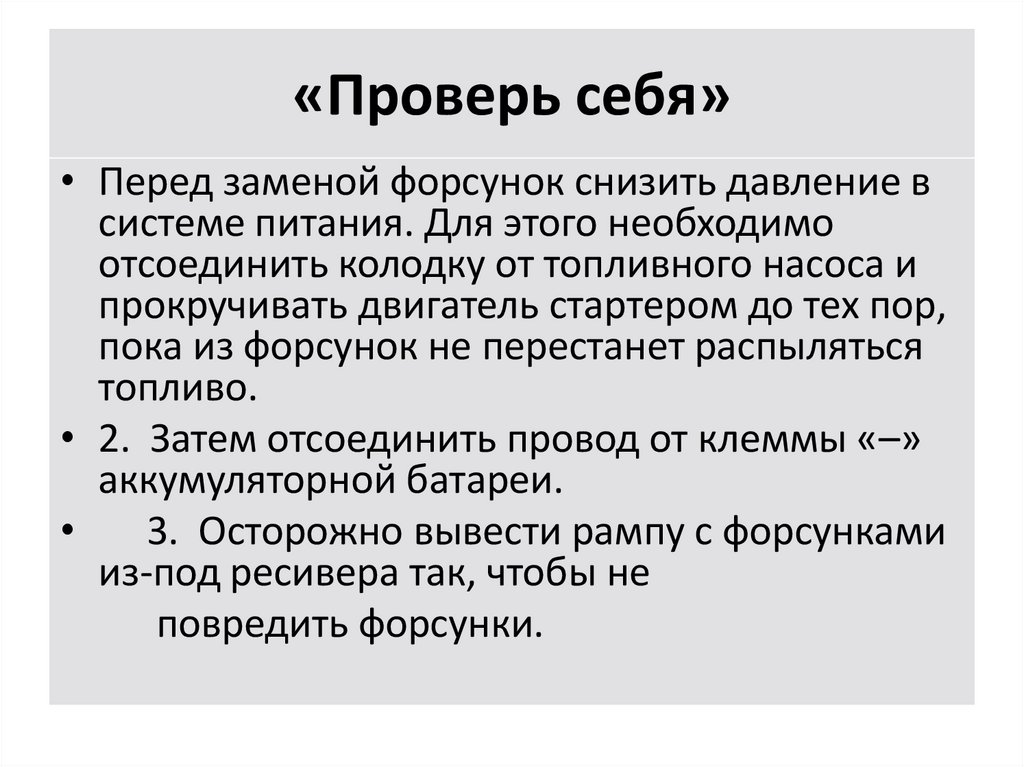

10. «Проверь себя»

• Перед заменой форсунок снизить давление в
системе питания. Для этого необходимо
отсоединить колодку от топливного насоса и
прокручивать двигатель стартером до тех пор,
пока из форсунок не перестанет распыляться
топливо.
• 2. Затем отсоединить провод от клеммы «–»
аккумуляторной батареи.
3. Осторожно вывеcти рампу с форсунками
из-под ресивера так, чтобы не
повредить форсунки.

11.

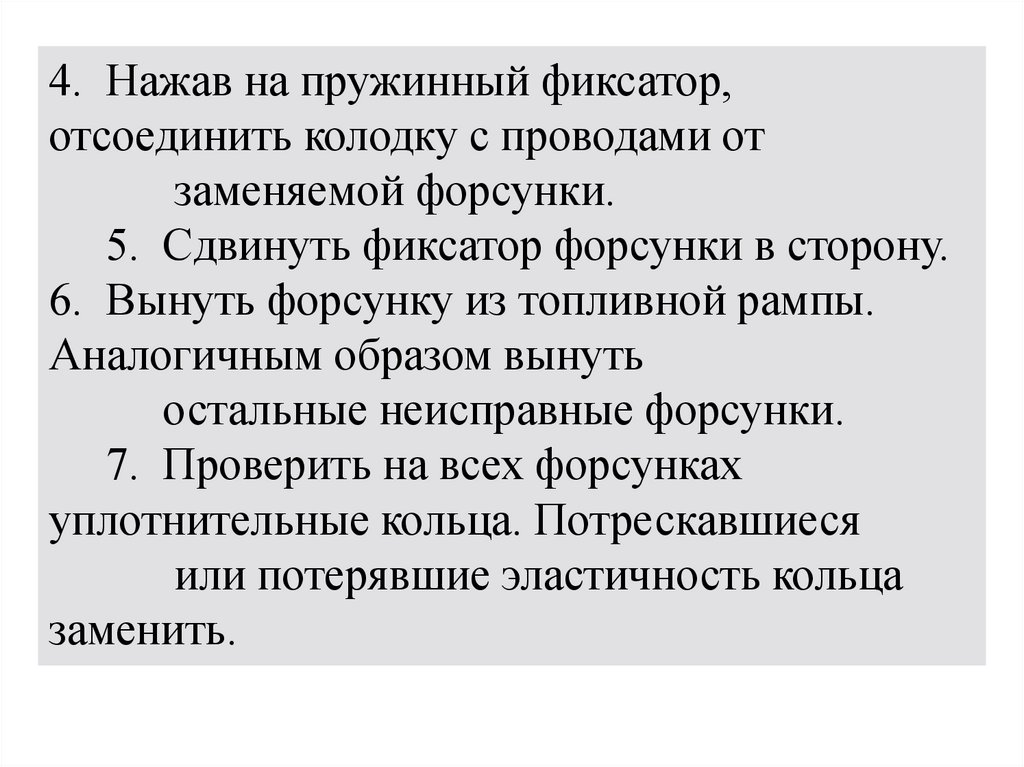

4. Нажав на пружинный фиксатор,
отсоединить колодку с проводами от
заменяемой форсунки.
5. Сдвинуть фиксатор форсунки в сторону.
6. Вынуть форсунку из топливной рампы.
Аналогичным образом вынуть
остальные неисправные форсунки.
7. Проверить на всех форсунках
уплотнительные кольца. Потрескавшиеся
или потерявшие эластичность кольца
заменить.

12.

8. Установить форсунки в порядке,
обратном снятию. Перед установкой
смазать бензином уплотнительные
кольца форсунок.
9. Для замены фиксаторов, плохо
удерживающих форсунки, сдвинуть их
на выемку под болт крепления
рампы или на край рампы.
10. Установите рампу с форсунками в
порядке, обратном снятию.

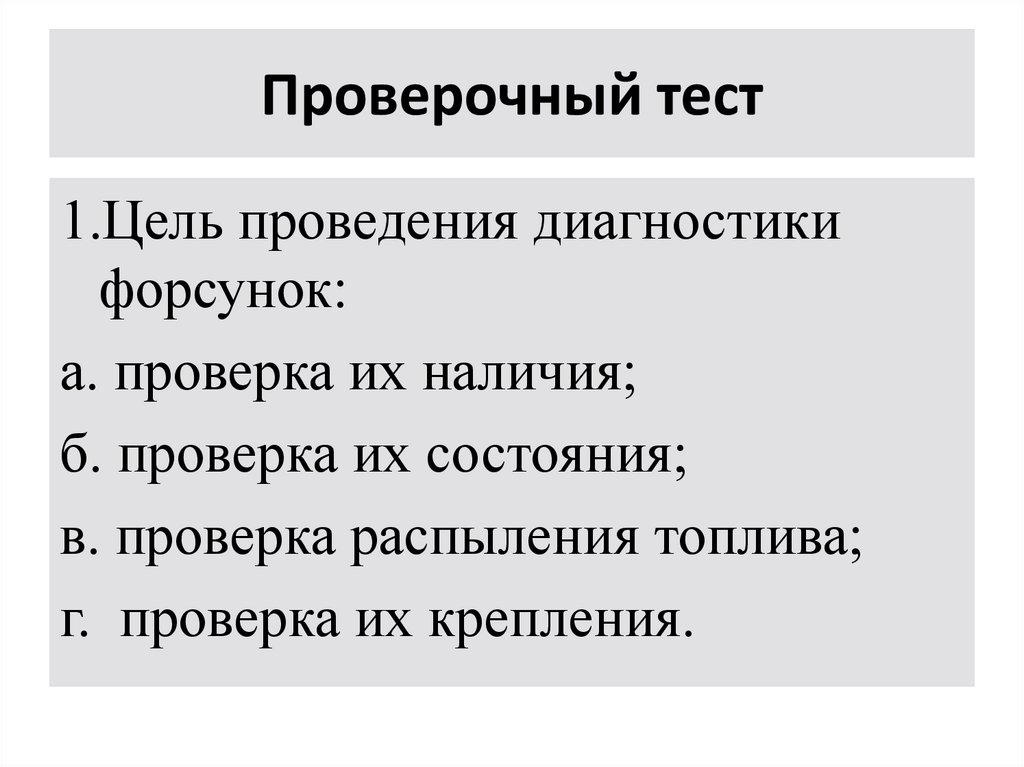

13. Проверочный тест

1.Цель проведения диагностики
форсунок:
а. проверка их наличия;
б. проверка их состояния;
в. проверка распыления топлива;
г. проверка их крепления.

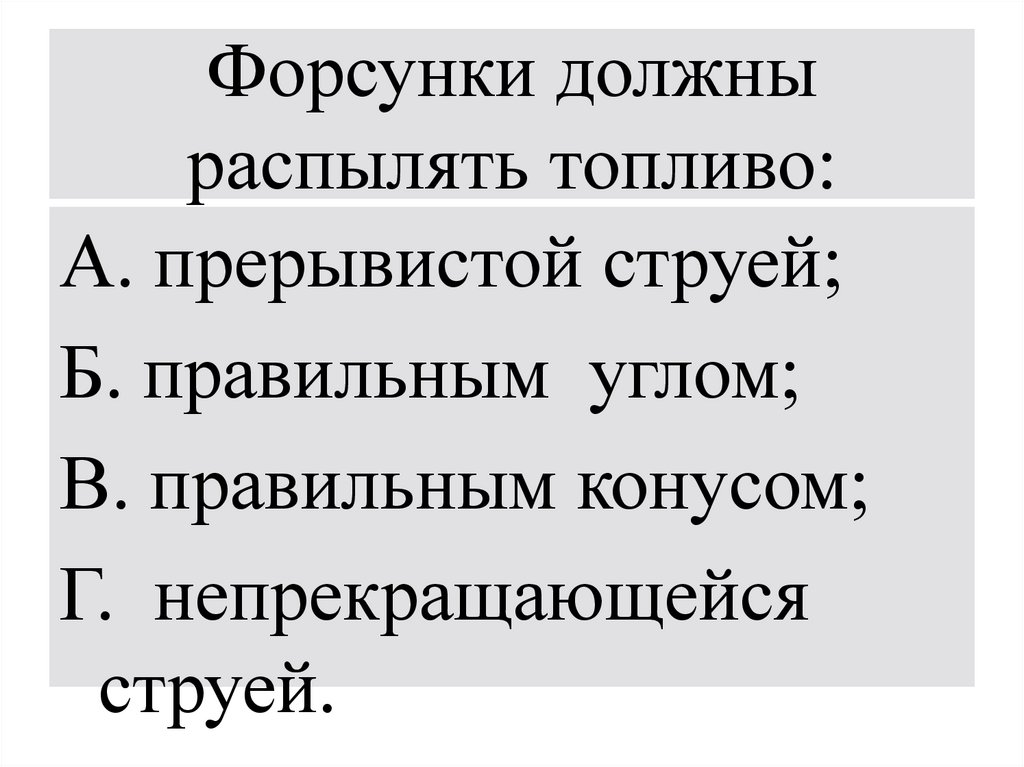

14. Форсунки должны распылять топливо:

А. прерывистой струей;
Б. правильным углом;
В. правильным конусом;
Г. непрекращающейся
струей.

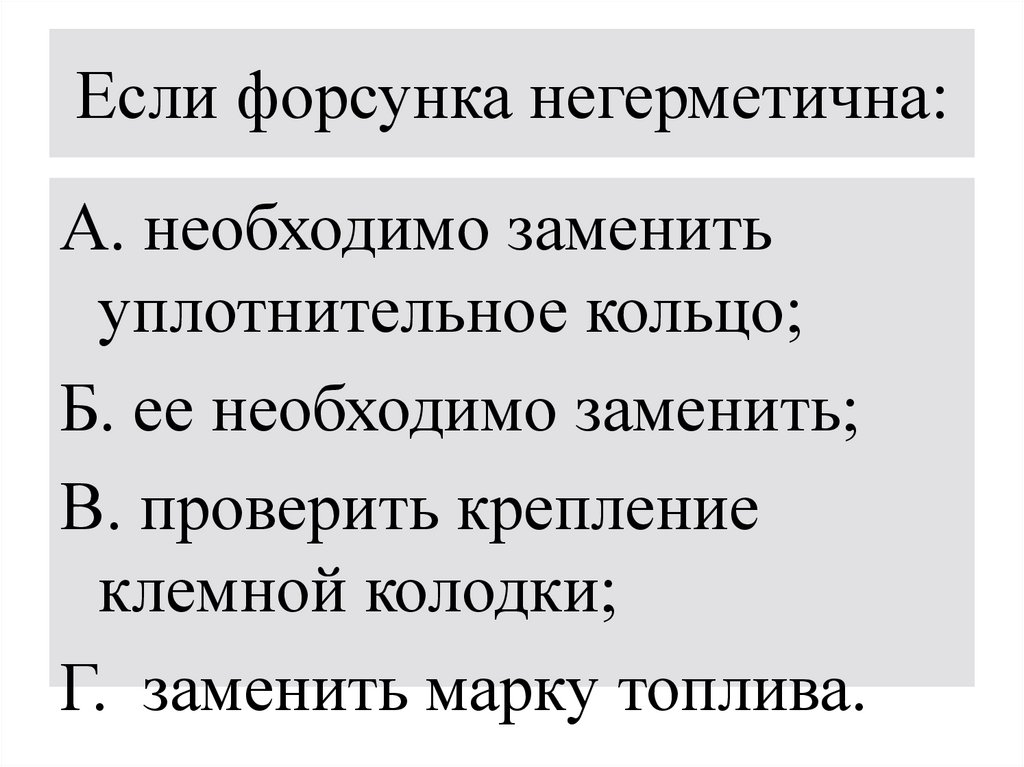

15. Если форсунка негерметична:

А. необходимо заменить
уплотнительное кольцо;
Б. ее необходимо заменить;
В. проверить крепление
клемной колодки;
Г. заменить марку топлива.

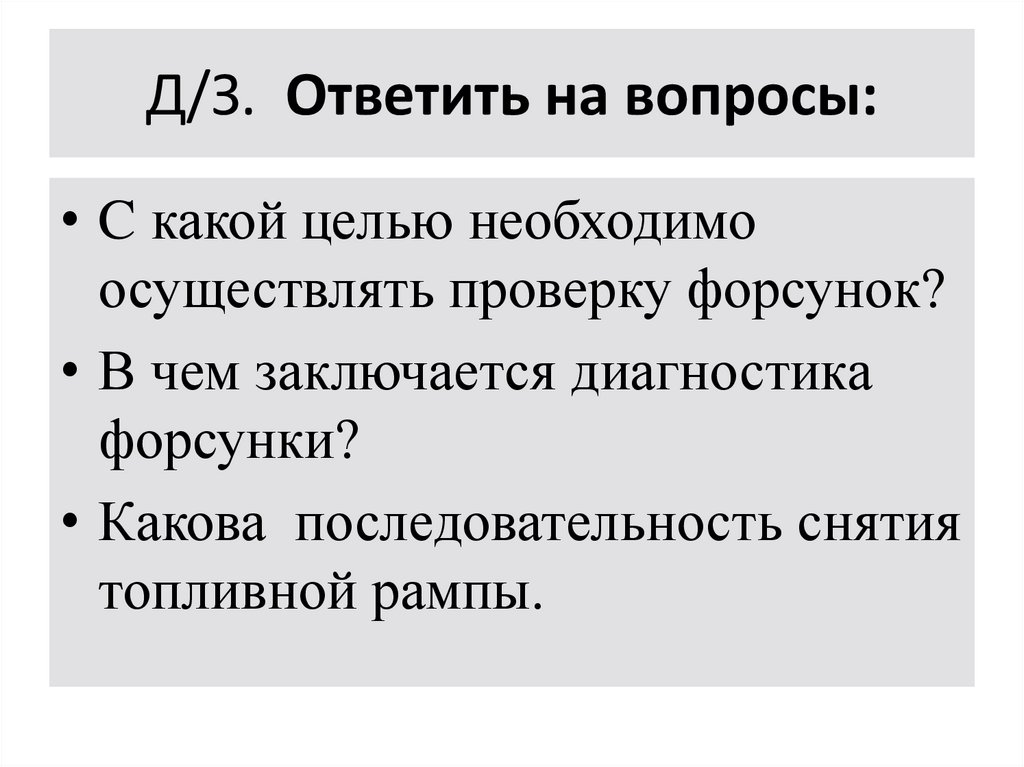

16. Д/З. Ответить на вопросы:

• C какой целью необходимо
осуществлять проверку форсунок?
• В чем заключается диагностика
форсунки?
• Какова последовательность снятия
топливной рампы.
