Работа силы Ампера. Магнитный поток. Явление электромагнитной индукции. Закон электромагнитной индукции. Правило Ленца

1.

Работа силы Ампера. Магнитный
поток. Явление электромагнитной
индукции. Закон электромагнитной
индукции. Правило Ленца.

2.

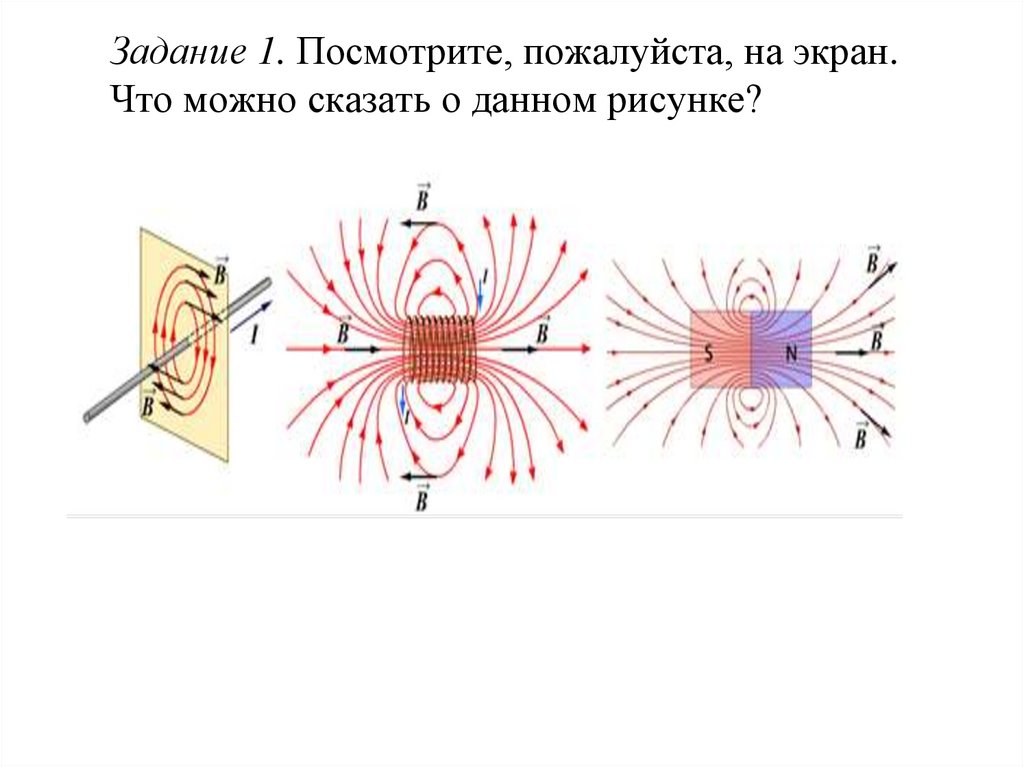

Задание 1. Посмотрите, пожалуйста, на экран.
Что можно сказать о данном рисунке?

3.

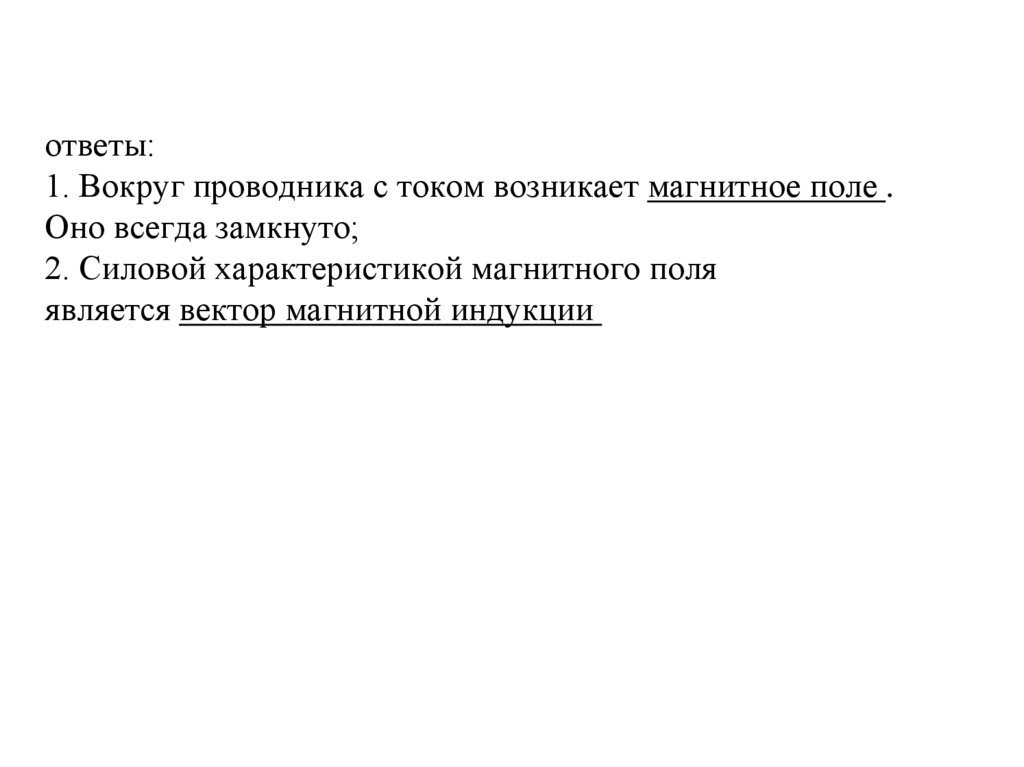

ответы:
1. Вокруг проводника с током возникает магнитное поле .
Оно всегда замкнуто;
2. Силовой характеристикой магнитного поля
является вектор магнитной индукции

4.

Великому английскому
физику Майклу
Фарадею (17911867)потребовалось
почти 10 лет, чтобы
ответить в 1831 году на
вопрос: как превратить
магнетизм в
электричество?

5.

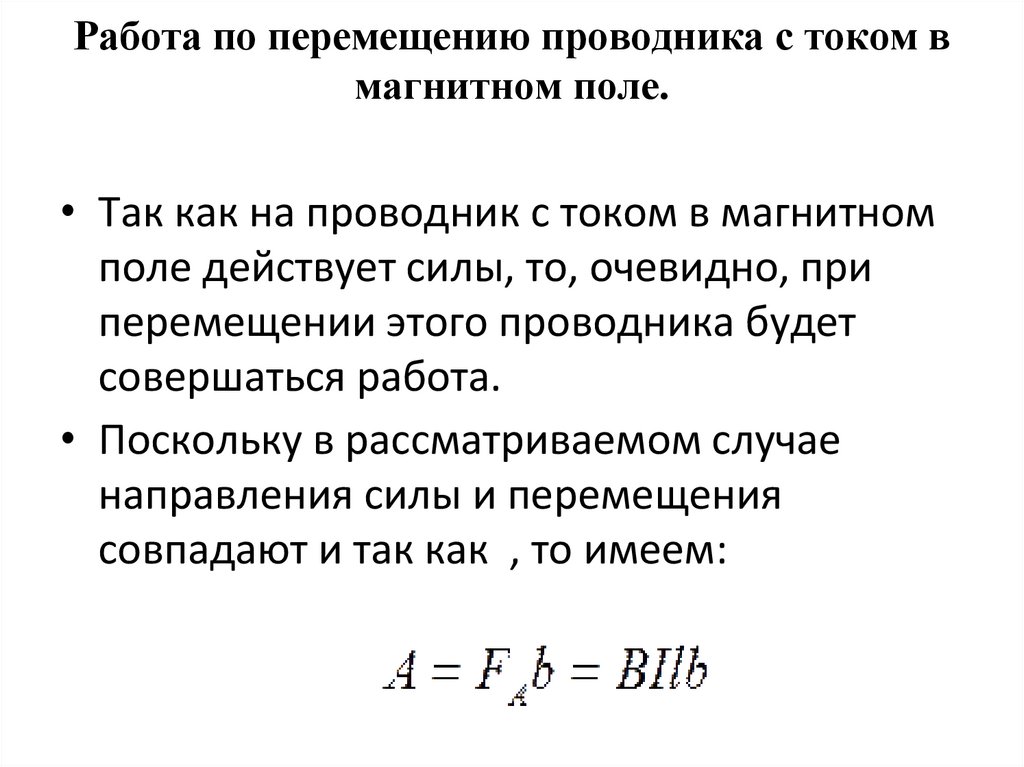

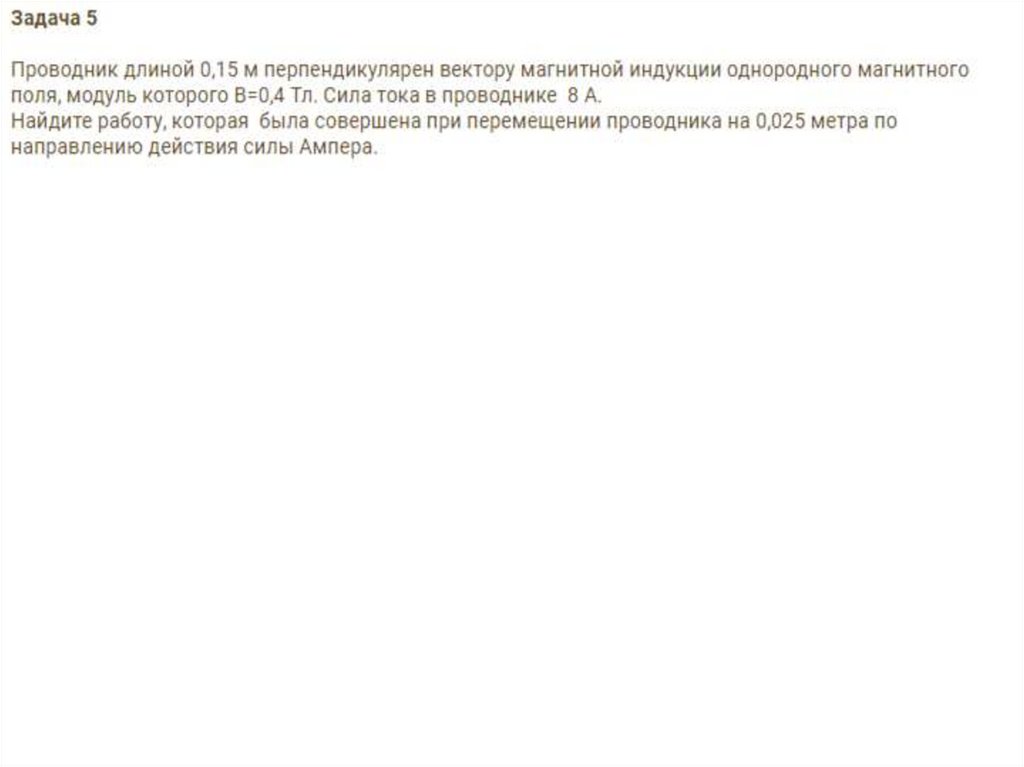

Работа по перемещению проводника с током в
магнитном поле.
• Так как на проводник с током в магнитном
поле действует силы, то, очевидно, при
перемещении этого проводника будет
совершаться работа.
• Поскольку в рассматриваемом случае
направления силы и перемещения
совпадают и так как , то имеем:

6.

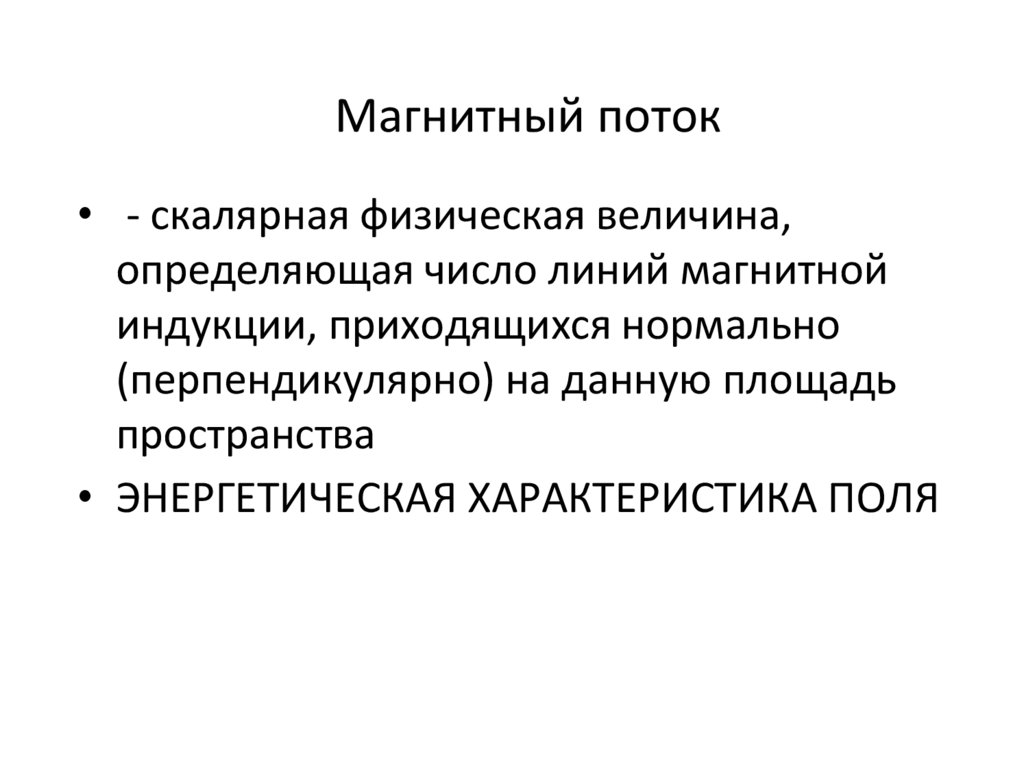

Магнитный поток
• - скалярная физическая величина,
определяющая число линий магнитной
индукции, приходящихся нормально
(перпендикулярно) на данную площадь
пространства
• ЭНЕРГЕТИЧЕСКАЯ ХАРАКТЕРИСТИКА ПОЛЯ

7.

МАГНИТНЫЙ ПОТОК — (символ Ф), мера
силы и протяженности МАГНИТНОГО
ПОЛЯ. Единицей магнитного потока
является вебер - 1 Вб
Вильгельм Эдуард Вебер
1804 – 1891 г.г

8.

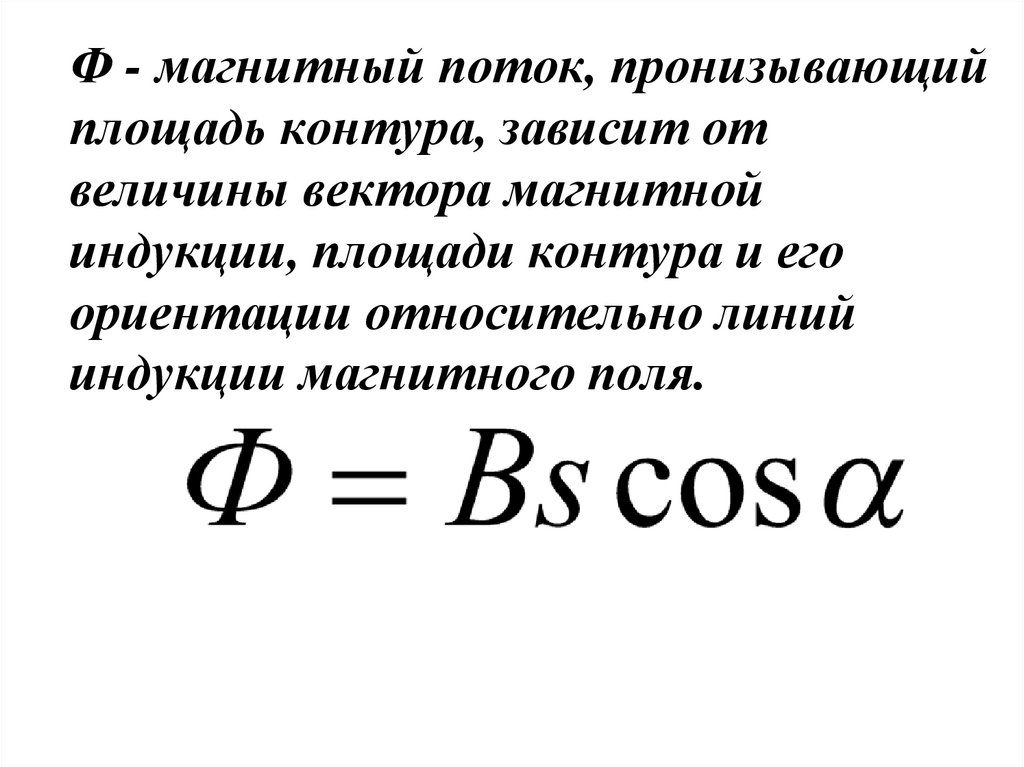

Ф - магнитный поток, пронизывающий
площадь контура, зависит от
величины вектора магнитной
индукции, площади контура и его
ориентации относительно линий
индукции магнитного поля.

9.

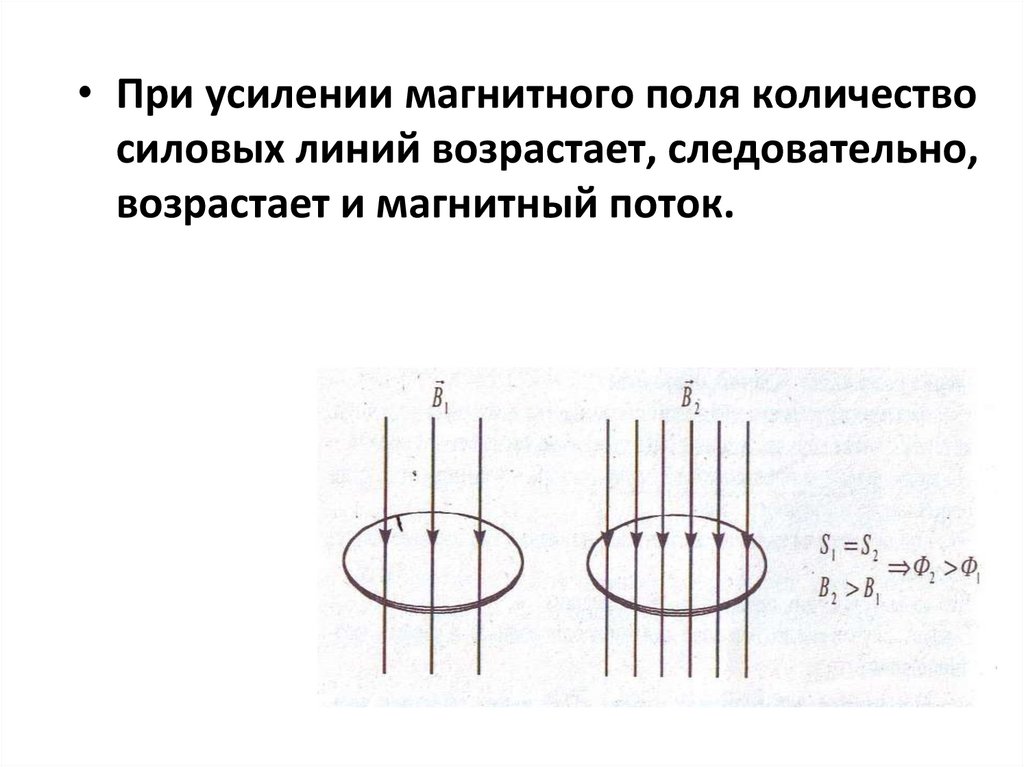

• При усилении магнитного поля количество
силовых линий возрастает, следовательно,
возрастает и магнитный поток.

10.

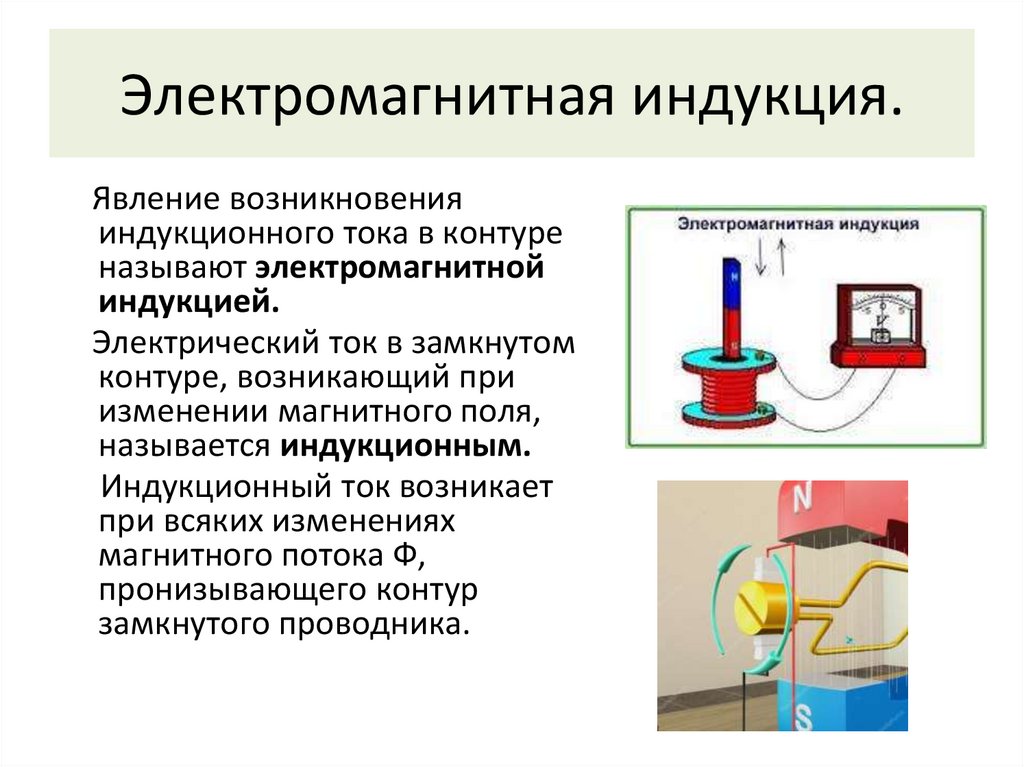

Электромагнитная индукция.
Явление возникновения
индукционного тока в контуре
называют электромагнитной
индукцией.
Электрический ток в замкнутом
контуре, возникающий при
изменении магнитного поля,
называется индукционным.
Индукционный ток возникает
при всяких изменениях
магнитного потока Ф,
пронизывающего контур
замкнутого проводника.

11.

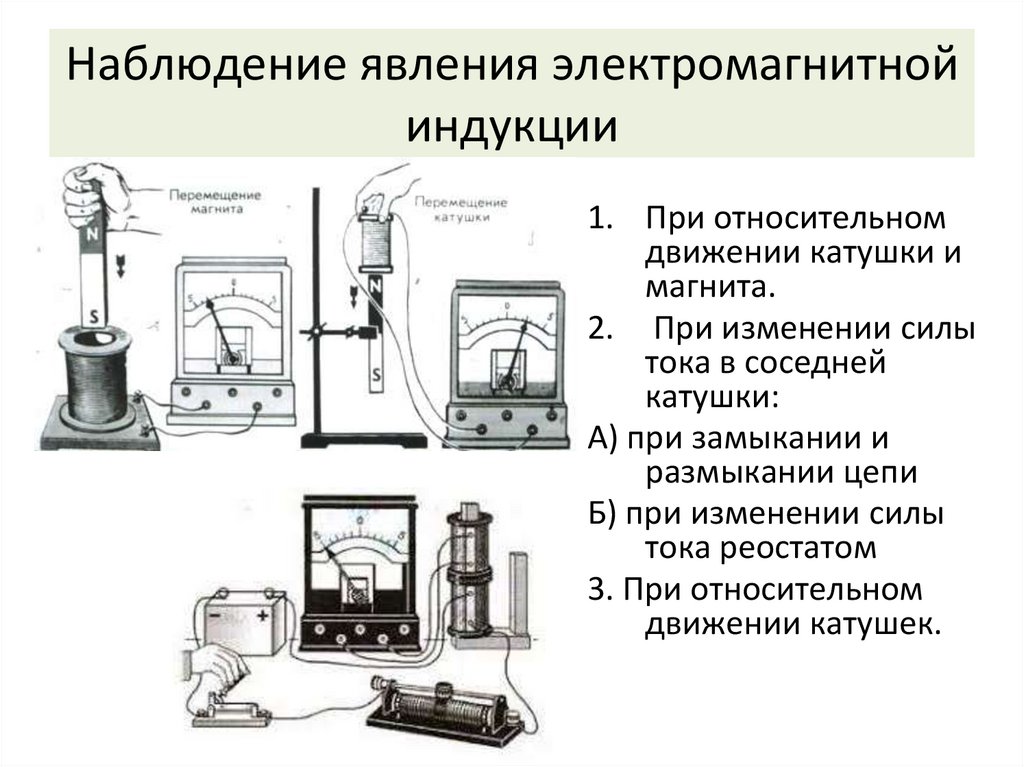

Наблюдение явления электромагнитной
индукции
1. При относительном
движении катушки и
магнита.
2. При изменении силы
тока в соседней
катушки:
А) при замыкании и
размыкании цепи
Б) при изменении силы
тока реостатом
3. При относительном
движении катушек.

12.

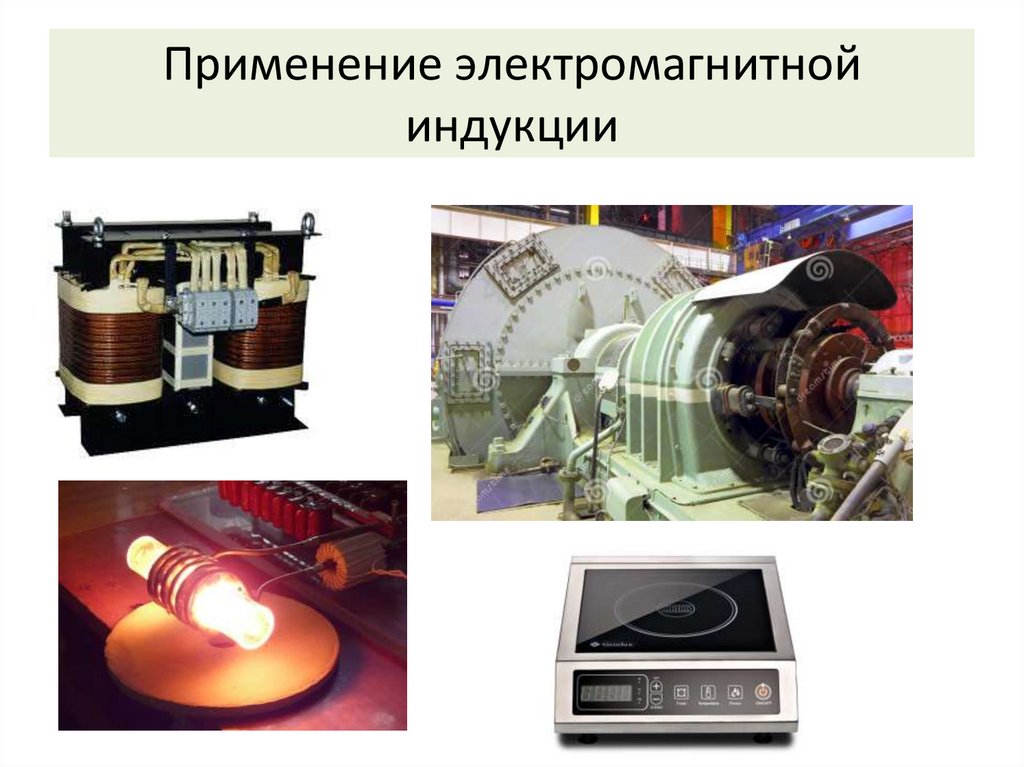

Применение электромагнитной
индукции

13.

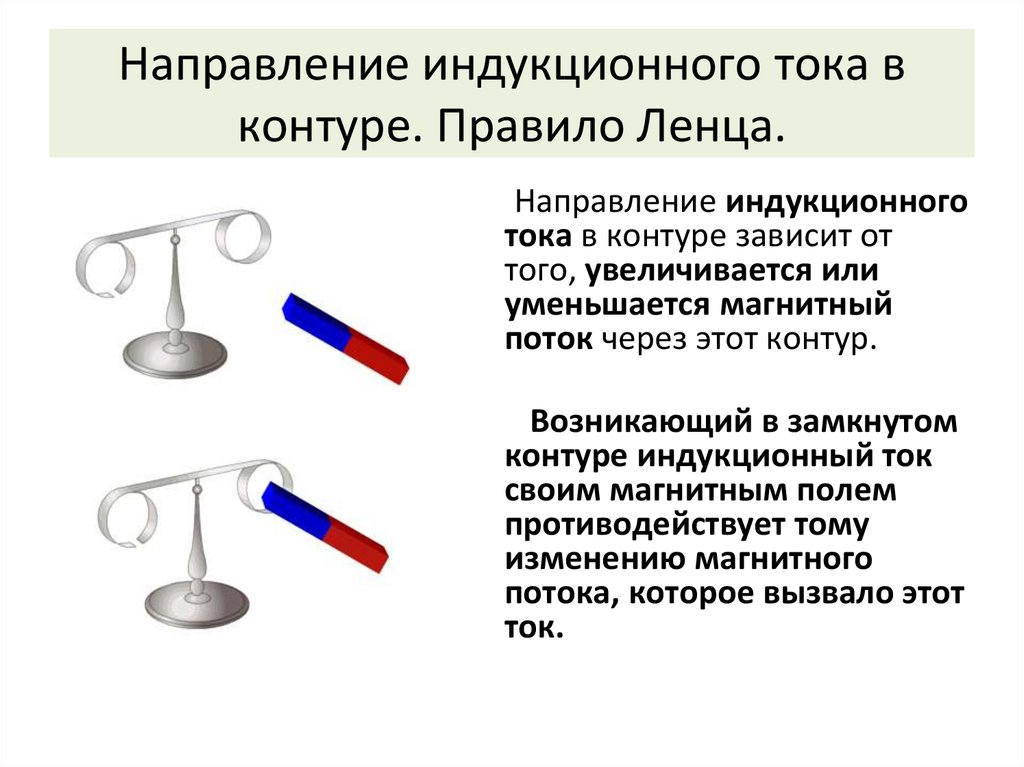

Направление индукционного тока в
контуре. Правило Ленца.
Направление индукционного
тока в контуре зависит от
того, увеличивается или
уменьшается магнитный
поток через этот контур.
Возникающий в замкнутом
контуре индукционный ток
своим магнитным полем
противодействует тому
изменению магнитного
потока, которое вызвало этот
ток.
