Засоби зберігання енергії

1. Засоби зберігання енергії

Осадча Вікторія Олегівна
Асистент

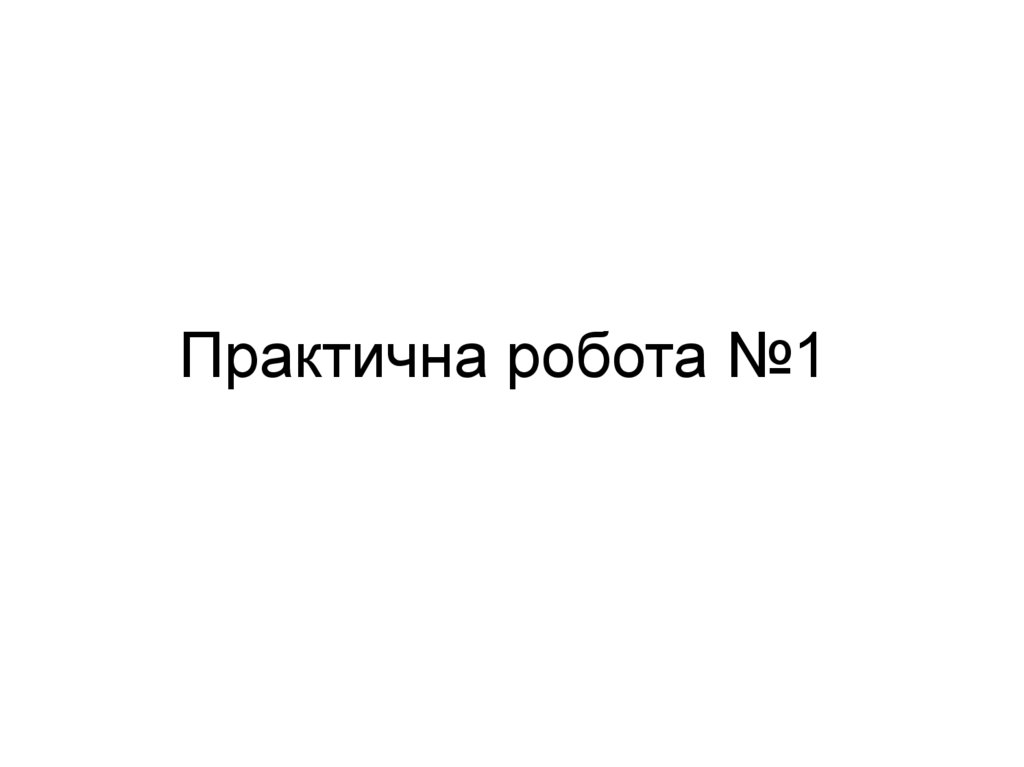

2. Практична робота №1

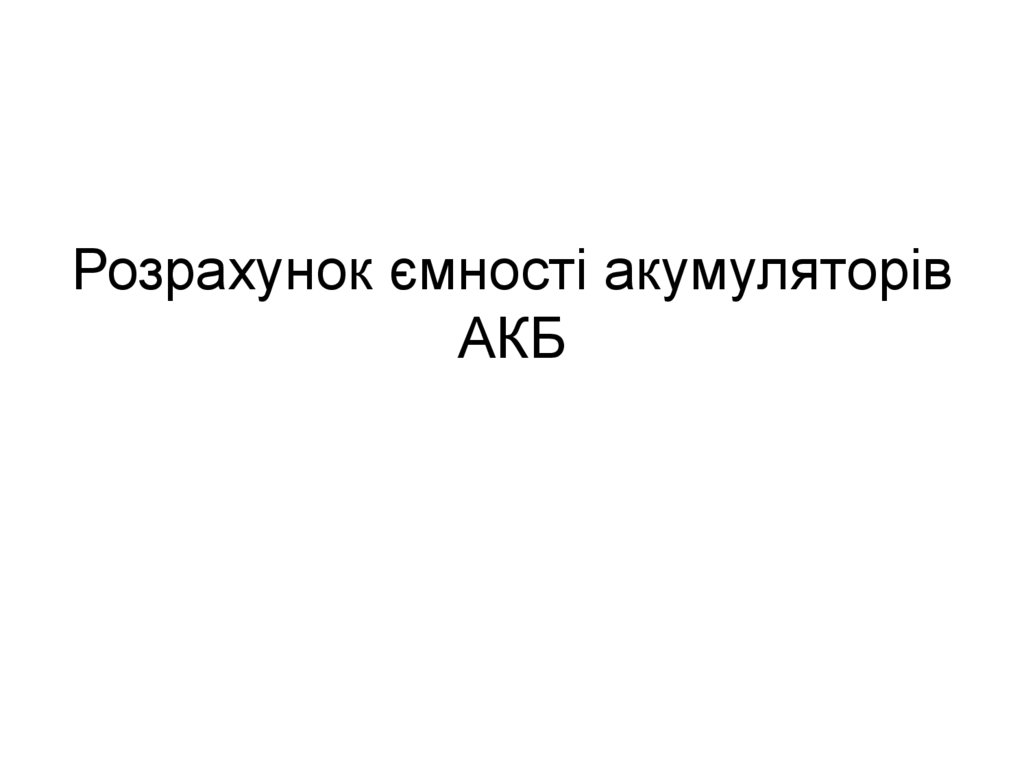

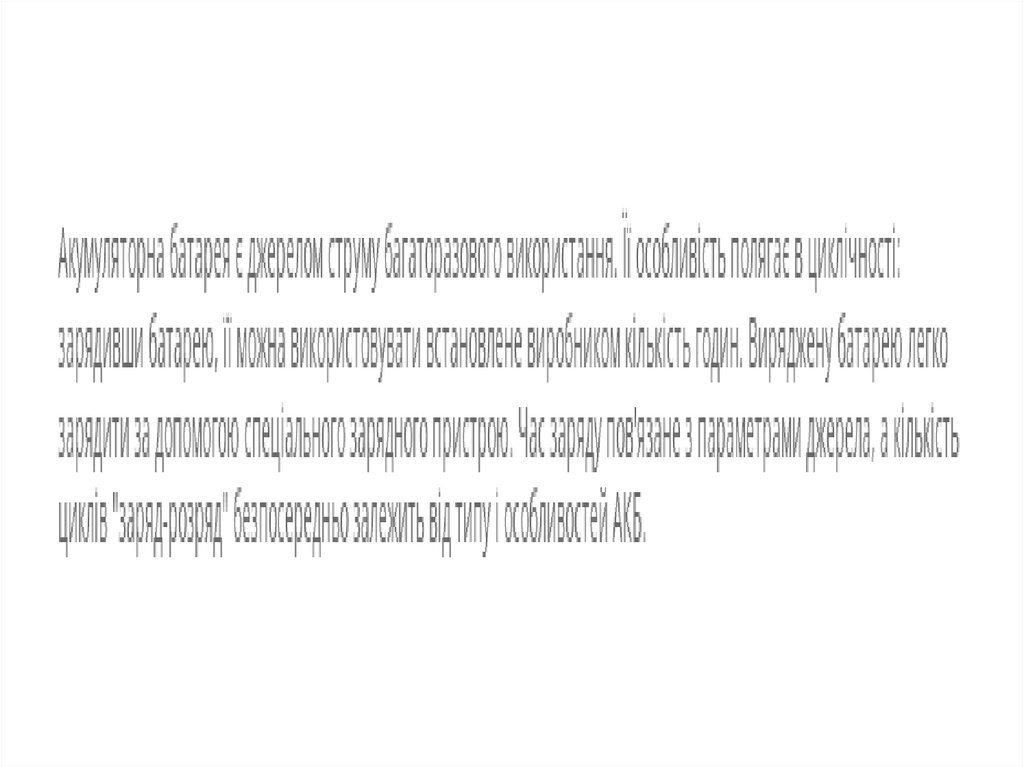

3. Розрахунок ємності акумуляторів АКБ

4.

5.

6.

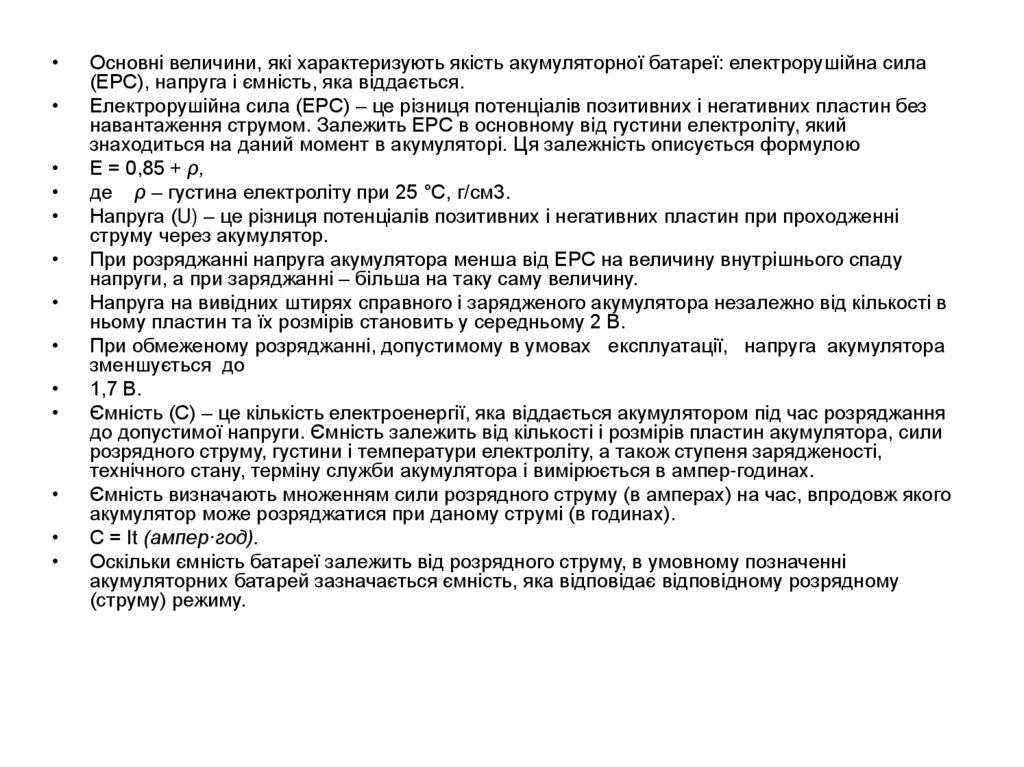

Основні величини, які характеризують якість акумуляторної батареї: електрорушійна сила
(ЕРС), напруга і ємність, яка віддається.
Електрорушійна сила (ЕРС) – це різниця потенціалів позитивних і негативних пластин без
навантаження струмом. Залежить ЕРС в основному від густини електроліту, який
знаходиться на даний момент в акумуляторі. Ця залежність описується формулою
Е = 0,85 + ρ,
де ρ – густина електроліту при 25 °С, г/см3.
Напруга (U) – це різниця потенціалів позитивних і негативних пластин при проходженні
струму через акумулятор.
При розряджанні напруга акумулятора менша від ЕРС на величину внутрішнього спаду
напруги, а при заряджанні – більша на таку саму величину.
Напруга на вивідних штирях справного і зарядженого акумулятора незалежно від кількості в
ньому пластин та їх розмірів становить у середньому 2 В.
При обмеженому розряджанні, допустимому в умовах експлуатації, напруга акумулятора
зменшується до
1,7 В.
Ємність (С) – це кількість електроенергії, яка віддається акумулятором під час розряджання
до допустимої напруги. Ємність залежить від кількості і розмірів пластин акумулятора, сили
розрядного струму, густини і температури електроліту, а також ступеня зарядженості,
технічного стану, терміну служби акумулятора і вимірюється в ампер-годинах.
Ємність визначають множенням сили розрядного струму (в амперах) на час, впродовж якого
акумулятор може розряджатися при даному струмі (в годинах).
С = Іt (ампер·год).
Оскільки ємність батареї залежить від розрядного струму, в умовному позначенні
акумуляторних батарей зазначається ємність, яка відповідає відповідному розрядному
(струму) режиму.

7.

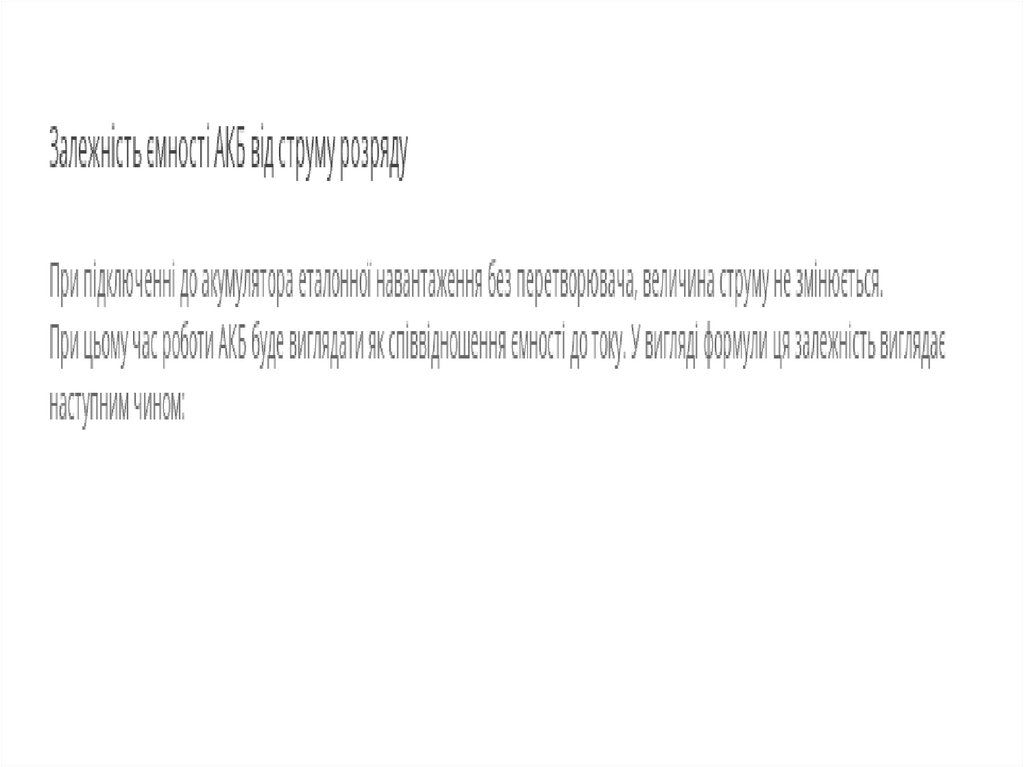

8.

9.

10.

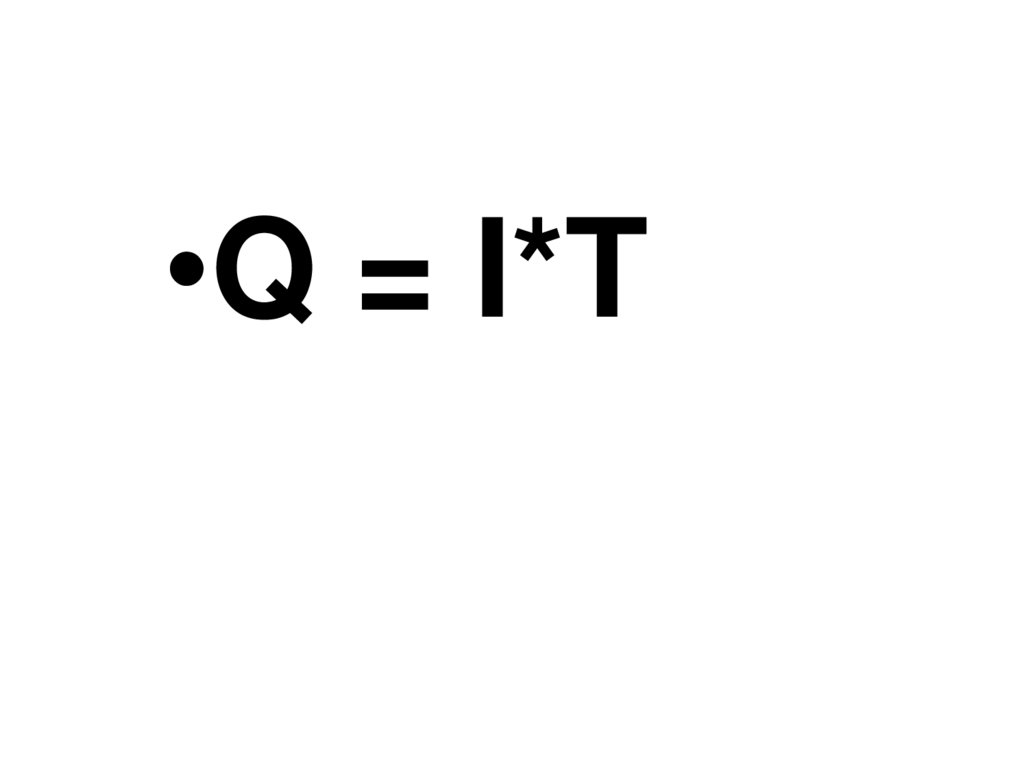

•Q = I*T

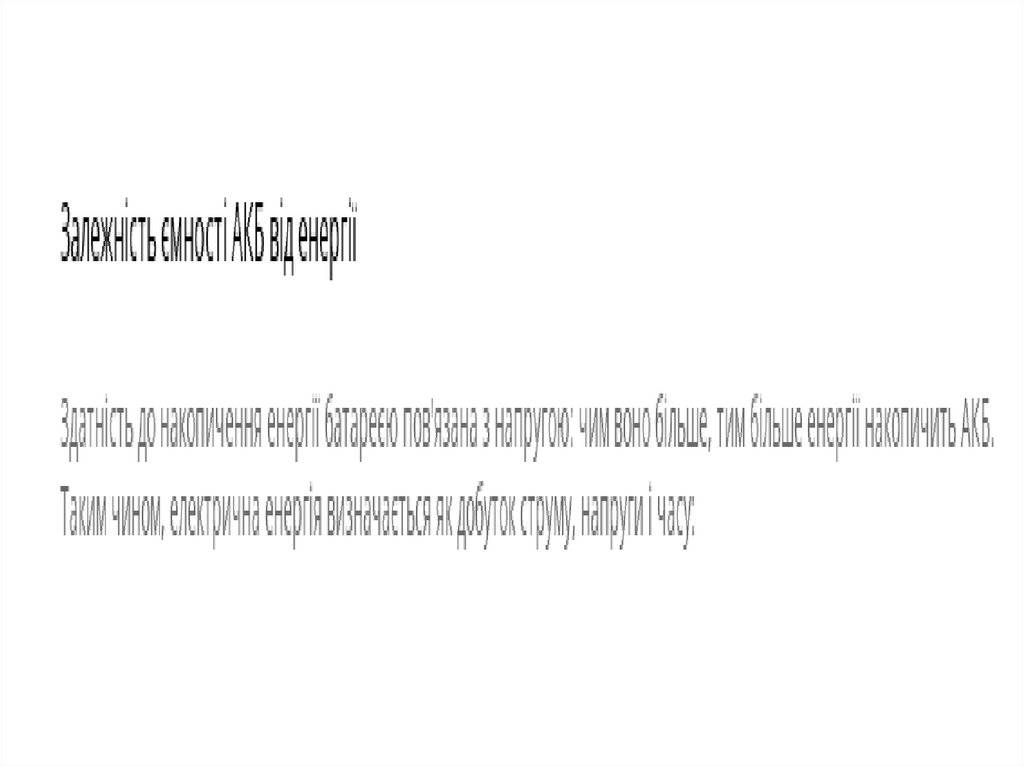

11.

12.

13.

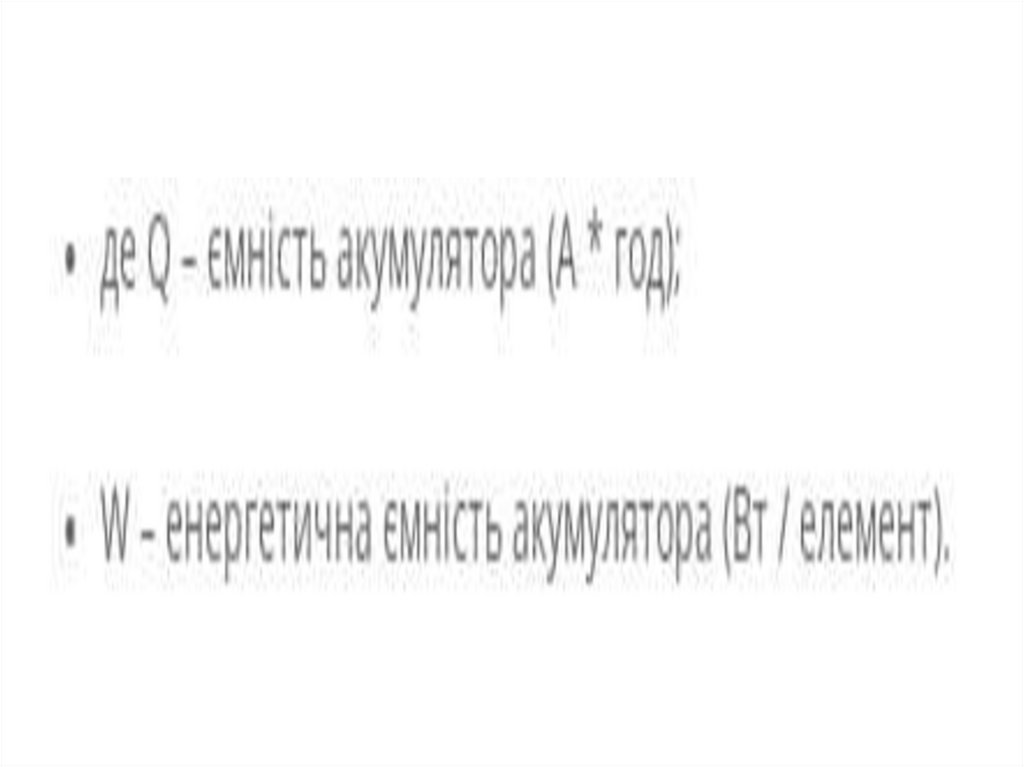

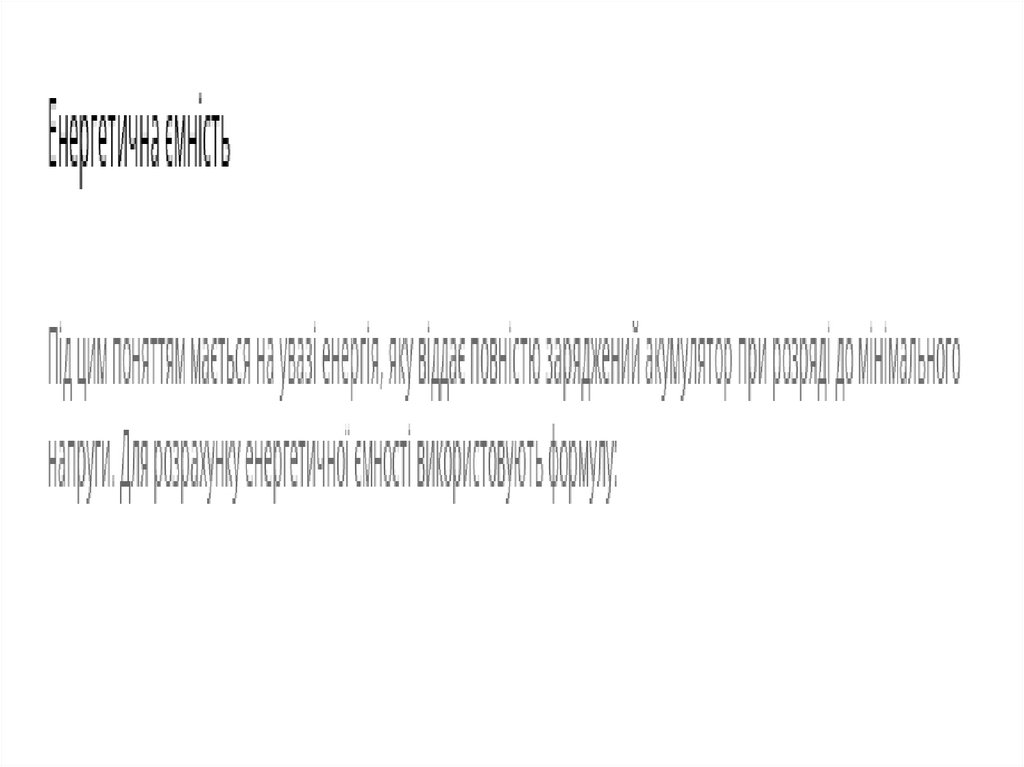

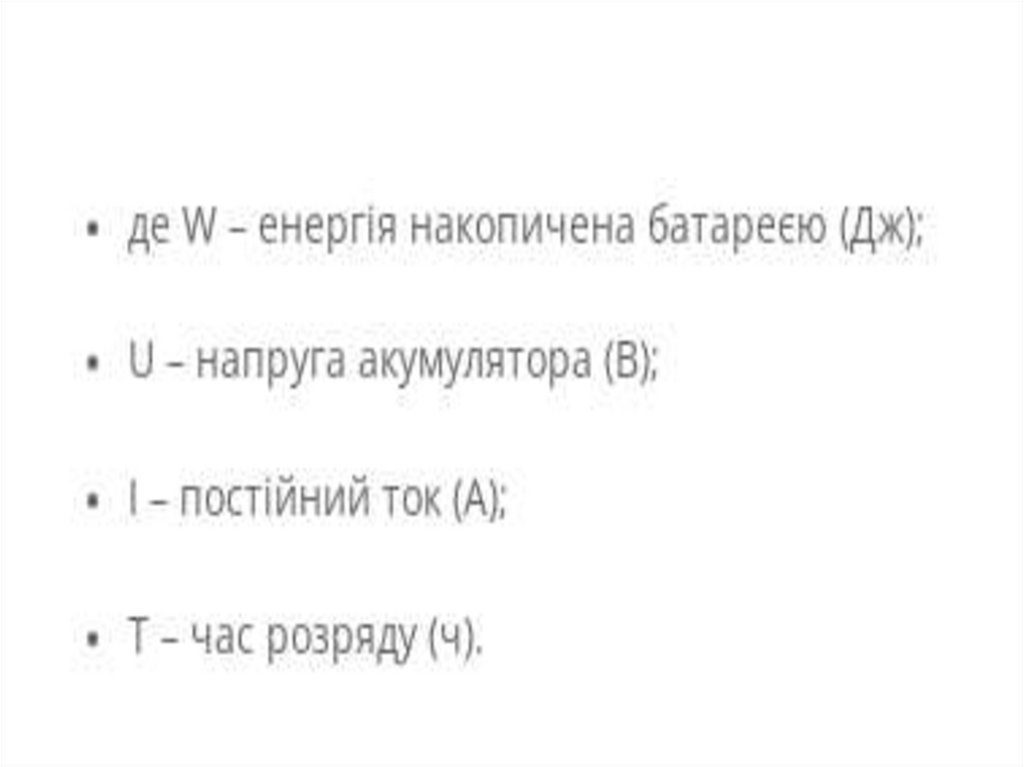

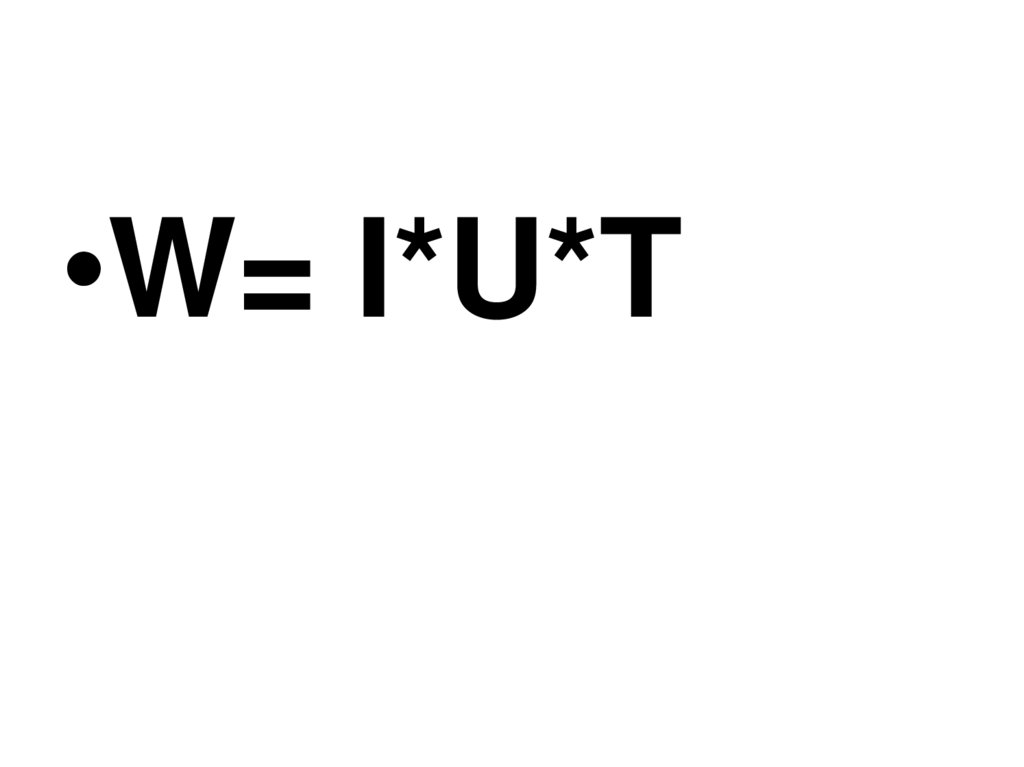

•W= I*U*T

14.

15.

16.

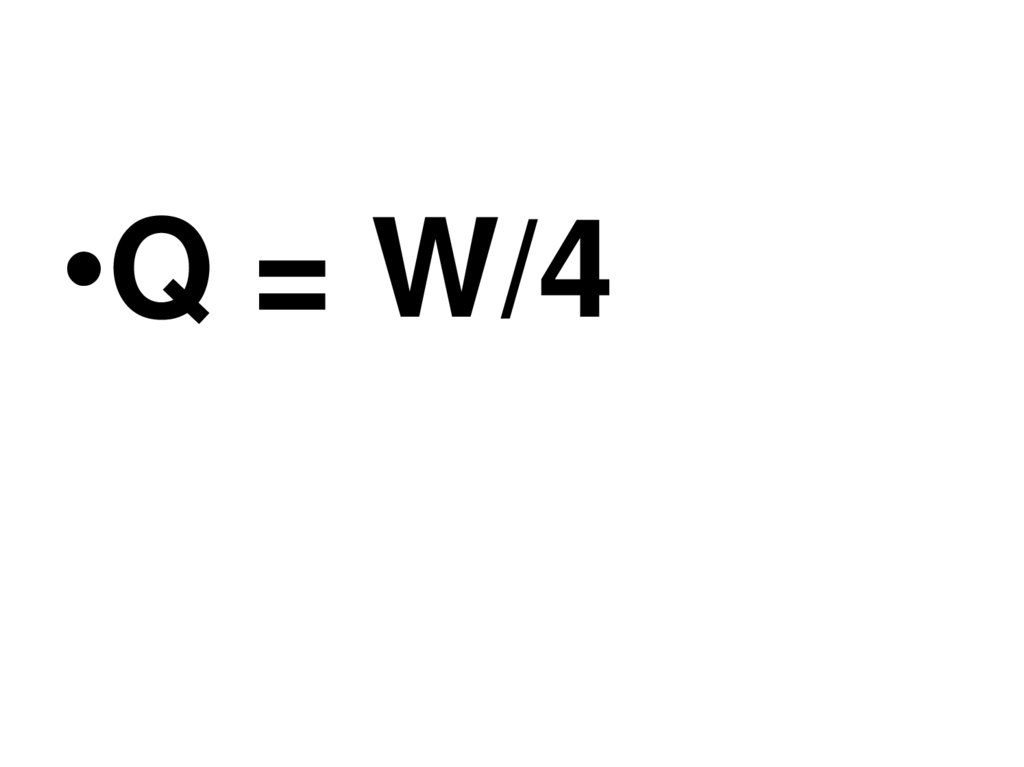

•Q = W/4

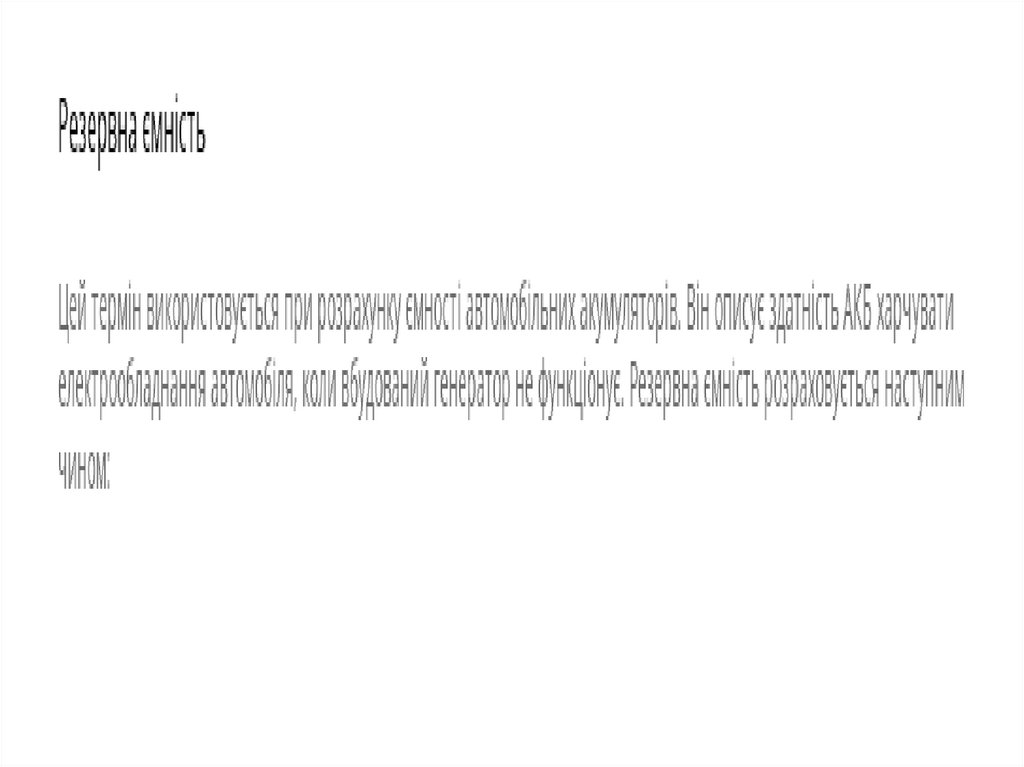

17.

18.

19.

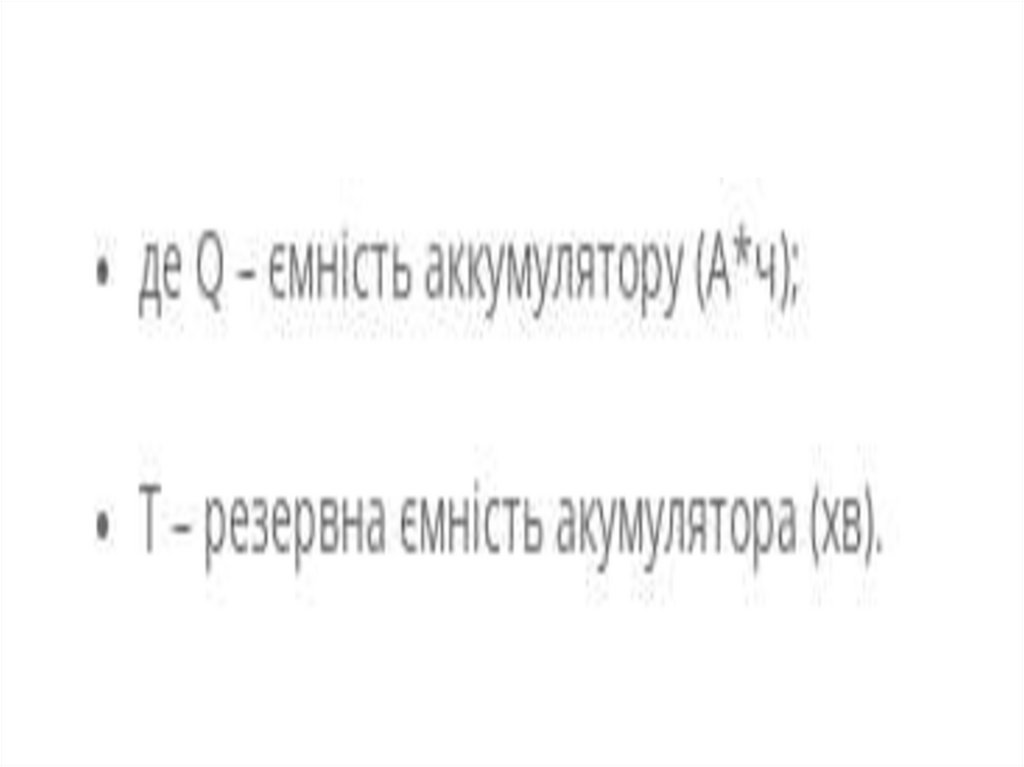

•Q = T/2

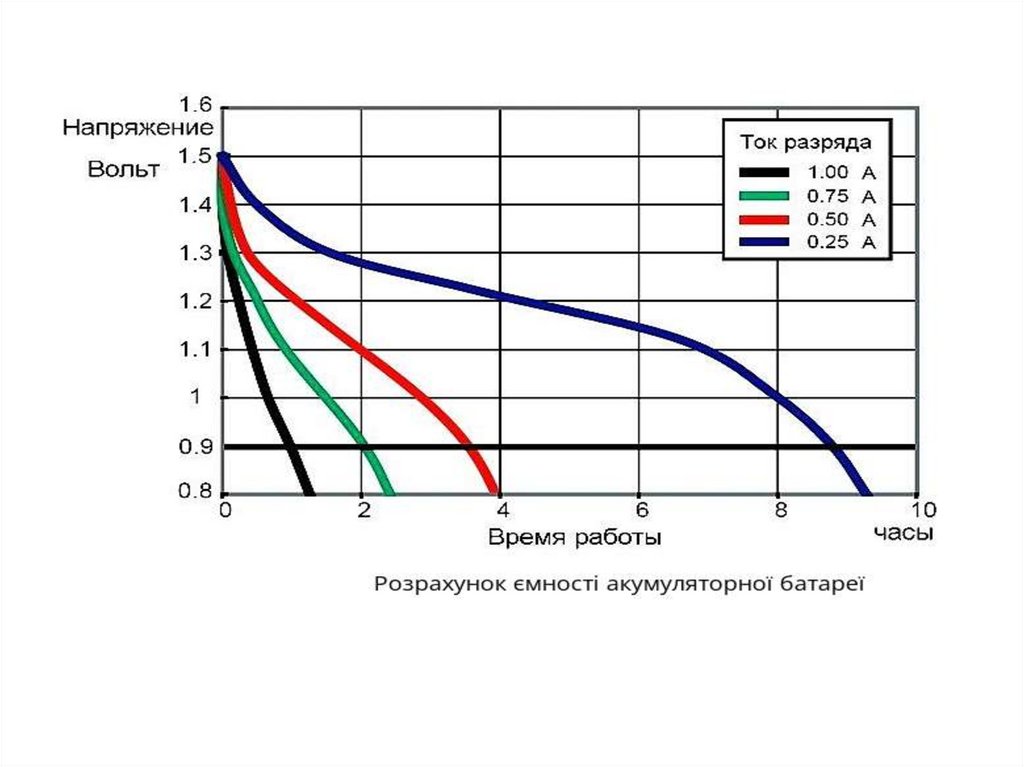

20.

21.

22.

23.

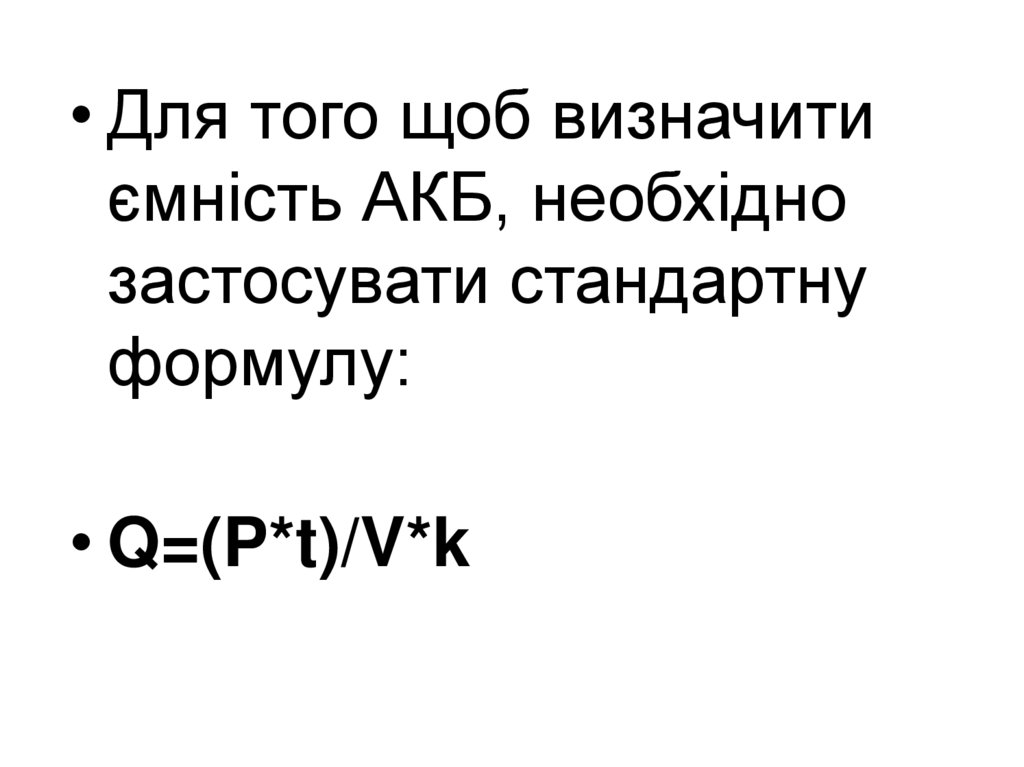

• Для того щоб визначити
ємність АКБ, необхідно
застосувати стандартну
формулу:

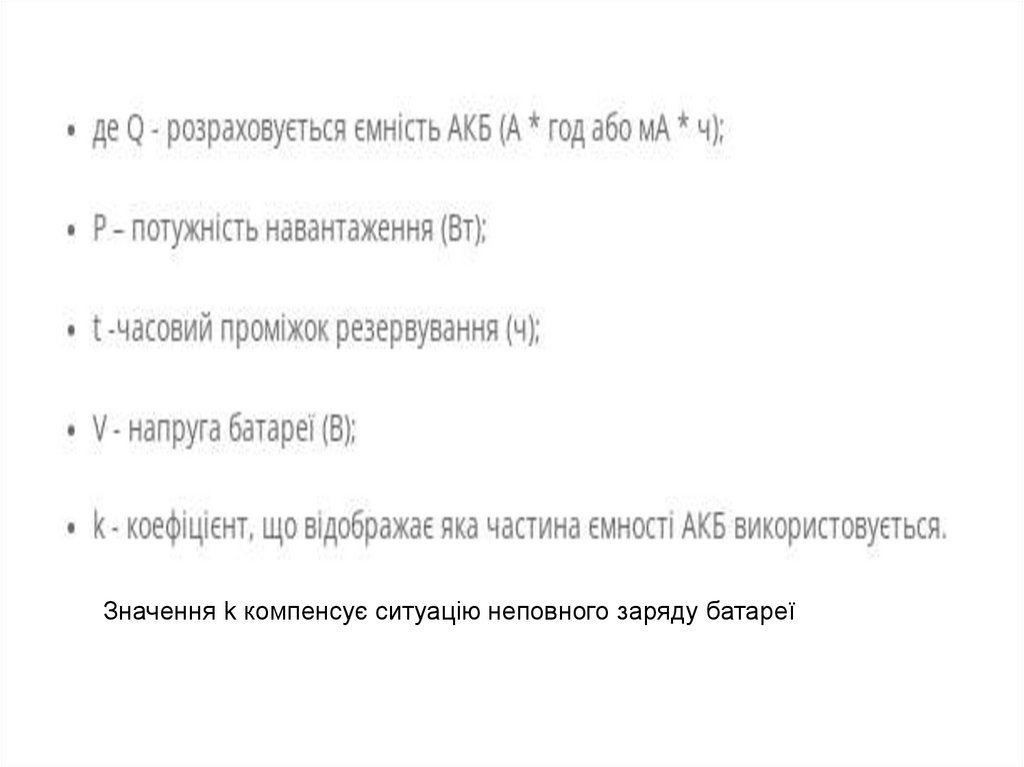

• Q=(P*t)/V*k

24.

Значення k компенсує ситуацію неповного заряду батареї

25.

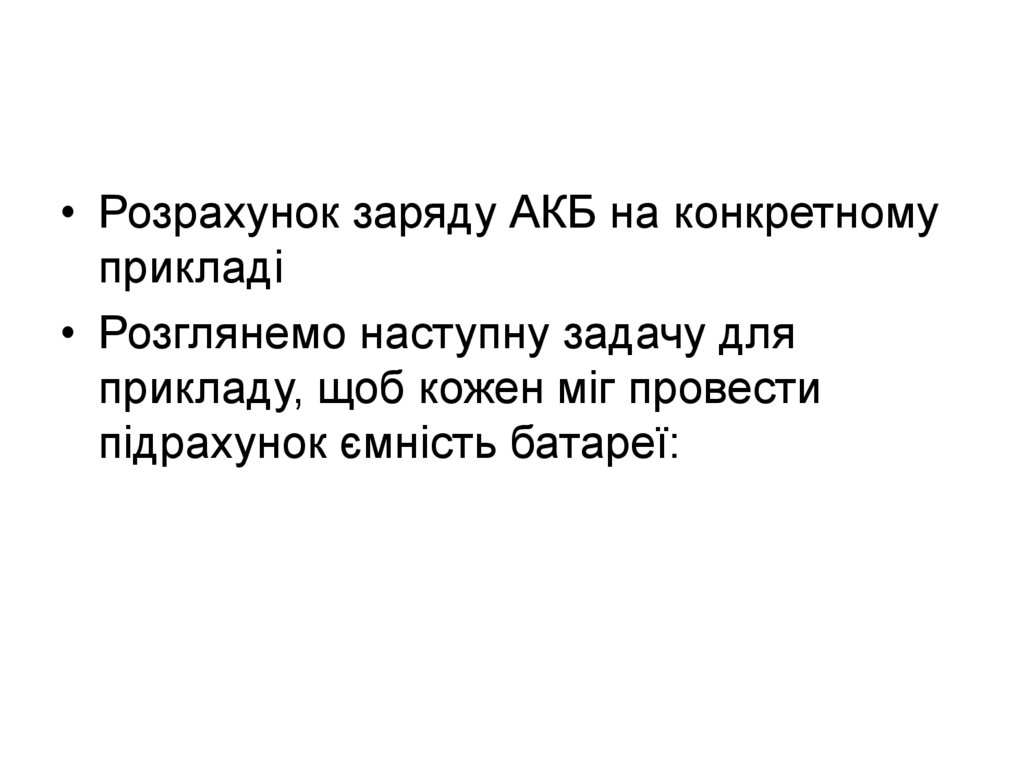

• Розрахунок заряду АКБ на конкретному
прикладі
• Розглянемо наступну задачу для
прикладу, щоб кожен міг провести
підрахунок ємність батареї:

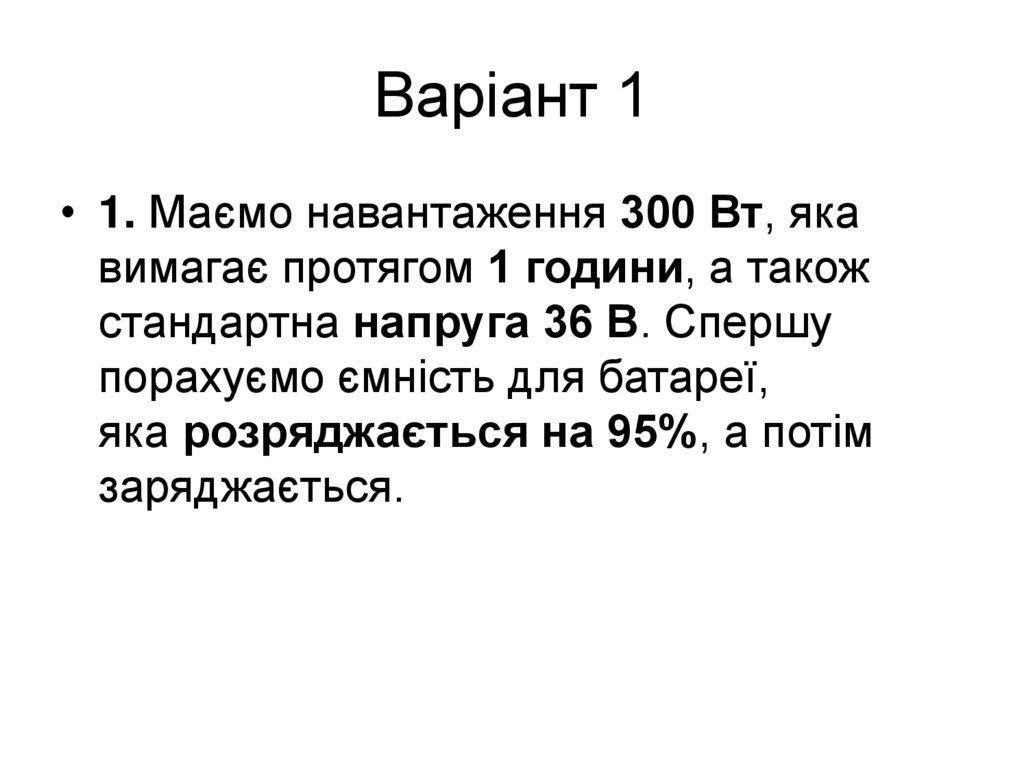

26. Варіант 1

• 1. Маємо навантаження 300 Вт, яка
вимагає протягом 1 години, а також
стандартна напруга 36 В. Спершу
порахуємо ємність для батареї,
яка розряджається на 95%, а потім
заряджається.

27. Варіант 2

• 2. Маємо навантаження 500 Вт, яка
вимагає протягом 1 години, а також
стандартна напруга 48 В. Спершу
порахуємо ємність для батареї,
яка розряджається на 95%, а потім
заряджається.
