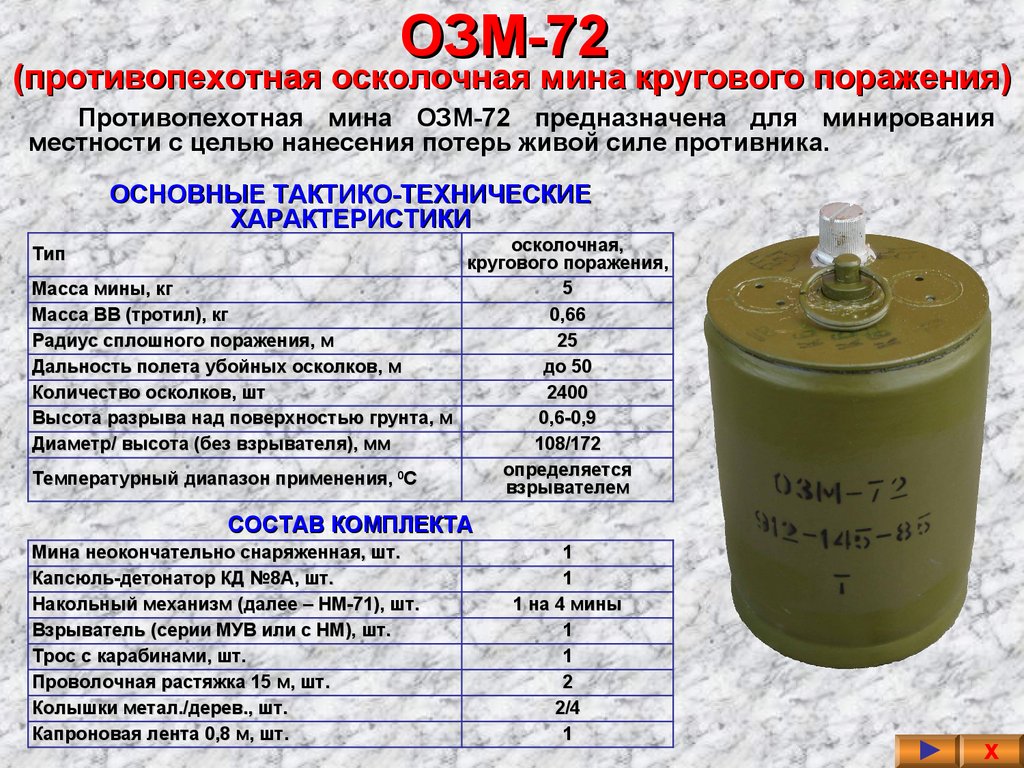

ОЗМ-72 (противопехотная осколочная мина кругового поражения)

1.

ОЗМ-72
(противопехотная осколочная мина кругового поражения)
Противопехотная мина ОЗМ-72 предназначена для минирования
местности с целью нанесения потерь живой силе противника.
ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
осколочная,
кругового поражения,
5
Масса мины, кг
Масса ВВ (тротил), кг
0,66
Радиус сплошного поражения, м
25
Дальность полета убойных осколков, м
до 50
Количество осколков, шт
2400
Высота разрыва над поверхностью грунта, м
0,6-0,9
Диаметр/ высота (без взрывателя), мм
108/172
определяется
Температурный диапазон применения, 0С
взрывателем
Тип
СОСТАВ КОМПЛЕКТА
Мина неокончательно снаряженная, шт.
Капсюль-детонатор КД №8А, шт.
Накольный механизм (далее – НМ-71), шт.
Взрыватель (серии МУВ или с НМ), шт.
Трос с карабинами, шт.
Проволочная растяжка 15 м, шт.
Колышки метал./дерев., шт.
Капроновая лента 0,8 м, шт.
1
1
1 на 4 мины
1
1
2
2/4
1
х

2.

ОЗМ-72
(противопехотная осколочная мина
кругового поражения)
СОСТАВ КОМПЛЕКТА
деревянные
колышки
мина
неокончательно
снаряженная
металлические
колышки
лента
проволочная
растяжка
тросик с
карабинами
накольный
механизм
КД №8А
◄
х

3.

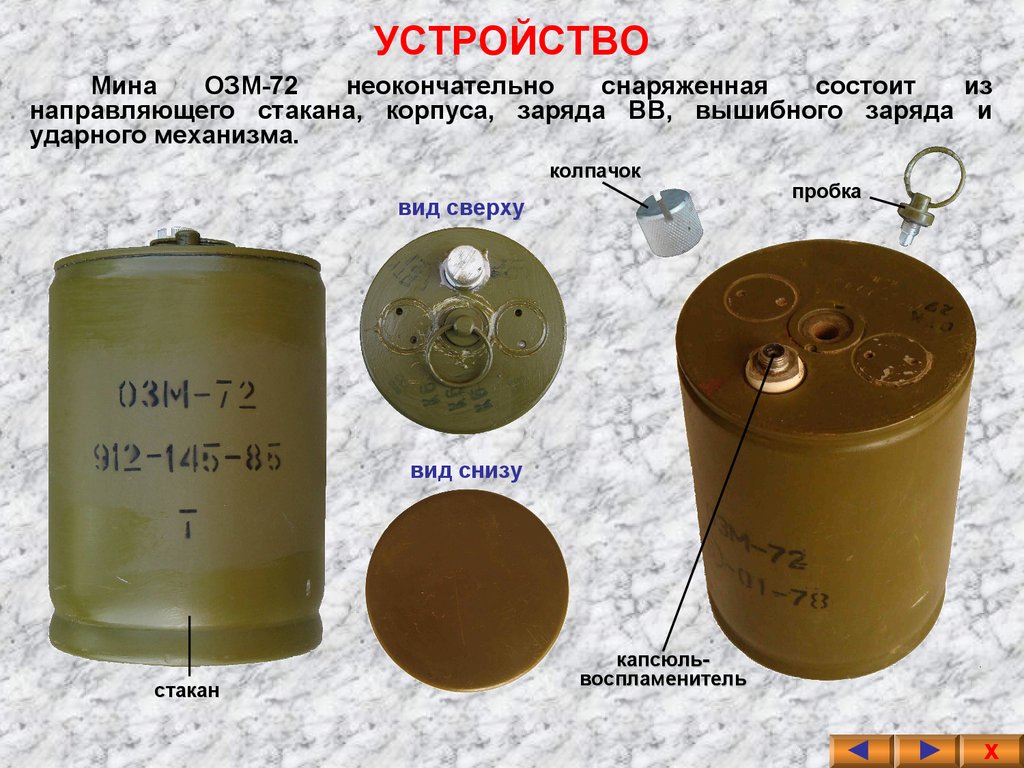

УСТРОЙСТВО
Мина
ОЗМ-72
неокончательно
снаряженная
состоит
из
направляющего стакана, корпуса, заряда ВВ, вышибного заряда и
ударного механизма.
колпачок
вид сверху
пробка
вид снизу
стакан
капсюльвоспламенитель
◄
х

4.

УСТРОЙСТВО
Направляющий стакан 8 стальной,
имеет на дне камеру 22, в которой закреплен
одним концом и уложен натяжной трос 21. На
стакане сбоку нанесена маркировка: шифр
мины, марка завода-изготовителя, номер
партии,
год
изготовления
и
шифр
снаряжения.
10
11
12
13
9
8
7
6
14
5
4
стакан
15
16
3
17
трос
Мина ОЗМ-72 (разрез):
1 – направляющий стакан; 2 – осколки; 3 – заряд ВВ;
4 – дополнительный детонатор; 5 – вышибной
заряд; 6 – центральная втулка; 7 – трубка; 8 – шарик;
9 – ниппель;
10 – колпачок; 11 – капсюльвоспламенитель; 12 – пробка со скобой;
13 – верхняя крышка; 14 – втулка с капсюлем–
воспламенителем; 15 – пружина; 16 – ударник;
17
–
втулка;
18
–
пятка
ударника;
19 – предохранительный колпачок; 20 – нижняя
крышка; 21 – натяжной трос; 22 – камера
18
2
19
20
1
21
22
◄
х

5.

УСТРОЙСТВО
Корпус представляет собой цилиндрическую
обойму из готовых осколков 2, имеющих форму
цилиндриков диаметром и высотой 5 мм, массой по
0,75 г, залитых полиэтиленом. Обойма сверху и
снизу закрыта стальными крышками 13 и 20,
соединенными центральной втулкой 6 и трубкой 7.
на верхней крышке закреплена втулка 9 с капсюлемвоспламенителем КВ-11, закрытым колпачком 10. В
нижней части втулки имеется шарик 8. В центре
крышки имеется резьбовое отверстие, закрытое
пробкой
12.
Через
отверстие
в
мину
устанавливается КД №8А. В верхней крышке
имеются два отверстия, закрытые заглушками,
через которое производилось снаряжение мины
зарядом. Верхняя крышка 13 герметично соединена
с направляющим стаканом.
вид сверху
10
11
12
13
9
8
7
6
14
5
4
15
16
вид снизу
3
17
18
2
19
20
Мина ОЗМ-72 (разрез):
1 – направляющий стакан; 2 – осколки; 3 – заряд ВВ;
4 – дополнительный детонатор; 5 – вышибной заряд;
6 – центральная втулка; 7 – трубка; 8 – шарик; 9 – втулка с
капсюлем-воспламенителем и шариком; 10 – колпачок;
11 – капсюль-воспламенитель; 12 – пробка со скобой;
13 – верхняя крышка; 14 – втулка с капсюлем–
воспламенителем; 15 – пружина; 16 – ударник; 17 – втулка;
18 – пятка ударника; 19 – предохранительный колпачок;
20 – нижняя крышка; 21 – натяжной трос; 22 – камера
1
21
22
◄
х

6.

УСТРОЙСТВО
Заряд ВВ 3 – литой тротил, заполняет полость
внутри обоймы. Дополнительный детонатор 4
(23 г тетрила) имеет гнездо для капсюля детонатора
КД № 8А, размещен в верхней части центральной
втулки 6.
Вышибной заряд 5 из дымного пороха в
тканевом мешочке помещен в трубке 7.
Ударный механизм размещен в нижней части
центральной втулки 6. Он состоит из втулки 17,
предохранительного колпачка 19, ударника 16 с
боевой пружиной 15, пятки 18 ударника и втулки 14
с капсюлем-воспламенителем. Ударник 16 и пятка
18 ударника соединены разъемным замком. К пятке
ударника прикреплен второй конец натяжного
троса.
10
11
12
13
9
8
7
6
14
5
4
15
16
3
17
18
пятка
ударника
Мина ОЗМ-72 (разрез):
1 – направляющий стакан; 2 – осколки; 3 – заряд ВВ;
4 – дополнительный детонатор; 5 – вышибной заряд;
6 – центральная втулка; 7 – трубка; 8 – шарик; 9 – втулка с
капсюлем-воспламенителем и шариком; 10 – колпачок;
11 – капсюль-воспламенитель; 12 – пробка со скобой;
13 – верхняя крышка; 14 – втулка с капсюлем–
воспламенителем; 15 – пружина; 16 – ударник; 17 – втулка;
18 – пятка ударника; 19 – предохранительный колпачок;
20 – нижняя крышка; 21 – натяжной трос; 22 – камера
2
19
20
1
21
22
◄
х

7.

УСТРОЙСТВО
Колышки
металлические
сделаны из дюралюминиевого уголка.
На верхнем конце колышка имеется два
отверстия для троса с карабинами.
Один колышек используется для
установки троса с карабинами, а второй
– для крепления мины в случае её
установки на поверхности мерзлого
(твердого) грунта. Мина привязывается
к колышку капроновой лентой.
Колышки деревянные служат для
установки растяжек.
Растяжки проволочные имеют
длину 15 м и хранятся намотанными на
катушки.
Накольный
механизм
НМ-71
применяется с ОЗМ-72 при её установке
в
управляемом
варианте.
Он
навинчивается на втулку мины.
Трос с карабинами представляет
собой два отрезка троса длинной по
0,5 м, соединенных вместе с помощью
проволоки длинной 10 см, на конце
которой прикреплен карабин для
соединения троса с чекой взрывателя.
На концах отрезков троса так же
имеются карабины для соединения с
проволочными растяжками.
колышки деревянные
колышки металлические
КД №8А
растяжки
проволочные
НМ-71
тросик
◄
х

8.

ПРИНЦИП ДЕЙСТВИЯ
Ударник
накалывает
капсюльвоспламенитель 11, луч огня которого
воспламеняет вышибной заряд 5. Давлением
пороховых
газов
шарик
8
закрывает
отверстие во втулке 9. Газы прорываются в
камеру 22, их давлением корпус мины
выбрасывается из направляющего стакана 1,
при этом растягивается натяжной трос 21.
При вылете корпуса мины на высоту, равную
длине натяжного троса, срывается с втулки
17 предохранительный колпачок 19 и
вытягивается из втулки пятка 18 ударника.
Ударник 16, двигаясь вместе с пяткой,
сжимает боевую пружину 15. При выходе
клиновидного замка из втулки ударник
освобождается и под действием пружины 15
накалывает
капсюль-воспламенитель,
закрепленный во втулке 14. Луч огня от
капсюля-воспламенителя вызывает взрыв
капсюля-детонатора КД №8А, помещенного в
гнездо
промежуточного
детонатора
4,
который взрывается и вызывает взрыв
заряда ВВ. Взрывом заряда ВВ осколки,
заключенные в корпусе, метаются в стороны.
Мина ОЗМ-72 (разрез):
1 – направляющий стакан; 2 – осколки; 3 – заряд ВВ;
4 – дополнительный детонатор; 5 – вышибной заряд;
6 – центральная втулка; 7 – трубка; 8 – шарик; 9 – втулка с
капсюлем-воспламенителем и шариком; 10 – колпачок;
11 – капсюль-воспламенитель; 12 – пробка со скобой;
13 – верхняя крышка; 14 – втулка с капсюлем–
воспламенителем; 15 – пружина; 16 – ударник; 17 – втулка;
18 – пятка ударника; 19 – предохранительный колпачок;
20 – нижняя крышка; 21 – натяжной трос; 22 – камера
10
11
12
13
9
8
7
6
14
5
4
15
16
3
17
18
2
19
20
1
21
22
принцип действия
◄
х

9.

БОЕВАЯ ЭФФЕКТИВНОСТЬ
ВНИМАНИЕ!
Практика применения мины ОЗМ-72 и изучение материалов государственных
испытаний этой мины показали, что боевые характеристики мины несколько хуже
чем те, которые приведены в техническом описании и инструкции по эксплуатации
мины (см. ТТХ мины ОЗМ -72). Из материалов государственных испытаний:
РЕЗУЛЬТАТЫ ИСПЫТАНИЙ МИНЫ ОЗМ-72 В СТАТИКЕ И ДИНАМИКЕ
15
20
РАДИУС, м
25
30
8,6
4,8
3,2
2,2
1,6
1,2
0,98
0,88
0,69
0,45
0,22
0,06
35
40
В СТАТИКЕ
среднее
количество
осколков
в
мишени площадью 0,75 м2 (1,5×0,5 м),
шт.
вероятность поражения
В ДИНАМИКЕ
среднее
количество
осколков
в
мишени площадью 0,75 м2 (1,5×0,5 м),
2,9
1,6
1,0
0,7
0,5
шт.
вероятность
поражения ПОРАЖЕНИЯ ЧЕЛОВЕКА
0,94
0,76
0,54
0,33
0,14
ВЕРОЯТНОСТЬ
ПРИ ВЗРЫВЕ
МИНЫ
ОЗМ-72
0,4
0,04
Р 1
0,8
0,6
0,4
0,2
0
в статике
в динамике
0
5
10
15
20
25
30
35
40
45
50
L,m
55
◄
х

10.

БОЕВАЯ ЭФФЕКТИВНОСТЬ
ВНИМАНИЕ! Из материалов государственных испытаний:
«Радиус сплошного поражения мины как в статике, так и в динамике
нестабилен и колеблется от 19 до 30 м. Осколочное действие мины в динамике
еще больше ухудшается из-за наклона корпуса (боевой части) мины в момент
взрыва до 15,50 к вертикальной оси» Практика применения мины показывает, что
угол наклона может быть до 900. «Скорость мины в момент взрыва равна 27,2 м/с.
При установке мины в грунт, высота взрыва равна 60-67 см».
«Испытания в реальной мишенной обстановке (10 мишеней №8)
подтвердили нестабильность осколочного действия. В пяти проведённых
опытах в динамике получены следующие результаты:
РАССТОЯНИЯ ДО МИШЕНЕЙ, м
10
16,5
19
21,5
23,5
26,5
РАСЧЕТНОЕ КОЛИЧЕСТВО
ПОРАЖЕННЫХ МИШЕНЕЙ, шт.
КОЛИЧЕСТВО ПОРАЖЕННЫХ МИШЕНЕЙ В 5
ОПЫТАХ, шт.
10
4
5
9
8
7
6
5
кинограмма вылета мины из грунта
1
2
ОПЫТ №
3
10
10
7
10
6
1
2
ОПЫТ №
3
4
5
10
6
5
8
1
1
2
ОПЫТ №
3
4
5
6
7
4
6
5
1
2
ОПЫТ №
3
4
5
8
7
3
8
4
1
2
ОПЫТ №
3
4
5
6
7
3
8
2
1
2
ОПЫТ №
3
4
5
7
3
3
7
1
боевая эффективность
◄
х

11.

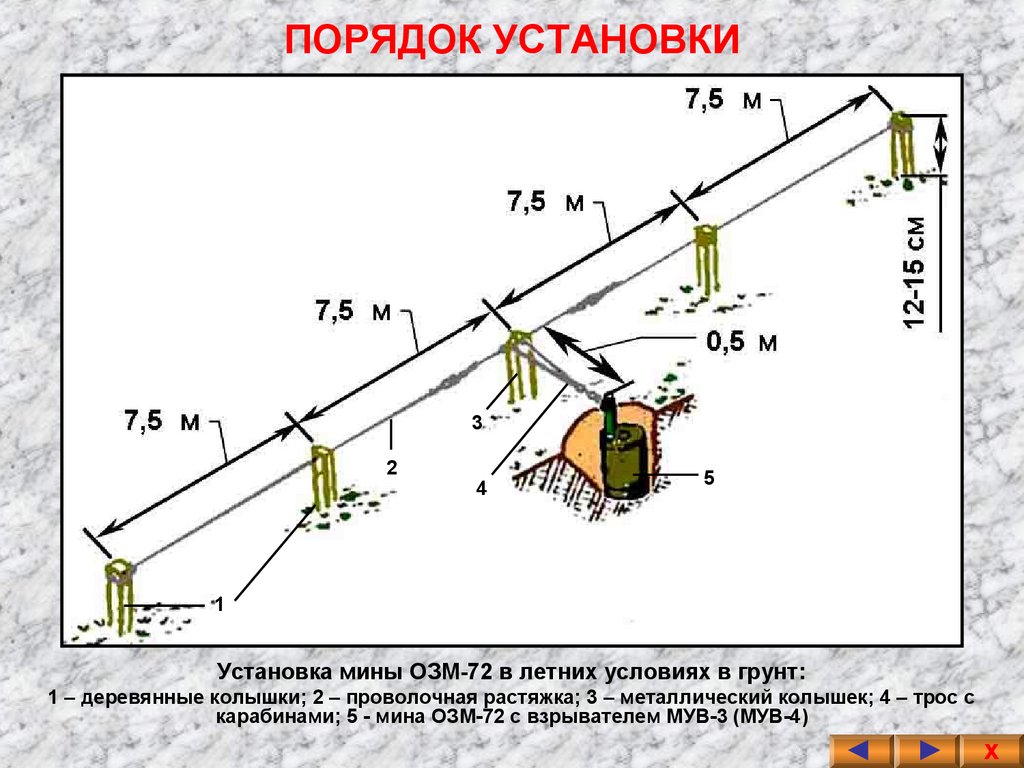

ПОРЯДОК УСТАНОВКИ
Мина ОЗМ-72 устанавливается летом в грунт, зимой – на поверхность грунта в
снег. Для установки мины с взрывателем МУВ-3 (МУВ-4) в грунт необходимо:
- отрыть лунку по диаметру мины глубиной 18-20 см и установить туда мину;
- вывинтить пробку, установить в мину КД № 8А дульцем вниз и снова
завинтить пробку;
- свободное пространство вокруг мины засыпать грунтом и утрамбовать его;
- забить на расстоянии 0,5 м от мины в сторону противника металлический
колышек (забивается выемкой в сторону мины, высота колышка над поверхностью
земли должна быть 15-18 см);
- зацепить карабин, прикрепленный на коротком отрезке тросика, за скобу
пробки, а два другие карабина на длинных отрезках тросика пропустить через
отверстия в колышке, не допуская скручивания;
- освободить в катушке конец растяжки и зацепить за карабин тросика;
- растянуть растяжку вдоль фронта наполовину ее длины, забить на
расстоянии 7,5 м от мины деревянный колышек и пропустить растяжку через
прорезь на его верхнем конце;
- растянуть растяжку на полную длину и забить у ее конца второй колышек;
- привязать конец растяжки к колышку, натянув её с небольшой слабиной;
провисание растяжки между колышками должно быть 2…3 см;
- вторая растяжка растягивается и крепится в таком же порядке;
- свинтить колпачок с втулки с капсюлем-воспламенителем мины и навинтить
на нее подготовленный к установке взрыватель МУВ-3 (МУВ-4);
- отстегнуть карабин от скобы пробки и зацепить его за боевую чеку
взрывателя (если при зацеплении карабина за чеку она вытягивается, то в этом
случае натяжение растяжки ослабляется наклоном металлического колышка в
сторону мины).
- замаскировать мину (слой грунта сверху мины должен быть не более 2-3 см).
- убедившись в надежном удержании боевой чеки, выдернуть из взрывателя
предохранительную чеку;
- отойти от мины, не задевая растяжки.
◄
х

12.

ПОРЯДОК УСТАНОВКИ
3
2
4
5
1
Установка мины ОЗМ-72 в летних условиях в грунт:
1 – деревянные колышки; 2 – проволочная растяжка; 3 – металлический колышек; 4 – трос с
карабинами; 5 - мина ОЗМ-72 с взрывателем МУВ-3 (МУВ-4)
◄
х

13.

ПОРЯДОК УСТАНОВКИ
Зимой при мерзлом грунте мина устанавливается на поверхность грунта в
снег. В местах установки мины и колышков снег расчищается до поверхности грунта.
Для установки колышков в грунте пробиваются отверстия ломом или специально
изготовленным пробойником. В отверстия забиваются колышки. На месте установки
мины также забивается металлический колышек, к которому мина, установленная на
поверхности грунта, привязывается капроновой лентой. Маскировка мины и
колышков производится обсыпкой их снегом. Последовательность установки мины
зимой такая же, как и при установке в грунт.
Установка мины
ОЗМ-72 зимой (в снег)
на поверхности
грунта:
8
2
3
4
7
1 – деревянные
колышки;
2 – проволочная
растяжка;
3 и 6 – металлические
колышки;
4 – трос с карабинами;
5 - мина ОЗМ-72 с
взрывателем МУВ-3
(МУВ-4);
7- утрамбованный снег;
8 - снег
6
1
5
◄
х

14.

ПОРЯДОК УСТАНОВКИ

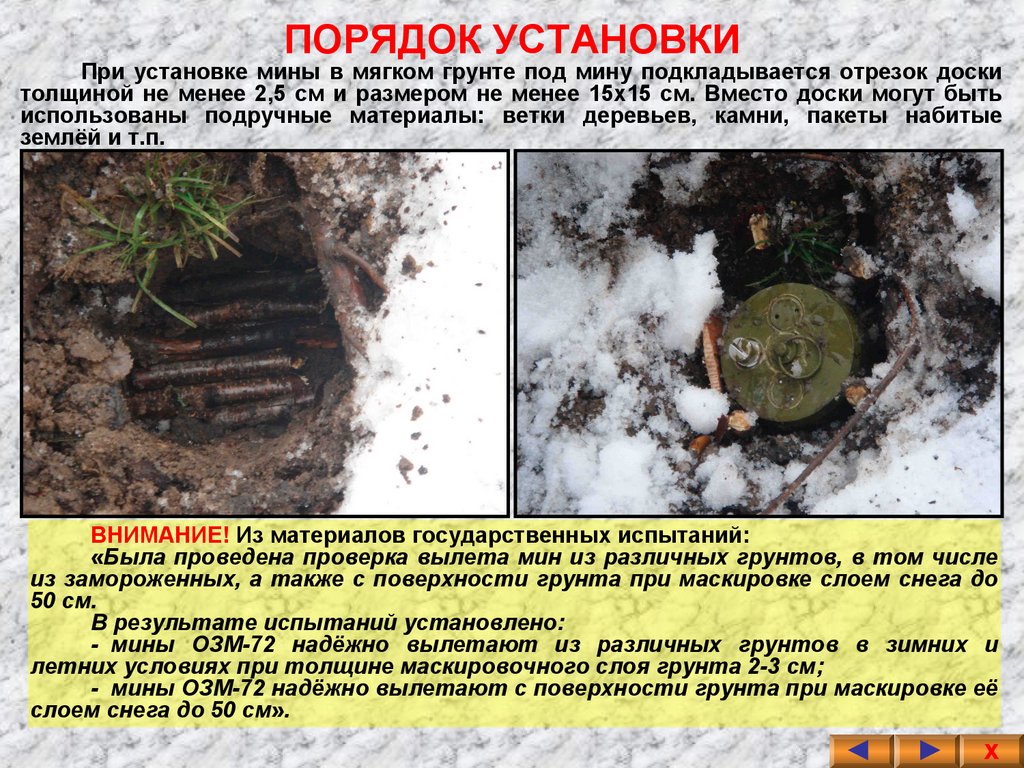

При установке мины в мягком грунте под мину подкладывается отрезок доски
толщиной не менее 2,5 см и размером не менее 15х15 см. Вместо доски могут быть
использованы подручные материалы: ветки деревьев, камни, пакеты набитые
землёй и т.п.
ВНИМАНИЕ! Из материалов государственных испытаний:
«Была проведена проверка вылета мин из различных грунтов, в том числе
из замороженных, а также с поверхности грунта при маскировке слоем снега до
50 см.
В результате испытаний установлено:
- мины ОЗМ-72 надёжно вылетают из различных грунтов в зимних и
летних условиях при толщине маскировочного слоя грунта 2-3 см;
- мины ОЗМ-72 надёжно вылетают с поверхности грунта при маскировке её
слоем снега до 50 см».
◄
х

15.

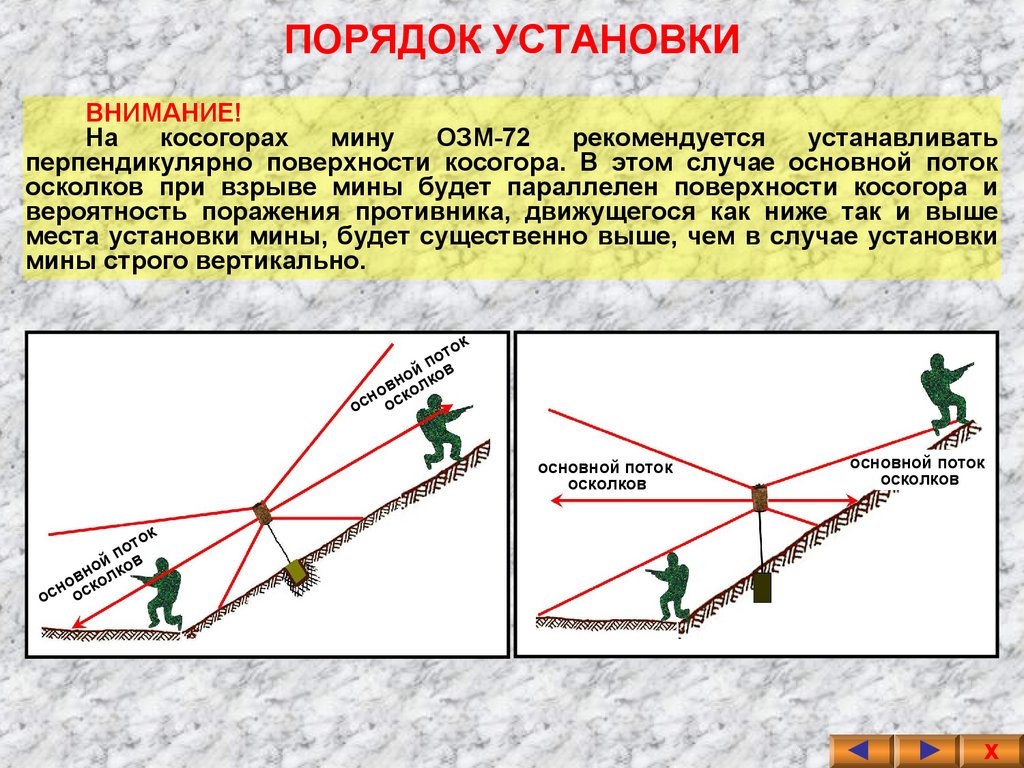

ПОРЯДОК УСТАНОВКИ
ВНИМАНИЕ!
На
косогорах
мину
ОЗМ-72
рекомендуется
устанавливать
перпендикулярно поверхности косогора. В этом случае основной поток
осколков при взрыве мины будет параллелен поверхности косогора и
вероятность поражения противника, движущегося как ниже так и выше
места установки мины, будет существенно выше, чем в случае установки
мины строго вертикально.
о
от
п
ой ов
вн олк
о
к
н
ос ос
к
основной поток
осколков
о
от
п
й в
н о л ко
в
но ко
ос ос
основной поток
осколков
к
◄
х

16.

ПОРЯДОК УСТАНОВКИ

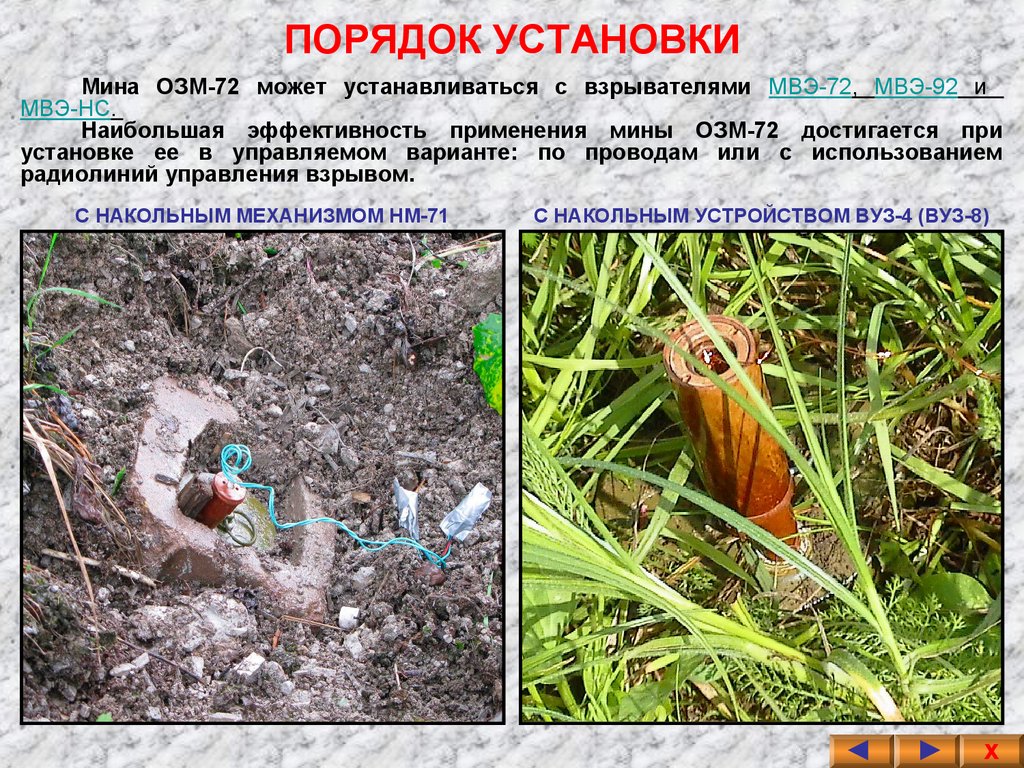

Мина ОЗМ-72 может устанавливаться с взрывателями МВЭ-72, МВЭ-92 и
МВЭ-НС.
Наибольшая эффективность применения мины ОЗМ-72 достигается при
установке ее в управляемом варианте: по проводам или с использованием
радиолиний управления взрывом.
С НАКОЛЬНЫМ МЕХАНИЗМОМ НМ-71
С НАКОЛЬНЫМ УСТРОЙСТВОМ ВУЗ-4 (ВУЗ-8)
◄
х

17.

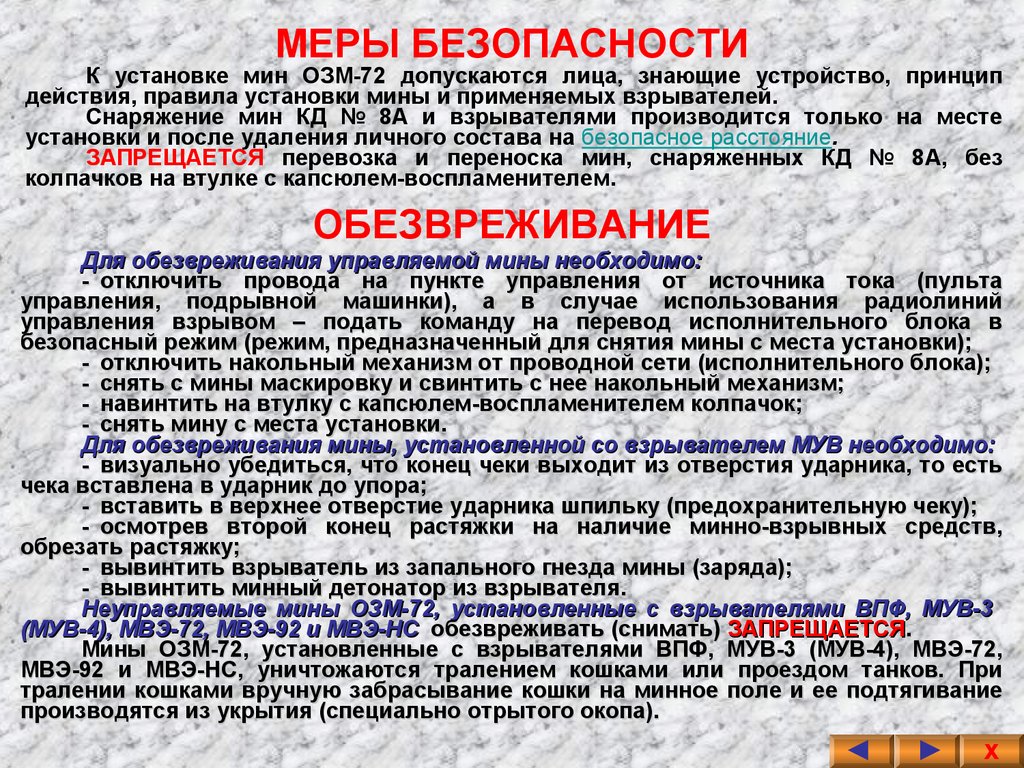

МЕРЫ БЕЗОПАСНОСТИ
К установке мин ОЗМ-72 допускаются лица, знающие устройство, принцип
действия, правила установки мины и применяемых взрывателей.
Снаряжение мин КД № 8А и взрывателями производится только на месте
установки и после удаления личного состава на безопасное расстояние.
ЗАПРЕЩАЕТСЯ перевозка и переноска мин, снаряженных КД № 8А, без
колпачков на втулке с капсюлем-воспламенителем.
ОБЕЗВРЕЖИВАНИЕ
Для обезвреживания управляемой мины необходимо:
- отключить провода на пункте управления от источника тока (пульта
управления, подрывной машинки), а в случае использования радиолиний
управления взрывом – подать команду на перевод исполнительного блока в
безопасный режим (режим, предназначенный для снятия мины с места установки);
- отключить накольный механизм от проводной сети (исполнительного блока);
- снять с мины маскировку и свинтить с нее накольный механизм;
- навинтить на втулку с капсюлем-воспламенителем колпачок;
- снять мину с места установки.
Для обезвреживания мины, установленной со взрывателем МУВ необходимо:
- визуально убедиться, что конец чеки выходит из отверстия ударника, то есть
чека вставлена в ударник до упора;
- вставить в верхнее отверстие ударника шпильку (предохранительную чеку);
- осмотрев второй конец растяжки на наличие минно-взрывных средств,
обрезать растяжку;
- вывинтить взрыватель из запального гнезда мины (заряда);
- вывинтить минный детонатор из взрывателя.
Неуправляемые мины ОЗМ-72, установленные с взрывателями ВПФ, МУВ-3
(МУВ-4), МВЭ-72, МВЭ-92 и МВЭ-НС обезвреживать (снимать) ЗАПРЕЩАЕТСЯ.
Мины ОЗМ-72, установленные с взрывателями ВПФ, МУВ-3 (МУВ-4), МВЭ-72,
МВЭ-92 и МВЭ-НС, уничтожаются тралением кошками или проездом танков. При
тралении кошками вручную забрасывание кошки на минное поле и ее подтягивание
производятся из укрытия (специально отрытого окопа).
◄
х

18.

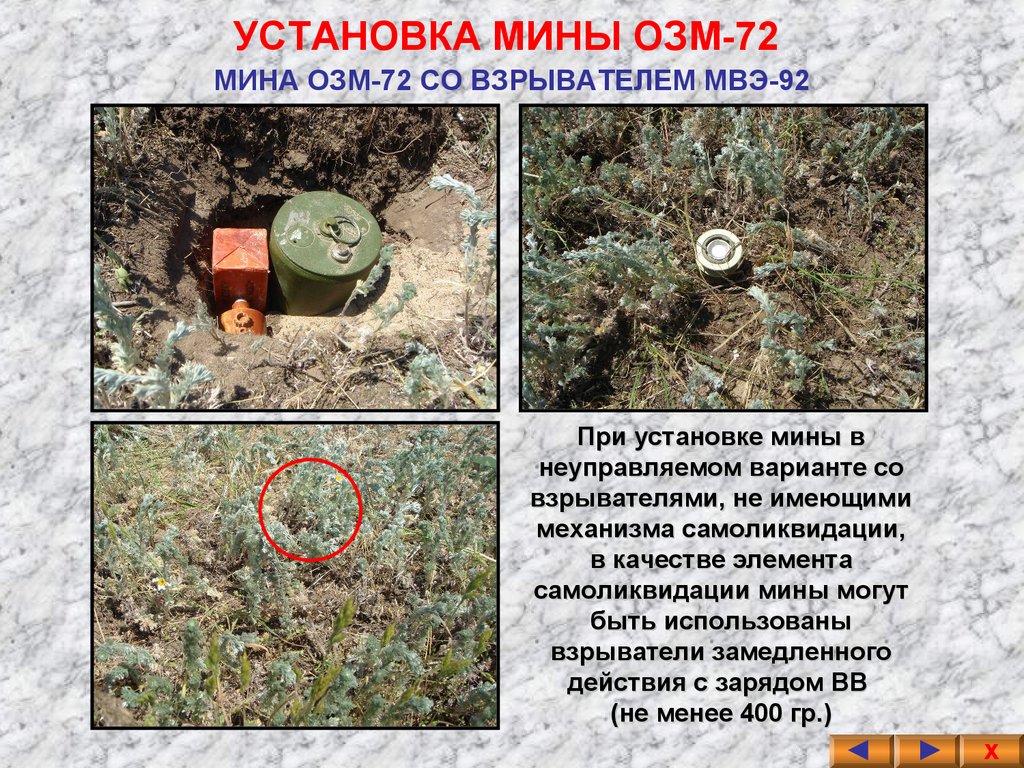

УСТАНОВКА МИНЫ ОЗМ-72
МИНА ОЗМ-72 СО ВЗРЫВАТЕЛЕМ МВЭ-92
При установке мины в
неуправляемом варианте со
взрывателями, не имеющими
механизма самоликвидации,
в качестве элемента
самоликвидации мины могут
быть использованы
взрыватели замедленного
действия с зарядом ВВ
(не менее 400 гр.)
◄
х

19.

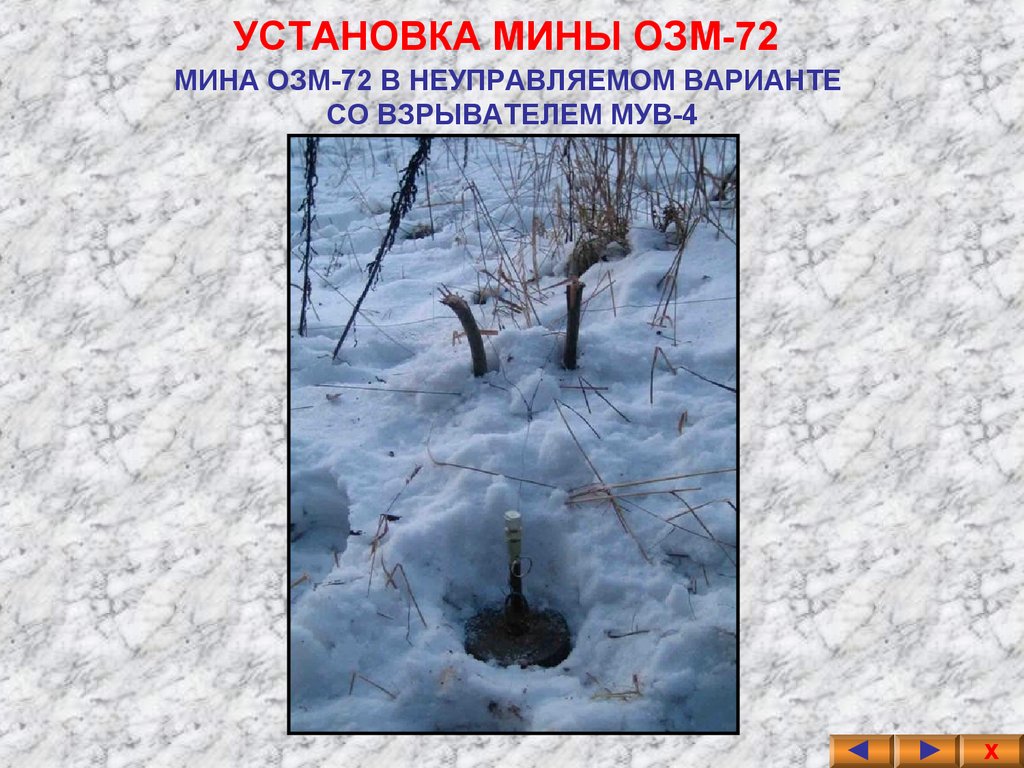

УСТАНОВКА МИНЫ ОЗМ-72
МИНА ОЗМ-72 В НЕУПРАВЛЯЕМОМ ВАРИАНТЕ
СО ВЗРЫВАТЕЛЕМ МУВ-4
◄
х

20.

УСТАНОВКА МИНЫ ОЗМ-72
КОРПУС (БОЕВАЯ ЧАСТЬ) МИНЫ ОЗМ-72
С МАСКИРОВКОЙ ПОД МЕСТНУЮ ОБСТАНОВКУ
В УПРАВЛЯЕМОМ ВАРИАНТЕ,
С МАСКИРОВКОЙ КОРОЙ
С ВЗРЫВАТЕЛЕМ МВЭ-НС В
ПРИДОРОЖНОМ ПНЕ
◄
х

21.

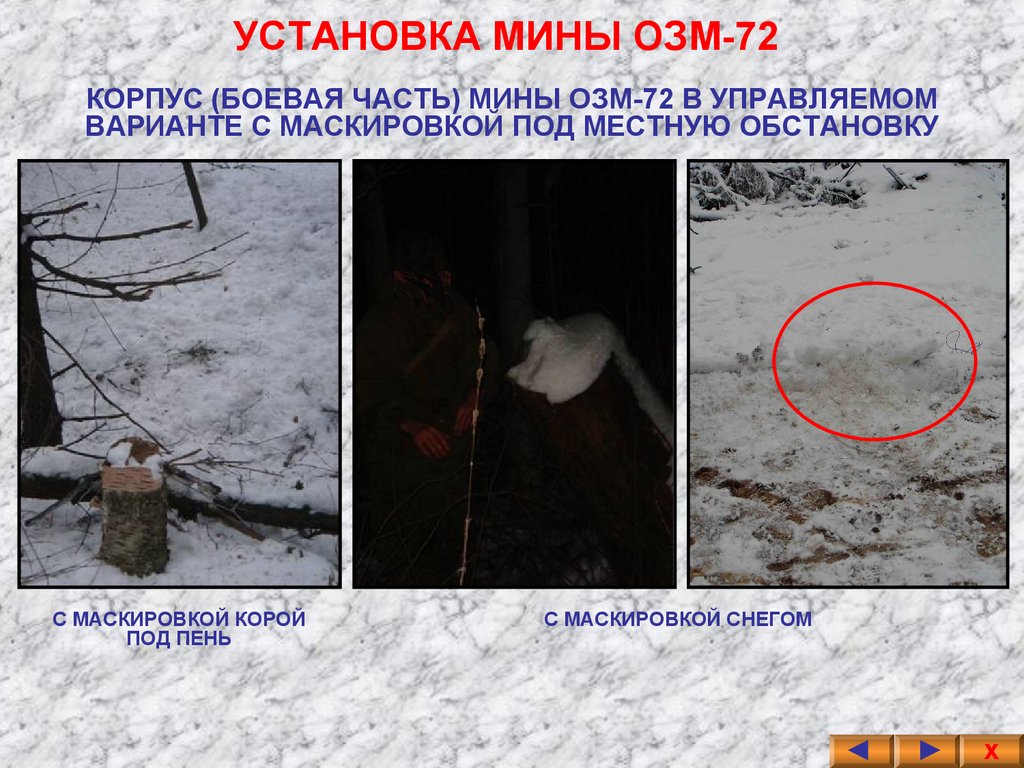

УСТАНОВКА МИНЫ ОЗМ-72
КОРПУС (БОЕВАЯ ЧАСТЬ) МИНЫ ОЗМ-72 В УПРАВЛЯЕМОМ
ВАРИАНТЕ С МАСКИРОВКОЙ ПОД МЕСТНУЮ ОБСТАНОВКУ
С МАСКИРОВКОЙ КОРОЙ
ПОД ПЕНЬ
С МАСКИРОВКОЙ СНЕГОМ
◄
х

22.

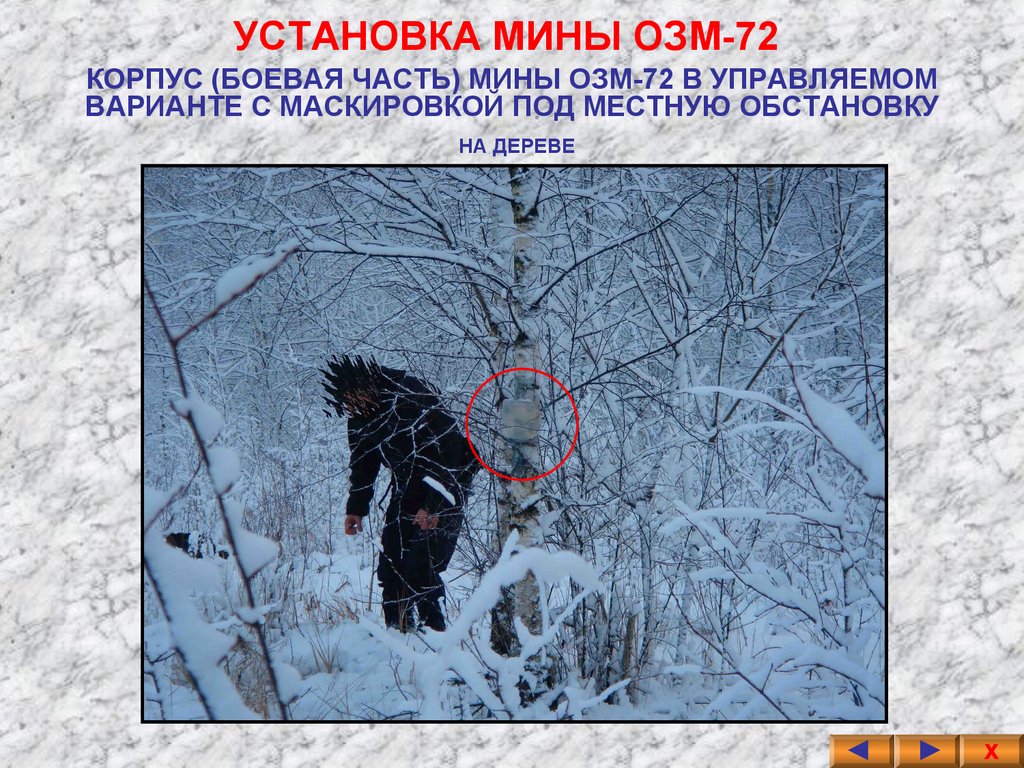

УСТАНОВКА МИНЫ ОЗМ-72
КОРПУС (БОЕВАЯ ЧАСТЬ) МИНЫ ОЗМ-72 В УПРАВЛЯЕМОМ
ВАРИАНТЕ С МАСКИРОВКОЙ ПОД МЕСТНУЮ ОБСТАНОВКУ
НА ДЕРЕВЕ
◄
х

23.

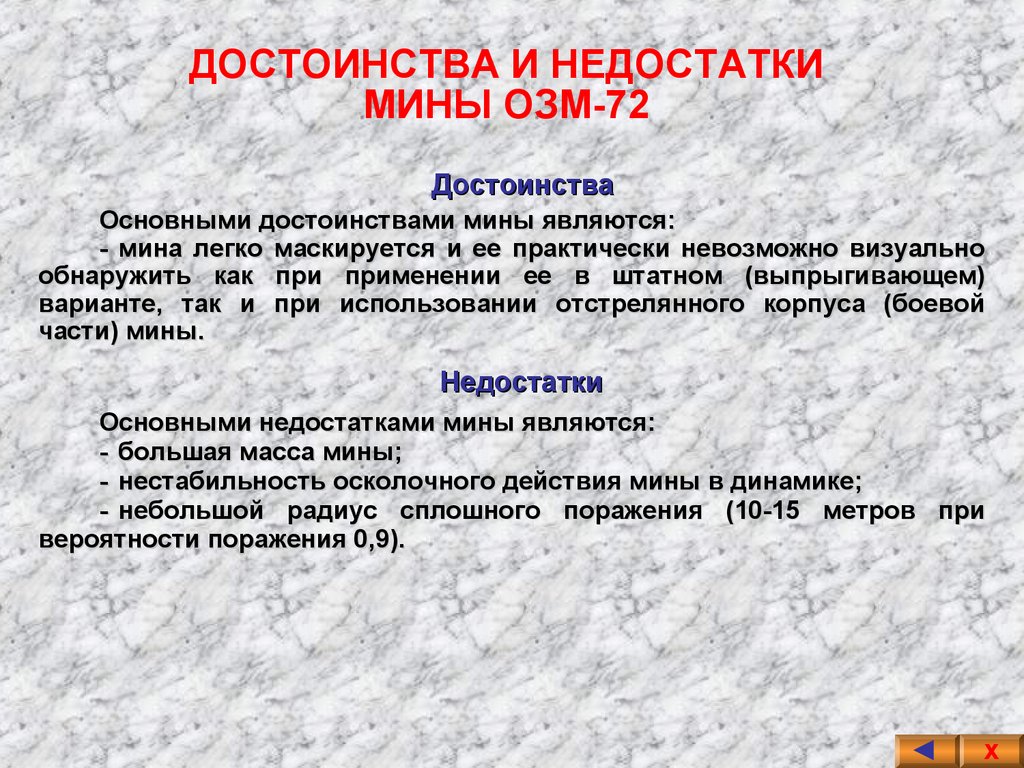

ДОСТОИНСТВА И НЕДОСТАТКИ
МИНЫ ОЗМ-72
Достоинства
Основными достоинствами мины являются:
- мина легко маскируется и ее практически невозможно визуально
обнаружить как при применении ее в штатном (выпрыгивающем)
варианте, так и при использовании отстрелянного корпуса (боевой
части) мины.
Недостатки
Основными недостатками мины являются:
- большая масса мины;
- нестабильность осколочного действия мины в динамике;
- небольшой радиус сплошного поражения (10-15 метров при
вероятности поражения 0,9).
◄
х
