1. Сетевые архитектуры

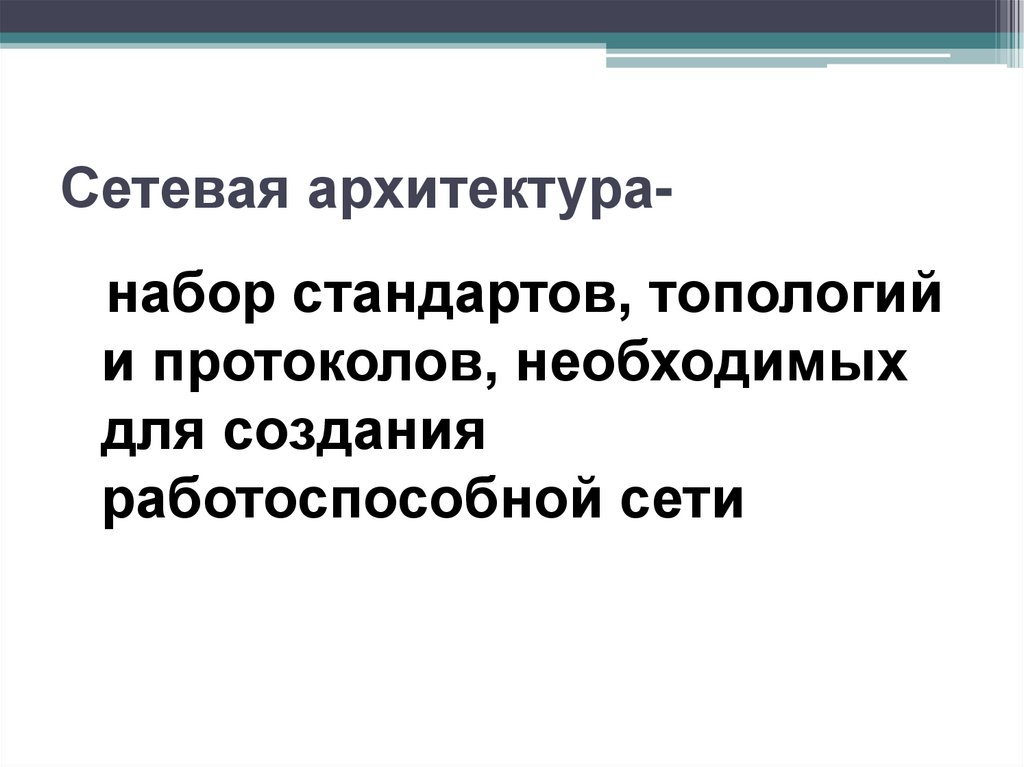

2. Сетевая архитектура-

Сетевая архитектуранабор стандартов, топологий
и протоколов, необходимых
для создания
работоспособной сети

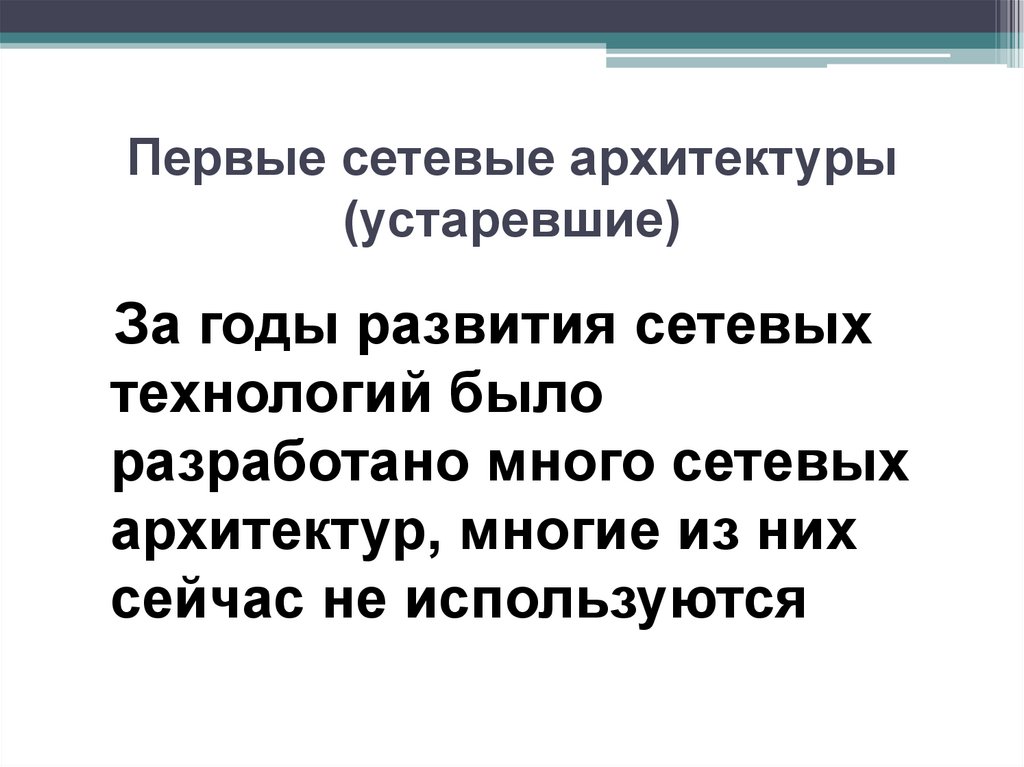

3. Первые сетевые архитектуры (устаревшие)

За годы развития сетевых
технологий было
разработано много сетевых
архитектур, многие из них
сейчас не используются

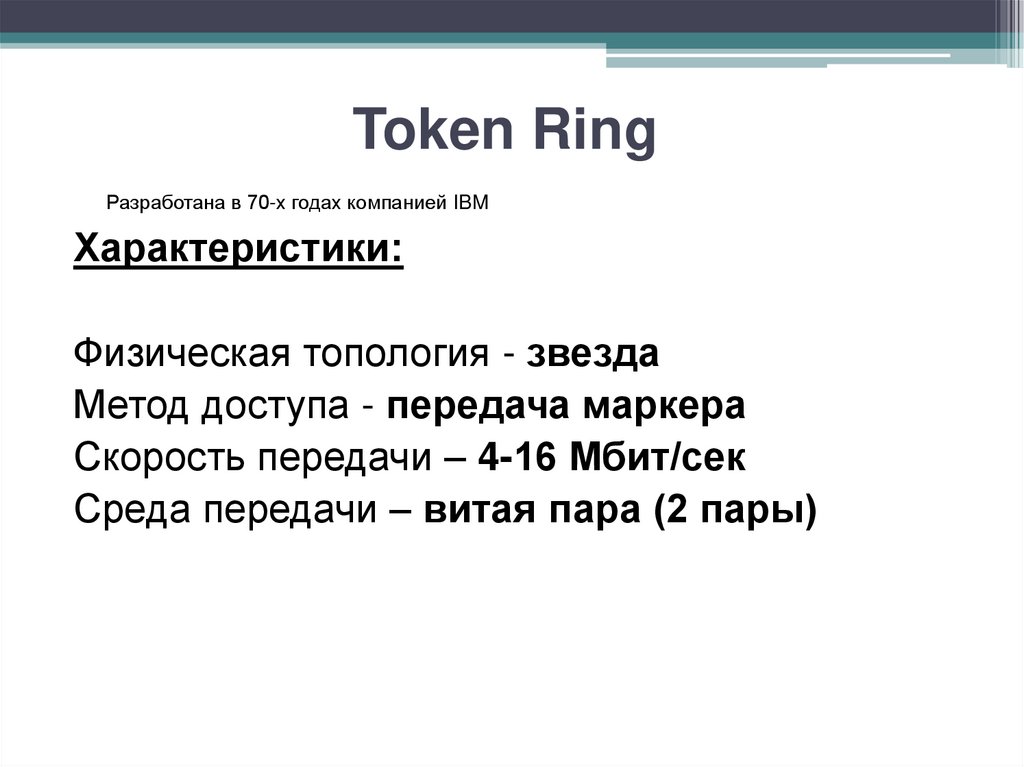

4. Token Ring

Разработана в 70-х годах компанией IBM
Характеристики:
Физическая топология - звезда
Метод доступа - передача маркера
Скорость передачи – 4-16 Мбит/сек
Среда передачи – витая пара (2 пары)

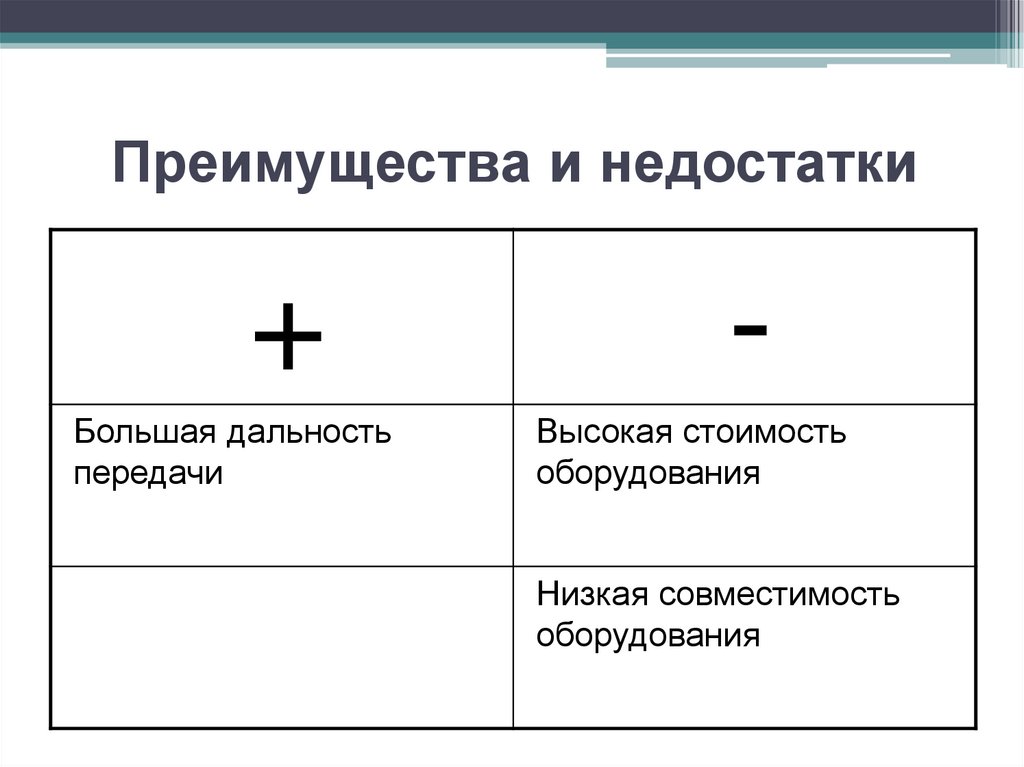

5. Преимущества и недостатки

+
Большая дальность
передачи
Высокая стоимость
оборудования
Низкая совместимость
оборудования

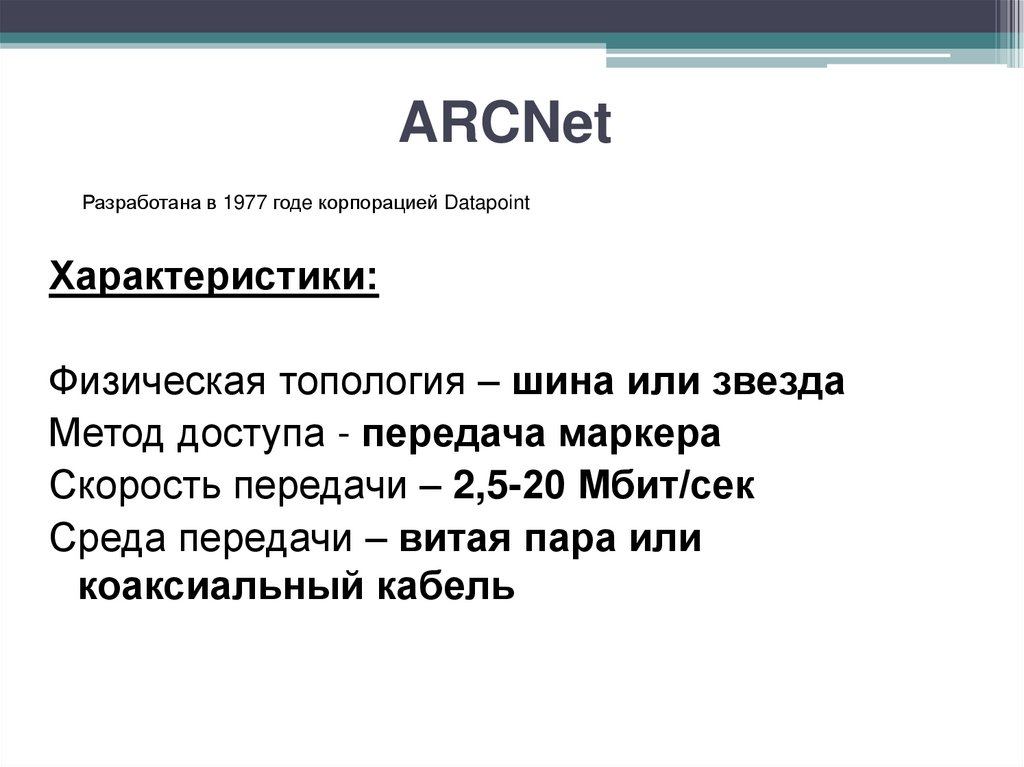

6. ARCNet

Разработана в 1977 годe корпорацией Datapoint
Характеристики:
Физическая топология – шина или звезда
Метод доступа - передача маркера
Скорость передачи – 2,5-20 Мбит/сек
Среда передачи – витая пара или
коаксиальный кабель

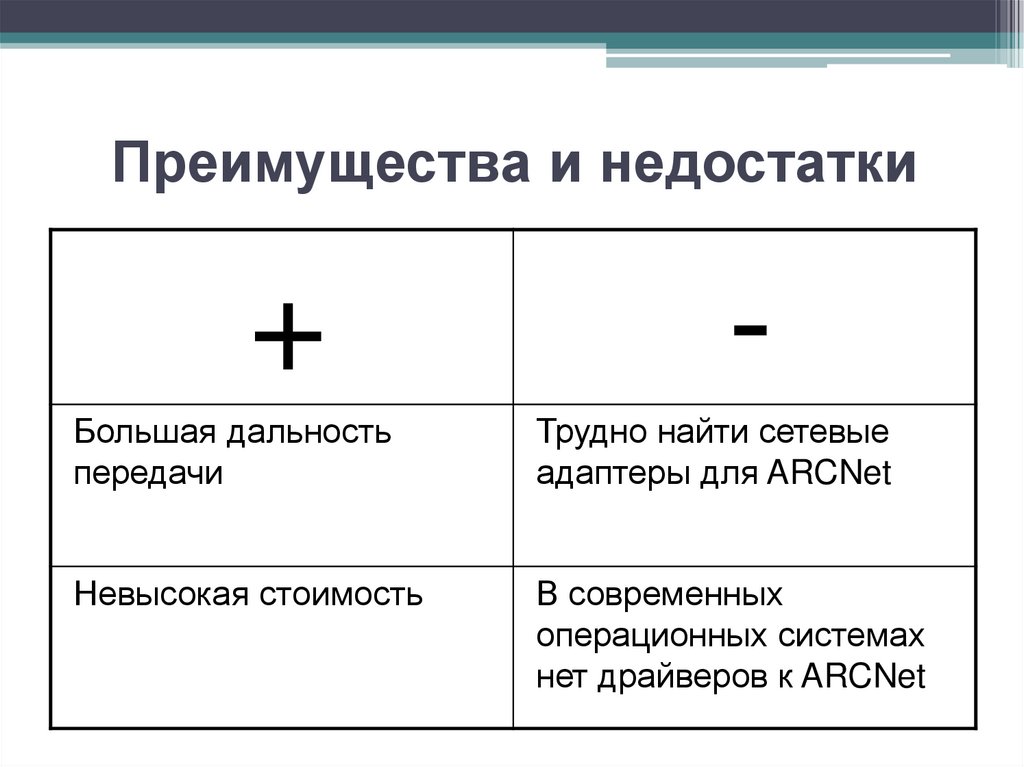

7. Преимущества и недостатки

+
-
Большая дальность
передачи
Трудно найти сетевые
адаптеры для ARCNet
Невысокая стоимость
В современных
операционных системах
нет драйверов к ARCNet

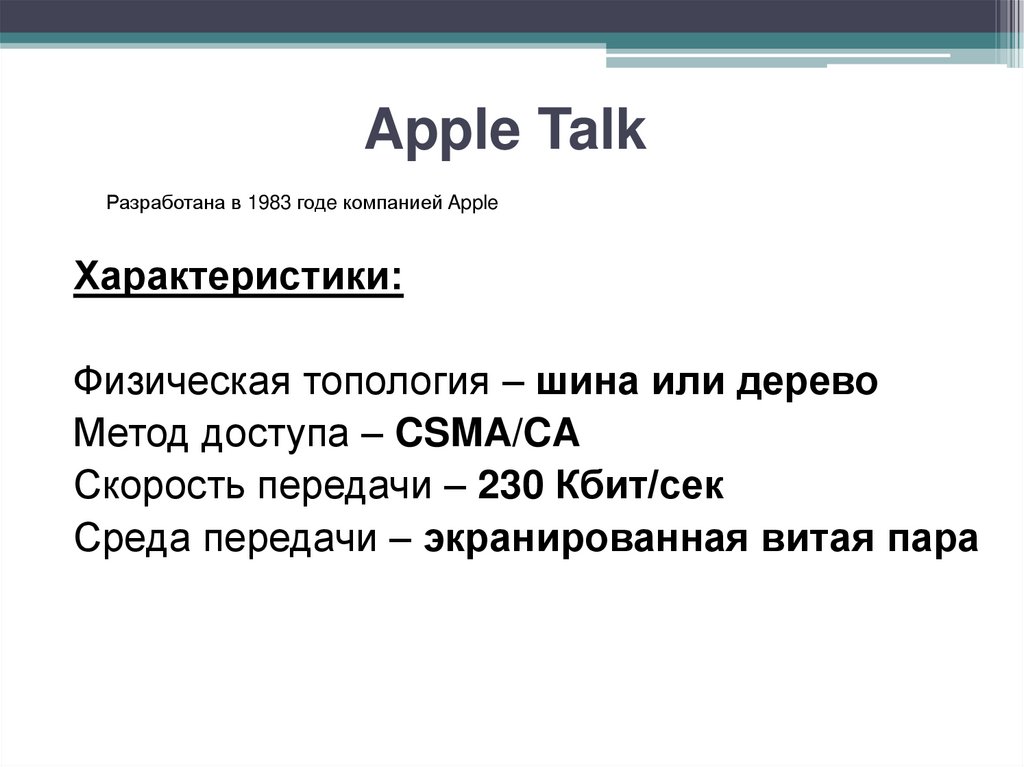

8. Apple Talk

Разработана в 1983 годe компанией Apple
Характеристики:
Физическая топология – шина или дерево
Метод доступа – CSMA/CA
Скорость передачи – 230 Кбит/сек
Среда передачи – экранированная витая пара

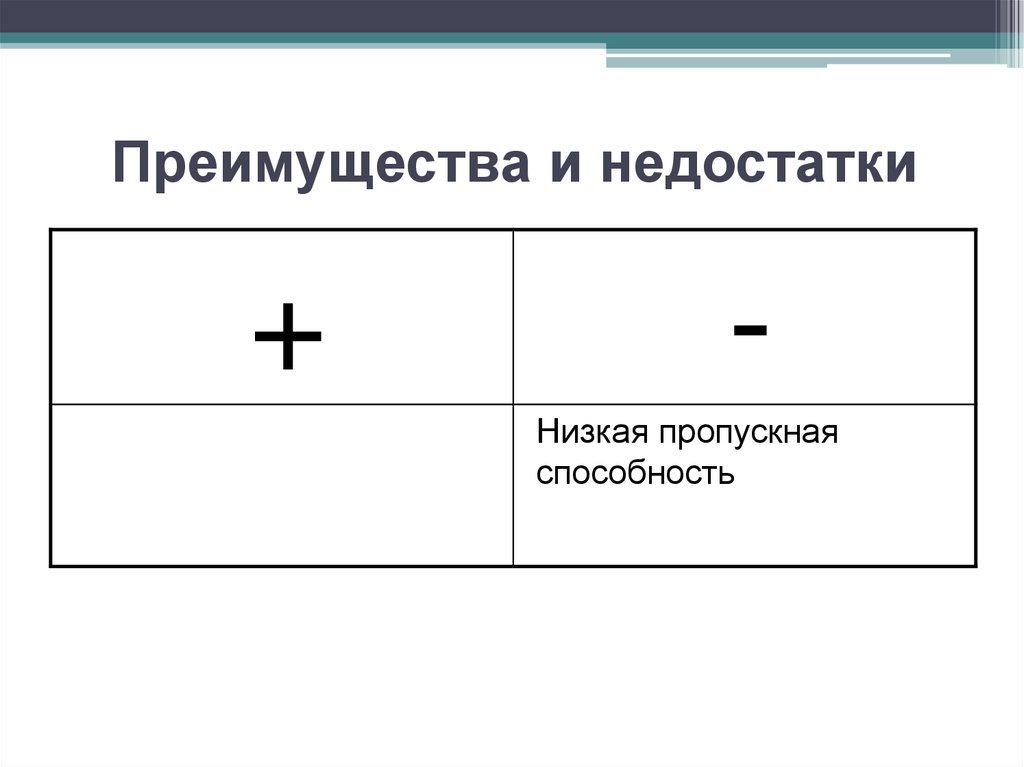

9. Преимущества и недостатки

+
Низкая пропускная
способность

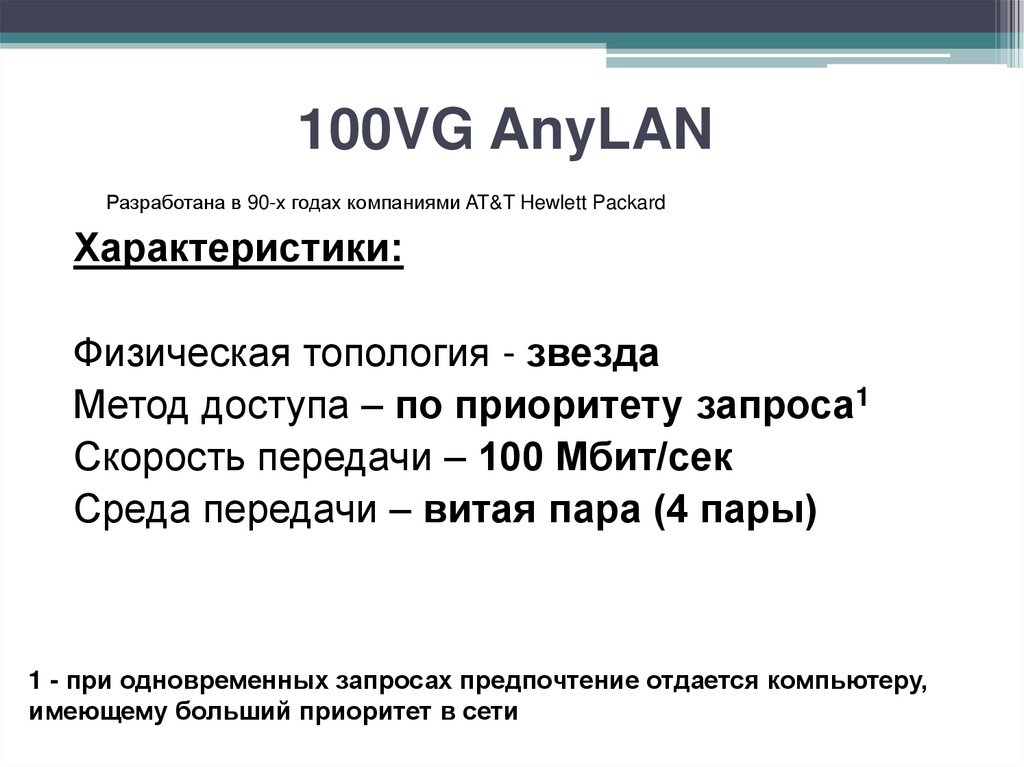

10. 100VG AnyLAN

Разработана в 90-х годах компаниями AT&T Hewlett Packard
Характеристики:
Физическая топология - звезда
Метод доступа – по приоритету запроса1
Скорость передачи – 100 Мбит/сек
Среда передачи – витая пара (4 пары)
1 - при одновременных запросах предпочтение отдается компьютеру,
имеющему больший приоритет в сети

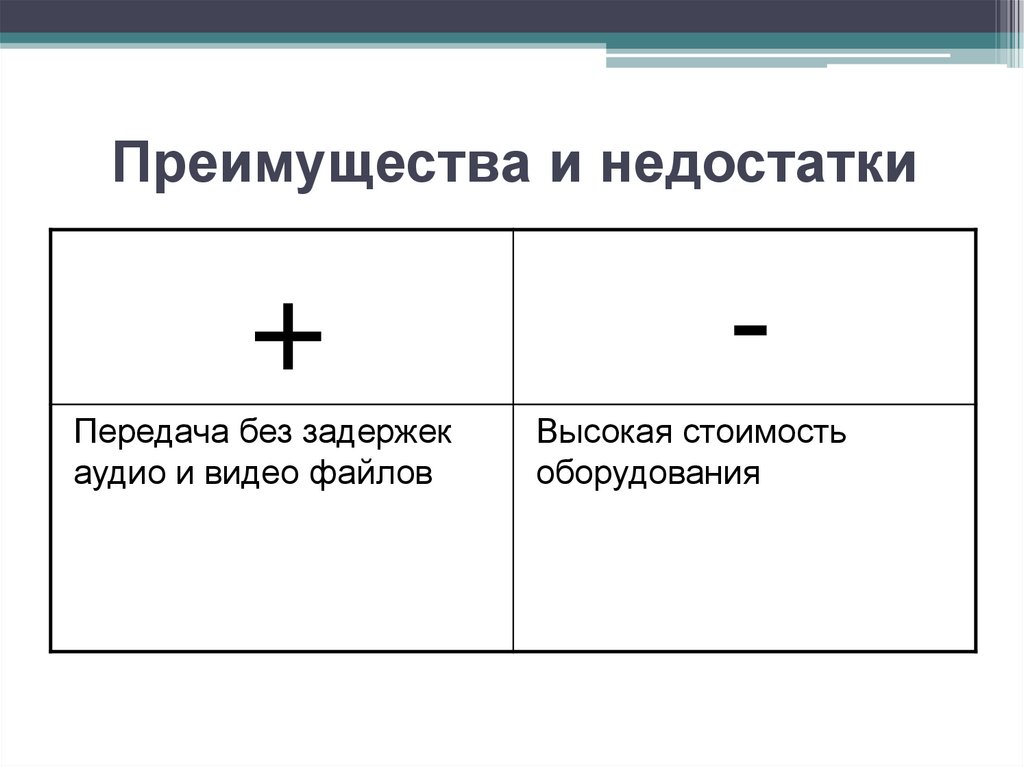

11. Преимущества и недостатки

+
Передача без задержек
аудио и видео файлов
Высокая стоимость
оборудования

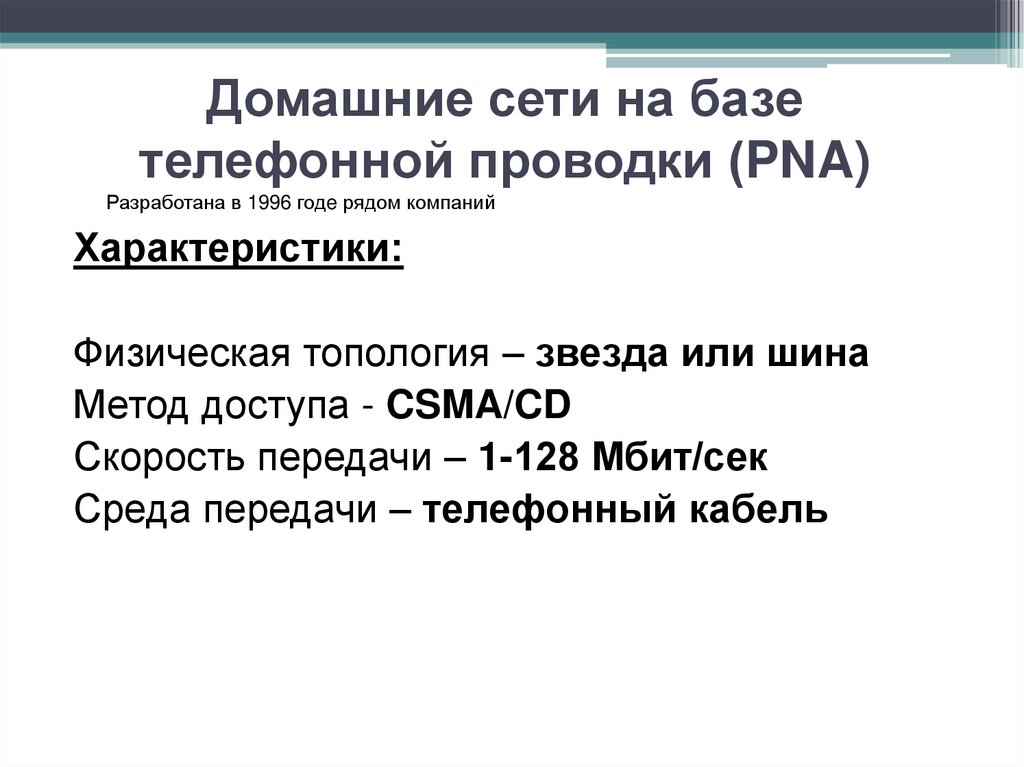

12. Домашние сети на базе телефонной проводки (PNA)

Разработана в 1996 годe рядом компаний
Характеристики:
Физическая топология – звезда или шина
Метод доступа - CSMA/CD
Скорость передачи – 1-128 Мбит/сек
Среда передачи – телефонный кабель

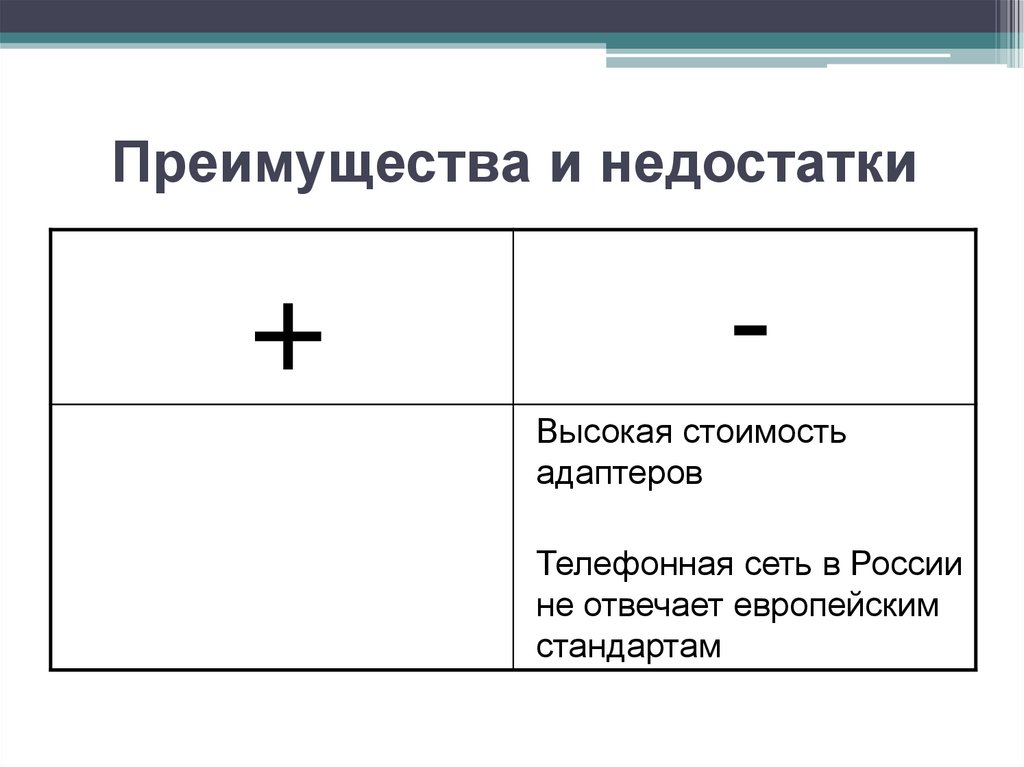

13. Преимущества и недостатки

+
Высокая стоимость
адаптеров
Телефонная сеть в России
не отвечает европейским
стандартам

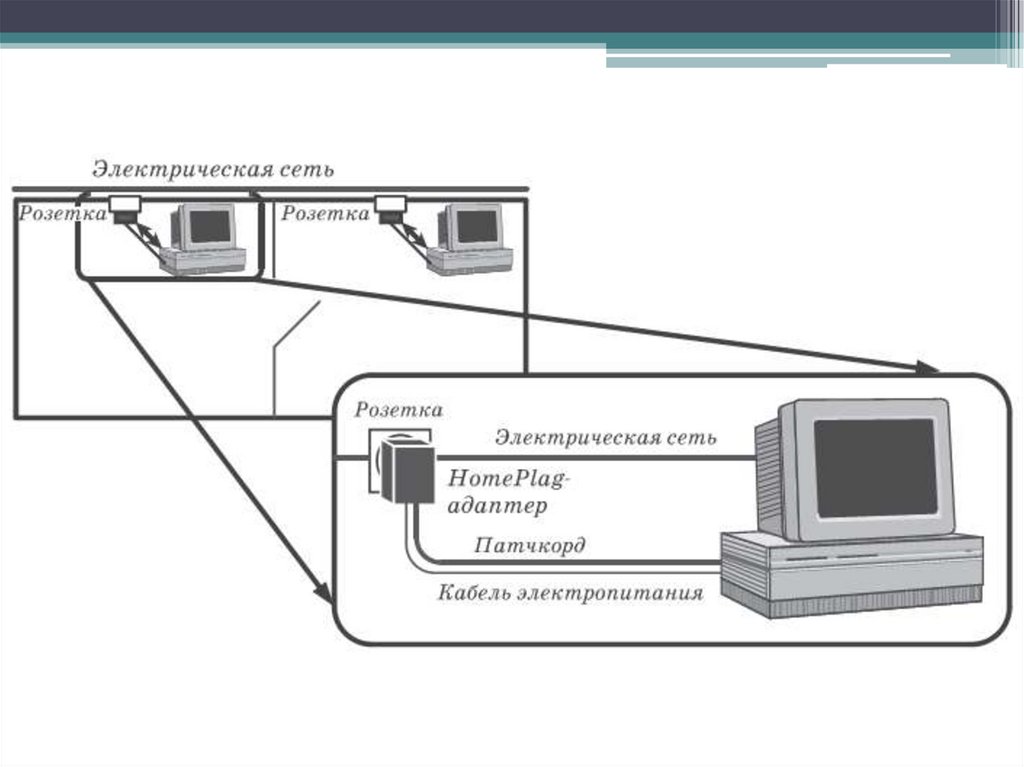

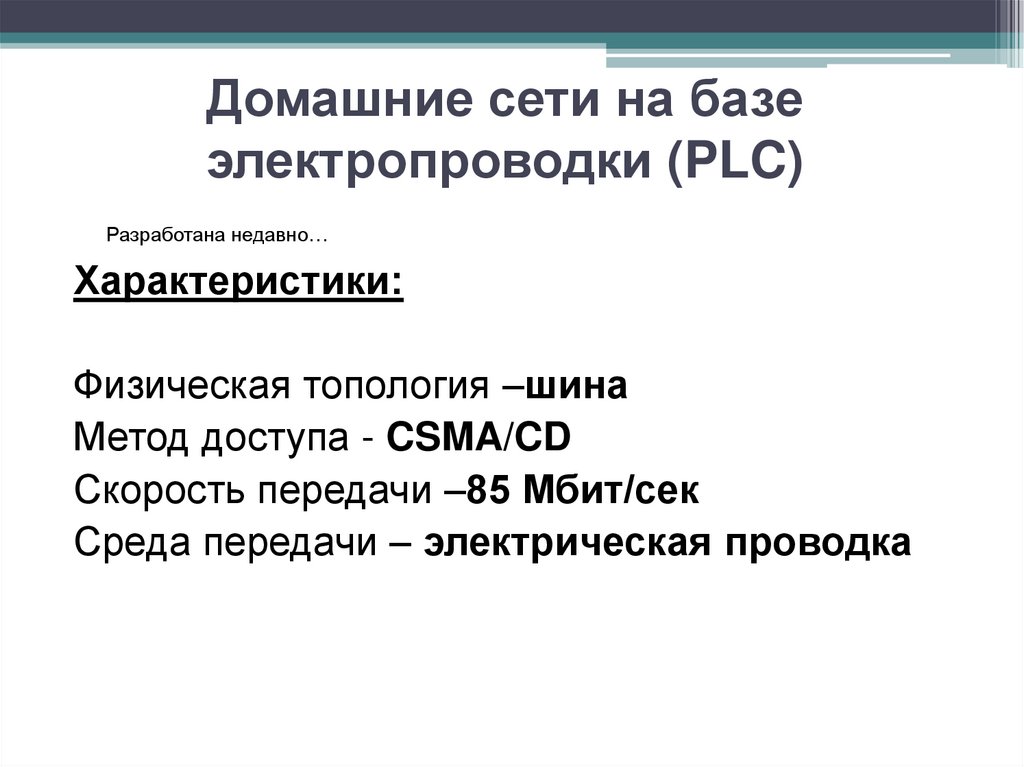

14. Домашние сети на базе электропроводки (PLC)

Разработана недавно…
Характеристики:
Физическая топология –шина
Метод доступа - CSMA/CD
Скорость передачи –85 Мбит/сек
Среда передачи – электрическая проводка

15.

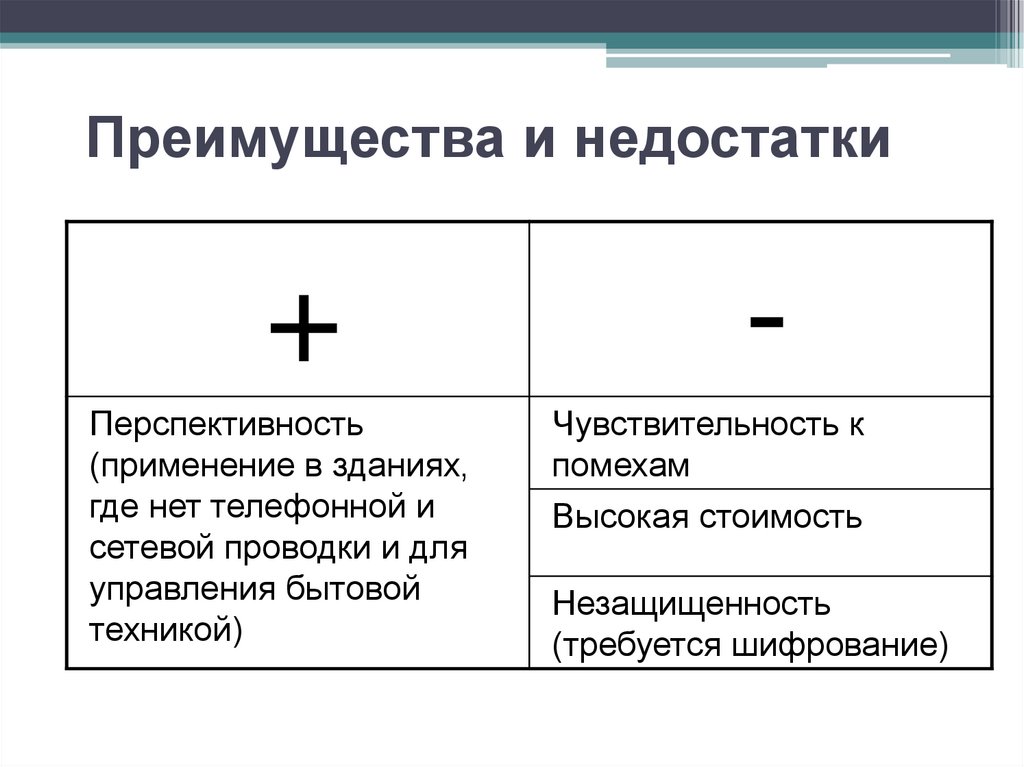

16. Преимущества и недостатки

+
Перспективность
(применение в зданиях,
где нет телефонной и
сетевой проводки и для
управления бытовой
техникой)
Чувствительность к
помехам
Высокая стоимость
Незащищенность
(требуется шифрование)

17. Популярные сетевые архитектуры (современные)

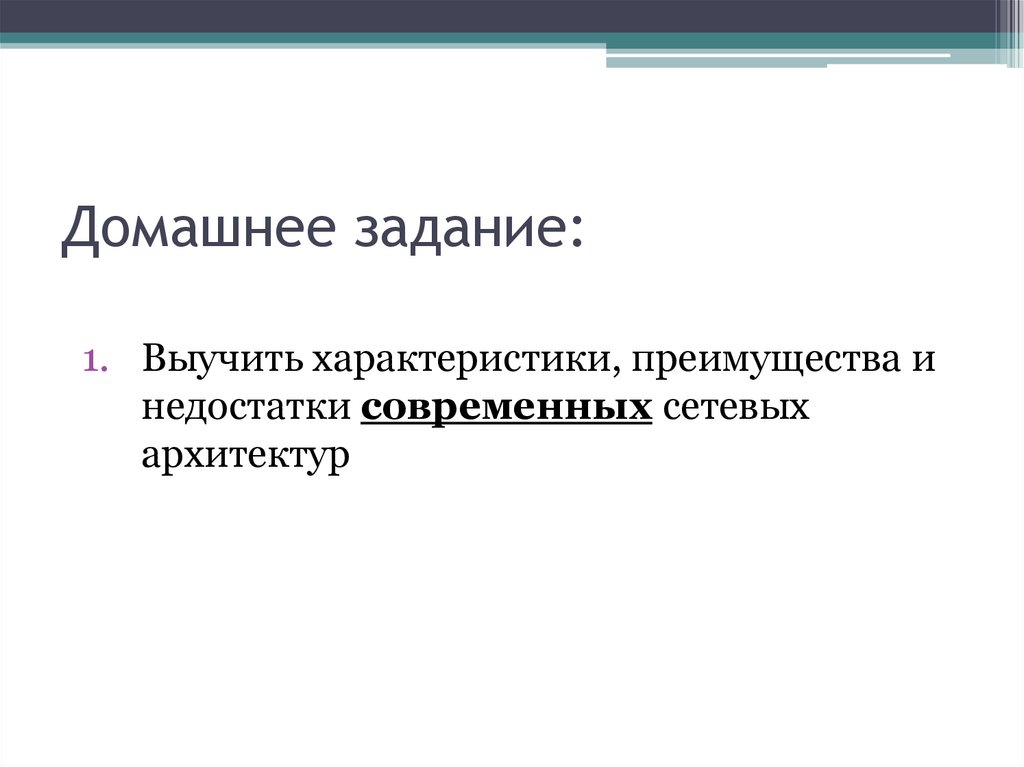

18. Домашнее задание:

1. Выучить характеристики, преимущества и
недостатки современных сетевых
архитектур
