Системная плата и виды памяти ЭВМ

1.

СИСТЕМНАЯ ПЛАТА И
ВИДЫ ПАМЯТИ ЭВМ
Екатерина Сергеевна
Петрова

2.

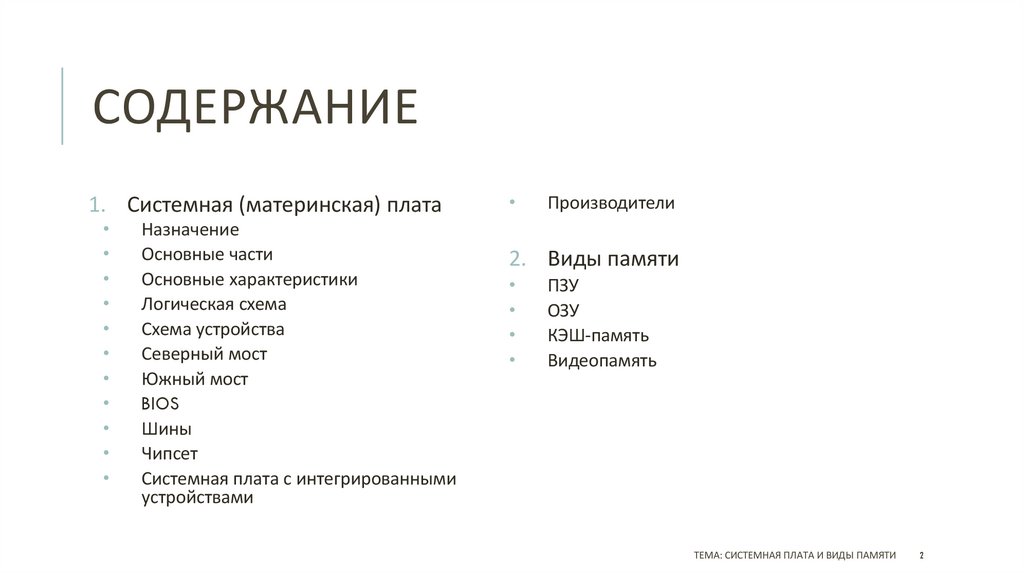

СОДЕРЖАНИЕ
1. Системная (материнская) плата
Назначение
Основные части
Основные характеристики
Логическая схема
Схема устройства
Северный мост
Южный мост
BIOS
Шины
Чипсет
Системная плата с интегрированными
устройствами
Производители
2. Виды памяти
ПЗУ
ОЗУ
КЭШ-память
Видеопамять
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
2

3.

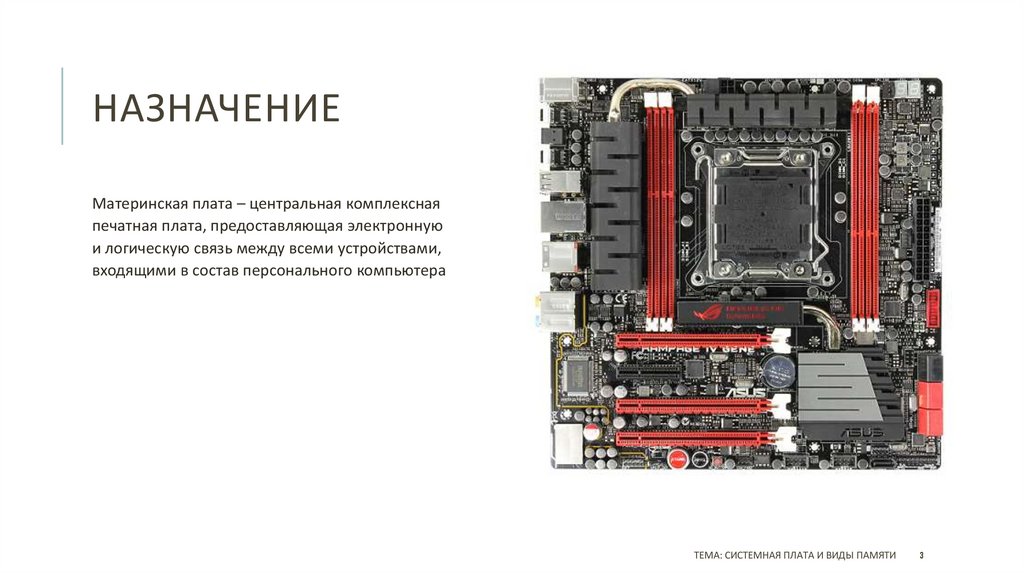

НАЗНАЧЕНИЕ
Материнская плата – центральная комплексная
печатная плата, предоставляющая электронную
и логическую связь между всеми устройствами,
входящими в состав персонального компьютера
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
3

4.

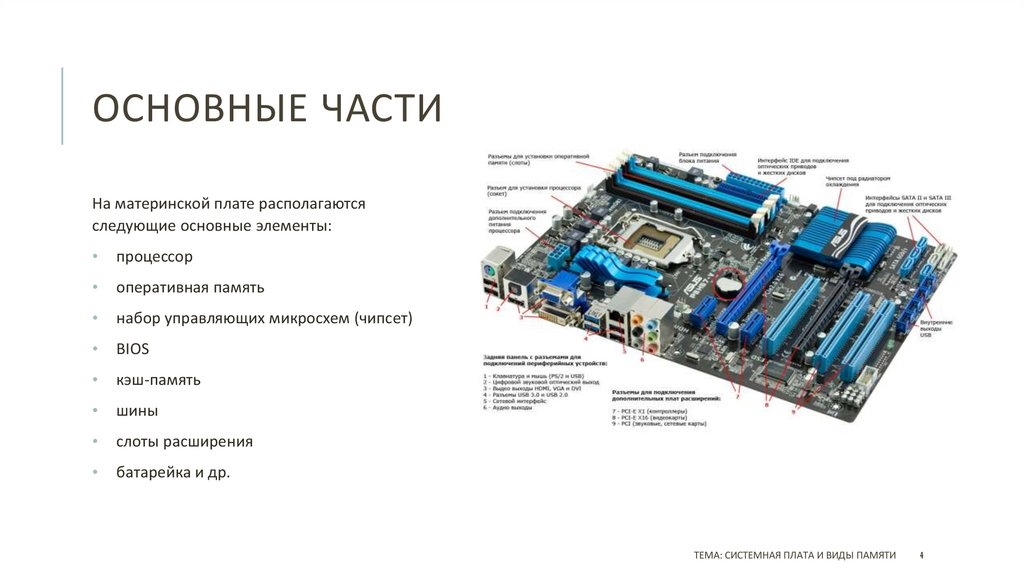

ОСНОВНЫЕ ЧАСТИ
На материнской плате располагаются
следующие основные элементы:
процессор
оперативная память
набор управляющих микросхем (чипсет)
BIOS
кэш-память
шины
слоты расширения
батарейка и др.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
4

5.

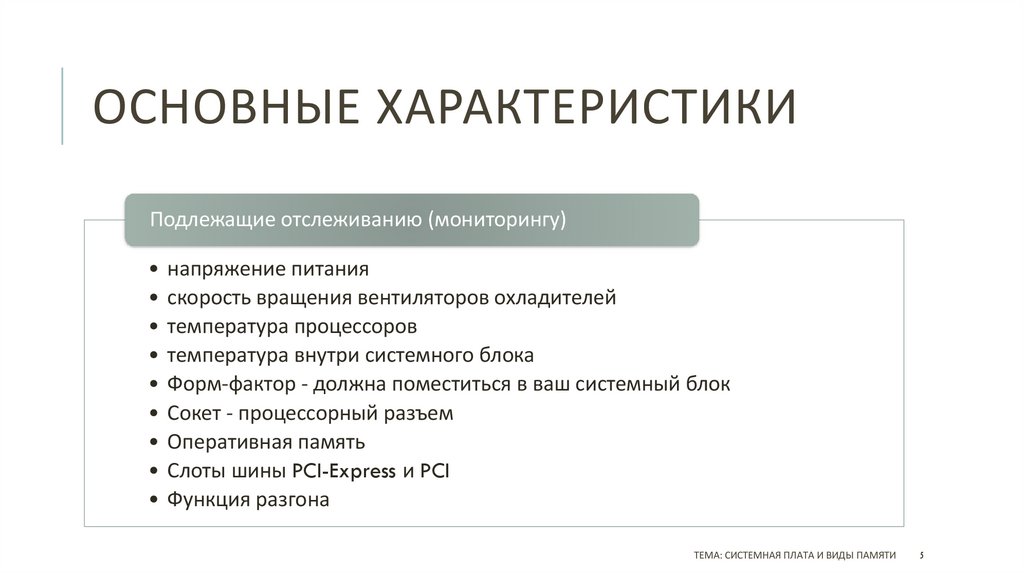

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Подлежащие отслеживанию (мониторингу)
• напряжение питания
• скорость вращения вентиляторов охладителей
• температура процессоров
• температура внутри системного блока
• Форм-фактор - должна поместиться в ваш системный блок
• Сокет - процессорный разъем
• Оперативная память
• Слоты шины PCI-Express и PCI
• Функция разгона
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
5

6.

Процессор
(CPU)

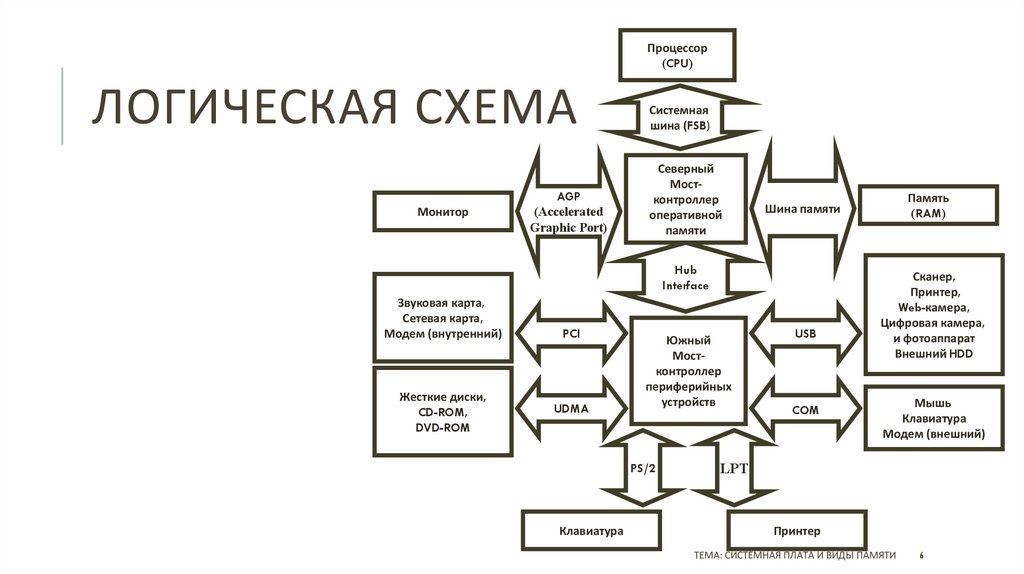

ЛОГИЧЕСКАЯ СХЕМА
Монитор
AGP
(Accelerated
Graphic Port)
Системная
шина (FSB)
Северный
Мостконтроллер
оперативной
памяти
Hub
Interface
Звуковая карта,
Сетевая карта,
Модем (внутренний)
Жесткие диски,
CD-ROM,
DVD-ROM
PCI
UDMA
Южный
Мостконтроллер
периферийных
устройств
PS/2
Клавиатура
Память
(RAM)
Шина памяти
USB
COM
Сканер,
Принтер,
Web-камера,
Цифровая камера,
и фотоаппарат
Внешний HDD
Мышь
Клавиатура
Модем (внешний)
LPT
Принтер
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
6

7.

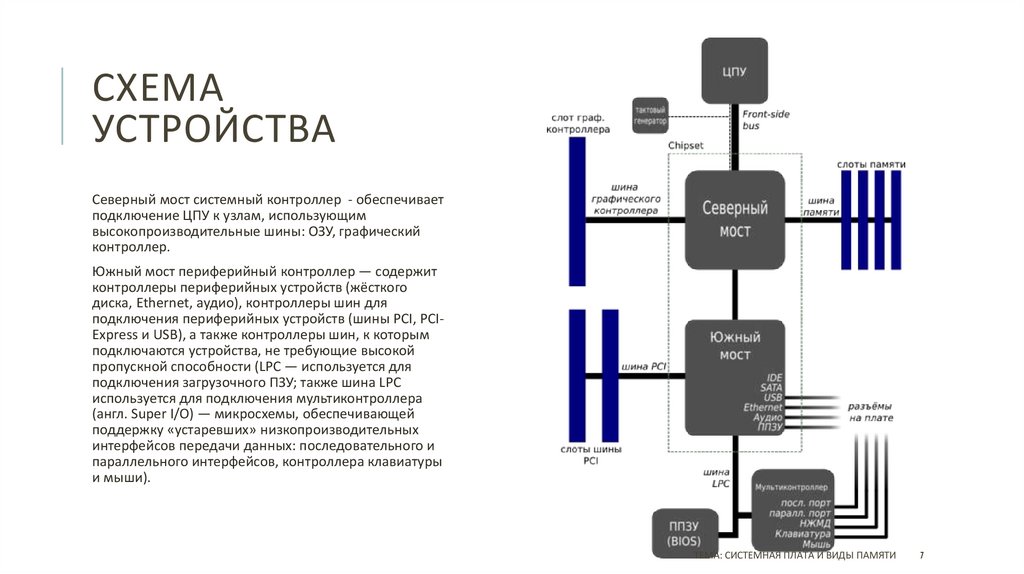

СХЕМА
УСТРОЙСТВА
Северный мост системный контроллер - обеспечивает
подключение ЦПУ к узлам, использующим
высокопроизводительные шины: ОЗУ, графический
контроллер.
Южный мост периферийный контроллер — содержит
контроллеры периферийных устройств (жёсткого
диска, Ethernet, аудио), контроллеры шин для
подключения периферийных устройств (шины PCI, PCIExpress и USB), а также контроллеры шин, к которым
подключаются устройства, не требующие высокой
пропускной способности (LPC — используется для
подключения загрузочного ПЗУ; также шина LPC
используется для подключения мультиконтроллера
(англ. Super I/O) — микросхемы, обеспечивающей
поддержку «устаревших» низкопроизводительных
интерфейсов передачи данных: последовательного и
параллельного интерфейсов, контроллера клавиатуры
и мыши).
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
7

8.

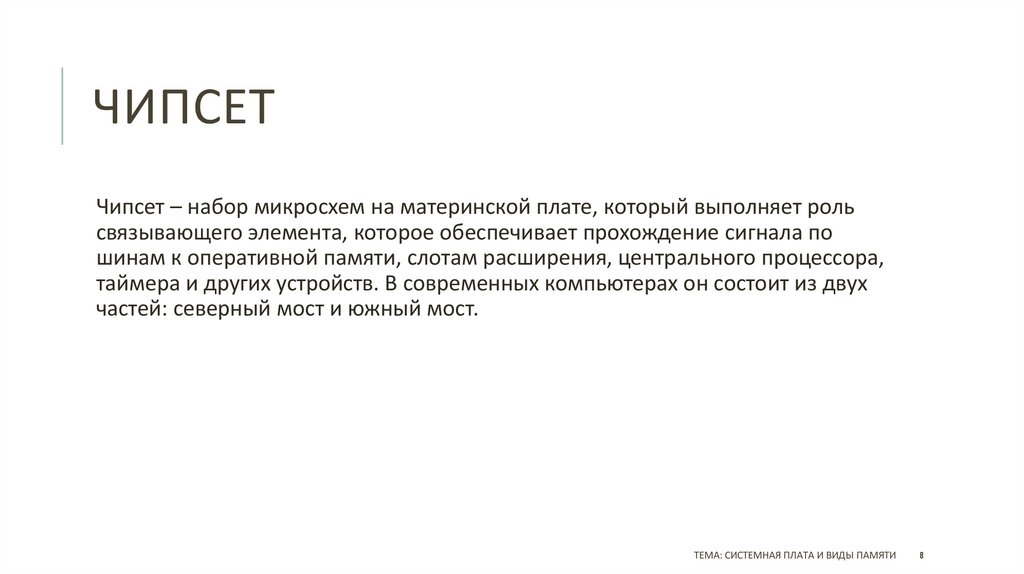

ЧИПСЕТ
Чипсет – набор микросхем на материнской плате, который выполняет роль
связывающего элемента, которое обеспечивает прохождение сигнала по
шинам к оперативной памяти, слотам расширения, центрального процессора,
таймера и других устройств. В современных компьютерах он состоит из двух
частей: северный мост и южный мост.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
8

9.

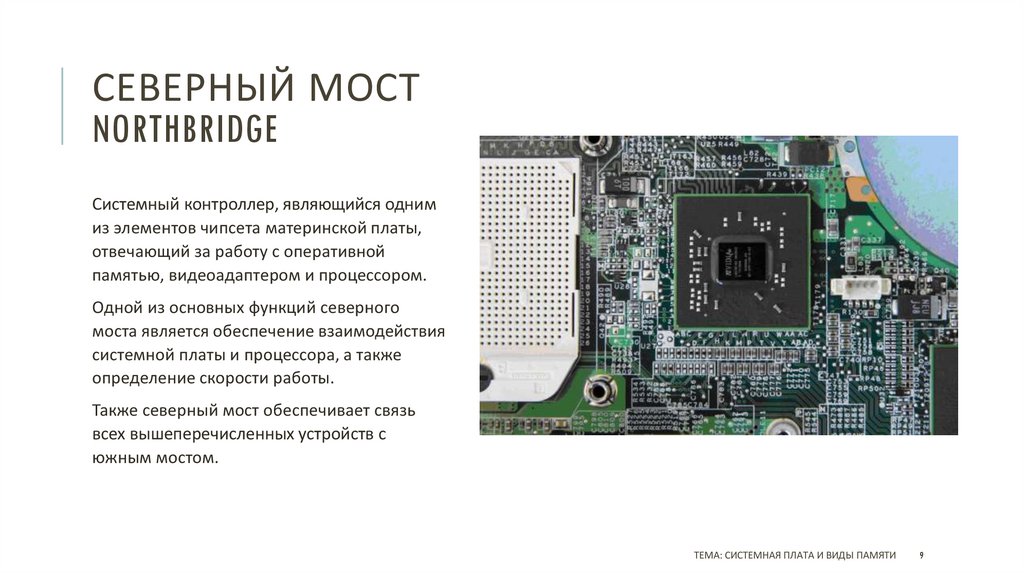

СЕВЕРНЫЙ МОСТ
NORTHBRIDGE
Системный контроллер, являющийся одним
из элементов чипсета материнской платы,
отвечающий за работу с оперативной
памятью, видеоадаптером и процессором.
Одной из основных функций северного
моста является обеспечение взаимодействия
системной платы и процессора, а также
определение скорости работы.
Также северный мост обеспечивает связь
всех вышеперечисленных устройств с
южным мостом.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
9

10.

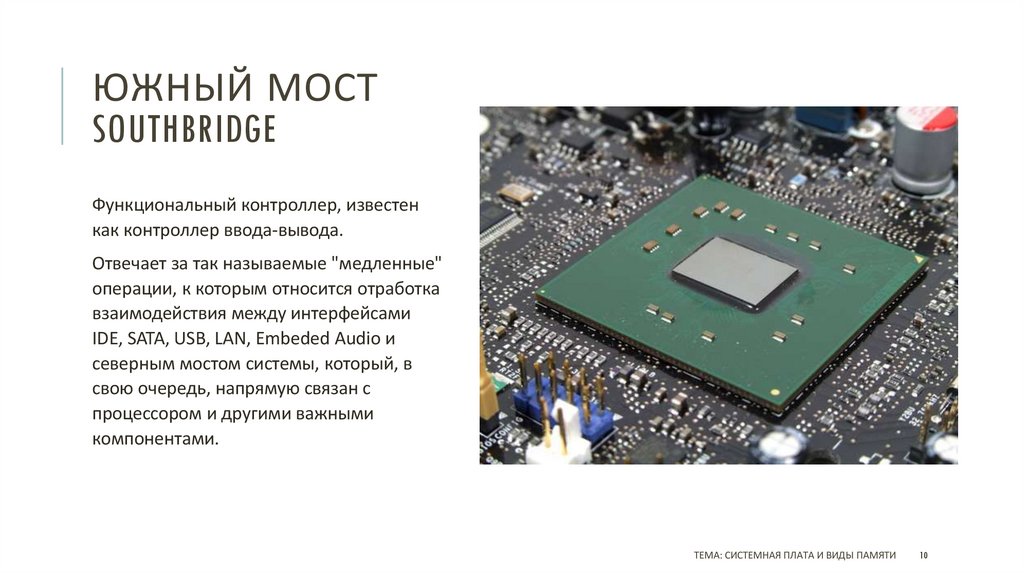

ЮЖНЫЙ МОСТ
SOUTHBRIDGE
Функциональный контроллер, известен
как контроллер ввода-вывода.
Отвечает за так называемые "медленные"
операции, к которым относится отработка
взаимодействия между интерфейсами
IDE, SATA, USB, LAN, Embeded Audio и
северным мостом системы, который, в
свою очередь, напрямую связан с
процессором и другими важными
компонентами.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
10

11.

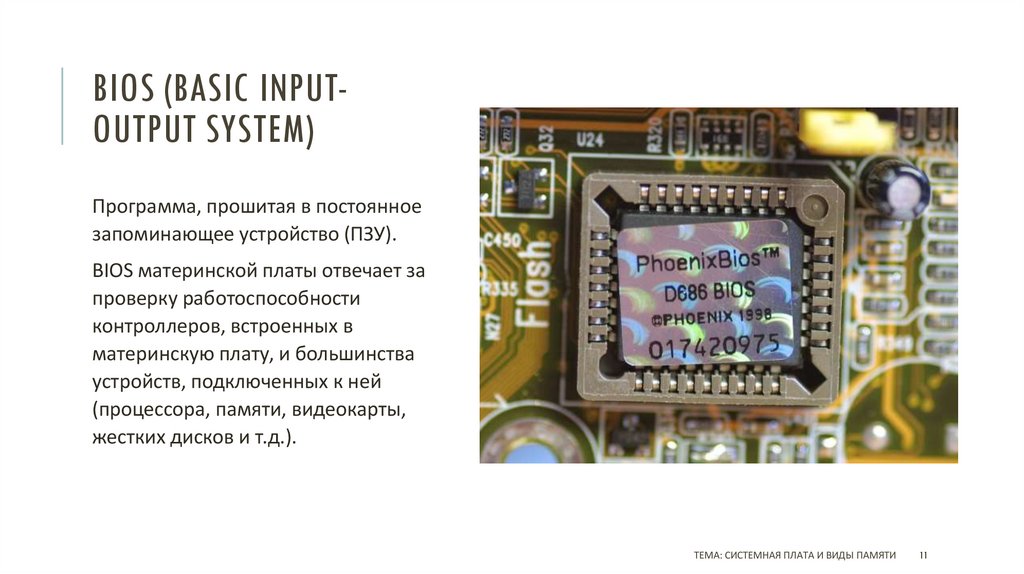

BIOS (BASIC INPUTOUTPUT SYSTEM)
Программа, прошитая в постоянное
запоминающее устройство (ПЗУ).
BIOS материнской платы отвечает за
проверку работоспособности
контроллеров, встроенных в
материнскую плату, и большинства
устройств, подключенных к ней
(процессора, памяти, видеокарты,
жестких дисков и т.д.).
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
11

12.

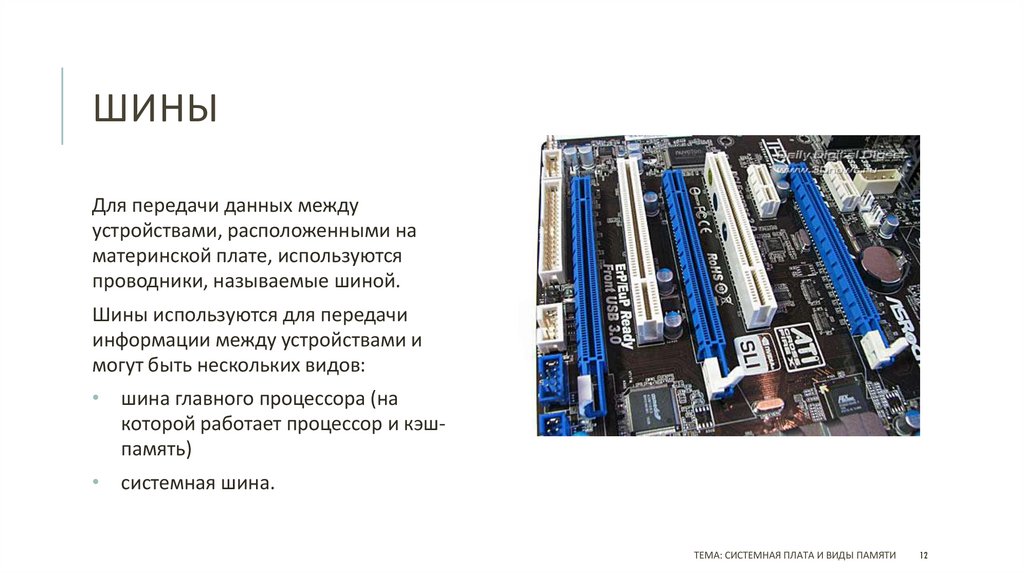

ШИНЫ
Для передачи данных между
устройствами, расположенными на
материнской плате, используются
проводники, называемые шиной.
Шины используются для передачи
информации между устройствами и
могут быть нескольких видов:
• шина главного процессора (на
которой работает процессор и кэшпамять)
• системная шина.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
12

13.

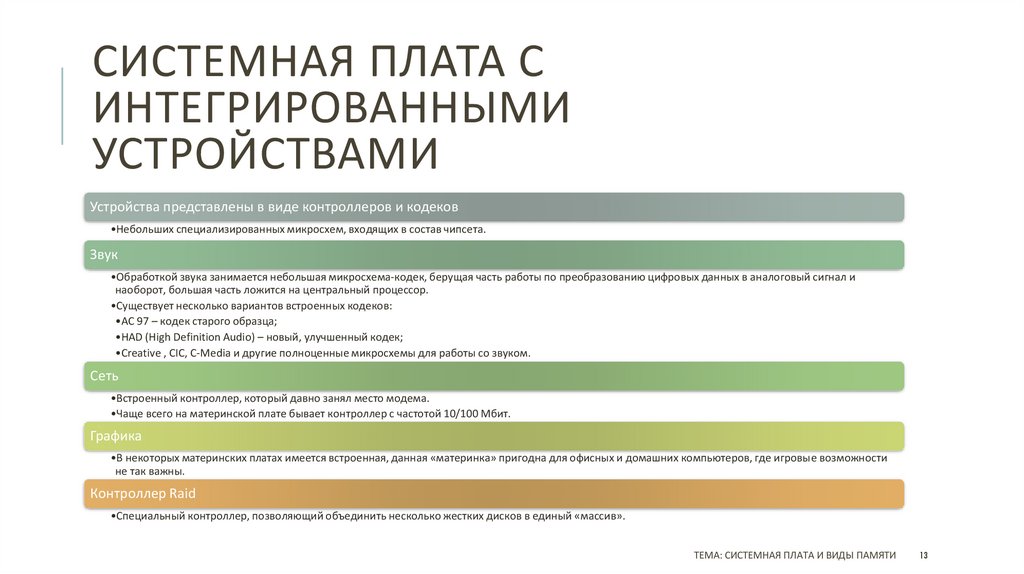

СИСТЕМНАЯ ПЛАТА С
ИНТЕГРИРОВАННЫМИ
УСТРОЙСТВАМИ
Устройства представлены в виде контроллеров и кодеков
•Небольших специализированных микросхем, входящих в состав чипсета.
Звук
•Обработкой звука занимается небольшая микросхема-кодек, берущая часть работы по преобразованию цифровых данных в аналоговый сигнал и
наоборот, большая часть ложится на центральный процессор.
•Существует несколько вариантов встроенных кодеков:
•AC 97 – кодек старого образца;
•HAD (High Definition Audio) – новый, улучшенный кодек;
•Creative , CIC, C-Media и другие полноценные микросхемы для работы со звуком.
Сеть
•Встроенный контроллер, который давно занял место модема.
•Чаще всего на материнской плате бывает контроллер с частотой 10/100 Мбит.
Графика
•В некоторых материнских платах имеется встроенная, данная «материнка» пригодна для офисных и домашних компьютеров, где игровые возможности
не так важны.
Контроллер Raid
•Специальный контроллер, позволяющий объединить несколько жестких дисков в единый «массив».
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
13

14.

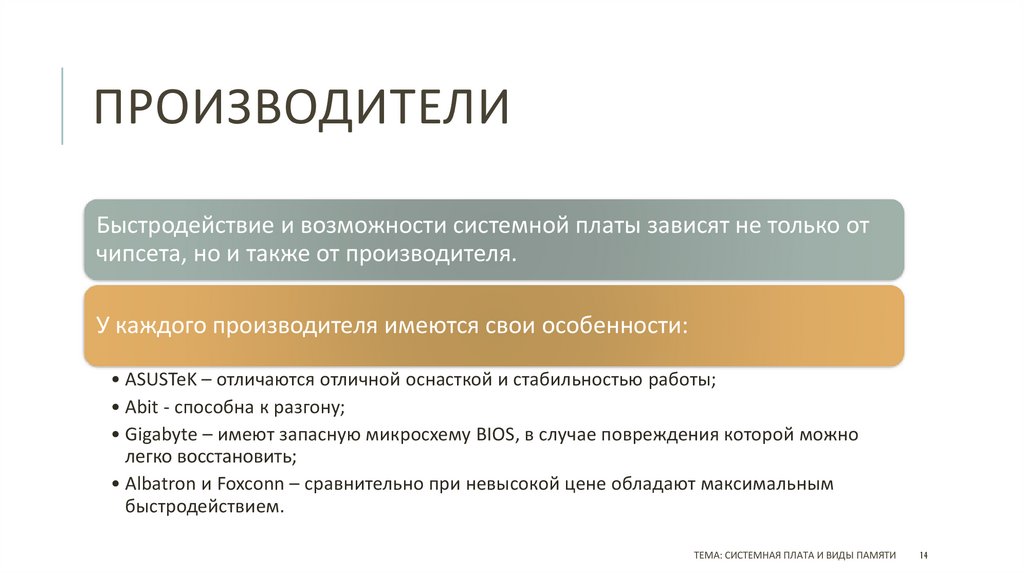

ПРОИЗВОДИТЕЛИ
Быстродействие и возможности системной платы зависят не только от
чипсета, но и также от производителя.
У каждого производителя имеются свои особенности:
• ASUSTeK – отличаются отличной оснасткой и стабильностью работы;
• Abit - способна к разгону;
• Gigabyte – имеют запасную микросхему BIOS, в случае повреждения которой можно
легко восстановить;
• Albatron и Foxconn – сравнительно при невысокой цене обладают максимальным
быстродействием.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
14

15.

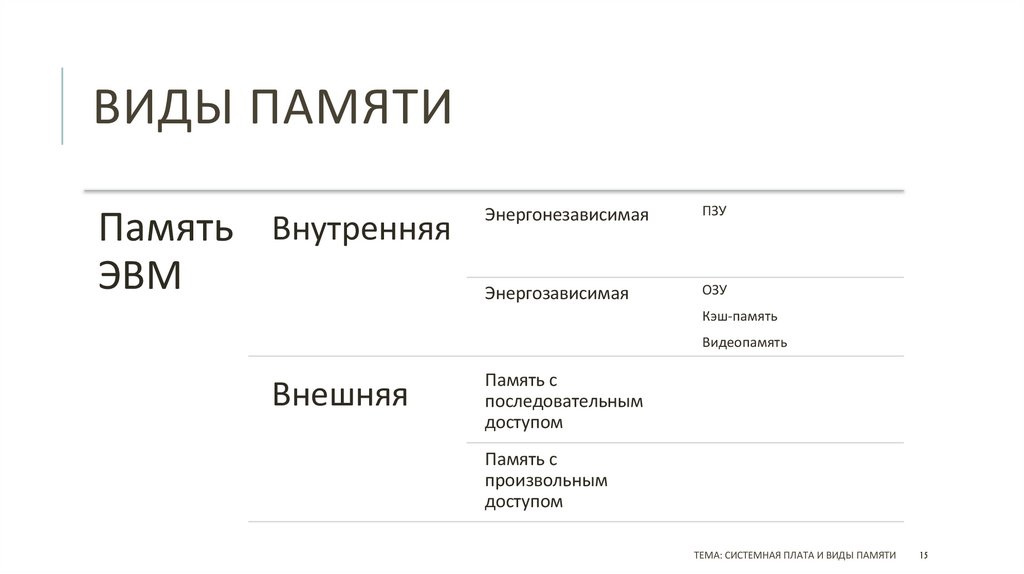

ВИДЫ ПАМЯТИ
Память Внутренняя
ЭВМ
Энергонезависимая
ПЗУ
Энергозависимая
ОЗУ
Кэш-память
Видеопамять
Внешняя
Память с
последовательным
доступом
Память с
произвольным
доступом
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
15

16.

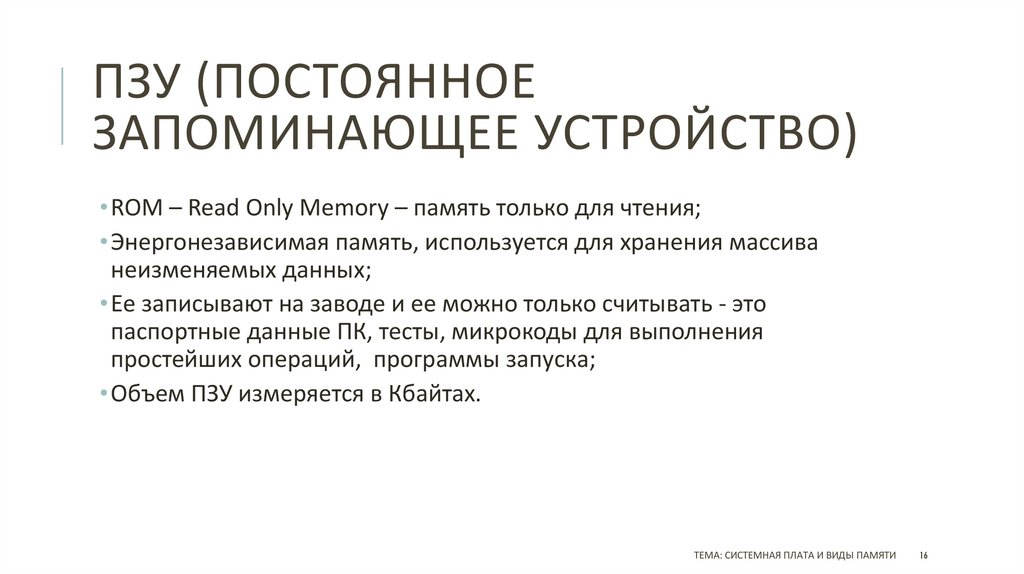

ПЗУ (ПОСТОЯННОЕ
ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО)
•ROM – Read Only Memory – память только для чтения;
•Энергонезависимая память, используется для хранения массива
неизменяемых данных;
•Ее записывают на заводе и ее можно только считывать - это
паспортные данные ПК, тесты, микрокоды для выполнения
простейших операций, программы запуска;
•Объем ПЗУ измеряется в Кбайтах.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
16

17.

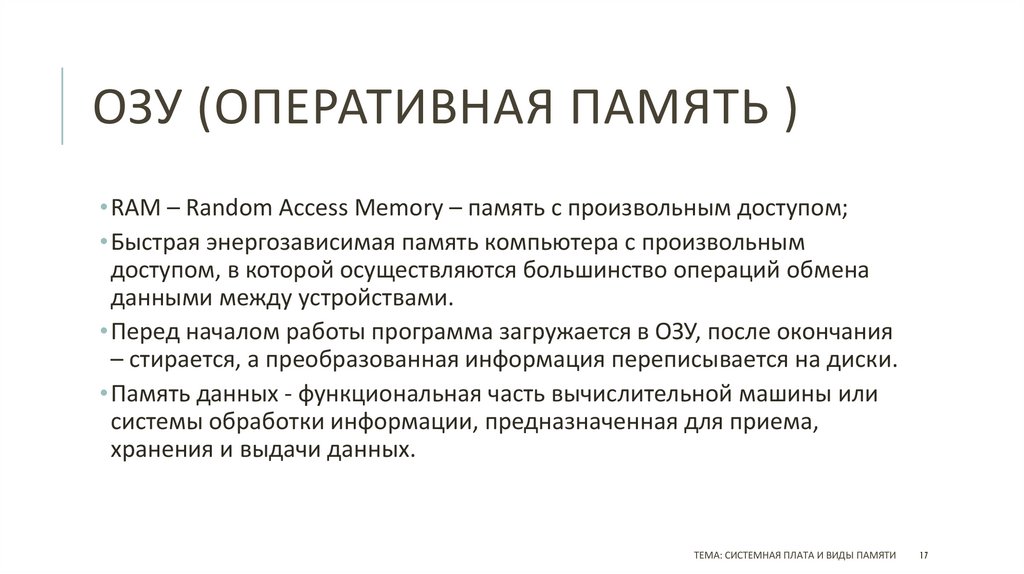

ОЗУ (ОПЕРАТИВНАЯ ПАМЯТЬ )
•RAM – Random Access Memory – память с произвольным доступом;
•Быстрая энергозависимая память компьютера с произвольным
доступом, в которой осуществляются большинство операций обмена
данными между устройствами.
•Перед началом работы программа загружается в ОЗУ, после окончания
– стирается, а преобразованная информация переписывается на диски.
•Память данных - функциональная часть вычислительной машины или
системы обработки информации, предназначенная для приема,
хранения и выдачи данных.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
17

18.

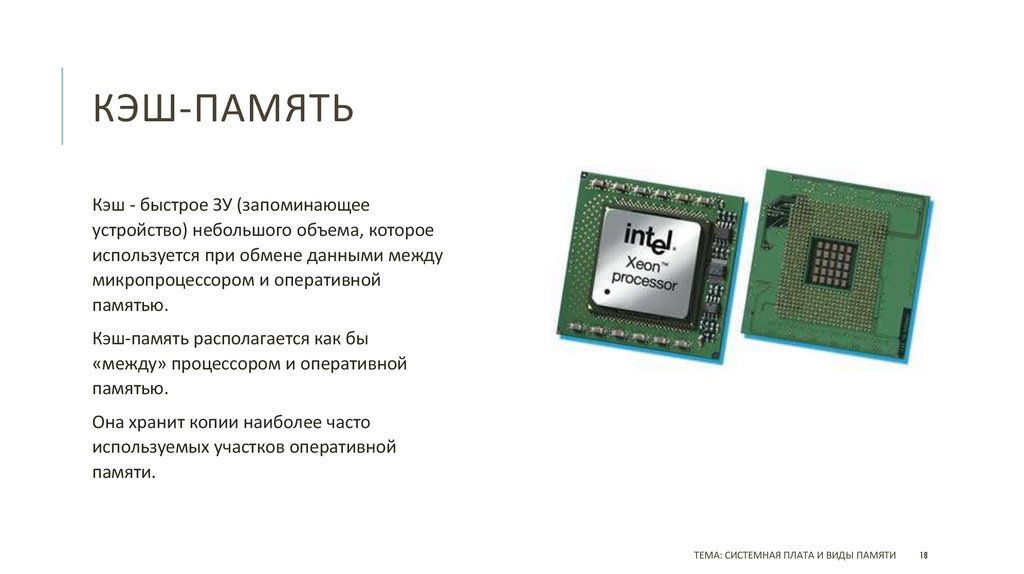

КЭШ-ПАМЯТЬ
Кэш - быстрое ЗУ (запоминающее
устройство) небольшого объема, которое
используется при обмене данными между
микропроцессором и оперативной
памятью.
Кэш-память располагается как бы
«между» процессором и оперативной
памятью.
Она хранит копии наиболее часто
используемых участков оперативной
памяти.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
18

19.

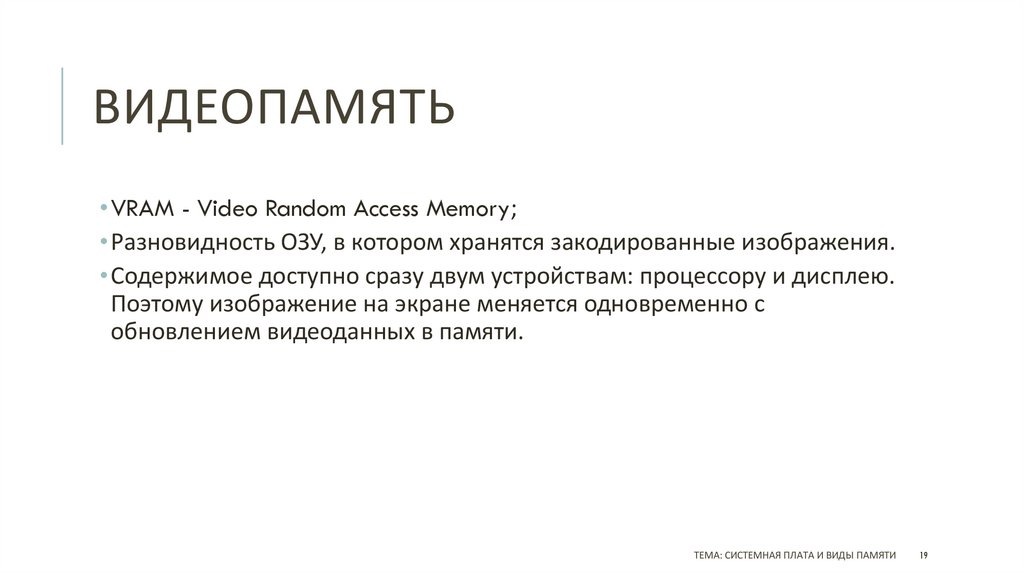

ВИДЕОПАМЯТЬ
•VRAM - Video Random Access Memory;
•Разновидность ОЗУ, в котором хранятся закодированные изображения.
•Содержимое доступно сразу двум устройствам: процессору и дисплею.
Поэтому изображение на экране меняется одновременно с
обновлением видеоданных в памяти.
ТЕМА: СИСТЕМНАЯ ПЛАТА И ВИДЫ ПАМЯТИ
19
