Комплекс геодезических работ при выполнении топографической съемки централизованной системы водоснабжения по объекту

1.

Министерство образования, науки и молодежной политики
Краснодарского края
(ГБПОУ КК ПСХК)
Специальность:21.02.04 Землеустройство
Дипломная работа
По теме:
Комплекс геодезических работ при выполнении топографической
съемки централизованной системы водоснабжения по объекту с
кадастровым номером 90:19:010102:356 в г. Керчь
Группа: З 34
Дипломник Л.Д. Ребушева
Руководитель О.В.Десятникова
Краснодар 2025

2.

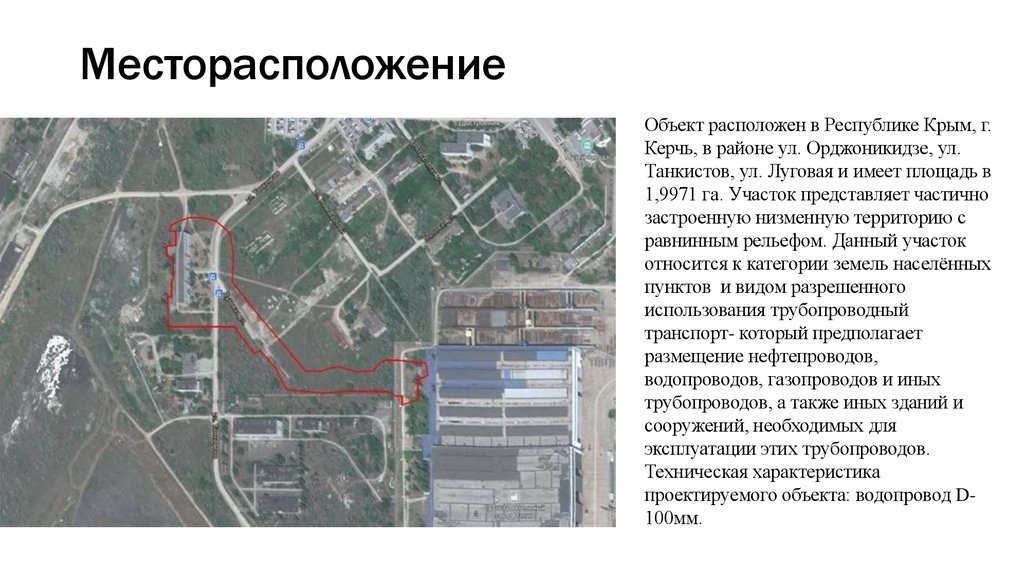

Месторасположение
Объект расположен в Республике Крым, г.
Керчь, в районе ул. Орджоникидзе, ул.
Танкистов, ул. Луговая и имеет площадь в
1,9971 га. Участок представляет частично
застроенную низменную территорию с
равнинным рельефом. Данный участок
относится к категории земель населённых
пунктов и видом разрешенного
использования трубопроводный
транспорт- который предполагает
размещение нефтепроводов,
водопроводов, газопроводов и иных
трубопроводов, а также иных зданий и
сооружений, необходимых для
эксплуатации этих трубопроводов.
Техническая характеристика
проектируемого объекта: водопровод D100мм.

3.

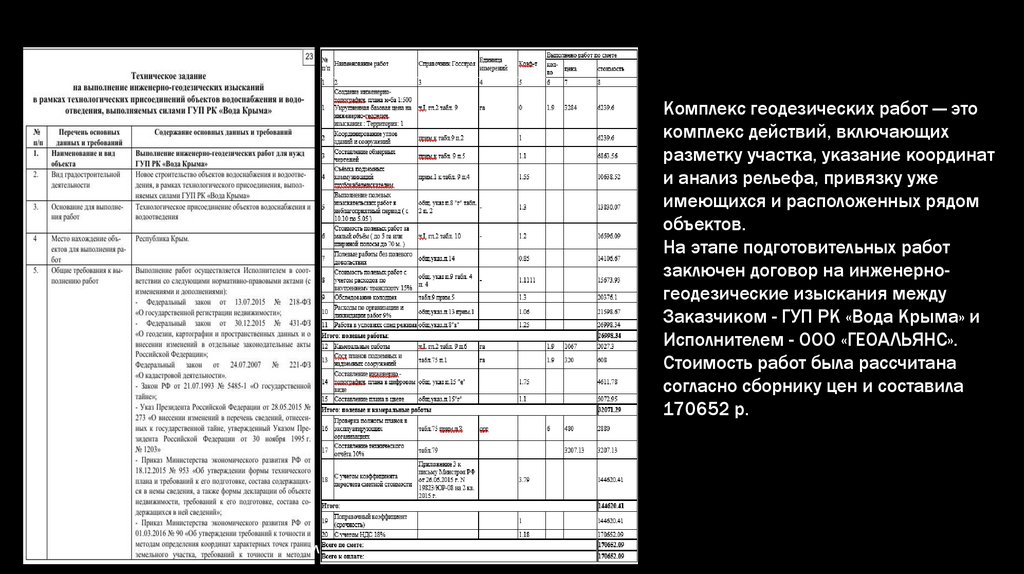

Комплекс геодезических работ — это
комплекс действий, включающих
разметку участка, указание координат
и анализ рельефа, привязку уже
имеющихся и расположенных рядом
объектов.
На этапе подготовительных работ
заключен договор на инженерногеодезические изыскания между
Заказчиком - ГУП РК «Вода Крыма» и
Исполнителем - ООО «ГЕОАЛЬЯНС».
Стоимость работ была рассчитана
согласно сборнику цен и составила
170652 р.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА
3

4.

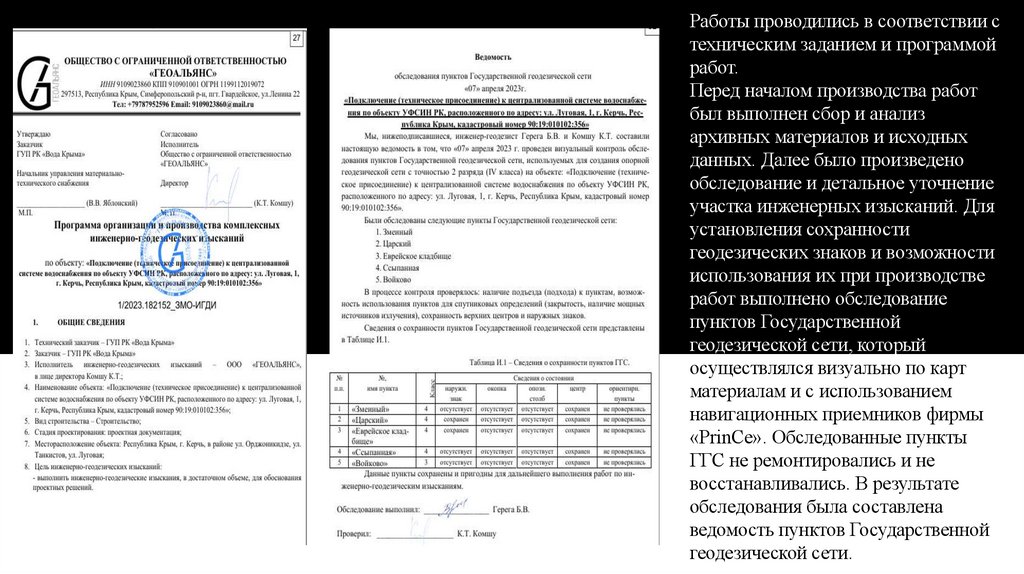

Работы проводились в соответствии с
техническим заданием и программой
работ.
Перед началом производства работ
был выполнен сбор и анализ
архивных материалов и исходных
данных. Далее было произведено
обследование и детальное уточнение
участка инженерных изысканий. Для
установления сохранности
геодезических знаков и возможности
использования их при производстве
работ выполнено обследование
пунктов Государственной
геодезической сети, который
осуществлялся визуально по карт
материалам и с использованием
навигационных приемников фирмы
«PrinCe». Обследованные пункты
ГГС не ремонтировались и не
восстанавливались. В результате
обследования была составлена
ведомость пунктов Государственной
геодезической сети.

5.

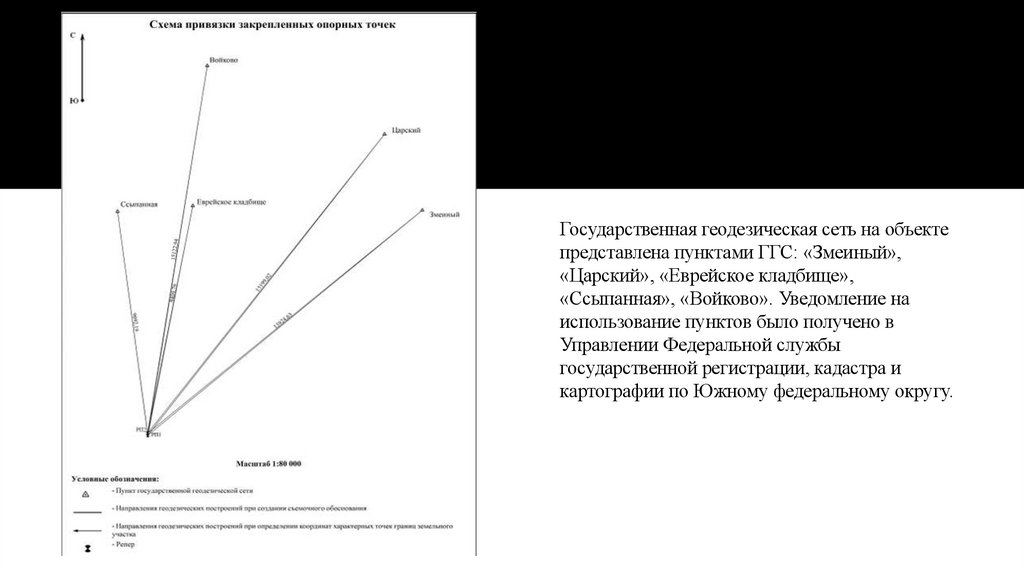

Государственная геодезическая сеть на объекте
представлена пунктами ГГС: «Змеиный»,
«Царский», «Еврейское кладбище»,
«Ссыпанная», «Войково». Уведомление на
использование пунктов было получено в
Управлении Федеральной службы
государственной регистрации, кадастра и
картографии по Южному федеральному округу.

6.

Создание опорной геодезической сети. В связи с
удаленностью расположения исходных пунктов
Государственной геодезической сети от места производства
работ, потребовалось развитие опорной геодезической сети
на основе использования спутниковой геодезической
аппаратуры. Планово-высотное положение пунктов опорной
геодезической сети определялось измерениями ГНСС
(глобальной навигационной спутниковой системы ГЛОНАСС,
GPS) в режиме «статика». Развитие опорной геодезической
сети выполнено методом построения сети, а точнее методом
триангуляции.
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

7.

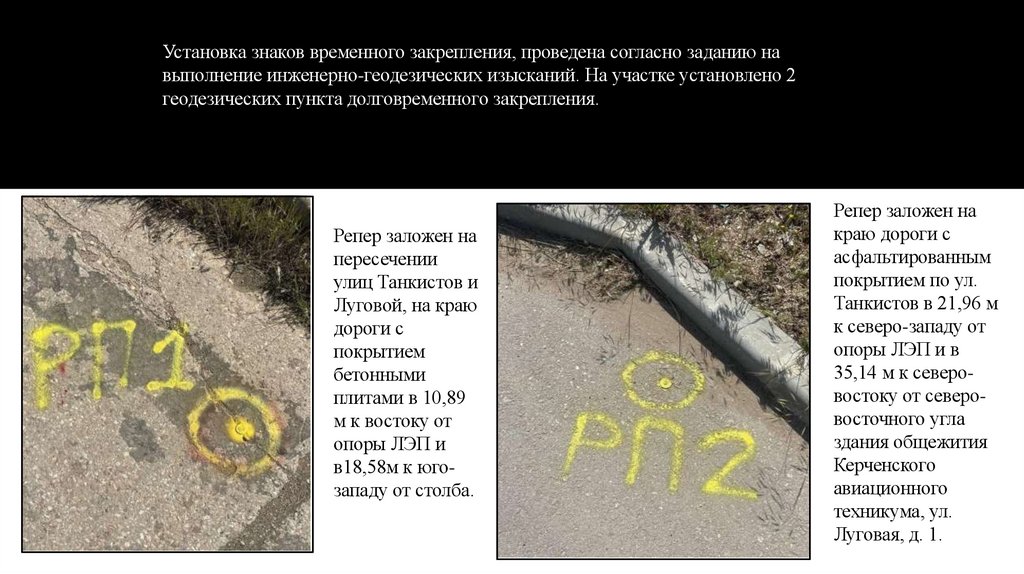

Установка знаков временного закрепления, проведена согласно заданию на
выполнение инженерно-геодезических изысканий. На участке установлено 2
геодезических пункта долговременного закрепления.
Репер заложен на
пересечении
улиц Танкистов и
Луговой, на краю
дороги с
покрытием
бетонными
плитами в 10,89
м к востоку от
опоры ЛЭП и
в18,58м к югозападу от столба.
Репер заложен на
краю дороги с
асфальтированным
покрытием по ул.
Танкистов в 21,96 м
к северо-западу от
опоры ЛЭП и в
35,14 м к северовостоку от северовосточного угла
здания общежития
Керченского
авиационного
техникума, ул.
Луговая, д. 1.

8.

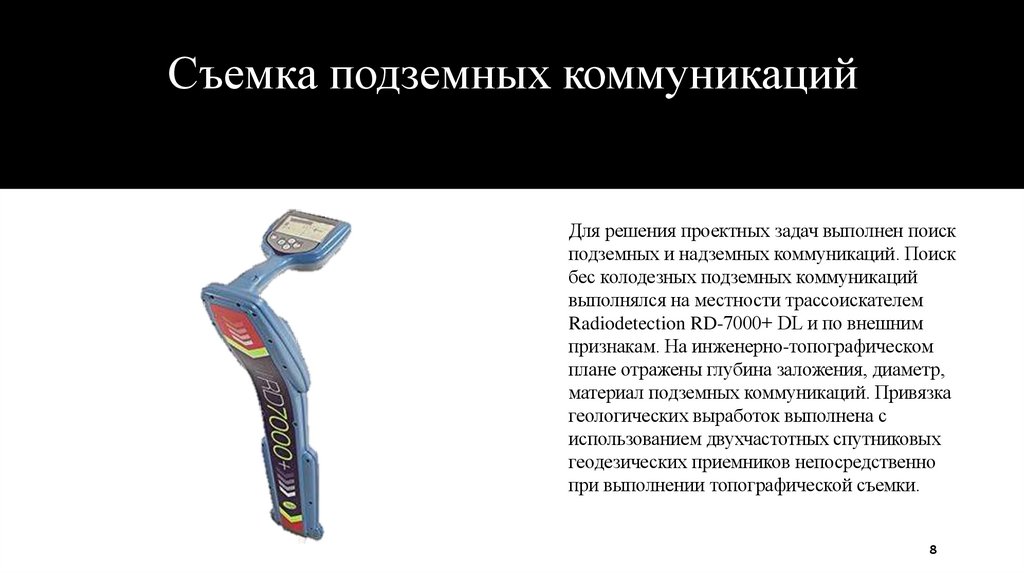

Съемка подземных коммуникаций
Для решения проектных задач выполнен поиск
подземных и надземных коммуникаций. Поиск
бес колодезных подземных коммуникаций
выполнялся на местности трассоискателем
Radiodetection RD-7000+ DL и по внешним
признакам. На инженерно-топографическом
плане отражены глубина заложения, диаметр,
материал подземных коммуникаций. Привязка
геологических выработок выполнена с
использованием двухчастотных спутниковых
геодезических приемников непосредственно
при выполнении топографической съемки.
8

9.

На камеральном этапе работ произведена вычислительная
обработка полученных данных. Топографический план
содержит информацию о контурах местности, рельефе,
растительном покрове, план оформлялся в соответствии с
топографическими условными знаками и другими
требованиями инженерной геодезии. Далее формируется
технический отчет, включающий топографогеодезическую изученность района, описание планововысотного обоснования, топосъемку, камеральную
обработку и графическое приложение. Обработка и
вычерчивание топографического плана выполнено в
масштабе 1:500. Топографо-геодезические работы
выполнены в соответствии с требованиями нормативноправовых документов и законодательства, а также СП
47.13330.2016 «Инженерные изыскания для
строительства. Основные положения». СП 11-104-97
«Инженерно-геодезические изыскания для
строительства».

10.

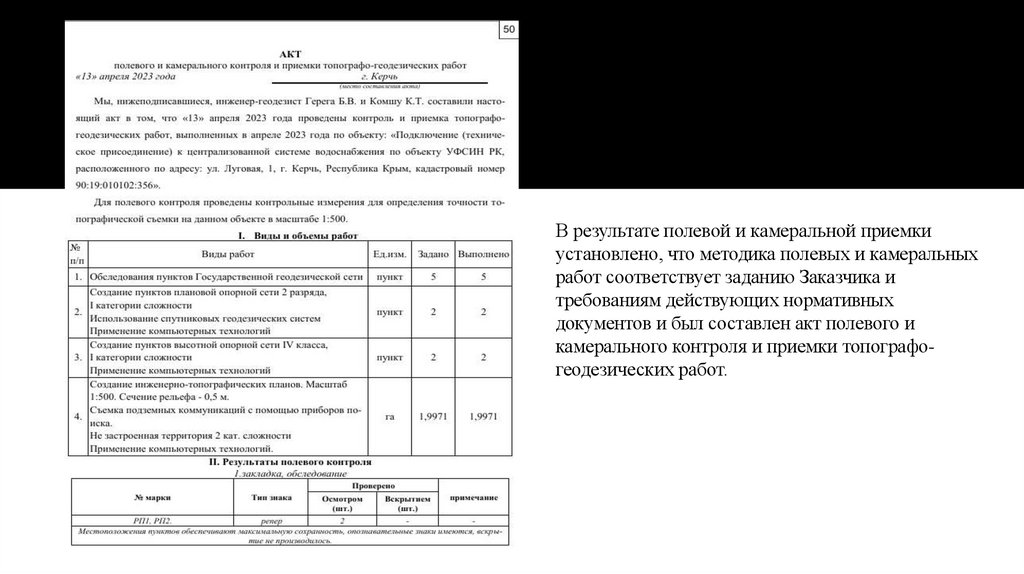

В результате полевой и камеральной приемки
установлено, что методика полевых и камеральных
работ соответствует заданию Заказчика и
требованиям действующих нормативных
документов и был составлен акт полевого и
камерального контроля и приемки топографогеодезических работ.

11.

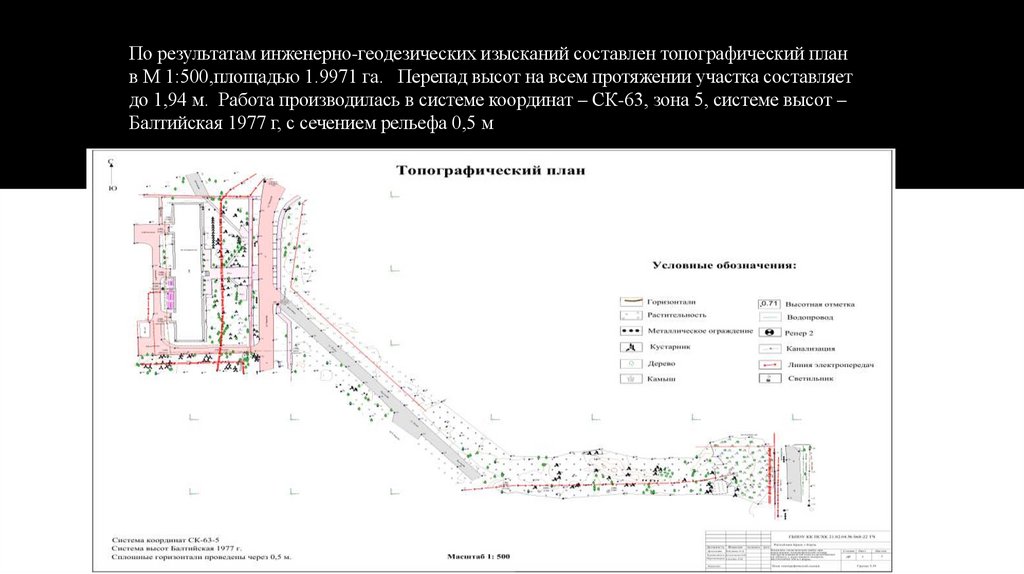

По результатам инженерно-геодезических изысканий составлен топографический план
в М 1:500,площадью 1.9971 га. Перепад высот на всем протяжении участка составляет
до 1,94 м. Работа производилась в системе координат – СК-63, зона 5, системе высот –
Балтийская 1977 г, с сечением рельефа 0,5 м

12.

Благодарю за внимание
