Выгрузка и установка мостков

1.

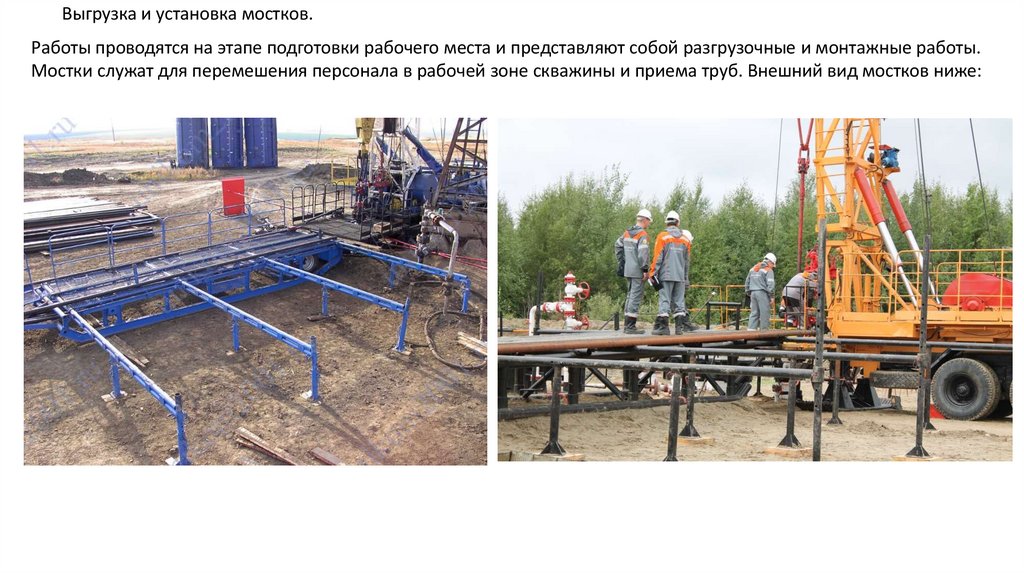

Выгрузка и установка мостков.
Работы проводятся на этапе подготовки рабочего места и представляют собой разгрузочные и монтажные работы.
Мостки служат для перемешения персонала в рабочей зоне скважины и приема труб. Внешний вид мостков ниже:

2.

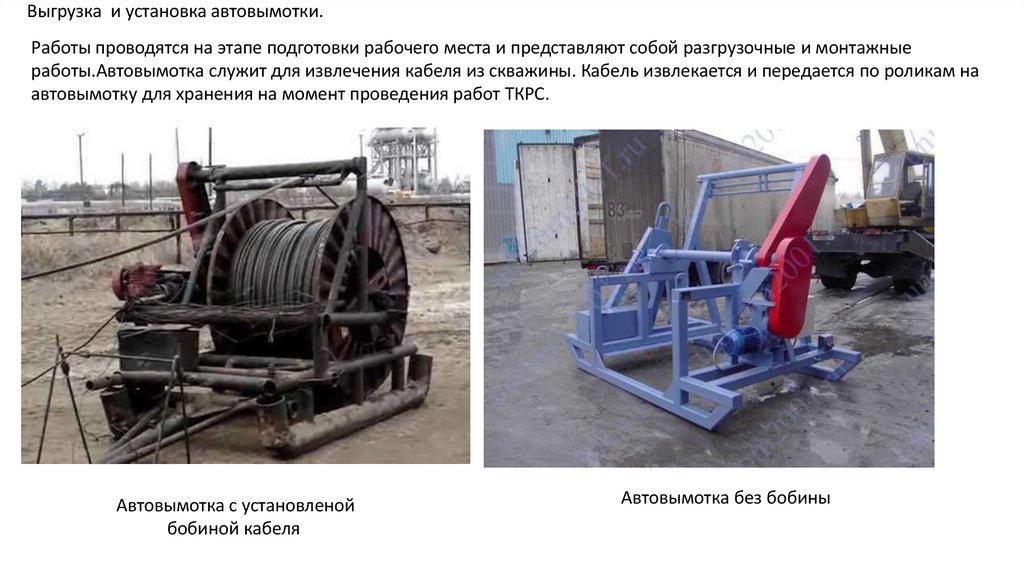

Выгрузка и установка автовымотки.
Работы проводятся на этапе подготовки рабочего места и представляют собой разгрузочные и монтажные
работы.Автовымотка служит для извлечения кабеля из скважины. Кабель извлекается и передается по роликам на
автовымотку для хранения на момент проведения работ ТКРС.
Автовымотка с установленой
бобиной кабеля
Автовымотка без бобины

3.

Разгрузочные работы рабочего инструмента.
Работы проводятся на этапе подготовки рабочего места и представляют собой разгрузочные и монтажные работы.

4.

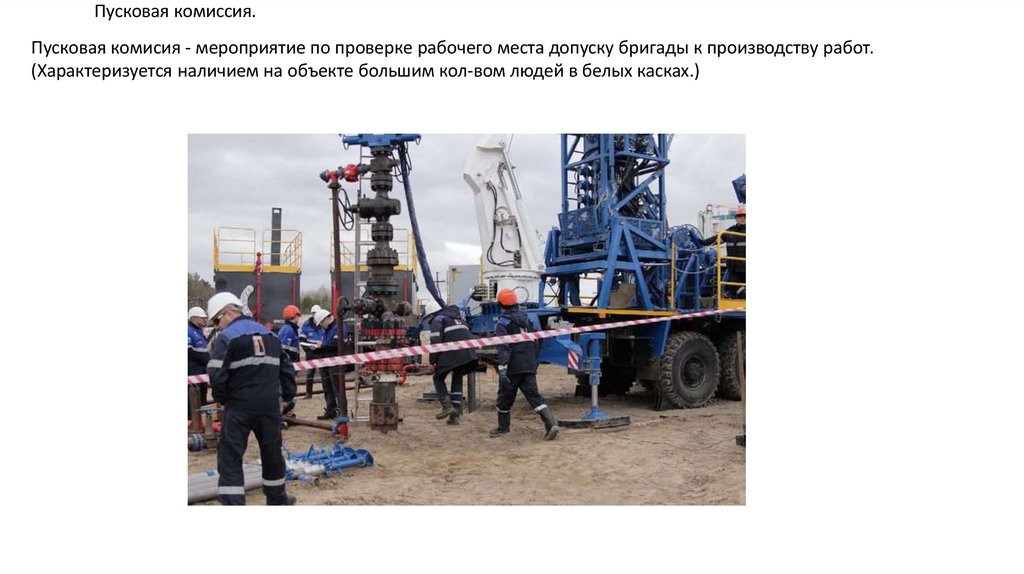

Пусковая комиссия.
Пусковая комисия - мероприятие по проверке рабочего места допуску бригады к производству работ.
(Характеризуется наличием на объекте большим кол-вом людей в белых касках.)

5.

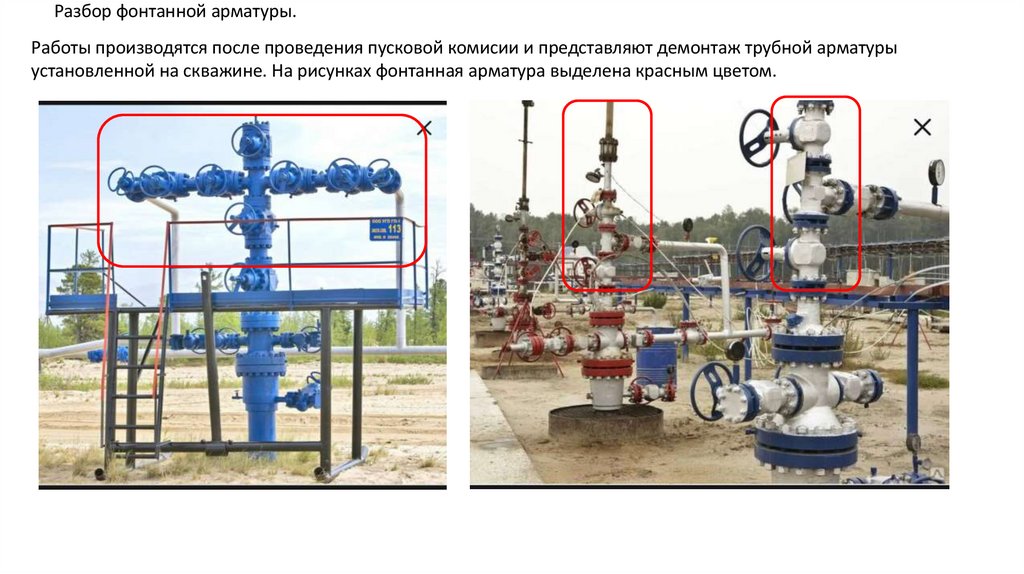

Разбор фонтанной арматуры.
Работы производятся после проведения пусковой комисии и представляют демонтаж трубной арматуры
установленной на скважине. На рисунках фонтанная арматура выделена красным цветом.

6.

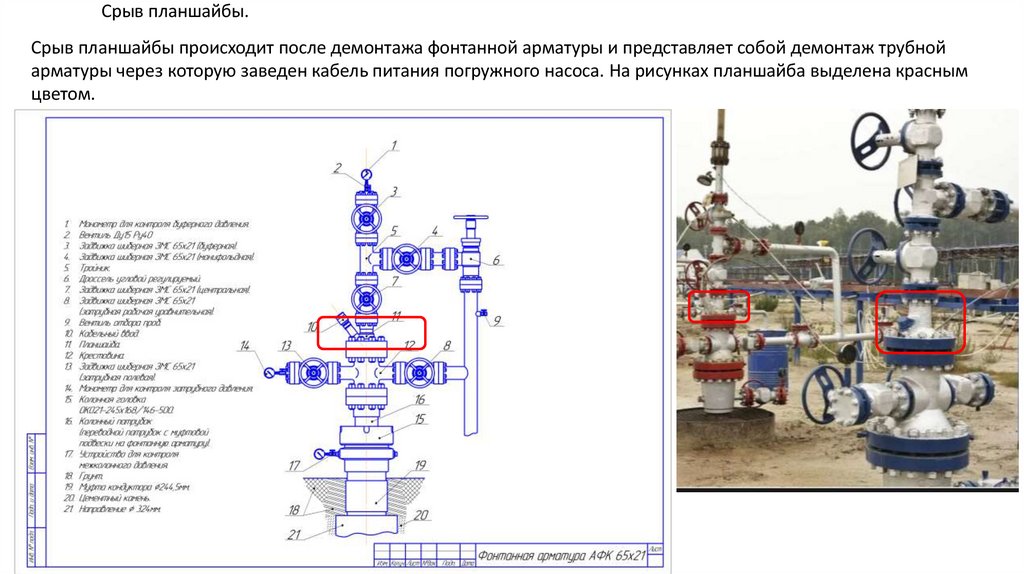

Срыв планшайбы.
Срыв планшайбы происходит после демонтажа фонтанной арматуры и представляет собой демонтаж трубной
арматуры через которую заведен кабель питания погружного насоса. На рисунках планшайба выделена красным
цветом.

7.

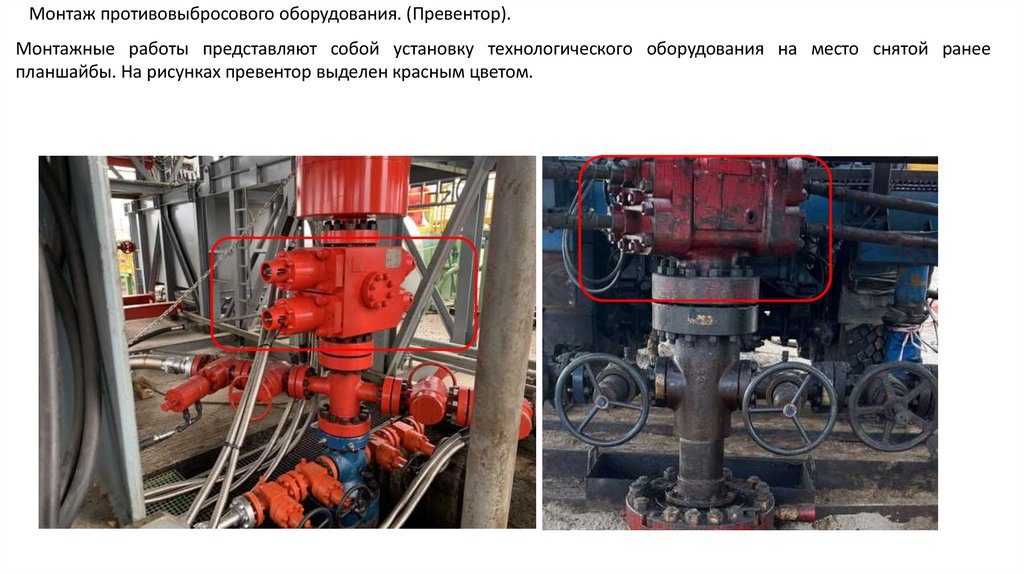

Монтаж противовыбросового оборудования. (Превентор).
Монтажные работы представляют собой установку технологического оборудования на место снятой ранее
планшайбы. На рисунках превентор выделен красным цветом.

8.

Выполнение технологических операций согласно плана работ.

9.

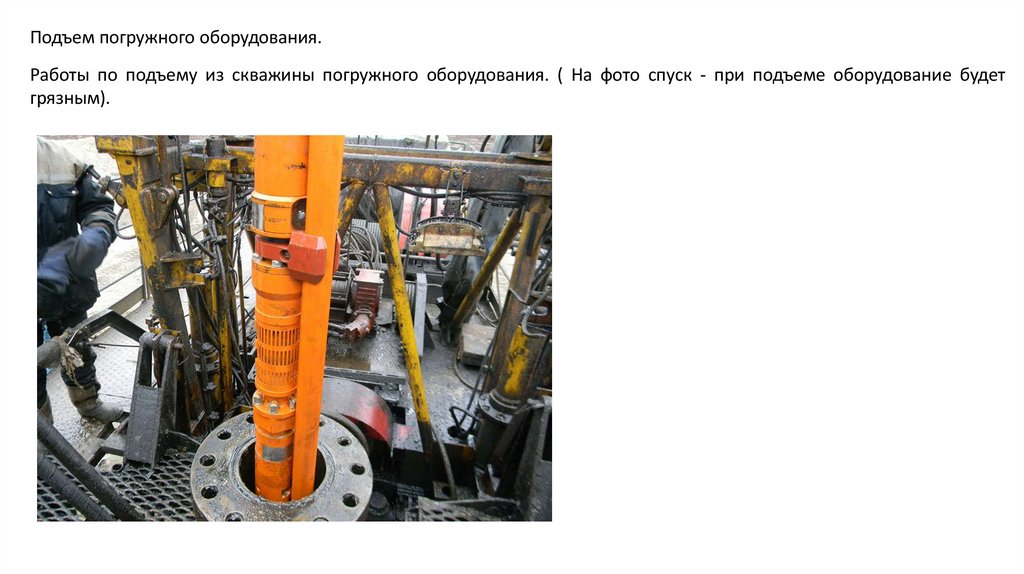

Подъем погружного оборудования.
Работы по подъему из скважины погружного оборудования. ( На фото спуск - при подъеме оборудование будет
грязным).

10.

Демонтаж погружного оборудования.
Работы по демонтажу погружного оборудования - подразумевают отсоеденение погружного насоса от труб НТК.

11.

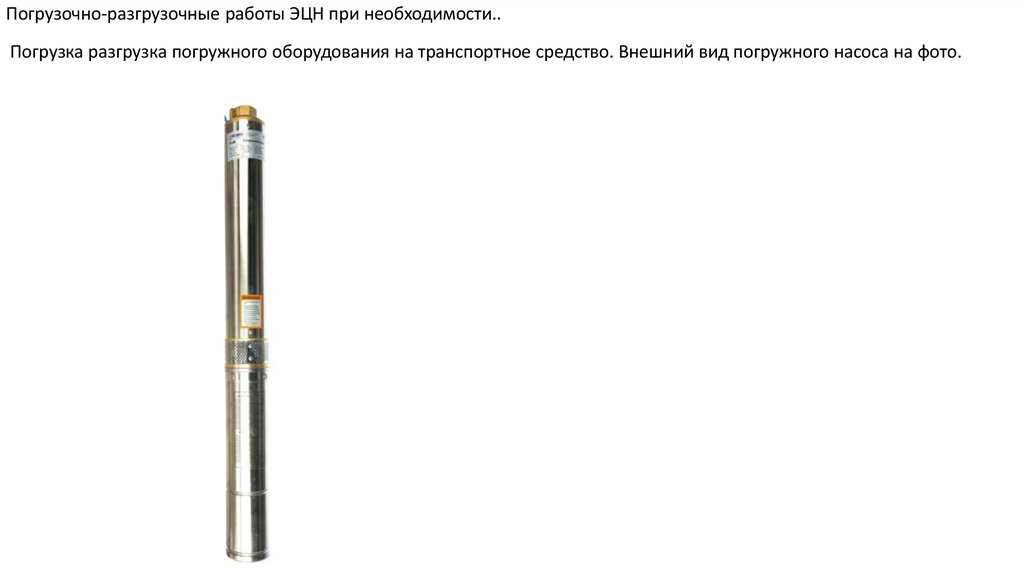

Погрузочно-разгрузочные работы ЭЦН при необходимости..
Погрузка разгрузка погружного оборудования на транспортное средство. Внешний вид погружного насоса на фото.

12.

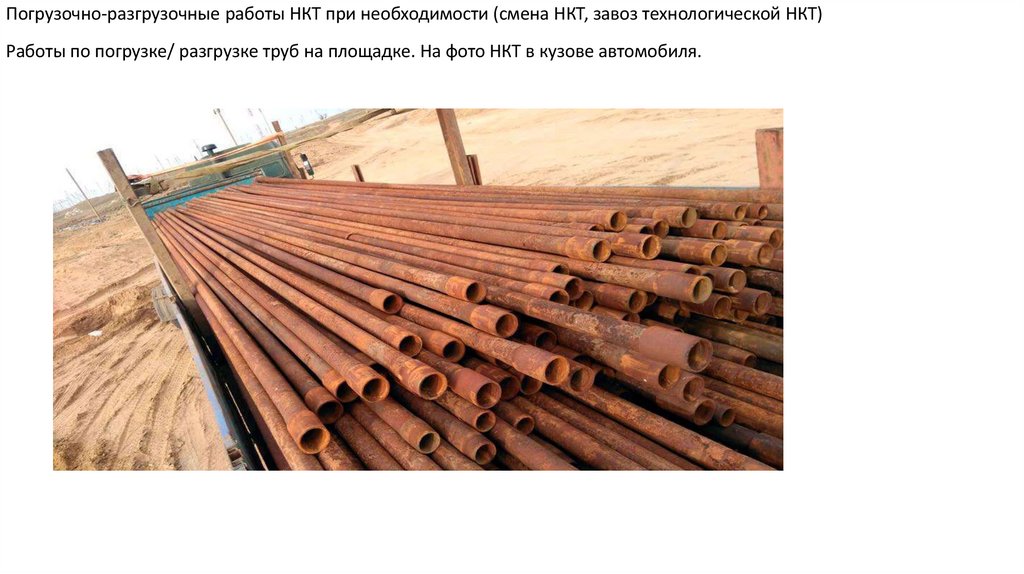

Погрузочно-разгрузочные работы НКТ при необходимости (смена НКТ, завоз технологической НКТ)
Работы по погрузке/ разгрузке труб на площадке. На фото НКТ в кузове автомобиля.

13.

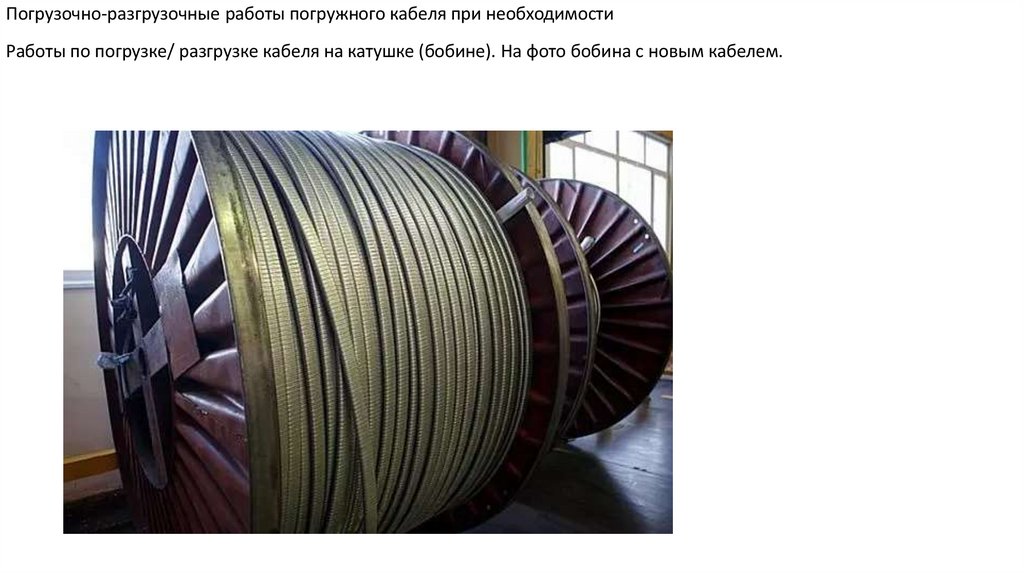

Погрузочно-разгрузочные работы погружного кабеля при необходимости
Работы по погрузке/ разгрузке кабеля на катушке (бобине). На фото бобина с новым кабелем.

14.

Монтаж погружного оборудования.
Работы по монтажу погружного оборудования - подразумевают подсоединение погружного насоса к трубе НТК.

15.

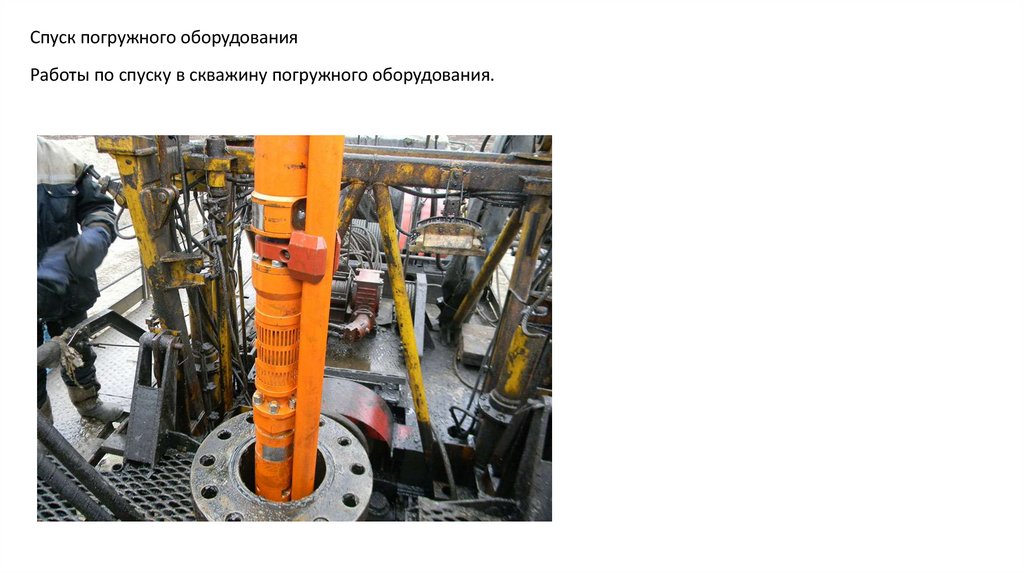

Спуск погружного оборудования
Работы по спуску в скважину погружного оборудования.

16.

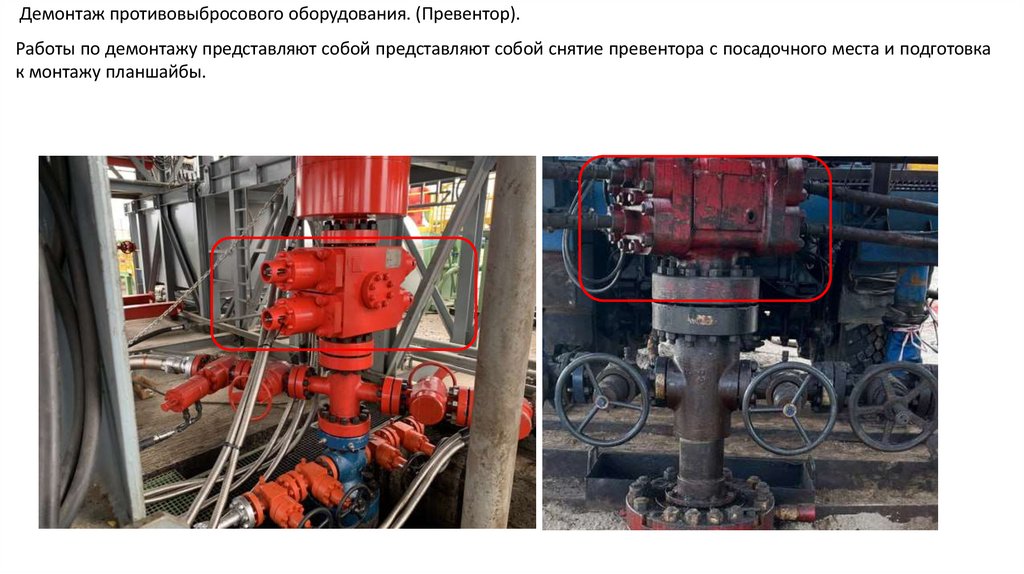

Демонтаж противовыбросового оборудования. (Превентор).
Работы по демонтажу представляют собой представляют собой снятие превентора с посадочного места и подготовка
к монтажу планшайбы.

17.

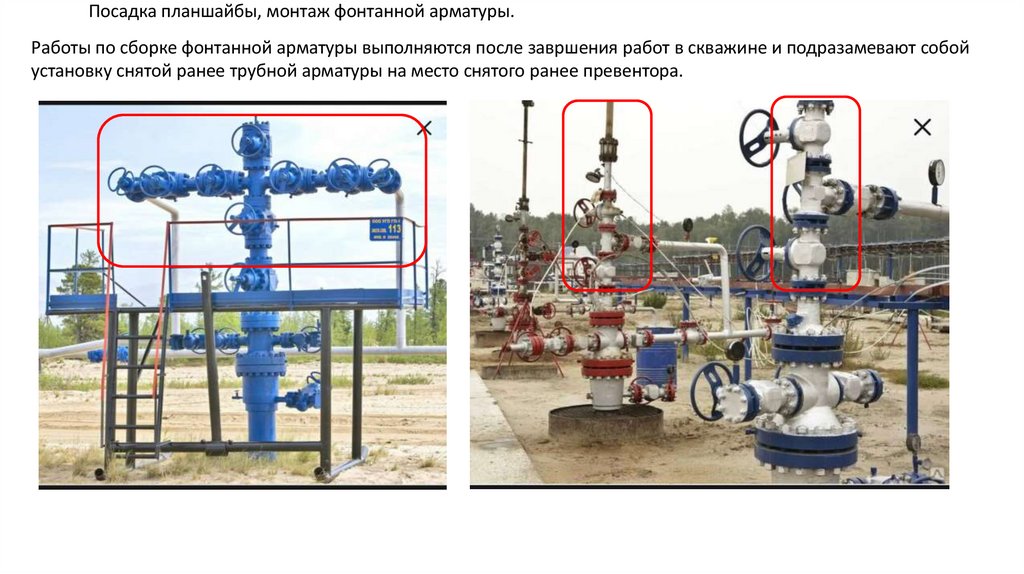

Посадка планшайбы, монтаж фонтанной арматуры.
Работы по сборке фонтанной арматуры выполняются после завршения работ в скважине и подразамевают собой
установку снятой ранее трубной арматуры на место снятого ранее превентора.
