Изображение рельефа на карте

1.

ИЗОБРАЖЕНИЕ РЕЛЬЕФА
НА КАРТЕ

2. РЕЛЬЕФ

Земная поверхность неровная, на ней встречаются
возвышенные участки и понижения.
Рельеф – все неровности земной
поверхности.
Формы рельефа – различные виды
неровностей земной поверхности.

3.

4.

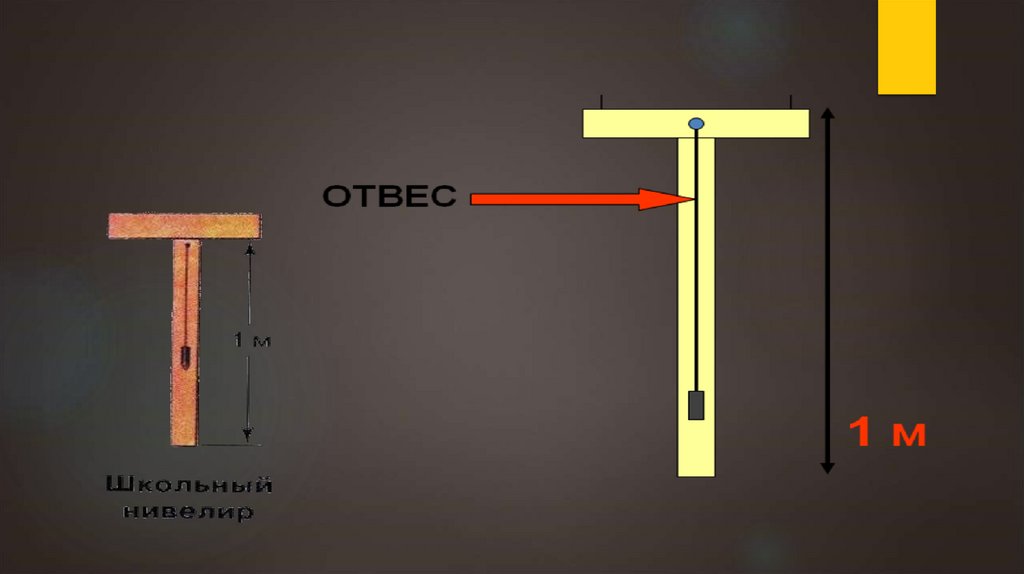

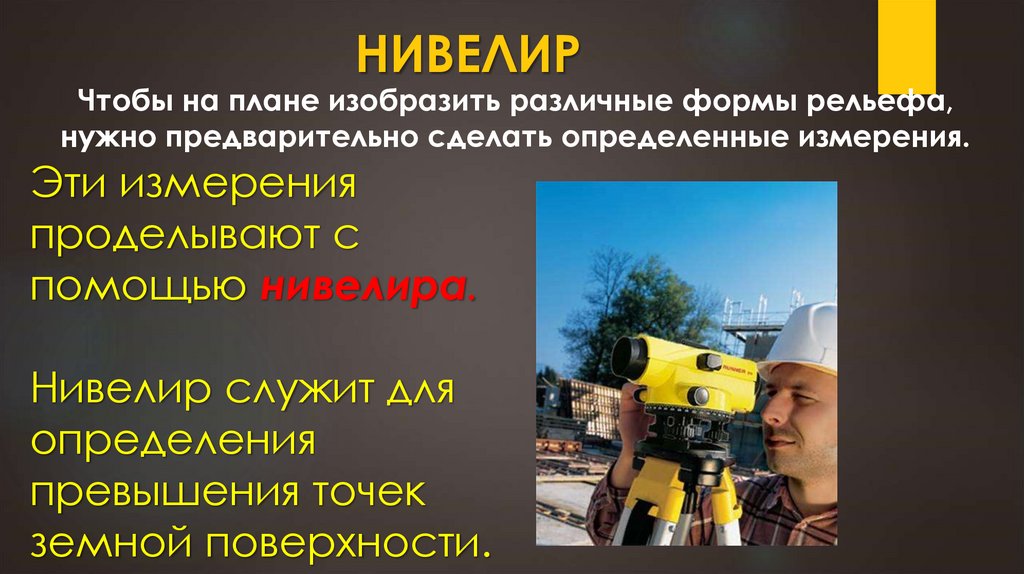

5. НИВЕЛИР

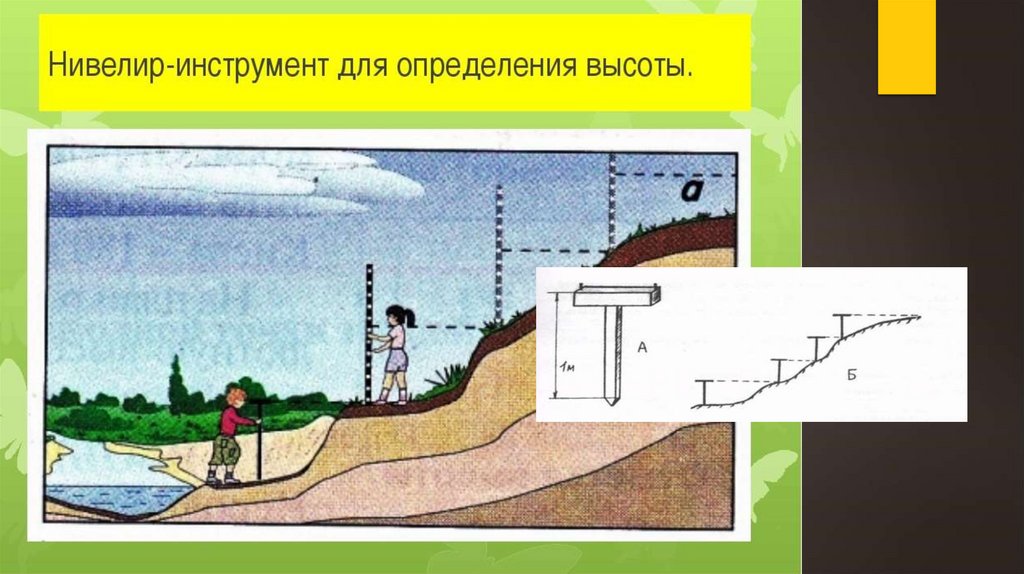

Чтобы на плане изобразить различные формы рельефа,
нужно предварительно сделать определенные измерения.
Эти измерения
проделывают с
помощью нивелира.
Нивелир служит для
определения
превышения точек
земной поверхности.

6.

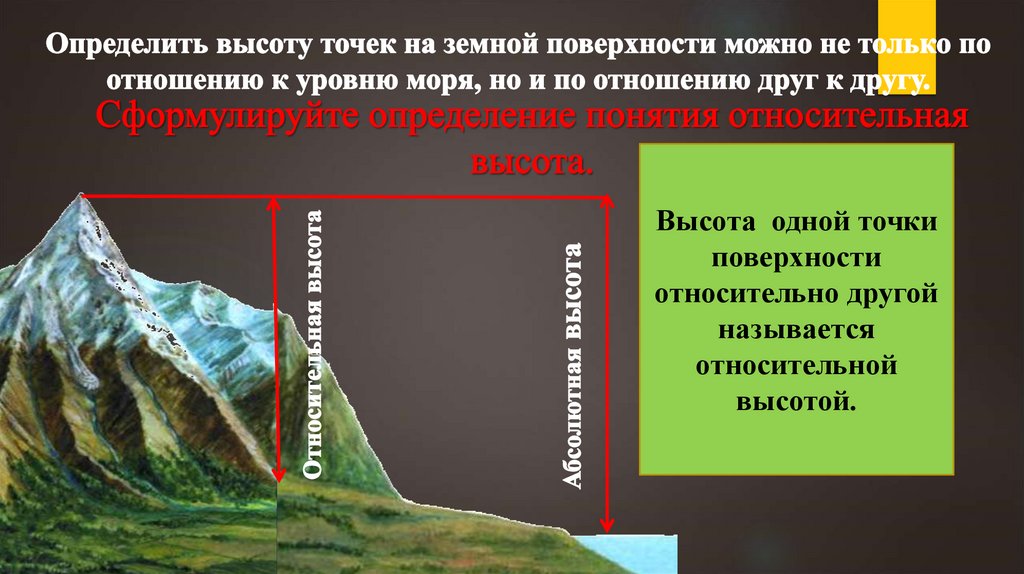

Высота одной точки
поверхности
относительно другой
называется
относительной
высотой.

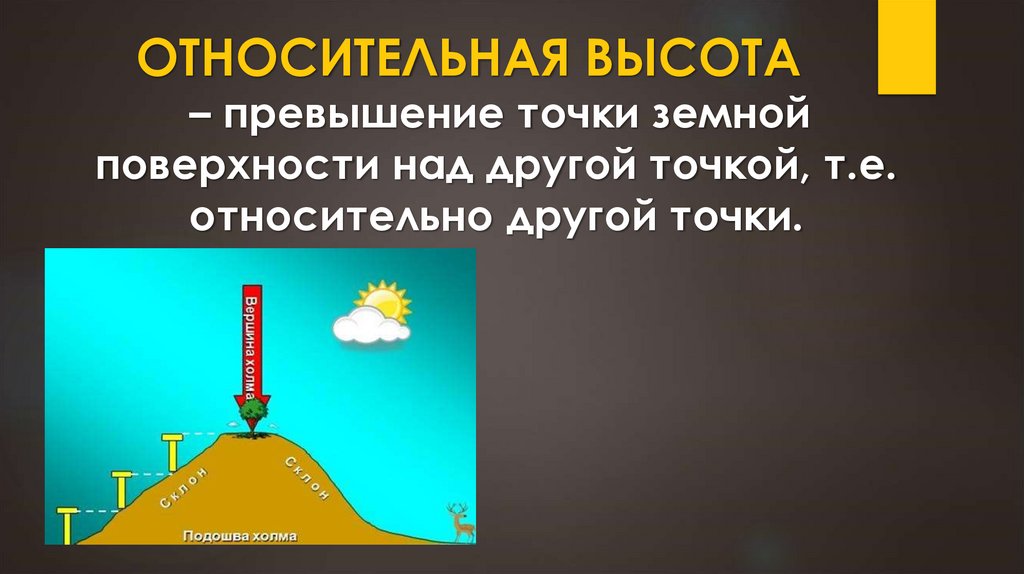

7. ОТНОСИТЕЛЬНАЯ ВЫСОТА

– превышение точки земной
поверхности над другой точкой, т.е.
относительно другой точки.

8.

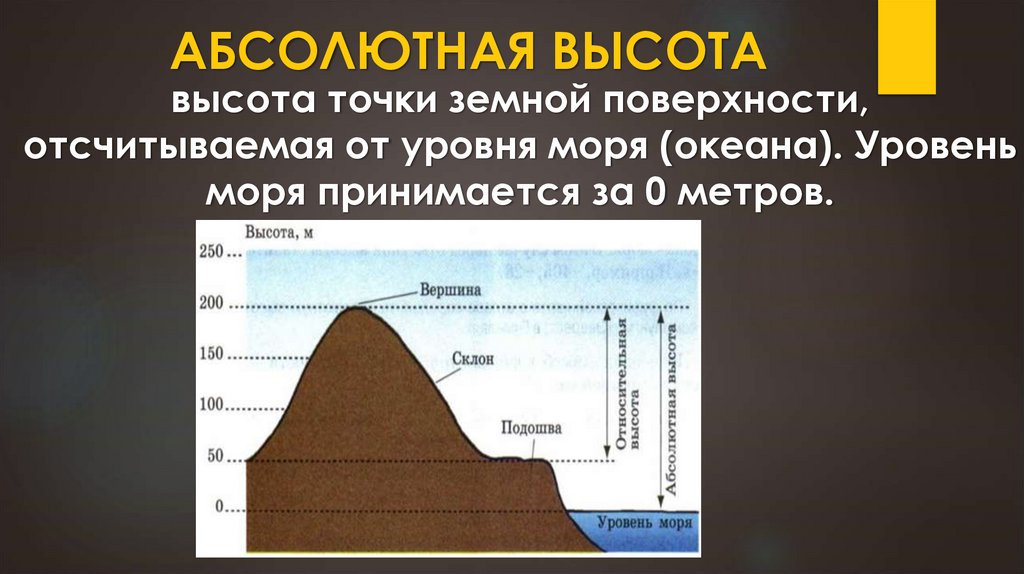

9. АБСОЛЮТНАЯ ВЫСОТА

высота точки земной поверхности,
отсчитываемая от уровня моря (океана). Уровень
моря принимается за 0 метров.

10.

11.

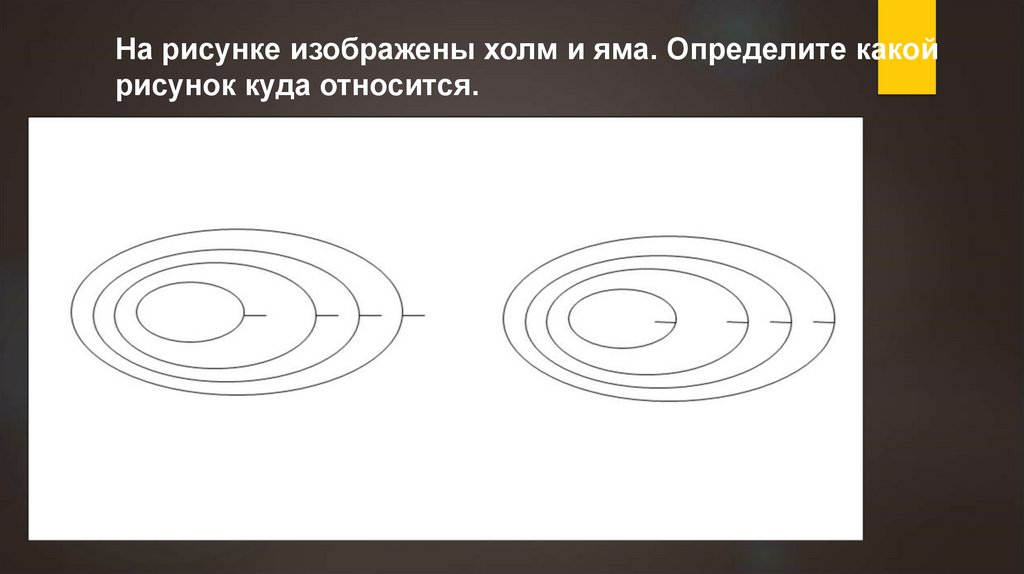

На рисунке изображены холм и яма. Определите какой
рисунок куда относится.

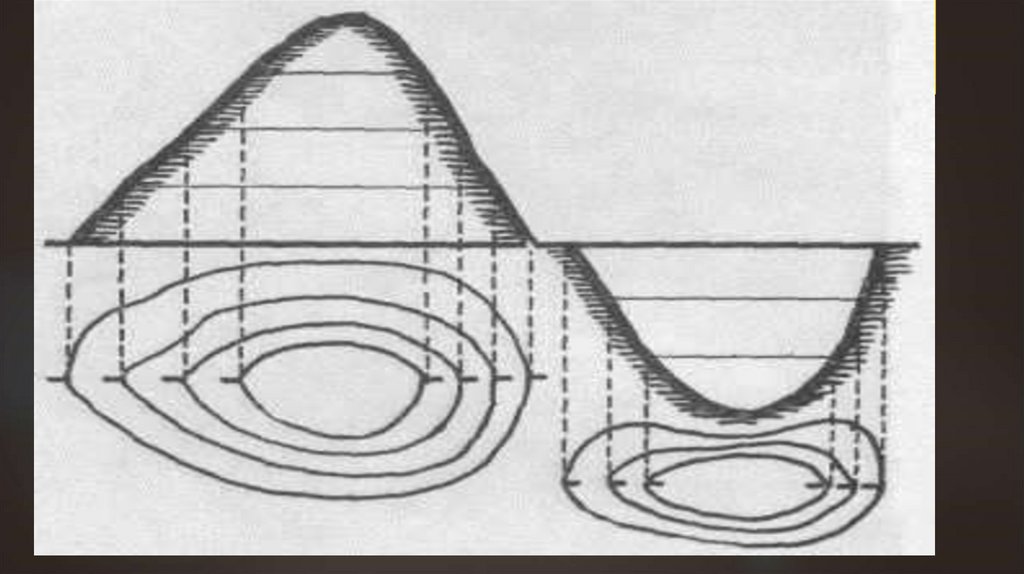

12. ГОРИЗОНТАЛИ

На некоторых планах высоты точек
подписаны цифрами – отметками высот.
На планах местности рельеф изображают с
помощью горизонталей.
Горизонтали (ИЗОГИПСЫ) – линии,
соединяющие точки с одинаковой абсолютной
высотой. Чем ближе горизонтали проведены
друг к другу, тем быстрее меняются высоты, и
наоборот.

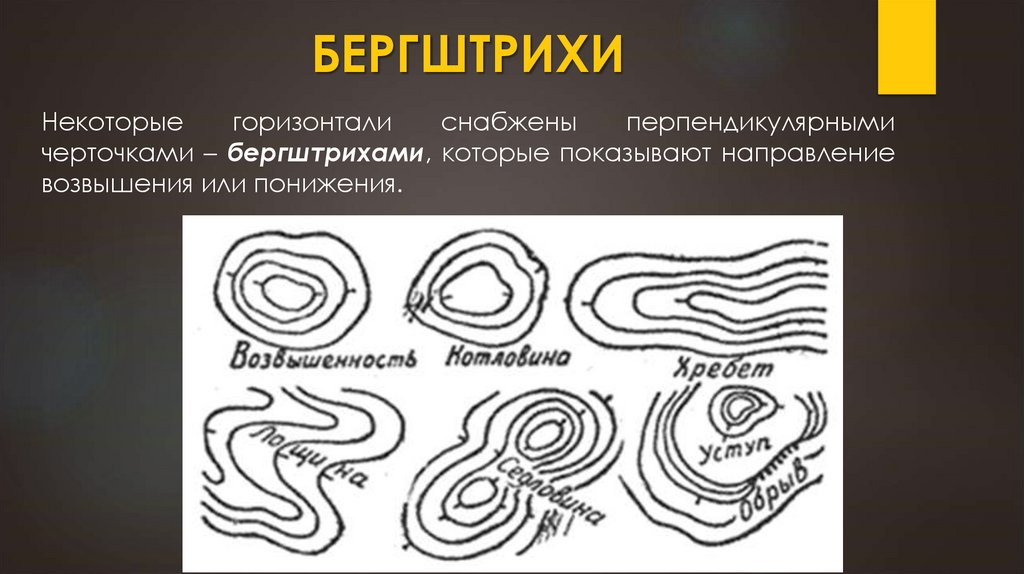

13. БЕРГШТРИХИ

Некоторые
горизонтали
снабжены
перпендикулярными
черточками – бергштрихами, которые показывают направление
возвышения или понижения.

14.

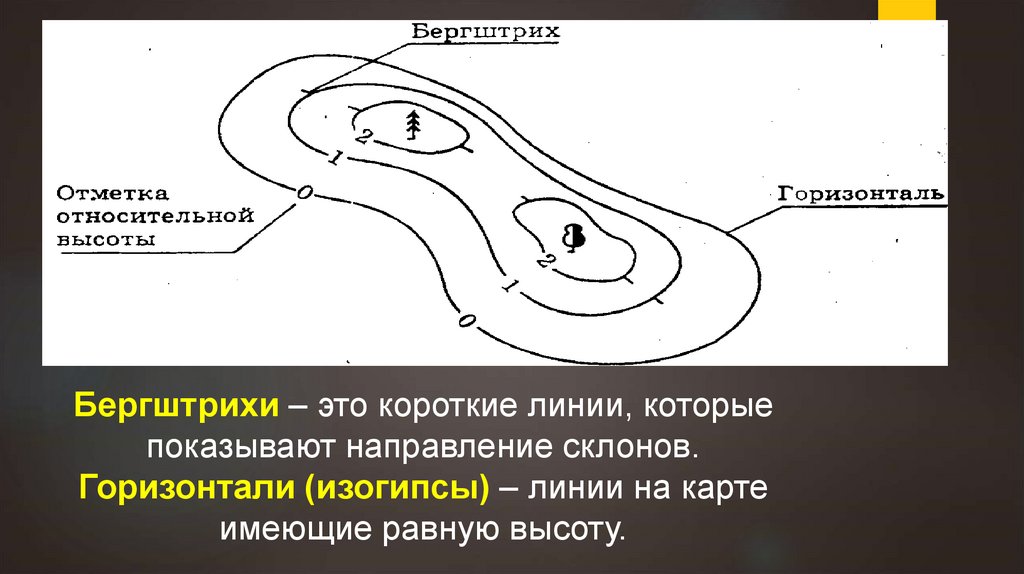

Бергштрихи – это короткие линии, которые
показывают направление склонов.
Горизонтали (изогипсы) – линии на карте
имеющие равную высоту.

15.

16.

17.

18.

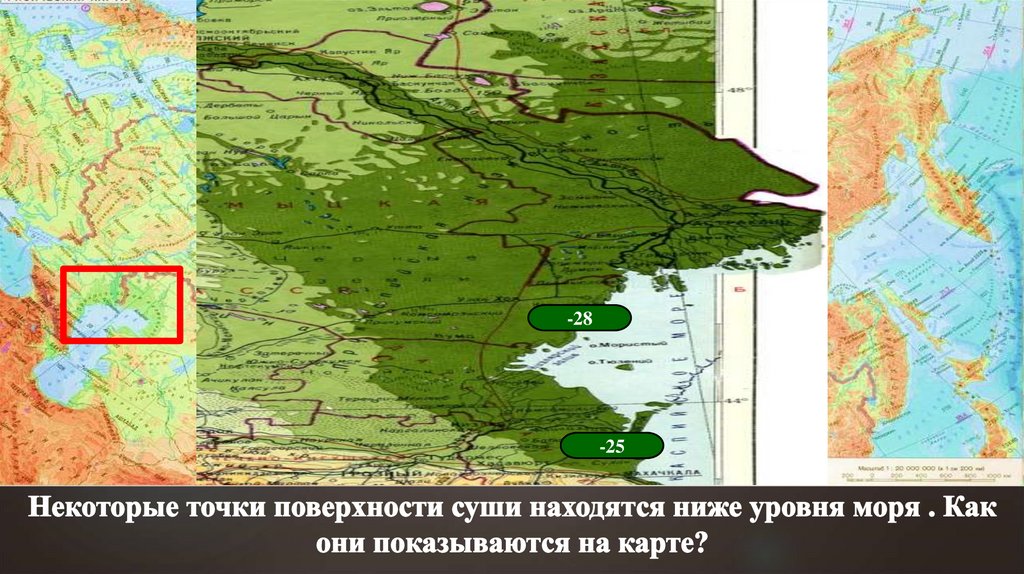

-28
-25

19.

8848
Джомолунгма
6194
Аконкагуа
6962
Мак-Кинли

20.

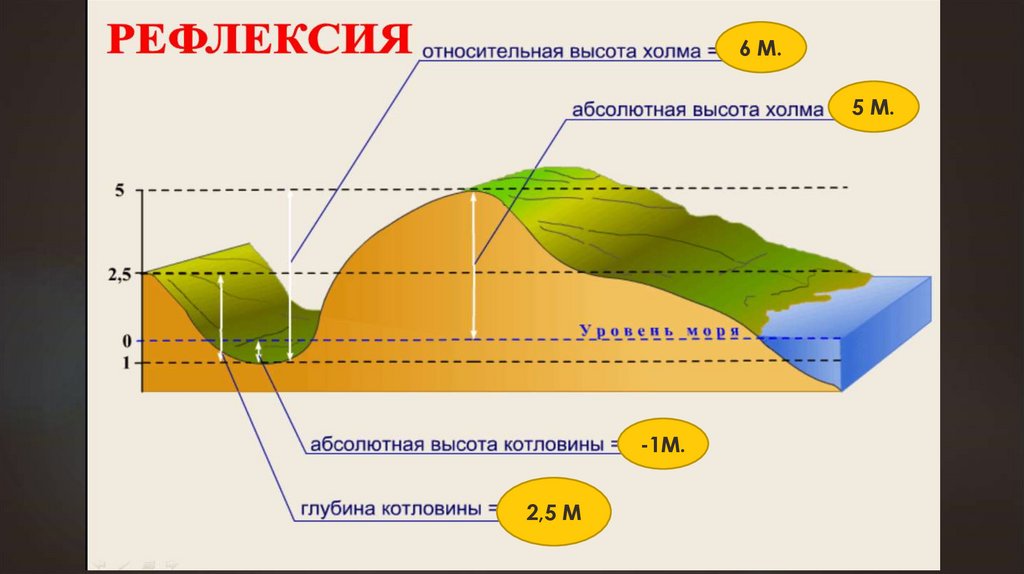

6 М.
5 М.
-1М.
2,5 М

21. Домашнее задание:

§
12, изучить, + презентация;
Устно ответить на вопросы которые
помещены внутри § 12, обозначенные
вопросительным знаком и многолучевой звездой
(кроме вопросов и заданий на стр. 63, которые
после §.

22.

СПАСИБО ЗА ВНИМАНИЕ!
