Тепловой режим здания. Микроклимат помещения

1. Тепловой режим здания.

Микроклимат помещения.

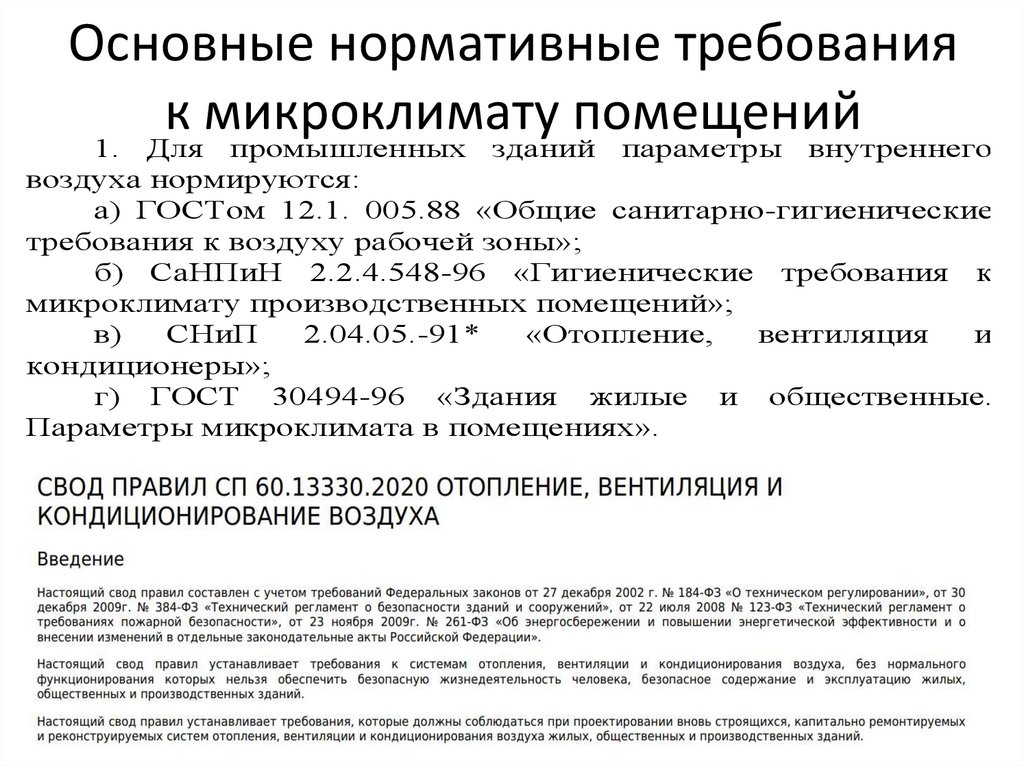

2. Основные нормативные требования к микроклимату помещений

1. Для промышленных зданий параметры внутреннего
воздуха нормируются:
а) ГОСТом 12.1. 005.88 «Общие санитарно-гигиенические
требования к воздуху рабочей зоны»;
б) СаНПиН 2.2.4.548-96 «Гигиенические требования к
микроклимату производственных помещений»;
в)
СНиП
2.04.05.-91*
«Отопление,
вентиляция
и
кондиционеры»;
г) ГОСТ 30494-96 «Здания жилые и общественные.
Параметры микроклимата в помещениях».

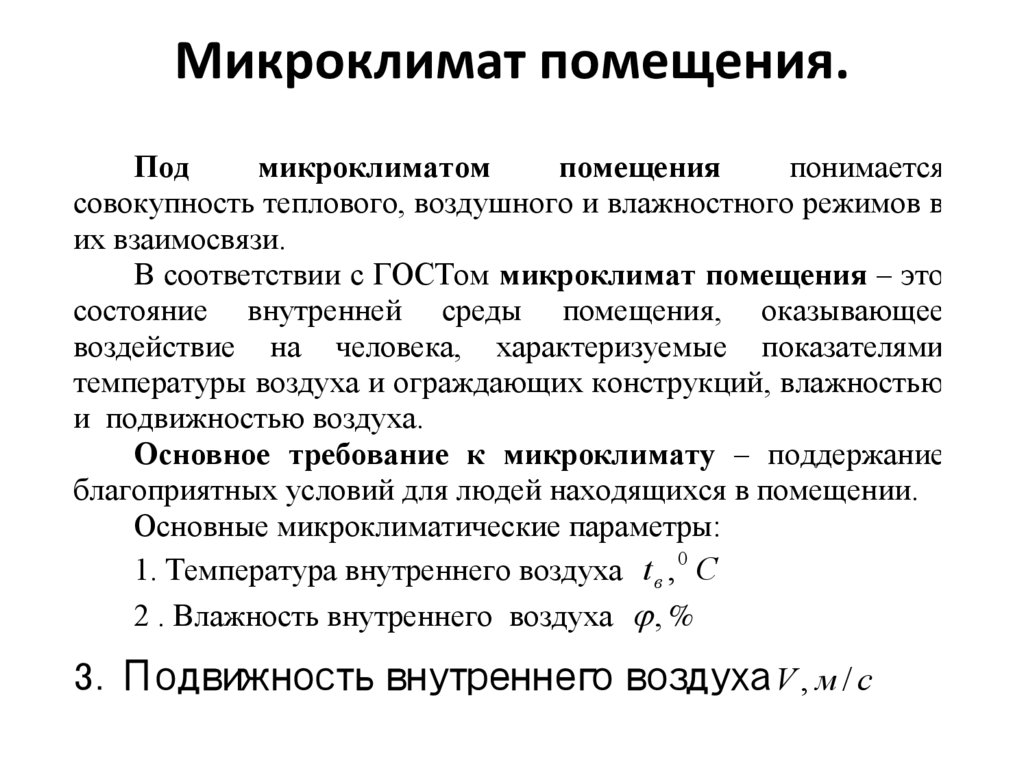

3. Микроклимат помещения.

понимается
помещения
микроклиматом
Под
совокупность теплового, воздушного и влажностного режимов в
их взаимосвязи.
В соответствии с ГОСТом микроклимат помещения – это
состояние внутренней среды помещения, оказывающее
воздействие на человека, характеризуемые показателями
температуры воздуха и ограждающих конструкций, влажностью
и подвижностью воздуха.
Основное требование к микроклимату – поддержание
благоприятных условий для людей находящихся в помещении.
Основные микроклиматические параметры:
1. Температура внутреннего воздуха t в , 0 C
2 . Влажность внутреннего воздуха , %
хаV , м / с
ду
овоз
реннег
ьвнут
т
3. Подвижнос

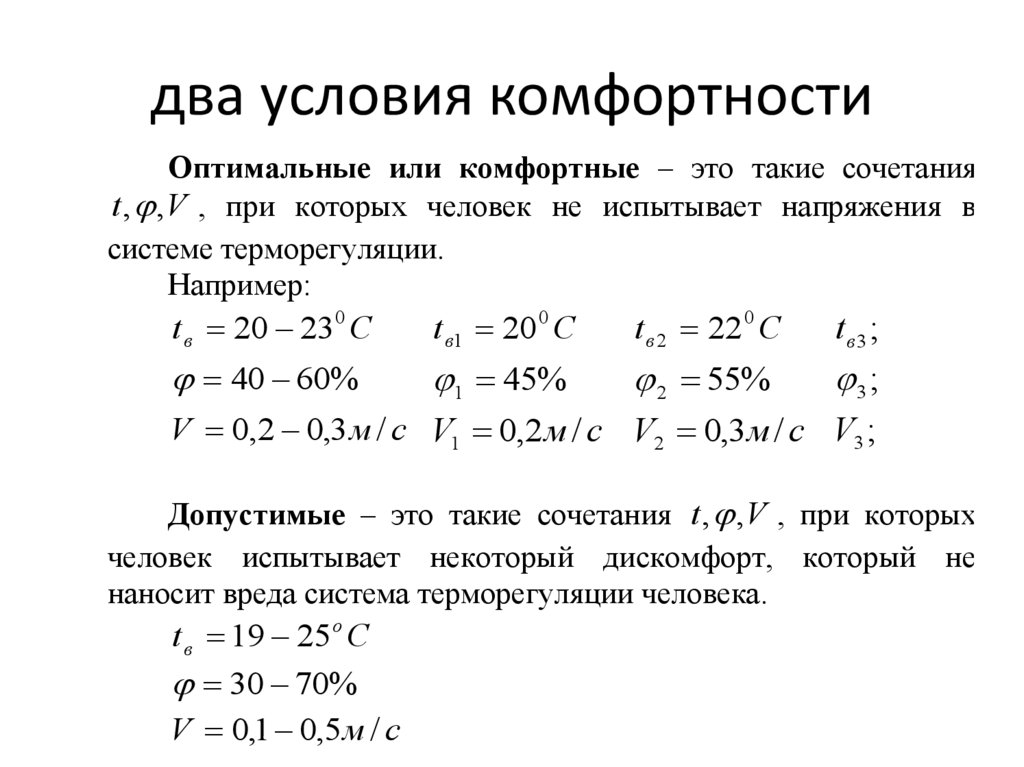

4. два условия комфортности

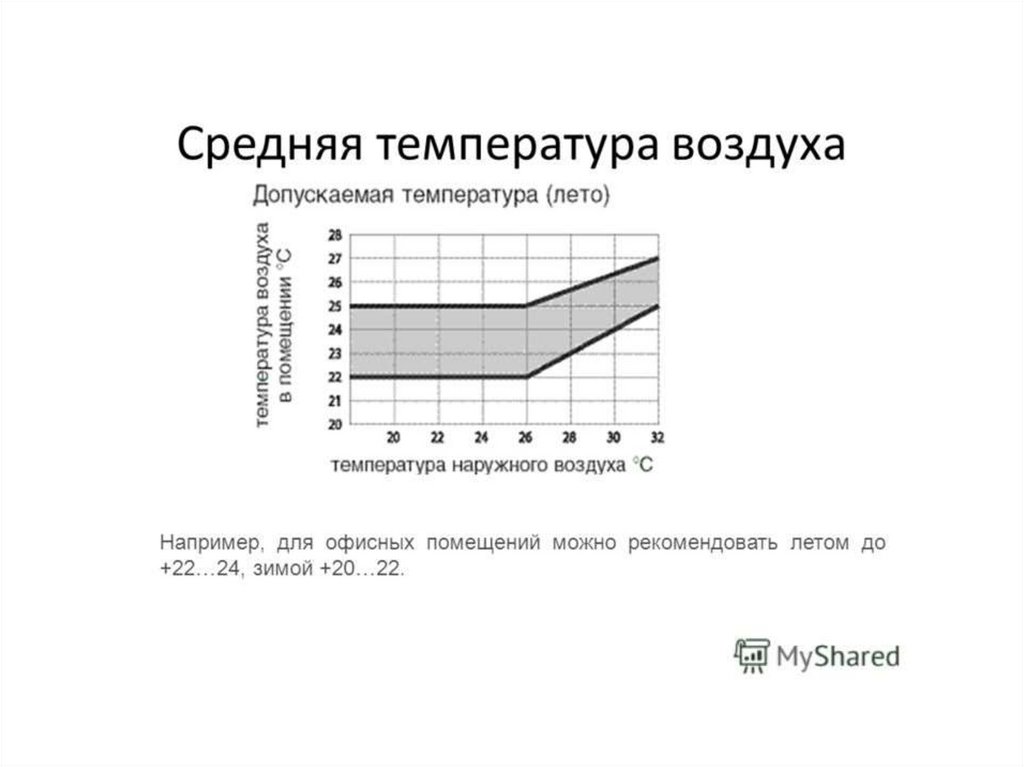

Оптимальные или комфортные – это такие сочетания
t , , V , при которых человек не испытывает напряжения в
системе терморегуляции.
Например:
t в 20 23 0 C
t в1 20 0 C
t в 2 22 0 C
t в3 ;
40 60%
1 45%
2 55%
3 ;
V 0,2 0,3 м / с V1 0,2 м / с V2 0,3м / с V3 ;
Допустимые – это такие сочетания t , , V , при которых
человек испытывает некоторый дискомфорт, который не
наносит вреда система терморегуляции человека.
t в 19 25 о С
30 70%
V 0,1 0,5 м / с

5.

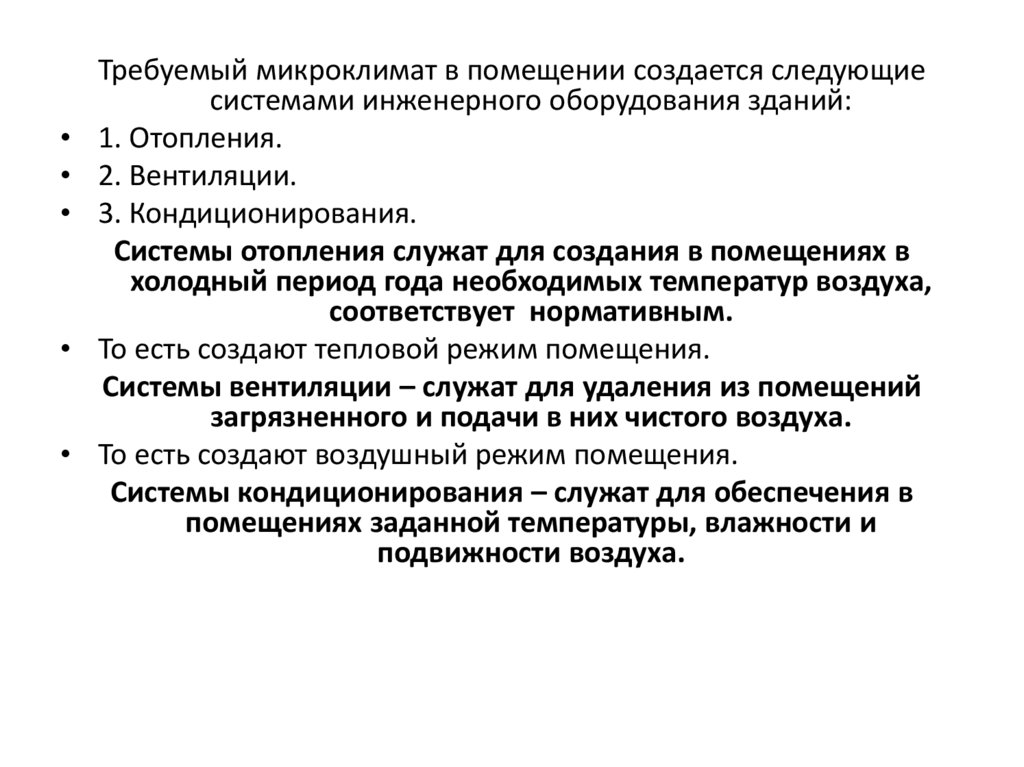

Требуемый микроклимат в помещении создается следующие
системами инженерного оборудования зданий:
1. Отопления.
2. Вентиляции.
3. Кондиционирования.
Системы отопления служат для создания в помещениях в
холодный период года необходимых температур воздуха,
соответствует нормативным.
То есть создают тепловой режим помещения.

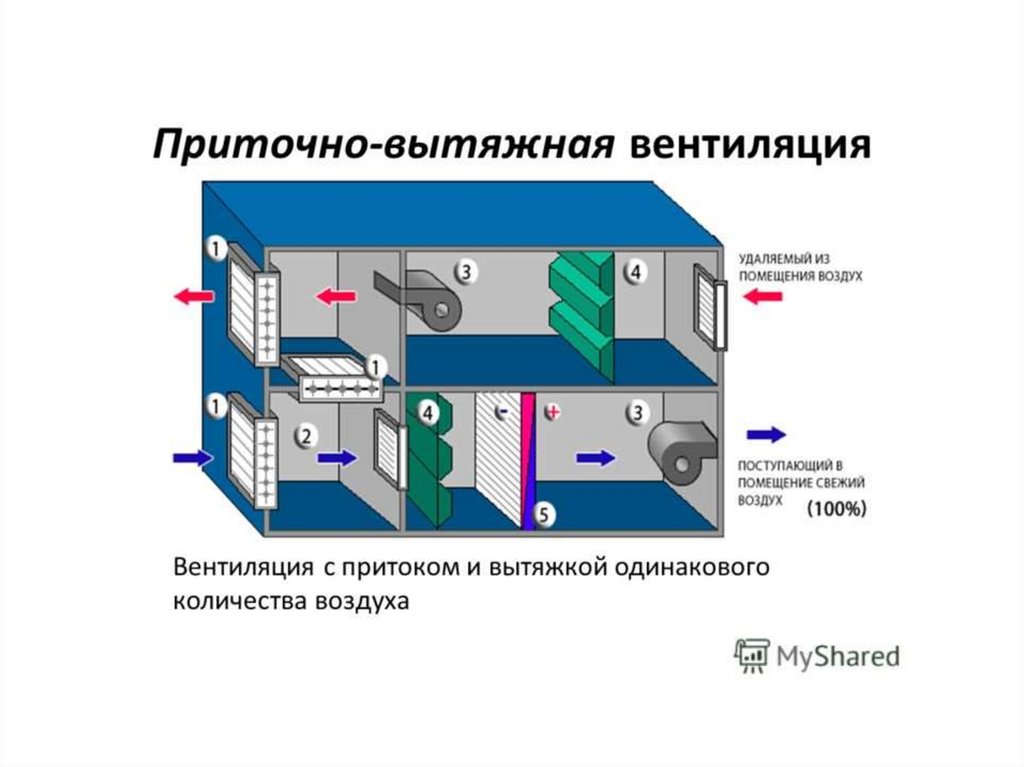

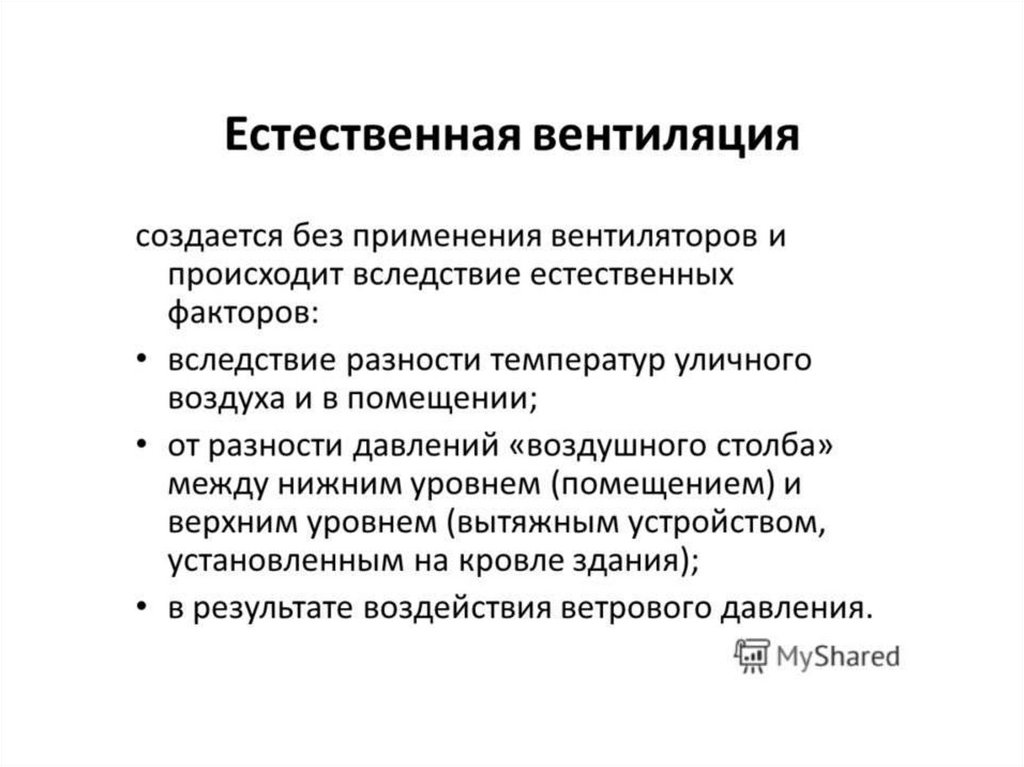

Системы вентиляции – служат для удаления из помещений
загрязненного и подачи в них чистого воздуха.
То есть создают воздушный режим помещения.
Системы кондиционирования – служат для обеспечения в
помещениях заданной температуры, влажности и
подвижности воздуха.

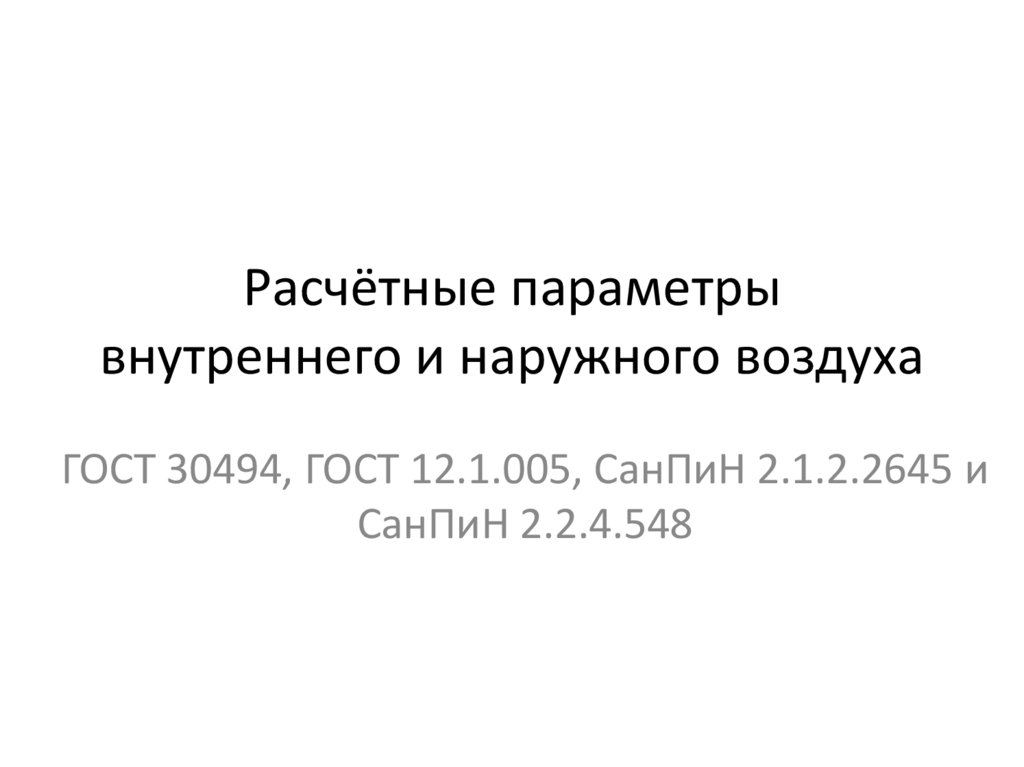

6. Расчётные параметры внутреннего и наружного воздуха

ГОСТ 30494, ГОСТ 12.1.005, СанПиН 2.1.2.2645 и
СанПиН 2.2.4.548

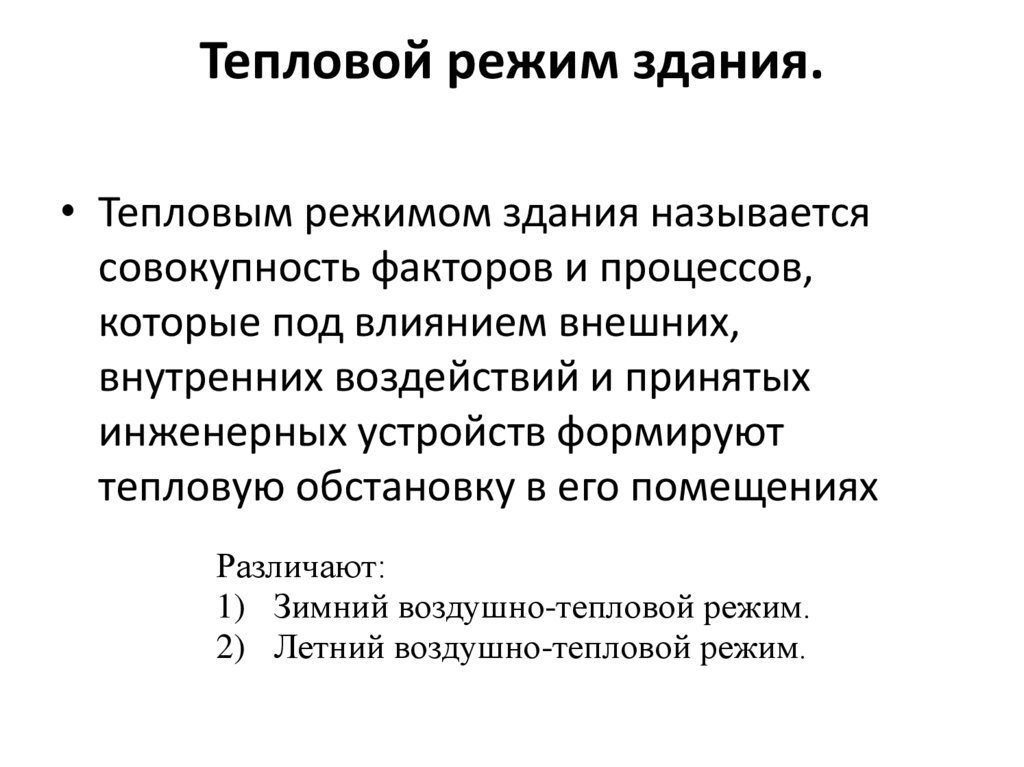

7. Тепловой режим здания.

• Тепловым режимом здания называется
совокупность факторов и процессов,
которые под влиянием внешних,
внутренних воздействий и принятых
инженерных устройств формируют
тепловую обстановку в его помещениях
Различают:
1) Зимний воздушно-тепловой режим.
2) Летний воздушно-тепловой режим.

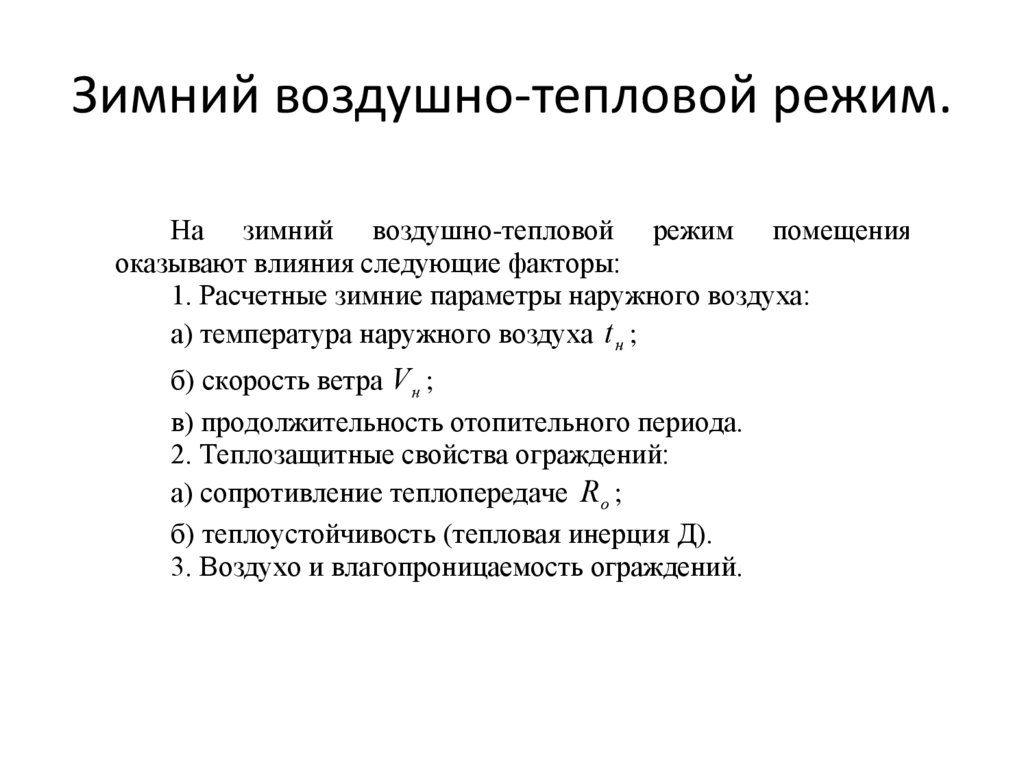

8. Зимний воздушно-тепловой режим.

На зимний воздушно-тепловой режим помещения
оказывают влияния следующие факторы:
1. Расчетные зимние параметры наружного воздуха:
а) температура наружного воздуха t н ;
б) скорость ветра V н ;
в) продолжительность отопительного периода.
2. Теплозащитные свойства ограждений:
а) сопротивление теплопередаче Ro ;
б) теплоустойчивость (тепловая инерция Д).
3. Воздухо и влагопроницаемость ограждений.

9.

1) Расчетные параметры климата должны быть общими для
расчета всех составляющих теплового режима (теплозащита
ограждения, потери теплоты и т.д.), так как они отражают
единый процесс теплообмена в помещении.
2) Они должны определяться с учетом коэффициента
обеспеченности
и
быть
достаточными
для
расчета
нестационарной теплопередачи через ограждения, характерной
для расчетных условий.
Обеспеченность устанавливает, как часто или насколько
продолжительны могут быть отклонения внутренних условий от
заданных расчетных. (например:)
Обеспеченность условий характеризуется коэффициентом
обеспеченности. k об. показывает в долях единицы или процентах
число случае, когда недопустимо отклонение от расчетных
условий. (Например: k об . 0,92 из 100 зим только в 8 в
период
наибольших
зимних
похолоданий
могут
быть
отклонения условий в помещение от расчетных).
В СНиП приняты следующие значения расчетной наружной
температуры для каждого географического пункта:
1) t н1 - средняя температура наиболее холодных суток при
k об. 0,92 и 0,98 ;
2) t н 5 - средняя температура наиболее холодной пятидневки
при
k об. 0,92
Эти температуры определены по 8 и соответственно 2
суровым зимам последних 50 лет.
Выбор расчетной температуры по нормам зависит от
тепловой инерции ограждения D R S по табл.

10.

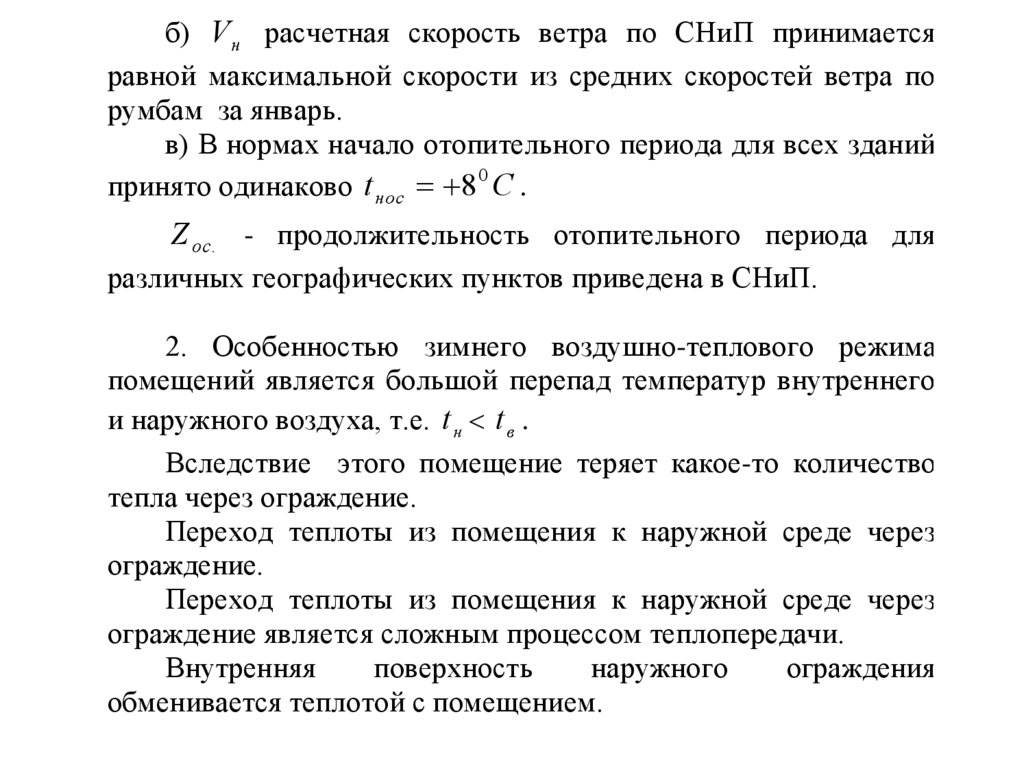

б) V н расчетная скорость ветра по СНиП принимается
равной максимальной скорости из средних скоростей ветра по
румбам за январь.
в) В нормах начало отопительного периода для всех зданий
принято одинаково t нос 8 0 С .
Z ос. - продолжительность отопительного периода для
различных географических пунктов приведена в СНиП.
2. Особенностью зимнего воздушно-теплового режима
помещений является большой перепад температур внутреннего
и наружного воздуха, т.е. t н t в .
Вследствие этого помещение теряет какое-то количество
тепла через ограждение.
Переход теплоты из помещения к наружной среде через
ограждение.
Переход теплоты из помещения к наружной среде через
ограждение является сложным процессом теплопередачи.
Внутренняя
поверхность
наружного
ограждения
обменивается теплотой с помещением.

11.

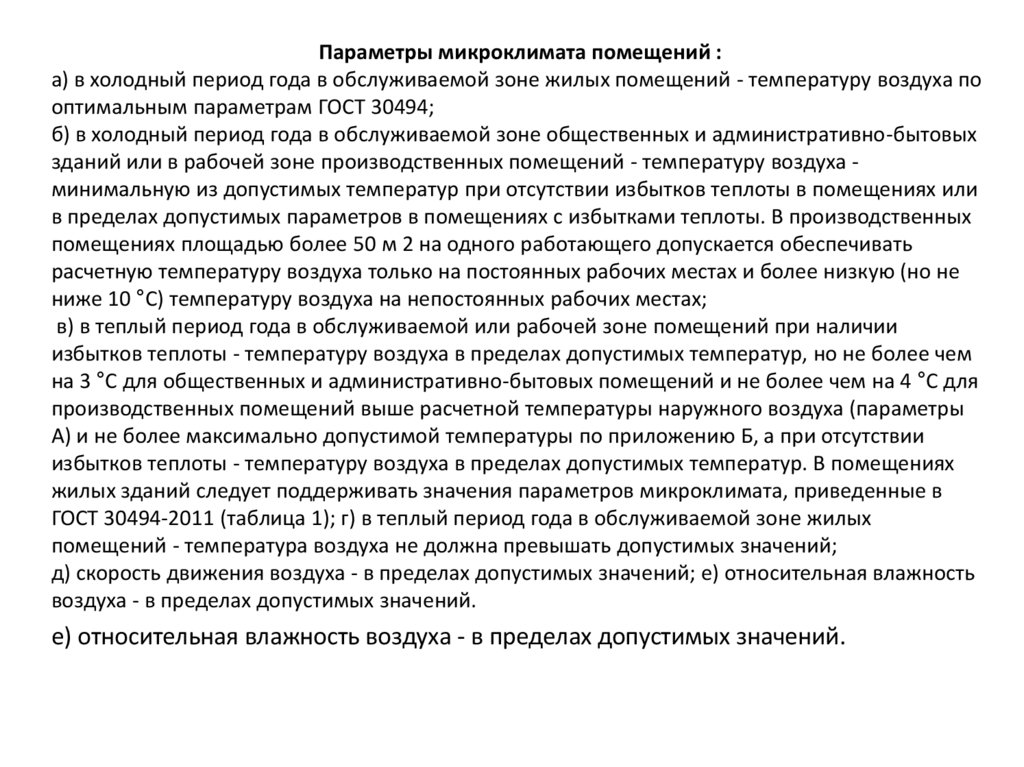

Параметры микроклимата помещений :
а) в холодный период года в обслуживаемой зоне жилых помещений - температуру воздуха по
оптимальным параметрам ГОСТ 30494;
б) в холодный период года в обслуживаемой зоне общественных и административно-бытовых
зданий или в рабочей зоне производственных помещений - температуру воздуха минимальную из допустимых температур при отсутствии избытков теплоты в помещениях или
в пределах допустимых параметров в помещениях с избытками теплоты. В производственных
помещениях площадью более 50 м 2 на одного работающего допускается обеспечивать
расчетную температуру воздуха только на постоянных рабочих местах и более низкую (но не
ниже 10 °C) температуру воздуха на непостоянных рабочих местах;
в) в теплый период года в обслуживаемой или рабочей зоне помещений при наличии
избытков теплоты - температуру воздуха в пределах допустимых температур, но не более чем
на 3 °C для общественных и административно-бытовых помещений и не более чем на 4 °C для
производственных помещений выше расчетной температуры наружного воздуха (параметры
А) и не более максимально допустимой температуры по приложению Б, а при отсутствии
избытков теплоты - температуру воздуха в пределах допустимых температур. В помещениях
жилых зданий следует поддерживать значения параметров микроклимата, приведенные в
ГОСТ 30494-2011 (таблица 1); г) в теплый период года в обслуживаемой зоне жилых
помещений - температура воздуха не должна превышать допустимых значений;
д) скорость движения воздуха - в пределах допустимых значений; е) относительная влажность
воздуха - в пределах допустимых значений.
е) относительная влажность воздуха - в пределах допустимых значений.

12.

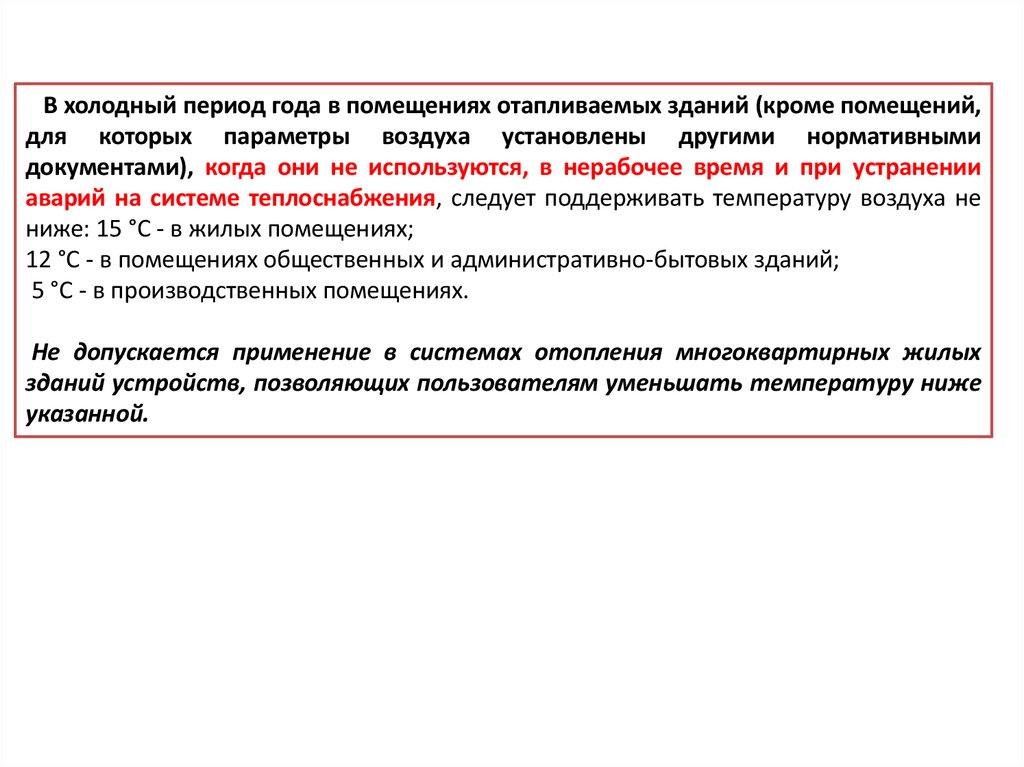

В холодный период года в помещениях отапливаемых зданий (кроме помещений,
для которых параметры воздуха установлены другими нормативными
документами), когда они не используются, в нерабочее время и при устранении
аварий на системе теплоснабжения, следует поддерживать температуру воздуха не
ниже: 15 °C - в жилых помещениях;
12 °C - в помещениях общественных и административно-бытовых зданий;
5 °C - в производственных помещениях.
Не допускается применение в системах отопления многоквартирных жилых
зданий устройств, позволяющих пользователям уменьшать температуру ниже
указанной.

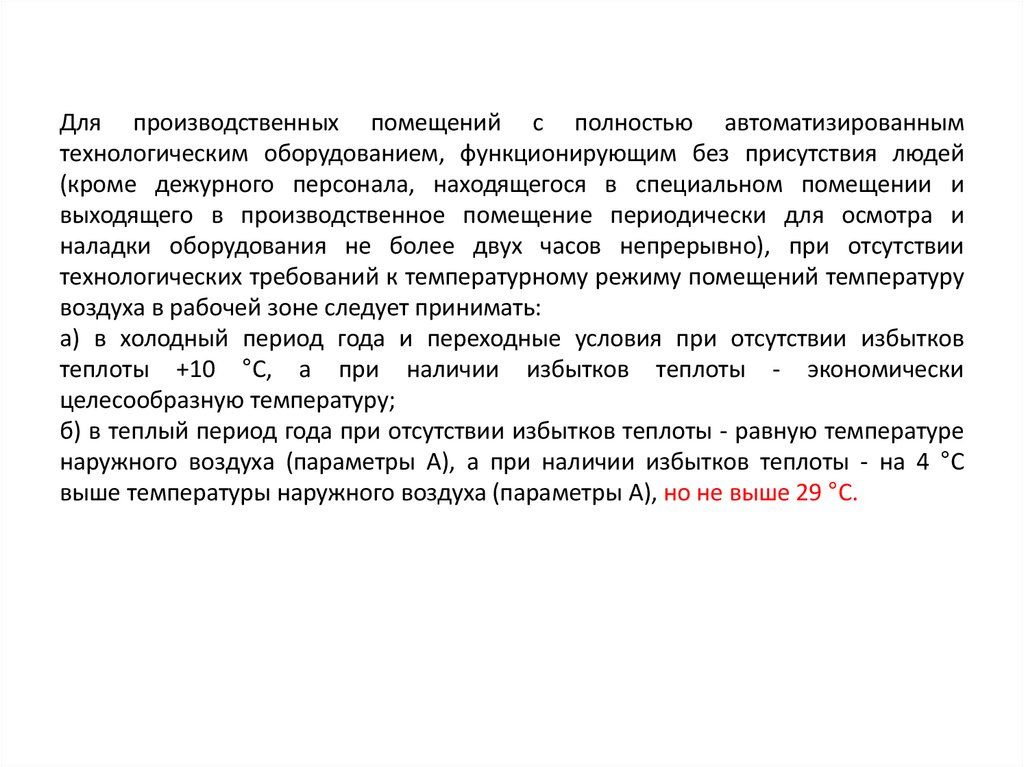

13.

Для производственных помещений с полностью автоматизированным
технологическим оборудованием, функционирующим без присутствия людей
(кроме дежурного персонала, находящегося в специальном помещении и
выходящего в производственное помещение периодически для осмотра и
наладки оборудования не более двух часов непрерывно), при отсутствии
технологических требований к температурному режиму помещений температуру
воздуха в рабочей зоне следует принимать:
а) в холодный период года и переходные условия при отсутствии избытков
теплоты +10 °C, а при наличии избытков теплоты - экономически
целесообразную температуру;
б) в теплый период года при отсутствии избытков теплоты - равную температуре
наружного воздуха (параметры А), а при наличии избытков теплоты - на 4 °C
выше температуры наружного воздуха (параметры А), но не выше 29 °C.

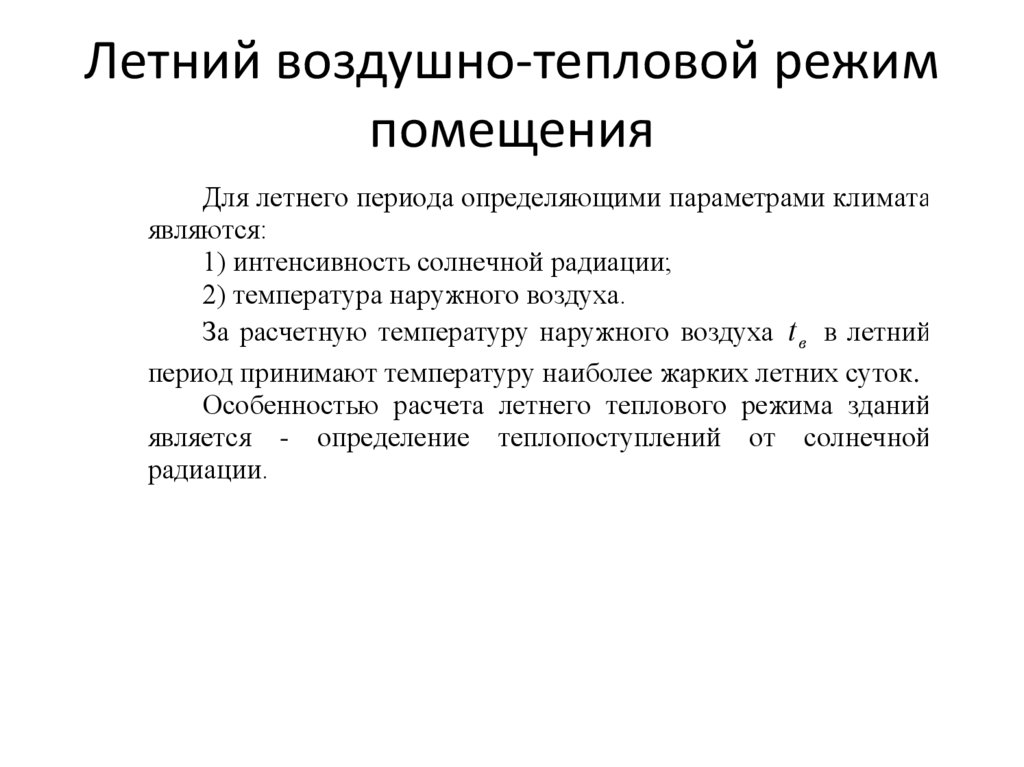

14. Летний воздушно-тепловой режим помещения

Для летнего периода определяющими параметрами климата
являются:
1) интенсивность солнечной радиации;
2) температура наружного воздуха.
За расчетную температуру наружного воздуха t в в летний
период принимают температуру наиболее жарких летних суток.
Особенностью расчета летнего теплового режима зданий
является - определение теплопоступлений от солнечной
радиации.

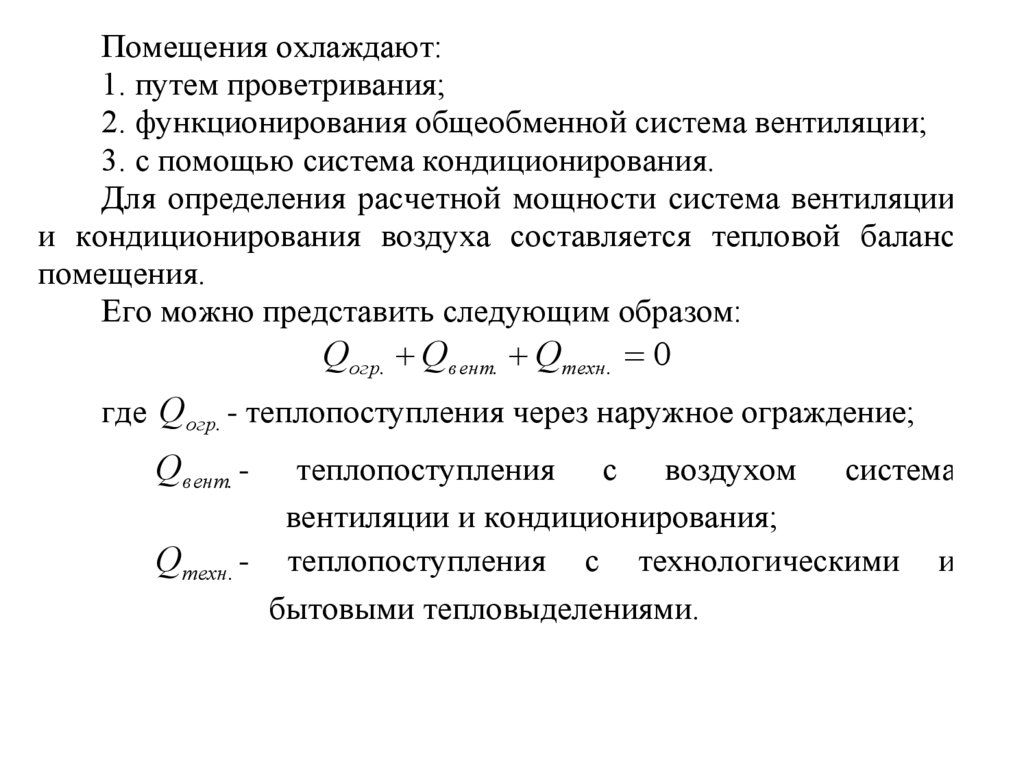

15.

Помещения охлаждают:

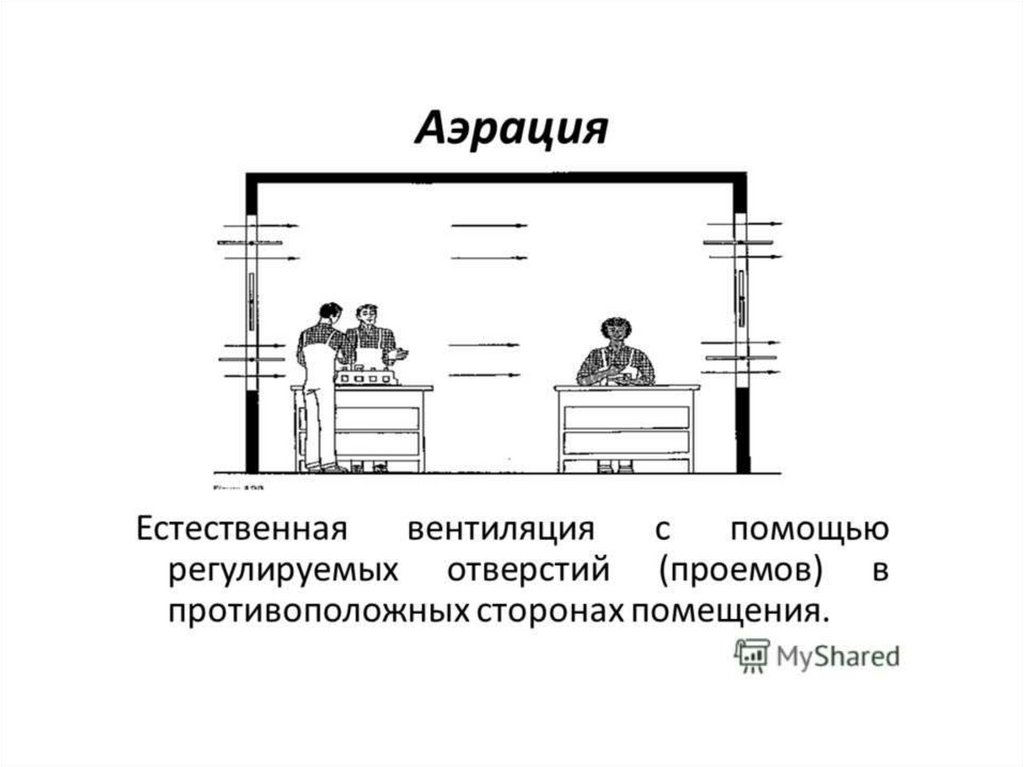

1. путем проветривания;
2. функционирования общеобменной система вентиляции;
3. с помощью система кондиционирования.
Для определения расчетной мощности система вентиляции
и кондиционирования воздуха составляется тепловой баланс
помещения.
Его можно представить следующим образом:
Qогр. Qв ент. Qтехн. 0
где Qогр. - теплопоступления через наружное ограждение;
Qвент. -
теплопоступления с воздухом система
вентиляции и кондиционирования;
Qтехн. - теплопоступления с технологическими и
бытовыми тепловыделениями.

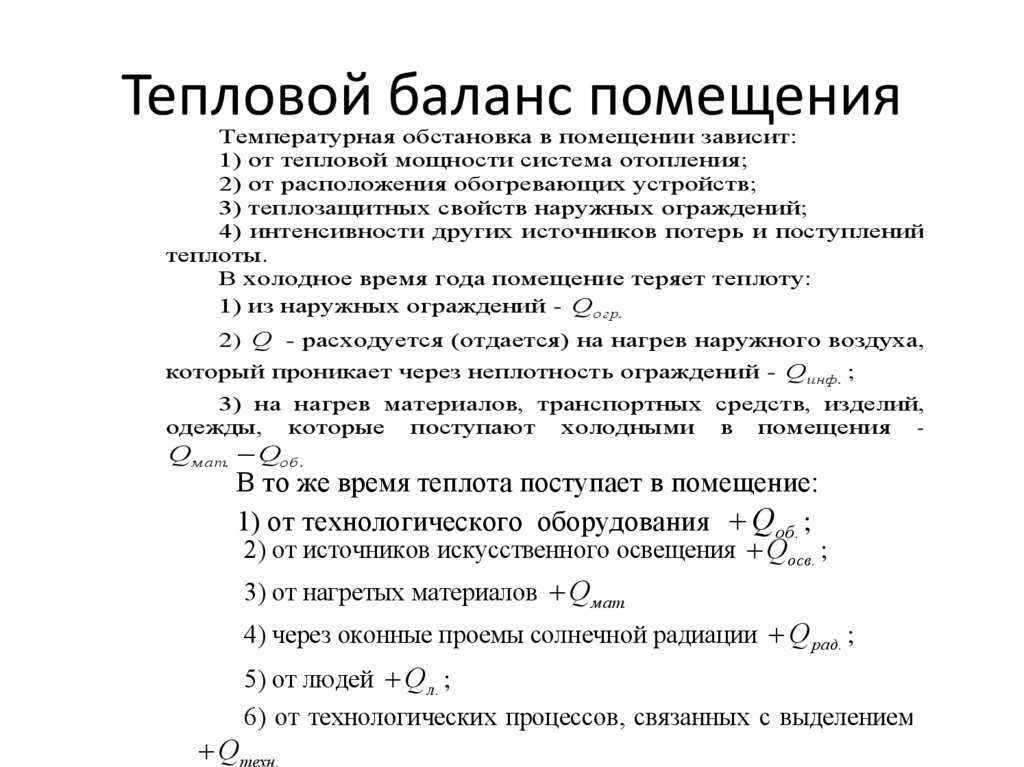

16. Тепловой баланс помещения

Температурная обстановка в помещении зависит:
1) от тепловой мощности система отопления;
2) от расположения обогревающих устройств;
3) теплозащитных свойств наружных ограждений;
4) интенсивности других источников потерь и поступлений
теплоты.
В холодное время года помещение теряет теплоту:
1) из наружных ограждений - Qогр.

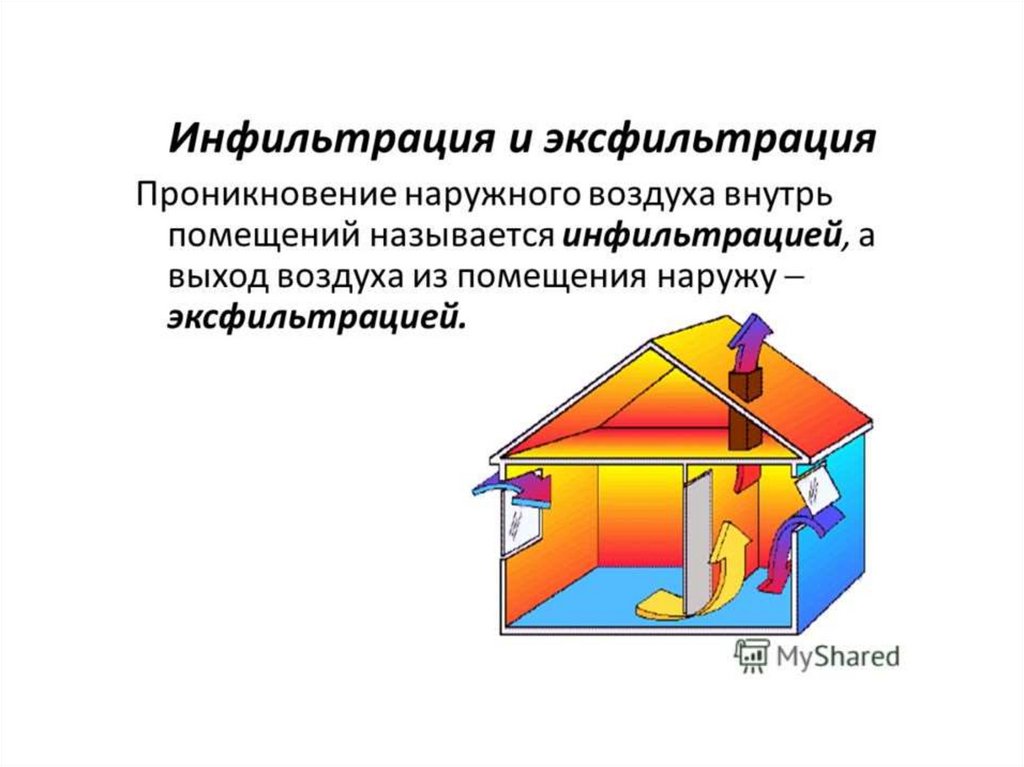

2) Q - расходуется (отдается) на нагрев наружного воздуха,
который проникает через неплотность ограждений - Qинф. ;
3) на нагрев материалов, транспортных средств, изделий,
одежды, которые поступают холодными в помещения -
Qм ат. Qоб.
В то же время теплота поступает в помещение:
1) от технологического оборудования Qоб. ;
2) от источников искусственного освещения Qосв. ;
3) от нагретых материалов Qмат.
4) через оконные проемы солнечной радиации Q рад. ;

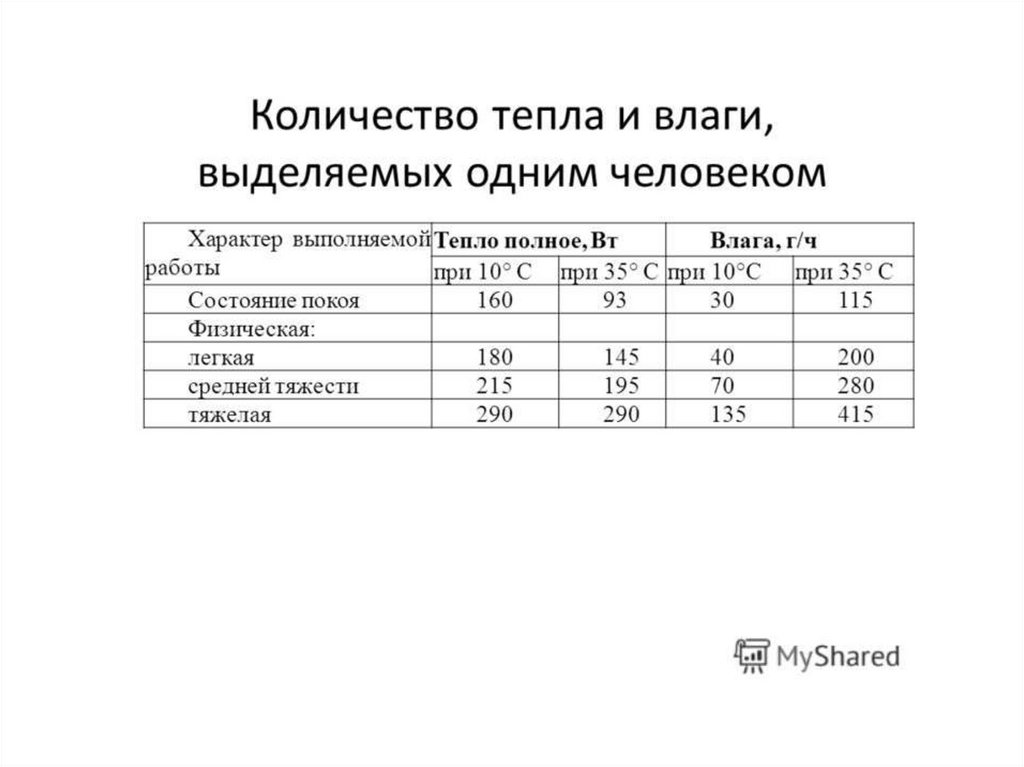

5) от людей Q л. ;
6) от технологических процессов, связанных с выделением
Qтехн.

17.

Температуру теплоносителя для систем внутреннего теплоснабжения и отопления
следует принимать:
в жилых и общественных зданиях и комплексах не более 95 °C;
для производственных не более 110 °C.
Для зданий, теплоснабжение которых обеспечивается от автономного
комбинированного источника теплоты или индивидуальных теплогенераторов,
температуру теплоносителя для систем внутреннего теплоснабжения следует
применять не выше 85°С.
В системах внутреннего теплоснабжения и отопления с трубопроводами из
полимерных материалов, параметры теплоносителя (температура, давление) не
должны превышать 90 °C и 1,0 МПа, а также допустимых значений для
установленного класса эксплуатации труб и фитингов по ГОСТ 32415, или рабочего
давления и температурных режимов, указанных в документации предприятийизготовителей.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

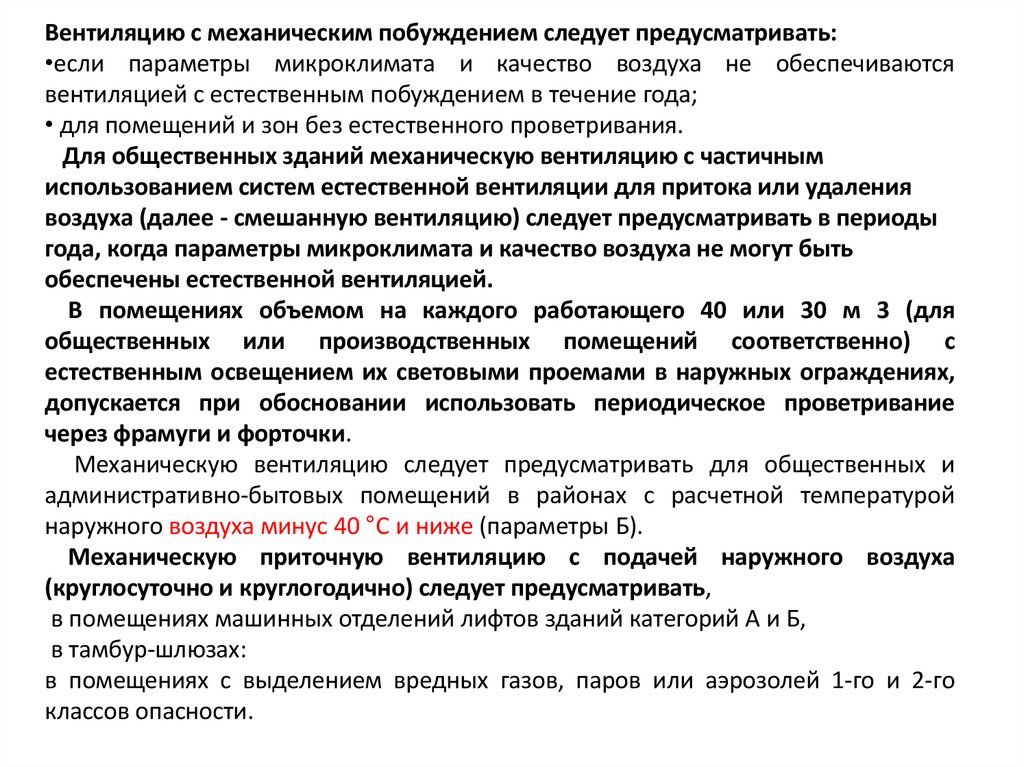

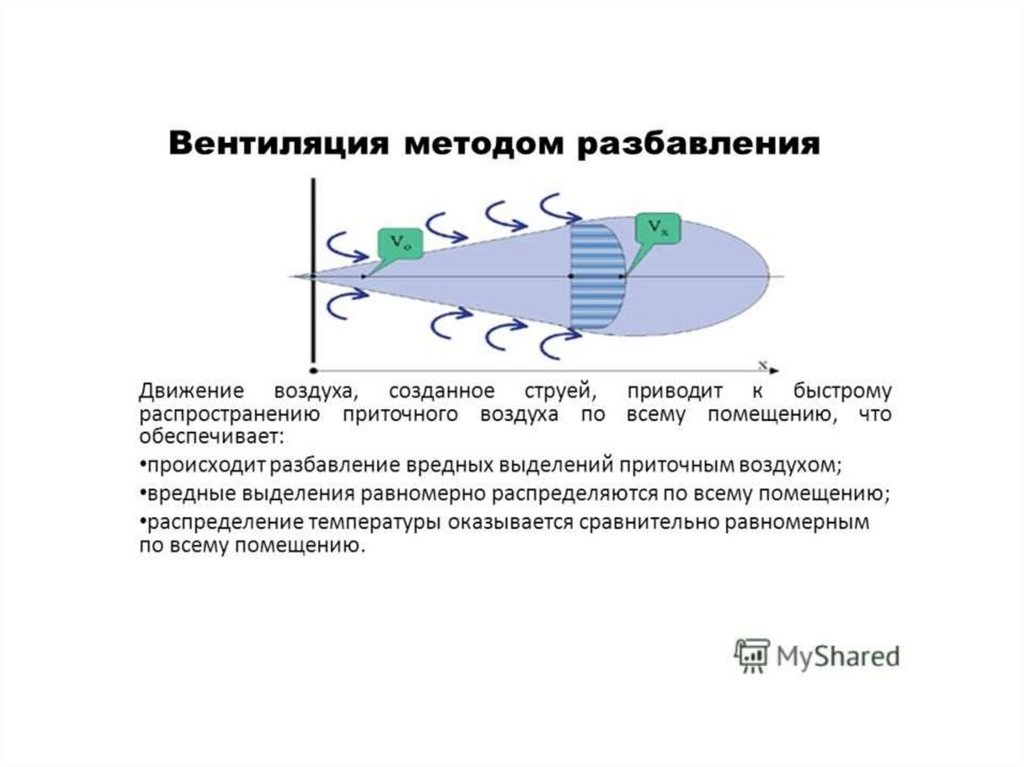

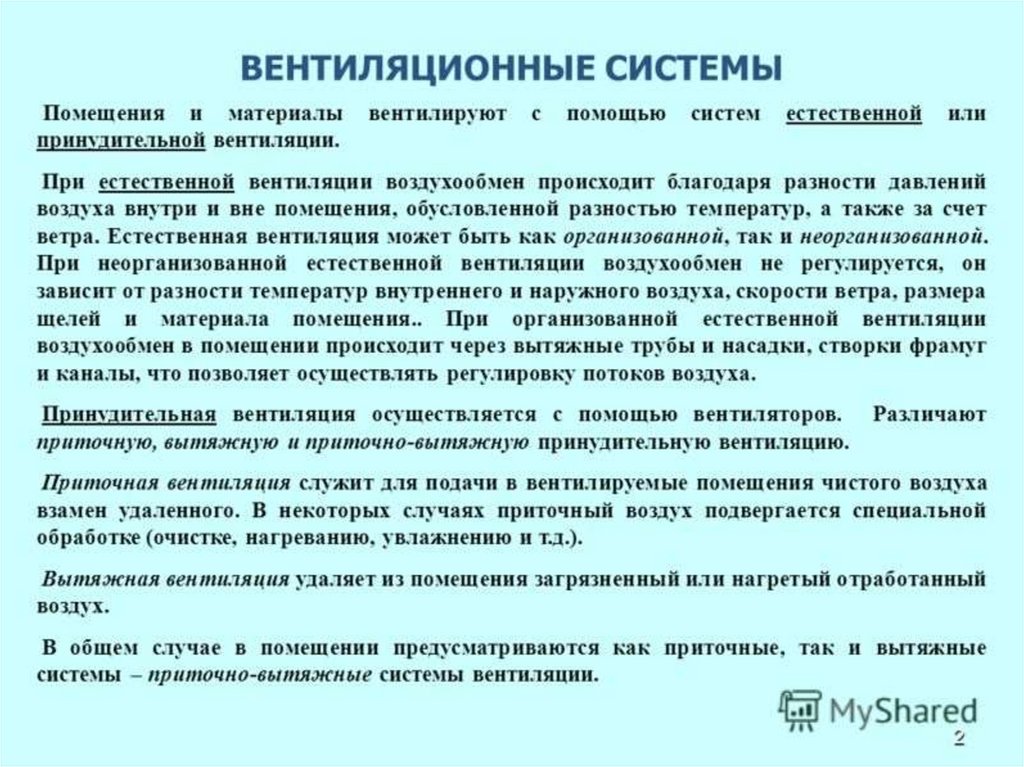

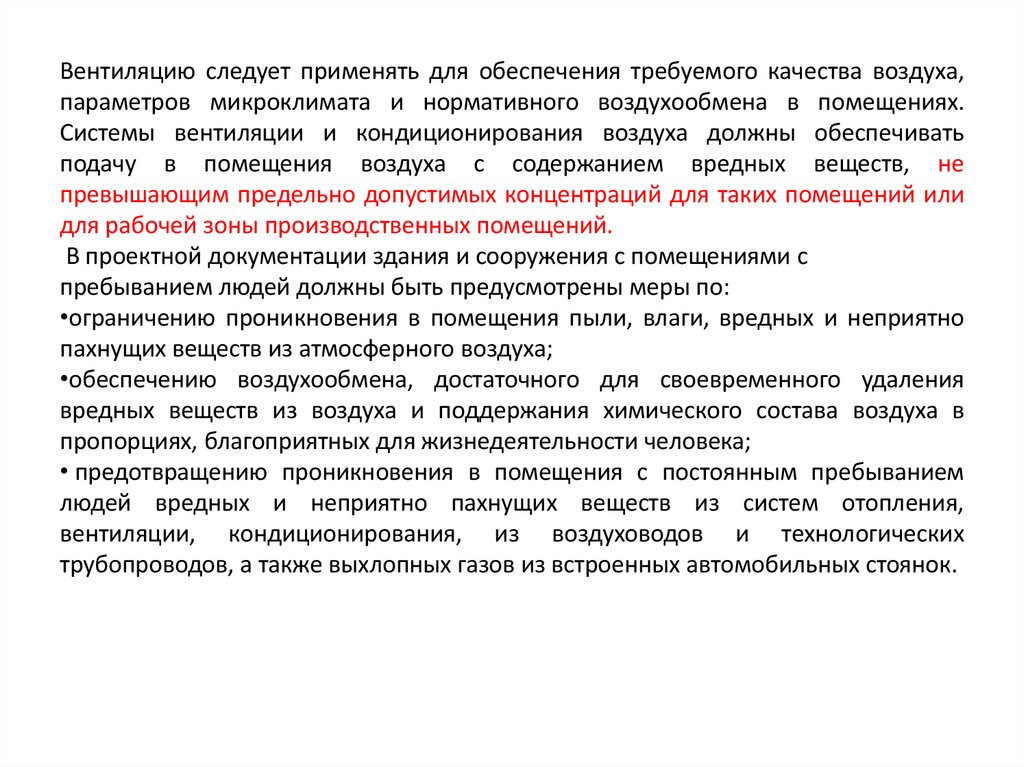

Вентиляцию следует применять для обеспечения требуемого качества воздуха,
параметров микроклимата и нормативного воздухообмена в помещениях.
Системы вентиляции и кондиционирования воздуха должны обеспечивать
подачу в помещения воздуха с содержанием вредных веществ, не
превышающим предельно допустимых концентраций для таких помещений или
для рабочей зоны производственных помещений.
В проектной документации здания и сооружения с помещениями с
пребыванием людей должны быть предусмотрены меры по:
•ограничению проникновения в помещения пыли, влаги, вредных и неприятно
пахнущих веществ из атмосферного воздуха;
•обеспечению воздухообмена, достаточного для своевременного удаления
вредных веществ из воздуха и поддержания химического состава воздуха в
пропорциях, благоприятных для жизнедеятельности человека;
• предотвращению проникновения в помещения с постоянным пребыванием
людей вредных и неприятно пахнущих веществ из систем отопления,
вентиляции, кондиционирования, из воздуховодов и технологических
трубопроводов, а также выхлопных газов из встроенных автомобильных стоянок.

34.

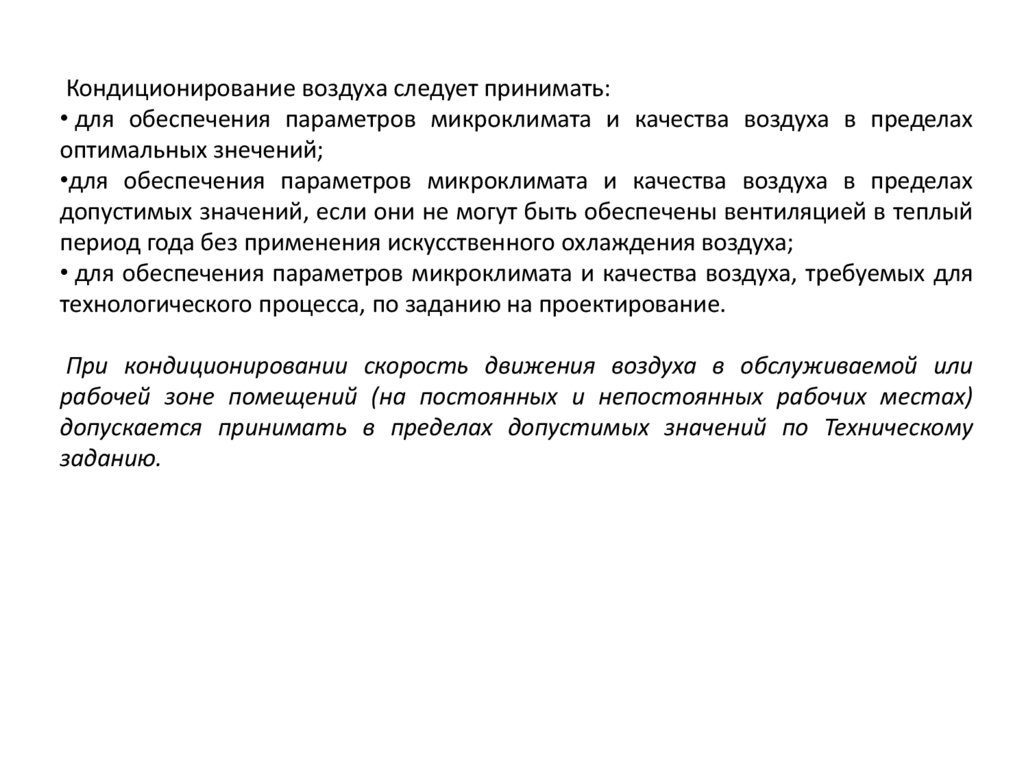

Кондиционирование воздуха следует принимать:
• для обеспечения параметров микроклимата и качества воздуха в пределах
оптимальных знечений;
•для обеспечения параметров микроклимата и качества воздуха в пределах
допустимых значений, если они не могут быть обеспечены вентиляцией в теплый
период года без применения искусственного охлаждения воздуха;
• для обеспечения параметров микроклимата и качества воздуха, требуемых для
технологического процесса, по заданию на проектирование.
При кондиционировании скорость движения воздуха в обслуживаемой или
рабочей зоне помещений (на постоянных и непостоянных рабочих местах)
допускается принимать в пределах допустимых значений по Техническому
заданию.

35.

36.

37.

38.

39.

40.

41.

42.

43.

44.

45.

46.

47.

48.

49.

50.

51.

52.

53.

54.

55.

56.

57.

58.

59.

60.

61.

62.

63.

64.

65.

66.

67.

68.

69.

70.

71.

72.

73.

74.

75.

76.

77.

78.

79.

80.

81.

82.

83.

84.

85.

86.

87.

88.

89.

90.

91.

92.

93.

94.

95.

96.

97.

Вентиляцию с механическим побуждением следует предусматривать:
•если параметры микроклимата и качество воздуха не обеспечиваются
вентиляцией с естественным побуждением в течение года;
• для помещений и зон без естественного проветривания.
Для общественных зданий механическую вентиляцию с частичным
использованием систем естественной вентиляции для притока или удаления
воздуха (далее - смешанную вентиляцию) следует предусматривать в периоды
года, когда параметры микроклимата и качество воздуха не могут быть
обеспечены естественной вентиляцией.
В помещениях объемом на каждого работающего 40 или 30 м 3 (для
общественных или производственных помещений соответственно) с
естественным освещением их световыми проемами в наружных ограждениях,
допускается при обосновании использовать периодическое проветривание
через фрамуги и форточки.
Механическую вентиляцию следует предусматривать для общественных и
административно-бытовых помещений в районах с расчетной температурой
наружного воздуха минус 40 °C и ниже (параметры Б).
Механическую приточную вентиляцию с подачей наружного воздуха
(круглосуточно и круглогодично) следует предусматривать,
в помещениях машинных отделений лифтов зданий категорий А и Б,
в тамбур-шлюзах:
в помещениях с выделением вредных газов, паров или аэрозолей 1-го и 2-го
классов опасности.

98.

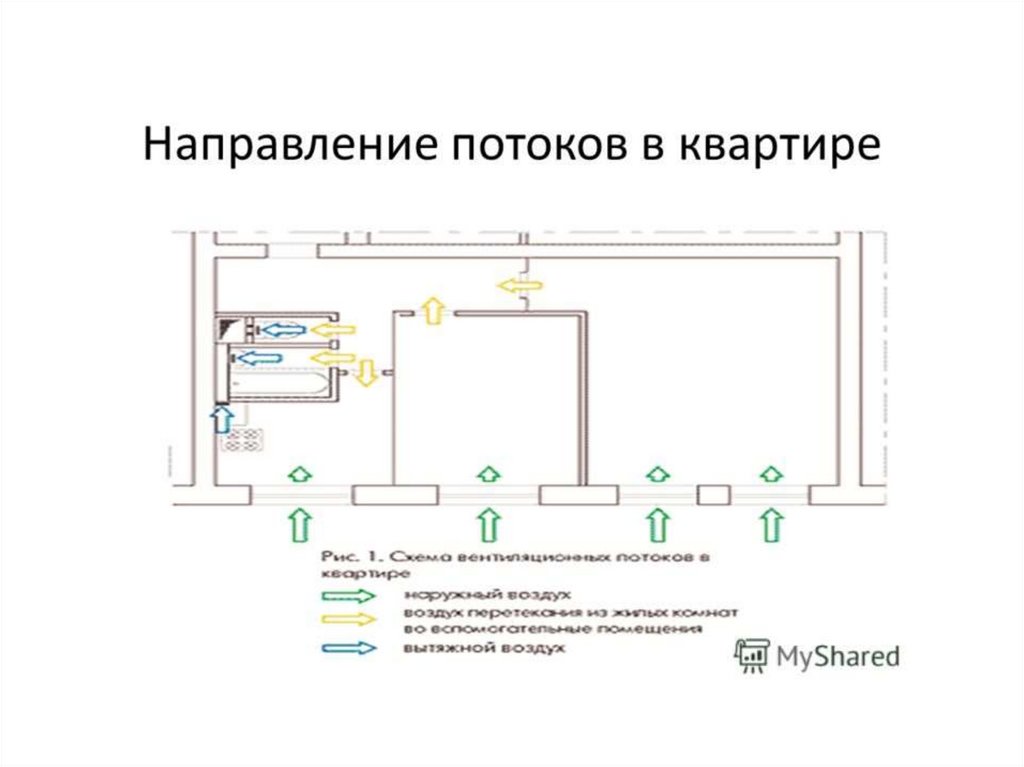

Для жилых помещений многоквартирных жилых домов следует предусматривать
механическую приточно-вытяжную вентиляцию. По заданию на проектирование или
при техническом обосновании допускается предусматривать вытяжные системы
механической вентиляции и приточные системы вентиляции с естественным
побуждением со специальными открываемыми конструкциями (клапанами) для
притока воздуха в ограждающих конструкциях или окнах.
В квартирах (апартаментах) не допускается объединение воздуховодов систем
вентиляции кухонь и санитарных узлов с воздуховодами жилых комнат, за
исключением случаев применения индивидуальных поквартирных приточновытяжных установок с рекуперацией тепла вытяжного воздуха.
Не допускается подключение индивидуальных кухонных вытяжек и других
устройств с встроенным вентилятором к воздуховодам вытяжных систем,
обслуживающих другие квартиры (апартаменты).
Для очистки приточного воздуха в системах, обслуживающих жилые и
общественные помещения, следует использовать фильтры двух ступеней очистки:
фильтры первой ступени - грубой очистки и второй ступени ‒ тонкой очистки. Места
забора воздуха для обеспечения безопасной эксплуатации систем вентиляции
рекомендуется выполнять на высоте, как правило, не ниже 2 м от уровня земли или
кровли стилобата. Жалюзи воздухозаборного отверстия следует размещать под
углом 20° вниз, а скорость в «живом» сечении не должна превышать 2,5 м/c.
