Подготовка к работе и обслуживание сварочных горелок

1. Подготовка к работе и обслуживание сварочных горелок

\

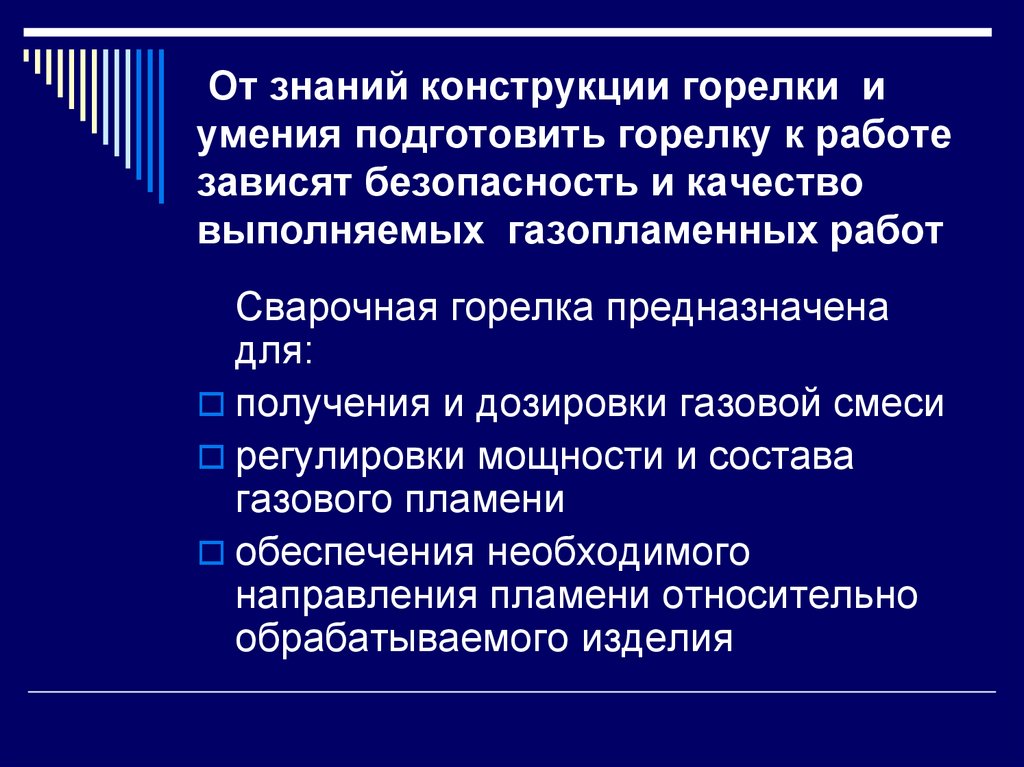

2. От знаний конструкции горелки и умения подготовить горелку к работе зависят безопасность и качество выполняемых газопламенных

работ
Сварочная горелка предназначена
для:
получения и дозировки газовой смеси
регулировки мощности и состава
газового пламени
обеспечения необходимого
направления пламени относительно
обрабатываемого изделия

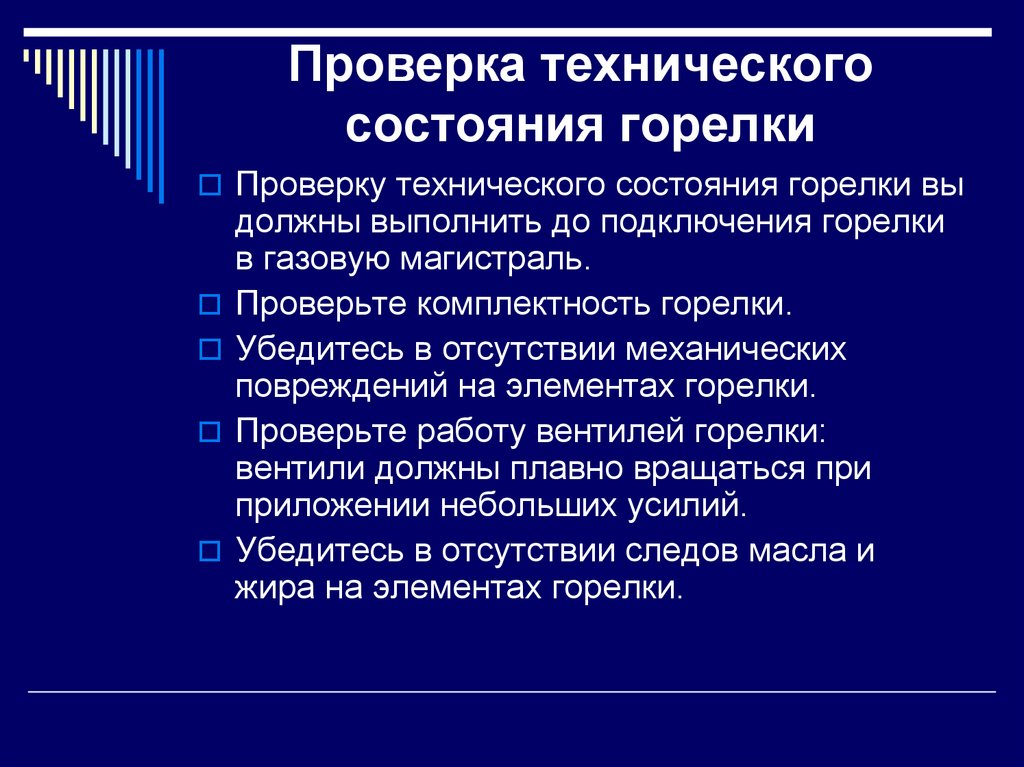

3. Проверка технического состояния горелки

Проверку технического состояния горелки вы
должны выполнить до подключения горелки
в газовую магистраль.
Проверьте комплектность горелки.
Убедитесь в отсутствии механических
повреждений на элементах горелки.
Проверьте работу вентилей горелки:
вентили должны плавно вращаться при
приложении небольших усилий.
Убедитесь в отсутствии следов масла и
жира на элементах горелки.

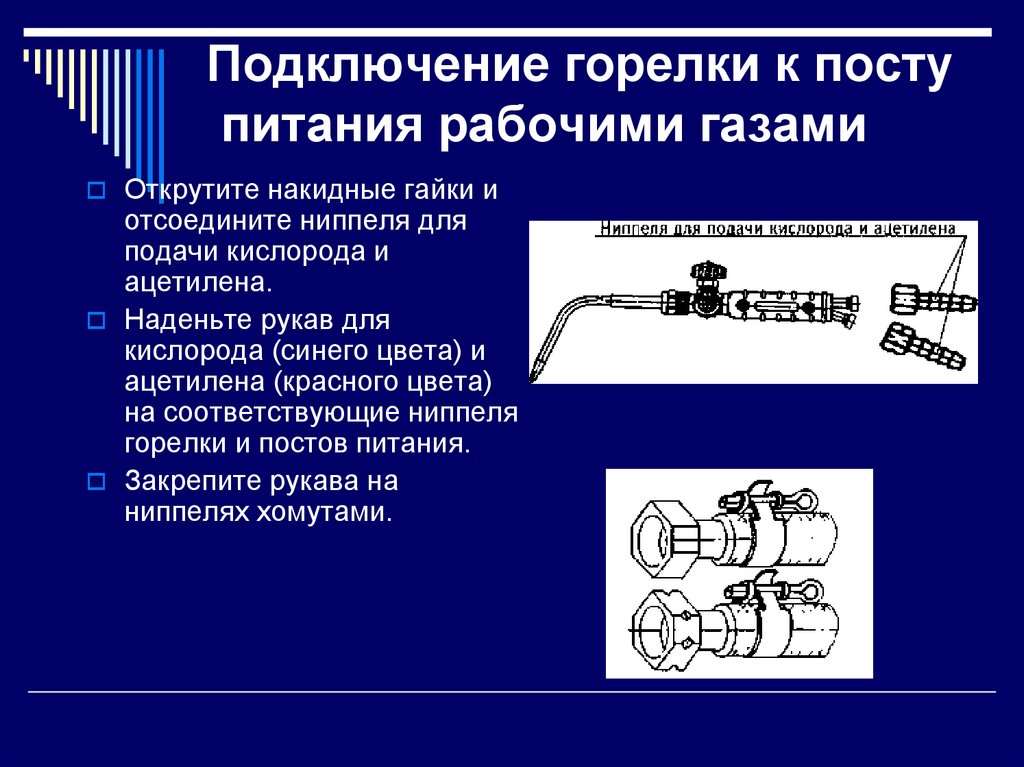

4. Подключение горелки к посту питания рабочими газами

Открутите накидные гайки и
отсоедините ниппеля для
подачи кислорода и
ацетилена.
Наденьте рукав для
кислорода (синего цвета) и
ацетилена (красного цвета)
на соответствующие ниппеля
горелки и постов питания.
Закрепите рукава на
ниппелях хомутами.

5.

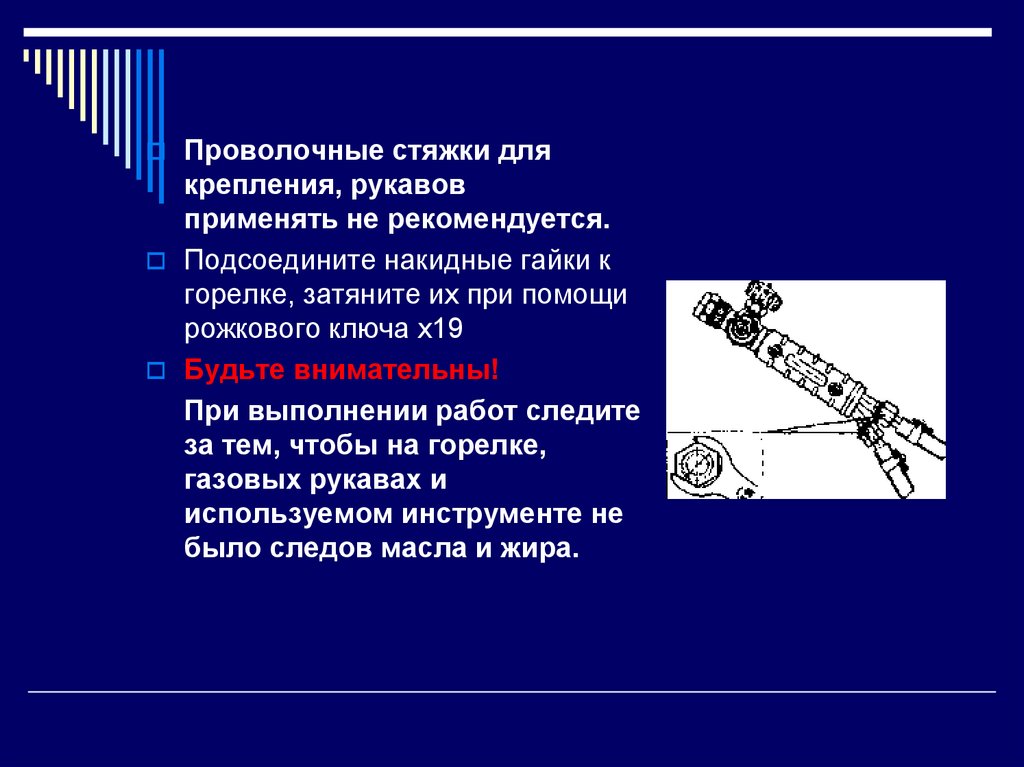

Проволочные стяжки для
крепления, рукавов
применять не рекомендуется.
Подсоедините накидные гайки к
горелке, затяните их при помощи
рожкового ключа х19
Будьте внимательны!
При выполнении работ следите
за тем, чтобы на горелке,
газовых рукавах и
используемом инструменте не
было следов масла и жира.

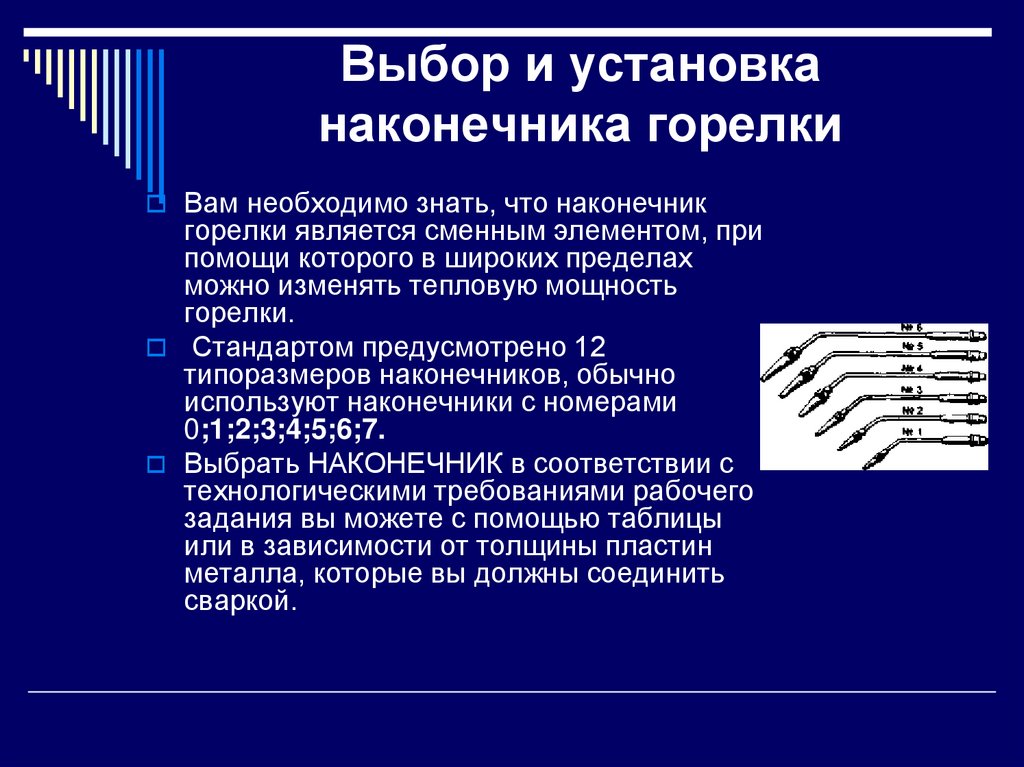

6. Выбор и установка наконечника горелки

Вам необходимо знать, что наконечник
горелки является сменным элементом, при
помощи которого в широких пределах
можно изменять тепловую мощность
горелки.
Стандартом предусмотрено 12
типоразмеров наконечников, обычно
используют наконечники с номерами
0;1;2;3;4;5;6;7.
Выбрать НАКОНЕЧНИК в соответствии с
технологическими требованиями рабочего
задания вы можете с помощью таблицы
или в зависимости от толщины пластин
металла, которые вы должны соединить
сваркой.

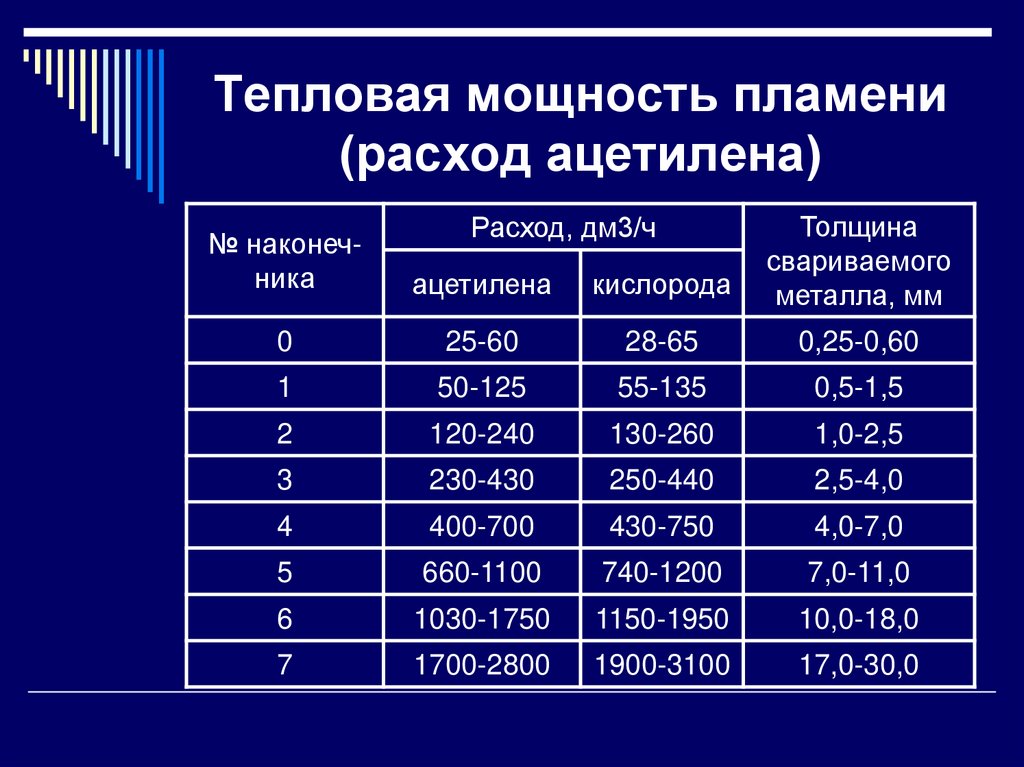

7. Тепловая мощность пламени (расход ацетилена)

№ наконечника
ацетилена
кислорода
Толщина
свариваемого
металла, мм
0
25-60
28-65
0,25-0,60
1
50-125
55-135
0,5-1,5
2
120-240
130-260
1,0-2,5
3
230-430
250-440
2,5-4,0
4
400-700
430-750
4,0-7,0
5
660-1100
740-1200
7,0-11,0
6
1030-1750
1150-1950
10,0-18,0
7
1700-2800
1900-3100
17,0-30,0
Расход, дм3/ч

8.

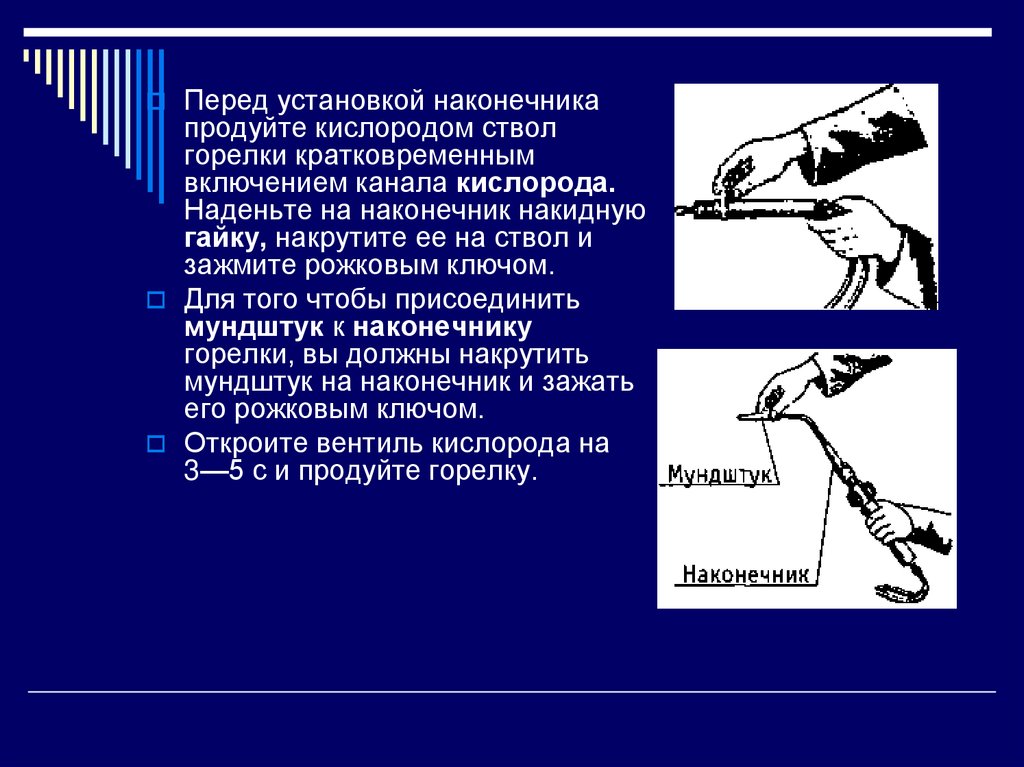

Перед установкой наконечника
продуйте кислородом ствол
горелки кратковременным
включением канала кислорода.
Наденьте на наконечник накидную
гайку, накрутите ее на ствол и
зажмите рожковым ключом.
Для того чтобы присоединить
мундштук к наконечнику
горелки, вы должны накрутить
мундштук на наконечник и зажать
его рожковым ключом.
Откроите вентиль кислорода на
3—5 с и продуйте горелку.

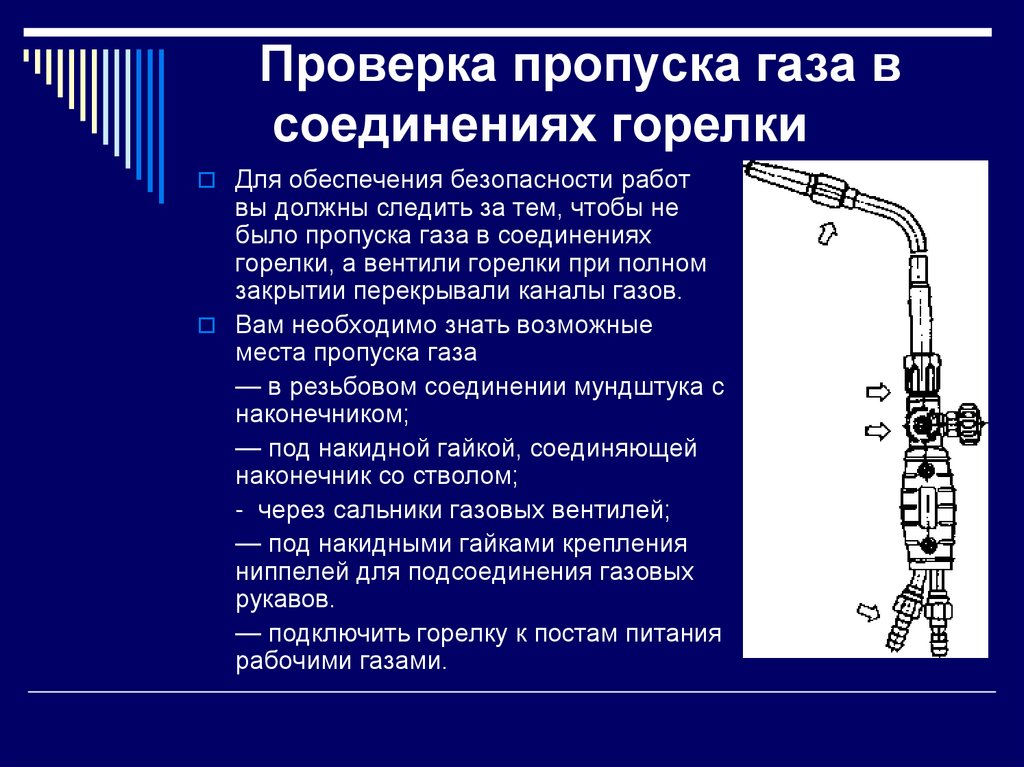

9. Проверка пропуска газа в соединениях горелки

Для обеспечения безопасности работ
вы должны следить за тем, чтобы не
было пропуска газа в соединениях
горелки, а вентили горелки при полном
закрытии перекрывали каналы газов.
Вам необходимо знать возможные
места пропуска газа
— в резьбовом соединении мундштука с
наконечником;
— под накидной гайкой, соединяющей
наконечник со стволом;
- через сальники газовых вентилей;
— под накидными гайками крепления
ниппелей для подсоединения газовых
рукавов.
— подключить горелку к постам питания
рабочими газами.

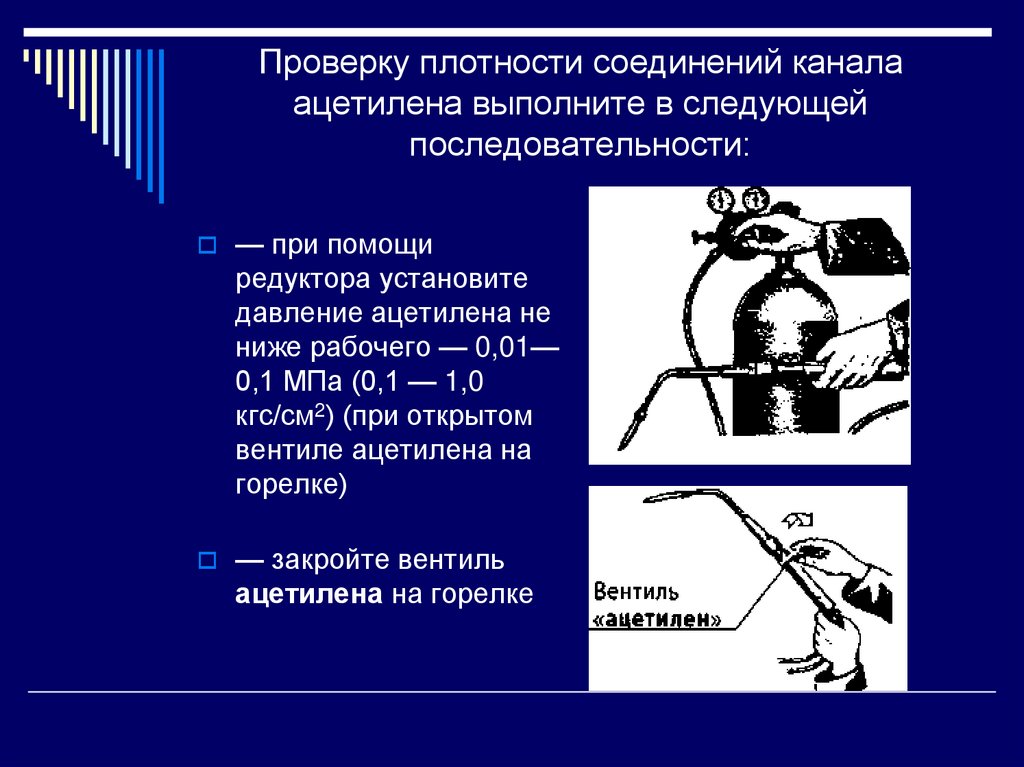

10. Проверку плотности соединений канала ацетилена выполните в следующей последовательности:

— при помощи
редуктора установите
давление ацетилена не
ниже рабочего — 0,01—
0,1 МПа (0,1 — 1,0
кгс/см2) (при открытом
вентиле ацетилена на
горелке)
— закройте вентиль
ацетилена на горелке

11.

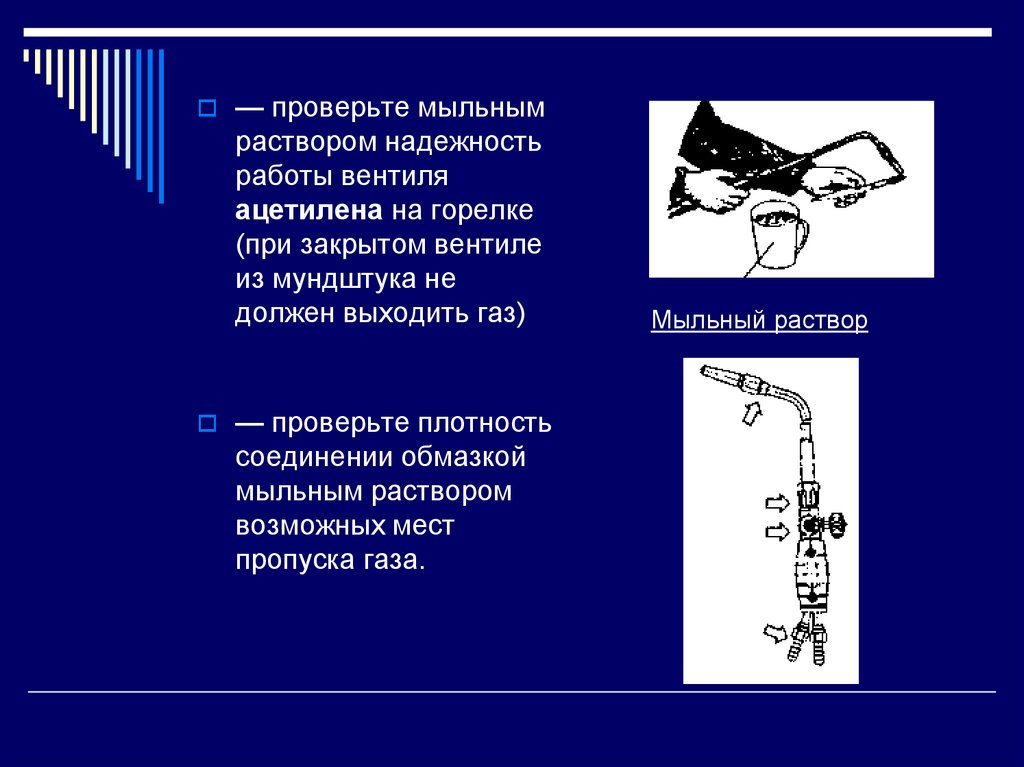

— проверьте мыльным
раствором надежность
работы вентиля
ацетилена на горелке
(при закрытом вентиле
из мундштука не
должен выходить газ)
— проверьте плотность
соединении обмазкой
мыльным раствором
возможных мест
пропуска газа.
Мыльный раствор

12.

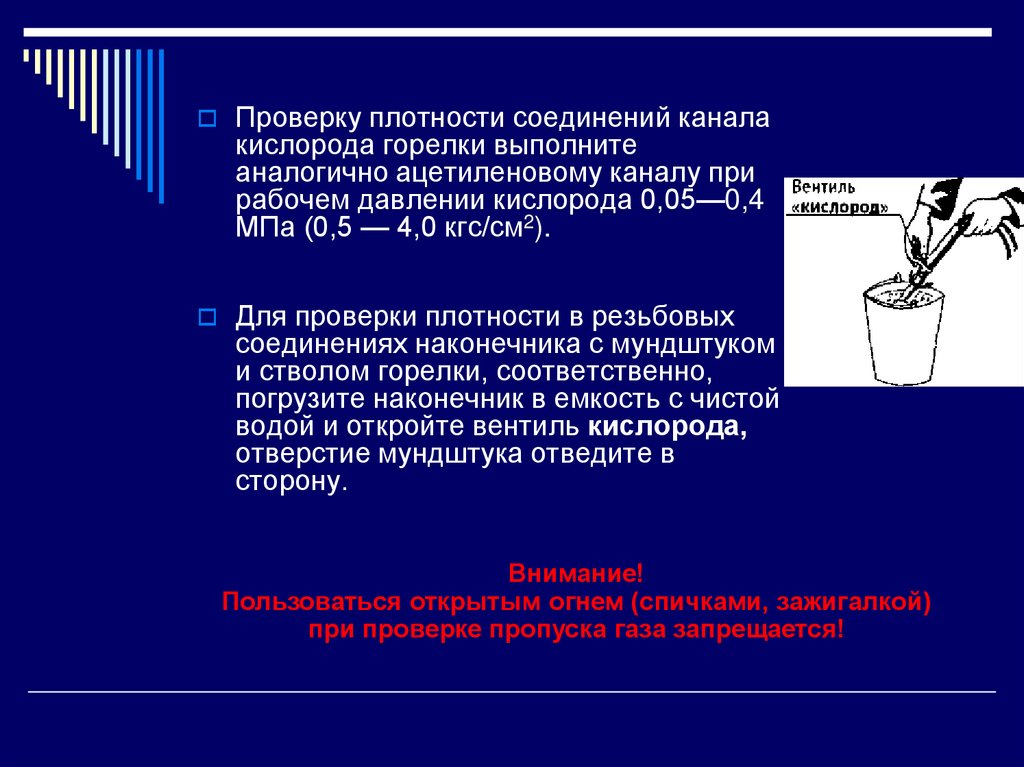

Проверку плотности соединений канала
кислорода горелки выполните
аналогично ацетиленовому каналу при
рабочем давлении кислорода 0,05—0,4
МПа (0,5 — 4,0 кгс/см2).
Для проверки плотности в резьбовых
соединениях наконечника с мундштуком
и стволом горелки, соответственно,
погрузите наконечник в емкость с чистой
водой и откройте вентиль кислорода,
отверстие мундштука отведите в
сторону.
Внимание!
Пользоваться открытым огнем (спичками, зажигалкой)
при проверке пропуска газа запрещается!

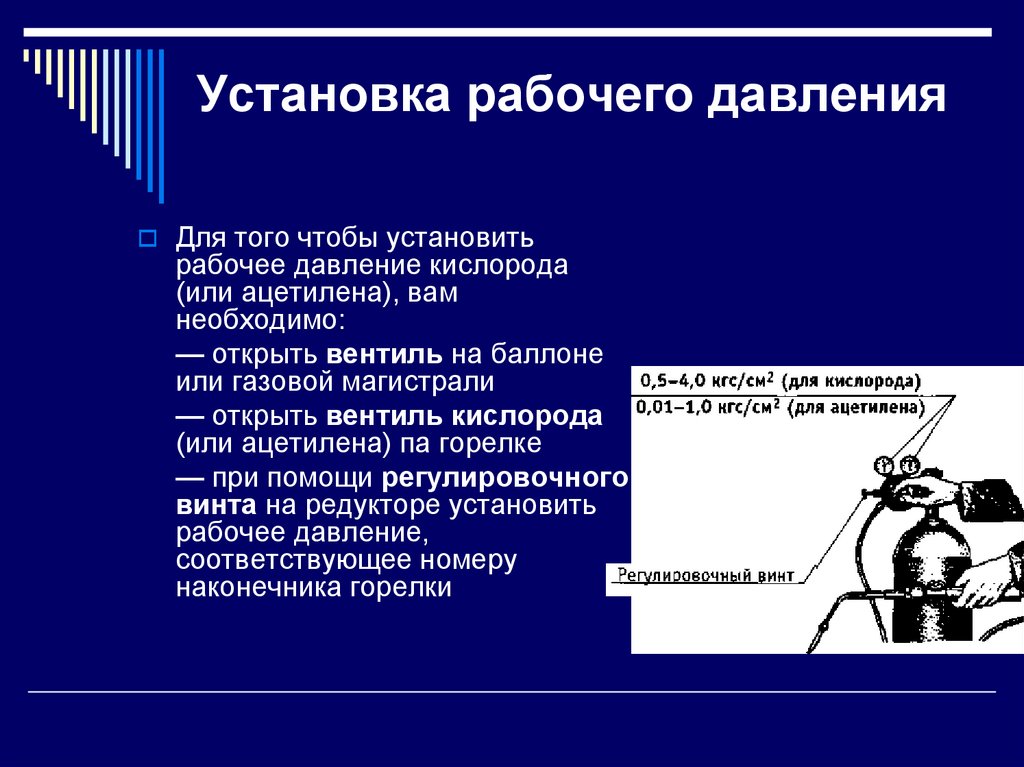

13. Установка рабочего давления

Для того чтобы установить
рабочее давление кислорода
(или ацетилена), вам
необходимо:
— открыть вентиль на баллоне
или газовой магистрали
— открыть вентиль кислорода
(или ацетилена) па горелке
— при помощи регулировочного
винта на редукторе установить
рабочее давление,
соответствующее номеру
наконечника горелки

14.

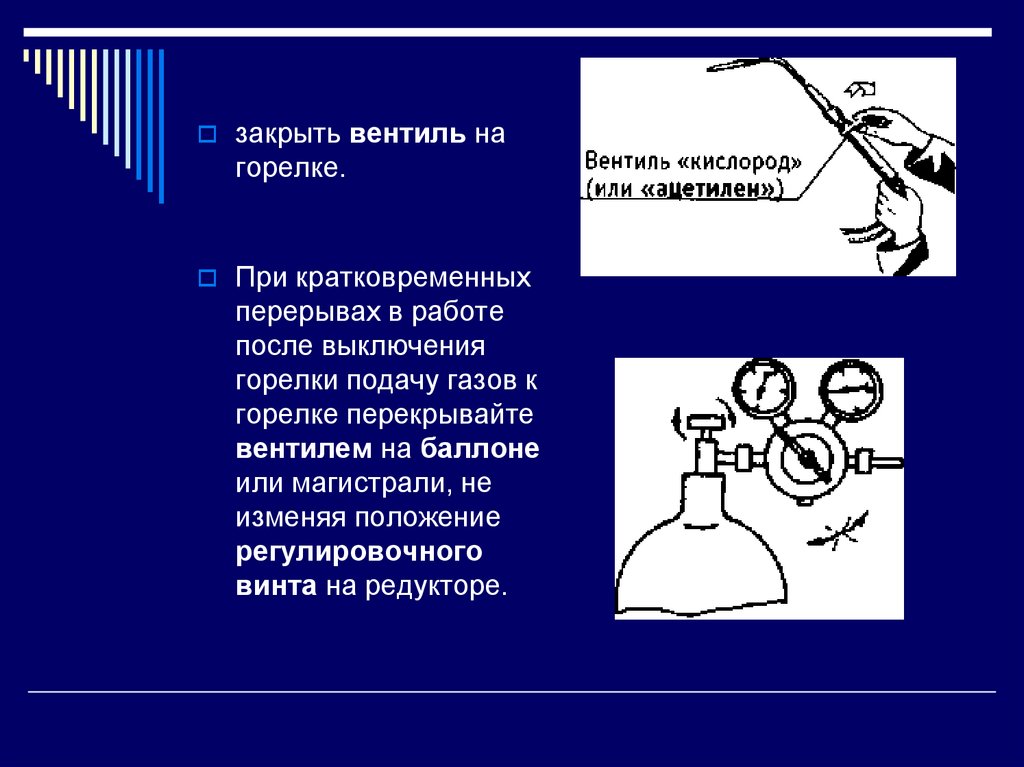

закрыть вентиль на
горелке.
При кратковременных
перерывах в работе
после выключения
горелки подачу газов к
горелке перекрывайте
вентилем на баллоне
или магистрали, не
изменяя положение
регулировочного
винта на редукторе.

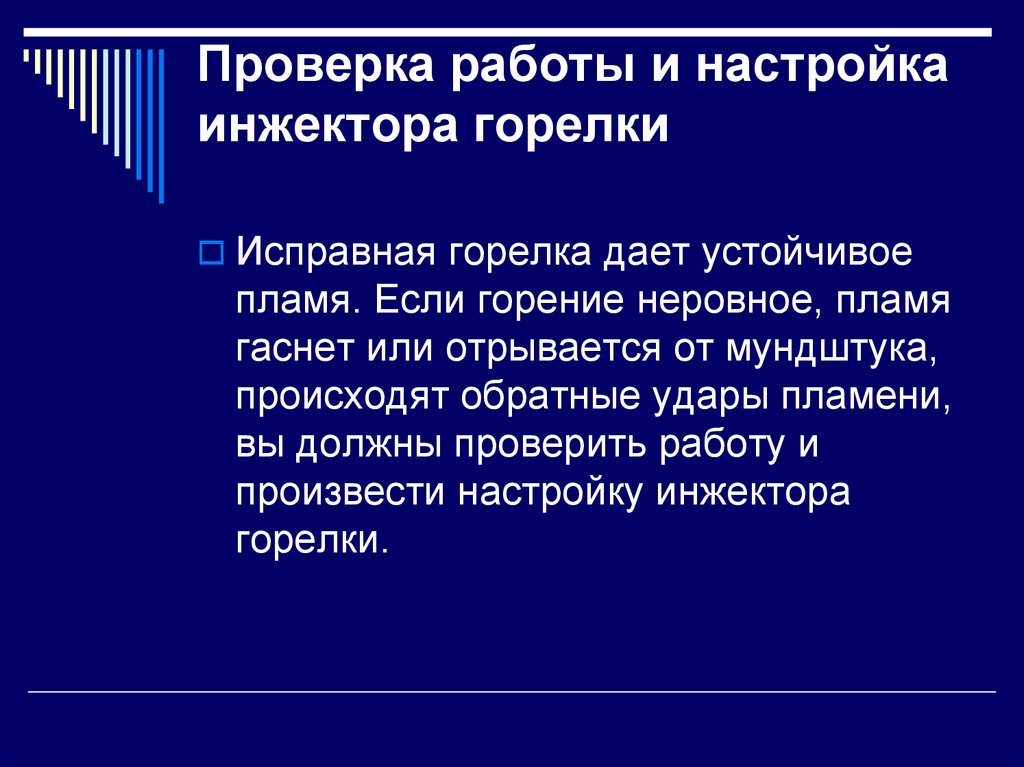

15. Проверка работы и настройка инжектора горелки

Исправная горелка дает устойчивое
пламя. Если горение неровное, пламя
гаснет или отрывается от мундштука,
происходят обратные удары пламени,
вы должны проверить работу и
произвести настройку инжектора
горелки.

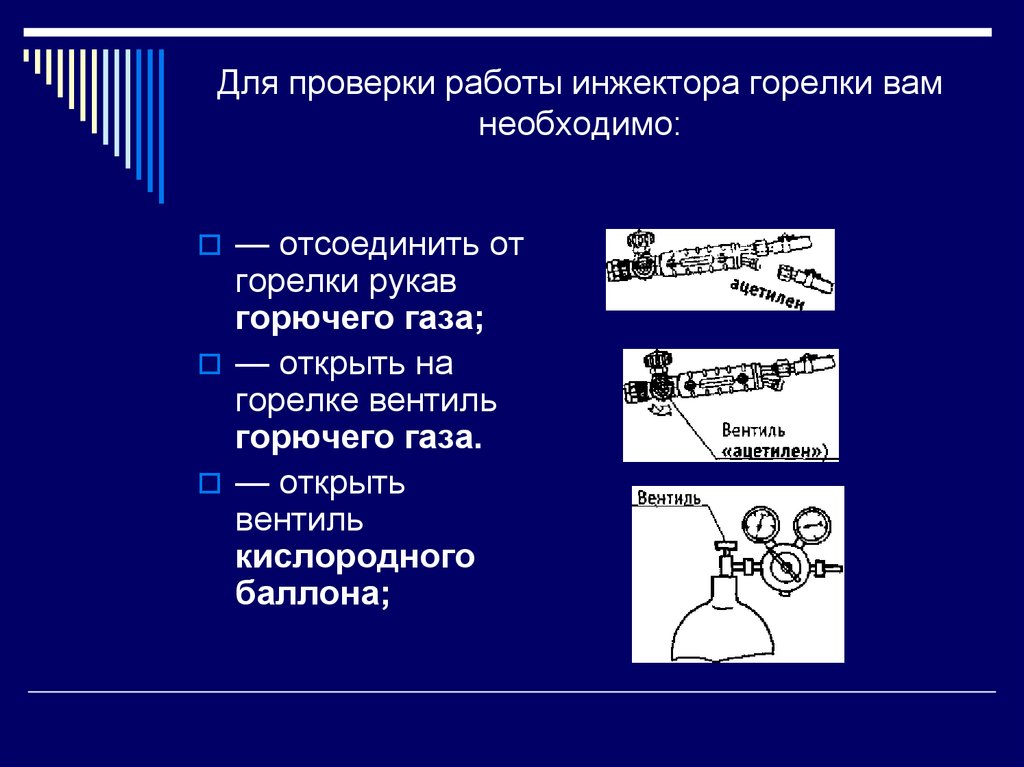

16. Для проверки работы инжектора горелки вам необходимо:

— отсоединить от
горелки рукав
горючего газа;
— открыть на
горелке вентиль
горючего газа.
— открыть
вентиль
кислородного
баллона;

17.

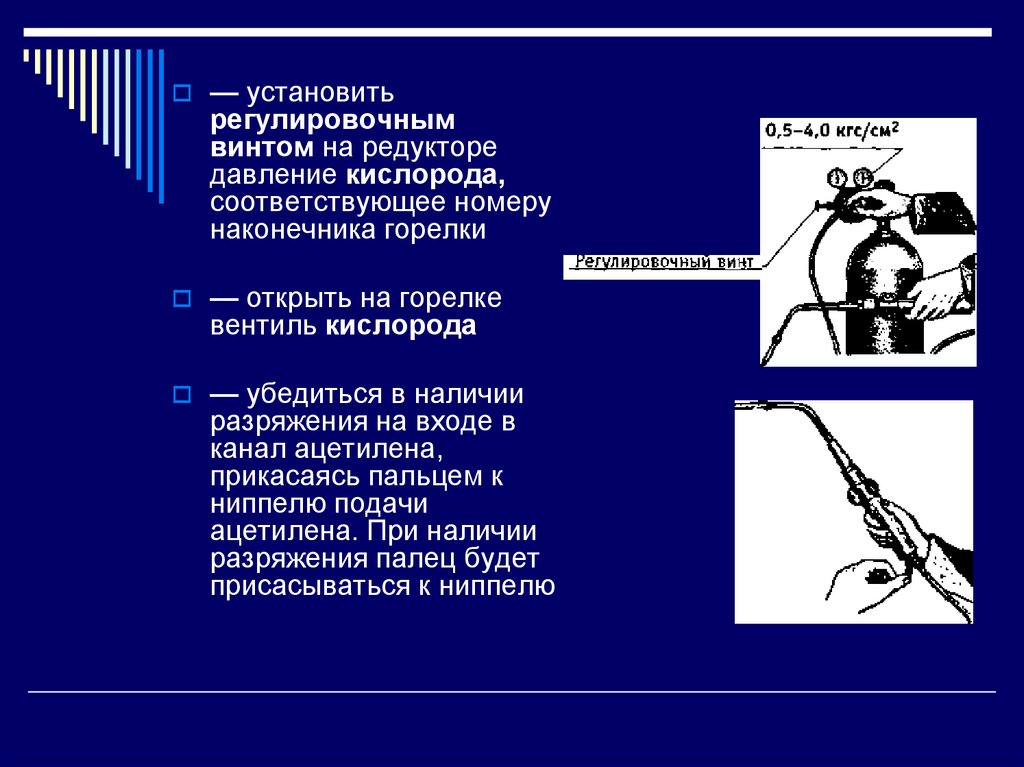

— установить
регулировочным
винтом на редукторе
давление кислорода,
соответствующее номеру
наконечника горелки
— открыть на горелке
вентиль кислорода
— убедиться в наличии
разряжения на входе в
канал ацетилена,
прикасаясь пальцем к
ниппелю подачи
ацетилена. При наличии
разряжения палец будет
присасываться к ниппелю

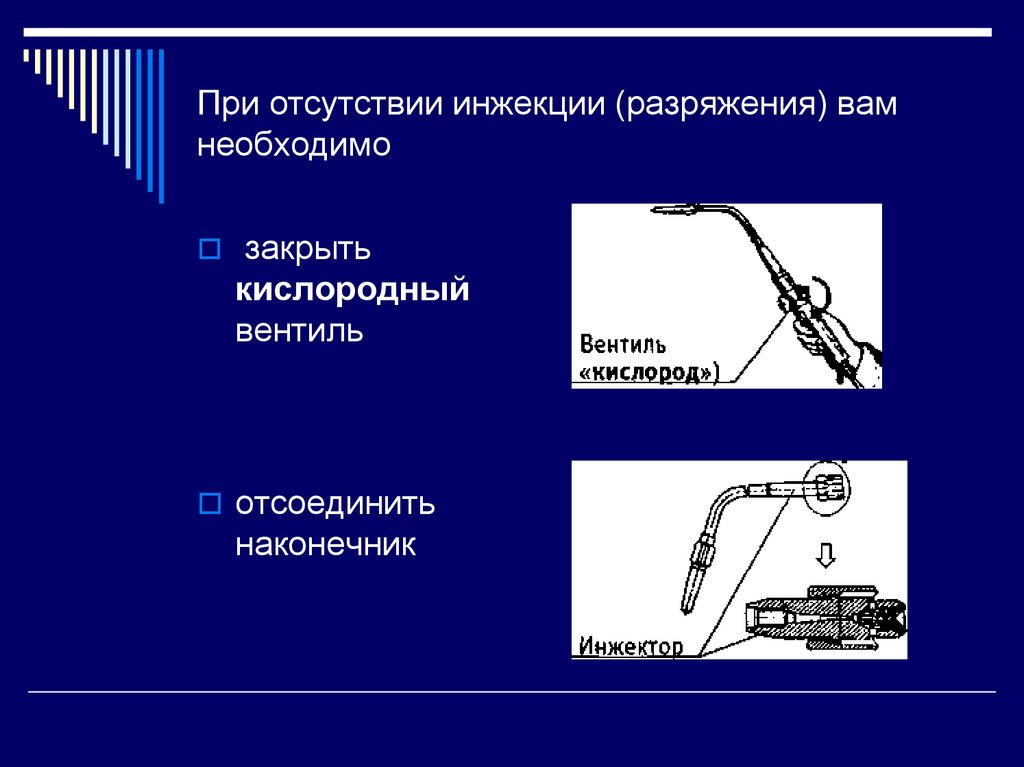

18. При отсутствии инжекции (разряжения) вам необходимо

закрыть
кислородный
вентиль
отсоединить
наконечник

19.

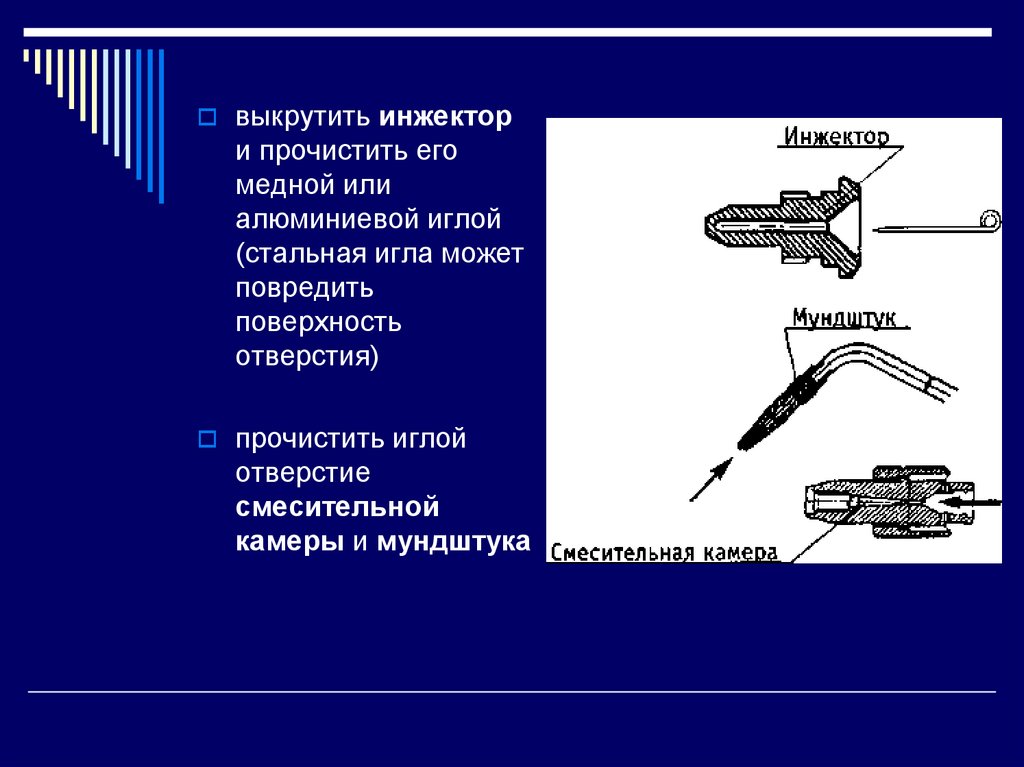

выкрутить инжектор
и прочистить его
медной или
алюминиевой иглой
(стальная игла может
повредить
поверхность
отверстия)
прочистить иглой
отверстие
смесительной
камеры и мундштука

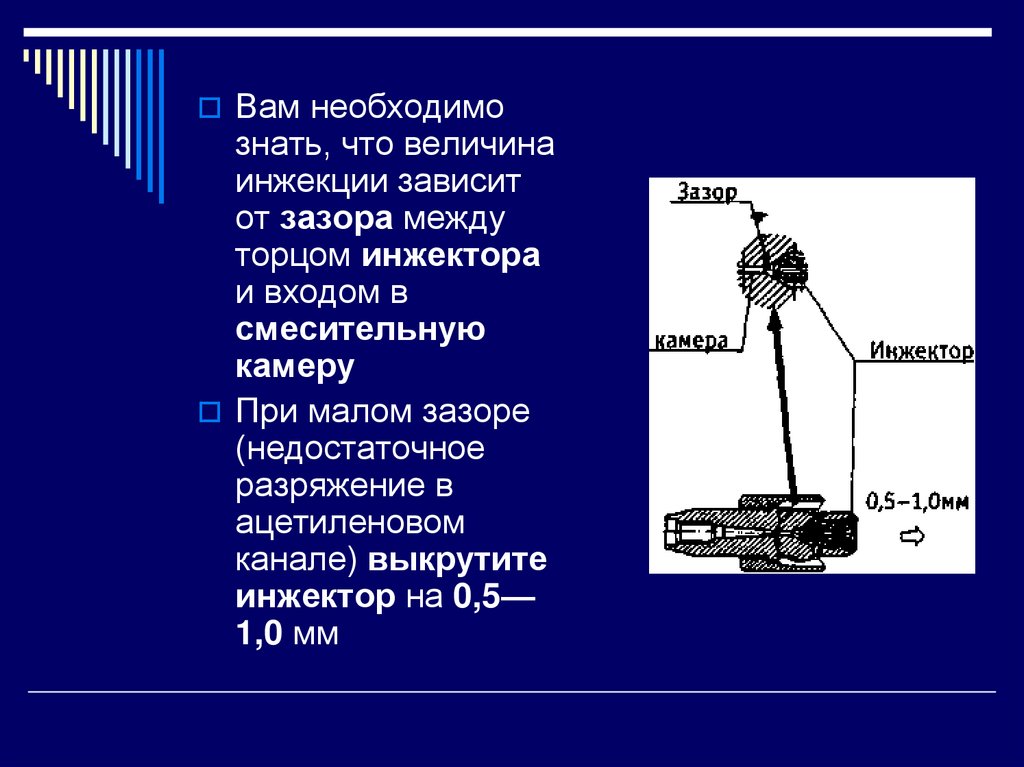

20.

Вам необходимо
знать, что величина
инжекции зависит
от зазора между
торцом инжектора
и входом в
смесительную
камеру
При малом зазоре
(недостаточное
разряжение в
ацетиленовом
канале) выкрутите
инжектор на 0,5—
1,0 мм

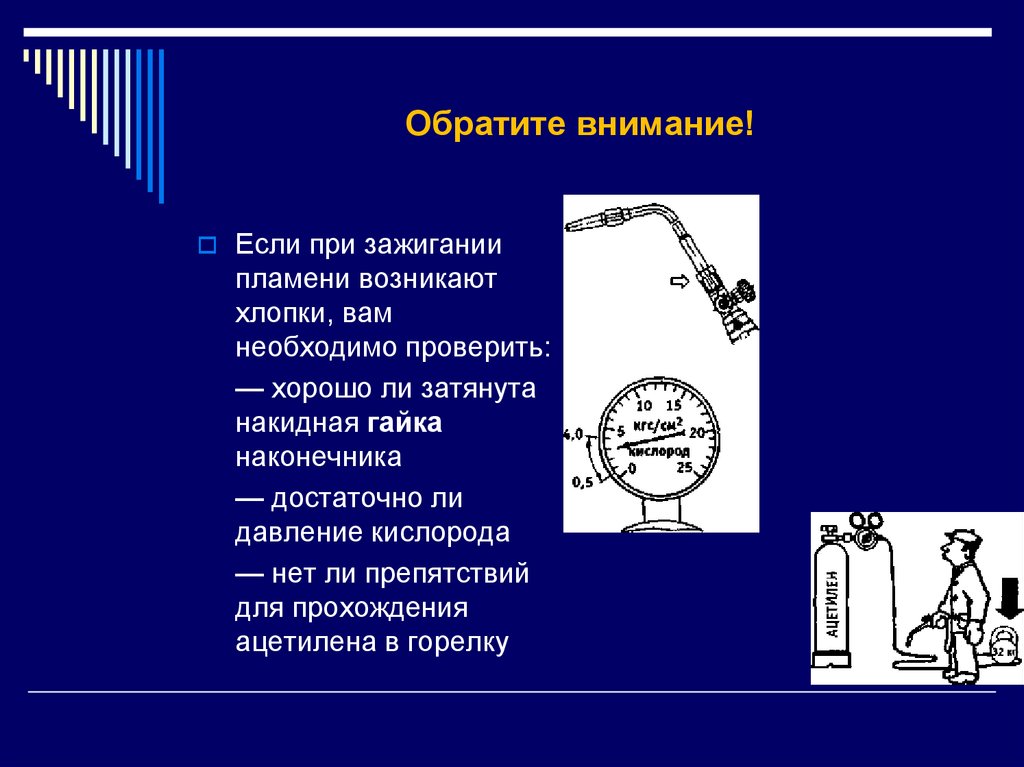

21. Обратите внимание!

Если при зажигании
пламени возникают
хлопки, вам
необходимо проверить:
— хорошо ли затянута
накидная гайка
наконечника
— достаточно ли
давление кислорода
— нет ли препятствий
для прохождения
ацетилена в горелку

22.

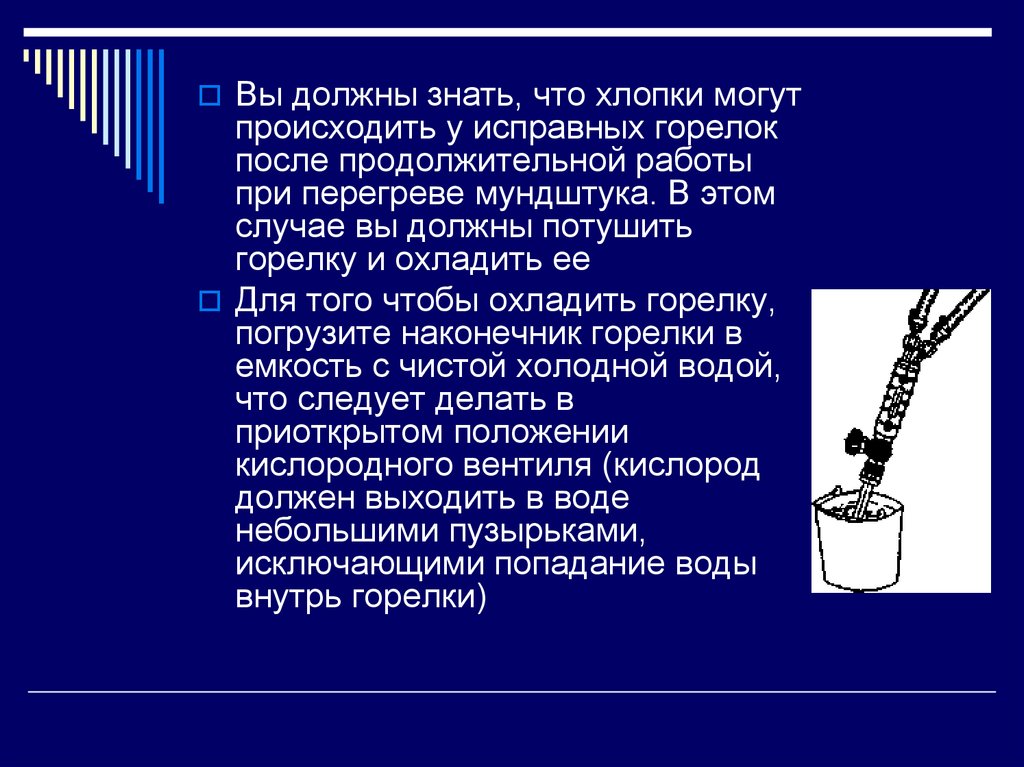

Вы должны знать, что хлопки могут
происходить у исправных горелок
после продолжительной работы
при перегреве мундштука. В этом
случае вы должны потушить
горелку и охладить ее
Для того чтобы охладить горелку,
погрузите наконечник горелки в
емкость с чистой холодной водой,
что следует делать в
приоткрытом положении
кислородного вентиля (кислород
должен выходить в воде
небольшими пузырьками,
исключающими попадание воды
внутрь горелки)

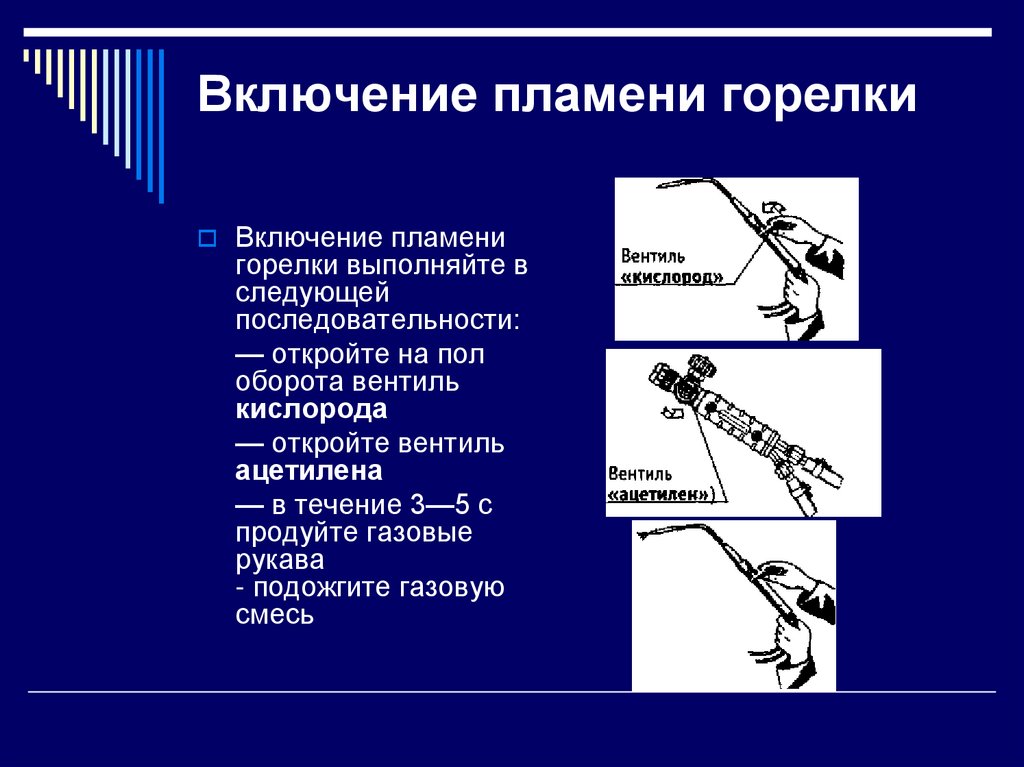

23. Включение пламени горелки

Включение пламени
горелки выполняйте в
следующей
последовательности:
— откройте на пол
оборота вентиль
кислорода
— откройте вентиль
ацетилена
— в течение 3—5 с
продуйте газовые
рукава
- подожгите газовую
смесь

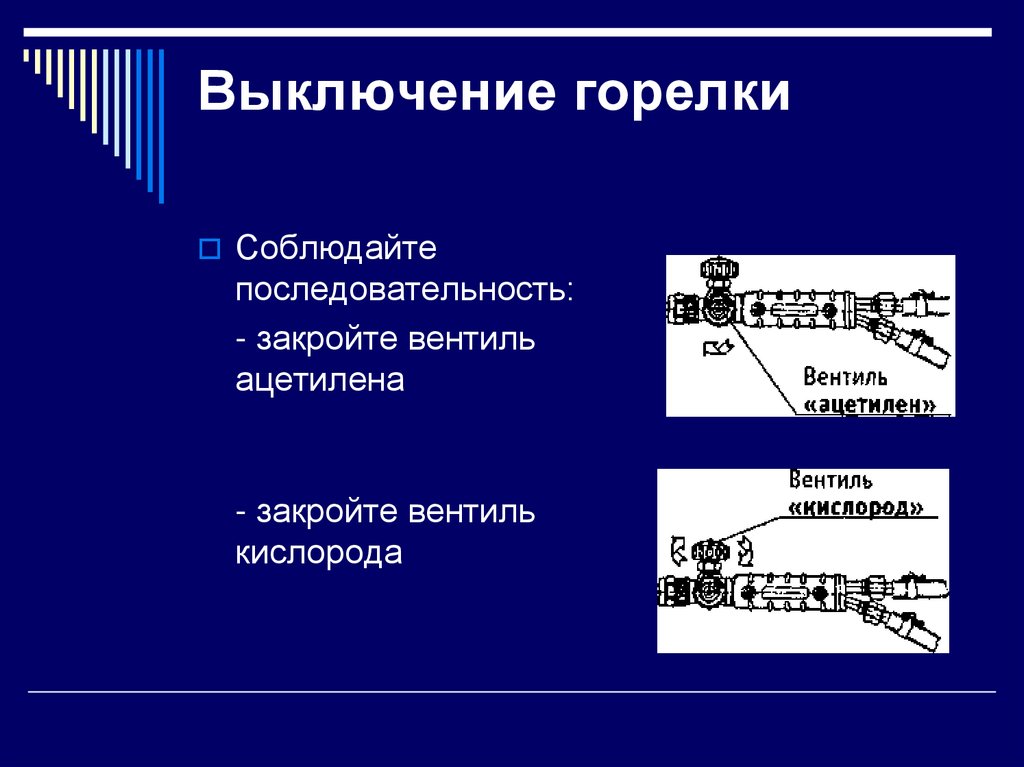

24. Выключение горелки

Соблюдайте
последовательность:
- закройте вентиль
ацетилена
- закройте вентиль
кислорода

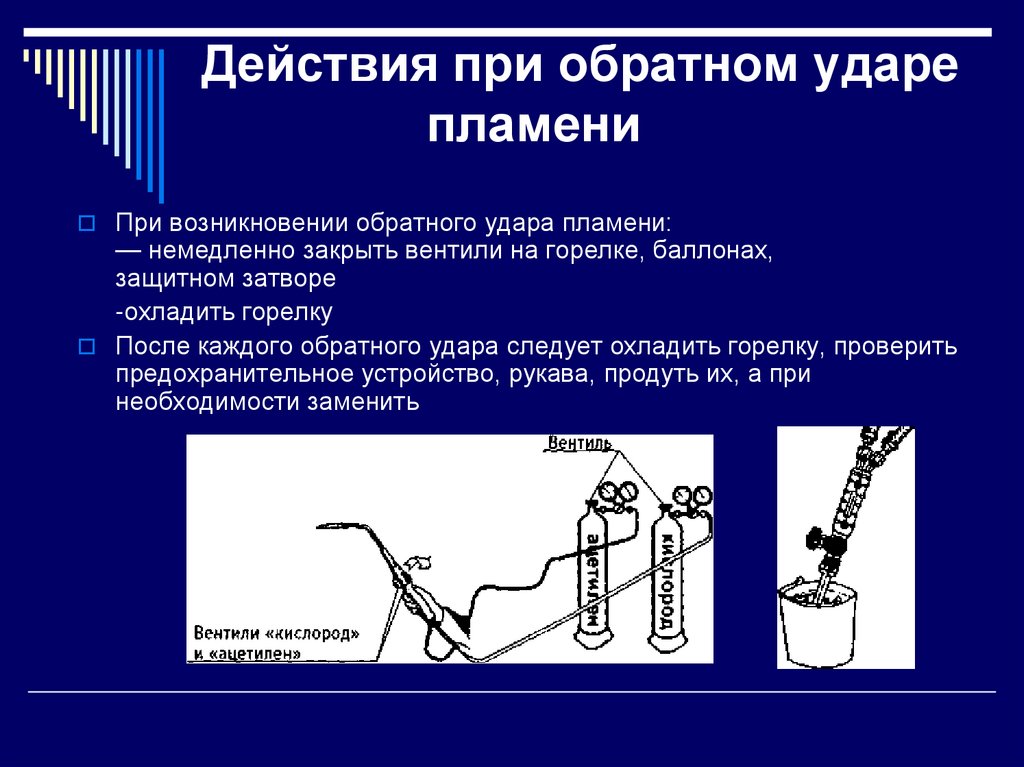

25. Действия при обратном ударе пламени

При возникновении обратного удара пламени:
— немедленно закрыть вентили на горелке, баллонах,
защитном затворе
-охладить горелку
После каждого обратного удара следует охладить горелку, проверить
предохранительное устройство, рукава, продуть их, а при
необходимости заменить

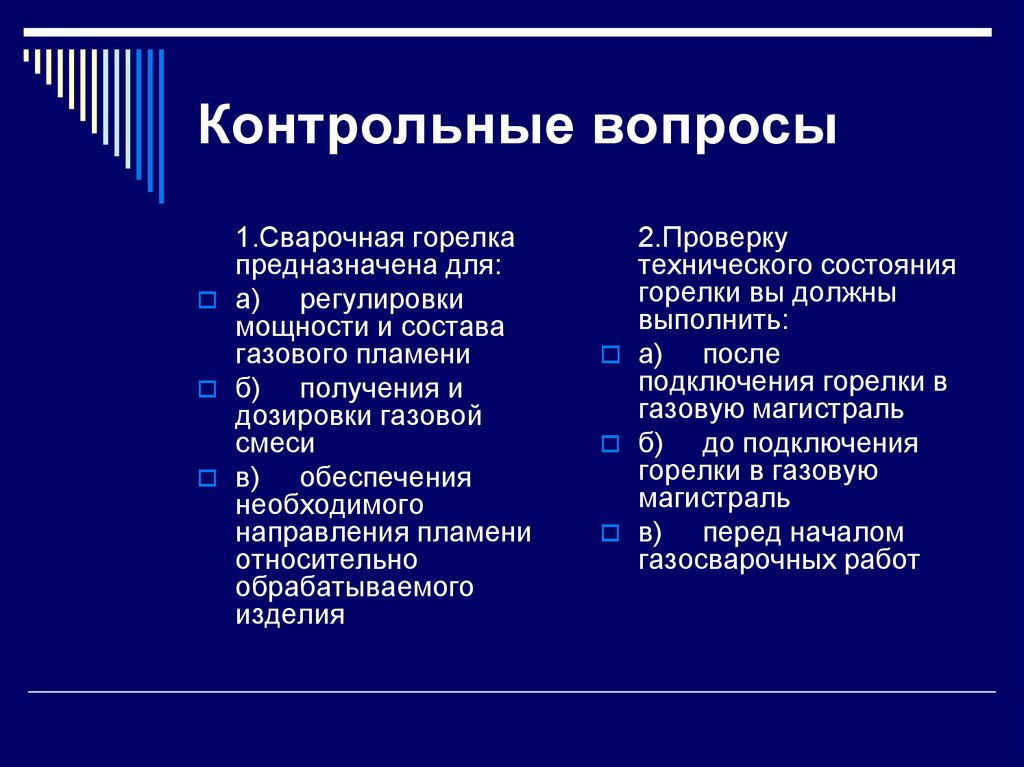

26. Контрольные вопросы

1.Сварочная горелка
предназначена для:
а)
регулировки
мощности и состава
газового пламени
б)
получения и
дозировки газовой
смеси
в)
обеспечения
необходимого
направления пламени
относительно
обрабатываемого
изделия
2.Проверку
технического состояния
горелки вы должны
выполнить:
а)
после
подключения горелки в
газовую магистраль
б)
до подключения
горелки в газовую
магистраль
в)
перед началом
газосварочных работ

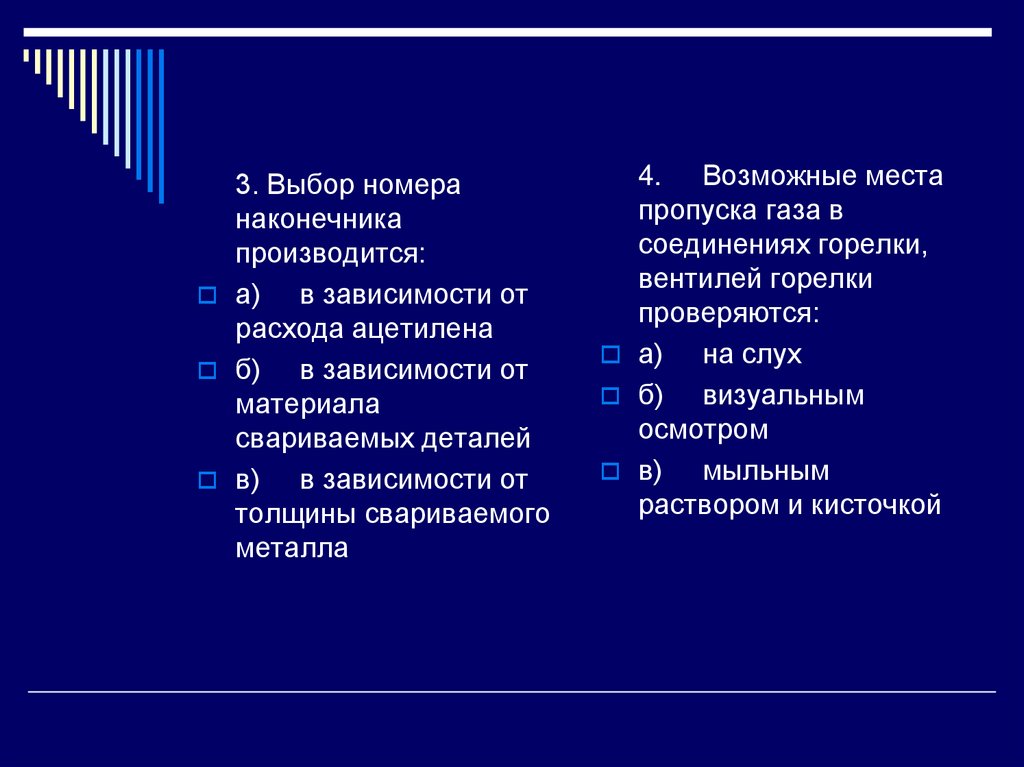

27.

3. Выбор номера
наконечника
производится:
а)
в зависимости от
расхода ацетилена
б)
в зависимости от
материала
свариваемых деталей
в)
в зависимости от
толщины свариваемого
металла
4. Возможные места
пропуска газа в
соединениях горелки,
вентилей горелки
проверяются:
а)
на слух
б)
визуальным
осмотром
в)
мыльным
раствором и кисточкой

28.

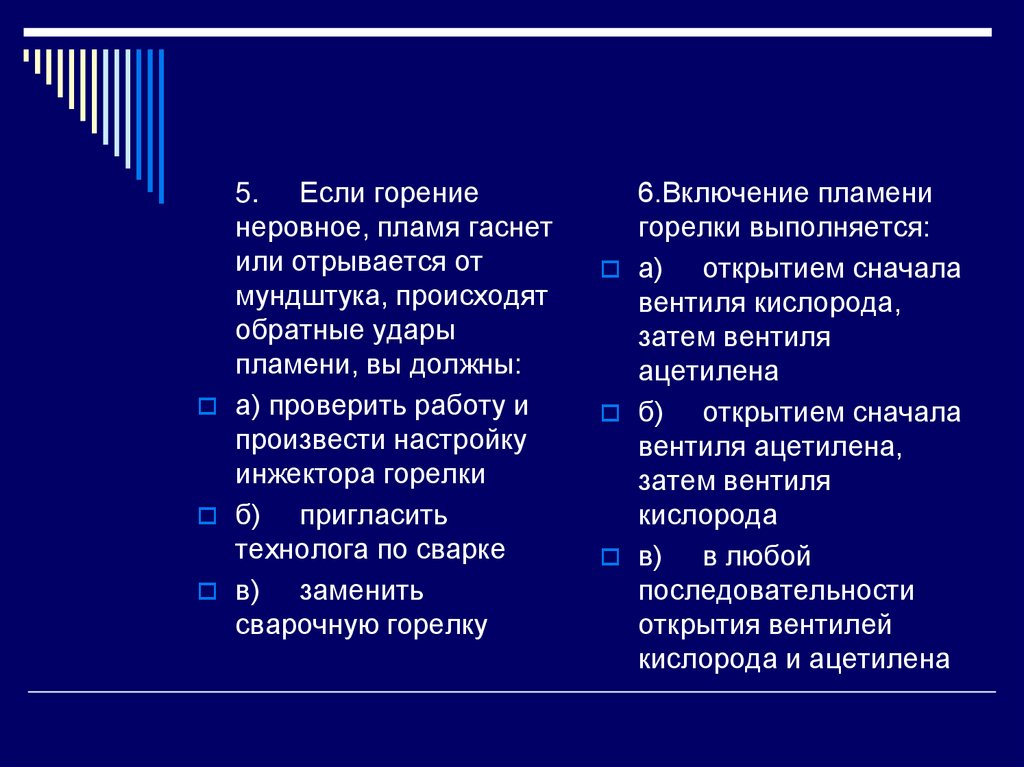

5. Если горение
неровное, пламя гаснет
или отрывается от
мундштука, происходят
обратные удары
пламени, вы должны:
а) проверить работу и
произвести настройку
инжектора горелки
б)
пригласить
технолога по сварке
в)
заменить
сварочную горелку
6.Включение пламени
горелки выполняется:
а)
открытием сначала
вентиля кислорода,
затем вентиля
ацетилена
б)
открытием сначала
вентиля ацетилена,
затем вентиля
кислорода
в)
в любой
последовательности
открытия вентилей
кислорода и ацетилена

29.

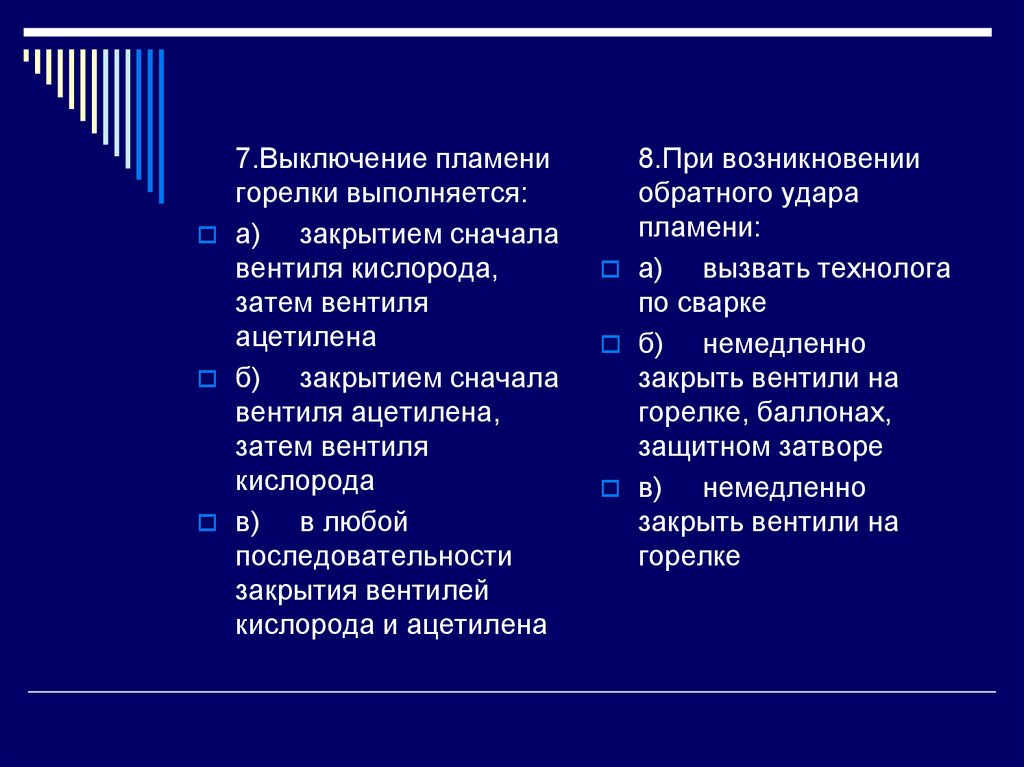

7.Выключение пламени
горелки выполняется:
а)
закрытием сначала
вентиля кислорода,
затем вентиля
ацетилена
б)
закрытием сначала
вентиля ацетилена,
затем вентиля
кислорода
в)
в любой
последовательности
закрытия вентилей
кислорода и ацетилена
8.При возникновении
обратного удара
пламени:
а)
вызвать технолога
по сварке
б)
немедленно
закрыть вентили на
горелке, баллонах,
защитном затворе
в)
немедленно
закрыть вентили на
горелке
