Организационная структура и вооружение мотострелковой роты на БМП (до отделения)

1.

ТОЛЬЯТТИНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ
Военный учебный центр

2.

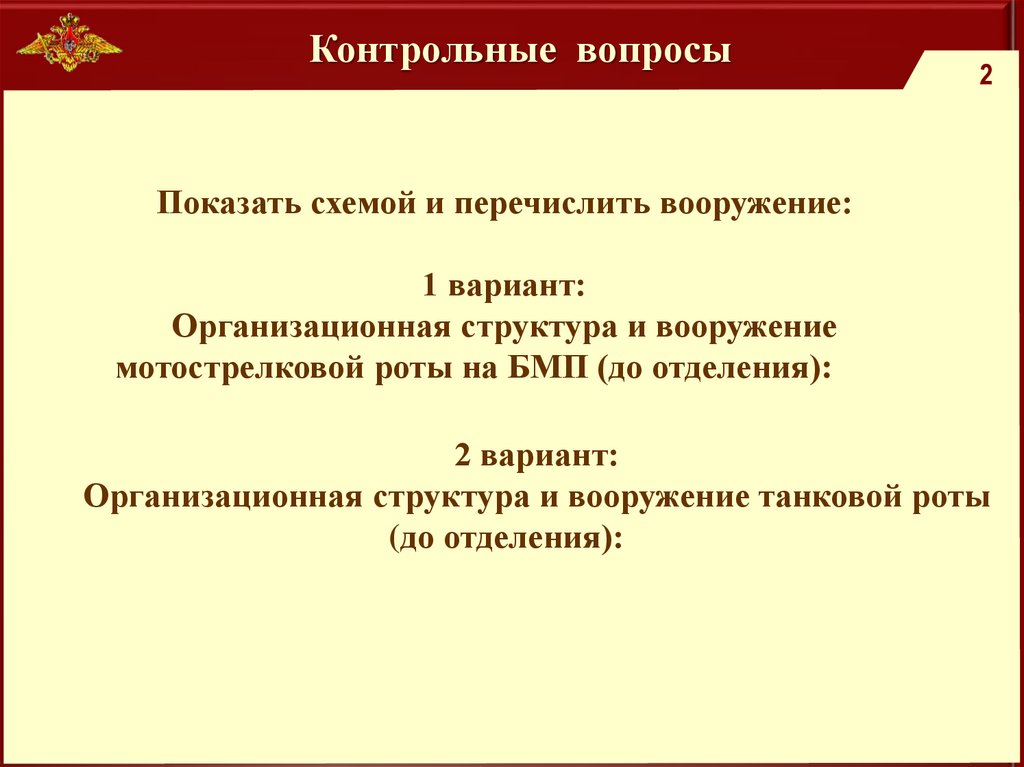

Контрольные вопросы
2
Показать схемой и перечислить вооружение:
1 вариант:
Организационная структура и вооружение
мотострелковой роты на БМП (до отделения):
2 вариант:
Организационная структура и вооружение танковой роты
(до отделения):

3.

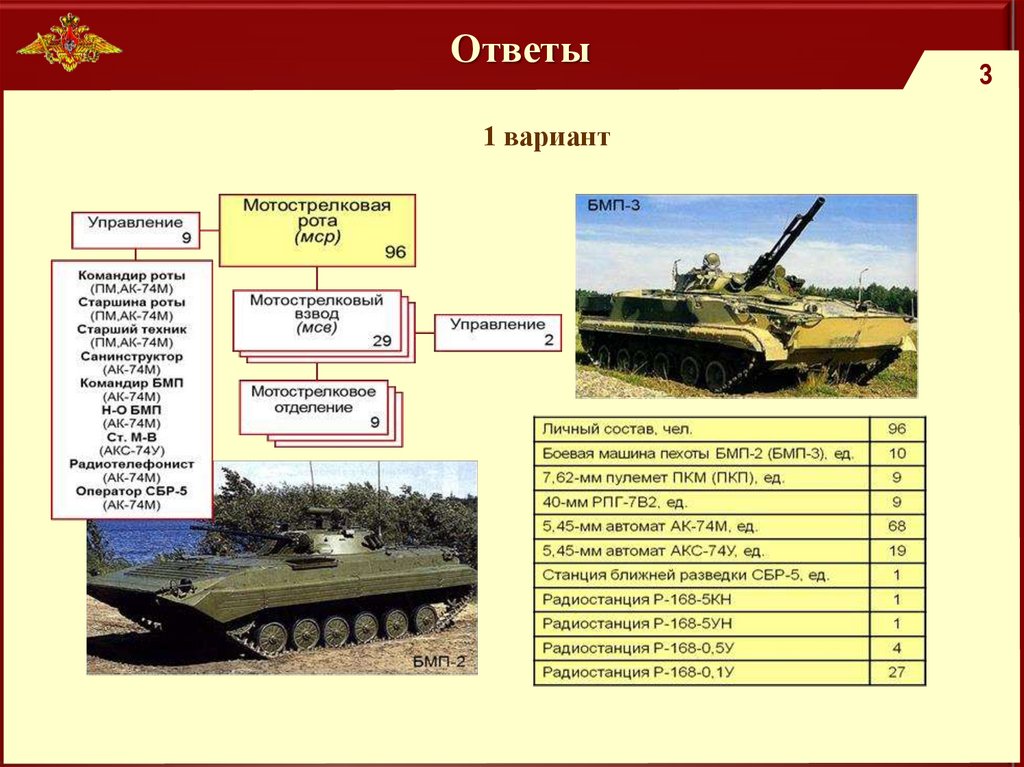

Ответы
1 вариант
3

4.

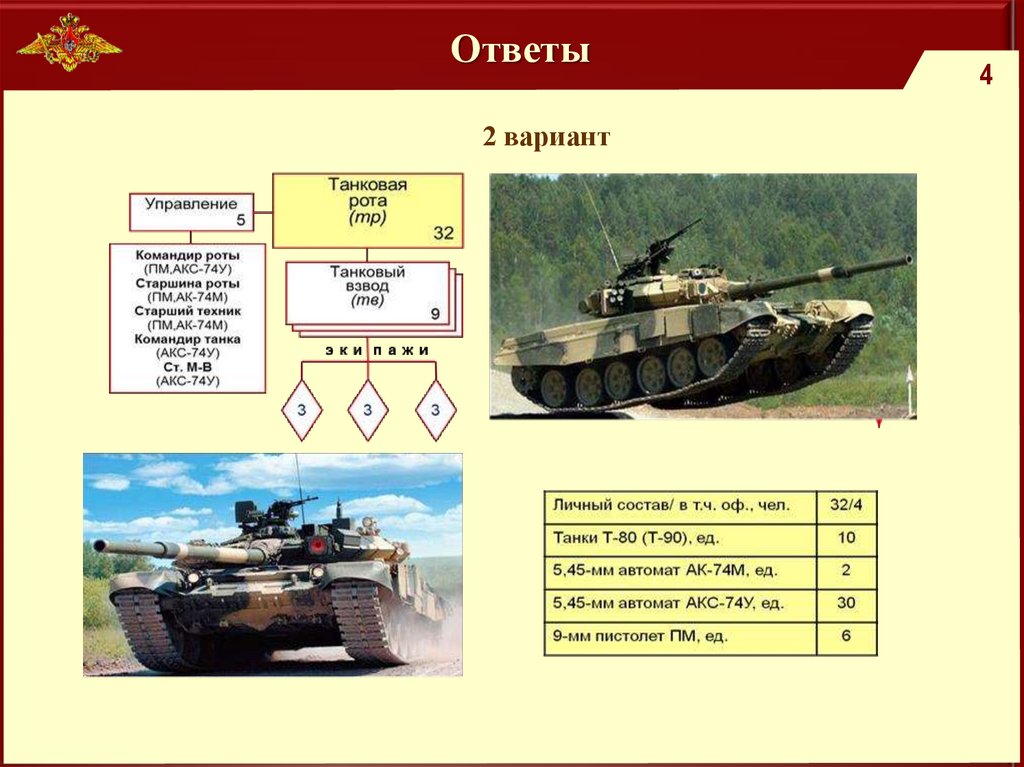

Ответы
2 вариант
4

5.

ТЕМА № 1.
Организация и боевое предназначение
подразделений родов войск Российской армии.
ЗАНЯТИЕ №2.
Организация и боевое предназначение
артиллерийских подразделений.

6.

ТОЛЬЯТТИНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ

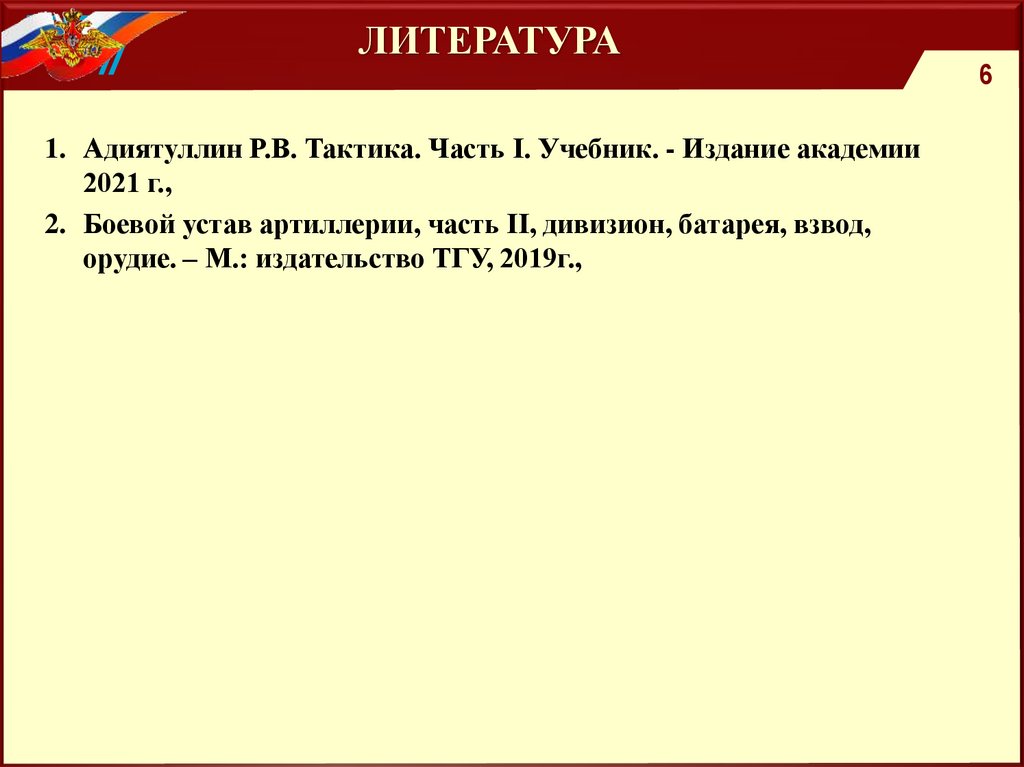

ЛИТЕРАТУРА
1. Адиятуллин Р.В. Тактика. Часть I. Учебник. - Издание академии
2021 г.,
2. Боевой устав артиллерии, часть II, дивизион, батарея, взвод,
орудие. – М.: издательство ТГУ, 2019г.,
6

7.

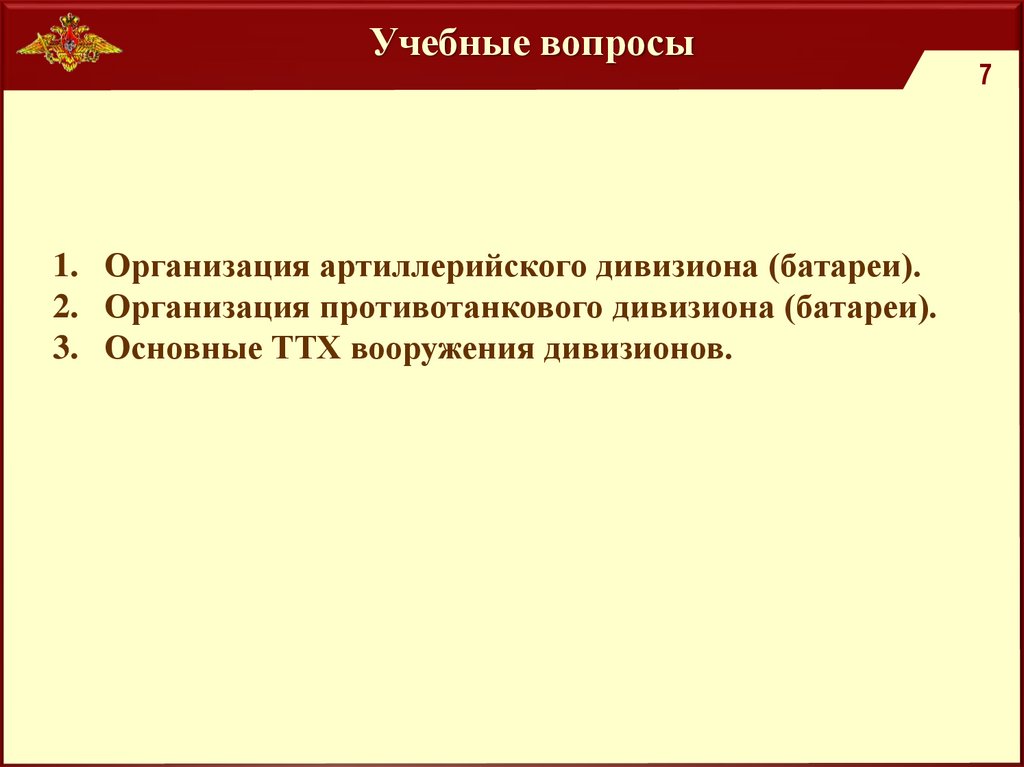

Учебные вопросы
1. Организация артиллерийского дивизиона (батареи).
2. Организация противотанкового дивизиона (батареи).
3. Основные ТТХ вооружения дивизионов.
7

8.

8

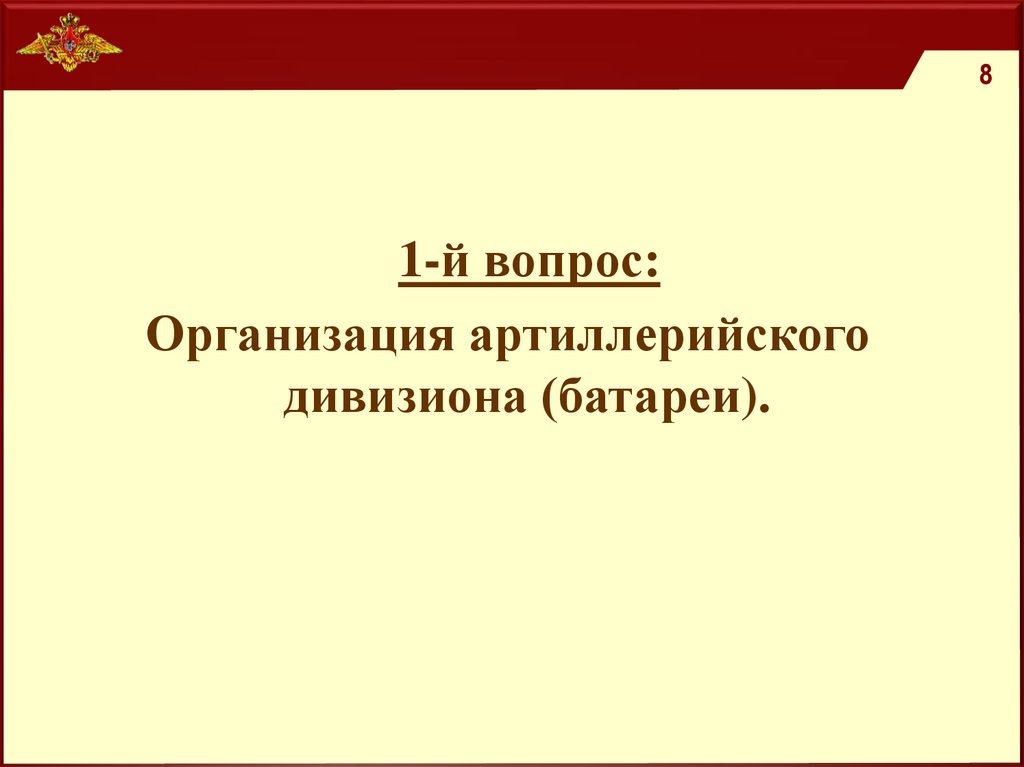

1-й вопрос:
Организация артиллерийского
дивизиона (батареи).

9.

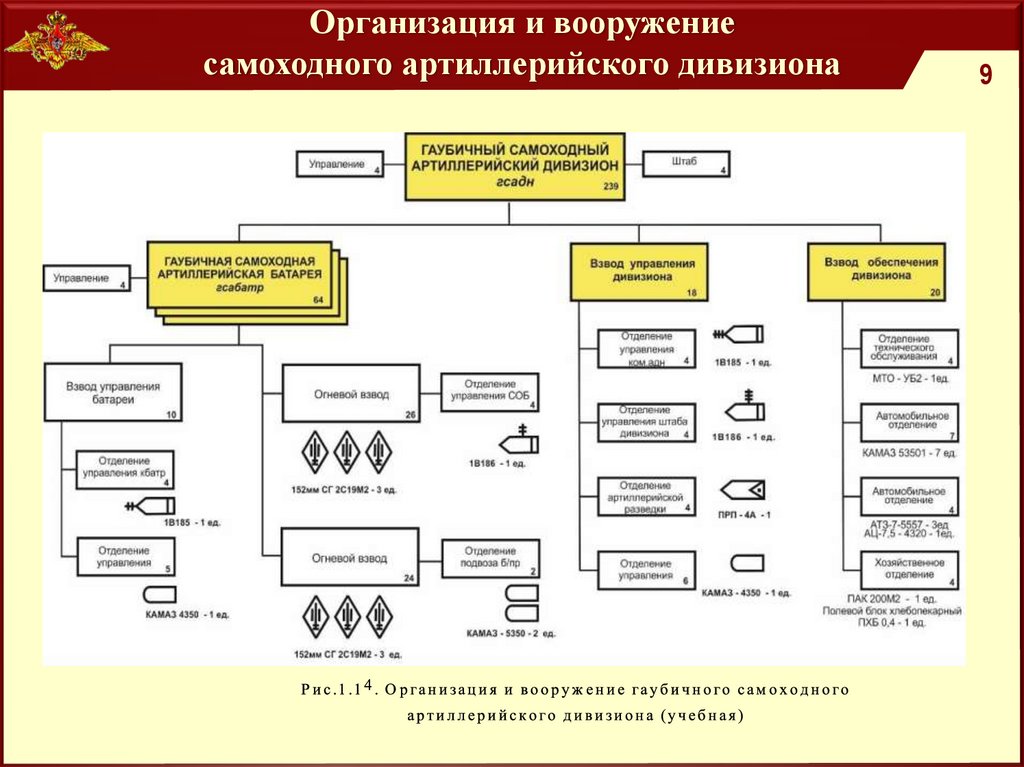

Организация и вооружение
самоходного артиллерийского дивизиона
9

10.

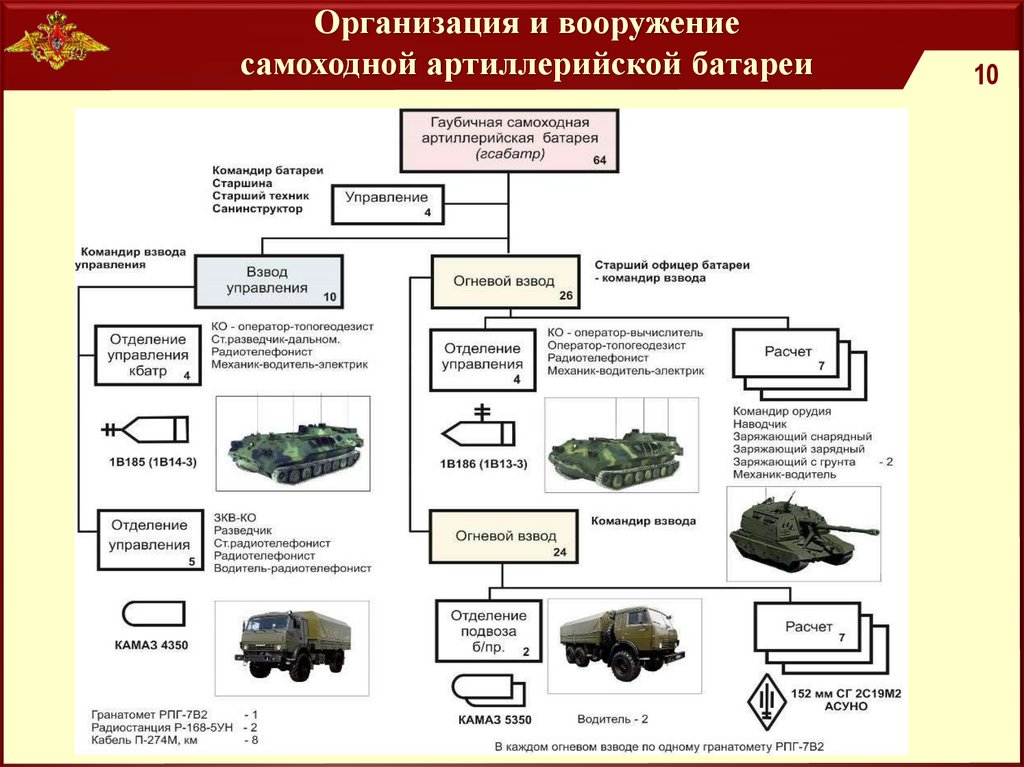

Организация и вооружение
самоходной артиллерийской батареи
10

11.

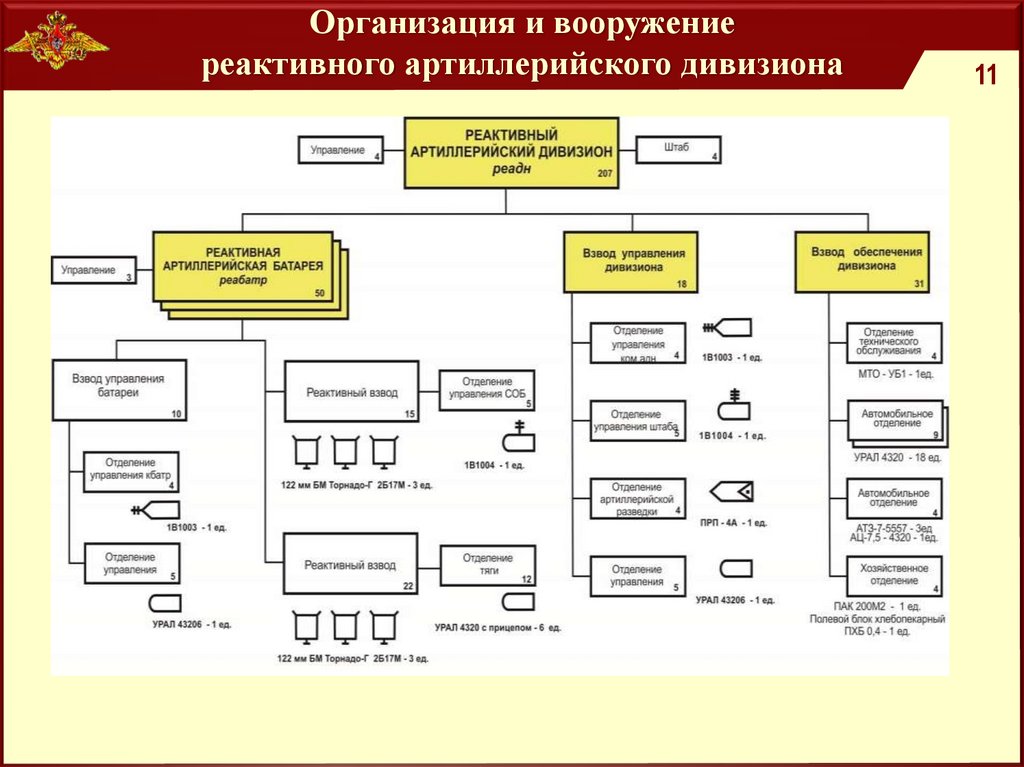

Организация и вооружение
реактивного артиллерийского дивизиона
11

12.

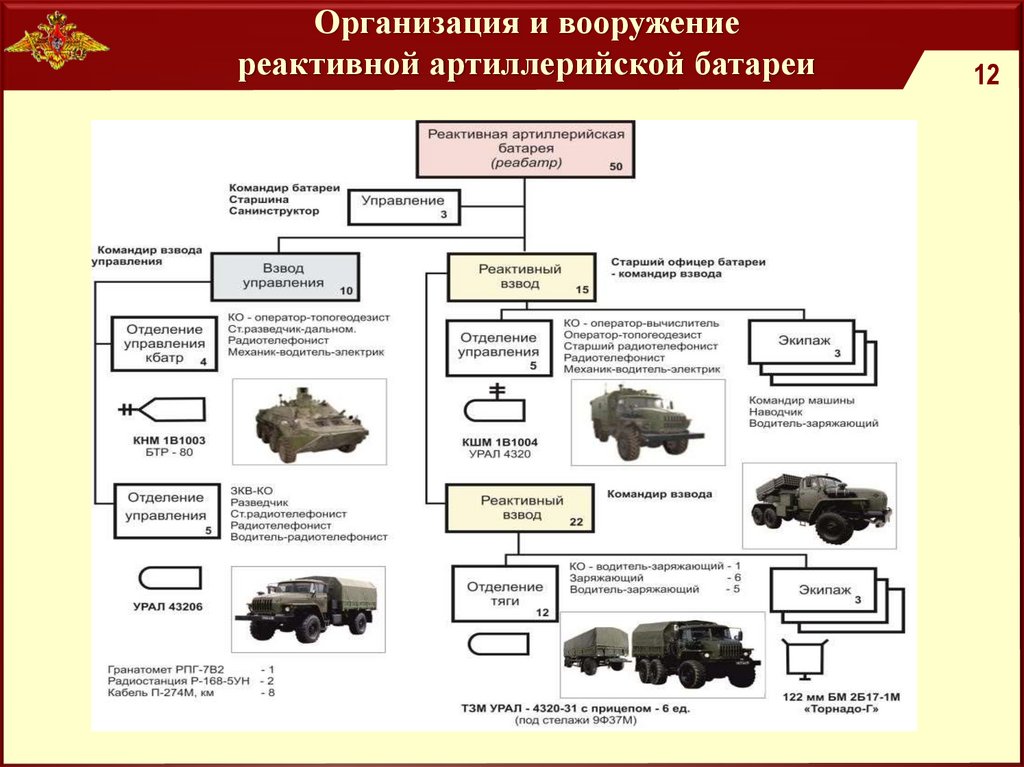

Организация и вооружение
реактивной артиллерийской батареи
12

13.

13

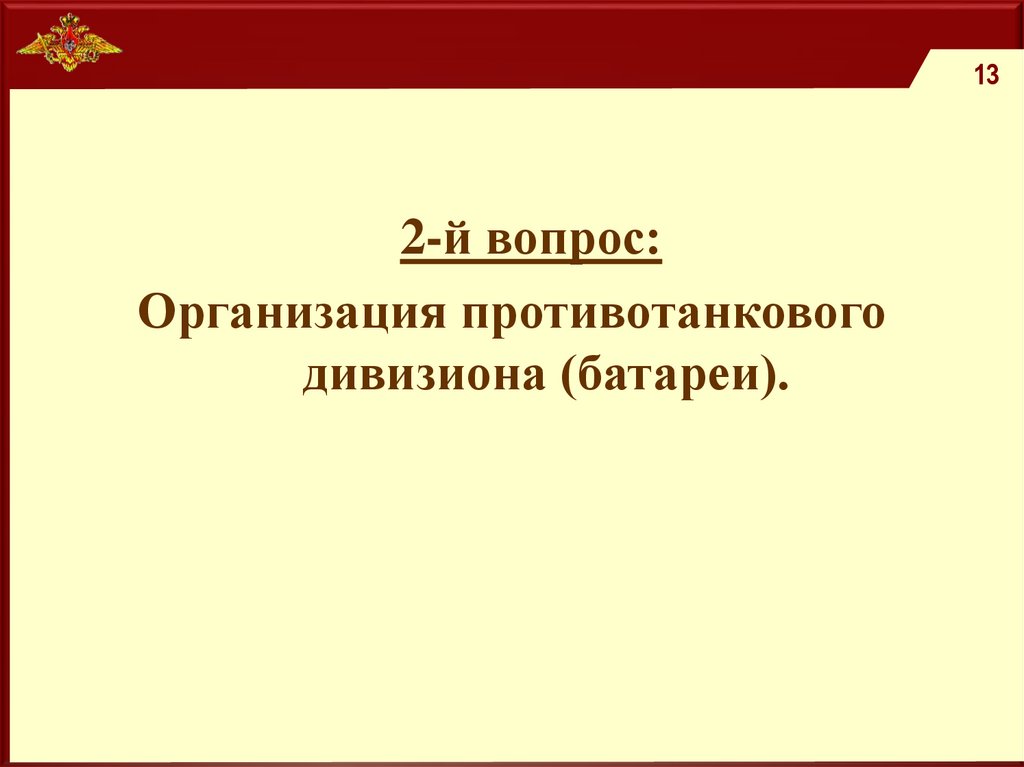

2-й вопрос:
Организация противотанкового
дивизиона (батареи).

14.

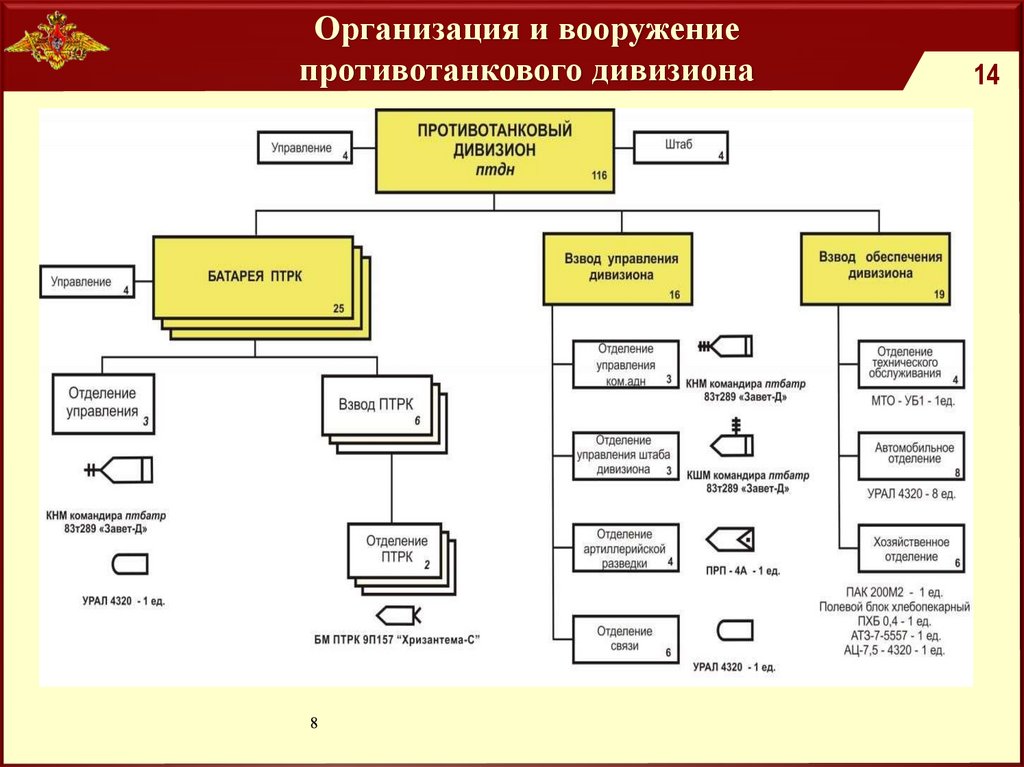

Организация и вооружение
противотанкового дивизиона
14

15.

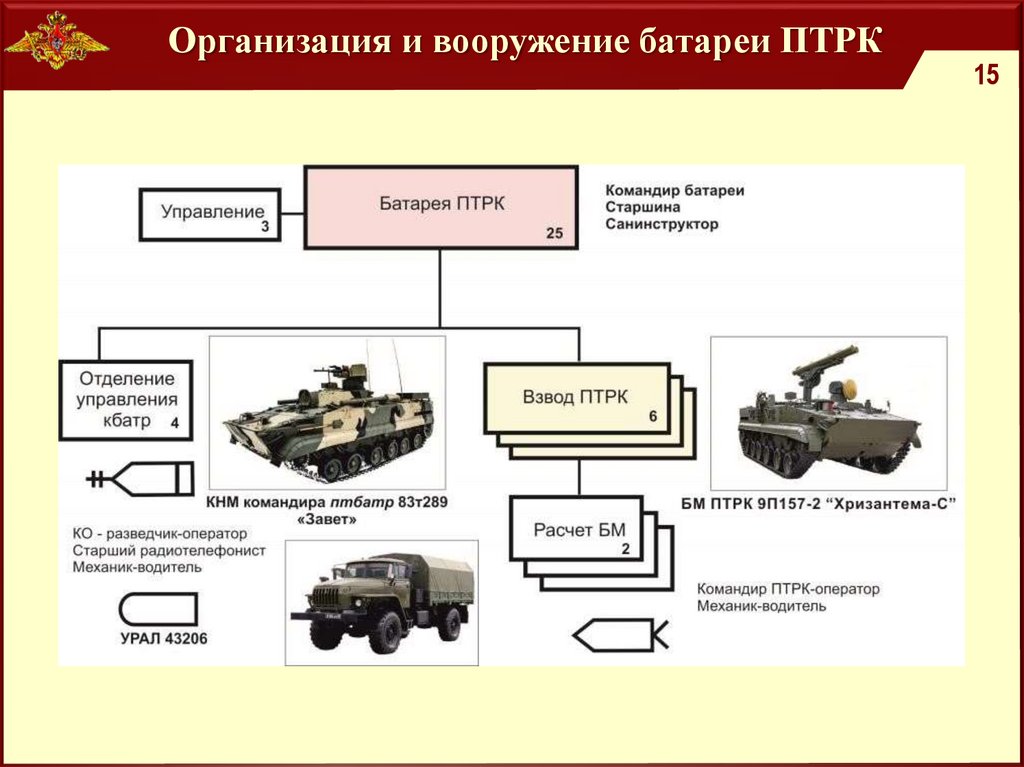

Организация и вооружение батареи ПТРК
15

16.

16
3-й вопрос:
Основные ТТХ вооружения дивизионов.

17.

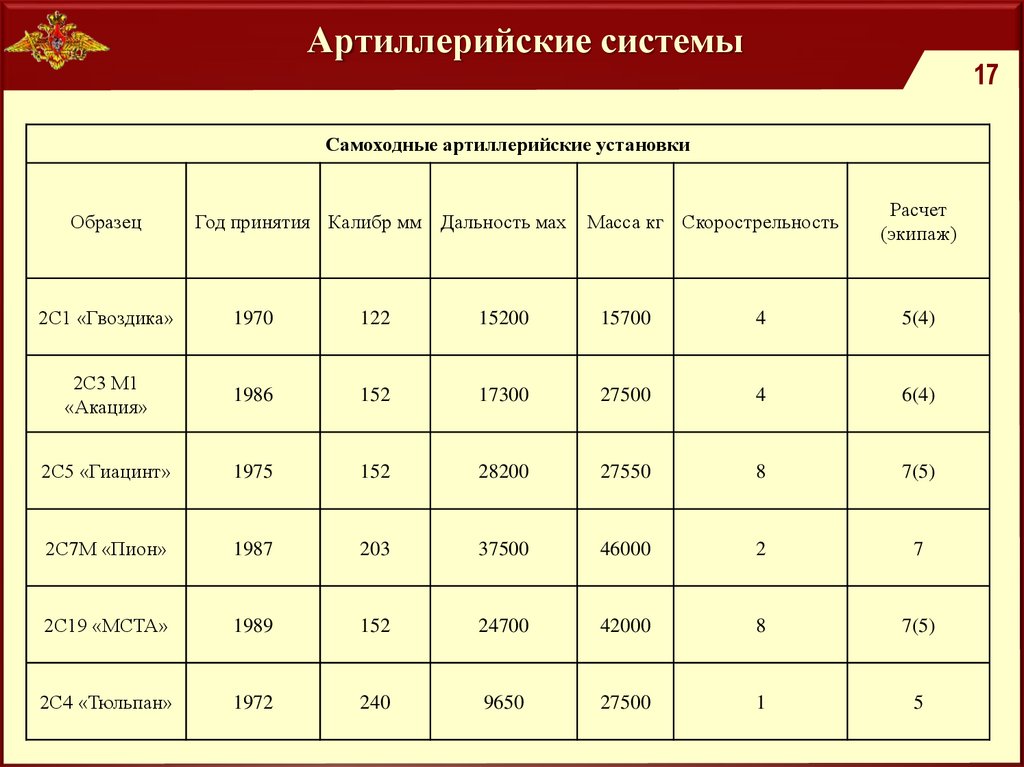

Артиллерийские системы
17
Самоходные артиллерийские установки
Образец
Год принятия Калибр мм Дальность мах
Масса кг Скорострельность
Расчет
(экипаж)
2С1 «Гвоздика»
1970
122
15200
15700
4
5(4)
2С3 М1
«Акация»
1986
152
17300
27500
4
6(4)
2С5 «Гиацинт»
1975
152
28200
27550
8
7(5)
2С7М «Пион»
1987
203
37500
46000
2
7
2С19 «МСТА»
1989
152
24700
42000
8
7(5)
2С4 «Тюльпан»
1972
240
9650
27500
1
5

18.

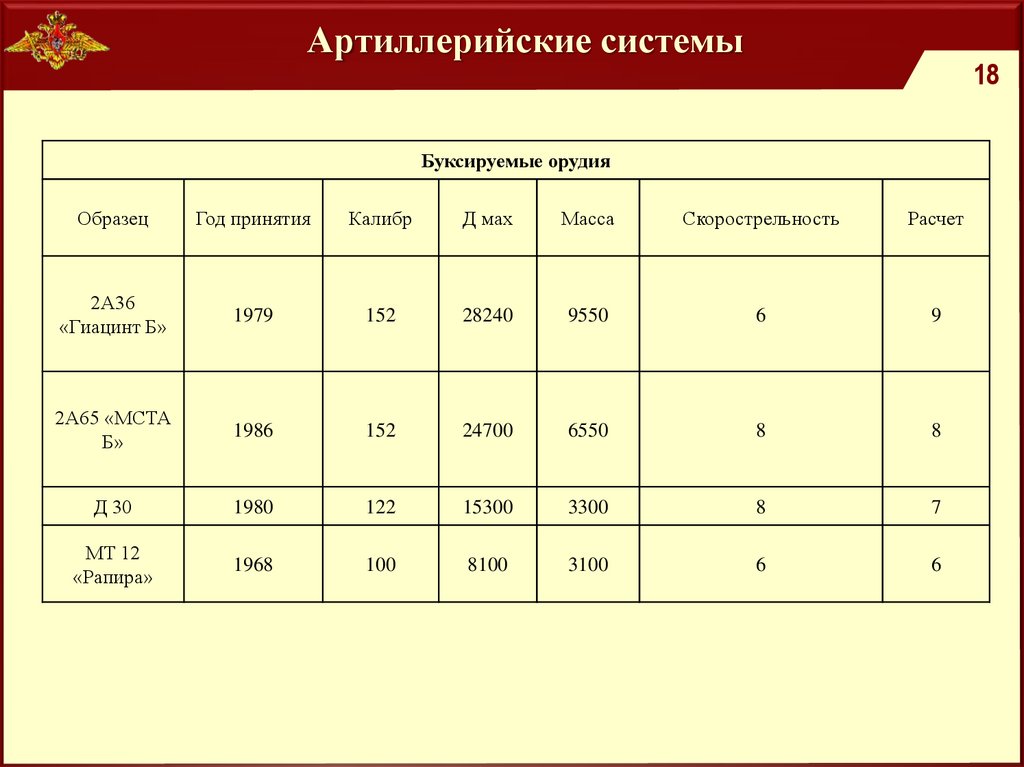

Артиллерийские системы
18
Буксируемые орудия
Образец
Год принятия
Калибр
Д мах
Масса
Скорострельность
Расчет
2А36
«Гиацинт Б»
1979
152
28240
9550
6
9
2А65 «МСТА
Б»
1986
152
24700
6550
8
8
Д 30
1980
122
15300
3300
8
7
МТ 12
«Рапира»
1968
100
8100
3100
6
6

19.

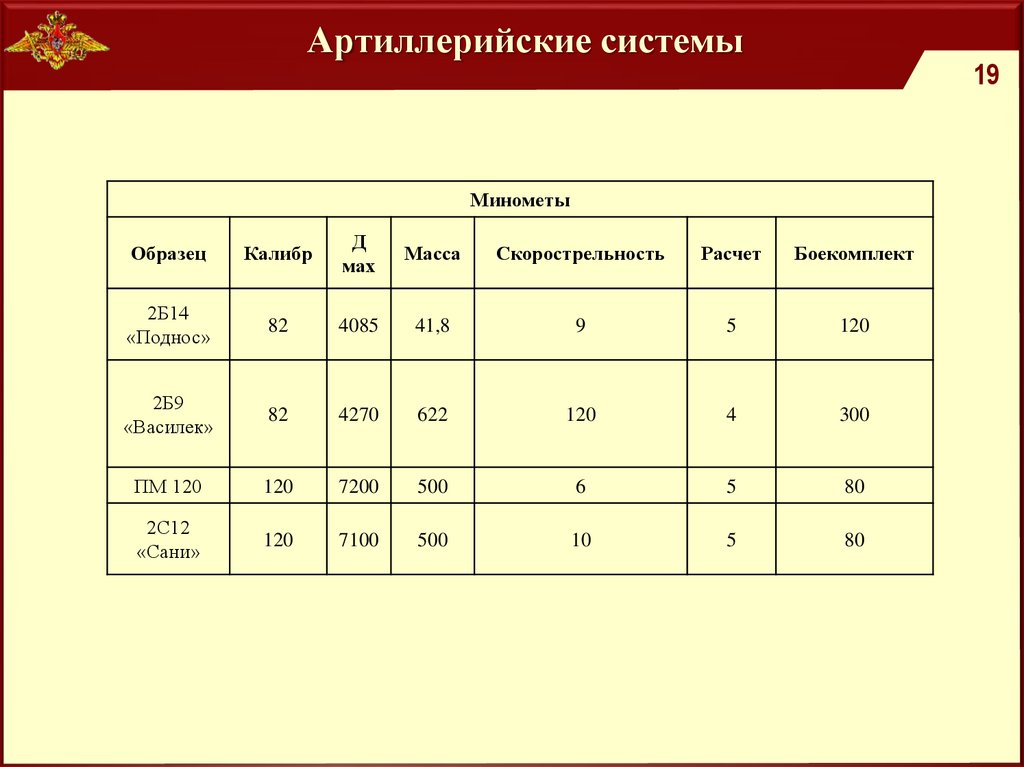

Артиллерийские системы
19
Минометы
Образец
Калибр
Д
мах
Масса
Скорострельность
Расчет
Боекомплект
2Б14
«Поднос»
82
4085
41,8
9
5
120
2Б9
«Василек»
82
4270
622
120
4
300
ПМ 120
120
7200
500
6
5
80
2С12
«Сани»
120
7100
500
10
5
80

20.

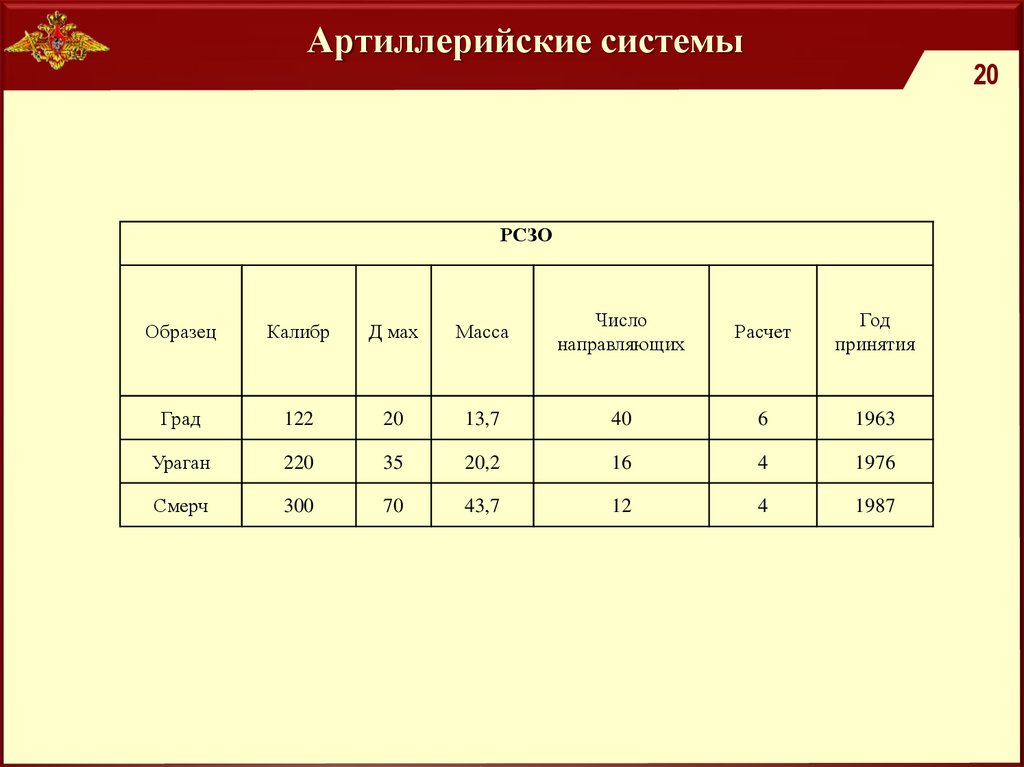

Артиллерийские системы
20
РСЗО
Образец
Калибр
Д мах
Масса
Число
направляющих
Расчет
Год
принятия
Град
122
20
13,7
40
6
1963
Ураган
220
35
20,2
16
4
1976
Смерч
300
70
43,7
12
4
1987

21.

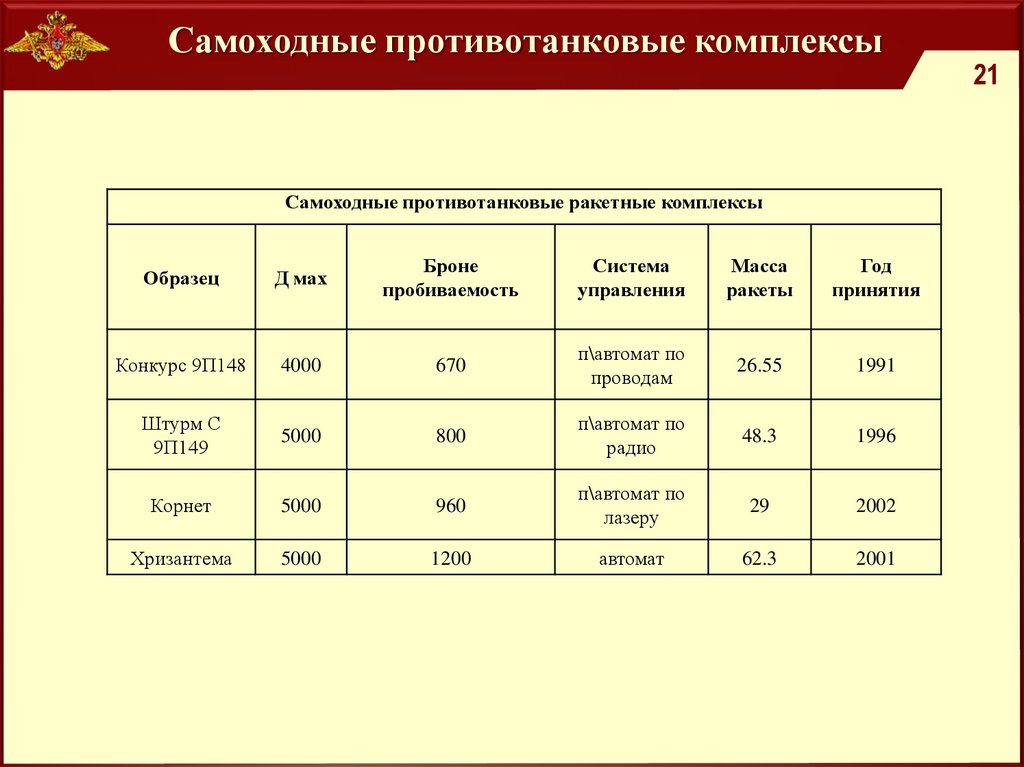

Самоходные противотанковые комплексы
Самоходные противотанковые ракетные комплексы
Образец
Д мах
Броне
пробиваемость
Система
управления
Масса
ракеты
Год
принятия
Конкурс 9П148
4000
670
п\автомат по
проводам
26.55
1991
Штурм С
9П149
5000
800
п\автомат по
радио
48.3
1996
Корнет
5000
960
п\автомат по
лазеру
29
2002
Хризантема
5000
1200
автомат
62.3
2001
21

22.

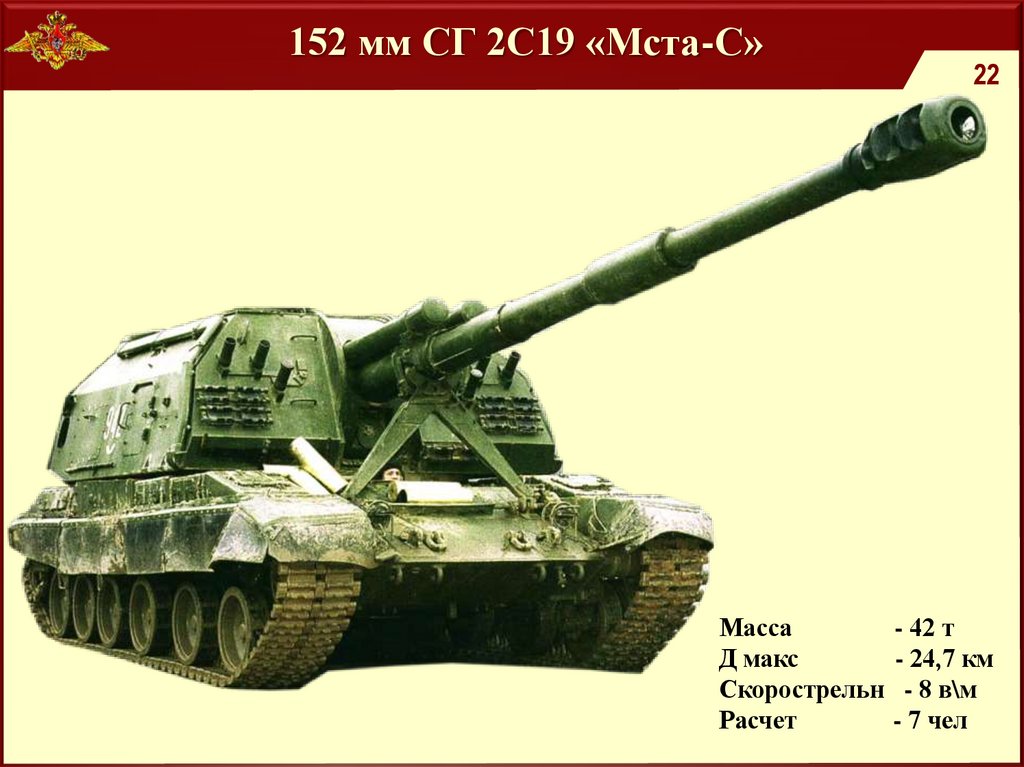

152 мм СГ 2С19 «Мста-С»
22
Масса
- 42 т
Д макс
- 24,7 км
Скорострельн - 8 в\м
Расчет
- 7 чел

23.

152 мм СП 2С5 «Гиацинт»
Масса
- 27,5 т
Д макс
- 28.2 км
Скорострельн - 8 в\м
Расчет
- 7 чел
23

24.

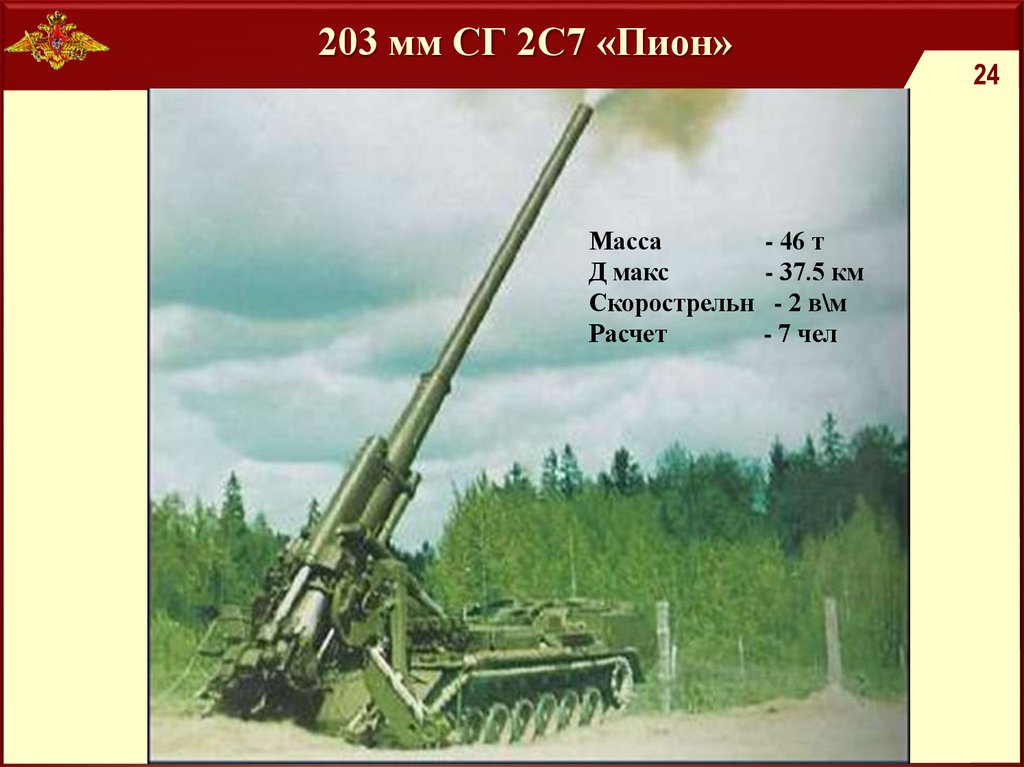

203 мм СГ 2С7 «Пион»
Масса
- 46 т
Д макс
- 37.5 км
Скорострельн - 2 в\м
Расчет
- 7 чел
24

25.

122 мм СГ 2С1 «Гвоздика»
Масса
- 15.7 т
Д макс
- 15.2 км
Скорострельн - 4 в\м
Расчет
- 5 чел
25

26.

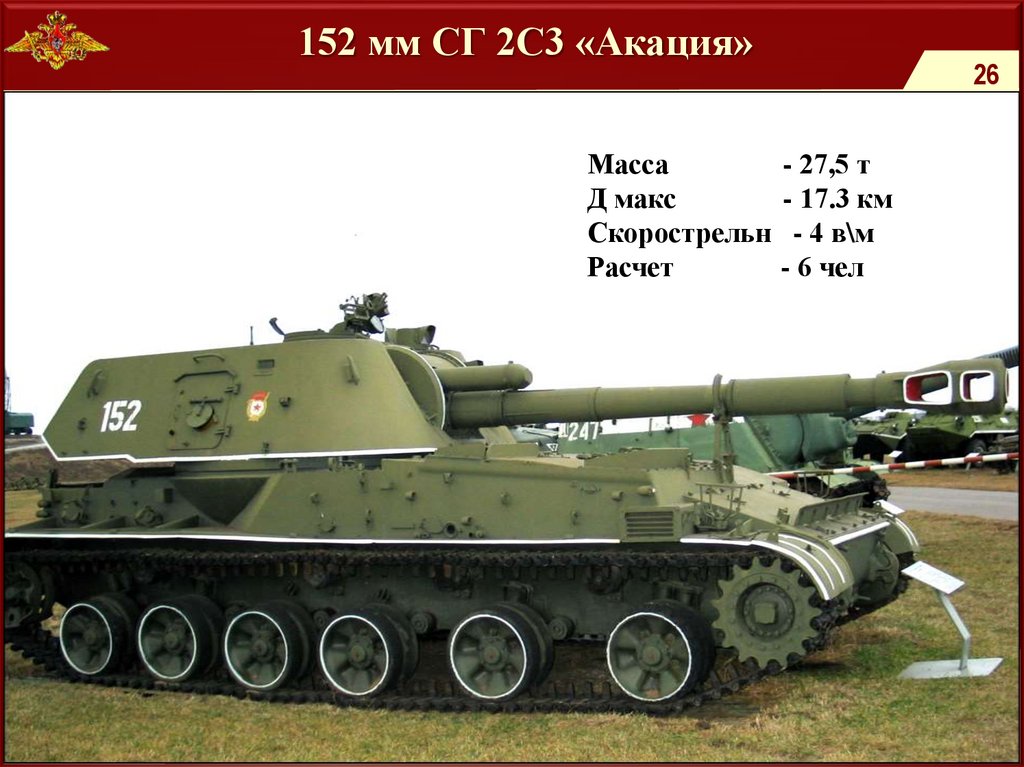

152 мм СГ 2С3 «Акация»
Масса
- 27,5 т
Д макс
- 17.3 км
Скорострельн - 4 в\м
Расчет
- 6 чел
26

27.

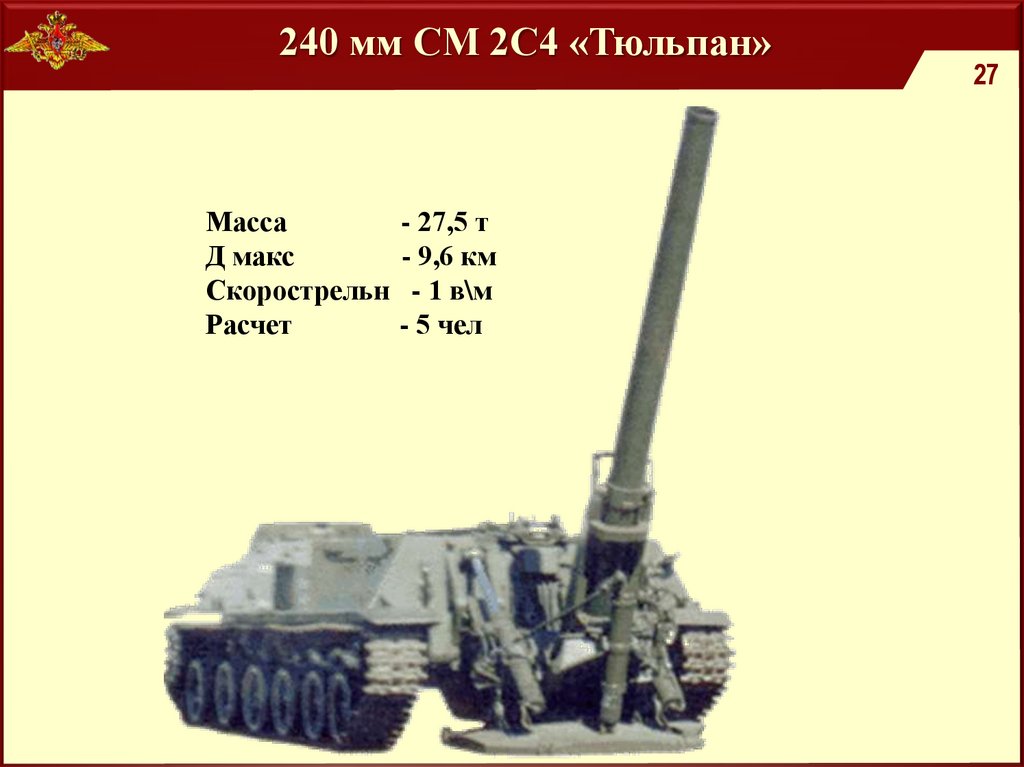

240 мм СМ 2С4 «Тюльпан»
Масса
- 27,5 т
Д макс
- 9,6 км
Скорострельн - 1 в\м
Расчет
- 5 чел
27

28.

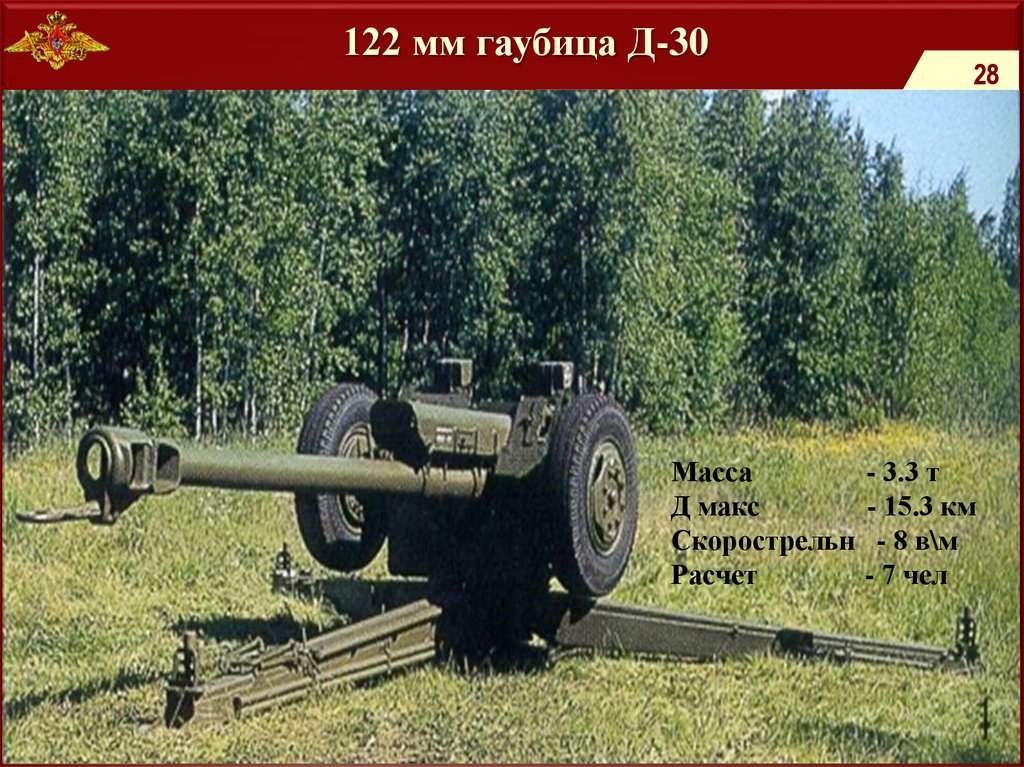

122 мм гаубица Д-30
28
Масса
- 3.3 т
Д макс
- 15.3 км
Скорострельн - 8 в\м
Расчет
- 7 чел

29.

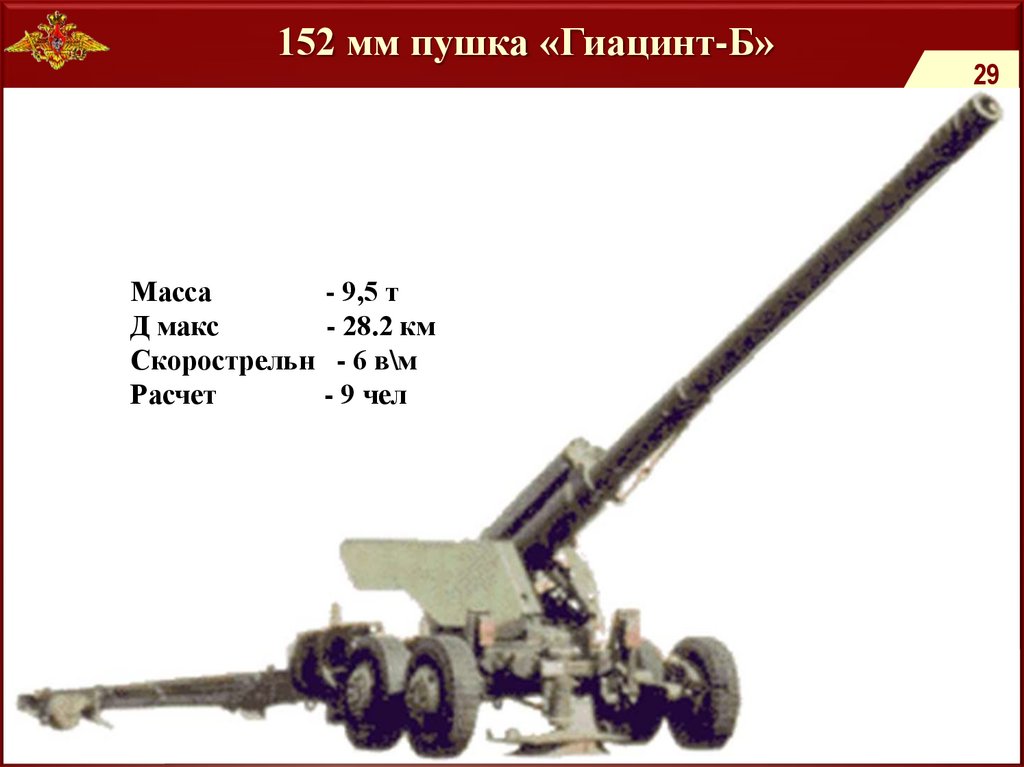

152 мм пушка «Гиацинт-Б»
Масса
- 9,5 т
Д макс
- 28.2 км
Скорострельн - 6 в\м
Расчет
- 9 чел
29

30.

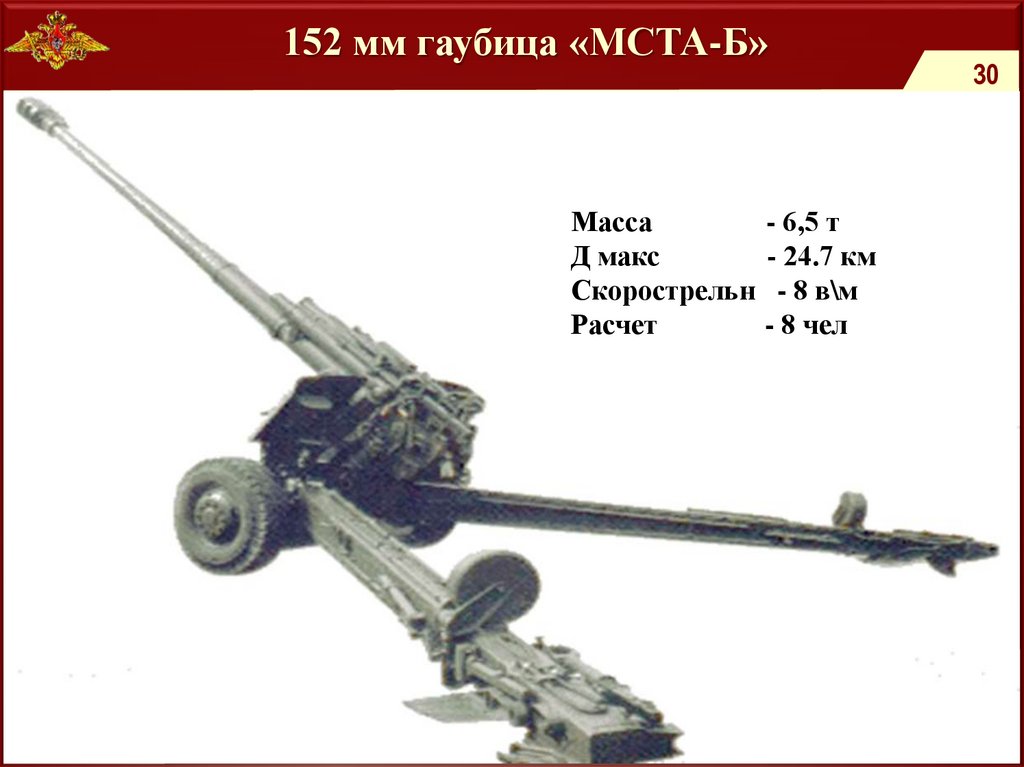

152 мм гаубица «МСТА-Б»
Масса
- 6,5 т
Д макс
- 24.7 км
Скорострельн - 8 в\м
Расчет
- 8 чел
30

31.

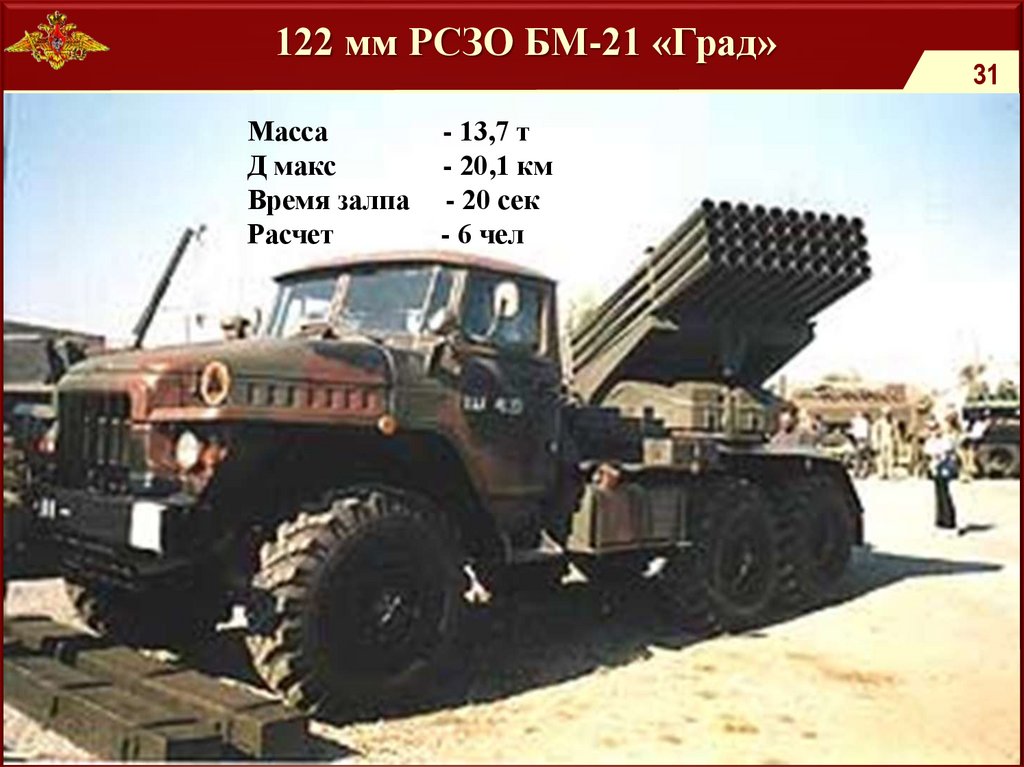

122 мм РСЗО БМ-21 «Град»
Масса
Д макс
Время залпа
Расчет
- 13,7 т
- 20,1 км
- 20 сек
- 6 чел
31

32.

220 мм РСЗО «Ураган»
Калибр
- 220 мм
Д макс
- 35 км
Масса
- 20.2 т
Число напр. - 16
Расчет
- 4 чел
32

33.

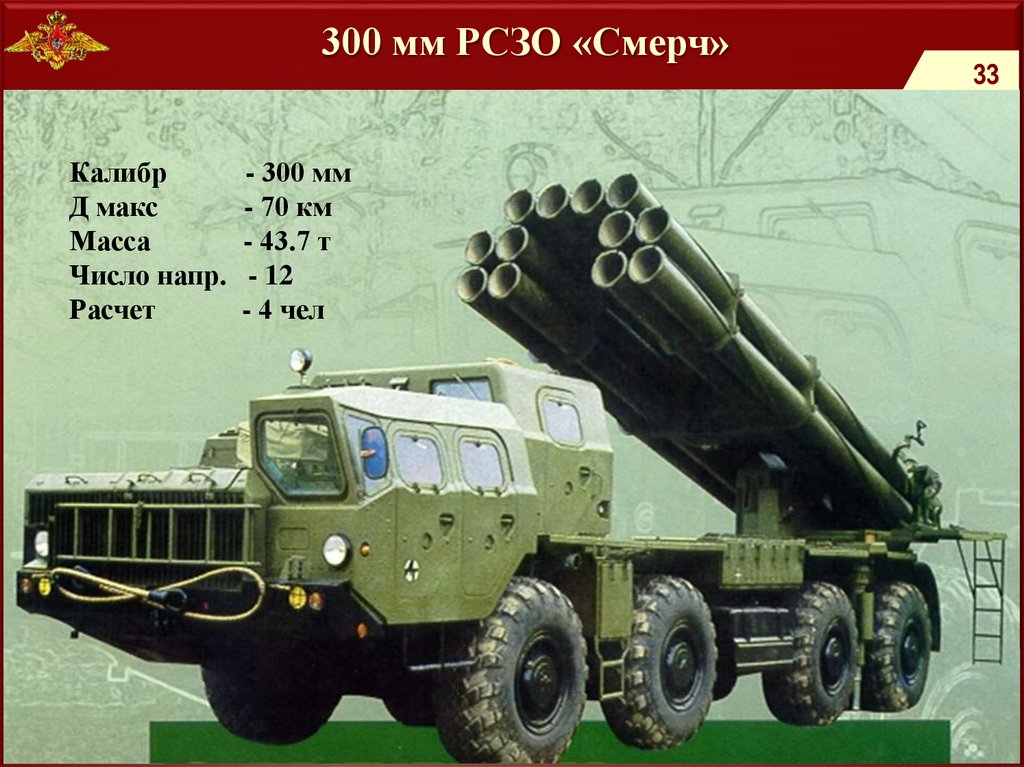

300 мм РСЗО «Смерч»
Калибр
- 300 мм
Д макс
- 70 км
Масса
- 43.7 т
Число напр. - 12
Расчет
- 4 чел
33

34.

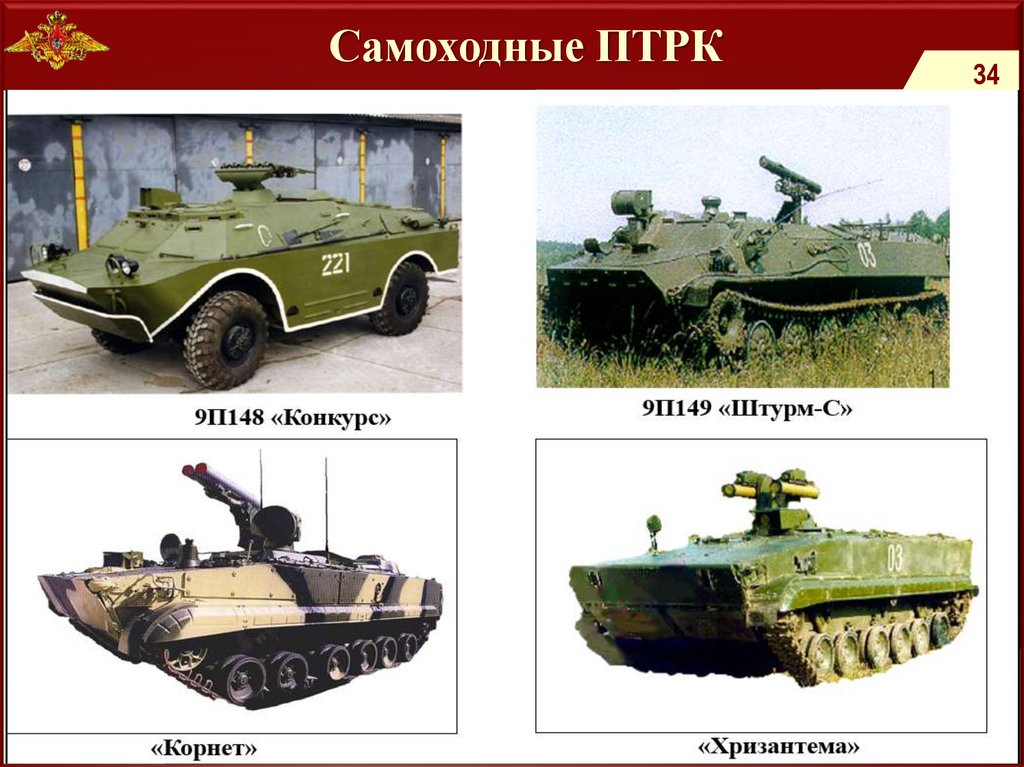

Самоходные ПТРК
34

35.

100 мм ПТП МТ-12 «Рапира»
Масса
- 3,1 т
Д макс
- 8,1 км
Скорострельн - 6 в\м
Расчет
- 6 чел
35

36.

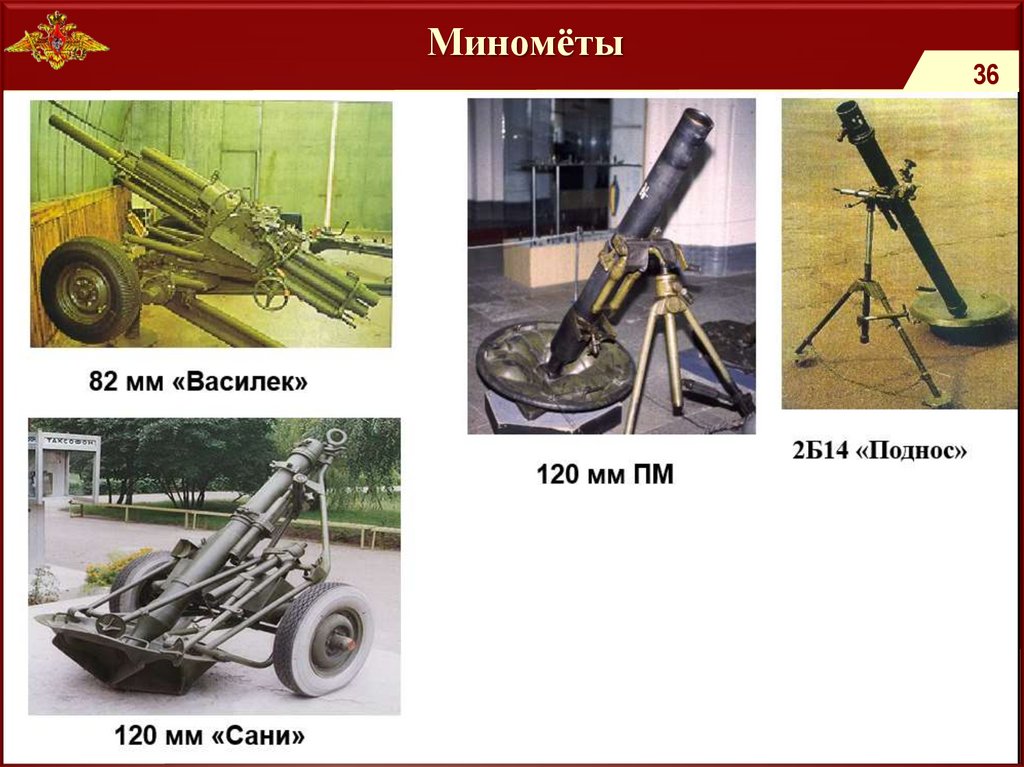

Миномёты
36

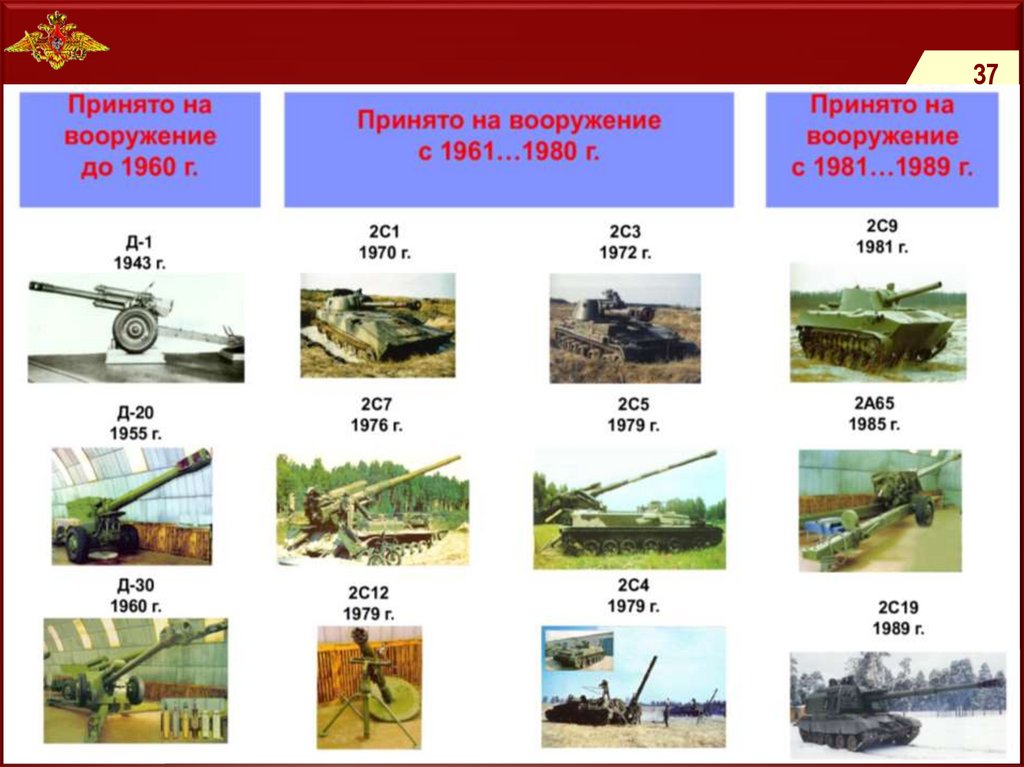

37.

37

38.

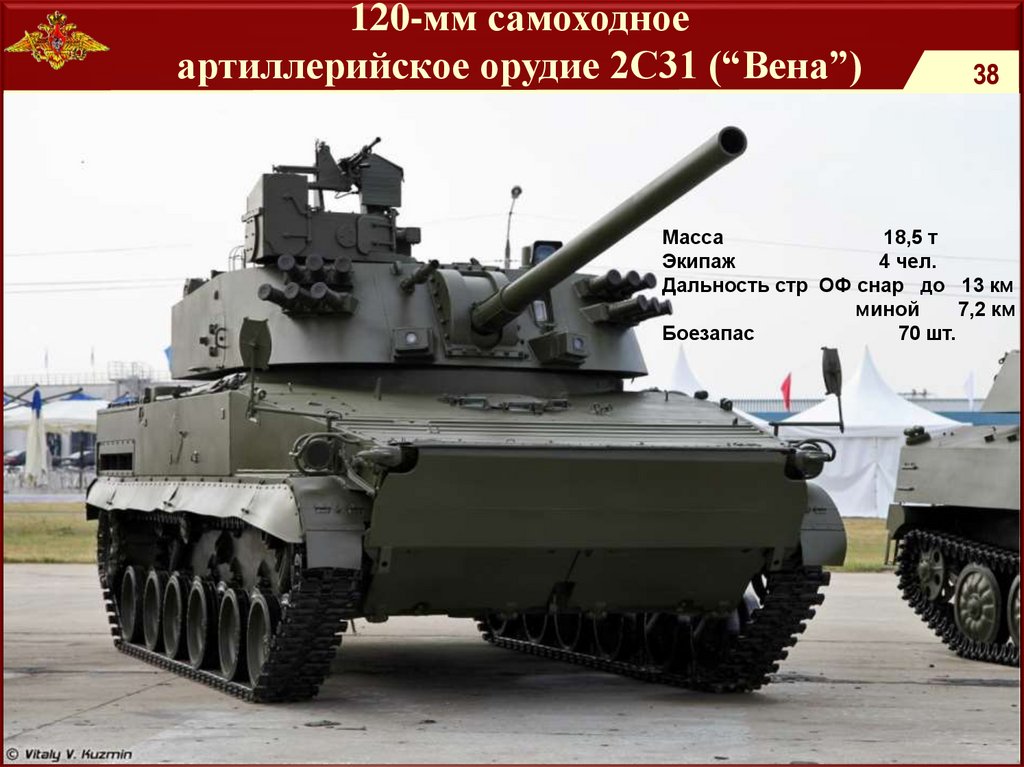

120-мм самоходное
артиллерийское орудие 2С31 (“Вена”)
38
Масса
18,5 т
Экипаж
4 чел.
Дальность стр ОФ снар до 13 км
миной
7,2 км
Боезапас
70 шт.

39.

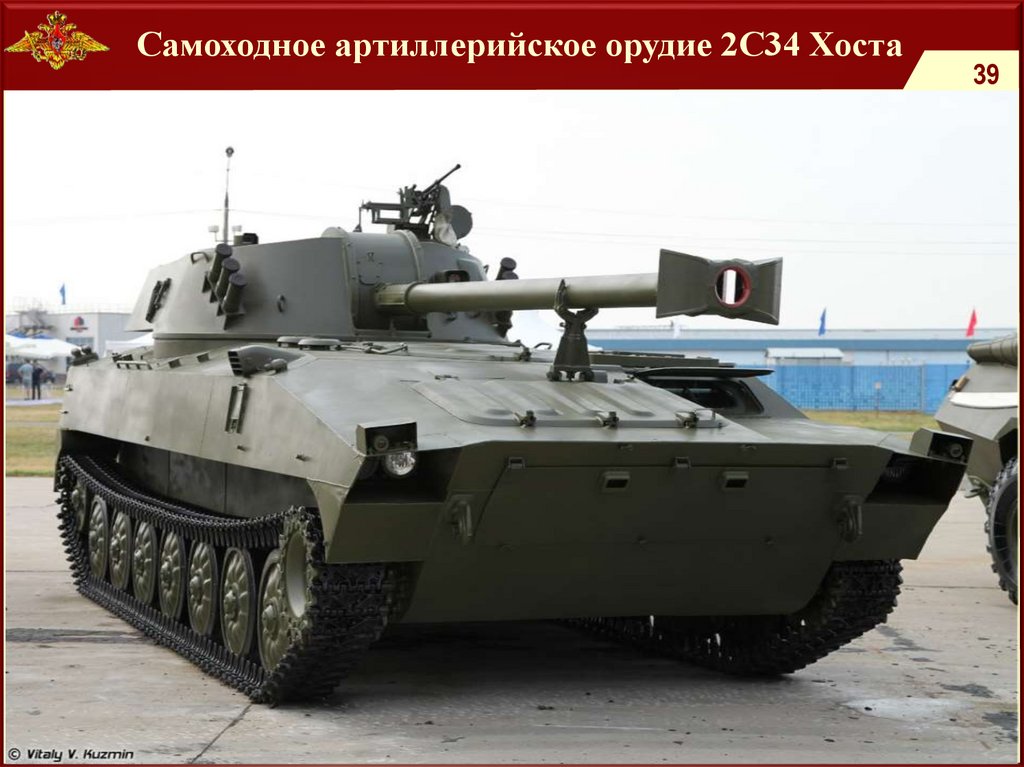

Самоходное артиллерийское орудие 2С34 Хоста
39

40.

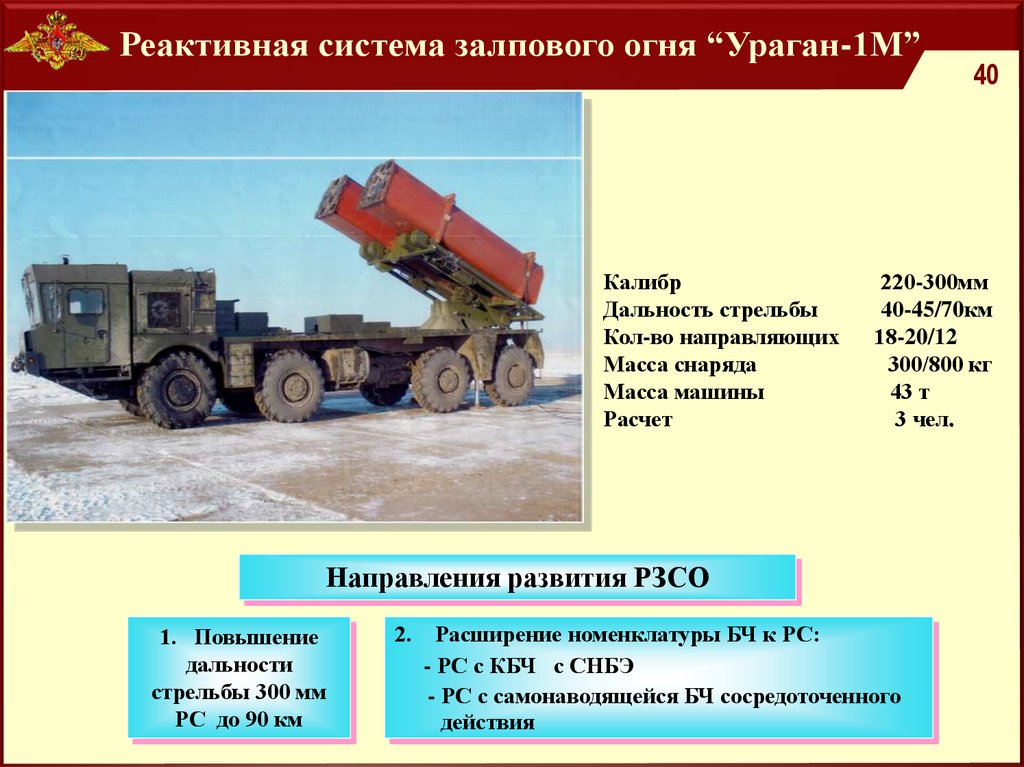

Реактивная система залпового огня “Ураган-1М”
Калибр
Дальность стрельбы
Кол-во направляющих
Масса снаряда
Масса машины
Расчет
220-300мм
40-45/70км
18-20/12
300/800 кг
43 т
3 чел.
Направления развития РЗСО
1. Повышение
дальности
стрельбы 300 мм
РС до 90 км
40
2. Расширение номенклатуры БЧ к РС:
- РС с КБЧ с СНБЭ
- РС с самонаводящейся БЧ сосредоточенного
действия

41.

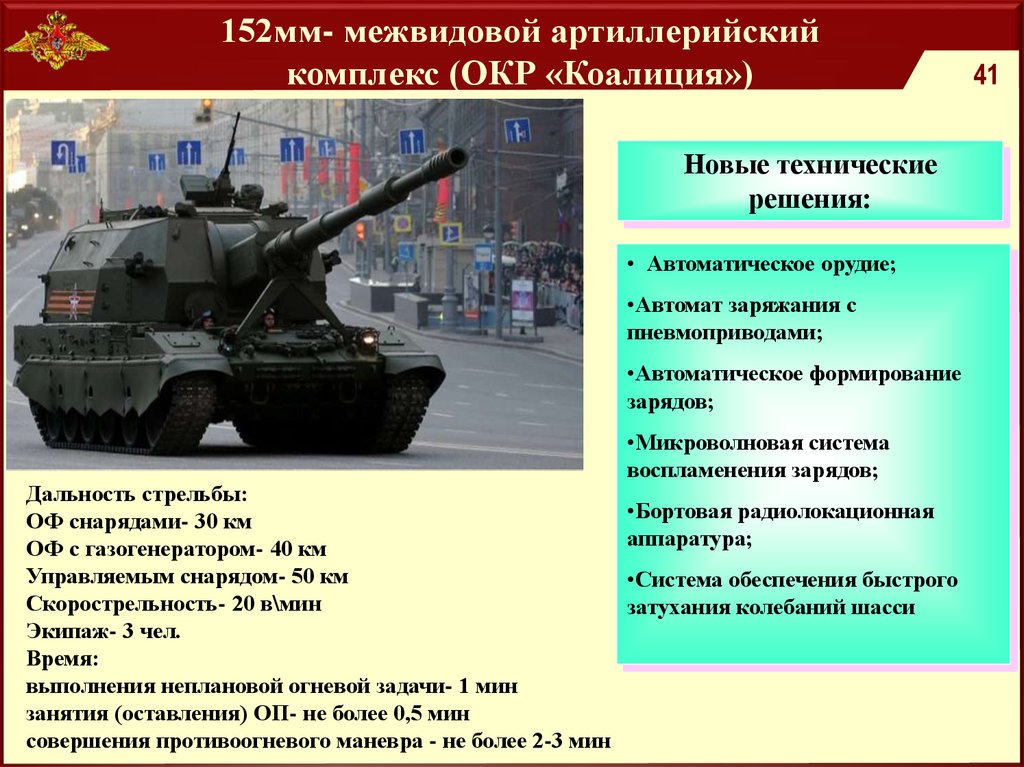

152мм- межвидовой артиллерийский
комплекс (ОКР «Коалиция»)
Новые технические
решения:
• Автоматическое орудие;
•Автомат заряжания с
пневмоприводами;
•Автоматическое формирование
зарядов;
Дальность стрельбы:
ОФ снарядами- 30 км
ОФ с газогенератором- 40 км
Управляемым снарядом- 50 км
Скорострельность- 20 в\мин
Экипаж- 3 чел.
Время:
выполнения неплановой огневой задачи- 1 мин
занятия (оставления) ОП- не более 0,5 мин
совершения противоогневого маневра - не более 2-3 мин
•Микроволновая система
воспламенения зарядов;
•Бортовая радиолокационная
аппаратура;
•Система обеспечения быстрого
затухания колебаний шасси
41

42.

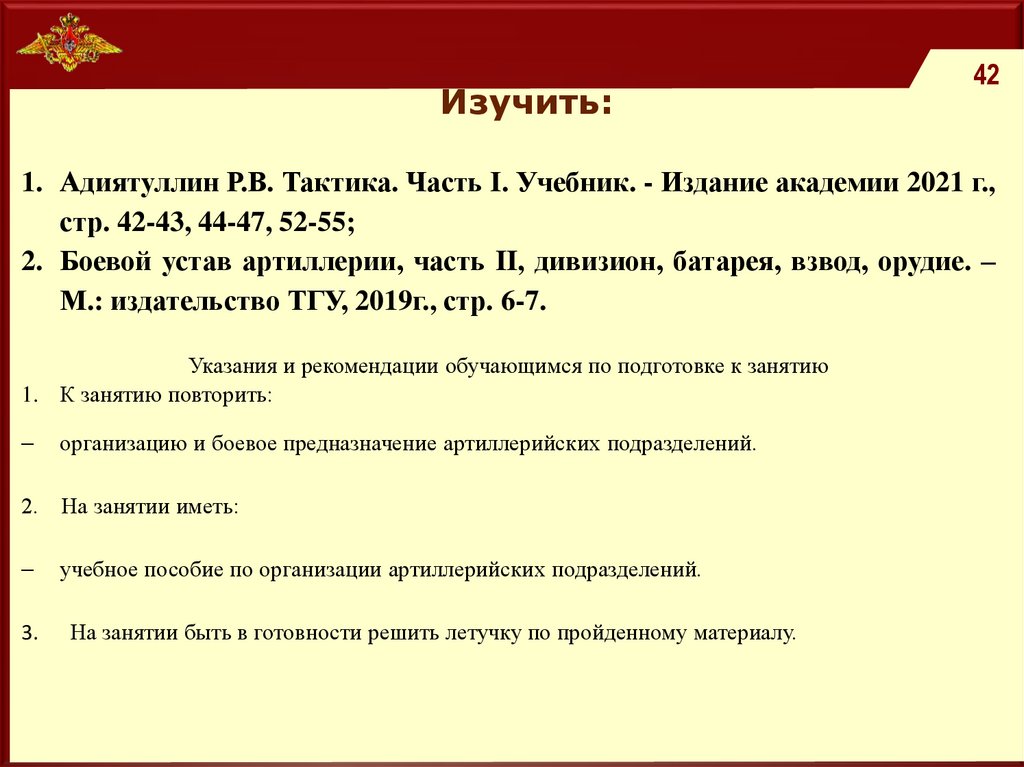

Изучить:
42
1. Адиятуллин Р.В. Тактика. Часть I. Учебник. - Издание академии 2021 г.,
стр. 42-43, 44-47, 52-55;
2. Боевой устав артиллерии, часть II, дивизион, батарея, взвод, орудие. –
М.: издательство ТГУ, 2019г., стр. 6-7.
Указания и рекомендации обучающимся по подготовке к занятию
1. К занятию повторить:
организацию и боевое предназначение артиллерийских подразделений.
2. На занятии иметь:
учебное пособие по организации артиллерийских подразделений.
3.
На занятии быть в готовности решить летучку по пройденному материалу.
