Метрология, стандартизация и сертификация. Основы нормирования параметров точности

1.

Метрология, стандартизация и сертификация
Основы нормирования параметров точности

2.

СЕВЕРО-ВОСТОЧНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ ИМ. М.К. АММОСОВА

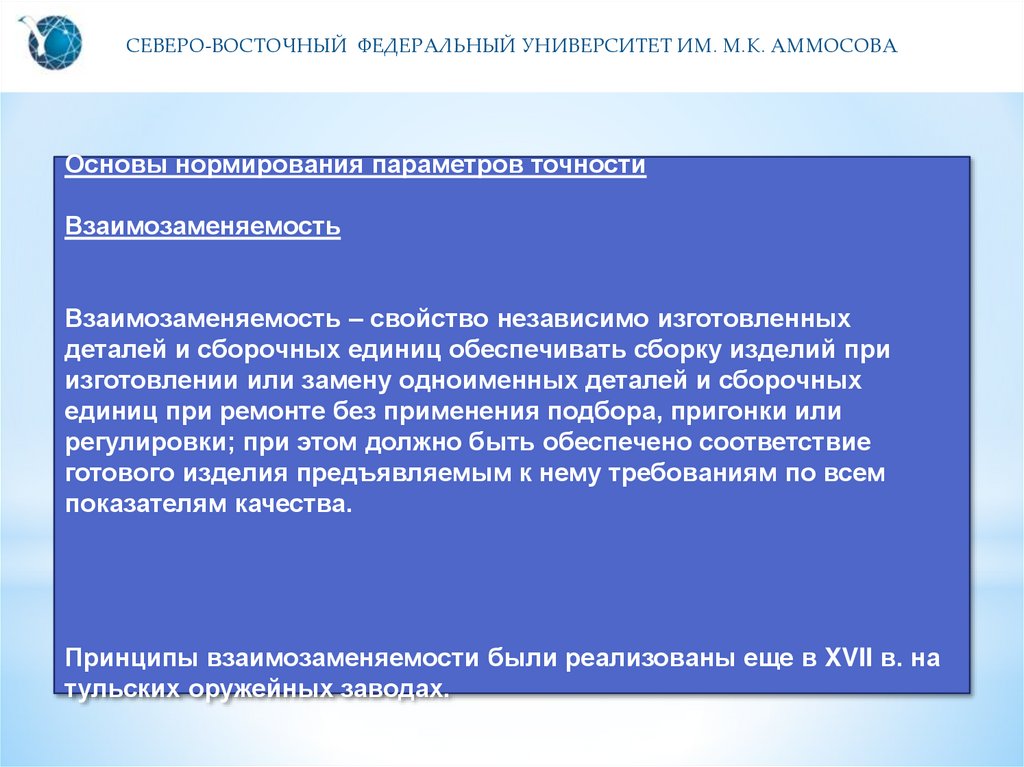

Основы нормирования параметров точности
Взаимозаменяемость
Взаимозаменяемость – свойство независимо изготовленных
деталей и сборочных единиц обеспечивать сборку изделий при
изготовлении или замену одноименных деталей и сборочных
единиц при ремонте без применения подбора, пригонки или
регулировки; при этом должно быть обеспечено соответствие
готового изделия предъявляемым к нему требованиям по всем
показателям качества.
Принципы взаимозаменяемости были реализованы еще в XVII в. на
тульских оружейных заводах.

3.

СЕВЕРО-ВОСТОЧНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ ИМ. М.К. АММОСОВА

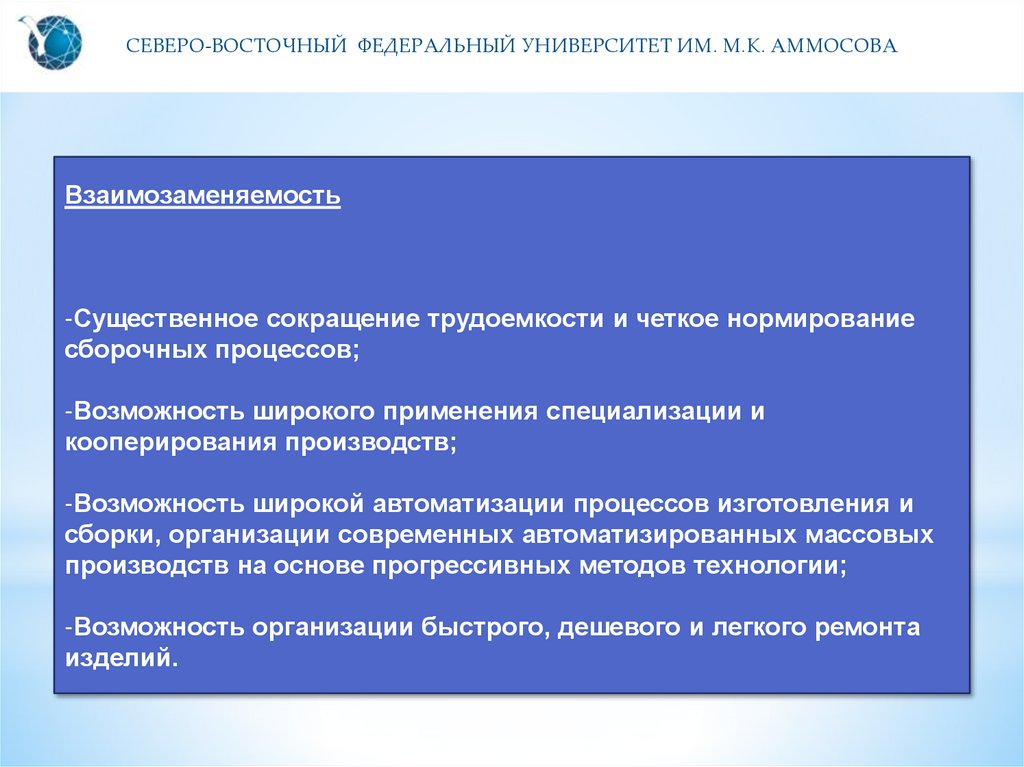

Взаимозаменяемость
-Существенное сокращение трудоемкости и четкое нормирование
сборочных процессов;
-Возможность широкого применения специализации и
кооперирования производств;
-Возможность широкой автоматизации процессов изготовления и
сборки, организации современных автоматизированных массовых
производств на основе прогрессивных методов технологии;
-Возможность организации быстрого, дешевого и легкого ремонта
изделий.

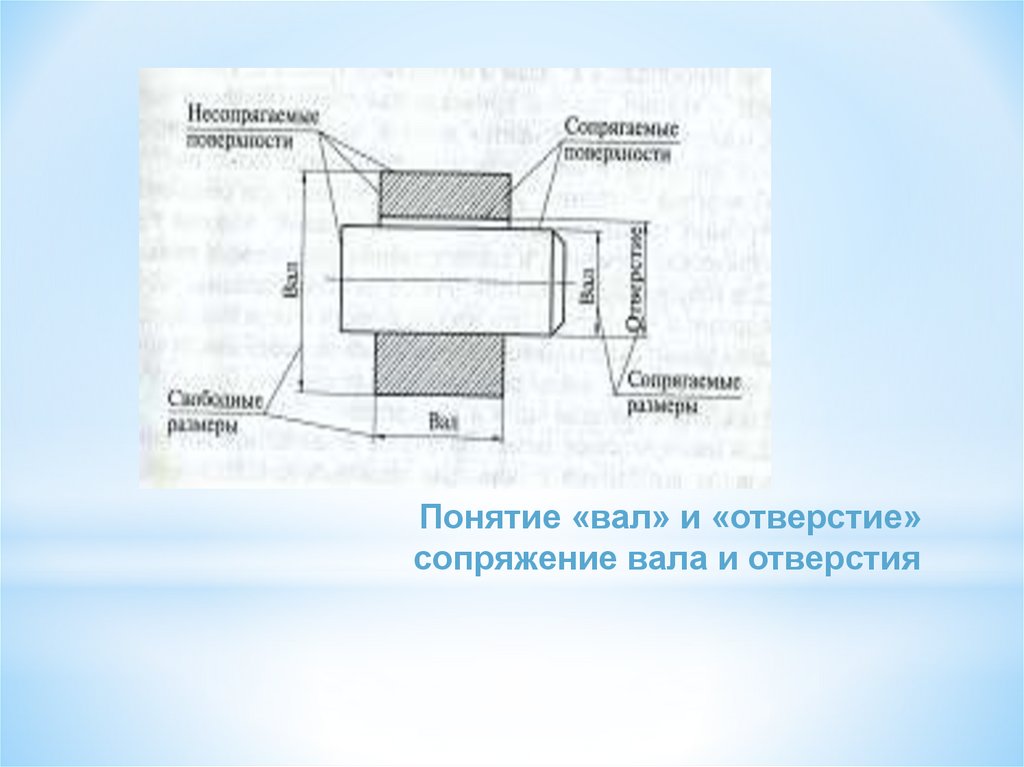

4. Понятие «вал» и «отверстие» сопряжение вала и отверстия

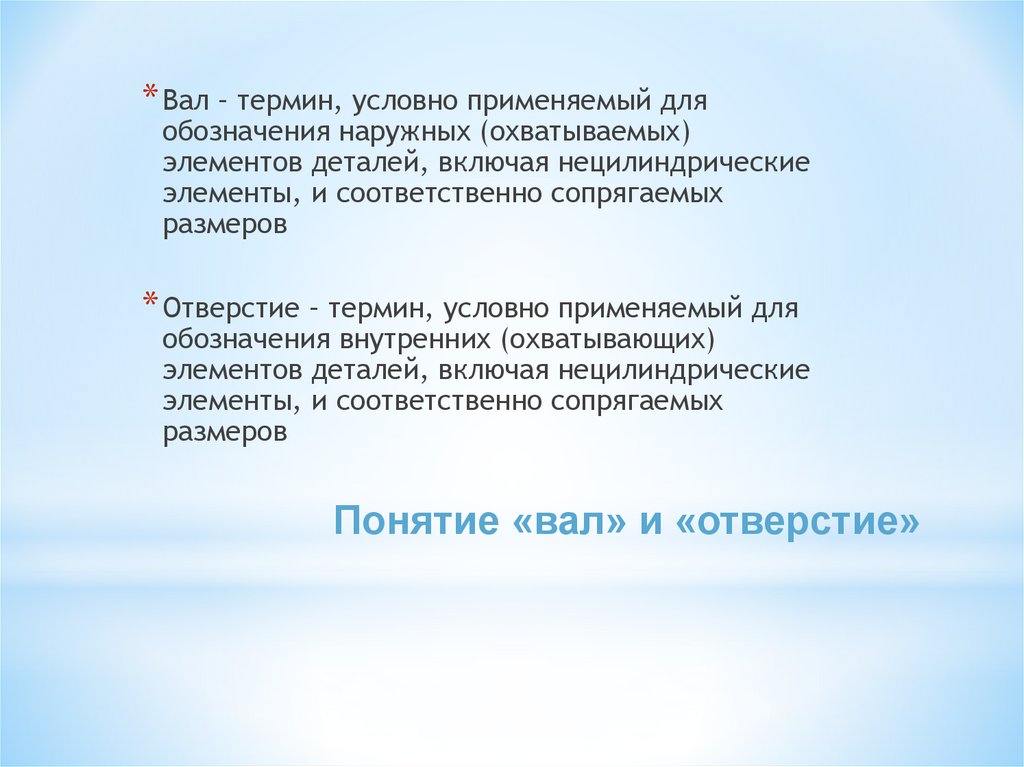

5. Понятие «вал» и «отверстие»

* Вал – термин, условно применяемый для
обозначения наружных (охватываемых)
элементов деталей, включая нецилиндрические
элементы, и соответственно сопрягаемых
размеров
* Отверстие – термин, условно применяемый для
обозначения внутренних (охватывающих)
элементов деталей, включая нецилиндрические
элементы, и соответственно сопрягаемых
размеров
Понятие «вал» и «отверстие»

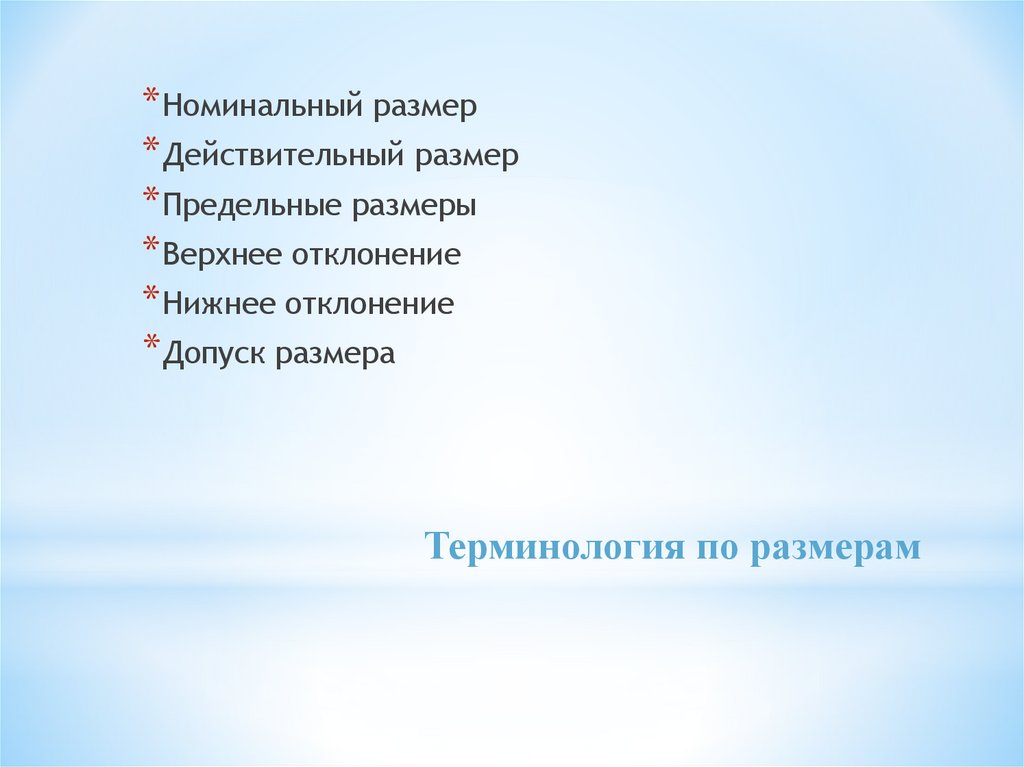

6. Терминология по размерам

* Номинальный размер
* Действительный размер
* Предельные размеры
* Верхнее отклонение
* Нижнее отклонение
* Допуск размера
Терминология по размерам

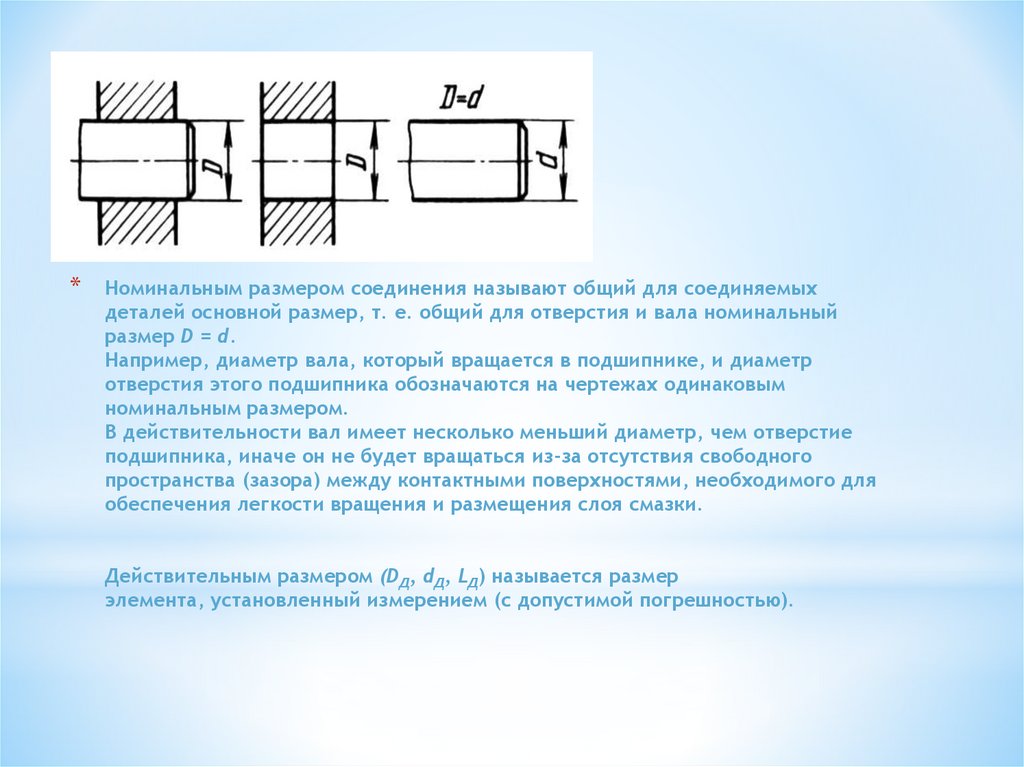

7. Номинальным размером соединения называют общий для соединяемых деталей основной размер, т. е. общий для отверстия и вала

*
Номинальным размером соединения называют общий для соединяемых
деталей основной размер, т. е. общий для отверстия и вала номинальный
размер D = d.
Например, диаметр вала, который вращается в подшипнике, и диаметр
отверстия этого подшипника обозначаются на чертежах одинаковым
номинальным размером.
В действительности вал имеет несколько меньший диаметр, чем отверстие
подшипника, иначе он не будет вращаться из-за отсутствия свободного
пространства (зазора) между контактными поверхностями, необходимого для
обеспечения легкости вращения и размещения слоя смазки.
Действительным размером (DД, dД, LД) называется размер
элемента, установленный измерением (с допустимой погрешностью).

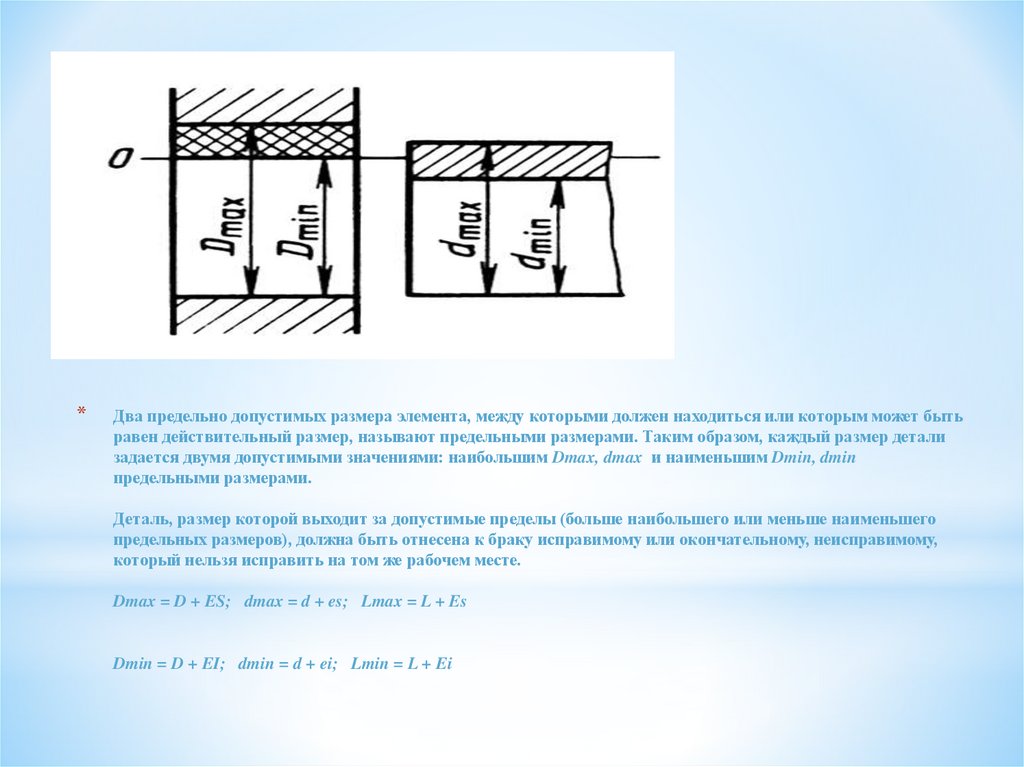

8. Два предельно допустимых размера элемента, между которыми должен находиться или которым может быть равен действительный размер,

*
Два предельно допустимых размера элемента, между которыми должен находиться или которым может быть
равен действительный размер, называют предельными размерами. Таким образом, каждый размер детали
задается двумя допустимыми значениями: наибольшим Dmax, dmax и наименьшим Dmin, dmin
предельными размерами.
Деталь, размер которой выходит за допустимые пределы (больше наибольшего или меньше наименьшего
предельных размеров), должна быть отнесена к браку исправимому или окончательному, неисправимому,
который нельзя исправить на том же рабочем месте.
Dmax = D + ES; dmax = d + es; Lmax = L + Es
Dmin = D + EI; dmin = d + ei; Lmin = L + Ei

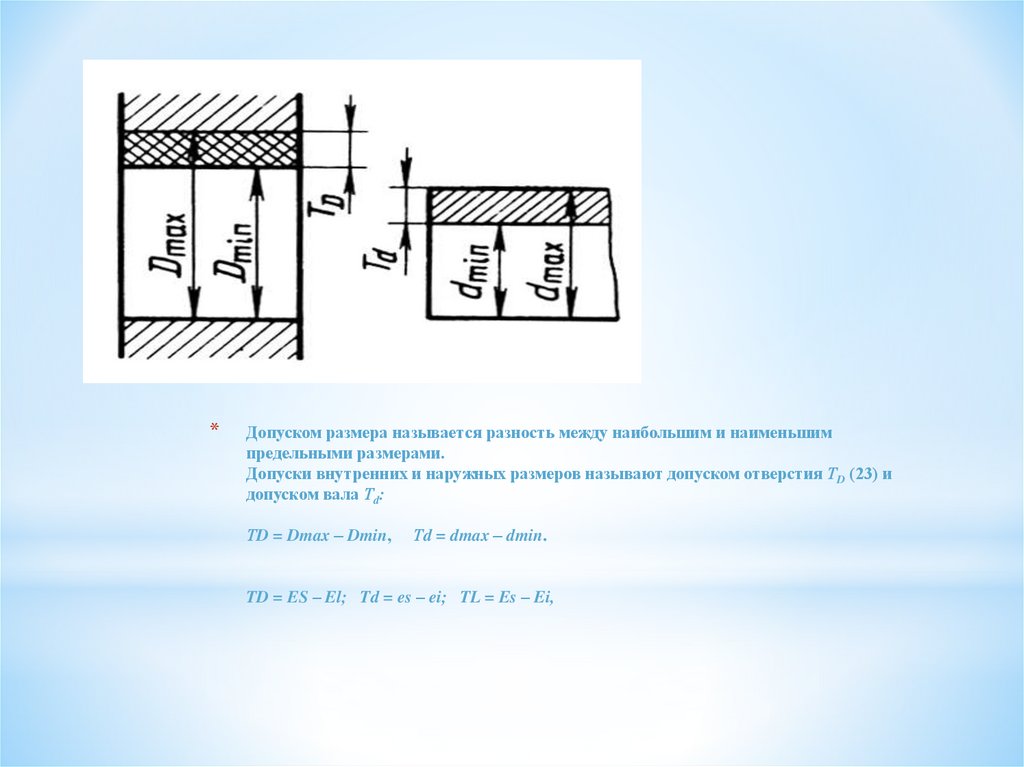

9. Допуском размера называется разность между наибольшим и наименьшим предельными размерами. Допуски внутренних и наружных

*
Допуском размера называется разность между наибольшим и наименьшим
предельными размерами.
Допуски внутренних и наружных размеров называют допуском отверстия ТD (23) и
допуском вала Тd:
ТD = Dmax – Dmin,
Тd = dmax – dmin.
TD = ES – El; Td = es – ei; TL = Es – Ei,

10.

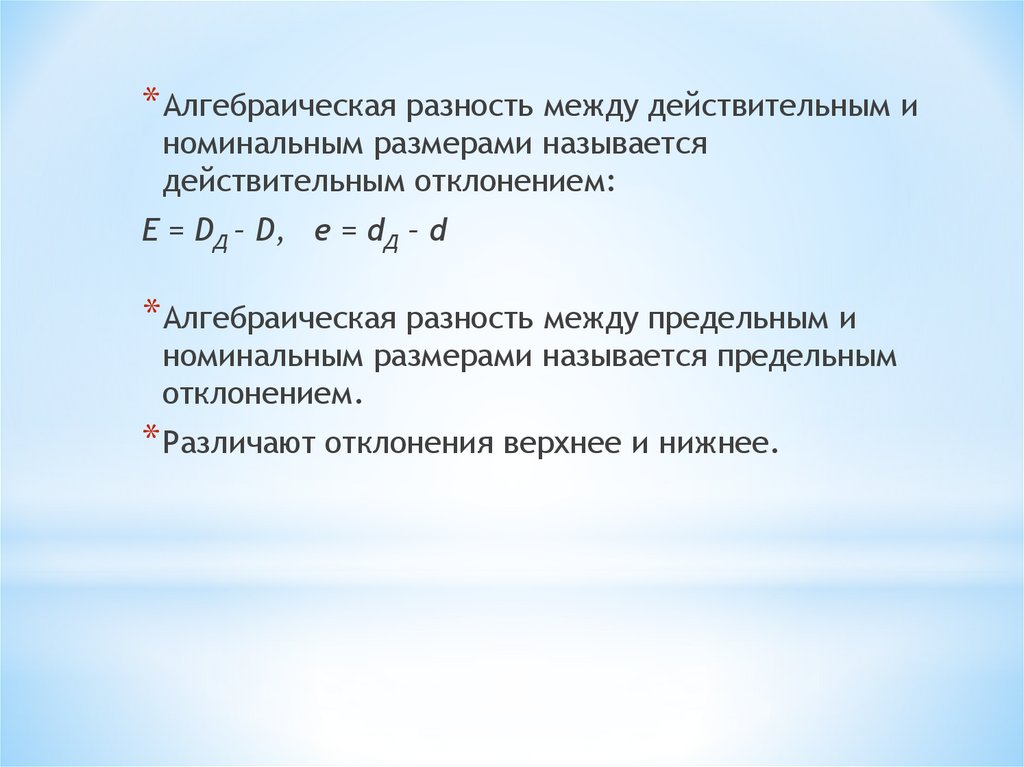

* Алгебраическая разность между действительным и
номинальным размерами называется
действительным отклонением:
E = DД – D, e = dД – d
* Алгебраическая разность между предельным и
номинальным размерами называется предельным
отклонением.
* Различают отклонения верхнее и нижнее.

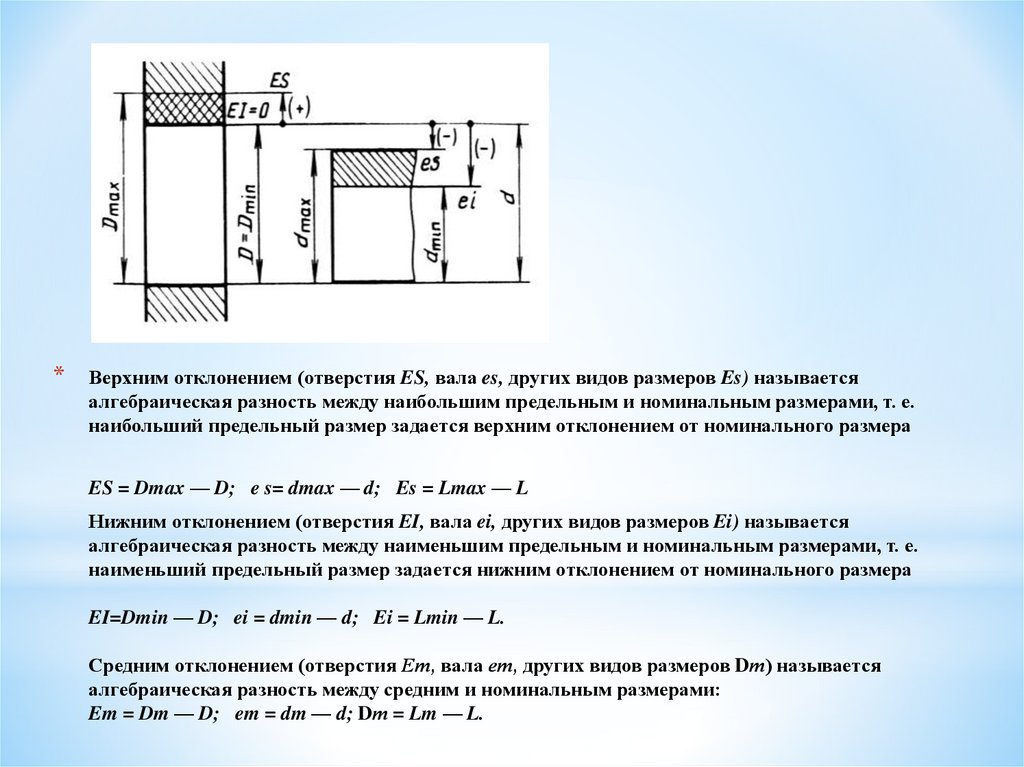

11. Верхним отклонением (отверстия ES, вала es, других видов размеров Es) называется алгебраическая разность между наибольшим

*
Верхним отклонением (отверстия ES, вала es, других видов размеров Es) называется
алгебраическая разность между наибольшим предельным и номинальным размерами, т. е.
наибольший предельный размер задается верхним отклонением от номинального размера
ES = Dmax — D; e s= dmax — d; Es = Lmax — L
Нижним отклонением (отверстия EI, вала ei, других видов размеров Ei) называется
алгебраическая разность между наименьшим предельным и номинальным размерами, т. е.
наименьший предельный размер задается нижним отклонением от номинального размера
EI=Dmin — D; ei = dmin — d; Ei = Lmin — L.
Средним отклонением (отверстия Ет, вала ет, других видов размеров Dт) называется
алгебраическая разность между средним и номинальным размерами:
Em = Dm — D; em = dm — d; Dт = Lm — L.

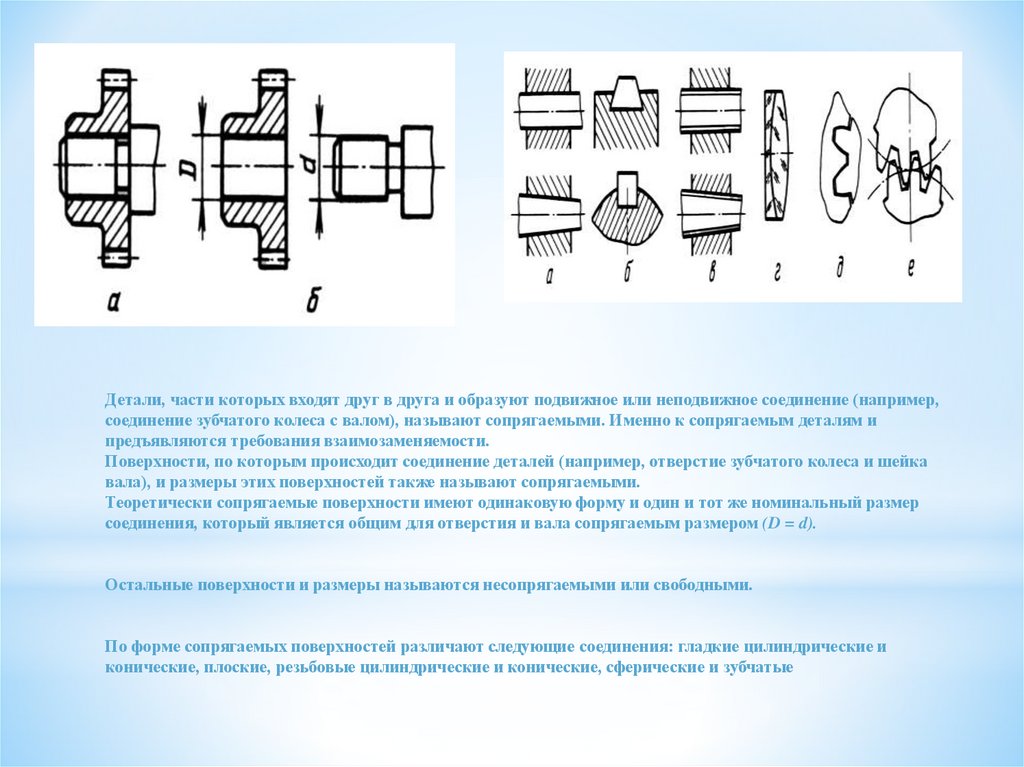

12. Детали, части которых входят друг в друга и образуют подвижное или неподвижное соединение (например, соединение зубчатого

колеса с валом), называют сопрягаемыми. Именно к сопрягаемым деталям и
предъявляются требования взаимозаменяемости.
Поверхности, по которым происходит соединение деталей (например, отверстие зубчатого колеса и шейка
вала), и размеры этих поверхностей также называют сопрягаемыми.
Теоретически сопрягаемые поверхности имеют одинаковую форму и один и тот же номинальный размер
соединения, который является общим для отверстия и вала сопрягаемым размером (D = d).
Остальные поверхности и размеры называются несопрягаемыми или свободными.
По форме сопрягаемых поверхностей различают следующие соединения: гладкие цилиндрические и
конические, плоские, резьбовые цилиндрические и конические, сферические и зубчатые

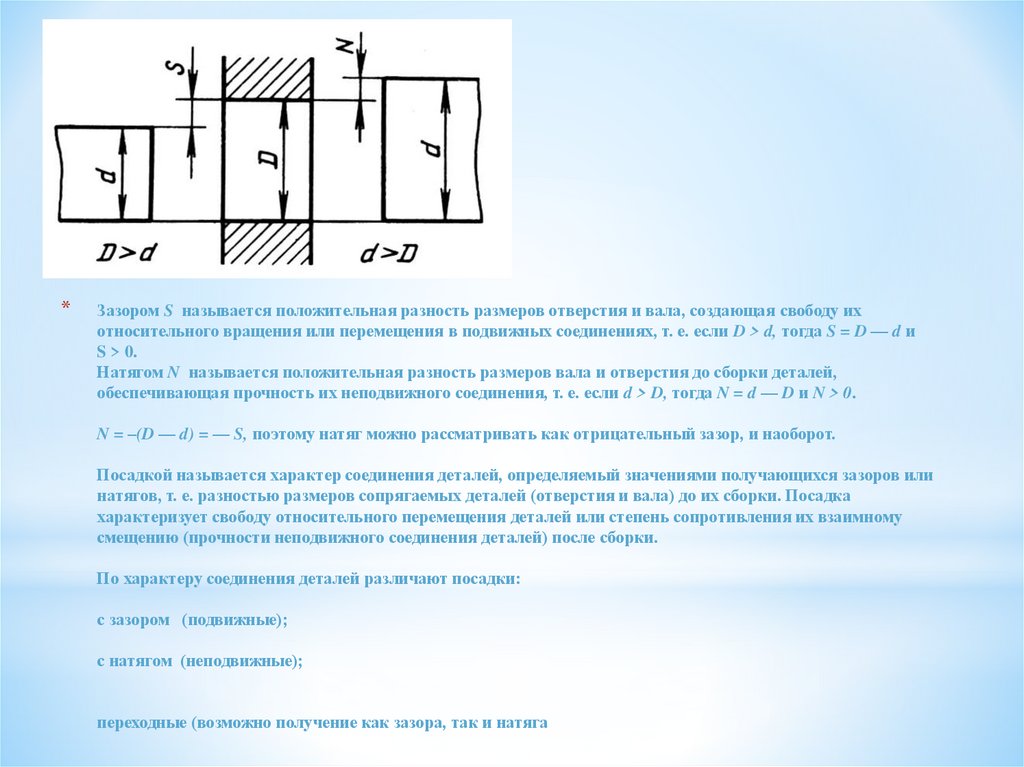

13. Зазором S называется положительная разность размеров отверстия и вала, создающая свободу их относительного вращения или

*
Зазором S называется положительная разность размеров отверстия и вала, создающая свободу их
относительного вращения или перемещения в подвижных соединениях, т. е. если D > d, тогда S = D — d и
S > 0.
Натягом N называется положительная разность размеров вала и отверстия до сборки деталей,
обеспечивающая прочность их неподвижного соединения, т. е. если d > D, тогда N = d — D и N > 0.
N = –(D — d) = — S, поэтому натяг можно рассматривать как отрицательный зазор, и наоборот.
Посадкой называется характер соединения деталей, определяемый значениями получающихся зазоров или
натягов, т. е. разностью размеров сопрягаемых деталей (отверстия и вала) до их сборки. Посадка
характеризует свободу относительного перемещения деталей или степень сопротивления их взаимному
смещению (прочности неподвижного соединения деталей) после сборки.
По характеру соединения деталей различают посадки:
с зазором (подвижные);
с натягом (неподвижные);
переходные (возможно получение как зазора, так и натяга

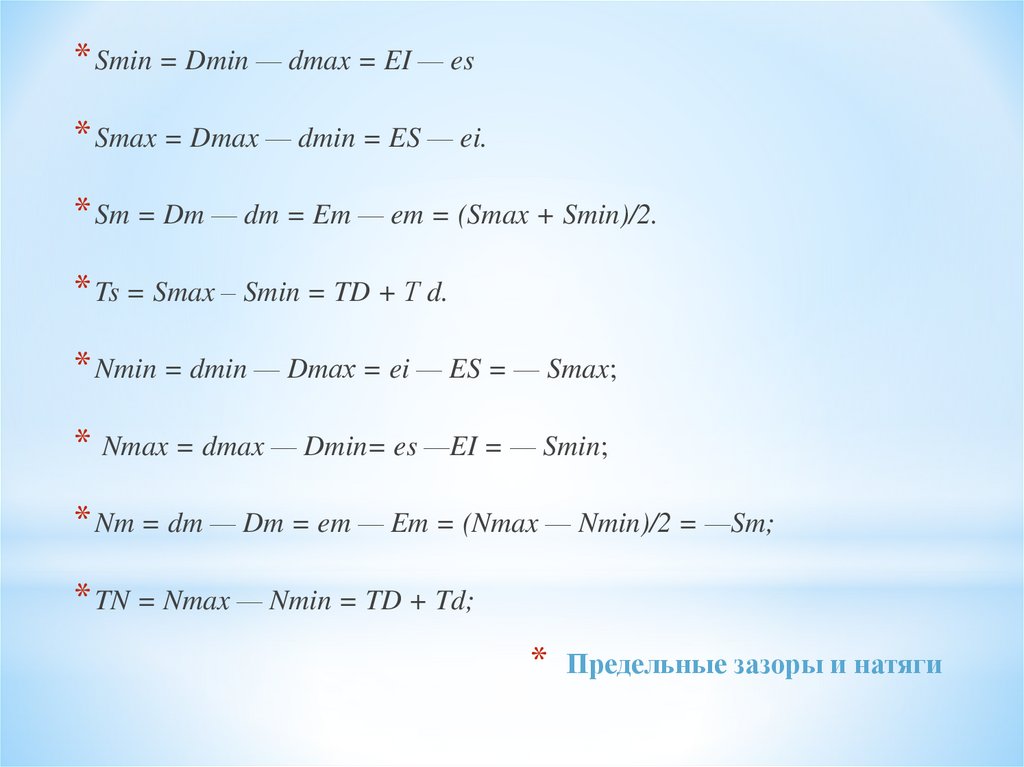

14. Предельные зазоры и натяги

* Smin = Dmin — dmax = EI — es
* Smax = Dmax — dmin = ES — ei.
* Sm = Dm — dm = Em — em = (Smax + Smin)/2.
* Ts = Smax – Smin = TD + Т d.
* Nmin = dmin — Dmах = ei — ES = — Smax;
* Nmax = dmax — Dmin= es —EI = — Smin;
* Nm = dm — Dm = em — Em = (Nmax — Nmin)/2 = —Sm;
* TN = Nmax — Nmin = TD + Td;
* Предельные зазоры и натяги

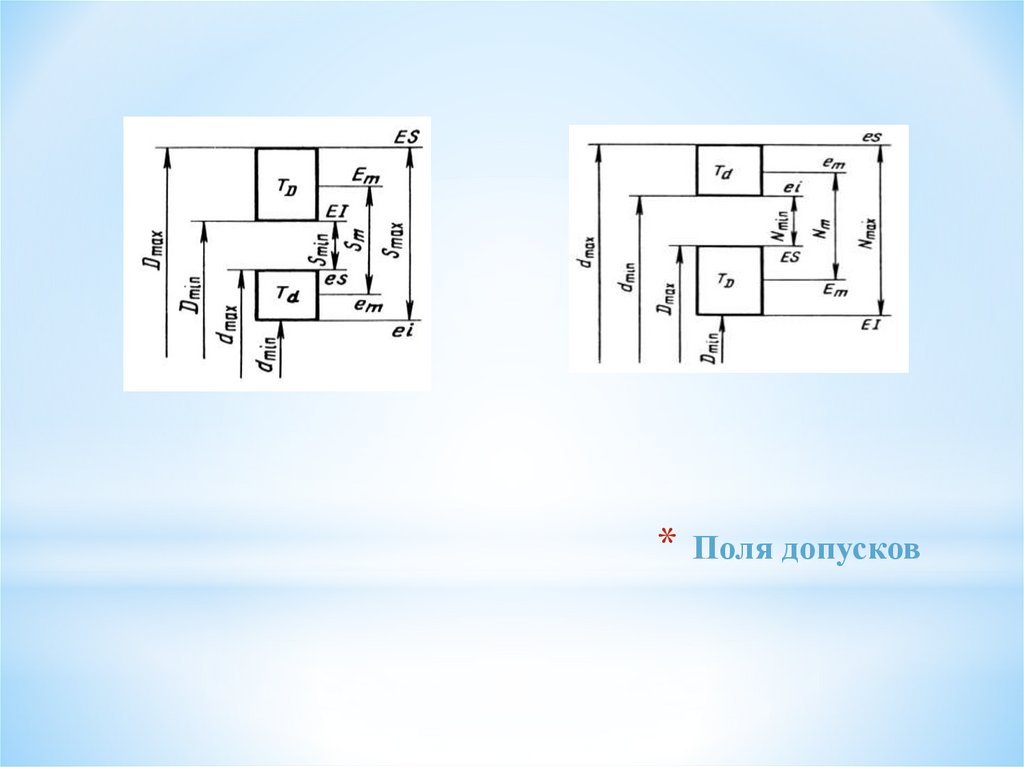

15. Поля допусков

* Поля допусков

16. Единая система допусков и посадок

* ГОСТ 25346—89. Основные нормы взаимозаменяемости (OHВ). ЕСДП.
Общие положения, ряды допусков и основных отклонений;
* ГОСТ 25347—82. ОНВ. ЕСДП. Поля допусков и рекомендуемые посадки (Оба
стандарта распространяются на гладкие элементы деталей для диапазонов
номинальных размеров менее 1 мм, 1—500 мм и 500—3150 мм);
* ГОСТ 25348—82. ЕСДП. Ряды допусков, основных отклонений и поля
допусков для размеров свыше 3150 мм (до 10000 мм);
* ГОСТ 25349—88. ОНВ. ЕСДП. Поля допусков деталей из пластмасс (для
номинальных размеров 1—3150 мм).
* Единая система допусков и посадок

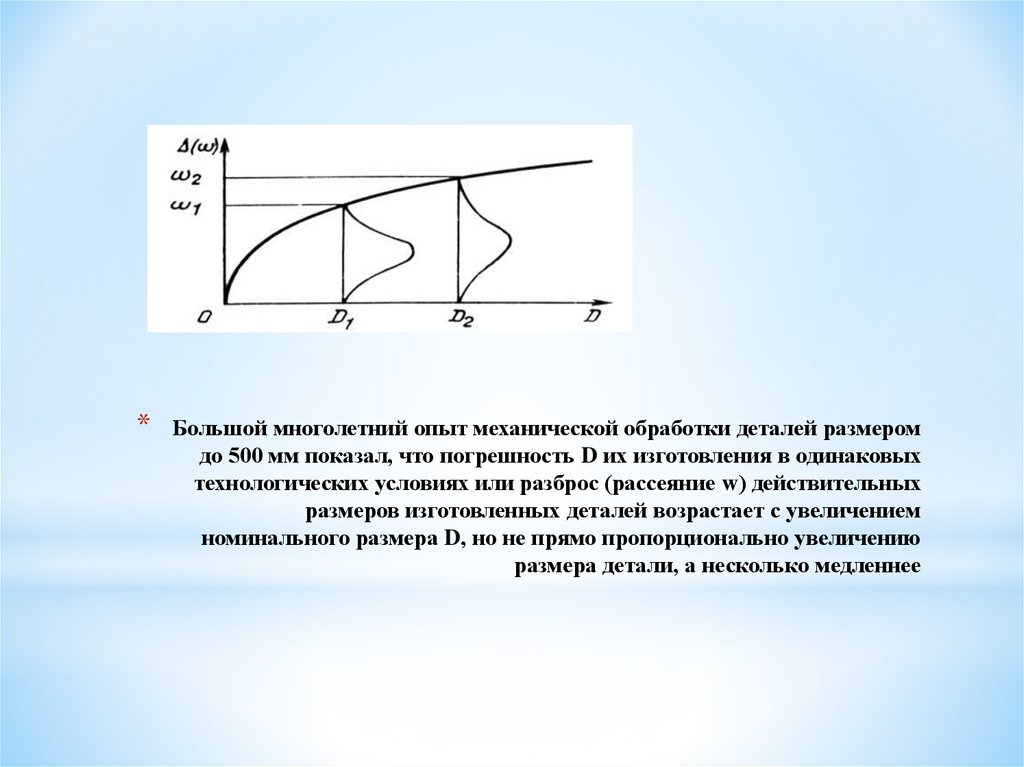

17. Большой многолетний опыт механической обработки деталей размером до 500 мм показал, что погрешность D их изготовления в

*
Большой многолетний опыт механической обработки деталей размером
до 500 мм показал, что погрешность D их изготовления в одинаковых
технологических условиях или разброс (рассеяние w) действительных
размеров изготовленных деталей возрастает с увеличением
номинального размера D, но не прямо пропорционально увеличению
размера детали, а несколько медленнее

18.

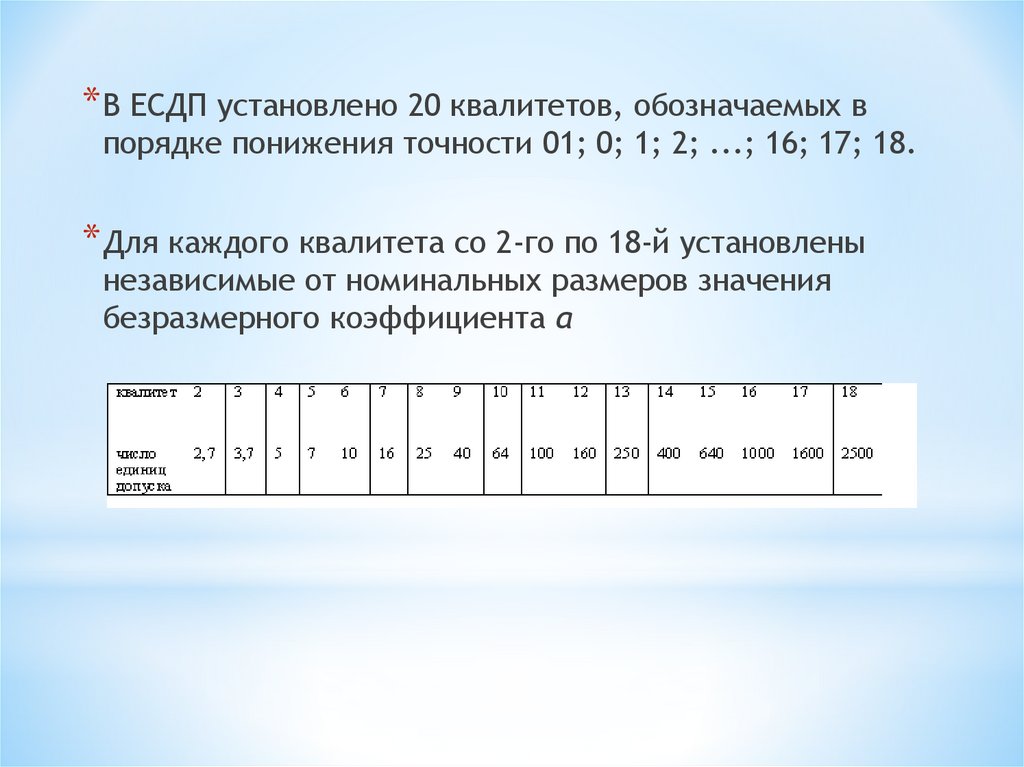

* В ЕСДП установлено 20 квалитетов, обозначаемых в
порядке понижения точности 01; 0; 1; 2; ...; 16; 17; 18.
* Для каждого квалитета со 2-го по 18-й установлены
независимые от номинальных размеров значения
безразмерного коэффициента а

19. Основные отклонения

* Основные отклонения
