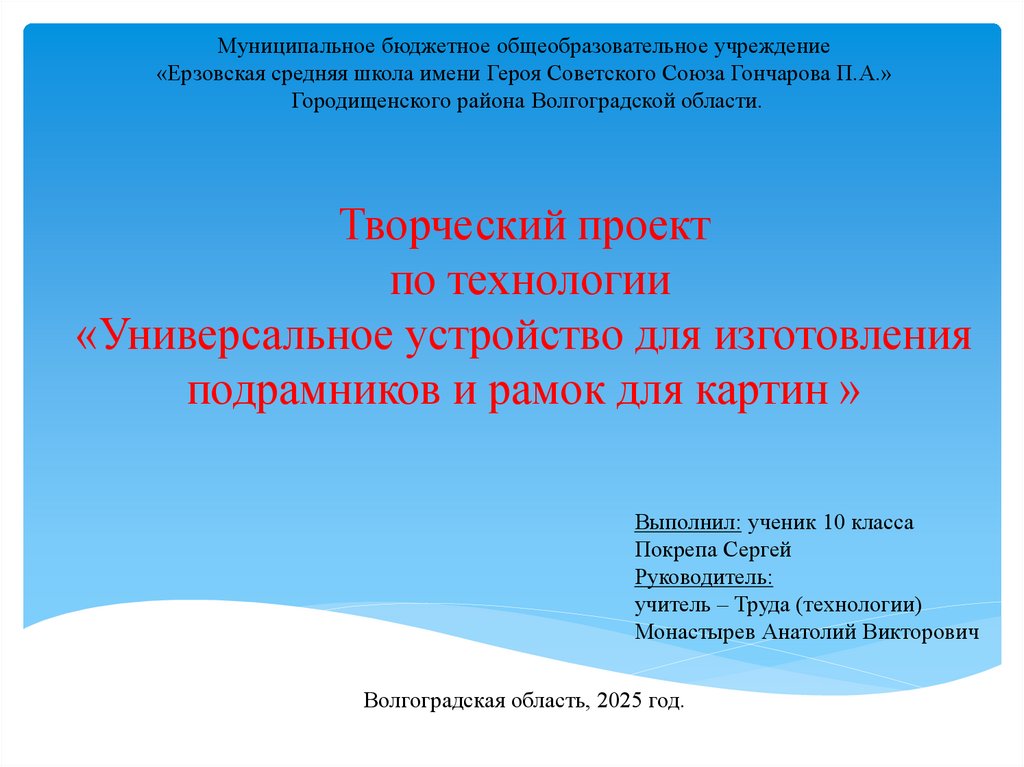

Универсальное устройство для изготовления подрамников и рамок для картин

1.

Муниципальное бюджетное общеобразовательное учреждение
«Ерзовская средняя школа имени Героя Советского Союза Гончарова П.А.»
Городищенского района Волгоградской области.
Творческий проект
по технологии
«Универсальное устройство для изготовления
подрамников и рамок для картин »
Выполнил: ученик 10 класса
Покрепа Сергей
Руководитель:
учитель – Труда (технологии)
Монастырев Анатолий Викторович
Волгоградская область, 2025 год.

2.

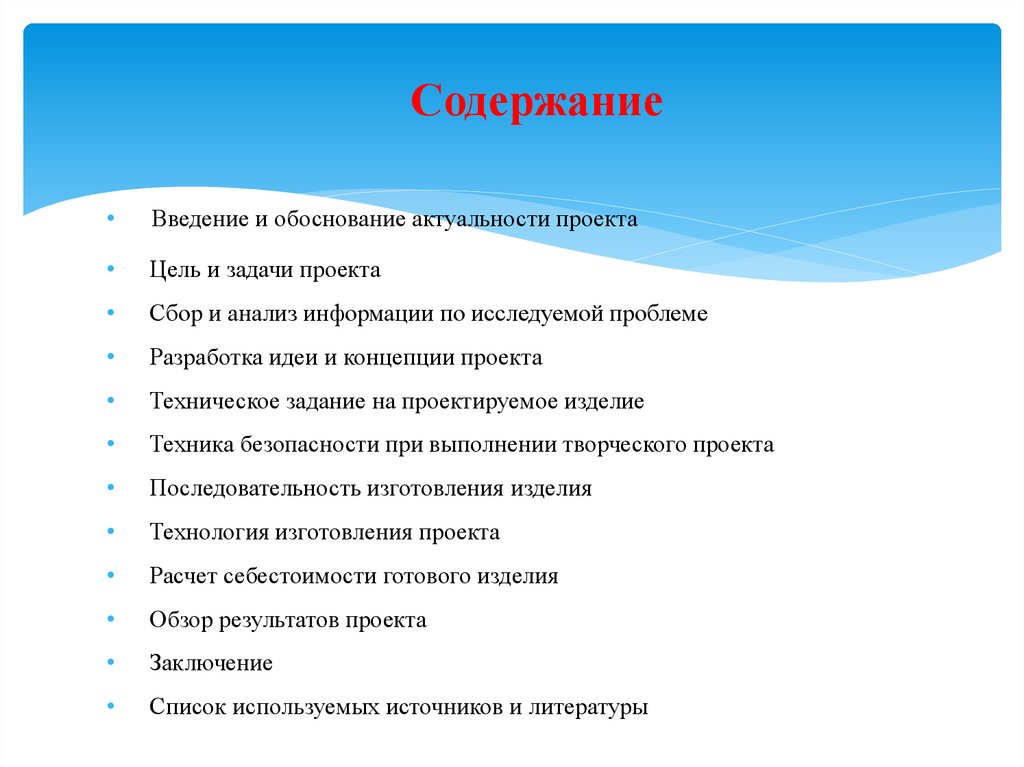

Содержание
Введение и обоснование актуальности проекта
Цель и задачи проекта
Сбор и анализ информации по исследуемой проблеме
Разработка идеи и концепции проекта
Техническое задание на проектируемое изделие
Техника безопасности при выполнении творческого проекта
Последовательность изготовления изделия
Технология изготовления проекта
Расчет себестоимости готового изделия
Обзор результатов проекта
Заключение
Список используемых источников и литературы

3.

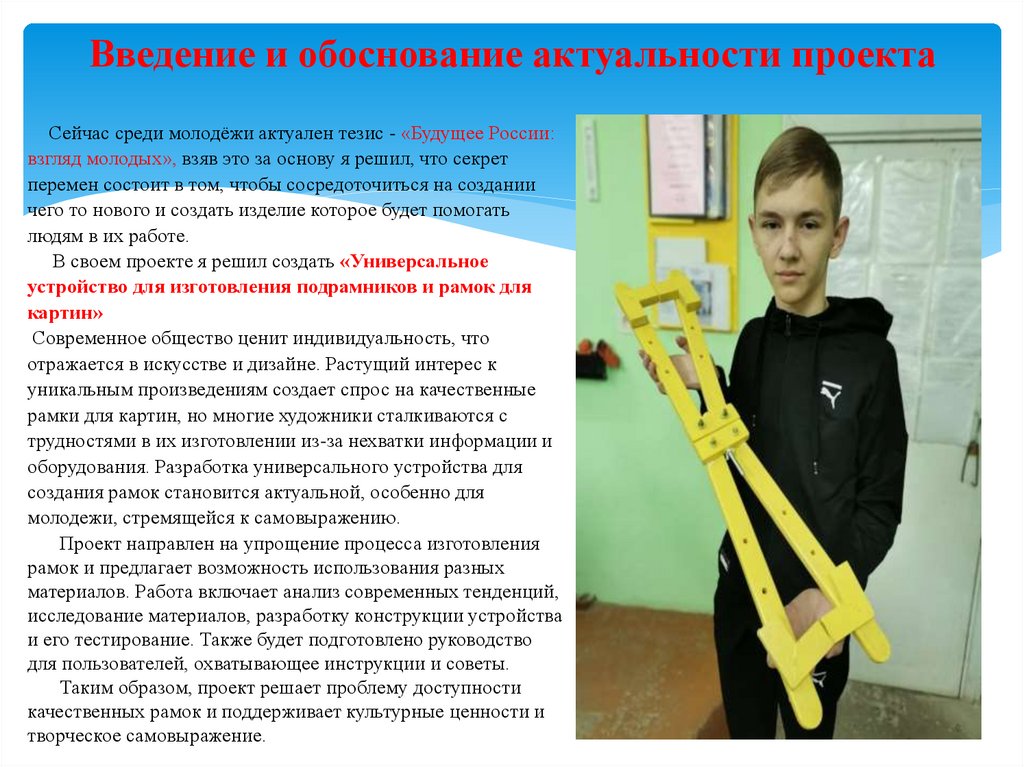

Введение и обоснование актуальности проекта
Сейчас среди молодёжи актуален тезис - «Будущее России:
взгляд молодых», взяв это за основу я решил, что секрет
перемен состоит в том, чтобы сосредоточиться на создании
чего то нового и создать изделие которое будет помогать
людям в их работе.
В своем проекте я решил создать «Универсальное
устройство для изготовления подрамников и рамок для
картин»
Современное общество ценит индивидуальность, что
отражается в искусстве и дизайне. Растущий интерес к
уникальным произведениям создает спрос на качественные
рамки для картин, но многие художники сталкиваются с
трудностями в их изготовлении из-за нехватки информации и
оборудования. Разработка универсального устройства для
создания рамок становится актуальной, особенно для
молодежи, стремящейся к самовыражению.
Проект направлен на упрощение процесса изготовления
рамок и предлагает возможность использования разных
материалов. Работа включает анализ современных тенденций,
исследование материалов, разработку конструкции устройства
и его тестирование. Также будет подготовлено руководство
для пользователей, охватывающее инструкции и советы.
Таким образом, проект решает проблему доступности
качественных рамок и поддерживает культурные ценности и
творческое самовыражение.

4.

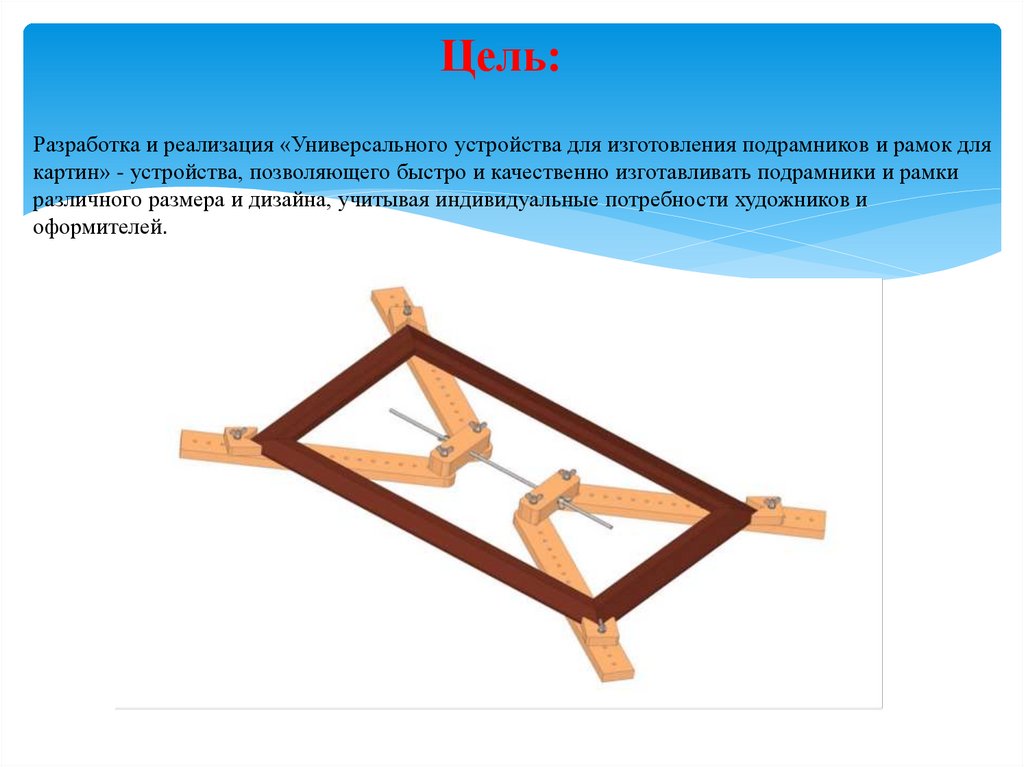

Цель:
Разработка и реализация «Универсального устройства для изготовления подрамников и рамок для
картин» - устройства, позволяющего быстро и качественно изготавливать подрамники и рамки
различного размера и дизайна, учитывая индивидуальные потребности художников и
оформителей.

5.

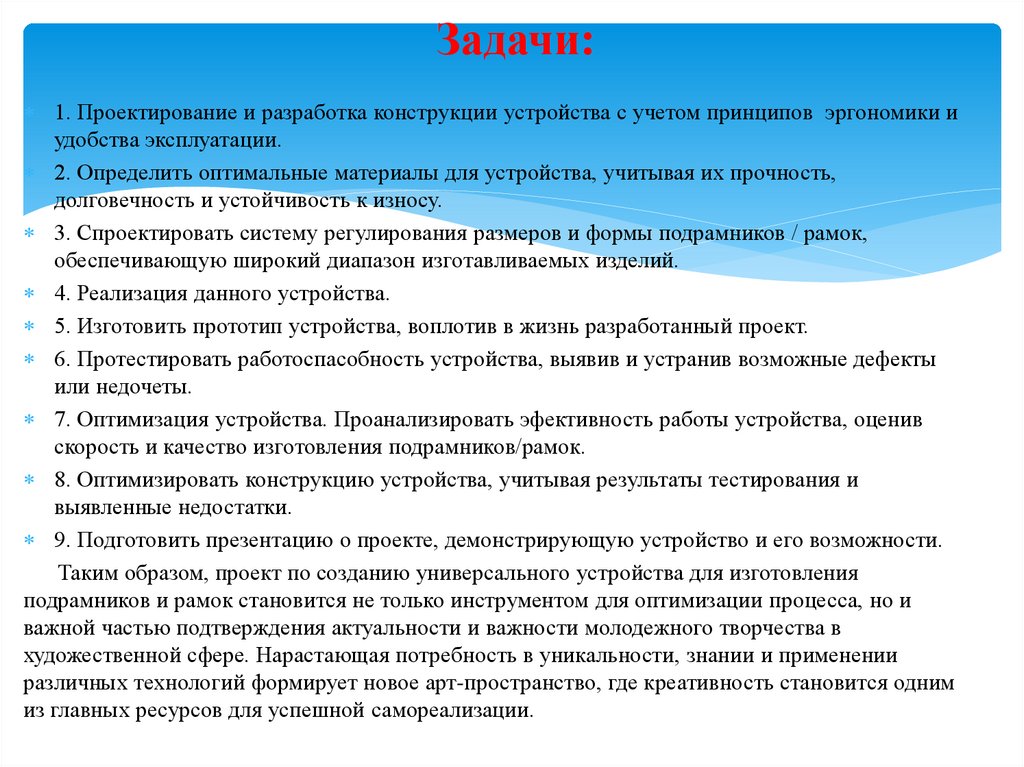

Задачи:
1. Проектирование и разработка конструкции устройства с учетом принципов эргономики и
удобства эксплуатации.
2. Определить оптимальные материалы для устройства, учитывая их прочность,
долговечность и устойчивость к износу.
3. Спроектировать систему регулирования размеров и формы подрамников / рамок,
обеспечивающую широкий диапазон изготавливаемых изделий.
4. Реализация данного устройства.
5. Изготовить прототип устройства, воплотив в жизнь разработанный проект.
6. Протестировать работоспасобность устройства, выявив и устранив возможные дефекты
или недочеты.
7. Оптимизация устройства. Проанализировать эфективность работы устройства, оценив
скорость и качество изготовления подрамников/рамок.
8. Оптимизировать конструкцию устройства, учитывая результаты тестирования и
выявленные недостатки.
9. Подготовить презентацию о проекте, демонстрирующую устройство и его возможности.
Таким образом, проект по созданию универсального устройства для изготовления
подрамников и рамок становится не только инструментом для оптимизации процесса, но и
важной частью подтверждения актуальности и важности молодежного творчества в
художественной сфере. Нарастающая потребность в уникальности, знании и применении
различных технологий формирует новое арт-пространство, где креативность становится одним
из главных ресурсов для успешной самореализации.

6.

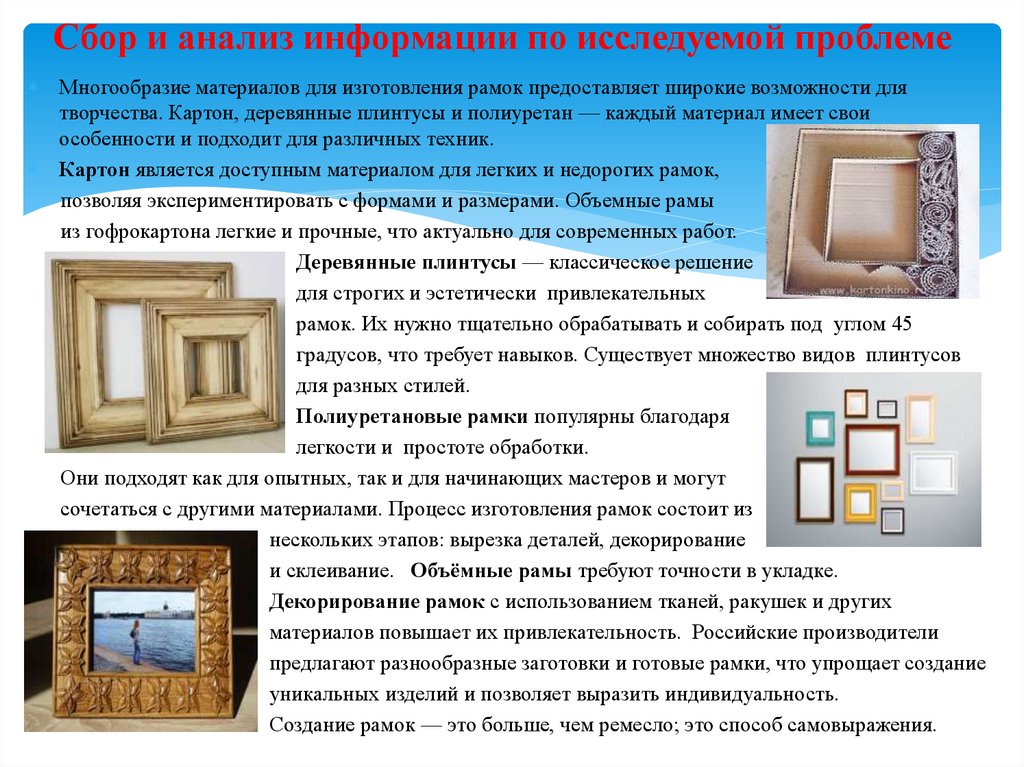

Сбор и анализ информации по исследуемой проблеме
Многообразие материалов для изготовления рамок предоставляет широкие возможности для
творчества. Картон, деревянные плинтусы и полиуретан — каждый материал имеет свои
особенности и подходит для различных техник.
Картон является доступным материалом для легких и недорогих рамок,
позволяя экспериментировать с формами и размерами. Объемные рамы
из гофрокартона легкие и прочные, что актуально для современных работ.
Деревянные плинтусы — классическое решение
для строгих и эстетически привлекательных
рамок. Их нужно тщательно обрабатывать и собирать под углом 45
градусов, что требует навыков. Существует множество видов плинтусов
для разных стилей.
Полиуретановые рамки популярны благодаря
легкости и простоте обработки.
Они подходят как для опытных, так и для начинающих мастеров и могут
сочетаться с другими материалами. Процесс изготовления рамок состоит из
нескольких этапов: вырезка деталей, декорирование
и склеивание. Объёмные рамы требуют точности в укладке.
Декорирование рамок с использованием тканей, ракушек и других
материалов повышает их привлекательность. Российские производители
предлагают разнообразные заготовки и готовые рамки, что упрощает создание
уникальных изделий и позволяет выразить индивидуальность.
Создание рамок — это больше, чем ремесло; это способ самовыражения.

7.

Техника безопасности при выполнении
творческого проекта
1. Перед началом работы необходимо прочитать и понять все инструкции и рекомендации,
связанные с данной техникой выполнения проекта. Это поможет избежать недоразумений и
повреждений.
2. Работайте в хорошо проветриваемом помещении или на открытой территории, чтобы
избежать перегрева и неудобств.
3. Используйте перчатки и защитные очки для защиты от возможных травм и проникновения
мелких частиц материалов в глаза.
4. При работе с горячими материалами, такими как паяльник или горячий клей, следуйте
инструкциям производителя и убедитесь, что вы правильно используете данные инструменты.
5. Во время паяльных работ необходимо использовать термостойкую подложку или подставку,
чтобы предотвратить ожоги и повреждения поверхности стола или других материалов.
6. Будьте внимательны при работе с острыми инструментами, такими как ножницы или
скребок, чтобы избежать порезов или других травм.
7. Прежде чем начать работу, убедитесь, что все используемые материалы и инструменты
находятся в хорошем состоянии и не имеют повреждений. Поврежденные и сломанные
инструменты могут привести к несчастным случаям.
8. При работе с лаками, используйте защитную маску или противогаз, чтобы избежать
вдыхания вредных испарений.
9. Следите за электробезопасностью и не работайте с электрическими инструментами или
проводами, если вы не прошли соответствующую подготовку или не обладаете необходимыми
навыками.
10. После завершения работы, убедитесь, что все материалы и инструменты убраны в
безопасное место, недоступное для детей и домашних животных.
Помните, что безопасность должна быть на первом месте при выполнении любого проекта.
Соблюдение данных рекомендаций позволит вам наслаждаться творческим процессом и
достичь успешного результата.

8.

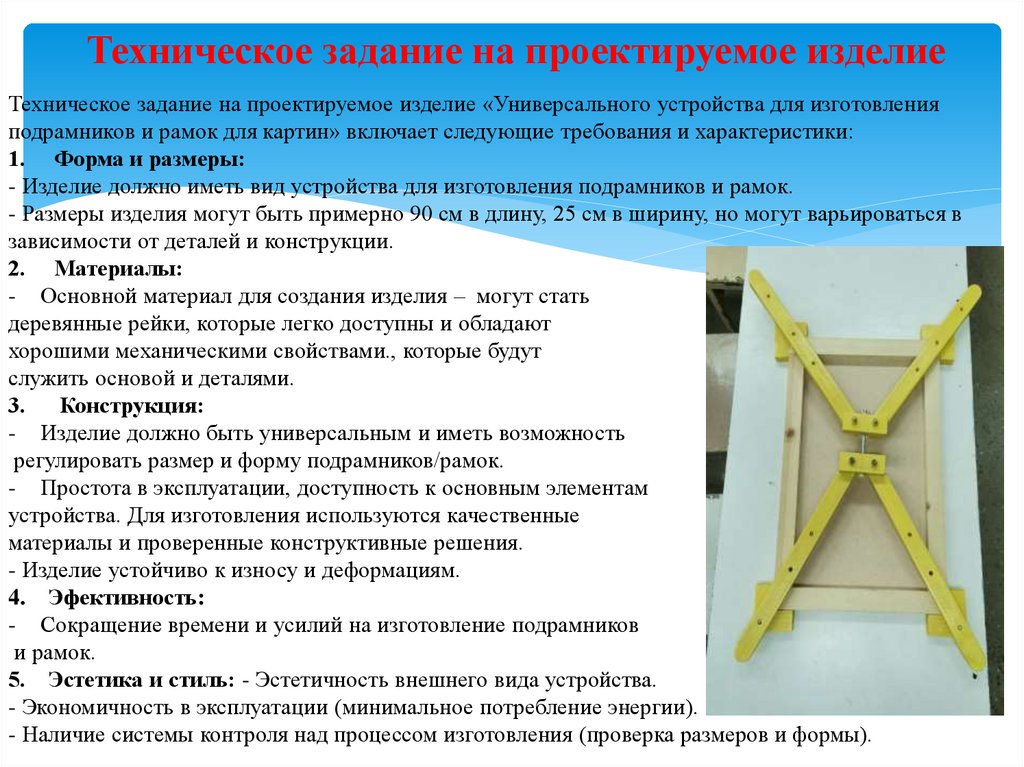

Техническое задание на проектируемое изделие
Техническое задание на проектируемое изделие «Универсального устройства для изготовления
подрамников и рамок для картин» включает следующие требования и характеристики:
1. Форма и размеры:
- Изделие должно иметь вид устройства для изготовления подрамников и рамок.
- Размеры изделия могут быть примерно 90 см в длину, 25 см в ширину, но могут варьироваться в
зависимости от деталей и конструкции.
2. Материалы:
- Основной материал для создания изделия – могут стать
деревянные рейки, которые легко доступны и обладают
хорошими механическими свойствами., которые будут
служить основой и деталями.
3.
Конструкция:
- Изделие должно быть универсальным и иметь возможность
регулировать размер и форму подрамников/рамок.
- Простота в эксплуатации, доступность к основным элементам
устройства. Для изготовления используются качественные
материалы и проверенные конструктивные решения.
- Изделие устойчиво к износу и деформациям.
4. Эфективность:
- Сокращение времени и усилий на изготовление подрамников
и рамок.
5. Эстетика и стиль: - Эстетичность внешнего вида устройства.
- Экономичность в эксплуатации (минимальное потребление энергии).
- Наличие системы контроля над процессом изготовления (проверка размеров и формы).

9.

Последовательность изготовления изделия
№
п/п
Инструмент
Последовательность операций
рабочий
измерительный
1.
Выбор заготовок (деревянные рейки
35х20мм, 4 мебельных болта с гайкой –
М8, 4 шканта 50х8 мм ).
Мелкозубая ножовка.
Рулетка или линейка,
мелкозубая ножовка.
2.
Просверливание размеченных 7 отверстий
8мм в 4 рейках длинной 430 мм.
Сверлильный станок,
сверло 8 мм.
Линейка, угольник,
карандаш
3.
Изготовление и склеивание реечных
уголков с использованием клея ПВА для
столярных работ и соединение со
шкантом.
Мелкозубая ножовка,
клей ПВА
для столярных работ,
шкант столярный.
Линейка, угольник,
карандаш
Сборка изделия на болтовые соединения,
Болты с
гайкой М8
Линейка, угольник
акриловая краска.
-
3.
4.
Конечная сборка изделия и его детальная
покраска.

10.

Материалы и инструменты
Для изготовления
«Универсального устройства
для изготовления подрамников и
рамок для картин» на
понадобится рейка 35х20 мм.
(рисунок 1).
Рисунок 1
Используя мелкозубую ножовку
отпиливаем бруски нужного
размера (рисунок 2).
Рисунок 2

11.

Используемый
инструмент:
угольник, карандаш, наждачная
бумага, клей ПВА столярный,
болты с гайками М8 мм, сверла,
акриловая краска «жёлтая».
(рисунок 3).
Рисунок 3

12.

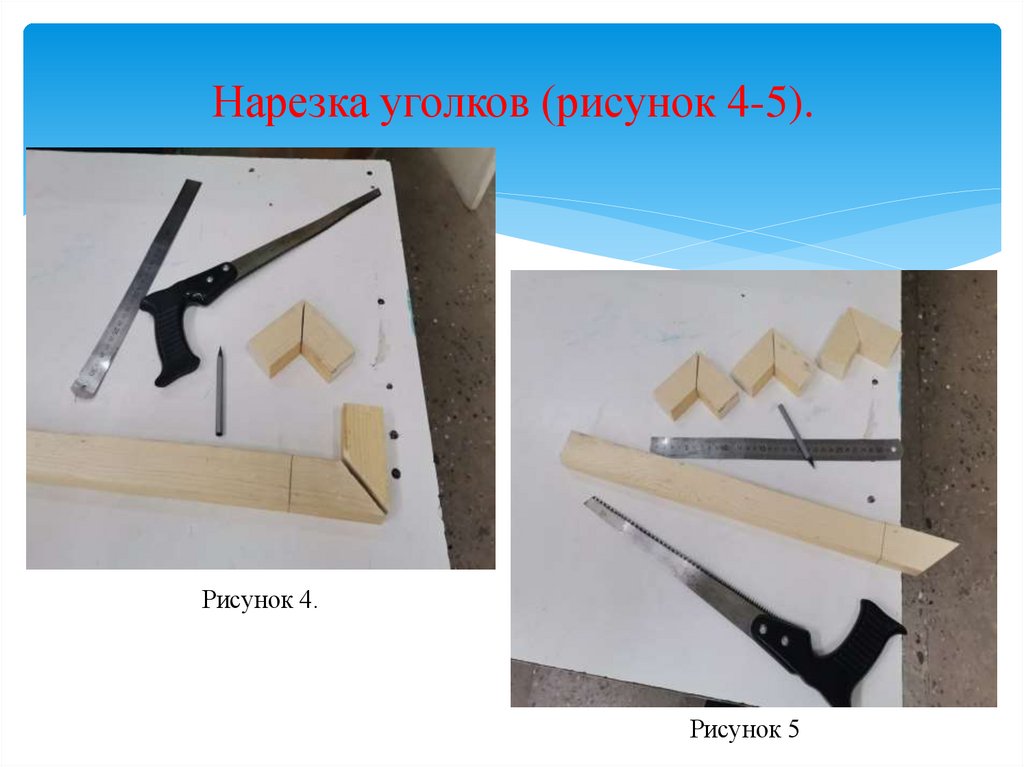

Нарезка уголков (рисунок 4-5).
Рисунок 4.
Рисунок 5

13.

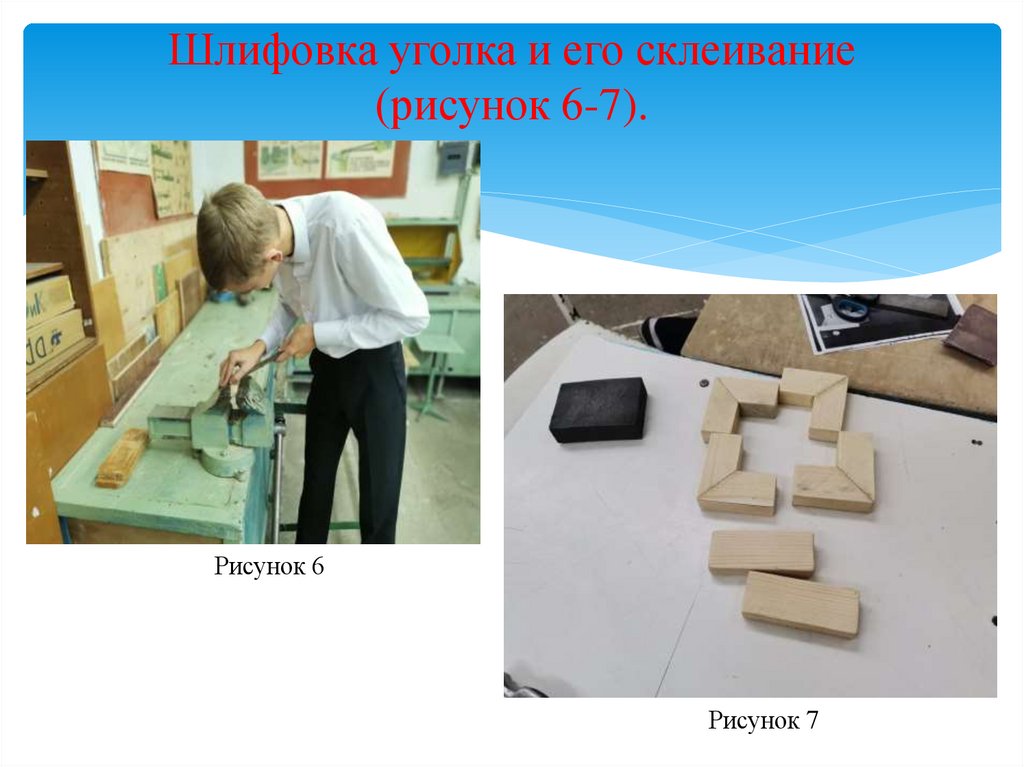

Шлифовка уголка и его склеивание
(рисунок 6-7).
Рисунок 6
Рисунок 7

14.

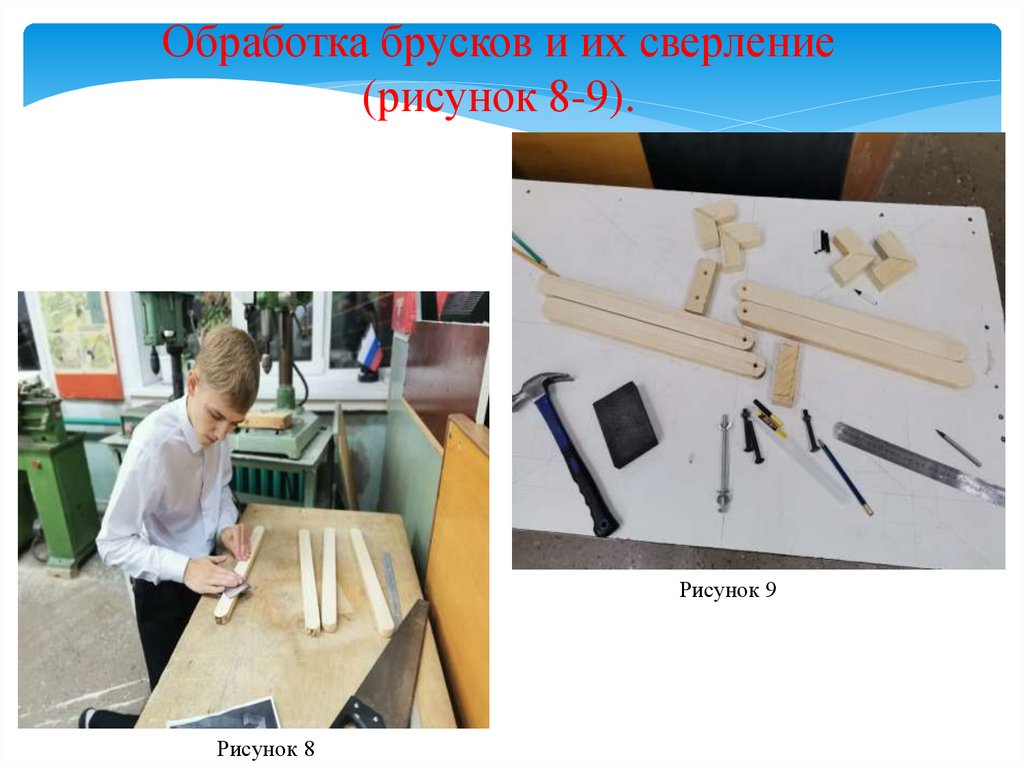

Обработка брусков и их сверление
(рисунок 8-9).
Рисунок 9
Рисунок 8

15.

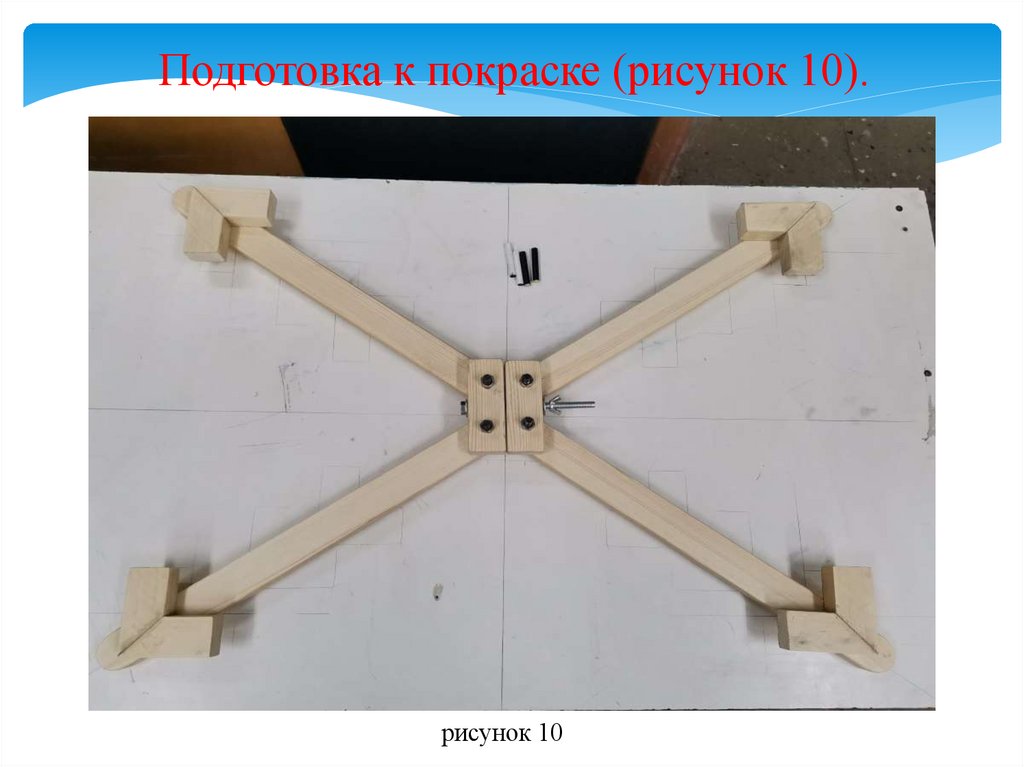

Подготовка к покраске (рисунок 10).
рисунок 10

16.

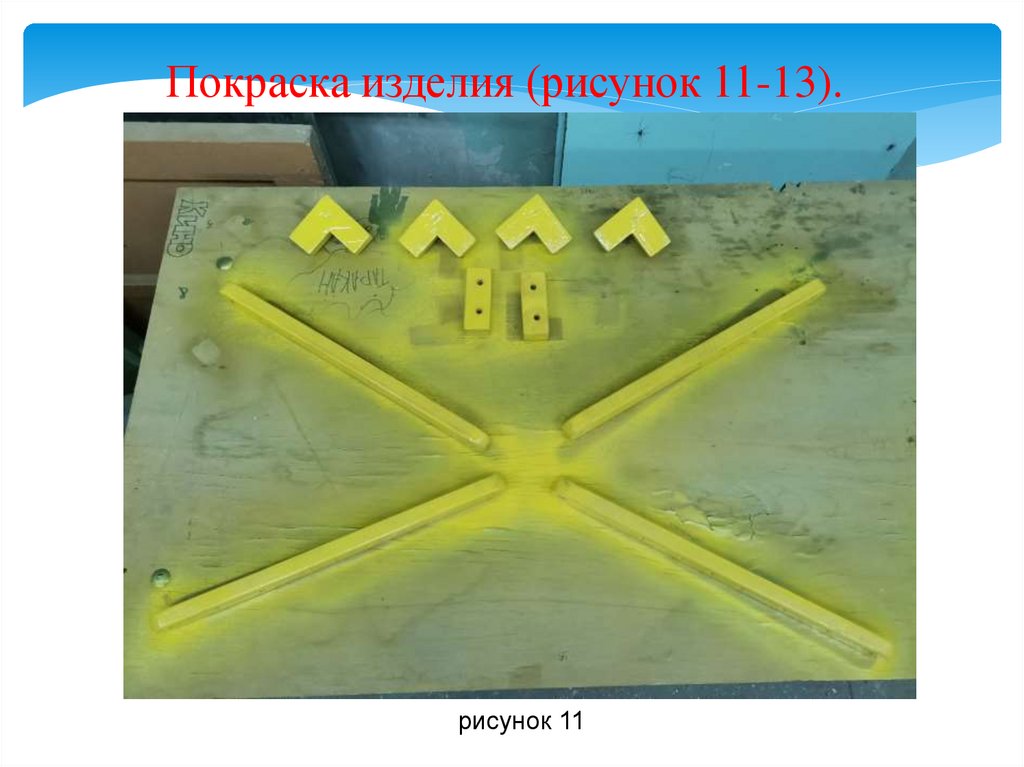

Покраска изделия (рисунок 11-13).
рисунок 11

17.

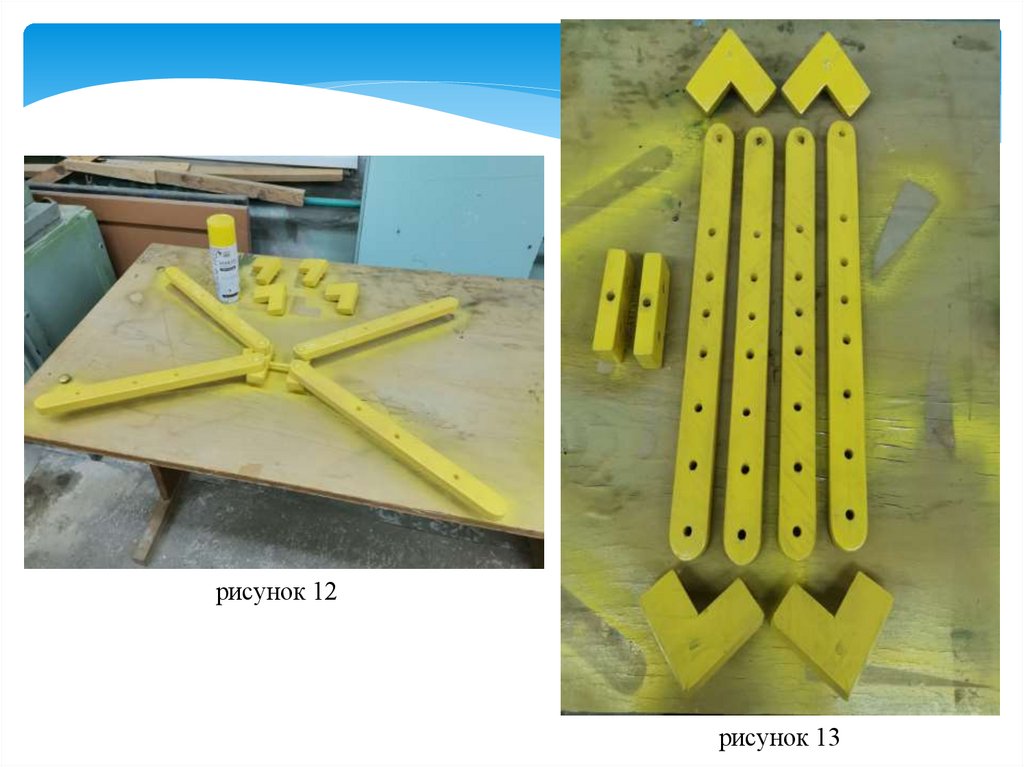

рисунок 12
рисунок 13

18.

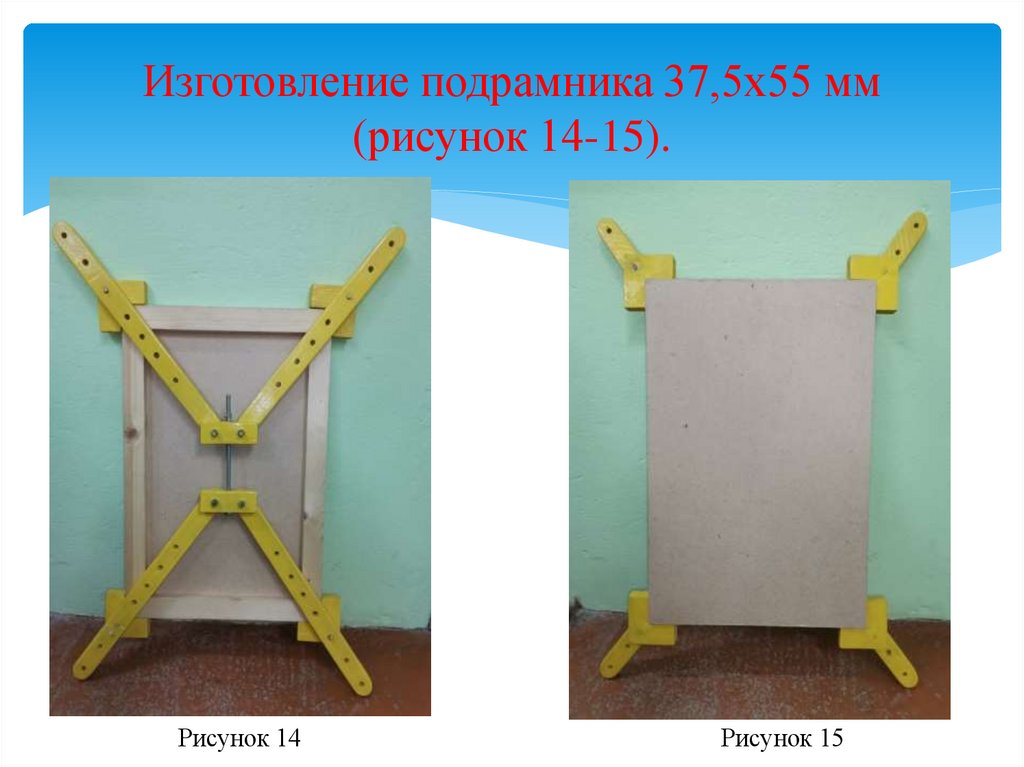

Изготовление подрамника 37,5х55 мм
(рисунок 14-15).
Рисунок 14
Рисунок 15

19.

Изготовление подрамника 30х40 мм
(рисунок 16).
Рисунок 16

20.

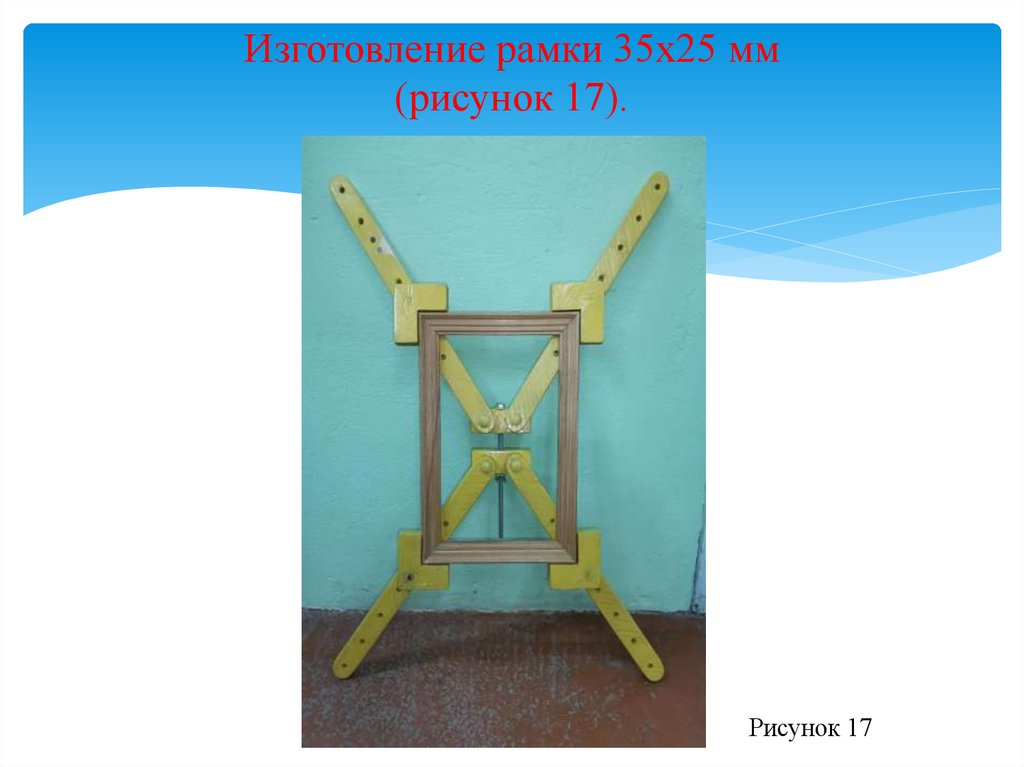

Изготовление рамки 35х25 мм
(рисунок 17).
Рисунок 17

21.

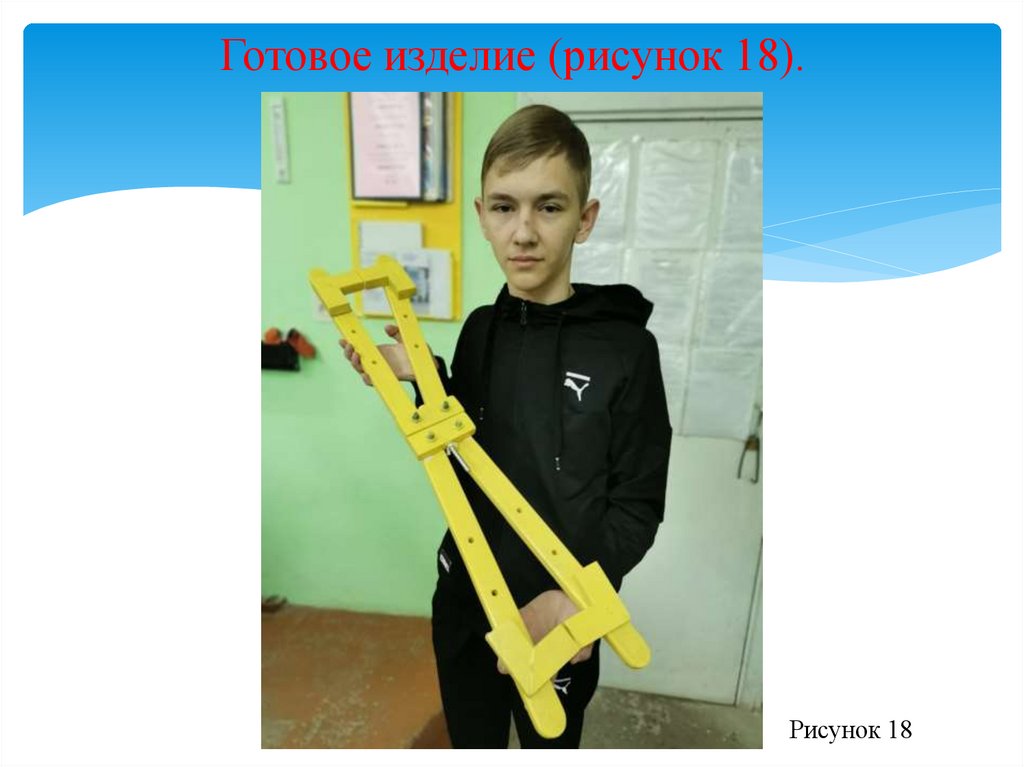

Готовое изделие (рисунок 18).
Рисунок 18

22.

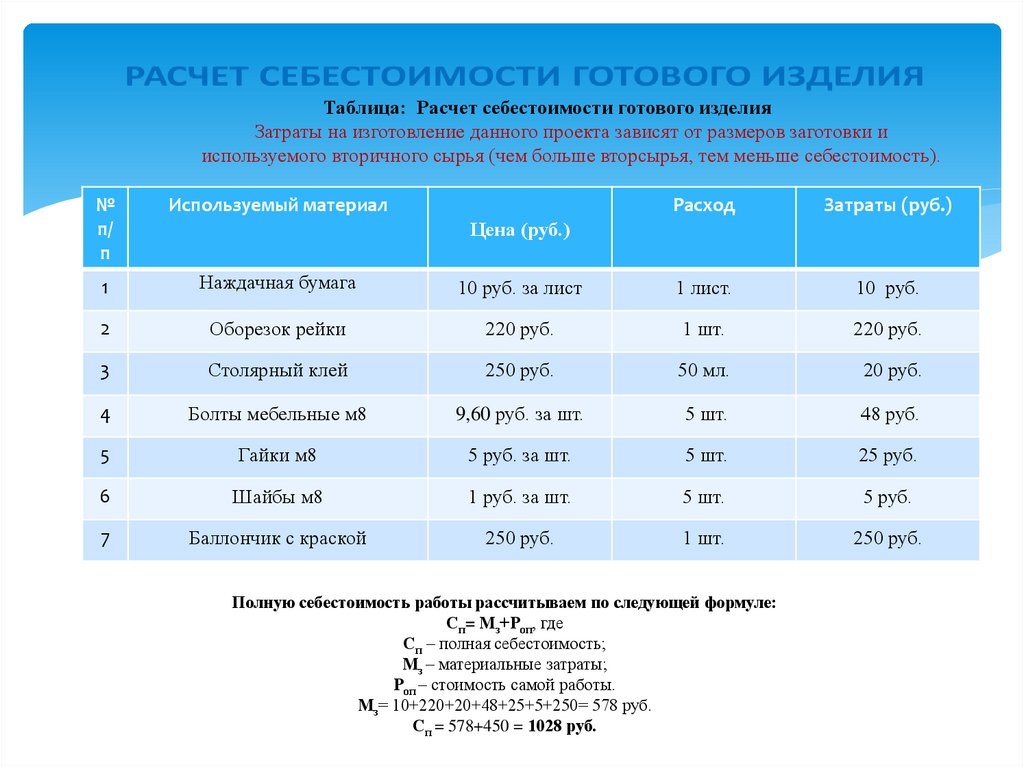

Таблица: Расчет себестоимости готового изделия
Затраты на изготовление данного проекта зависят от размеров заготовки и
используемого вторичного сырья (чем больше вторсырья, тем меньше себестоимость).
№
п/
п
Используемый материал
Расход
Затраты (руб.)
1
Наждачная бумага
10 руб. за лист
1 лист.
10 руб.
2
Оборезок рейки
220 руб.
1 шт.
220 руб.
3
Столярный клей
250 руб.
50 мл.
20 руб.
4
Болты мебельные м8
9,60 руб. за шт.
5 шт.
48 руб.
5
Гайки м8
5 руб. за шт.
5 шт.
25 руб.
6
Шайбы м8
1 руб. за шт.
5 шт.
5 руб.
7
Баллончик с краской
250 руб.
1 шт.
250 руб.
Цена (руб.)
Полную себестоимость работы рассчитываем по следующей формуле:
Сп= Мз+Роп, где
Сп – полная себестоимость;
Мз – материальные затраты;
Роп – стоимость самой работы.
Мз= 10+220+20+48+25+5+250= 578 руб.
Сп = 578+450 = 1028 руб.

23.

Обзор результатов проекта
Проект создания универсального устройства для изготовления подрамников и рамок отвечает
потребностям художников и мастеров декоративно-прикладного искусства. Он включает
конструктивные решения, которые упрощают и ускоряют процесс производства рамок, сокращая
время и трудозатраты.
Разрабатываемые конструкции позволяют адаптироваться под разные размеры, что важно для
художников разных жанров. Устройство минимизирует отходы, соответствуя современным
экологическим требованиям. Это открывает возможности для специалистов, предлагающих
широкий ассортимент продукции.
Использование устройства повышает эффективность и позволяет достигать эстетических
стандартов без повышения затрат — важный фактор конкурентоспособности. Растущий спрос на
разнообразные рамки подтверждает актуальность проекта.
Во время работы были выявлены проблемы с настройкой устройства и выбором качественных
материалов, но они были успешно решены. Устройство упорядочивает процесс производства и
адаптируется к любым размерам рамок, что экономит время мастеров.
На основе результатов тестирования видно, что устройство имеет потенциал для внедрения в
производство. В заключение, создание универсального устройства не только решает актуальные
задачи искусства, но и вносит вклад в развитие творческой индустрии в России, что требует
дальнейшей работы и внедрения новых технологий.

24.

Заключение
В заключение работы можно отметить разработку универсального устройства для
изготовления подрамников и рамок, которое решает актуальные проблемы художников и
молодежи. Проект важен для создания доступных и качественных рамок в домашних условиях,
что помогает сэкономить и развивать творческие навыки. Возможность самостоятельно
создавать рамки способствует самовыражению и творчеству.
В ходе работы были рассмотрены различные материалы, такие как деревянные плинтусы,
пенопластовые и полиуретановые молдинги. Каждый материал имеет свои преимущества,
позволяя выбрать наиболее подходящий вариант в зависимости от требований.
Ключевым этапом стала разработка конструкции универсального устройства, простого в
использовании и многофункционального. Оно настраивается под нужные размеры, упрощая
процесс изготовления рамок и делая его доступным для широкой аудитории.
Тестирование устройства показало его эффективность и универсальность, что подтверждает
жизнеспособность проекта. Разработанное устройство упрощает процесс создания рамок,
развивает творческие способности и вносит вклад в сохранение культурных ценностей.
Проект является значимым шагом к повышению доступности художественных материалов.
Надеюсь, что устройство вдохновит новое поколение творческих людей на создание уникальных
произведений. В будущем планирую продолжить улучшение устройства и исследовать новые
материалы и технологии для упрощения процесса создания рамок.

25.

Список литературы
1. Нейросети и психоделика: коротко про 10 основных трендов... [Электронный
ресурс] // vc.ru - Режим доступа: https://vc.ru/design/561239-neiroseti-ipsihodelika-korotko-pro-10-osnovnyh-trendov-v-dizaine-v-2023, свободный. - Загл.
С экрана
2. ТОП-9 трендов графического дизайна 2023 [Электронный ресурс] //
martrending.ru - Режим доступа: https://martrending.ru/kontent/trendygraficheskogo-dizayna-2023, свободный. - Загл. с экрана
3. 10 крупнейших трендов графического дизайна и брендинга... | Дзен
[Электронный ресурс] // dzen.ru - Режим доступа:
https://dzen.ru/a/y47lvnjfkuhv3n2m, свободный. - Загл. с экрана
4. Тренды дизайна-2024: крутые идеи и приемы, которые пора... [Электронный
ресурс] // gb.ru - Режим доступа: https://gb.ru/blog/trendy-dizajna/, свободный. –
Загл. с экрана
5. Тренды промышленного дизайна 2023 года / Skillbox Media [Электронный
ресурс] // skillbox.ru - Режим доступа: https://skillbox.ru/media/design/trendypromyshlennogo-dizayna-2023-goda/, свободный. - Загл. с экрана
6. Рамка для картины своими руками из картона, дерева и других...
[Электронный ресурс] // m-strana.ru - Режим доступа: https://mstrana.ru/blog/post/svoimi-rukami/56089/ramka-dlya-kartiny-svoimi-rukami-116978/,
свободный. - Загл. с экрана

26.

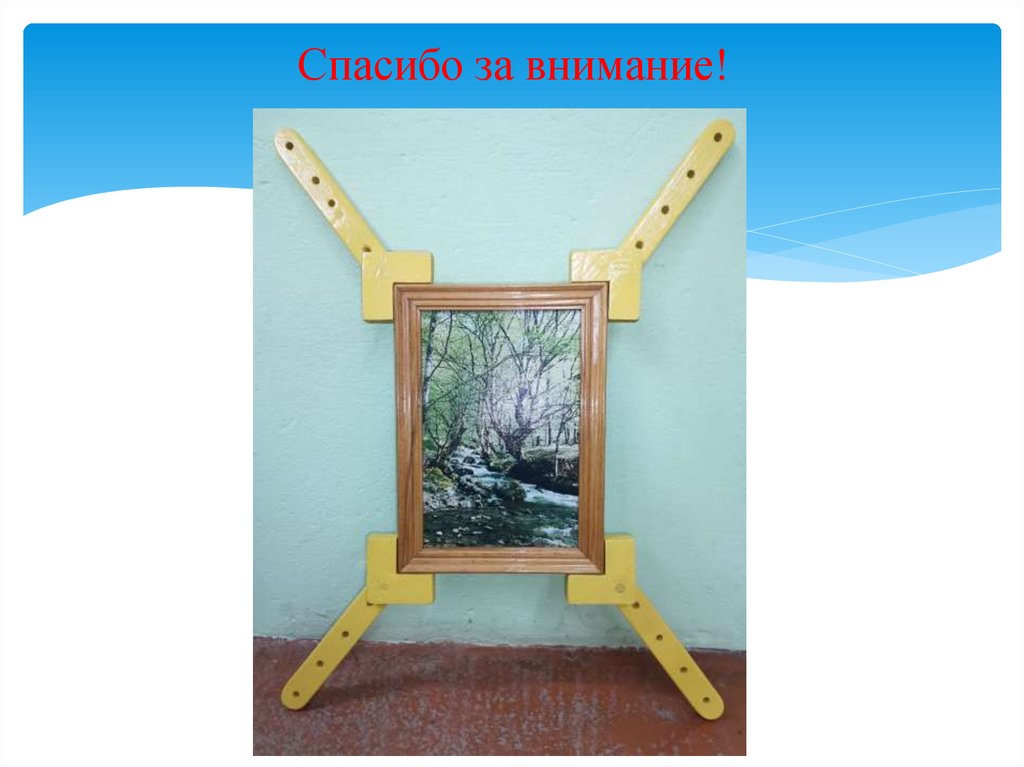

Спасибо за внимание!
