Оснащение оборудованием систем ММС И ВКС д/о Торово Конференц-зал и Диско зал

1.

ОСНАЩЕНИЕ ОБОРУДОВАНИЕМ СИСТЕМ
ММС И ВКС д/о Торово Конференц-зал и
Диско зал

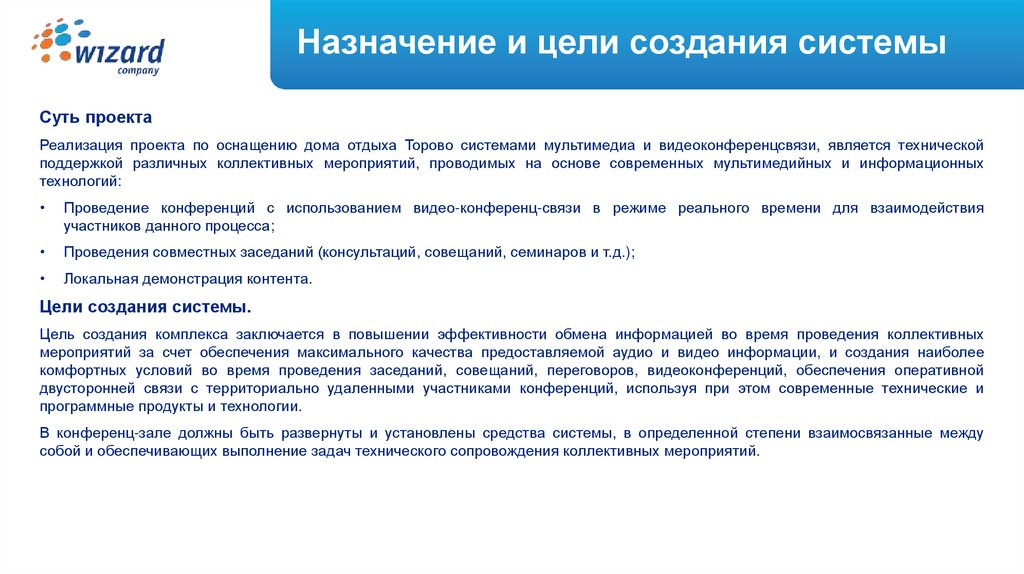

Назначение и цели создания системы
Суть проекта
Реализация проекта по оснащению дома отдыха Торово системами мультимедиа и видеоконференцсвязи, является технической
поддержкой различных коллективных мероприятий, проводимых на основе современных мультимедийных и информационных
технологий:
Проведение конференций с использованием видео-конференц-связи в режиме реального времени для взаимодействия
участников данного процесса;
Проведения совместных заседаний (консультаций, совещаний, семинаров и т.д.);
Локальная демонстрация контента.
Цели создания системы.
Цель создания комплекса заключается в повышении эффективности обмена информацией во время проведения коллективных
мероприятий за счет обеспечения максимального качества предоставляемой аудио и видео информации, и создания наиболее
комфортных условий во время проведения заседаний, совещаний, переговоров, видеоконференций, обеспечения оперативной
двусторонней связи с территориально удаленными участниками конференций, используя при этом современные технические и
программные продукты и технологии.
В конференц-зале должны быть развернуты и установлены средства системы, в определенной степени взаимосвязанные между
собой и обеспечивающих выполнение задач технического сопровождения коллективных мероприятий.

3.

Основные производители решений
Корпоративные мультимедийные системы являются неотъемлемой частью аудиовизуального сегмента Pro-AV. В проекте будет использовано только
оборудования профессионального и корпоративного сегмента, которое неоднократно использовалось в реализации проектов компании Северсталь и хорошо себя
зарекомендовало.

4.

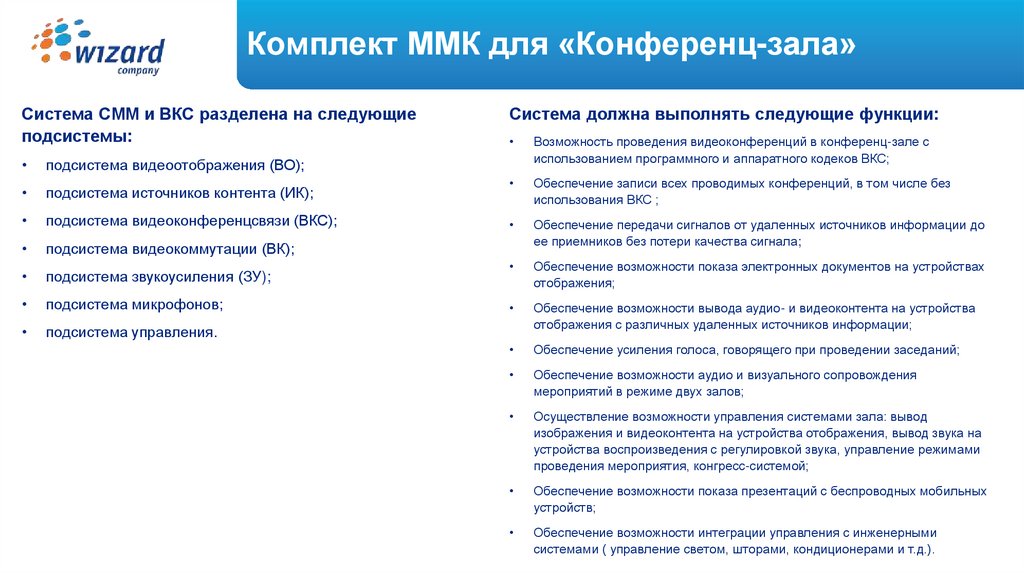

Комплект ММК для «Конференц-зала»
Система СММ и ВКС разделена на следующие
подсистемы:
подсистема видеоотображения (ВО);
подсистема источников контента (ИК);
подсистема видеоконференцсвязи (ВКС);
подсистема видеокоммутации (ВК);
подсистема звукоусиления (ЗУ);
подсистема микрофонов;
подсистема управления.
Система должна выполнять следующие функции:
Возможность проведения видеоконференций в конференц-зале с
использованием программного и аппаратного кодеков ВКС;
Обеспечение записи всех проводимых конференций, в том числе без
использования ВКС ;
Обеспечение передачи сигналов от удаленных источников информации до
ее приемников без потери качества сигнала;
Обеспечение возможности показа электронных документов на устройствах
отображения;
Обеспечение возможности вывода аудио- и видеоконтента на устройства
отображения с различных удаленных источников информации;
Обеспечение усиления голоса, говорящего при проведении заседаний;
Обеспечение возможности аудио и визуального сопровождения
мероприятий в режиме двух залов;
Осуществление возможности управления системами зала: вывод
изображения и видеоконтента на устройства отображения, вывод звука на
устройства воспроизведения с регулировкой звука, управление режимами
проведения мероприятия, конгресс-системой;
Обеспечение возможности показа презентаций с беспроводных мобильных
устройств;
Обеспечение возможности интеграции управления с инженерными
системами ( управление светом, шторами, кондиционерами и т.д.).

5.

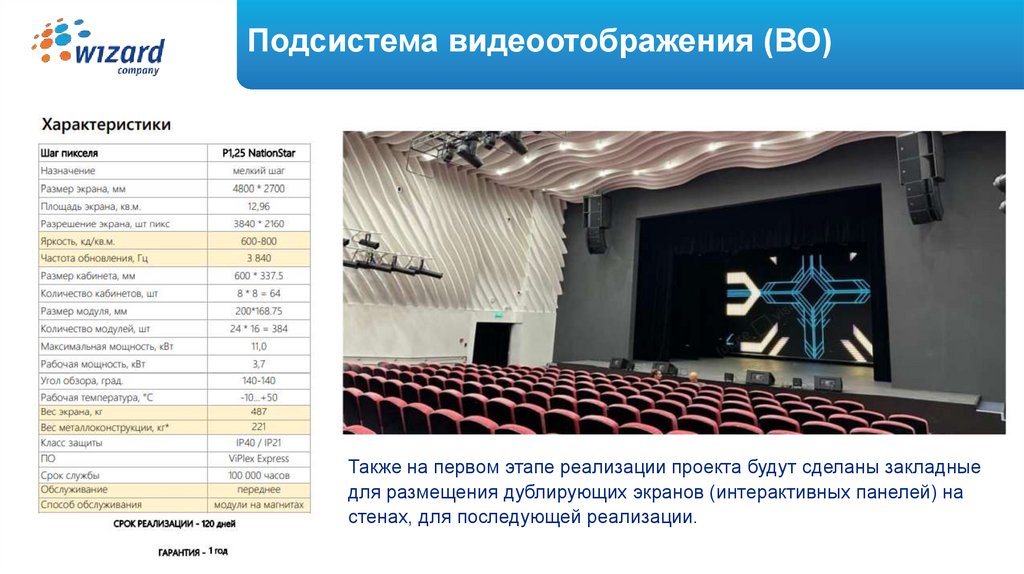

Подсистема видеоотображения (ВО)
Также на первом этапе реализации проекта будут сделаны закладные
для размещения дублирующих экранов (интерактивных панелей) на
стенах, для последующей реализации.

6.

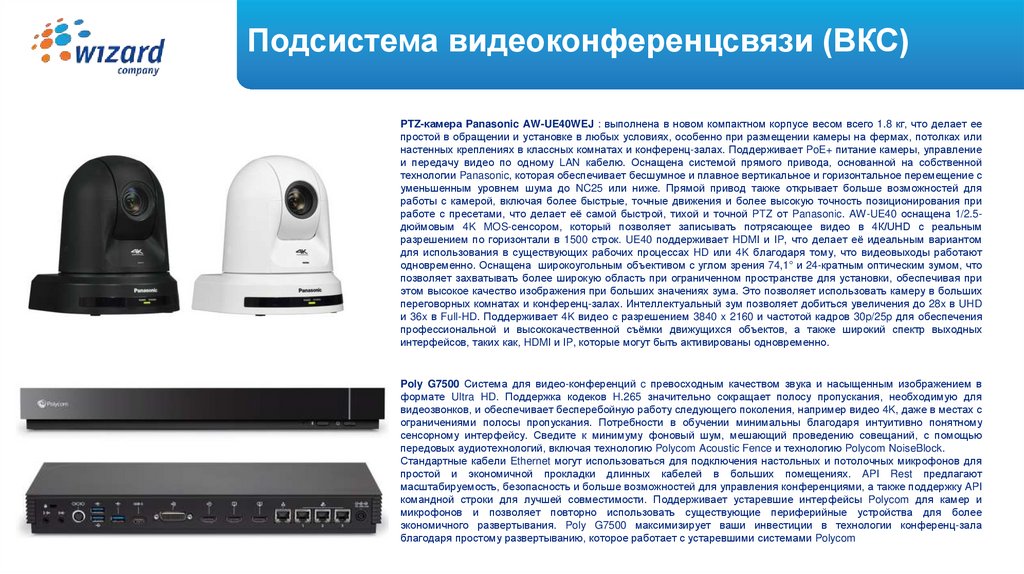

Подсистема видеоконференцсвязи (ВКС)
PTZ-камера Panasonic AW-UE40WEJ : выполнена в новом компактном корпусе весом всего 1.8 кг, что делает ее
простой в обращении и установке в любых условиях, особенно при размещении камеры на фермах, потолках или
настенных креплениях в классных комнатах и конференц-залах. Поддерживает PoE+ питание камеры, управление
и передачу видео по одному LAN кабелю. Оснащена системой прямого привода, основанной на собственной
технологии Panasonic, которая обеспечивает бесшумное и плавное вертикальное и горизонтальное перемещение с
уменьшенным уровнем шума до NC25 или ниже. Прямой привод также открывает больше возможностей для
работы с камерой, включая более быстрые, точные движения и более высокую точность позиционирования при
работе с пресетами, что делает её самой быстрой, тихой и точной PTZ от Panasonic. AW-UE40 оснащена 1/2.5дюймовым 4K MOS-сенсором, который позволяет записывать потрясающее видео в 4К/UHD с реальным
разрешением по горизонтали в 1500 строк. UE40 поддерживает HDMI и IP, что делает её идеальным вариантом
для использования в существующих рабочих процессах HD или 4K благодаря тому, что видеовыходы работают
одновременно. Оснащена широкоугольным объективом с углом зрения 74,1° и 24-кратным оптическим зумом, что
позволяет захватывать более широкую область при ограниченном пространстве для установки, обеспечивая при
этом высокое качество изображения при больших значениях зума. Это позволяет использовать камеру в больших
переговорных комнатах и конференц-залах. Интеллектуальный зум позволяет добиться увеличения до 28x в UHD
и 36x в Full-HD. Поддерживает 4K видео с разрешением 3840 x 2160 и частотой кадров 30p/25p для обеспечения
профессиональной и высококачественной съёмки движущихся объектов, а также широкий спектр выходных
интерфейсов, таких как, HDMI и IP, которые могут быть активированы одновременно.
Poly G7500 Система для видео-конференций c превосходным качеством звука и насыщенным изображением в
формате Ultra HD. Поддержка кодеков H.265 значительно сокращает полосу пропускания, необходимую для
видеозвонков, и обеспечивает бесперебойную работу следующего поколения, например видео 4K, даже в местах с
ограничениями полосы пропускания. Потребности в обучении минимальны благодаря интуитивно понятному
сенсорному интерфейсу. Сведите к минимуму фоновый шум, мешающий проведению совещаний, с помощью
передовых аудиотехнологий, включая технологию Polycom Acoustic Fence и технологию Polycom NoiseBlock.
Стандартные кабели Ethernet могут использоваться для подключения настольных и потолочных микрофонов для
простой и экономичной прокладки длинных кабелей в больших помещениях. API Rest предлагают
масштабируемость, безопасность и больше возможностей для управления конференциями, а также поддержку API
командной строки для лучшей совместимости. Поддерживает устаревшие интерфейсы Polycom для камер и
микрофонов и позволяет повторно использовать существующие периферийные устройства для более
экономичного развертывания. Poly G7500 максимизирует ваши инвестиции в технологии конференц-зала
благодаря простому развертыванию, которое работает с устаревшими системами Polycom

7.

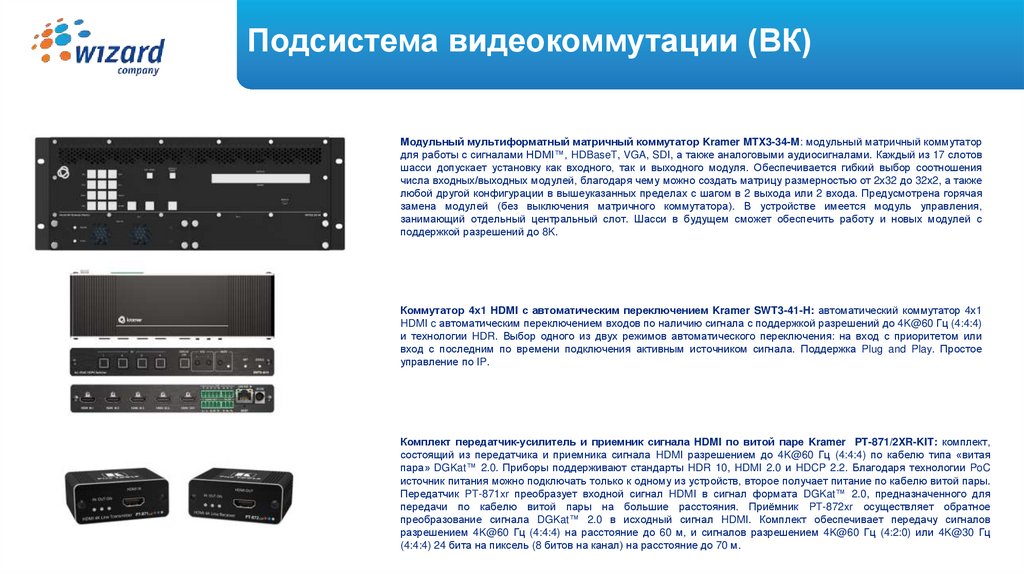

Подсистема видеокоммутации (ВК)
Модульный мультиформатный матричный коммутатор Kramer MTX3-34-M: модульный матричный коммутатор
для работы с сигналами HDMI™, HDBaseT, VGA, SDI, а также аналоговыми аудиосигналами. Каждый из 17 слотов
шасси допускает установку как входного, так и выходного модуля. Обеспечивается гибкий выбор соотношения
числа входных/выходных модулей, благодаря чему можно создать матрицу размерностью от 2х32 до 32х2, а также
любой другой конфигурации в вышеуказанных пределах с шагом в 2 выхода или 2 входа. Предусмотрена горячая
замена модулей (без выключения матричного коммутатора). В устройстве имеется модуль управления,
занимающий отдельный центральный слот. Шасси в будущем сможет обеспечить работу и новых модулей с
поддержкой разрешений до 8K.
Коммутатор 4х1 HDMI с автоматическим переключением Kramer SWT3-41-H: автоматический коммутатор 4х1
HDMI c автоматическим переключением входов по наличию сигнала с поддержкой разрешений до 4K@60 Гц (4:4:4)
и технологии HDR. Выбор одного из двух режимов автоматического переключения: на вход с приоритетом или
вход с последним по времени подключения активным источником сигнала. Поддержка Plug and Play. Простое
управление по IP.

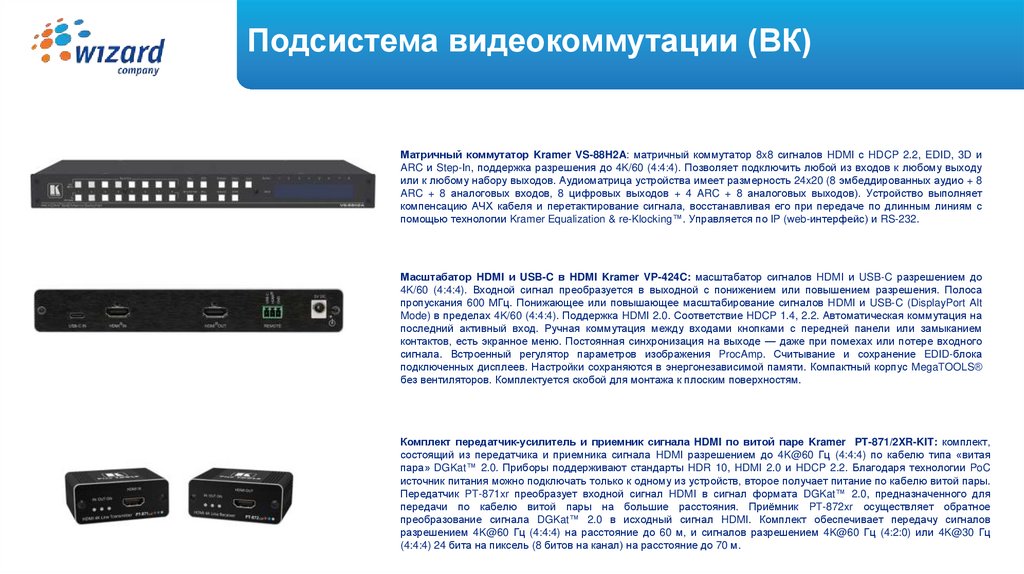

Комплект передатчик-усилитель и приемник сигнала HDMI по витой паре Kramer PT-871/2XR-KIT: комплект,
состоящий из передатчика и приемника сигнала HDMI разрешением до 4K@60 Гц (4:4:4) по кабелю типа «витая
пара» DGKat™ 2.0. Приборы поддерживают стандарты HDR 10, HDMI 2.0 и HDCP 2.2. Благодаря технологии PoC
источник питания можно подключать только к одному из устройств, второе получает питание по кабелю витой пары.
Передатчик PT-871xr преобразует входной сигнал HDMI в сигнал формата DGKat™ 2.0, предназначенного для
передачи по кабелю витой пары на большие расстояния. Приёмник PT-872xr осуществляет обратное
преобразование сигнала DGKat™ 2.0 в исходный сигнал HDMI. Комплект обеспечивает передачу сигналов
разрешением 4K@60 Гц (4:4:4) на расстояние до 60 м, и сигналов разрешением 4K@60 Гц (4:2:0) или 4K@30 Гц
(4:4:4) 24 бита на пиксель (8 битов на канал) на расстояние до 70 м.

8.

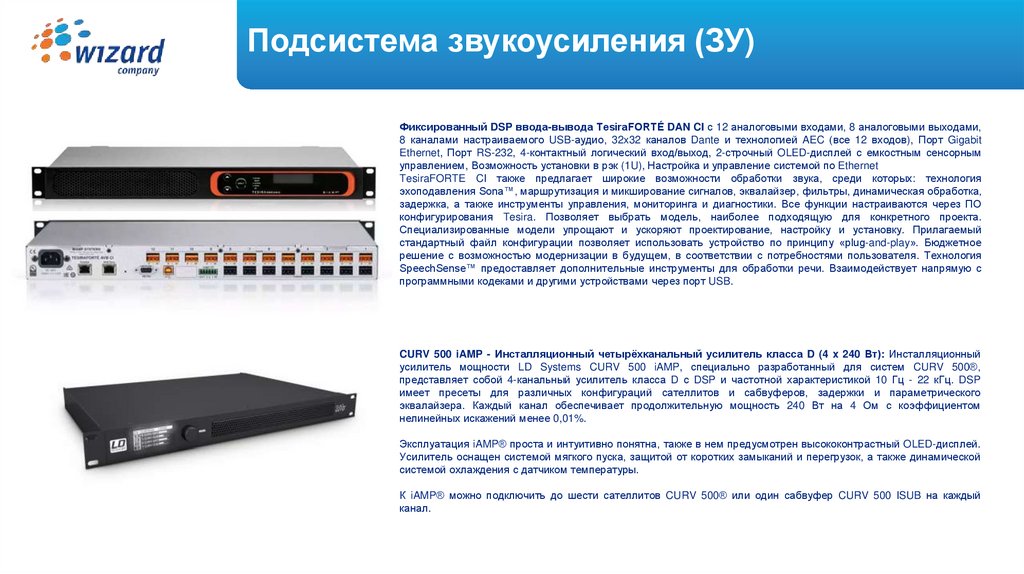

Подсистема звукоусиления (ЗУ)

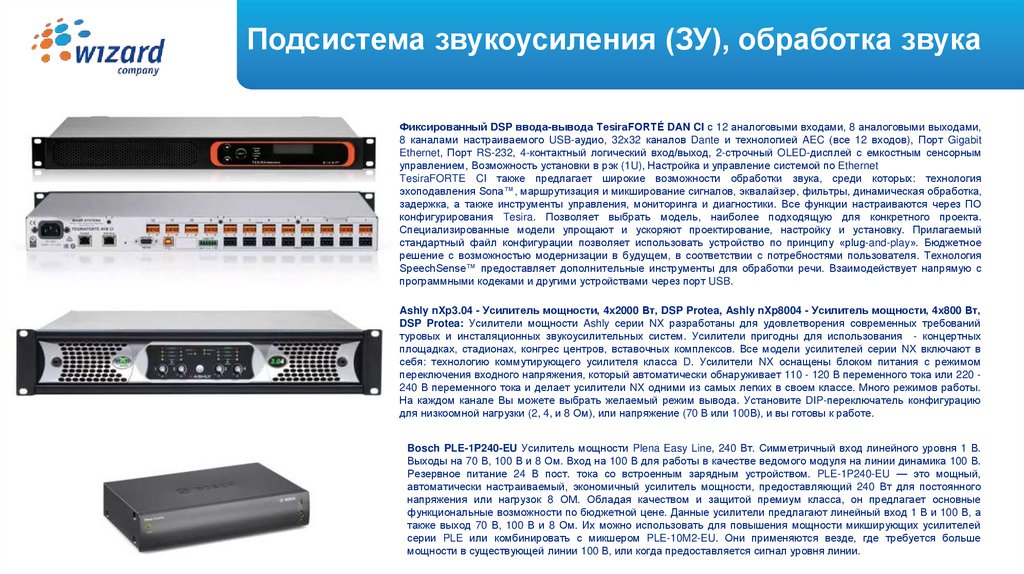

Фиксированный DSP ввода-вывода TesiraFORTÉ DAN CI с 12 аналоговыми входами, 8 аналоговыми выходами,
8 каналами настраиваемого USB-аудио, 32x32 каналов Dante и технологией AEC (все 12 входов), Порт Gigabit
Ethernet, Порт RS-232, 4-контактный логический вход/выход, 2-строчный OLED-дисплей с емкостным сенсорным
управлением, Возможность установки в рэк (1U), Настройка и управление системой по Ethernet
TesiraFORTE CI также предлагает широкие возможности обработки звука, среди которых: технология
эхоподавления Sona™, маршрутизация и микширование сигналов, эквалайзер, фильтры, динамическая обработка,
задержка, а также инструменты управления, мониторинга и диагностики. Все функции настраиваются через ПО
конфигурирования Tesira. Позволяет выбрать модель, наиболее подходящую для конкретного проекта.
Специализированные модели упрощают и ускоряют проектирование, настройку и установку. Прилагаемый
стандартный файл конфигурации позволяет использовать устройство по принципу «plug-and-play». Бюджетное
решение с возможностью модернизации в будущем, в соответствии с потребностями пользователя. Технология
SpeechSense™ предоставляет дополнительные инструменты для обработки речи. Взаимодействует напрямую с
программными кодеками и другими устройствами через порт USB.
CURV 500 iAMP - Инсталляционный четырёхканальный усилитель класса D (4 x 240 Вт): Инсталляционный
усилитель мощности LD Systems CURV 500 iAMP, специально разработанный для систем CURV 500®,
представляет собой 4-канальный усилитель класса D с DSP и частотной характеристикой 10 Гц - 22 кГц. DSP
имеет пресеты для различных конфигураций сателлитов и сабвуферов, задержки и параметрического
эквалайзера. Каждый канал обеспечивает продолжительную мощность 240 Вт на 4 Ом с коэффициентом
нелинейных искажений менее 0,01%.
Эксплуатация iAMP® проста и интуитивно понятна, также в нем предусмотрен высококонтрастный OLED-дисплей.
Усилитель оснащен системой мягкого пуска, защитой от коротких замыканий и перегрузок, а также динамической
системой охлаждения с датчиком температуры.
К iAMP® можно подключить до шести сателлитов CURV 500® или один сабвуфер CURV 500 ISUB на каждый
канал.

9.

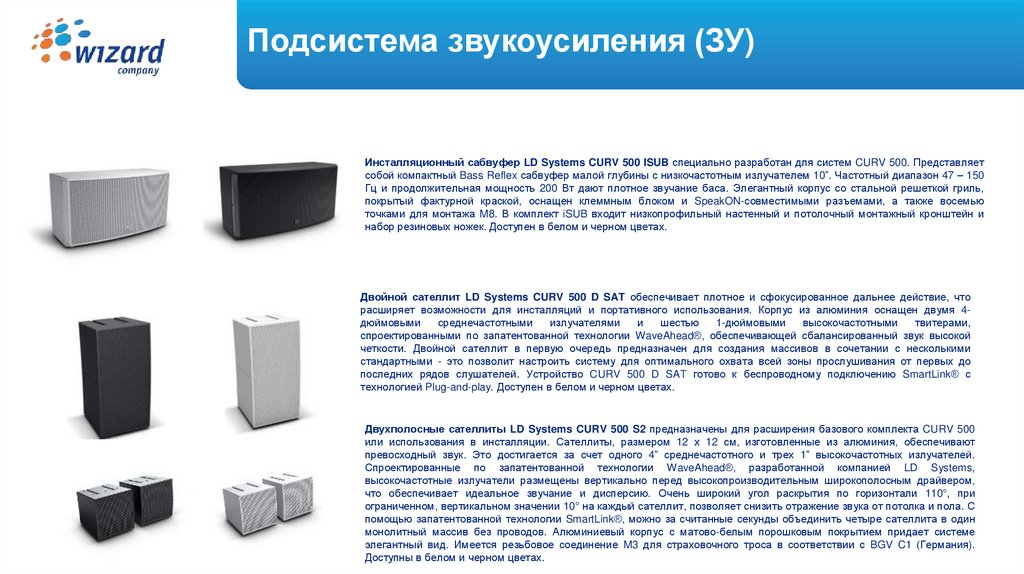

Подсистема звукоусиления (ЗУ)
Инсталляционный сабвуфер LD Systems CURV 500 ISUB специально разработан для систем CURV 500. Представляет
собой компактный Bass Reflex сабвуфер малой глубины с низкочастотным излучателем 10”. Частотный диапазон 47 – 150
Гц и продолжительная мощность 200 Вт дают плотное звучание баса. Элегантный корпус со стальной решеткой гриль,
покрытый фактурной краской, оснащен клеммным блоком и SpeakON-совместимыми разъемами, а также восемью
точками для монтажа M8. В комплект iSUB входит низкопрофильный настенный и потолочный монтажный кронштейн и
набор резиновых ножек. Доступен в белом и черном цветах.
Двойной сателлит LD Systems CURV 500 D SAT обеспечивает плотное и сфокусированное дальнее действие, что
расширяет возможности для инсталляций и портативного использования. Корпус из алюминия оснащен двумя 4дюймовыми
среднечастотными
излучателями
и
шестью
1-дюймовыми
высокочастотными
твитерами,
спроектированными по запатентованной технологии WaveAhead®, обеспечивающей сбалансированный звук высокой
четкости. Двойной сателлит в первую очередь предназначен для создания массивов в сочетании с несколькими
стандартными - это позволит настроить систему для оптимального охвата всей зоны прослушивания от первых до
последних рядов слушателей. Устройство CURV 500 D SAT готово к беспроводному подключению SmartLink® с
технологией Plug-and-play. Доступен в белом и черном цветах.
Двухполосные сателлиты LD Systems CURV 500 S2 предназначены для расширения базового комплекта CURV 500
или использования в инсталляции. Сателлиты, размером 12 х 12 см, изготовленные из алюминия, обеспечивают
превосходный звук. Это достигается за счет одного 4” среднечастотного и трех 1” высокочастотных излучателей.
Спроектированные по запатентованной технологии WaveAhead®, разработанной компанией LD Systems,
высокочастотные излучатели размещены вертикально перед высокопроизводительным широкополосным драйвером,
что обеспечивает идеальное звучание и дисперсию. Очень широкий угол раскрытия по горизонтали 110°, при
ограниченном, вертикальном значении 10° на каждый сателлит, позволяет снизить отражение звука от потолка и пола. С
помощью запатентованной технологии SmartLink®, можно за считанные секунды объединить четыре сателлита в один
монолитный массив без проводов. Алюминиевый корпус с матово-белым порошковым покрытием придает системе
элегантный вид. Имеется резьбовое соединение M3 для страховочного троса в соответствии с BGV C1 (Германия).
Доступны в белом и черном цветах.

10.

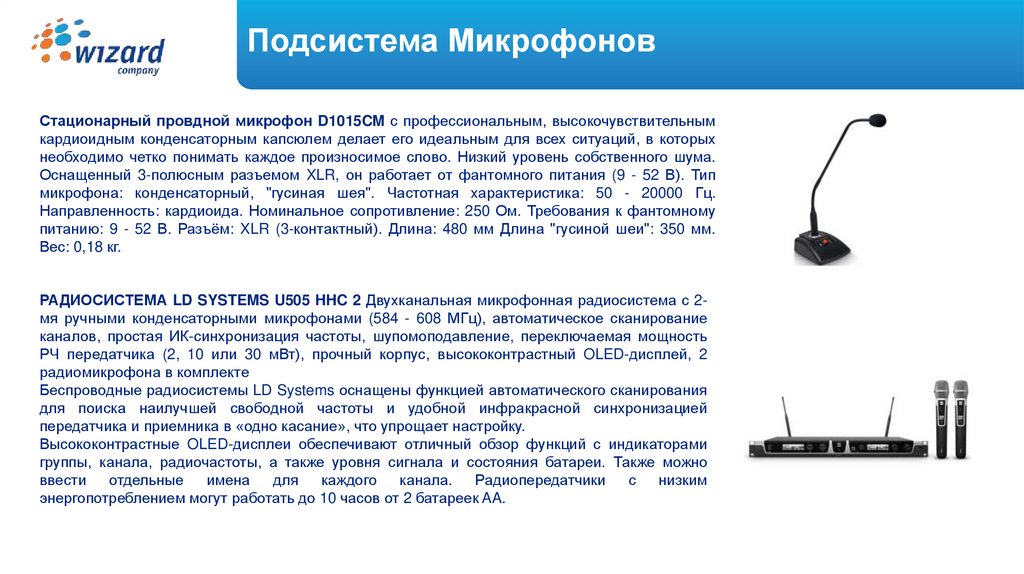

Подсистема Микрофонов
Стационарный провдной микрофон D1015CM с профессиональным, высокочувствительным
кардиоидным конденсаторным капсюлем делает его идеальным для всех ситуаций, в которых
необходимо четко понимать каждое произносимое слово. Низкий уровень собственного шума.
Оснащенный 3-полюсным разъемом XLR, он работает от фантомного питания (9 - 52 В). Тип
микрофона: конденсаторный, "гусиная шея". Частотная характеристика: 50 - 20000 Гц.
Направленность: кардиоида. Номинальное сопротивление: 250 Ом. Требования к фантомному
питанию: 9 - 52 В. Разъём: XLR (3-контактный). Длина: 480 мм Длина "гусиной шеи": 350 мм.
Вес: 0,18 кг.
РАДИОСИСТЕМА LD SYSTEMS U505 HHC 2 Двухканальная микрофонная радиосистема с 2мя ручными конденсаторными микрофонами (584 - 608 МГц), автоматическое сканирование
каналов, простая ИК-синхронизация частоты, шупомоподавление, переключаемая мощность
РЧ передатчика (2, 10 или 30 мВт), прочный корпус, высококонтрастный OLED-дисплей, 2
радиомикрофона в комплекте
Беспроводные радиосистемы LD Systems оснащены функцией автоматического сканирования
для поиска наилучшей свободной частоты и удобной инфракрасной синхронизацией
передатчика и приемника в «одно касание», что упрощает настройку.
Высококонтрастные OLED-дисплеи обеспечивают отличный обзор функций с индикаторами
группы, канала, радиочастоты, а также уровня сигнала и состояния батареи. Также можно
ввести
отдельные
имена
для
каждого
канала.
Радиопередатчики
с
низким
энергопотреблением могут работать до 10 часов от 2 батареек AA.

11.

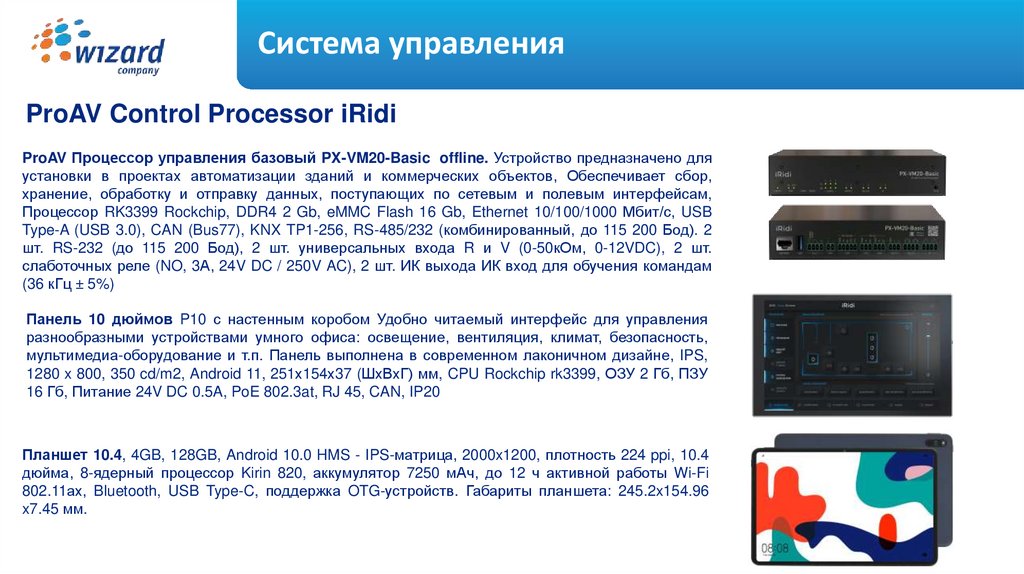

Система управления
ProAV Control Processor iRidi
ProAV Процессор управления базовый PX-VM20-Basic offline. Устройство предназначено для
установки в проектах автоматизации зданий и коммерческих объектов, Обеспечивает сбор,
хранение, обработку и отправку данных, поступающих по сетевым и полевым интерфейсам,
Процессор RK3399 Rockchip, DDR4 2 Gb, eMMC Flash 16 Gb, Ethernet 10/100/1000 Мбит/с, USB
Type-A (USB 3.0), CAN (Bus77), KNX TP1-256, RS-485/232 (комбинированный, до 115 200 Бод). 2
шт. RS-232 (до 115 200 Бод), 2 шт. универсальных входа R и V (0-50кОм, 0-12VDC), 2 шт.
слаботочных реле (NO, 3А, 24V DC / 250V AC), 2 шт. ИК выхода ИК вход для обучения командам
(36 кГц ± 5%)
Панель 10 дюймов P10 с настенным коробом Удобно читаемый интерфейс для управления
разнообразными устройствами умного офиса: освещение, вентиляция, климат, безопасность,
мультимедиа-оборудование и т.п. Панель выполнена в современном лаконичном дизайне, IPS,
1280 x 800, 350 cd/m2, Android 11, 251х154х37 (ШхВхГ) мм, CPU Rockchip rk3399, ОЗУ 2 Гб, ПЗУ
16 Гб, Питание 24V DC 0.5A, PoE 802.3at, RJ 45, CAN, IP20
Планшет 10.4, 4GB, 128GB, Android 10.0 HMS - IPS-матрица, 2000x1200, плотность 224 ppi, 10.4
дюйма, 8-ядерный процессор Kirin 820, аккумулятор 7250 мАч, до 12 ч активной работы Wi-Fi
802.11ах, Bluetooth, USB Type-C, поддержка OTG-устройств. Габариты планшета: 245.2x154.96
x7.45 мм.

12.

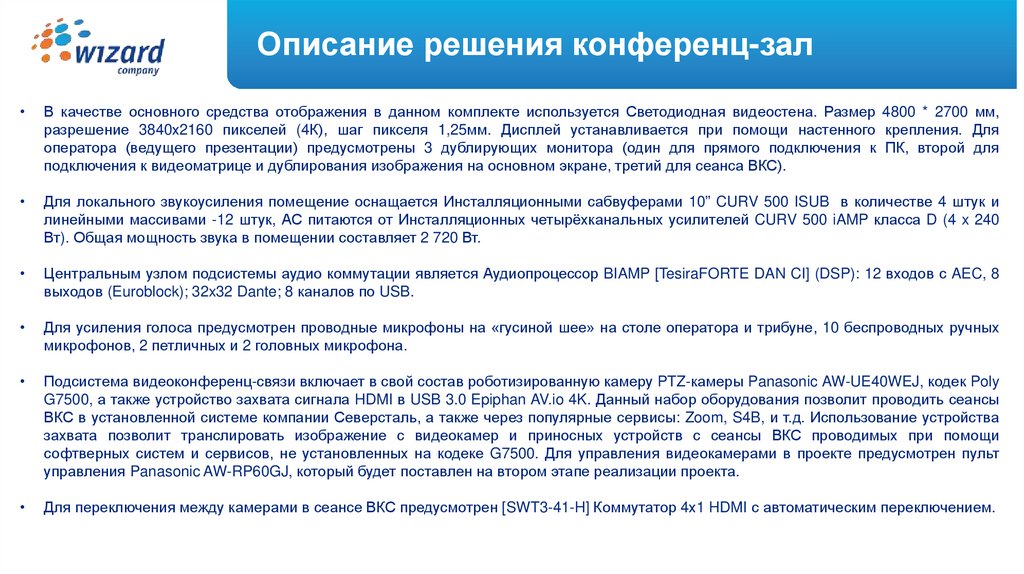

Описание решения конференц-зал
В качестве основного средства отображения в данном комплекте используется Светодиодная видеостена. Размер 4800 * 2700 мм,
разрешение 3840х2160 пикселей (4К), шаг пикселя 1,25мм. Дисплей устанавливается при помощи настенного крепления. Для
оператора (ведущего презентации) предусмотрены 3 дублирующих монитора (один для прямого подключения к ПК, второй для
подключения к видеоматрице и дублирования изображения на основном экране, третий для сеанса ВКС).
Для локального звукоусиления помещение оснащается Инсталляционными сабвуферами 10” CURV 500 ISUB в количестве 4 штук и
линейными массивами -12 штук, АС питаются от Инсталляционных четырёхканальных усилителей CURV 500 iAMP класса D (4 x 240
Вт). Общая мощность звука в помещении составляет 2 720 Вт.
Центральным узлом подсистемы аудио коммутации является Аудиопроцессор BIAMP [TesiraFORTE DAN CI] (DSP): 12 входов с AEC, 8
выходов (Euroblock); 32x32 Dante; 8 каналов по USB.
Для усиления голоса предусмотрен проводные микрофоны на «гусиной шее» на столе оператора и трибуне, 10 беспроводных ручных
микрофонов, 2 петличных и 2 головных микрофона.
Подсистема видеоконференц-связи включает в свой состав роботизированную камеру PTZ-камеры Panasonic AW-UE40WEJ, кодек Poly
G7500, а также устройство захвата сигнала HDMI в USB 3.0 Epiphan AV.io 4K. Данный набор оборудования позволит проводить сеансы
ВКС в установленной системе компании Северсталь, а также через популярные сервисы: Zoom, S4B, и т.д. Использование устройства
захвата позволит транслировать изображение с видеокамер и приносных устройств с сеансы ВКС проводимых при помощи
софтверных систем и сервисов, не установленных на кодеке G7500. Для управления видеокамерами в проекте предусмотрен пульт
управления Panasonic AW-RP60GJ, который будет поставлен на втором этапе реализации проекта.
Для переключения между камерами в сеансе ВКС предусмотрен [SWT3-41-H] Коммутатор 4х1 HDMI с автоматическим переключением.

13.

Описание решения конференц-зал
Центральным узлом подсистемы видео-коммутации является цифровой Модульный мультиформатный матричный коммутатор Kramer
MTX3-34-M, который обеспечивает высококачественную коммутацию сигналов видео и аудио с бесподрывным переключением
сигналов. Для передачи сигналов HDMI на расстояния более 10 метров, предусмотрены комплекты приёмников и передатчиков по
витой паре.

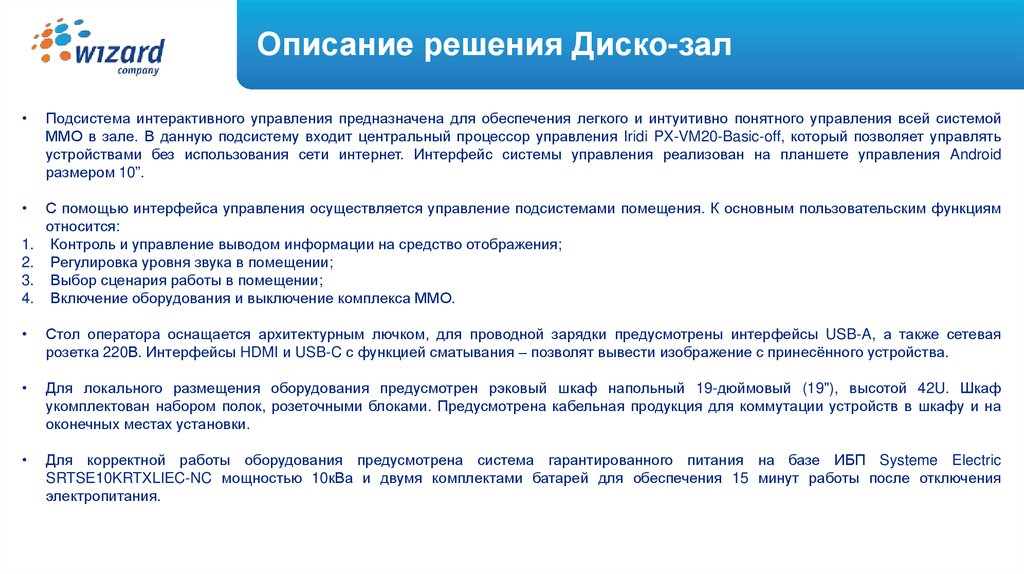

Подсистема интерактивного управления предназначена для обеспечения легкого и интуитивно понятного управления всей системой
ММО в зале. В данную подсистему входит центральный процессор управления Iridi PX-VM20-Basic-off, который позволяет управлять
устройствами без использования сети интернет. Интерфейс системы управления реализован на планшете управления Android
размером 10”.
С помощью интерфейса управления осуществляется управление подсистемами помещения. К основным пользовательским функциям
относится:
Контроль и управление выводом информации на средство отображения;
Регулировка уровня звука в помещении;
Выбор сценария работы в помещении;
Включение оборудования и выключение комплекса ММО.
Выбор заданных пресетов PTZ-камер и управление сеансом ВКС.
1.
2.
3.
4.
5.
Стол оператора оснащается архитектурным лючком, для проводной зарядки предусмотрены интерфейсы USB-A, а также сетевая
розетка 220В. Интерфейсы HDMI и USB-C с функцией сматывания – позволят вывести изображение с принесённого устройства.
Для локального размещения оборудования предусмотрен рэковый шкаф напольный 19-дюймовый (19"), высотой 42U.
Для корректной работы оборудования предусмотрена система гарантированного питания на базе ИБП Systeme Electric
SRTSE10KRTXLIEC-NC мощностью 10кВа и двумя комплектами батарей для обеспечения 15 минут работы после отключения
электропитания.

14.

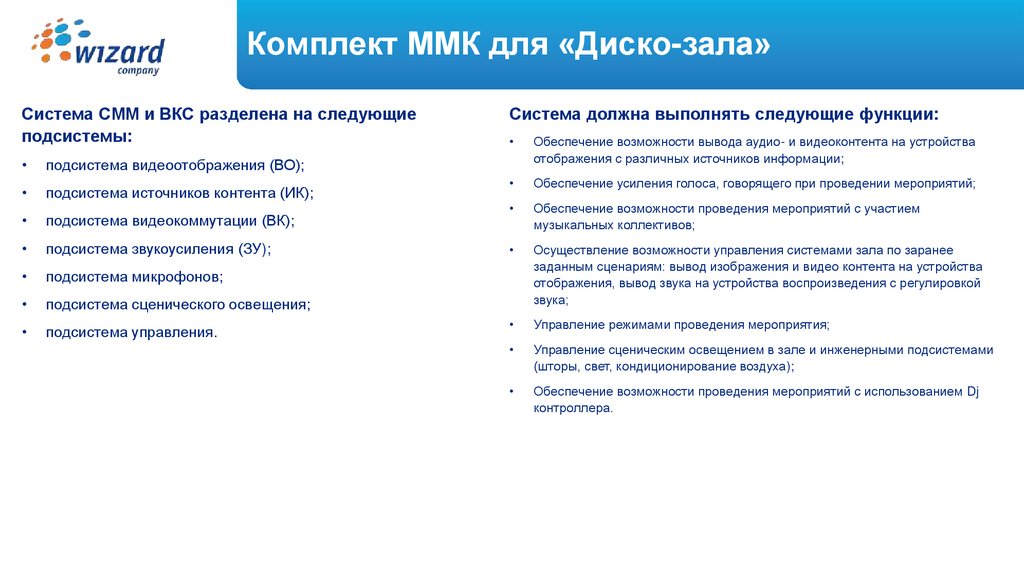

Комплект ММК для «Диско-зала»
Система СММ и ВКС разделена на следующие
подсистемы:
подсистема видеоотображения (ВО);
подсистема источников контента (ИК);
подсистема видеокоммутации (ВК);
подсистема звукоусиления (ЗУ);
подсистема микрофонов;
подсистема сценического освещения;
подсистема управления.
Система должна выполнять следующие функции:
Обеспечение возможности вывода аудио- и видеоконтента на устройства
отображения с различных источников информации;
Обеспечение усиления голоса, говорящего при проведении мероприятий;
Обеспечение возможности проведения мероприятий с участием
музыкальных коллективов;
Осуществление возможности управления системами зала по заранее
заданным сценариям: вывод изображения и видео контента на устройства
отображения, вывод звука на устройства воспроизведения с регулировкой
звука;
Управление режимами проведения мероприятия;
Управление сценическим освещением в зале и инженерными подсистемами
(шторы, свет, кондиционирование воздуха);
Обеспечение возможности проведения мероприятий с использованием Dj
контроллера.

15.

16.

Подсистема видеокоммутации (ВК)
Матричный коммутатор Kramer VS-88H2A: матричный коммутатор 8x8 сигналов HDMI с HDCP 2.2, EDID, 3D и
ARC и Step-In, поддержка разрешения до 4K/60 (4:4:4). Позволяет подключить любой из входов к любому выходу
или к любому набору выходов. Аудиоматрица устройства имеет размерность 24x20 (8 эмбеддированных аудио + 8
ARC + 8 аналоговых входов, 8 цифровых выходов + 4 ARC + 8 аналоговых выходов). Устройство выполняет
компенсацию АЧХ кабеля и перетактирование сигнала, восстанавливая его при передаче по длинным линиям с
помощью технологии Kramer Equalization & re-Klocking™. Управляется по IP (web-интерфейс) и RS-232.
Масштабатор HDMI и USB-C в HDMI Kramer VP-424C: масштабатор сигналов HDMI и USB-C разрешением до
4K/60 (4:4:4). Входной сигнал преобразуется в выходной с понижением или повышением разрешения. Полоса
пропускания 600 МГц. Понижающее или повышающее масштабирование сигналов HDMI и USB-C (DisplayPort Alt
Mode) в пределах 4K/60 (4:4:4). Поддержка HDMI 2.0. Соответствие HDCP 1.4, 2.2. Автоматическая коммутация на
последний активный вход. Ручная коммутация между входами кнопками с передней панели или замыканием
контактов, есть экранное меню. Постоянная синхронизация на выходе — даже при помехах или потере входного
сигнала. Встроенный регулятор параметров изображения ProcAmp. Считывание и сохранение EDID-блока
подключенных дисплеев. Настройки сохраняются в энергонезависимой памяти. Компактный корпус MegaTOOLS®
без вентиляторов. Комплектуется скобой для монтажа к плоским поверхностям.
Комплект передатчик-усилитель и приемник сигнала HDMI по витой паре Kramer PT-871/2XR-KIT: комплект,
состоящий из передатчика и приемника сигнала HDMI разрешением до 4K@60 Гц (4:4:4) по кабелю типа «витая
пара» DGKat™ 2.0. Приборы поддерживают стандарты HDR 10, HDMI 2.0 и HDCP 2.2. Благодаря технологии PoC
источник питания можно подключать только к одному из устройств, второе получает питание по кабелю витой пары.
Передатчик PT-871xr преобразует входной сигнал HDMI в сигнал формата DGKat™ 2.0, предназначенного для
передачи по кабелю витой пары на большие расстояния. Приёмник PT-872xr осуществляет обратное
преобразование сигнала DGKat™ 2.0 в исходный сигнал HDMI. Комплект обеспечивает передачу сигналов
разрешением 4K@60 Гц (4:4:4) на расстояние до 60 м, и сигналов разрешением 4K@60 Гц (4:2:0) или 4K@30 Гц
(4:4:4) 24 бита на пиксель (8 битов на канал) на расстояние до 70 м.

17.

Подсистема звукоусиления (ЗУ), обработка звука
Фиксированный DSP ввода-вывода TesiraFORTÉ DAN CI с 12 аналоговыми входами, 8 аналоговыми выходами,
8 каналами настраиваемого USB-аудио, 32x32 каналов Dante и технологией AEC (все 12 входов), Порт Gigabit
Ethernet, Порт RS-232, 4-контактный логический вход/выход, 2-строчный OLED-дисплей с емкостным сенсорным
управлением, Возможность установки в рэк (1U), Настройка и управление системой по Ethernet
TesiraFORTE CI также предлагает широкие возможности обработки звука, среди которых: технология
эхоподавления Sona™, маршрутизация и микширование сигналов, эквалайзер, фильтры, динамическая обработка,
задержка, а также инструменты управления, мониторинга и диагностики. Все функции настраиваются через ПО
конфигурирования Tesira. Позволяет выбрать модель, наиболее подходящую для конкретного проекта.
Специализированные модели упрощают и ускоряют проектирование, настройку и установку. Прилагаемый
стандартный файл конфигурации позволяет использовать устройство по принципу «plug-and-play». Бюджетное
решение с возможностью модернизации в будущем, в соответствии с потребностями пользователя. Технология
SpeechSense™ предоставляет дополнительные инструменты для обработки речи. Взаимодействует напрямую с
программными кодеками и другими устройствами через порт USB.
Ashly nXp3.04 - Усилитель мощности, 4х2000 Вт, DSP Protea, Ashly nXp8004 - Усилитель мощности, 4х800 Вт,
DSP Protea: Усилители мощности Ashly серии NX разработаны для удовлетворения современных требований
туровых и инсталяционных звукоусилительных систем. Усилители пригодны для использования - концертных
площадках, стадионах, конгрес центров, вставочных комплексов. Все модели усилителей серии NX включают в
себя: технологию коммутирующего усилителя класса D. Усилители NX оснащены блоком питания с режимом
переключения входного напряжения, который автоматически обнаруживает 110 - 120 В переменного тока или 220 240 В переменного тока и делает усилители NX одними из самых легких в своем классе. Много режимов работы.
На каждом канале Вы можете выбрать желаемый режим вывода. Установите DIP-переключатель конфигурацию
для низкоомной нагрузки (2, 4, и 8 Ом), или напряжение (70 В или 100В), и вы готовы к работе.
Bosch PLE-1P240-EU Усилитель мощности Plena Easy Line, 240 Вт. Симметричный вход линейного уровня 1 В.
Выходы на 70 В, 100 В и 8 Ом. Вход на 100 В для работы в качестве ведомого модуля на линии динамика 100 В.
Резервное питание 24 В пост. тока со встроенным зарядным устройством. PLE-1P240-EU — это мощный,
автоматически настраиваемый, экономичный усилитель мощности, предоставляющий 240 Вт для постоянного
напряжения или нагрузок 8 ОМ. Обладая качеством и защитой премиум класса, он предлагает основные
функциональные возможности по бюджетной цене. Данные усилители предлагают линейный вход 1 В и 100 В, а
также выход 70 В, 100 В и 8 Ом. Их можно использовать для повышения мощности микширующих усилителей
серии PLE или комбинировать с микшером PLE-10M2-EU. Они применяются везде, где требуется больше
мощности в существующей линии 100 В, или когда предоставляется сигнал уровня линии.

18.

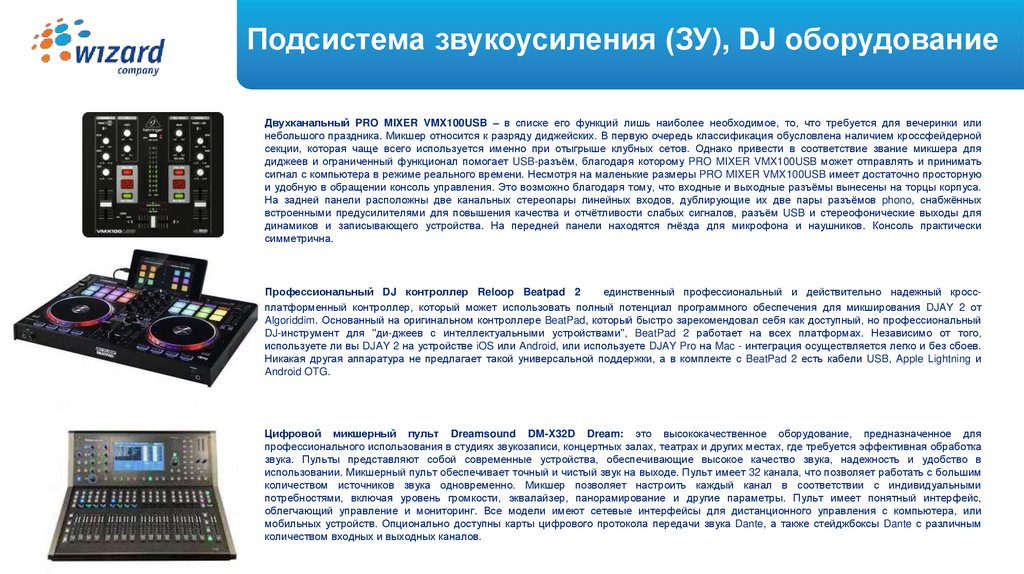

Подсистема звукоусиления (ЗУ), DJ оборудование
Двухканальный PRO MIXER VMX100USB – в списке его функций лишь наиболее необходимое, то, что требуется для вечеринки или
небольшого праздника. Микшер относится к разряду диджейских. В первую очередь классификация обусловлена наличием кроссфейдерной
секции, которая чаще всего используется именно при отыгрыше клубных сетов. Однако привести в соответствие звание микшера для
диджеев и ограниченный функционал помогает USB-разъём, благодаря которому PRO MIXER VMX100USB может отправлять и принимать
сигнал с компьютера в режиме реального времени. Несмотря на маленькие размеры PRO MIXER VMX100USB имеет достаточно просторную
и удобную в обращении консоль управления. Это возможно благодаря тому, что входные и выходные разъёмы вынесены на торцы корпуса.
На задней панели расположны две канальных стереопары линейных входов, дублирующие их две пары разъёмов phono, снабжённых
встроенными предусилителями для повышения качества и отчётливости слабых сигналов, разъём USB и стереофонические выходы для
динамиков и записывающего устройства. На передней панели находятся гнёзда для микрофона и наушников. Консоль практически
симметрична.
Профессиональный DJ контроллер Reloop Beatpad 2
единственный профессиональный и действительно надежный кроссплатформенный контроллер, который может использовать полный потенциал программного обеспечения для микширования DJAY 2 от
Algoriddim. Основанный на оригинальном контроллере BeatPad, который быстро зарекомендовал себя как доступный, но профессиональный
DJ-инструмент для "ди-джеев с интеллектуальными устройствами", BeatPad 2 работает на всех платформах. Независимо от того,
используете ли вы DJAY 2 на устройстве iOS или Android, или используете DJAY Pro на Mac - интеграция осуществляется легко и без сбоев.
Никакая другая аппаратура не предлагает такой универсальной поддержки, а в комплекте с BeatPad 2 есть кабели USB, Apple Lightning и
Android OTG.
Цифровой микшерный пульт Dreamsound DM-X32D Dream: это высококачественное оборудование, предназначенное для
профессионального использования в студиях звукозаписи, концертных залах, театрах и других местах, где требуется эффективная обработка
звука. Пульты представляют собой современные устройства, обеспечивающие высокое качество звука, надежность и удобство в
использовании. Микшерный пульт обеспечивает точный и чистый звук на выходе. Пульт имеет 32 канала, что позволяет работать с большим
количеством источников звука одновременно. Микшер позволяет настроить каждый канал в соответствии с индивидуальными
потребностями, включая уровень громкости, эквалайзер, панорамирование и другие параметры. Пульт имеет понятный интерфейс,
облегчающий управление и мониторинг. Все модели имеют сетевые интерфейсы для дистанционного управления с компьютера, или
мобильных устройств. Опционально доступны карты цифрового протокола передачи звука Dante, а также стейджбоксы Dante с различным
количеством входных и выходных каналов.

19.

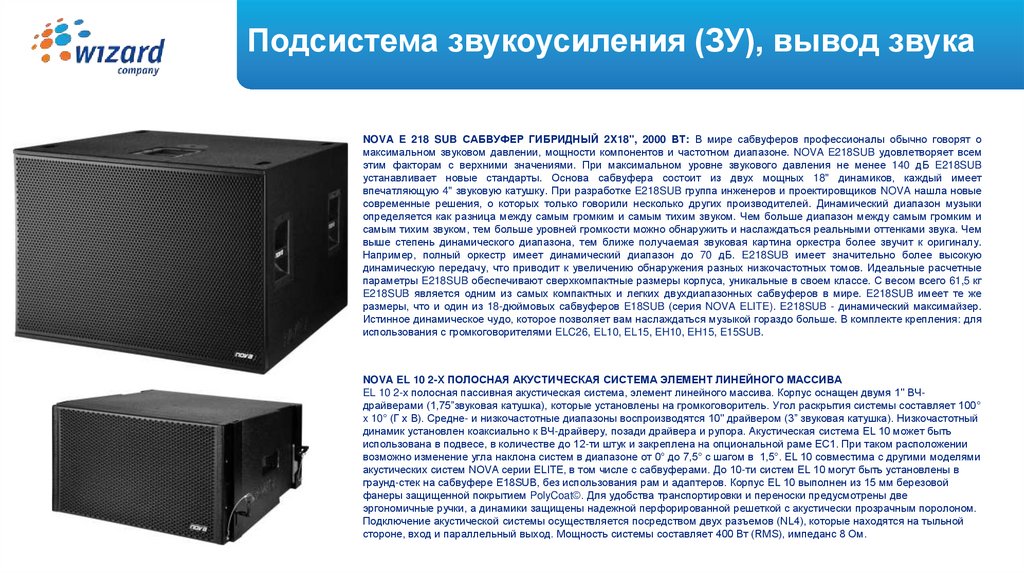

Подсистема звукоусиления (ЗУ), вывод звука
NOVA E 218 SUB САБВУФЕР ГИБРИДНЫЙ 2X18", 2000 ВТ: В мире сабвуферов профессионалы обычно говорят о
максимальном звуковом давлении, мощности компонентов и частотном диапазоне. NOVA E218SUB удовлетворяет всем
этим факторам с верхними значениями. При максимальном уровне звукового давления не менее 140 дБ E218SUB
устанавливает новые стандарты. Основа сабвуфера состоит из двух мощных 18" динамиков, каждый имеет
впечатляющую 4" звуковую катушку. При разработке E218SUB группа инженеров и проектировщиков NOVA нашла новые
современные решения, о которых только говорили несколько других производителей. Динамический диапазон музыки
определяется как разница между самым громким и самым тихим звуком. Чем больше диапазон между самым громким и
самым тихим звуком, тем больше уровней громкости можно обнаружить и наслаждаться реальными оттенками звука. Чем
выше степень динамического диапазона, тем ближе получаемая звуковая картина оркестра более звучит к оригиналу.
Например, полный оркестр имеет динамический диапазон до 70 дБ. E218SUB имеет значительно более высокую
динамическую передачу, что приводит к увеличению обнаружения разных низкочастотных томов. Идеальные расчетные
параметры E218SUB обеспечивают сверхкомпактные размеры корпуса, уникальные в своем классе. С весом всего 61,5 кг
E218SUB является одним из самых компактных и легких двухдиапазонных сабвуферов в мире. E218SUB имеет те же
размеры, что и один из 18-дюймовых сабвуферов E18SUB (серия NOVA ELITE). E218SUB - динамический максимайзер.
Истинное динамическое чудо, которое позволяет вам наслаждаться музыкой гораздо больше. В комплекте крепления: для
использования с громкоговорителями ELC26, EL10, EL15, EH10, EH15, E15SUB.
NOVA EL 10 2-Х ПОЛОСНАЯ АКУСТИЧЕСКАЯ СИСТЕМА ЭЛЕМЕНТ ЛИНЕЙНОГО МАССИВА
EL 10 2-х полосная пассивная акустическая система, элемент линейного массива. Корпус оснащен двумя 1" ВЧдрайверами (1,75”звуковая катушка), которые установлены на громкоговоритель. Угол раскрытия системы составляет 100°
x 10° (Г x В). Средне- и низкочастотные диапазоны воспроизводятся 10" драйвером (3” звуковая катушка). Низкочастотный
динамик установлен коаксиально к ВЧ-драйверу, позади драйвера и рупора. Акустическая система EL 10 может быть
использована в подвесе, в количестве до 12-ти штук и закреплена на опциональной раме EC1. При таком расположении
возможно изменение угла наклона систем в диапазоне от 0° до 7,5° с шагом в 1,5°. EL 10 совместима с другими моделями
акустических систем NOVA серии ELITE, в том числе с сабвуферами. До 10-ти систем EL 10 могут быть установлены в
граунд-стек на сабвуфере E18SUB, без использования рам и адаптеров. Корпус EL 10 выполнен из 15 мм березовой
фанеры защищенной покрытием PolyCoat©. Для удобства транспортировки и переноски предусмотрены две
эргономичные ручки, а динамики защищены надежной перфорированной решеткой с акустически прозрачным поролоном.
Подключение акустической системы осуществляется посредством двух разъемов (NL4), которые находятся на тыльной
стороне, вход и параллельный выход. Мощность системы составляет 400 Вт (RMS), импеданс 8 Ом.

20.

21.

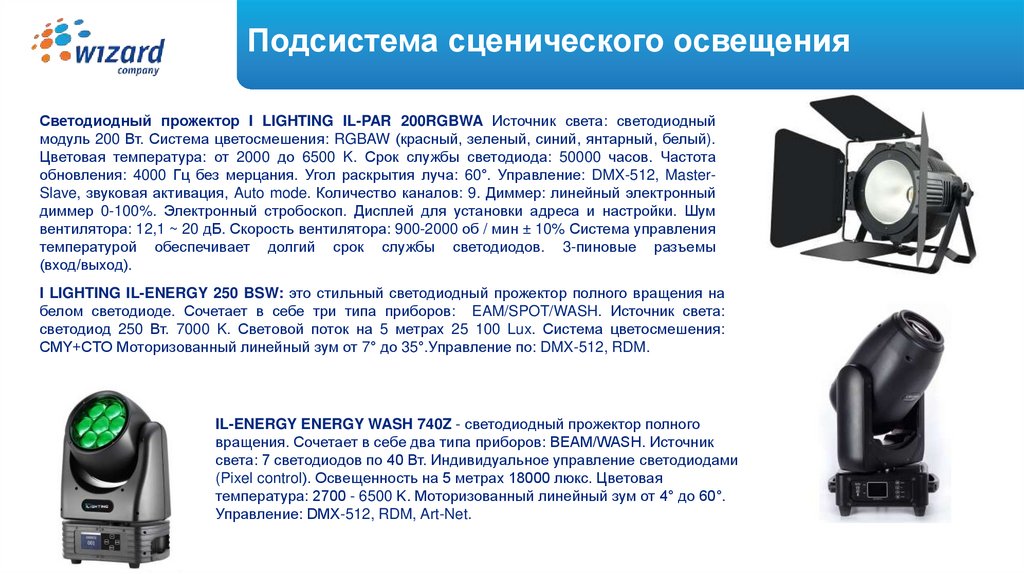

Подсистема сценического освещения
Светодиодный прожектор I LIGHTING IL-PAR 200RGBWA Источник света: светодиодный
модуль 200 Вт. Система цветосмешения: RGBAW (красный, зеленый, синий, янтарный, белый).
Цветовая температура: от 2000 до 6500 K. Срок службы светодиода: 50000 часов. Частота
обновления: 4000 Гц без мерцания. Угол раскрытия луча: 60°. Управление: DMX-512, MasterSlave, звуковая активация, Auto mode. Количество каналов: 9. Диммер: линейный электронный
диммер 0-100%. Электронный стробоскоп. Дисплей для установки адреса и настройки. Шум
вентилятора: 12,1 ~ 20 дБ. Скорость вентилятора: 900-2000 об / мин ± 10% Система управления
температурой обеспечивает долгий срок службы светодиодов. 3-пиновые разъемы
(вход/выход).
I LIGHTING IL-ENERGY 250 BSW: это стильный светодиодный прожектор полного вращения на
белом светодиоде. Сочетает в себе три типа приборов: EAM/SPOT/WASH. Источник света:
светодиод 250 Вт. 7000 K. Световой поток на 5 метрах 25 100 Lux. Система цветосмешения:
СMY+CTO Моторизованный линейный зум от 7° до 35°.Управление по: DMX-512, RDM.
IL-ENERGY ENERGY WASH 740Z - светодиодный прожектор полного
вращения. Сочетает в себе два типа приборов: BEAM/WASH. Источник
света: 7 светодиодов по 40 Вт. Индивидуальное управление светодиодами
(Pixel control). Освещенность на 5 метрах 18000 люкс. Цветовая
температура: 2700 - 6500 K. Моторизованный линейный зум от 4° до 60°.
Управление: DMX-512, RDM, Art-Net.

22.

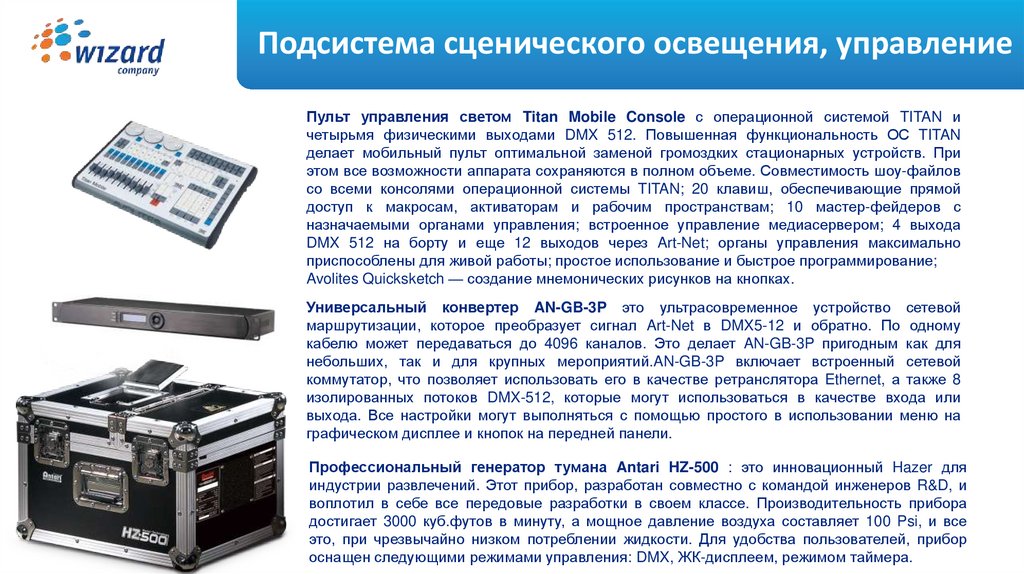

Подсистема сценического освещения, управление
Пульт управления светом Titan Mobile Console с операционной системой TITAN и
четырьмя физическими выходами DMX 512. Повышенная функциональность ОС TITAN
делает мобильный пульт оптимальной заменой громоздких стационарных устройств. При
этом все возможности аппарата сохраняются в полном объеме. Совместимость шоу-файлов
со всеми консолями операционной системы TITAN; 20 клавиш, обеспечивающие прямой
доступ к макросам, активаторам и рабочим пространствам; 10 мастер-фейдеров с
назначаемыми органами управления; встроенное управление медиасервером; 4 выхода
DMX 512 на борту и еще 12 выходов через Art-Net; органы управления максимально
приспособлены для живой работы; простое использование и быстрое программирование;
Avolites Quicksketch — создание мнемонических рисунков на кнопках.
Универсальный конвертер AN-GB-3P это ультрасовременное устройство сетевой
маршрутизации, которое преобразует сигнал Art-Net в DMX5-12 и обратно. По одному
кабелю может передаваться до 4096 каналов. Это делает AN-GB-3P пригодным как для
небольших, так и для крупных мероприятий.AN-GB-3P включает встроенный сетевой
коммутатор, что позволяет использовать его в качестве ретранслятора Ethernet, а также 8
изолированных потоков DMX-512, которые могут использоваться в качестве входа или
выхода. Все настройки могут выполняться с помощью простого в использовании меню на
графическом дисплее и кнопок на передней панели.
Профессиональный генератор тумана Antari HZ-500 : это инновационный Hazer для
индустрии развлечений. Этот прибор, разработан совместно с командой инженеров R&D, и
воплотил в себе все передовые разработки в своем классе. Производительность прибора
достигает 3000 куб.футов в минуту, а мощное давление воздуха составляет 100 Psi, и все
это, при чрезвычайно низком потреблении жидкости. Для удобства пользователей, прибор
оснащен следующими режимами управления: DMX, ЖК-дисплеем, режимом таймера.

23.

24.

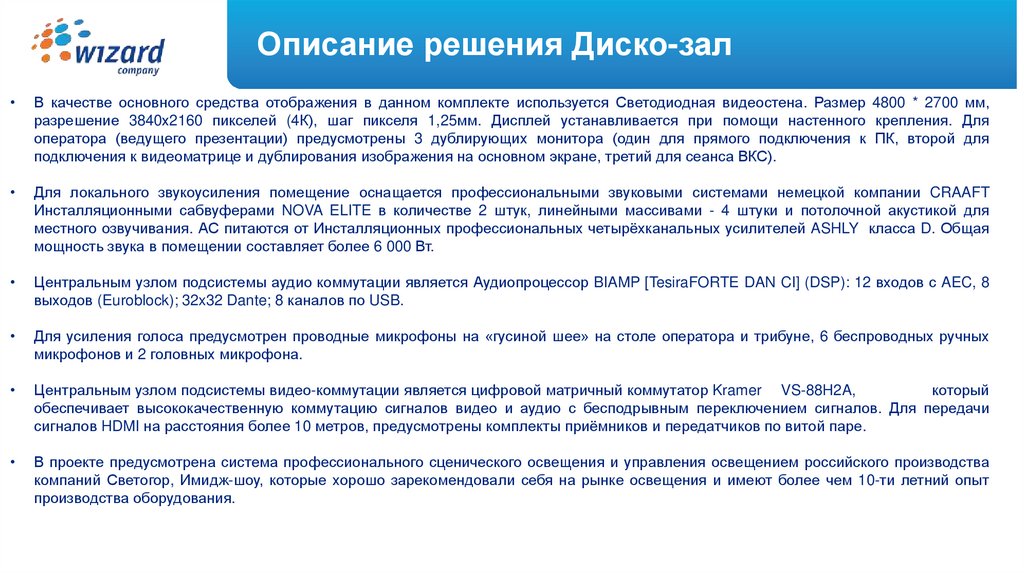

Описание решения Диско-зал
В качестве основного средства отображения в данном комплекте используется Светодиодная видеостена. Размер 4800 * 2700 мм,
разрешение 3840х2160 пикселей (4К), шаг пикселя 1,25мм. Дисплей устанавливается при помощи настенного крепления. Для
оператора (ведущего презентации) предусмотрены 3 дублирующих монитора (один для прямого подключения к ПК, второй для
подключения к видеоматрице и дублирования изображения на основном экране, третий для сеанса ВКС).
Для локального звукоусиления помещение оснащается профессиональными звуковыми системами немецкой компании CRAAFT
Инсталляционными сабвуферами NOVA ELITE в количестве 2 штук, линейными массивами - 4 штуки и потолочной акустикой для
местного озвучивания. АС питаются от Инсталляционных профессиональных четырёхканальных усилителей ASHLY класса D. Общая
мощность звука в помещении составляет более 6 000 Вт.
Центральным узлом подсистемы аудио коммутации является Аудиопроцессор BIAMP [TesiraFORTE DAN CI] (DSP): 12 входов с AEC, 8
выходов (Euroblock); 32x32 Dante; 8 каналов по USB.
Для усиления голоса предусмотрен проводные микрофоны на «гусиной шее» на столе оператора и трибуне, 6 беспроводных ручных
микрофонов и 2 головных микрофона.
Центральным узлом подсистемы видео-коммутации является цифровой матричный коммутатор Kramer VS-88H2A,
который
обеспечивает высококачественную коммутацию сигналов видео и аудио с бесподрывным переключением сигналов. Для передачи
сигналов HDMI на расстояния более 10 метров, предусмотрены комплекты приёмников и передатчиков по витой паре.
В проекте предусмотрена система профессионального сценического освещения и управления освещением российского производства
компаний Светогор, Имидж-шоу, которые хорошо зарекомендовали себя на рынке освещения и имеют более чем 10-ти летний опыт
производства оборудования.

25.

Описание решения Диско-зал
Подсистема интерактивного управления предназначена для обеспечения легкого и интуитивно понятного управления всей системой
ММО в зале. В данную подсистему входит центральный процессор управления Iridi PX-VM20-Basic-off, который позволяет управлять
устройствами без использования сети интернет. Интерфейс системы управления реализован на планшете управления Android
размером 10”.
С помощью интерфейса управления осуществляется управление подсистемами помещения. К основным пользовательским функциям
относится:
Контроль и управление выводом информации на средство отображения;
Регулировка уровня звука в помещении;
Выбор сценария работы в помещении;
Включение оборудования и выключение комплекса ММО.
1.
2.
3.
4.
Стол оператора оснащается архитектурным лючком, для проводной зарядки предусмотрены интерфейсы USB-A, а также сетевая
розетка 220В. Интерфейсы HDMI и USB-C с функцией сматывания – позволят вывести изображение с принесённого устройства.
Для локального размещения оборудования предусмотрен рэковый шкаф напольный 19-дюймовый (19"), высотой 42U. Шкаф
укомплектован набором полок, розеточными блоками. Предусмотрена кабельная продукция для коммутации устройств в шкафу и на
оконечных местах установки.
Для корректной работы оборудования предусмотрена система гарантированного питания на базе ИБП Systeme Electric
SRTSE10KRTXLIEC-NC мощностью 10кВа и двумя комплектами батарей для обеспечения 15 минут работы после отключения
электропитания.

26.

СПАСИБО ЗА ВНИМАНИЕ!
Компания ВИЗАРД – ведущий системный
интегратор на Российском рынке
Компания ВИЗАРД входит в ТОП 25 ЛУЧШИХ
РОССИЙСКИХ СИСТЕМНЫХ ИНТЕГРАТОРОВ
По версии редакции CRN/RE
ВИЗАРД - магия невероятного
результата через системность,
профессионализм и опыт!
ТЕЛЕГРАМ

English Русский Rules
