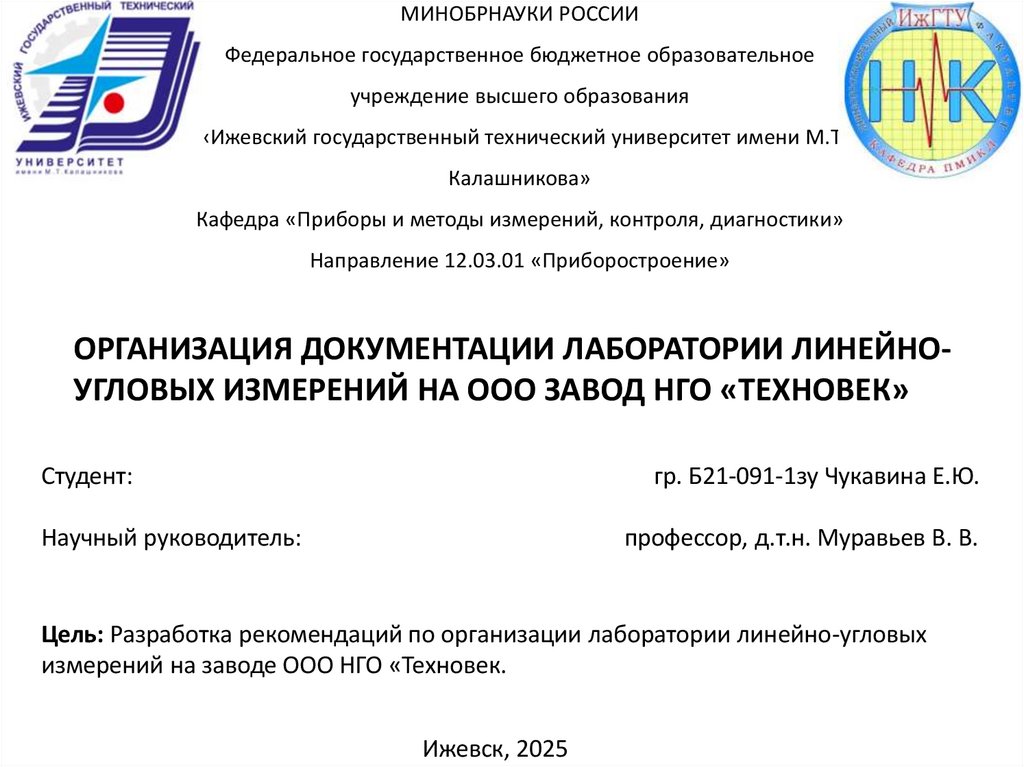

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное
учреждение высшего образования
«Ижевский государственный технический университет имени М.Т.
Калашникова»
Кафедра «Приборы и методы измерений, контроля, диагностики»
Направление 12.03.01 «Приборостроение»
ОРГАНИЗАЦИЯ ДОКУМЕНТАЦИИ ЛАБОРАТОРИИ ЛИНЕЙНОУГЛОВЫХ ИЗМЕРЕНИЙ НА ООО ЗАВОД НГО «ТЕХНОВЕК»
Студент:
гр. Б21-091-1зу Чукавина Е.Ю.
Научный руководитель:
профессор, д.т.н. Муравьев В. В.
Цель: Разработка рекомендаций по организации лаборатории линейно-угловых
измерений на заводе ООО НГО «Техновек.
Ижевск, 2025

2.

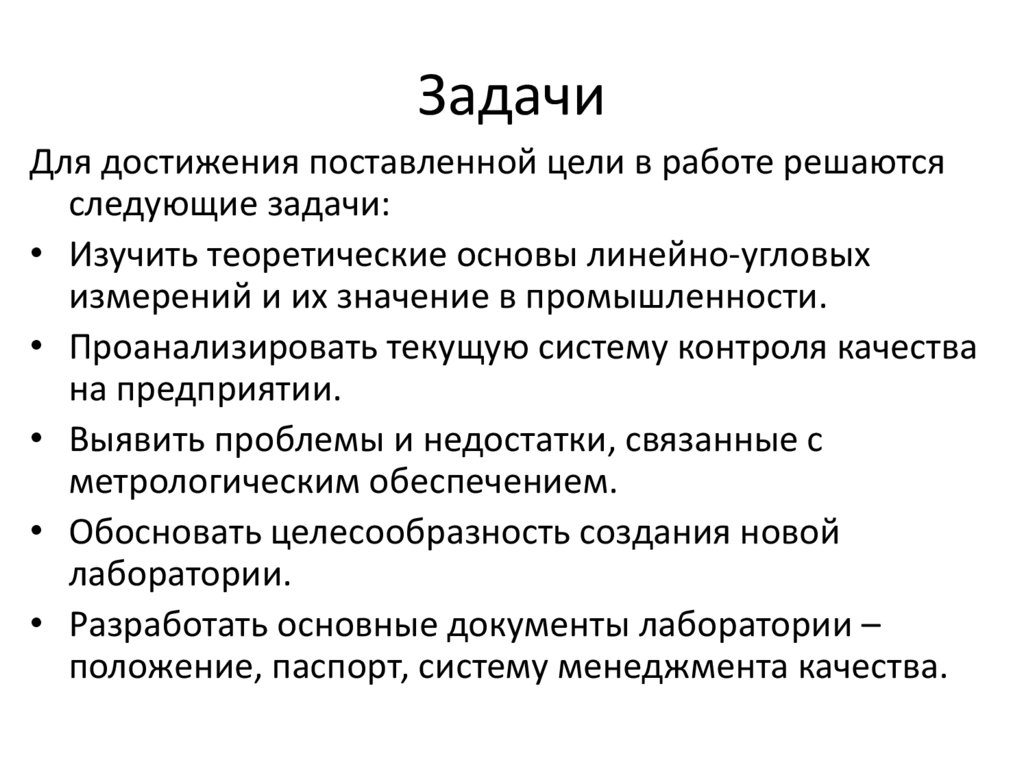

Задачи
Для достижения поставленной цели в работе решаются
следующие задачи:
• Изучить теоретические основы линейно-угловых
измерений и их значение в промышленности.
• Проанализировать текущую систему контроля качества
на предприятии.
• Выявить проблемы и недостатки, связанные с
метрологическим обеспечением.
• Обосновать целесообразность создания новой
лаборатории.
• Разработать основные документы лаборатории –
положение, паспорт, систему менеджмента качества.

3.

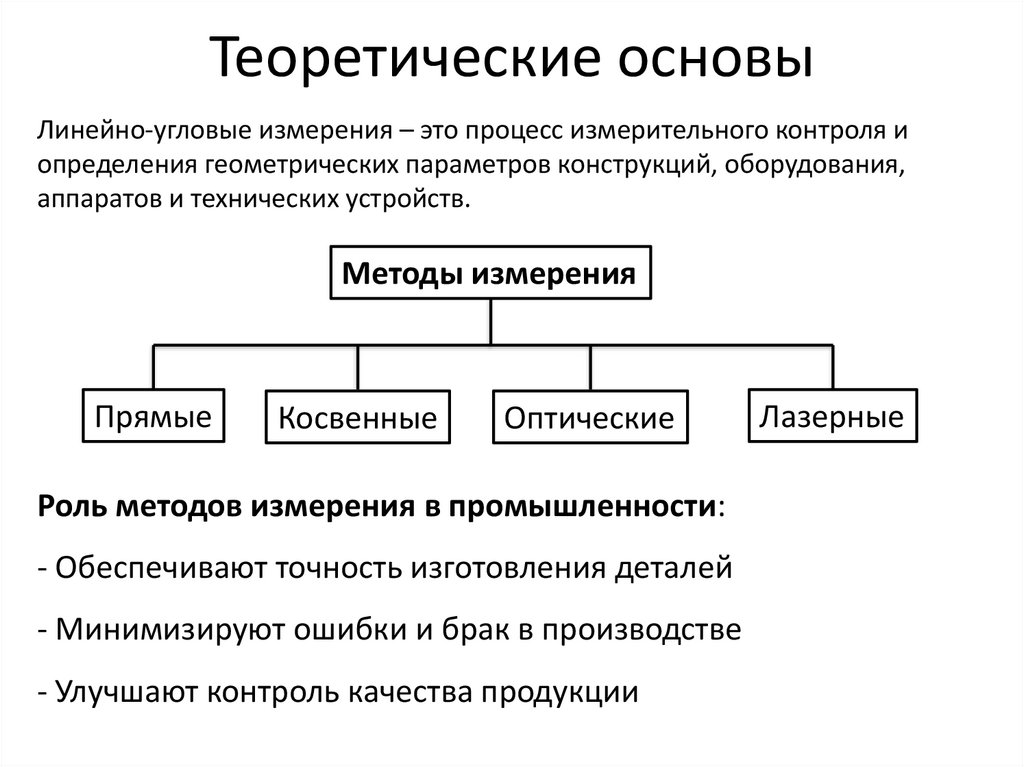

Теоретические основы
Линейно-угловые измерения – это процесс измерительного контроля и
определения геометрических параметров конструкций, оборудования,
аппаратов и технических устройств.
Методы измерения
Прямые
Косвенные
Оптические
Роль методов измерения в промышленности:
- Обеспечивают точность изготовления деталей
- Минимизируют ошибки и брак в производстве
- Улучшают контроль качества продукции
Лазерные

4.

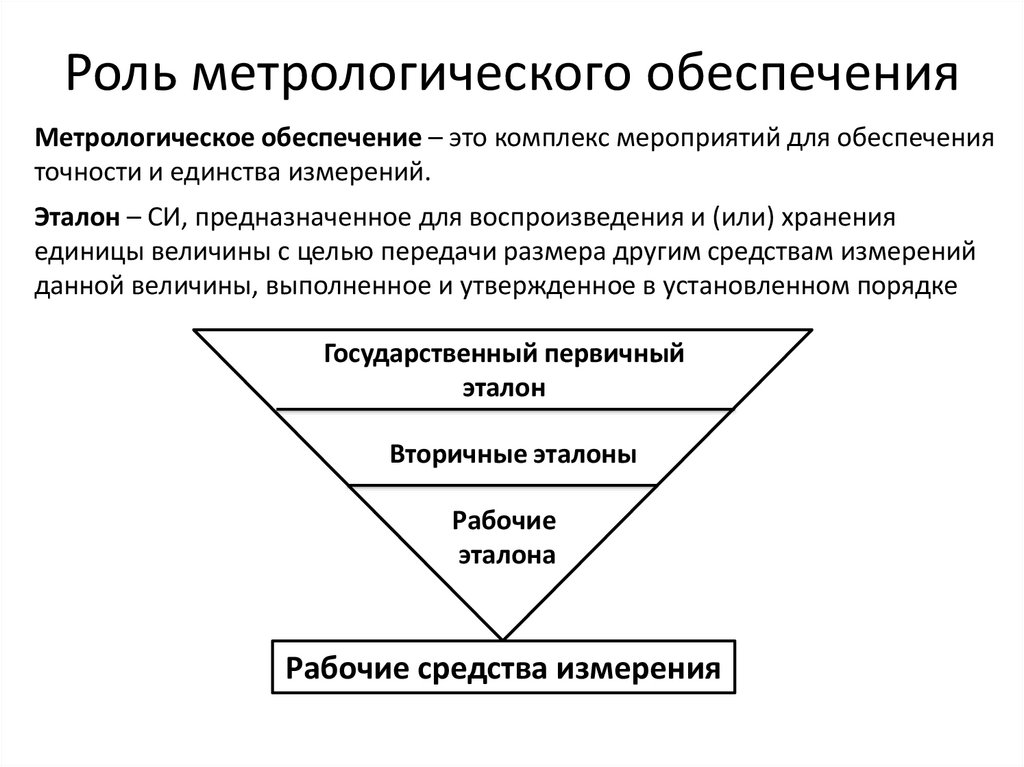

Роль метрологического обеспечения
Метрологическое обеспечение – это комплекс мероприятий для обеспечения
точности и единства измерений.
Эталон – СИ, предназначенное для воспроизведения и (или) хранения
единицы величины с целью передачи размера другим средствам измерений
данной величины, выполненное и утвержденное в установленном порядке
Государственный первичный
эталон
Вторичные эталоны
Рабочие
эталона
Рабочие средства измерения

5.

Анализ предприятия
ООО Завод НГО «Техновек» –
производитель нефтегазового
оборудования.
Основан в 2000 году, начинала с
производства шпилек и гаек для
«Лукойл». Позже расширила
ассортимент, арматура устьевая
нагнетательная, обвязка
колонная, сальник устьевой,
задвижки дисковые, сальник
устьевой, дозирующее
устройство и др.
Структура в Приложении 1 отражает место лаборатории линейно-угловых
измерений (ЛЛУИ) в структуре предприятия. Лаборатория взаимодействует
с отделом технического контроля (ОТК), службой качества и
производственными подразделениями.

6.

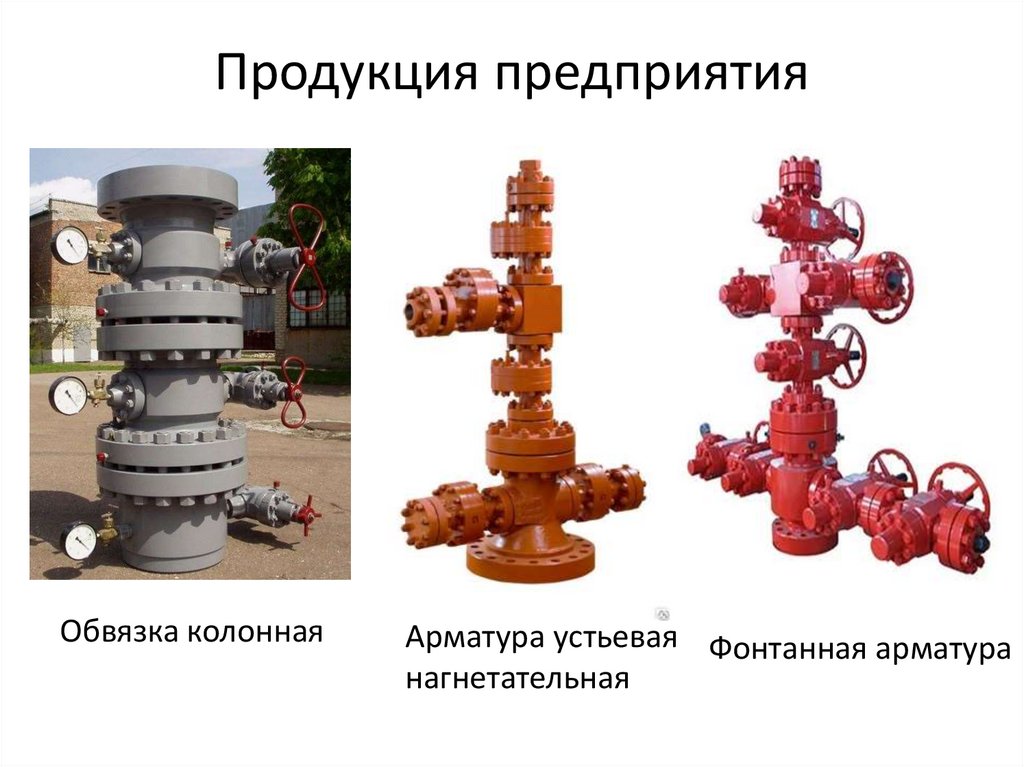

Продукция предприятия
Обвязка колонная
Арматура устьевая Фонтанная арматура
нагнетательная

7.

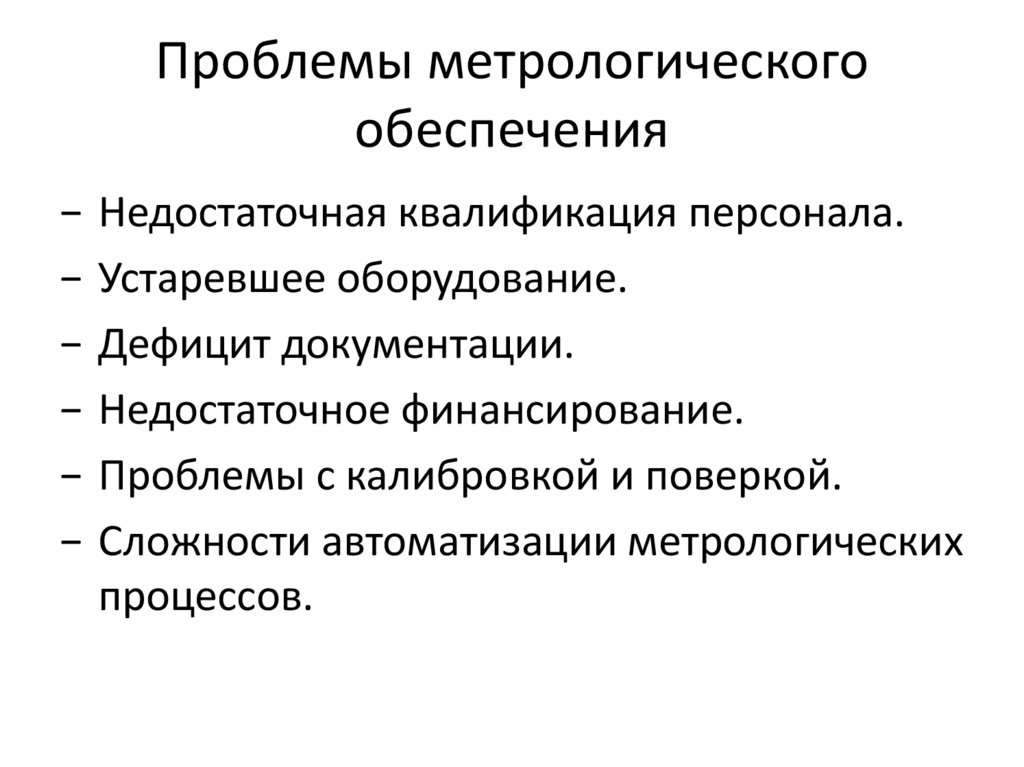

Проблемы метрологического
обеспечения
− Недостаточная квалификация персонала.
− Устаревшее оборудование.
− Дефицит документации.
− Недостаточное финансирование.
− Проблемы с калибровкой и поверкой.
− Сложности автоматизации метрологических
процессов.

8.

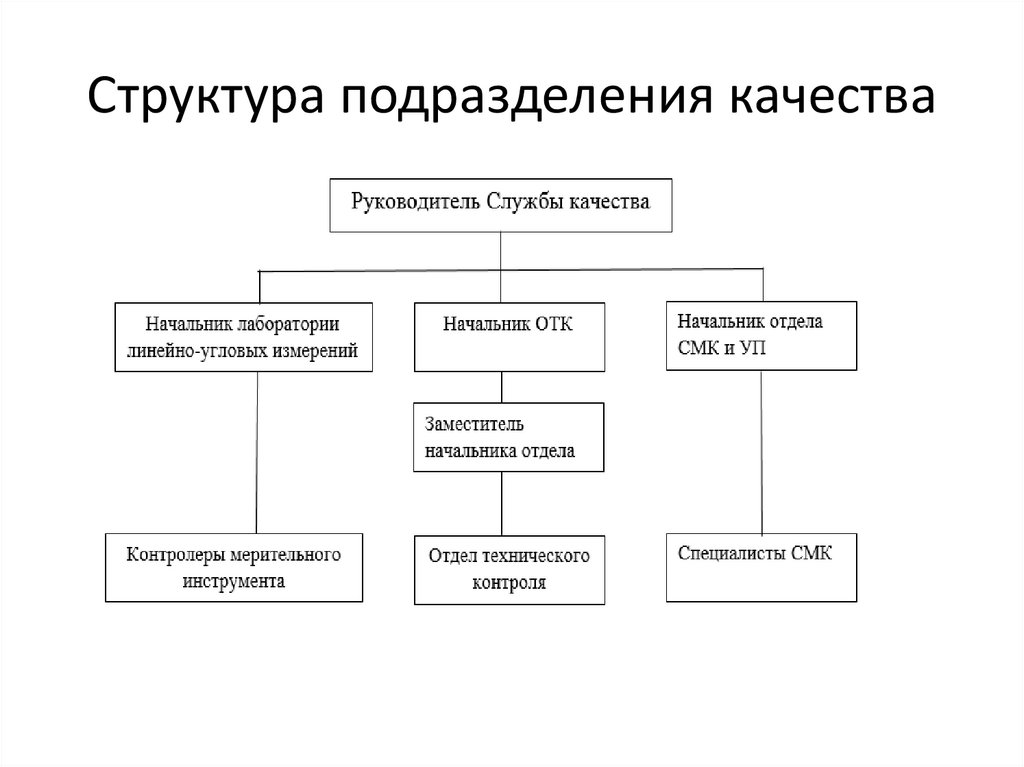

Структура подразделения качества

9.

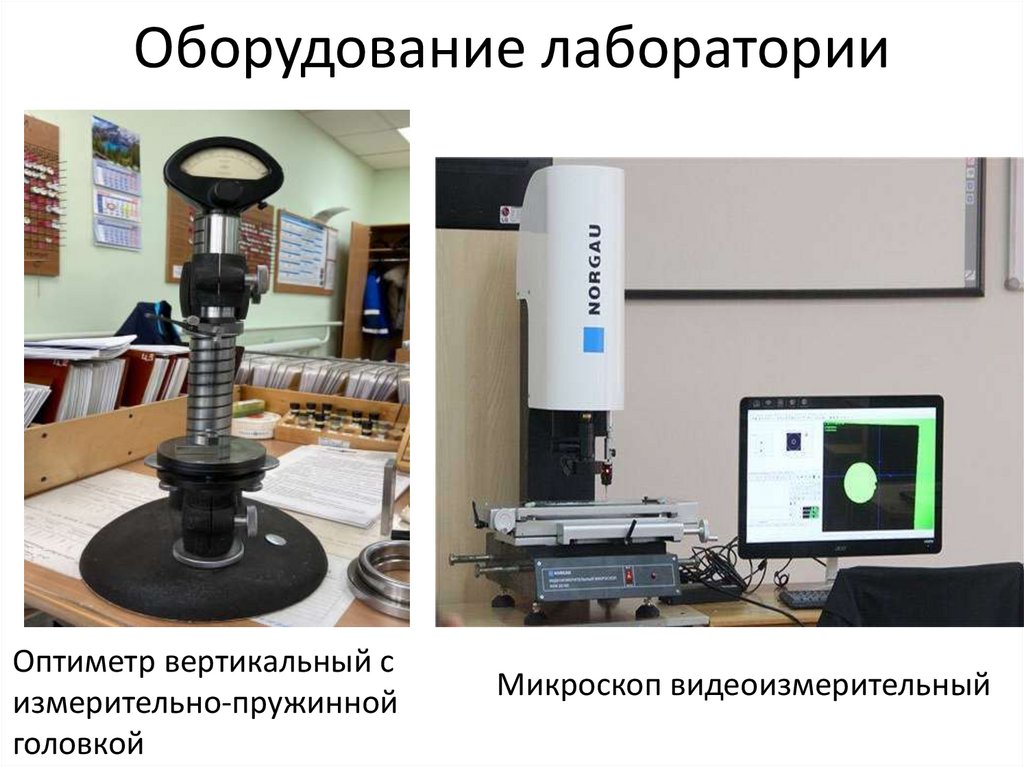

Оборудование лаборатории
Оптиметр вертикальный с
измерительно-пружинной
головкой
Микроскоп видеоизмерительный

10.

Индикаторы
Нутромер индикаторный и
линейка поверочная

11.

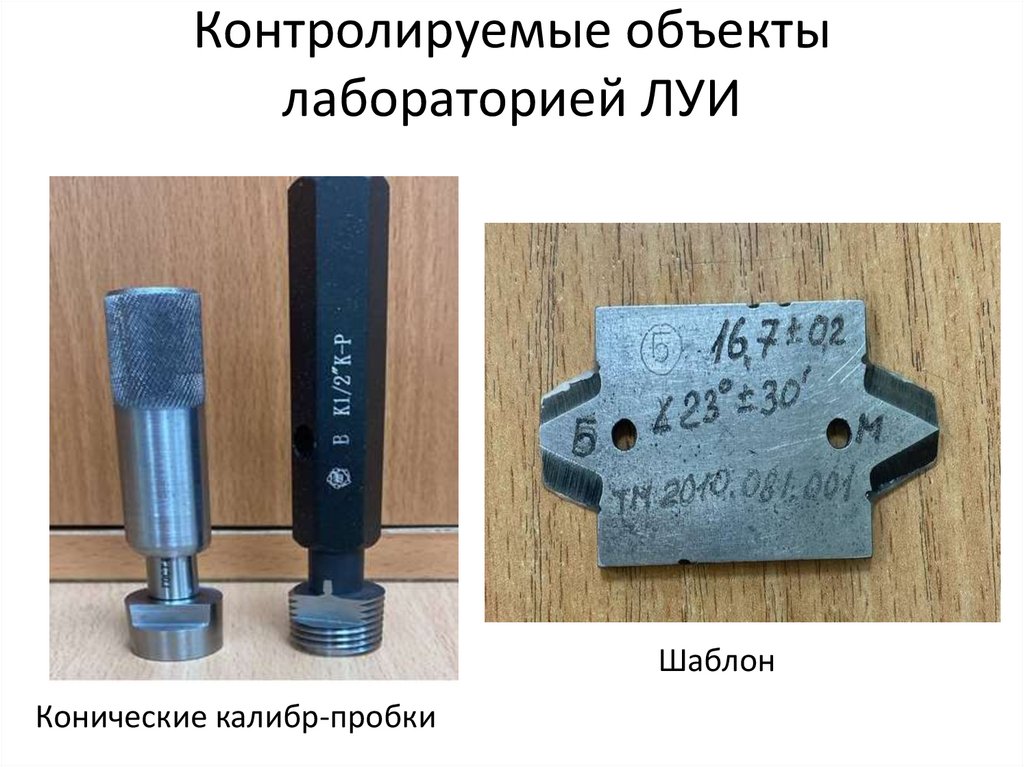

Контролируемые объекты
лабораторией ЛУИ
Шаблон
Конические калибр-пробки

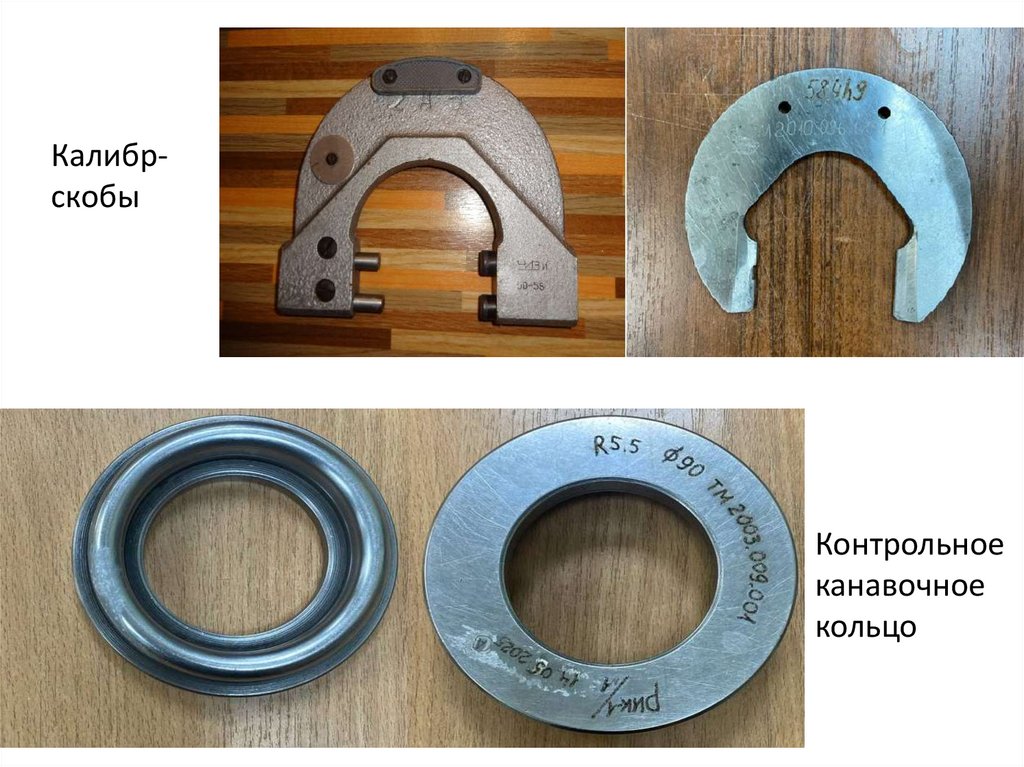

12.

Калибрскобы
Контрольное
канавочное
кольцо

13.

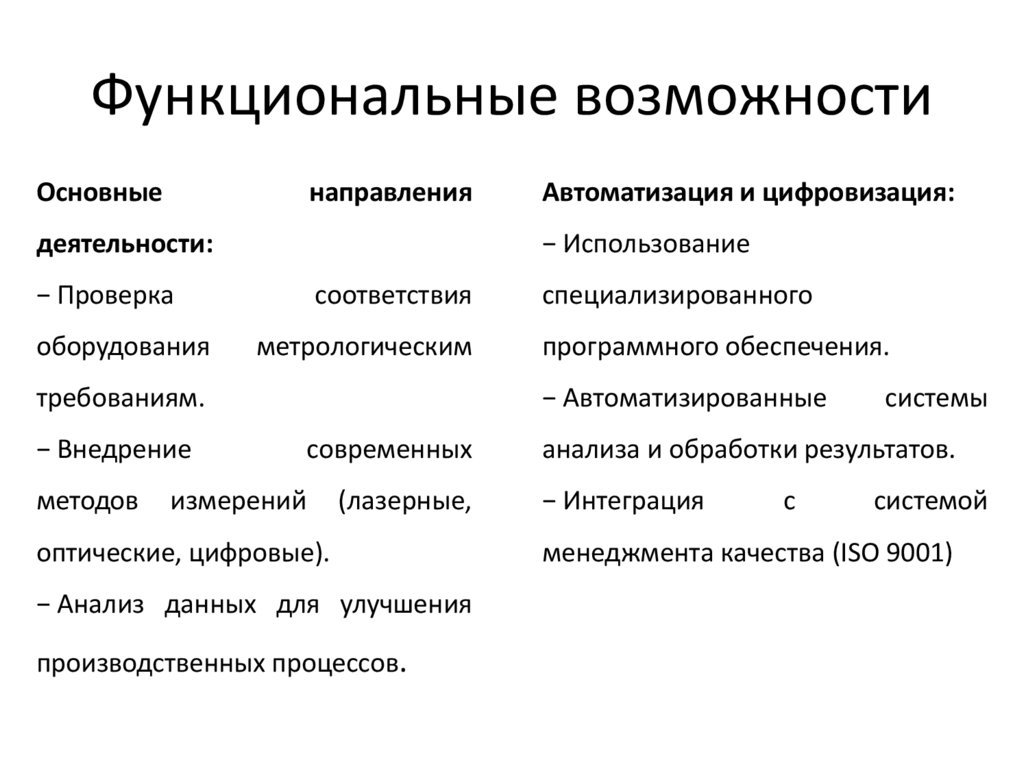

Функциональные возможности
Основные
направления
деятельности:
− Использование
− Проверка
оборудования
соответствия
метрологическим
требованиям.
− Внедрение
методов
Автоматизация и цифровизация:
специализированного
программного обеспечения.
− Автоматизированные
современных
измерений
(лазерные,
оптические, цифровые).
− Анализ данных для улучшения
производственных процессов.
системы
анализа и обработки результатов.
− Интеграция
с
системой
менеджмента качества (ISO 9001)

14.

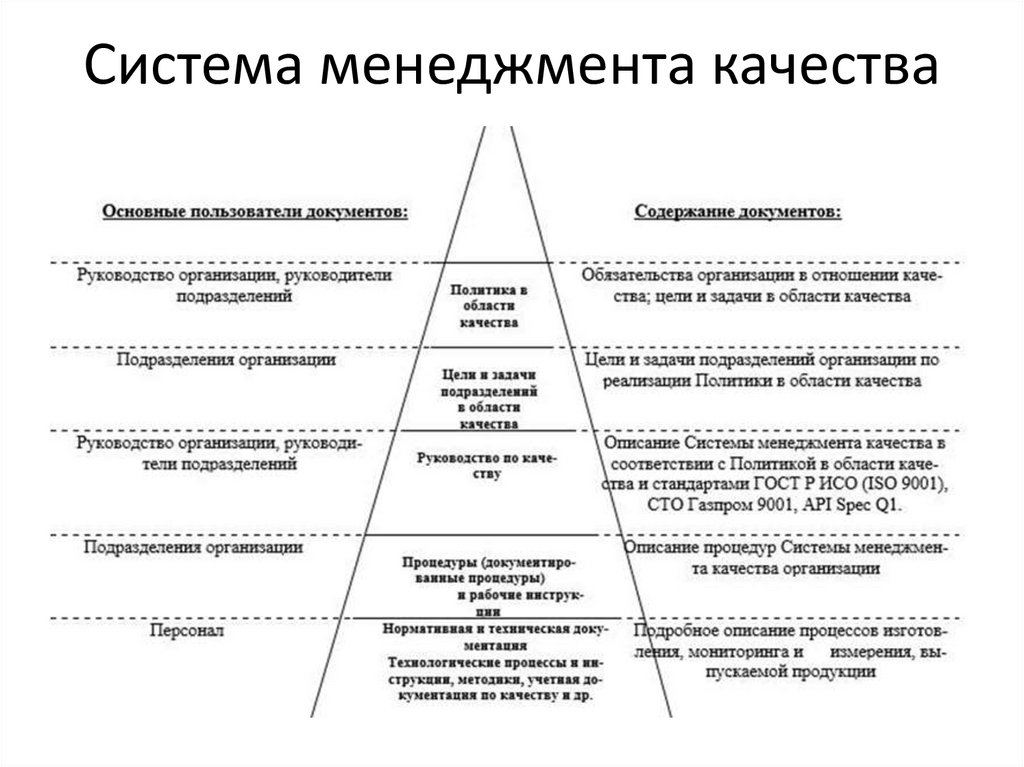

Система менеджмента качества

15.

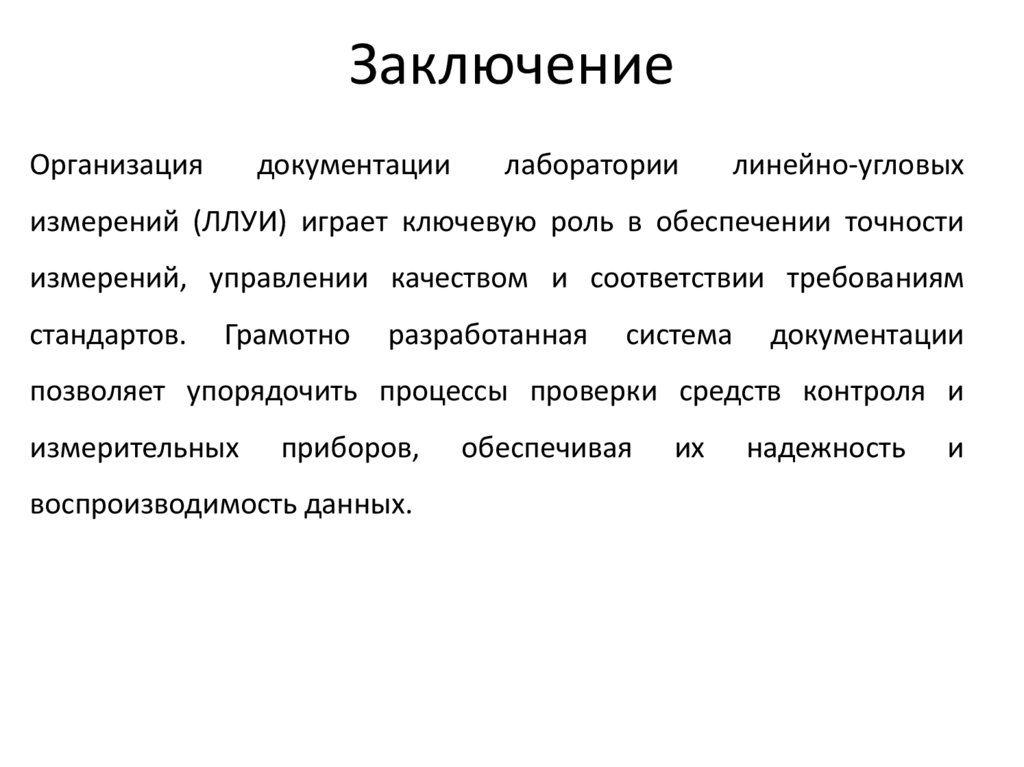

Заключение
Организация
документации
лаборатории
линейно-угловых
измерений (ЛЛУИ) играет ключевую роль в обеспечении точности
измерений, управлении качеством и соответствии требованиям
стандартов.
Грамотно
разработанная
система
документации
позволяет упорядочить процессы проверки средств контроля и
измерительных
приборов,
воспроизводимость данных.
обеспечивая
их
надежность
и
