Средства измерения расхода жидкости и газа / Подбор средств измерения расхода для разных задач. Вопросы монтажа и эксплуатации

1.

НАДЕЖНЫЕ СРЕДСТВА И СИСТЕМЫ
ТЕХНОЛОГИЧЕСКОГО КОНТРОЛЯ
Средства измерения расхода жидкости и газа /
Подбор средств измерения расхода для разных задач.
Вопросы монтажа и эксплуатации.
Подбор систем измерения количества газа на примере
ЭЛЕМЕР-СТ-365
Лопатин Николай / Специалист направления «Расходометрия»

2.

СОДЕРЖАНИЕ
01
02
03
ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ
РАСХОДА
Работа с инструментами подбора, рекомендации и
разбор ошибок
ВОПРОСЫ ПО МОНТАЖУ И
ЭКСПЛУАТАЦИИ
Разбор наиболее часто встречающихся ошибок при
монтаже, а также неполадок во время эксплуатации.
ПОДБОР СИСТЕМЫ ИЗМЕРНИЯ
КОЛИЧЕСТВА ГАЗА НА ПРИМЕРЕ
ЭЛЕМЕР-СТ-365
Порядок подбора СИКГ

3.

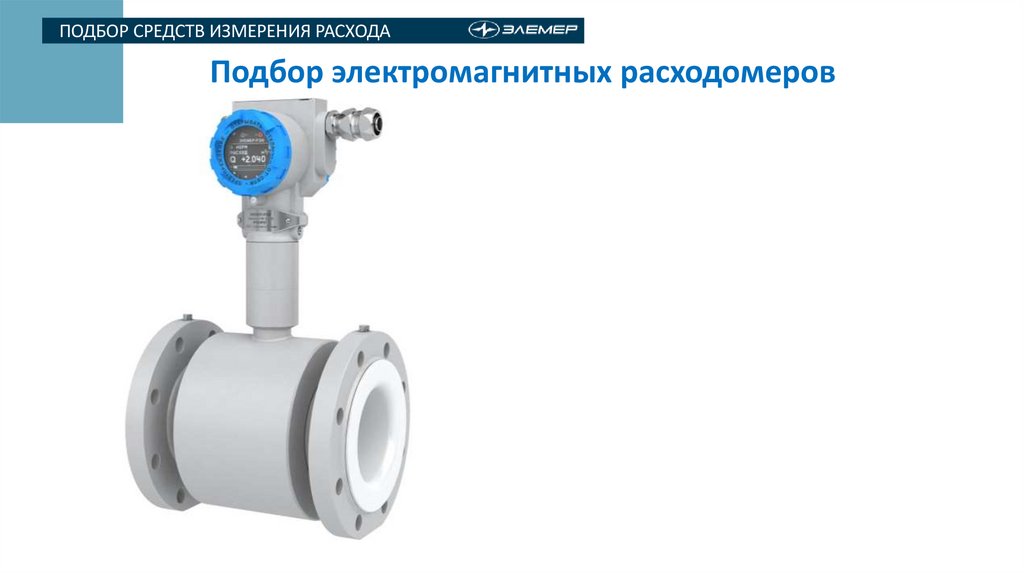

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор электромагнитных расходомеров

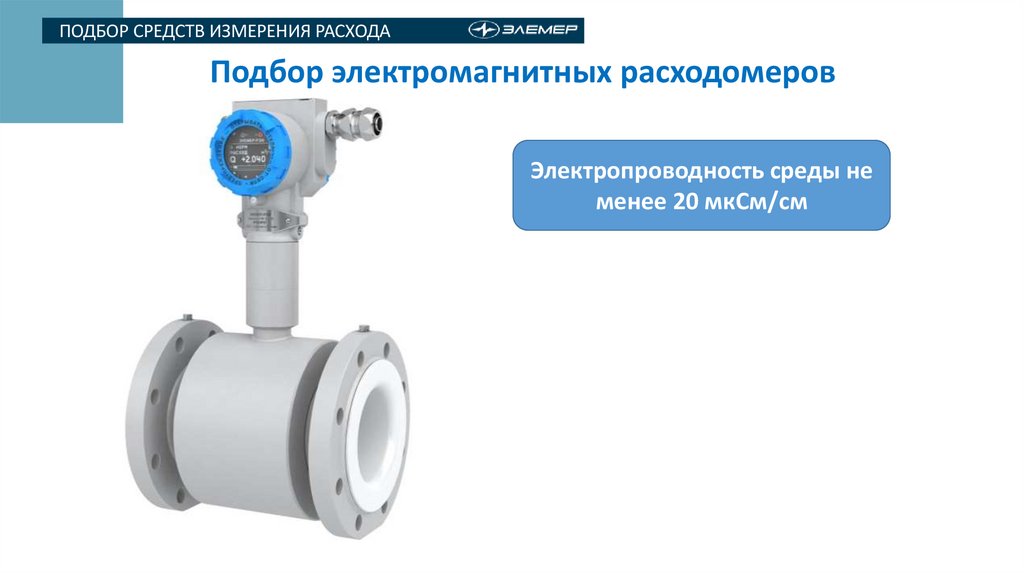

4.

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор электромагнитных расходомеров
Электропроводность среды не
менее 20 мкСм/см

5.

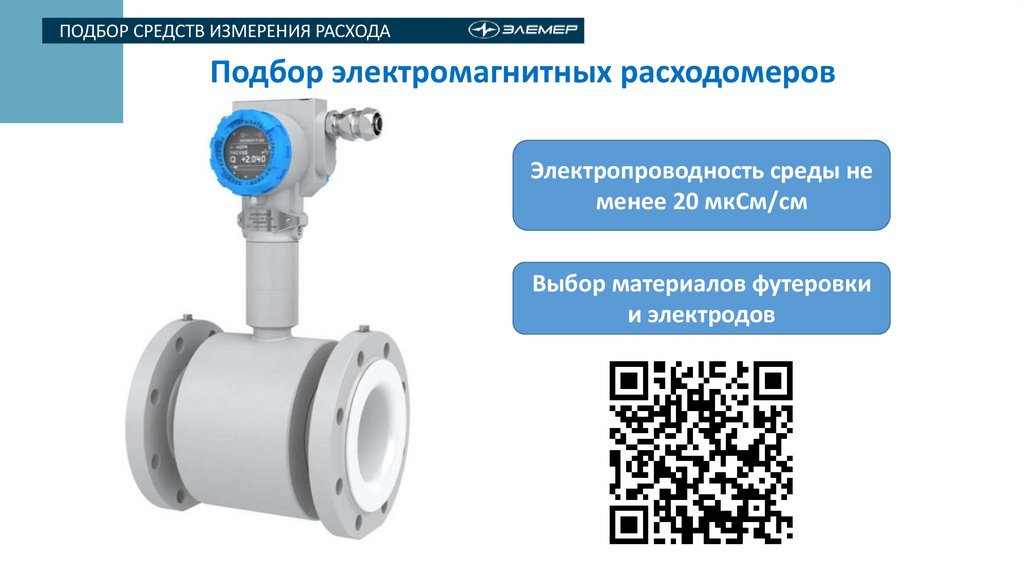

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор электромагнитных расходомеров
Электропроводность среды не
менее 20 мкСм/см
Выбор материалов футеровки
и электродов

6.

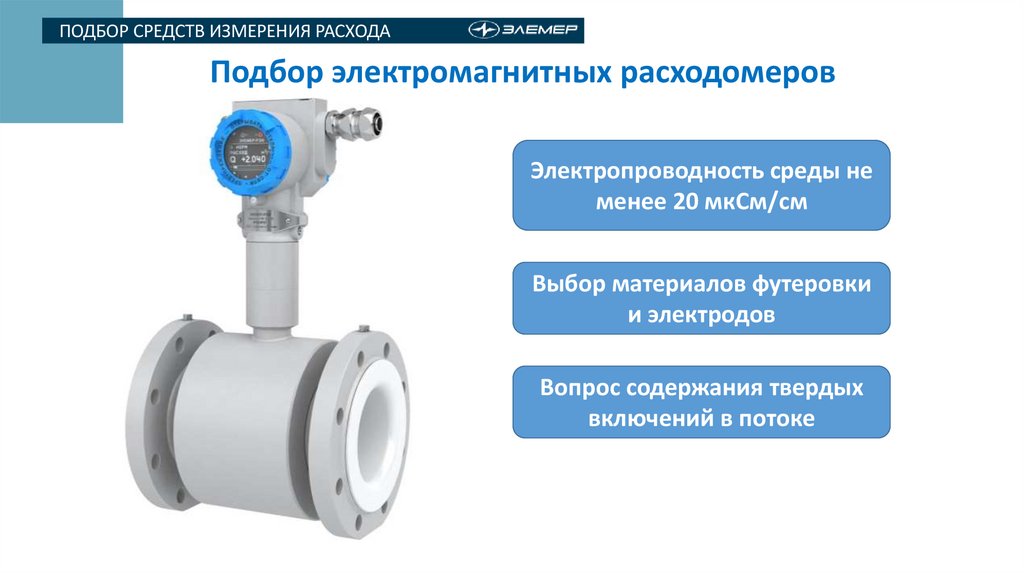

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор электромагнитных расходомеров
Электропроводность среды не
менее 20 мкСм/см
Выбор материалов футеровки
и электродов
Вопрос содержания твердых
включений в потоке

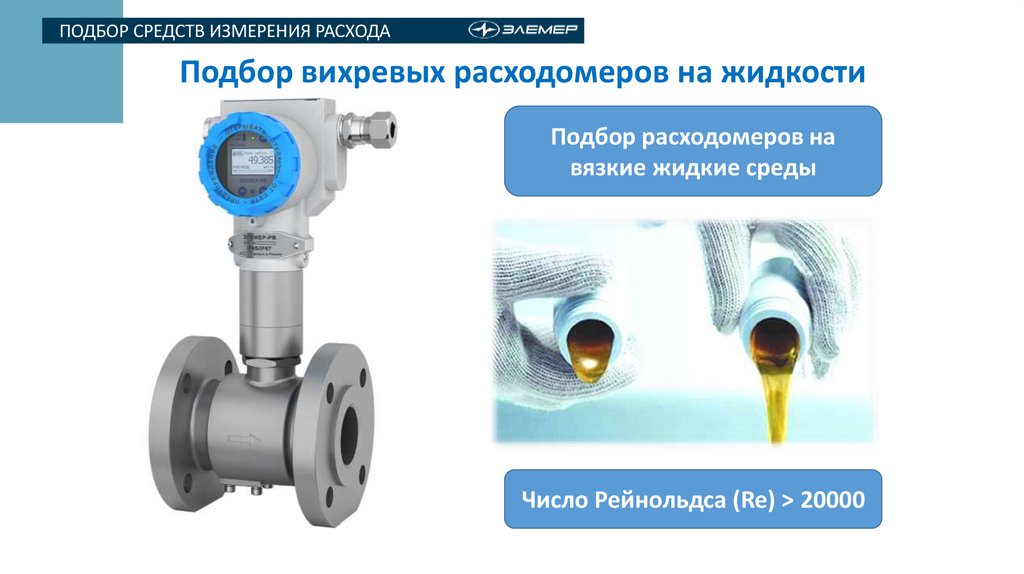

7.

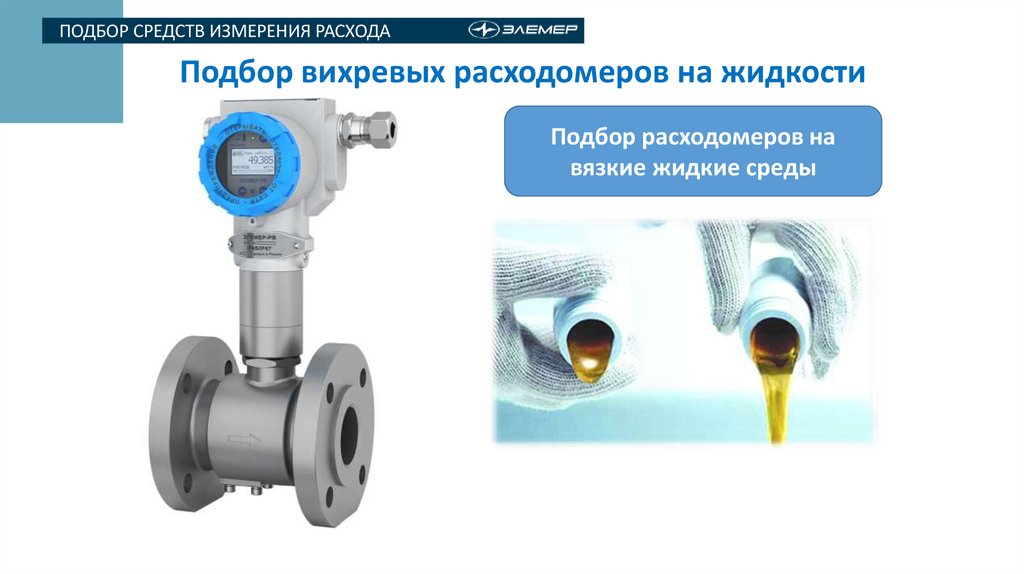

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор вихревых расходомеров на жидкости
Подбор расходомеров на
вязкие жидкие среды

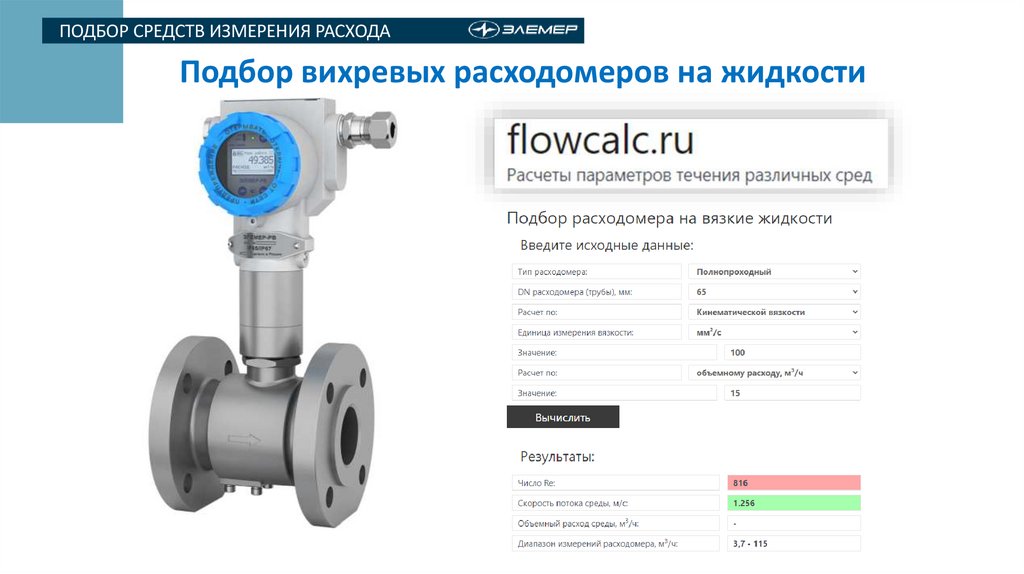

8.

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор вихревых расходомеров на жидкости
Подбор расходомеров на
вязкие жидкие среды
Число Рейнольдса (Re) > 20000

9.

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор вихревых расходомеров на жидкости

10.

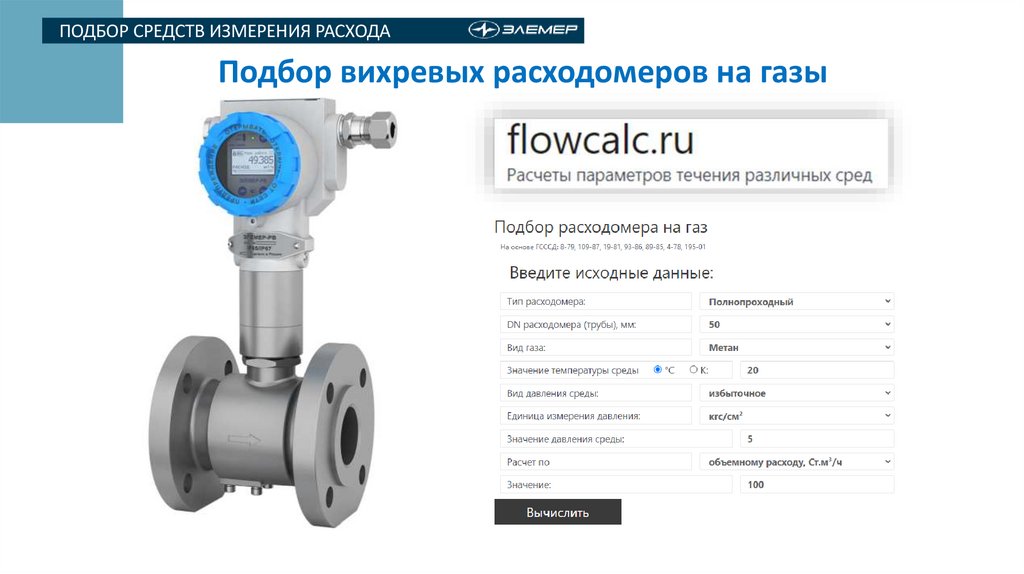

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор вихревых расходомеров на газы

11.

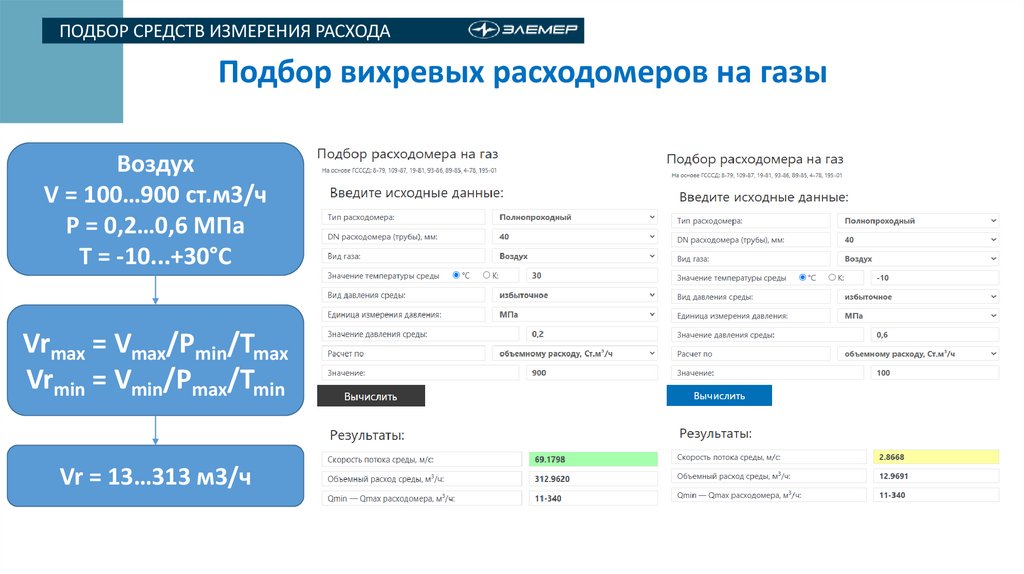

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор вихревых расходомеров на газы
Воздух
V = 100…900 ст.м3/ч
P = 0,2…0,6 МПа
T = -10...+30°С
Vrmax = Vmax/Pmin/Tmax
Vrmin = Vmin/Pmax/Tmin
Vr = 13…313 м3/ч

12.

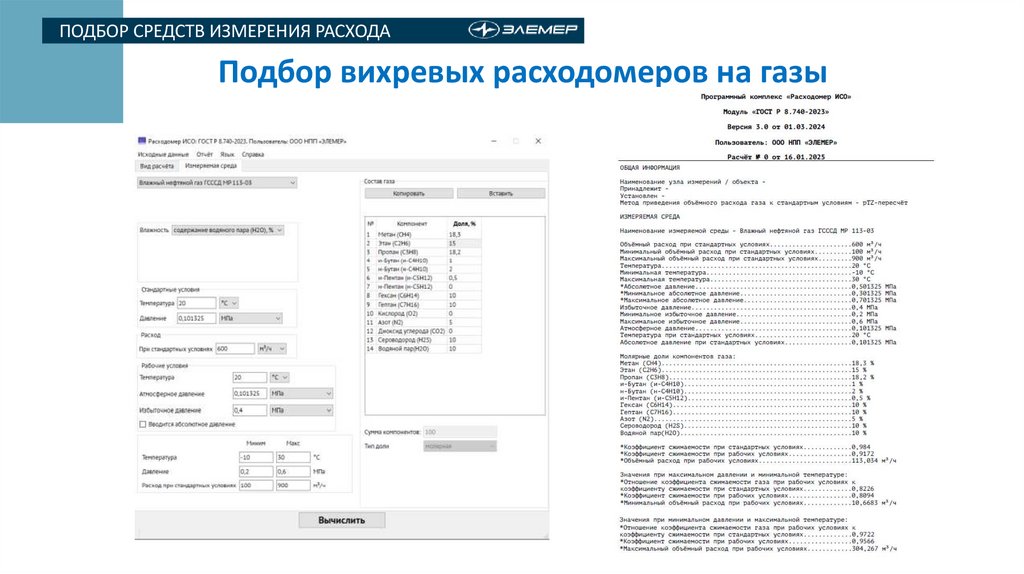

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор вихревых расходомеров на газы

13.

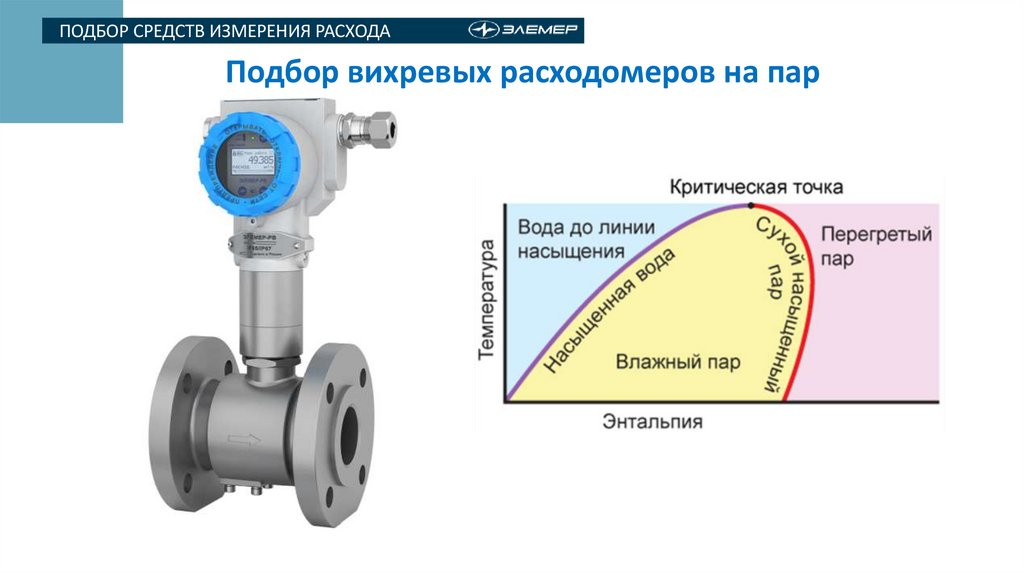

ПОДБОР СРЕДСТВ ИЗМЕРЕНИЯ РАСХОДА
Подбор вихревых расходомеров на пар

14.

ОШИБКИ МОНТАЖА И ВОПРОСЫ ЭКСПЛУАТАЦИИ
Ошибки монтажа электромагнитных расходомеров
Корректное заземление

15.

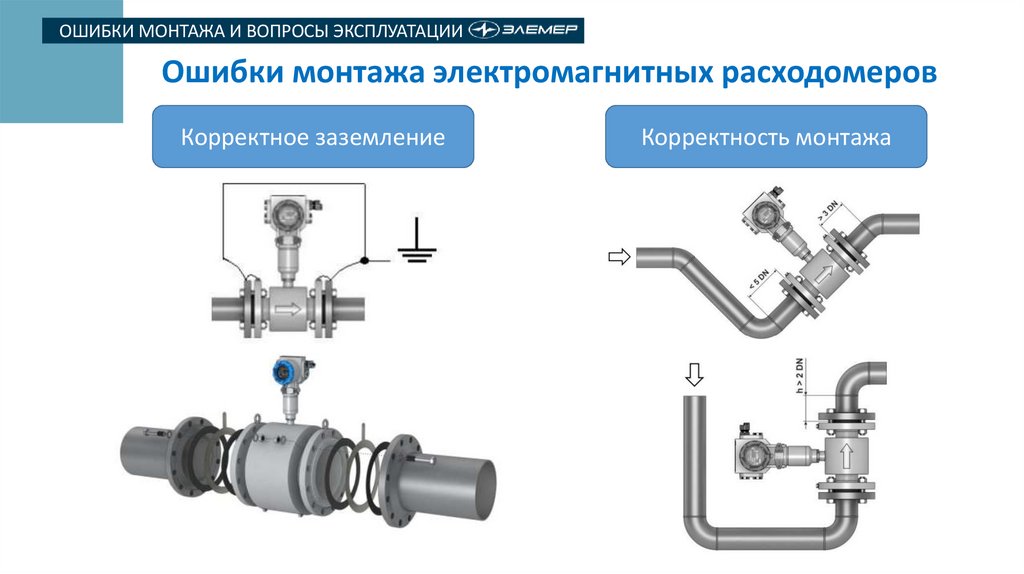

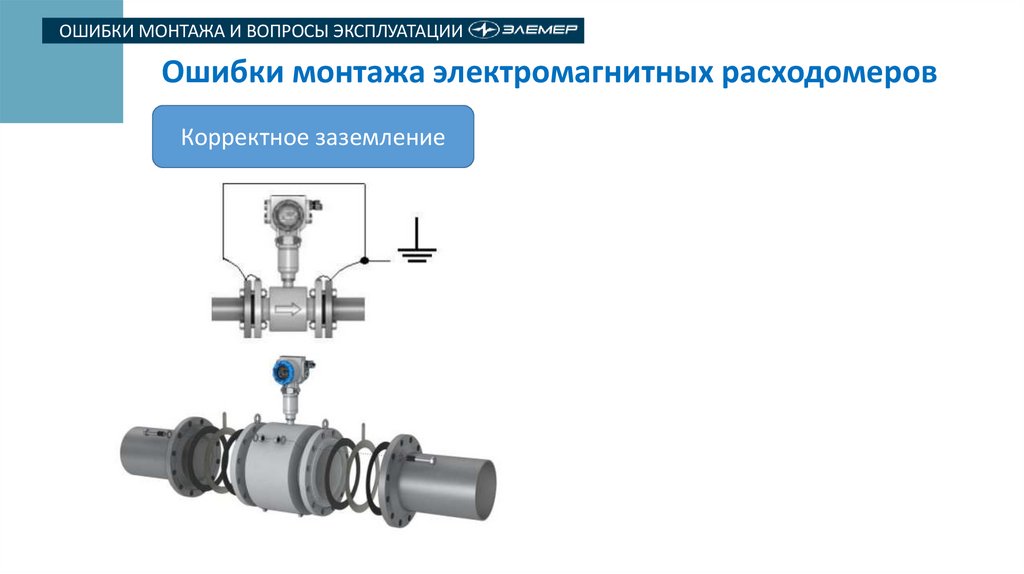

ОШИБКИ МОНТАЖА И ВОПРОСЫ ЭКСПЛУАТАЦИИ
Ошибки монтажа электромагнитных расходомеров
Корректное заземление
Корректность монтажа

16.

ОШИБКИ МОНТАЖА И ВОПРОСЫ ЭКСПЛУАТАЦИИ
Проблемы эксплуатации вихревых расходомеров
Исключение влияния помех на показания расходомера
Физическое устранение
помех

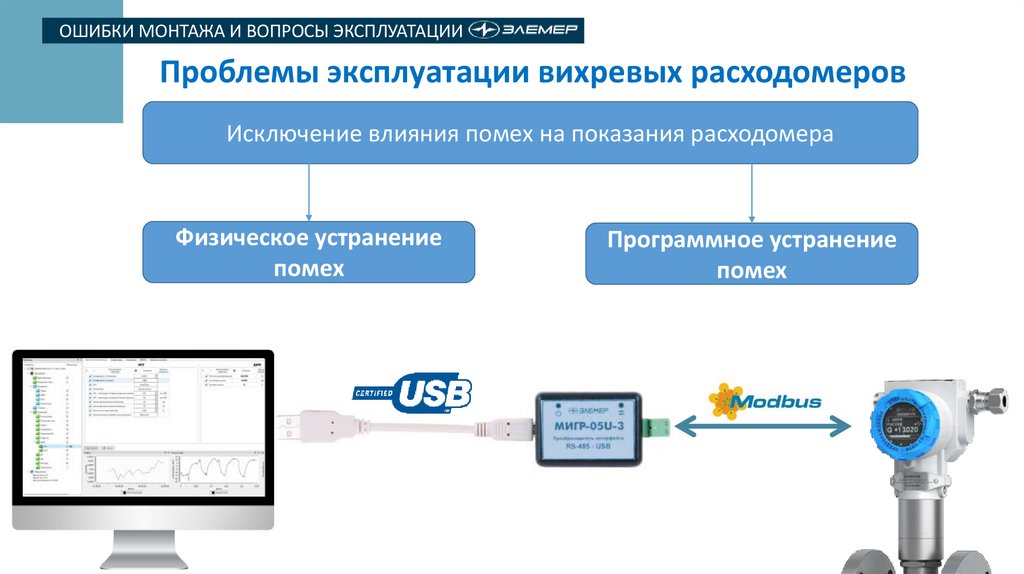

17.

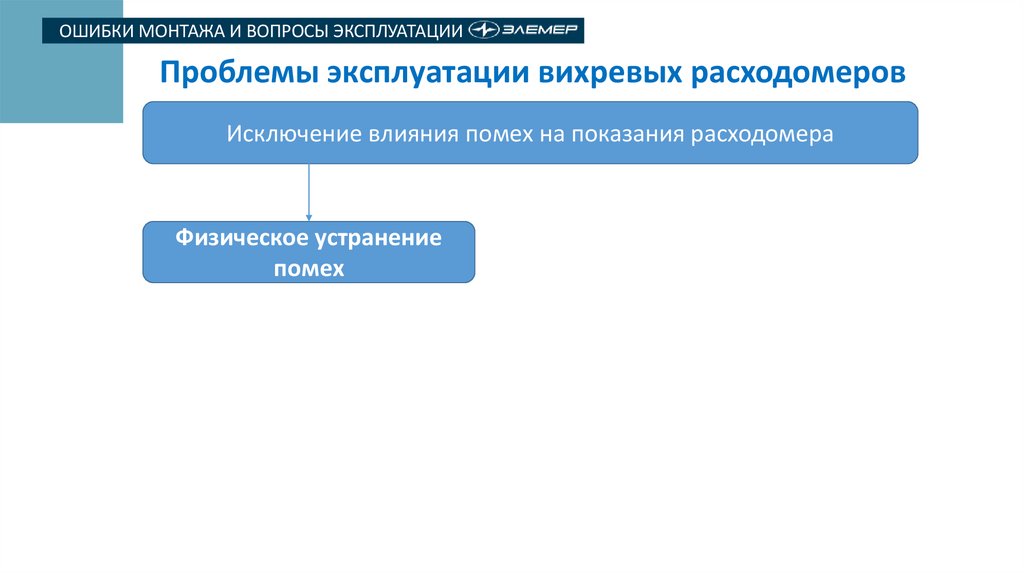

ОШИБКИ МОНТАЖА И ВОПРОСЫ ЭКСПЛУАТАЦИИ
Проблемы эксплуатации вихревых расходомеров
Исключение влияния помех на показания расходомера
Физическое устранение
помех
Программное устранение
помех

18.

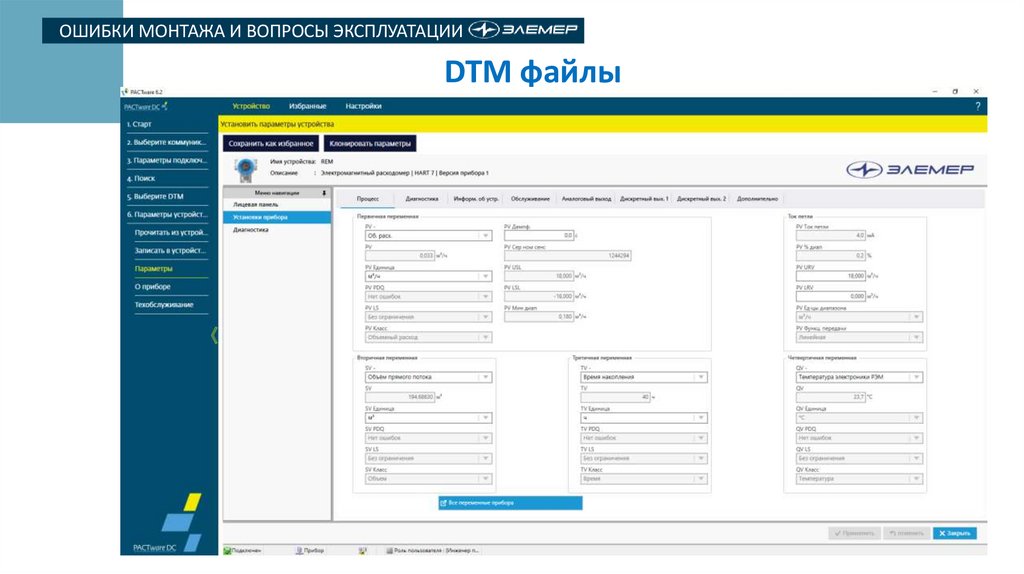

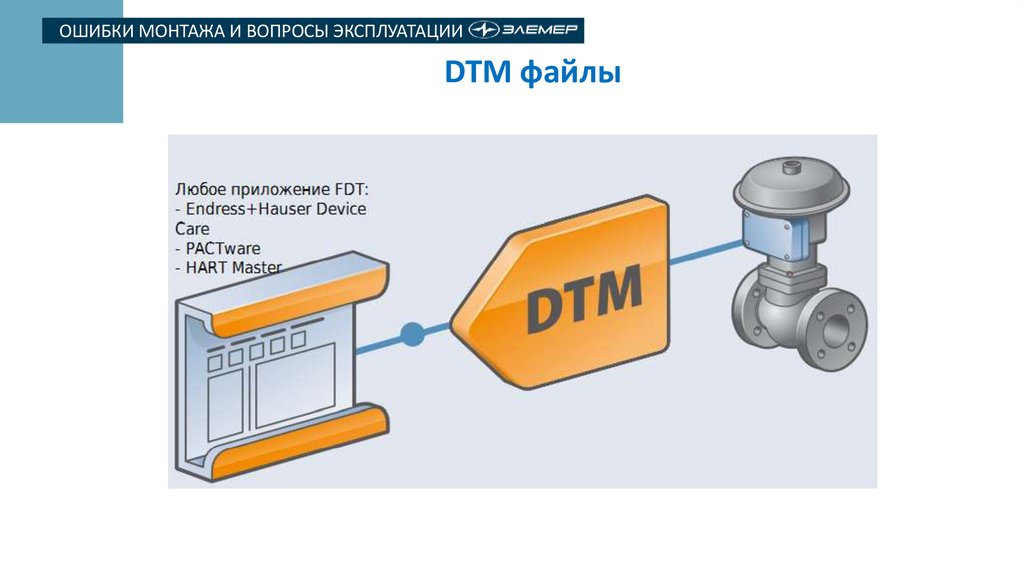

ОШИБКИ МОНТАЖА И ВОПРОСЫ ЭКСПЛУАТАЦИИ
DTM файлы

19.

ОШИБКИ МОНТАЖА И ВОПРОСЫ ЭКСПЛУАТАЦИИ
DTM файлы

20.

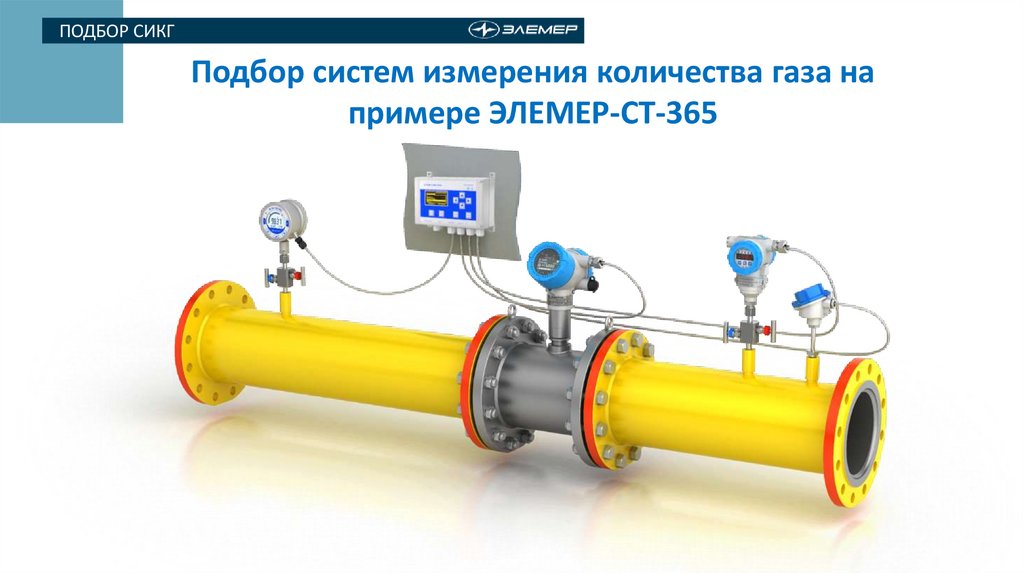

ПОДБОР СИКГ
Подбор систем измерения количества газа на
примере ЭЛЕМЕР-СТ-365

21.

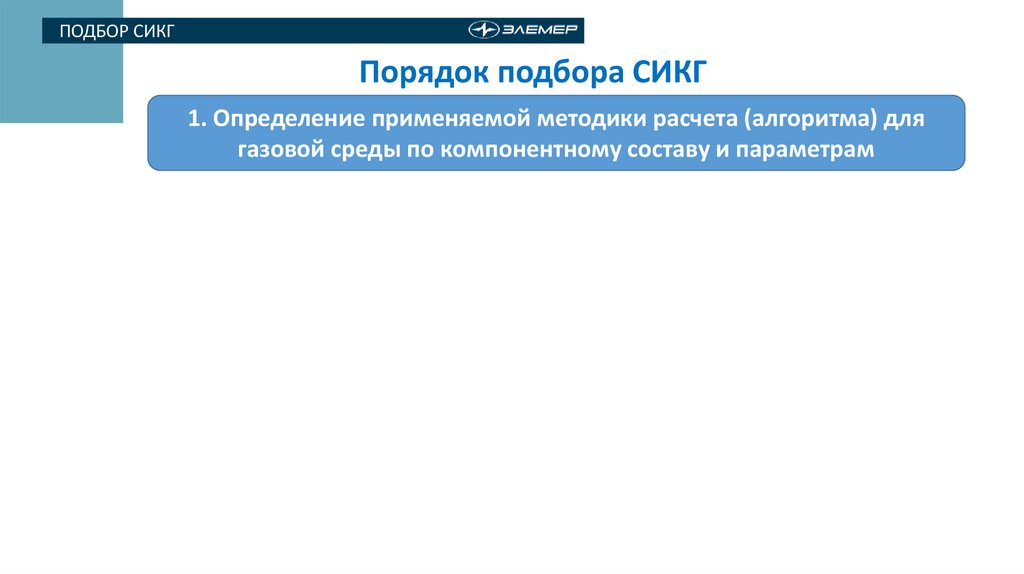

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам

22.

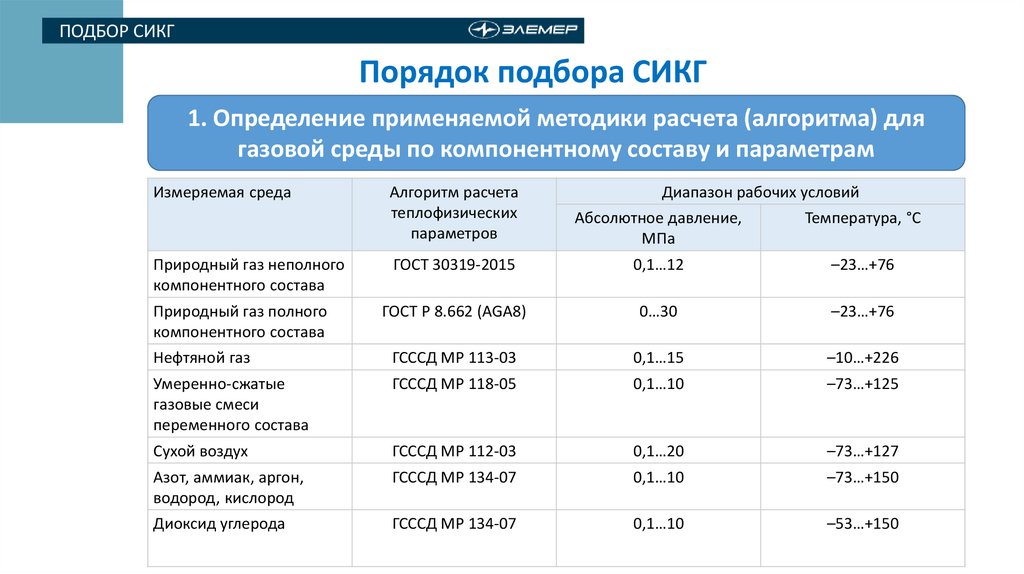

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
Измеряемая среда
Алгоритм расчета
теплофизических
параметров
Диапазон рабочих условий
Абсолютное давление,
МПа
Температура, °С
Природный газ неполного
компонентного состава
ГОСТ 30319-2015
0,1…12
–23…+76
Природный газ полного
компонентного состава
ГОСТ Р 8.662 (AGA8)
0…30
–23…+76
Нефтяной газ
ГСССД МР 113-03
0,1…15
–10…+226
Умеренно-сжатые
газовые смеси
переменного состава
ГСССД МР 118-05
0,1…10
–73…+125
Сухой воздух
ГСССД МР 112-03
0,1…20
–73…+127
Азот, аммиак, аргон,
водород, кислород
ГСССД МР 134-07
0,1…10
–73…+150
Диоксид углерода
ГСССД МР 134-07
0,1…10
–53…+150

23.

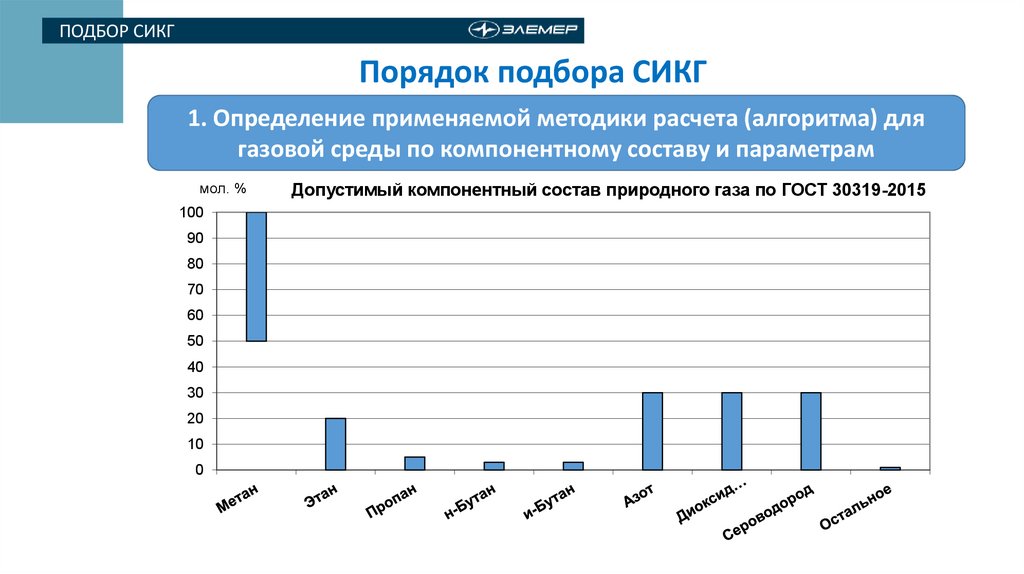

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
мол. %
100
90
80
70
60
50
40
30
20
10
0
Допустимый компонентный состав природного газа по ГОСТ 30319-2015

24.

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
мол. %
100
90
80
70
60
50
40
30
20
10
0

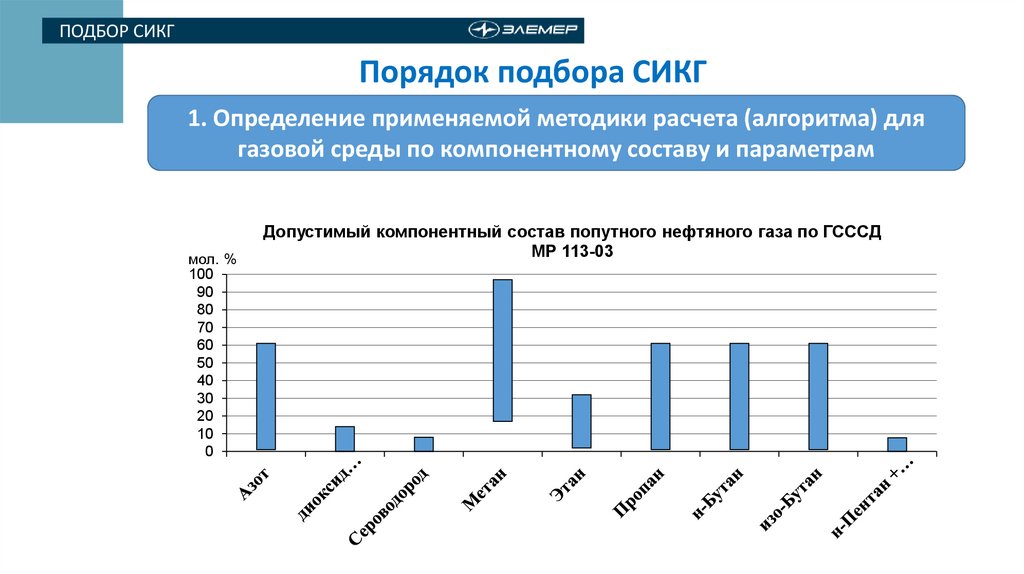

Допустимый компонентный состав попутного нефтяного газа по ГСССД
МР 113-03

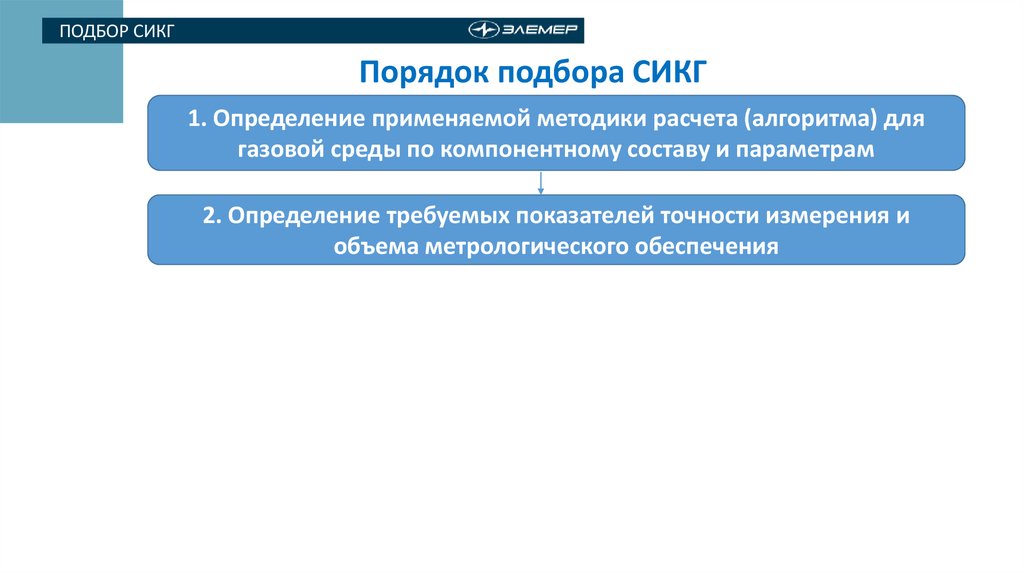

25.

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения

26.

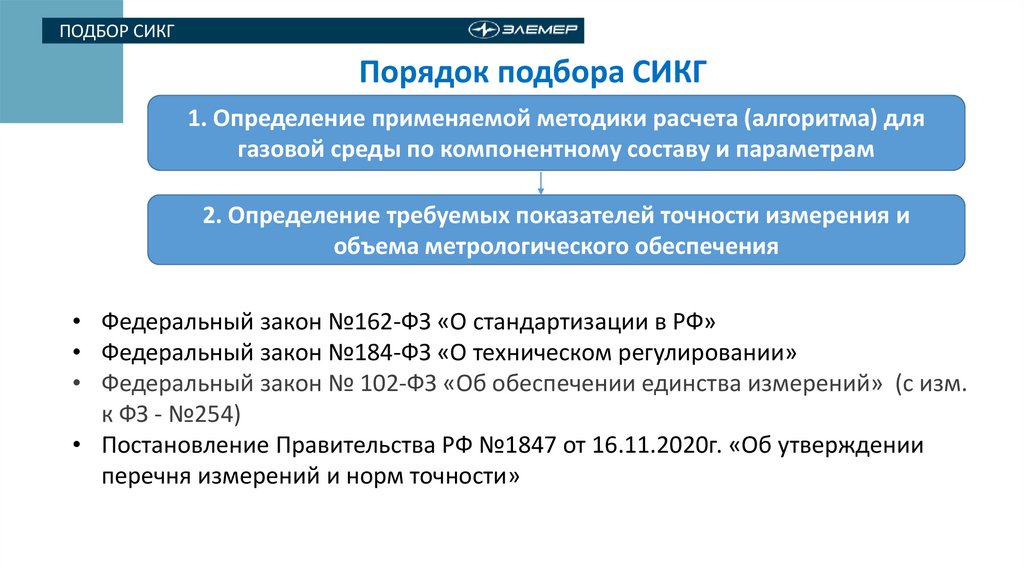

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения
• Федеральный закон №162-ФЗ «О стандартизации в РФ»
• Федеральный закон №184-ФЗ «О техническом регулировании»
• Федеральный закон № 102-ФЗ «Об обеспечении единства измерений» (с изм.
к ФЗ - №254)
• Постановление Правительства РФ №1847 от 16.11.2020г. «Об утверждении
перечня измерений и норм точности»

27.

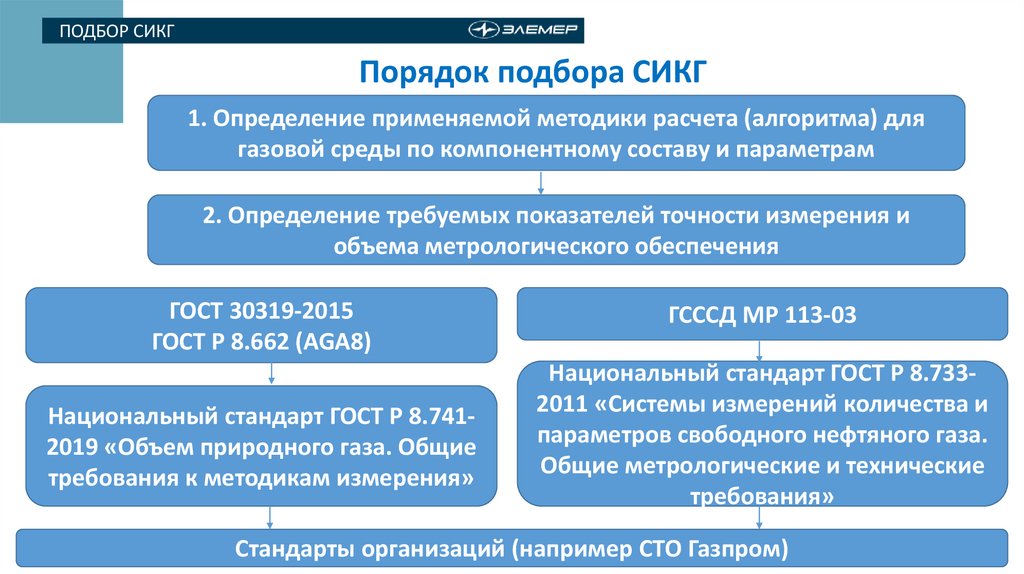

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения
ГОСТ 30319-2015
ГОСТ Р 8.662 (AGA8)
ГСССД МР 113-03
Национальный стандарт ГОСТ Р 8.7412019 «Объем природного газа. Общие
требования к методикам измерения»
Национальный стандарт ГОСТ Р 8.7332011 «Системы измерений количества и
параметров свободного нефтяного газа.
Общие метрологические и технические
требования»
Стандарты организаций (например СТО Газпром)

28.

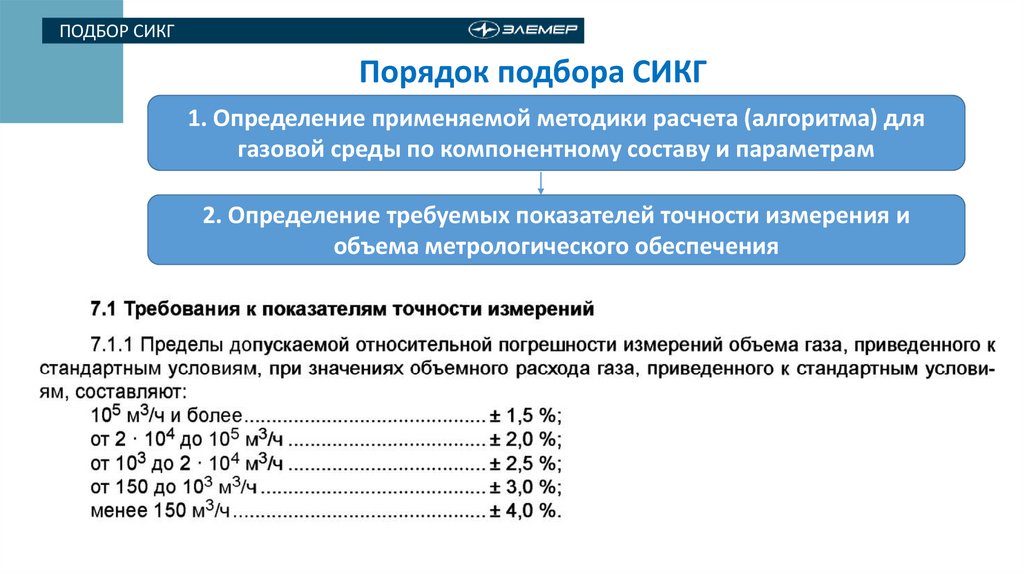

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения

29.

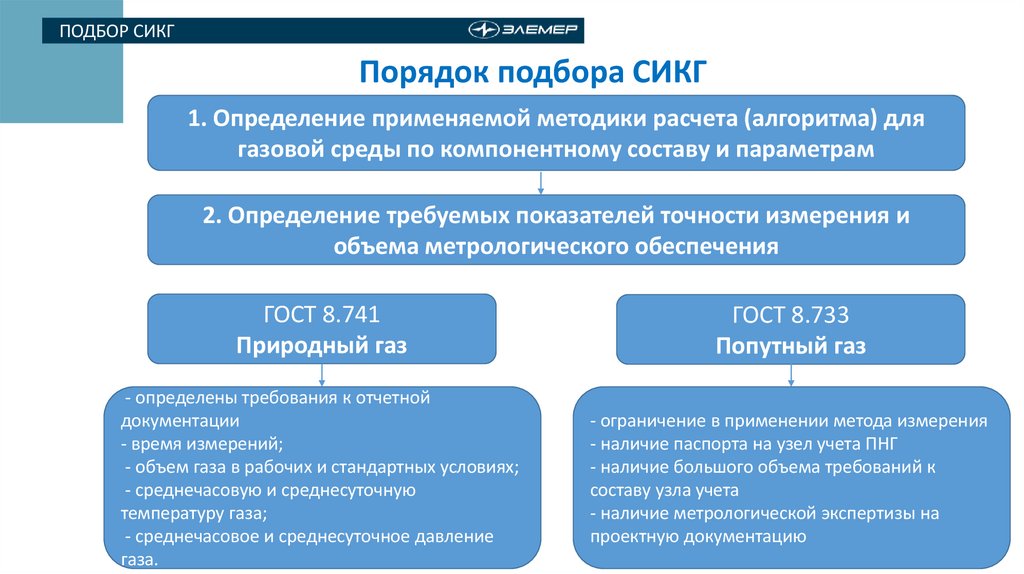

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения
ГОСТ 8.741
Природный газ
ГОСТ 8.733
Попутный газ
- определены требования к отчетной
документации
- время измерений;
- объем газа в рабочих и стандартных условиях;
- среднечасовую и среднесуточную
температуру газа;
- среднечасовое и среднесуточное давление
газа.
- ограничение в применении метода измерения
- наличие паспорта на узел учета ПНГ
- наличие большого объема требований к
составу узла учета
- наличие метрологической экспертизы на
проектную документацию

30.

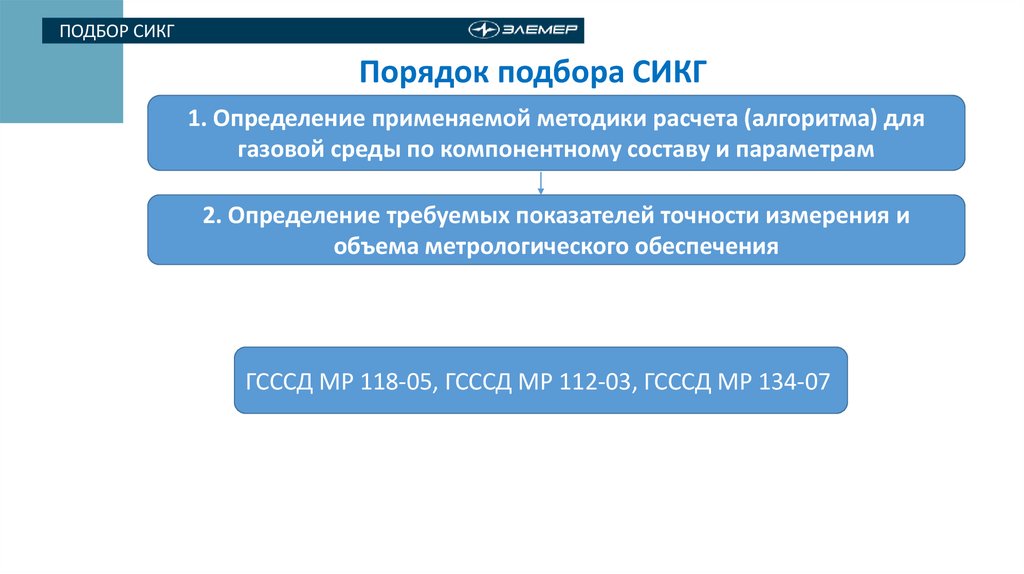

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения
ГСССД МР 118-05, ГСССД МР 112-03, ГСССД МР 134-07

31.

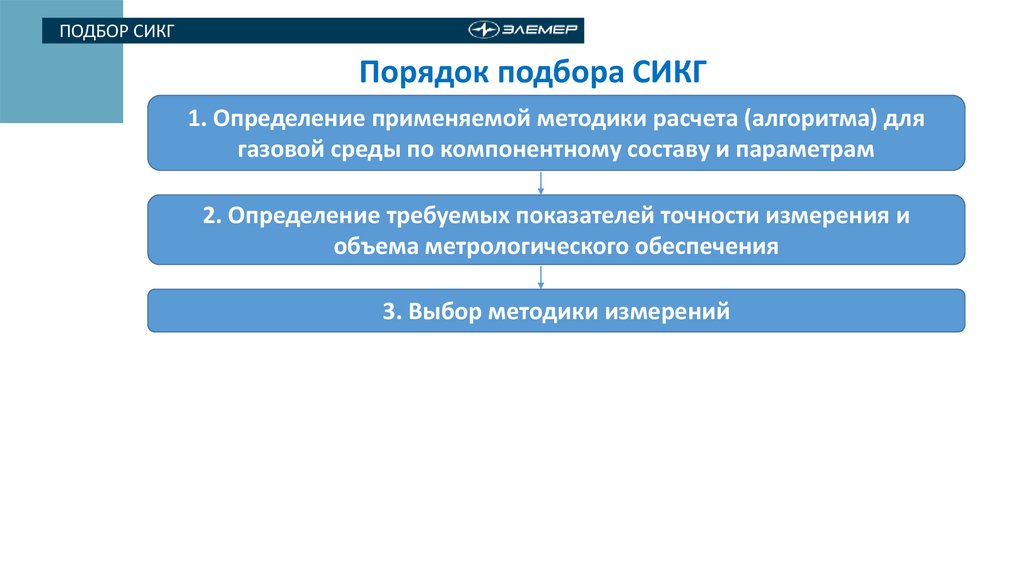

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения
3. Выбор методики измерений

32.

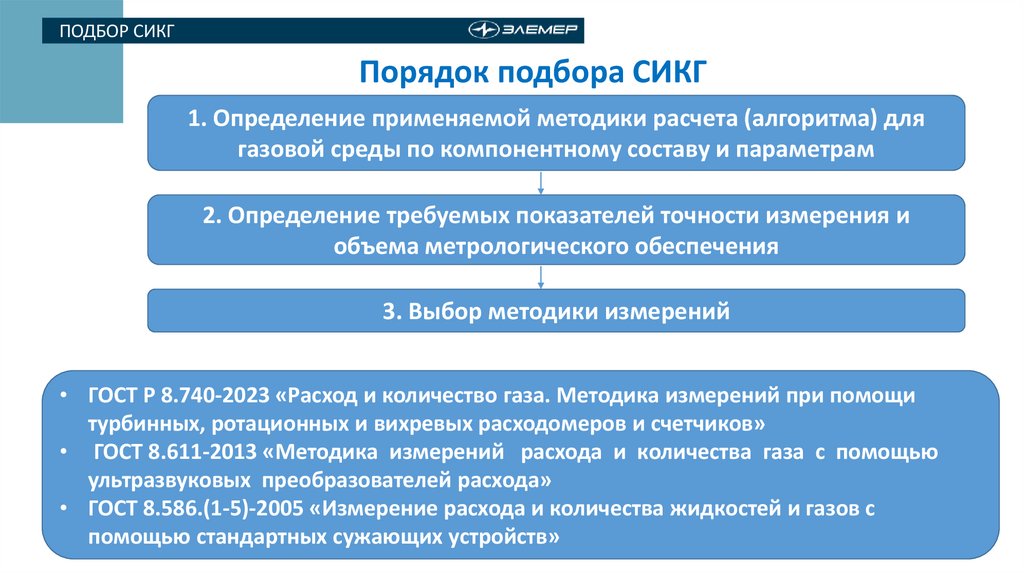

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения
3. Выбор методики измерений
• ГОСТ Р 8.740-2023 «Расход и количество газа. Методика измерений при помощи
турбинных, ротационных и вихревых расходомеров и счетчиков»
• ГОСТ 8.611-2013 «Методика измерений расхода и количества газа с помощью
ультразвуковых преобразователей расхода»
• ГОСТ 8.586.(1-5)-2005 «Измерение расхода и количества жидкостей и газов с
помощью стандартных сужающих устройств»

33.

ПОДБОР СИКГ
Порядок подбора СИКГ
1. Определение применяемой методики расчета (алгоритма) для
газовой среды по компонентному составу и параметрам
2. Определение требуемых показателей точности измерения и
объема метрологического обеспечения
3. Выбор методики измерений
4. Подбор конкретных средств измерения в составе СИКГ.
Расчет погрешности и проверка соответствия.

34.

ПОДБОР СИКГ
Некоторые моменты подбора средств измерения
входящих в состав узла учета
Термопреобразователь
Датчик давления
Переходные участки

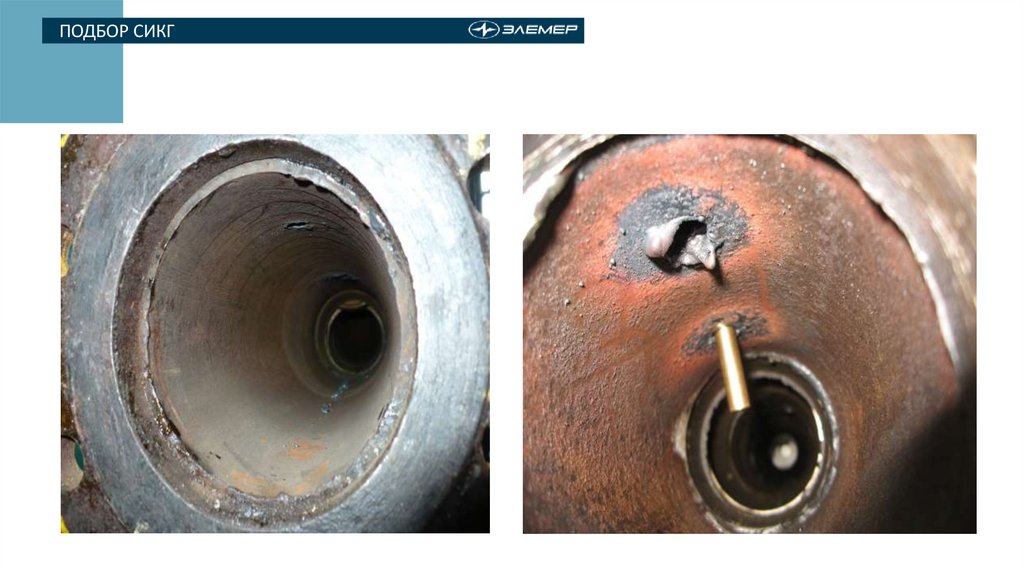

35.

ПОДБОР СИКГ

36.

ПОДБОР СИКГ

37.

НАДЕЖНЫЕ СРЕДСТВА И СИСТЕМЫ
ТЕХНОЛОГИЧЕСКОГО КОНТРОЛЯ
СПАСИБО ЗА ВНИМАНИЕ!
Лопатин Николай / Специалист направления «Расходометрия»
