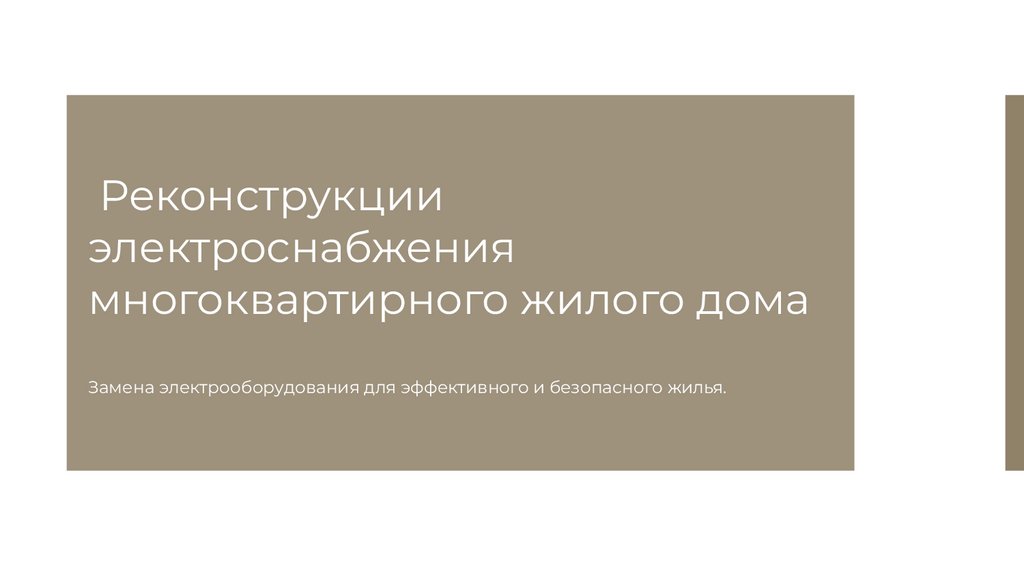

Реконструкции электроснабжения многоквартирного жилого дома

1.

Реконструкции
электроснабжения
многоквартирного жилого дома
Замена электрооборудования для эффективного и безопасного жилья.

2.

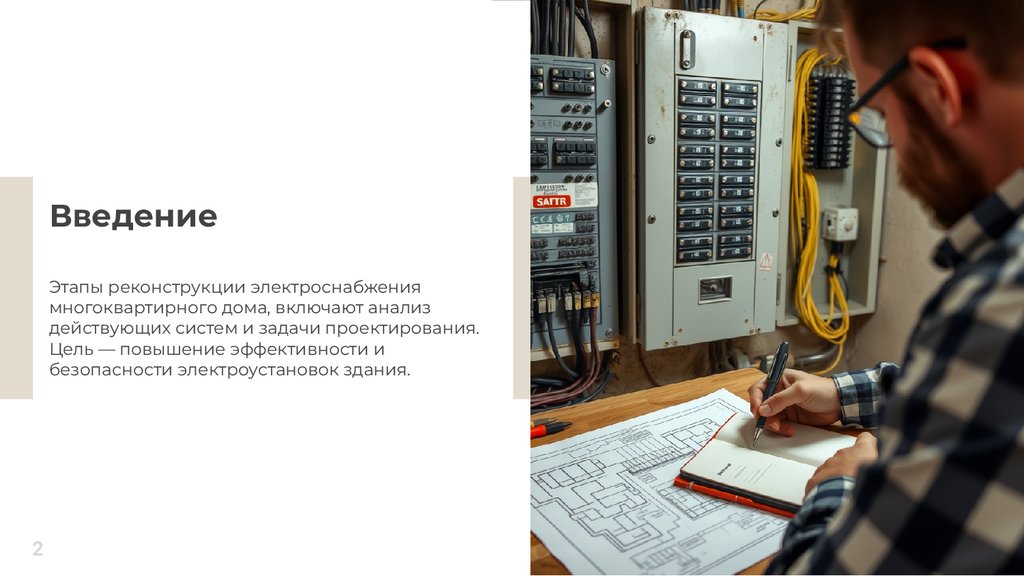

Введение
Этапы реконструкции электроснабжения
многоквартирного дома, включают анализ
действующих систем и задачи проектирования.
Цель — повышение эффективности и
безопасности электроустановок здания.
2

3.

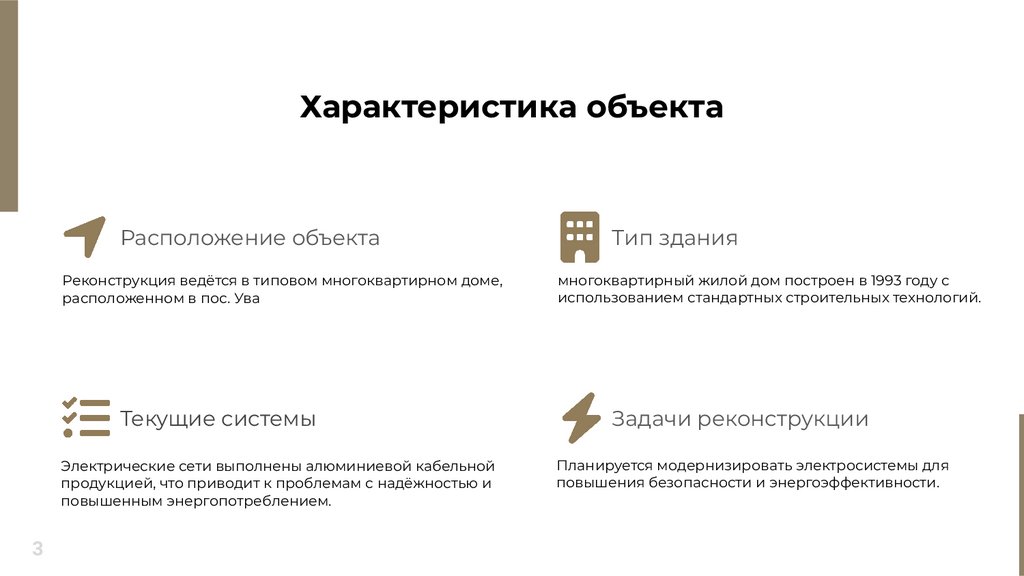

Характеристика объекта
Расположение объекта
Реконструкция ведётся в типовом многоквартирном доме,
расположенном в пос. Ува
Текущие системы
Электрические сети выполнены алюминиевой кабельной
продукцией, что приводит к проблемам с надёжностью и
повышенным энергопотреблением.
3
Тип здания
многоквартирный жилой дом построен в 1993 году с
использованием стандартных строительных технологий.
Задачи реконструкции
Планируется модернизировать электросистемы для
повышения безопасности и энергоэффективности.

4.

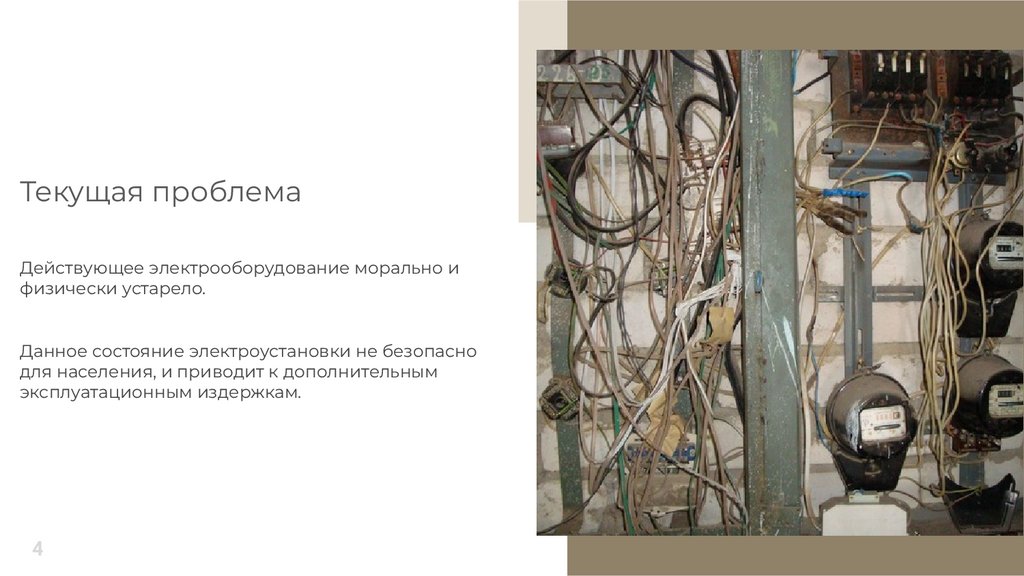

Текущая проблема
Действующее электрооборудование морально и
физически устарело.
Данное состояние электроустановки не безопасно
для населения, и приводит к дополнительным
эксплуатационным издержкам.
4

5.

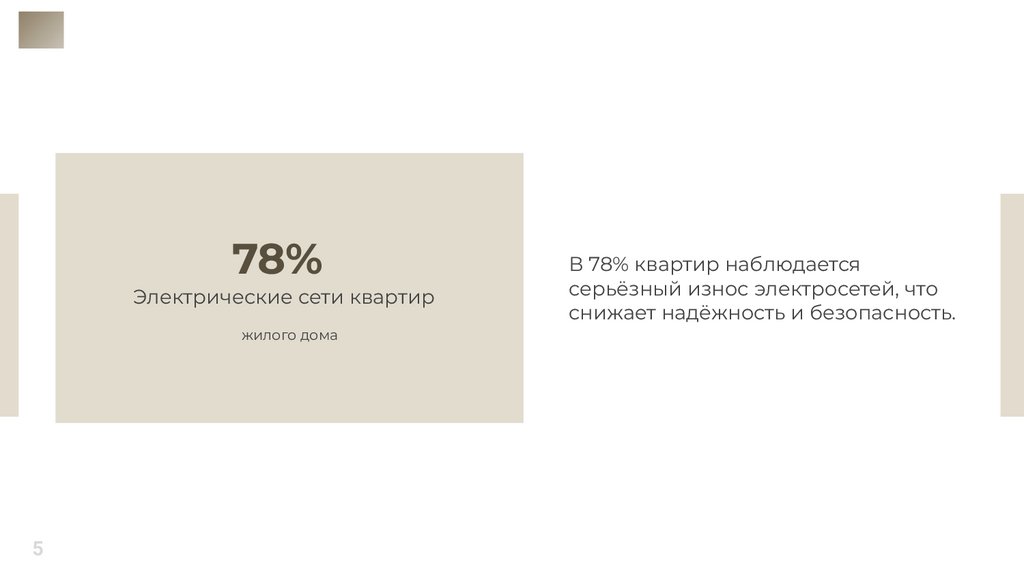

78%
Электрические сети квартир
жилого дома
5
В 78% квартир наблюдается
серьёзный износ электросетей, что
снижает надёжность и безопасность.

6.

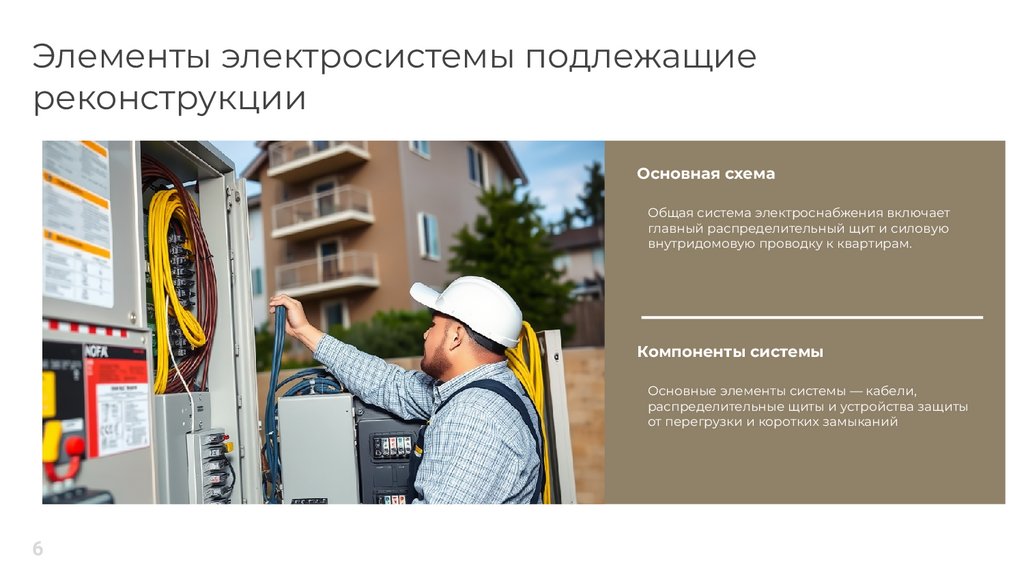

Элементы электросистемы подлежащие
реконструкции
Основная схема
Общая система электроснабжения включает
главный распределительный щит и силовую
внутридомовую проводку к квартирам.
Компоненты системы
Основные элементы системы — кабели,
распределительные щиты и устройства защиты
от перегрузки и коротких замыканий
6

7.

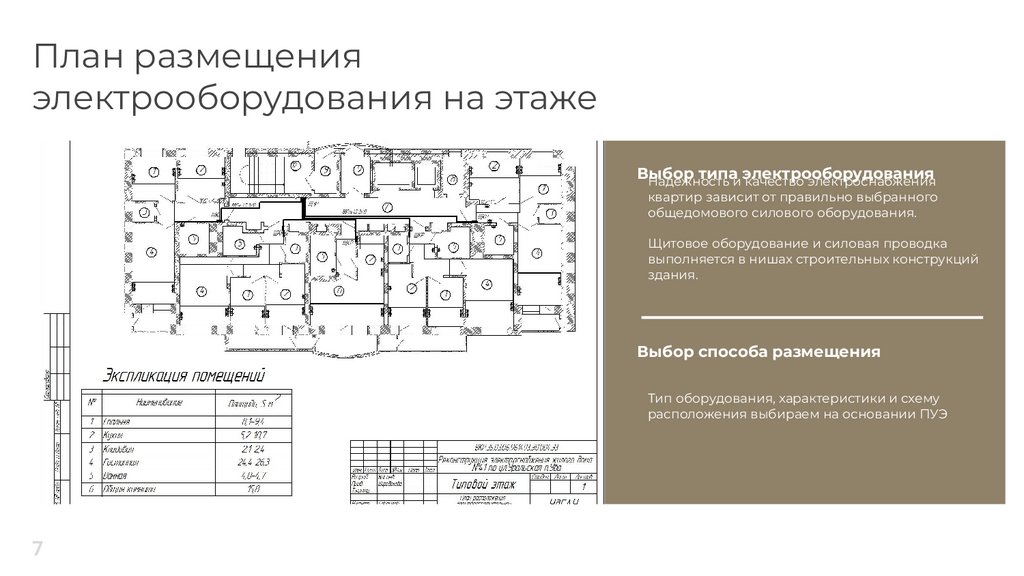

План размещения
электрооборудования на этаже
Выбор
типа электрооборудования
Надёжность и качество электроснабжения
квартир зависит от правильно выбранного
общедомового силового оборудования.
Щитовое оборудование и силовая проводка
выполняется в нишах строительных конструкций
здания.
Выбор способа размещения
Тип оборудования, характеристики и схему
расположения выбираем на основании ПУЭ
7

8.

В качестве системы
электроснабжения выбрана
схема TN-C-S
TNсистема в которой нейтраль источника питания
глухо заземлена, а открытые проводящие части
электроустановки присоединены к
глухозаземлённой нейтрали источника
посредством нулевых защитных проводников
TN-C-S
-система TN, в которой функция нулевого
защитного и нулевого рабочего проводников
совмещены в одном проводнике в какой-то её
части начиная от источника питания.
8

9.

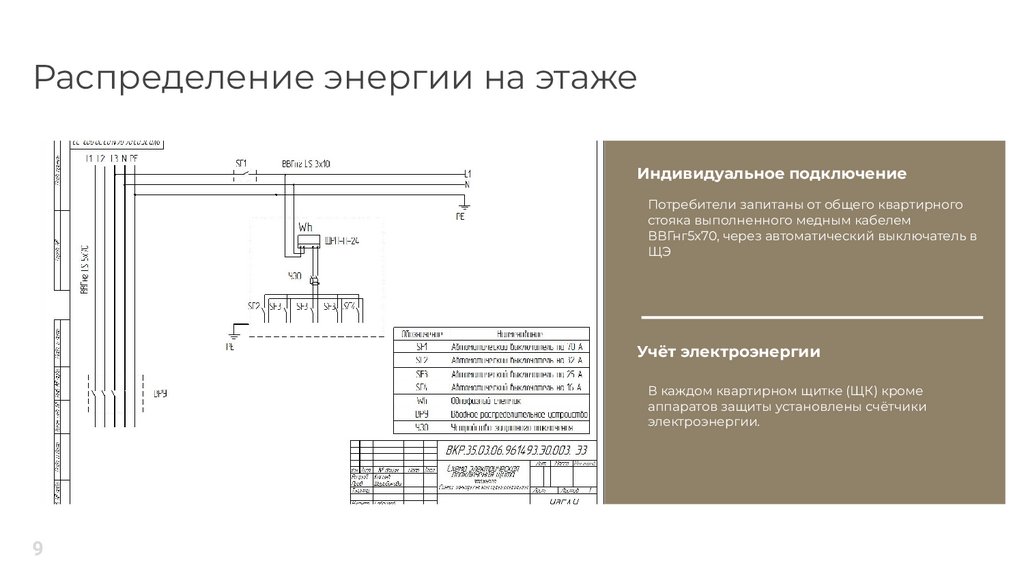

Распределение энергии на этаже
Индивидуальное подключение
Потребители запитаны от общего квартирного
стояка выполненного медным кабелем
ВВГнг5х70, через автоматический выключатель в
ЩЭ
Учёт электроэнергии
В каждом квартирном щитке (ЩК) кроме
аппаратов защиты установлены счётчики
электроэнергии.
9

10.

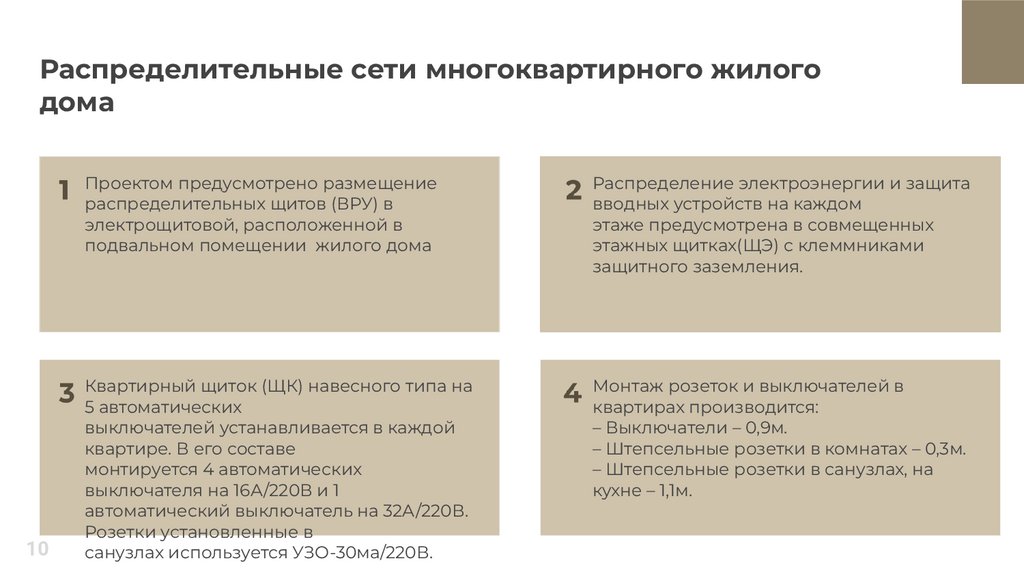

Распределительные сети многоквартирного жилого
дома
10
Проектом предусмотрено размещение
распределительных щитов (ВРУ) в
электрощитовой, расположенной в
подвальном помещении жилого дома
Распределение электроэнергии и защита
вводных устройств на каждом
этаже предусмотрена в совмещенных
этажных щитках(ЩЭ) с клеммниками
защитного заземления.
Квартирный щиток (ЩК) навесного типа на
5 автоматических
выключателей устанавливается в каждой
квартире. В его составе
монтируется 4 автоматических
выключателя на 16А/220В и 1
автоматический выключатель на 32А/220В.
Розетки установленные в
санузлах используется УЗО-30ма/220В.
Монтаж розеток и выключателей в
квартирах производится:
– Выключатели – 0,9м.
– Штепсельные розетки в комнатах – 0,3м.
– Штепсельные розетки в санузлах, на
кухне – 1,1м.

11.

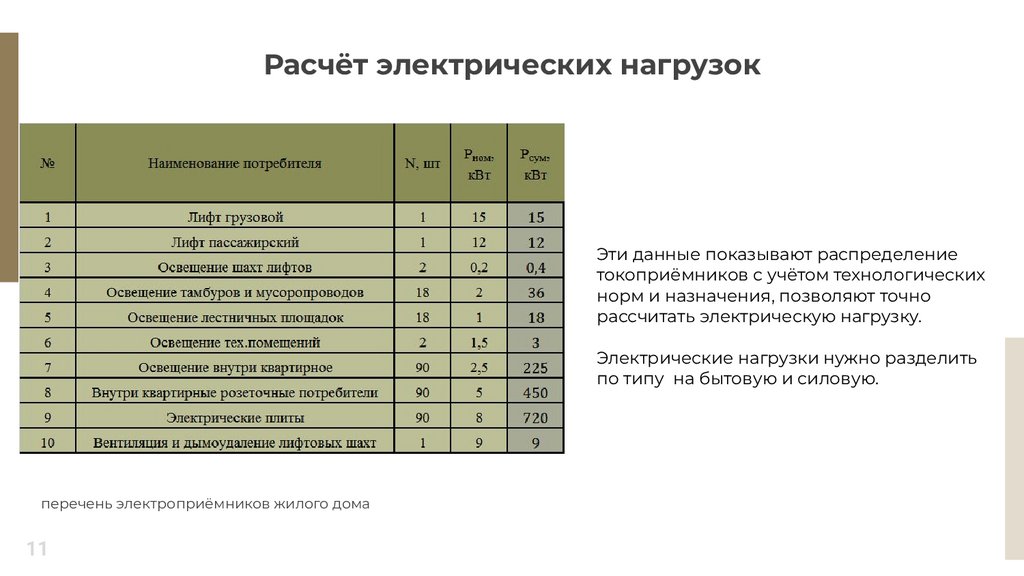

Расчёт электрических нагрузок
Эти данные показывают распределение
токоприёмников с учётом технологических
норм и назначения, позволяют точно
рассчитать электрическую нагрузку.
Электрические нагрузки нужно разделить
по типу на бытовую и силовую.
перечень электроприёмников жилого дома
11

12.

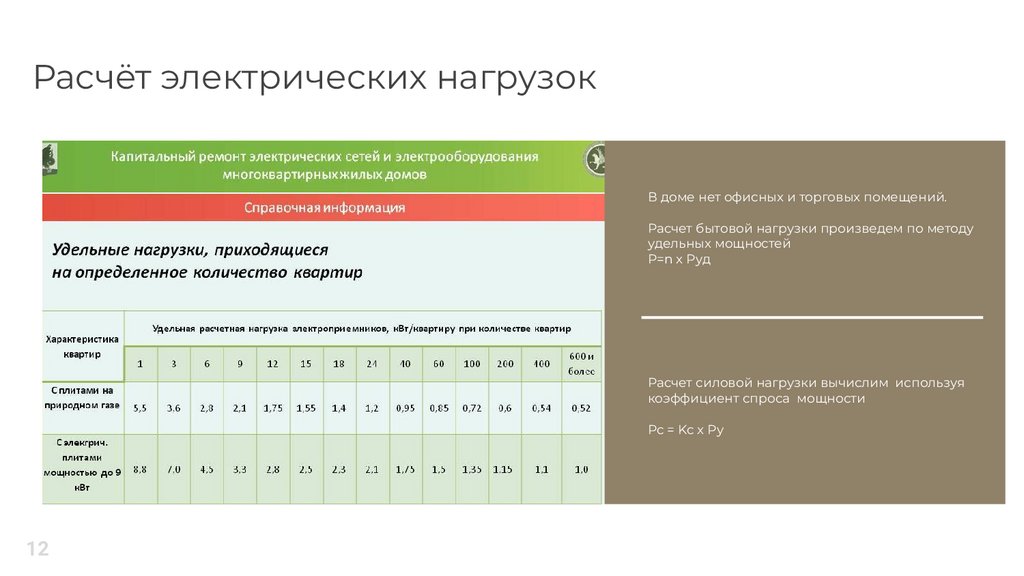

Расчёт электрических нагрузок
В доме нет офисных и торговых помещений.
Расчет бытовой нагрузки произведем по методу
удельных мощностей
P=n x Pуд
Расчет силовой нагрузки вычислим используя
коэффициент спроса мощности
Pc = Kc x Pу
12

13.

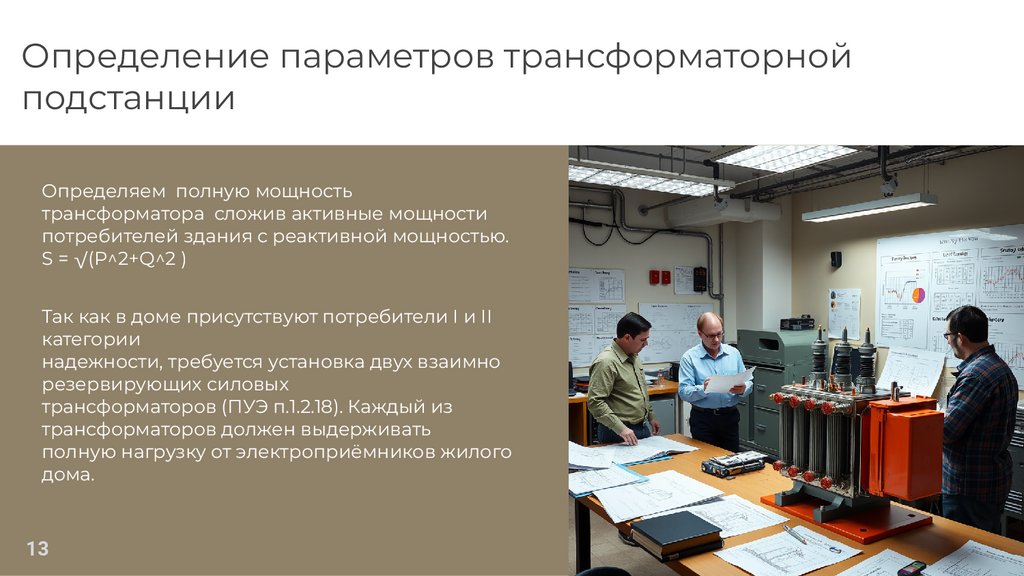

Определение параметров трансформаторной
подстанции
Определяем полную мощность
трансформатора сложив активные мощности
потребителей здания с реактивной мощностью.
S = √(P^2+Q^2 )
Так как в доме присутствуют потребители I и II
категории
надежности, требуется установка двух взаимно
резервирующих силовых
трансформаторов (ПУЭ п.1.2.18). Каждый из
трансформаторов должен выдерживать
полную нагрузку от электроприёмников жилого
дома.
13

14.

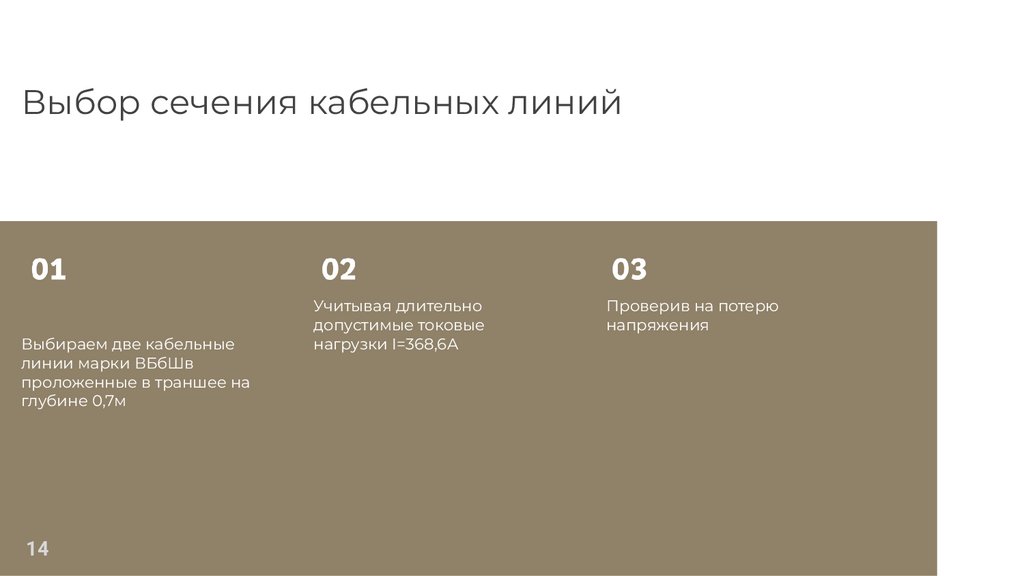

Выбор сечения кабельных линий
Выбираем две кабельные
линии марки ВБбШв
проложенные в траншее на
глубине 0,7м
14
Учитывая длительно
допустимые токовые
нагрузки I=368,6А
Проверив на потерю
напряжения

15.

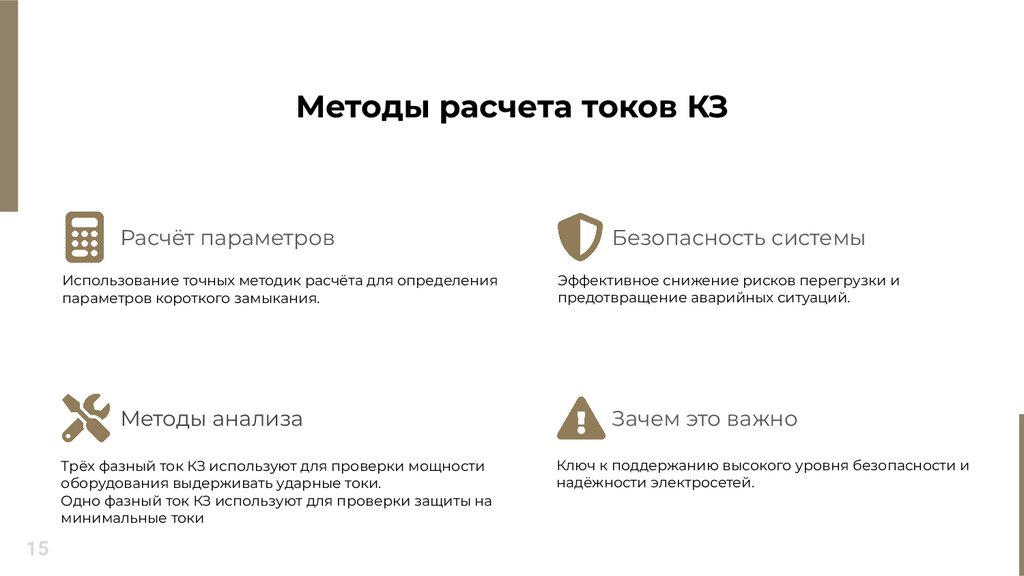

Методы расчета токов КЗ
Расчёт параметров
Использование точных методик расчёта для определения
параметров короткого замыкания.
Методы анализа
Трёх фазный ток КЗ используют для проверки мощности
оборудования выдерживать ударные токи.
Одно фазный ток КЗ используют для проверки защиты на
минимальные токи
15
Безопасность системы
Эффективное снижение рисков перегрузки и
предотвращение аварийных ситуаций.
Зачем это важно
Ключ к поддержанию высокого уровня безопасности и
надёжности электросетей.

16.

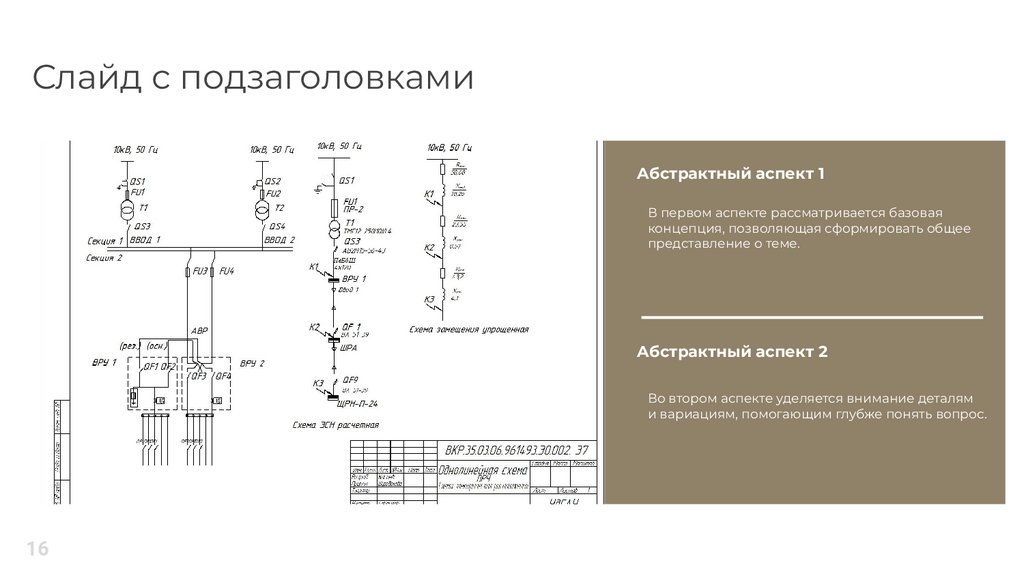

Слайд с подзаголовками
Абстрактный аспект 1
В первом аспекте рассматривается базовая
концепция, позволяющая сформировать общее
представление о теме.
Абстрактный аспект 2
Во втором аспекте уделяется внимание деталям
и вариациям, помогающим глубже понять вопрос.
16

17.

Сечение проводников и защита
Расчёт сечения
Подбираем оптимальное сечение проводников
на основе расчётных нагрузок и безопасности
эксплуатации.
Выбор защиты
Выбираем аппараты защиты для
предотвращения перегрузок и коротких
замыканий в системе.
17

18.

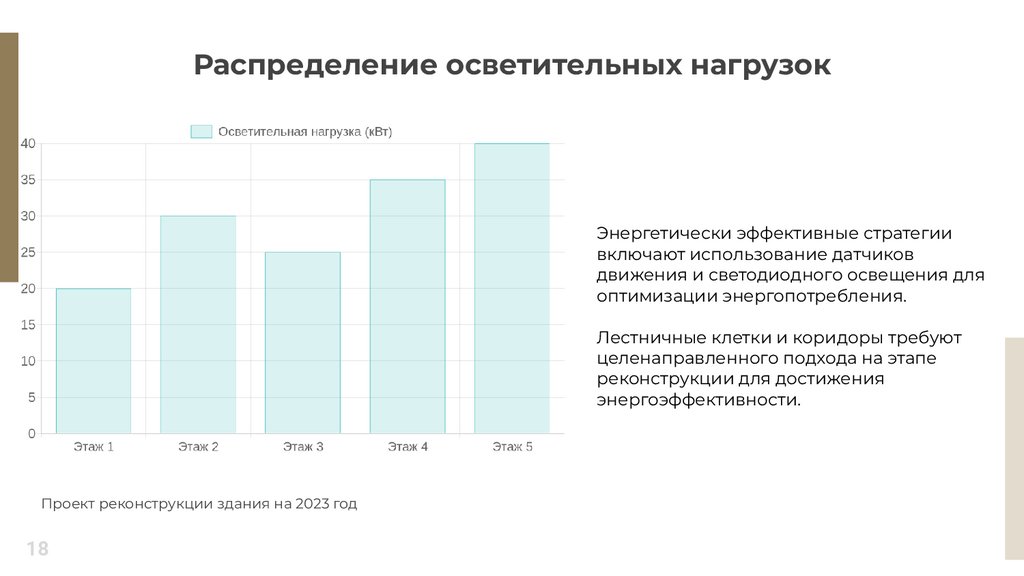

Распределение осветительных нагрузок
Энергетически эффективные стратегии
включают использование датчиков
движения и светодиодного освещения для
оптимизации энергопотребления.
Лестничные клетки и коридоры требуют
целенаправленного подхода на этапе
реконструкции для достижения
энергоэффективности.
Проект реконструкции здания на 2023 год
18

19.

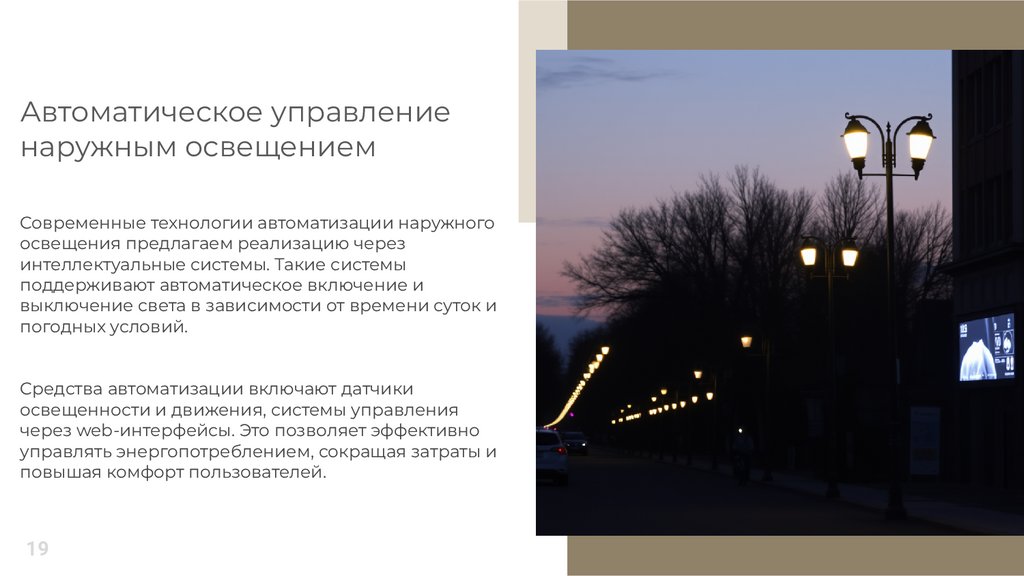

Автоматическое управление
наружным освещением
Современные технологии автоматизации наружного
освещения предлагаем реализацию через
интеллектуальные системы. Такие системы
поддерживают автоматическое включение и
выключение света в зависимости от времени суток и
погодных условий.
Средства автоматизации включают датчики
освещенности и движения, системы управления
через web-интерфейсы. Это позволяет эффективно
управлять энергопотреблением, сокращая затраты и
повышая комфорт пользователей.
19

20.

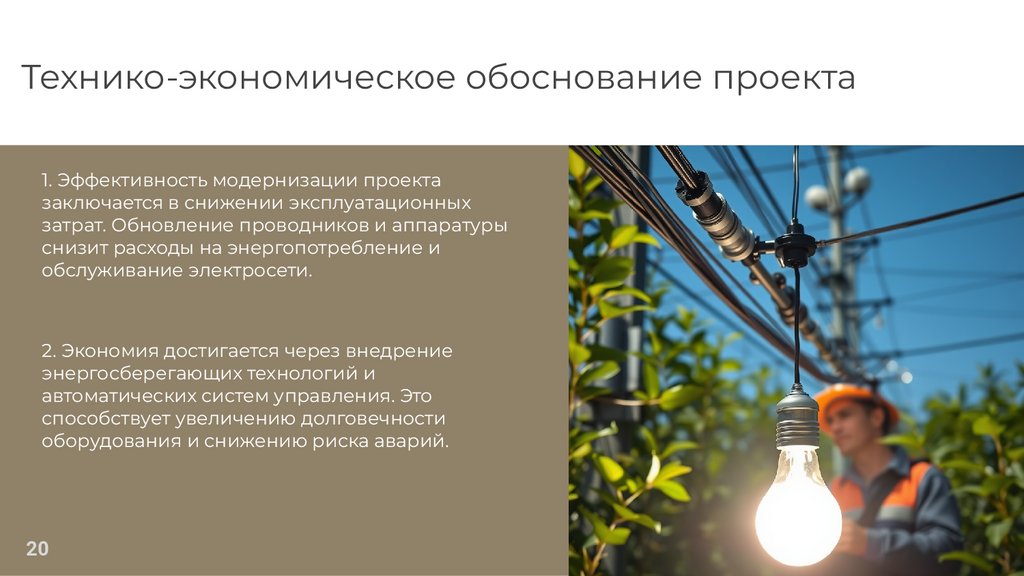

Технико-экономическое обоснование проекта
1. Эффективность модернизации проекта
заключается в снижении эксплуатационных
затрат. Обновление проводников и аппаратуры
снизит расходы на энергопотребление и
обслуживание электросети.
2. Экономия достигается через внедрение
энергосберегающих технологий и
автоматических систем управления. Это
способствует увеличению долговечности
оборудования и снижению риска аварий.
20

21.

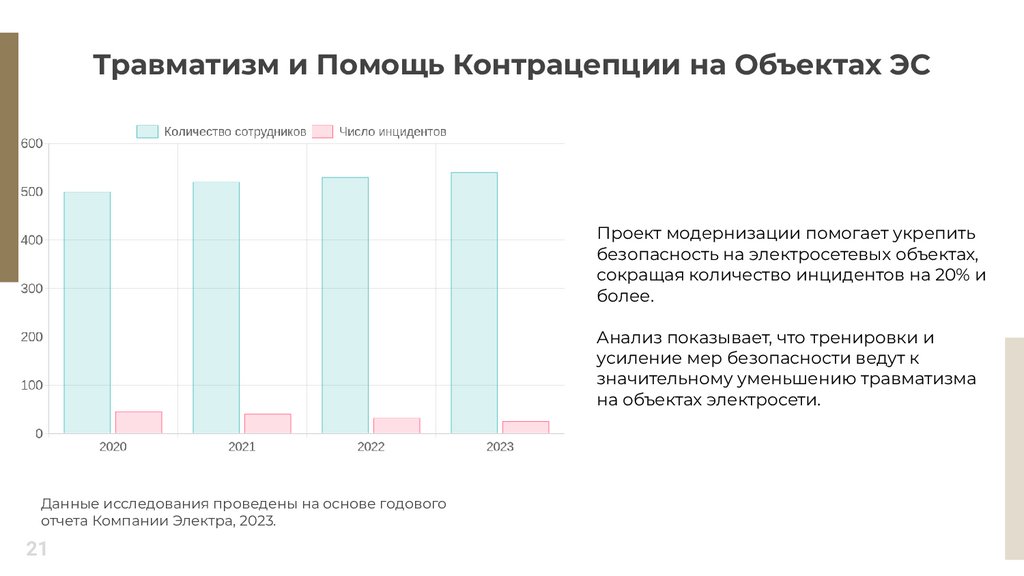

Травматизм и Помощь Контрацепции на Объектах ЭС
Проект модернизации помогает укрепить
безопасность на электросетевых объектах,
сокращая количество инцидентов на 20% и
более.
Анализ показывает, что тренировки и
усиление мер безопасности ведут к
значительному уменьшению травматизма
на объектах электросети.
Данные исследования проведены на основе годового
отчета Компании Электра, 2023.
21

22.

Меры безопасности
Стратегии заземления
Заземление является необходимым для защиты
электроприборов и предотвращения поражения
электрическим током. Основные меры включают
установку контуров заземления и тестирование их
соединений.
Молниезащита
Системы молниезащиты защищают здание от
прямых ударов молний. Это достигается установкой
молниеотводов и разработкой схем их
подключения к системе заземления, что
минимизирует риски.
22

23.

Значимость реконструкции электроснабжения
Реконструкция электроснабжения многоквартирного дома улучшает
надежность и безопасность системы, снижает расходы на обслуживание и
энергию, благодаря использованию современных технологий и
автоматизации.
