Получение аксонометрических проекций

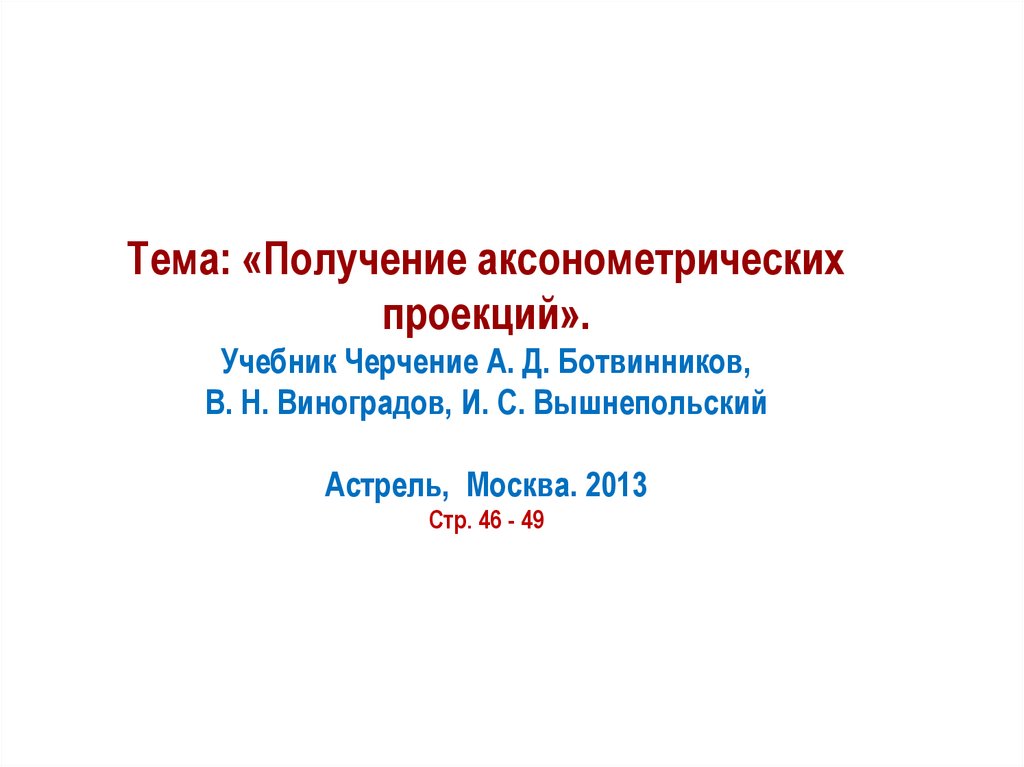

1. Тема: «Получение аксонометрических проекций». Учебник Черчение А. Д. Ботвинников, В. Н. Виноградов, И. С. Вышнепольский

Астрель, Москва. 2013
Стр. 46 - 49

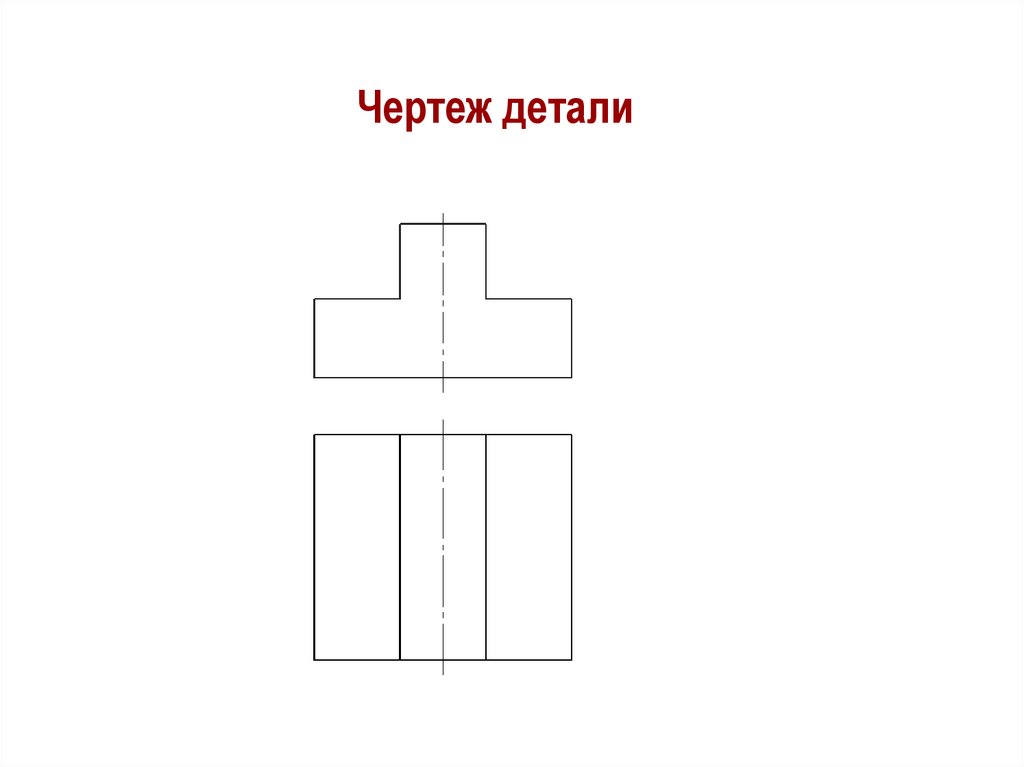

2. Чертеж детали

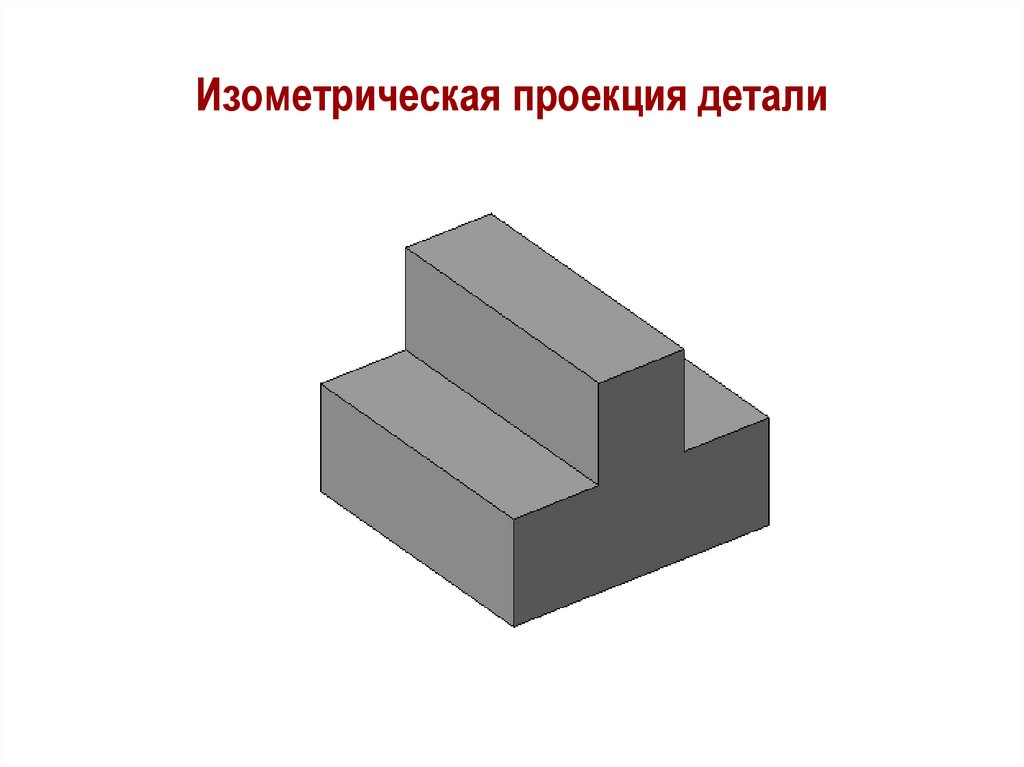

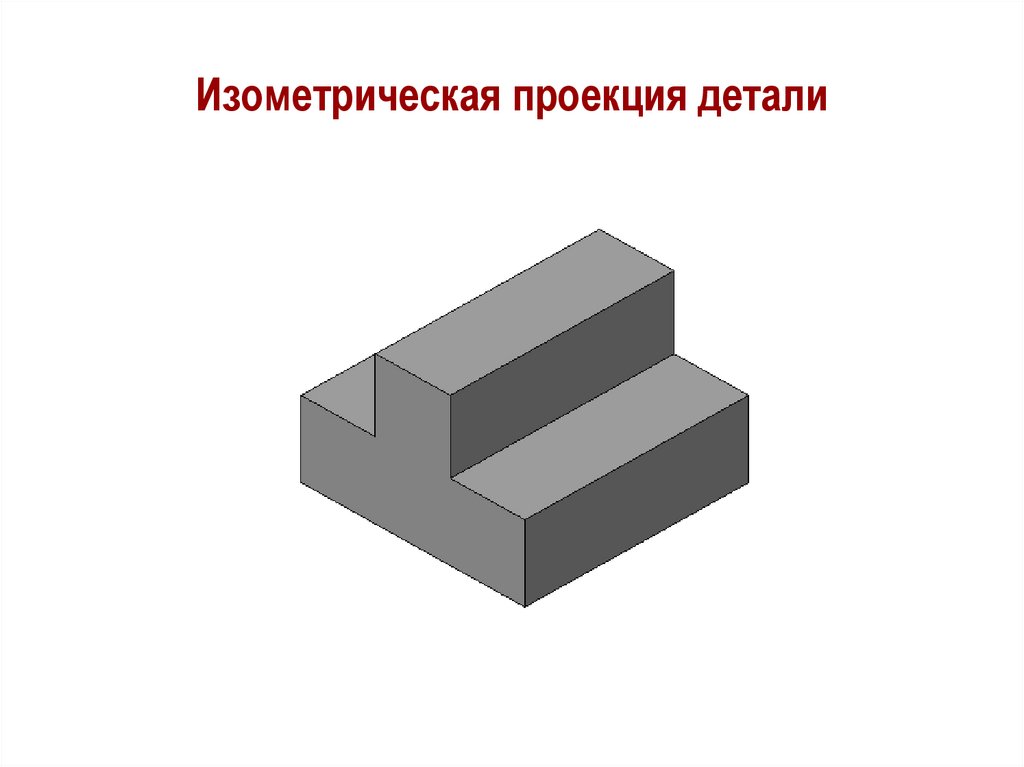

3. Изометрическая проекция детали

4. Изометрическая проекция детали

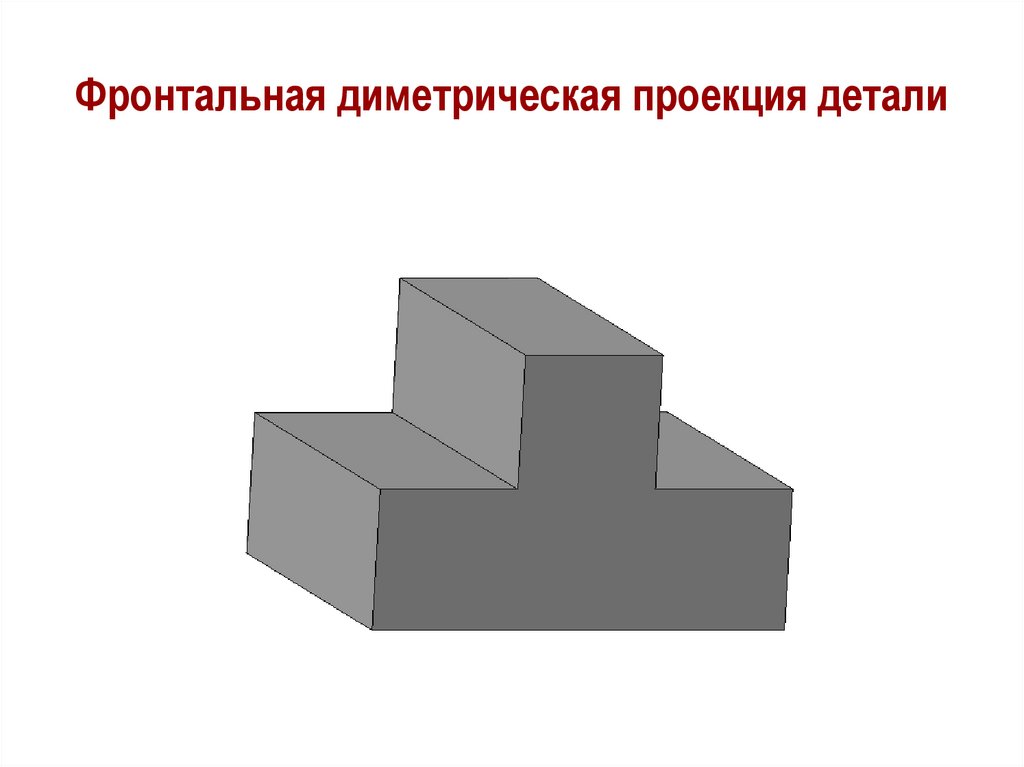

5. Фронтальная диметрическая проекция детали

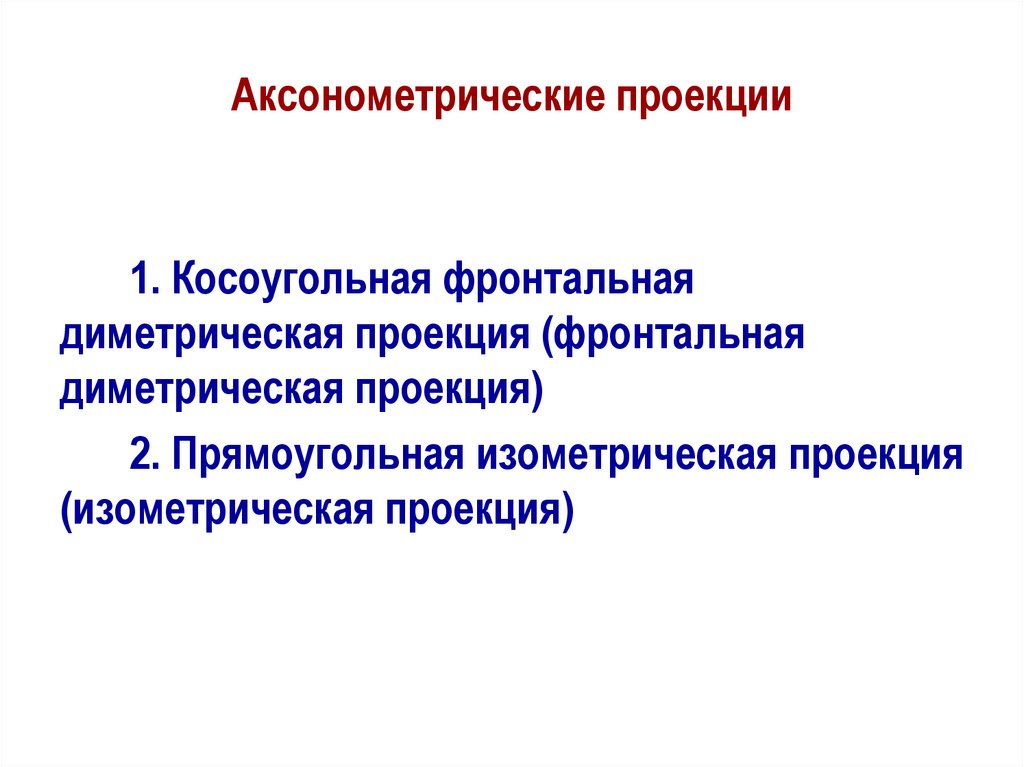

6. Аксонометрические проекции

1. Косоугольная фронтальная
диметрическая проекция (фронтальная
диметрическая проекция)
2. Прямоугольная изометрическая проекция
(изометрическая проекция)

7.

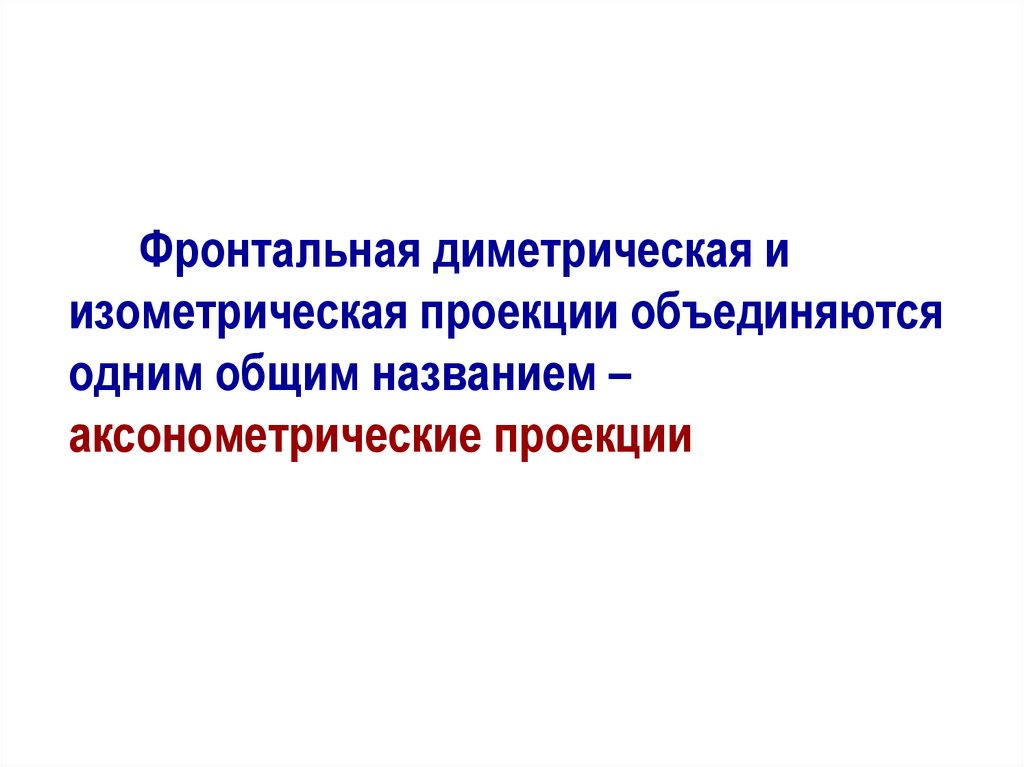

Фронтальная диметрическая и
изометрическая проекции объединяются
одним общим названием –
аксонометрические проекции

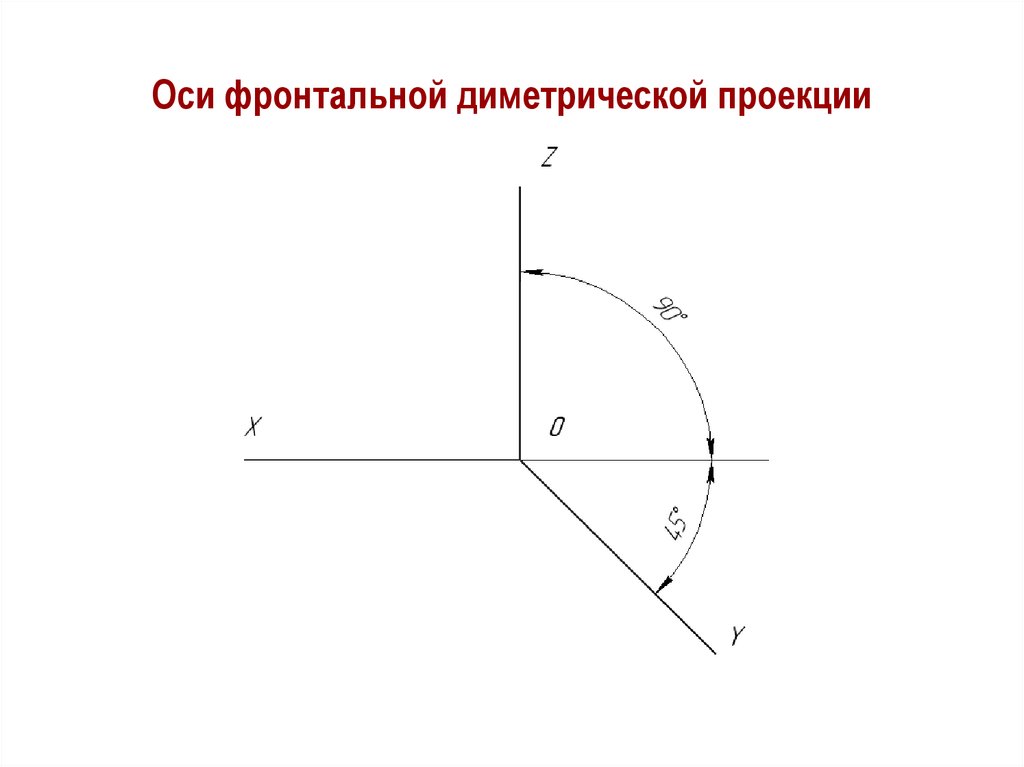

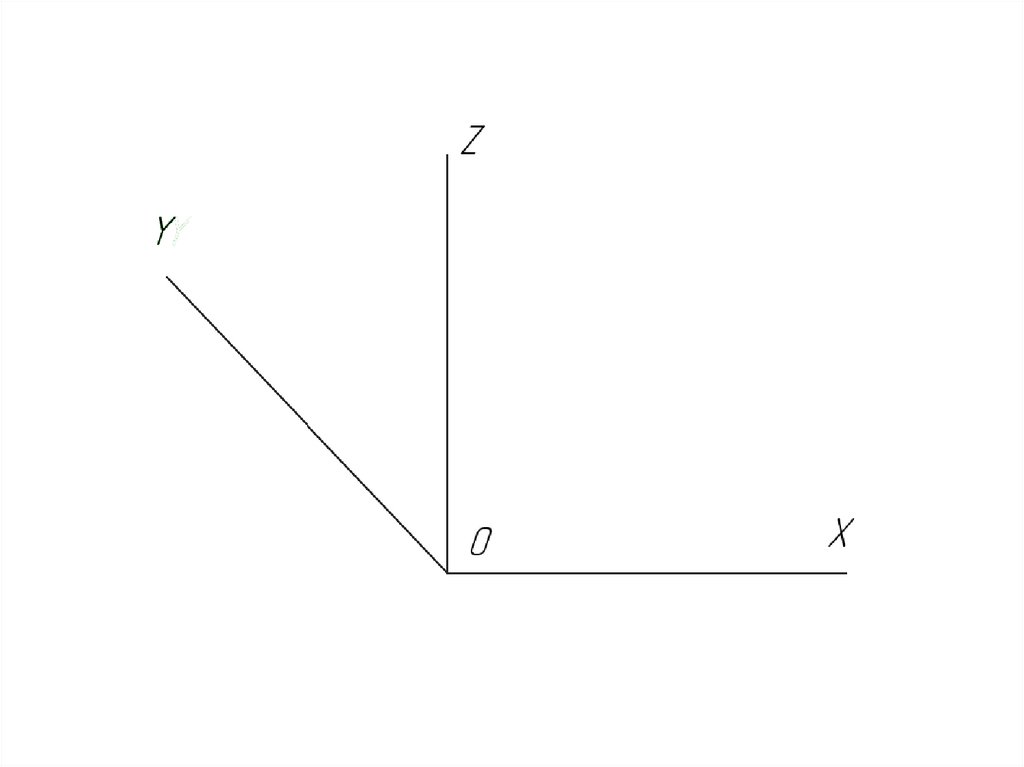

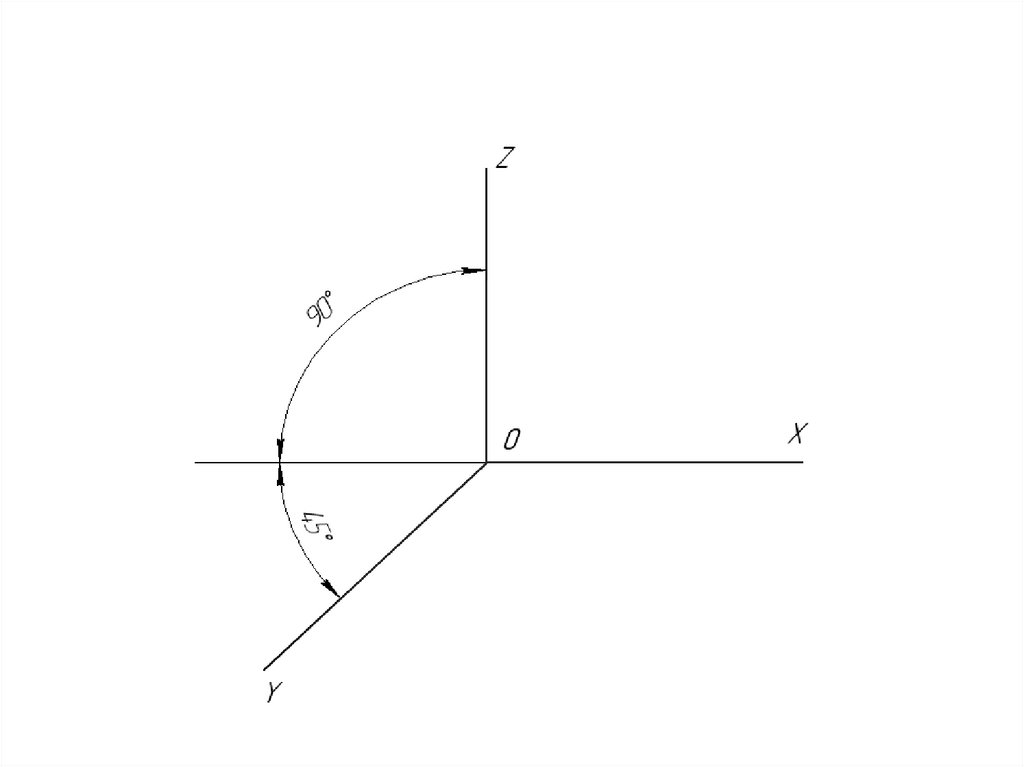

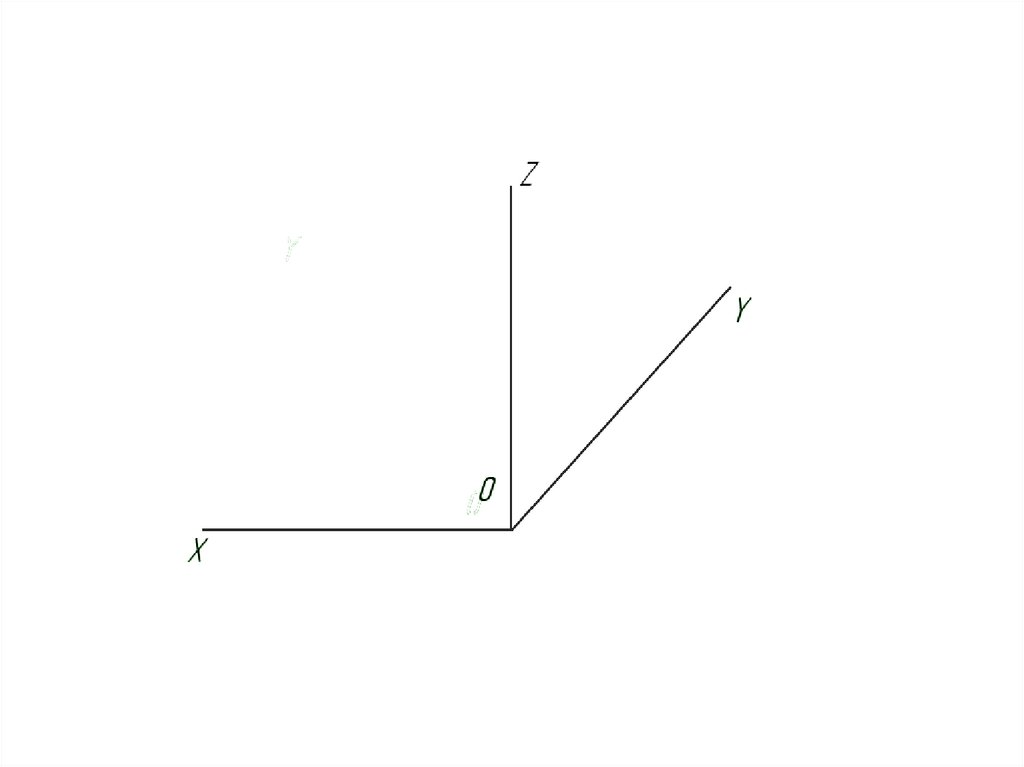

8. Оси фронтальной диметрической проекции

9.

10.

11.

12.

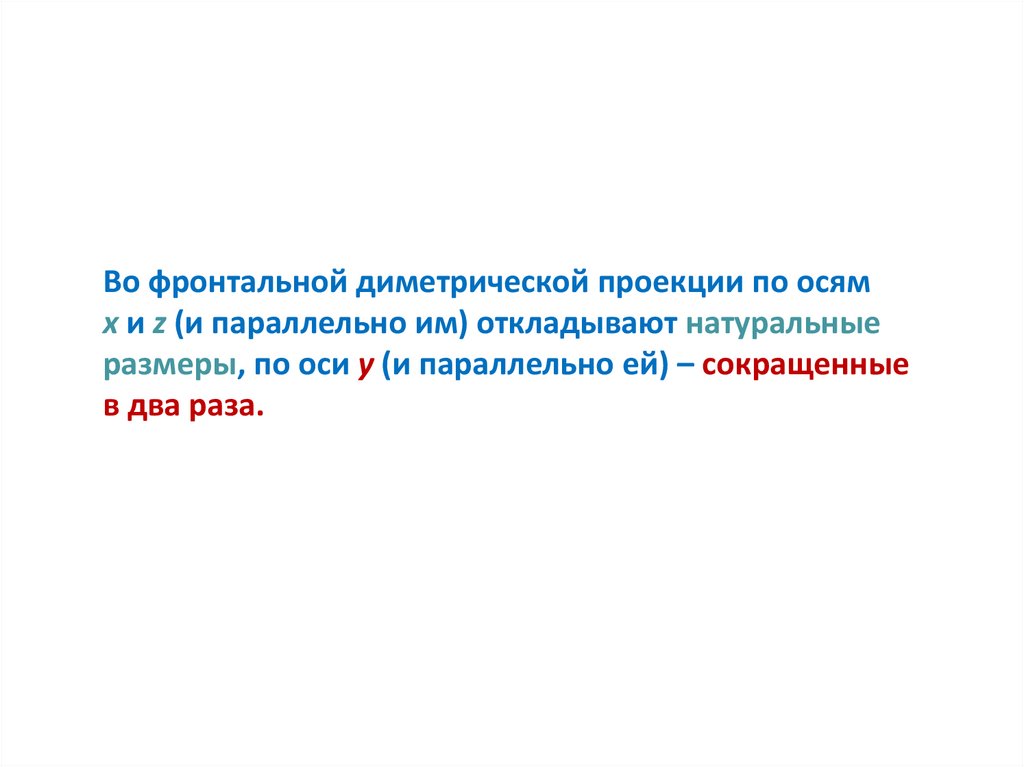

Во фронтальной диметрической проекции по осям
х и z (и параллельно им) откладывают натуральные
размеры, по оси y (и параллельно ей) – сокращенные
в два раза.

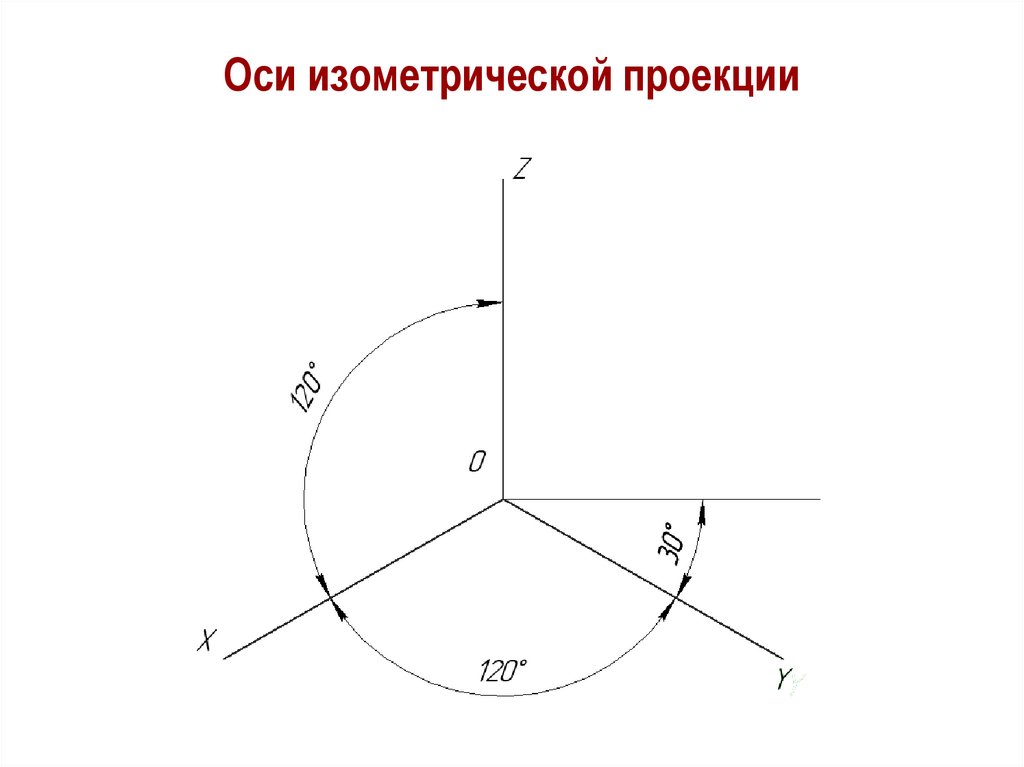

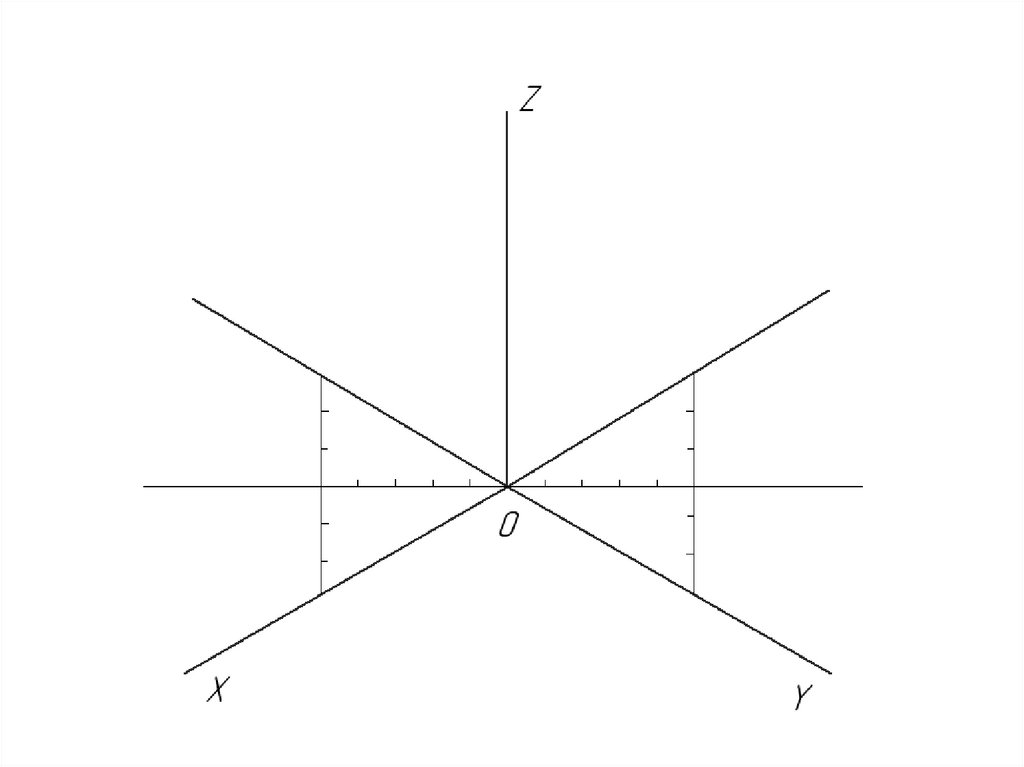

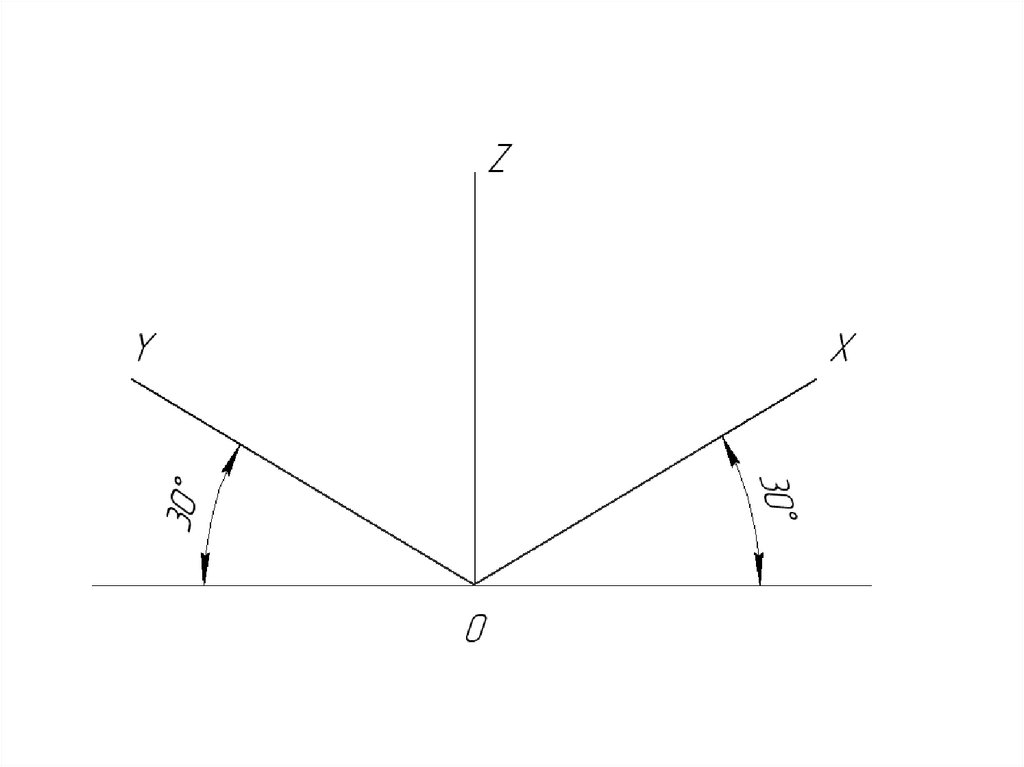

13. Оси изометрической проекции

14.

15.

16.

17.

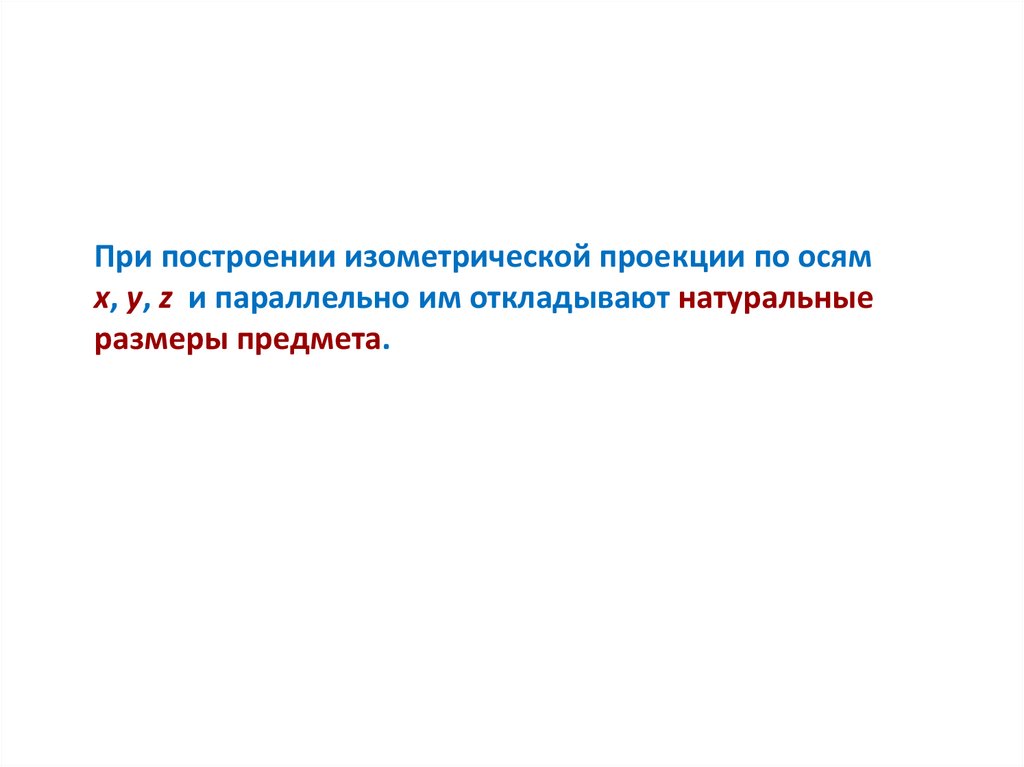

При построении изометрической проекции по осям
х, у, z и параллельно им откладывают натуральные
размеры предмета.

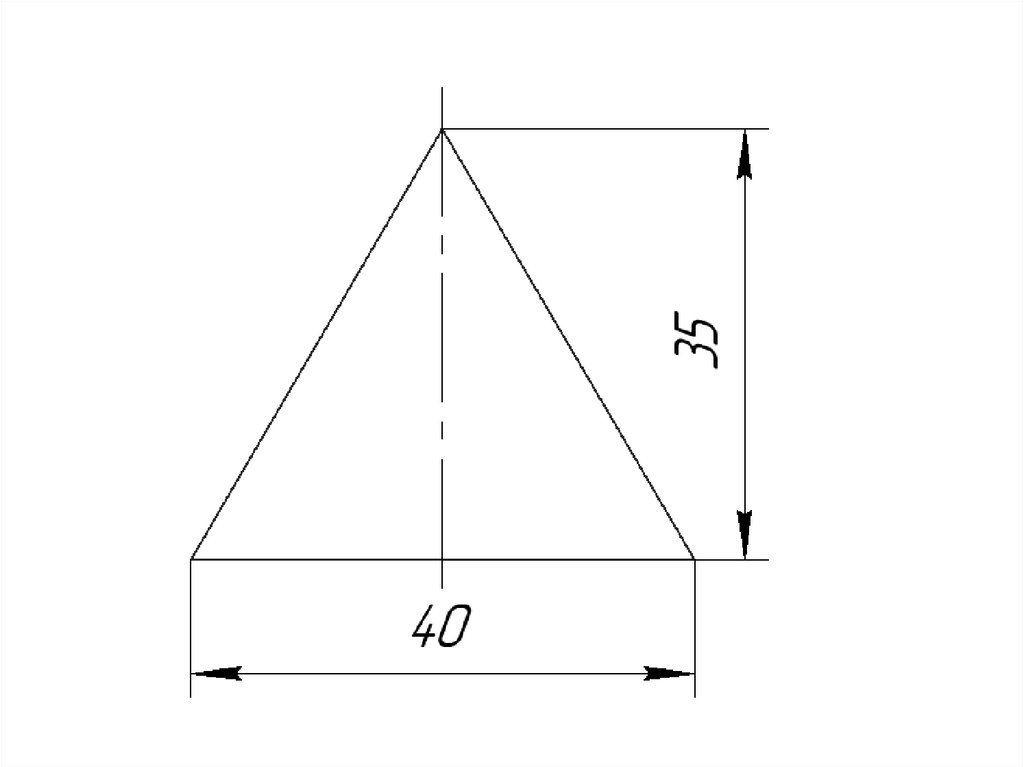

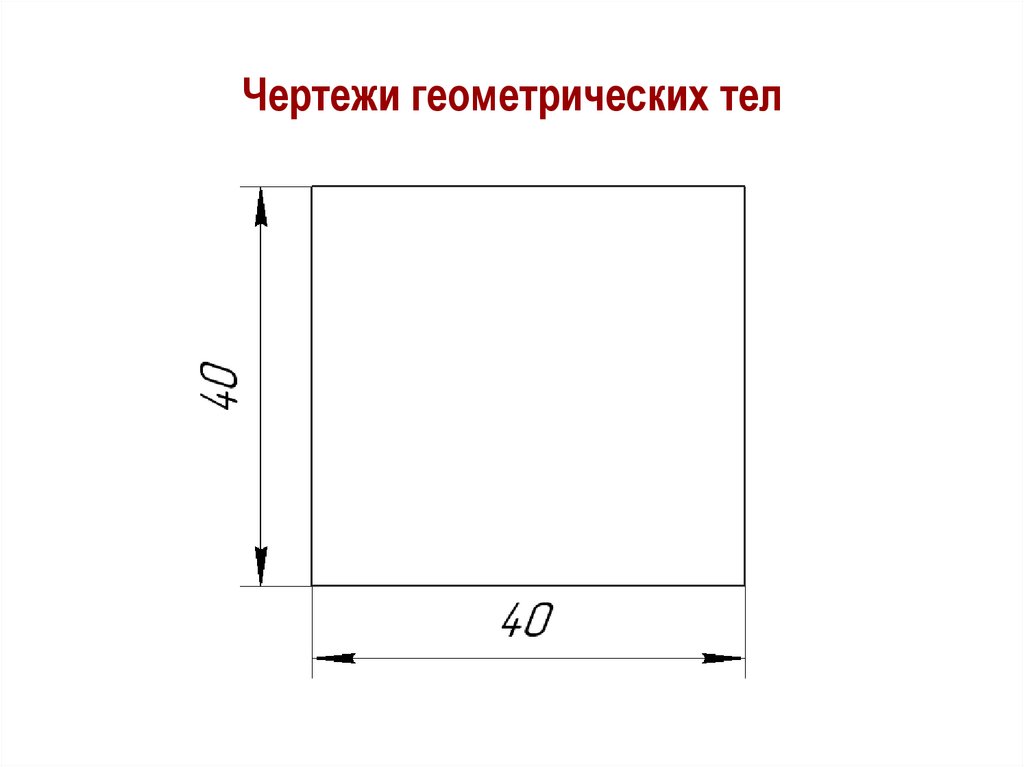

18. Чертежи геометрических тел
