Сооружение земляного полотна на болотах I типа

1.

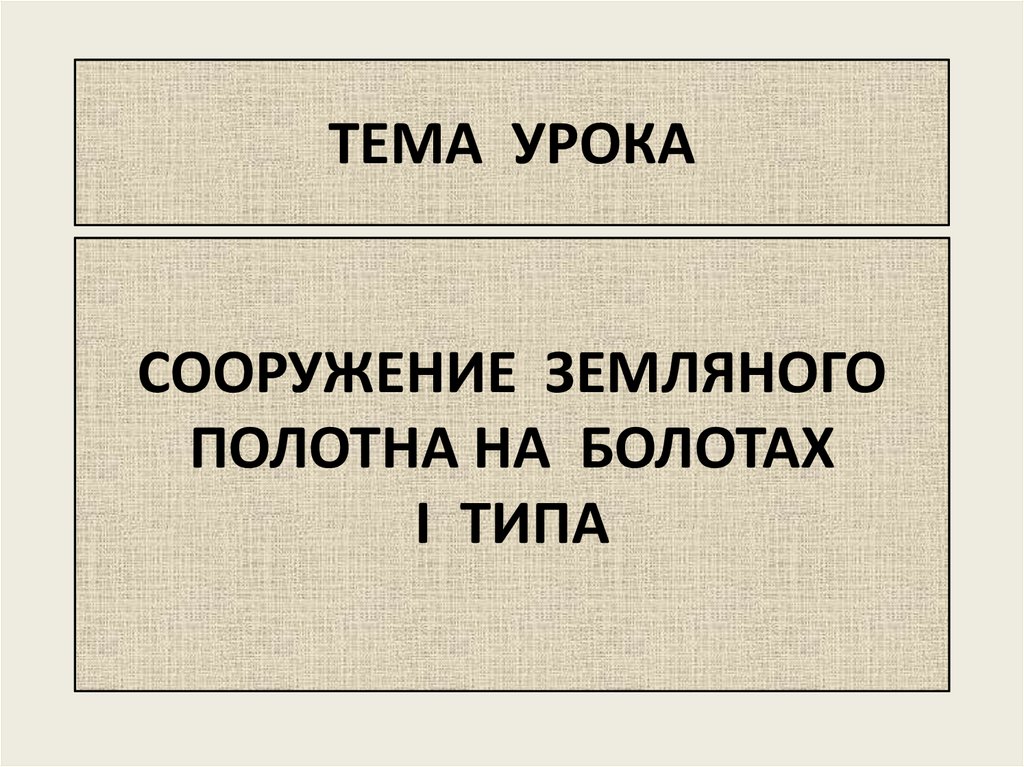

ТЕМА УРОКА
СООРУЖЕНИЕ ЗЕМЛЯНОГО
ПОЛОТНА НА БОЛОТАХ
I ТИПА

2.

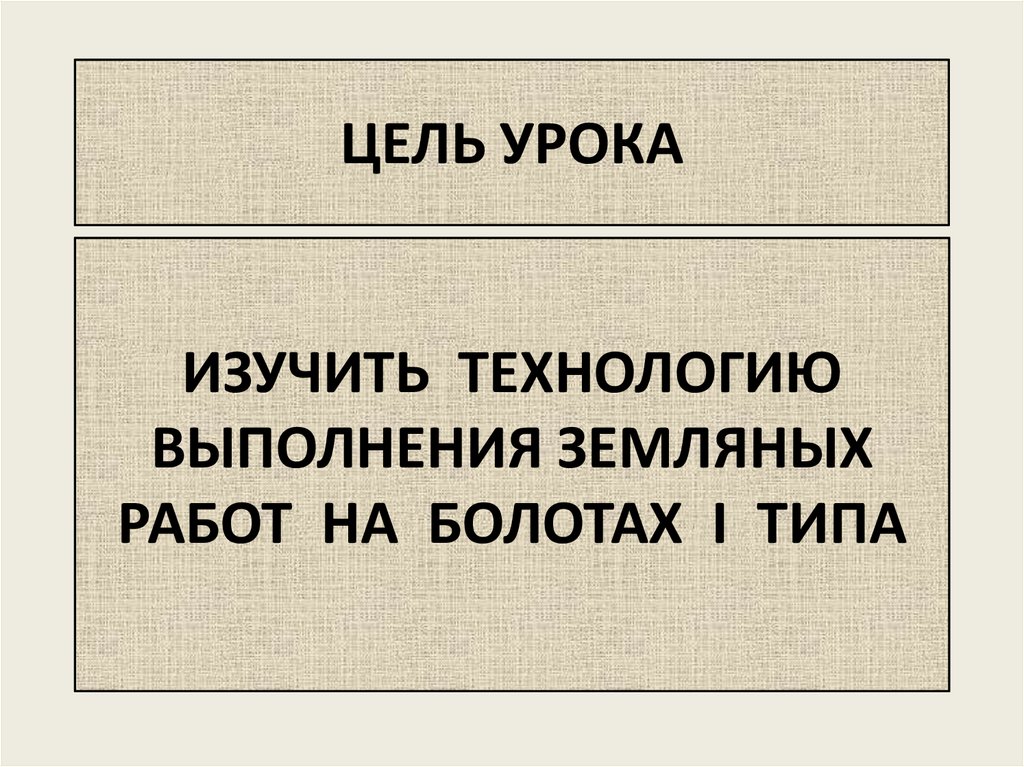

ЦЕЛЬ УРОКА
ИЗУЧИТЬ ТЕХНОЛОГИЮ
ВЫПОЛНЕНИЯ ЗЕМЛЯНЫХ
РАБОТ НА БОЛОТАХ I ТИПА

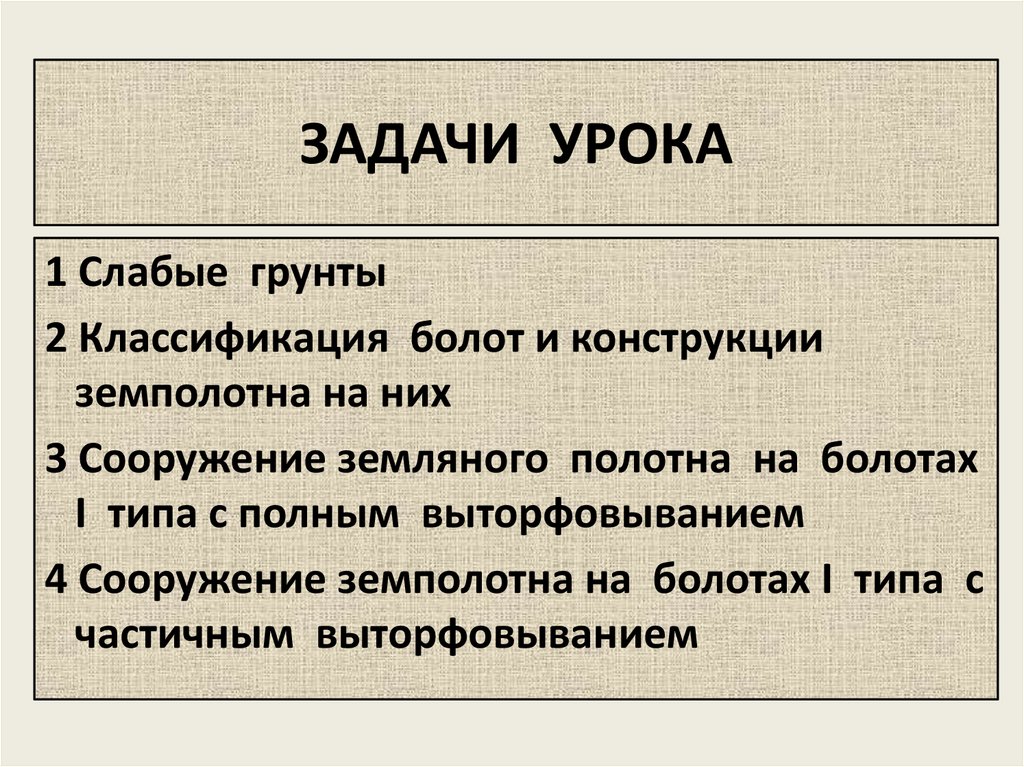

ЗАДАЧИ УРОКА
1 Слабые грунты
2 Классификация болот и конструкции
земполотна на них
3 Сооружение земляного полотна на болотах
I типа с полным выторфовыванием
4 Сооружение земполотна на болотах I типа с
частичным выторфовыванием

4.

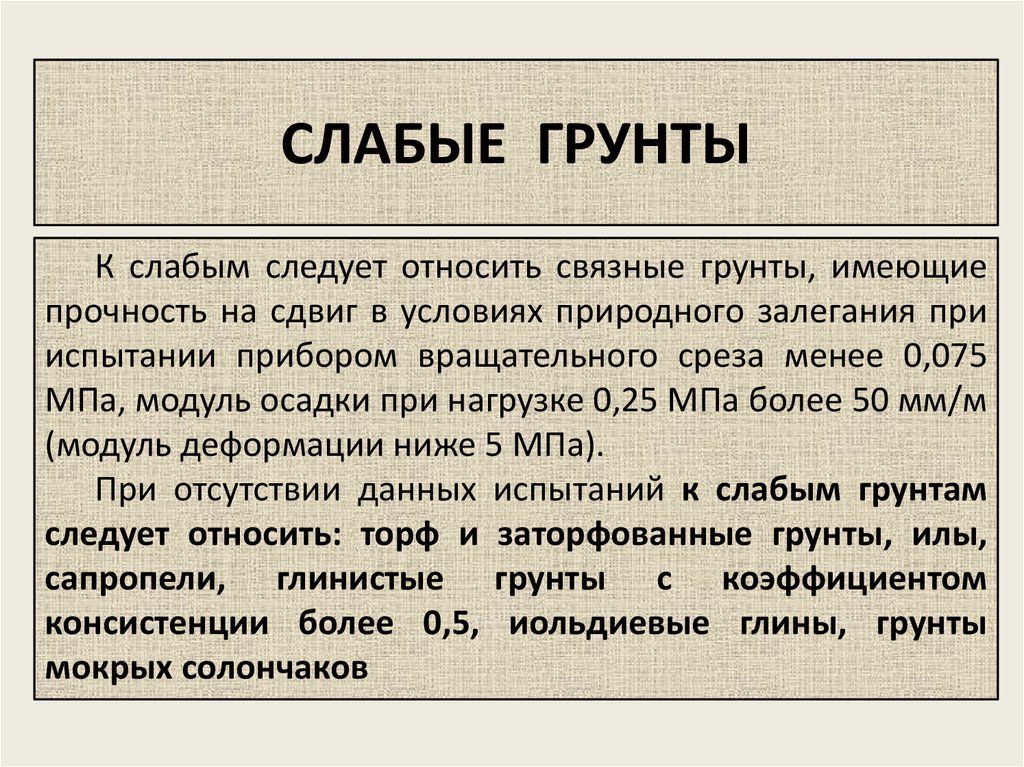

СЛАБЫЕ ГРУНТЫ
К слабым следует относить связные грунты, имеющие
прочность на сдвиг в условиях природного залегания при
испытании прибором вращательного среза менее 0,075
МПа, модуль осадки при нагрузке 0,25 МПа более 50 мм/м
(модуль деформации ниже 5 МПа).
При отсутствии данных испытаний к слабым грунтам
следует относить: торф и заторфованные грунты, илы,
сапропели, глинистые грунты с коэффициентом
консистенции более 0,5, иольдиевые глины, грунты
мокрых солончаков

5.

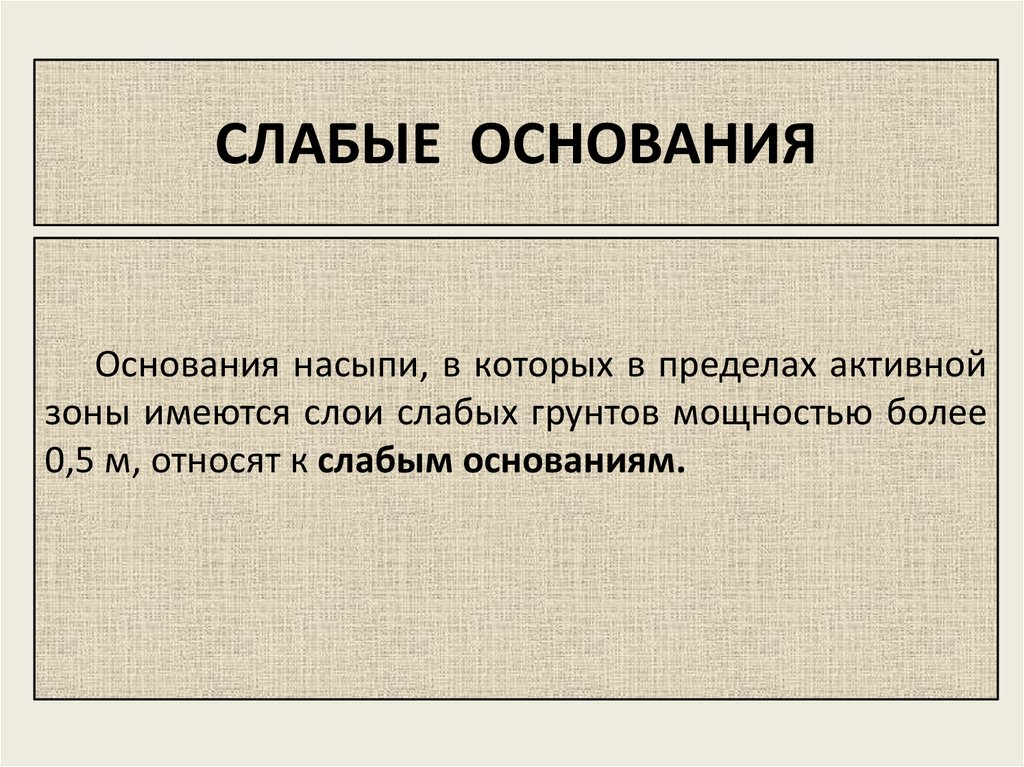

СЛАБЫЕ ОСНОВАНИЯ
Основания насыпи, в которых в пределах активной
зоны имеются слои слабых грунтов мощностью более
0,5 м, относят к слабым основаниям.

6.

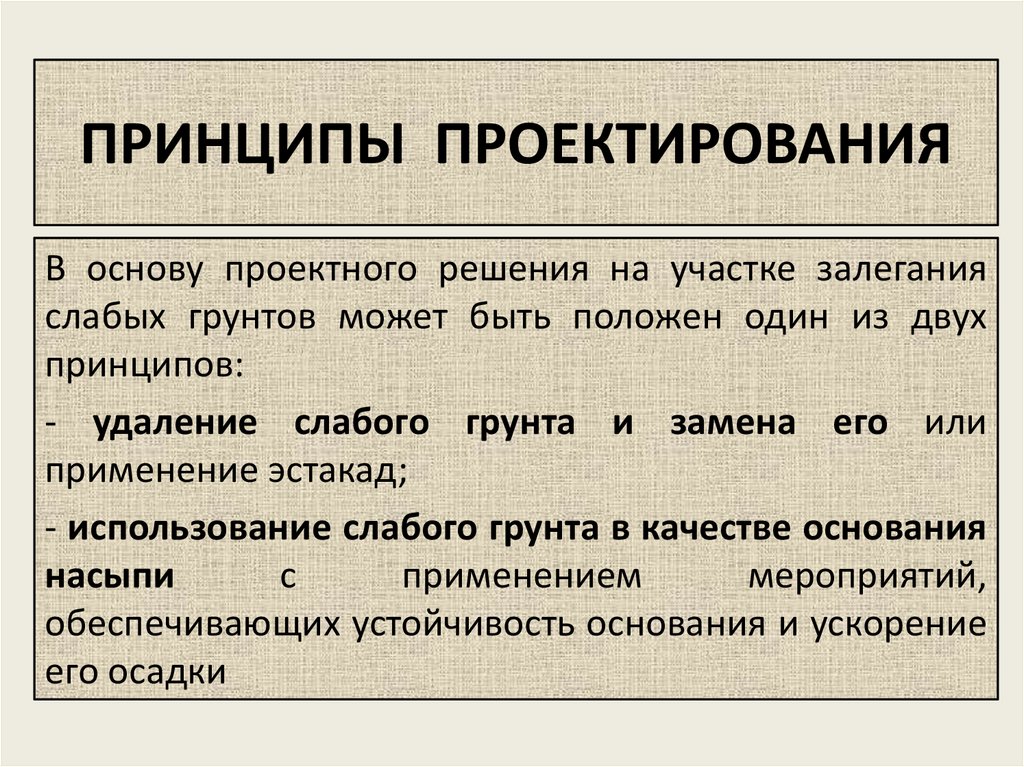

ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ
В основу проектного решения на участке залегания
слабых грунтов может быть положен один из двух
принципов:
- удаление слабого грунта и замена его или
применение эстакад;
- использование слабого грунта в качестве основания
насыпи
с
применением
мероприятий,
обеспечивающих устойчивость основания и ускорение
его осадки

7.

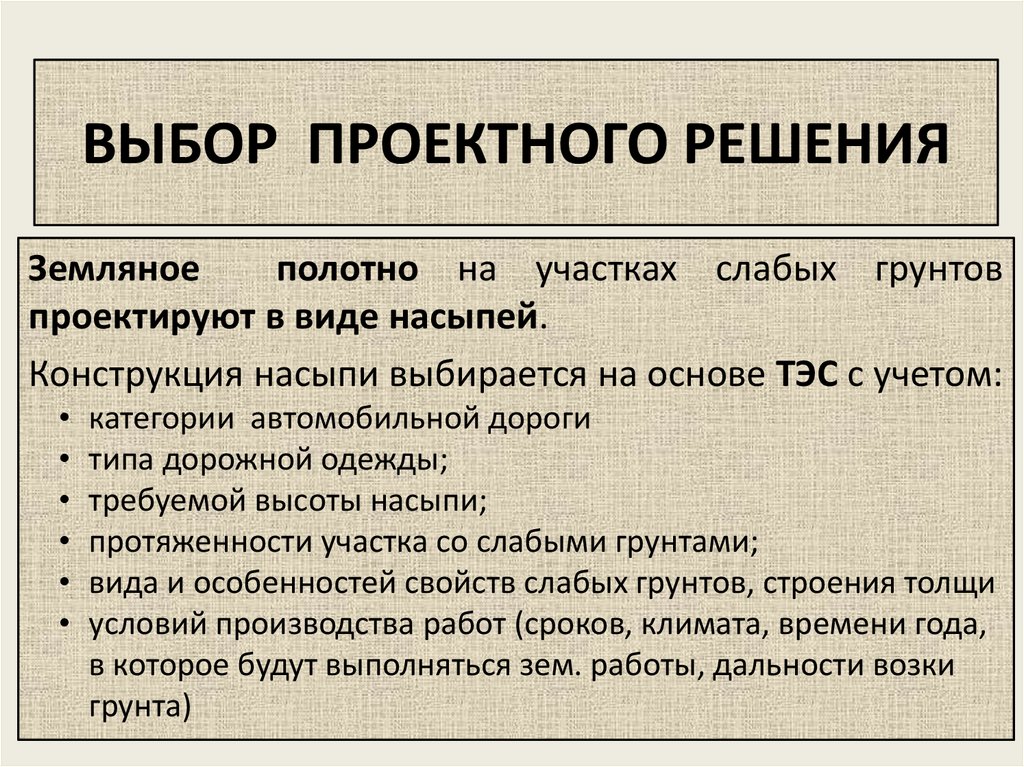

ВЫБОР ПРОЕКТНОГО РЕШЕНИЯ
Земляное
полотно на участках слабых грунтов
проектируют в виде насыпей.
Конструкция насыпи выбирается на основе ТЭС с учетом:
• категории автомобильной дороги
• типа дорожной одежды;
• требуемой высоты насыпи;
• протяженности участка со слабыми грунтами;
• вида и особенностей свойств слабых грунтов, строения толщи
• условий производства работ (сроков, климата, времени года,
в которое будут выполняться зем. работы, дальности возки
грунта)

8.

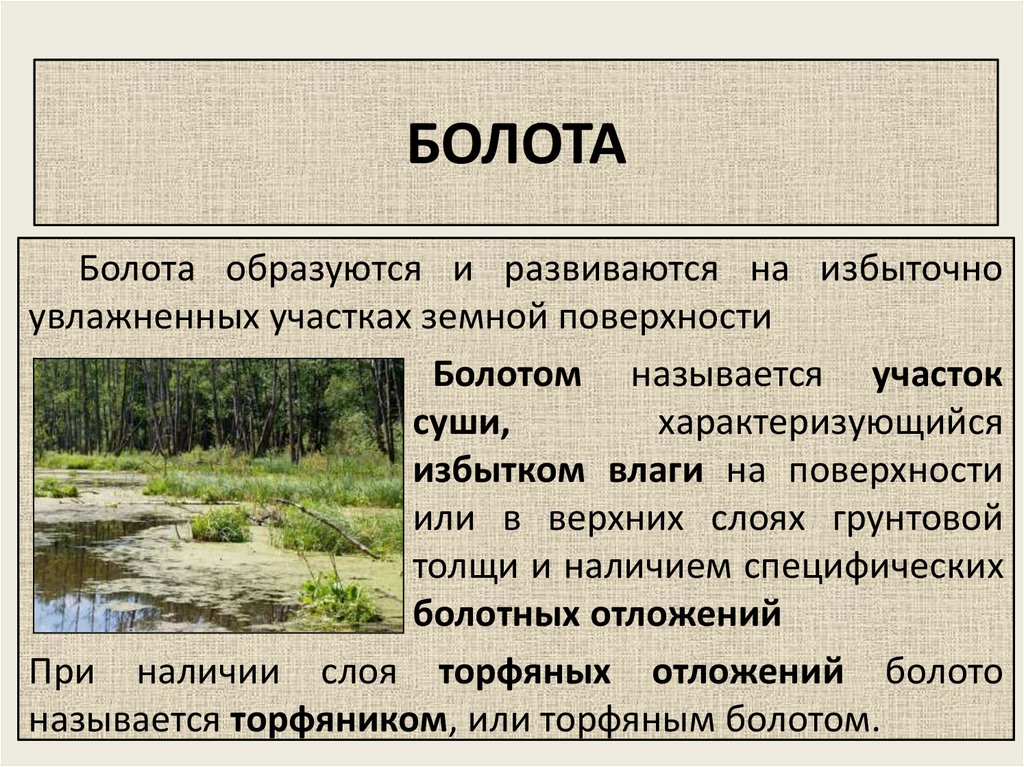

БОЛОТА
Болота образуются и развиваются на избыточно
увлажненных участках земной поверхности
Болотом называется участок
суши,
характеризующийся
избытком влаги на поверхности
или в верхних слоях грунтовой
толщи и наличием специфических
болотных отложений
При наличии слоя торфяных отложений болото
называется торфяником, или торфяным болотом.

9.

КЛАССИФИКАЦИЯ БОЛОТ
1
2
По происхождению:
1.1 сплавинные - образовавшиеся при зарастании
водоемов и рек;
1.2 торфяные - появившиеся вследствие
заболачивания суши.
По условиям расположения и питания водой
2.1 низинные – грунтового, озерного или речного
питания;
2.2 переходные – смешанного питания;
2.3 верховые
– атмосферного питания;

10.

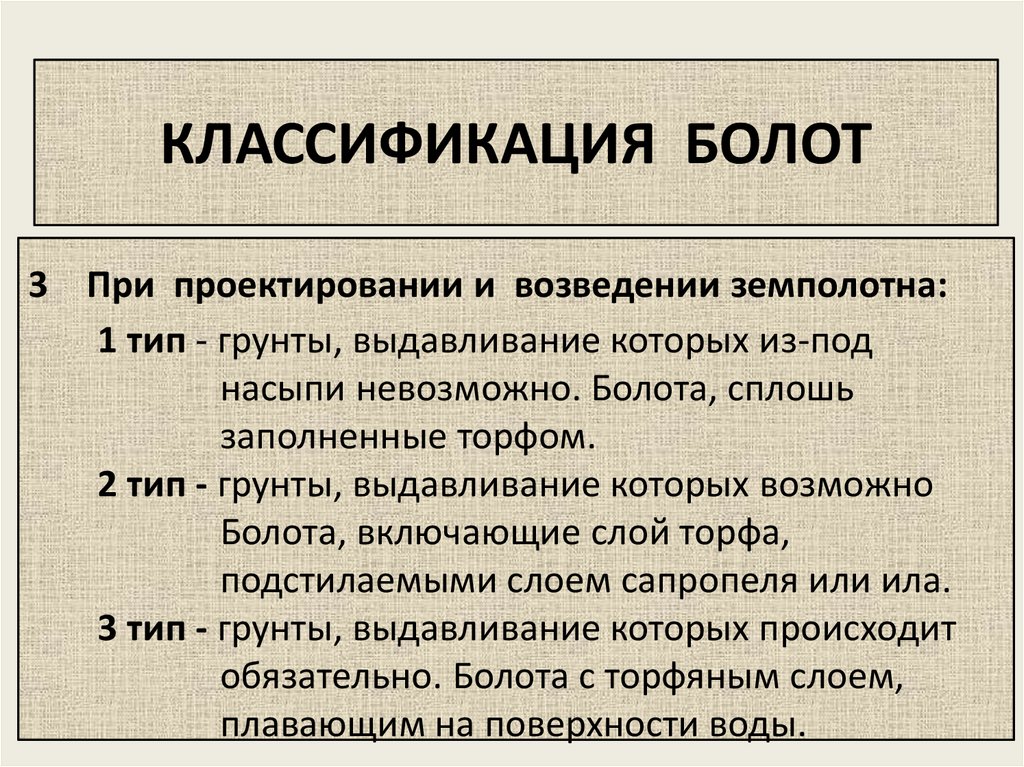

КЛАССИФИКАЦИЯ БОЛОТ
3 При проектировании и возведении земполотна:
1 тип - грунты, выдавливание которых из-под
насыпи невозможно. Болота, сплошь
заполненные торфом.
2 тип - грунты, выдавливание которых возможно
Болота, включающие слой торфа,
подстилаемыми слоем сапропеля или ила.
3 тип - грунты, выдавливание которых происходит
обязательно. Болота с торфяным слоем,
плавающим на поверхности воды.

11.

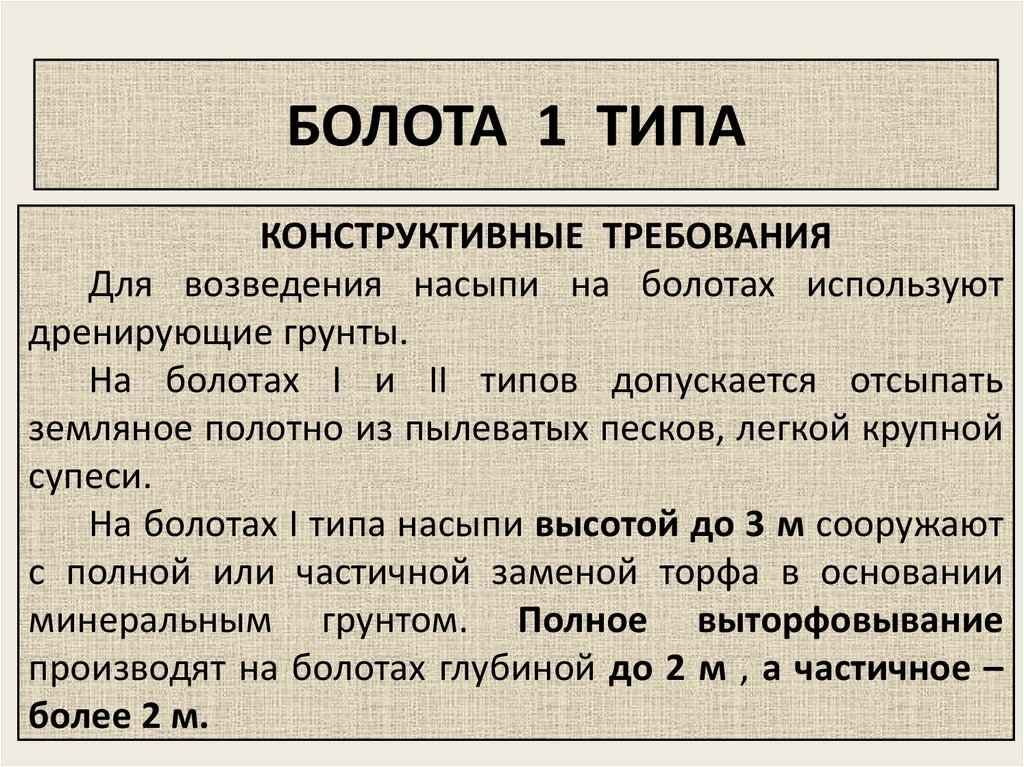

БОЛОТА 1 ТИПА
КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ
Для возведения насыпи на болотах используют
дренирующие грунты.
На болотах I и II типов допускается отсыпать
земляное полотно из пылеватых песков, легкой крупной
супеси.
На болотах I типа насыпи высотой до 3 м сооружают
с полной или частичной заменой торфа в основании
минеральным грунтом. Полное выторфовывание
производят на болотах глубиной до 2 м , а частичное –
более 2 м.

12.

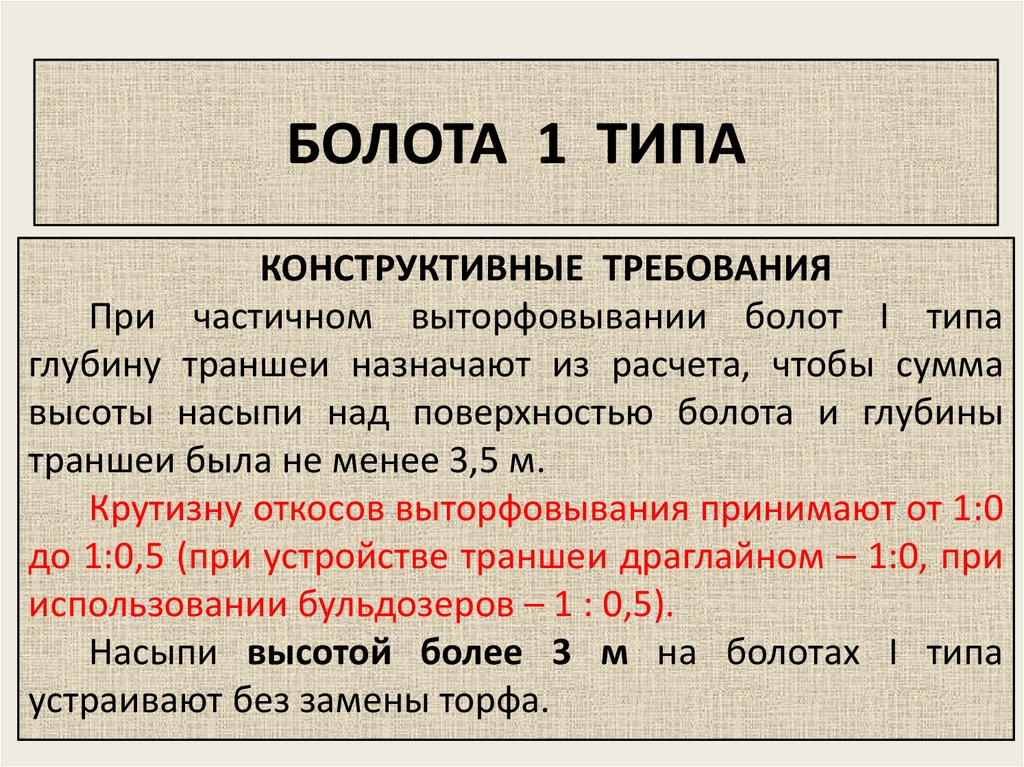

БОЛОТА 1 ТИПА
КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ
При частичном выторфовывании болот I типа
глубину траншеи назначают из расчета, чтобы сумма
высоты насыпи над поверхностью болота и глубины
траншеи была не менее 3,5 м.
Крутизну откосов выторфовывания принимают от 1:0
до 1:0,5 (при устройстве траншеи драглайном – 1:0, при
использовании бульдозеров – 1 : 0,5).
Насыпи высотой более 3 м на болотах I типа
устраивают без замены торфа.

13.

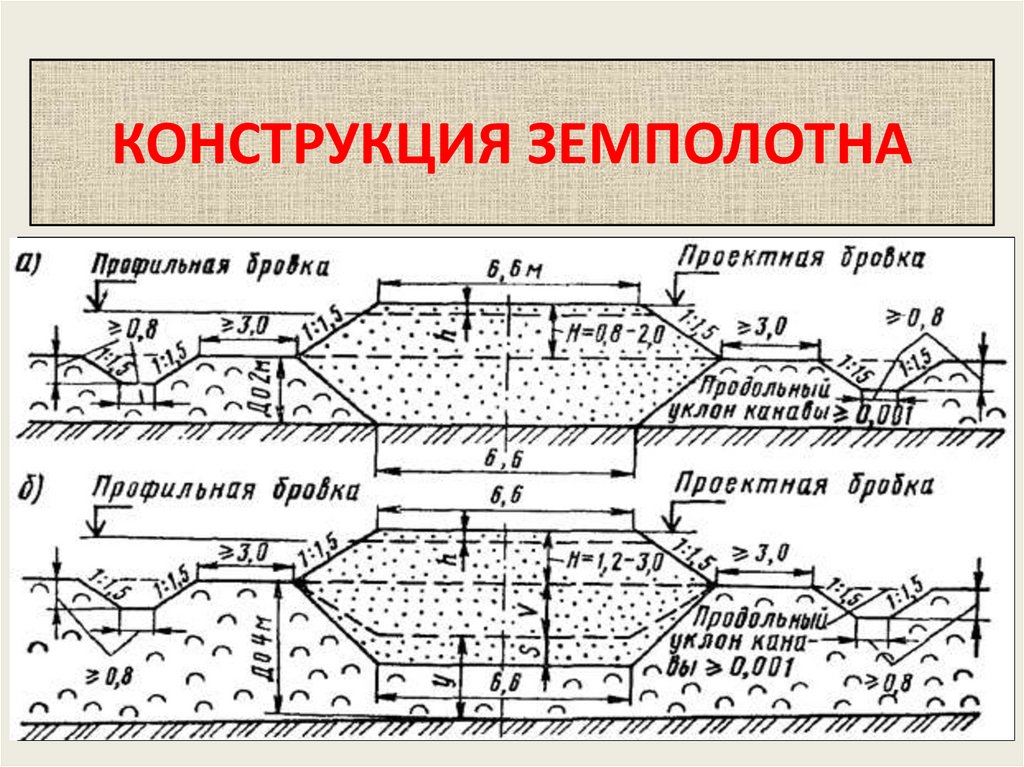

КОНСТРУКЦИЯ ЗЕМПОЛОТНА

14.

КОНСТРУКЦИИ ЗЕМПОЛОТНА

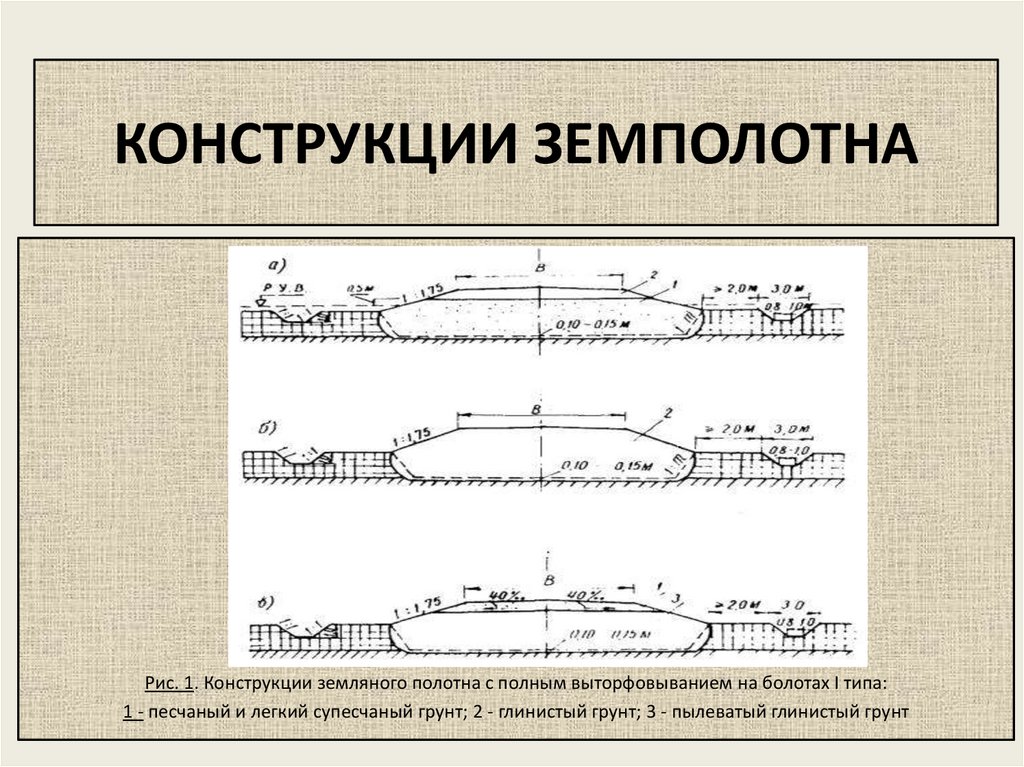

Рис. 1. Конструкции земляного полотна с полным выторфовыванием на болотах I типа:
1 - песчаный и легкий супесчаный грунт; 2 - глинистый грунт; 3 - пылеватый глинистый грунт

15.

КОНСТРУКЦИИ ЗЕМПОЛОТНА

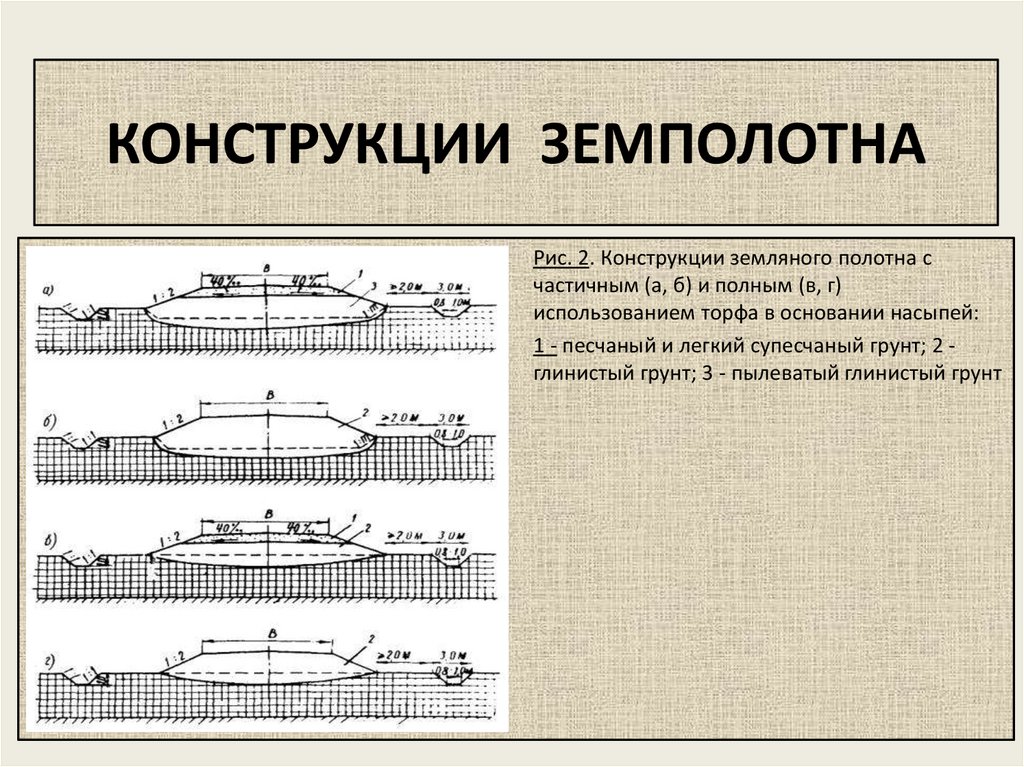

Рис. 2. Конструкции земляного полотна с
частичным (а, б) и полным (в, г)
использованием торфа в основании насыпей:
1 - песчаный и легкий супесчаный грунт; 2 глинистый грунт; 3 - пылеватый глинистый грунт

16.

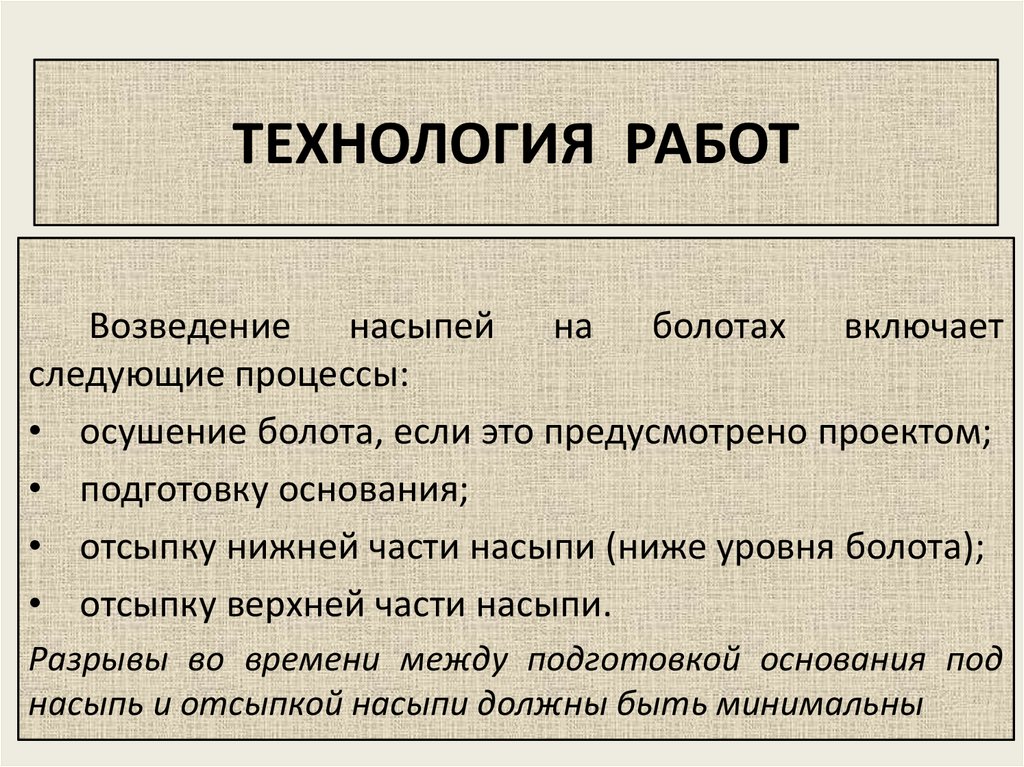

ТЕХНОЛОГИЯ РАБОТ
Возведение насыпей на болотах включает
следующие процессы:
• осушение болота, если это предусмотрено проектом;
• подготовку основания;
• отсыпку нижней части насыпи (ниже уровня болота);
• отсыпку верхней части насыпи.
Разрывы во времени между подготовкой основания под
насыпь и отсыпкой насыпи должны быть минимальны

17.

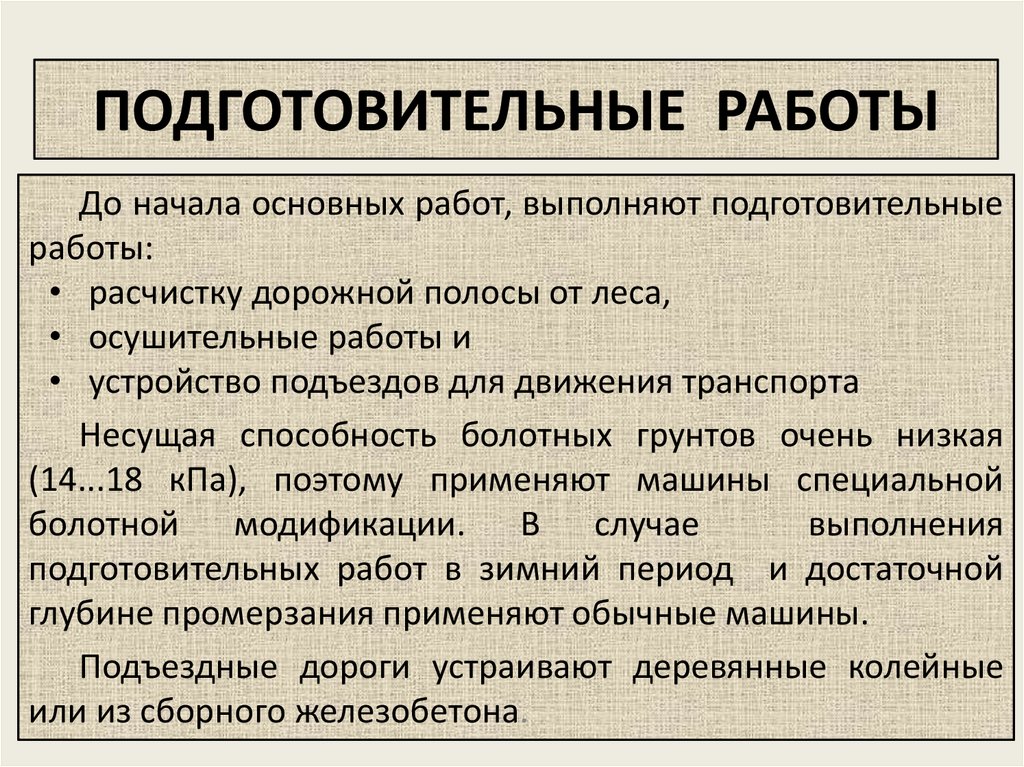

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ
До начала основных работ, выполняют подготовительные
работы:
• расчистку дорожной полосы от леса,
• осушительные работы и
• устройство подъездов для движения транспорта
Несущая способность болотных грунтов очень низкая
(14...18 кПа), поэтому применяют машины специальной
болотной модификации. В случае
выполнения
подготовительных работ в зимний период и достаточной
глубине промерзания применяют обычные машины.
Подъездные дороги устраивают деревянные колейные
или из сборного железобетона.

18.

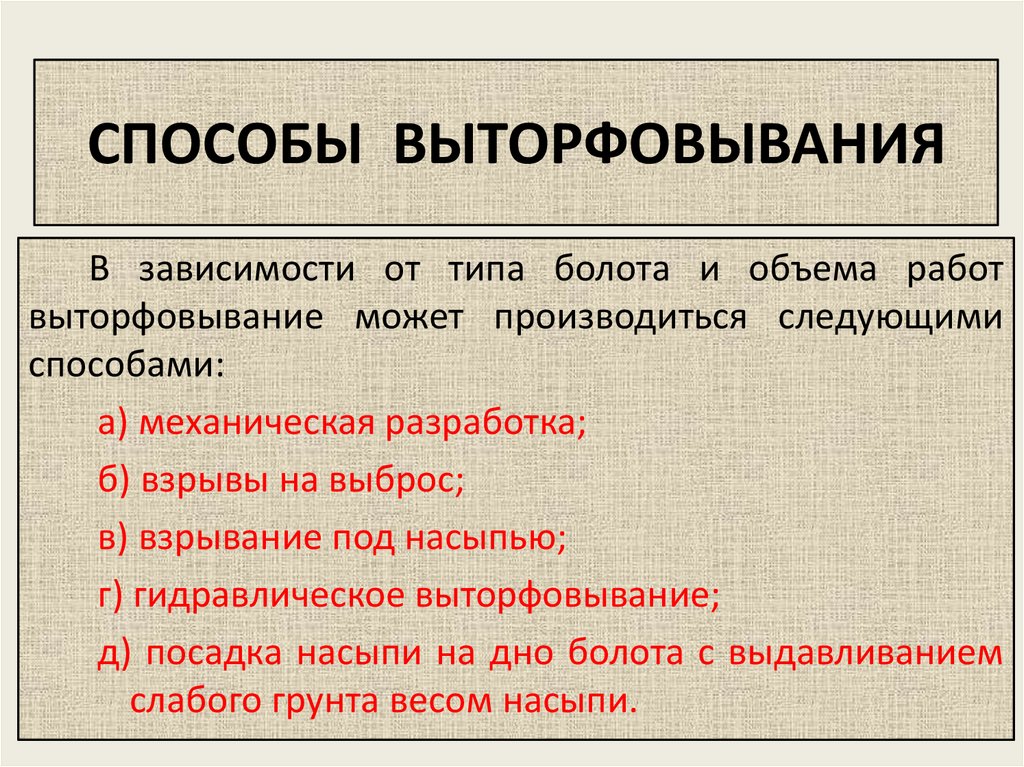

СПОСОБЫ ВЫТОРФОВЫВАНИЯ
В зависимости от типа болота и объема работ
выторфовывание может производиться следующими
способами:
а) механическая разработка;
б) взрывы на выброс;
в) взрывание под насыпью;
г) гидравлическое выторфовывание;
д) посадка насыпи на дно болота с выдавливанием
слабого грунта весом насыпи.

19.

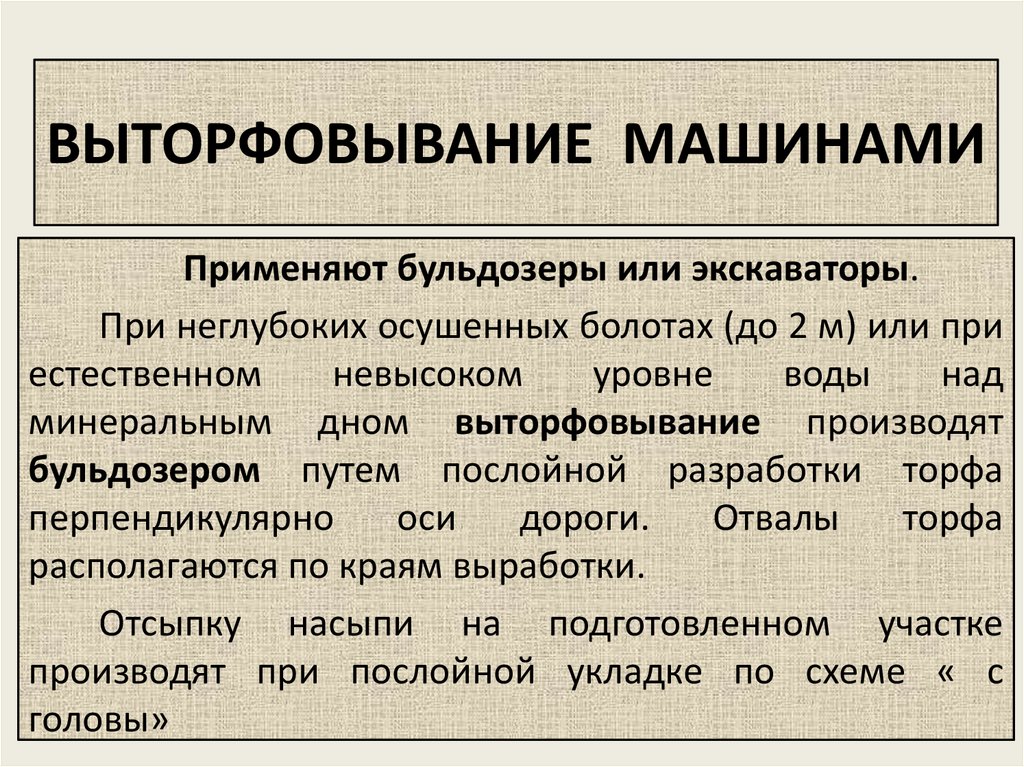

ВЫТОРФОВЫВАНИЕ МАШИНАМИ
Применяют бульдозеры или экскаваторы.
При неглубоких осушенных болотах (до 2 м) или при
естественном
невысоком
уровне
воды
над
минеральным дном выторфовывание производят
бульдозером путем послойной разработки торфа
перпендикулярно
оси
дороги.
Отвалы
торфа
располагаются по краям выработки.
Отсыпку насыпи на подготовленном участке
производят при послойной укладке по схеме « с
головы»

20.

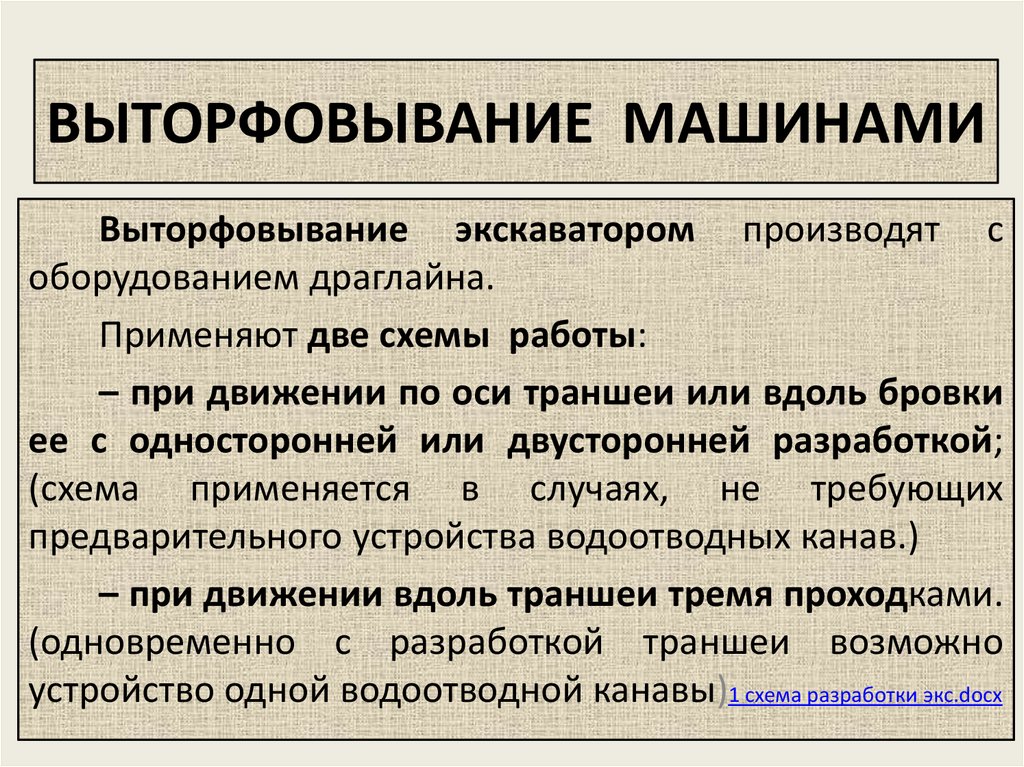

ВЫТОРФОВЫВАНИЕ МАШИНАМИ
Выторфовывание экскаватором производят с
оборудованием драглайна.
Применяют две схемы работы:
– при движении по оси траншеи или вдоль бровки
ее с односторонней или двусторонней разработкой;
(схема применяется в случаях, не требующих
предварительного устройства водоотводных канав.)
– при движении вдоль траншеи тремя проходками.
(одновременно с разработкой траншеи возможно
устройство одной водоотводной канавы)1 схема разработки экс.docx

21.

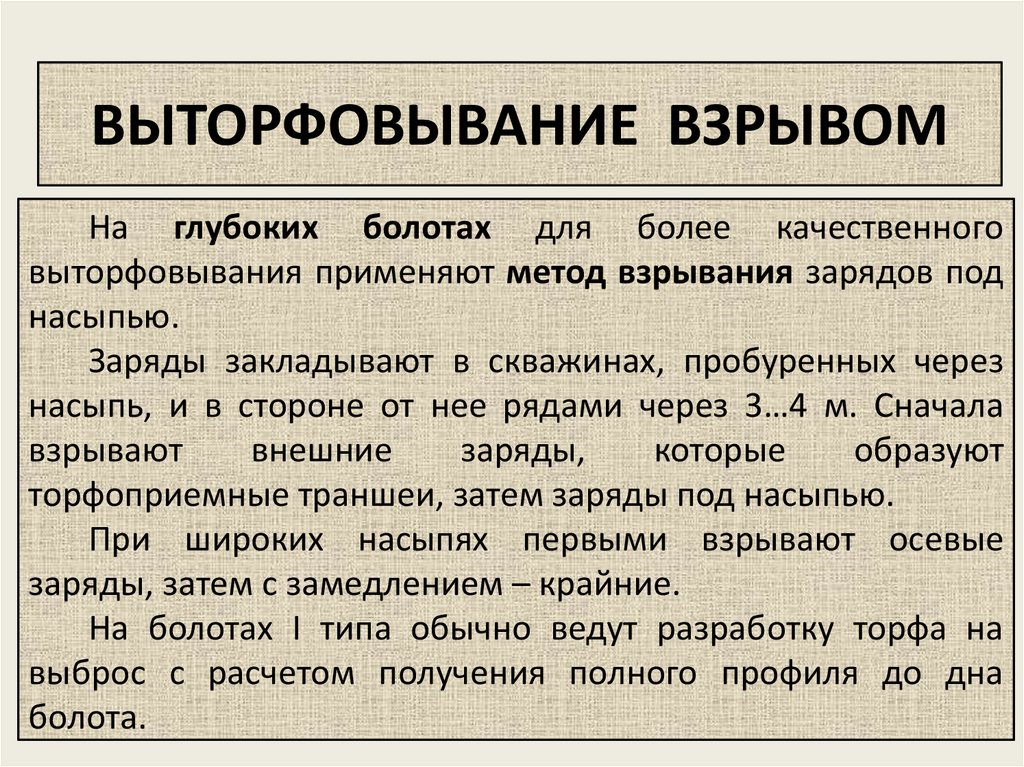

ВЫТОРФОВЫВАНИЕ ВЗРЫВОМ
На глубоких болотах для более качественного
выторфовывания применяют метод взрывания зарядов под
насыпью.
Заряды закладывают в скважинах, пробуренных через
насыпь, и в стороне от нее рядами через 3…4 м. Сначала
взрывают
внешние
заряды,
которые
образуют
торфоприемные траншеи, затем заряды под насыпью.
При широких насыпях первыми взрывают осевые
заряды, затем с замедлением – крайние.
На болотах I типа обычно ведут разработку торфа на
выброс с расчетом получения полного профиля до дна
болота.

22.

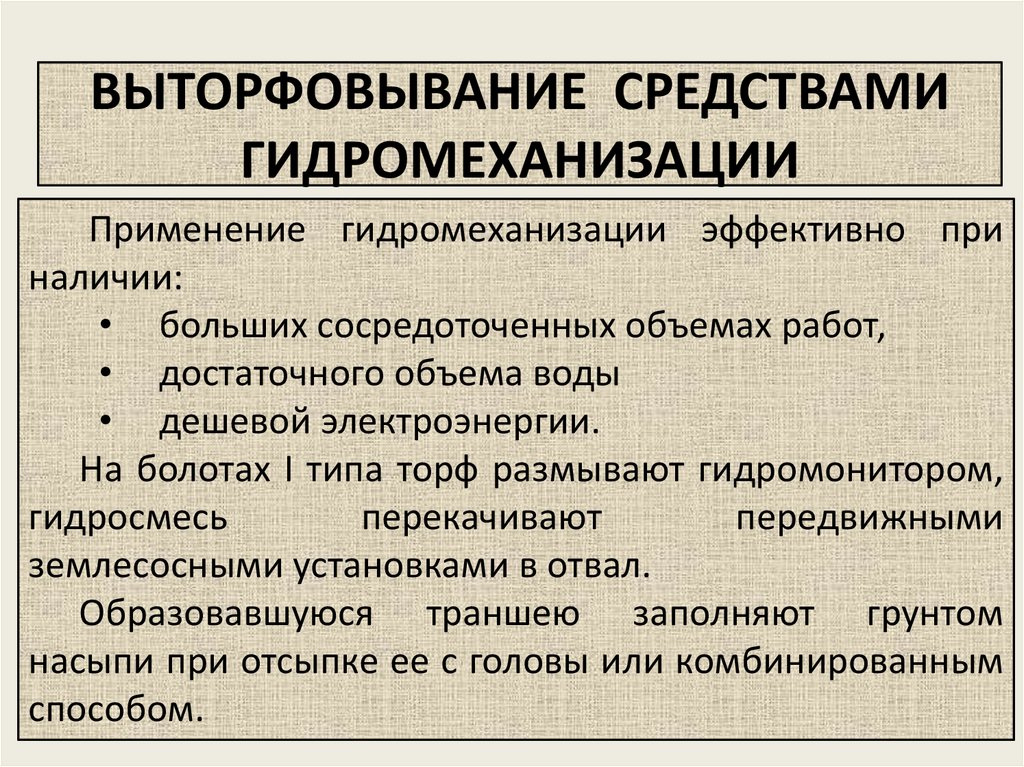

ВЫТОРФОВЫВАНИЕ СРЕДСТВАМИ
ГИДРОМЕХАНИЗАЦИИ
Применение гидромеханизации эффективно при
наличии:
• больших сосредоточенных объемах работ,
• достаточного объема воды
• дешевой электроэнергии.
На болотах I типа торф размывают гидромонитором,
гидросмесь
перекачивают
передвижными
землесосными установками в отвал.
Образовавшуюся траншею заполняют грунтом
насыпи при отсыпке ее с головы или комбинированным
способом.
