Масло в трансформаторах: функции, замена и анализ состояния

1.

Министерство образования и науки Российской Федерации Федеральное государственное автономное
образовательное учреждение высшего образования «Санкт-Петербургский политехнический
университет Петра Великого»
Институт среднего профессионального образования
Студент – Иванов А.В.
Группа - 22926/2
Презентация
Масло в трансформаторах:
функции, замена и анализ
состояния
САНКТ-ПЕТЕРБУРГ
2025
Преподаватель – Голубев
Д.М.

2.

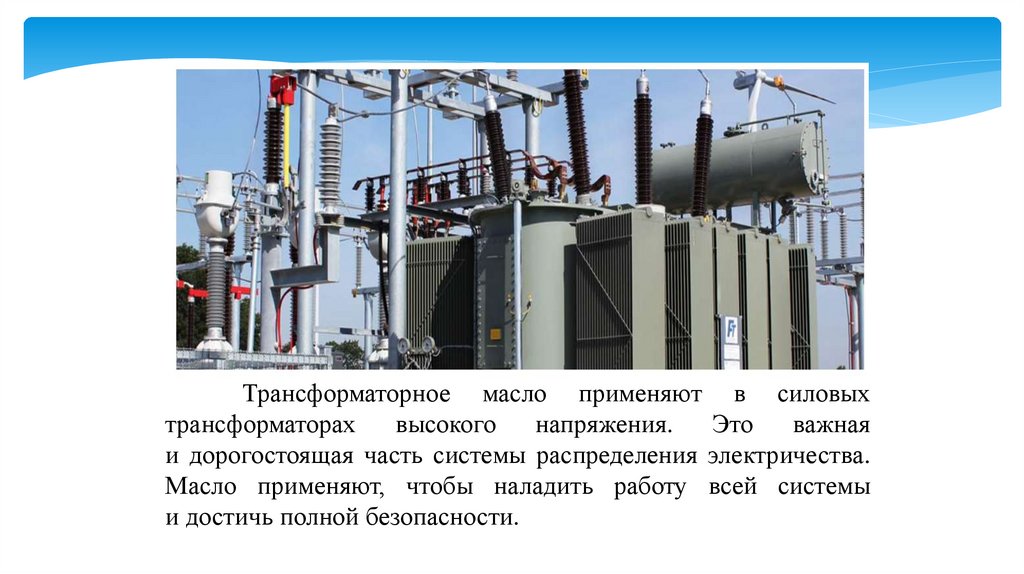

Трансформаторное масло применяют в силовых
трансформаторах
высокого
напряжения.
Это
важная
и дорогостоящая часть системы распределения электричества.
Масло применяют, чтобы наладить работу всей системы
и достичь полной безопасности.

3.

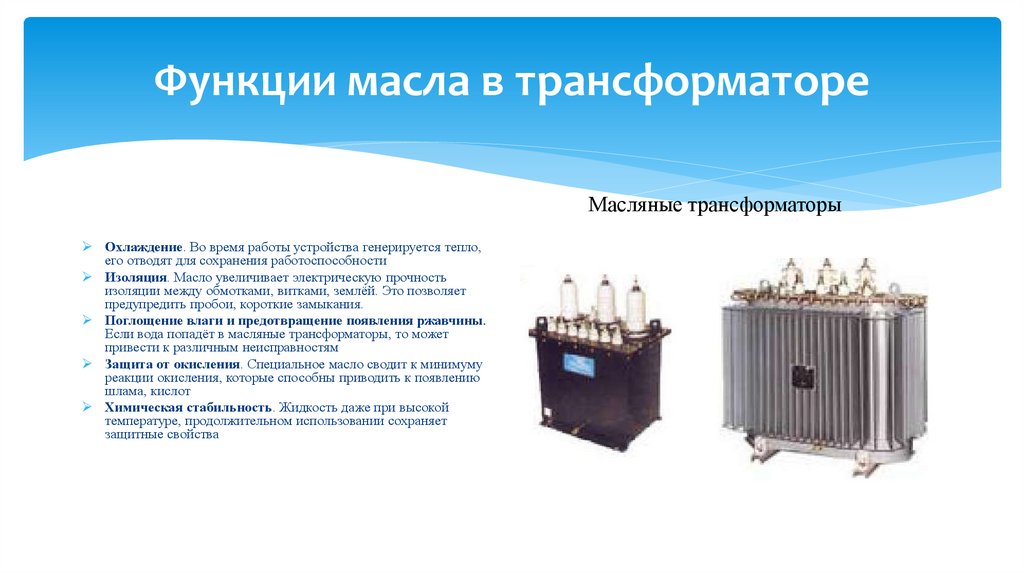

Функции масла в трансформаторе
Масляные трансформаторы
Охлаждение. Во время работы устройства генерируется тепло,
его отводят для сохранения работоспособности
Изоляция. Масло увеличивает электрическую прочность
изоляции между обмотками, витками, землёй. Это позволяет
предупредить пробои, короткие замыкания.
Поглощение влаги и предотвращение появления ржавчины.
Если вода попадёт в масляные трансформаторы, то может
привести к различным неисправностям
Защита от окисления. Специальное масло сводит к минимуму
реакции окисления, которые способны приводить к появлению
шлама, кислот
Химическая стабильность. Жидкость даже при высокой
температуре, продолжительном использовании сохраняет
защитные свойства

4.

Выбор масла зависит от условий использования. При заливке
неподходящего масла можно столкнуться с неправильной работой
оборудования, другими негативными последствиями.
Существует несколько разновидностей трансформаторного масла
по применению, техническим характеристикам и свойствам. Каждый вид
выпускается под определенной маркой:
ГК - отличается высокой стойкостью к окислению, подходит для применения с любыми типами
трансформаторов, в том числе с высоковольтными;
ВГ - как и ГК, обладает высокими эксплуатационными свойствами и широкой сферой применения,
отличается меньшей вязкостью;
АГК - арктический вариант ГК, предназначенный для экстремально холодного климата;
Т-1500 - производится из сернистой парафинистой нефти методом селективной очистки,
применяется с оборудованием, работающим под напряжением до 500 кВ;
МВТ - используется с масляными выключателями в широком диапазоне температур

5.

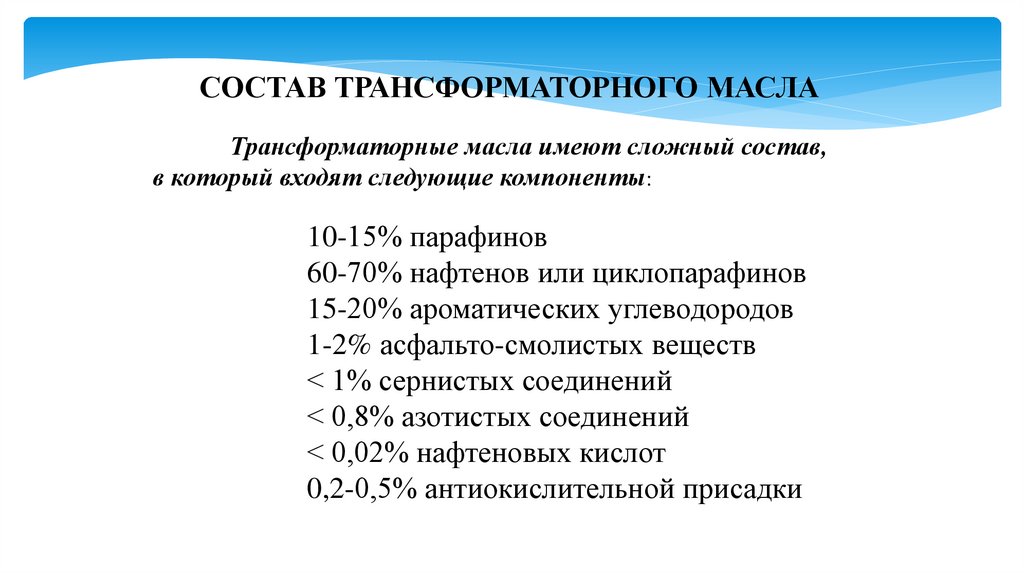

СОСТАВ ТРАНСФОРМАТОРНОГО МАСЛА
Трансформаторные масла имеют сложный состав,
в который входят следующие компоненты:
10-15% парафинов
60-70% нафтенов или циклопарафинов
15-20% ароматических углеводородов
1-2% асфальто-смолистых веществ
< 1% сернистых соединений
< 0,8% азотистых соединений
< 0,02% нафтеновых кислот
0,2-0,5% антиокислительной присадки

6.

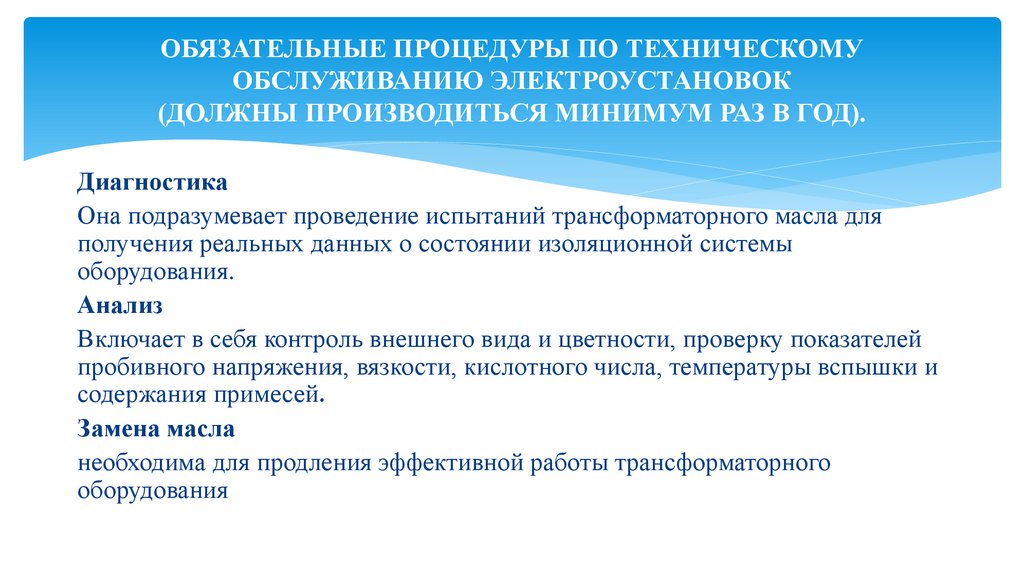

ОБЯЗАТЕЛЬНЫЕ ПРОЦЕДУРЫ ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ ЭЛЕКТРОУСТАНОВОК
(ДОЛЖНЫ ПРОИЗВОДИТЬСЯ МИНИМУМ РАЗ В ГОД).
Диагностика
Она подразумевает проведение испытаний трансформаторного масла для
получения реальных данных о состоянии изоляционной системы
оборудования.
Анализ
Включает в себя контроль внешнего вида и цветности, проверку показателей
пробивного напряжения, вязкости, кислотного числа, температуры вспышки и
содержания примесей.
Замена масла
необходима для продления эффективной работы трансформаторного
оборудования

7.

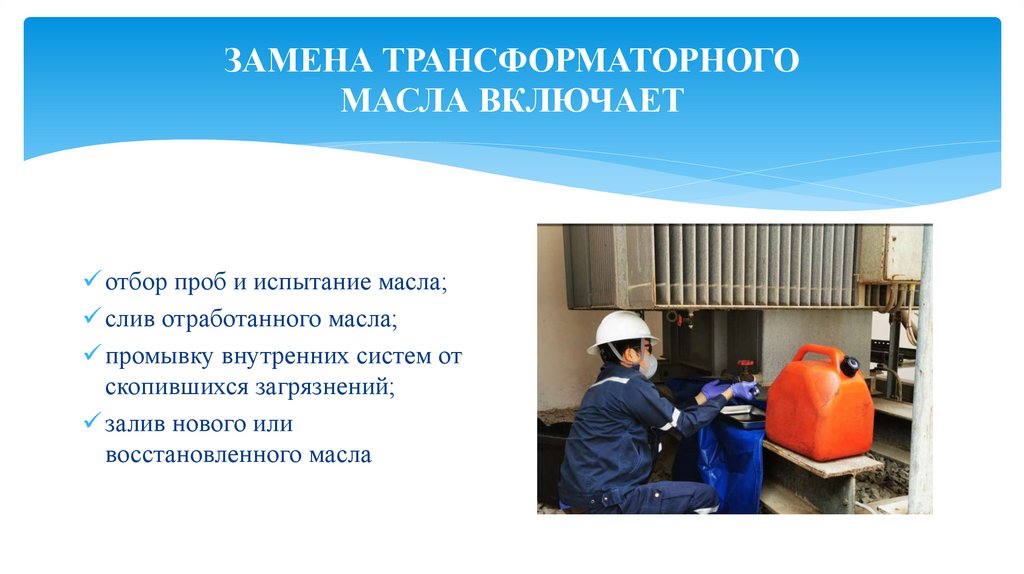

ЗАМЕНА ТРАНСФОРМАТОРНОГО
МАСЛА ВКЛЮЧАЕТ
отбор проб и испытание масла;
слив отработанного масла;
промывку внутренних систем от
скопившихся загрязнений;
залив нового или
восстановленного масла

8.

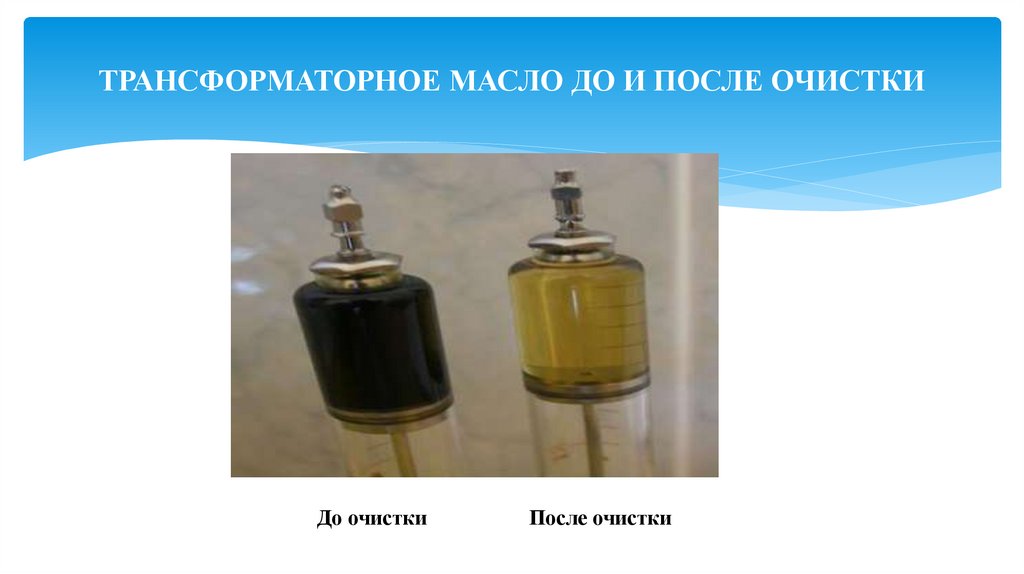

ТРАНСФОРМАТОРНОЕ МАСЛО ДО И ПОСЛЕ ОЧИСТКИ
До очистки
После очистки

9.

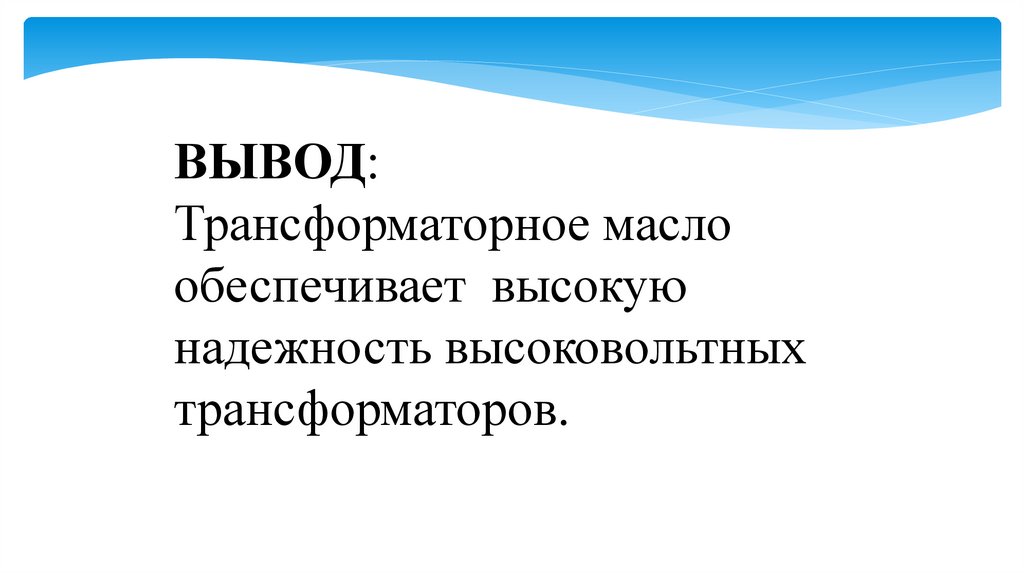

ВЫВОД:
Трансформаторное масло
обеспечивает высокую
надежность высоковольтных
трансформаторов.
